MSI MAG B660 TOMAHAWK WIFI - Handleiding moederbord

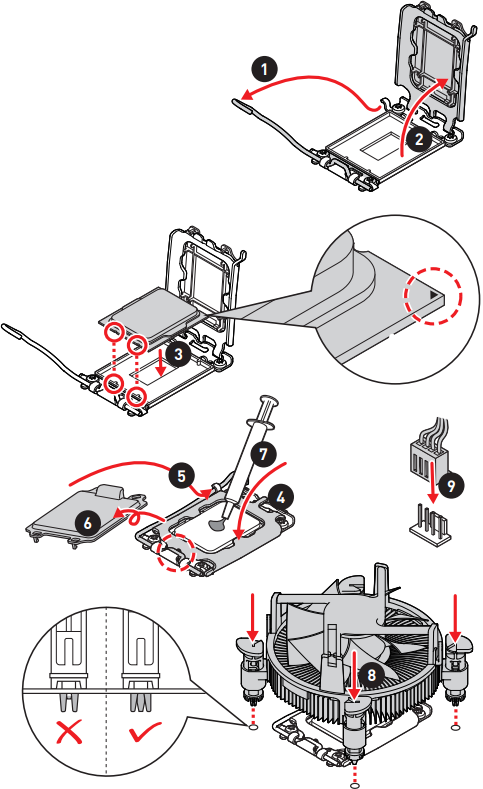

Een processor installeren

Youtube

https://youtu.be/KMf9oIDsGes

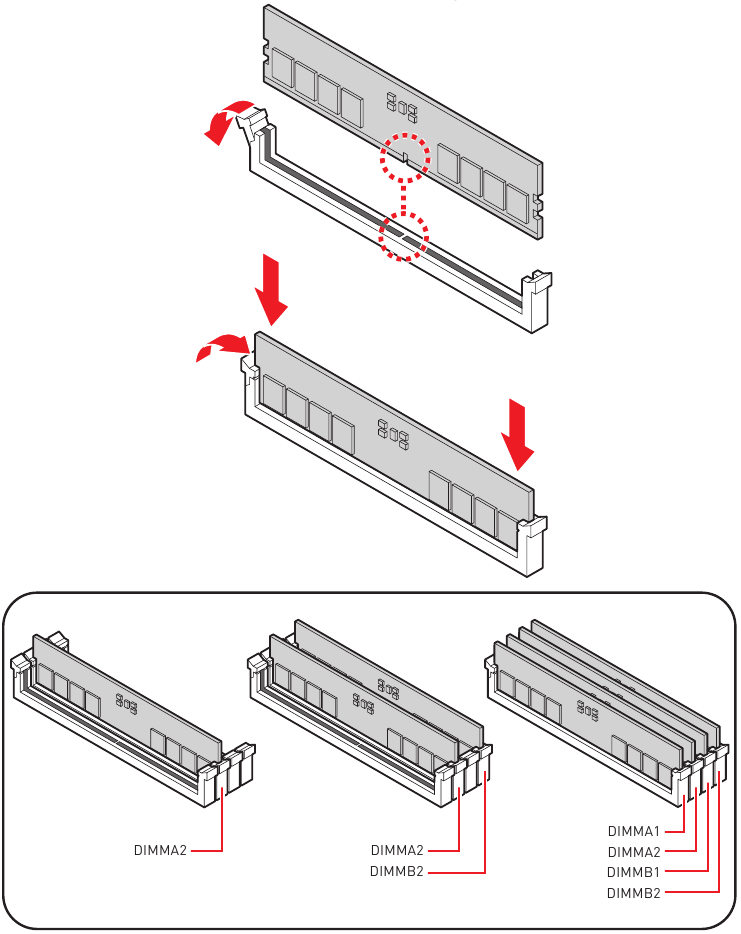

DDR5-geheugen installeren

Youtube

https://youtu.be/XiNmkDNZcZk

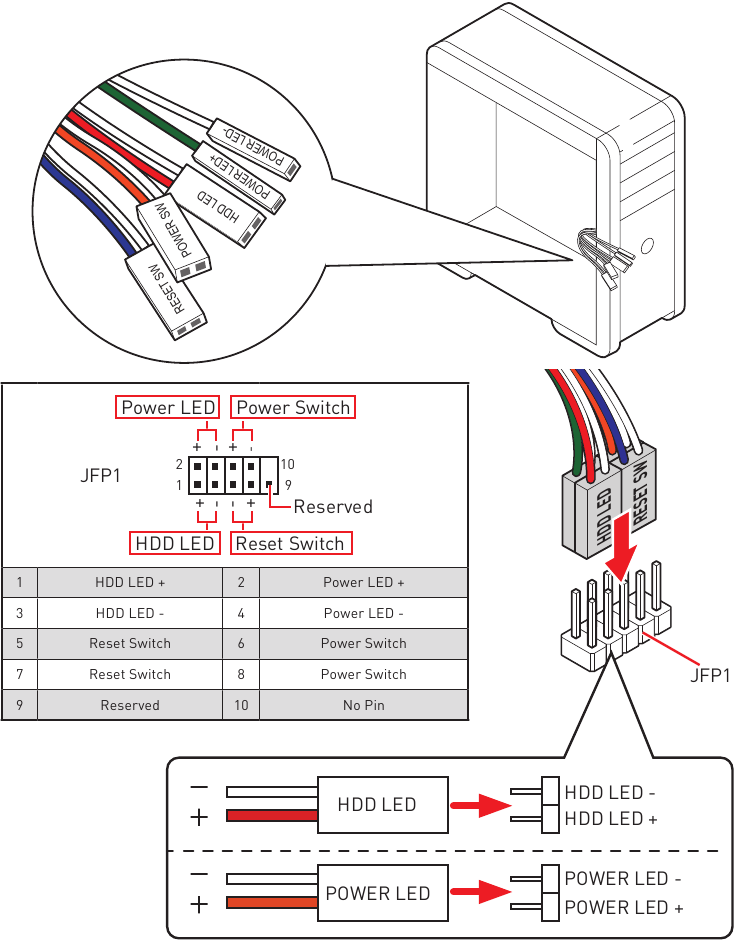

De header van het voorpaneel aansluiten

Youtube

http://youtu.be/DPELIdVNZUI

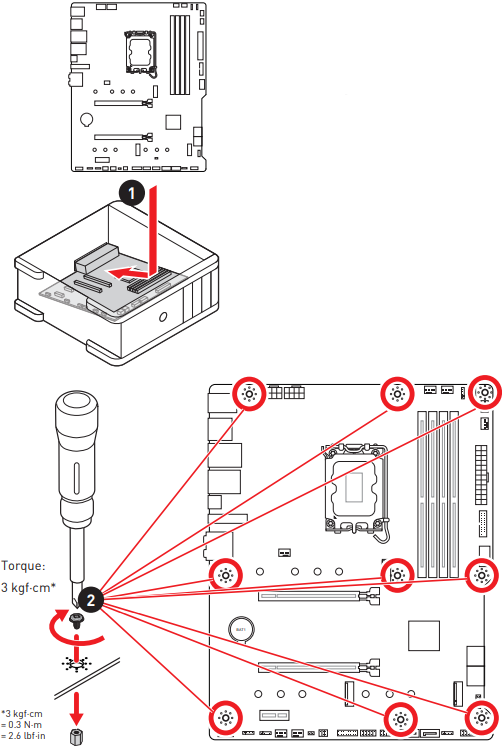

Het moederbord installeren

Youtube

https://youtu.be/wWI6Qt51Wnc

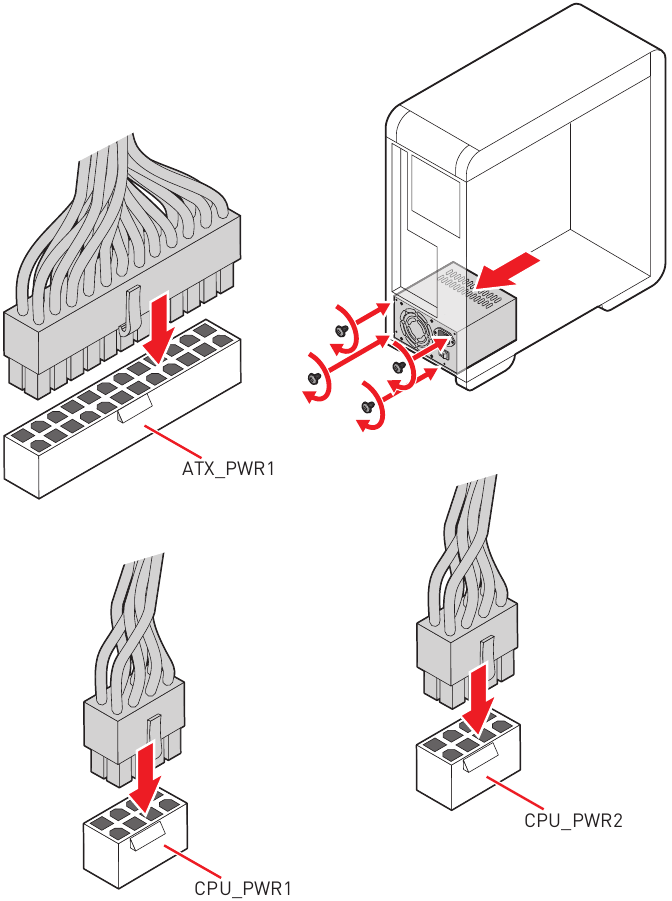

De voedingsconnectoren aansluiten

Youtube

http://youtu.be/gkDYyR_83I4

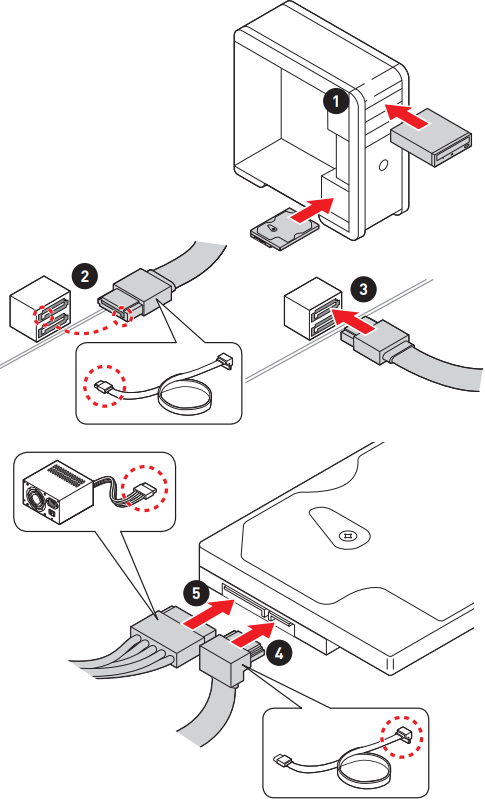

SATA-schijven installeren

Youtube

http://youtu.be/RZsMpqxythc

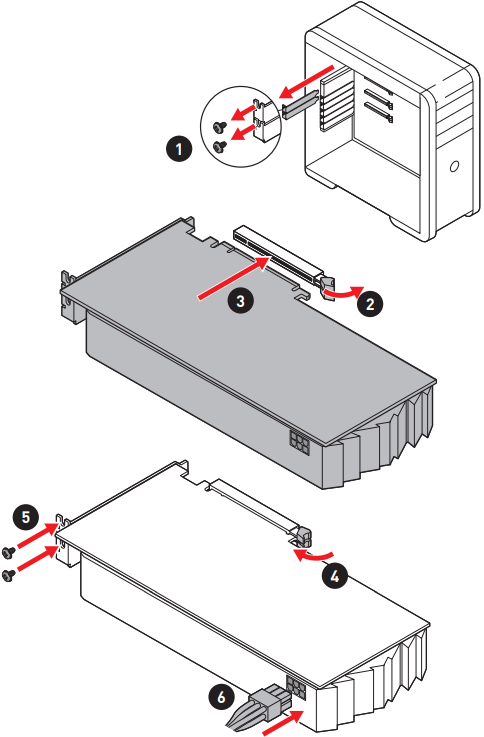

Een grafische kaart installeren

Youtube

http://youtu.be/mG0GZpr9w_A

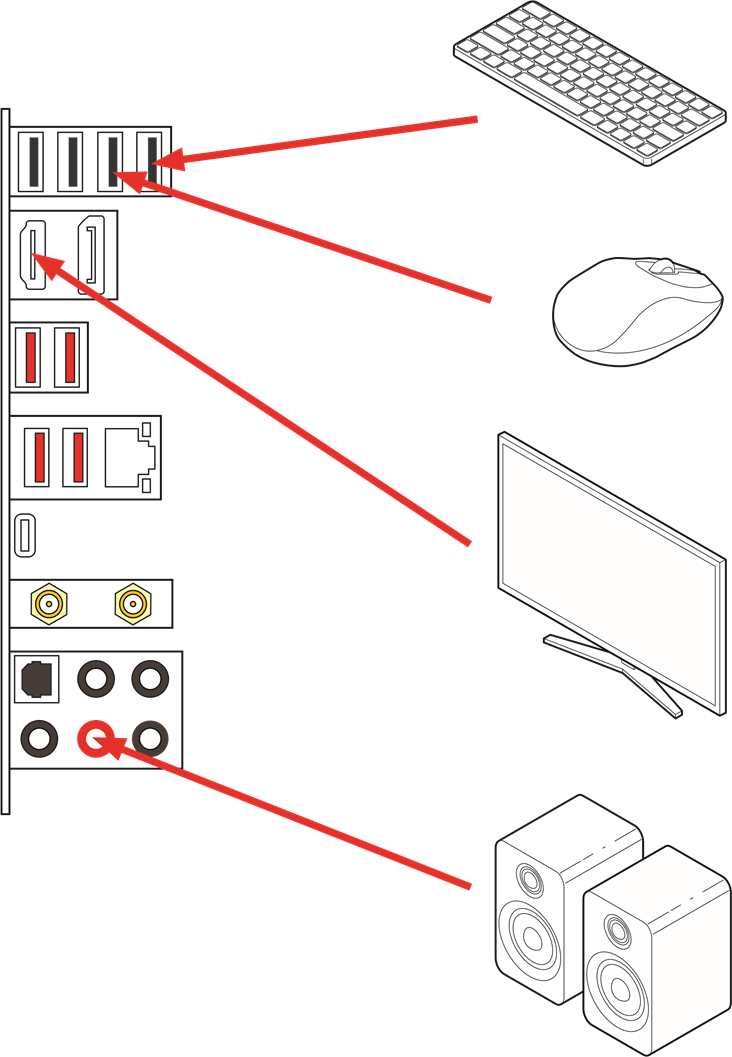

Randapparatuur aansluiten

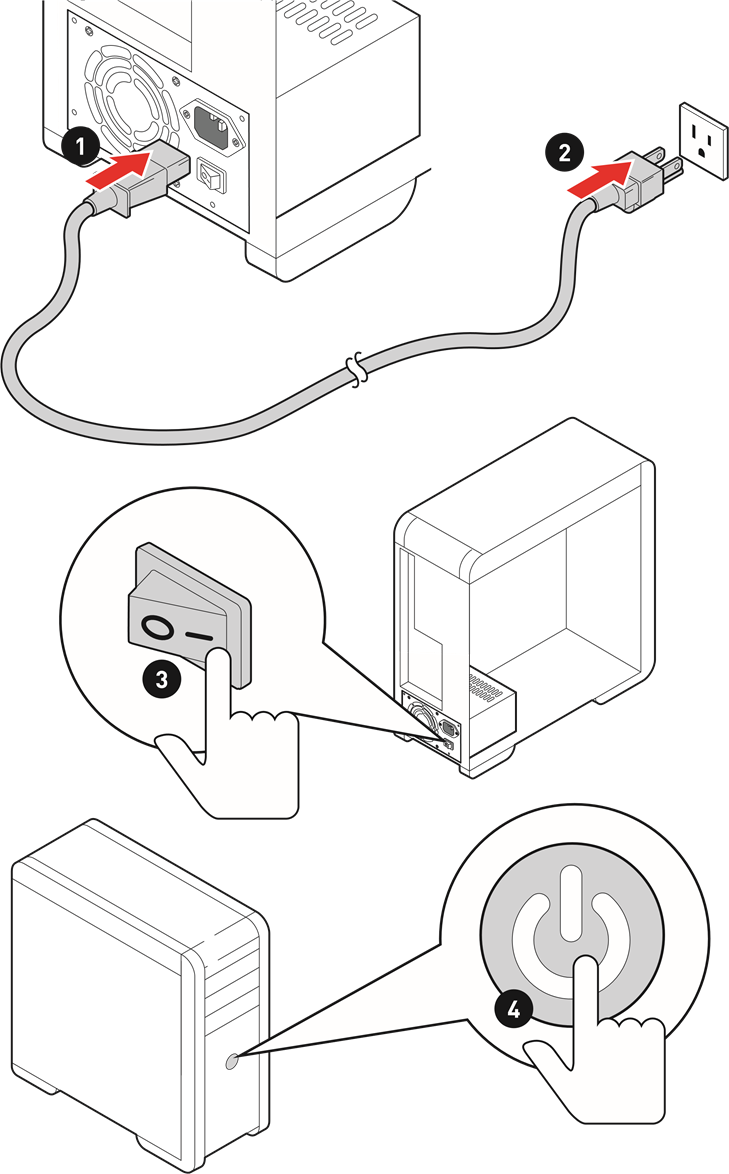

Inschakelen

Melding over case stand-off

Om schade aan het moederbord te voorkomen, is elke onnodige montage stand-off tussen de moederbordcircuits en de computerbehuizing verboden. De Case stand-off keep out zone-tekens worden op de achterkant van het moederbord gemarkeerd (zoals hieronder weergegeven) om als waarschuwing voor de gebruiker te dienen.

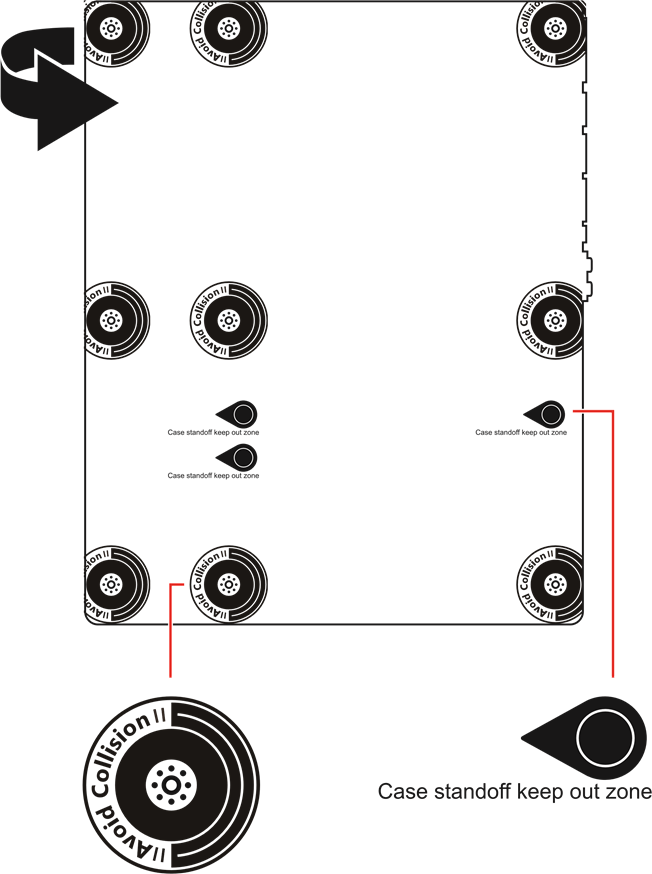

Melding over het vermijden van botsingen

Er is beschermende verf rond elk schroefgat gedrukt om te voorkomen dat onderdelen bekrast raken.

Specificaties

CPU	Ondersteunt 12e generatie Intel® Core™-processors, Pentium® Gold- en Celeron®-processors Processorsocket LGA1700 * Ga naar www.msi.com om de nieuwste ondersteuningsstatus te bekijken wanneer er nieuwe processors worden uitgebracht.
Chipset	Intel® B660-chipset
Geheugen	4x DDR5-geheugenslots, ondersteuning tot 192 GB* Ondersteunt 1R 4800 MHz (door JEDEC & POR) Max. overklokfrequentie: 1DPC 1R Max. snelheid tot 6200+ MHz 1DPC 2R Max. snelheid tot 5200+ MHz 2DPC 1R Max. snelheid tot 4000+ MHz 2DPC 2R Max. snelheid tot 4000+ MHz Ondersteunt Intel® XMP 3.0 OC Ondersteunt Dual Controller Dual-Channel-modus Ondersteunt non-ECC, un-buffered geheugen * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslot	2x PCIe x16-slots PCI_E1 (van CPU) Ondersteuning tot PCIe 4.0 PCI_E2 (van B660-chipset) Ondersteuning tot PCIe 3.0 x4 1x PCIe 3.0 x1-slot (van B660-chipset)
Multi-GPU	Ondersteunt AMD CrossFire™-technologie
Onboard graphics	1x HDMI 2.1 met HDR-poort, ondersteunt een maximale resolutie van 4K 60 Hz*/** 1x DisplayPort 1.4-poort met HBR3, ondersteunt een maximale resolutie van 4K 60 Hz*/** * Alleen beschikbaar op processors met geïntegreerde graphics. ** Grafische specificaties kunnen variëren afhankelijk van de geïnstalleerde CPU.
Opslag	6x SATA 6Gb/s-poorten SATA5~8 (van B660-chipset) SATAA~B (van ASM1061) 3x M.2-slots (Key M) M2_1-slot (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2242/ 2260/ 2280/ 22110 opslagapparaten M2_2 & M2_3-slots (van B660-chipset) M2_2 ondersteunt tot PCIe 4.0 x4 M2_3 ondersteunt tot PCIe 4.0 x2* Ondersteunt SATA tot 6 Gb/s Ondersteunt 2242/ 2260/ 2280 opslagapparaten Ondersteunt Intel® Optane™ Memory Ondersteunt Intel® Smart Response Technology voor Intel Core™-processors * SATA7 is niet beschikbaar bij het installeren van M.2 SATA SSD in de M2_3-slot.
RAID	Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten* * SATAA & SATAB bieden geen ondersteuning voor RAID-functie.
USB	Intel® B660-chipset 1x USB 3.2 Gen 2x2 20 Gbps-poort (Type-C-poort op het achterpaneel) 5x USB 3.2 Gen 2 10 Gbps-poorten (4 Type-A-poorten op het achterpaneel, 1 Type-C beschikbaar via de interne connector) 2x USB 3.2 Gen 1 5 Gbps Type-A-poorten beschikbaar via de interne connector 8x USB 2.0-poorten (4 Type-A-poorten op het achterpaneel, 4 Type-A-poorten beschikbaar via de interne connectoren)
Audio	Realtek® ALC1220P Codec 7.1-kanaals High Definition Audio Ondersteunt S/PDIF-uitgang
LAN	1x Realtek® RTL8125B-CG 2.5 Gbps LAN-controller
Wi-Fi & Bluetooth®	Intel® Wi-Fi 6E De draadloze module is vooraf geïnstalleerd in de M.2-slot (Key-E) Ondersteunt MU-MIMO TX/RX, 2,4 GHz/ 5 GHz/ 6 GHz*(160 MHz) tot 2,4 Gbps Ondersteunt 802.11 a/b/g/n/ac/ax Ondersteunt Bluetooth® 5.3**, FIPS, FISMA * Het gebruik van de Wi-Fi 6GHz-band is afhankelijk van de Windows 11-ondersteuning en is afhankelijk van de regelgeving van elk land. ** De Bluetooth-versie kan worden bijgewerkt, raadpleeg de website van de Wi-Fi-chipsetleverancier voor meer informatie.
Interne connectoren	1x 24-pins ATX-hoofdstroomconnector 2x 8-pins ATX 12V-stroomconnectoren 6x SATA 6Gb/s-connectoren 3x M.2-slots (M-Key) 1x USB 3.2 Gen 2 10 Gbps Type-C-poort 1x USB 3.2 Gen 1 5 Gbps-connector (ondersteunt extra 2 USB 3.2 Gen 1 5 Gbps-poorten) 2x USB 2.0-connectoren (ondersteunen extra 4 USB 2.0-poorten) 1x 4-pins CPU-ventilatorconnector 1x 4-pins waterpompventilatorconnector 5x 4-pins systeemventilatorconnectoren 1x audio-connector op het voorpaneel 2x systeem paneel connectoren 1x Chassis Intrusion-connector 1x Clear CMOS-jumper 1x TPM-moduleconnector 1x TBT-connector (ondersteunt RTD3) 1x Tuning Controller-connector
LED-functies	2x 4-pins RGB LED-connectoren 2x 3-pins RAINBOW LED-connectoren 4x EZ Debug LED
Connectoren op het achterpaneel	4x USB 2.0 Type-A-poorten 1x DisplayPort 1x HDMI-poort 4x USB 3.2 Gen 2 10 Gbps Type-A-poorten 1x USB 3.2 Gen 2x2 20 Gbps Type-C-poort 1x 2,5 Gbps LAN (RJ45)-poort 2x Wi-Fi-antenneconnectoren 5x audioaansluitingen 1x Optical S/PDIF OUT-connector
I/O-controller	NUVOTON NCT6687 Controller Chip
Hardwaremonitor	CPU/systeem/chipset temperatuurdetectie CPU/systeem/pomp ventilatorsnelheid detectie CPU/systeem/pomp ventilatorsnelheidsregeling
Vormfactor	ATX-vormfactor 12 in. x 9,6 in. (30,5 cm x 24,4 cm)
BIOS-functies	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.4 Meertalig
Software	Stuurprogramma's MSI Center Intel Extreme Tuning Utility MSI APP Player (BlueStacks) Open Broadcaster Software (OBS) CPU-Z MSI GAMING Google Chrome™, Google Toolbar, Google Drive Norton™ Internet Security Solution
MSI Center-functies	Gaming Mode Smart Priority Game Highlights LAN Manager Mystic Light Ambient Devices Frozr AI Cooling User Scenario True Color Live Update Hardware Monitoring -Super Charger Speed Up Smart Image Finder MSI Companion
Speciale functies	Audio Audio Boost Netwerk 2.5G LAN LAN Manager Intel Wi-Fi Koeling Volledig aluminium ontwerp Uitgebreid koellichaamontwerp M.2 Shield Frozr Pompventilator Slimme ventilatorregeling
Speciale functies	LED Mystic Light Mystic Light Extension (RAINBOW/RGB) Mystic Light SYNC Ondersteuning voor Ambient Devices EZ DEBUG LED Prestaties Lightning Gen 4 PCI-E-slot Lightning Gen 4 M.2 Multi GPU-CrossFire-technologie Memory Boost Core Boost Lightning USB 20G USB 3.2 Gen 2 10G USB met Type A+C USB Type-C vooraan Dubbele CPU-voeding: 8+8-pins 2 oz koperen verdikte PCB Bescherming PCI-E Steel Armor Vooraf geïnstalleerd I/O-schild Ervaring MSI Center Click BIOS 5 CPU-koeler afstemmen EZ M.2 Clip App-speler Tile

Inhoud van de verpakking

Controleer de inhoud van uw moederbordpakket. Het moet het volgende bevatten:

Moederbord	MAG B660 TOMAHAWK WIFI
Documentatie	Snelinstallatiegids	1
	MSI-beloningsprogramma kaart	1
Applicatie	Driver-dvd	1
Kabels	SATA 6Gb/s-kabels	1
Accessoires	Wi-Fi-antenne	1
	Case badge	1
	M.2 schroef + afstandhouder (2 sets/pak)	1
	M.2 schroef + afstandhouder (1 set/pak)	1
	EZ M.2-clip (1 set/pak)	2
	MAG-sticker	1
	Productregistratiekaart	1

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

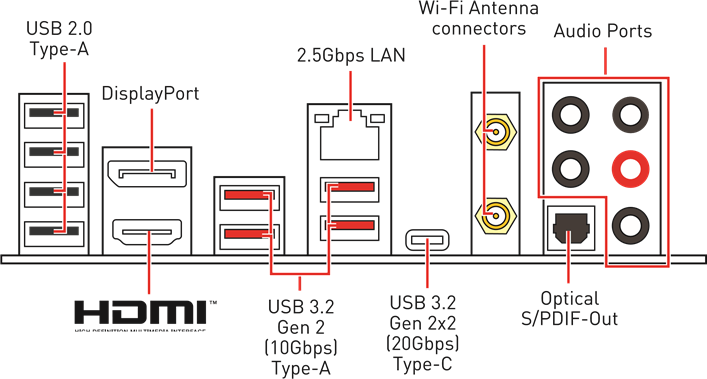

Achterpaneel I/O

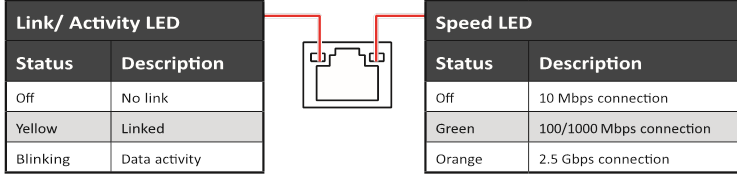

LAN-poort LED-statustabel

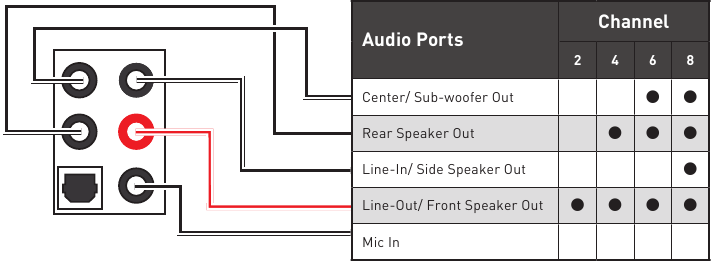

Audiopoortenconfiguratie

(: verbonden, Blank: leeg)

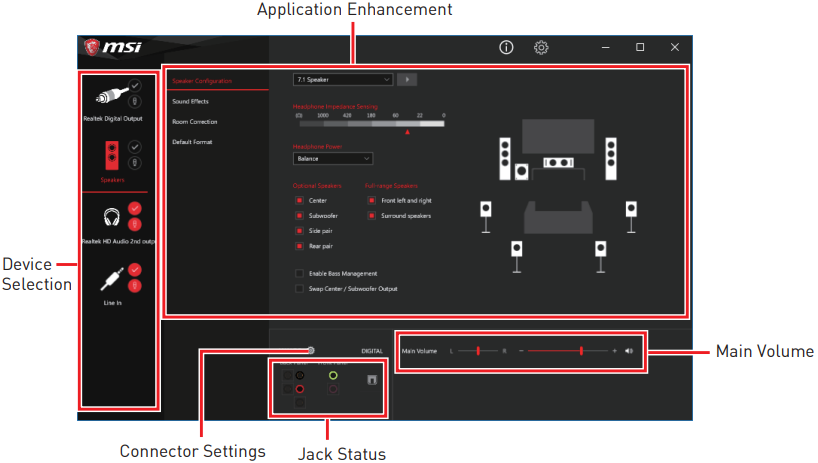

Realtek-audio Console

Nadat de Realtek-audio Console is geïnstalleerd. U kunt deze gebruiken om geluidsinstellingen te wijzigen voor een betere geluidservaring.

• Device Selection - hiermee kunt u een audio-uitvoerbron selecteren om de gerelateerde opties te wijzigen. Het check teken geeft de apparaten aan als standaard.
• Application Enhancement - de reeks opties biedt u een volledige handleiding voor het verwachte geluidseffect voor zowel uitvoer- als invoerapparaten.
• Main Volume - regelt het volume of brengt de rechter-/linkerkant van de luidsprekers in evenwicht die u op het voor- of achterpaneel hebt aangesloten door de balk aan te passen.
• Jack Status - toont alle render- en opnameapparaten die momenteel op uw computer zijn aangesloten.
• Connector Settings - configureert de verbindingsinstellingen.

Automatisch pop-updialoogvenster

Wanneer u een apparaat aansluit op een audio-aansluiting, verschijnt er een dialoogvenster waarin u wordt gevraagd welk apparaat momenteel is aangesloten.

Elke aansluiting komt overeen met de standaardinstelling zoals weergegeven op de volgende pagina.

De bovenstaande afbeeldingen dienen slechts ter referentie en kunnen afwijken van het product dat u hebt gekocht.

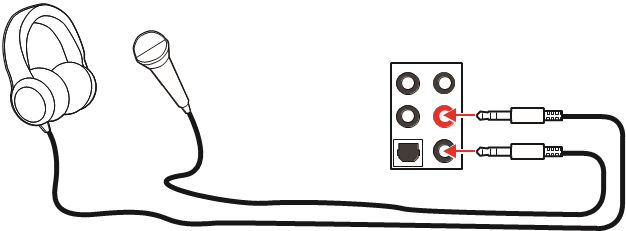

Audiostekkers naar hoofdtelefoon- en microfoondiagram

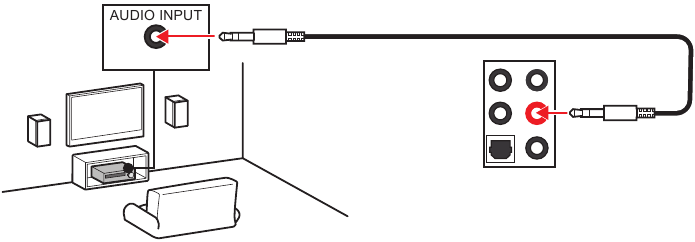

Audiostekkers naar stereo luidsprekerdiagram

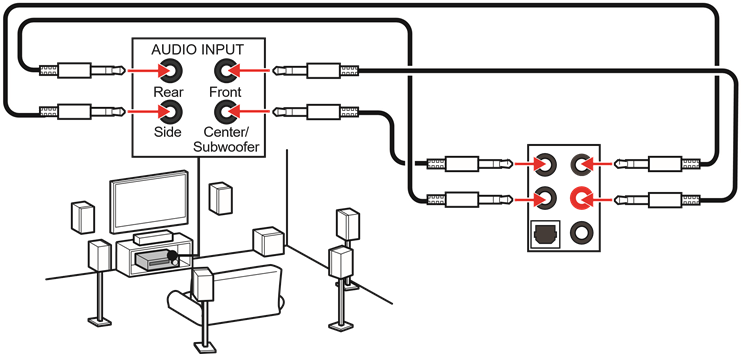

Audiostekkers naar 7.1-kanaals luidsprekerdiagram

Antennes installeren

1. Schroef de antennes stevig vast aan de antenneconnectoren, zoals hieronder wordt weergegeven.

2. Richt de antennes.

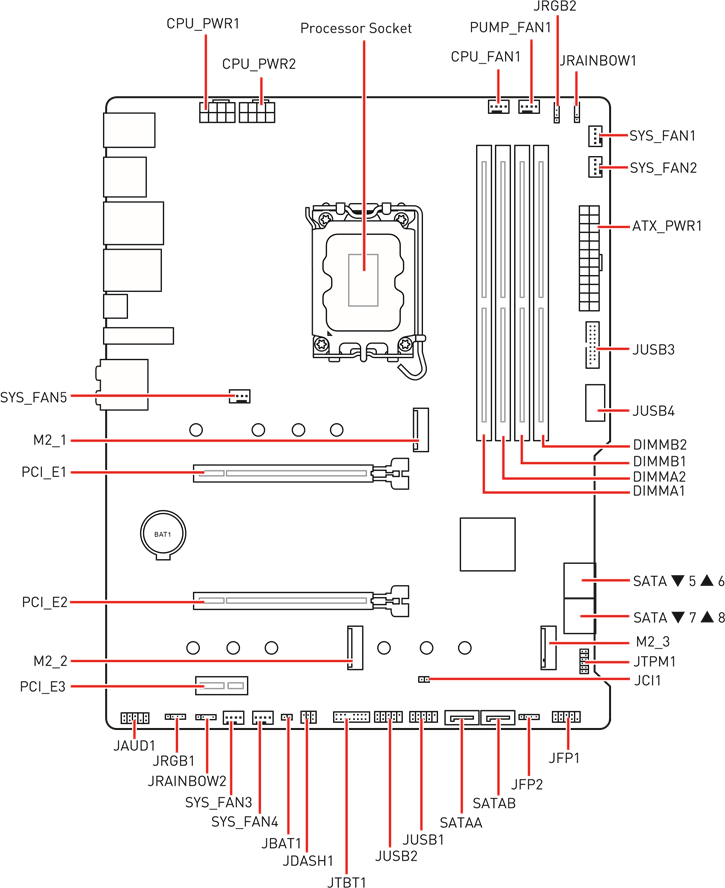

Overzicht van componenten

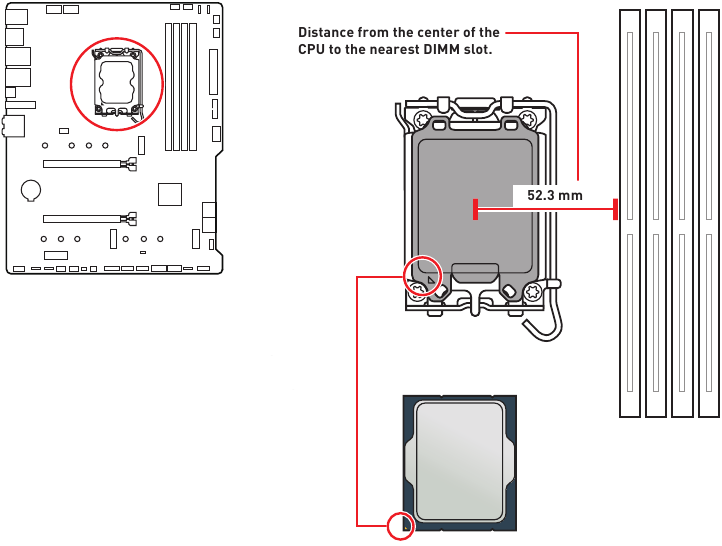

CPU-socket

Introductie van de LGA1700 CPU
Het oppervlak van de LGA1700 CPU heeft vier inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

• Haal altijd de stekker uit het stopcontact voordat u de CPU installeert of verwijdert.
• Bewaar de CPU-beschermkap na de installatie van de processor. MSI behandelt alleen retourautorisatieverzoeken (Return Merchandise Authorization, RMA) als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
• Vergeet niet om altijd een CPU-koeler te installeren bij het installeren van een CPU. Een CPU-koeler is noodzakelijk om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
• Bevestig dat de CPU-koeler een goede afdichting heeft gevormd met de CPU voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.
• Bescherm de CPU-socketpinnen altijd door de socket af te dekken met de plastic dop wanneer de CPU niet is geïnstalleerd.
• Als u een afzonderlijke CPU en koeler/cooler hebt gekocht, raadpleeg dan de documentatie in de koeler/cooler-verpakking voor meer informatie over de installatie.
• Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten overklokken kunnen verdragen. Elke poging om buiten de productspecificaties te werken, wordt niet aanbevolen. MSI® garandeert geen schade of risico's veroorzaakt door inadequate werking buiten de productspecificaties.

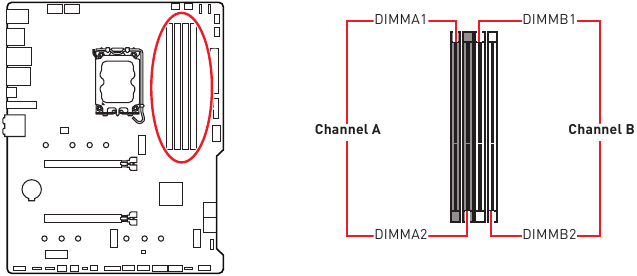

DIMM-sleuven

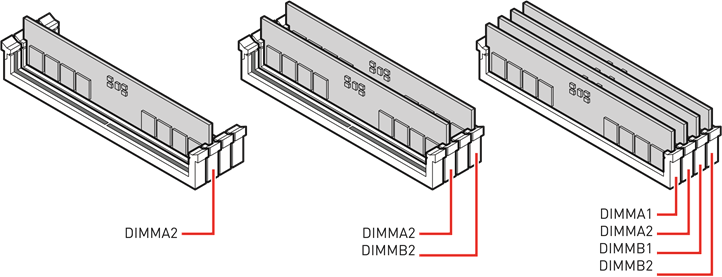

Aanbeveling voor installatie van geheugenmodules

• Plaats de geheugenmodules altijd eerst in de DIMMA2-sleuf.
• Om de stabiliteit van het systeem voor de Dual channel-modus te garanderen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
• Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij het overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency om de geheugenfrequentie in te stellen als u het geheugen wilt gebruiken op de aangegeven of op een hogere frequentie.
• Het wordt aanbevolen om een efficiënter geheugenkoelsysteem te gebruiken voor volledige DIMM's-installatie of overklokken.
• De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
• Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

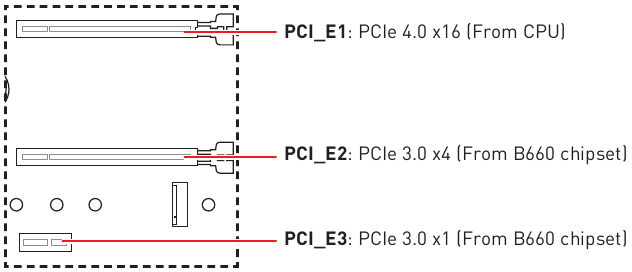

PCI_E1~3: PCIe-uitbreidingssleuven

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel zoals MSI Graphics Card Bolster gebruiken om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.
• Voor een enkele PCIe x16-uitbreidingskaartinstallatie met optimale prestaties wordt het gebruik van de PCI_E1-sleuf aanbevolen.
• Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en haalt u de stekker van de voeding uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op noodzakelijke aanvullende hardware- of softwarewijzigingen.

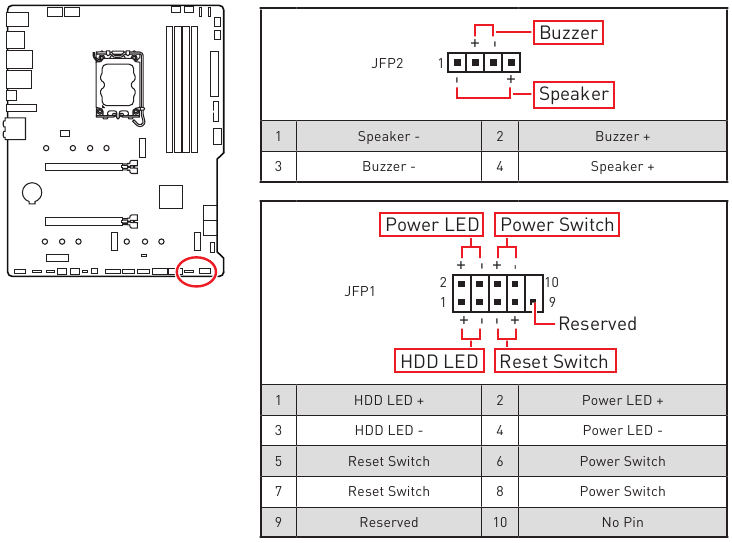

JFP1, JFP2: Connectoren voor het voorpaneel

Deze connectoren worden aangesloten op de schakelaars en LED's op het voorpaneel.

M2_1~3: M.2-sleuven (Key M)

• Intel® RST ondersteunt alleen PCIe M.2 SSD met UEFI ROM.
• M2_2~3-sleuven ondersteunen Intel® Optane™ Memory.

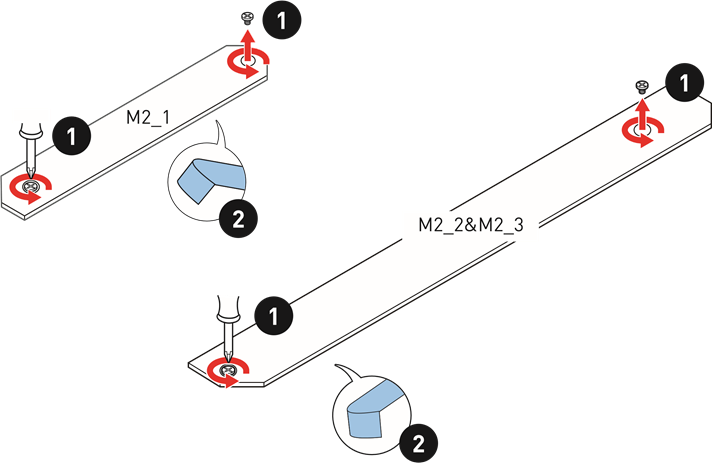

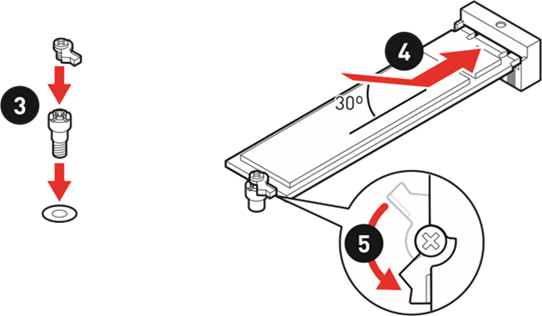

M.2-sleufinstallatie

1. Maak de schroeven van de M.2 SHIELD FROZR-koeler los.
2. Verwijder de M.2 SHIELD FROZR en verwijder de beschermfolie van de thermische pads.

3. Als er geen EZ M.2-clip is geïnstalleerd, installeer dan de meegeleverde EZ M.2-clipset in de M.2-sleuf op basis van uw SSD-lengte.
4. Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.
5. Draai de EZ M.2-clip om de M.2 SSD te bevestigen.

6. Plaats de M.2 SHIELD FROZR-koeler terug en zet hem vast.

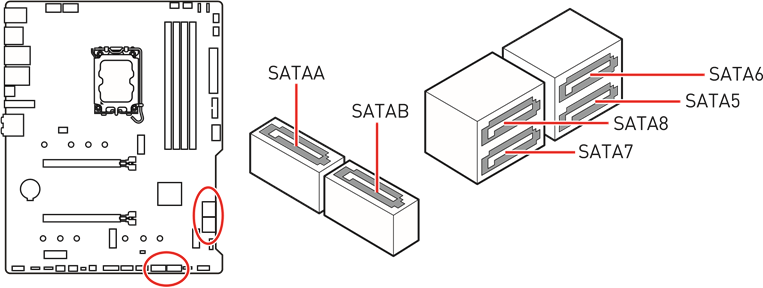

SATA5~8 & SATAA~B: SATA 6Gb/s-connectoren

Dit zijn SATA 6Gb/s-interfacepoorten. Elke connector kan worden aangesloten op één SATA-apparaat.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de overdracht.
• SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.
• SATA7 is niet beschikbaar bij het installeren van M.2 SATA SSD in de M2_3-sleuf.

JAUD1: Audio connector aan de voorkant

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

1	MIC L	2	Aarde
3	MIC R	4	NC
5	Koptelefoon R	6	MIC-detectie
7	SENSE_SEND	8	Geen pin
9	Koptelefoon L	10	Koptelefoondetectie

CPU_PWR1~2, ATX_PWR1: stroomconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

Tab.1

CPU_PWR1~2
1	Ground	5	+12V
2	Ground	6	+12V
3	Ground	7	+12V
4	Ground	8	+12V

Tab.2

ATX_PWR1
1	+3.3V	13	+3.3V
2	+3.3V	14	-12V
3	Ground	15	Ground
4	+5V	16	PS-ON#
5	Ground	17	Ground
6	+5V	18	Ground
7	Ground	19	Ground
8	PWR OK	20	Res
9	5VSB	21	+5V
10	+12V	22	+5V
11	+12V	23	+5V
12	+3.3V	24	Ground

Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een juiste ATX-voeding om een stabiele werking van het moederbord te garanderen.

JDASH1: Tuning Controller-connector

Deze connector wordt gebruikt om een optionele Tuning Controller-module aan te sluiten.

1	No Pin	2	NC
3	MCU_SMB_SCL_M	4	MCU_SMB_SDA_M
5	VCC5	6	Ground

JTPM1: TPM-moduleconnector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer informatie en gebruik.

1	SPI Power	2	SPI Chip Select
3	Master In Slave Out (SPI Data)	4	Master Out Slave In (SPI Data)
5	Reserved	6	SPI Clock
7	Ground	8	SPI Reset
9	Reserved	10	No Pin
11	Reserved	12	Interrupt Request

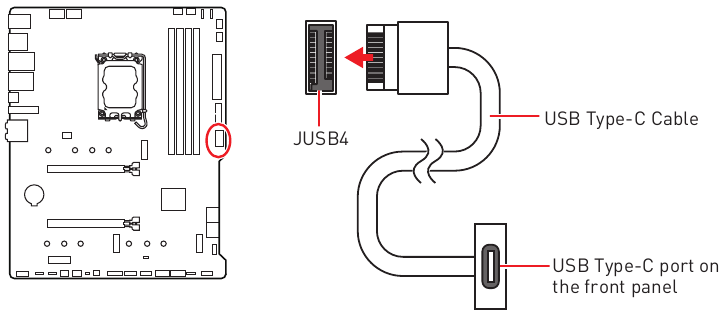

JUSB4: USB 3.2 Gen 2 Type-C Connector

Met deze connector kunt u een USB 3.2 Gen 2 Type-C-connector op het voorpaneel aansluiten. De connector heeft een foolproof ontwerp. Wanneer u de kabel aansluit, zorg er dan voor dat u deze in de juiste richting aansluit.

JUSB3: USB 3.2 Gen 1-connector

Met deze connector kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

1	Power	11	USB2.0+
2	USB3_RX_DN	12	USB2.0-
3	USB3_RX_DP	13	Ground
4	Ground	14	USB3_TX_C_DP
5	USB3_TX_C_DN	15	USB3_TX_C_DN
6	USB3_TX_C_DP	16	Ground
7	Ground	17	USB3_RX_DP
8	USB2.0-	18	USB3_RX_DN
9	USB2.0+	19	Power
10	Ground	20	No Pin

Let op: de stroom- en aardpennen moeten correct zijn aangesloten om mogelijke schade te voorkomen.

JUSB1~2: USB 2.0-connectoren

Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Ground	8	Ground
9	No Pin	10	NC

• Let erop dat de VCC- en aardpinnen correct zijn aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het hulpprogramma MSI Center.

JTBT1: Thunderbolt-uitbreidingskaartconnector

Met deze connector kunt u de Thunderbolt I/O-uitbreidingskaart aansluiten.

1	TBT_FORCE_PWR	2	TBT_S0IX_ENTRY_REQ
3	TBT_CIO_PLUG_EVENT#	4	TBT_S0IX_ENTRY_ACK
5	SLP_S3#_TBT	6	TBT_PSON_OVERRIDE_N
7	SLP_S5#_TBT	8	No Pin
9	Ground	10	SMBCLK_VSB
11	DG_PEWAKE#	12	SMBDATA_VSB
13	TBT_RTD3_PWR_EN	14	Ground
15	TBT_CARD_DET_R#	16	PD_IRQ#

CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: Ventilatorconnectoren

Ventilatorconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. Ventilatorconnectoren in PWM-modus leveren een constante 12V-uitgang en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. Ventilatorconnectoren in DC-modus regelen de ventilatorsnelheid door de spanning te wijzigen. U kunt echter de onderstaande instructies volgen om de ventilatorconnector handmatig aan te passen naar PWM- of DC-modus.

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	PWM-modus	2A	24W
PUMP_FAN1	PWM-modus	3A	36W
SYS_FAN1~5	DC-modus	1A	12W

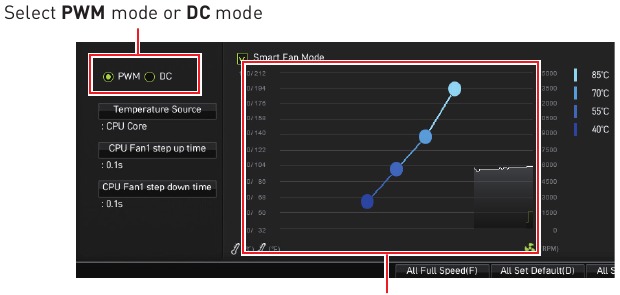

Ventilatormodus schakelen en ventilatorsnelheid aanpassen

U kunt schakelen tussen PWM-modus en DC-modus en de ventilatorsnelheid aanpassen in BIOS > HARDWARE MONITOR.

Er zijn gradiëntpunten van de ventilatorsnelheid waarmee u de ventilatorsnelheid kunt aanpassen aan de CPU-temperatuur.

Zorg ervoor dat de ventilatoren correct werken na het schakelen van de PWM/DC-modus.

Pindefinitie van ventilatorconnectoren

Pindefinitie PWM-modus

1	Ground	2	+12V
3	Sense	4	Speed Control Signal

Pindefinitie DC-modus

1	Ground	2	Voltage Control
3	Sense	4	NC

JCI1: Connector voor chassisindringing

Met deze connector kunt u de kabel van de chassisindringingsschakelaar aansluiten.

Chassisindringingsdetector gebruiken

1. Sluit de JCI1-connector aan op de chassisindringingsschakelaar/-sensor op het chassis.
2. Sluit de chassisafdekking.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Stel Chassis Intrusion in op Enabled.
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.
6. Zodra de chassisafdekking weer wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De waarschuwing voor chassisindringing resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Stel Chassis Intrusion in op Reset.
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.

JRGB1~2: RGB LED-connectoren

Met de JRGB-connectoren kunt u de 5050 RGB LED-strips 12V aansluiten.

1	+12V	2	G
3	R	4	B

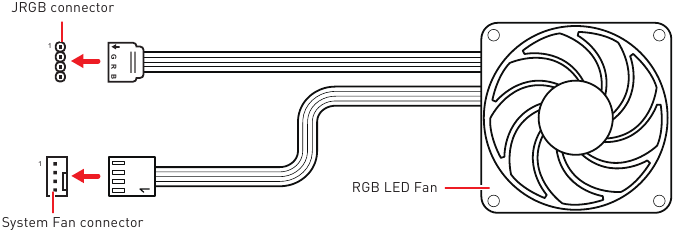

RGB LED-ventilatoraansluiting

RGB LED-ventilatoraansluiting

• De JRGB-connector ondersteunt tot 2 meter aaneengesloten 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

JRAINBOW1~2: Adresseerbare RGB LED-connectoren

Met de JRAINBOW-connectoren kunt u de WS2812B Individually Addressable RGB LED-strips 5V aansluiten.

1	+5V	2	Data
3	Geen pin	4	Massa

Aansluiting adresseerbare RGB LED-strip

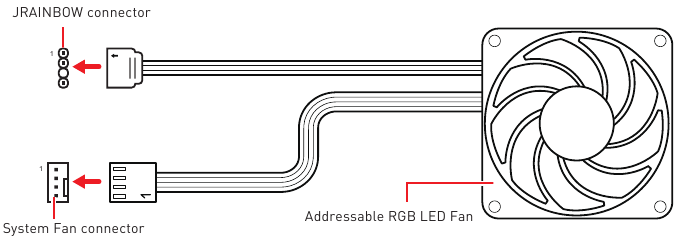

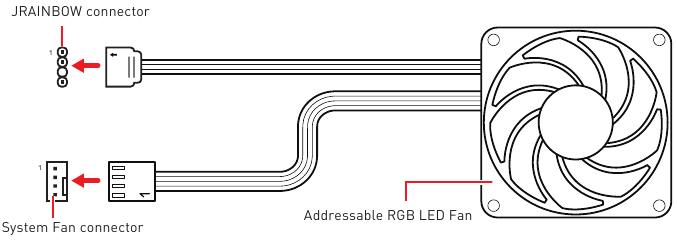

Aansluiting adresseerbare RGB LED-ventilator

Sluit niet het verkeerde type LED-strips aan. De JRGB-connector en de JRAINBOW-connector leveren verschillende spanningen, en het aansluiten van de 5V LED-strip op de JRGB-connector zal schade toebrengen aan de LED-strip.

• De JRAINBOW-connector ondersteunt tot 75 LED's WS2812B Individually Addressable RGB LED-strips (5V/Data/Ground) met een maximaal vermogen van 3A (5V). Bij een helderheid van 20% ondersteunt de connector tot 200 LED's.
• Schakel altijd de stroomtoevoer uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik MSI's software om de uitgebreide LED-strip te bedienen.

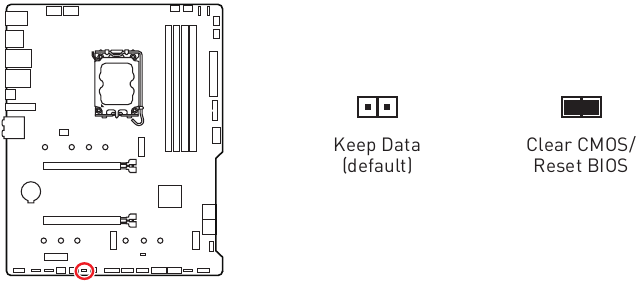

JBAT1: Clear CMOS (Reset BIOS) Jumper

Er is een CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

BIOS terugzetten naar de standaardwaarden

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te overbruggen.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en schakel de computer in.

Onboard-LED's

EZ Debug LED

Deze LED's geven de debug-status van het moederbord aan.

CPU - geeft aan dat de CPU niet wordt gedetecteerd of defect is.
DRAM - geeft aan dat DRAM niet wordt gedetecteerd of defect is.
VGA - geeft aan dat GPU niet wordt gedetecteerd of defect is.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd of defect is.

OS, drivers en MSI Center installeren

Download en update de nieuwste hulpprogramma's en drivers op www.msi.com

Windows 10/ Windows 11 installeren

1. Schakel de computer in.
2. Plaats de Windows 10/ Windows 11-installatieschijf/-USB in uw computer.
3. Druk op de knop Restart (Opnieuw opstarten) op de computerbehuizing.
4. Druk op de F11-toets tijdens de POST (Power-On Self Test) van de computer om naar het Boot Menu te gaan.
5. Selecteer de Windows 10/ Windows 11-installatieschijf/-USB in het Boot Menu.
6. Druk op een toets als het scherm het bericht Press any key to boot from CD or DVD... (Druk op een toets om op te starten vanaf CD of DVD...) weergeeft. Sla deze stap anders over.
7. Volg de instructies op het scherm om Windows 10/ Windows 11 te installeren.

Drivers installeren

1. Start uw computer op in Windows 10/ Windows 11.
2. Plaats de MSI® USB-stick in de USB-poort.
3. Klik op de pop-upmelding Select to choose what happens with this disc (Selecteren om te kiezen wat er met deze schijf gebeurt) en selecteer vervolgens Run DVDSetup.exe (DVDSetup.exe uitvoeren) om het installatieprogramma te openen. Als u de functie AutoPlay hebt uitgeschakeld via het Windows-configuratiescherm, kunt u de DVDSetup.exe nog steeds handmatig uitvoeren vanaf het rootpad van de MSI USB-stick.
4. Het installatieprogramma vindt en toont alle benodigde drivers op het tabblad Drivers/Software.
5. Klik op de knop Install (Installeren) in de rechteronderhoek van het venster.
6. De installatie van de drivers is dan bezig en wanneer deze is voltooid, wordt u gevraagd opnieuw op te starten.
7. Klik op de knop OK (OK) om te voltooien.
8. Start uw computer opnieuw op.

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en soepel software voor het maken van content kunt gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken, en het zal BIOS in de toekomst volledig vervangen. Het MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de nieuwe chipsetmogelijkheden.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

• Snel opstarten - UEFI kan het besturingssysteem rechtstreeks opstarten en het BIOS-zelftestproces overslaan. Het kan ook de tijd elimineren om over te schakelen naar de CSM-modus tijdens POST.
• Ondersteuning voor harde schijfpartities groter dan 2 TB.
• Ondersteuning voor meer dan 4 primaire partities met een GUID-partitietabel (GPT).
• Ondersteuning voor een onbeperkt aantal partities.
• Ondersteuning voor volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteuning voor veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat geen malware met het opstartproces knoeit.

Incompatibele UEFI-gevallen

• 32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen Windows 10/ Windows 11 64-bits besturingssysteem.
• Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht worden weergegeven: There is no GOP (Graphics Output protocol) support detected in this graphics card (Er is geen GOP-ondersteuning (Graphics Output protocol) gedetecteerd in deze grafische kaart).

We raden u aan om deze te vervangen door een grafische kaart die GOP/UEFI ondersteunt of om een CPU met geïntegreerde graphics te gebruiken om een normale werking te hebben.

Hoe de BIOS-modus controleren?

1. Schakel uw computer in.
2. Druk op de Delete-toets wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen) tijdens het opstartproces op het scherm verschijnt.
3. Nadat u het BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.


BIOS-instelling

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke systeemschade of opstartfouten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden regelmatig bijgewerkt voor betere systeemprestaties. De items kunnen enigszins afwijken van de nieuwste BIOS; daarom is de beschrijving alleen ter referentie. U kunt ook het informatiepaneel HELP raadplegen voor de beschrijving van het BIOS-item.
• De BIOS-schermen, opties en instellingen zijn afhankelijk van uw systeem.

BIOS-instelling openen

Druk op de Delete-toets wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen) tijdens het opstartproces op het scherm verschijnt.

Functietoets

F1:	Algemene Help-lijst
F2:	Een favoriet item toevoegen/verwijderen
F3:	Favorietenmenu openen
F4:	Specificatiesmenu van de CPU openen
F5:	Memory-Z-menu openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen Geavanceerde modus en EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijziging opslaan en opnieuw opstarten*
F12:	Maak een screenshot en sla deze op een USB-flashstation op (alleen FAT/ FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster en dit biedt de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS-gebruikershandleiding

Als u meer instructies wilt over het instellen van het BIOS, raadpleegt u http://download.msi.com/manual/mb/Intel600BIOS.pdf of scant u de QR-code om toegang te krijgen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

BIOS resetten

Mogelijk moet u de standaard BIOS-instellingen herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

• Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
• Sluit de Clear CMOS-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg de sectie Clear CMOS-jumper voor het resetten van BIOS.

BIOS updaten

BIOS updaten met M-FLASH

Vóór het updaten:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. En sla vervolgens het BIOS-bestand op de USB-flashdrive op.

BIOS updaten:

1. Plaats de USB-flashdrive met het updatebestand in de USB-poort.
2. Raadpleeg de volgende methoden om de flashmodus te openen.
   • Start opnieuw op en druk tijdens POST op de Ctrl + F5-toets en klik op Yes (Ja) om het systeem opnieuw op te starten.
     Press <Ctrl+F5> to activate M-Flash for BIOS update.
   • Start opnieuw op en druk tijdens POST op de Del-toets om het BIOS te openen. Klik op de knop M-FLASH (M-FLASH) en klik op Yes (Ja) om het systeem opnieuw op te starten.

3. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
4. Klik op Yes (Ja) wanneer u wordt gevraagd om het herstellen van BIOS te starten.
5. Nadat het flashproces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

Het BIOS updaten met MSI Center

Vóór het updaten:

• Zorg ervoor dat de LAN-driver al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
• Sluit alle andere applicatiesoftware voordat u het BIOS bijwerkt.

Om BIOS te updaten:

1. Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
2. Selecteer Live Update (Live update) en klik op de knop Advance (Geavanceerd).
3. Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
4. De installatieherinnering verschijnt en klik vervolgens op de knop Installeren erop.
5. Het systeem zal automatisch opnieuw opstarten om BIOS te updaten.
6. Nadat het flashproces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

Technische ondersteuning

Als er een probleem met uw systeem optreedt en er geen oplossing kan worden verkregen uit de gebruikershandleiding, neem dan contact op met uw verkooppunt of lokale distributeur. U kunt ook de volgende hulpbronnen proberen voor verdere begeleiding.

• Bezoek de MSI-website voor technische handleidingen, BIOS-updates, driverupdates en andere informatie: http://www.msi.com
• Registreer uw product op: http://register.msi.com

Revisiegeschiedenis

• Versie 2.0, 2021/12, Eerste release.
• Versie 2.1, 2022/1, Update lijst.
• Versie 2.2, 2022/6, Update RAID-info.
• Versie 2.3, 2023/4, Update geheugen- & Wi-Fi-specificaties.

Veiligheidsinformatie

• De onderdelen in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Houd u aan de volgende instructies om een succesvolle computerassemblage te garanderen.
• Zorg ervoor dat alle componenten goed zijn aangesloten. Losse verbindingen kunnen ervoor zorgen dat de computer een component niet herkent of niet start.
• Houd het moederbord vast aan de randen om te voorkomen dat u gevoelige componenten aanraakt.
• Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaadt u zichzelf van statische elektriciteit door een ander metalen object aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatische afschermcontainer of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing zitten.
• Start de computer niet op voordat de installatie is voltooid. Dit kan permanente schade aan de componenten veroorzaken, evenals letsel aan de gebruiker.
• Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computercomponent installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door onderhoudspersoneel:
  • Er is vloeistof in de computer gedrongen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet laten werken volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord heeft een duidelijk teken van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

Referenties

• MSI® HOW TO Install uninstall Intel LGA 1700 CPU - YouTube
• MSI® HOW-TO install or uninstall DIMM memory modules - YouTube
• - YouTube
• MSI® HOW-TO Install motherboard with torque screwdriver - YouTube
• MSI® HOW-TO install power supply connectors - YouTube
• MSI® HOW-TO install SATA HDD - YouTube
• MSI® HOW-TO Install graphics card on PCIe x16 slot with butterfly lock - YouTube
• MSI® HOW-TO install or uninstall DIMM memory modules - YouTube
• MSI® HOW-TO install front panel connectors (JFP1) - YouTube
• MSI® HOW-TO Install motherboard with torque screwdriver - YouTube
• MSI - Redirect
• http://download.msi.com/manual/mb/Intel600BIOS.pdf
• Welcome to MSI Member Account Login | MSI Member Center

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

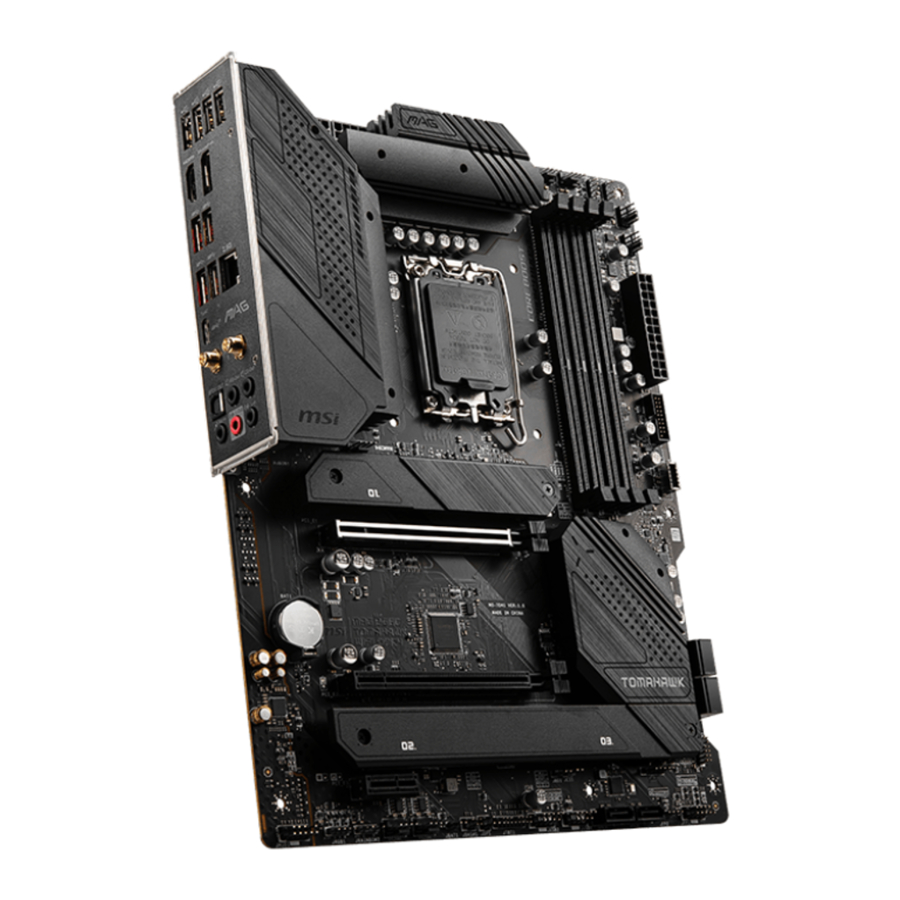

Download MSI MAG B660 TOMAHAWK WIFI - Handleiding moederbord

Beschikbare talen
