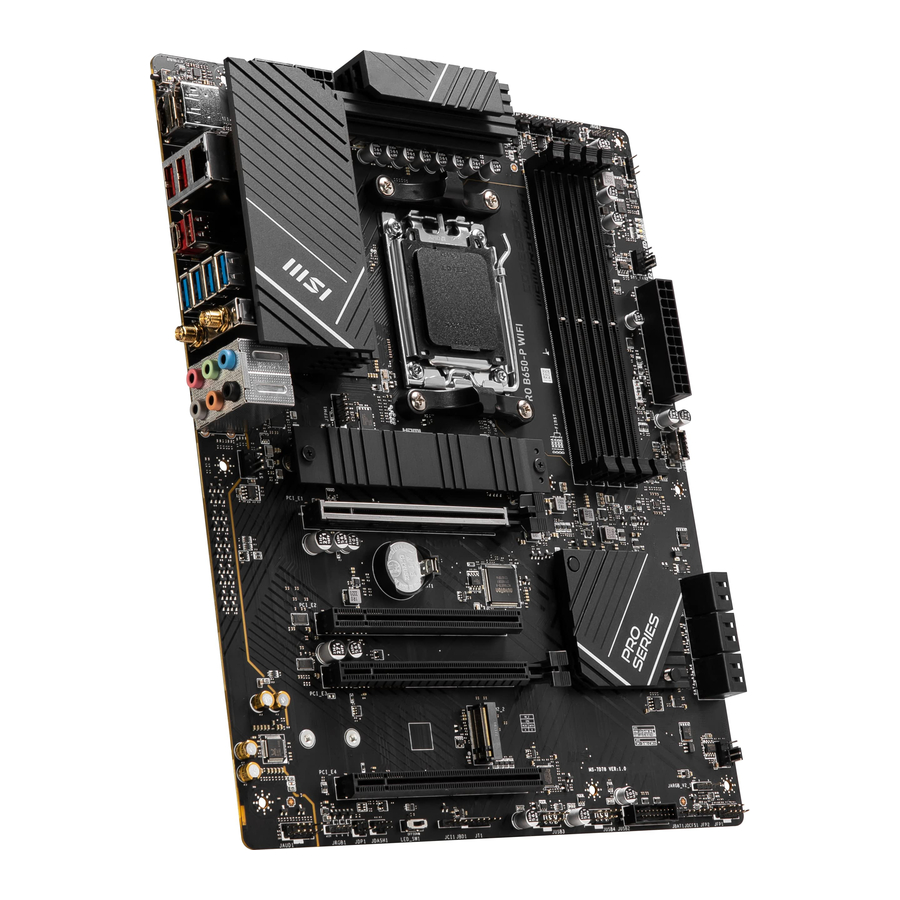

MSI PRO B650-P WIFI - Moederbordhandleiding

Snelle start

Bedankt voor de aankoop van een nieuw moederbord van MSI®. Dit gedeelte Snelle start bevat demonstratiediagrammen over het installeren van uw computer. Sommige installaties bieden ook videodemonstraties. Ga naar de URL om deze te bekijken met de webbrowser op uw telefoon of tablet. U kunt zelfs naar de URL linken door de QR-code te scannen.

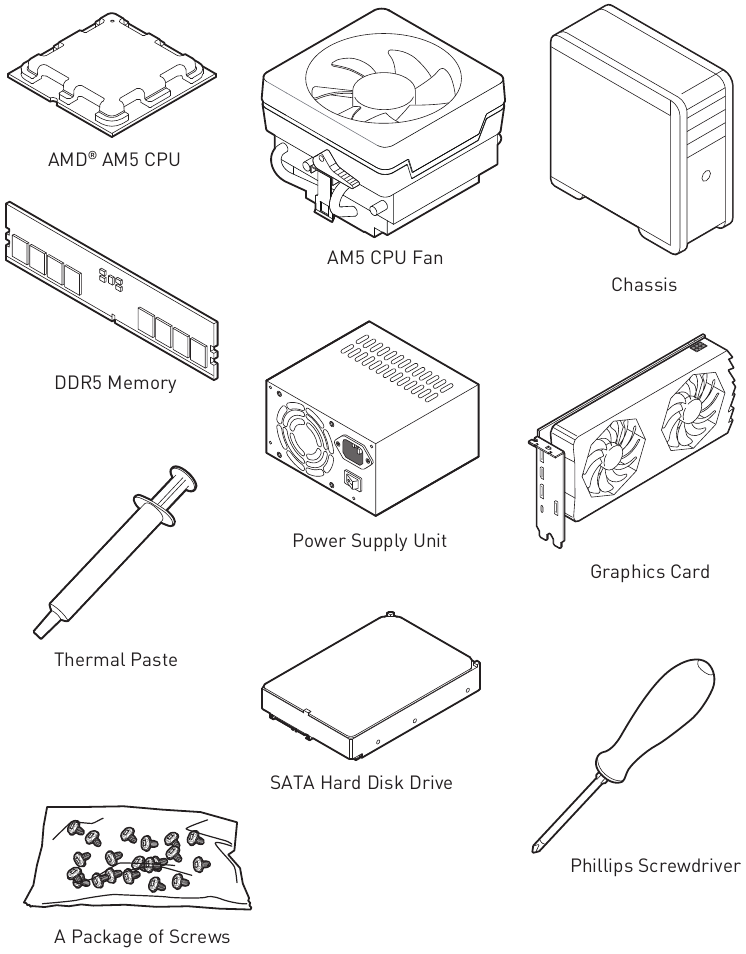

Gereedschap en componenten voorbereiden

Melding kastafstandhouder

Om schade aan het moederbord te voorkomen, is elke onnodige montageafstandhouder tussen de moederbordcircuits en de computerbehuizing verboden. De waarschuwingsborden voor het beschermde gebied van de kastafstandhouder worden aan de achterkant van het moederbord gemarkeerd (zoals hieronder weergegeven) om als waarschuwing voor de gebruiker te dienen.

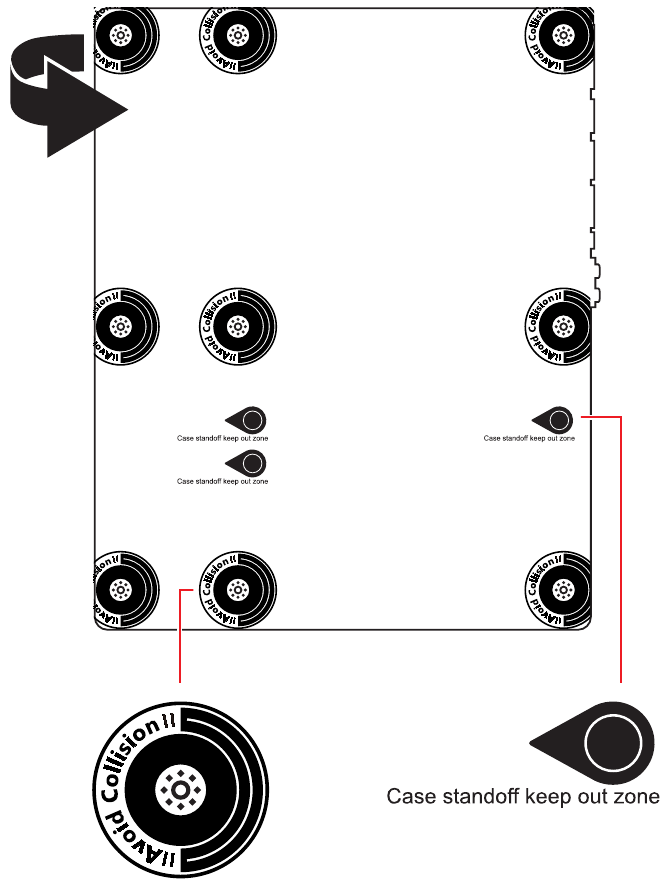

Melding botsing vermijden

Rond elk schroefgat is beschermende verf aangebracht om te voorkomen dat onderdelen bekrast raken.

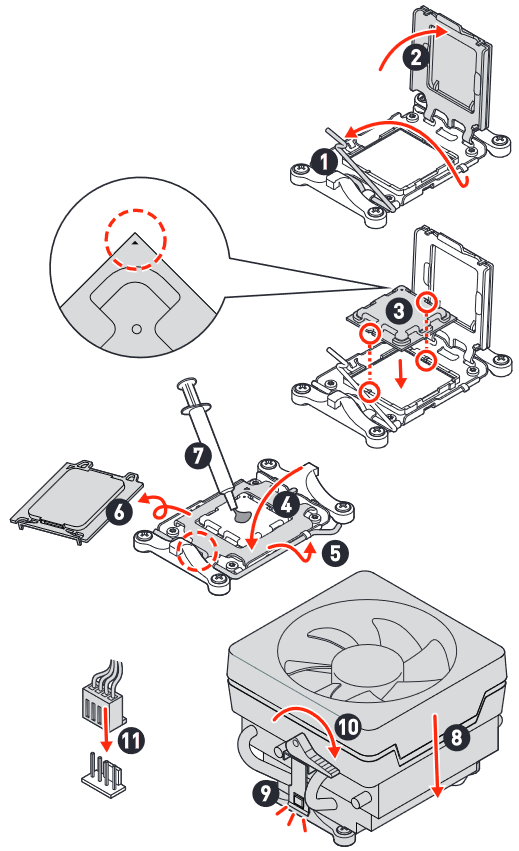

Een processor installeren

• https://youtu.be/cltgIYiGtWY


Als u het CPU-koellichaam van het schroeftype installeert, verwijdert u eerst de retentiemodule zoals in de onderstaande afbeelding en installeert u vervolgens het koellichaam.

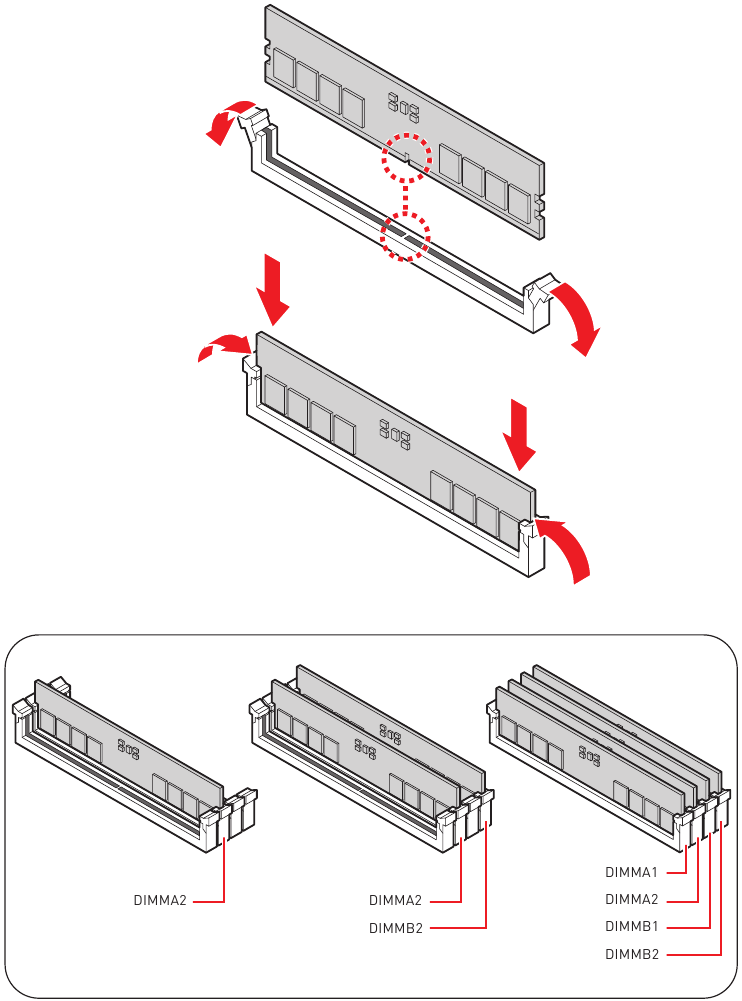

DDR5-geheugen installeren

• https://youtu.be/XiNmkDNZcZk

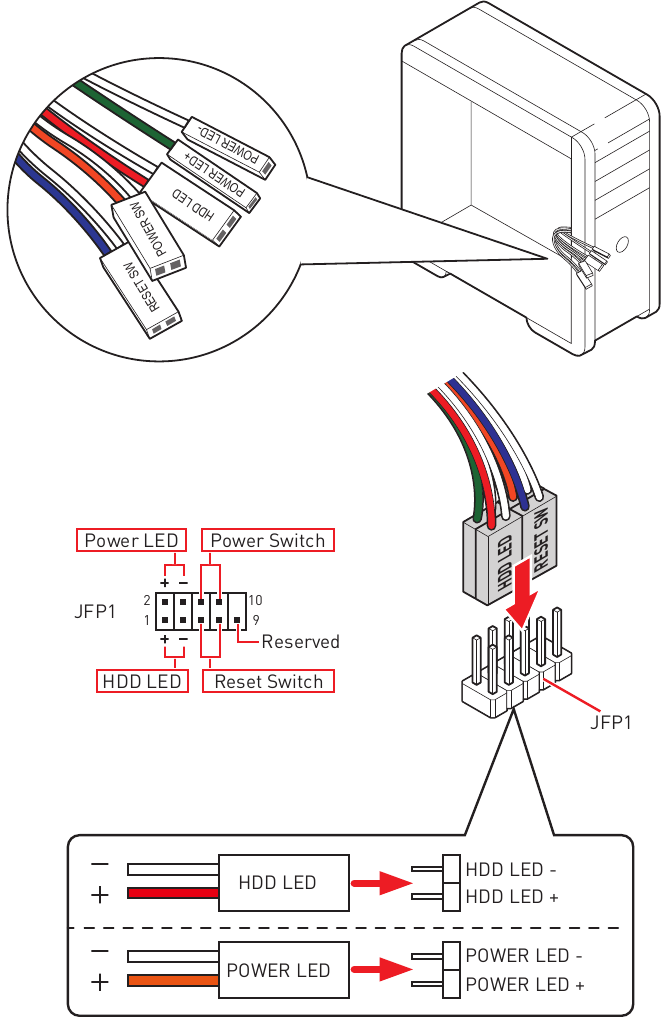

De header van het voorpaneel aansluiten

• http://youtu.be/DPELIdVNZUI

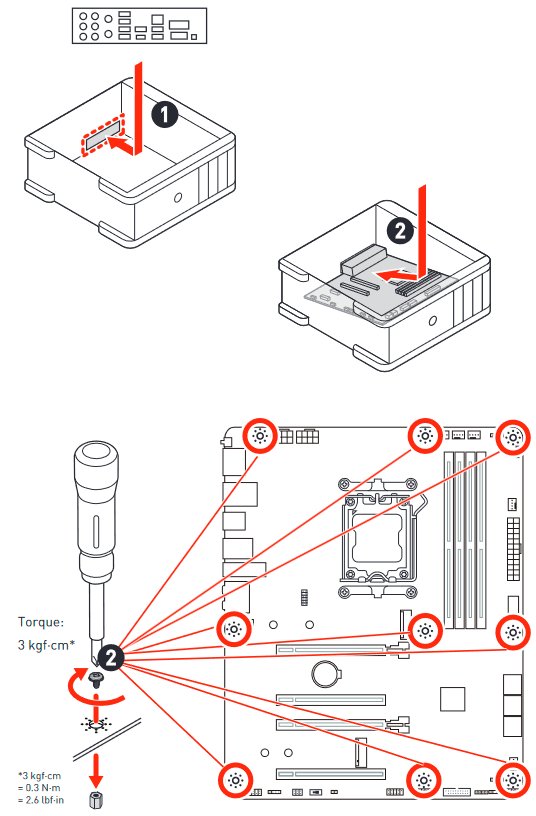

Het moederbord installeren

• https://youtu.be/wWI6Qt51Wnc

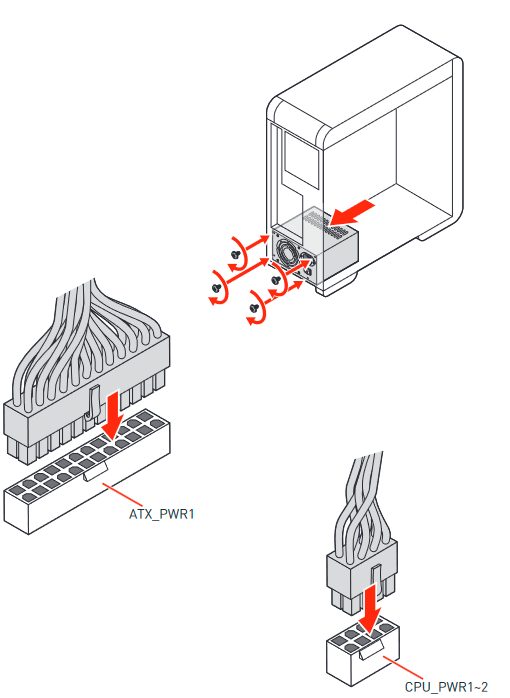

De stroomconnectoren aansluiten

• http://youtu.be/gkDYyR_83I4

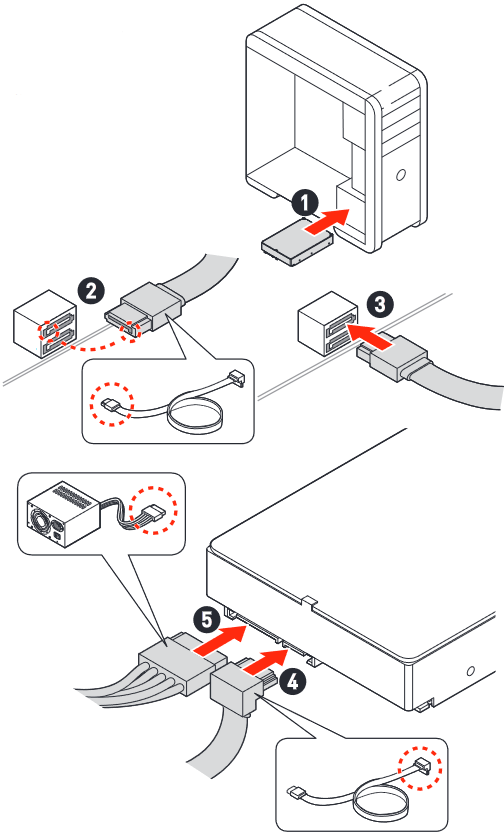

SATA-stations installeren

• http://youtu.be/RZsMpqxythc

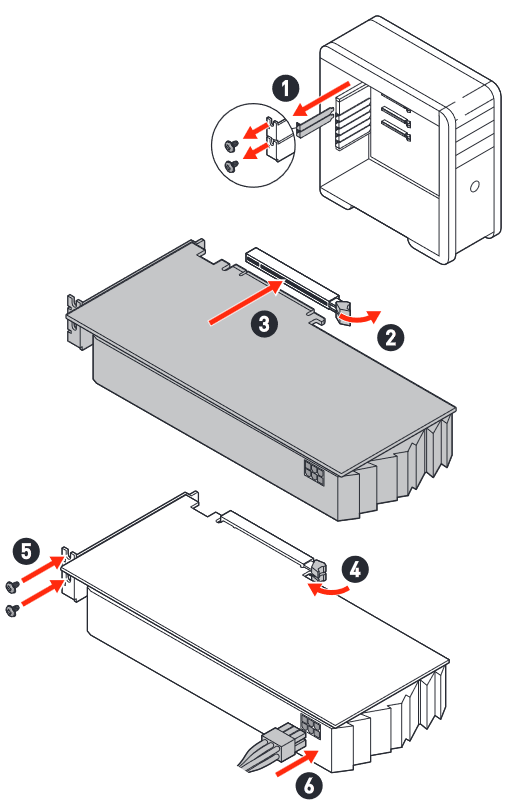

Een grafische kaart installeren

• http://youtu.be/mG0GZpr9w_A

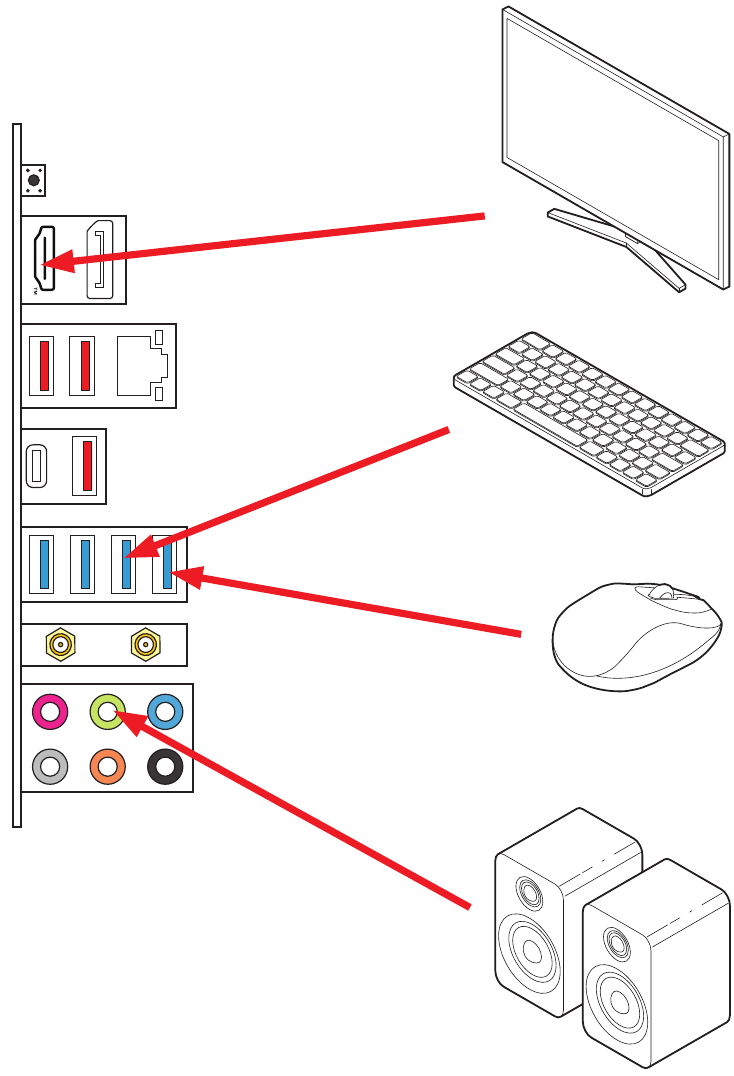

Randapparatuur aansluiten

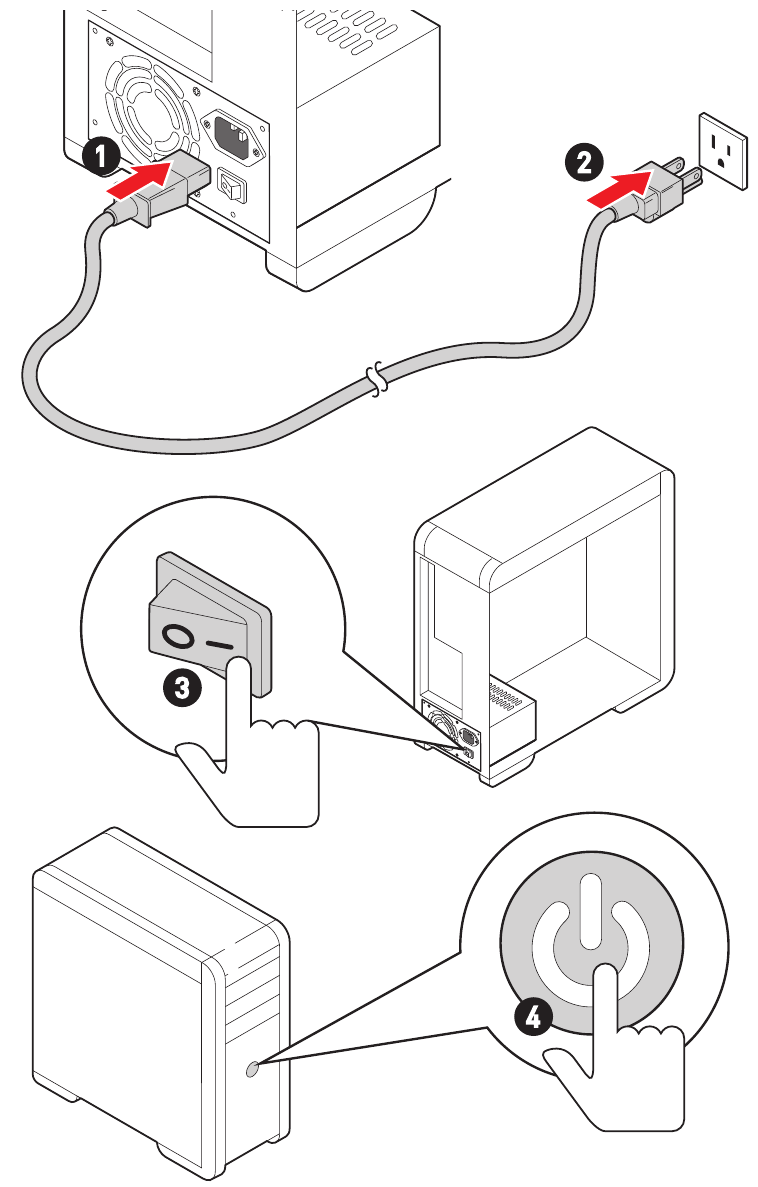

Inschakelen

Specificaties

CPU	Ondersteunt AMD Ryzen™ 7000-serie desktop-processors* Processorsocket AM5 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus zodra er nieuwe processors worden uitgebracht.
Chipset	AMD B650-chipset
Geheugen	4x DDR5-geheugenslots, ondersteunt maximaal 192 GB* Ondersteunt 1R 4800 MHz door JEDEC Max. overklokfrequentie: 1DPC 1R Max. snelheid tot 6000+ MHz 1DPC 2R Max. snelheid tot 6000+ MHz 2DPC 1R Max. snelheid tot 6000+ MHz 2DPC 2R Max. snelheid tot 6000+ MHz Ondersteunt Dual-Channel-modus Ondersteunt non-ECC, un-buffered geheugen Ondersteunt AMD EXPO * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslots	4x PCIe x16-slots PCI_E1-slot (van CPU) Ondersteunt tot PCIe 4.0 x16 PCI_E2 (van B650-chipset) Ondersteunt tot PCIe 3.0 x1 PCI_E3 (van B650-chipset) Ondersteunt tot PCIe 4.0 x4 PCI_E4 (van B650-chipset) Ondersteunt tot PCIe 3.0 x1
Multi-GPU	Ondersteunt AMD Multi-GPU
Geïntegreerde graphics	1x HDMI™ 2.1-poort met HDR, ondersteunt een maximale resolutie van 4K 60Hz* / ** 1x DisplayPort 1.4 ondersteunt een maximale resolutie van 4K 60Hz* / ** * Alleen beschikbaar op processors met geïntegreerde graphics. ** Grafische specificaties kunnen variëren, afhankelijk van de geïnstalleerde CPU.
SATA-poorten	6x SATA 6Gb/s-poorten SATA_1~2 (van B650-chipset) SATA_A1~A4 (van ASM1064)
M.2 SSD-slots	2x M.2-slots (Key M) M2_1-slot (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2280/ 22110 opslagapparaten M2_2-slot (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2260/ 2280 opslagapparaten
RAID	Ondersteunt RAID 0 en RAID 1 voor SATA-opslagapparaten* Ondersteunt RAID 0 en RAID 1 voor M.2 NVMe-opslagapparaten * SATA_A1~A4 ondersteunen geen RAID-functie.
Audio	Realtek® ALC897-codec 7.1-kanaals High Definition Audio
LAN	1x Realtek® 8125BG 2.5Gbps LAN-controller
Wi-Fi & Bluetooth®	AMD Wi-Fi 6E De draadloze module is vooraf geïnstalleerd in het M.2-slot (Key-E) Ondersteunt MU-MIMO TX/RX Ondersteunt 20MHz, 40MHz, 80MHz, 160MHz bandbreedte in 2,4GHz/ 5GHz of 6GHz*-banden Ondersteunt 802.11 a/ b/ g/ n/ ac/ ax ∙ Ondersteunt Bluetooth® 5.2** * Het gebruik van de Wi-Fi 6GHz-band is afhankelijk van Windows 11-ondersteuning en is afhankelijk van de regelgeving van elk land. ** De Bluetooth-versie kan worden bijgewerkt, raadpleeg de website van de Wi-Fi-chipsetleverancier voor meer informatie.
Stroomconnectoren	1x 24-pins ATX-hoofdstroomconnector 2x 8-pins +12V-stroomconnectoren
Interne USB-connectoren	1x USB 3.2 Gen 2 10Gbps Type-C-poort op het voorpaneel (van B650-chipset) 1x USB 3.2 Gen 1 5Gbps-connector (van B650-chipset) Ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0-connectoren (van B650-chipset) Ondersteunt extra 4 USB 2.0-poorten
Ventilatorconnectoren	1x 4-pins CPU-ventilatorconnector 1x 4-pins waterpompventilatorconnector 4x 4-pins systeemventilatorconnectoren
Systeemconnectoren	1x audio-connector op het voorpaneel 2x Systeempaneelconnectoren 1x Chassis Intrusion-connector 1x TPM-moduleconnector 1x Tuning Controller-connector
Jumpers	1x Clear CMOS-jumper 1x OC veilige opstartjumper
LED-functies	1x EZ LED-bedieningsschakelaar 2x 4-pins RGB LED-connectoren 2x 3-pins A-RAINBOW V2 (ARGB Gen2) LED-connectoren 4x EZ Debug LED
Connectoren achterpaneel	1x Flash BIOS-knop 1x DisplayPort 1x HDMI™-poort 1x 2.5 Gbps LAN (RJ45)-poort 3x USB 3.2 Gen 2 10Gbps Type-A-poorten (van CPU) 1x USB 3.2 Gen 2x2 20Gbps Type-C-poort (van B650-chipset) 4x USB 3.2 Gen 1 5Gbps Type-A-poort (van Hub-1074) 2x Wi-Fi-antenneconnectoren 6x audio-aansluitingen
I/O-controller	NUVOTON NCT6687-R-controllerchip
Hardwaremonitor	CPU/ Systeem/ Chipset-temperatuurdetectie CPU/ Systeem/ Pompventilatorsnelheidsdetectie CPU/ Systeem/ Pompventilatorsnelheidsregeling
Formaat	ATX-formaat ∙ 9,6 inch x 12,0 inch (244 mm x 305 mm)
BIOS-functies	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Meertalig
Software	Stuurprogramma's MSI Center CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition

Speciale functies

MSI Center

• Mystic Light
• Ambient Link
• Frozr AI Cooling
• User Scenario
• True Color
• Live Update
• Hardware Monitoring
• Super Charger
• Devices Speed Up
• Smart Image Finder
• MSI Companion
• System Diagnosis
• Smart Fan Control

Thermische functies

• Extended Heatsink Design
• M.2 Shield Frozr
• K7 MOSFET thermal pad / Extra choke pad
• Fan headers (CPU + PUMP + SYSTEM)

Prestaties

• Core Boost
• VRM Power Design (12+2+1 (DRPS))
• Dual CPU Power
• Memory Boost
• Lightning Gen 4 PCI-E / M.2 Slot
• Front USB Type-C
• 2oz Copper thickened PCB

DIY-vriendelijk

• PCI-E Steel Armor
• EZ M.2 Clips
• EZ DEBUG LED
• EZ LED Control
• Flash BIOS Button

Audio

• Audio Boost

RGB-ondersteuning

• Mystic Light Extension (RGB)
• Mystic Light Extension (A-RAINBOW V2)
• Ambient Link Support

BIOS

• Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van uw moederbordpakket. Het zou het volgende moeten bevatten:

Moederbord

• 1x Moederbord

Documentatie

• 1x Snelinstallatiegids
• 1x Wettelijke kennisgeving van de Europese Unie

Kabels

• 1x SATA6Gb/s-kabel

Accessoires

• 1x Wi-Fi-antenneset
• 1x I/O-afscherming
• 2x EZ M.2-clipsets (1 set/pak)

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

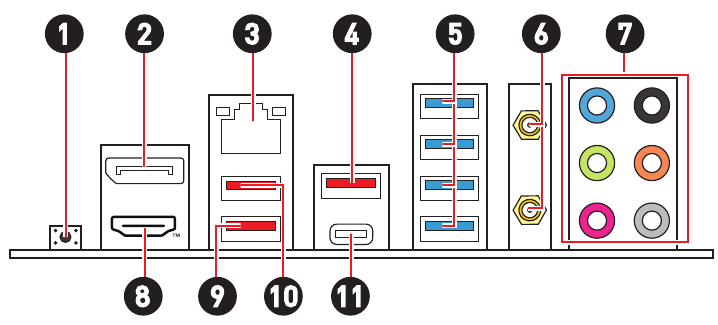

Aansluitingen op het achterpaneel

Item	Beschrijving
1	Flash BIOS button (Flash BIOS-knop) - Raadpleeg de instructies voor meer informatie over het updaten van BIOS met de Flash BIOS button (Flash BIOS-knop).
2	DisplayPort
3	2.5 Gbps LAN-aansluiting
4	USB 3.2 Gen 2 10Gbps Type-A-poort (van CPU)
5	USB 3.2 Gen 1 5Gbps Type-A-poorten (van Hub-1074)
6	Wi-Fi-antenneconnectoren
7	Audio-aansluitingen
8	HDMI™-poort
9	USB 3.2 Gen 2 10Gbps Type-A-poort (van CPU) ∙ Flash BIOS Port (Flash BIOS-poort)
10	USB 3.2 Gen 2 10Gbps Type-A-poort (van CPU))
11	USB 3.2 Gen 2x2 20Gbps Type-C-poort (van B650-chipset)

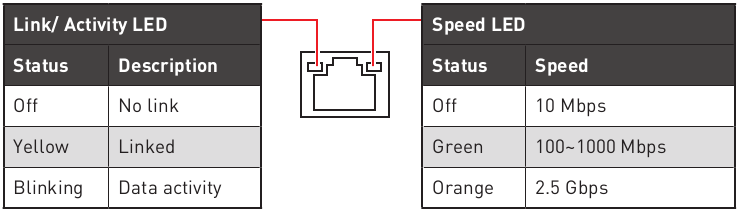

LED-statustabel LAN-poort

Audio-aansluitingen

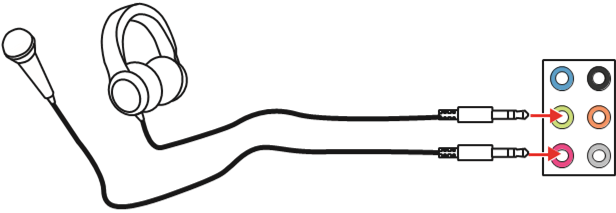

Audio-aansluitingen op hoofdtelefoon- en microfoondiagram

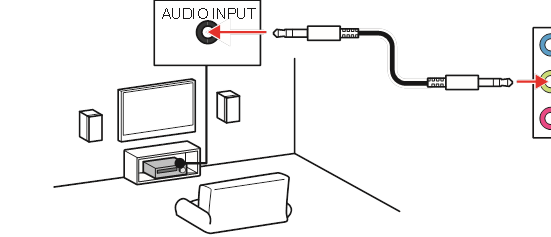

Audio-aansluitingen op stereoluidsprekerdiagram

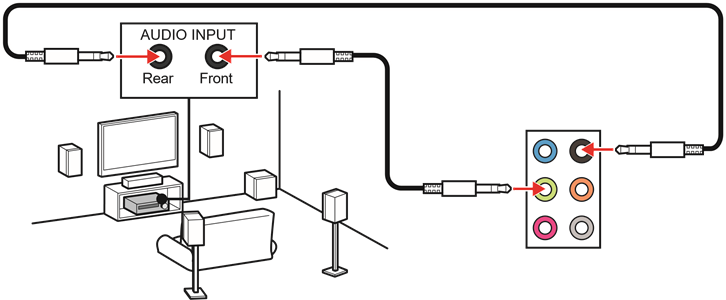

Audio-aansluitingen op 4-kanaals luidsprekerdiagram

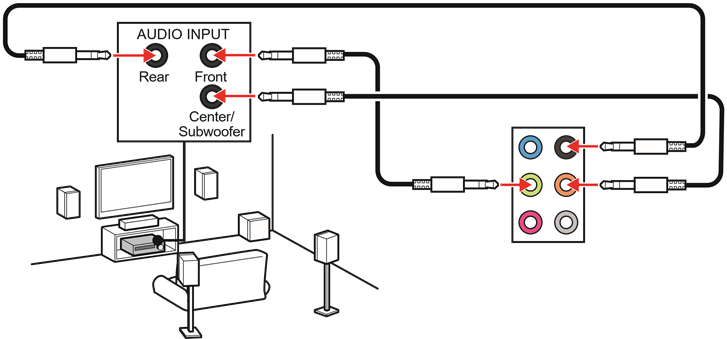

Audio-aansluitingen op 5.1-kanaals luidsprekerdiagram

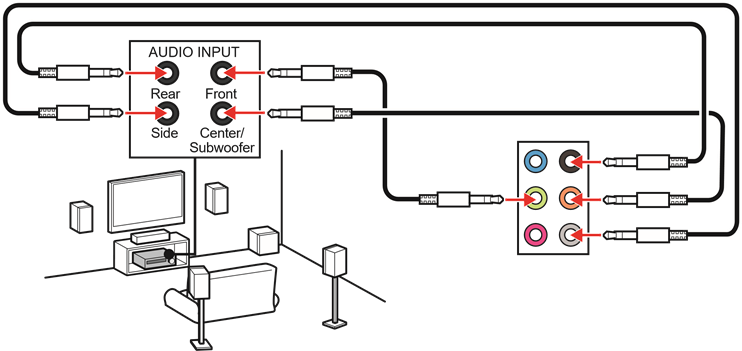

Audio-aansluitingen op 7.1-kanaals luidsprekerdiagram

Antennes installeren

1. Schroef de antennes stevig vast op de antenneconnectoren, zoals hieronder wordt weergegeven.

2. Richt de antennes.

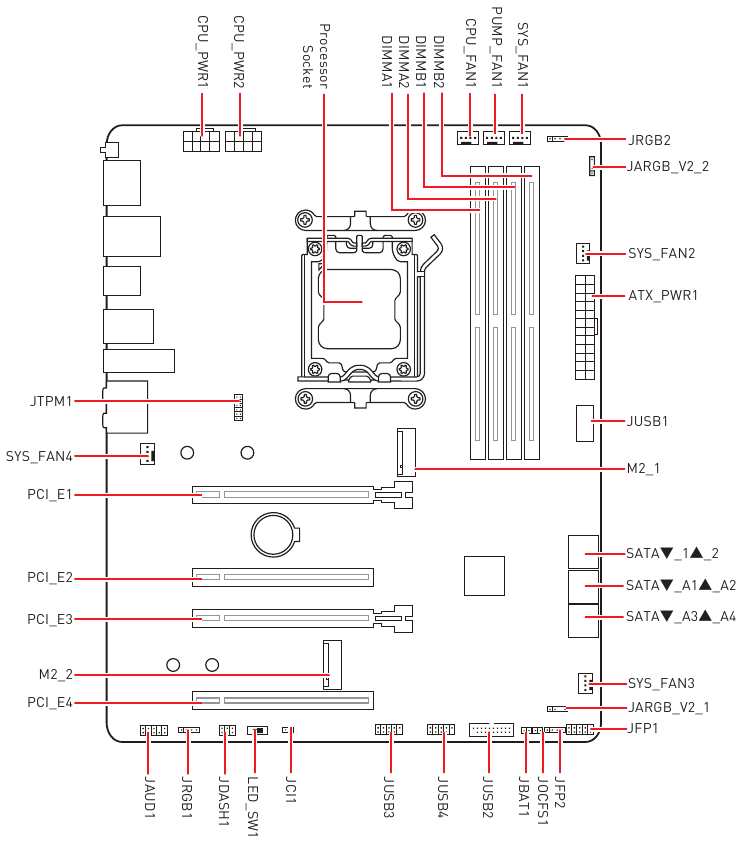

Overzicht van componenten

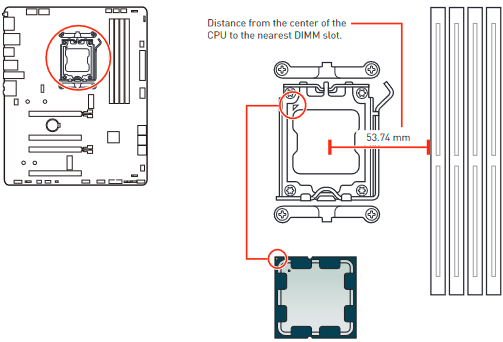

CPU-socket

Introductie van de AM5 CPU

Het oppervlak van de AM5 CPU heeft twee inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

• Wanneer de processor wordt vervangen, kan de systeemconfiguratie worden gewist en het BIOS worden teruggezet naar de standaardwaarden, vanwege de architectuur van de AM5-processor.
• Haal altijd het netsnoer uit het stopcontact voordat u de CPU installeert of verwijdert.
• Bewaar de CPU-beschermkap na de installatie van de processor. MSI behandelt verzoeken om Return Merchandise Authorization (RMA) alleen als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
• Vergeet bij het installeren van een CPU nooit om een CPU-koeler te installeren. Een CPU-koeler is noodzakelijk om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
• Controleer of de CPU-koeler goed is afgesloten met de CPU voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en het koellichaam om de warmteafvoer te verbeteren.
• Wanneer de CPU niet is geïnstalleerd, bescherm dan altijd de CPU-socketpinnen door de socket af te dekken met de plastic dop.
• Als u een aparte CPU en koellichaam/koeler hebt gekocht, raadpleeg dan de documentatie in de koellichaam/koeler verpakking voor meer informatie over de installatie.
• Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u gaat overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten overklokken kunnen verdragen. Elke poging om buiten de productspecificaties te werken wordt niet aanbevolen. MSI® garandeert geen schade of risico's veroorzaakt door ondeskundig gebruik buiten de productspecificaties.

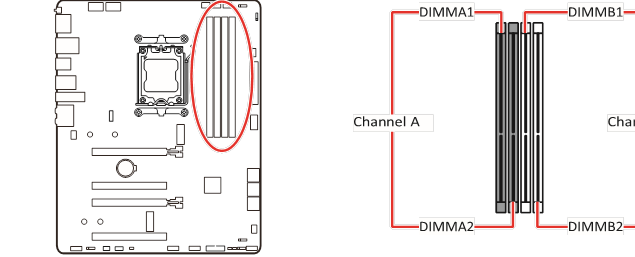

DIMM-sleuven

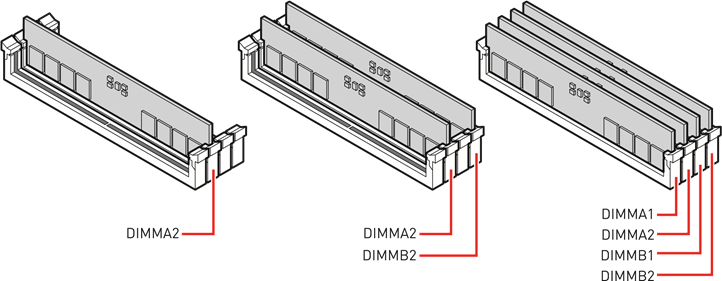

Aanbeveling voor installatie van geheugenmodules

• Plaats de geheugenmodules altijd eerst in de DIMMA2-sleuf.
• Om de stabiliteit van het systeem voor de Dual-channelmodus te garanderen, moeten de geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
• Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij het overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency (DRAM-frequentie) om de geheugenfrequentie in te stellen als u het geheugen wilt gebruiken op de aangegeven frequentie of op een hogere frequentie.
• Het wordt aanbevolen om een efficiënter geheugenkoelsysteem te gebruiken voor de installatie van volledige DIMM's of overklokken.
• De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
• Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

PCI_E1~4: PCIe-uitbreidingssleuven

PCI_E1: PCIe 4.0 x16 (van CPU)
PCI_E2: PCIe 3.0 x1 (van B650-chipset)
PCI_E3: PCIe 4.0 x4 (van B650-chipset)
PCI_E4: PCIe 3.0 x1 (van B650-chipset)

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel gebruiken, zoals de MSI Graphics Card Bolster om het gewicht te ondersteunen en vervorming van de sleuf te voorkomen.
• Voor een enkele PCIe x16-uitbreidingskaartinstallatie met optimale prestaties wordt het gebruik van de PCI_E1-sleuf aanbevolen.
• Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en haalt u de stekker van het netsnoer uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren of er noodzakelijke extra hardware- of softwarewijzigingen zijn.

M2_1~2: M.2-sleuven (Key M)

Als uw M.2 SSD is uitgerust met een eigen koellichaam, verwijder dan de M.2-plaat of rubberen kubus in de M.2-sleuf voordat u de M.2 SSD installeert. Installeer het koellichaam dat bij uw moederbord is geleverd niet opnieuw.

M.2-module installeren in de M2_1-sleuf

1. Maak de schroeven van het M.2 Shield Frozr-koellichaam los.
2. Til het M.2 Shield Frozr-koellichaam omhoog en verwijder het.

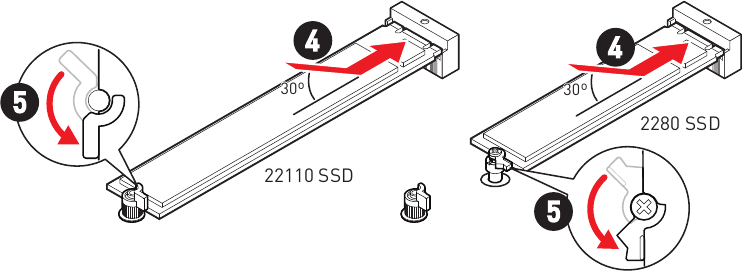

3. Installeer de meegeleverde EZ M.2 Clip-kit in de M.2-sleuf op basis van de 2280 SSD-lengte. Sla deze stap over als u een 22110 SSD installeert.

4. Plaats uw M.2 SSD in de M.2-sleuf onder een hoek van 30 graden.
5. Draai de EZ M.2 Clip om de M.2 SSD vast te zetten.

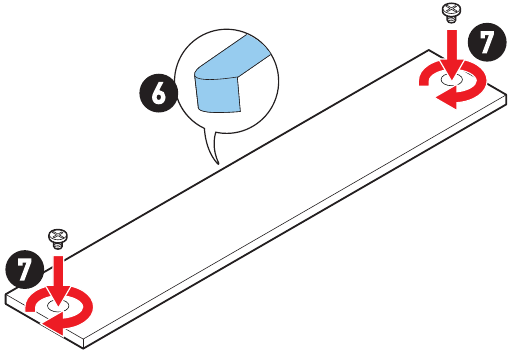

6. Verwijder de beschermfolie van de thermische pads onder het M.2 Shield Frozr-koellichaam.
7. Plaats het M.2 Shield Frozr-koellichaam terug en zet het vast.

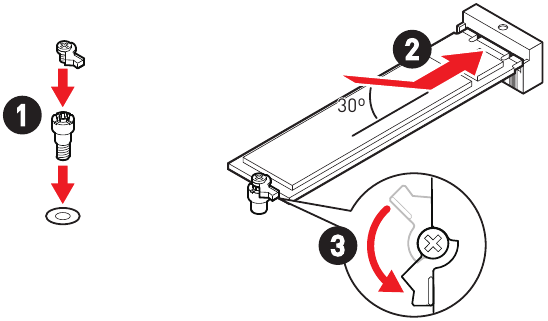

M.2-module installeren in de M2_2-sleuf

1. Installeer de meegeleverde EZ M.2 Clip-kit in de M.2-sleuf op basis van uw SSD-lengte.
2. Plaats uw M.2 SSD in de M.2-sleuf onder een hoek van 30 graden.
3. Draai de EZ M.2 Clip om de M.2 SSD vast te zetten.

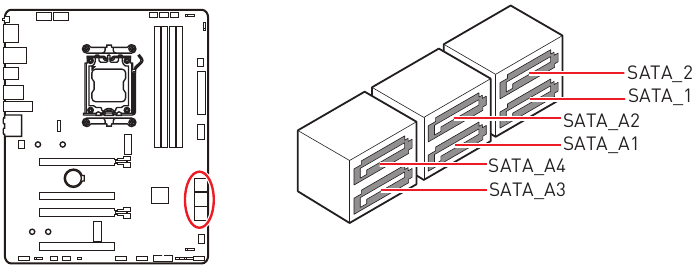

SATA_1~2, SATA_A1~A4: SATA 6Gb/s-connectoren

Dit zijn de interfacepoorten voor SATA 6Gb/s. Elke connector kan worden aangesloten op één SATA-apparaat.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de overdracht.
• SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

JAUD1: Front Audio Connector (voorste audioconnector)
Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	MIC L	2	Aarde
3	MIC R	4	NC
5	Head Phone R	6	MIC Detection
7	SENSE_SEND	8	Geen pin
9	Head Phone L	10	Head Phone Detection

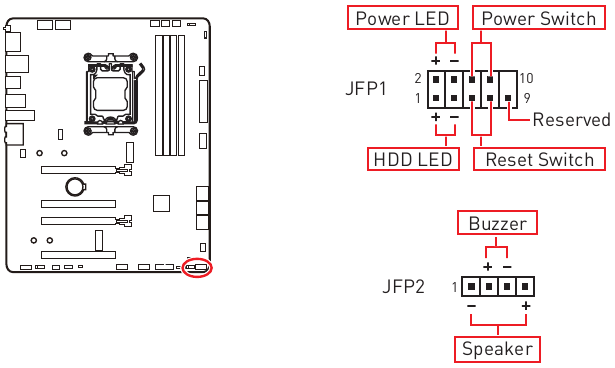

JFP1, JFP2: Front Panel Connectors (connectoren voor voorpaneel)
De JFP1-connector regelt het inschakelen, opnieuw instellen en de LED's op uw pc-behuizing/chassis. Met de headers voor de aan/uit-schakelaar/reset-schakelaar kunt u de aan/uit-knop/reset-knop aansluiten. De Power LED-header maakt verbinding met het LED-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor Buzzer en Speaker (zoemer en luidspreker). Raadpleeg de volgende afbeeldingen hieronder om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat de Power LED en HDD LED een positieve en negatieve verbinding hebben, u moet de kabel verbinden met de bijbehorende positieve en negatieve poort op het moederbord. Anders werken de LED's niet goed.

CPU_PWR1~2, ATX_PWR1: Stroomconnectoren
Met deze connectoren kunt u een ATX-voeding aansluiten.

CPU_PWR1~2

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Aarde
3	Aarde	4	Aarde
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	+3.3V	2	+3.3V
3	Aarde	4	+5V
5	Aarde	6	+5V
7	Aarde	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Aarde	16	PS-ON#
17	Aarde	18	Aarde
19	Aarde	20	Res
21	+5V	22	+5V
23	+5V	24	Aarde

• Zorg ervoor dat alle stroomkabels goed zijn aangesloten op een geschikte ATX-voeding om een stabiele werking van het moederbord te garanderen.

JCI1: Chassis Intrusion Connector (connector voor indringing in chassis)
Met deze connector kunt u de kabel van de chassis-indringingsschakelaar aansluiten.


Normaal (standaard)

Activeer de gebeurtenis voor indringing in het chassis

Een chassis-indringingsdetector gebruiken

1. Sluit de JCI1-connector aan op de chassis-indringingsschakelaar/sensor op het chassis.
2. Sluit de chassisdeksel.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration (BIOS > INSTELLINGEN > Beveiliging > Chassis Intrusion Configuration).
4. Stel Chassis Intrusion in op Enabled (ingeschakeld).
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (ja) te selecteren.
6. Zodra de chassisdeksel weer wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De waarschuwing voor indringing in het chassis resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration (BIOS > INSTELLINGEN > Beveiliging > Chassis Intrusion Configuration).
2. Stel Chassis Intrusion in op Reset (resetten).
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (ja) te selecteren.

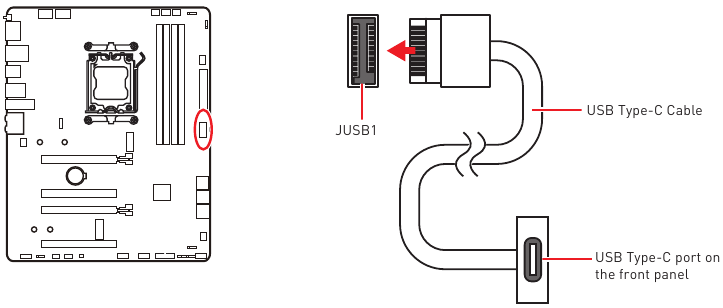

JUSB1: USB 3.2 Gen 2 10Gbps Type-C front panel Connector (USB 3.2 Gen 2 10Gbps Type-C-connector voor voorpaneel)
Met deze connector kunt u een USB Type-C-connector op het voorpaneel aansluiten. De connector heeft een foolproof ontwerp. Wanneer u de kabel aansluit, moet u ervoor zorgen dat u deze met de juiste richting aansluit.

JUSB2: USB 3.2 Gen 1 Connector
Met deze connectoren kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Power	2	USB3_RX_DN
3	USB3_RX_DP	4	Aarde
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Aarde	8	USB2.0-
9	USB2.0+	10	Aarde
11	USB2.0+	12	USB2.0-
13	Aarde	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Aarde
17	USB3_RX_DP	18	USB3_RX_DN
19	Power	20	Geen pin

Merk op dat de Power- en Ground-pinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.

JUSB3~4: USB 2.0 Connectors (USB 2.0-connectoren)
Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Aarde	8	Aarde
9	Geen pin	10	NC

• Let op dat de VCC- en aardepinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het MSI Center-hulpprogramma.

JTPM1: TPM-moduleconnector
Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer details en toepassingen.

Pin	Signaalnaam	Pin	Signaalnaam
1	SPI Power	2	SPI Chip Select
3	Master In Slave Out (SPI-gegevens)	4	Master Out Slave In (SPI-gegevens)
5	Gereserveerd	6	SPI-klok
7	Aarde	8	SPI Reset
9	Gereserveerd	10	Geen pin
11	Gereserveerd	12	Interrupt Request

CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: ventilatorconnectoren
Ventilatorconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. PWM-modus ventilatorconnectoren leveren een constante 12V-uitgang en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. DC-modus ventilatorconnectoren regelen de ventilatorsnelheid door de spanning te wijzigen. De automatische modus ventilatorconnectoren kunnen automatisch de PWM- en DC-modus detecteren.
U kunt ventilatoren bedienen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Vink de Smart Fan Mode (Slimme ventilatormodus) aan, de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode (Slimme ventilatormodus) uit, de ventilator draait op maximale snelheid.

Zorg ervoor dat de ventilatoren goed werken na het schakelen van de PWM/DC-modus.

Pin-definitie PWM-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	+12V
3	Sense	4	Snelheidsregelsignaal

Pin-definitie DC-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Spanningsregeling
3	Sense	4	NC

Specificaties ventilatorconnector

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	Automatische modus	3A	36W
PUMP_FAN1	PWM-modus	3A	36W
SYS_FAN1~4	DC-modus	2A	24W

JBAT1: Clear CMOS (BIOS resetten) jumper
Er is een CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.


Gegevens behouden (standaard)

CMOS wissen/BIOS resetten

BIOS resetten naar standaardwaarden

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te kortsluiten.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en schakel de computer in.

BAT1: CMOS-batterij
Als de CMOS-batterij leeg is, wordt de tijd in het BIOS gereset en gaan de gegevens van de systeemconfiguratie verloren. In dit geval moet u de CMOS-batterij vervangen.

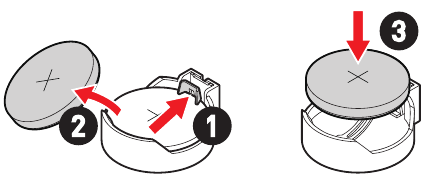

CMOS-batterij vervangen

1. Duw de borgclip om de batterij los te maken.
2. Verwijder de batterij uit de socket.
3. Installeer de nieuwe CR2032-knoopcelbatterij met het +-teken naar boven gericht. Zorg ervoor dat de houder de batterij stevig vasthoudt.


JRGB1~2: RGB LED-connectoren
Met de JRGB-connectoren kunt u de 5050 RGB LED-strips 12V aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	+12V	2	G
3	R	4	B

Aansluiting RGB LED-strip

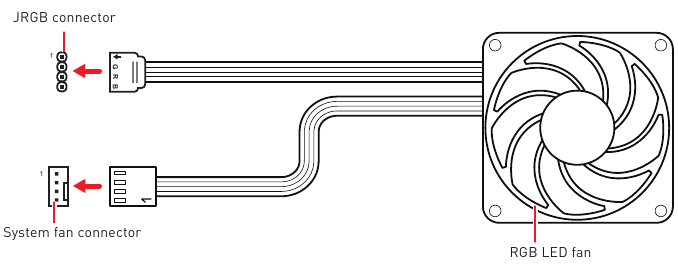

Aansluiting RGB LED-ventilator

• De JRGB-connector ondersteunt tot 2 meter aaneengesloten 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED-connectoren
Met de JARGB_V2-connectoren kunt u de ARGB Gen2 en de ARGB-gebaseerde LED-strips aansluiten. De JARGB_V2-connector ondersteunt maximaal 240 individueel adresseerbare RGB-LED's met een maximaal vermogen van 3A (5V).

Pin	Signaalnaam	Pin	Signaalnaam
1	+5V	2	Gegevens
3	Geen pin	4	Aarde

Aansluiting adresseerbare RGB LED-strip

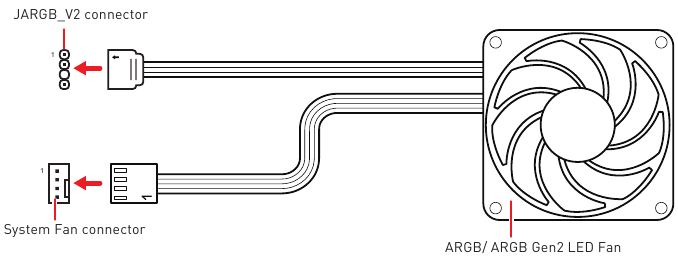

Aansluiting adresseerbare RGB LED-ventilator

Sluit niet het verkeerde type LED-strips aan. De JRGB-connector en de JARGB_V2-connector leveren verschillende spanningen en het aansluiten van de ARGB 5V LED-strip op de JRGB-connector zal schade aan de LED-strip veroorzaken.

• Als u de ARGB Gen1- en ARGB Gen2 LED-strips op dezelfde connector aansluit, kan dit problemen veroorzaken. Meng de ARGB Gen1 LED- en de ARGB Gen2 LED-strips niet door elkaar.
• Het wordt aanbevolen om LED-strips met dezelfde specificatie te installeren om de beste effecten te bereiken.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de adresseerbare RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

JOCFS1: Safe Boot Jumper
Deze jumper wordt gebruikt voor Safe Boot. Eenmaal ingeschakeld, start het systeem op met de standaardinstellingen en een lagere PCIe-modus (van CPU).

Normaal (standaard)
Opstarten met de opgeslagen BIOS-instellingen.

Ingeschakeld
Pas de standaard BIOS-instellingen en een lagere PCIe-modus (van CPU) toe voor Safe Boot.

JDASH1: Aansluiting tuningcontroller
Deze aansluiting wordt gebruikt om een optionele module voor de tuningcontroller aan te sluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Geen pin	2	NC
3	MCU_SMB_SCL_M	4	MCU_SMB_SDA_M
5	VCC5	6	Aarde

Onboard-leds

EZ Debug-led

Deze leds geven de debugstatus van het moederbord aan.

CPU - geeft aan dat de CPU niet wordt gedetecteerd of defect is.
DRAM - geeft aan dat DRAM niet wordt gedetecteerd of defect is.
VGA - geeft aan dat de GPU niet wordt gedetecteerd of defect is.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd of defect is.

LED_SW1: EZ LED Control

Deze schakelaar wordt gebruikt om alle leds van het moederbord in/uit te schakelen.

OS, stuurprogramma's en MSI Center installeren

Download en update de nieuwste hulpprogramma's en stuurprogramma's op www.msi.com

Windows 10/ Windows 11 installeren

1. Schakel de computer in.
2. Plaats de Windows 10/ Windows 11 installatieschijf/USB in uw computer.
3. Druk op de knop Opnieuw opstarten op de computerbehuizing.
4. Druk op de toets F11 tijdens de computer POST (Power-On Self Test) om in het Boot (opstart) te komen Menu.
5. Selecteer de Windows 10/ Windows 11 installatieschijf/USB in het Boot Menu.
6. Druk op een willekeurige toets als het scherm het bericht Toets indrukken om op te starten vanaf CD of DVD... toont. Als dit niet het geval is, sla deze stap over.
7. Volg de instructies op het scherm om Windows 10/ Windows 11 te installeren.

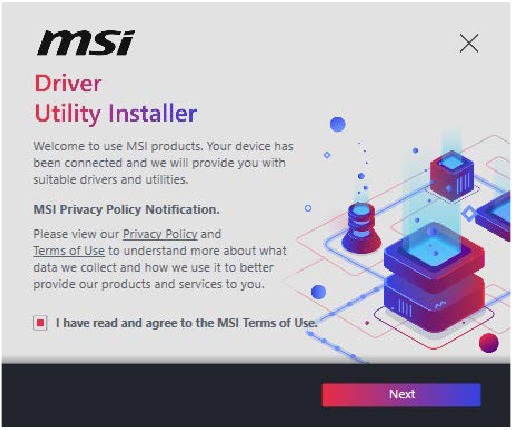

Stuurprogramma's installeren met MSI Driver Utility Installer

• Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 10/ Windows 11. Het wordt aanbevolen om het LAN-stuurprogramma te installeren voordat u stuurprogramma's installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om het LAN-stuurprogramma voor uw moederbord te installeren.
• De MSI Driver Utility Installer verschijnt slechts eenmalig. Als u het tijdens het proces annuleert of sluit, raadpleegt u het hoofdstuk Live Update van de MSI Center-handleiding om de stuurprogramma's te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de stuurprogramma's te downloaden.
• MSI Driver Utility Installer moet via internet worden geïnstalleerd.

1. Start uw computer op in Windows 10/ Windows 11.
2. Selecteer Start > Instellingen > Windows Update en selecteer vervolgens Controleren op updates.
3. MSI Driver Utility Installer verschijnt automatisch.

4. Selecteer het selectievakje Ik heb de MSI-gebruiksvoorwaarden gelezen en ga ermee akkoord en klik vervolgens op Next (Volgende).

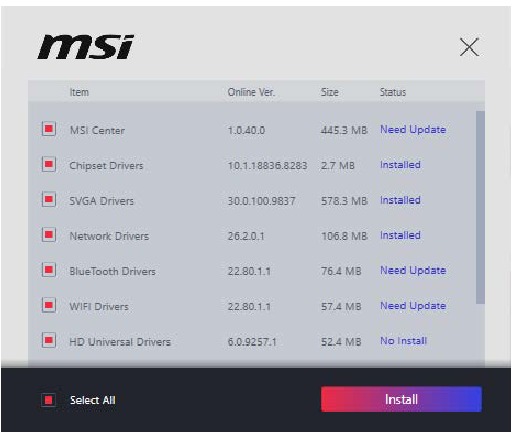

5. Schakel het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek in en klik op Install (Installeren) om MSI Center en stuurprogramma's te installeren. De installatievoortgang wordt onderaan weergegeven.

6. Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

MSI Center

MSI Center is een applicatie waarmee u eenvoudig spelinstellingen kunt optimaliseren en soepel software voor het maken van inhoud kunt gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

MSI Center-gebruikershandleiding

Als u meer informatie over MSI Center wilt weten, raadpleegt u http://download.msi.com/manual/mb/MSICENTER.pdf of scant u de QR-code om toegang te krijgen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken en het zal BIOS in de toekomst volledig vervangen. De MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

• Snel opstarten - UEFI kan het besturingssysteem direct opstarten en het BIOS-zelftestproces opslaan. En elimineert ook de tijd om over te schakelen naar de CSM-modus tijdens POST.
• Ondersteuning voor harde schijfpartities groter dan 2 TB.
• Ondersteunt meer dan 4 primaire partities met een GUID Partition Table (GPT).
• Ondersteunt een onbeperkt aantal partities.
• Ondersteunt volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteunt veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat er geen malware met het opstartproces knoeit.

Incompatibele UEFI-gevallen

• 32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen Windows 10/ Windows 11 64-bits besturingssysteem.
• Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan het een waarschuwingsbericht weergeven There is no GOP (Graphics Output protocol) support detected in this graphics card.

We raden u aan deze te vervangen door een grafische kaart die GOP/UEFI ondersteunt of om CPU met geïntegreerde grafische kaart te gebruiken voor een normale functie.

Hoe de BIOS-modus controleren?

1. Schakel uw computer in.
2. Druk op de toets Delete (Verwijderen), wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het instellingenmenu te openen, F11 om het opstartmenu te openen) tijdens het opstartproces op het scherm verschijnt.
3. Nadat u de BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.


BIOS Setup

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet always keep the default settings (altijd de standaardinstellingen behouden) om mogelijke systeemschade of het niet opstarten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden continu bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en mag deze alleen ter referentie worden gebruikt. U kunt ook het HELP-informatiepaneel raadplegen voor de beschrijving van het BIOS-item.
• De BIOS-schermen, opties en instellingen variëren afhankelijk van uw systeem.

BIOS Setup openen

Druk op de toets Delete (Verwijderen), wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het instellingenmenu te openen, F11 om het opstartmenu te openen) tijdens het opstartproces op het scherm verschijnt.

Functietoets

F1:	Algemene Help-lijst
F2:	Een favoriet item toevoegen/verwijderen
F3:	Menu Favorieten openen
F4:	Menu CPU-specificaties openen
F5:	Memory-Z-menu openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen de geavanceerde modus en de EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijziging opslaan en opnieuw instellen*
F12:	Een schermafbeelding maken en opslaan op een USB-flashstation (alleen FAT/ FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS-gebruikershandleiding

Als u meer instructies wilt over het instellen van de BIOS, raadpleegt u https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf of scant u de QR-code om toegang te krijgen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

• Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
• Sluit de Clear CMOS-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte Clear CMOS-jumper voor het resetten van BIOS.

BIOS updaten

BIOS updaten met M-FLASH

Voor het updaten:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. Sla vervolgens het BIOS-bestand op in het USB-flashstation.

BIOS updaten:

1. Schakel over naar de doel-BIOS-ROM met de Multi-BIOS-schakelaar. Sla deze stap over als uw moederbord deze schakelaar niet heeft.
2. Plaats het USB-flashstation met het updatebestand in de USB-poort.
3. Raadpleeg de volgende methoden om de flashmodus te openen.
   • Start opnieuw op en druk op de toets Ctrl + F5 tijdens POST en klik op Yes (Ja) om het systeem opnieuw op te starten.
     Press <Ctrl+F5> to activate M-Flash for BIOS update. (Druk op <Ctrl+F5> om M-Flash te activeren voor BIOS-update.)

   • Start opnieuw op en druk op de toets Del (Verwijderen) tijdens POST om de BIOS te openen. Klik op de knop M-FLASH en klik op Yes (Ja) om het systeem opnieuw op te starten.

4. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
5. Wanneer u wordt gevraagd om op Yes (Ja) te klikken, start u het herstellen van de BIOS.
6. Nadat het flashingproces 100% is voltooid, start het systeem automatisch opnieuw op.

De BIOS updaten met MSI Center

Voor het updaten:

1. Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
2. Sluit alle andere applicatiesoftware voordat u de BIOS bijwerkt.

De BIOS updaten:

1. Installeer en start MSI Center en ga naar de Support-pagina.
2. Selecteer Live Update en klik op de knop Advance (Geavanceerd).
3. Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
4. De installatieherinnering verschijnt en klik vervolgens op de knop Install (Installeren).
5. Het systeem start automatisch opnieuw op om de BIOS bij te werken.
6. Nadat het flashingproces 100% is voltooid, start het systeem automatisch opnieuw op.

BIOS updaten met de Flash BIOS-knop

1. Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI®-website.
2. Hernoem het BIOS-bestand naar MSI.ROM en sla het op in de root van het USB-opslagapparaat.
3. Sluit de voeding aan op CPU_PWR1 en ATX_PWR1. (Het is niet nodig om CPU en geheugen te installeren.)
4. Sluit het USB-opslagapparaat met het MSI.ROM-bestand aan op de Flash BIOS-poort op het achterpaneel.
5. Druk op de Flash BIOS Button (Flash BIOS-knop) om BIOS bij te werken en de led begint te knipperen.
6. De led gaat uit wanneer het proces is voltooid.

Veiligheidsinformatie

• De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Neem de volgende instructies in acht om een succesvolle computerassemblage te garanderen.
• Zorg ervoor dat alle componenten stevig zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet opstart.
• Houd het moederbord bij de randen vast om te voorkomen dat u gevoelige componenten aanraakt.
• Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaadt u zichzelf van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatisch afgeschermde container of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing zitten.
• Start de computer niet op voordat de installatie is voltooid. Dit kan leiden tot permanente schade aan de componenten en letsel bij de gebruiker.
• Als u hulp nodig hebt tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de voeding uit en haal het netsnoer uit het stopcontact voordat u een computeronderdeel installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit. ∙ Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
  • Er is vloeistof in de computer binnengedrongen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet aan de praat krijgen volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), het kan het moederbord beschadigen.

Referenties

• MSI® HOW-TO frontpaneelconnectoren (JFP1) installeren - YouTube
• MSI® HOW-TO SATA HDD installeren - YouTube
• MSI® HOW-TO grafische kaart installeren op PCIe x16-sleuf met vlinderslot - YouTube
• MSI® HOW TO AMD AM5 CPU installeren/verwijderen - YouTube
• MSI® HOW-TO DIMM-geheugenmodules installeren of verwijderen - YouTube
• MSI® HOW-TO moederbord installeren met momentschroevendraaier - YouTube
• MSI® HOW-TO voedingsconnectoren installeren - YouTube
• MSI - Doorverwijzen
• http://download.msi.com/manual/mb/MSICENTER.pdf
• https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI PRO B650-P WIFI - Moederbordhandleiding

Beschikbare talen
