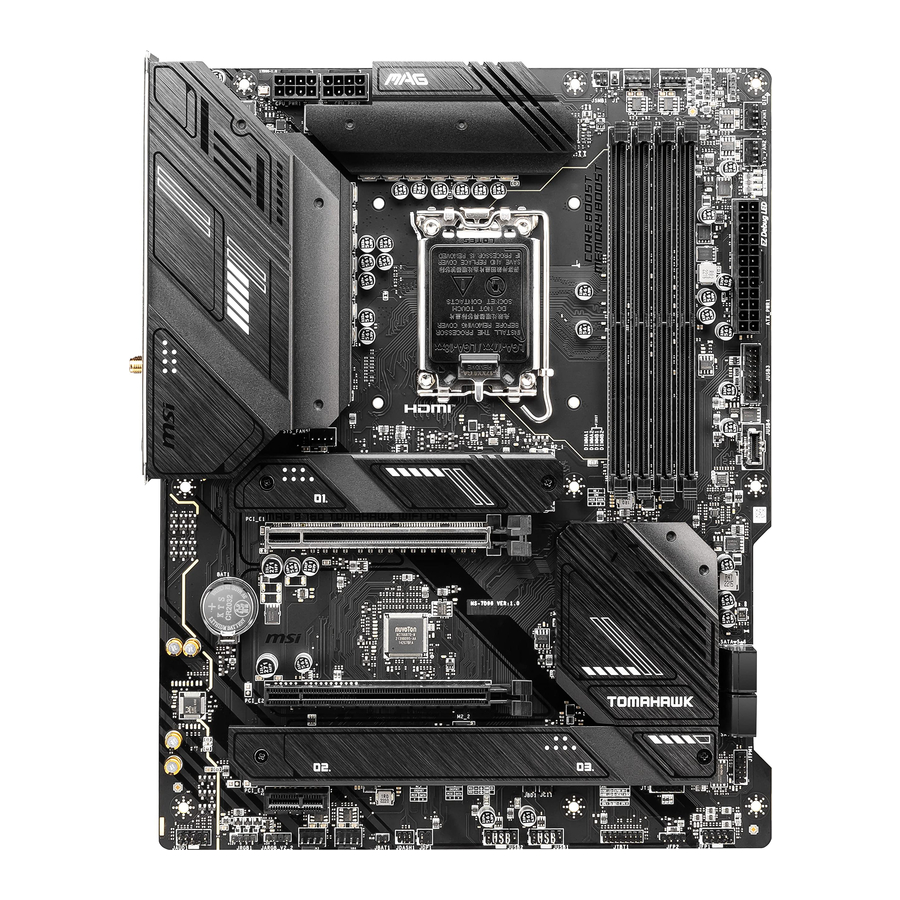

MSI MAG B760 TOMAHAWK WIFI DDR4 - Moederbordhandleiding

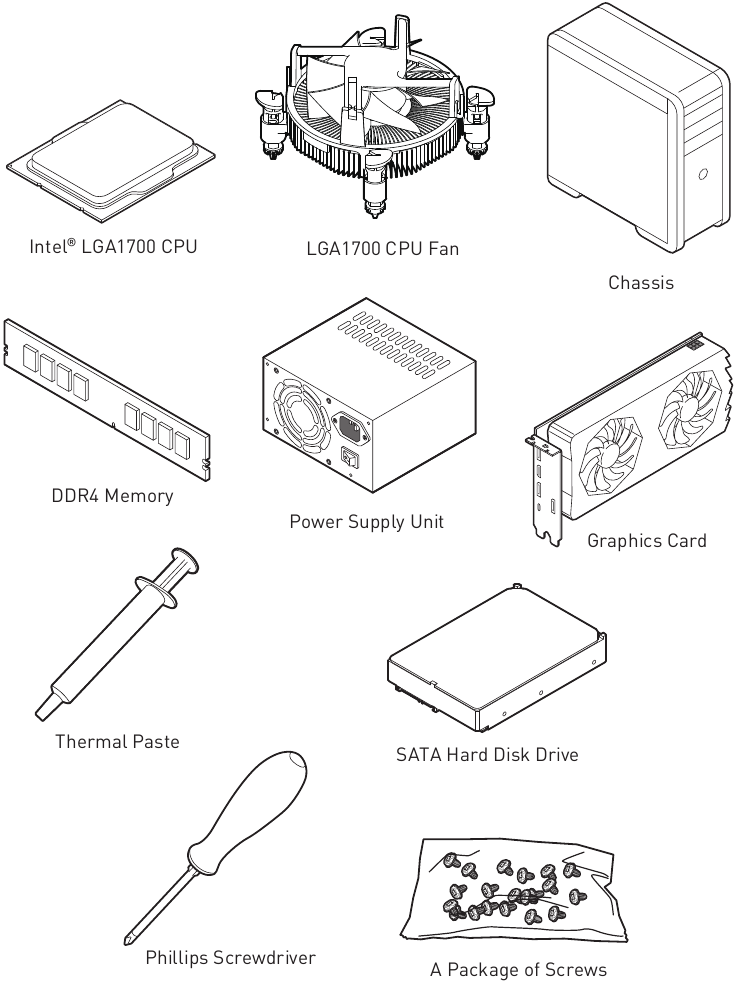

Gereedschap en componenten voorbereiden

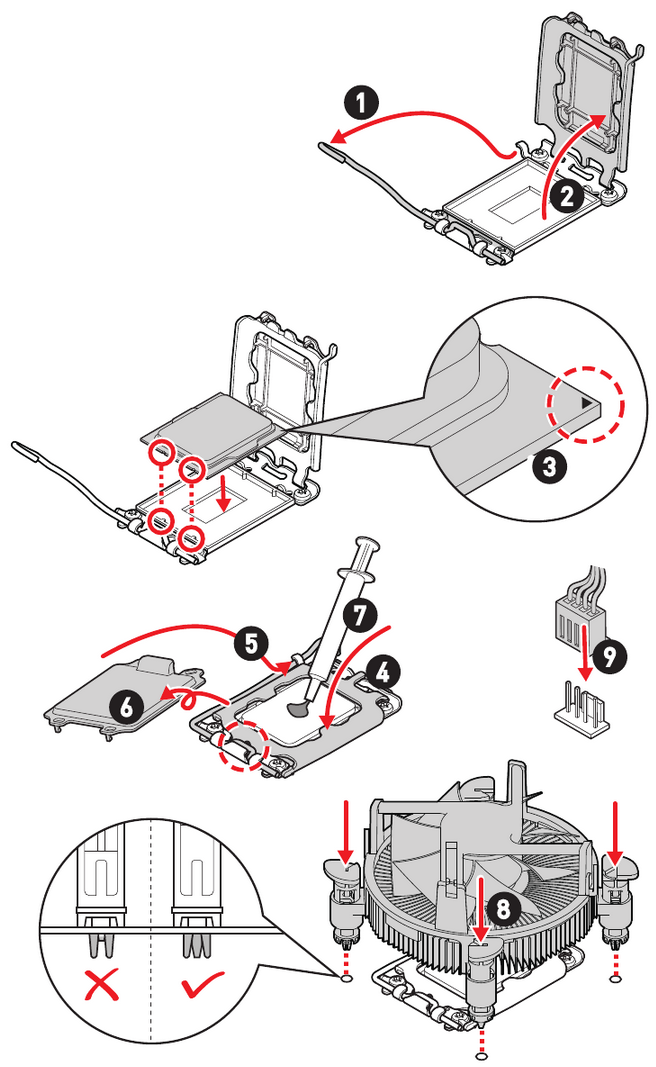

Een processor installeren

• https://youtu.be/KMf9oIDsGes

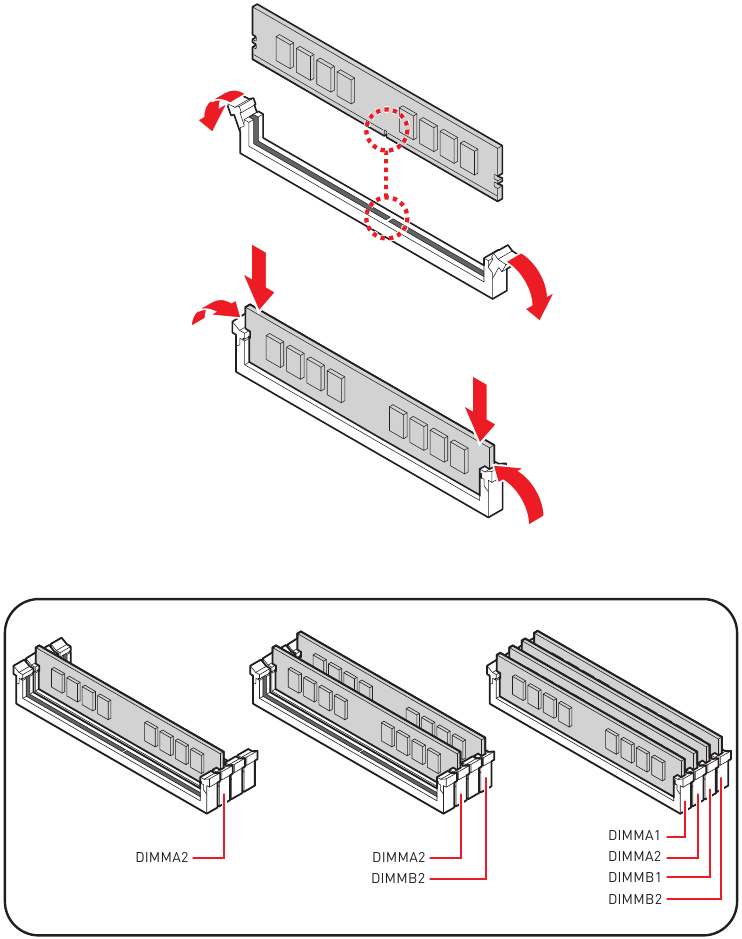

DDR4-geheugen installeren

• https://youtu.be/XiNmkDNZcZk

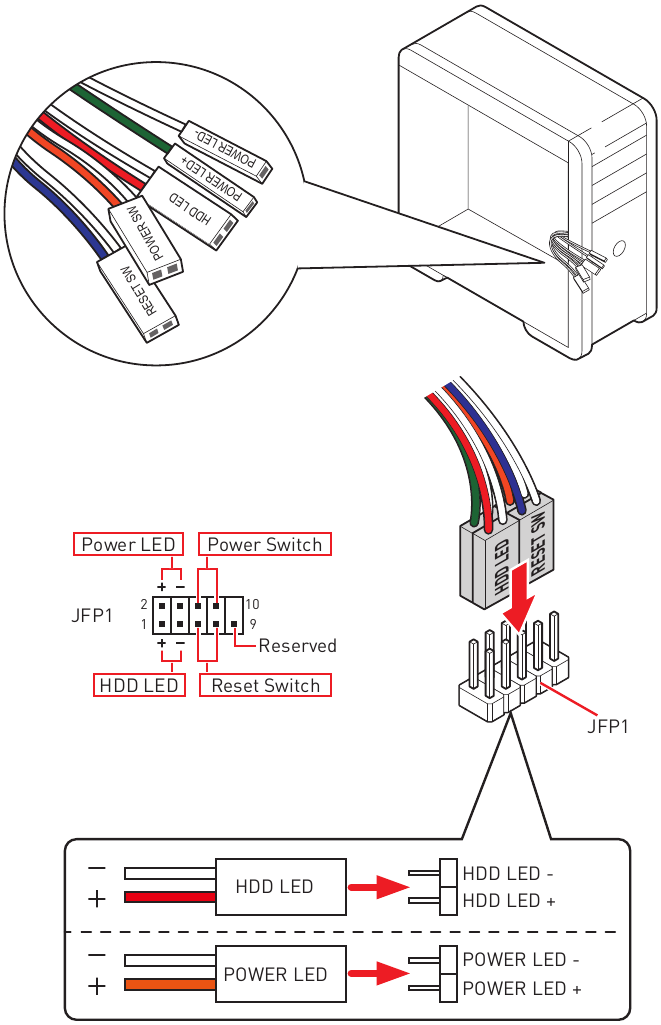

De header van het voorpaneel aansluiten

• http://youtu.be/DPELIdVNZUI

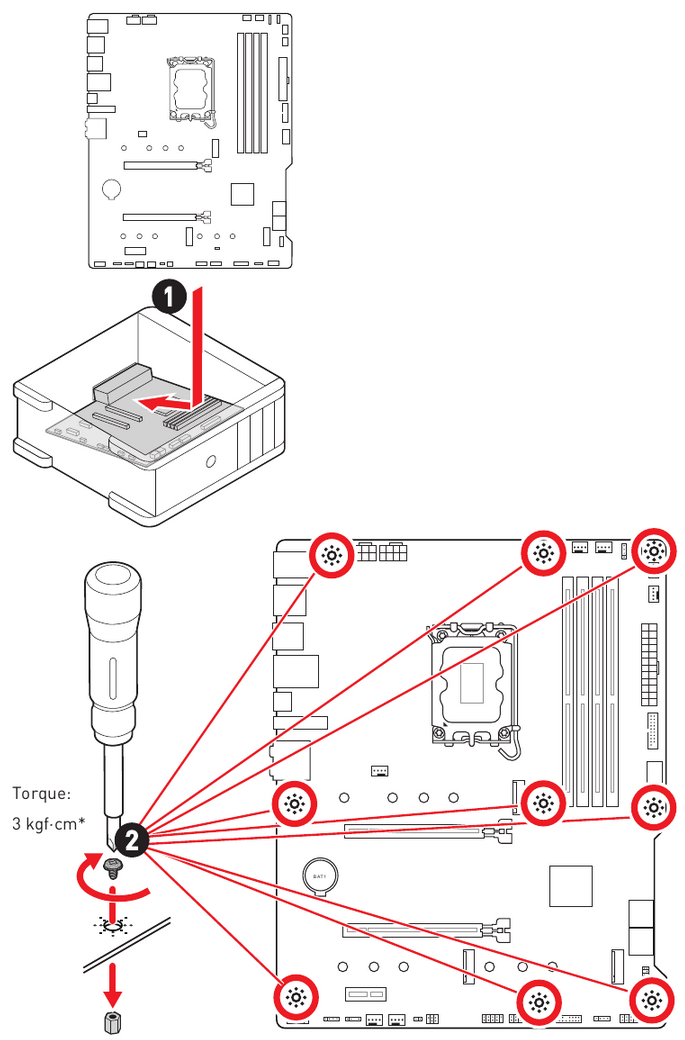

Het moederbord installeren

*3 kgf·cm = 0.3 N·m = 2.6 lbf·in

• https://youtu.be/wWI6Qt51Wnc

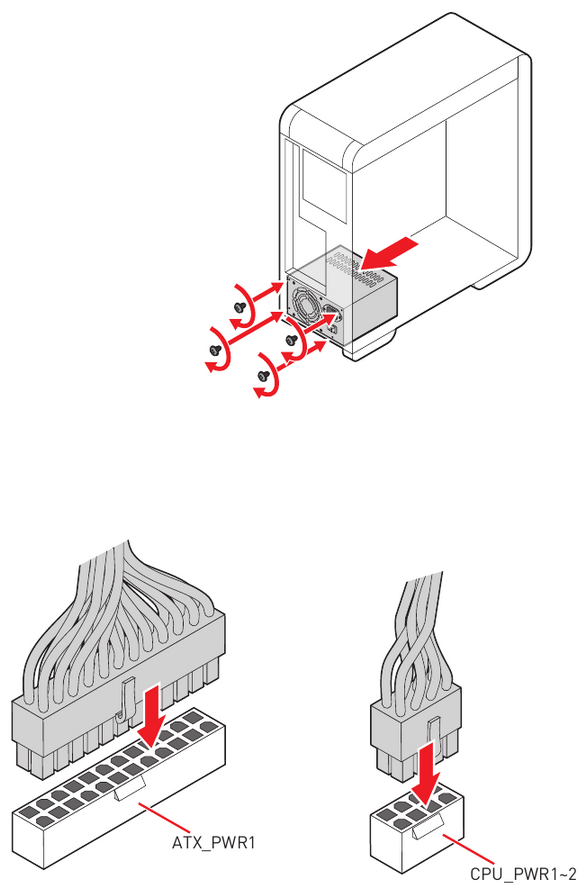

De stroomconnectoren aansluiten

• http://youtu.be/gkDYyR_83I4

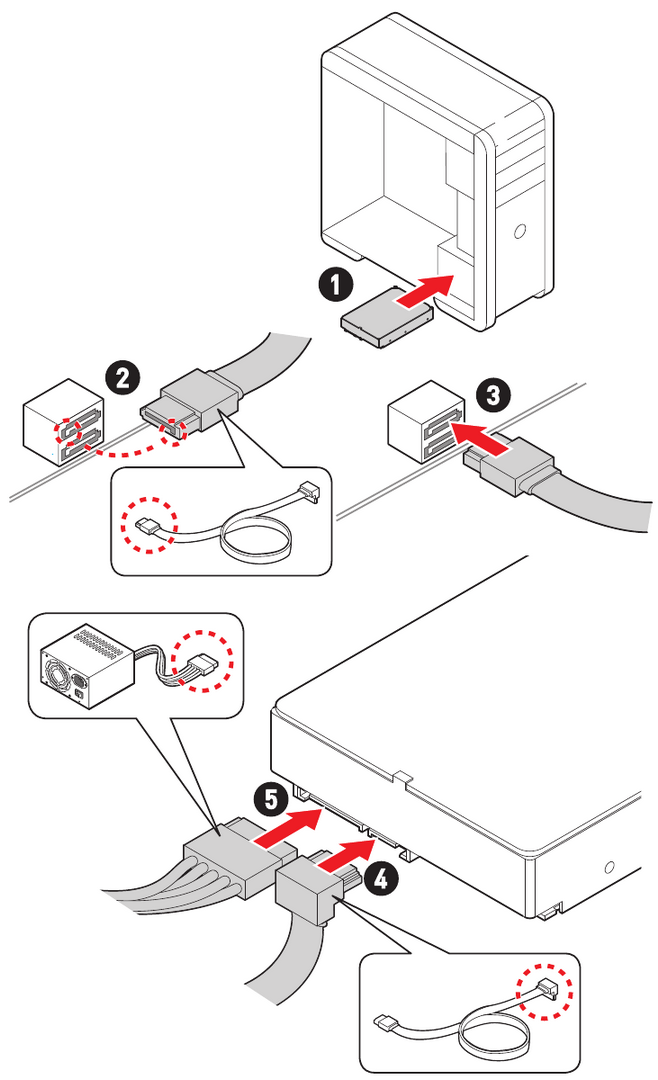

SATA-schijven installeren

• http://youtu.be/RZsMpqxythc

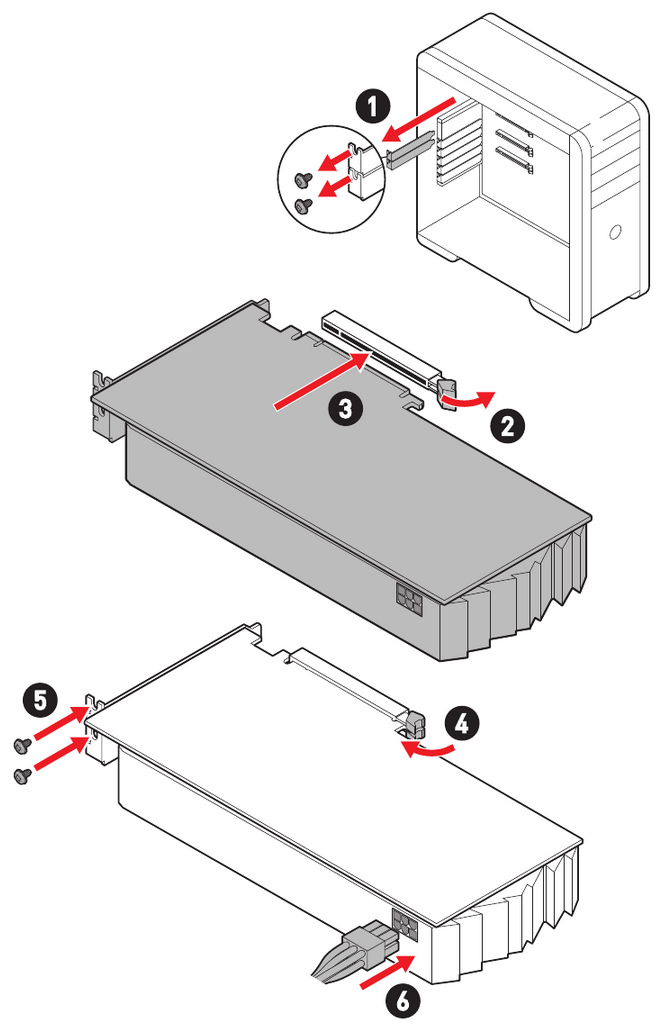

Een grafische kaart installeren

• http://youtu.be/mG0GZpr9w_A

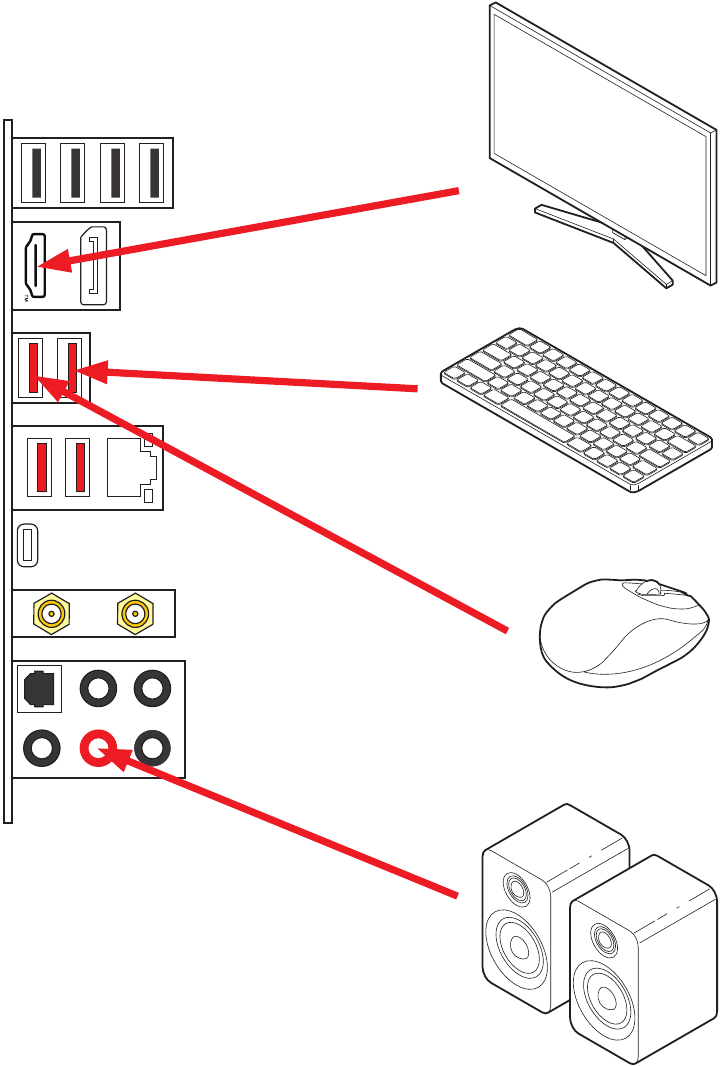

Randapparatuur aansluiten

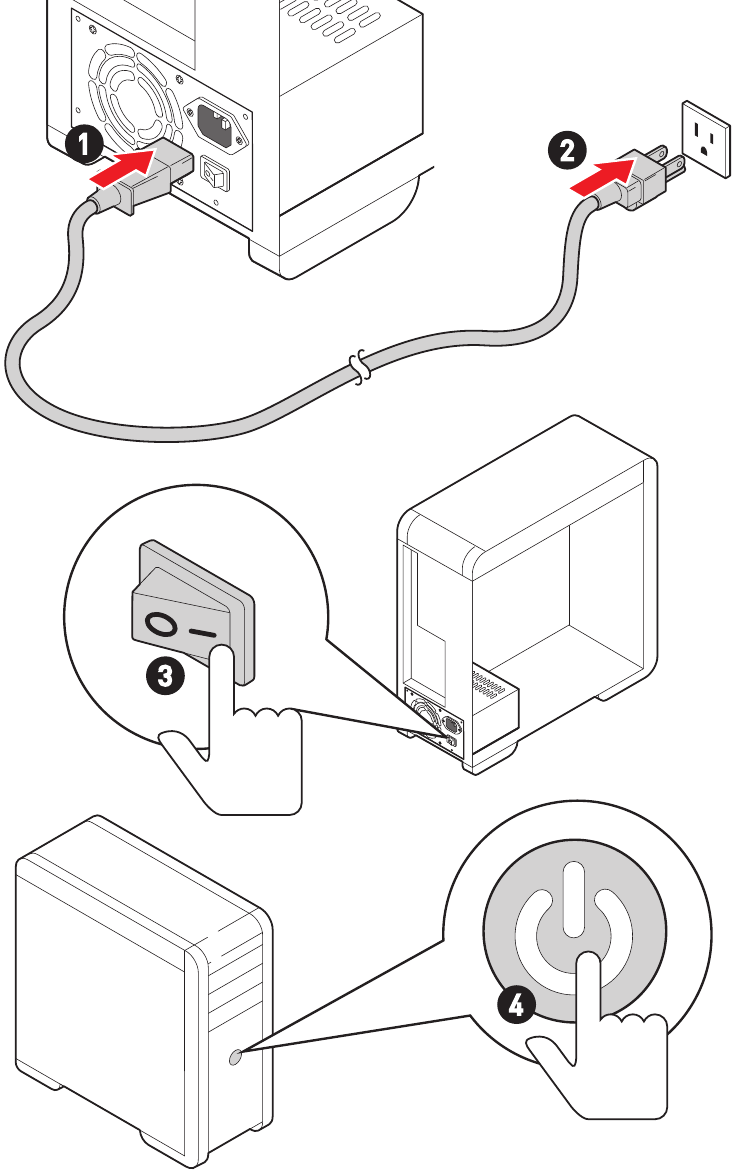

Inschakelen

Specificaties

CPU	Ondersteunt 12e/13e generatie Intel® Core™-processors, Pentium® Gold- en Celeron®-processors* Processorsocket LGA1700 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus, aangezien er nieuwe processors worden uitgebracht.
Chipset	Intel® B760-chipset
Geheugen	4x DDR4-geheugenslots, die tot 128 GB ondersteunen* Ondersteunt 1R 2133/2666/3200 MHz (door JEDEC & POR) Maximale overklokfrequentie: 1DPC 1R Max. snelheid tot 5333+ MHz 1DPC 2R Max. snelheid tot 4800+ MHz 2DPC 1R Max. snelheid tot 4400+ MHz 2DPC 2R Max. snelheid tot 4000+ MHz Ondersteunt Dual-Channel-modus Ondersteunt non-ECC, un-buffered geheugen Ondersteunt Intel® Extreme Memory Profile (XMP) * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslots	2x PCIe x16-slots PCI_E1-slot (van CPU) Ondersteunt PCIe 5.0 x16 PCI_E2-slot (van B760-chipset) Ondersteunt PCIe 3.0 x4 1x PCIe x1-slot PCIE_E3-slot (van B760-chipset) Ondersteunt PCIe 4.0 x1
Onboard graphics	1x HDMI™ 2.1-poort met HDR, die een maximale resolutie van 4K 60Hz ondersteunt*/ ** 1x DisplayPort 1.4-poort met HBR3, die een maximale resolutie van 8K 60Hz ondersteunt*/ ** * Alleen beschikbaar op processors met geïntegreerde graphics. ** Grafische specificaties kunnen variëren afhankelijk van de geïnstalleerde CPU. 4x SATA 6Gb/s-poorten* (van B760-chipset)
SATA-poorten	4x SATA 6Gb/s-poorten* (van B760-chipset) * SATA7 is niet beschikbaar bij installatie van M2.SATA SSD in de M2_3-slot.
M.2 SSD-slots	3x M.2-slots (Key M) M2_1-slot (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2242/2260/2280/22110 opslagapparaten M2_2-slot (van B760-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2242/2260/2280 opslagapparaten M2_3-slot* (van B760-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt tot SATA 6Gb/s Ondersteunt 2242/2260/2280 opslagapparaten * SATA7 is niet beschikbaar bij installatie van M2.SATA SSD in de M2_3-slot.
RAID	Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
Audio	Realtek® ALC897 Codec 7.1-kanaals High Definition Audio Ondersteunt S/PDIF-uitgang
LAN	1x Realtek® RTL8125BG-CG 2.5Gbps LAN-controller
Wi-Fi & Bluetooth®	Intel® Wi-Fi 6E De draadloze module is vooraf geïnstalleerd in de M.2 (Key-E)-slot Ondersteunt MU-MIMO TX/RX, 2,4 GHz/5 GHz/6 GHz*(160 MHz) tot 2,4 Gbps Ondersteunt 802.11 a/b/g/n/ac/ax Ondersteunt Bluetooth® 5.3**, FIPS, FISMA * Wi-Fi 6E 6GHz kan afhankelijk zijn van de regelgeving van elk land en is klaar in Windows 10 build 21H1 en Windows 11. ** Bluetooth 5.3 is klaar in Windows 10 build 21H1 en Windows 11.
Stroomconnectoren	1x 24-pins ATX-hoofdstroomconnector 2x 8-pins ATX 12V-stroomconnectoren
Interne USB-connectoren	1x USB 3.2 Gen 2 10Gbps Type-C-connector op het voorpaneel (van B760-chipset) 1x USB 3.2 Gen 1 5Gbps-connector (van B760-chipset) Ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0 Type-A-connectoren (van B760-chipset) Ondersteunt extra 4 USB 2.0-poorten
Ventilatorconnectoren	1x 4-pins CPU-ventilatorconnector 1x 4-pins waterpomp-ventilatorconnector 5x 4-pins systeemventilatorconnectoren
Systeemconnectoren	1x audio-connector op het voorpaneel 2x systeem paneel connectoren 1x connector voor het binnendringen van de behuizing 1x TPM-moduleconnector 1x Tuning controller connector 1x TBT-connector (ondersteunt RTD3)
Jumpers	1x Clear CMOS-jumper
LED-functies	2x 4-pins RGB LED-connectoren 2x 3-pins ARGB Gen2 LED-connectoren 4x EZ Debug LED
Connectoren op het achterpaneel	4x USB 2.0 Type-A-poorten (van Hub GL850G) 1x DisplayPort-poort 1x HDMI™-poort 1x 2.5Gbps LAN (RJ45)-poort 4x USB 3.2 Gen 2 10Gbps Type-A-poorten (van GL3590 Hub) 1x USB 3.2 Gen 2x2 20Gbps Type-C-poort (van B760-chipset) 2x Wi-Fi-antenneconnectoren 5x audio-jacks 1x optische S/PDIF-uitgangsconnector
I/O-controller	NUVOTON NCT6687-controllerchip
Hardwaremonitor	CPU-/systeem-/chipsettemperatuurdetectie Detectie van CPU-/systeem-/pompventilatorsnelheid CPU-/systeem-/pompventilatorsnelheidsregeling
Vormfactor	ATX-vormfactor 9,6 inch x 12 inch (244 mm x 305 mm)
BIOS-functies	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Meertalig
Software	Stuurprogramma's MSI Center Intel Extreme Tuning Utility MSI APP Player (BlueStacks) CPU-Z MSI GAMING Norton 360 Deluxe AID64 Extreme - MSI Edition

Speciale functies

MSI Center

• Gaming Mode
• Smart Priority
• Game Highlights
• Mystic Light
• Ambient Link
• Frozr AI Cooling
• User Scenario
• True Color
• Live Update
• Hardware Monitoring
• Super Charger
• Devices Speed Up
• Smart Image Finder
• MSI Companion
• System Diagnosis

Thermische functies

• Extended Heatsink Design
• M.2 Shield Frozr
• K7 MOSFET thermal pad / Extra choke pad
• Fan headers

Prestaties

• Core Boost
• VRM Power Design
• Dual CPU Power
• Memory Boost
• Lightning Gen 4 PCI-E / M.2 Slot
• Front USB Type-C
• 2oz Copper thickened PCB

DIY-vriendelijk

• PCI-E Steel Armor
• Pre-installed I/O Shield
• EZ M.2 Clips
• EZ DEBUG LED
• EZ LED Control

Audio

• Audio Boost

RGB-ondersteuning

• Mystic Light Extension (RGB)
• Mystic Light Extension (A-RAINBOW V2)
• Ambient Devices Support

BIOS

• Click BIOS 5

Verpakkingsinhoud

Controleer de inhoud van de verpakking van uw moederbord. Deze moet het volgende bevatten:

Board

• 1x moederbord

Documentatie

• 1x Snelinstallatiegids
• 1x Wettelijke bepalingen van de Europese Unie

Kabels

• 1x SATA 6Gb/s-kabel

Accessoires

• 1x Wi-Fi-antenneset
• 1x EZ M.2-clip pakket (1 set/pak)
• 1x Kabelsticker

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

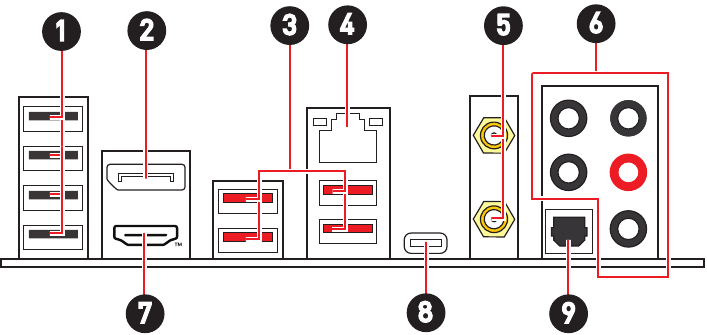

Aansluitingen op het achterpaneel

Item	Beschrijving
1	USB 2.0 Type-A-poorten (van Hub GL850G)
2	DisplayPort
3	USB 3.2 Gen 2 10 Gbps Type-A-poorten (van GL3590 Hub)
4	2,5 Gbps LAN (RJ45)-poort
5	Wi-Fi-antenneaansluitingen
6	Audio-aansluitingen
7	HDMI™-poort
8	USB 3.2 Gen 2x2 20 Gbps Type-C-poort (van B760-chipset)
9	Optische S/PDIF-uitgang

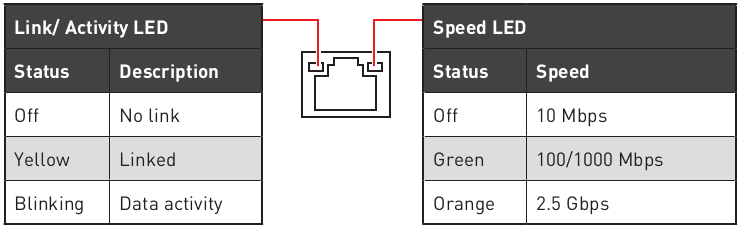

LED-statustabel LAN-poort

Audio-aansluiting

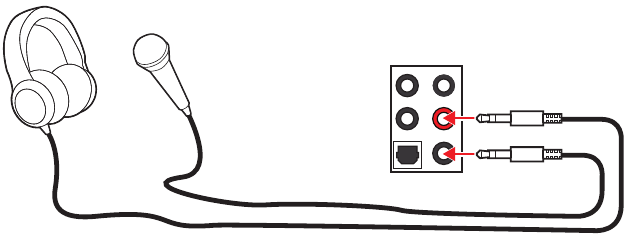

Diagram van audio-aansluitingen naar hoofdtelefoon en microfoon

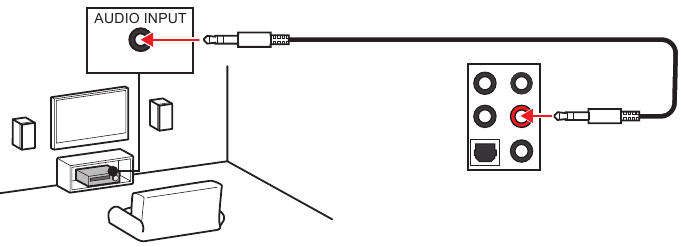

Diagram van audio-aansluitingen naar stereoluidsprekers

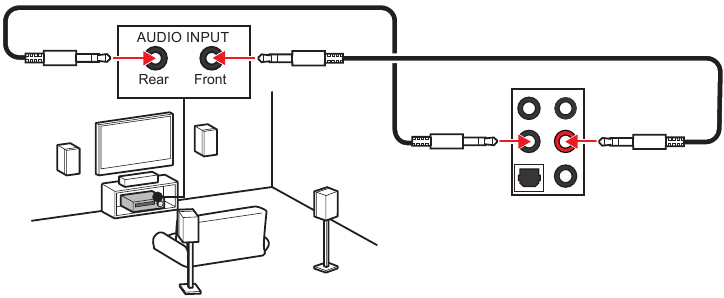

Diagram van audio-aansluitingen naar 4-kanaalsluidsprekers

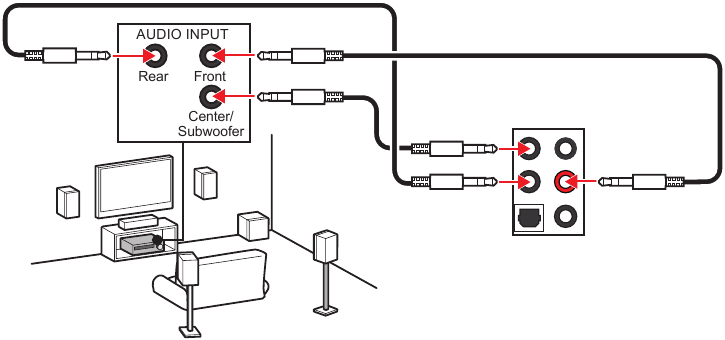

Diagram van audio-aansluitingen naar 5.1-kanaalsluidsprekers

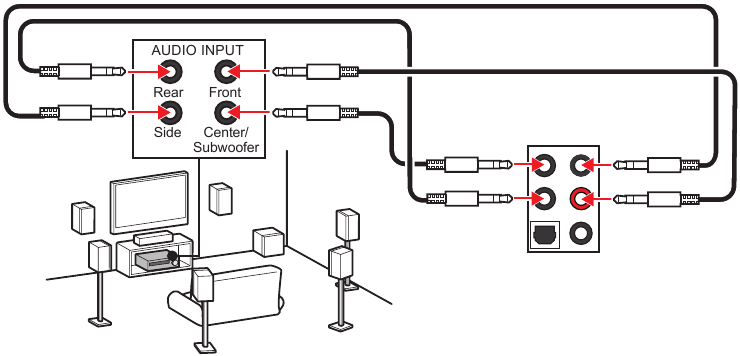

Diagram van audio-aansluitingen naar 7.1-kanaalsluidsprekers

Antennes installeren

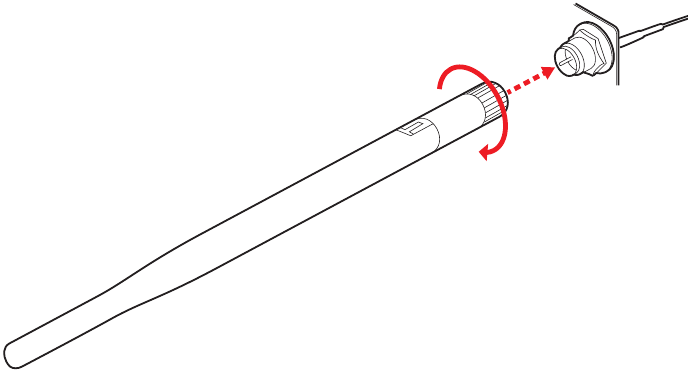

1. Schroef de antennes goed vast op de antenneaansluitingen, zoals hieronder wordt weergegeven.

2. Richt de antennes.

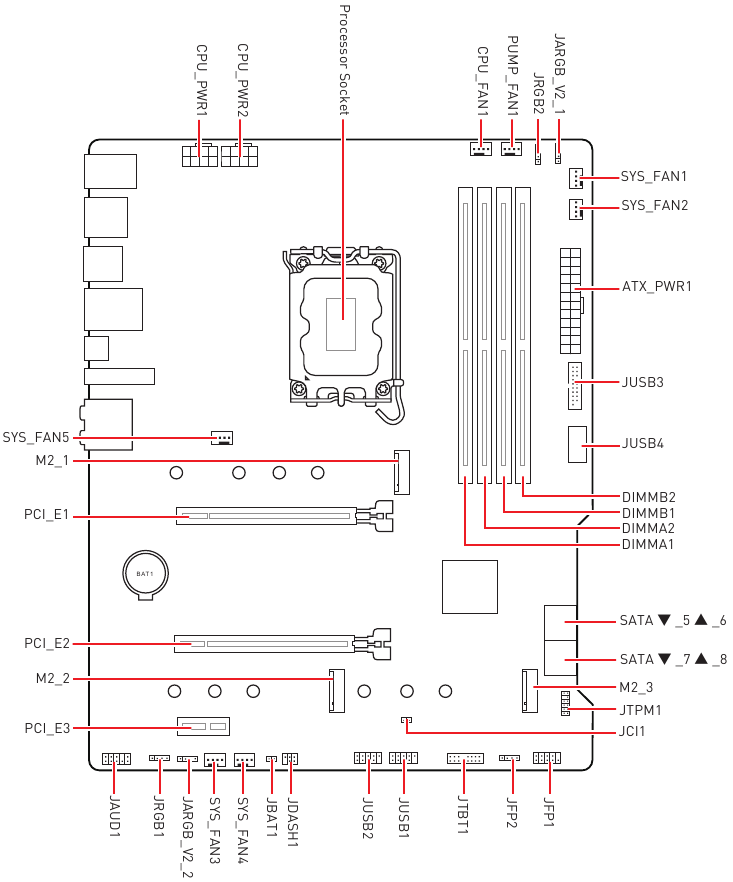

Overzicht van componenten

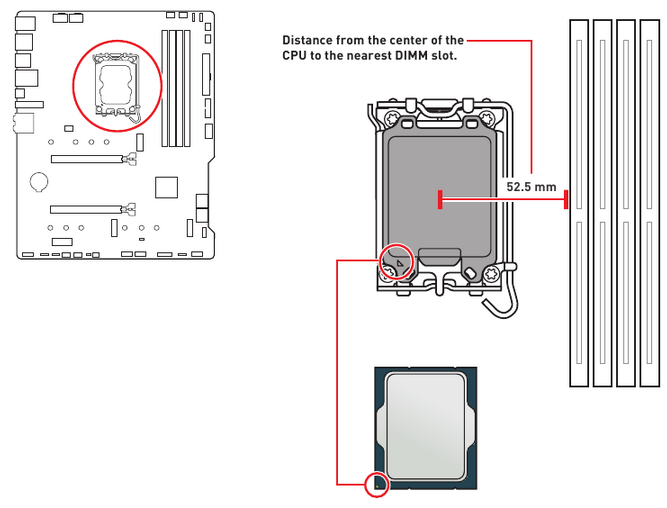

CPU-socket

Introductie van de LGA1700 CPU
Het oppervlak van de LGA1700 CPU heeft vier inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

• Koppel altijd het netsnoer los van het stopcontact voordat u de CPU installeert of verwijdert.
• Bewaar de beschermkap van de CPU nadat u de processor hebt geïnstalleerd. MSI behandelt retourautorisatieverzoeken (RMA) alleen als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
• Vergeet niet om altijd een CPU-koeler te installeren bij het installeren van een CPU. Een CPU-koeler is noodzakelijk om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
• Controleer of de CPU-koeler goed aansluit op de CPU voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en het koellichaam om de warmteafvoer te verbeteren.
• Wanneer de CPU niet is geïnstalleerd, beschermt u de CPU-socketpinnen altijd door de socket af te dekken met de plastic dop.
• Als u een afzonderlijke CPU en koellichaam/koeler hebt gekocht, raadpleeg dan de documentatie in de koellichaam-/koelerverpakking voor meer informatie over de installatie.
• Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten overklokken kunnen verdragen. Elke poging om verder te werken dan de productspecificaties wordt niet aanbevolen. MSI® garandeert niet de schade of risico's die worden veroorzaakt door onvoldoende werking buiten de productspecificaties.

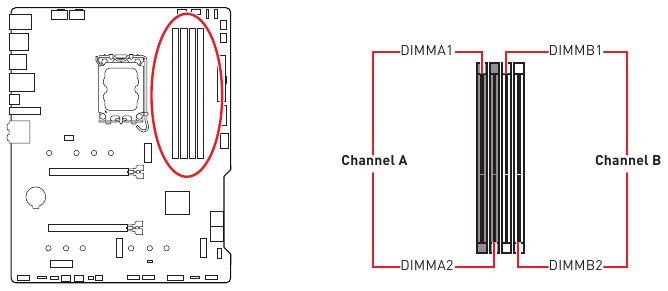

DIMM-sleuven

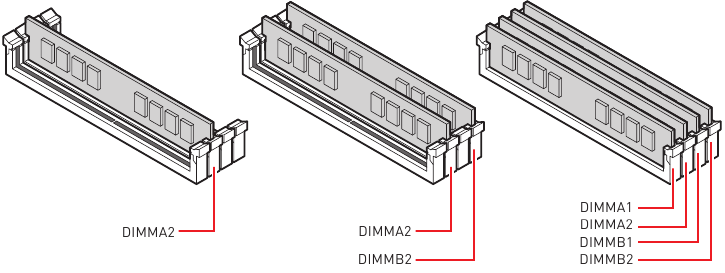

Installatie van geheugenmodule

• Om de stabiliteit van het systeem voor de dual-channelmodus te garanderen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
• Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de gemarkeerde waarde bij overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency om de geheugenfrequentie in te stellen als u het geheugen wilt laten werken op de gemarkeerde frequentie of op een hogere frequentie.
• Het wordt aanbevolen dat gebruikers een efficiënter geheugenkoelsysteem gebruiken voor volledige DIMM's-installatie of overklokken.
• De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
• Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

PCI_E1~3: PCIe-uitbreidingssleuven

PCI_E1: PCIe 5.0 x16 (van CPU)
PCI_E2: PCIe 3.0 x4 (van B760-chipset)
PCI_E3: PCIe 4.0 x1 (van B760-chipset)

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel zoals MSI Graphics Card Bolster gebruiken om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.
• Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en trekt u de stekker van het netsnoer uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke aanvullende hardware- of softwarewijzigingen.

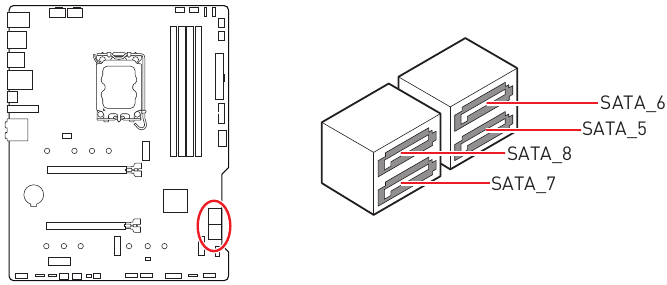

SATA_5~8: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan op één SATA-apparaat worden aangesloten.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de overdracht.
• SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.
• SATA_7 is niet beschikbaar bij het installeren van een M.2 SATA SSD in de M2_3-sleuf.

M2_1~3: M.2-sleuven (Key M)

• Intel® RST ondersteunt alleen PCIe M.2 SSD met UEFI ROM.
• Als uw M.2 SSD een eigen koellichaam heeft, verwijder dan de M.2-platen of rubberen blokjes in de M.2-sleuven voordat u de M.2 SSD installeert. Installeer de koellichamen die bij uw moederbord zijn geleverd niet opnieuw.

M.2-module in M2_1-sleuf installeren

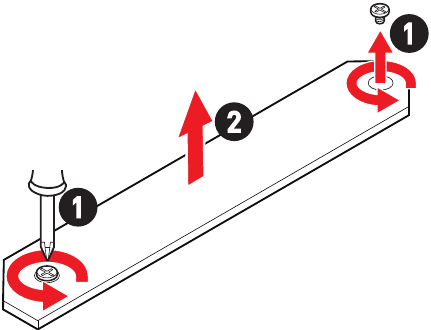

1. Maak de schroeven van het M.2 Shield Frozr-koellichaam los.
2. Til het M.2 Shield Frozr-koellichaam op en verwijder het.

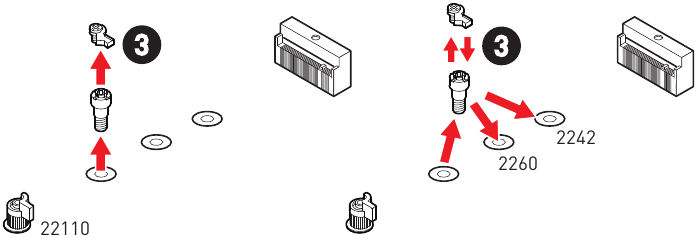

3. Verwijder of verwissel de schroeven op basis van uw SSD-lengte. Sla deze stap over als u een 2280 SSD installeert.

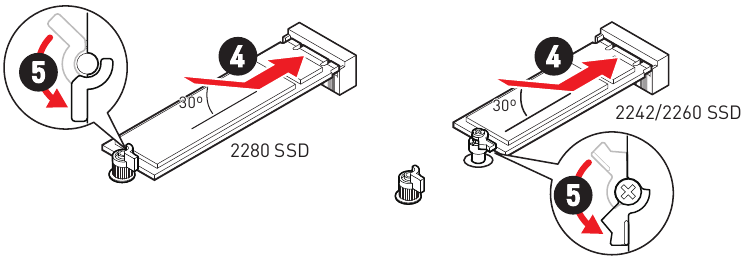

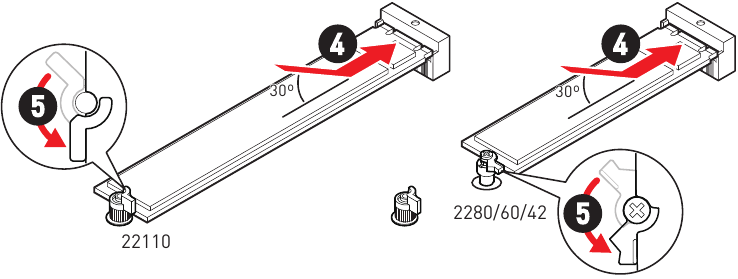

4. Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.
5. Draai de EZ M.2 Clip om de M.2 SSD vast te zetten.

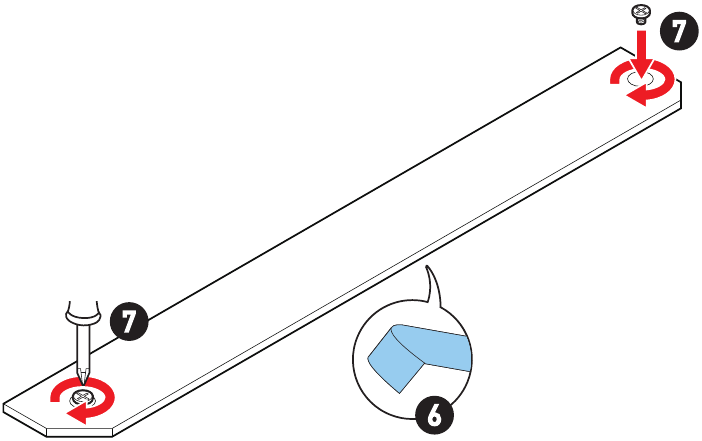

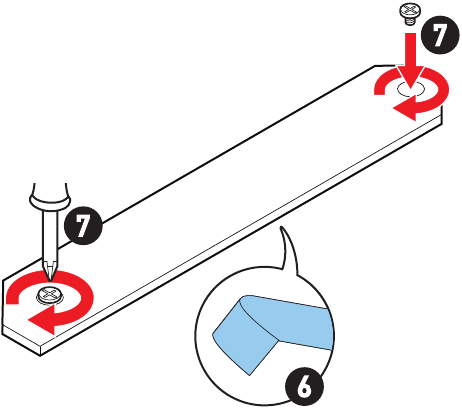

6. Verwijder de beschermfolie van de thermische pad onder het M.2 Shield Frozr-koellichaam.
7. Plaats het M.2 Shield Frozr-koellichaam terug en zet het vast.


M.2-module in M2_2- en M2_3-sleuven installeren

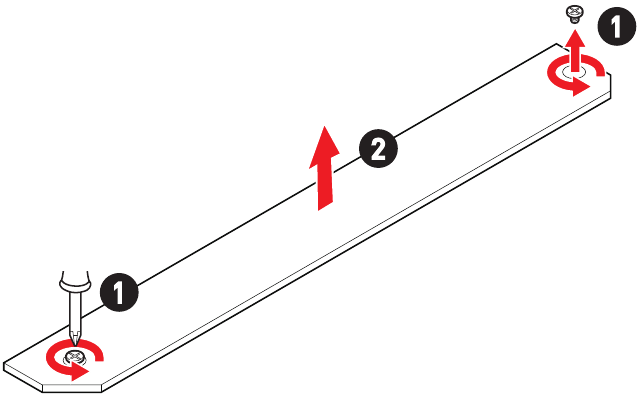

1. Maak de schroeven van het M.2 Shield Frozr-koellichaam los.
2. Til het M.2 Shield Frozr-koellichaam op en verwijder het.

3. Als u een 2242 of 2260 M.2 SSD wilt installeren, installeert u de meegeleverde EZ M.2 Clip-kit in het schroefgat 2240 of 2260. Sla deze stap over als u een 2280 SSD installeert.
   • M2_2 slot

   • M2_3 slot

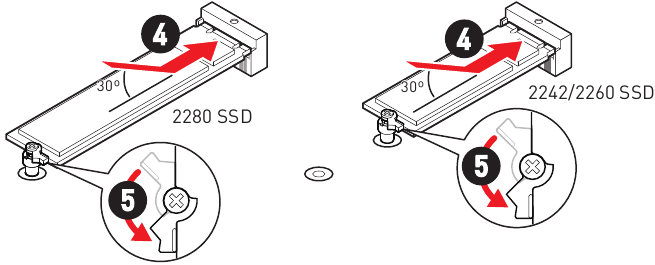

4. Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.
5. Draai de EZ M.2 Clip om de M.2 SSD vast te zetten.
   • M2_2 slot

   • M2_3 slot

6. Verwijder de beschermfolie van de thermische pad onder het M.2 Shield Frozr-koellichaam.
7. Plaats het M.2 Shield Frozr-koellichaam terug en zet het vast.

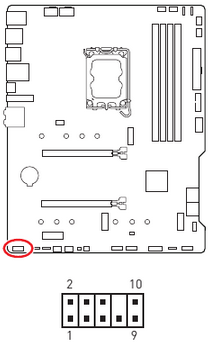

JAUD1: Front-audio-connector

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	MIC L	2	Ground
3	MIC R	4	NC
5	Head Phone R	6	MIC Detection
7	SENSE_SEND	8	No Pin
9	Head Phone L	10	Head Phone Detection

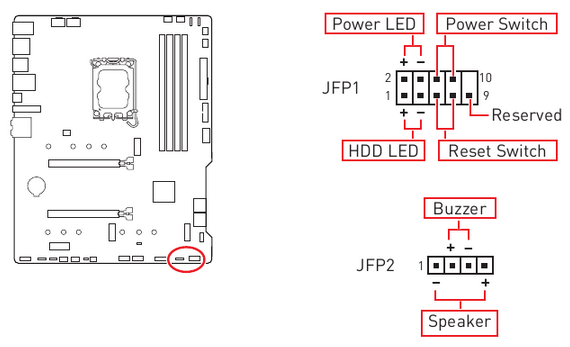

JFP1, JFP2: Connectoren op het voorpaneel

De JFP1-connector regelt de stroom aan, het opnieuw opstarten en de LED's op uw pc-behuizing/chassis. Met de headers Power Switch/ Reset Switch kunt u de aan/uit-knop/resetknop aansluiten. De Power LED-header maakt verbinding met het LED-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor Buzzer en Speaker. Raadpleeg de volgende afbeeldingen hieronder om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat Power LED en HDD LED een positieve en negatieve verbinding hebben, u moet de kabel verbinden met de bijbehorende positieve en negatieve poort op het moederbord. Anders werken de LED's niet goed.

JCI1: Connector voor chassisintrusion

Met deze connector kunt u de kabel van de chassisintrusion-schakelaar aansluiten.

Normaal (standaard)

Activeer de chassisintrusion-gebeurtenis

Een chassisintrusion-detector gebruiken

1. Sluit de JCI1-connector aan op de chassisintrusion-schakelaar/sensor op het chassis.
2. Sluit de chassisafdekking.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Stel Chassis Intrusion in op Enabled.
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.
6. Zodra de chassisafdekking weer wordt geopend, wordt een waarschuwing op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De chassisintrusion-waarschuwing resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Stel Chassis Intrusion in op Reset.
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.

CPU_PWR1~2, ATX_PWR1: Power Connectors

Met deze connectoren kunt u een ATX-voeding aansluiten.

CPU_PWR1~2

Pin	Signaalnaam	Pin	Signaalnaam
1	Ground	2	Ground
3	Ground	4	Ground
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	+3.3V	2	+3.3V
3	Ground	4	+5V
5	Ground	6	+5V
7	Ground	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Ground	16	PS-ON#
17	Ground	18	Ground
19	Ground	20	Res
21	+5V	22	+5V
23	+5V	24	Ground

Zorg ervoor dat alle voedingskabels goed zijn aangesloten op een geschikte ATX-voeding om een stabiele werking van het moederbord te garanderen.

JTBT1: Thunderbolt Add-on Card Connector

Met deze connector kunt u de add-on Thunderbolt I/O-kaart aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	TBT_FORCE_PWR	2	TBT_S0IX_ENTRY_REQ
3	TBT_CIO_PLUG_EVENT#	4	TBT_S0IX_ENTRY_ACK
5	SLP_S3#_TBT	6	TBT_PSON_ OVERRIDE_N
7	SLP_S5#_TBT	8	No Pin
9	Ground	10	SMBCLK_VSB
11	DG_PEWAKE#	12	SMBDATA_VSB
13	TBT_RTD3_PWR_EN	14	Ground
15	TBT_CARD_DET_R#	16	PD_IRQ#

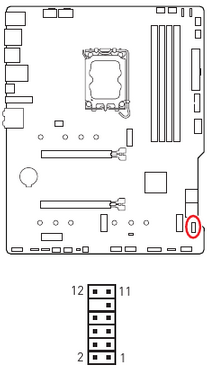

JTPM1: TPM-moduleconnector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer informatie en gebruik.

Pin	Signaalnaam	Pin	Signaalnaam
1	SPI Power	2	SPI Chip Select
3	Master In Slave Out (SPI Data)	4	Master Out Slave In (SPI Data)
5	Reserved	6	SPI Clock
7	Ground	8	SPI Reset
9	Reserved	10	No Pin
11	Reserved	12	Interrupt Request

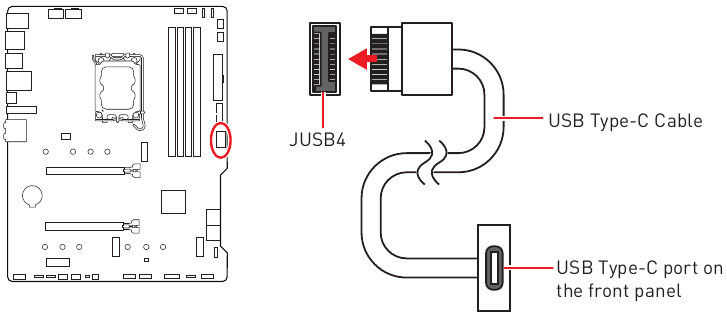

JUSB4: USB 3.2 Gen 2 Type-C Front Panel Connector

Met deze connector kunt u een USB 3.2 Gen 2 10Gbps Type-C-connector op het voorpaneel aansluiten. De connector heeft een foolproof ontwerp. Wanneer u de kabel aansluit, zorg er dan voor dat u deze met de juiste oriëntatie aansluit.

JUSB3: USB 3.2 Gen 1-connector

Met deze connector kunt u USB 3.2 Gen 1 5 Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Voeding	2	USB3_RX_DN
3	USB3_RX_DP	4	Aarde
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Aarde	8	USB2.0-
9	USB2.0+	10	Aarde
11	USB2.0+	12	USB2.0-
13	Aarde	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Aarde
17	USB3_RX_DP	18	USB3_RX_DN
19	Voeding	20	Geen pin

Let erop dat de pinnen voor voeding en aarde correct zijn aangesloten om mogelijke schade te voorkomen.

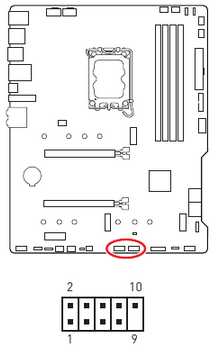

JUSB1~2: USB 2.0-connectoren

Met deze connectors kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Aarde	8	Aarde
9	Geen pin	10	NC

• Let erop dat de VCC- en aardpinnen correct zijn aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod op te laden via USB-poorten, dient u het hulpprogramma MSI Center te installeren.

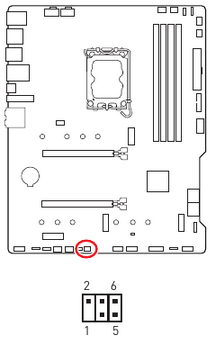

JDASH1: Tuning Controller Connector

Deze connector wordt gebruikt om een optionele Tuning Controller-module aan te sluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Geen pin	2	NC
3	MCU_SMB_SCL_M	4	MCU_SMB_SDA_M
5	VCC5	6	Aarde

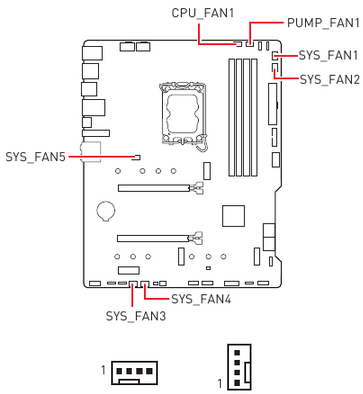

CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: Ventilatorconnectoren

Ventilatorconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. Ventilatorconnectoren in PWM-modus leveren een constante uitgang van 12 V en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. Ventilatorconnectoren in DC-modus regelen de ventilatorsnelheid door de spanning te wijzigen.
U kunt ventilatoren regelen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Vink de Smart Fan Mode (slimme ventilatormodus) aan, de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode (slimme ventilatormodus) uit, de ventilator draait op maximale snelheid.

Pin-definitie PWM-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	+12V
3	Sense	4	Snelheidsregelsignaal

Pin-definitie DC-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Spanningsregeling
3	Sense	4	NC

Ventilatorconnectorspecificaties

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	PWM-modus	2A	24W
PUMP_FAN1	PWM-modus	3A	36W
SYS_FAN1~5	DC-modus	2A	24W

Zorg ervoor dat ventilatoren goed werken na het schakelen van de PWM/DC-modus.

JBAT1: Clear CMOS (BIOS resetten) Jumper

Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

Gegevens behouden (standaard)

CMOS wissen/BIOS resetten

BIOS terugzetten naar de standaardwaarden

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te overbruggen.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en schakel de computer in.

BAT1: CMOS-batterij

Als de CMOS-batterij leeg is, wordt de tijd in het BIOS gereset en gaan de gegevens van de systeemconfiguratie verloren. In dit geval moet u de CMOS-batterij vervangen.

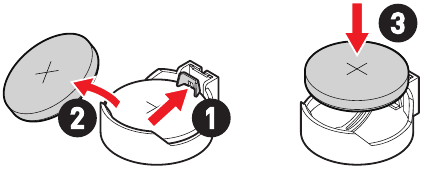

CMOS-batterij vervangen

1. Duw de borgclip om de batterij vrij te maken.
2. Verwijder de batterij uit de socket.
3. Plaats de nieuwe CR2032-knoopcelbatterij met het teken + naar boven gericht. Zorg ervoor dat de houder de batterij stevig vasthoudt.

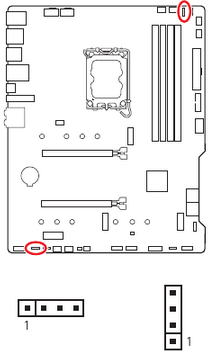

JRGB1~2: RGB LED-connectoren

Met de JRGB-connectoren kunt u de 5050 RGB LED-strips 12V aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	+12V	2	G
3	R	4	B

RGB LED-stripaansluiting

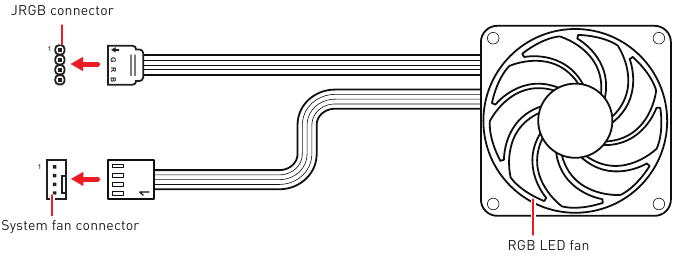

RGB LED-ventilatoraansluiting

• De JRGB-connector ondersteunt tot 2 meter continue 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

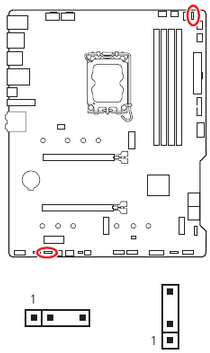

JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED-connectoren

Met de JARGB_V2-connectoren kunt u de ARGB Gen2 en de ARGB-gebaseerde LED-strips aansluiten. De JARGB_V2-connector ondersteunt tot 240 individueel adresseerbare RGB LED's met een maximaal vermogen van 3A (5V).

Pin	Signaalnaam	Pin	Signaalnaam
1	+5V	2	Data
3	Geen pin	4	Aarde

Adresseerbare RGB LED-stripaansluiting

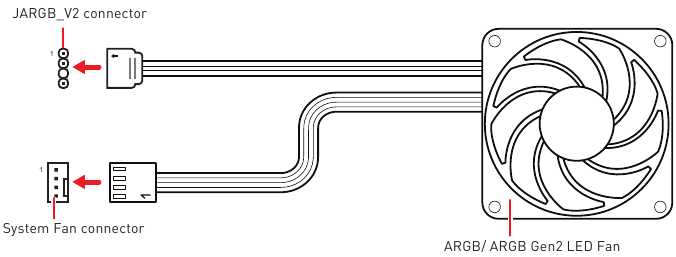

Adresseerbare RGB LED-ventilatoraansluiting

Sluit niet het verkeerde type LED-strips aan. De JRGB-connector en de JARGB_V2-connector leveren verschillende spanningen en het aansluiten van de ARGB 5V LED-strip op de JRGB-connector zal leiden tot schade aan de LED-strip.

• Als u ARGB Gen1 en ARGB Gen2 LED-strips op dezelfde connector aansluit, kan dit problemen veroorzaken. Meng ARGB Gen1 en ARGB Gen2 LED-strips niet door elkaar.
• Het wordt aanbevolen om LED-strips met dezelfde specificatie te installeren om de beste effecten te bereiken.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de adresseerbare RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

Onboard-LED's

EZ Debug LED

Deze LED's geven de debug-status van het moederbord aan.

CPU - geeft aan dat de CPU niet wordt gedetecteerd of defect is.
DRAM - geeft aan dat DRAM niet wordt gedetecteerd of defect is.
VGA - geeft aan dat GPU niet wordt gedetecteerd of defect is.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd of defect is.

Besturingssysteem, drivers en MSI Center installeren

Download en update de nieuwste hulpprogramma's en drivers op www.msi.com

Windows 10/ Windows 11 installeren

1. Schakel de computer in.
2. Plaats de Windows 10/ Windows 11-installatieschijf/-USB in uw computer.
3. Druk op de knop Restart (Opnieuw opstarten) op de computerbehuizing.
4. Druk op de toets F11 tijdens de computer POST (Power-On Self Test) om naar het Boot Menu te gaan.
5. Selecteer de Windows 10/ Windows 11-installatieschijf/-USB in het Boot Menu.
6. Druk op een toets als op het scherm het bericht Press any key to boot from CD or DVD... (Druk op een willekeurige toets om op te starten vanaf CD of DVD...) verschijnt. Zo niet, sla deze stap dan over.
7. Volg de instructies op het scherm om Windows 10/ Windows 11 te installeren.

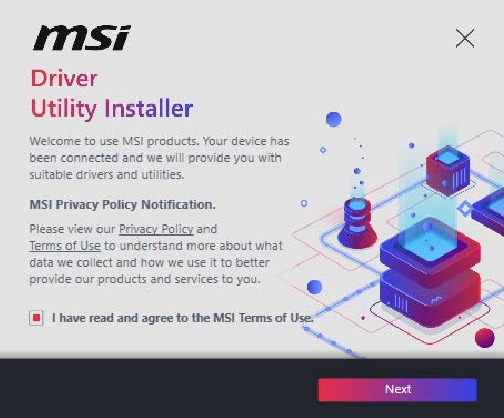

Drivers installeren met MSI Driver Utility Installer

• Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 10/ Windows 11. Het wordt aanbevolen om de LAN driver te installeren voordat u drivers installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om de LAN-driver voor uw moederbord te installeren.
• De MSI Driver Utility Installer verschijnt slechts één keer. Als u het annuleert of sluit tijdens het proces, raadpleeg dan het hoofdstuk Live Update van de MSI Center-handleiding om de drivers te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de drivers te downloaden.
• MSI Driver Utility Installer moet via internet worden geïnstalleerd.

1. Start uw computer op in Windows 10/ Windows 11.
2. Selecteer Start > Instellingen > Windows Update en selecteer vervolgens Naar updates zoeken.
3. MSI Driver Utility Installer verschijnt automatisch.

4. Schakel het selectievakje I have read and agree to the MSI Terms of Use (Ik heb de MSI-gebruiksvoorwaarden gelezen en ga hiermee akkoord) in en klik vervolgens op Next (Volgende).

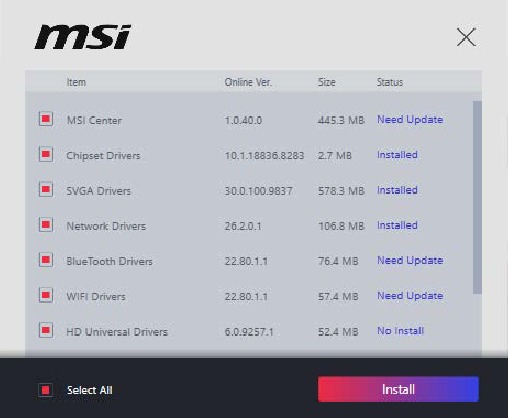

5. Schakel het selectievakje Select All (Alles selecteren) in de linkeronderhoek in en klik op Install (Installeren) om MSI Center en drivers te installeren. De installatievoortgang wordt onderaan weergegeven.

6. Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en soepel content creatie-software kunt gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, de systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

MSI Center User Guide
Als u meer informatie wilt over MSI Center, raadpleeg dan http://download.msi.com/manual/mb/MSICENTER.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u heeft.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken, en het zal BIOS in de toekomst volledig vervangen. De MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

• Snel opstarten - UEFI kan het besturingssysteem direct opstarten en het BIOS-zelftestproces opslaan. En elimineert ook de tijd om tijdens POST over te schakelen naar de CSM-modus.
• Ondersteuning voor harde schijfpartities groter dan 2 TB.
• Ondersteuning voor meer dan 4 primaire partities met een GUID Partition Table (GPT).
• Ondersteuning voor een onbeperkt aantal partities.
• Ondersteuning voor volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteuning voor veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat er geen malware knoeit met het opstartproces.

Incompatibele UEFI-gevallen

• 32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen een 64-bits Windows 10/ Windows 11-besturingssysteem.
• Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht worden weergegeven: There is no GOP (Graphics Output protocol) support detected in this graphics card.

We raden u aan om deze te vervangen door een grafische kaart die GOP/UEFI ondersteunt of een CPU met geïntegreerde grafische kaart te gebruiken om een normale functie te hebben.

Hoe de BIOS-modus controleren?

1. Schakel uw computer in.
2. Druk op de toets Delete (Verwijderen) wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen) tijdens het opstartproces op het scherm verschijnt.
3. Nadat u de BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.


BIOS Setup

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet always keep the default settings (altijd de standaardinstellingen behouden) om mogelijke systeemschade of het niet opstarten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden continu bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en is deze slechts ter referentie. U kunt ook het HELP-informatiepaneel raadplegen voor de beschrijving van het BIOS-item.
• De BIOS-schermen, opties en instellingen zijn afhankelijk van uw systeem.

BIOS Setup openen

Druk op de toets Delete (Verwijderen) wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen) tijdens het opstartproces op het scherm verschijnt.

Functietoets

F1:	General Help list (Algemene helplijst)
F2:	Add/ Remove a favorite item (Een favoriet item toevoegen/verwijderen)
F3:	Enter Favorites menu (Favorietenmenu openen)
F4:	Enter CPU Specifications menu (Menu CPU-specificaties openen)
F5:	Enter Memory-Z menu (Memory-Z-menu openen)
F6:	Load optimized defaults (Geoptimaliseerde standaardwaarden laden)
F7:	Switch between Advanced mode and EZ mode (Schakelen tussen Geavanceerde modus en EZ-modus)
F8:	Load Overclocking Profile (Overklokprofiel laden)
F9:	Save Overclocking Profile (Overklokprofiel opslaan)
F10:	Save Change and Reset* (Wijziging opslaan en opnieuw instellen*)
F12:	Take a screenshot and save it to USB flash drive (FAT/ FAT32 format only). (Maak een screenshot en sla deze op op een USB-flashstation (alleen FAT/ FAT32-indeling).)
Ctrl+F:	Enter Search page (Zoekpagina openen)

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS User Guide
Als u meer instructies wilt over het instellen van de BIOS, raadpleeg dan https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u heeft.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

• Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
• Sluit de Clear CMOS-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte Clear CMOS-jumper voor het resetten van BIOS.

BIOS updaten

BIOS updaten met M-FLASH

Voor het updaten:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. En sla vervolgens het BIOS-bestand op in het USB-flashstation.
BIOS updaten:

1. Schakel over naar de doel-BIOS-ROM met de Multi-BIOS-schakelaar. Sla deze stap over als uw moederbord deze schakelaar niet heeft.
2. Plaats het USB-flashstation met het updatebestand in de USB-poort.
3. Raadpleeg de volgende methoden om de flash-modus te openen.
   • Start opnieuw op en druk op de toets Ctrl + F5 tijdens POST en klik op Ja om het systeem opnieuw op te starten.

   • Start opnieuw op en druk op de toets Del tijdens POST om de BIOS te openen. Klik op de knop M-FLASH en klik op Ja om het systeem opnieuw op te starten.

4. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
5. Klik op Yes (Ja) als u wordt gevraagd om te beginnen met het herstellen van de BIOS.
6. Nadat het flashing-proces voor 100% is voltooid, start het systeem automatisch opnieuw op.

De BIOS updaten met MSI Center

Voor het updaten:

• Zorg ervoor dat de LAN-driver al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
• Sluit alle andere applicatiesoftware voordat u de BIOS gaat updaten.

Om de BIOS te updaten:

1. Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
2. Selecteer Live Update en klik op de knop Advance (Geavanceerd).
3. Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
4. De installatieherinnering verschijnt, klik vervolgens op de knop Installeren erop.
5. Het systeem start automatisch opnieuw op om de BIOS te updaten.
6. Nadat het flashing-proces voor 100% is voltooid, start het systeem automatisch opnieuw op.

Technische ondersteuning

Als er een probleem met uw systeem optreedt en er geen oplossing in de gebruikershandleiding kan worden gevonden, neem dan contact op met uw verkooppunt of lokale distributeur. U kunt ook de volgende helpbronnen proberen voor verdere begeleiding.

• Bezoek de MSI-website voor technische handleidingen, BIOS-updates, driver-updates en andere informatie: http://www.msi.com
• Registreer uw product op: http://register.msi.com

Revisiegeschiedenis

• Versie 1.0, 2022/11, Eerste release.

Veiligheidsinformatie

• De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Houd u aan de volgende instructies om een succesvolle computerassemblage te garanderen.
• Zorg ervoor dat alle componenten goed zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet start.
• Houd het moederbord aan de randen vast om gevoelige componenten niet aan te raken.
• Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaad uzelf dan van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatische afschermcontainer of op een antistatische mat wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen componenten op het moederbord of ergens in de computerbehuizing zitten.
• Start de computer niet op voordat de installatie is voltooid. Dit kan leiden tot permanente schade aan de componenten en letsel aan de gebruiker.
• Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de stroomvoorziening uit en trek de stekker uit het stopcontact voordat u een computercomponent installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
  • Er is vloeistof in de computer terechtgekomen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet laten werken volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), het kan het moederbord beschadigen.

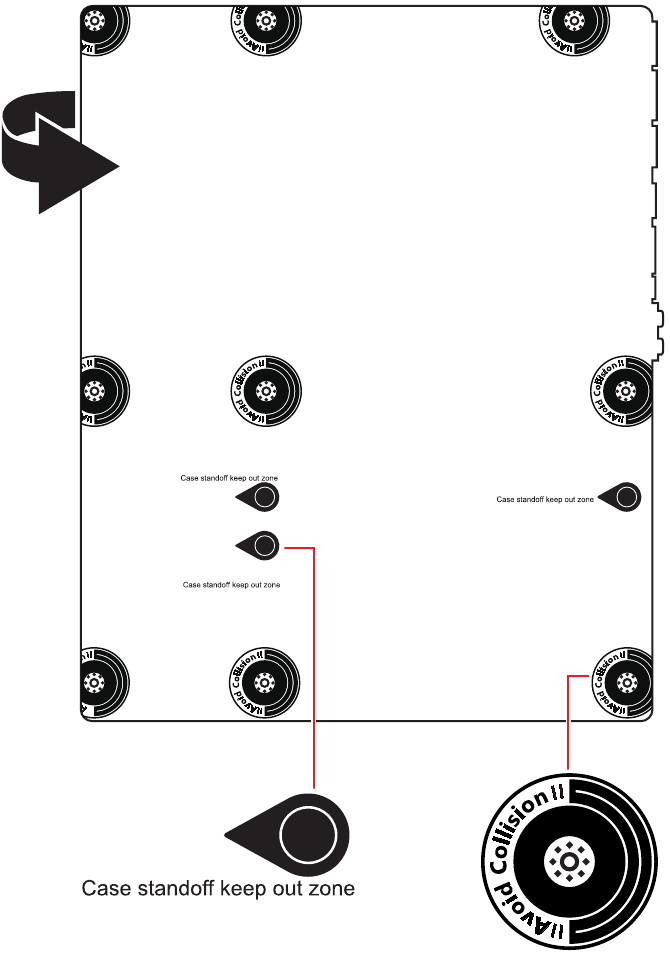

Melding over kastafstandhouders

Om schade aan het moederbord te voorkomen, is elke onnodige montageafstandhouder tussen de moederbordcircuits en de computerbehuizing verboden. De borden met de kastafstandhouder-uitsluitzone worden op de achterkant van het moederbord gemarkeerd (zoals hieronder weergegeven) om als waarschuwing voor de gebruiker te dienen.

Melding om botsingen te vermijden

Er is beschermende verf rond elk schroefgat gedrukt om te voorkomen dat onderdelen bekrast raken.

Referenties

• MSI® HOE Installeer en verwijder je een Intel LGA 1700 CPU - YouTube
• MSI® HOE DIMM-geheugenmodules installeren of verwijderen - YouTube
• MSI® HOE frontpaneelconnectoren installeren (JFP1) - YouTube
• MSI® HOE moederbord installeren met momentschroevendraaier - YouTube
• MSI® HOE voedingsconnectoren installeren - YouTube
• MSI® HOE SATA HDD installeren - YouTube
• MSI® HOE grafische kaart installeren op PCIe x16-slot met vlinderslot - YouTube
• MSI - Redirect
• http://download.msi.com/manual/mb/MSICENTER.pdf
• https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf
• Welcome to MSI Member Account Login | MSI Member Center

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI MAG B760 TOMAHAWK WIFI DDR4 - Moederbordhandleiding

Beschikbare talen
