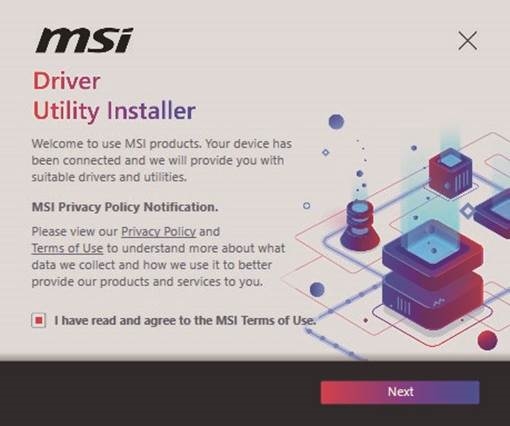

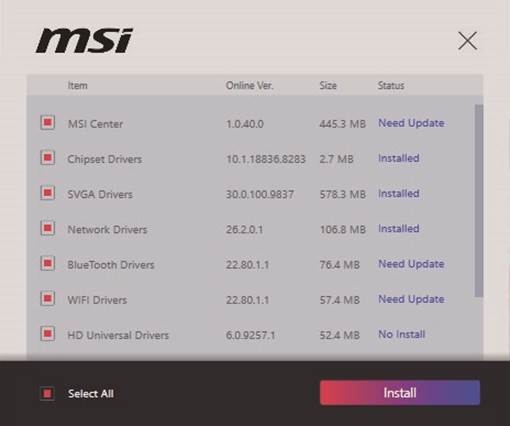

9 OS, drivers en MSI Center installeren
10 UEFI BIOS
11 Veiligheidsinformatie
12 Referenties
13 Download handleiding
14 In andere talen

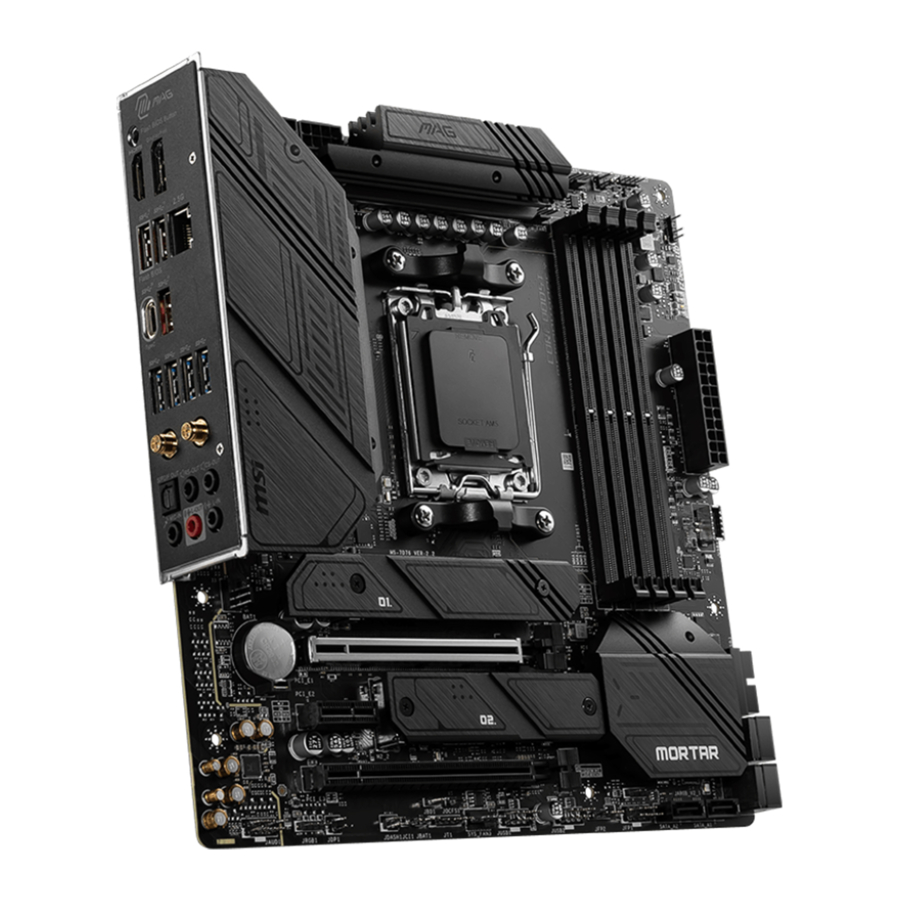

Snel aan de slag

Dit gedeelte Snel aan de slag biedt demonstratiediagrammen over het installeren van uw computer. Sommige installaties bieden ook videodemonstraties. Klik op de URL om deze te bekijken met de webbrowser op uw telefoon of tablet. U kunt ook via de QR-code naar de URL linken.

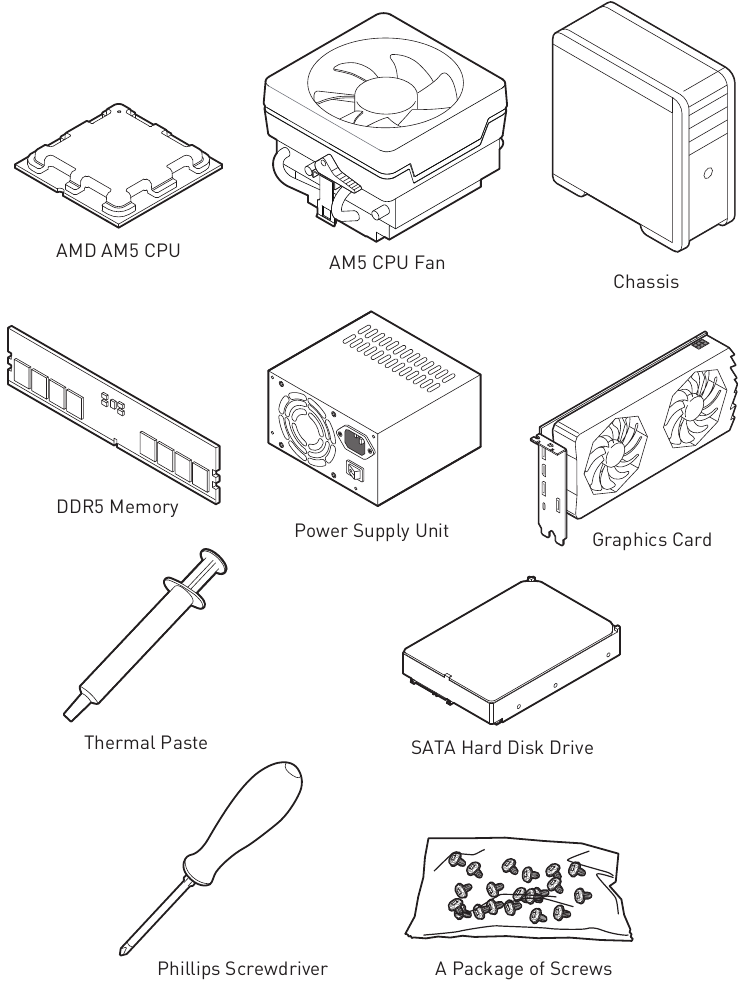

Gereedschap en componenten voorbereiden

Melding kastafstandhouder

Om schade aan het moederbord te voorkomen, is elke onnodige montageafstandhouder tussen de moederbordcircuits en de computerkast verboden. De Case standoff keep out zone-tekens worden aan de achterkant van het moederbord (zoals hieronder weergegeven) gemarkeerd om als waarschuwing voor de gebruiker te dienen.

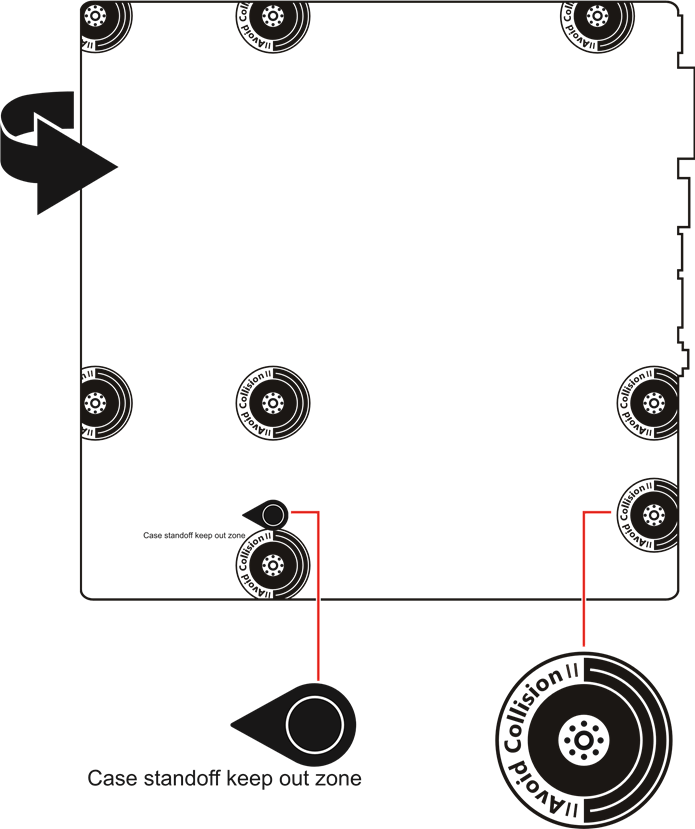

Botsingsmelding vermijden

Er is beschermende verf rond elk schroefgat gedrukt om te voorkomen dat onderdelen bekrast raken.

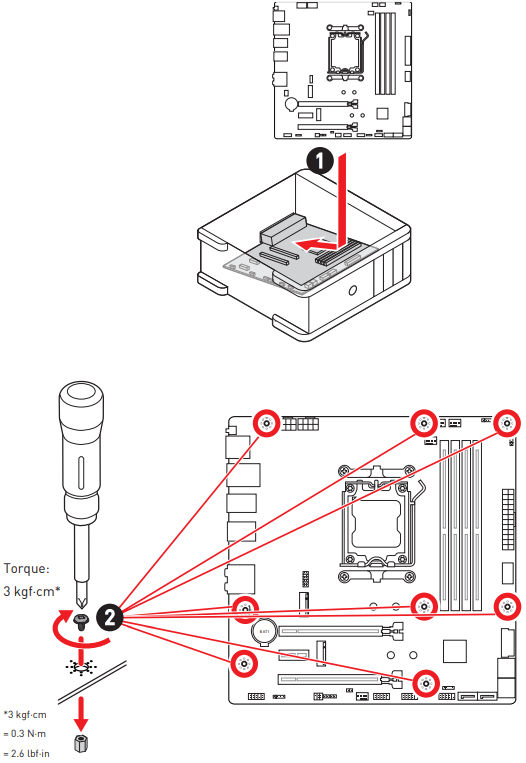

Installatie

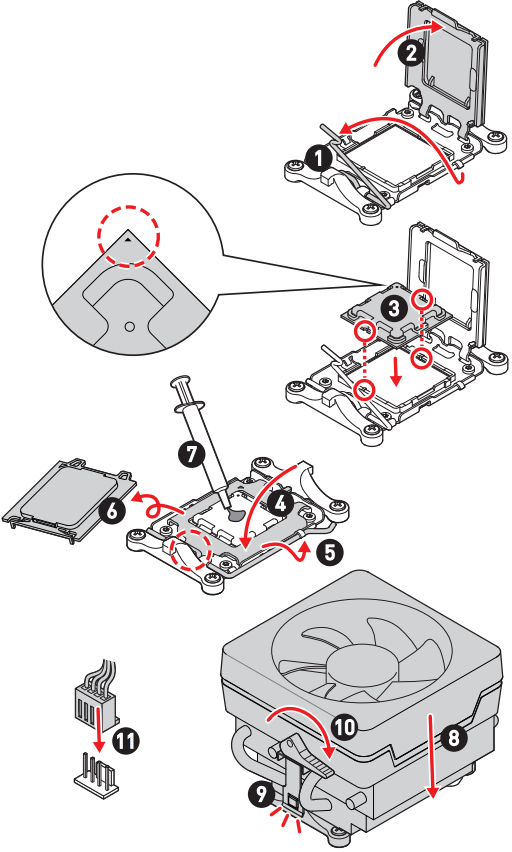

Een processor installeren

https://youtu.be/cltgIYiGtWY

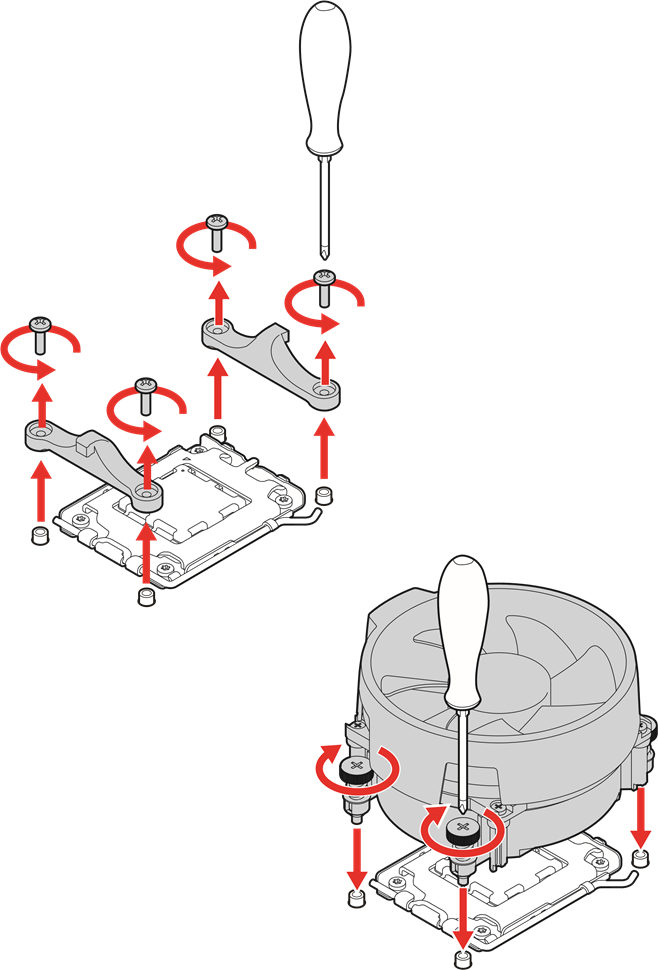

Als u het CPU-koellichaam van het schroeftype installeert, volg dan de onderstaande afbeelding om eerst de retentiemodule te verwijderen en vervolgens het koellichaam te installeren.

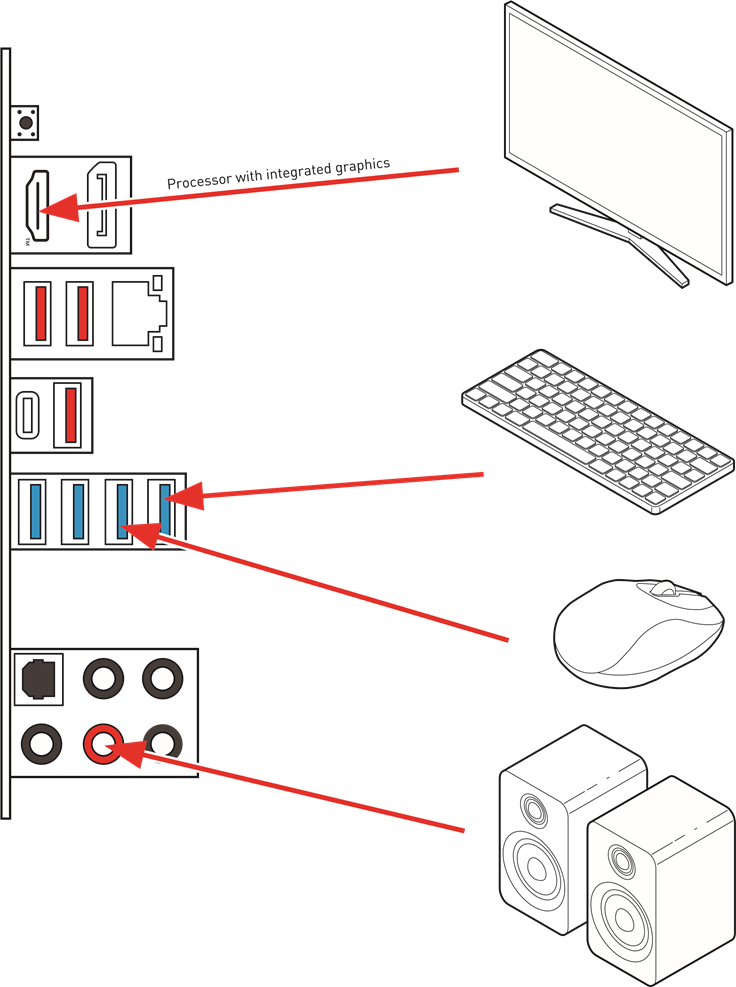

Randapparatuur aansluiten

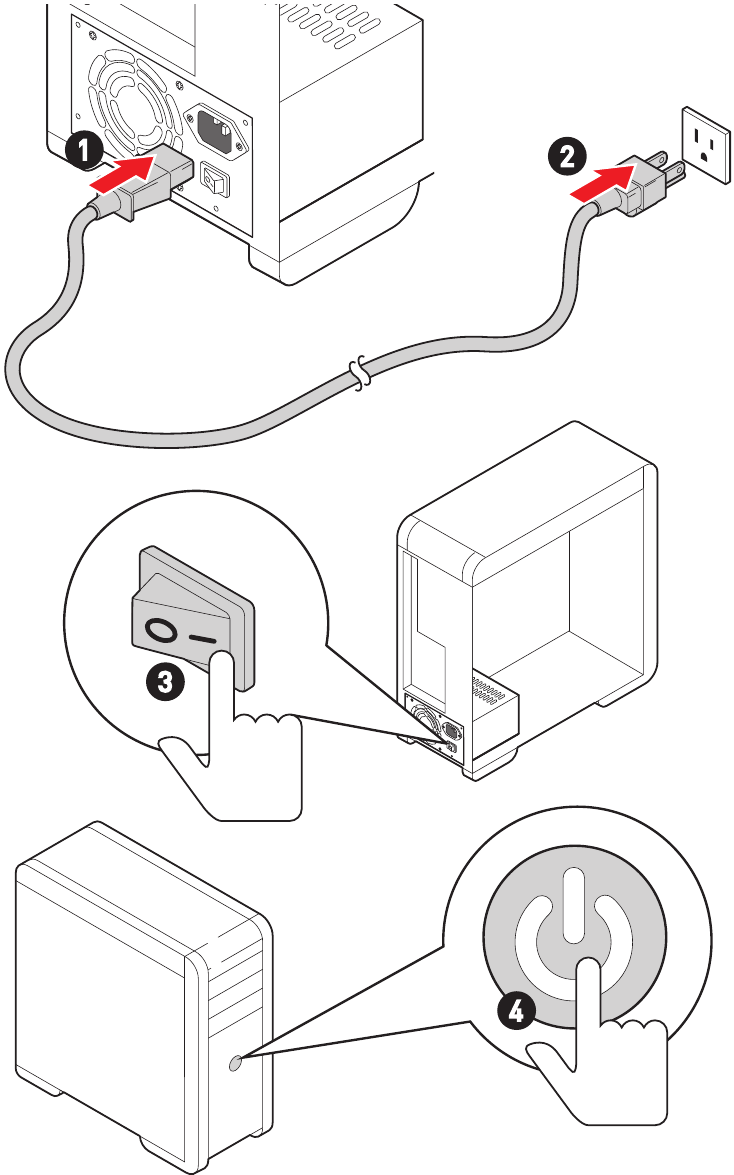

Inschakelen

Specificaties

CPU	Ondersteunt AMD Ryzen™ 7000-serie desktop processors* Ondersteunt processor socket AM5 * Ga naar www.msi.com voor de meest recente ondersteuningsstatus wanneer nieuwe processors worden uitgebracht.
Chipset	AMD B650-chipset
Memory	4x DDR5-geheugenslots, ondersteunen tot 128 GB* Ondersteunt 1R 4800 MT/s door JEDEC Maximale overklokfrequentie: 1DPC 1R Max. snelheid tot 7600+ MT/s 1DPC 2R Max. snelheid tot 6400+ MT/s 2DPC 1R Max. snelheid tot 6400+ MT/s 2DPC 2R Max. snelheid tot 5400+ MT/s Ondersteunt Dual-Channel-modus Ondersteunt non-ECC, un-buffered geheugen Ondersteunt AMD EXPO * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

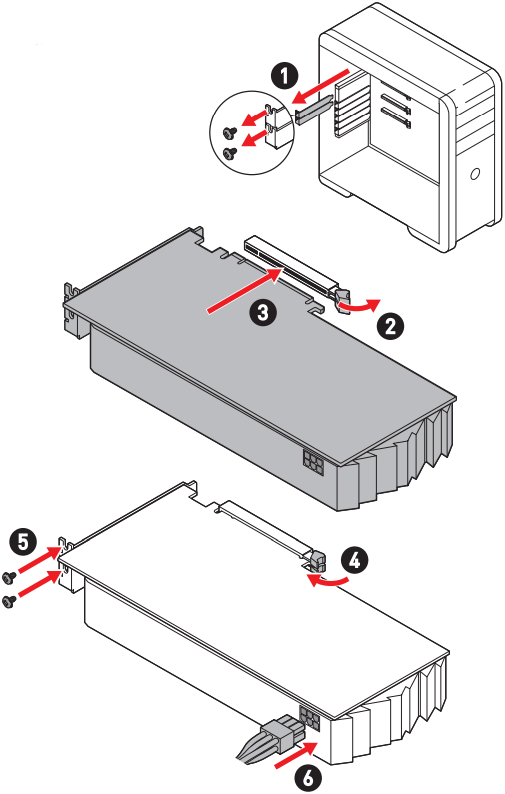

Expansion Slots	2x PCIe x16-slots PCI_E1-slot (van CPU) Ondersteunt tot PCIe 4.0 x16 PCI_E3-slot (van B650-chipset) Ondersteunt tot PCIe 4.0 x4 1x PCIe x1-slot PCI_E2-slot (van B650-chipset) Ondersteunt tot PCIe 3.0 x1
Onboard Graphics	1x HDMI™ 2.1-poort met HDR, ondersteunt een maximale resolutie van 4K 60Hz/ * 1x DisplayPort 1.4-poort met HBR3, ondersteunt een maximale resolutie van 8K 60Hz/ * * Alleen beschikbaar op processors met geïntegreerde graphics. ** Grafische specificaties kunnen variëren afhankelijk van de geïnstalleerde CPU.
SATA Ports	6x SATA 6Gb/s-poorten SATA_1_2 & SATA_3_4 (van B650-chipset) SATA_A1_A2 (van ASM1061)
M.2 SSD Slots	2x M.2-slots (Key M) (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2260/ 2280 opslagapparaten * De M2_2-slot is niet beschikbaar bij gebruik van een Ryzen™ 5 8500G-processor.
RAID	Ondersteunt RAID 0, RAID 1 en RAID 10 voor SATA-opslagapparaten* Ondersteunt RAID 0 en RAID 1 voor M.2 NVMe-opslagapparaten * SATA_A1~A2 ondersteunen geen RAID-functie.
Audio	Realtek® ALC4080 Codec 7.1-kanaals USB High Performance Audio Ondersteunt tot 32-bit/384kHz weergave op het voorpaneel Ondersteunt S/PDIF-uitgang
LAN	1x Realtek® RTL8125B 2.5Gbps LAN-controller
Power Connectors	1x 24-pins ATX-hoofdstroomconnector 2x 8-pins +12V-stroomconnectoren
Internal USB Connectors	1x USB 3.2 Gen 2 10Gbps Type-C-connector op het voorpaneel (van B650-chipset) 1x USB 3.2 Gen 1 5Gbps-connector (van B650-chipset) Ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0 Type-A-connectoren (van Hub-GL850) Ondersteunt extra 4 USB 2.0-poorten
Fan Connectors	1x 4-pins CPU-ventilatorconnector 1x 4-pins waterpomp-ventilatorconnector 3x 4-pins systeemventilatorconnectoren
System Connectors	1x audiopoort op het voorpaneel 2x systeem paneel connectoren 1x connector voor chassisintrusie 1x TPM-moduleconnector 1x tuning controller connector
Jumpers	1x Clear CMOS-jumper 1x OC safe boot-jumper
LED Features	2x 4-pins RGB LED-connectoren 2x 3-pins A-RAINBOW V2 (ARGB Gen2) LED-connectoren 4x EZ Debug LED
Back Panel Connectors	1x Flash BIOS-knop 1x DisplayPort 1x HDMI™-poort 4x USB 3.2 Gen 1 5Gbps Type-A-poorten (van ASM1074) 3x USB 3.2 Gen 2 10Gbps Type-A-poorten (van CPU) 1x USB 3.2 Gen 2x2 20Gbps Type-C-poort (van B650-chipset) 1x 2.5Gbps LAN (RJ45)-poort 5x audioaansluitingen 1x Optical S/PDIF Out-connector
I/O Controller	NUVOTON NCT6687R Controller Chip
Hardware Monitor	CPU/ systeem/ chipset temperatuurdetectie CPU/ systeem/ pomp ventilatorsnelheid detectie CPU/ systeem/ pomp ventilatorsnelheid regeling
Form Factor	Micro-ATX Form Factor 9.6 in. x 9.6 in. (244 mm x 244 mm)
BIOS Features	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Meerdere talen
Software	MSI Center MSI App Player (BlueStacks) CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition

Speciale functies

MSI Center-functies

Gaming Mode
Smart Priority
Game Highlights
Mystic light
Ambient Link
Frozr AI Cooling
User Scenario
True Color
Live Update
Hardware Monitoring
Super Charger
Devices Speed Up
Smart Image Finder
MSI Companion
System Diagnosis

Thermische functies

Uitgebreid koellichaamontwerp
M.2 Shield Frozr
K7 MOSFET thermische pad / Extra smoorspoelpad
Ventilatorheaders

Prestaties

Core Boost
VRM Power Design
Dual CPU Power
Memory Boost
Lightning Gen 4 PCI-E / M.2 Slot
Front USB Type-C
Server Grade PCB
2oz Koper verdikte PCB

DIY-vriendelijk

PCI-E Steel Armor
Voorgeïnstalleerd I/O-schild
EZ M.2 Clips
EZ DEBUG LED
EZ LED-bediening
Flash BIOS Button

Audio

Audio Boost 5

RGB-ondersteuning

Mystic Light Extension (RGB)
Mystic Light Extension (A-RAINBOW V2)
Ambient Link Support

BIOS

Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van uw moederbordpakket. Het zou het volgende moeten bevatten:

Moederbord

1x Moederbord

Documentatie

1x Snelstartgids
1x Reglementaire kennisgeving van de Europese Unie

Kabels

2x SATA 6G-kabels

Accessoires

1x Kabelsticker
2x EZ M.2 Clip-pakketten (1 set/pak)

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

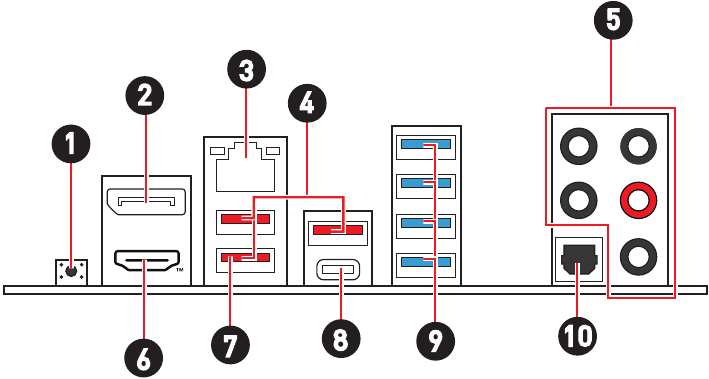

Aansluitingen achterpaneel

Item	Beschrijving
1	Flash BIOS button (Flash BIOS-knop) - Raadpleeg voor meer informatie over het bijwerken van het BIOS met de Flash BIOS button (Flash BIOS-knop).
2	DisplayPort
3	2,5 Gbps LAN (RJ45)-poort
4	USB 3.2 Gen 2 10 Gbps Type-A-poorten (van CPU)
5	Audiopoorten
6	HDMI™-poort
7	Flash BIOS-poort
8	USB 3.2 Gen 2x2 20 Gbps Type-C-poort (van B650-chipset)
9	USB 3.2 Gen 1 5 Gbps Type-A-poorten (van ASM1074)
10	Optische S/PDIF-uitgang

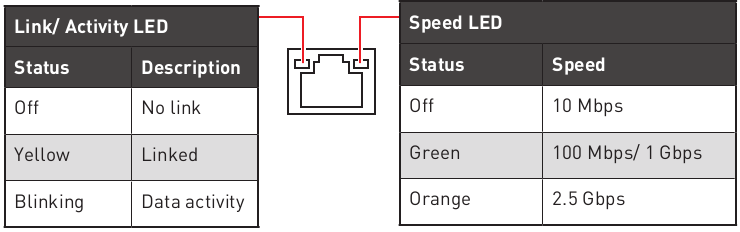

LED-statustabel LAN-poort

Aansluiting audio-aansluitingen

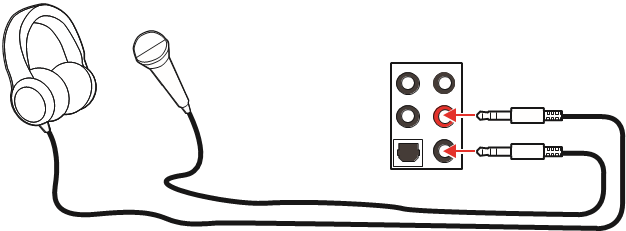

Audioconnectoren op hoofdtelefoon- en microfoondiagram

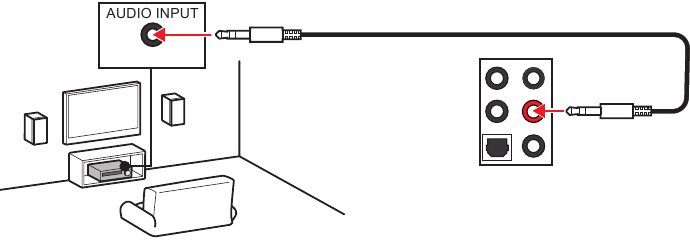

Audioconnectoren op stereoluidsprekerdiagram

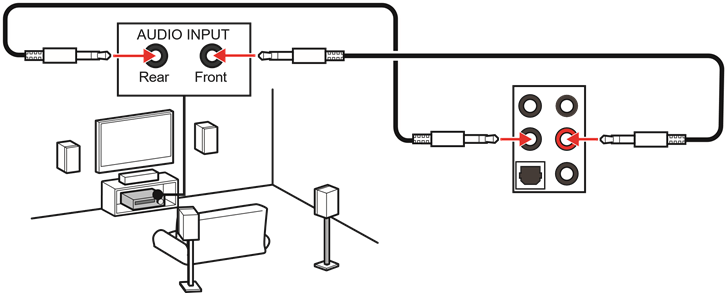

Audioconnectoren op 4-kanaalsluidsprekerdiagram

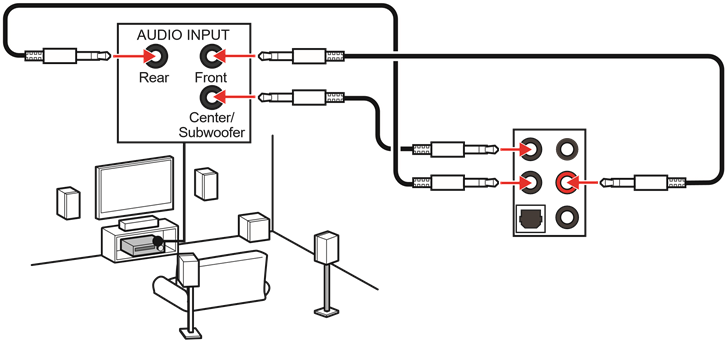

Audioconnectoren op 5.1-kanaalsluidsprekerdiagram

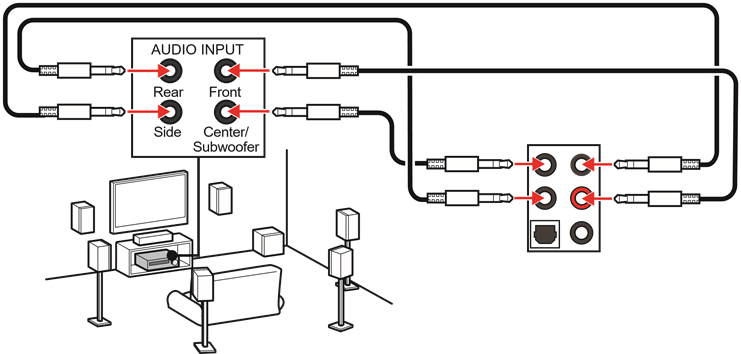

Audioconnectoren op 7.1-kanaalsluidsprekerdiagram

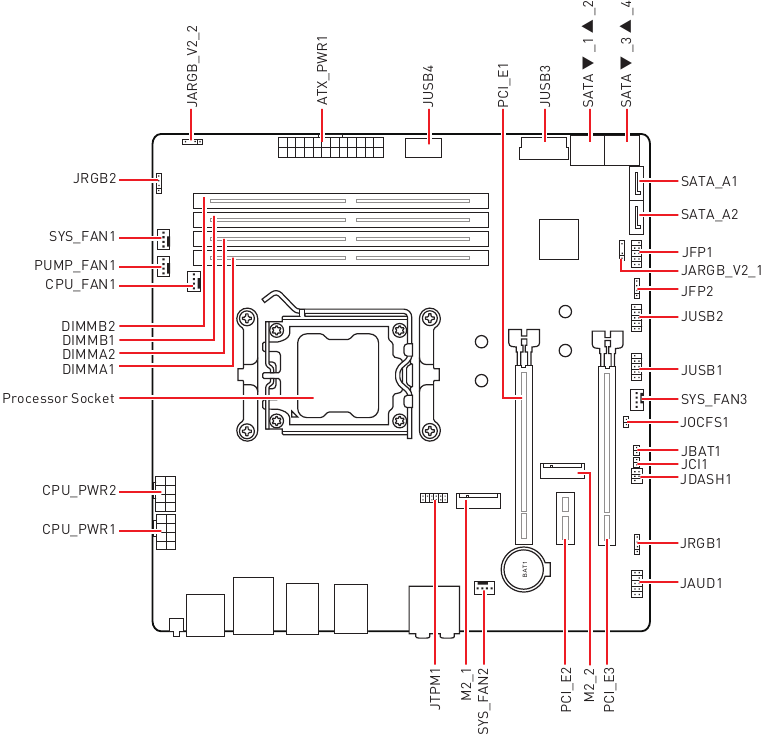

Overzicht van componenten

CPU-socket

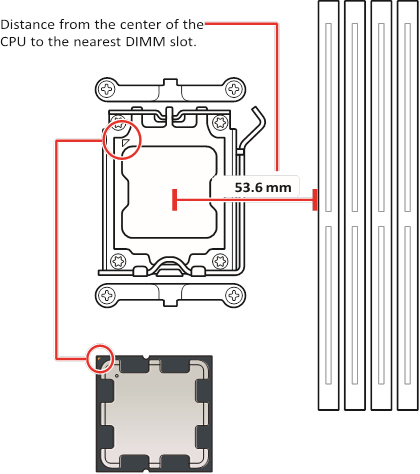

Introductie tot de AM5 CPU

Het oppervlak van de AM5 CPU heeft twee inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

Wanneer de processor wordt vervangen, kan de systeemconfiguratie worden gewist en het BIOS worden teruggezet naar de standaardwaarden vanwege de architectuur van de AM5-processor.
Haal altijd de stekker uit het stopcontact voordat u de CPU installeert of verwijdert.
Bewaar de beschermkap van de CPU na installatie van de processor. MSI behandelt alleen Return Merchandise Authorization (RMA)-aanvragen als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
Vergeet bij het installeren van een CPU nooit een CPU-koeler te installeren. Een CPU-koeler is noodzakelijk om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
Controleer of de CPU-koeler goed is afgesloten met de CPU voordat u uw systeem opstart.
Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.
Bescherm de CPU-socketpinnen altijd door de socket af te dekken met de plastic kap wanneer de CPU niet is geïnstalleerd.
Als u een aparte CPU en koeler/cooler hebt gekocht, raadpleeg dan de documentatie in de koeler/cooler-verpakking voor meer informatie over de installatie.
Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u gaat overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten bestand zijn tegen overklokken. Elke poging om buiten de productspecificaties te werken wordt niet aanbevolen. MSI® garandeert geen schade of risico's veroorzaakt door onvoldoende werking buiten de productspecificaties.

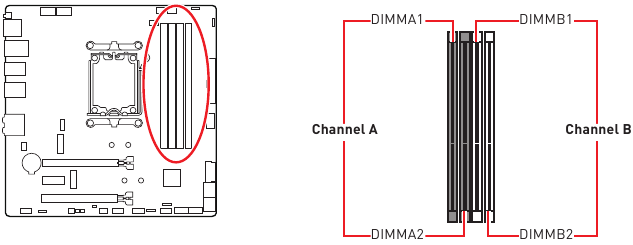

DIMM-sleuven

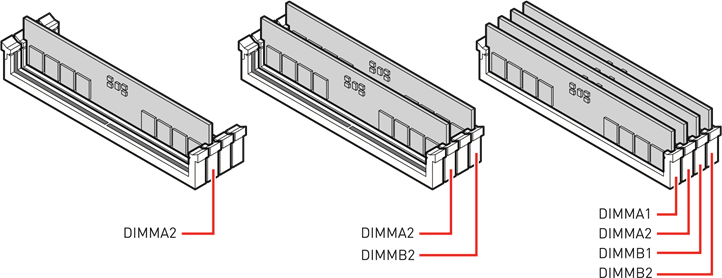

Aanbeveling voor installatie van geheugenmodules

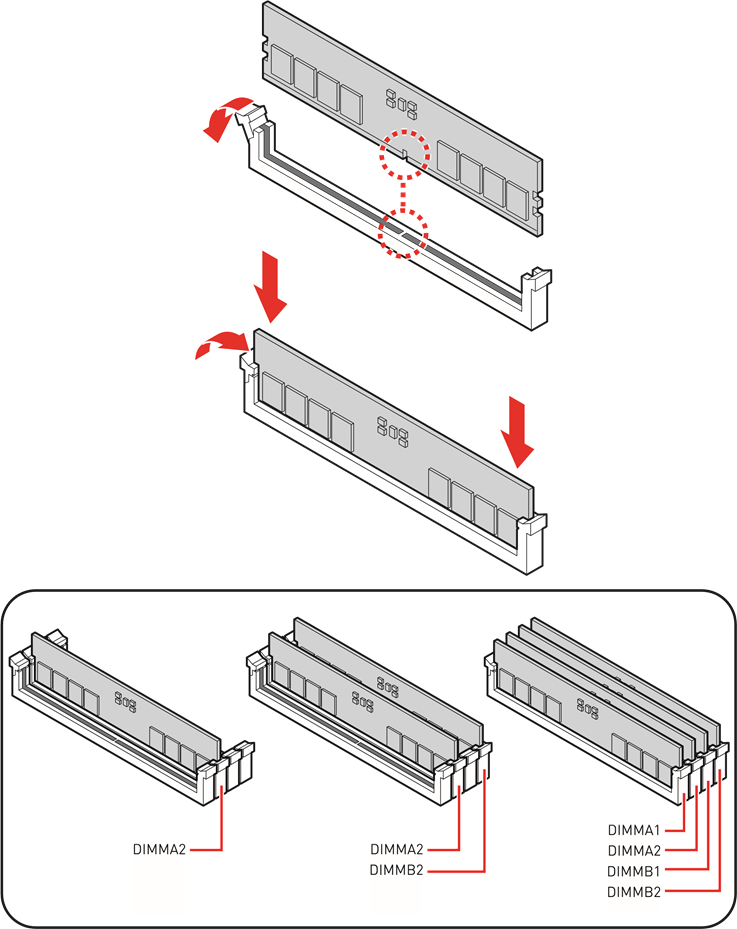

Plaats geheugenmodules altijd eerst in de DIMMA2-sleuf.
Om de stabiliteit van het systeem voor de Dual channel-modus te garanderen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency om de geheugenfrequentie in te stellen als u het geheugen wilt laten werken op de aangegeven of een hogere frequentie.
Het wordt aanbevolen om een efficiënter geheugenkoelsysteem te gebruiken voor de volledige DIMM-installatie of overklokken.
De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

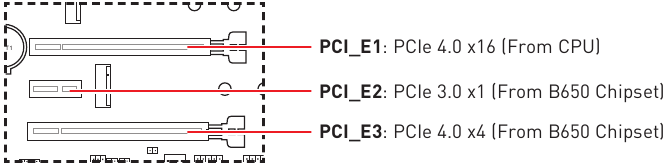

PCI_E1~3: PCIe-uitbreidingssleuven

Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel gebruiken, zoals MSI Gaming Series Graphics Card Bolster, om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.
Voor een enkele PCIe x16-uitbreidingskaartinstallatie met optimale prestaties wordt het gebruik van de PCI_E1-sleuf aanbevolen.
Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en haalt u de stekker van de voeding uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.

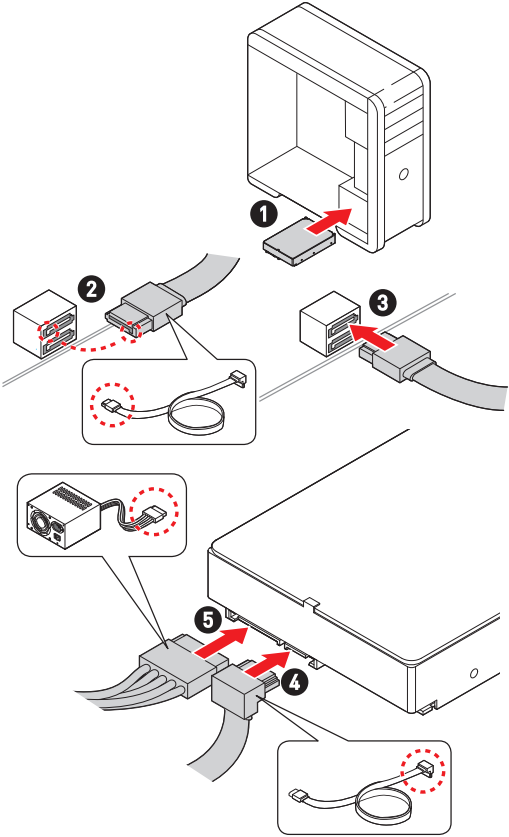

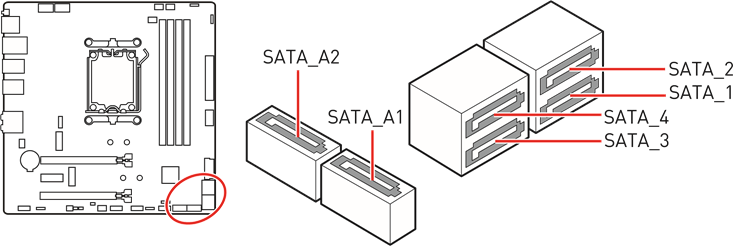

SATA_1~4 & SATA_A1~2: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan worden aangesloten op één SATA-apparaat.

Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er tijdens de overdracht gegevensverlies optreden.
SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

M2_1~2: M.2-sleuven (Key M)

Als uw M.2 SSD een eigen koellichaam heeft, verwijder dan de M.2-platen of rubberen blokjes in de M.2-sleuven voordat u de M.2 SSD installeert. Installeer de koellichamen die bij uw moederbord zijn geleverd niet opnieuw.

M.2-module installeren

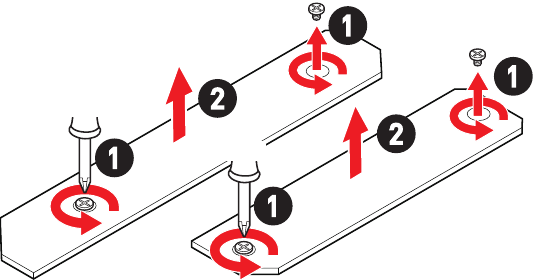

Draai de schroeven van het M.2 Shield Frozr-koellichaam los.
Til het M.2 Shield Frozr-koellichaam op en verwijder het.
Installeer de meegeleverde EZ M.2 Clip-kit voordat u de 2260 SSD installeert. Sla deze stap over als u 2280 SSD installeert.

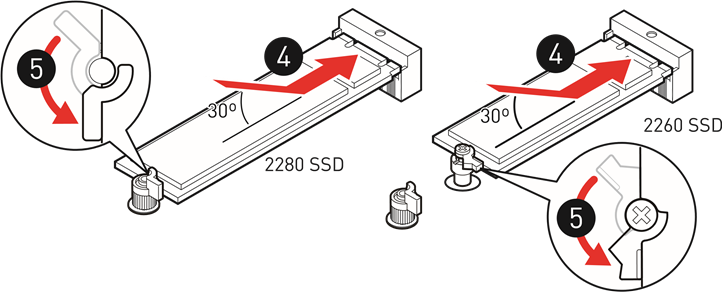

Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.
Draai de EZ M.2 Clip om de M.2 SSD te bevestigen.

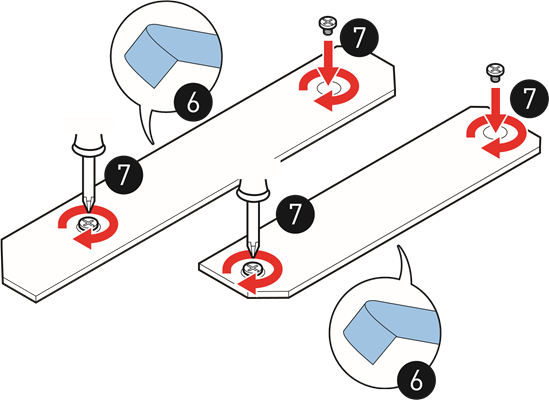

Verwijder de beschermfolie van de thermische pad onder het M.2 Shield Frozr-koellichaam.
Plaats het M.2 Shield Frozr-koellichaam terug en zet het vast.

JAUD1: Audio-connector aan de voorkant

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	MIC L	2	Massa
3	MIC R	4	NC
5	Koptelefoon R	6	MIC-detectie
7	SENSE_SEND	8	Geen pin
9	Koptelefoon L	10	Koptelefoondetectie

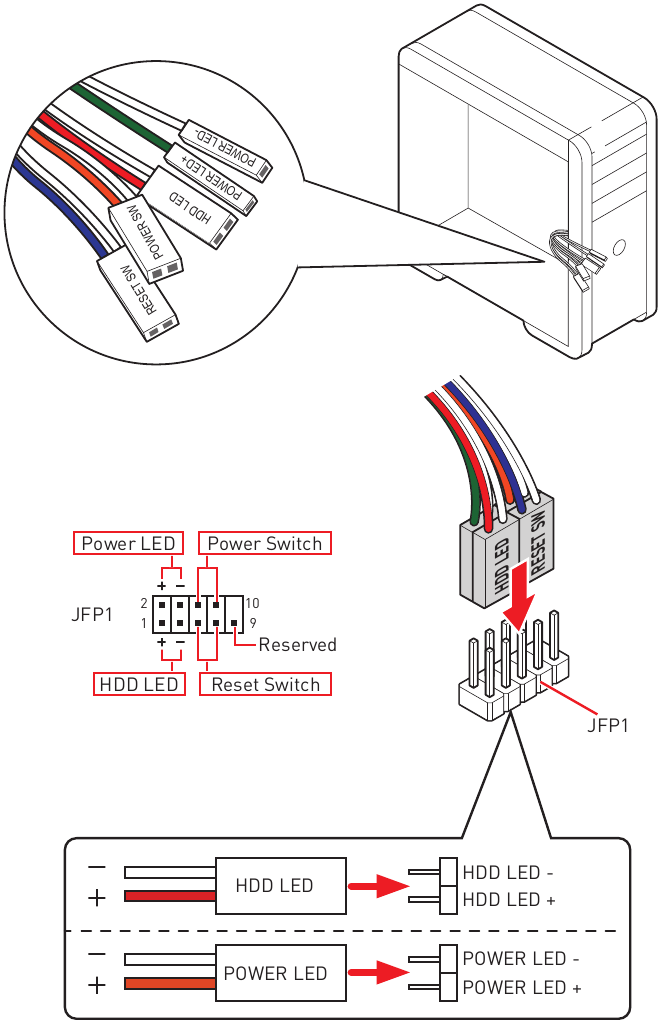

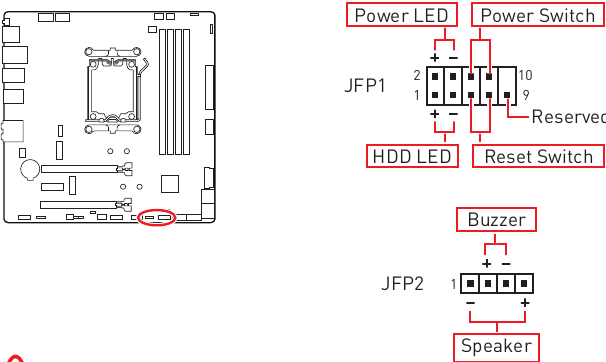

JFP1, JFP2: Connectoren voor het voorpaneel

De JFP1-connector regelt het inschakelen, het opnieuw instellen van de stroom en de LED's op uw pc-behuizing/chassis. Met de headers voor de aan/uit-schakelaar/reset-schakelaar kunt u de aan/uit-knop/reset-knop aansluiten. De Power LED-header wordt aangesloten op het LED-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor zoemer en luidspreker. Raadpleeg de volgende afbeeldingen hieronder om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat Power LED en HDD LED een positieve en negatieve aansluiting hebben, u moet de kabel aansluiten op de overeenkomstige positieve en negatieve poort op het moederbord. Anders werken LED's niet goed.

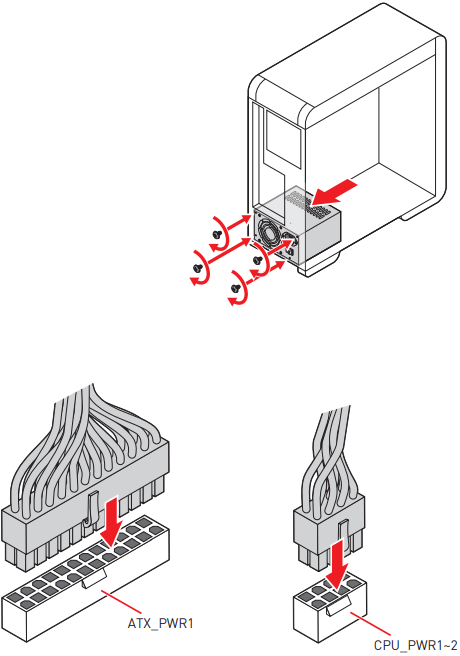

CPU_PWR1~2, ATX_PWR1: Stroomconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

CPU_PWR1~2

Pin	Signaalnaam	Pin	Signaalnaam
1	Massa	2	Massa
3	Massa	4	Massa
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	+3.3V	2	+3.3V
3	Massa	4	+5V
5	Massa	6	+5V
7	Massa	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Massa	16	PS-ON#
17	Massa	18	Massa
19	Massa	20	Res
21	+5V	22	+5V
23	+5V	24	Massa

Zorg ervoor dat alle stroomkabels goed zijn aangesloten op een geschikte ATX-voeding om een stabiele werking van het moederbord te garanderen.

JCI1: Chassis Intrusion Connector

Met deze connector kunt u de kabel van de chassisintrusion-schakelaar aansluiten.

De chassisintrusiondetector gebruiken

Sluit de JCI1-connector aan op de chassisintrusion-schakelaar/sensor op de chassis.
Sluit de chassisafdekking.
Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
Zet Chassis Intrusion op Enabled.
Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.
Zodra de chassisafdekking opnieuw wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De chassisintrusion-waarschuwing resetten

Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
Zet Chassis Intrusion op Reset.
Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.

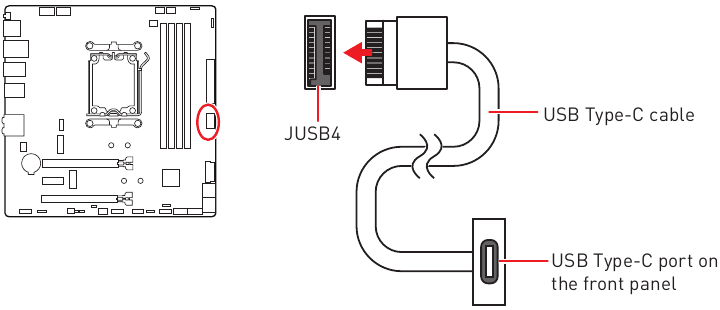

JUSB4: USB 3.2 Gen 2 Type-C-connector voor voorpaneel

Met deze connector kunt u de USB 3.2 Gen 2 10Gbps Type-C-connector op het voorpaneel aansluiten. De connector heeft een foolproof ontwerp. Wanneer u de kabel aansluit, zorg er dan voor dat u deze in de juiste richting aansluit.

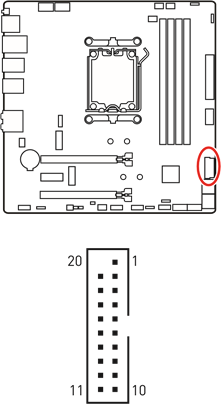

JUSB3: USB 3.2 Gen 1 Connector

Met deze connector kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Stroom	2	USB3_RX_DN
3	USB3_RX_DP	4	Aarde
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Aarde	8	USB2.0-
9	USB2.0+	10	Aarde
11	USB2.0+	12	USB2.0-
13	Aarde	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Aarde
17	USB3_RX_DP	18	USB3_RX_DN
19	Stroom	20	Geen pin

Let op dat de stroom- en aardepinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.

JUSB1~2: USB 2.0-connectoren

Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Aarde	8	Aarde
9	Geen pin	10	NC

Let op dat de VCC- en aardepinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.
Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het hulpprogramma MSI Center.

JTPM1: TPM-moduleconnector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer informatie en gebruik.

Pin	Signaalnaam	Pin	Signaalnaam
1	SPI-stroom	2	SPI-chipselectie
3	Master In Slave Out (SPI-gegevens)	4	Master Out Slave In (SPI-gegevens)
5	Gereserveerd	6	SPI-klok
7	Aarde	8	SPI-reset
9	Gereserveerd	10	Geen pin
11	Gereserveerd	12	Interruptaanvraag

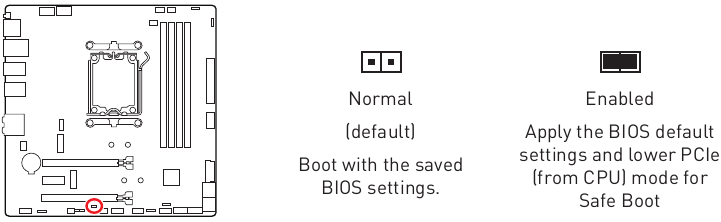

JOC_FS1: Safe Boot Jumper

Deze jumper wordt gebruikt voor Safe Boot. Eenmaal ingeschakeld, start het systeem met de standaardwaarden

JDASH1: Tuning Controller Connector

Deze connector wordt gebruikt om een optionele Tuning Controller-module aan te sluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Geen pin	2	NC
3	MCU_SMB_SCL_M	4	MCU_SMB_SDA_M
5	VCC5	6	Aarde

CPU_FAN1, PUMP_FAN1, SYS_FAN1~3: Ventilatorconnectoren

Ventilatorconnectoren kunnen worden geclassificeerd als PWM (Pulse Width Modulation)-modus of DC-modus. Ventilatorconnectoren in PWM-modus leveren een constante 12V-output en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. Ventilatorconnectoren in DC-modus regelen de ventilatorsnelheid door de spanning te wijzigen. De ventilatorconnectoren in automatische modus kunnen automatisch PWM- en DC-modus detecteren.

U kunt ventilatoren regelen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Controleer de Smart Fan Mode (Slimme ventilatormodus), de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode (Slimme ventilatormodus) uit, de ventilator draait op maximale snelheid.

Zorg ervoor dat de ventilatoren goed werken na het schakelen van de PWM/DC-modus.

Pin-definitie PWM-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	+12V
3	Detectie	4	Snelheidsregelsignaal

Pin-definitie DC-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Spanningsregeling
3	Detectie	4	NC

Specificaties ventilatorconnector

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	Automatische modus	3A	36W
PUMP_FAN1	PWM-modus	3A	36W
SYS_FAN1~3	DC-modus	2A	24W

JBAT1: Clear CMOS (Reset BIOS) Jumper

Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

BIOS terugzetten naar standaardwaarden

Schakel de computer uit en trek de stekker uit het stopcontact.
Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden kort te sluiten.
Verwijder de jumperkap van JBAT1.
Steek de stekker in het stopcontact en schakel de computer in.

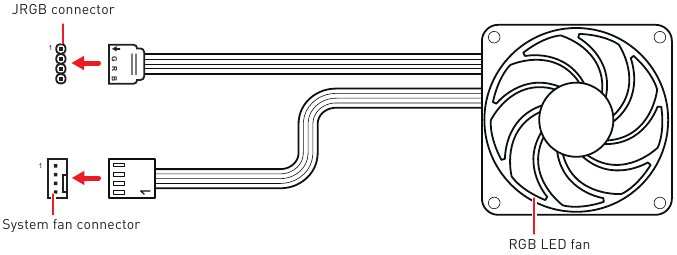

JRGB1~2: RGB LED-connectoren

Met de JRGB-connectoren kunt u de 5050 RGB LED-strips 12V aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	+12V	2	G
3	R	4	B

RGB LED-stripaansluiting

RGB LED-ventilatoraansluiting

De JRGB-connector ondersteunt tot 2 meter doorlopende 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED-connectoren

Met de JARGB_V2-connectoren kunt u de ARGB Gen2- en ARGB-gebaseerde LED-strips aansluiten. De JARGB_V2-connector ondersteunt maximaal 240 individueel adresseerbare RGB-LED's met een maximaal opgenomen vermogen van 3A (5V).

Pin	Signaalnaam	Pin	Signaalnaam
1	+5V	2	Data
3	Geen pin	4	Aarde

Aansluiting adresseerbare RGB LED-strip

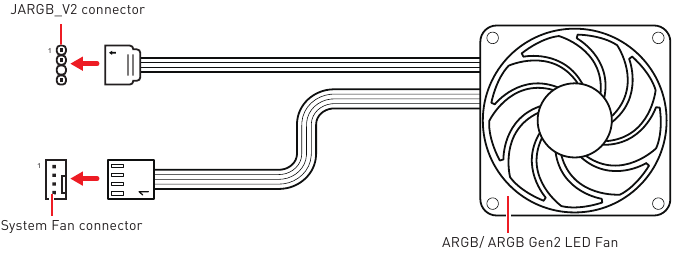

Aansluiting adresseerbare RGB LED-fan

Sluit niet het verkeerde type LED-strips aan. De JRGB-connector en de JARGB_V2-connector leveren verschillende spanningen en het aansluiten van de ARGB 5V LED-strip op de JRGB-connector zal de LED-strip beschadigen.

Als u ARGB Gen1 en ARGB Gen2 LED-strips op dezelfde connector aansluit, kan dit problemen veroorzaken. Gebruik ARGB Gen1 en ARGB Gen2 LED-strips niet door elkaar.
Het wordt aanbevolen om LED-strips met dezelfde specificatie te installeren om de beste effecten te bereiken.
Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de adresseerbare RGB LED-strip installeert of verwijdert.
Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

Onboard-leds

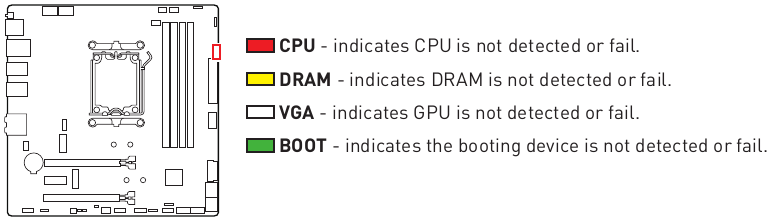

EZ Debug-led

Deze leds geven de debugstatus van het moederbord aan.

OS, drivers en MSI Center installeren

Download en update de nieuwste hulpprogramma's en drivers op www.msi.com

Windows 11 installeren

Schakel de computer in.
Plaats de Windows 11-installatieschijf/USB in uw computer.
Druk op de Restart (Opnieuw opstarten) knop op de computerbehuizing.
Druk op de F11-toets tijdens de POST (Power-On Self Test) van de computer om naar het Boot Menu te gaan.
Selecteer de Windows 11-installatieschijf/USB in het Boot Menu.
Druk op een willekeurige toets als het scherm het bericht Press any key to boot from CD or DVD... (Druk op een willekeurige toets om op te starten vanaf CD of DVD...) weergeeft. Zo niet, sla deze stap dan over.
Volg de instructies op het scherm om Windows 11 te installeren.

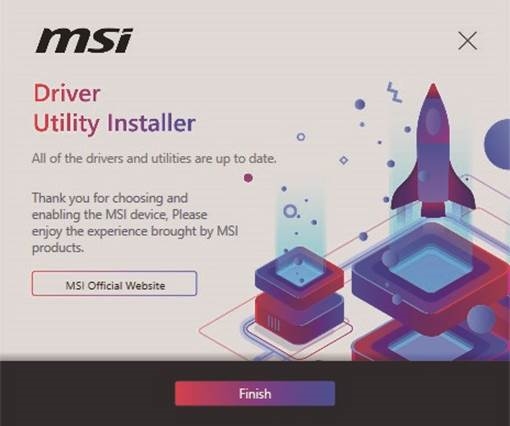

Drivers installeren met MSI Driver Utility Installer

Sommige nieuwe netwerkchips worden niet native ondersteund door Windows 11. Het wordt aanbevolen om de LAN-driver te installeren voordat u drivers installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om de LAN-driver voor uw moederbord te installeren.
De MSI Driver Utility Installer verschijnt maar één keer. Als u het tijdens het proces annuleert of sluit, raadpleeg dan het hoofdstuk Live Update van de MSI Center-handleiding om de drivers te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de drivers te downloaden.
MSI Driver Utility Installer moet via internet worden geïnstalleerd.

Start uw computer in Windows 11 op.
Selecteer Start > Instellingen > Windows Update en selecteer vervolgens Naar updates zoeken.
MSI Driver Utility Installer verschijnt automatisch.
Schakel het selectievakje I have read and agree to the MSI Terms of Use (Ik heb de MSI-gebruiksvoorwaarden gelezen en ga ermee akkoord) in en klik vervolgens op Next (Volgende).
Vink het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek aan en klik op Install (Installeren) om MSI Center en drivers te installeren. De installatievoortgang wordt onderaan weergegeven.
Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en soepel software voor het maken van content kunt gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, systeemprestaties bewaken en ventilatorsnelheid aanpassen.

MSI Center-gebruikershandleiding

Als u meer informatie wilt over MSI Center, raadpleegt u http://download.msi.com/manual/mb/MSICENTER.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u heeft.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kunnen bereiken en het zal in de toekomst BIOS volledig vervangen. De MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de nieuwe chipsetmogelijkheden.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

Snel opstarten - UEFI kan het besturingssysteem rechtstreeks opstarten en het BIOS-zelftestproces opslaan. Het kan ook de tijd elimineren om tijdens POST over te schakelen naar de CSM-modus.
Ondersteuning voor harde schijfpartities groter dan 2 TB.
Ondersteunt meer dan 4 primaire partities met een GUID-partitietabel (GPT).
Ondersteunt een onbeperkt aantal partities.
Ondersteunt volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
Ondersteunt veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat er geen malware knoeit met het opstartproces.

Incompatibele UEFI-gevallen

32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen het 64-bits besturingssysteem Windows 11.
Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht worden weergegeven: Er is geen GOP-ondersteuning (Graphics Output Protocol) gedetecteerd op deze grafische kaart.

We raden u aan deze te vervangen door een grafische kaart die GOP/UEFI ondersteunt of om een CPU met geïntegreerde grafische kaart te gebruiken om een normale werking te hebben.

Hoe de BIOS-modus te controleren?

Zet uw computer aan.
Druk op de toets Delete wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om naar het setupmenu te gaan, F11 om het opstartmenu te openen) op het scherm verschijnt tijdens het opstartproces.
Nadat u de BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.

BIOS-instellingen

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke systeemschade of mislukte opstart te voorkomen, tenzij u bekend bent met BIOS.

BIOS-items worden regelmatig bijgewerkt voor betere systeemprestaties. De items kunnen enigszins afwijken van de nieuwste BIOS; daarom is de beschrijving alleen ter referentie. U kunt ook het informatiepaneel HELP raadplegen voor een beschrijving van het BIOS-item.
De BIOS-schermen, opties en instellingen zijn afhankelijk van uw systeem.

BIOS-instellingen openen

Druk op de toets Delete wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om naar het setupmenu te gaan, F11 om het opstartmenu te openen) op het scherm verschijnt tijdens het opstartproces.

Functietoets

F1:	Algemene helplijst
F2:	Een favoriet item toevoegen/verwijderen
F3:	Menu Favorieten openen
F4:	Menu CPU-specificaties openen
F5:	Menu Memory-Z openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen de geavanceerde modus en de EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijziging opslaan en opnieuw opstarten*
F12:	Maak een screenshot en sla het op een USB-flashstation op (alleen FAT/FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS-gebruikershandleiding

Als u meer instructies wilt over het instellen van de BIOS, raadpleegt u https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

BIOS resetten

Mogelijk moet u de standaard BIOS-instellingen herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
Sluit de Clear CMOS-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u de CMOS-gegevens wist. Raadpleeg het gedeelte over de Clear CMOS-jumper voor het resetten van de BIOS.

BIOS bijwerken

BIOS bijwerken met M-FLASH

Voor het bijwerken:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. Sla vervolgens het BIOS-bestand op het USB-flashstation op.

BIOS bijwerken:

Plaats het USB-flashstation met het updatebestand in de USB-poort.
Raadpleeg de volgende methoden om de flashmodus te openen.

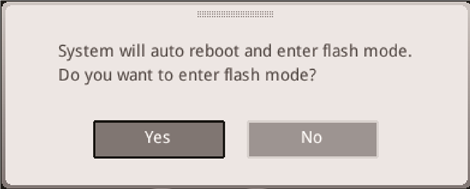

- Start opnieuw op en druk tijdens POST op de toetsen Ctrl + F5 en klik op Ja om het systeem opnieuw op te starten.
- Start opnieuw op en druk tijdens POST op de Del-toets om de BIOS te openen. Klik op de knop M-FLASH en klik op Ja om het systeem opnieuw op te starten.
Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
Klik op Yes (Ja) wanneer u hierom wordt gevraagd om het herstellen van de BIOS te starten.
Nadat het flashproces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

De BIOS bijwerken met MSI Center

Voor het bijwerken:

Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
Sluit alle andere toepassingssoftware voordat u de BIOS bijwerkt.

De BIOS bijwerken:

Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
Selecteer Live Update en klik op de knop Advance (Geavanceerd).
Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
De installatieherinnering verschijnt en klik vervolgens op de knop Installeren.
Het systeem wordt automatisch opnieuw opgestart om de BIOS bij te werken.
Nadat het flashproces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

BIOS bijwerken met Flash BIOS Button

Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI®-website.
Hernoem het BIOS-bestand naar MSI.ROM en sla het op in de hoofdmap van het USB-opslagapparaat.
Sluit de voeding aan op CPU_PWR1 en ATX_PWR1. (Het is niet nodig om CPU en geheugen te installeren.)
Sluit het USB-opslagapparaat met het bestand MSI.ROM aan op de Flash BIOS Port op het achterpaneel van de I/O.
Druk op de Flash BIOS Button om de BIOS te flashen en de LED begint te knipperen.
De LED wordt uitgeschakeld wanneer het proces is voltooid.

Veiligheidsinformatie

De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Volg de onderstaande instructies om een succesvolle computerassemblage te garanderen.
Zorg ervoor dat alle componenten goed zijn aangesloten. Losse verbindingen kunnen ervoor zorgen dat de computer een component niet herkent of niet start.
Houd het moederbord vast aan de randen om te voorkomen dat u gevoelige componenten aanraakt.
Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaad uzelf dan van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
Bewaar het moederbord in een elektrostatische afschermingscontainer of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing zitten.
Start de computer niet op voordat de installatie is voltooid. Dit kan leiden tot permanente schade aan de componenten en letsel aan de gebruiker.
Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computeronderdeel installeert of verwijdert.
Bewaar deze gebruikershandleiding voor toekomstig gebruik.
Houd dit moederbord uit de buurt van vocht.
Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
Alle waarschuwingen op het moederbord moeten worden opgemerkt.
Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
- Er is vloeistof in de computer doorgedrongen.
- Het moederbord is blootgesteld aan vocht.
- Het moederbord werkt niet goed of u kunt het niet aan de praat krijgen volgens de gebruikershandleiding.
- Het moederbord is gevallen en beschadigd.
- Het moederbord vertoont duidelijke tekenen van breuk.
Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI MAG B650M MORTAR Handleiding
