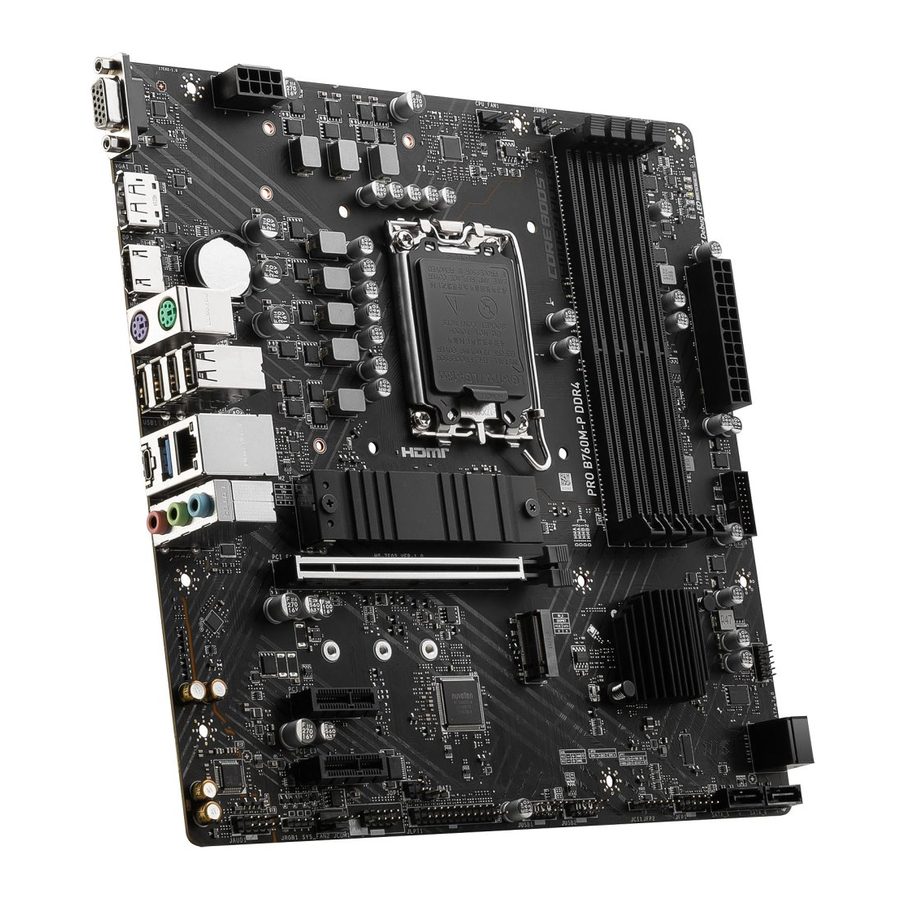

MSI PRO B760M-P DDR4 - Moederbordhandleiding

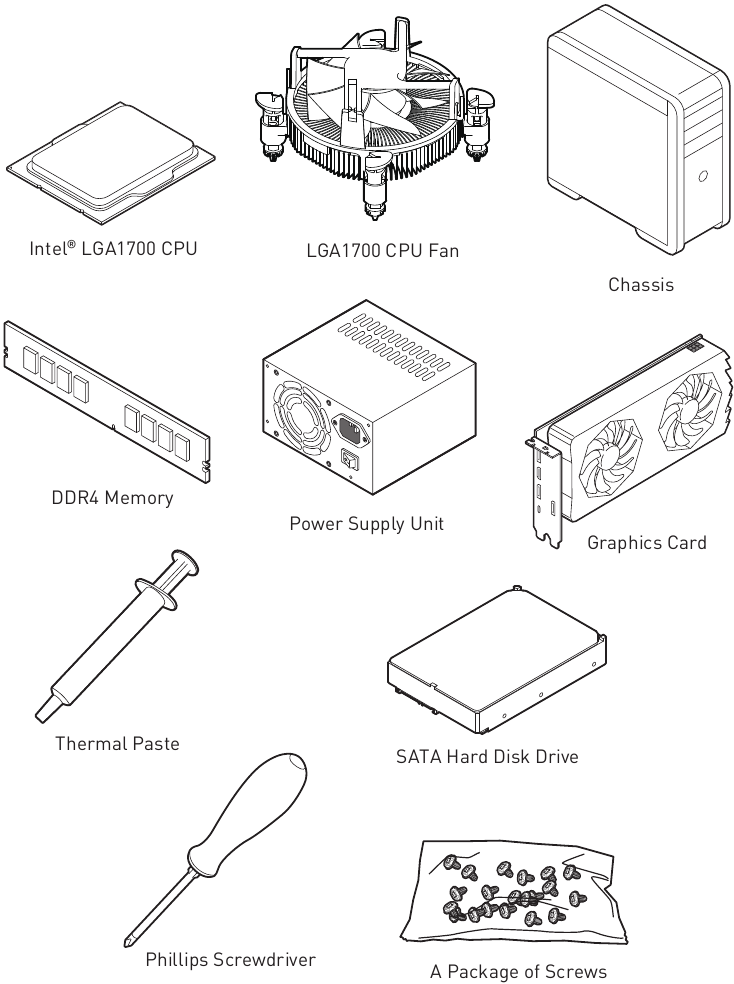

Benodigdheden en componenten voorbereiden

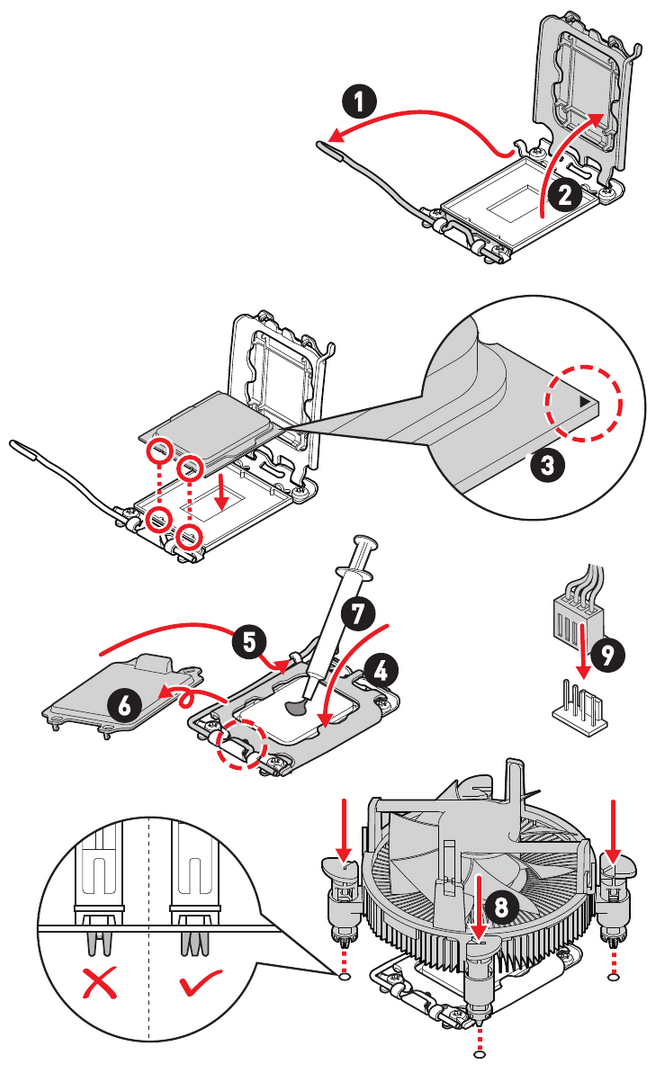

Een processor installeren

• https://youtu.be/KMf9oIDsGes

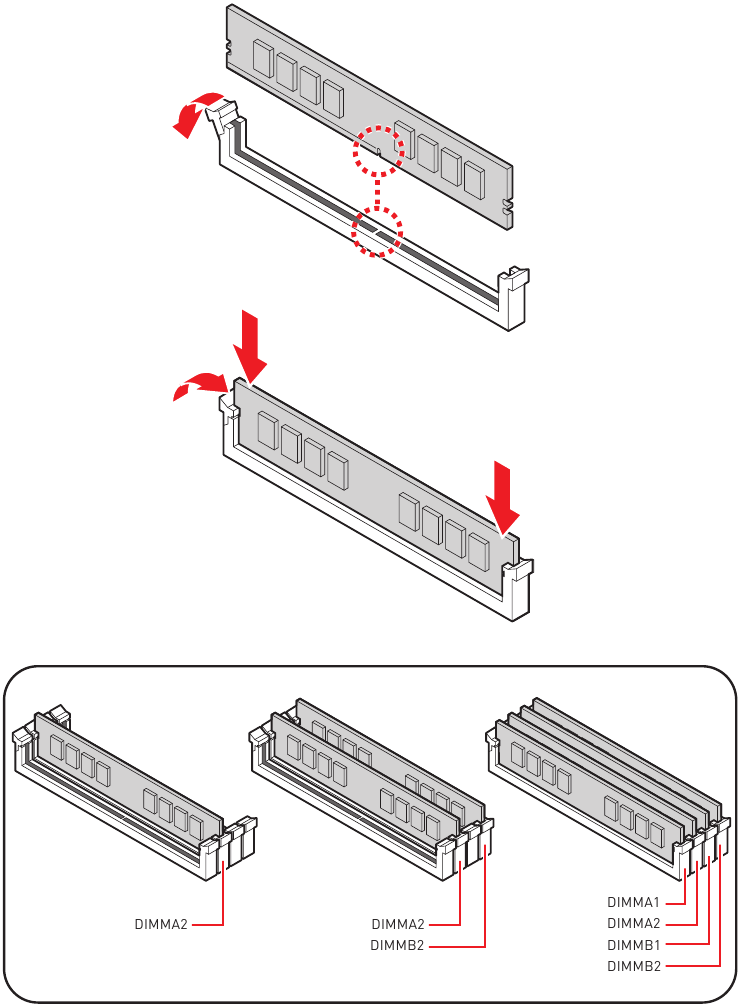

DDR4-geheugen installeren

• https://youtu.be/XiNmkDNZcZk

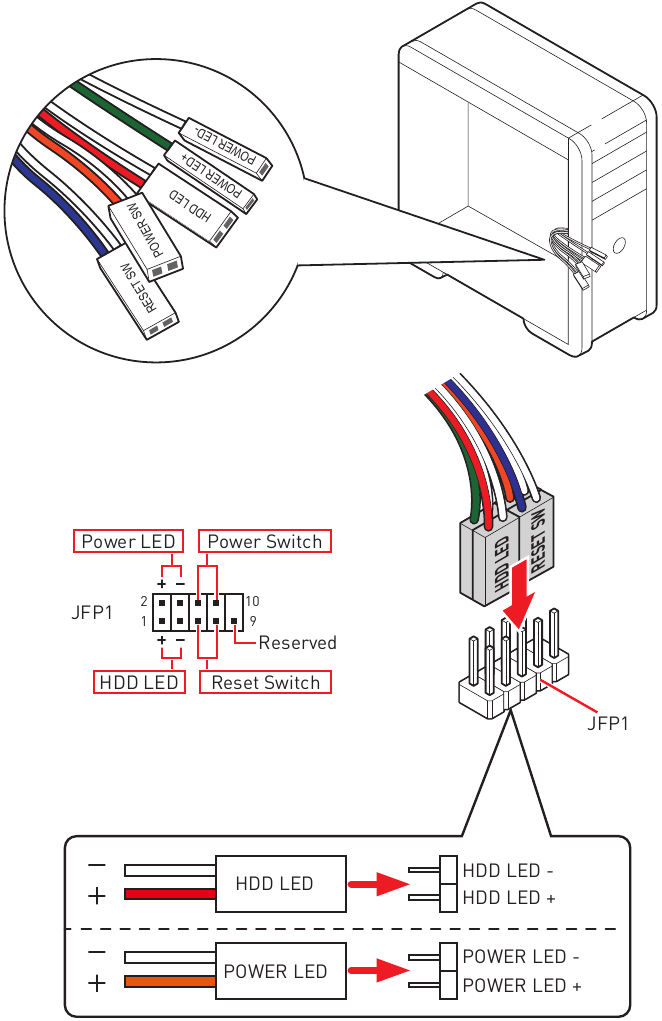

De header van het voorpaneel aansluiten

• http://youtu.be/DPELIdVNZUI

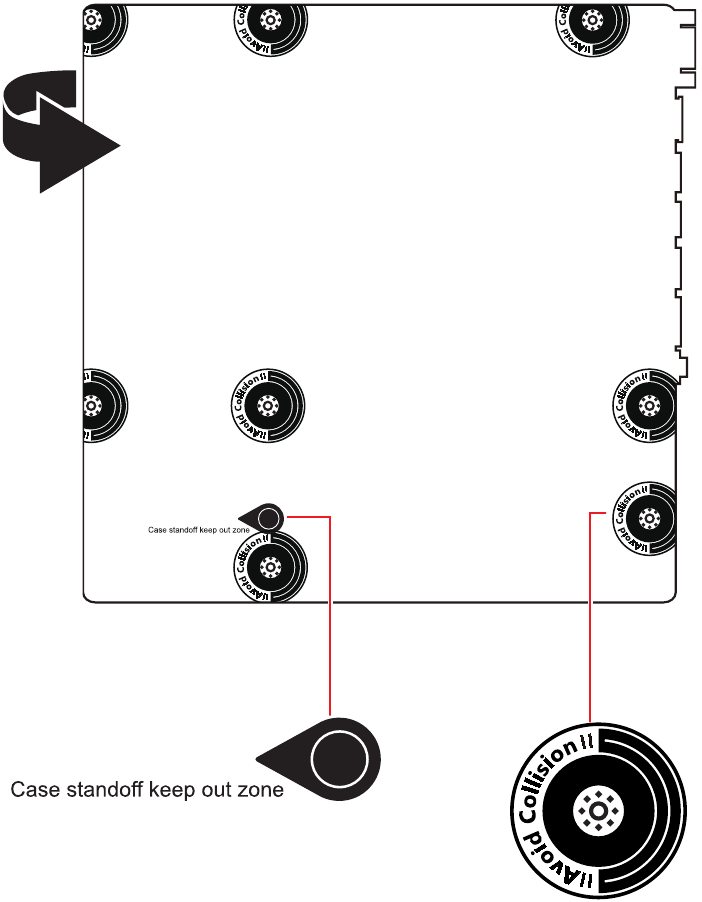

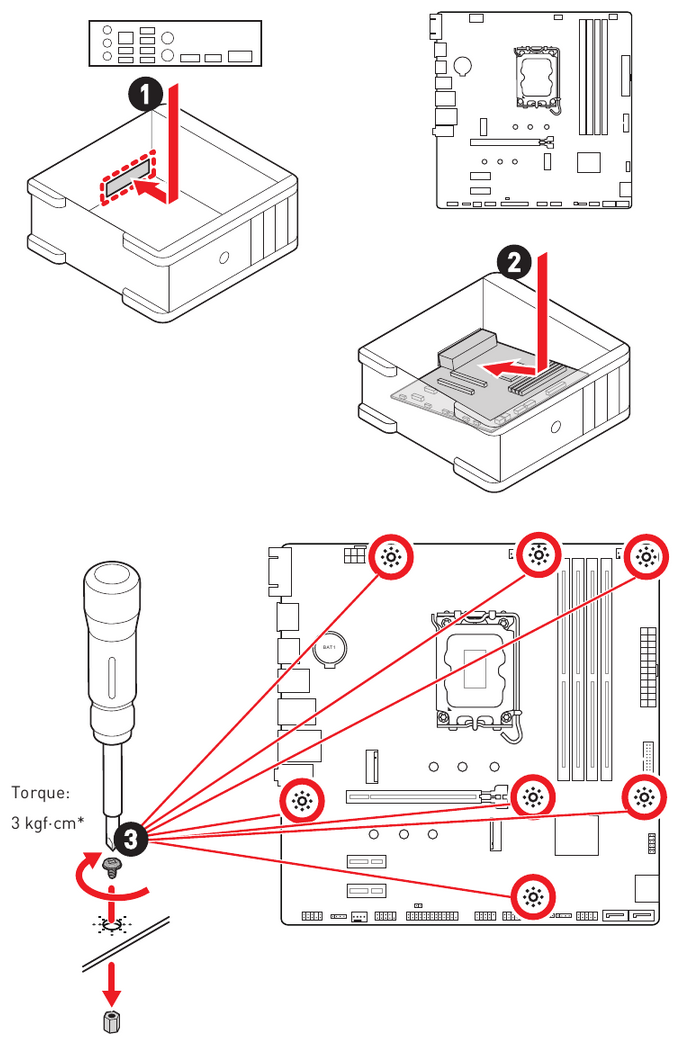

Het moederbord installeren

*3 kgf·cm = 0.3 N·m = 2.6 lbf·in

• https://youtu.be/wWI6Qt51Wnc

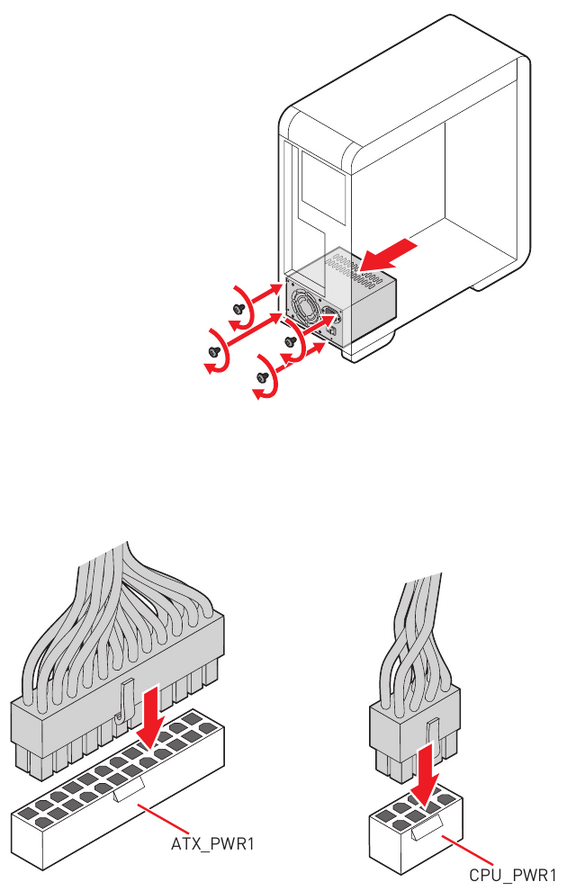

De stroomconnectoren aansluiten

• http://youtu.be/gkDYyR_83I4

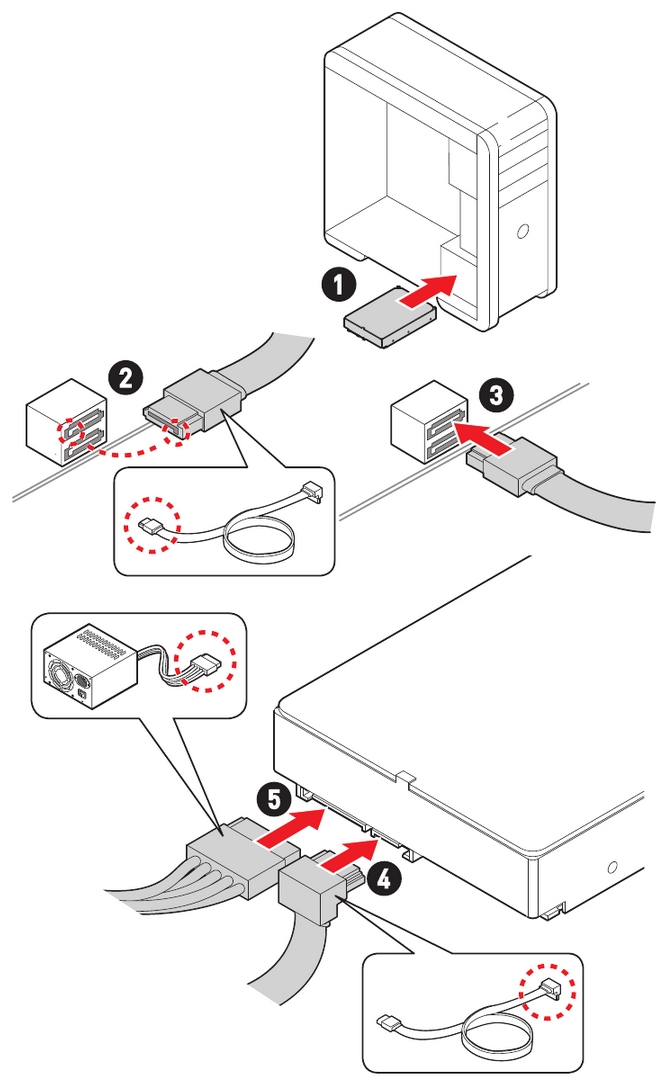

SATA-schijven installeren

• http://youtu.be/RZsMpqxythc

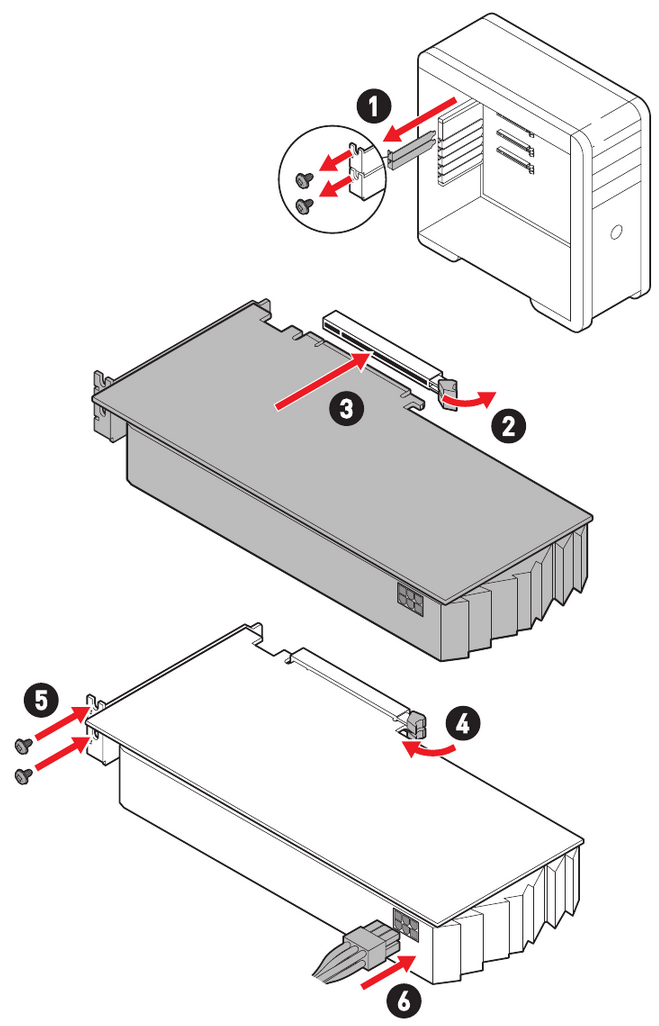

Een grafische kaart installeren

• http://youtu.be/mG0GZpr9w_A

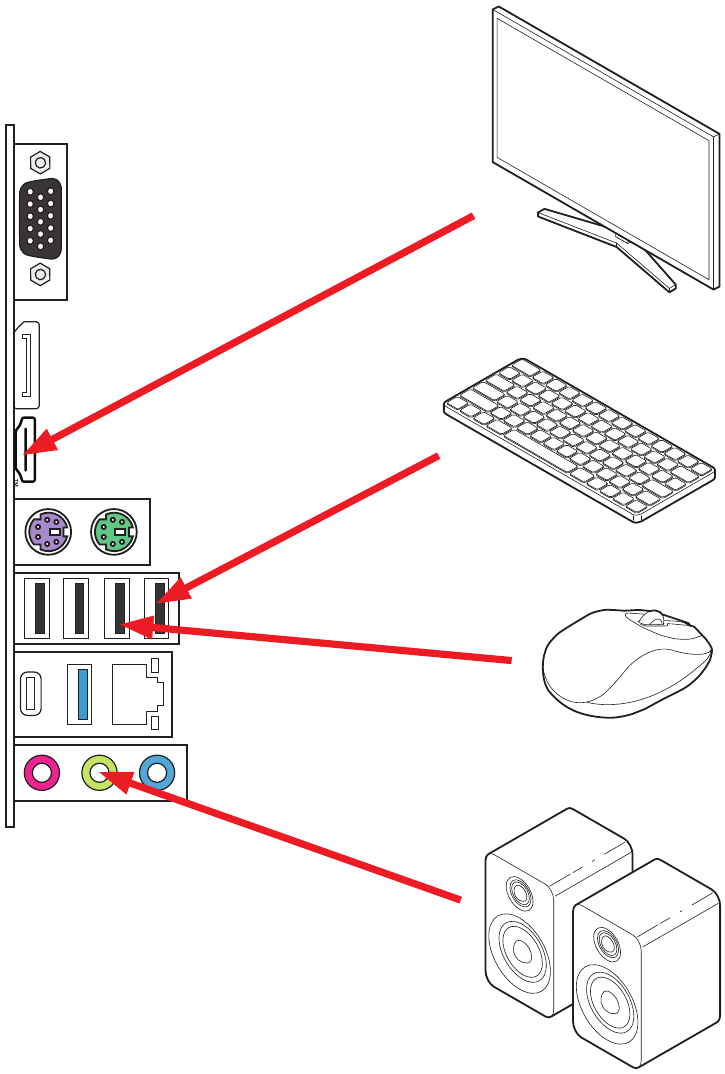

Randapparatuur aansluiten

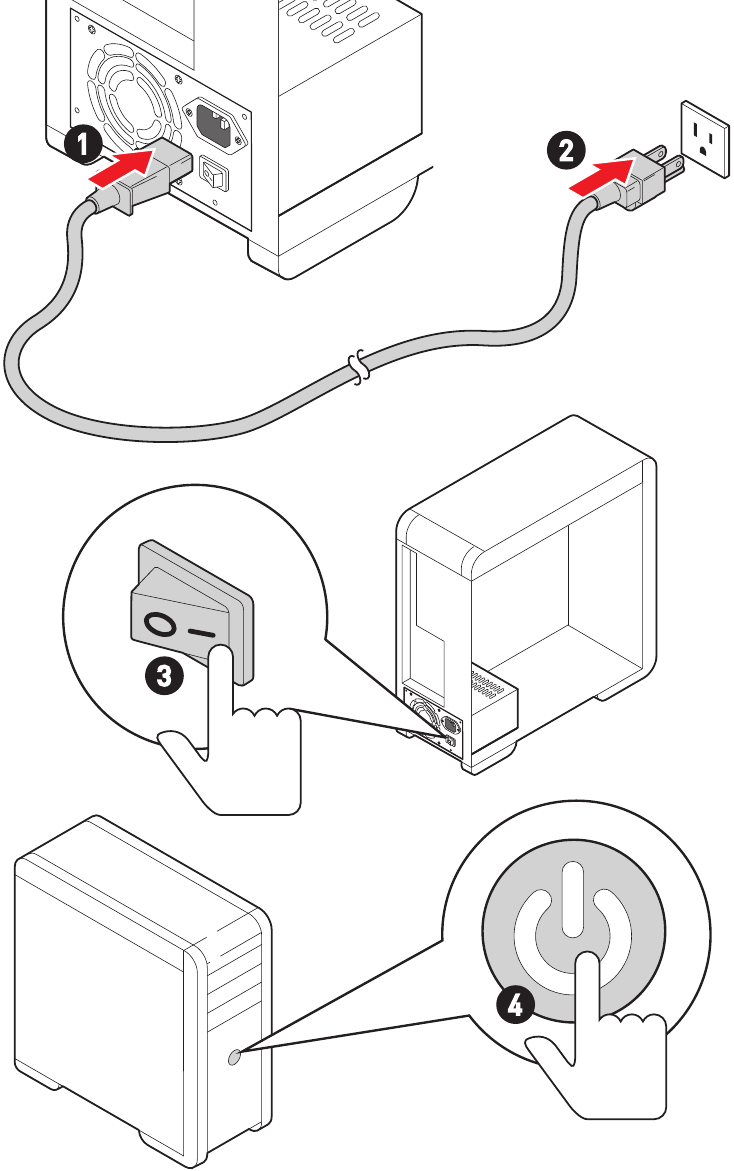

Inschakelen

Specificaties

CPU	Ondersteunt 12e/13e generatie Intel® Core™ Processors, Pentium® Gold en Celeron® Processors* Processor socket LGA1700 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus, aangezien er nieuwe processors worden uitgebracht.
Chipset	Intel® B760 Chipset
Memory (Geheugen)	4x DDR4-geheugenslots, ondersteunen tot 128 GB* Ondersteunt 1R 2133/2666/3200 MHz (door JEDEC & POR) Maximale overklokfrequentie: 1DPC 1R Maximale snelheid tot 4800+ MHz 1DPC 2R Maximale snelheid tot 4600+ MHz 2DPC 1R Maximale snelheid tot 4400+ MHz 2DPC 2R Maximale snelheid tot 4000+ MHz Ondersteunt Dual-Channel modus Ondersteunt non-ECC, un-buffered geheugen Ondersteunt Intel® Extreme Memory Profile (XMP) * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Expansion Slots (Uitbreidingssleuven)	1x PCIe x16-slot PCI_E1-slot (van CPU) Ondersteunt PCIe 4.0 x16 2x PCIe x1-slots PCI_E2 & PCI_E3 slots (van B760-chipset) Ondersteunt PCIe 4.0 x1
Onboard Graphics (Onboard grafische kaart)	1x HDMI™ 1.4-poort, ondersteunt een maximale resolutie van 4K 30Hz*/** 1x DisplayPort 1.4-poort, ondersteunt een maximale resolutie van 4K 60Hz*/** 1x VGA-poort, ondersteunt een maximale resolutie van 2048x1536 50Hz, 2048x1280 60Hz, 1920x1200 60Hz*/** * Alleen beschikbaar op processors met geïntegreerde graphics. ** Grafische specificaties kunnen variëren afhankelijk van de geïnstalleerde CPU.
SATA Ports (SATA-poorten)	4x SATA 6Gb/s-poorten* (van B760-chipset) * SATA5 is niet beschikbaar bij installatie van M.2 SATA SSD in de M2_2-slot.
M.2 SSD Slot	2x M.2-slots (Key M) M2_1-slot (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2242/2260/2280 opslagapparaten M2_2-slot* (van B760-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt tot SATA 6Gb/s Ondersteunt 2242/2260/2280 opslagapparaten * SATA5 is niet beschikbaar bij installatie van M.2 SATA SSD in de M2_2-slot.
RAID	Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
Audio	Realtek® ALC897 Codec 7.1-kanaals High Definition Audio
LAN	1x Realtek® RTL8111H 1Gbps LAN-controller
Power Connectors (Stroomconnectoren)	1x 24-pins ATX-hoofdstroomconnector 1x 8-pins +12V-stroomconnector
Internal USB Connectors (Interne USB-connectoren)	1x USB 3.2 Gen 1 5Gbps Type-A connector (van B760-chipset) Ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0 Type-A connectors (van B760-chipset) Ondersteunt extra 4 USB 2.0-poorten
Fan Connectors (Ventilatorconnectoren)	1x 4-pins CPU-ventilatorconnector 2x 4-pins systeemventilatorconnectoren
System Connectors (Systeemconnectoren)	1x Audio connector voor voorpaneel 2x Systeempaneelconnectoren 1x Chassis Intrusion-connector 1x TPM-moduleconnector 1x Seriële poortconnector 1x Parallelle poortconnector
Jumpers	1x Clear CMOS-jumper
LED Features (LED-functies)	1x 4-pins RGB LED-connector 4x EZ Debug LED
Back Panel Connectors (Connectoren achterpaneel)	1x VGA-poort 1x DisplayPort 1x HDMI™-poort 1x muispoort 1x toetsenbordpoort 4x USB 2.0 Type-A-poorten (van B760-chipset) 1x 1Gbps LAN (RJ45)-poort 1x USB 3.2 Gen 1 5Gbps Type-A-poort (van B760-chipset) 1x USB 3.2 Gen 2 10Gbps Type-C-poort (van B760-chipset) 3x audio-aansluitingen
I/O Controller	NUVOTON NCT6687D Controller Chip
Hardware Monitor	Detectie van CPU/systeem/chipset temperatuur Detectie van CPU/systeem ventilatorsnelheid Regeling van CPU/systeem ventilatorsnelheid
Form Factor	m-ATX Form Factor 9.6 in. x 9.6 in. (244 mm x 244 mm)
BIOS Features (BIOS-functies)	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Meertalig
Software	Drivers MSI Center Intel Extreme Tuning Utility CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition

Speciale functies

MSI Center Functies

• Mystic Light
• Ambient Link
• Frozr AI Cooling
• User Scenario (Gebruikersscenario)
• True Color
• Live Update
• Hardware Monitoring (Hardwarebewaking)
• Super Charger
• Devices Speed Up (Apparaten versnellen)
• Smart Image Finder
• MSI Companion
• System Diagnosis (Systeemdiagnose)

Thermal Features (Thermische functies)

• M.2 Shield Frozr
• Fan headers (CPU + SYSTEM)

Performance (Prestaties)

• Core Boost
• VRM Power Design (VCPU / VGT / AUX)
• Memory Boost (Geheugen boost)
• Lightning Gen 4 PCI-E / M.2 Slot

DIY Friendly (Doe-het-zelf vriendelijk)

• PCI-E Steel Armor
• EZ M.2 Clip
• EZ DEBUG LED
• EZ LED Control (EZ LED-bediening)

Audio

• Audio Boost

RGB Support (RGB-ondersteuning)

• Mystic Light Extension (RGB)

BIOS

• Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van uw moederbordverpakking. Het zou het volgende moeten bevatten:

Board (Moederbord)

• 1x Moederbord

Documentation (Documentatie)

• 1x Snelle installatiegids
• 1x Wettelijke kennisgeving Europese Unie

Cables (Kabels)

• 1x SATA 6Gb/s-kabel

Accessories (Accessoires)

• 1x M.2 schroef- en afstandhouderpakket (2 sets/pak)
• 1x IO-afscherming

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

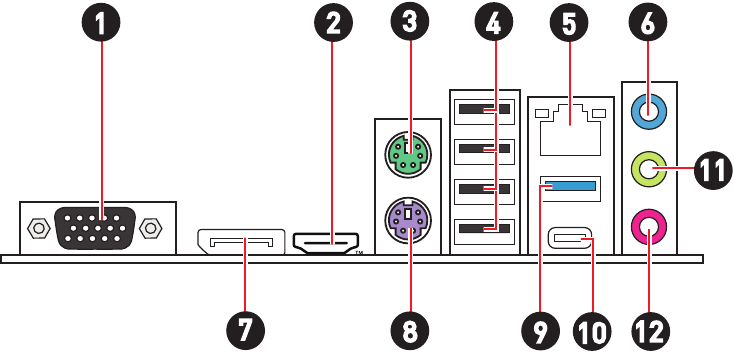

Aansluitingen achterpaneel

Item	Description (Beschrijving)
1	VGA-poort
2	HDMI™-poort
3	Muispoort
4	USB 2.0 Type-A-poorten (van B760-chipset)
5	1 Gbps LAN-poort
6	Line-in poort
7	DisplayPort
8	Toetsenbordpoort
9	USB 3.2 Gen 1 5Gbps Type-A-poort (van B760-chipset)
10	USB 3.2 Gen 2 10Gbps Type-C-poort (van B760-chipset)
11	Line-out poort
12	Mic-in poort

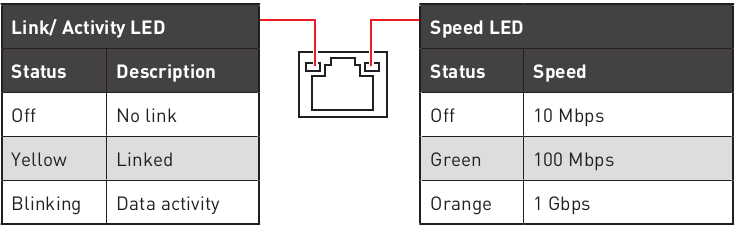

LAN-poort LED-statustabel

Audio Jack-aansluiting

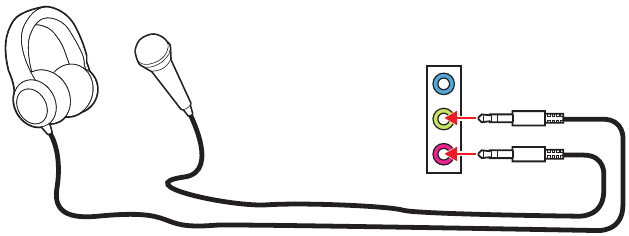

"Audio jacks to headphone and microphone diagram" (Audiojacks naar hoofdtelefoon en microfoon diagram)

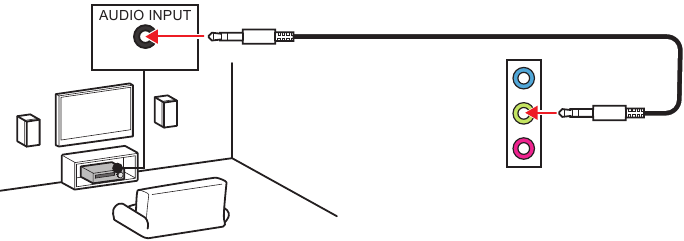

"Audio jacks to stereo speakers diagram" (Audiojacks naar stereo luidsprekers diagram)

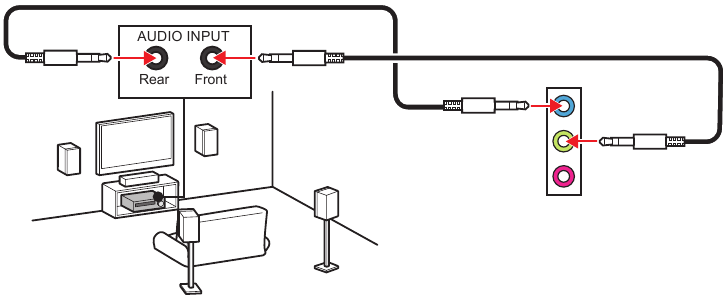

"Audio jacks to 4-channel speakers diagram" (Audiojacks naar 4-kanaals luidsprekers diagram)

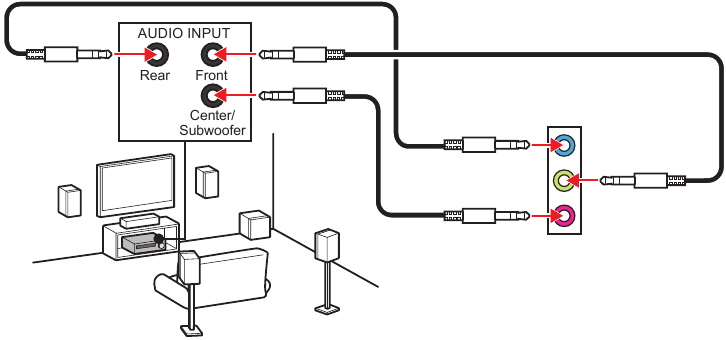

"Audio jacks to 5.1-channel speakers diagram" (Audiojacks naar 5.1-kanaals luidsprekers diagram)

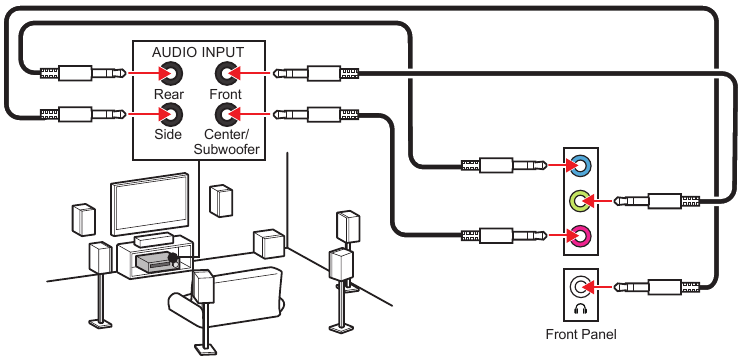

"Audio jacks to 7.1-channel speakers diagram" (Audiojacks naar 7.1-kanaals luidsprekers diagram)

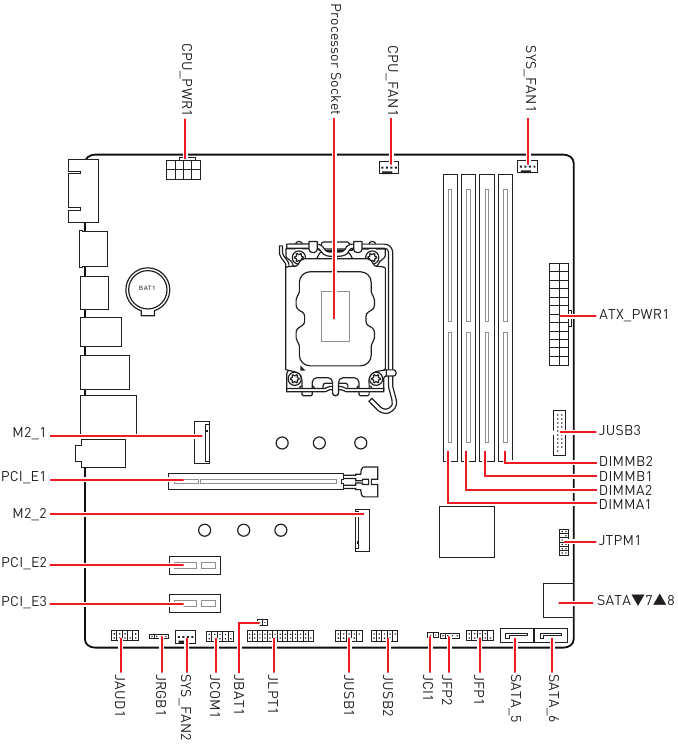

Overzicht van componenten

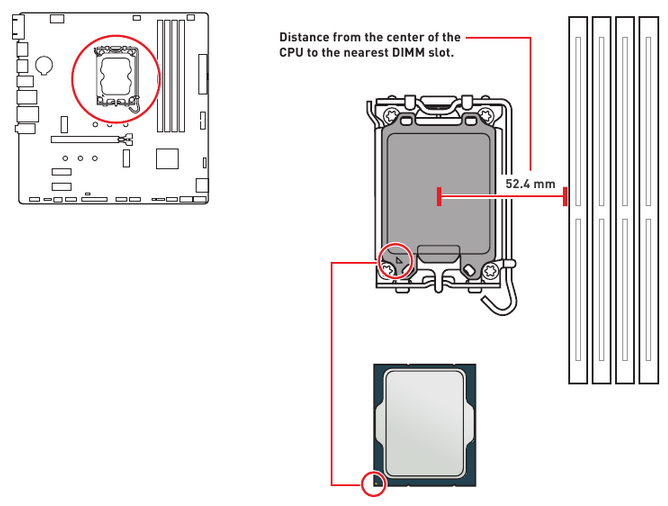

CPU-socket

Introductie tot de LGA1700 CPU
Het oppervlak van de LGA1700 CPU heeft vier inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

• Koppel altijd het netsnoer los van het stopcontact voordat u de CPU installeert of verwijdert.
• Bewaar de CPU-beschermkap na installatie van de processor. MSI behandelt alleen retourautorisatieverzoeken (Return Merchandise Authorization, RMA) als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
• Vergeet niet om altijd een CPU-koeler te installeren bij het installeren van een CPU. Een CPU-koeler is nodig om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
• Controleer of de CPU-koeler een goede afdichting heeft gevormd met de CPU voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.
• Wanneer de CPU niet is geïnstalleerd, bescherm dan altijd de pinnen van de CPU-socket door de socket af te dekken met de plastic dop.
• Als u een afzonderlijke CPU en koeler/koeler hebt gekocht, raadpleeg dan de documentatie in de verpakking van de koeler/koeler voor meer informatie over de installatie.
• Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten overklokken kunnen verdragen. Elke poging om buiten de productspecificaties te werken, wordt niet aanbevolen. MSI® garandeert geen schade of risico's veroorzaakt door onvoldoende werking buiten de productspecificaties.

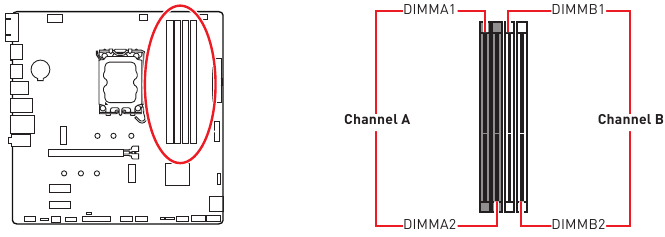

DIMM-sleuven

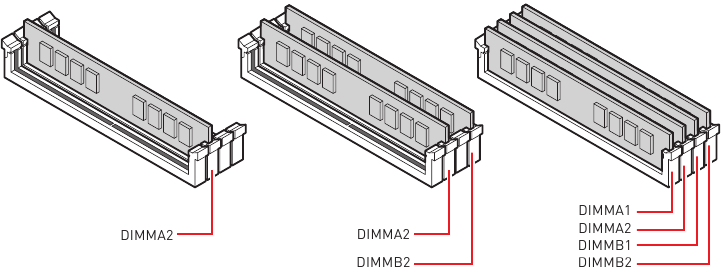

Installatie van geheugenmodule

• Om de systeemstabiliteit voor de Dual channel-modus te garanderen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
• Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency (DRAM-frequentie) om de geheugenfrequentie in te stellen als u het geheugen op de aangegeven of een hogere frequentie wilt laten werken.
• Het wordt aanbevolen dat gebruikers een efficiënter geheugenkoelsysteem gebruiken voor de volledige installatie van DIMM's of overklokken.
• De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij overklokken.
• Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

PCI_E1~3: PCIe-uitbreidingssleuven

PCI_E1: PCIe 4.0 x16 (van CPU)
PCI_E2: PCIe 4.0 x1 (van B760-chipset)
PCI_E3: PCIe 4.0 x1 (van B760-chipset)

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel zoals MSI Graphics Card Bolster gebruiken om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.
• Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en koppelt u de voedingskabel van de voeding los van het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op noodzakelijke extra hardware- of softwarewijzigingen.

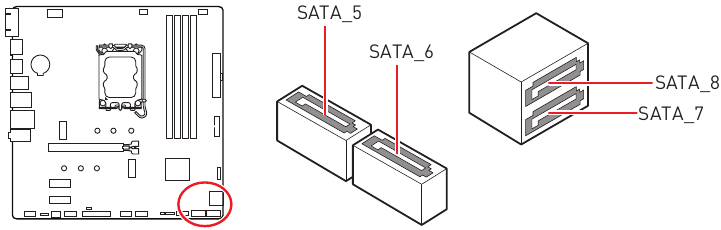

SATA_5~8: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan worden aangesloten op één SATA-apparaat.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de overdracht.
• SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.
• SATA5 is niet beschikbaar bij het installeren van M.2 SATA SSD in de M2_2-sleuf.

M2_1~2: M.2-sleuven (Key M)

• Intel® RST ondersteunt alleen PCIe M.2 SSD met UEFI ROM.

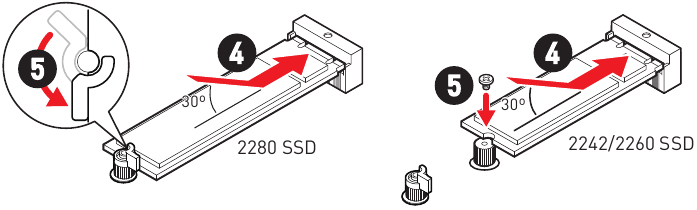

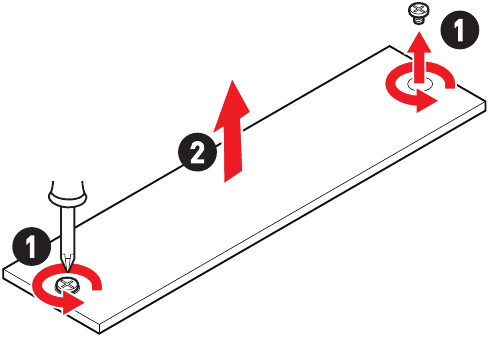

M.2-module installeren in M2_1-sleuf

1. Draai de schroeven van het M.2 Shield Frozr-koellichaam los.
2. Til het M.2 Shield Frozr-koellichaam op en verwijder het.

3. Zet de meegeleverde M.2-afstandhouder vast op basis van uw SSD-lengte. Sla deze stap over als u 2280 SSD installeert.

4. Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.
5. Draai voor 2280 SSD de EZ M.2-clip om de M.2 SSD te bevestigen. Bevestig voor 2242/2260 SSD de M.2 SSD op zijn plaats met de meegeleverde M.2-schroef.

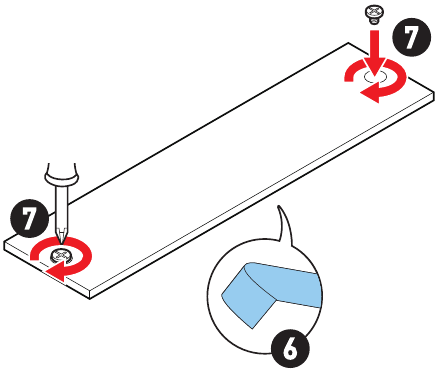

6. Verwijder de beschermfolie van de thermische pad onder het M.2 Shield Frozr-koellichaam.
7. Plaats het M.2 Shield Frozr-koellichaam terug op zijn plaats en zet het vast.

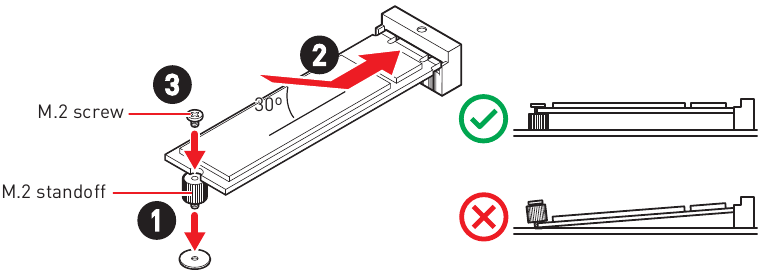

M.2-module installeren in M2_2-sleuf

1. Zet de meegeleverde M.2-afstandhouder vast op basis van uw M.2 SSD-lengte indien nodig.
2. Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.
3. Zet de M.2 SSD op zijn plaats vast met de meegeleverde M.2-schroef.

JAUD1: Frontaudio-connector

Met deze connector kunt u audioaansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	MIC L	2	Aarde
3	MIC R	4	NC
5	Head Phone R	6	MIC Detection
7	SENSE_SEND	8	Geen pin
9	Head Phone L	10	Head Phone Detection

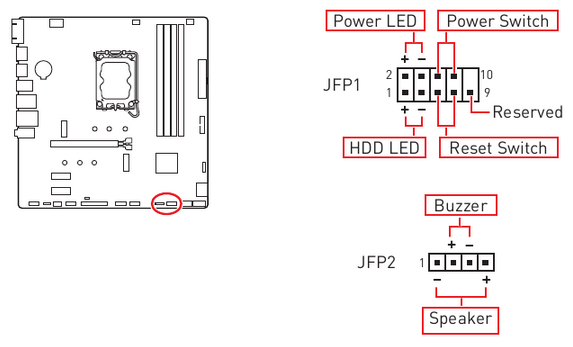

JFP1, JFP2: Connectoren voor het voorpaneel

De JFP1-connector regelt het inschakelen, het opnieuw instellen van de stroom en de LED's op uw pc-behuizing/chassis. Met de Power Switch/ Reset Switch-headers kunt u de aan/uit-knop/resetknop aansluiten. De Power LED-header maakt verbinding met het LED-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor Buzzer en Speaker. Raadpleeg de volgende afbeeldingen hieronder om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat Power LED en HDD LED een positieve en negatieve verbinding hebben, u moet de kabel aansluiten op de bijbehorende positieve en negatieve poort op het moederbord. Anders werken de LED's niet goed.

JCI1: Connector voor chassisindringing

Met deze connector kunt u de kabel van de chassisindringingsschakelaar aansluiten.

Normaal (standaard)

Activeer de chassisindringing

Chassisindringingsdetector gebruiken

1. Sluit de JCI1-connector aan op de chassisindringingsschakelaar/sensor op het chassis.
2. Sluit de chassisafdekking.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration (BIOS > INSTELLINGEN > Beveiliging > Chassisindringing configureren).
4. Zet Chassis Intrusion (Chassisindringing) op Enabled (Ingeschakeld).
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.
6. Zodra de chassisafdekking opnieuw wordt geopend, wordt een waarschuwingsbericht weergegeven op het scherm wanneer de computer wordt ingeschakeld.

De chassisindringingswaarschuwing resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration (BIOS > INSTELLINGEN > Beveiliging > Chassisindringing configureren).
2. Zet Chassis Intrusion (Chassisindringing) op Reset (Resetten).
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.

CPU_PWR1, ATX_PWR1: Stroomconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

CPU_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Aarde
3	Aarde	4	Aarde
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	+3.3V	2	+3.3V
3	Aarde	4	+5V
5	Aarde	6	+5V
7	Aarde	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Aarde	16	PS-ON#
17	Aarde	18	Aarde
19	Aarde	20	Res
21	+5V	22	+5V
23	+5V	24	Aarde

Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een geschikte ATX-voeding om een stabiele werking van het moederbord te garanderen.

JCOM1: Seriële Poort Connector

Met deze connector kunt u de optionele seriële poort met bracket aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	DCD	2	SIN
3	SOUT	4	DTR
5	Ground	6	DSR
7	RTS	8	CTS
9	RI	10	No Pin

JLPT1: Parallelle Poort Connector

Met deze connector kunt u de optionele parallelle poort met bracket aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	RSTB#	2	AFD#
3	PRND0	4	ERR#
5	PRND1	6	PINIT#
7	PRND2	8	LPT_SLIN#
9	PRND3	10	Ground
11	PRND4	12	Ground
13	PRND5	14	Ground
15	PRND6	16	Ground
17	PRND7	18	Ground
19	ACK#	20	Ground
21	BUSY	22	Ground
23	PE	24	Ground
25	SLCT	26	No Pin

JUSB3: USB 3.2 Gen 1 Connector

Met deze connector kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Power	2	USB3_RX_DN
3	USB3_RX_DP	4	Ground
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Ground	8	USB2.0-
9	USB2.0+	10	Ground
11	USB2.0+	12	USB2.0-
13	Ground	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Ground
17	USB3_RX_DP	18	USB3_RX_DN
19	Power	20	No Pin

Let op dat de Power- en Ground-pins correct moeten worden aangesloten om mogelijke schade te voorkomen.

JUSB1~2: USB 2.0 Connectoren

Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Ground	8	Ground
9	No Pin	10	NC

• Let op dat de VCC- en Ground-pins correct moeten worden aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod via USB-poorten op te laden, installeert u het MSI Center-hulpprogramma.

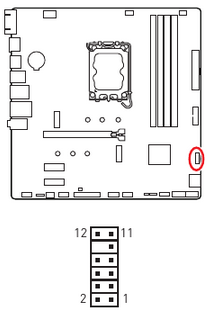

JTPM1: TPM Module Connector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer details en gebruik.

Pin	Signaalnaam	Pin	Signaalnaam
1	SPI Power	2	SPI Chip Select
3	Master In Slave Out (SPI Data)	4	Master Out Slave In (SPI Data)
5	Reserved	6	SPI Clock
7	Ground	8	SPI Reset
9	Reserved	10	No Pin
11	Reserved	12	Interrupt Request

CPU_FAN1, SYS_FAN1~2: Ventilator Connectoren

Ventilatorconnectoren kunnen worden geclassificeerd als PWM (Pulse Width Modulation) Mode of DC Mode. PWM Mode ventilatorconnectoren leveren een constante 12V-uitgang en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. DC Mode ventilatorconnectoren regelen de ventilatorsnelheid door de spanning te veranderen. De automatische modus ventilatorconnectoren kunnen automatisch de PWM- en DC-modus detecteren.
U kunt ventilatoren bedienen in het BIOS> HARDWARE MONITOR paneel. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Controleer de Smart Fan Mode, de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode uit, de ventilator draait op maximale snelheid.

PWM Mode pin definitie

Pin	Signaalnaam	Pin	Signaalnaam
1	Ground	2	+12V
3	Sense	4	Speed Control Signal

DC Mode pin definitie

Pin	Signaalnaam	Pin	Signaalnaam
1	Ground	2	Voltage Control
3	Sense	4	NC

Ventilator connector specificaties

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	Auto mode	2A	24W
SYS_FAN1~2	DC mode	1A	12W

Zorg ervoor dat de ventilatoren goed werken na het schakelen van de PWM/ DC-modus.

JBAT1: Clear CMOS (Reset BIOS) Jumper

Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

Keep Data (standaard)

Clear CMOS/ Reset BIOS

BIOS terugzetten naar de standaardwaarden

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te kortsluiten.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en zet de computer aan (Power on).

BAT1: CMOS Batterij

Als de CMOS-batterij leeg is, wordt de tijd in het BIOS opnieuw ingesteld en gaan de gegevens van de systeemconfiguratie verloren. In dit geval moet u de CMOS-batterij vervangen.

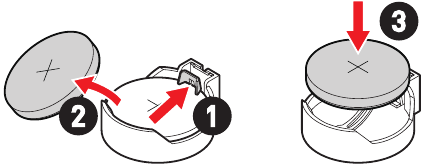

CMOS-batterij vervangen

1. Duw de borgclip om de batterij vrij te maken.
2. Verwijder de batterij uit de socket.
3. Plaats de nieuwe CR2032-knoopcelbatterij met het + teken naar boven gericht. Zorg ervoor dat de houder de batterij stevig vasthoudt.

BUITEN BEREIK VAN KINDEREN HOUDEN

• Inslikken kan leiden tot chemische brandwonden, perforatie van zacht weefsel, kan de dood tot gevolg hebben.
• Er kunnen ernstige brandwonden optreden binnen 2 uur na inname.
• Als u denkt dat batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.

JRGB1: RGB LED-connector

De JRGB-connector stelt u in staat om de 5050 RGB LED-strips 12V aan te sluiten.

Pin	Signaalnaam (Signal Name)	Pin	Signaalnaam (Signal Name)
1	+12V	2	G
3	R	4	B

RGB LED Strip Aansluiting (RGB LED Strip Connection)

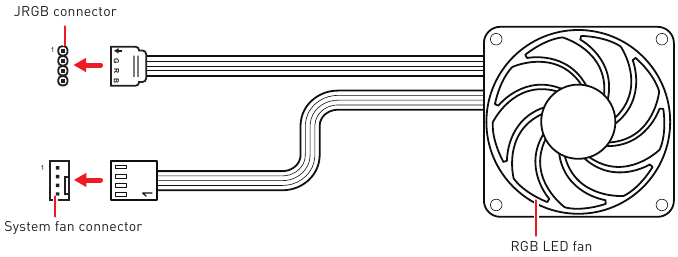

RGB LED Fan Aansluiting (RGB LED Fan Connection)

• De JRGB-connector ondersteunt tot 2 meter continue 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V). (The JRGB connector supports up to 2 meters continuous 5050 RGB LED strips (12V/G/R/B) with the maximum power rating of 3A (12V).)
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert. (Always turn off the power supply and unplug the power cord from the power outlet before installing or removing the RGB LED strip.)
• Gebruik MSI's software om de uitgebreide LED-strip te bedienen. (Please use MSI's software to control the extended LED strip.)

Onboard-leds

EZ Debug LED

Deze leds geven de debug-status van het moederbord aan.

CPU - geeft aan dat de CPU niet wordt gedetecteerd of defect is.
DRAM - geeft aan dat DRAM niet wordt gedetecteerd of defect is.
VGA - geeft aan dat de GPU niet wordt gedetecteerd of defect is.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd of defect is.

Installatie van OS, Drivers & MSI Center

Download en update de nieuwste hulpprogramma's en drivers op www.msi.com

Windows 10/ Windows 11 installeren

1. Schakel de computer in.
2. Plaats de Windows 10/ Windows 11 installatie disc/USB in uw computer.
3. Druk op de Restart (Opnieuw opstarten) knop op de computerbehuizing.
4. Druk op de F11-toets tijdens de computer POST (Power-On Self Test) om naar het Boot Menu te gaan.
5. Selecteer de Windows 10/ Windows 11 installatie disc/USB in het Boot Menu.
6. Druk op een willekeurige toets als het scherm het bericht "Press any key to boot from CD or DVD..." ("Druk op een willekeurige toets om op te starten vanaf CD of DVD...") weergeeft. Zo niet, sla deze stap dan over.
7. Volg de instructies op het scherm om Windows 10/ Windows 11 te installeren.

Drivers installeren met MSI Driver Utility Installer

• Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 10/ Windows 11. Het wordt aanbevolen om de LAN driver te installeren voordat u drivers installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om de LAN-driver voor uw moederbord te installeren.
• De MSI Driver Utility Installer verschijnt maar één keer. Als u het tijdens het proces annuleert of sluit, raadpleeg dan het Live Update-hoofdstuk van de MSI Center-handleiding om de drivers te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de drivers te downloaden.
• MSI Driver Utility Installer moet via internet worden geïnstalleerd.

1. Start uw computer op in Windows 10/ Windows 11.
2. Selecteer Start > Instellingen > Windows Update en selecteer vervolgens Controleren op updates.
3. MSI Driver Utility Installer verschijnt automatisch.

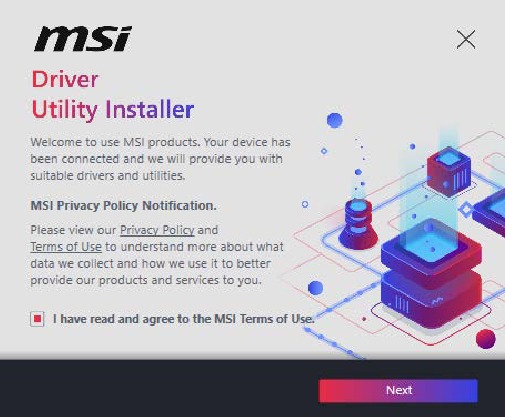

4. Selecteer het selectievakje "I have read and agree to the MSI Terms of Use" ("Ik heb de MSI Gebruiksvoorwaarden gelezen en ga ermee akkoord") en klik vervolgens op Next (Volgende).

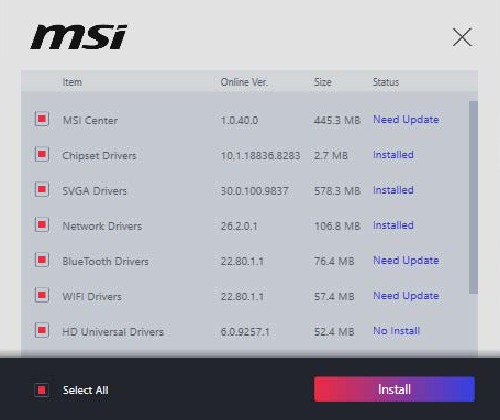

5. Vink het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek aan en klik op Install (Installeren) om MSI Center en drivers te installeren. De installatievoortgang wordt onderaan weergegeven.

6. Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en soepel software voor het maken van content kunt gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, de systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

MSI Center Gebruikershandleiding
Als u meer informatie wilt over MSI Center, raadpleeg dan http://download.msi.com/manual/mb/MSICENTER.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u hebt.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken, en het zal BIOS in de toekomst volledig vervangen.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI voordelen

• Snel opstarten - UEFI kan het besturingssysteem direct opstarten en het BIOS-zelftestproces opslaan. En elimineert ook de tijd om over te schakelen naar de CSM-modus tijdens POST.
• Ondersteuning voor harde schijfpartities groter dan 2 TB.
• Ondersteunt meer dan 4 primaire partities met een GUID Partition Table (GPT).
• Ondersteunt een onbeperkt aantal partities.
• Ondersteunt volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteunt beveiligd opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat geen malware knoeit met het opstartproces.

Incompatibele UEFI-gevallen

• 32-bits Windows besturingssysteem - dit moederbord ondersteunt alleen Windows 10/ Windows 11 64-bits besturingssysteem.
• Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan het een waarschuwingsbericht weergeven "There is no GOP (Graphics Output protocol) support detected in this graphics card" ("Er is geen GOP (Graphics Output protocol) ondersteuning gedetecteerd in deze grafische kaart").

We raden aan dat u het vervangt door een grafische kaart die GOP/UEFI ondersteunt of CPU met geïntegreerde graphics gebruikt voor een normale werking.

Hoe de BIOS-modus te controleren?

1. Schakel uw computer in.
2. Druk op de Delete (Verwijderen)-toets wanneer het bericht "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" ("Druk op DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen") op het scherm verschijnt tijdens het opstartproces.
3. Nadat u het BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.


BIOS Setup

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet "always keep the default settings" ("altijd de standaardinstellingen behouden") om mogelijke schade aan het systeem of het niet opstarten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden continu bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en is deze alleen ter referentie. U kunt ook het HELP-informatiepaneel raadplegen voor een beschrijving van het BIOS-item.
• De BIOS-schermen, opties en instellingen variëren afhankelijk van uw systeem.

BIOS Setup openen

Druk op de Delete (Verwijderen)-toets wanneer het bericht "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" ("Druk op DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen") op het scherm verschijnt tijdens het opstartproces.

Functietoets

F1:	General Help list (Algemene Helplijst)
F2:	Add/ Remove a favorite item (Een favoriet item toevoegen/verwijderen)
F3:	Enter Favorites menu (Favorietenmenu openen)
F4:	Enter CPU Specifications menu (CPU-specificatiemenu openen)
F5:	Enter Memory-Z menu (Memory-Z menu openen)
F6:	Load optimized defaults (Geoptimaliseerde standaardwaarden laden)
F7:	Switch between Advanced mode and EZ mode (Schakelen tussen Geavanceerde modus en EZ-modus)
F8:	Load Overclocking Profile (Overklokprofiel laden)
F9:	Save Overclocking Profile (Overklokprofiel opslaan)
F10:	Save Change and Reset* (Wijziging opslaan en resetten*)
F12:	Take a screenshot and save it to USB flash drive (FAT/ FAT32 format only). (Maak een screenshot en sla deze op naar een USB-stick (alleen FAT/FAT32-formaat).)
Ctrl+F:	Enter Search page (Zoekpagina openen)

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster en biedt het de wijzigingsinformatie. Selecteer tussen Yes (Ja) of No (Nee) om uw keuze te bevestigen.

BIOS Gebruikershandleiding
Als u meer instructies wilt over het instellen van het BIOS, raadpleeg dan https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u hebt.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om het BIOS te resetten:

• Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
• Sluit de Clear CMOS-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte Clear CMOS-jumper voor het resetten van BIOS.

BIOS updaten

BIOS updaten met M-FLASH

Voor het updaten:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. En sla het BIOS-bestand vervolgens op de USB-stick op.
BIOS updaten:

1. Schakel over naar de doel-BIOS ROM met de Multi-BIOS-schakelaar. Sla deze stap over als uw moederbord deze schakelaar niet heeft.
2. Plaats de USB-stick met het updatebestand in de USB-poort.
3. Raadpleeg de volgende methoden om de flash-modus te openen.
   • Start opnieuw op en druk op de Ctrl + F5-toets tijdens POST en klik op Yes (Ja) om het systeem opnieuw op te starten.

   • Start opnieuw op en druk op de Del (Verwijderen)-toets tijdens POST om het BIOS te openen. Klik op de M-FLASH-knop en klik op Yes (Ja) om het systeem opnieuw op te starten.

4. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
5. Klik op Yes (Ja) wanneer u hierom wordt gevraagd om te beginnen met het herstellen van BIOS.
6. Nadat het flashing-proces 100% is voltooid, start het systeem automatisch opnieuw op.

Het BIOS updaten met MSI Center

Voor het updaten:

• Zorg ervoor dat de LAN-driver al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
• Sluit alle andere applicatiesoftware voordat u het BIOS bijwerkt.

Om het BIOS te updaten:

1. Installeer en start MSI Center en ga naar de Support (Ondersteuning)-pagina.
2. Selecteer Live Update en klik op de knop Advance (Geavanceerd).
3. Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
4. De installatieherinnering verschijnt en klik vervolgens op de knop Install (Installeren).
5. Het systeem start automatisch opnieuw op om het BIOS bij te werken.
6. Nadat het flashing-proces 100% is voltooid, start het systeem automatisch opnieuw op.

Technische ondersteuning

Als er een probleem is met uw systeem en er geen oplossing kan worden verkregen uit de gebruikershandleiding, neem dan contact op met uw verkooppunt of lokale distributeur. U kunt ook de volgende hulpbronnen proberen voor verdere begeleiding.

• Bezoek de MSI-website voor technische handleidingen, BIOS-updates, driver-updates en andere informatie: http://www.msi.com
• Registreer uw product op: http://register.msi.com

Revisiegeschiedenis

• Versie 1.0, 2022/12, Eerste release.

Veiligheidsinformatie

• De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Volg de onderstaande instructies om een succesvolle computerassemblage te garanderen.
• Zorg ervoor dat alle componenten goed zijn aangesloten. Losse verbindingen kunnen ervoor zorgen dat de computer een component niet herkent of niet start.
• Houd het moederbord aan de randen vast om te voorkomen dat u gevoelige componenten aanraakt.
• Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaadt u uzelf van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatische afschermcontainer of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing zitten.
• Start de computer niet op voordat de installatie is voltooid. Dit kan permanente schade aan de componenten veroorzaken, evenals letsel aan de gebruiker.
• Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computeronderdeel installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
  • Er is vloeistof in de computer terechtgekomen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet aan de praat krijgen volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

Melding over afstandhouders behuizing

Om schade aan het moederbord te voorkomen, is elke onnodige montage-afstandhouder tussen de moederbordcircuits en de computerbehuizing verboden. De Case standoff keep out zone (Afstandhouder behuizing: verboden zone) borden worden op de achterkant van het moederbord gemarkeerd (zoals hieronder weergegeven) om als waarschuwing voor de gebruiker te dienen.

Melding om botsingen te vermijden

Er is beschermende verf rond elk schroefgat gedrukt om te voorkomen dat onderdelen bekrast raken.

Referenties

• MSI - Redirect
• MSI® HOW TO Install uninstall Intel LGA 1700 CPU - YouTube
• MSI® HOW-TO install or uninstall DIMM memory modules - YouTube
• MSI® HOW-TO install front panel connectors (JFP1) - YouTube
• MSI® HOW-TO Install motherboard with torque screwdriver - YouTube
• MSI® HOW-TO install power supply connectors - YouTube
• MSI® HOW-TO install SATA HDD - YouTube
• MSI® HOW-TO Install graphics card on PCIe x16 slot with butterfly lock - YouTube
• http://download.msi.com/manual/mb/MSICENTER.pdf
• https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf
• Welcome to MSI Member Account Login | MSI Member Center

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI PRO B760M-P DDR4 - Moederbordhandleiding

Beschikbare talen
