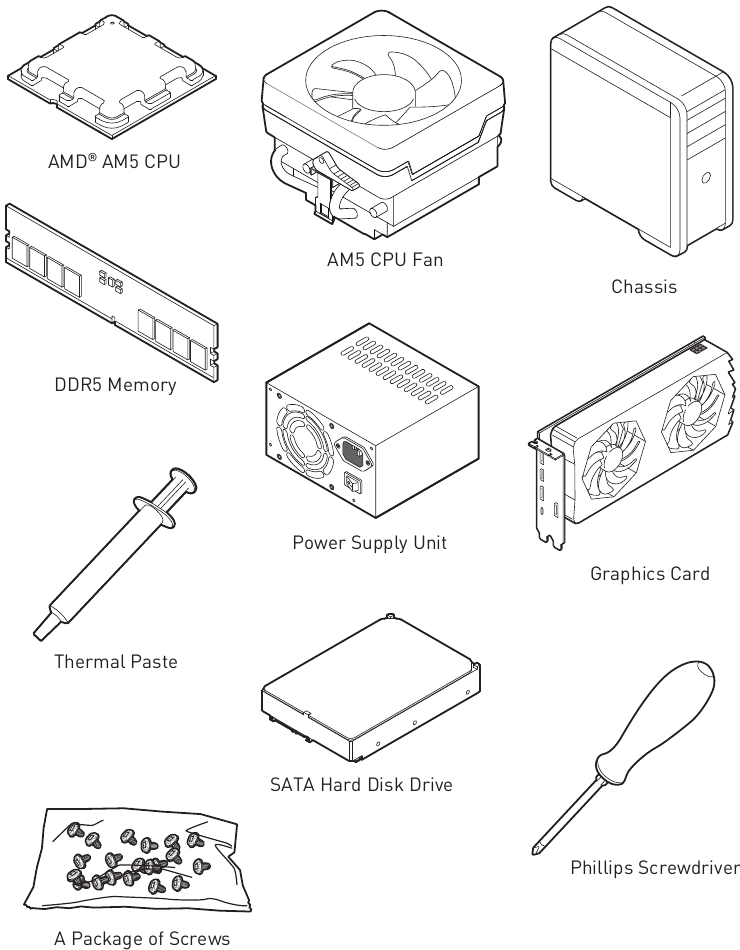

Gereedschap en componenten voorbereiden

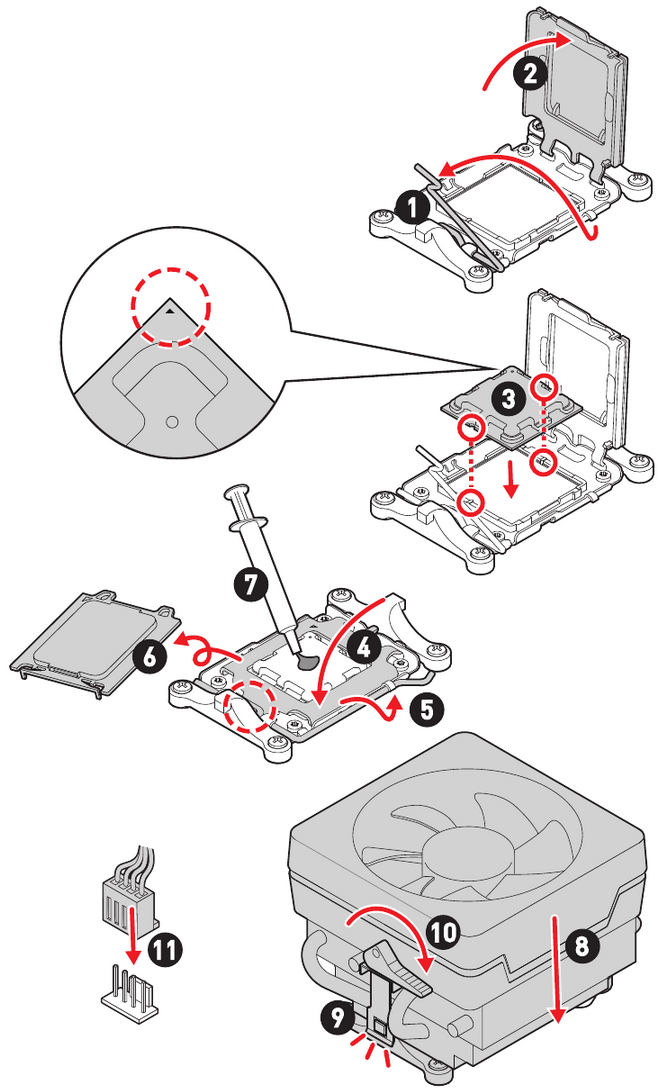

Een processor installeren

• https://youtu.be/cltgIYiGtWY

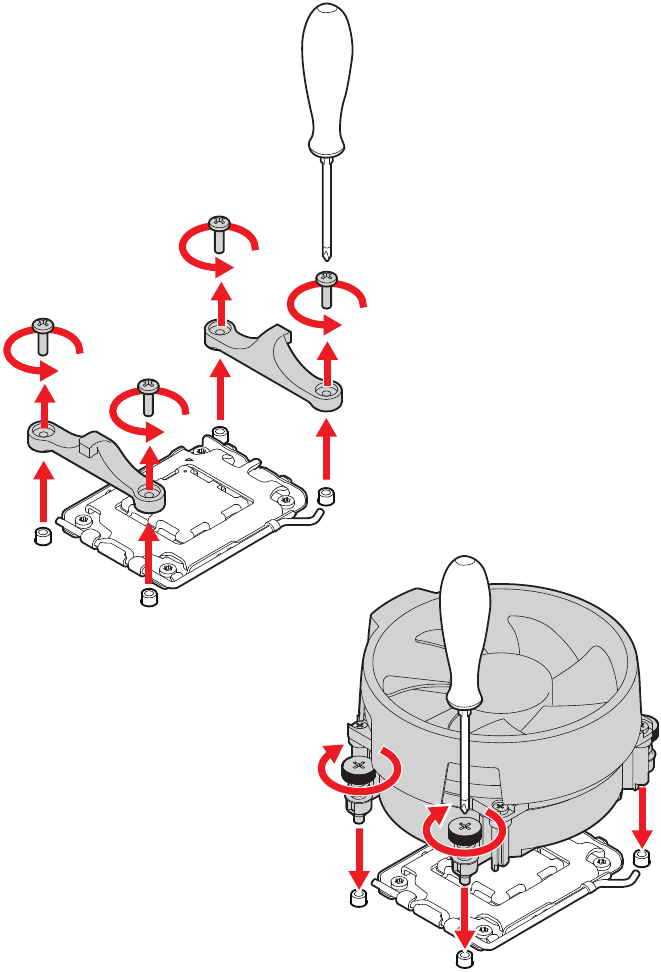

Als u het CPU-koellichaam met schroeven installeert, volg dan de onderstaande afbeelding om eerst de retentiemodule te verwijderen en vervolgens het koellichaam te installeren.

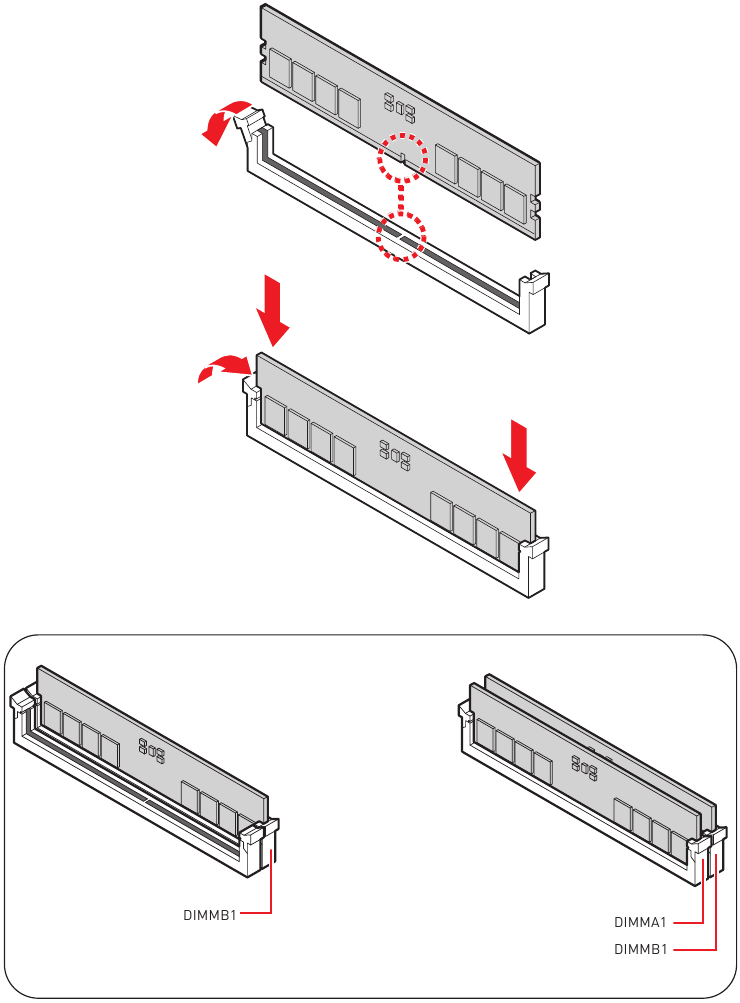

DDR5-geheugen installeren

• https://youtu.be/XiNmkDNZcZk

De header van het voorpaneel aansluiten

• http://youtu.be/DPELIdVNZUI

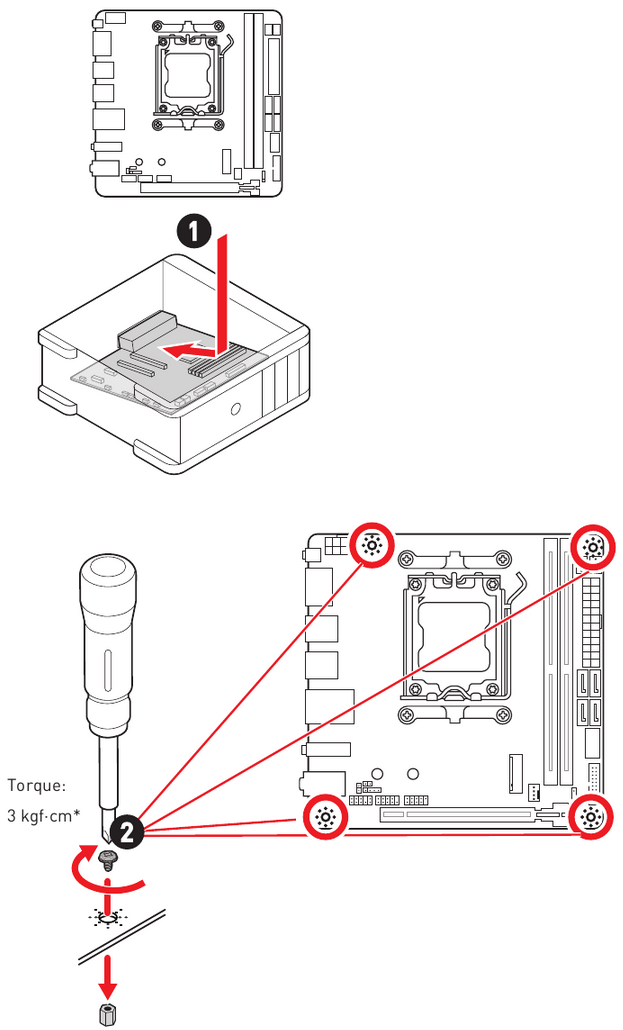

Het moederbord installeren

*3 kgf·cm = 0.3 N·m = 2.6 lbf·in

• https://youtu.be/wWI6Qt51Wnc

De stroomconnectoren aansluiten

• http://youtu.be/gkDYyR_83I4

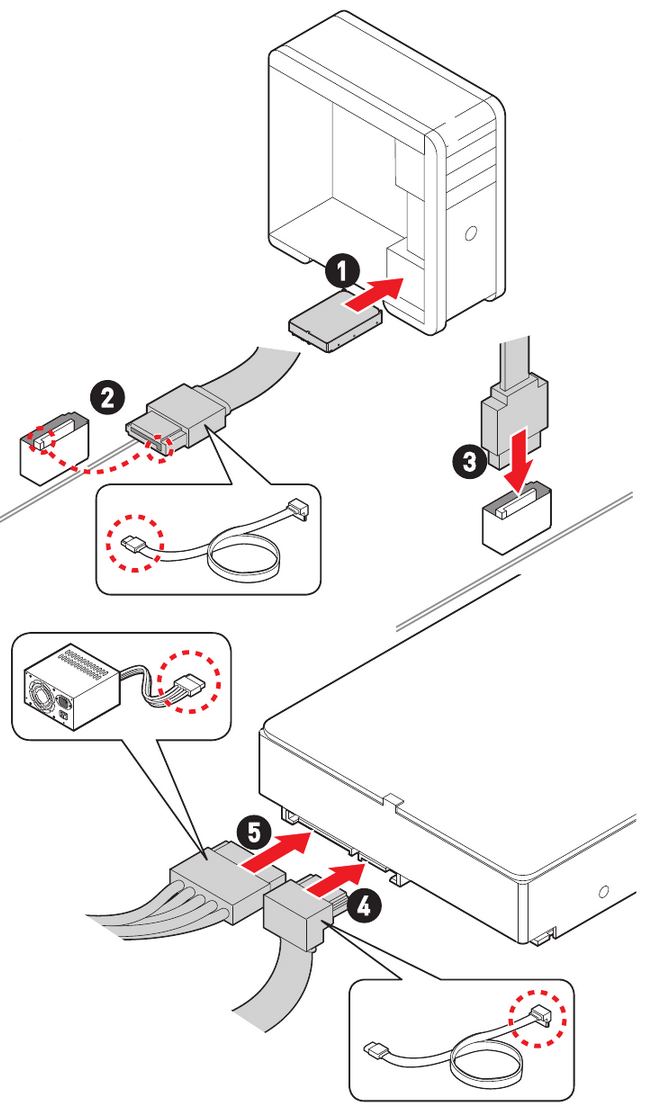

SATA-schijven installeren

• http://youtu.be/RZsMpqxythc

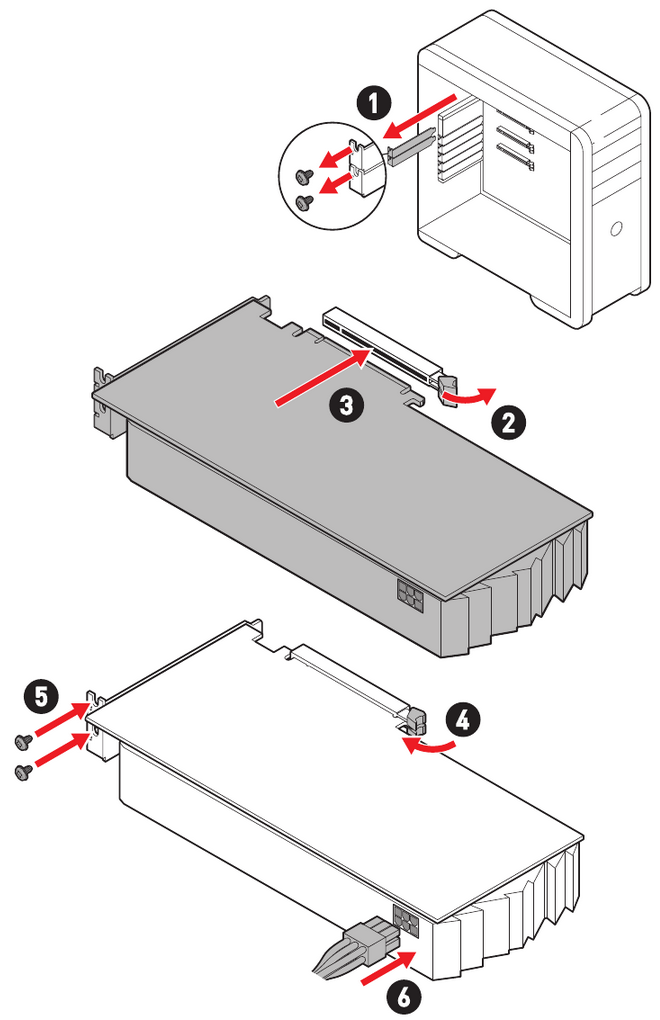

Een grafische kaart installeren

• http://youtu.be/mG0GZpr9w_A

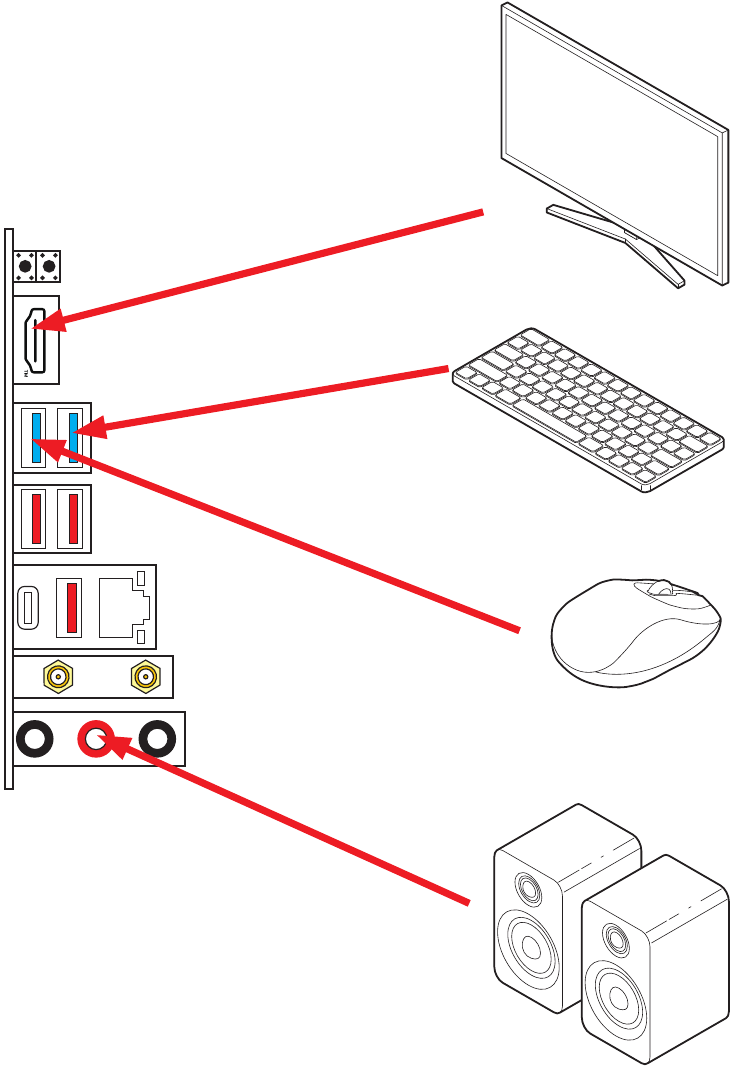

Randapparatuur aansluiten

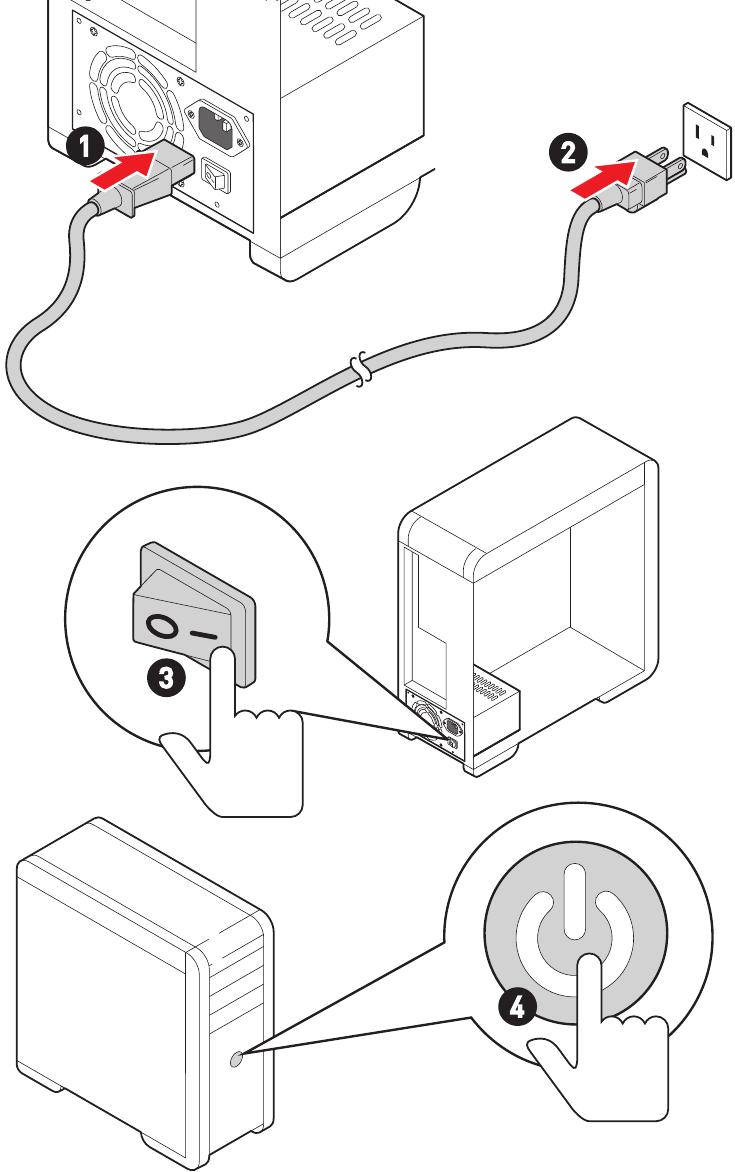

Inschakelen

Specificaties

CPU	Ondersteunt AMD Ryzen™ 7000-serie desktop processor* Processorsocket AM5 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus, aangezien er nieuwe processors worden uitgebracht.
Chipset	AMD B650-chipset
Memory (Geheugen)	2x DDR5-geheugenslots, ondersteunt tot 96GB* Ondersteunt 1R 4800 MHz door JEDEC Max. overclockingfrequentie: 1DPC 1R Max. snelheid tot 6000+ MHz 1DPC 2R Max. snelheid tot 6000+ MHz Ondersteunt Dual-Channel modus Ondersteunt non-ECC, un-buffered geheugen Ondersteunt AMD EXPO * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Expansion Slots (Uitbreidingssleuven)	1x PCIe x16-slot (van CPU) Ondersteunt tot PCIe 4.0 x16
Onboard Graphics (Onboard grafische kaart)	1x HDMI™ 2.1-poort met FRL, ondersteunt een maximale resolutie van 4K 120Hz* / ** * Alleen beschikbaar op processors met geïntegreerde grafische kaart. ** Grafische specificaties kunnen variëren afhankelijk van de geïnstalleerde CPU.
SATA Ports (SATA-poorten)	4x SATA 6Gb/s-poorten (van B650-chipset)
M.2 SSD Slots (M.2 SSD-sleuven)	2x M.2-sleuven (Key M) M2_1-sleuf (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2260/ 2280 opslagapparaten M2_2-sleuf (van chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2260/ 2280 opslagapparaten
RAID	Ondersteunt RAID 0, RAID 1 en RAID 10 voor SATA-opslagapparaten Ondersteunt RAID 0 en RAID 1 voor M.2 NVMe-opslagapparaten
Audio	Realtek® ALC4080 Codec 7.1-kanaals USB High Performance Audio Ondersteunt tot 32-bit/384kHz weergave op het voorpaneel.
LAN	1x Realtek® 8125 2.5Gbps LAN-controller
Wi-Fi & Bluetooth®	AMD Wi-Fi 6E De draadloze module is vooraf geïnstalleerd in de M.2 (Key-E)-sleuf Ondersteunt MU-MIMO TX/RX Ondersteunt 20MHz, 40MHz, 80MHz, 160MHz bandbreedte in 2.4GHz/ 5GHz of 6GHz* banden Ondersteunt 802.11 a/ b/ g/ n/ ac/ ax Ondersteunt Bluetooth® 5.2** * Het gebruik van de Wi-Fi 6GHz-band is afhankelijk van Windows 11-ondersteuning en is afhankelijk van de voorschriften van elk land. ** De Bluetooth-versie kan worden bijgewerkt, raadpleeg de website van de Wi-Fi-chipsetleverancier voor details.
Power Connectors (Stroomconnectoren)	1x 24-pins ATX-hoofdstroomconnector 1x 8-pins +12V-stroomconnector
Internal USB Connectors (Interne USB-connectoren)	1x USB 3.2 Gen 2 10Gbps Type-C-poort op het voorpaneel (van B650-chipset) 1x USB 3.2 Gen 1 5Gbps-connector (van B650-chipset) Ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten 1x USB 2.0-connector (van B650-chipset) Ondersteunt extra 2 USB 2.0-poorten
Fan Connectors (Ventilatorconnectoren)	1x 4-pins CPU-ventilatorconnector 1x 4-pins waterpompventilatorconnector 1x 4-pins systeemventilatorconnector
System Connectors (Systeemconnectoren)	1x Audio-connector op het voorpaneel 2x Systeempaneelconnectoren 1x Chassis Intrusion-connector
Jumpers	1x OC safe boot jumper
LED Features (LED-functies)	1x 3-pins A-RAINBOW V2 (ARGB Gen2) LED-connector 4x EZ Debug LED
Back Panel Connectors (Connectoren achterpaneel)	1x Clear CMOS-knop 1x Flash BIOS-knop 1x HDMI™-poort 2x USB 3.2 Gen 1 5Gbps Type-A-poorten (van CPU) 2x USB 3.2 Gen 2 10Gbps Type-A-poorten (van CPU) 1x USB 3.2 Gen 2 10Gbps Type-A-poort (van B650-chipset) 1x USB 3.2 Gen 2x2 20Gbps Type-C-poort (van B650-chipset) 1x 2.5 Gbps LAN (RJ45)-poort 2x Wi-Fi-antenneconnectoren 3x audio jacks
I/O Controller	NUVOTON NCT6687-R Controller Chip
Hardware Monitor	CPU/ Systeem/ Chipset temperatuurdetectie CPU/ Systeem/ Pomp/ chipset ventilatorsnelheid detectie CPU/ Systeem/ Pomp/ chipset ventilatorsnelheidregeling
Form Factor	Mini-ITX Form Factor 6.7 in. x 6.7 in. (170 mm x 170 mm)
BIOS Features (BIOS-functies)	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Meertalig
Software	Drivers MSI Center MSI APP Player (BlueStacks) CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition

Speciale functies

MSI Center

• Gaming Mode
• Smart Priority
• Game Highlights
• Mystic Light (Sync & control)
• Ambient Link
• Frozr AI Cooling
• User Scenario
• True Color
• Live Update
• Hardware Monitoring
• Super Charger
• Device Speed Up
• Smart Image Finder
• MSI Companion
• System Diagnosis
• System Info
• Microsoft APP
• My Device
• MSI Display kit

Thermal Features (Thermische eigenschappen)

• Extended Heatsink Design
• MOSFET Baseplate
• M.2 Shield Frozr
• K7 MOSFET thermal pad/ Extra choke pad
• Fan headers (CPU + PUMP + SYSTEM)

Performance (Prestaties)

• Core Boost
• VRM Power Design
• Memory Boost
• Lightning Gen 4 PCI-E/ M.2 Slot
• Front USB Type-C
• Server Grade PCB
• 2oz Copper thickened PCB

DIY Friendly (DIY-vriendelijk)

• PCI-E Steel Armor
• Pre-installed I/O Shield
• EZ DEBUG LED
• EZ LED Control
• Flash BIOS Button

Audio

• Audio Boost 5

RGB Support (RGB-ondersteuning)

• Mystic Light Extension (A-RAINBOW V2)
• Ambient Link Support

BIOS

• Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van uw moederbordpakket. Het zou het volgende moeten bevatten:

Board (Moederbord)

• 1x Motherboard (Moederbord)

Documentation (Documentatie)

• 1x Quick installation guide (Snelle installatiegids)
• 1x European Union regulatory notice (Regelgevingsverklaring van de Europese Unie)

Cables (Kabels)

• 2x SATA6Gb/s cables (SATA6Gb/s-kabels)
• 1x JARGB extension cable (JARGB-verlengkabel)

Accessories (Accessoires)

• 1x Wi-Fi antenna set (Wi-Fi-antenneset)
• 1x Cable sticker (Kabelsticker)
• 3x M.2 screws (M.2-schroeven)

Als een van de bovenstaande items beschadigd of ontbreekt, neem dan contact op met uw verkoper.

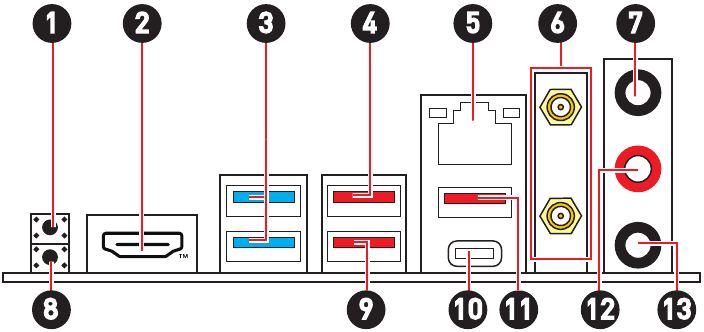

Aansluitingen op het achterpaneel

Item	Description (Beschrijving)
1	Clear CMOS button (CMOS-knop wissen)
2	HDMI™-poort
3	USB 3.2 Gen 1 5Gbps Type-A-poorten (van CPU)
4	USB 3.2 Gen 2 10Gbps Type-A-poorten (van CPU)
5	2.5 Gbps LAN-aansluiting
6	Wi-Fi-antenneaansluitingen
7	Line-In aansluiting
8	Flash BIOS button (Flash BIOS-knop)
9	USB 3.2 Gen 2 10Gbps Type-A-poort (van CPU) Flash BIOS port (Flash BIOS-poort)
10	USB 3.2 Gen 2x2 (20Gbps) Type-C-poort (van B650-chipset)
11	USB 3.2 Gen 2 10Gbps Type-A-poort (van B650-chipset)
12	Line-Out aansluiting
13	Mic-In aansluiting

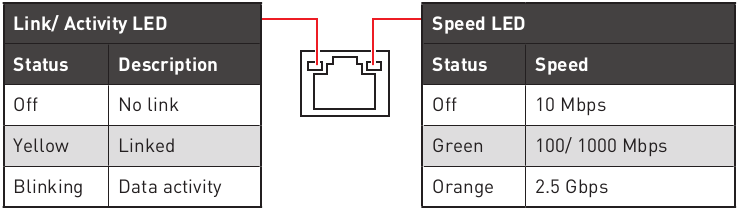

LAN-poort LED-statustabel

Aansluiting van audio-aansluitingen

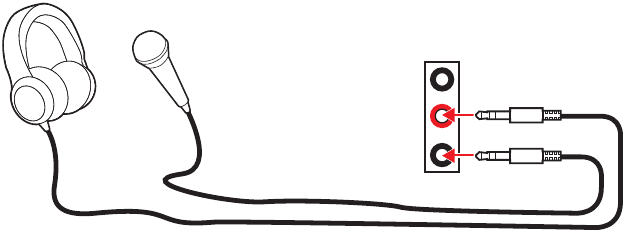

Audiosockets voor hoofdtelefoon- en microfoondiagram

Audiosockets voor stereo luidsprekerdiagram

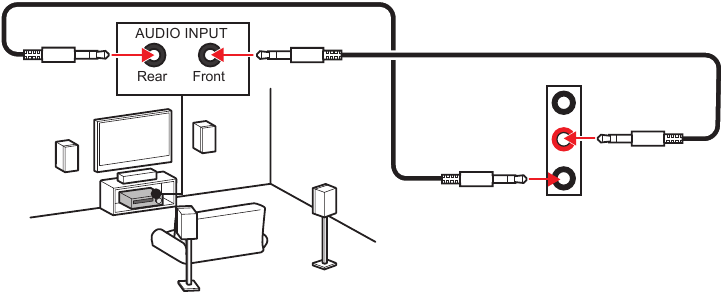

Audiosockets voor 4-kanaals luidsprekerdiagram

Audiosockets voor 5.1-kanaals luidsprekerdiagram

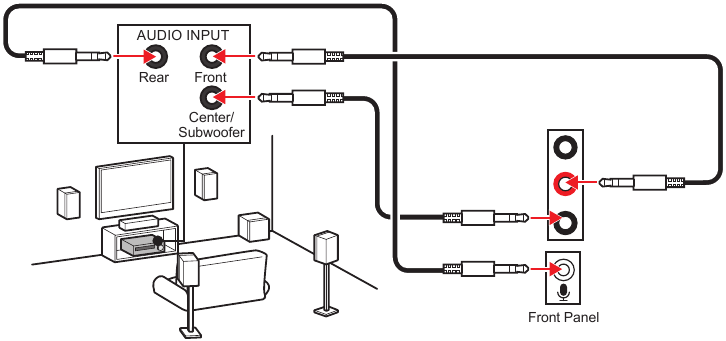

Audiosockets voor 7.1-kanaals luidsprekerdiagram

Antennes installeren

1. Draai de antennes stevig vast aan de antenneconnectoren, zoals hieronder wordt getoond.

2. Richt de antennes.

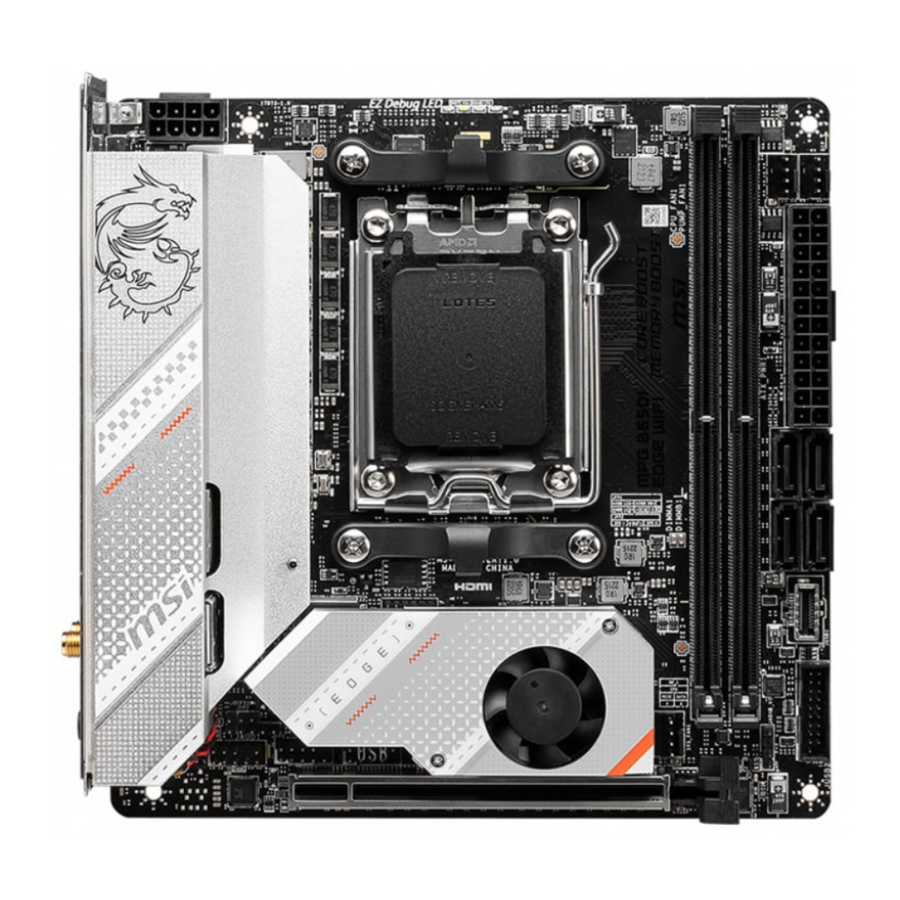

Overzicht van Componenten

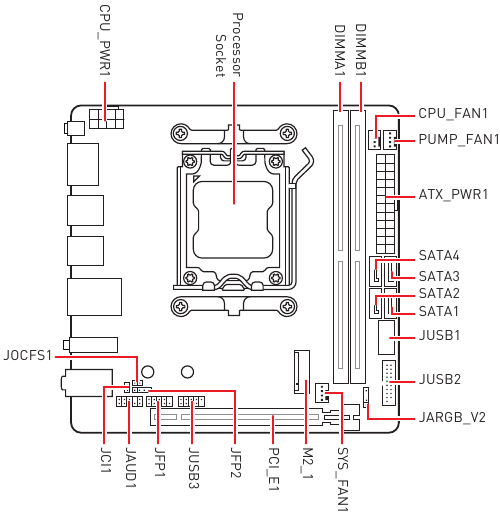

Vooraanzicht

Onderaanzicht

CPU Socket

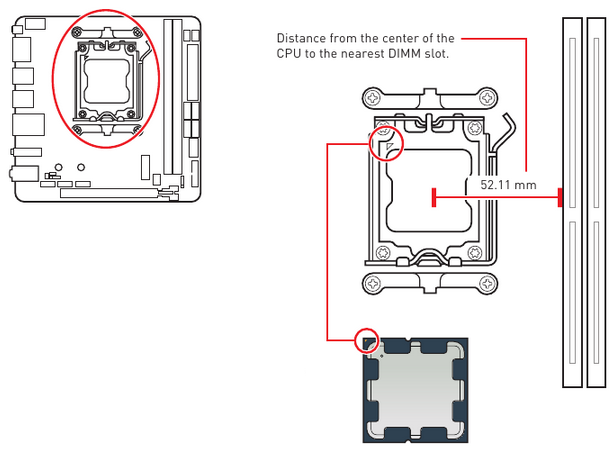

Introductie tot de AM5 CPU
Het oppervlak van de AM5 CPU heeft twee inkepingen ("notches") en een gouden driehoek ("golden triangle") om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1 indicator.

• When changing the processor, the system configuration could be cleared and reset BIOS to default values, due to the AM5 processor's architecture. (Bij het vervangen van de processor kan de systeemconfiguratie worden gewist en het BIOS worden teruggezet naar de standaardwaarden, vanwege de architectuur van de AM5-processor.)
• Always unplug the power cord from the power outlet before installing or removing the CPU. (Haal altijd de stekker uit het stopcontact voordat u de CPU installeert of verwijdert.)
• Please retain the CPU protective cap after installing the processor. MSI will deal with Return Merchandise Authorization (RMA) requests if only the motherboard comes with the protective cap on the CPU socket. (Bewaar de beschermkap van de CPU na installatie van de processor. MSI behandelt alleen aanvragen voor Return Merchandise Authorization (RMA) als het moederbord wordt geleverd met de beschermkap op de CPU-socket.)
• When installing a CPU, always remember to install a CPU heatsink. A CPU heatsink is necessary to prevent overheating and maintain system stability. (Vergeet niet om bij het installeren van een CPU altijd een CPU-koeler te installeren. Een CPU-koeler is noodzakelijk om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.)
• Confirm that the CPU heatsink has formed a tight seal with the CPU before booting your system. (Controleer of de CPU-koeler goed contact maakt met de CPU voordat u uw systeem opstart.)
• Overheating can seriously damage the CPU and motherboard. Always make sure the cooling fans work properly to protect the CPU from overheating. Be sure to apply an even layer of thermal paste (or thermal tape) between the CPU and the heatsink to enhance heat dissipation. (Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.)
• Whenever the CPU is not installed, always protect the CPU socket pins by covering the socket with the plastic cap. (Wanneer de CPU niet is geïnstalleerd, bescherm dan altijd de CPU-socketpinnen door de socket af te dekken met de plastic kap.)
• If you purchased a separate CPU and heatsink/ cooler, Please refer to the documentation in the heatsink/ cooler package for more details about installation. (Als u een aparte CPU en koeler heeft gekocht, raadpleeg dan de documentatie in de verpakking van de koeler voor meer details over de installatie.)
• This motherboard is designed to support overclocking. Before attempting to overclock, please make sure that all other system components can tolerate overclocking. Any attempt to operate beyond product specifications is not recommended. MSI® does not guarantee the damages or risks caused by inadequate operation beyond product specifications. (Dit moederbord is ontworpen om overclocking te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten overclocking kunnen verdragen. Elke poging om buiten de productspecificaties te werken wordt afgeraden. MSI® garandeert geen schade of risico's veroorzaakt door onvoldoende werking buiten de productspecificaties.)

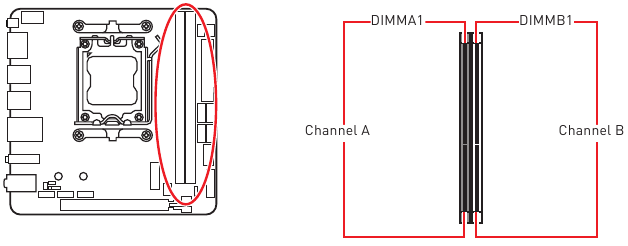

DIMM Slots

• Always insert memory modules in the DIMMB1 slot first. (Plaats geheugenmodules altijd eerst in de DIMMB1-sleuf.)
• To ensure system stability for Dual channel mode, memory modules must be of the same type, number and density. (Om systeemstabiliteit te garanderen voor de Dual channel-modus, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.)
• Some memory modules may operate at a lower frequency than the marked value when overclocking due to the memory frequency operates dependent on its Serial Presence Detect (SPD). Go to BIOS and find the DRAM Frequency to set the memory frequency if you want to operate the memory at the marked or at a higher frequency. (Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij het overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency om de geheugenfrequentie in te stellen als u het geheugen wilt gebruiken op de aangegeven of een hogere frequentie.)
• It is recommended to use a more efficient memory cooling system for full DIMMs installation or overclocking. (Het wordt aanbevolen om een efficiënter geheugenkoelsysteem te gebruiken voor volledige DIMM-installatie of overclocking.)
• The stability and compatibility of installed memory module depend on installed CPU and devices when overclocking. (De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.)
• Please refer to www.msi.com for more information on compatible memory. (Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.)

PCI_E1: PCIe Uitbreidingsslot

PCI_E1: PCIe 4.0 x16 (Van CPU)

• If you install a large and heavy graphics card, you need to use a tool such as MSI Graphics Card Bolster to support its weight to prevent deformation of the slot. (Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel zoals MSI Graphics Card Bolster gebruiken om het gewicht te ondersteunen en vervorming van de sleuf te voorkomen.)
• When adding or removing expansion card, always turn off the power supply and unplug the power supply power cable from the power outlet. Read the expansion card's documentation to check for any necessary additional hardware or software changes. (Schakel bij het toevoegen of verwijderen van een uitbreidingskaart altijd de voeding uit en trek de stekker van het netsnoer uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.)

M2_1~2: M.2 Slots (Key M)

If your M.2 SSD equips its own heatsink, please remove the M.2 plate or rubber cube in the M.2 slot before installing M.2 SSD. Do not re-install the heatsink supplied with your motherboard. (Als uw M.2 SSD een eigen koellichaam heeft, verwijder dan de M.2-plaat of rubberen kubus in de M.2-sleuf voordat u de M.2 SSD installeert. Installeer het koellichaam dat bij uw moederbord is geleverd niet opnieuw.)

M.2-module installeren in M2_1-slot

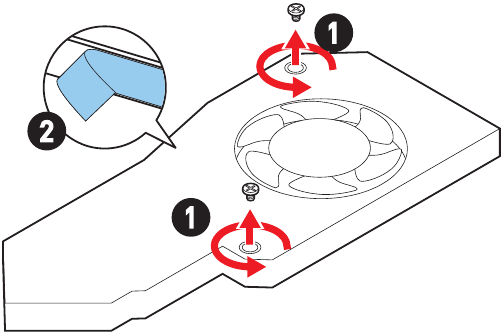

1. Maak de schroeven van het M.2 Shield Frozr-koellichaam los.

2. Verwijder de M.2 Shield Frozr en verwijder de beschermfolie van de thermische pad onder de M.2 Shield Frozr.

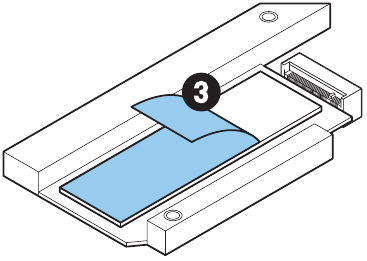

3. Verwijder de beschermfolie van de thermische pad op de M.2-plaat.

4. Verplaats en bevestig de M.2 afstandsschroef naar de juiste locatie voor 2260 M.2 SSD. Sla deze stap over als u 2280 SSD installeert.

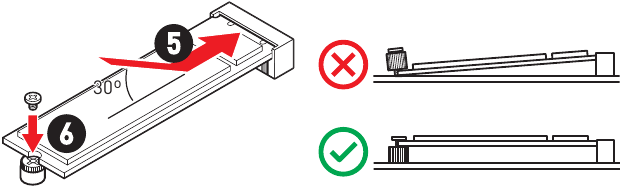

5. Plaats uw M.2 SSD in de M2_1-sleuf in een hoek van 30 graden.

6. Zet de M.2 SSD op zijn plaats vast met de meegeleverde M.2-schroef.

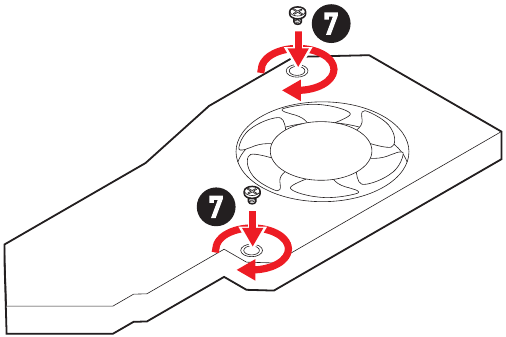

7. Plaats het M.2 Shield Frozr-koellichaam terug en zet het vast.

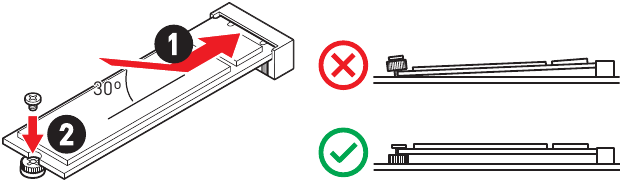

M.2-module installeren in M2_2-slot

1. Plaats uw M.2 SSD in de M2_2-sleuf in een hoek van 30 graden.

2. Zet de M.2 SSD op zijn plaats vast met de meegeleverde M.2-schroef.

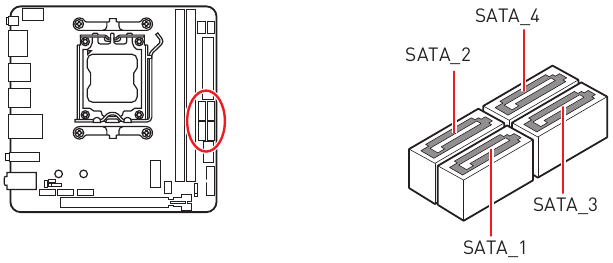

SATA_1~4: SATA 6Gb/s Connectoren

Deze connectoren zijn SATA 6Gb/s interfacepoorten. Elke connector kan op één SATA-apparaat worden aangesloten.

• Please do not fold the SATA cable at a 90-degree angle. Data loss may result during transmission otherwise. (Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de overdracht.)
• SATA cables have identical plugs on either sides of the cable. However, it is recommended that the flat connector be connected to the motherboard for space saving purposes. (SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.)

JAUD1: Front Audio Connector

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam ("Signal Name")	Pin	Signaalnaam ("Signal Name")
1	MIC L	2	Ground
3	MIC R	4	NC
5	Head Phone R	6	MIC Detection
7	SENSE_SEND	8	No Pin
9	Head Phone L	10	Head Phone Detection

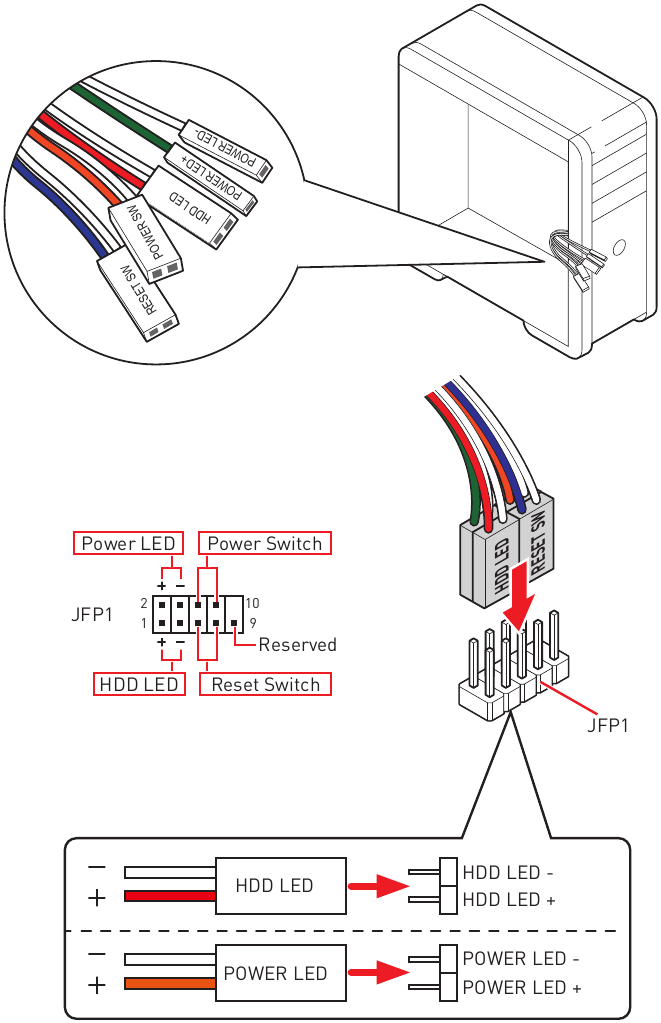

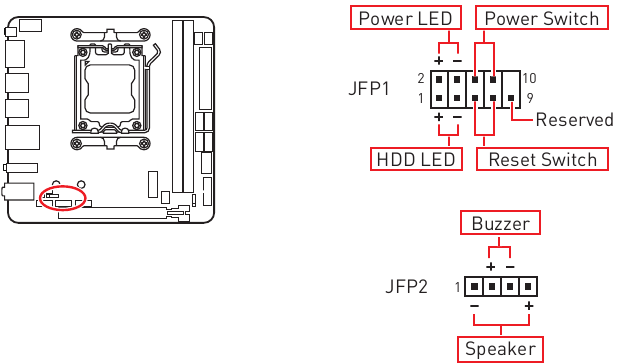

JFP1, JFP2: Front Panel Connectoren

De JFP1-connector regelt de stroom aan, de stroomreset en de LED's op uw PC-behuizing/chassis. Met de Power Switch/ Reset Switch-headers kunt u de aan/uit-knop/resetknop aansluiten. De Power LED-header maakt verbinding met het LED-lampje op de PC-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor Buzzer en Speaker. Raadpleeg de onderstaande afbeeldingen om de kabels van de PC-behuizing op de juiste pinnen aan te sluiten.

Please note that Power LED and HDD LED have positive and negative connection, you need to link up the cable to the corresponding positive and negative port on the motherboard. Otherwise, LEDs won't work properly. (Houd er rekening mee dat Power LED en HDD LED een positieve en negatieve verbinding hebben, u moet de kabel aansluiten op de bijbehorende positieve en negatieve poort op het moederbord. Anders werken de LED's niet goed.)

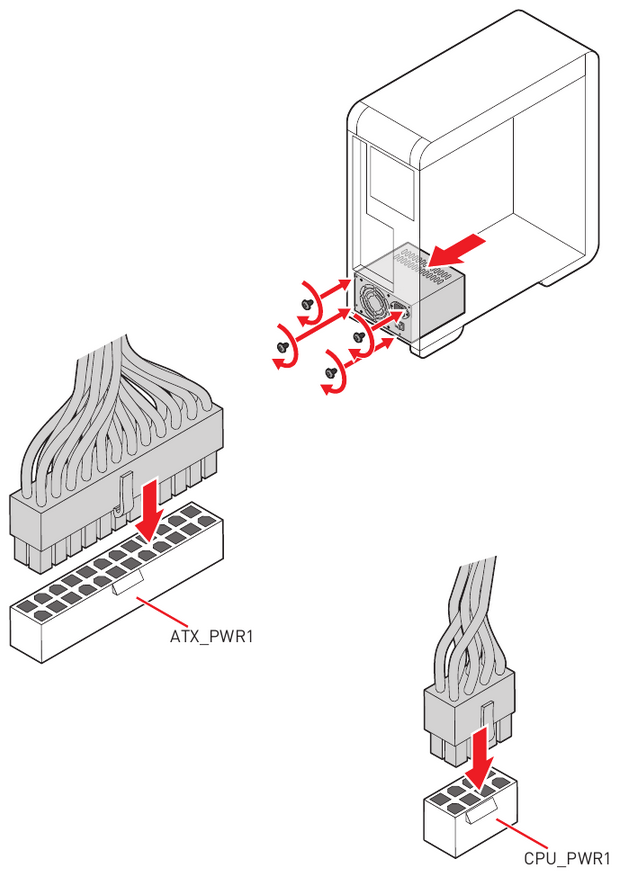

CPU_PWR1, ATX_PWR1: Stroomconnectoren

Deze connectoren stellen u in staat een ATX-voeding aan te sluiten.

CPU_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Aarde
3	Aarde	4	Aarde
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	+3.3V	2	+3.3V
3	Aarde	4	+5V
5	Aarde	6	+5V
7	Aarde	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Aarde	16	PS-ON#
17	Aarde	18	Aarde
19	Aarde	20	Res
21	+5V	22	+5V
23	+5V	24	Aarde

Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een correcte ATX-voeding om een stabiele werking van het moederbord te garanderen.

JCI1: Chassis Intrusion Connector

Met deze connector kunt u de chassis intrusion switch-kabel aansluiten.

Normaal (standaard)

Activeer de chassis intrusion event

Chassis intrusion detector gebruiken

1. Sluit de JCI1-connector aan op de chassis intrusion switch/sensor op de behuizing.
2. Sluit de chassisdeksel.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Zet Chassis Intrusion op Enabled (Ingeschakeld).
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.
6. Zodra de chassisdeksel weer wordt geopend, wordt er een waarschuwingsbericht weergegeven op het scherm wanneer de computer wordt ingeschakeld.

De chassis intrusion waarschuwing resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Zet Chassis Intrusion op Reset (Herstellen).
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.

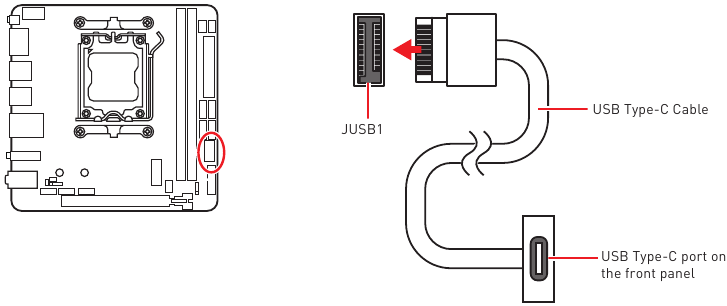

JUSB1: USB 3.2 Gen 2 10Gbps Type-C-connector voor het voorpaneel

Met deze connector kunt u de USB Type-C-connector op het voorpaneel aansluiten. De connector heeft een foolproof ontwerp. Wanneer u de kabel aansluit, zorg er dan voor dat u deze in de juiste richting aansluit.

JUSB2: USB 3.2 Gen 1-connector

Met deze connectoren kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Stroom	2	USB3_RX_DN
3	USB3_RX_DP	4	Aarde
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Aarde	8	USB2.0-
9	USB2.0+	10	Aarde
11	USB2.0+	12	USB2.0-
13	Aarde	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Aarde
17	USB3_RX_DP	18	USB3_RX_DN
19	Stroom	20	Geen pin

Let op: de stroom- en aardepinnen moeten correct worden aangesloten om mogelijke schade te voorkomen.

JUSB3: USB 2.0-connector

Met deze connector kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Aarde	8	Aarde
9	Geen pin	10	NC

• Let op: de VCC- en aardepinnen moeten correct worden aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het hulpprogramma MSI Center.

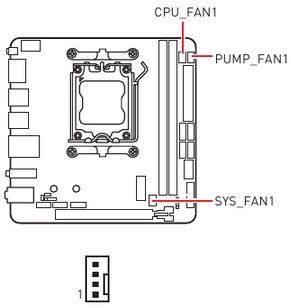

CPU_FAN1, PUMP_FAN1, SYS_FAN1: ventilatorconnectoren

Ventilatorconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. PWM-modus ventilatorconnectoren leveren een constante 12V-uitgang en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. DC-modus ventilatorconnectoren regelen de ventilatorsnelheid door de spanning te wijzigen. De automatische modus ventilatorconnectoren kunnen automatisch PWM- en DC-modus detecteren.
U kunt ventilatoren bedienen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Vink de Smart Fan Mode (Slimme ventilatormodus) aan, de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode (Slimme ventilatormodus) uit, de ventilator draait op maximale snelheid.

PWM-modus pin definitie

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	+12V
3	Sense	4	Snelheidsregelsignaal

DC-modus pin definitie

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Spanningsregeling
3	Sense	4	NC

Ventilator connector specificaties

Connector	Standaard ventilator modus	Max. stroom	Max. vermogen
CPU_FAN1	Automatische modus	3A	36W
PUMP_FAN1	PWM-modus	3A	36W
SYS_FAN1	DC-modus	2A	24W

Zorg ervoor dat de ventilatoren goed werken na het overschakelen van de PWM/DC-modus.

JOCFS1: Safe Boot Jumper

Deze jumper wordt gebruikt voor Safe Boot (Veilig opstarten). Eenmaal ingeschakeld, start het systeem op met de standaardinstellingen en een lagere PCIe-modus (van CPU).

Normaal (standaard)
Start op met de opgeslagen BIOS-instellingen.

Ingeschakeld
Pas de BIOS-standaardinstellingen toe en verlaag de PCIe-modus (van CPU) voor Safe Boot (Veilig opstarten).

BAT1: CMOS-batterij

Als de CMOS-batterij leeg is, wordt de tijd in het BIOS gereset en gaan de gegevens van de systeemconfiguratie verloren. In dit geval moet u de CMOS-batterij vervangen.

CMOS-batterij vervangen

1. Koppel de batterijdraad los van de BAT1-connector en verwijder de batterij.
2. Sluit de nieuwe CR2032-batterij met draad aan op de BAT1-connector.


BUITEN BEREIK VAN KINDEREN HOUDEN

• Inslikken kan leiden tot chemische brandwonden, perforatie van zacht weefsel en de dood.
• Er kunnen ernstige brandwonden optreden binnen 2 uur na inname.
• Als u denkt dat batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.

JARGB_V2: A-RAINBOW V2 (ARGB Gen2) LED-connector

Met de JARGB_V2-connector kunt u de ARGB Gen2- en ARGB-gebaseerde LED-strips aansluiten. De JARGB_V2-connector ondersteunt tot 240 individueel adresseerbare RGB-LED's met een maximaal vermogen van 3A (5V).

Pin	Signaalnaam	Pin	Signaalnaam
1	+5V	2	Data
3	No Pin	4	Ground

Adresseerbare RGB LED-strip aansluiting

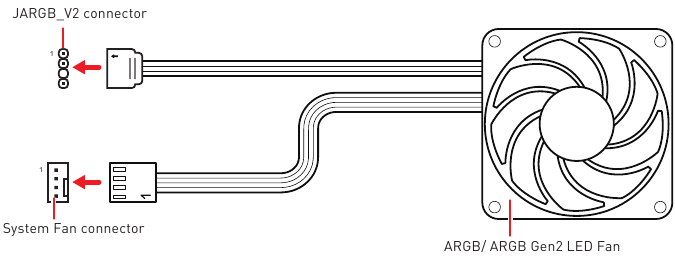

Adresseerbare RGB LED-ventilator aansluiting

Sluit niet het verkeerde type LED-strips aan. De JRGB-connector en de JARGB_V2-connector leveren verschillende spanningen en het aansluiten van de ARGB 5V LED-strip op de JRGB-connector zal schade aan de LED-strip veroorzaken.

• Als u de ARGB Gen1- en ARGB Gen2 LED-strips op dezelfde connector aansluit, kan dit problemen veroorzaken. Meng de ARGB Gen1 LED- en de ARGB Gen2 LED-strips niet door elkaar.
• Het wordt aanbevolen om LED-strips met dezelfde specificatie te installeren om de beste effecten te bereiken.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de adresseerbare RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

EZ Debug LED

Deze LED's geven de debug-status van het moederbord aan.

CPU - geeft aan dat de CPU niet wordt gedetecteerd of defect is.
DRAM - geeft aan dat DRAM niet wordt gedetecteerd of defect is.
VGA - geeft aan dat de GPU niet wordt gedetecteerd of defect is.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd of defect is.

Installatie van besturingssysteem, stuurprogramma's en MSI Center

Download en update de nieuwste hulpprogramma's en stuurprogramma's op www.msi.com

Windows 10/ Windows 11 installeren

1. Schakel de computer in.
2. Plaats de Windows 10/ Windows 11 installatie disc/USB in uw computer.
3. Druk op de Restart (Opnieuw opstarten) knop op de computerbehuizing.
4. Druk op de F11 toets tijdens de computer POST (Power-On Self Test) om in het Boot Menu te komen.
5. Selecteer de Windows 10/ Windows 11 installatie disc/USB vanuit het Boot Menu.
6. Druk op een willekeurige toets als het scherm de melding Press any key to boot from CD or DVD... ("Druk op een willekeurige toets om op te starten vanaf CD of DVD...") laat zien. Indien niet, sla deze stap dan over.
7. Volg de instructies op het scherm om Windows 10/ Windows 11 te installeren.

Stuurprogramma's installeren met MSI Driver Utility Installer

• Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 10/ Windows 11. Het wordt aanbevolen om het LAN-stuurprogramma te installeren voordat u stuurprogramma's installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om het LAN-stuurprogramma voor uw moederbord te installeren.
• De MSI Driver Utility Installer verschijnt slechts één keer. Als u het annuleert of sluit tijdens het proces, raadpleeg dan het Live Update-hoofdstuk van de MSI Center-handleiding om de stuurprogramma's te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de stuurprogramma's te downloaden.
• MSI Driver Utility Installer moet via internet worden geïnstalleerd.

1. Start uw computer op in Windows 10/ Windows 11.
2. Selecteer Start > Instellingen > Windows Update en selecteer vervolgens Controleren op updates.

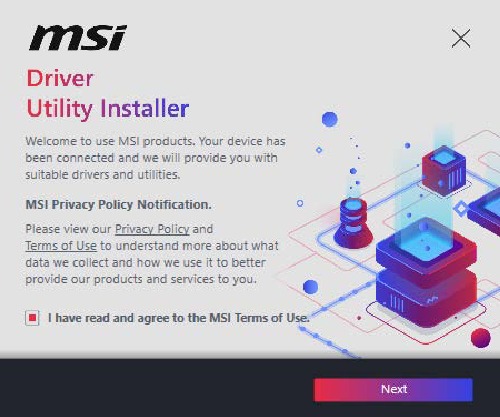

3. MSI Driver Utility Installer verschijnt automatisch.

4. Selecteer het selectievakje Ik heb de MSI-gebruiksvoorwaarden gelezen en ga ermee akkoord en klik vervolgens op Volgende (Next).

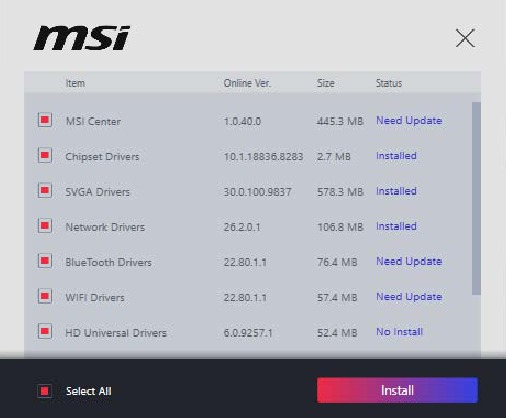

5. Vink het selectievakje Alles selecteren (Select All) in de linkeronderhoek aan en klik op Installeren (Install) om MSI Center en stuurprogramma's te installeren. De voortgang van de installatie wordt onderaan weergegeven.

6. Zodra de voortgang is voltooid, klikt u op Voltooien (Finish).

MSI Center

MSI Center is een applicatie die u helpt om eenvoudig game-instellingen te optimaliseren en soepel content creatie software te gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, de systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

MSI Center Gebruikershandleiding
Als u meer informatie wilt over MSI Center, raadpleeg dan http://download.msi.com/manual/mb/MSICENTER.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u heeft.

UEFI BIOS

MSI UEFI BIOS is compatibel met UEFI (Unified Extensible Firmware Interface) architectuur. UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken, en het zal BIOS in de toekomst volledig vervangen. De MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI voordelen

• Snel opstarten - UEFI kan het besturingssysteem direct opstarten en het BIOS zelftestproces opslaan. En elimineert ook de tijd om over te schakelen naar de CSM-modus tijdens POST.
• Ondersteuning voor harde schijf partities groter dan 2 TB.
• Ondersteunt meer dan 4 primaire partities met een GUID Partition Table (GPT).
• Ondersteunt een onbeperkt aantal partities.
• Ondersteunt volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteunt veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat er geen malware met het opstartproces knoeit.

Incompatibele UEFI gevallen

• 32-bit Windows besturingssysteem - dit moederbord ondersteunt alleen Windows 10/ Windows 11 64-bit besturingssysteem.
• Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan het een waarschuwingsbericht weergeven There is no GOP (Graphics Output protocol) support detected in this graphics card ("Er is geen GOP (Graphics Output Protocol) ondersteuning gedetecteerd in deze grafische kaart").

We raden aan om het te vervangen door een grafische kaart die GOP/UEFI ondersteunt of CPU met geïntegreerde grafische kaart te gebruiken voor een normale functie.

Hoe controleer ik de BIOS-modus?

1. Schakel uw computer in.
2. Druk op de Delete (Verwijderen) toets, wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu ("Druk op DEL toets om het Setup Menu te openen, F11 om het Boot Menu te openen") op het scherm verschijnt tijdens het opstartproces.
3. Na het openen van het BIOS kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.


BIOS Setup

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit in normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke systeemschade of opstartfouten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden voortdurend bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en mag deze alleen ter referentie worden gebruikt. U kunt ook het HELP-informatiepaneel raadplegen voor de beschrijving van het BIOS-item.
• De BIOS-schermen, opties en instellingen zijn afhankelijk van uw systeem.

BIOS Setup openen

Druk op de Delete (Verwijderen) toets, wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu ("Druk op DEL toets om het Setup Menu te openen, F11 om het Boot Menu te openen") op het scherm verschijnt tijdens het opstartproces.

Functietoets

F1:	Algemene Help lijst
F2:	Een favoriet item toevoegen/ verwijderen
F3:	Favorietenmenu openen
F4:	CPU Specificaties menu openen
F5:	Memory-Z menu openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen geavanceerde modus en EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijziging opslaan en resetten*
F12:	Een screenshot maken en opslaan op een USB-flashstation (alleen FAT/ FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster en wordt de wijzigingsinformatie weergegeven. Selecteer Ja (Yes) of Nee (No) om uw keuze te bevestigen.

BIOS Gebruikershandleiding

Als u meer instructies wilt over het instellen van het BIOS, raadpleeg dan https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u heeft.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

• Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
• Druk op de Clear CMOS (CMOS wissen) knop op het achterpaneel.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte Clear CMOS (CMOS wissen) knop voor het resetten van BIOS.

BIOS updaten

BIOS updaten met M-FLASH

Voor het updaten:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. En sla vervolgens het BIOS-bestand op in de USB-flashdrive.
BIOS updaten:

1. Schakel over naar de doel-BIOS ROM met de Multi-BIOS-schakelaar. Sla deze stap over als uw moederbord deze schakelaar niet heeft.
2. Plaats de USB-flashdrive met het updatebestand in de USB-poort.
3. Raadpleeg de volgende methoden om de flash-modus te openen.
   • Start opnieuw op en druk op de Ctrl + F5 toets tijdens POST en klik op Ja (Yes) om het systeem opnieuw op te starten.

   • Start opnieuw op en druk op de Del (Verwijderen) toets tijdens POST om BIOS te openen. Klik op de M-FLASH knop en klik op Ja (Yes) om het systeem opnieuw op te starten.

4. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
5. Klik op Yes (Ja) wanneer daarom wordt gevraagd om het herstellen van BIOS te starten.
6. Nadat het flashproces 100% is voltooid, start het systeem automatisch opnieuw op.

Het BIOS updaten met MSI Center

Voor het updaten:

• Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
• Sluit alle andere applicatiesoftware voordat u het BIOS bijwerkt.

Om BIOS te updaten:

1. Installeer en start MSI Center en ga naar de Support (Ondersteuning) pagina.
2. Selecteer Live Update en klik op de Advance (Geavanceerd) knop.
3. Selecteer het BIOS-bestand en klik op de Install (Installeren) knop.
4. De installatieherinnering verschijnt, klik vervolgens op de Install (Installeren) knop erop.
5. Het systeem start automatisch opnieuw op om BIOS te updaten.
6. Nadat het flashproces 100% is voltooid, start het systeem automatisch opnieuw op.

BIOS updaten met Flash BIOS Button

1. Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI®-website.
2. Hernoem het BIOS-bestand naar MSI.ROM en sla het op in de root van het USB-opslagapparaat.
3. Sluit de voeding aan op CPU_PWR1 en ATX_PWR1. (Het is niet nodig om CPU en geheugen te installeren.)
4. Sluit het USB-opslagapparaat met het MSI.ROM-bestand aan op de Flash BIOS-poort op het achterpaneel.
5. Druk op de Flash BIOS Button (Flash BIOS knop) om BIOS te updaten, en de LED begint te knipperen.
6. De LED is uit wanneer het proces is voltooid.

Technische ondersteuning

Als er een probleem optreedt met uw systeem en er geen oplossing kan worden verkregen uit de gebruikershandleiding, neem dan contact op met uw plaats van aankoop of lokale distributeur. U kunt ook de volgende helpbronnen proberen voor verdere begeleiding.

• Bezoek de MSI-website voor technische handleidingen, BIOS-updates, stuurprogramma-updates en andere informatie: http://www.msi.com
• Registreer uw product op: http://register.msi.com

Veiligheidsinformatie

• De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Houd u aan de volgende instructies om een succesvolle computerassemblage te garanderen.
• Zorg ervoor dat alle componenten stevig zijn aangesloten. Losse verbindingen kunnen ervoor zorgen dat de computer een component niet herkent of niet start.
• Houd het moederbord aan de randen vast om te voorkomen dat u gevoelige componenten aanraakt.
• Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaadt u zichzelf van statische elektriciteit door een ander metalen object aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatisch afschermende container of op een antistatische mat wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing liggen.
• Start de computer niet op voordat de installatie is voltooid. Dit kan permanente schade aan de componenten veroorzaken, evenals letsel aan de gebruiker.
• Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de voeding uit en haal de stekker uit het stopcontact voordat u een computeronderdeel installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
  • Er is vloeistof in de computer binnengedrongen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet aan de praat krijgen volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

Referenties

• MSI - Redirect
• MSI® HOW TO Install/ Uninstall AMD AM5 CPU - YouTube
• MSI® HOW-TO install or uninstall DIMM memory modules - YouTube
• MSI® HOW-TO install front panel connectors (JFP1) - YouTube
• MSI® HOW-TO Install motherboard with torque screwdriver - YouTube
• MSI® HOW-TO install power supply connectors - YouTube
• MSI® HOW-TO install SATA HDD - YouTube
• MSI® HOW-TO Install graphics card on PCIe x16 slot with butterfly lock - YouTube
• http://download.msi.com/manual/mb/MSICENTER.pdf
• https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf
• Welcome to MSI Member Account Login | MSI Member Center

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI MPG B650I EDGE WIFI - Moederbordhandleiding

Beschikbare talen
