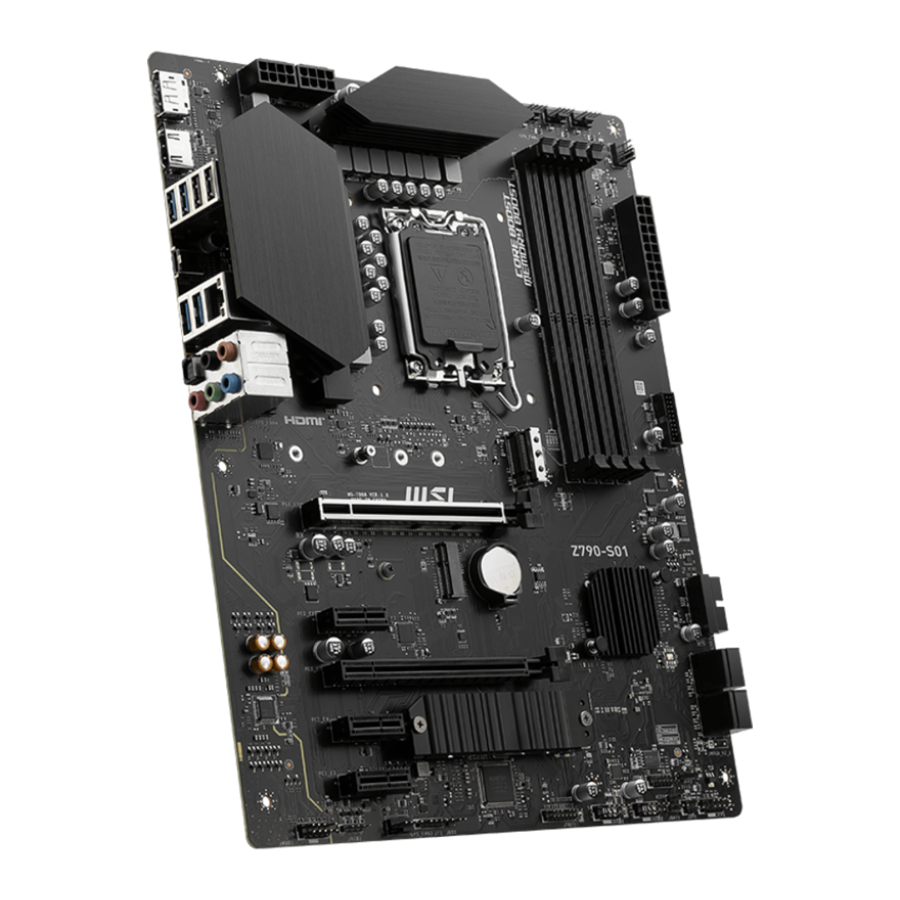

MSI Z790-S01 - Handleiding moederbord

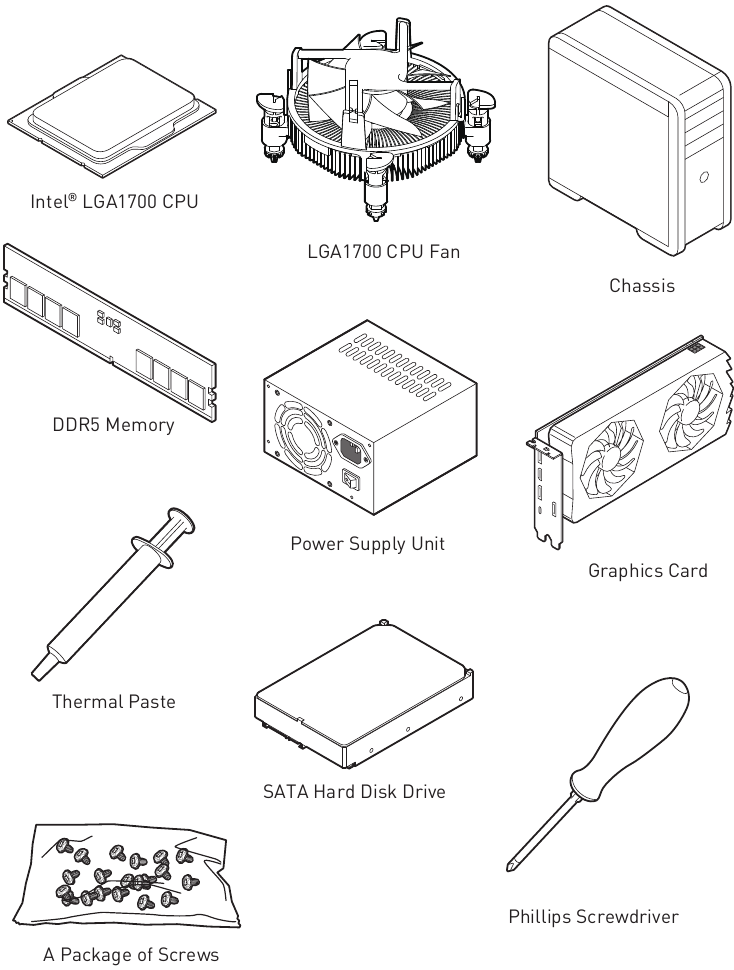

Gereedschap en componenten voorbereiden

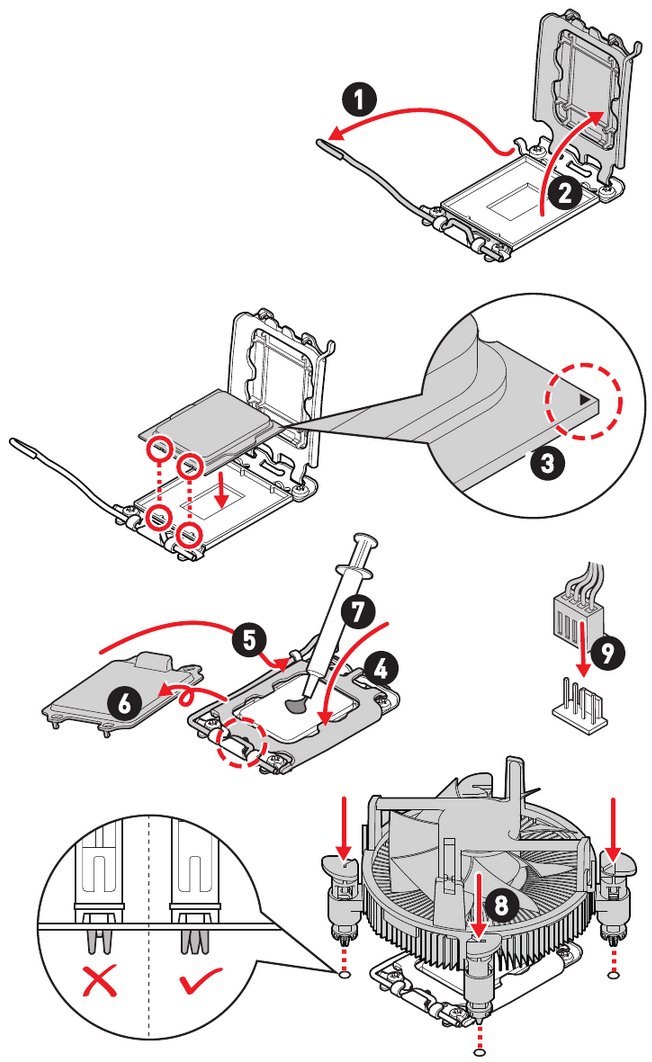

Een processor installeren

• https://youtu.be/KMf9oIDsGes

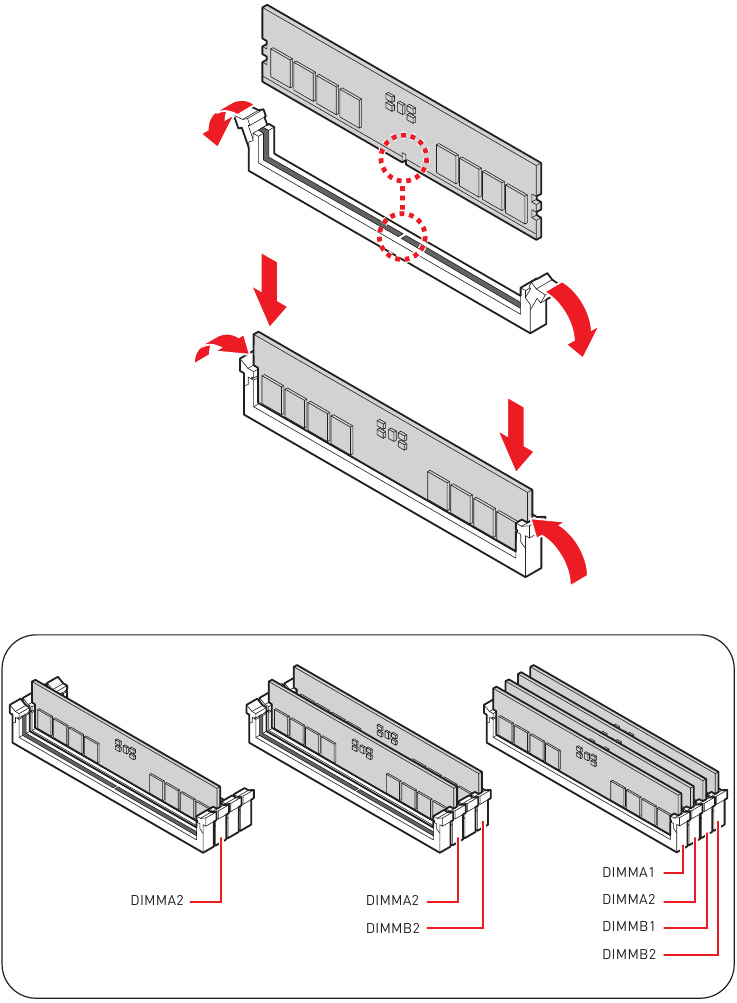

DDR5-geheugen installeren

• https://youtu.be/XiNmkDNZcZk

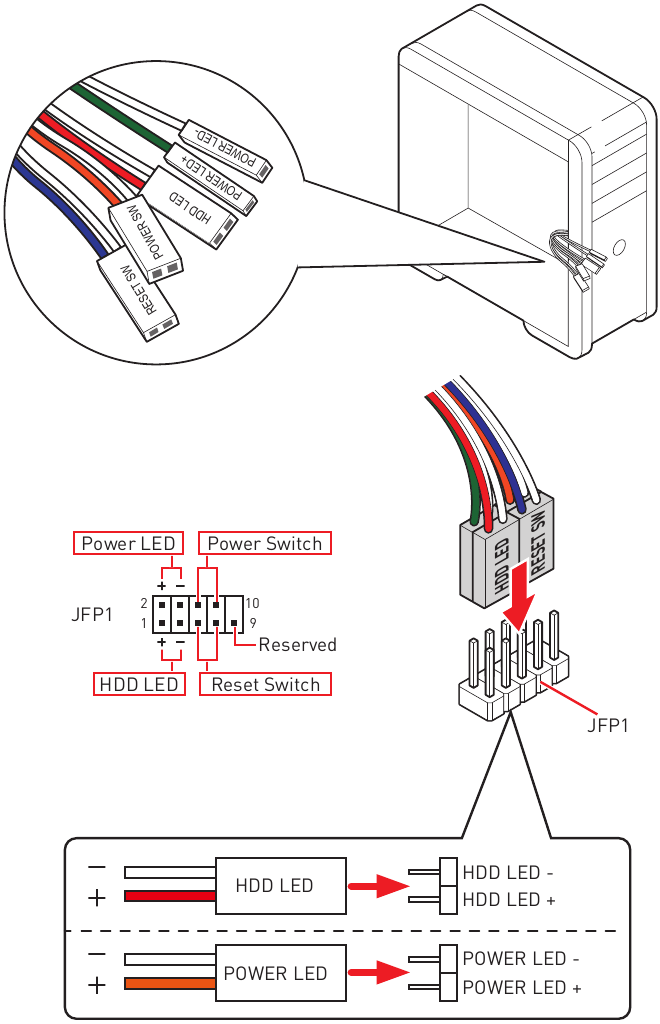

De header van het voorpaneel aansluiten

• http://youtu.be/DPELIdVNZUI

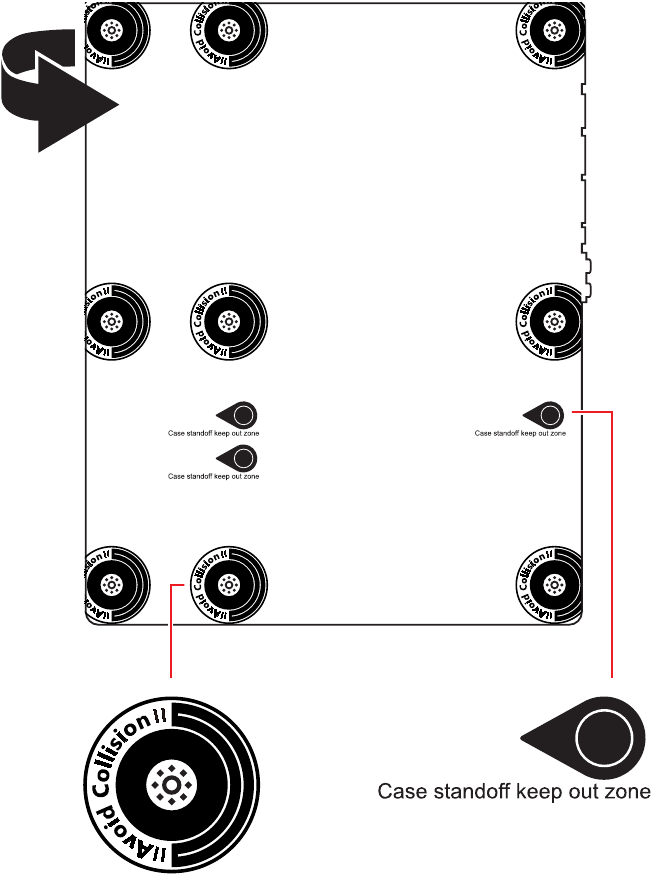

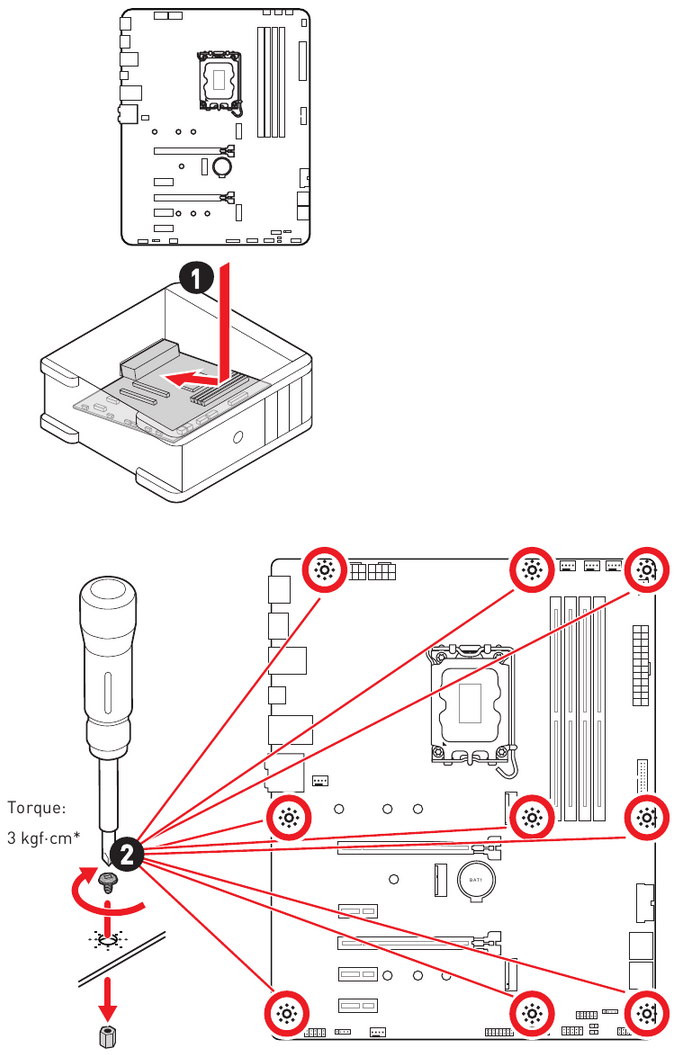

Het moederbord installeren

*3 kgf·cm = 0.3 N·m = 2.6 lbf·in

• https://youtu.be/wWI6Qt51Wnc

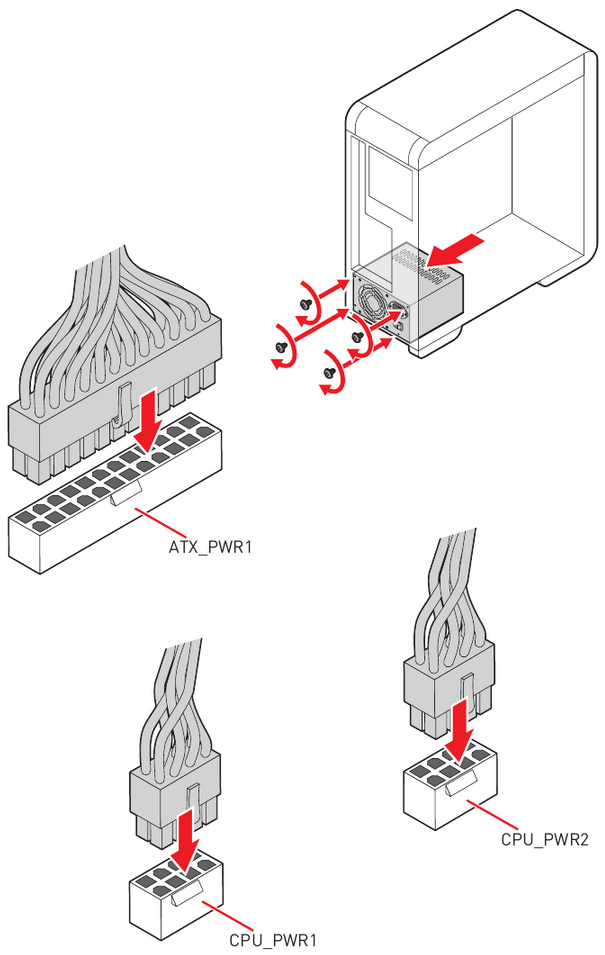

De stroomconnectoren aansluiten

• http://youtu.be/gkDYyR_83I4

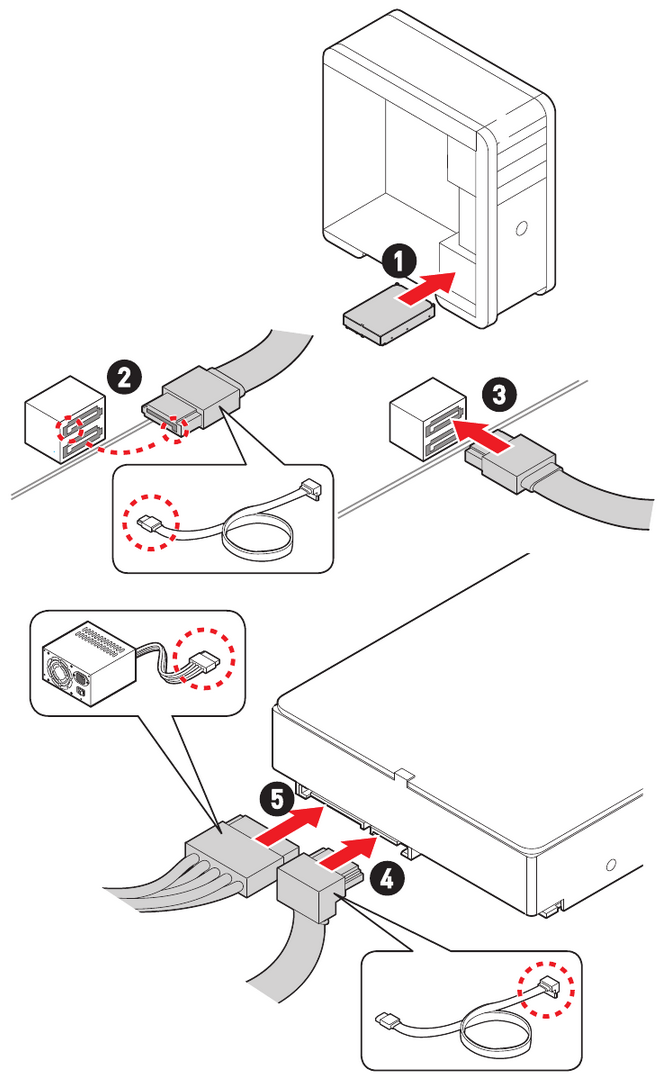

SATA-stations installeren

• http://youtu.be/RZsMpqxythc

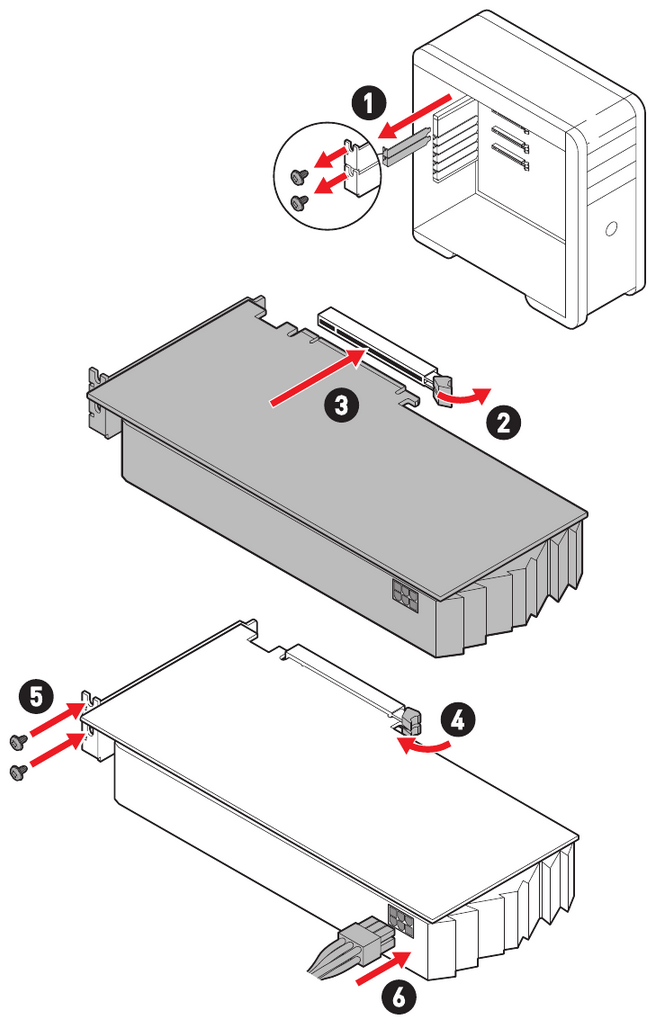

Een grafische kaart installeren

• http://youtu.be/mG0GZpr9w_A

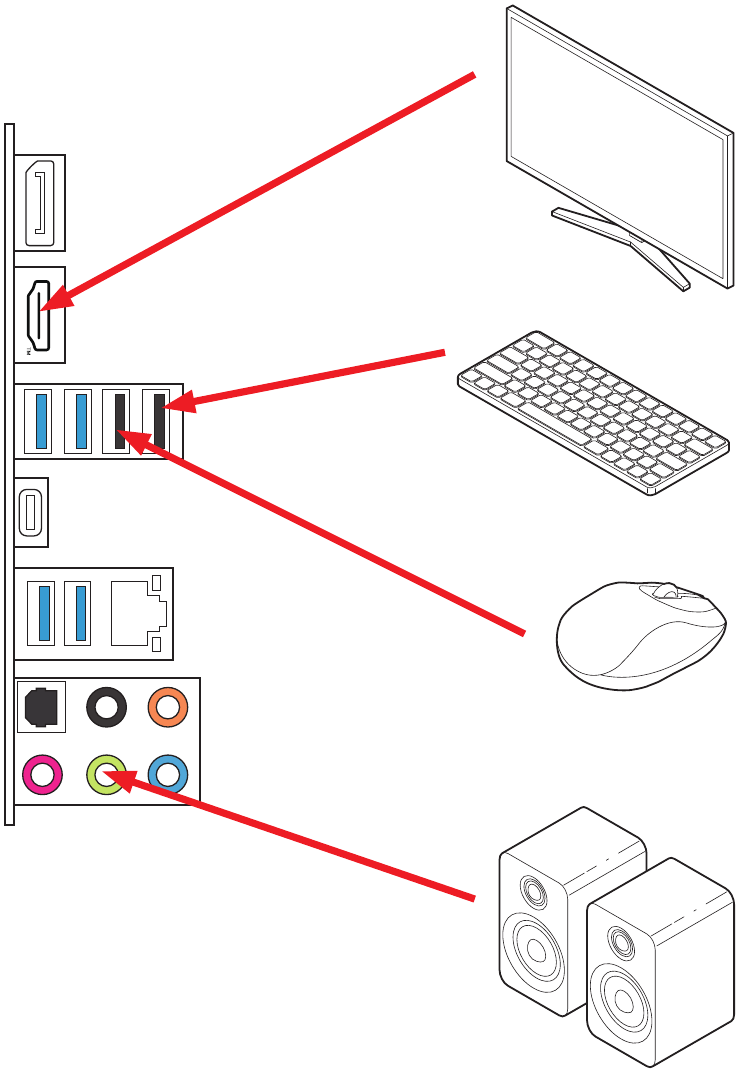

Randapparatuur aansluiten

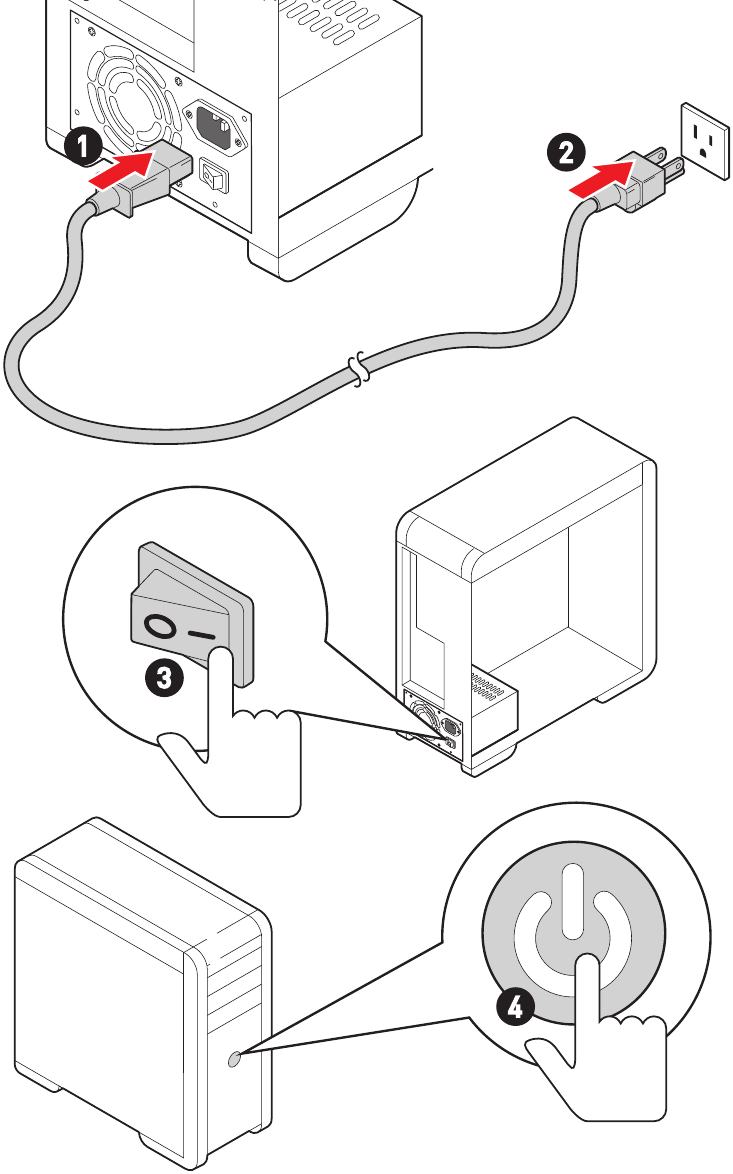

Inschakelen

Specificaties

CPU	Ondersteunt 12e/13e generatie Intel® Core™-processors, Pentium® Gold- en Celeron®-processors* Processoraansluiting LGA1700 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus, aangezien er nieuwe processors worden uitgebracht.
Chipset	Intel® Z790-chipset
Memory	4x DDR5-geheugenslots, ondersteunen tot 192 GB* Ondersteunt 1R 5600 MHz (door JEDEC & POR) Max. overklokfrequentie: 1DPC 1R maximale snelheid tot 6600+ MHz 1DPC 2R maximale snelheid tot 6400+ MHz 2DPC 1R maximale snelheid tot 6000+ MHz 2DPC 2R maximale snelheid tot 5600+ MHz Ondersteunt Intel® XMP 3.0 OC Ondersteunt Dual-Controller Dual-Channel-modus Ondersteunt non-ECC, un-buffered geheugen * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Expansion Slots	2x PCIe x16-slots PCI_E1-slot (van CPU) Ondersteunt tot PCIe 5.0 x16 PCI_E3-slot (van Z790-chipset) Ondersteunt tot PCIe 3.0 x4 3x PCIe x1-slots PCI_E2-, PCI_E4- en PCI_E5-slots (van Z790-chipset) Ondersteunt tot PCIe 3.0 x1 1x M.2-slot (M2_WIFI1) met E-key alleen voor PCIe WiFi-module
Onboard Graphics	1x HDMI™ 1.4-poort met HDR, ondersteunt een maximale resolutie van 4K 30Hz*/ ** 1x DisplayPort 1.4, ondersteunt een maximale resolutie van 4K 60Hz */ ** * Alleen beschikbaar op processors met geïntegreerde graphics. ** Grafische specificaties kunnen variëren afhankelijk van de geïnstalleerde CPU.
SATA Ports	4x SATA 6Gb/s-poorten (van Z790-chipset)
M.2 SSD Slots	2x M.2-slots (Key M) M2_1-slot (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2242/2260/2280/22110 opslagapparaten M2_2-slot (van Z790-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt SATA 6Gb/s Ondersteunt 2242/2260/2280 opslagapparaten
RAID	Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
Audio	Realtek® ALC897-codec 7.1-kanaals High Definition Audio Ondersteunt S/PDIF-uitgang
LAN	1x Realtek® RTL8125BG 2.5Gbps LAN-controller
Power Connectors	1x 24-pins ATX-hoofdstroomconnector 2x 8-pins +12V-stroomconnectoren
Internal USB Connectors	2x USB 3.2 Gen 1 5Gbps-connectoren (van Z790-chipset) Ondersteunt extra 4 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0-connectoren (van Z790-chipset) Ondersteunt extra 4 USB 2.0-poorten
Fan Connectors	1x 4-pins CPU-ventilatorconnector 1x 4-pins waterpomp-ventilatorconnector 4x 4-pins systeemventilatorconnectoren
System Connectors	1x audio-connector op het voorpaneel 2x systeem paneel connectoren 1x Chassis Intrusion-connector 1x TPM-moduleconnector 1x TBT-connector (ondersteunt RTD3)
Jumpers	1x Clear CMOS-jumper

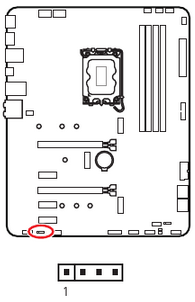

LED Features	1x 4-pins RGB LED-connector
Back Panel Connectors	1x DisplayPort 1x HDMI™-poort 2x USB 2.0 Type-A-poorten (van Z790-chipset) 4x USB 3.2 Gen 1 5Gbps Type-A-poorten (van Z790-chipset) 1x USB 3.2 Gen 2x2 20Gbps Type-C-poort (van Z790-chipset) 1x 2.5Gbps LAN (RJ45)-poort 5x audio-aansluitingen 1x optische S/PDIF-uitgangsconnector
I/O Controller	NUVOTON NCT6687-controllerchip
Hardware Monitor	Detectie van CPU-/systeem-/chipsettemperatuur Detectie van CPU-/systeem-/pompventilatorsnelheid Regeling van CPU-/systeem-/pompventilatorsnelheid
Form Factor	ATX-form factor 9,6 inch x 12 inch (244 mm x 305 mm)
BIOS Features	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Meertalig
Software	Drivers MSI Center Intel Extreme Tuning Utility CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme MSI Edition

Speciale functies

MSI Center

• Mystic Light
• Ambient Link
• Frozr AI Cooling
• User Scenario
• True Color
• Live Update
• Hardware Monitoring
• Super Charger
• Devices Speed Up
• Smart Image Finder
• MSI Companion
• System Diagnosis

Thermal Features

• Fan headers (CPU + PUMP + SYSTEEM)
• Extended Heatsink Design
• M.2 Shield Frozr
• 7W/mk MOSFET thermal pad

Performance

• Core Boost
• VRM Power Design (VCPU / VGT / AUX)
• Dual CPU Power
• Memory Boost
• Lightning Gen 5 PCI-E Slot
• Lightning Gen 4 M.2 Slot
• Server Grade PCB
• Game Boost
• Lightning USB 20G
• USB with Type A+C

DIY Friendly

• PCI-E Steel Armor

Audio

• Audio Boost

RGB Support

• Mystic Light
• Mystic Light Extension (RGB)
• Ambient Link Support

BIOS

• Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van de verpakking van uw moederbord. Het moet bevatten:

Board

• 1x moederbord

Documentation

• 1x Snelstartgids
• 1x Reglementaire kennisgeving Europese Unie

Cables

• 2x SATA 6Gb/s-kabels

Accessories

• 1x I/O-afscherming
• 1x HDMI-stofkap
• 1x DP-stofkap

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

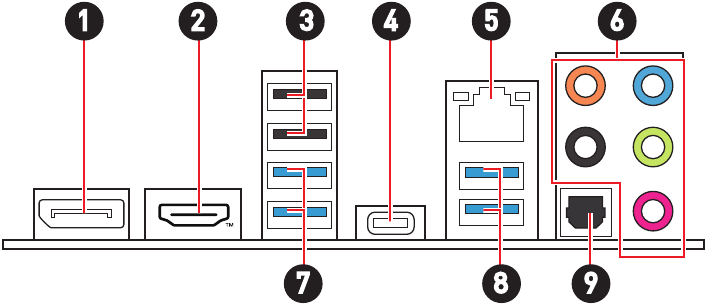

Aansluitingen achterpaneel

Item	Beschrijving
1	DisplayPort
2	HDMI™-poort
3	USB 2.0 Type-A poorten (van Z790-chipset)
4	USB 3.2 Gen 2x2 20Gbps Type-C-poort (van Z790-chipset)
5	2.5 Gbps LAN (RJ45)-poort
6	Audio-aansluitingen
7	USB 3.2 Gen 1 5Gbps Type-A poorten (van Z790-chipset)
8	USB 3.2 Gen 1 5Gbps Type-A poorten (van Z790-chipset)
9	Optische S/PDIF-uitgang

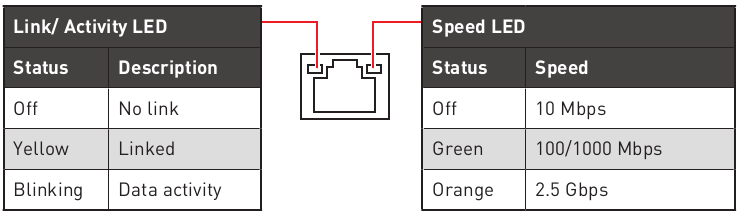

LED-statustabel LAN-poort

Aansluiting audio-aansluitingen

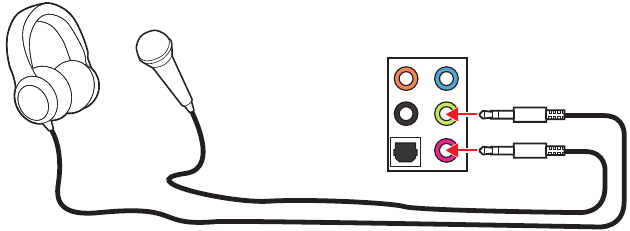

Diagram audio-aansluitingen naar hoofdtelefoon en microfoon

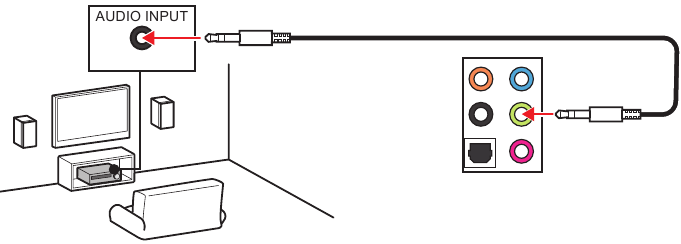

Diagram audio-aansluitingen naar stereoluidsprekers

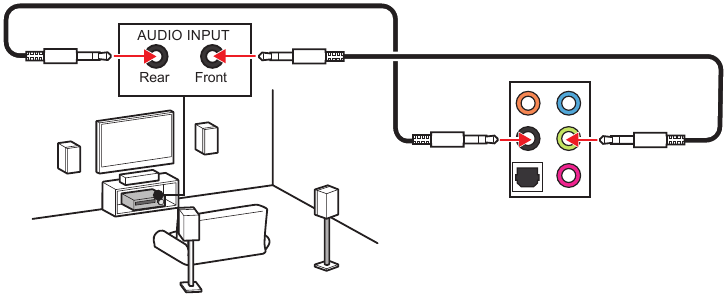

Diagram audio-aansluitingen naar 4-kanaals luidsprekers

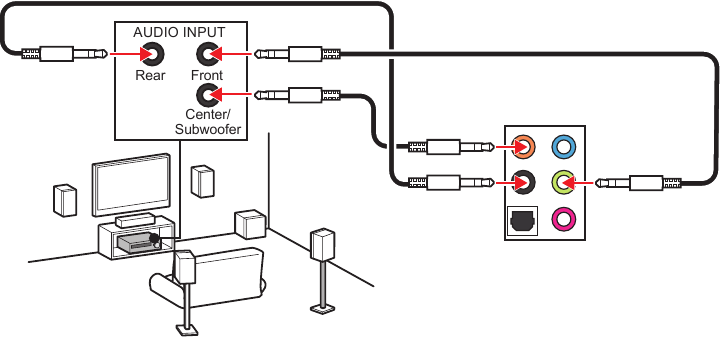

Diagram audio-aansluitingen naar 5.1-kanaals luidsprekers

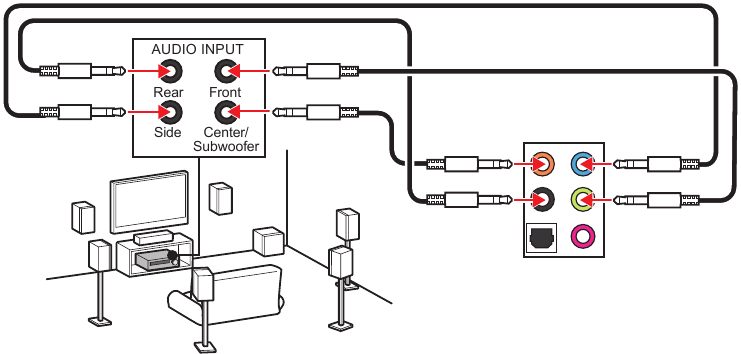

Diagram audio-aansluitingen naar 7.1-kanaals luidsprekers

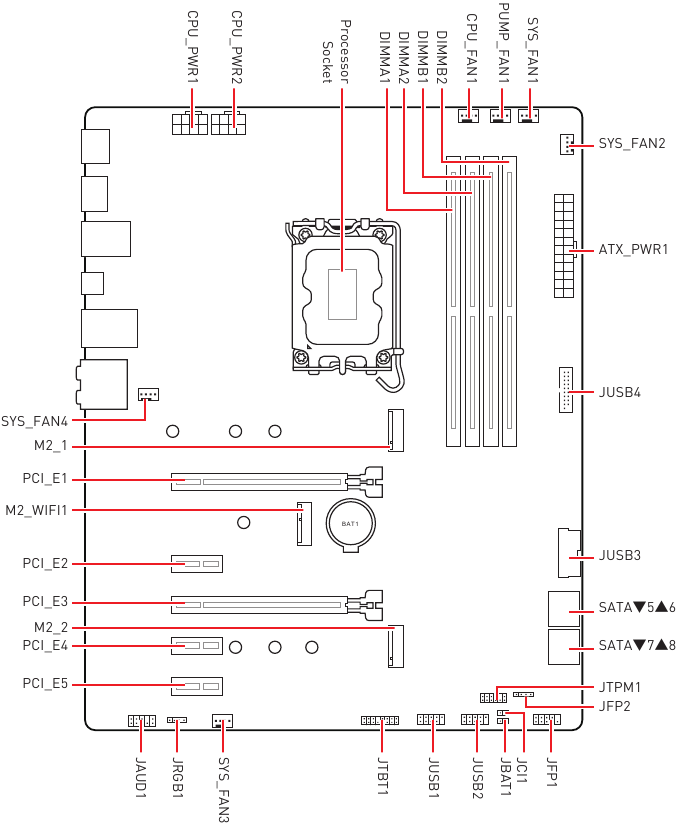

Overzicht van componenten

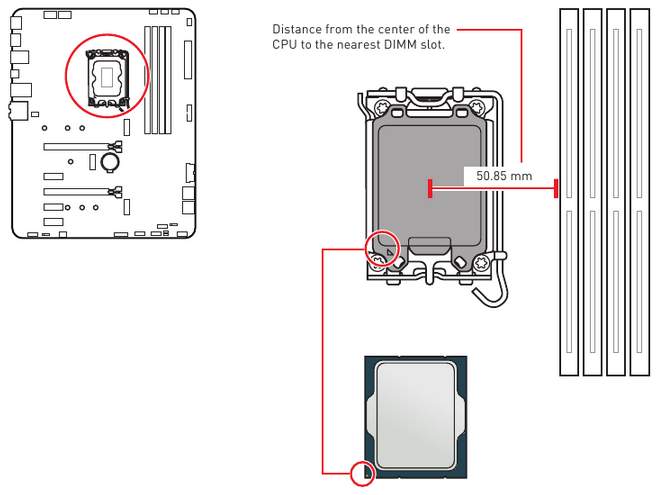

CPU-socket

Introductie tot de LGA1700 CPU
Het oppervlak van de LGA1700 CPU heeft vier inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

• Haal altijd het netsnoer uit het stopcontact voordat u de CPU installeert of verwijdert.
• Bewaar de CPU-beschermkap na installatie van de processor. MSI behandelt alleen Return Merchandise Authorization (RMA)-aanvragen als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
• Vergeet bij het installeren van een CPU nooit een CPU-koeler te installeren. Een CPU-koeler is nodig om oververhitting te voorkomen en de systeemstabiliteit te behouden.
• Controleer of de CPU-koeler goed is afgesloten met de CPU voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en het koellichaam om de warmteafvoer te verbeteren.
• Wanneer de CPU niet is geïnstalleerd, bescherm dan altijd de pinnen van de CPU-socket door de socket af te dekken met de plastic kap.
• Als u een afzonderlijke CPU en koellichaam/koeler hebt gekocht, raadpleeg dan de documentatie in de koellichaam/koeler-verpakking voor meer informatie over de installatie.
• Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten overklokken kunnen verdragen. Elke poging om buiten de productspecificaties te werken, wordt niet aanbevolen. MSI® garandeert niet de schade of risico's die worden veroorzaakt door onvoldoende werking buiten de productspecificaties.

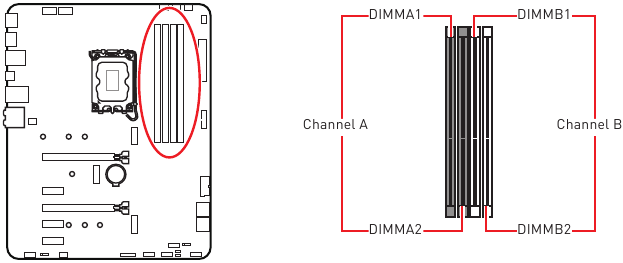

DIMM-sleuven

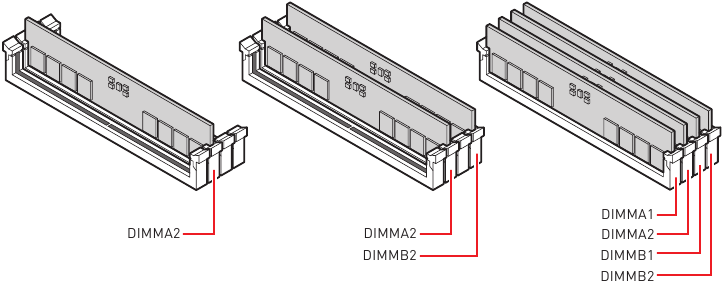

Aanbeveling voor installatie van geheugenmodules

• Plaats geheugenmodules altijd eerst in de DIMMA2-sleuf.
• Om de systeemstabiliteit voor de Dual-channelmodus te garanderen, moeten de geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
• Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency om de geheugenfrequentie in te stellen als u het geheugen wilt gebruiken op de aangegeven of op een hogere frequentie.
• Het wordt aanbevolen om een efficiënter geheugenkoelsysteem te gebruiken voor de volledige installatie van DIMM's of overklokken.
• De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
• Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

PCI_E1~5: PCIe-uitbreidingssleuven

PCI_E1: PCIe 5.0 x16 (van CPU)
PCI_E2: PCIe 3.0 x1 (van Z790-chipset)
PCI_E3: PCIe 3.0 x4 (van Z790-chipset)
PCI_E4: PCIe 3.0 x1 (van Z790-chipset)
PCI_E5: PCIe 3.0 x1 (van Z790-chipset)

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel gebruiken zoals MSI Graphics Card Bolster om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.
• Voor een enkele PCIe x16-uitbreidingskaartinstallatie met optimale prestaties wordt het gebruik van de PCI_E1-sleuf aanbevolen.
• Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en haalt u de stekker van de voeding uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.

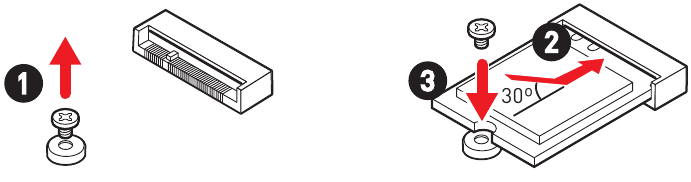

M2_WIFI1: M.2-sleuf (sleutel E)

Installeer de PCIe Wi-Fi-module in de M2_WIFI1-sleuf zoals hieronder wordt weergegeven.

M2_1~2: M.2-sleuven (sleutel M)

• Intel® RST ondersteunt alleen PCIe M.2 SSD met UEFI ROM.
• Als uw M.2 SSD een eigen koellichaam heeft, verwijder dan de M.2-plaat of rubberen kubus in de M.2-sleuf voordat u de M.2 SSD installeert. Installeer het koellichaam dat bij uw moederbord is geleverd niet opnieuw.

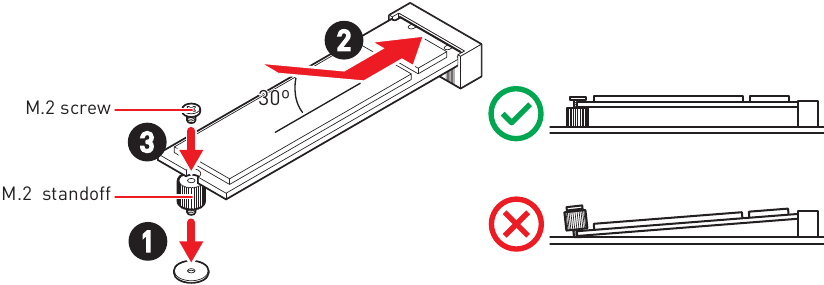

M.2-module installeren in de M2_1-sleuf

1. Verplaats en bevestig de M.2-afstandhouder voordat u 2242/ 2260/ 22110 SSD installeert. Sla deze stap over als u een 2280 SSD installeert.
2. Plaats uw M.2 SSD in de M.2-sleuf in een hoek van 30 graden.
3. Zet de M.2 SSD vast met de M.2-schroef.

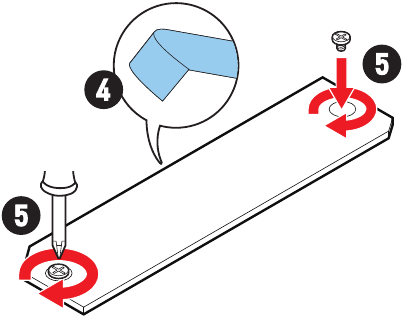

M.2-module installeren in de M2_2-sleuf

1. Draai de schroeven van het M.2 Shield Frozr-koellichaam los.
2. Til het M.2 Shield Frozr-koellichaam op en verwijder het.
3. Plaats uw M.2 SSD in de M.2-sleuf in een hoek van 30 graden.

4. Verwijder de beschermfolie van de thermische pads onder het M.2 Shield Frozr-koellichaam.

5. Plaats het M.2 Shield Frozr-koellichaam terug en zet het vast.

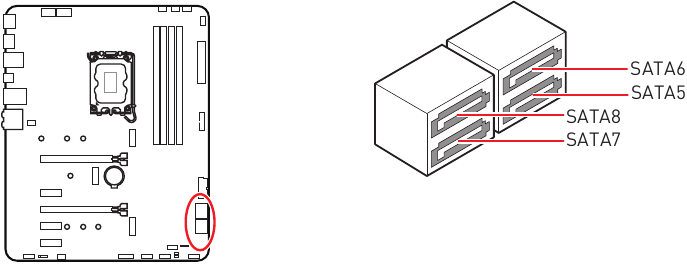

SATA5~8: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan op één SATA-apparaat worden aangesloten.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de overdracht.
• SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

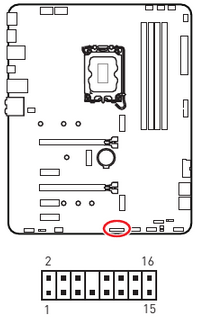

JTBT1: Thunderbolt-uitbreidingskaartconnector

Met deze connector kunt u de Thunderbolt I/O-uitbreidingskaart aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	TBT_FORCE_PWR	2	TBT_S0IX_ENTRY_REQ
3	TBT_CIO_PLUG_ EVENT#	4	TBT_S0IX_ENTRY_ACK
5	SLP_S3#_TBT	6	TBT_PSON_ OVERRIDE_N
7	SLP_S5#_TBT	8	No Pin
9	Ground	10	SMBCLK_VSB
11	DG_PEWAKE#	12	SMBDATA_VSB
13	TBT_RTD3_PWR_EN	14	Ground
15	TBT_CARD_DET_R#	16	PD_IRQ#

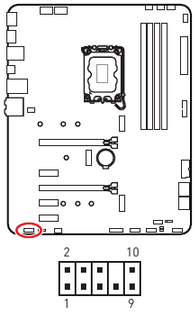

JAUD1: Audio-connector aan de voorkant

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	MIC L	2	Ground
3	MIC R	4	NC
5	Head Phone R	6	MIC Detection
7	SENSE_SEND	8	No Pin
9	Head Phone L	10	Head Phone Detection

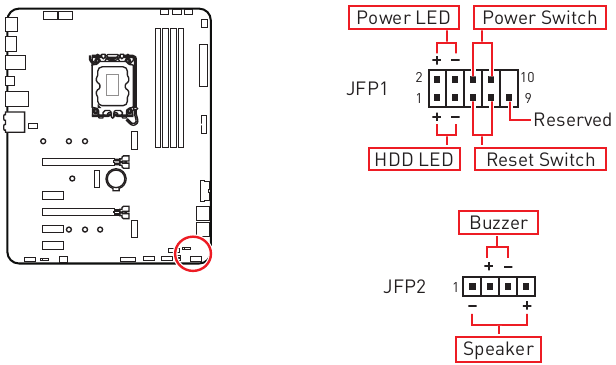

JFP1, JFP2: Connectoren op het voorpaneel

De JFP1-connector regelt de stroom aan, de stroomreset en de LED's op uw pc-behuizing/chassis. Met de headers van de aan/uit-schakelaar/reset-schakelaar kunt u de aan/uit-knop/reset-knop aansluiten. De Power LED-header maakt verbinding met het LED-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor zoemer en luidspreker. Raadpleeg de volgende afbeeldingen hieronder om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat Power LED en HDD LED een positieve en negatieve verbinding hebben. U moet de kabel verbinden met de bijbehorende positieve en negatieve poort op het moederbord. Anders werken LED's niet goed.

CPU_PWR1~2, ATX_PWR1: Stroomconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

CPU_PWR1~2

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Aarde
3	Aarde	4	Aarde
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	+3.3V	2	+3.3V
3	Aarde	4	+5V
5	Aarde	6	+5V
7	Aarde	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Aarde	16	PS-ON#
17	Aarde	18	Aarde
19	Aarde	20	Res
21	+5V	22	+5V
23	+5V	24	Aarde

Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een geschikte ATX-voeding om een stabiele werking van het moederbord te garanderen.

JCI1: Chassis Intrusion Connector

Met deze connector kunt u de kabel van de chassis intrusion switch aansluiten.

Normaal (standaard)

Activeer de chassis intrusion event

Een chassis intrusion detector gebruiken

1. Sluit de JCI1-connector aan op de chassis intrusion switch/sensor op de behuizing.
2. Sluit de behuizing.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Zet Chassis Intrusion op Enabled (Ingeschakeld).
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.
6. Zodra de behuizing weer wordt geopend, wordt er een waarschuwingsbericht weergegeven op het scherm wanneer de computer wordt ingeschakeld.

De chassis intrusion waarschuwing resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Zet Chassis Intrusion op Reset (Resetten).
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.

JUSB3~4: USB 3.2 Gen 1-connectoren

Met deze connectoren kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Stroom	2	USB3_RX_DN
3	USB3_RX_DP	4	Aarde
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Aarde	8	USB2.0-
9	USB2.0+	10	Aarde
11	USB2.0+	12	USB2.0-
13	Aarde	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Aarde
17	USB3_RX_DP	18	USB3_RX_DN
19	Stroom	20	Geen pin

Houd er rekening mee dat de stroom- en aardepinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.

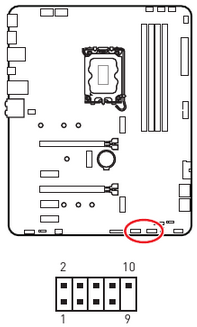

JUSB1~2: USB 2.0-connectoren

Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Aarde	8	Aarde
9	Geen pin	10	NC

• Houd er rekening mee dat de VCC- en aardepinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het MSI Center-hulpprogramma.

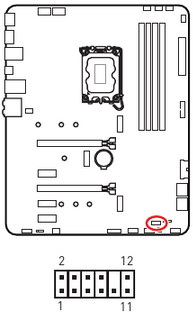

JTPM1: TPM-moduleconnector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer informatie en gebruik.

Pin	Signaalnaam	Pin	Signaalnaam
1	SPI-voeding	2	SPI-chipselectie
3	Master In Slave Out (SPI-data)	4	Master Out Slave In (SPI-data)
5	Gereserveerd	6	SPI-klok
7	Aarde	8	SPI Reset
9	Gereserveerd	10	Geen pin
11	Gereserveerd	12	Interrupt Request

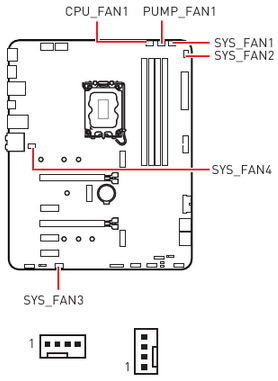

CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: ventilatorconnectoren

Ventilatorconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation). PWM-modus ventilatorconnectoren bieden een constante 12V-uitgang en passen de ventilatorsnelheid aan met een snelheidsregelsignaal.

Pin-definitie PWM-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	+12V
3	Sense	4	Snelheidsregelsignaal

Specificaties ventilatorconnectoren

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	PWM-modus	2A	24W
PUMP_FAN1	PWM-modus	3A	36W
SYS_FAN1~4	PWM-modus	1A	12W

JBAT1: Clear CMOS (Reset BIOS) Jumper

Er is een CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

Gegevens behouden (standaard)

CMOS wissen/ BIOS resetten

BIOS terugzetten naar standaardwaarden

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te kortsluiten.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en schakel de computer in.

BAT1: CMOS-batterij

Als de CMOS-batterij leeg is, wordt de tijd in het BIOS gereset en gaan de gegevens van de systeemconfiguratie verloren. In dit geval moet u de CMOS-batterij vervangen.

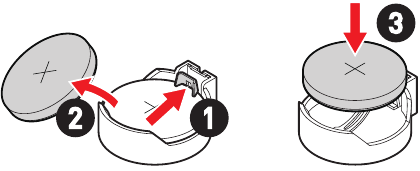

CMOS-batterij vervangen

1. Duw de borgklem om de batterij los te maken.
2. Verwijder de batterij uit de houder.
3. Plaats de nieuwe CR2032-knoopcelbatterij met de + naar boven gericht. Zorg ervoor dat de borgklem de batterij stevig vasthoudt.

BUITEN BEREIK VAN KINDEREN HOUDEN

• Inslikken kan leiden tot chemische brandwonden, perforatie van zacht weefsel en de dood.
• Er kunnen ernstige brandwonden optreden binnen 2 uur na inname.
• Als u denkt dat batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.

JRGB1: RGB LED-connector

Met de JRGB-connector kunt u de 5050 RGB LED-strips 12V aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	+12V	2	G
3	R	4	B

RGB LED-strip aansluiten

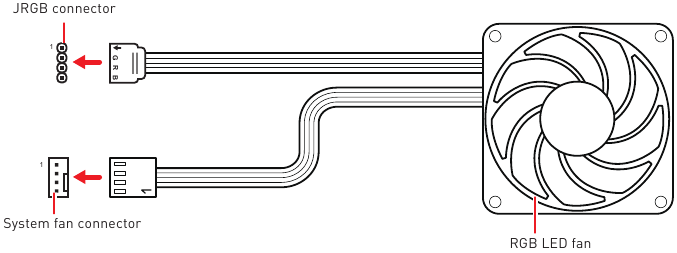

RGB LED-ventilator aansluiten

• De JRGB-connector ondersteunt tot 2 meter continue 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik MSI's software om de uitgebreide LED-strip te bedienen.

OS, stuurprogramma's en MSI Center installeren

Download en update de nieuwste hulpprogramma's en stuurprogramma's op www.msi.com.

Windows 10/ Windows 11 installeren

1. Schakel de computer in.
2. Plaats de Windows 10/ Windows 11-installatieschijf/USB in uw computer.
3. Druk op de knop Restart (Opnieuw opstarten) op de computerbehuizing.
4. Druk op de toets F11 tijdens de POST (Power-On Self Test) van de computer om naar het Boot Menu te gaan.
5. Selecteer de Windows 10/ Windows 11-installatieschijf/USB in het Boot Menu.
6. Druk op een willekeurige toets als het scherm het bericht Press any key to boot from CD or DVD... (Druk op een willekeurige toets om op te starten vanaf cd of dvd...) weergeeft. Zo niet, sla deze stap dan over.
7. Volg de instructies op het scherm om Windows 10/ Windows 11 te installeren.

Stuurprogramma's installeren met MSI Driver Utility Installer

• Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 10/ Windows 11. Het wordt aanbevolen om het LAN-stuurprogramma te installeren voordat u stuurprogramma's installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om het LAN-stuurprogramma voor uw moederbord te installeren.
• De MSI Driver Utility Installer verschijnt maar één keer. Als u het tijdens het proces annuleert of sluit, raadpleeg dan het Live Update-hoofdstuk van de handleiding van MSI Center om de stuurprogramma's te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de stuurprogramma's te downloaden.
• MSI Driver Utility Installer moet via internet worden geïnstalleerd.

1. Start uw computer op in Windows 10/ Windows 11.
2. Selecteer Start > Settings (Instellingen) > Windows Update en selecteer vervolgens Check (Controleren) op updates.
3. MSI Driver Utility Installer verschijnt automatisch.

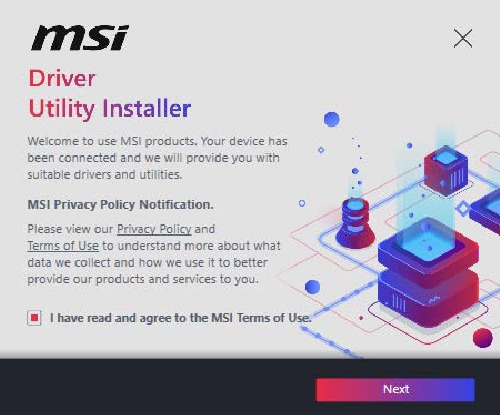

4. Schakel het selectievakje I have read and agree to the MSI Terms of Use (Ik heb de gebruiksvoorwaarden van MSI gelezen en ga ermee akkoord) in en klik vervolgens op Next (Volgende).

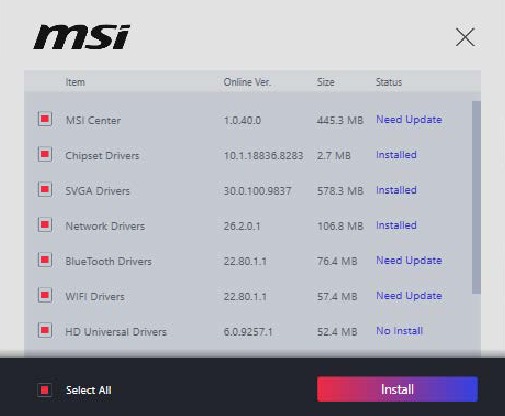

5. Schakel het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek in en klik op Install (Installeren) om MSI Center en stuurprogramma's te installeren. De installatievoortgang wordt onderaan weergegeven.

6. Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en contentcreatiesoftware soepel kunt gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, de systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

MSI Center Gebruikershandleiding
Als u meer informatie wilt over MSI Center, raadpleeg dan http://download.msi.com/manual/mb/MSICENTER.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u hebt.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kunnen bereiken en zal BIOS in de toekomst volledig vervangen. De MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

• Snel opstarten - UEFI kan het besturingssysteem direct opstarten en het BIOS-zelftestproces opslaan. En elimineert ook de tijd om over te schakelen naar de CSM-modus tijdens POST.
• Ondersteuning voor harde schijfpartities groter dan 2 TB.
• Ondersteuning voor meer dan 4 primaire partities met een GUID Partition Table (GPT).
• Ondersteuning voor een onbeperkt aantal partities.
• Ondersteuning voor volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteuning voor veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat geen malware knoeit met het opstartproces.

Incompatibele UEFI-gevallen

• 32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen het 64-bits Windows 10/ Windows 11-besturingssysteem.
• Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan het een waarschuwingsbericht weergeven There is no GOP (Graphics Output protocol) support detected in this graphics card (Er is geen GOP-ondersteuning (Graphics Output protocol) gedetecteerd in deze grafische kaart).

We raden aan om deze te vervangen door een grafische kaart die GOP/UEFI ondersteunt of om een CPU met geïntegreerde grafische kaart te gebruiken voor een normale werking.

Hoe de BIOS-modus controleren?

1. Schakel uw computer in.
2. Druk op de Delete (Verwijderen)-toets wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op de DEL-toets om het Setup-menu te openen, F11 om het Boot-menu te openen) tijdens het opstartproces op het scherm verschijnt.
3. Nadat u de BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.


BIOS Setup

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet always keep the default settings (altijd de standaardinstellingen behouden) om mogelijke systeemschade of opstartfouten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden continu bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en is deze alleen ter referentie. U kunt ook het informatiepaneel HELP raadplegen voor de beschrijving van het BIOS-item.
• De BIOS-schermen, opties en instellingen zijn afhankelijk van uw systeem.

BIOS Setup openen

Druk op de Delete (Verwijderen)-toets wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op de DEL-toets om het Setup-menu te openen, F11 om het Boot-menu te openen) tijdens het opstartproces op het scherm verschijnt.

Functietoets

F1:	Algemene Helplijst
F2:	Een favoriet item toevoegen/verwijderen
F3:	Favorietenmenu openen
F4:	CPU-specificatiesmenu openen
F5:	Memory-Z menu openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen Geavanceerde modus en EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijziging opslaan en opnieuw instellen*
F12:	Maak een screenshot en sla deze op op een USB-flashstation (alleen FAT/ FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster en wordt de wijzigingsinformatie weergegeven. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS-gebruikershandleiding

Als u meer instructies wilt over het instellen van de BIOS, raadpleeg dan https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u hebt.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

• Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
• Sluit de Clear CMOS-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte over de Clear CMOS-jumper voor het resetten van BIOS.

BIOS bijwerken

BIOS bijwerken met M-FLASH

Voor het bijwerken:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. Sla vervolgens het BIOS-bestand op op het USB-flashstation.
BIOS bijwerken:

1. Schakel over naar de doel-BIOS ROM met de Multi-BIOS-schakelaar. Sla deze stap over als uw moederbord deze schakelaar niet heeft.
2. Plaats het USB-flashstation met het updatebestand in de USB-poort.
3. Raadpleeg de volgende methoden om de flashmodus te openen.
   • Start opnieuw op en druk tijdens POST op de toets Ctrl + F5 en klik op Ja om het systeem opnieuw op te starten.

   • Start opnieuw op en druk tijdens POST op de toets Del om BIOS te openen. Klik op de knop M-FLASH en klik op Ja om het systeem opnieuw op te starten.

4. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
5. Klik op Yes (Ja) wanneer u wordt gevraagd om het herstellen van BIOS te starten.
6. Nadat het flitsproces voor 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

De BIOS bijwerken met MSI Center

Voor het bijwerken:

• Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
• Sluit alle andere applicatiesoftware voordat u de BIOS bijwerkt.

De BIOS bijwerken:

1. Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
2. Selecteer Live Update en klik op de knop Advance (Geavanceerd).
3. Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
4. De installatieherinnering verschijnt en klik vervolgens op de knop Installeren.
5. Het systeem wordt automatisch opnieuw opgestart om BIOS bij te werken.
6. Nadat het flitsproces voor 100% is voltooid, start het systeem automatisch opnieuw op.

Veiligheidsinformatie

• De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Houd u aan de volgende instructies om een succesvolle computerassemblage te garanderen.
• Zorg ervoor dat alle componenten goed zijn aangesloten. Losse verbindingen kunnen ervoor zorgen dat de computer een component niet herkent of niet start.
• Houd het moederbord aan de randen vast om gevoelige componenten niet aan te raken.
• Het wordt aanbevolen om een elektrostatische ontladingspolsband (ESD) te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaad uzelf dan van statische elektriciteit door een ander metalen object aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatische afschermcontainer of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen componenten op het moederbord of ergens in de computerbehuizing zitten.
• Start de computer niet op voordat de installatie is voltooid. Dit kan permanente schade aan de componenten veroorzaken en letsel aan de gebruiker veroorzaken.
• Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de voeding uit en haal de stekker uit het stopcontact voordat u een computercomponent installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle waarschuwingen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
  • Er is vloeistof in de computer doorgedrongen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet laten werken volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

Melding behuizingsafstandhouder

Om schade aan het moederbord te voorkomen, is elke onnodige montageafstandhouder tussen de moederbordcircuits en de computerbehuizing verboden. De Case standoff keep out zone-tekens worden aan de achterkant van het moederbord gemarkeerd (zoals hieronder weergegeven) om als waarschuwing voor de gebruiker te dienen.

Melding botsing vermijden

Er is beschermende verf rond elk schroefgat aangebracht om te voorkomen dat onderdelen bekrast raken.

Referenties

• MSI® HOW TO Install uninstall Intel LGA 1700 CPU - YouTube
• MSI® HOW-TO install or uninstall DIMM-geheugenmodules - YouTube
• MSI® HOW-TO install frontpaneelconnectoren (JFP1) - YouTube
• MSI® HOW-TO Moederbord installeren met momentschroevendraaier - YouTube
• MSI® HOW-TO Voedingaansluitingen installeren - YouTube
• MSI® HOW-TO SATA HDD installeren - YouTube
• MSI® HOW-TO Grafische kaart installeren op PCIe x16-sleuf met vlinderslot - YouTube
• MSI - Doorverwijzing
• http://download.msi.com/manual/mb/MSICENTER.pdf
• https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI Z790-S01 - Handleiding moederbord

Beschikbare talen
