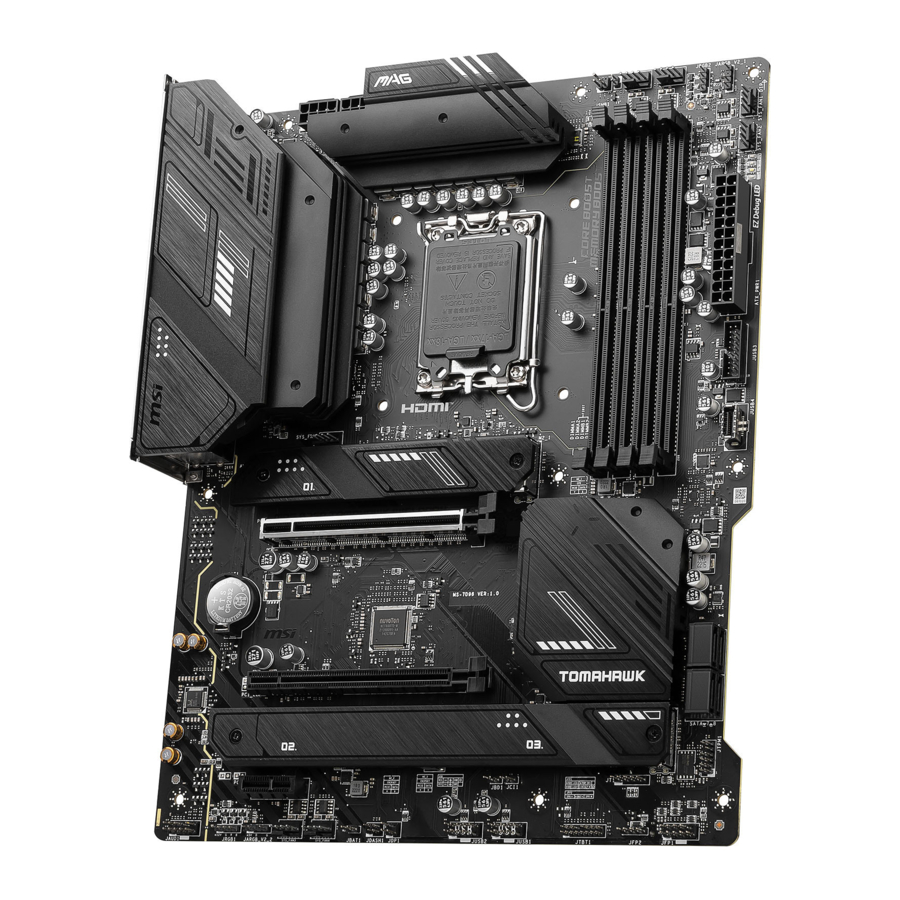

MSI MAG B760 TOMAHAWK WIFI - Handleiding moederbord

Snel aan de slag

Hartelijk dank voor de aanschaf van een nieuw moederbord van MSI®. Dit hoofdstuk Snel aan de slag bevat schematische diagrammen die uitleggen hoe u uw computer kunt installeren. Voor een aantal installaties zijn ook videodemonstraties beschikbaar. Via de URL kunt u de video met een webbrowser op uw telefoon of tablet bekijken. U kunt de URL ook openen door de QR-code te scannen.

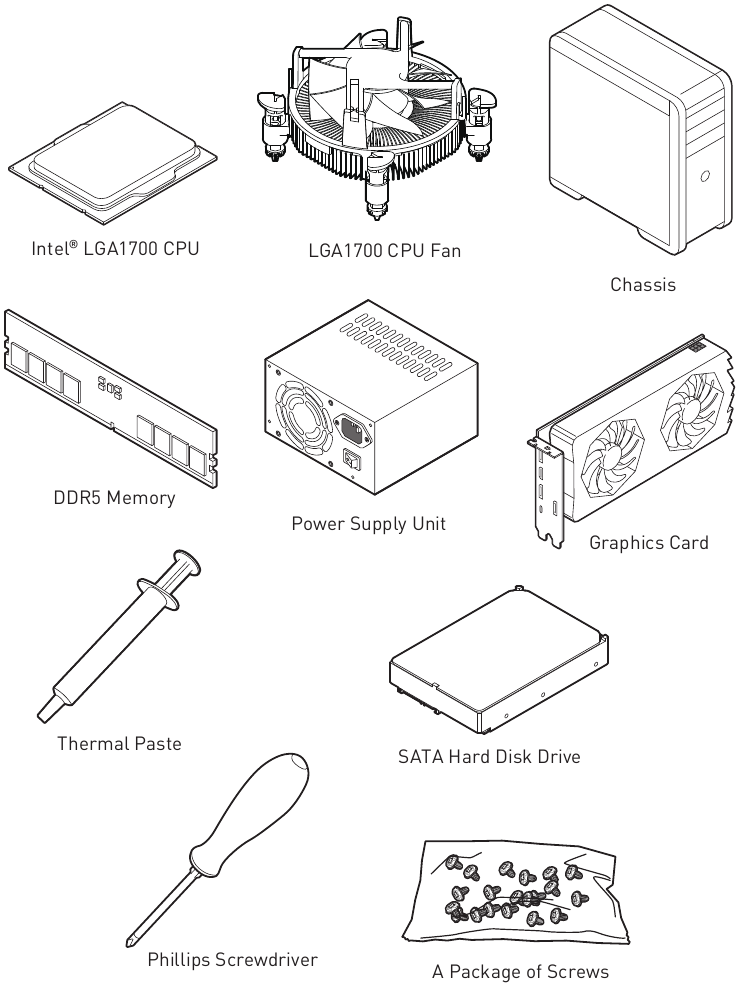

Benodigde hulpmiddelen en onderdelen

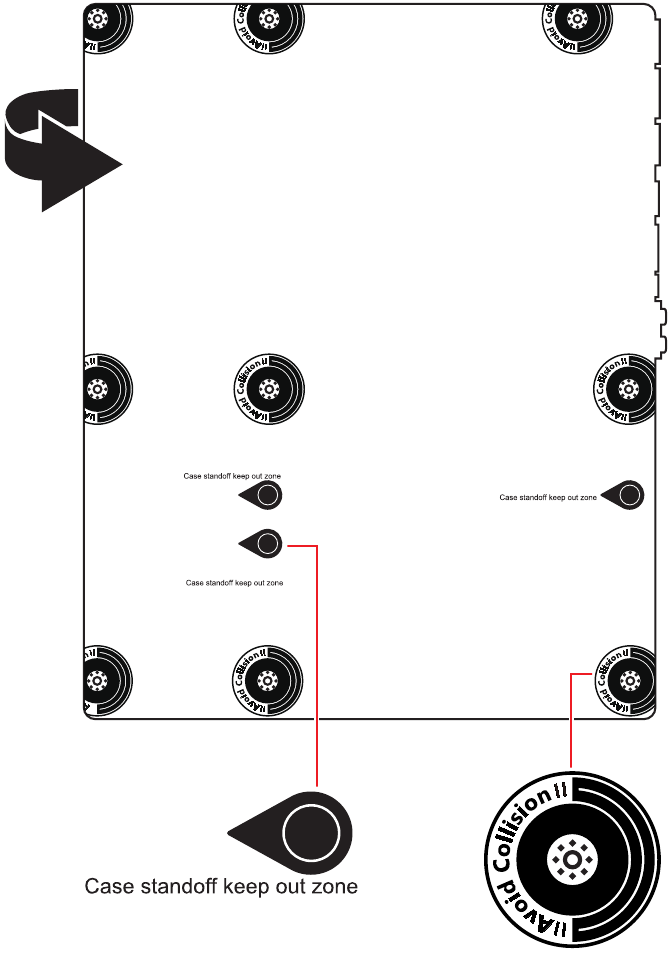

Melding case-afstandhouder

Om schade aan het moederbord te voorkomen, is het niet toegestaan om onnodige montage-afstandhouders te gebruiken tussen de circuits van het moederbord en de computerbehuizing. De waarschuwingsborden voor de case-afstandhouderzone worden aan de achterkant van het moederbord (zoals hieronder weergegeven) gemarkeerd om de gebruiker te waarschuwen.

Botsingsmelding

Rondom elk schroefgat is beschermende verf aangebracht om te voorkomen dat onderdelen bekrast raken.

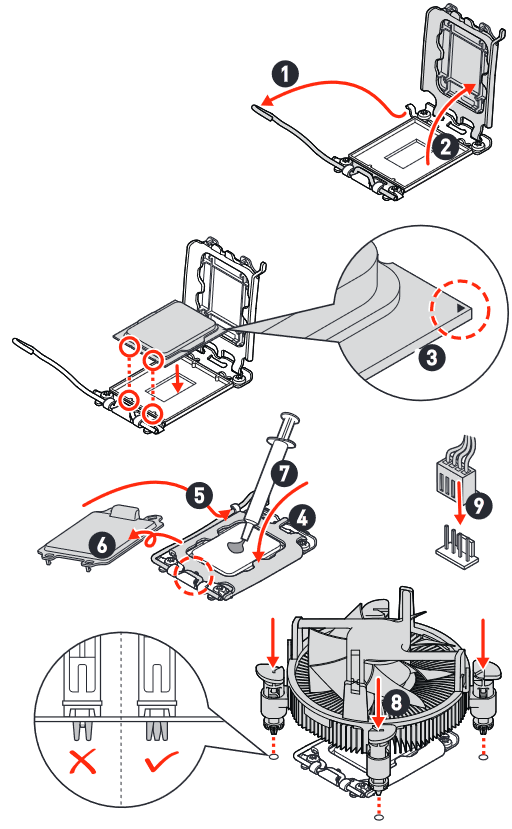

Een processor installeren

• https://youtu.be/KMf9oIDsGes

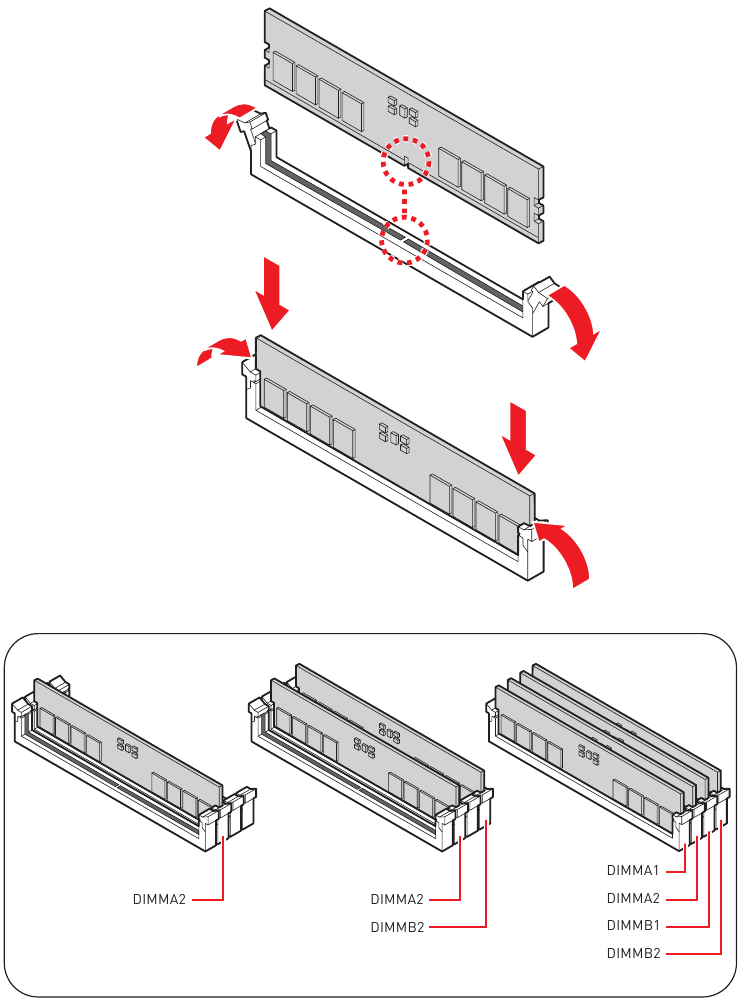

DDR5-geheugen installeren

• https://youtu.be/XiNmkDNZcZk

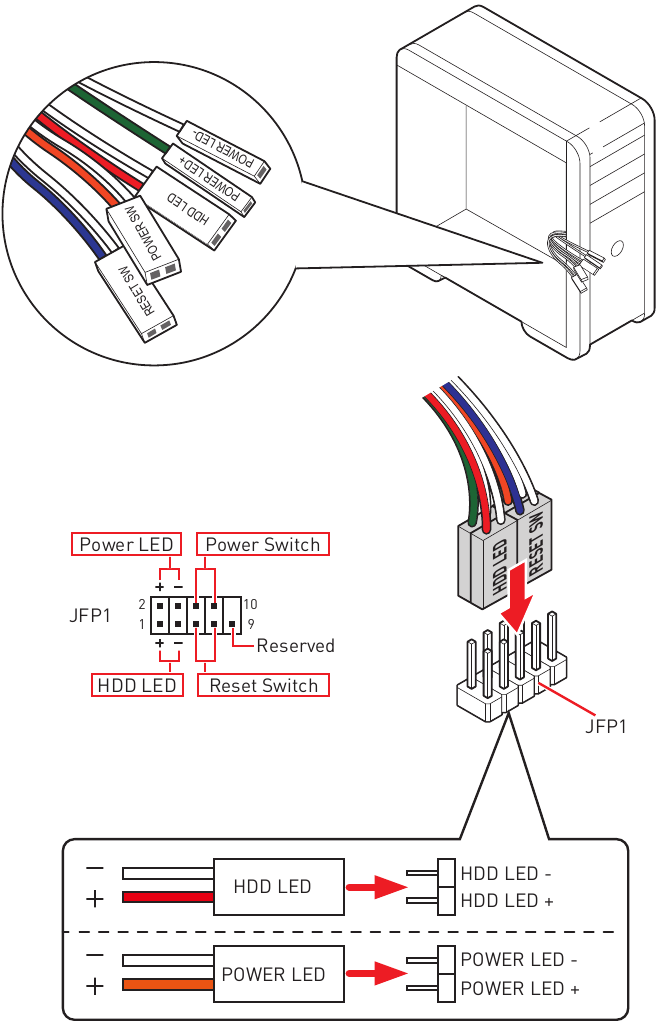

De header van het voorpaneel aansluiten

• http://youtu.be/DPELIdVNZUI

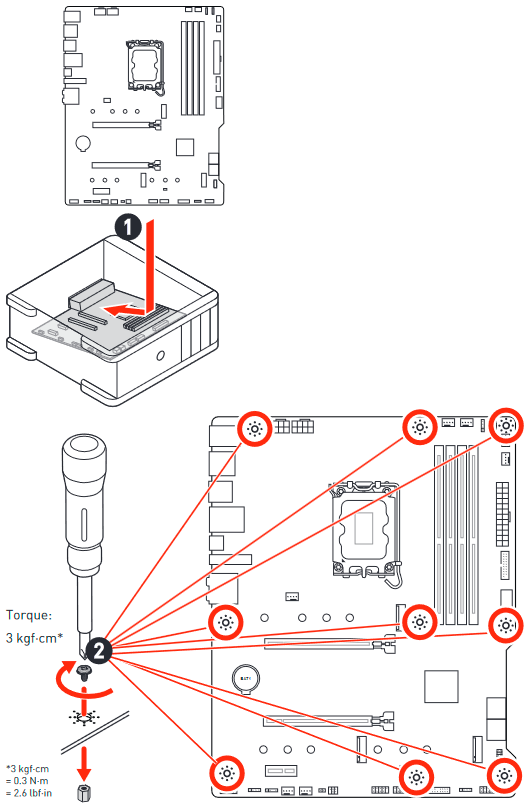

Het moederbord installeren

• https://youtu.be/wWI6Qt51Wnc

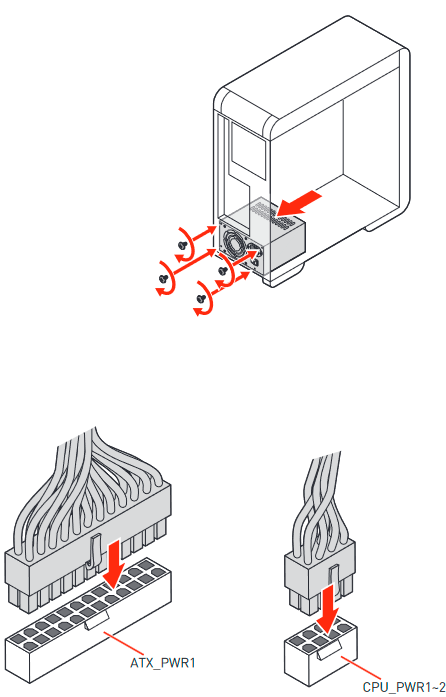

De stroomconnectoren aansluiten

• http://youtu.be/gkDYyR_83I4

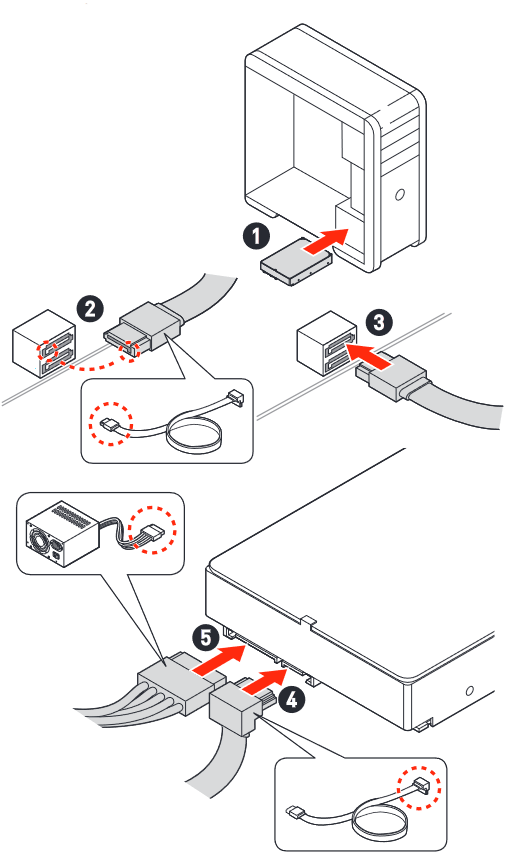

SATA-schijven installeren

• http://youtu.be/RZsMpqxythc

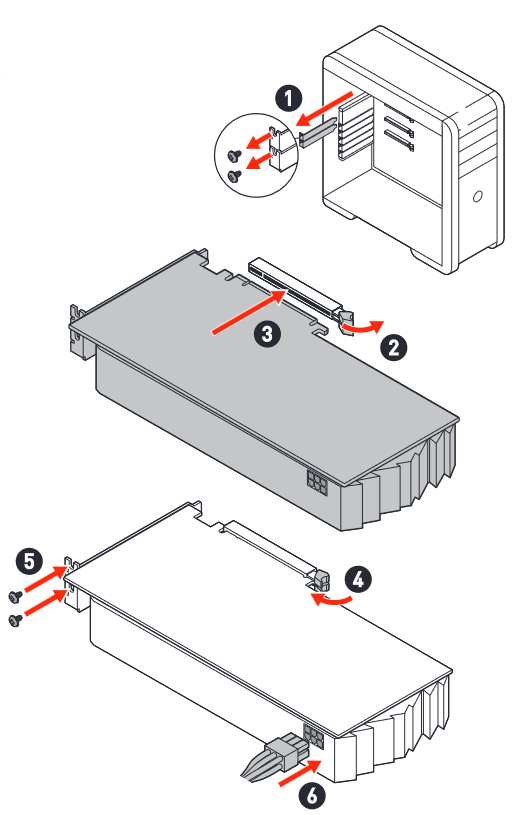

Een grafische kaart installeren

• http://youtu.be/mG0GZpr9w_A

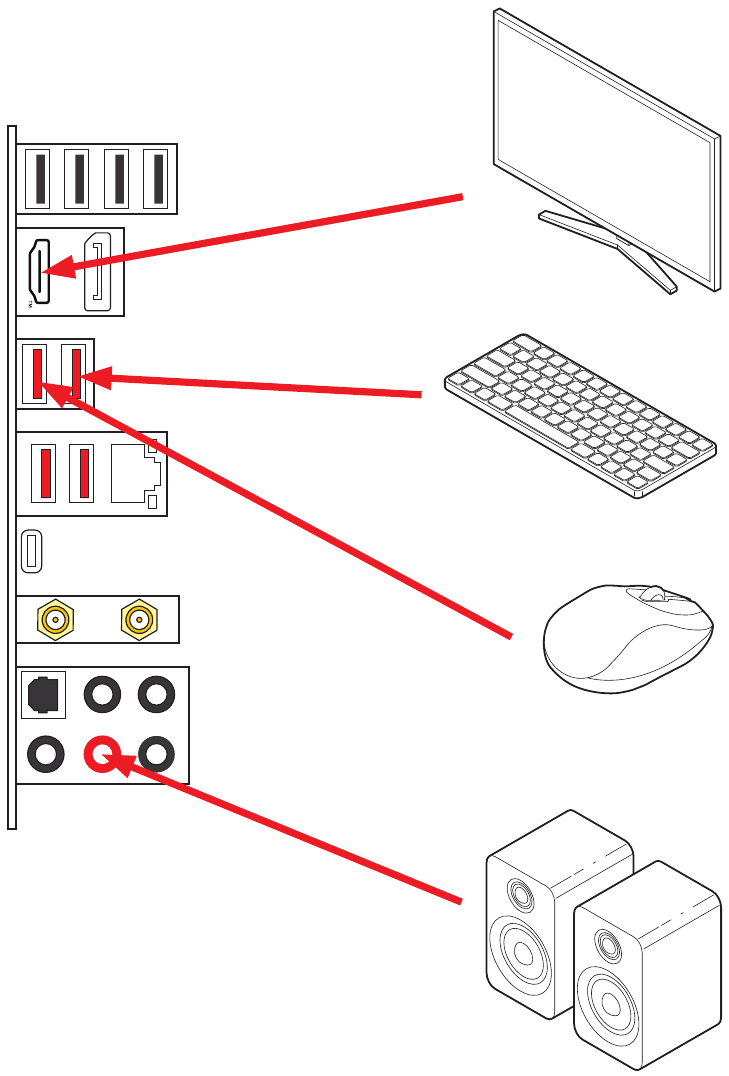

Randapparatuur aansluiten

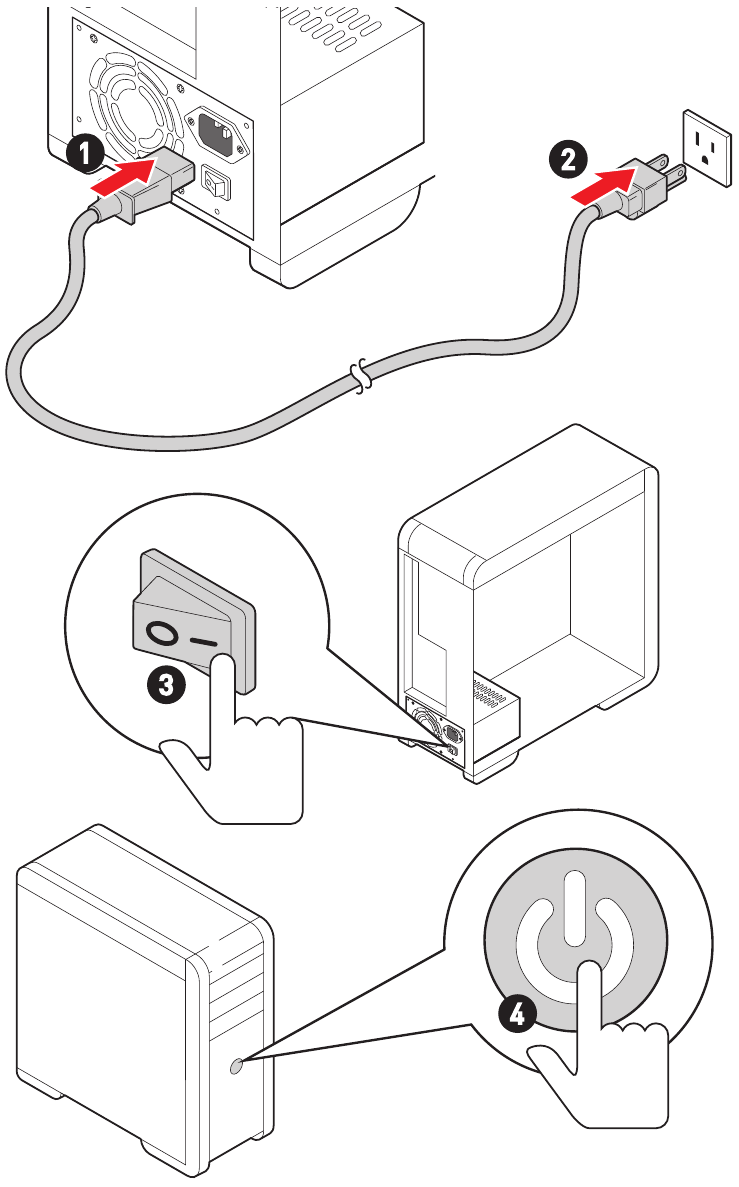

Inschakelen

Specificaties

CPU	Ondersteunt 12e/13e generatie Intel® Core™-processors, Pentium® Gold- en Celeron®-processors* Processoraansluiting LGA1700 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus, aangezien er nieuwe processors worden uitgebracht.
Chipset	Intel® B760-chipset
Geheugen	4x DDR5-geheugenslots, ondersteunt tot 192 GB* Ondersteunt 1R 5600 MHz (via JEDEC & POR) Maximale overklokfrequentie: 1DPC 1R Maximale snelheid tot 7000+ MHz 1DPC 2R Maximale snelheid tot 6600+ MHz 2DPC 1R Maximale snelheid tot 6400+ MHz 2DPC 2R Maximale snelheid tot 5600+ MHz Ondersteunt Intel® XMP 3.0 OC Ondersteunt Dual Controller Dual-Channel-modus Ondersteunt non-ECC, un-buffered geheugen * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslots	2x PCIe x16-slots PCI_E1-slot (van CPU) Ondersteunt PCIe 5.0 x16 PCI_E2-slot (van B760-chipset) Ondersteunt PCIe 3.0 x4 1x PCIe x1-slot PCIE_E3-slot (van B760-chipset) Ondersteunt PCIe 4.0 x1
Onboard grafische kaart	1x HDMI™ 2.1-poort met HDR, ondersteunt een maximale resolutie van 4K 60Hz*/ ** 1x DisplayPort 1.4-poort met HBR3, ondersteunt een maximale resolutie van 8K 60Hz*/ ** * Alleen beschikbaar op processors met een geïntegreerde grafische kaart. ** Grafische specificaties kunnen variëren, afhankelijk van de geïnstalleerde CPU.
SATA-poorten	4x SATA 6Gb/s-poorten* (van B760-chipset) * SATA7 is niet beschikbaar wanneer de M2.SATA SSD in de M2_3-slot wordt geïnstalleerd.
M.2 SSD-slots	3x M.2-slots (Key M) M2_1-slot (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2242-/ 2260-/ 2280-/ 22110-opslagapparaten M2_2-slot (van B760-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2242-/ 2260-/ 2280-opslagapparaten M2_3-slot* (van B760-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt tot SATA 6Gb/s Ondersteunt 2242-/ 2260-/ 2280-opslagapparaten * SATA7 is niet beschikbaar wanneer de M2.SATA SSD in de M2_3-slot wordt geïnstalleerd.
RAID	Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
Audio	Realtek® ALC897-codec 7.1-kanaals High Definition Audio Ondersteunt S/PDIF-uitvoer
LAN	1x Realtek® RTL8125BG-CG 2.5Gbps LAN-controller
Wi-Fi & Bluetooth®	Intel® Wi-Fi 6E De draadloze module is vooraf geïnstalleerd in de M.2-slot (Key-E) Ondersteunt MU-MIMO TX/RX, 2,4 GHz/5 GHz/6 GHz*(160 MHz) tot 2,4 Gbps Ondersteunt 802.11 a/b/g/n/ac/ax Ondersteunt Bluetooth® 5.3**, FIPS, FISMA * Het gebruik van de Wi-Fi 6GHz-band is afhankelijk van de ondersteuning van Windows 11 en de voorschriften van elk land. ** De Bluetooth-versie kan worden bijgewerkt. Raadpleeg de website van de Wi-Fi-chipsetleverancier voor meer informatie.
Stroomconnectoren	1x 24-pins ATX-hoofdstroomconnector 2x 8-pins ATX 12V-stroomconnectoren
Interne USB-connectoren	1x USB 3.2 Gen 2 10Gbps Type-C-connector op het voorpaneel (van B760-chipset) 1x USB 3.2 Gen 1 5Gbps-connector (van B760-chipset) Ondersteuning voor 2 extra USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0 Type-A-connectoren (van B760-chipset) Ondersteunt 4 extra USB 2.0-poorten
Ventilatorconnectoren	1x 4-pins CPU-ventilatorconnector 1x 4-pins waterpompaansluiting 5x 4-pins systeemventilatorconnectoren
Systeemconnectoren	1x audio-connector op het voorpaneel 2x systeem paneel connectoren 1x chassis-inbraakconnector 1x TPM-moduleconnector 1x Tuning controller connector 1x TBT connector (Supports RTD3)
Jumpers	1x Clear CMOS-jumper
LED-functies	2x 4-pins RGB LED-connectoren 2x 3-pins ARGB Gen2 LED-connectoren 4x EZ Debug LED
Connectoren achterpaneel	4x USB 2.0 Type-A-poorten (van Hub GL850G) 1x DisplayPort-poort 1x HDMI™-poort 1x 2.5Gbps LAN (RJ45)-poort 4x USB 3.2 Gen 2 10Gbps Type-A-poorten (van GL3590 Hub) 1x USB 3.2 Gen 2x2 20Gbps Type-C-poort (van B760-chipset) 2x Wi-Fi-antenneconnectoren 5x audio-aansluitingen 1x optische S/PDIF-uitgang
I/O-controller	NUVOTON NCT6687-controllerchip
Hardwaremonitor	Detectie van CPU-/systeem-/chipsettemperatuur Detectie van CPU-/systeem-/pompventilatorsnelheid Regeling van CPU-/systeem-/pompventilatorsnelheid
Form Factor	ATX-form factor 9,6 inch x 12 inch (244 mm x 305 mm)
BIOS-functies	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Meertalig
Software	Stuurprogramma's MSI Center Intel® Extreme Tuning Utility MSI APP Player (BlueStacks) CPU-Z MSI GAMING Norton 360 Deluxe AID64 Extreme - MSI Edition

Speciale functies

MSI Center

• Gaming Mode
• Smart Priority
• Game Highlights
• Mystic Light
• Ambient Link
• Frozr AI Cooling
• User Scenario
• True Color
• Live Update
• Hardware Monitoring
• Super Charger
• Devices Speed Up
• Smart Image Finder
• MSI Companion
• System Diagnosis

Thermische functies

• Extended Heatsink Design
• M.2 Shield Frozr
• K7 MOSFET thermal pad / Extra choke pad
• Fan headers

Prestaties

• Core Boost
• VRM Power Design
• Dual CPU Power
• Memory Boost
• Lightning Gen 4 PCI-E / M.2 Slot
• Front USB Type-C
• 2oz Copper thickened PCB

DIY-vriendelijk

• PCI-E Steel Armor
• Pre-installed I/O Shield
• EZ M.2 Clips
• EZ DEBUG LED
• EZ LED Control

Audio

• Audio Boost

RGB-ondersteuning

• Mystic Light Extension (RGB)
• Mystic Light Extension (A-RAINBOW V2)
• Ambient Devices Support

BIOS

• Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van de verpakking van uw moederbord. Deze zou het volgende moeten bevatten:

Board

• 1x Moederbord

Documentatie

• 1x Snelstartgids
• 1x Wettelijke bepalingen van de Europese Unie

Kabels

• 1x SATA 6Gb/s-kabel

Accessoires

• 1x Wi-Fi-antenneset
• 1x EZ M.2-clipspakket (1 set/pak)
• 1x Kabelsticker

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

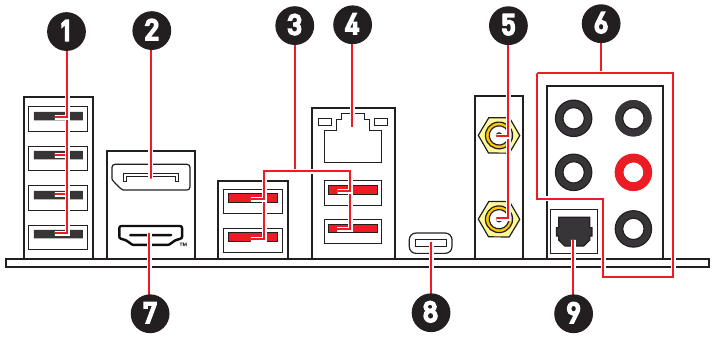

Aansluitingen op het achterpaneel

Item	Beschrijving
1	USB 2.0 Type-A-poorten (van Hub GL850G)
2	DisplayPort
3	USB 3.2 Gen 2 10 Gbps Type-A-poorten (van GL3590 Hub)
4	2,5 Gbps LAN (RJ45)-poort
5	Wi-Fi-antenneaansluitingen
6	Audio-aansluitingen
7	HDMI™-poort
8	USB 3.2 Gen 2x2 20 Gbps Type-C-poort (van B760-chipset)
9	Optische S/PDIF-uitgangsaansluiting

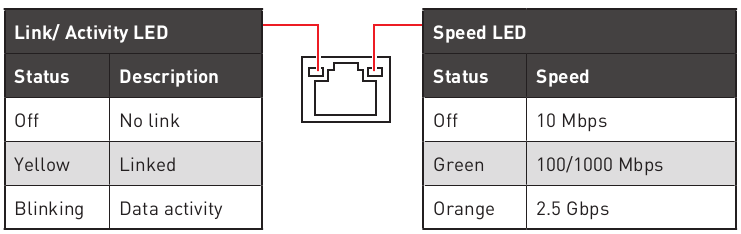

LED-statustabel voor LAN-poort

Aansluiting van audio-aansluitingen

Audio-aansluitingen op hoofdtelefoon en microfoondiagram

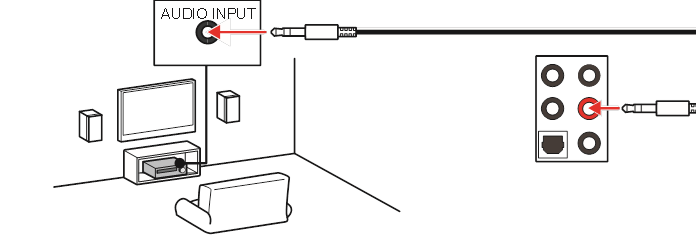

Audio-aansluitingen op stereoluidsprekerdiagram

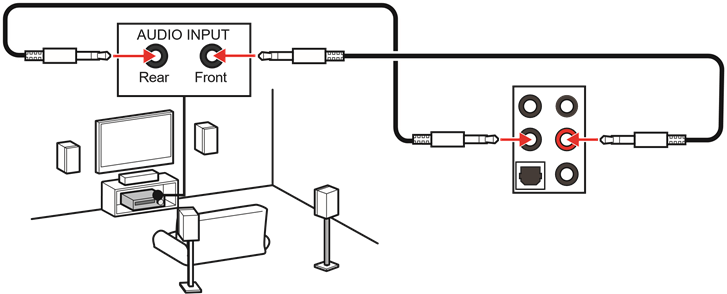

Audio-aansluitingen op 4-kanaalsluidsprekerdiagram

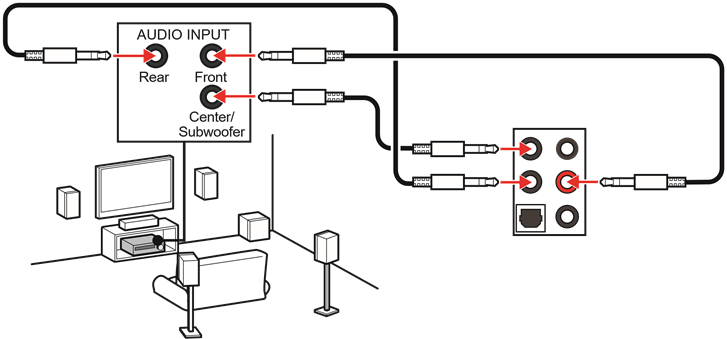

Audio-aansluitingen op 5.1-kanaalsluidsprekerdiagram

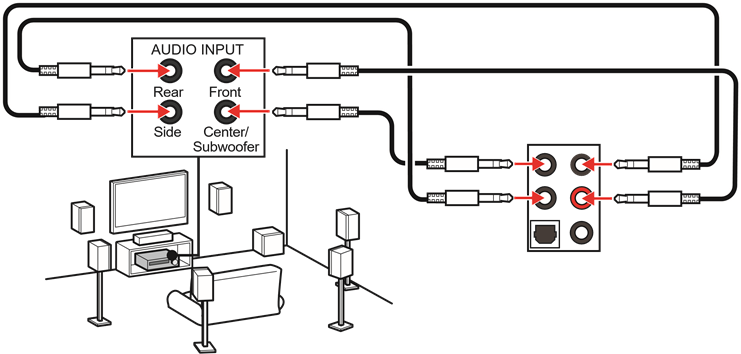

Audio-aansluitingen op 7.1-kanaalsluidsprekerdiagram

Antennes installeren

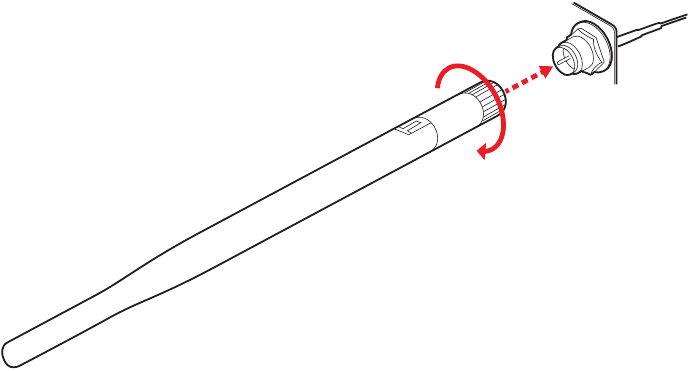

1. Schroef de antennes stevig vast op de antenneaansluitingen zoals hieronder wordt weergegeven.

2. Richt de antennes.

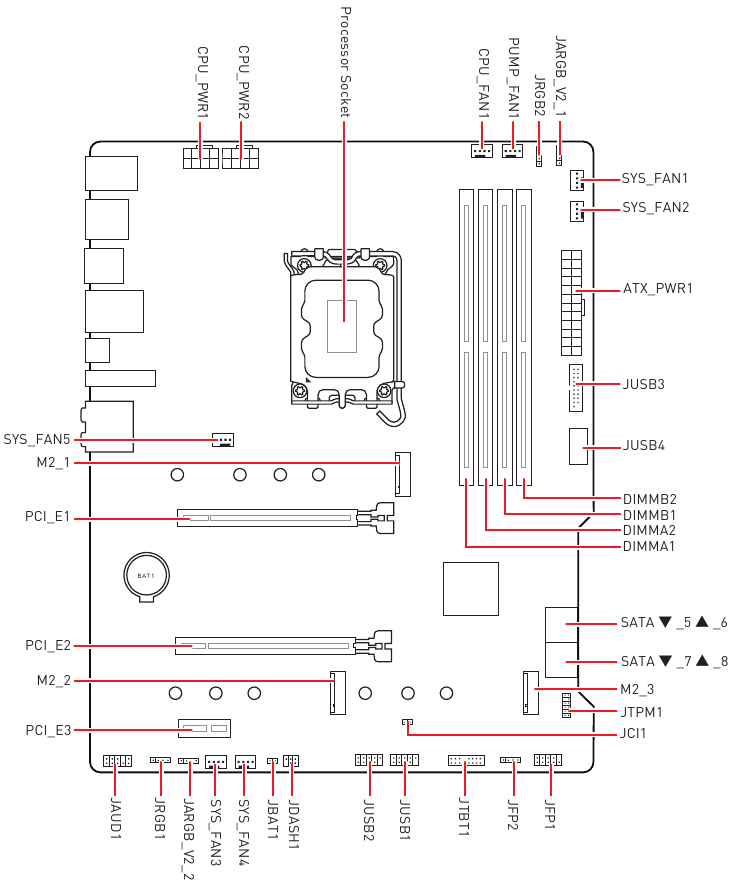

Overzicht van componenten

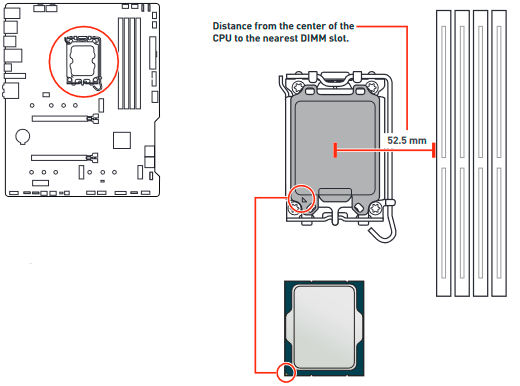

CPU-socket

Introductie van de LGA1700 CPU

Het oppervlak van de LGA1700 CPU heeft vier inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

• Haal altijd de stekker uit het stopcontact voordat u de CPU installeert of verwijdert.
• Bewaar de beschermkap van de CPU nadat u de processor hebt geïnstalleerd. MSI behandelt aanvragen voor Return Merchandise Authorization (RMA) alleen als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
• Vergeet niet om altijd een CPU-koeler te installeren bij het installeren van een CPU. Een CPU-koeler is nodig om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
• Controleer of de CPU-koeler goed is afgesloten met de CPU voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en het koellichaam om de warmteafvoer te verbeteren.
• Bescherm de CPU-socketpinnen altijd door de socket af te dekken met de plastic dop wanneer de CPU niet is geïnstalleerd.
• Als u een afzonderlijke CPU en koellichaam/-koeler hebt gekocht, raadpleeg dan de documentatie in de verpakking van het koellichaam/-koeler voor meer informatie over de installatie.
• Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten overklokken kunnen verdragen. Elke poging om buiten de productspecificaties te werken, wordt niet aanbevolen. MSI® garandeert geen schade of risico's veroorzaakt door onvoldoende werking buiten de productspecificaties.

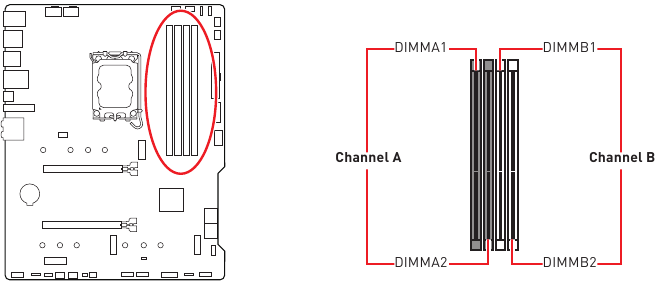

DIMM-sleuven

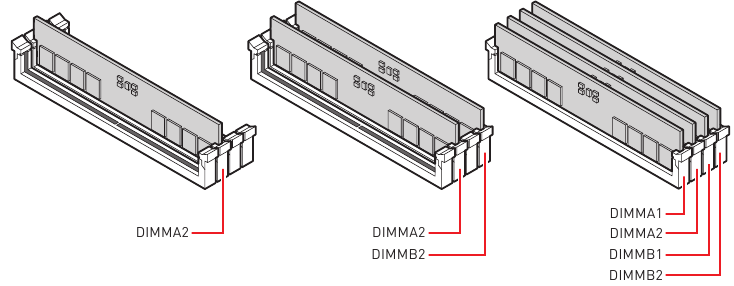

Installatie van geheugenmodule

• Om de systeemstabiliteit voor Dual channel-modus te garanderen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
• Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency om de geheugenfrequentie in te stellen als u het geheugen wilt gebruiken op de aangegeven of een hogere frequentie.
• Het wordt aanbevolen dat gebruikers een efficiënter geheugenkoelsysteem gebruiken voor de volledige installatie van DIMM's of overklokken.
• De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
• Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

PCI_E1~3: PCIe-uitbreidingssleuven

PCI_E1: PCIe 5.0 x16 (van CPU)
PCI_E2: PCIe 3.0 x4 (van B760-chipset)
PCI_E3: PCIe 4.0 x1 (van B760-chipset)

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel gebruiken, zoals MSI Graphics Card Bolster, om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.
• Wanneer u uitbreidingskaarten toevoegt of verwijdert, moet u altijd de voeding uitschakelen en de voedingskabel uit het stopcontact halen. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.

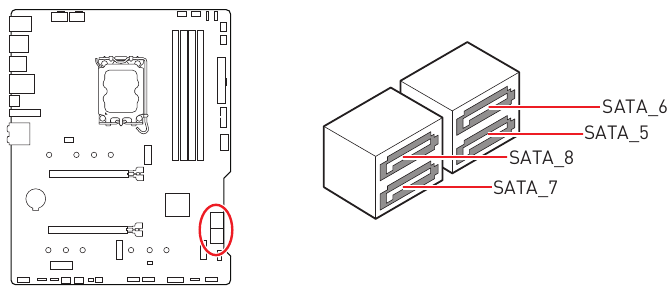

SATA_5~8: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan worden aangesloten op één SATA-apparaat.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de verzending.
• SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.
• SATA_7 is niet beschikbaar bij het installeren van M.2 SATA SSD in de M2_3-sleuf.

M2_1~3: M.2-sleuven (Key M)

• Intel® RST ondersteunt alleen PCIe M.2 SSD met UEFI ROM.
• Als uw M.2 SSD is uitgerust met een eigen koellichaam, verwijder dan de M.2-platen of rubberen blokjes in de M.2-sleuven voordat u de M.2 SSD installeert. Installeer de koellichamen die bij uw moederbord zijn geleverd niet opnieuw.

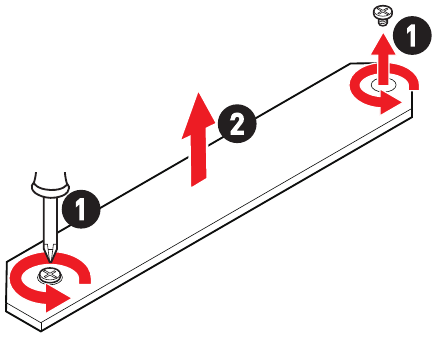

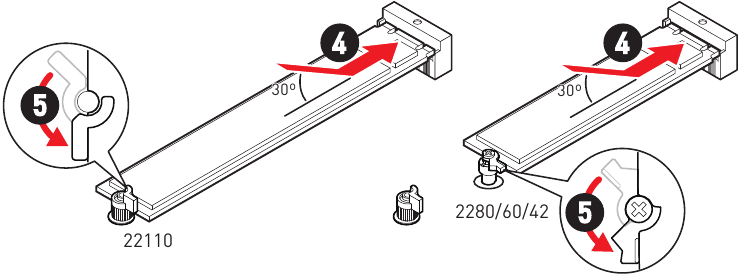

M.2-module installeren in M2_1-sleuf

1. Maak de schroeven van het M.2 Shield Frozr-koellichaam los.
2. Til het M.2 Shield Frozr-koellichaam op en verwijder het.

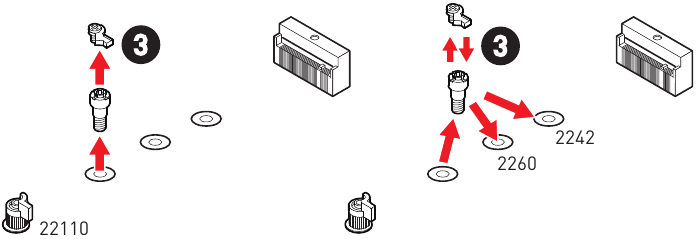

3. Verwijder of verwissel de schroeven op basis van uw SSD-lengte. Sla deze stap over als u een 2280 SSD installeert.

4. Plaats uw M.2 SSD in de M.2-sleuf onder een hoek van 30 graden.
5. Draai de EZ M.2 Clip om de M.2 SSD vast te zetten.

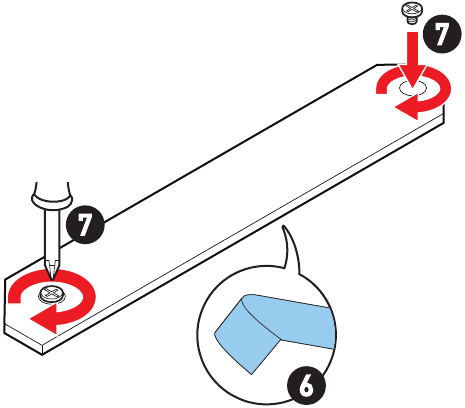

6. Verwijder de beschermfolie van de thermische pad onder het M.2 Shield Frozr-koellichaam.
7. Plaats het M.2 Shield Frozr-koellichaam terug en zet het vast.


M.2-module installeren in M2_2- & M2_3-sleuven

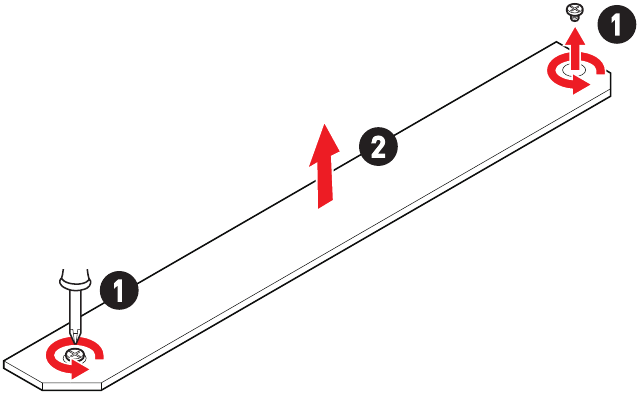

1. Maak de schroeven van het M.2 Shield Frozr-koellichaam los.
2. Til het M.2 Shield Frozr-koellichaam op en verwijder het.

3. Als je een 2242- of 2260 M.2 SSD wilt installeren, installeer dan de meegeleverde EZ M.2 Clip-kit in het schroefgat van 2240 of 2260. Sla deze stap over als je een 2280 SSD installeert.
   • M2_2-sleuf

   • M2_3-sleuf

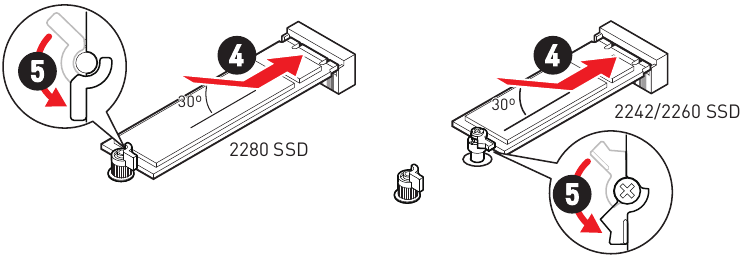

4. Steek je M.2 SSD onder een hoek van 30 graden in de M.2-sleuf.

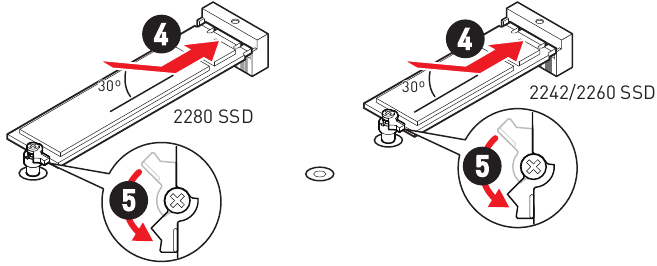

5. Draai de EZ M.2 Clip om de M.2 SSD vast te zetten.
   • M2_2-sleuf

   • M2_3-sleuf

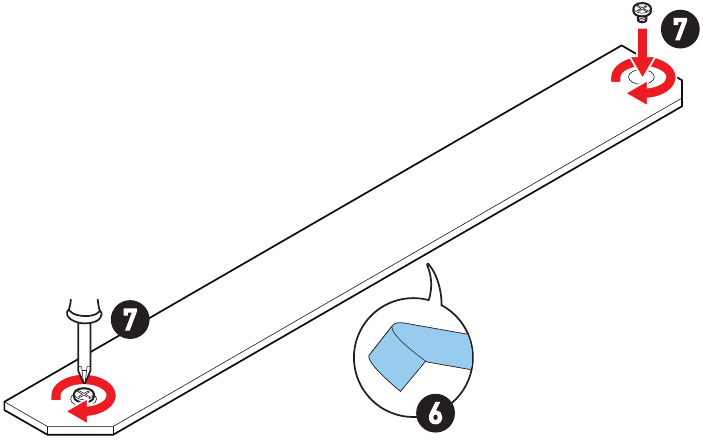

6. Verwijder de beschermfolie van de thermische pad onder het M.2 Shield Frozr-koellichaam.
7. Plaats het M.2 Shield Frozr-koellichaam terug en zet het vast.


JAUD1: Front Audio Connector (Front-audioaansluiting)
Met deze connector kun je audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signal Name	Pin	Signal Name
1	MIC L	2	Ground
3	MIC R	4	NC
5	Head Phone R	6	MIC Detection
7	SENSE_SEND	8	No Pin
9	Head Phone L	10	Head Phone Detection

JFP1, JFP2: Front Panel Connectors (Frontpaneelconnectoren)
De JFP1-connector regelt de aan/uit-schakelaar, de reset en de LED's op je pc-behuizing/-chassis. Met de headers Power Switch/ Reset Switch kun je de aan/uit-knop/resetknop aansluiten. De Power LED-header maakt verbinding met de LED op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor zoemer en speaker. Raadpleeg de volgende afbeeldingen hieronder om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat Power LED en HDD LED een positieve en negatieve verbinding hebben. Je moet de kabel aansluiten op de bijbehorende positieve en negatieve poort op het moederbord. Anders werken de LED's niet goed.

JCI1: Chassis Intrusion Connector (Connector voor indringing in de behuizing)
Met deze connector kun je de kabel van de schakelaar voor indringing in de behuizing aansluiten.

Normaal (standaard)

Activeer de gebeurtenis van indringing in de behuizing

De detector voor indringing in de behuizing gebruiken

1. Sluit de JCI1-connector aan op de schakelaar/sensor voor indringing in de behuizing op de behuizing.
2. Sluit de behuizing.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration (BIOS > INSTELLINGEN > Beveiliging > Configuratie indringing behuizing).
4. Zet Chassis Intrusion (Indringing behuizing) op Enabled (Ingeschakeld).
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.
6. Zodra de behuizing opnieuw wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De waarschuwing voor indringing in de behuizing resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration (BIOS > INSTELLINGEN > Beveiliging > Configuratie indringing behuizing).
2. Zet Chassis Intrusion (Indringing behuizing) op Reset (Resetten).
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.

CPU_PWR1~2, ATX_PWR1: Power Connectors (Stroomconnectoren)

Met deze connectoren kun je een ATX-voeding aansluiten.

CPU_PWR1~2

Pin	Signal Name	Pin	Signal Name
1	Ground	2	Ground
3	Ground	4	Ground
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signal Name	Pin	Signal Name
1	+3.3V	2	+3.3V
3	Ground	4	+5V
5	Ground	6	+5V
7	Ground	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Ground	16	PS-ON#
17	Ground	18	Ground
19	Ground	20	Res
21	+5V	22	+5V
23	+5V	24	Ground

Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een juiste ATX-voeding om een stabiele werking van het moederbord te garanderen.

JTBT1: Thunderbolt Add-on Card Connector (Thunderbolt-uitbreidingskaartconnector)
Met deze connector kun je de Thunderbolt I/O-uitbreidingskaart aansluiten.

Pin	Signal Name	Pin	Signal Name
1	TBT_FORCE_PWR	2	TBT_S0IX_ENTRY_REQ
3	TBT_CIO_PLUG_EVENT#	4	TBT_S0IX_ENTRY_ACK
5	SLP_S3#_TBT	6	TBT_PSON_ OVERRIDE_N
7	SLP_S5#_TBT	8	No Pin
9	Ground	10	SMBCLK_VSB
11	DG_PEWAKE#	12	SMBDATA_VSB
13	TBT_RTD3_PWR_EN	14	Ground
15	TBT_CARD_DET_R#	16	PD_IRQ#

JTPM1: TPM Module Connector (TPM-moduleconnector)
Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer informatie en gebruik.

Pin	Signal Name	Pin	Signal Name
1	SPI Power	2	SPI Chip Select
3	Master In Slave Out (SPI Data)	4	Master Out Slave In (SPI Data)
5	Reserved	6	SPI Clock
7	Ground	8	SPI Reset
9	Reserved	10	No Pin
11	Reserved	12	Interrupt Request

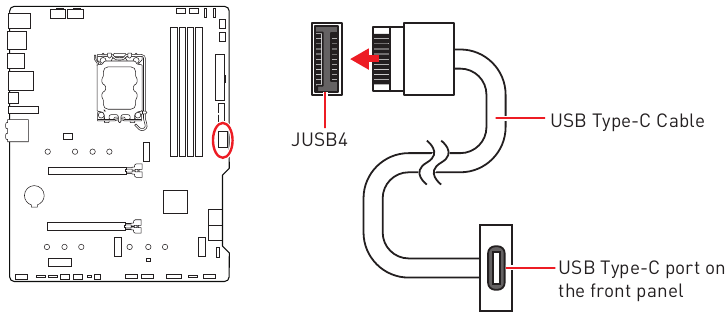

JUSB4: USB 3.2 Gen 2 Type-C-connector op het voorpaneel
Met deze connector kunt u een USB 3.2 Gen 2 10 Gbps Type-C-connector op het voorpaneel aansluiten. De connector heeft een foolproof ontwerp. Zorg ervoor dat u de kabel in de juiste richting aansluit.

JUSB3: USB 3.2 Gen 1-connector
Met deze connector kunt u USB 3.2 Gen 1 5 Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Voeding	2	USB3_RX_DN
3	USB3_RX_DP	4	Aarde
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Aarde	8	USB2.0-
9	USB2.0+	10	Aarde
11	USB2.0+	12	USB2.0-
13	Aarde	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Aarde
17	USB3_RX_DP	18	USB3_RX_DN
19	Voeding	20	Geen pin

Let op dat de pinnen voor voeding en aarde correct moeten zijn aangesloten om mogelijke schade te voorkomen.

JUSB1~2: USB 2.0-connectoren
Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Aarde	8	Aarde
9	Geen pin	10	NC

• Let op dat de VCC- en aardpinnen correct moeten zijn aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het hulpprogramma MSI Center.

JDASH1: Tuning Controller-connector
Deze connector wordt gebruikt om een optionele Tuning Controller-module aan te sluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Geen pin	2	NC
3	MCU_SMB_SCL_M	4	MCU_SMB_SDA_M
5	VCC5	6	Aarde

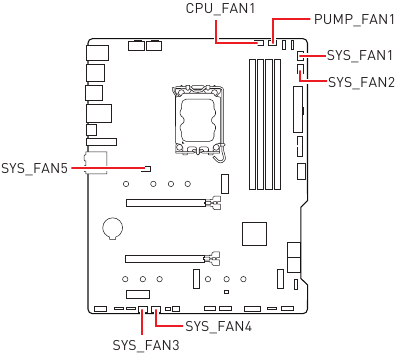

CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: ventilatorconnectoren
Ventilatorconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. PWM-modus ventilatorconnectoren leveren een constante 12V-uitgang en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. DC-modus ventilatorconnectoren regelen de ventilatorsnelheid door de spanning te veranderen.
U kunt ventilatoren regelen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen op uw ventilatortype. Vink de Smart Fan Mode aan, de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode uit, de ventilator draait op maximale snelheid.

Zorg ervoor dat de ventilatoren correct werken na het overschakelen van de PWM/DC-modus.

Pin-definitie PWM-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	+12V
3	Sense	4	Snelheidsregelsignaal

Pin-definitie DC-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Spanningsregeling
3	Sense	4	NC

Specificaties ventilatorconnector

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	PWM-modus	2A	24W
PUMP_FAN1	PWM-modus	3A	36W
SYS_FAN1~5	DC-modus	2A	24W

JBAT1: Clear CMOS (Reset BIOS) Jumper
Er is een CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

Gegevens behouden (standaard)

CMOS wissen/ BIOS resetten

BIOS terugzetten naar de standaardwaarden

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te overbruggen.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en schakel de computer in.

BAT1: CMOS-batterij
Als de CMOS-batterij leeg is, wordt de tijd in het BIOS gereset en gaan de gegevens van de systeemconfiguratie verloren. In dit geval moet u de CMOS-batterij vervangen.

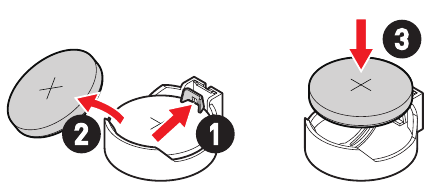

CMOS-batterij vervangen

1. Duw de borgclip om de batterij los te maken.
2. Verwijder de batterij uit de houder.
3. Plaats de nieuwe CR2032-knoopcelbatterij met de + naar boven gericht. Zorg ervoor dat de houder de batterij stevig vasthoudt.


JRGB1~2: RGB LED-connectoren
Met de JRGB-connectoren kunt u de 5050 RGB LED-strips 12V aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	+12V	2	G
3	R	4	B

RGB LED-strip aansluiten

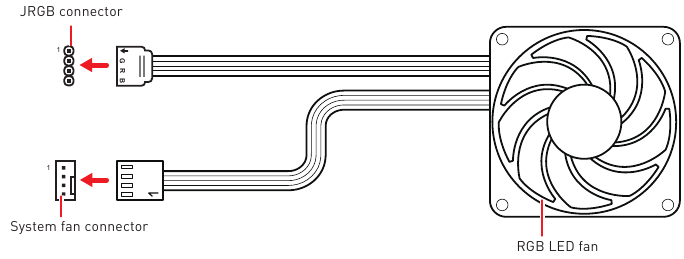

RGB LED-ventilator aansluiten

• De JRGB-connector ondersteunt tot 2 meter continue 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED-connectoren
Met de JARGB_V2-connectoren kunt u de ARGB Gen2- en ARGB-gebaseerde LED-strips aansluiten. De JARGB_V2-connector ondersteunt tot 240 individueel adresseerbare RGB-LED's met een maximaal vermogen van 3A (5V).

Pin	Signaalnaam	Pin	Signaalnaam
1	+5V	2	Data
3	Geen pin	4	Aarde

Adresseerbare RGB LED-strip aansluiten

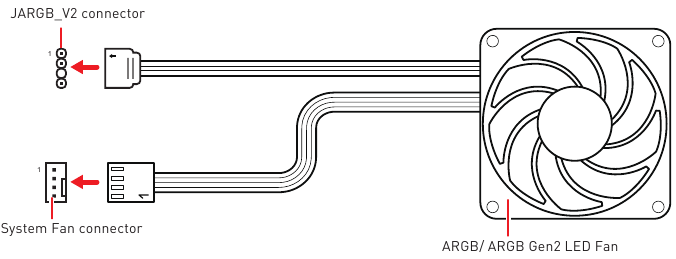

Adresseerbare RGB LED-ventilator aansluiten

Sluit niet het verkeerde type LED-strips aan. De JRGB-connector en de JARGB_V2-connector leveren verschillende spanningen, en het aansluiten van de ARGB 5V LED-strip op de JRGB-connector zal de LED-strip beschadigen.

• Als u ARGB Gen1- en ARGB Gen2-ledstrips op dezelfde connector aansluit, kan dit problemen veroorzaken. Meng ARGB Gen1- en ARGB Gen2-ledstrips niet met elkaar.
• Het wordt aanbevolen om ledstrips met dezelfde specificatie te installeren om de beste effecten te bereiken.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de adresseerbare RGB-ledstrip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide ledstrip te bedienen.

Onboard-leds

EZ Debug-led

Deze leds geven de debug-status van het moederbord aan.

CPU - Geeft aan dat de CPU niet wordt gedetecteerd of faalt.
DRAM - Geeft aan dat DRAM niet wordt gedetecteerd of faalt.
VGA - Geeft aan dat de GPU niet wordt gedetecteerd of faalt.
BOOT - Geeft aan dat het opstartapparaat niet wordt gedetecteerd of faalt.

OS, stuurprogramma's en MSI Center installeren

Download en update de nieuwste hulpprogramma's en stuurprogramma's op www.msi.com

Windows 10/ Windows 11 installeren

1. Schakel de computer in.
2. Plaats de Windows 10/ Windows 11-installatieschijf/USB in uw computer.
3. Druk op de knop Restart (Opnieuw opstarten) op de computerbehuizing.
4. Druk op de toets F11 tijdens de computer POST (Power-On Self Test) om naar het opstartmenu te gaan.
5. Selecteer de Windows 10/ Windows 11-installatieschijf/USB in het opstartmenu.
6. Druk op een willekeurige toets als op het scherm het bericht Press any key to boot from CD or DVD... (Druk op een willekeurige toets om op te starten vanaf cd of dvd...) verschijnt. Sla deze stap anders over.
7. Volg de instructies op het scherm om Windows 10/ Windows 11 te installeren.

Stuurprogramma's installeren met MSI Driver Utility Installer

• Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 10/ Windows 11. Het wordt aanbevolen om het LAN driver (LAN-stuurprogramma) te installeren voordat u stuurprogramma's installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om het LAN-stuurprogramma voor uw moederbord te installeren.
• De MSI Driver Utility Installer verschijnt slechts één keer. Als u deze annuleert of sluit tijdens het proces, raadpleegt u het hoofdstuk Live Update van de MSI Center-handleiding om de stuurprogramma's te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de stuurprogramma's te downloaden.
• MSI Driver Utility Installer moet worden geïnstalleerd via internet.

1. Start uw computer op in Windows 10/ Windows 11.
2. Selecteer Start > Instellingen > Windows Update en selecteer vervolgens Controleren op updates.
3. MSI Driver Utility Installer verschijnt automatisch.

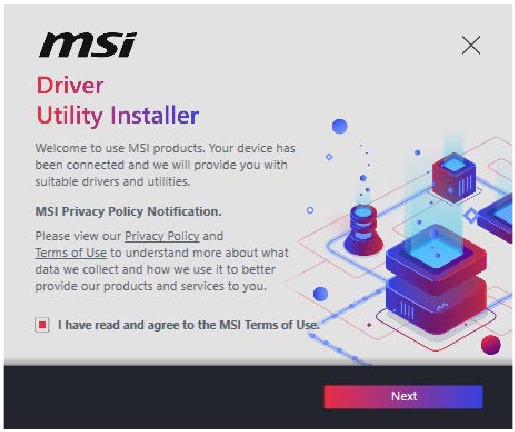

4. Schakel het selectievakje I have read and agree to the MSI Terms of Use (Ik heb de MSI-gebruiksvoorwaarden gelezen en ga hiermee akkoord) in en klik vervolgens op Next (Volgende).

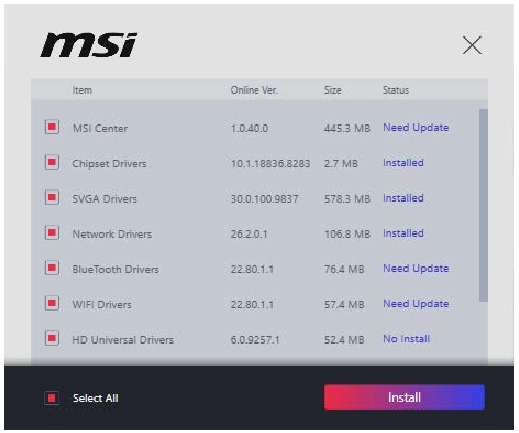

5. Schakel het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek in en klik op Install (Installeren) om MSI Center en stuurprogramma's te installeren. De installatievoortgang wordt onderaan weergegeven.

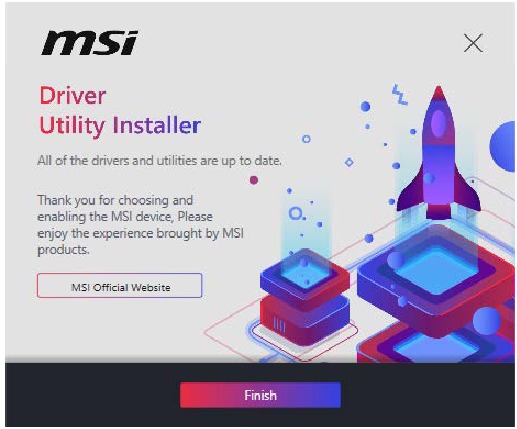

6. Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en soepel software voor het maken van inhoud kunt gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

Gebruikershandleiding voor MSI Center

Als u meer informatie wilt over MSI Center, raadpleegt u http://download.msi.com/manual/mb/MSICENTER.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken, en het zal BIOS in de toekomst volledig vervangen. De MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

• Snel opstarten - UEFI kan het besturingssysteem rechtstreeks opstarten en het BIOS-zelftestproces opslaan. En elimineert ook de tijd om over te schakelen naar de CSM-modus tijdens POST.
• Ondersteuning voor harde schijfpartities groter dan 2 TB.
• Ondersteunt meer dan 4 primaire partities met een GUID Partition Table (GPT).
• Ondersteunt een onbeperkt aantal partities.
• Ondersteunt volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteunt veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat er geen malware met het opstartproces knoeit.

Incompatibele UEFI-gevallen

• 32-bit Windows operating system (32-bits Windows-besturingssysteem) - dit moederbord ondersteunt alleen Windows 10/ Windows 11 64-bits besturingssysteem.
• Older graphics card (Oudere grafische kaart) - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht worden weergegeven There is no GOP (Graphics Output protocol) support detected in this graphics card (Er is geen GOP-ondersteuning (Graphics Output Protocol) gedetecteerd in deze grafische kaart).

We raden aan om deze te vervangen door een grafische kaart die GOP/UEFI ondersteunt of om een CPU met geïntegreerde grafische kaart te gebruiken voor een normale werking.

How to check the BIOS mode? (Hoe controleer ik de BIOS-modus?)

1. Schakel uw computer in.
2. Druk op de toets Delete (Verwijderen) wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op de DEL-toets om naar het Setup-menu te gaan, F11 om naar het opstartmenu te gaan) tijdens het opstarten op het scherm verschijnt.
3. Nadat u de BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.


BIOS-instellingen

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet always keep the default settings (altijd de standaardinstellingen behouden) om mogelijke systeemschade of het niet opstarten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden continu bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en mag deze alleen ter referentie worden gebruikt. U kunt ook het HELP-informatiepaneel raadplegen voor de beschrijving van het BIOS-item.
• De BIOS-schermen, opties en instellingen variëren afhankelijk van uw systeem.

BIOS-instellingen openen

Druk op de toets Delete (Verwijderen) wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op de DEL-toets om naar het Setup-menu te gaan, F11 om naar het opstartmenu te gaan) tijdens het opstarten op het scherm verschijnt.

Function key (Functietoets)

F1:	General Help list (Algemene Help-lijst)
F2:	Add/ Remove a favorite item (Een favoriet item toevoegen/verwijderen)
F3:	Enter Favorites menu (Ga naar het menu Favorieten)
F4:	Enter CPU Specifications menu (Ga naar het menu CPU-specificaties)
F5:	Enter Memory-Z menu (Ga naar het menu Memory-Z)
F6:	Load optimized defaults (Geoptimaliseerde standaardwaarden laden)
F7:	Switch between Advanced mode and EZ mode (Schakelen tussen de geavanceerde modus en de EZ-modus)
F8:	Load Overclocking Profile (Overklokprofiel laden)
F9:	Save Overclocking Profile (Overklokprofiel opslaan)
F10:	Save Change and Reset* (Wijziging opslaan en opnieuw instellen*)
F12:	Take a screenshot and save it to USB flash drive (FAT/ FAT32 format only). (Een screenshot maken en opslaan op een USB-flashstation (alleen FAT/FAT32-indeling).)
Ctrl+F:	Enter Search page (Ga naar de zoekpagina)

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS-gebruikershandleiding

Als u meer instructies wilt over het instellen van de BIOS, raadpleegt u https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf of scant u de QR-code om toegang te krijgen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

BIOS opnieuw instellen

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS opnieuw in te stellen:

• Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
• Sluit de Clear CMOS-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte over de Clear CMOS-jumper voor het opnieuw instellen van BIOS.

BIOS updaten

BIOS updaten met M-FLASH

Voor het updaten:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. Sla het BIOS-bestand vervolgens op in het USB-flashstation.

BIOS updaten:

1. Schakel over naar de doel-BIOS-ROM met de Multi-BIOS-schakelaar. Sla deze stap over als uw moederbord deze schakelaar niet heeft.
2. Plaats het USB-flashstation met het updatebestand in de USB-poort.
3. Raadpleeg de volgende methoden om de flash-modus te openen.
   • Start opnieuw op en druk op de toets Ctrl + F5 tijdens POST en klik op Ja om het systeem opnieuw op te starten.
     Press <Ctrl+F5> to activate M-Flash for BIOS update. (Druk op <Ctrl+F5> om M-Flash te activeren voor BIOS-update.)

   • Start opnieuw op en druk op de toets Del (Verwijderen) tijdens POST om de BIOS te openen. Klik op de knop M-FLASH en klik op Ja om het systeem opnieuw op te starten.

4. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
5. Wanneer u wordt gevraagd, klikt u op Yes (Ja) om te beginnen met het herstellen van BIOS.
6. Nadat het flashproces voor 100% is voltooid, start het systeem automatisch opnieuw op.

De BIOS updaten met MSI Center

Voor het updaten:

• Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
• Sluit alle andere applicatiesoftware voordat u de BIOS bijwerkt.

De BIOS updaten:

1. Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
2. Selecteer Live Update en klik op de knop Advance (Geavanceerd).
3. Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
4. De installatieherinnering verschijnt en klik vervolgens op de knop Installeren.
5. Het systeem start automatisch opnieuw op om de BIOS te updaten.
6. Nadat het flashproces voor 100% is voltooid, start het systeem automatisch opnieuw op.

Veiligheidsinformatie

• De componenten die in dit pakket zijn opgenomen, zijn gevoelig voor schade door elektrostatische ontlading (ESD). Neem de volgende instructies in acht om een succesvolle computerassemblage te garanderen.
• Zorg ervoor dat alle componenten stevig zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet start.
• Houd het moederbord aan de randen vast om te voorkomen dat u gevoelige componenten aanraakt.
• Het wordt aanbevolen om een elektrostatische ontladingspolsband (ESD) te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaadt u uzelf van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatische afschermcontainer of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing zitten.
• Start de computer niet op voordat de installatie is voltooid. Dit kan permanente schade aan de componenten en letsel aan de gebruiker veroorzaken.
• Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de stroomtoevoer uit en trek de stekker uit het stopcontact voordat u een computeronderdeel installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik. ∙ Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door onderhoudspersoneel:
• Er is vloeistof in de computer gedrongen.
• Het moederbord is blootgesteld aan vocht.
• Het moederbord werkt niet goed of u kunt het niet aan de praat krijgen volgens de gebruikershandleiding.
• Het moederbord is gevallen en beschadigd.
• Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

Referenties

• MSI® HOW-TO frontpaneelconnectoren (JFP1) installeren - YouTube
• MSI® HOW-TO Moederbord installeren met momentschroevendraaier - YouTube
• MSI® HOW-TO Grafische kaart installeren op PCIe x16-sleuf met vlinderslot - YouTube
• MSI® HOW TO Intel LGA 1700 CPU installeren verwijderen - YouTube
• MSI® HOW-TO DIMM-geheugenmodules installeren of verwijderen - YouTube
• MSI® HOW-TO stroomvoorzieningsconnectoren installeren - YouTube
• MSI® HOW-TO SATA HDD installeren - YouTube
• MSI - Doorverwijzing
• http://download.msi.com/manual/mb/MSICENTER.pdf
• https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI MAG B760 TOMAHAWK WIFI - Handleiding moederbord

Beschikbare talen
