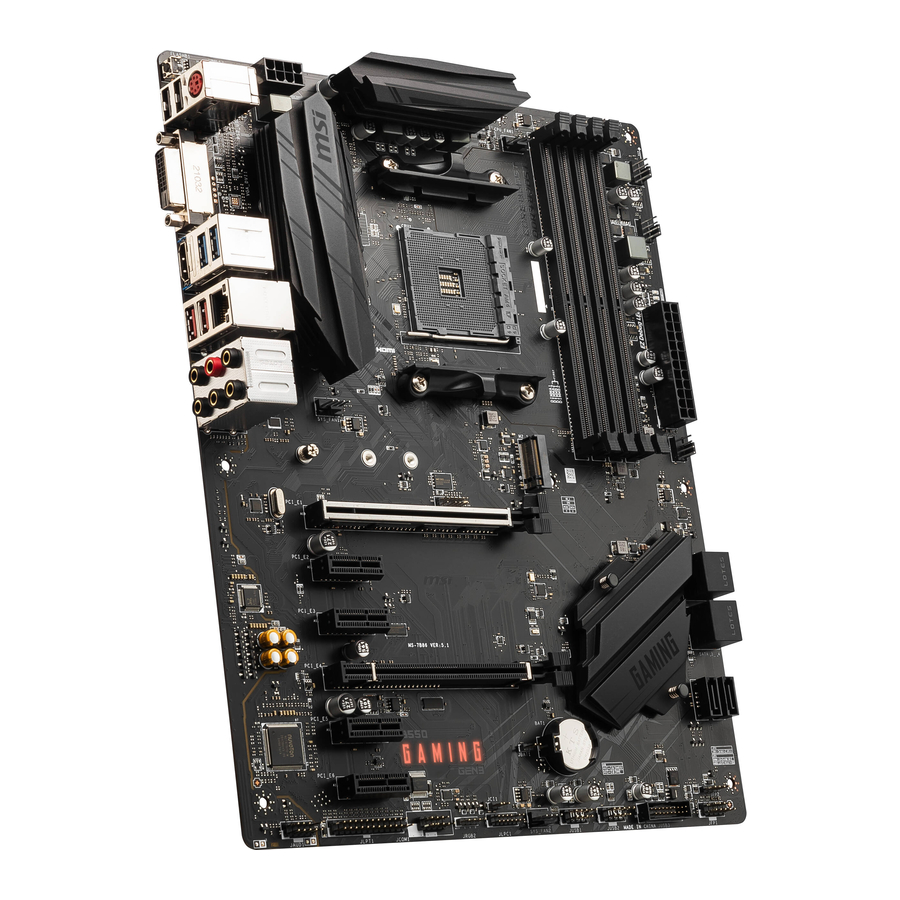

MSI B550 GAMING GEN3 - Moederbordhandleiding

Snel aan de slag

Hartelijk dank voor de aanschaf van een nieuw moederbord van MSI®. Dit gedeelte Snel aan de slag biedt demonstratiediagrammen over het installeren van uw computer. Sommige installaties bieden ook videodemonstraties. Ga naar de URL om het met de webbrowser op uw telefoon of tablet te bekijken. U kunt zelfs naar de URL linken door de QR-code te scannen.

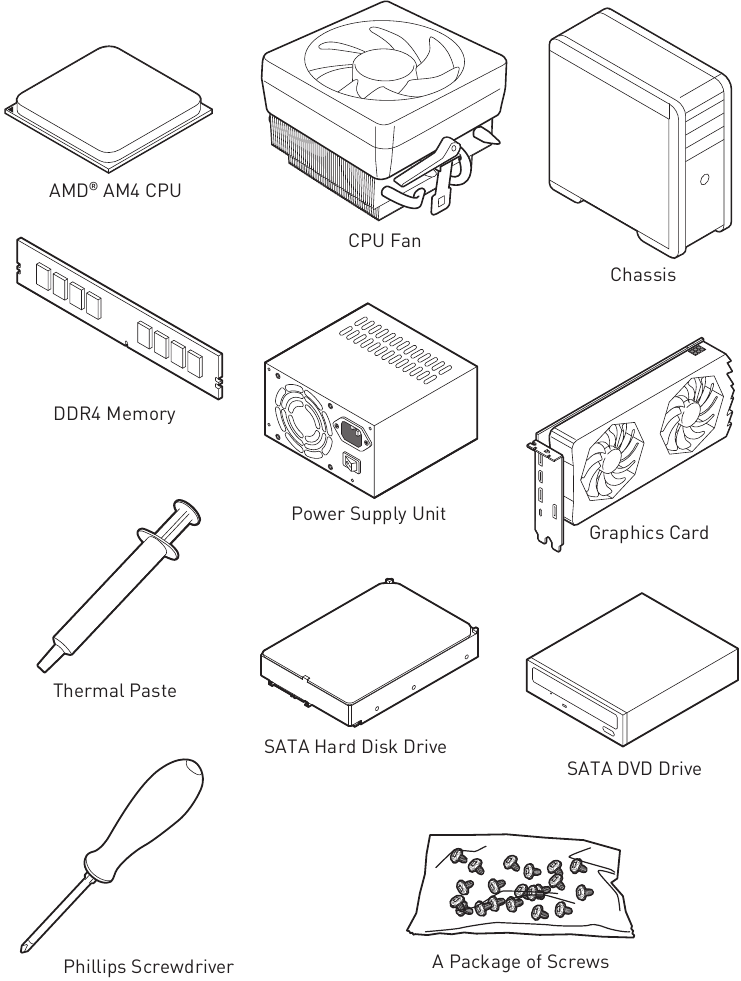

Gereedschap en componenten voorbereiden

Melding over afstandhouders behuizing

Om schade aan het moederbord te voorkomen, is elke onnodige montage-afstandhouder tussen de moederbordcircuits en de computerbehuizing verboden. De Keep Out Zone-tekens voor afstandhouders van de behuizing worden aan de achterkant van het moederbord gemarkeerd (zoals hieronder weergegeven) om als waarschuwing voor de gebruiker te dienen.

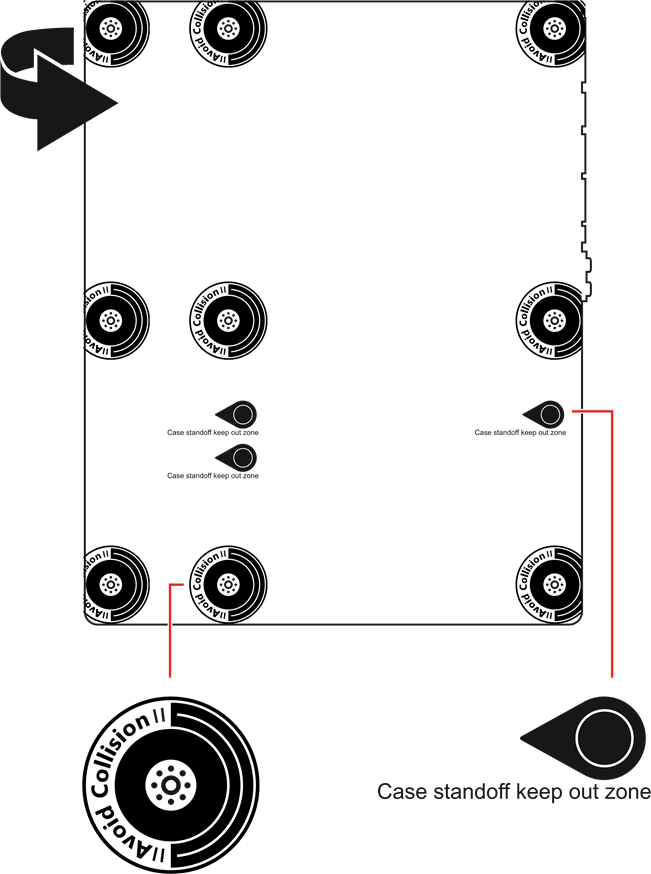

Botsingsmelding voorkomen

Rond elk schroefgat is beschermende verf aangebracht om te voorkomen dat onderdelen bekrast raken.

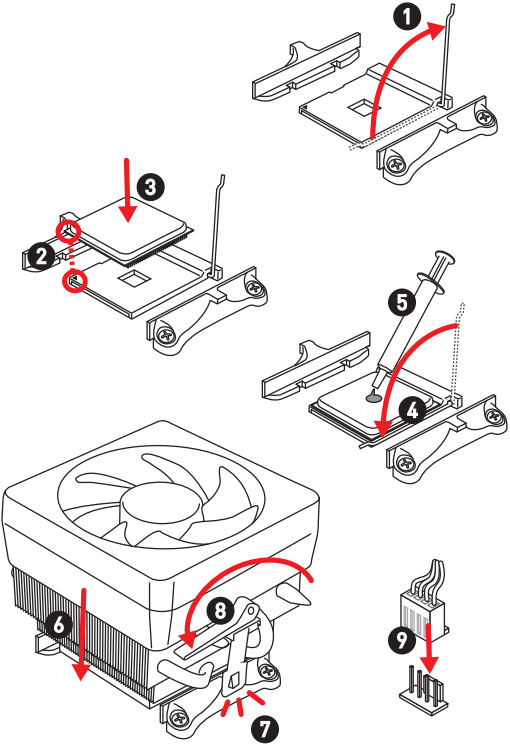

Een processor installeren

https://youtu.be/Xv89nhFk1vc

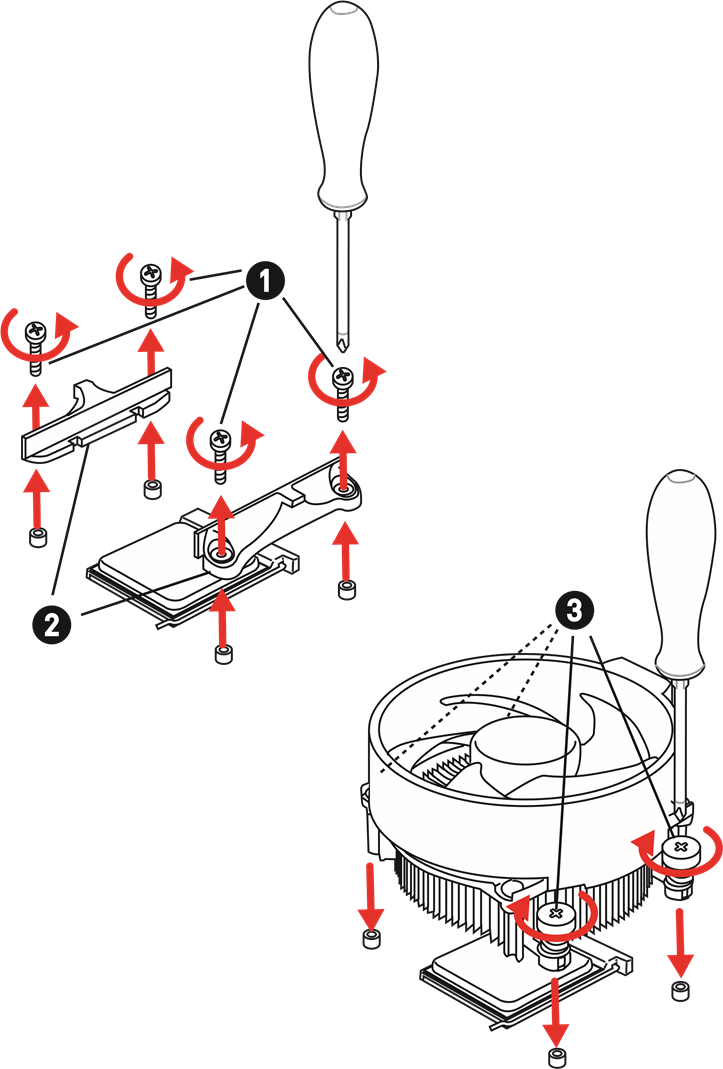

Als u het CPU-koellichaam van het schroeftype installeert, volg dan de onderstaande afbeelding om eerst de retentiemodule te verwijderen en vervolgens het koellichaam te installeren.

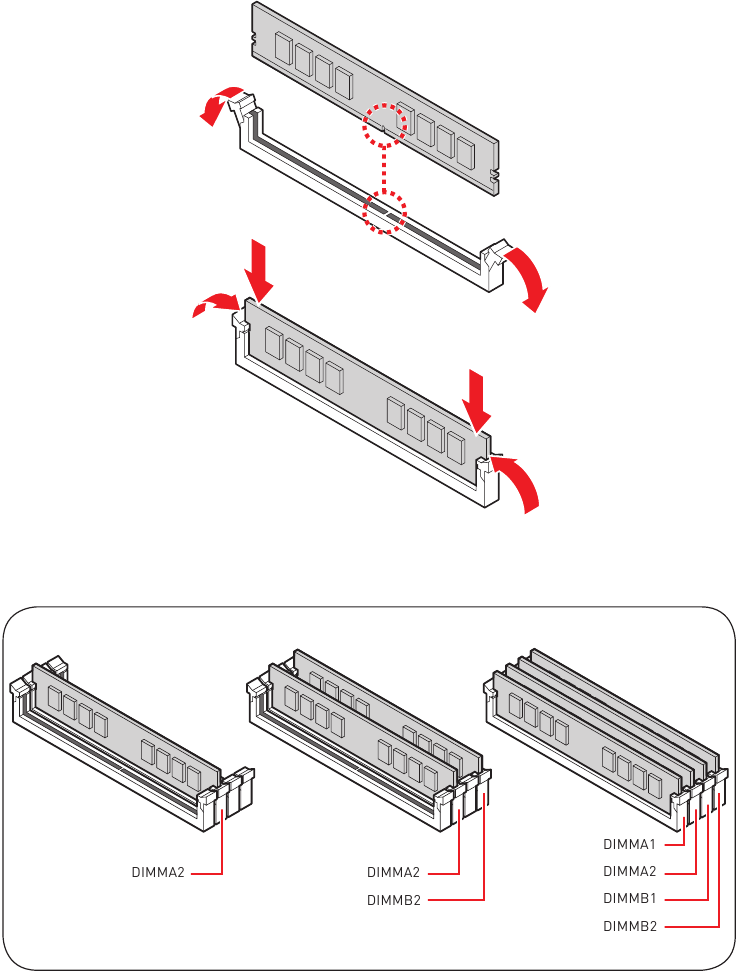

DDR4-geheugen installeren

http://youtu.be/T03aDrJPyQs

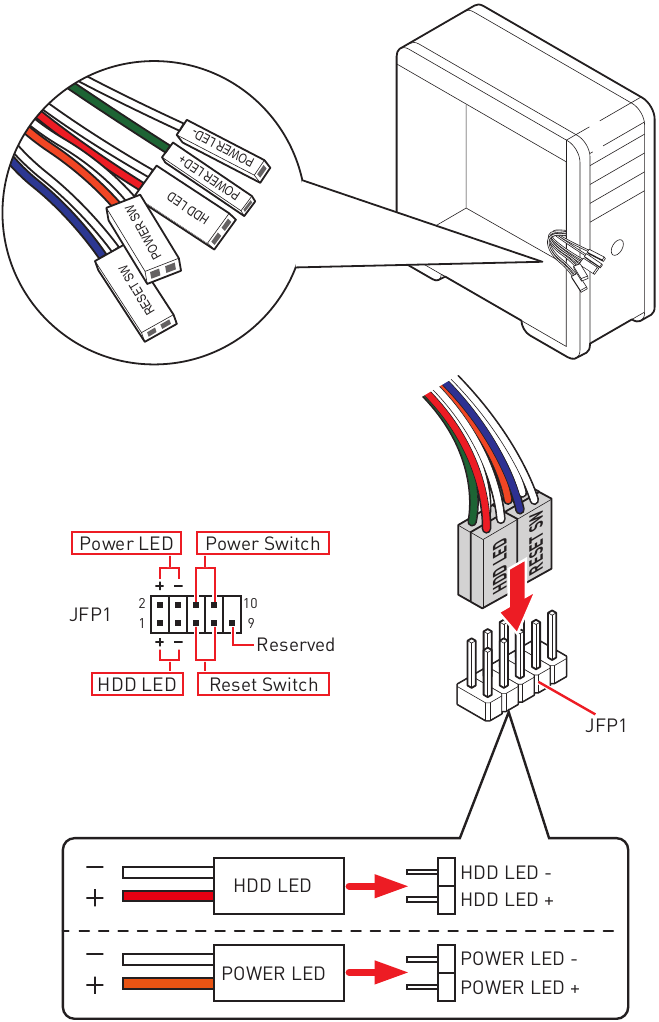

De header van het voorpaneel aansluiten

http://youtu.be/DPELIdVNZUI

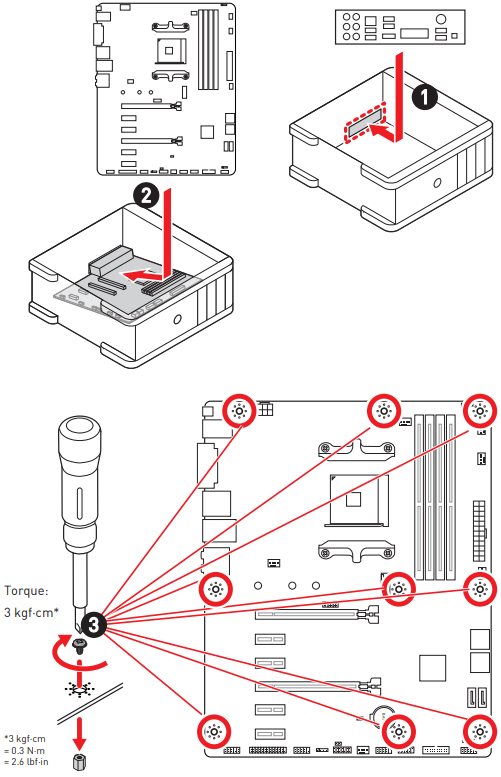

Het moederbord installeren

https://youtu.be/wWI6Qt51Wnc

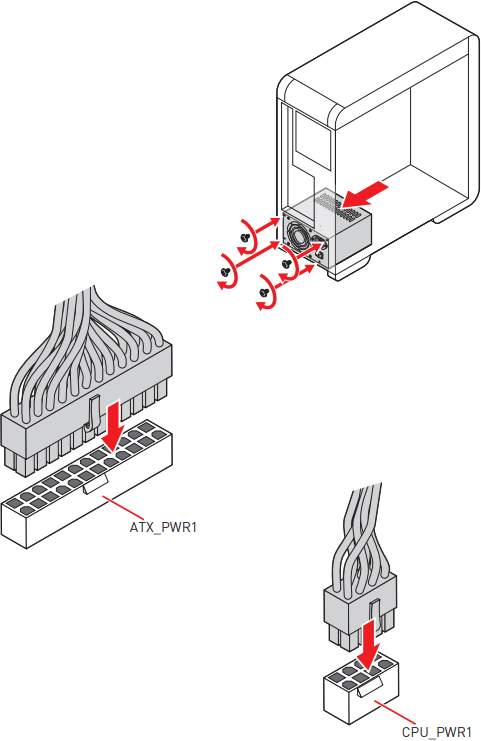

De stroomconnectoren aansluiten

http://youtu.be/gkDYyR_83I4

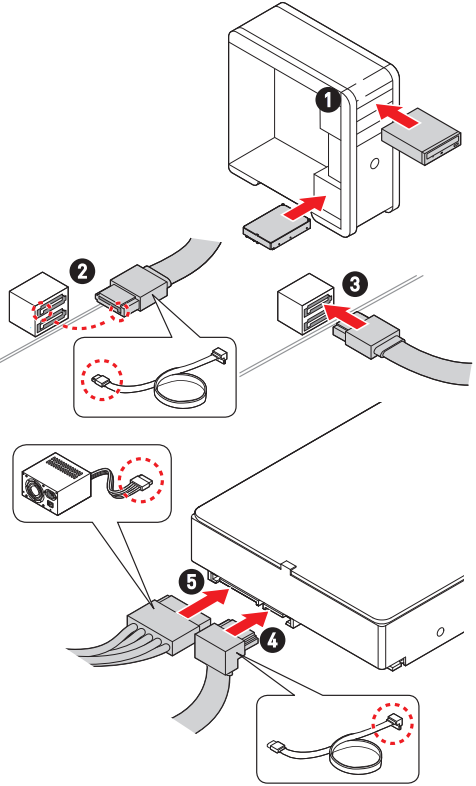

SATA-stations installeren

http://youtu.be/RZsMpqxythc

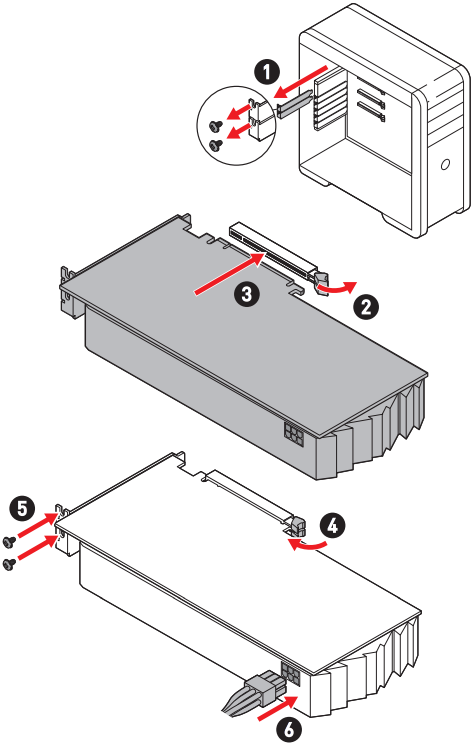

Een grafische kaart installeren

http://youtu.be/mG0GZpr9w_A

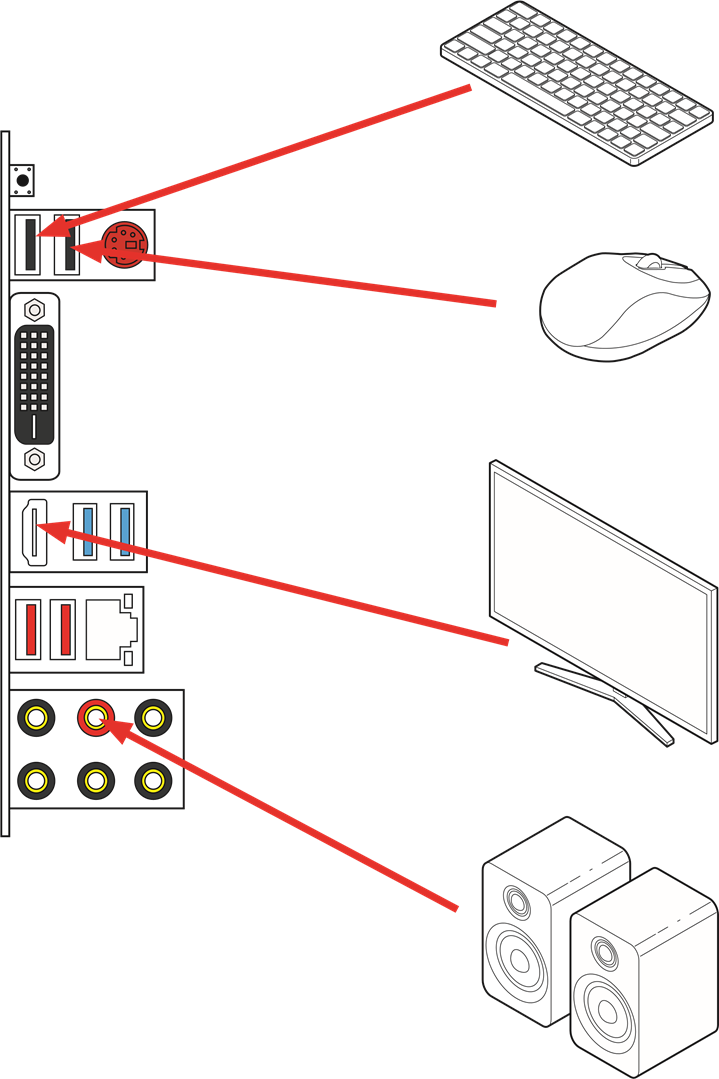

Randapparatuur aansluiten

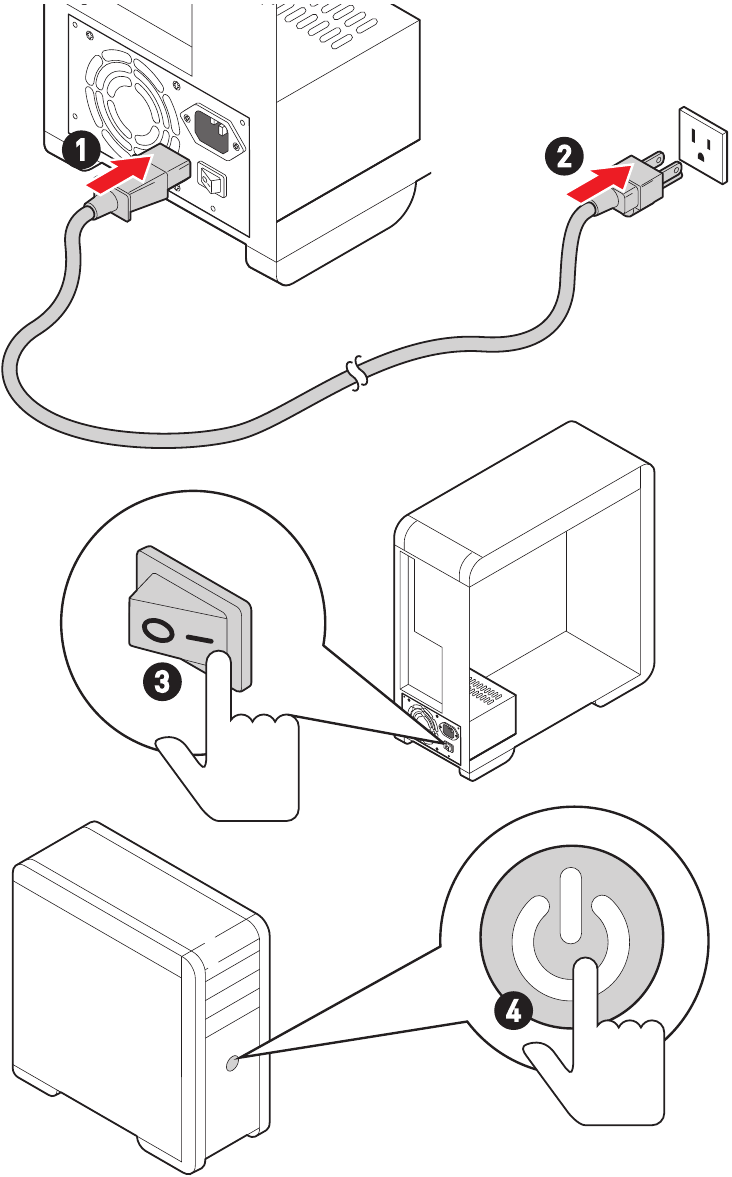

Inschakelen

Specificaties

CPU	Ondersteunt AMD Ryzen™ 5000-serie, 5000 G-serie, 4000 G-serie en 3000-serie processors Ondersteunt Socket AM4 * Ga naar www.msi.com om de nieuwste ondersteuningsstatus te bekijken wanneer er nieuwe processors worden uitgebracht.
Chipset	AMD® B550-chipset
Geheugen	4x DDR4-geheugenslots, ondersteunt maximaal 128 GB* Ondersteunt DDR4 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 MHz door JEDEC Ondersteunt DDR4 2667/ 2800/ 2933/ 3000/ 3066/ 3200/ 3466/ 3600/ 3733/ 3866/ 4000/ 4133/ 4266/ 4400+ MHz door A-XMP OC MODE 1DPC 1R max. snelheid 4400 MHz 1DPC 2R max. snelheid 3733 MHz 2DPC 1R max. snelheid 3866 MHz 2DPC 2R max. snelheid 3466 MHz Dual-channel geheugenarchitectuur Ondersteunt niet-ECC UDIMM-geheugen Ondersteunt ECC UDIMM-geheugen (niet-ECC-modus) Ondersteunt niet-gebufferd geheugen * Ga naar www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslots	2x PCIe x16-slots PCI_E1-slot (van CPU) Ondersteunt PCIe 3.0 x16 PCI_E4* (van B550-chipset) Ondersteunt PCIe 3.0 x4 4x PCIe x1-slots PCI_E2-, E3-, E5- en E6-slots (van B550-chipset) Ondersteunt PCIe 2.0 x1 * PCI_E4 werkt op 2.0 x1 snelheid wanneer een van de PCI_E2-, PCI_E3- en PCI_E5-slots is geïnstalleerd.
Multi-GPU	Ondersteunt AMD CrossFire™ Technology
Onboard grafische kaart	1x DVI-D-poort, ondersteunt een maximale resolutie van 1920x1200 @60Hz* 1x HDMI™ 2.0b-poort, ondersteunt een maximale resolutie van 4096x2160 @30Hz, 2560x1600 @60Hz*/** * Alleen beschikbaar op processors met geïntegreerde grafische kaart. ** Grafische specificaties kunnen variëren, afhankelijk van de geïnstalleerde CPU.
SATA-poorten	6x SATA 6Gb/s-poorten (van B550-chipset)
M.2 SSD-slots	1x M.2-slot (Key M) M2_1-slot (van CPU) Ondersteunt PCIe 3.0 x4 Ondersteunt SATA 6Gb/s Ondersteunt 2260/ 2280/ 22110 opslagapparaten
RAID	Ondersteunt RAID 0, RAID 1 en RAID 10 voor SATA-opslagapparaten
Audio	Realtek® ALC897-codec 7.1-kanaals High Definition Audio
LAN	1x Realtek® RTL8111H LAN-controller
Stroomconnectoren	1x 24-pins ATX-hoofdstroomconnector 1x 8-pins ATX 12V-stroomconnector
Interne USB-connectoren	1x USB 3.2 Gen 1 5Gbps-connector (van B550-chipset) Ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0-connectoren (van B550-chipset) Ondersteunt extra 4 USB 2.0-poorten
Ventilatorconnectoren	1x 4-pins CPU-ventilatorconnector 1x 4-pins waterpompventilatorconnector 4x 4-pins systeemventilatorconnectoren
Systeemconnectoren	1x audio-connector op het voorpaneel 2x systeem paneelconnectoren 1x Chassis Intrusion-connector 1x TPM-moduleconnector 1x seriële poortconnector 1x parallelle poortconnector
Jumpers	1x Clear CMOS-jumper
LED-functies	2x 4-pins RGB LED-connectoren 4x EZ Debug LED
Connectoren op het achterpaneel	1x Flash BIOS-knop 1x PS/2-toetsenbord-/muispoort 2x USB 2.0 Type-A-poorten 1x DVI-D-poort 1x HDMI™-poort 2x USB 3.2 Gen1 5Gbps Type-A-poorten 1x LAN (RJ45)-poort 2x USB 3.2 Gen2 10Gbps Type-A-poorten 6x audio-aansluitingen
I/O-controller	NUVOTON NCT6797-controllerchip
Hardwaremonitor	CPU/systeem/chipset temperatuurdetectie CPU/systeem/pomp ventilatorsnelheid detectie CPU/systeem/pomp ventilatorsnelheidregeling
Vormfactor	ATX-vormfactor 12 inch x 9,6 inch (30,5 cm x 24,4 cm)
BIOS-functies	1x 256 Mb flash UEFI AMI BIOS ACPI 6.1, SMBIOS 2.8 Meertalig
Software	MSI Center CPU-Z MSI GAMING Google Chrome™, Google Toolbar, Google Drive Norton™ Internet Security Solution

Speciale functies

MSI Center

• Gebruikersscenario
• True Color
• Live Update
• Hardwarebewaking
• Super Charger
• Snelheid verhogen
• Slimme Afbeelding Zoeker
• MSI Companion

Audio

• Audio Boost

Netwerk

• LAN Manager

Koeling

• Uitgebreid koellichaamontwerp
• Slimme ventilatorregeling

LED

• Mystic Light-uitbreiding (RGB)
• Mystic Light
• EZ DEBUG LED

Prestaties

• DDR4 Boost
• Core Boost
• GAME Boost

Bescherming

• PCI-E Steel Armor

Ervaring

• MSI Center
• GAMING HOTKEY
• GAMING MOUSE Control
• Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van uw moederbordpakket. Het zou het volgende moeten bevatten:

Moederbord

• 1x Moederbord

Documentatie

• 1x Snelstartgids

Kabels

• 2x SATA 6Gb/s-kabels

Accessoires

• 1x Case badge
• 1x I/0-afscherming
• 1x M.2-schroef
• Productregistratiekaart

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

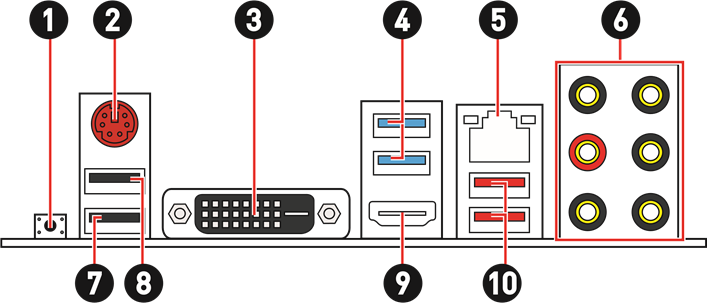

Aansluitingen op het achterpaneel

Item	Beschrijving
1	Flash BIOS-knop
2	PS/2-toetsenbord-/muispoort
3	DVI-D-poort
4	USB 3.2 Gen 1 5Gbps Type-A-poorten (van CPU)
5	1 Gbps LAN-aansluiting
6	Audio-aansluitingen
7	USB 2.0 Type-A-poort (van B550-chipset) Flash BIOS-poort
8	USB 2.0 Type-A-poort (van B550-chipset)
9	HDMI-poort
10	USB 3.2 Gen 2 (10Gbps) Type-A-poorten (van B550-chipset)

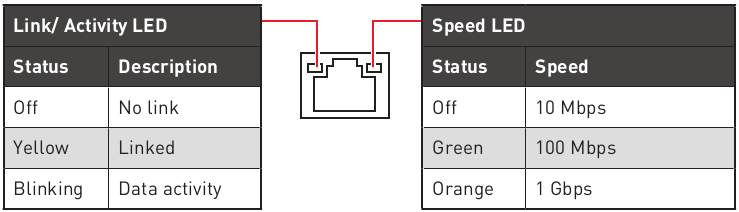

LAN-poort LED-statustabel

Audio-aansluitingen

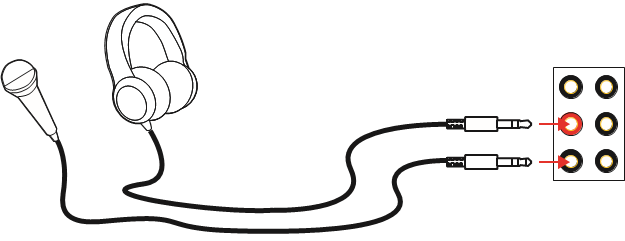

Audio-aansluitingen op hoofdtelefoon- en microfoondiagram

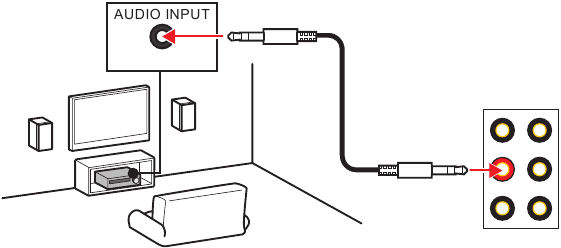

Audio-aansluitingen op stereoluidsprekerdiagram

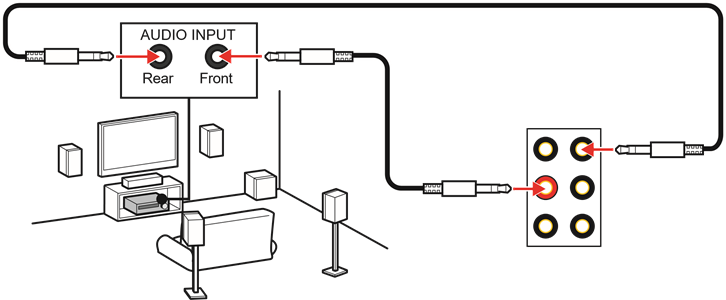

Audio-aansluitingen op 4-kanaals luidsprekerdiagram

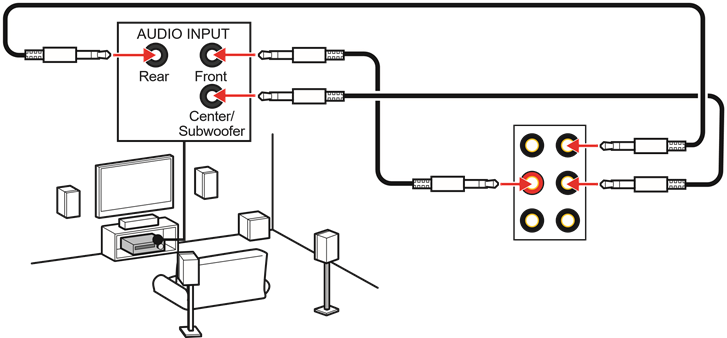

Audio-aansluitingen op 5.1-kanaals luidsprekerdiagram

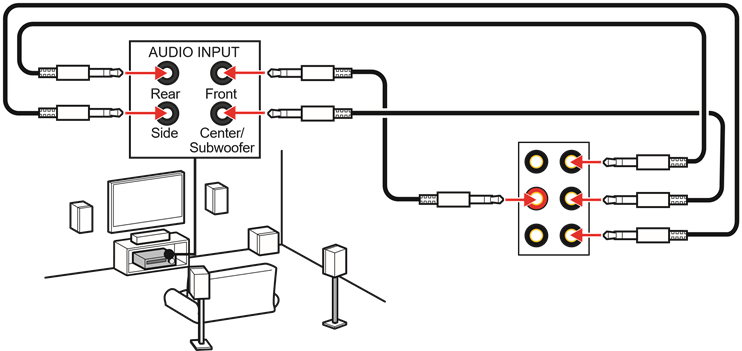

Audio-aansluitingen op 7.1-kanaals luidsprekerdiagram

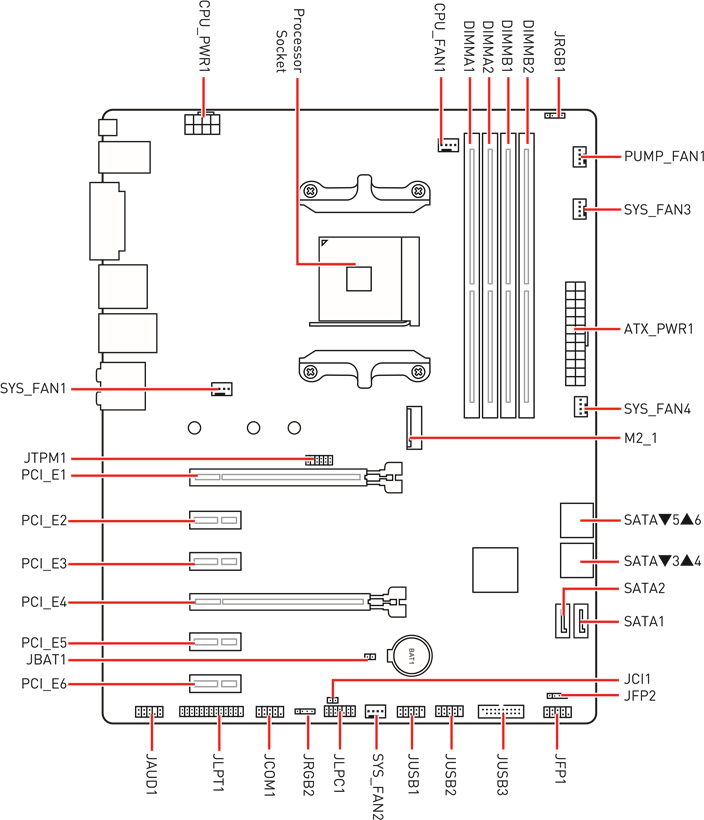

Overzicht van componenten

CPU-socket

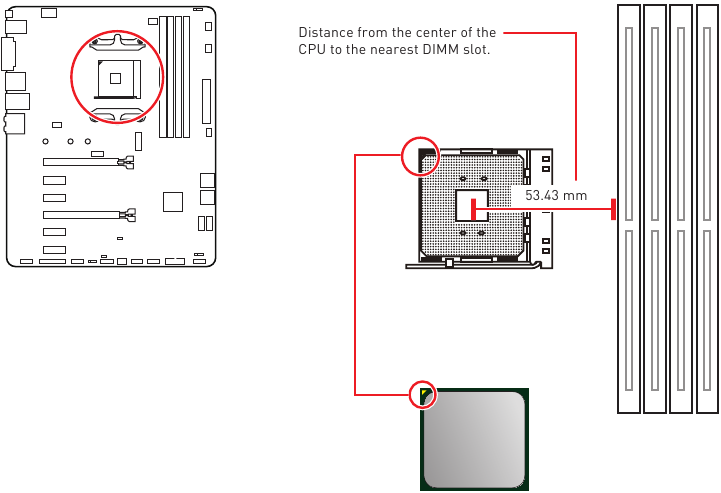

Introductie van de AM4 CPU
Het oppervlak van de AM4 CPU heeft een gele driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord.
De gele driehoek is de Pin 1-indicator.

• Wanneer de processor wordt vervangen, kan de systeemconfiguratie worden gewist en het BIOS worden teruggezet naar de standaardwaarden, vanwege de architectuur van de AM4-processor.
• Haal altijd het netsnoer uit het stopcontact voordat u de CPU installeert of verwijdert.
• Vergeet niet om altijd een CPU-koeler te installeren bij het installeren van een CPU. Een CPU-koeler is noodzakelijk om oververhitting te voorkomen en de systeemstabiliteit te behouden.
• Controleer of de CPU-koeler een goede afdichting met de CPU heeft gevormd voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU tegen oververhitting te beschermen. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.
• Als u een afzonderlijke CPU en koeler/koeler hebt gekocht, raadpleeg dan de documentatie in de koeler/koeler-verpakking voor meer informatie over de installatie.
• Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten overklokken kunnen verdragen. Elke poging om buiten de productspecificaties te werken, wordt niet aanbevolen. MSI® garandeert geen schade of risico's veroorzaakt door inadequate werking buiten de productspecificaties.

DIMM-sleuven

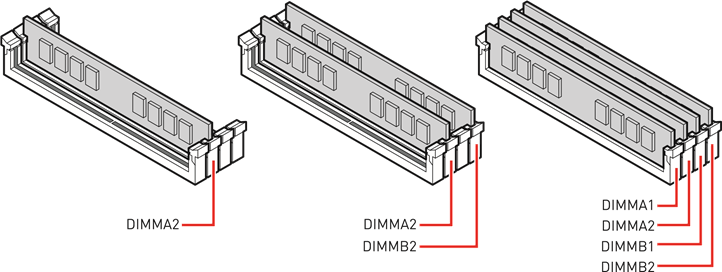

Aanbeveling voor installatie van geheugenmodules

• Plaats geheugenmodules altijd eerst in de DIMMA2-sleuf.
• Om de systeemstabiliteit voor de Dual-channelmodus te garanderen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
• Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij het overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar het BIOS en zoek de DRAM Frequency om de geheugenfrequentie in te stellen als u het geheugen op de aangegeven of een hogere frequentie wilt gebruiken.
• Het wordt aanbevolen om een efficiënter geheugenkoelsysteem te gebruiken voor de volledige installatie van DIMM's of overklokken.
• De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
• Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

PCI_E1~6: PCIe-uitbreidingssleuven

PCI_E1: PCIe 3.0 x16 (van CPU)
PCI_E2: PCIe 2.0 x1 (van B550-chipset)
PCI_E3: PCIe 2.0 x1 (van B550-chipset)
PCI_E4: PCIe 3.0 x4 (van B550-chipset)
PCI_E5: PCIe 2.0 x1 (van B550-chipset)
PCI_E6: PCIe 2.0 x1 (van B550-chipset)

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel zoals MSI Graphics Card Bolster gebruiken om het gewicht ervan te ondersteunen om vervorming van de sleuf te voorkomen.
• Voor een enkele PCIe x16-uitbreidingskaartinstallatie met optimale prestaties wordt het gebruik van de PCI_E1-sleuf aanbevolen.
• Schakel bij het toevoegen of verwijderen van uitbreidingskaarten altijd de voeding uit en trek de stekker van het netsnoer uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.
• PCI_E4 werkt met 2.0 x1-snelheid wanneer een van de PCI_E2-, PCI_E3- en PCI_E5-sleuven is geïnstalleerd.

PCIe-bandbreedte van PCIe-sleuven

Sleuf	Enkel				2-weg
PCI_E1 (CPU)	@ 3.0 x16				@ 3.0 x16
PCI_E2 (PCH)	2.0 x1	2.0 x1	Leeg	Leeg	—
PCI_E3 (PCH)	2.0 x1	Leeg	2.0 x1	Leeg	—
PCI_E4 (PCH)	2.0 x1	2.0 x1	2.0 x1	2.0 x1	@3.0 x4
PCI_E5 (PCH)	2.0 x1	Leeg	Leeg	2.0 x1	—
PCI_E6 (PCH)	2.0 x1				2.0x1

(─: niet beschikbaar, @: grafische kaart)

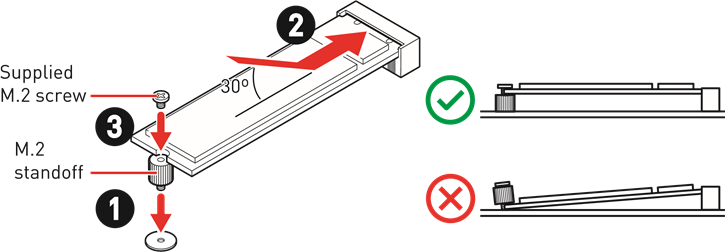

M2_1: M.2-sleuf (Key M)

Bekijk de video om te leren hoe u een M.2-module installeert.
http://youtu.be/JCTFABytrYA

M.2-module installeren

• Verplaats en bevestig de M.2-afstandhouder naar de juiste positie voor uw M.2 SSD,
• Plaats uw M.2 SSD in de M.2-sleuf in een hoek van 30 graden.
• Zet de M.2 SSD op zijn plaats vast met de meegeleverde M.2-schroef.

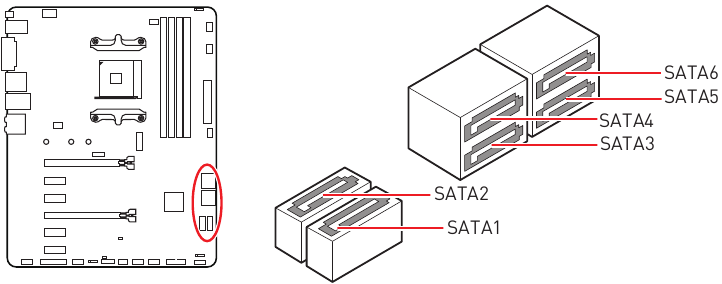

SATA1~6: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan op één SATA-apparaat worden aangesloten.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er tijdens de transmissie gegevensverlies optreden.
• SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

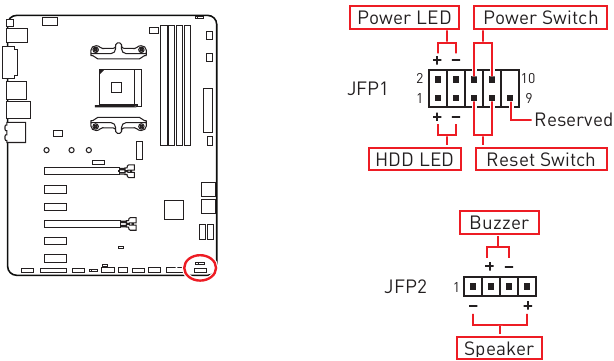

JFP1, JFP2: Connectoren voor het voorpaneel

De JFP1-connector regelt de stroom, de stroomreset en de LED's op uw pc-behuizing/chassis. Met de Power Switch/Reset Switch-headers kunt u de aan/uit-knop/resetknop aansluiten. De Power LED-header maakt verbinding met het LED-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor zoemer en luidspreker. Raadpleeg de onderstaande afbeeldingen om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat Power LED en HDD LED een positieve en negatieve verbinding hebben, u moet de kabel aansluiten op de bijbehorende positieve en negatieve poort op het moederbord. Anders werken de LED's niet goed.

JAUD1: Audio-connector aan de voorkant

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	MIC L	2	Aarde
3	MIC R	4	NC
5	Koptelefoon R	6	MIC-detectie
7	SENSE_SEND	8	Geen pin
9	Koptelefoon L	10	Koptelefoondetectie

CPU_PWR1, ATX_PWR1: Stroomconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

CPU_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Aarde
3	Aarde	4	Aarde
5	+12V	6	+12V
7	+12V	8	+12V

TX_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	+3.3V	2	+3.3V
3	Aarde	4	+5V
5	Aarde	6	+5V
7	Aarde	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Aarde	16	PS-ON#
17	Aarde	18	Aarde
19	Aarde	20	Res
21	+5V	22	+5V
23	+5V	24	Aarde

Zorg ervoor dat alle voedingskabels stevig zijn aangesloten op een juiste ATX-voeding om een stabiele werking van het moederbord te garanderen.

JCI1: Chassis Intrusion-connector

Met deze connector kunt u de chassis intrusion-schakelkabel aansluiten.

De chassis intrusion-detector gebruiken

1. Sluit de JCI1-connector aan op de chassis intrusion-schakelaar/-sensor op het chassis.
2. Sluit de chassisdeksel.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Stel Chassis Intrusion in op Enabled (Ingeschakeld).
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.
6. Zodra de chassisdeksel weer wordt geopend, wordt een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De chassis intrusion-waarschuwing resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Stel Chassis Intrusion in op Reset (Resetten).
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.

JUSB3: USB 3.2 Gen 1-connector

Met deze connector kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Voeding	2	USB3_RX_DN
3	USB3_RX_DP	4	Aarde
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Aarde	8	USB2.0-
9	USB2.0+	10	Aarde
11	USB2.0+	12	USB2.0-
13	Aarde	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Aarde
17	USB3_RX_DP	18	USB3_RX_DN
19	Voeding	20	Geen pin

Let op dat de voedings- en aardepennen correct moeten worden aangesloten om mogelijke schade te voorkomen.

JUSB1~2: USB 2.0-connectoren

Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Aarde	8	Aarde
9	Geen pin	10	NC

• Let op dat de VCC- en aardepennen correct moeten worden aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod via USB-poorten op te laden, installeert u het hulpprogramma MSI Center.

JLPC1: BIOS-debugconnector

Deze connector wordt gebruikt voor foutopsporing op boardniveau door de fabrikant.

Pin	Signaalnaam	Pin	Signaalnaam
1	LPC-klok	2	3V stand-byvoeding
3	LPC Reset	4	3.3V-voeding
5	LPC-adres- en datapin0	6	Seriële IRQ
7	LPC-adres- en datapin1	8	5V-voeding
9	LPC-adres- en datapin2	10	Geen pin
11	LPC-adres- en datapin3	12	Aarde
13	LPC Frame	14	Aarde

JTPM1: TPM-moduleconnector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer details en gebruiksmogelijkheden.

Pin	Signaalnaam	Pin	Signaalnaam
1	1,8V-voeding	2	SPI_TPM_CS#_R
3	SPI_TPM_DATI	4	SPI_DATO
5	SPI_CS#_R	6	SPI_TPM_CLK
7	Aarde	8	SPI_TPM_RST#
9	SPI_SW_SEL	10	NA
11	SPI_TPM_WP#	12	SPI_TPM_HOLD#

JLPT1: Parallelle-poortconnector

Met deze connector kunt u de optionele parallelle poort met beugel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	RSTB#	2	AFD#
3	PRND0	4	ERR#
5	PRND1	6	PINIT#
7	PRND2	8	LPT_SLIN#
9	PRND3	10	Aarde
11	PRND4	12	Aarde
13	PRND5	14	Aarde
15	PRND6	16	Aarde
17	PRND7	18	Aarde
19	ACK#	20	Aarde
21	BUSY	22	Aarde
23	PE	24	Aarde
25	SLCT	26	Geen pin

JCOM1: Seriële-poortconnector

Met deze connector kunt u de optionele seriële poort met beugel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	DCD	2	SIN
3	SOUT	4	DTR
5	Aarde	6	DSR
7	RTS	8	CTS
9	RI	10	Geen pin

CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Ventilatorconnectoren

Ventilatorconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. Ventilatorconnectoren in PWM-modus leveren een constante uitvoer van 12 V en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. Ventilatorconnectoren in DC-modus regelen de ventilatorsnelheid door de spanning te wijzigen. De automatische modus ventilatorconnectoren kunnen automatisch de PWM- en DC-modus detecteren.
U kunt ventilatoren bedienen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Vink de Smart Fan Mode (Slimme ventilatormodus) aan, de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode (Slimme ventilatormodus) uit, de ventilator draait op maximale snelheid.

Zorg ervoor dat de ventilatoren goed werken na het schakelen van de PWM/DC-modus.

Pindefinitie PWM-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	+12V
3	Sense	4	Snelheidsregelsignaal

Pindefinitie DC-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Spanningsregeling
3	Sense	4	NC

Specificaties ventilatorconnector

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	PWM-modus	2A	24W
PUMP_FAN1	PWM-modus	3A	36W
SYS_FAN1~4	DC-modus	2A	24W

JBAT1: Clear CMOS (BIOS resetten) Jumper

Er is een CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

BIOS terugzetten naar de standaardwaarden

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te overbruggen.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en schakel de computer in.

BAT1: CMOS-batterij

Als de CMOS-batterij leeg is, wordt de tijd in het BIOS opnieuw ingesteld en gaan de gegevens van de systeemconfiguratie verloren. In dit geval moet u de CMOS-batterij vervangen.

CMOS-batterij vervangen

1. Duw de bevestigingsclip om de batterij los te maken.

2. Verwijder de batterij uit de fitting.
3. Plaats de nieuwe CR2032-knoopcelbatterij met de + naar boven. Zorg ervoor dat de houder de batterij goed vasthoudt.


JRGB1~2: RGB LED-connector

Met de JRGB-connectoren kunt u de 5050 RGB LED-strips 12V aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	+12V	2	G
3	R	4	B

RGB LED-stripaansluiting

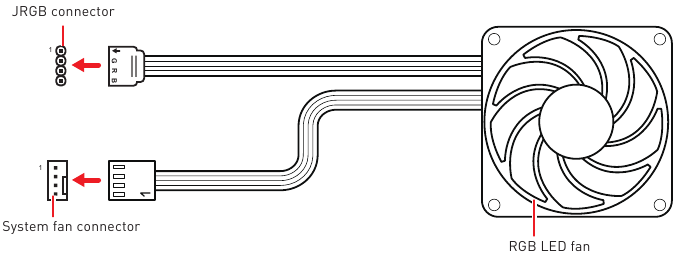

RGB LED-ventilatoraansluiting

• De JRGB-connector ondersteunt tot 2 meter continue 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

Onboard-LED's

EZ Debug-LED

Deze LED's geven de debug-status van het moederbord aan.

CPU - geeft aan dat de CPU niet wordt gedetecteerd of defect is.
DRAM - geeft aan dat DRAM niet wordt gedetecteerd of defect is.
VGA - geeft aan dat de GPU niet wordt gedetecteerd of defect is.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd

OS, stuurprogramma's en MSI Center installeren

Download en update de nieuwste hulpprogramma's en stuurprogramma's op www.msi.com

Windows 10/ Windows 11 installeren

1. Schakel de computer in.
2. Plaats de Windows 10/ Windows 11-installatieschijf/USB in uw computer.
3. Druk op de knop Restart (Opnieuw opstarten) op de computerbehuizing.
4. Druk op de F11-toets tijdens de computer POST (Power-On Self Test) om naar het Boot Menu te gaan.
5. Selecteer de Windows 10/ Windows 11-installatieschijf/USB in het Boot Menu.
6. Druk op een willekeurige toets als het scherm het bericht Press any key to boot from CD or DVD... (Druk op een willekeurige toets om op te starten vanaf CD of DVD...) weergeeft. Zo niet, sla deze stap dan over.
7. Volg de instructies op het scherm om Windows 10/ Windows 11 te installeren.

Stuurprogramma's installeren met MSI DUI

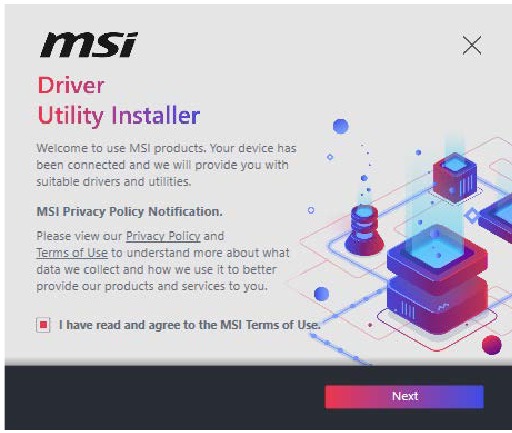

MSI DUI (Driver Utility Installer) moet via internet worden geïnstalleerd. Als u geen verbinding met internet kunt maken, raadpleegt u het gedeelte Installing Drivers with DVD/ USB Drive (Stuurprogramma's installeren met DVD/USB-station).

1. Start uw computer op in Windows 10/ Windows 11.
2. Selecteer Start > Instellingen > Windows Update en selecteer vervolgens Controleren op updates.
3. MSI DUI verschijnt automatisch.

4. Schakel het selectievakje I have read and agree to the MSI Terms of Use (Ik heb de MSI-gebruiksvoorwaarden gelezen en ga ermee akkoord) in en klik vervolgens op Next (Volgende).

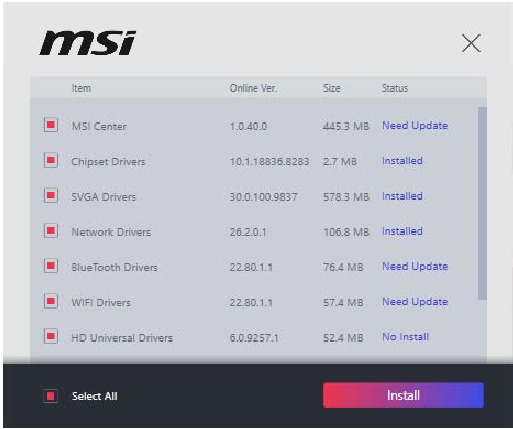

5. Schakel het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek in en klik op Install (Installeren) om MSI Center en stuurprogramma's te installeren. De installatievoortgang wordt onderaan weergegeven.

6. Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

De MSI DUI verschijnt slechts één keer. Als u het tijdens het proces annuleert of sluit, raadpleegt u het hoofdstuk Live Update van de MSI Center-handleiding om de stuurprogramma's te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de stuurprogramma's te downloaden.

Stuurprogramma's installeren met DVD/USB-station

1. Start uw computer op in Windows 10/ Windows 11.
2. Plaats de MSI®-stationsschijf in het optische station of plaats het MSI®-USB-station in de USB-poort.
3. Klik op de pop-upmelding Select to choose what happens with this disc (Selecteer om te kiezen wat er met deze schijf gebeurt) en selecteer vervolgens Run DVDSetup.exe (DVDSetup.exe uitvoeren) om het installatieprogramma te openen. Als u de AutoPlay-functie vanuit het Windows-configuratiescherm uitschakelt, kunt u nog steeds handmatig DVDSetup.exe uitvoeren vanaf het rootpad van de MSI DVD/USB-station.
4. Het installatieprogramma zoekt en vermeldt alle benodigde stuurprogramma's op het tabblad Drivers/Software.
5. Klik op de knop Install (Installeren) in de rechterbenedenhoek van het venster.
6. De installatie van de stuurprogramma's is dan bezig, nadat deze is voltooid, wordt u gevraagd om opnieuw op te starten.
7. Klik op de knop OK om te voltooien.
8. Start uw computer opnieuw op.

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en soepel software voor het maken van content kunt gebruiken. Hiermee kunt u ook LED-lichteffecten op pc's en andere MSI-producten bedienen en synchroniseren. Met MSI Center kunt u ideale modi aanpassen, de systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

MSI Center User Guide (MSI Center-gebruikershandleiding)
Als u meer informatie wilt over MSI Center, raadpleeg dan
http://download.msi.com/manual/mb/MSICENTER.pdf
of scan de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u hebt.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken, en het zal de BIOS in de toekomst volledig vervangen. De MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

• Snel opstarten - UEFI kan het besturingssysteem direct opstarten en het BIOS-zelftestproces overslaan. En elimineert ook de tijd om over te schakelen naar de CSM-modus tijdens POST.
• Ondersteuning voor harde schijfpartities groter dan 2 TB.
• Ondersteuning voor meer dan 4 primaire partities met een GUID Partition Table (GPT).
• Ondersteunt een onbeperkt aantal partities.
• Ondersteunt volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteunt veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat er geen malware met het opstartproces knoeit.

Incompatibele UEFI-gevallen

• 32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen Windows 10/ Windows 11 64-bits besturingssysteem.
• Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht verschijnen: There is no GOP (Graphics Output protocol) support detected in this graphics card (Er is geen GOP-ondersteuning (Graphics Output Protocol) gedetecteerd in deze grafische kaart).

We raden u aan deze te vervangen door een grafische kaart die GOP/UEFI ondersteunt of een CPU met geïntegreerde graphics te gebruiken voor een normale werking.

Hoe controleer ik de BIOS-modus?

1. Schakel uw computer in.
2. Druk op de toets Delete (Verwijderen) wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op de DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen) tijdens het opstarten op het scherm verschijnt.
3. Nadat u de BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.


BIOS-instellingen

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke systeemschade of opstartfouten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden regelmatig bijgewerkt voor betere systeemprestaties. De items kunnen enigszins afwijken van de nieuwste BIOS; daarom is de beschrijving alleen ter referentie. U kunt ook het HELP-informatiepaneel raadplegen voor de beschrijving van het BIOS-item.
• De BIOS-schermen, opties en instellingen variëren afhankelijk van uw systeem.

BIOS-instellingen openen

Druk op de toets Delete (Verwijderen) wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op de DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen) tijdens het opstarten op het scherm verschijnt.

Functietoets

F1:	Algemene helplijst
F2:	Een favoriet item toevoegen/verwijderen
F3:	Favorietenmenu openen
F4:	CPU-specificatiemenu openen
F5:	Memory-Z-menu openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen de geavanceerde modus en de EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijziging opslaan en opnieuw opstarten*
F12:	Maak een screenshot en sla deze op een USB-flashstation op (alleen FAT/FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS-gebruikershandleiding

Als u meer instructies wilt over het instellen van de BIOS, raadpleeg dan
http://download.msi.com/manual/mb/AMDX570BIOS.pdf
of scan de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u hebt.

BIOS resetten

Mogelijk moet u de standaard BIOS-instellingen herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

• Ga naar BIOS en druk op F6 om de geoptimaliseerde standaardwaarden te laden.
• Sluit de Clear CMOS-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte Clear CMOS-jumper voor het resetten van de BIOS.

BIOS bijwerken

BIOS bijwerken met M-FLASH

Voor het bijwerken:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. Sla het BIOS-bestand vervolgens op het USB-flashstation op.

BIOS bijwerken:

1. Plaats het USB-flashstation met het updatebestand in de USB-poort.
2. Raadpleeg de volgende methoden om de flashmodus te openen.
   • Start opnieuw op en druk tijdens POST op de toetsen Ctrl + F5 en klik op Ja om het systeem opnieuw op te starten.
     Press <Ctrl+F5> to activate M-Flash for BIOS update. (Druk op <Ctrl+F5> om M-Flash te activeren voor BIOS-update.)
   • Start opnieuw op en druk tijdens POST op de Del-toets om de BIOS te openen. Klik op de M-FLASH-knop en klik op Ja om het systeem opnieuw op te starten.

3. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
4. Klik op Ja wanneer u wordt gevraagd om het herstellen van de BIOS te starten.
5. Nadat het flashingproces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

De BIOS bijwerken met MSI Center

Voor het bijwerken:

• Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
• Sluit alle andere applicatiesoftware voordat u de BIOS bijwerkt.

Om de BIOS bij te werken:

1. Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
2. Selecteer Live Update en klik op de knop Advance (Geavanceerd).
3. Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
4. De installatieherinnering verschijnt en klik vervolgens op de knop Installeren.
5. Het systeem wordt automatisch opnieuw opgestart om de BIOS bij te werken.
6. Nadat het flashingproces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

BIOS bijwerken met de Flash BIOS-knop

1. Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI®-website.
2. Hernoem het BIOS-bestand naar MSI.ROM en sla het op in de root van het USB-opslagapparaat.
3. Sluit de voeding aan op CPU_PWR1 en ATX_PWR1. (Het is niet nodig om CPU en geheugen te installeren.)
4. Sluit het USB-opslagapparaat met het MSI.ROM-bestand aan op de Flash BIOS Port op het I/O-paneel aan de achterkant.
5. Druk op de Flash BIOS Button (Flash BIOS-knop) om de BIOS te flashen, en de LED begint te knipperen.
6. De LED wordt uitgeschakeld wanneer het proces is voltooid.

Technische ondersteuning

Als er een probleem is met uw systeem en er geen oplossing kan worden gevonden in de gebruikershandleiding, neem dan contact op met uw verkooppunt of lokale distributeur. U kunt ook de volgende hulpmiddelen raadplegen voor verdere begeleiding.

• Bezoek de MSI-website voor technische handleidingen, BIOS-updates, stuurprogramma-updates en andere informatie: http://www.msi.com
• Registreer uw product op: http://register.msi.com

Revisiegeschiedenis

• Versie 5.0, 2022/04, Eerste release.

Veiligheidsinformatie

• De onderdelen in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Volg de onderstaande instructies om een succesvolle computerassemblage te garanderen.
• Zorg ervoor dat alle componenten goed zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet start.
• Houd het moederbord aan de randen vast om te voorkomen dat u gevoelige componenten aanraakt.
• Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaad uzelf dan van statische elektriciteit door een ander metalen object aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatisch afgeschermde container of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing liggen.
• Start de computer niet op voordat de installatie is voltooid. Dit kan permanente schade aan de componenten veroorzaken, evenals letsel aan de gebruiker.
• Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de voeding uit en haal de stekker uit het stopcontact voordat u een computercomponent installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
  • Er is vloeistof in de computer doorgedrongen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet aan de praat krijgen volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60 °C (140 °F), dit kan het moederbord beschadigen.

Referenties

• MSI® HOW-TO install AMD AM4 CPU - YouTube
• MSI® HOW-TO install SATA HDD - YouTube
• MSI® HOW-TO Install graphics card on PCIe x16 slot with butterfly lock - YouTube
• MSI® HOW-TO install AMD AM4 CPU - YouTube
• MSI® HOW-TO install DDR4 memory - YouTube
• MSI® HOW-TO install front panel connectors (JFP1) - YouTube
• MSI® HOW-TO Install motherboard with torque screwdriver - YouTube
• MSI® HOW-TO install power supply connectors - YouTube
• MSI - Redirect
• MSI® HOW-TO install M.2 SSD - YouTube
• http://download.msi.com/manual/mb/MSICENTER.pdf
• http://download.msi.com/manual/mb/AMDX570BIOS.pdf
• Welcome to MSI Member Account Login | MSI Member Center

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI B550 GAMING GEN3 - Moederbordhandleiding

Beschikbare talen
