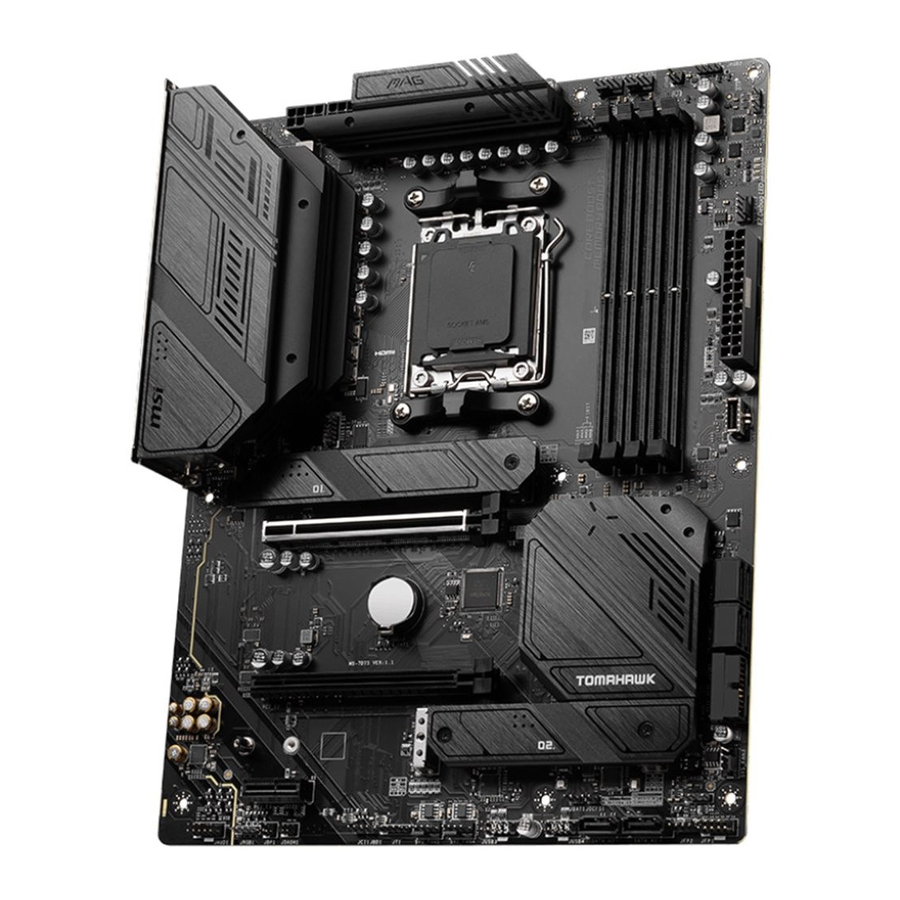

MSI MAG B650 TOMAHAWK WIFI - Handleiding moederbord

Snel aan de slag

Bedankt voor de aankoop van een nieuw moederbord van MSI®. Dit gedeelte "Snel aan de slag" biedt demonstratiediagrammen over het installeren van uw computer. Sommige installaties bieden ook videodemonstraties. Ga naar de URL om deze te bekijken met de webbrowser op uw telefoon of tablet. U kunt ook naar de URL linken door de QR-code te scannen.

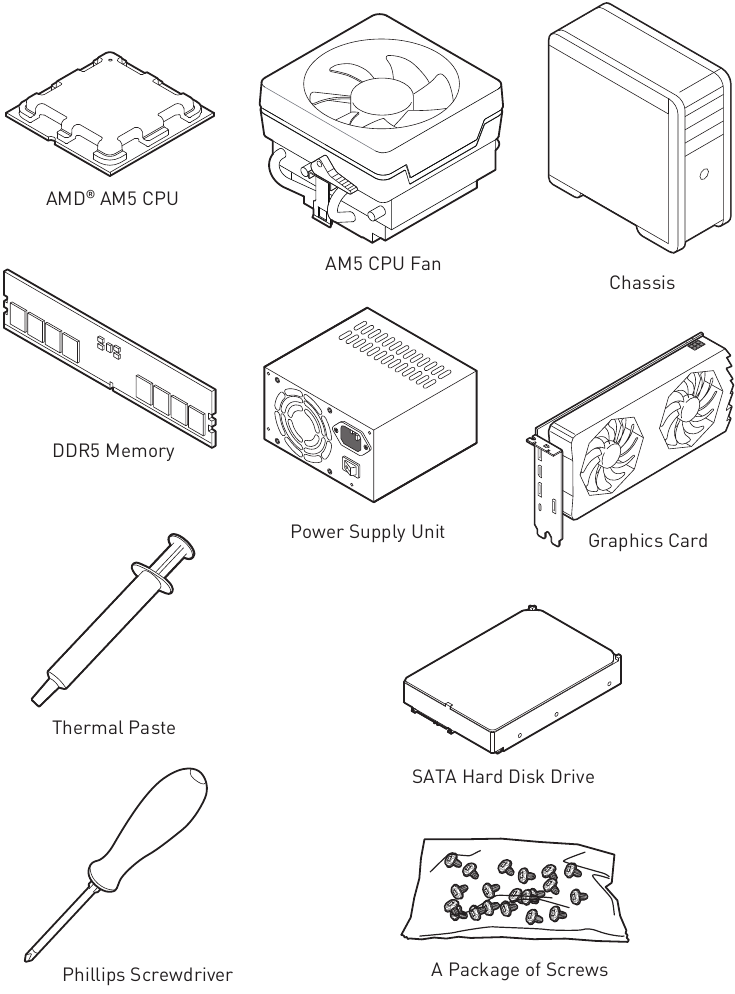

Gereedschap en componenten voorbereiden

Melding afstandhouder behuizing

Om schade aan het moederbord te voorkomen, is elke onnodige montage-afstandhouder tussen de moederbordcircuits en de computerbehuizing verboden. De waarschuwingsborden voor het buiten de zone houden van de afstandhouder van de behuizing worden op de achterkant van het moederbord (zoals hieronder weergegeven) gemarkeerd om als waarschuwing voor de gebruiker te dienen.

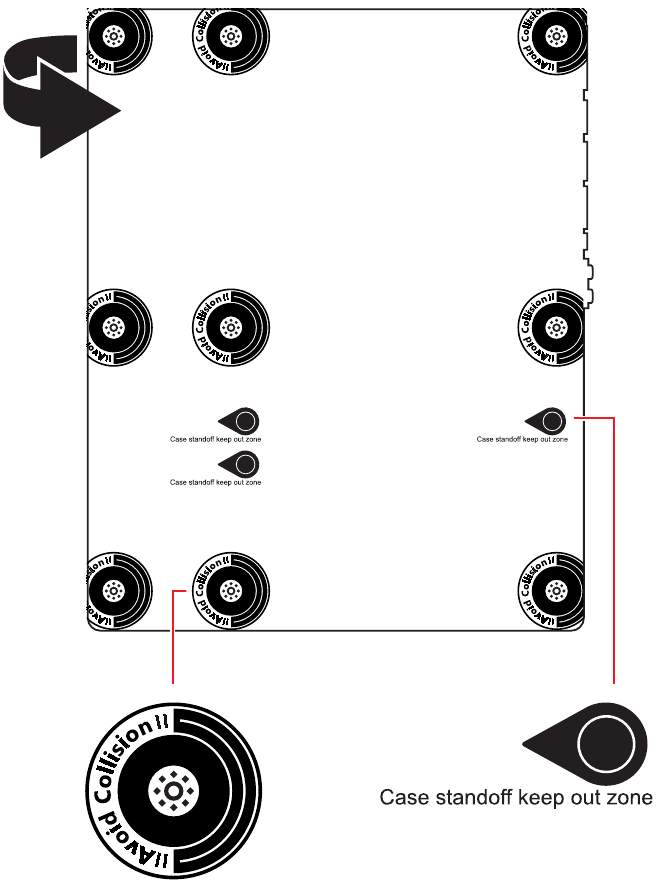

Melding botsing vermijden

Er is beschermende verf rond elk schroefgat gedrukt om te voorkomen dat onderdelen bekrast raken.

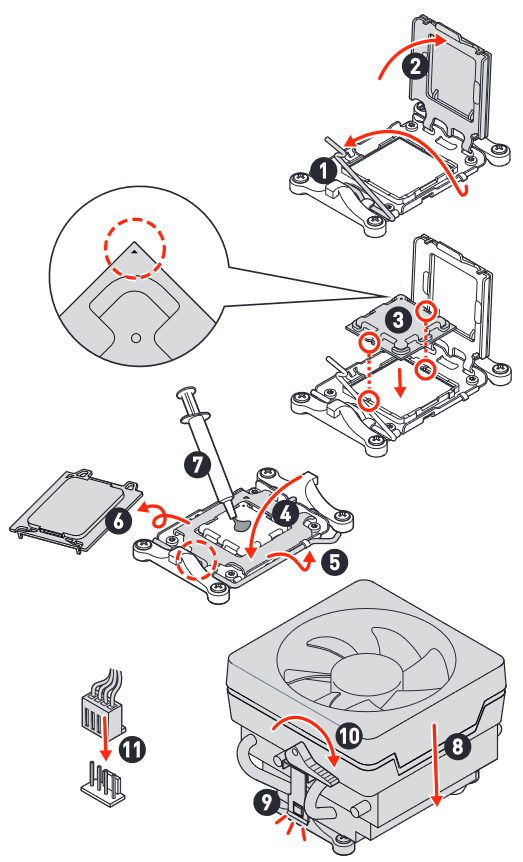

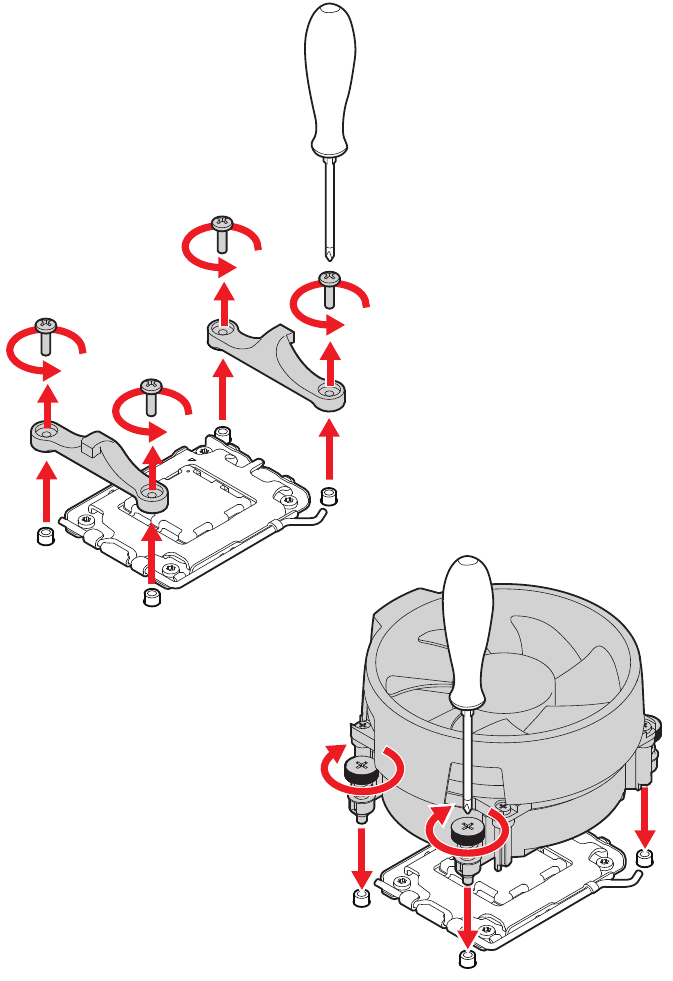

Een processor installeren

• https://youtu.be/effDU7exbmw


Als u het CPU-koellichaam van het schroeftype installeert, volg dan de onderstaande afbeelding om eerst de retentiemodule te verwijderen en vervolgens het koellichaam te installeren.

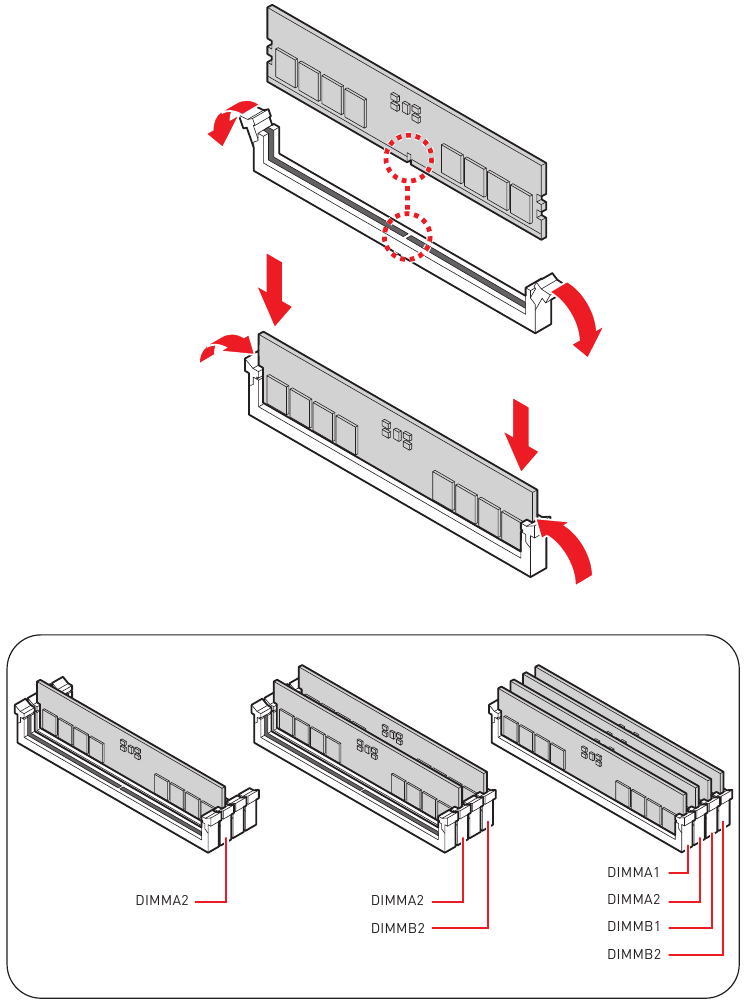

DDR5-geheugen installeren

• https://youtu.be/XiNmkDNZcZk

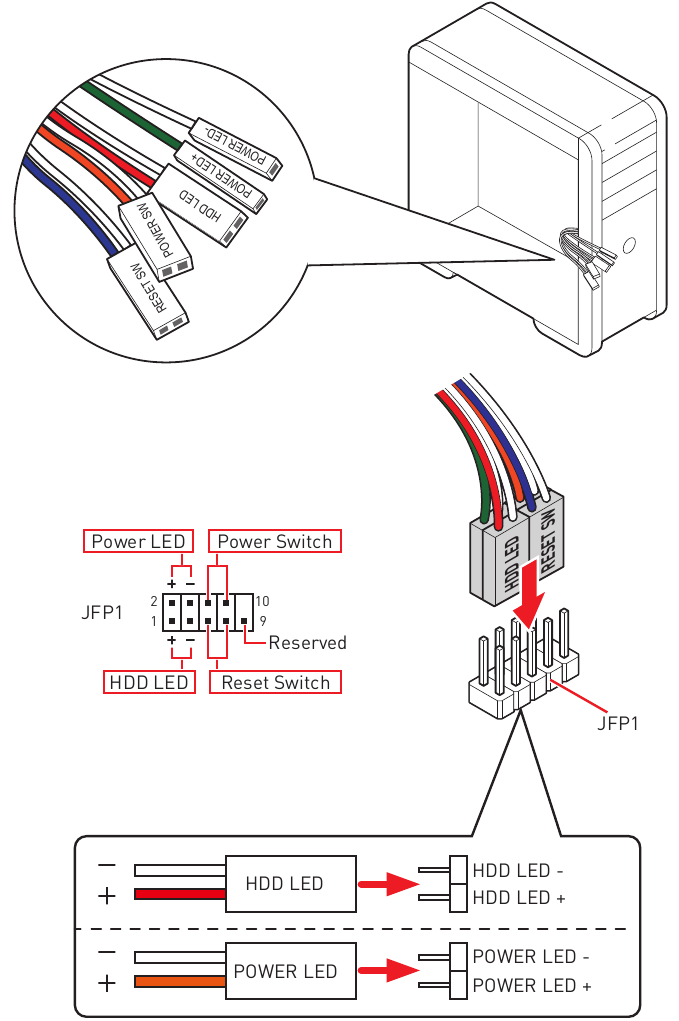

De header van het voorpaneel aansluiten

• http://youtu.be/DPELIdVNZUI

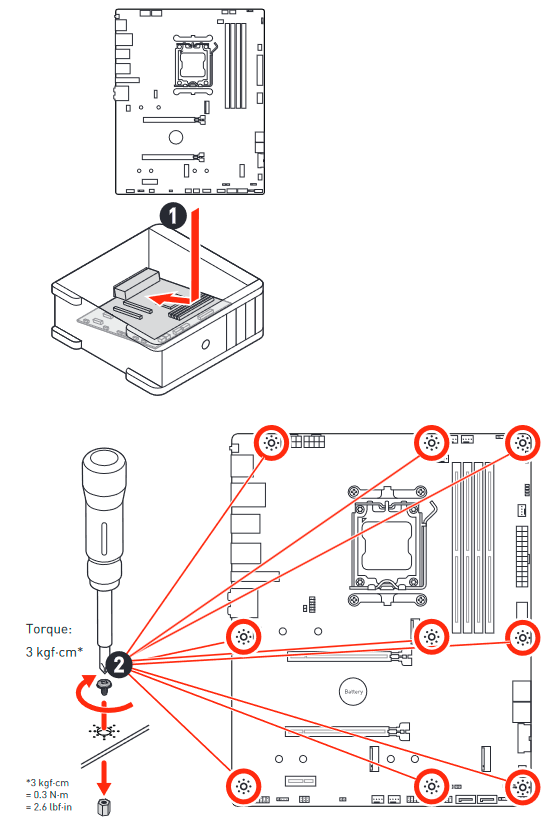

Het moederbord installeren

• https://youtu.be/wWI6Qt51Wnc

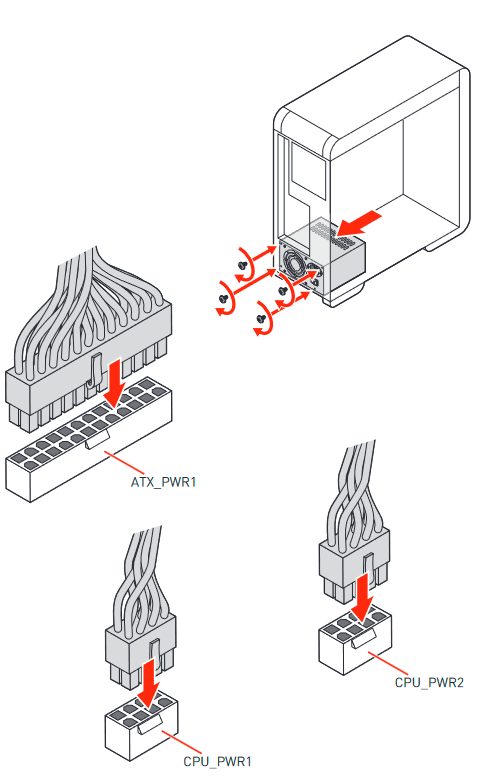

De stroomconnectoren aansluiten

• http://youtu.be/gkDYyR_83I4

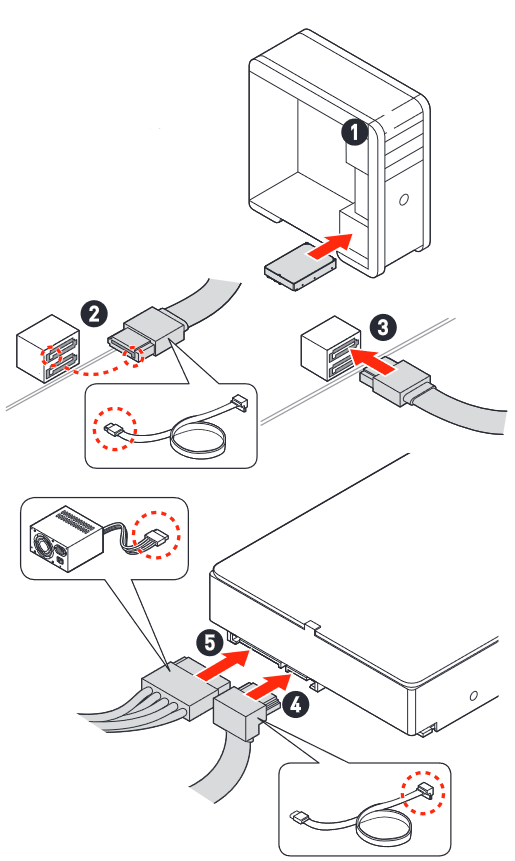

SATA-stations installeren

• http://youtu.be/RZsMpqxythc


Een grafische kaart installeren

• http://youtu.be/mG0GZpr9w_A

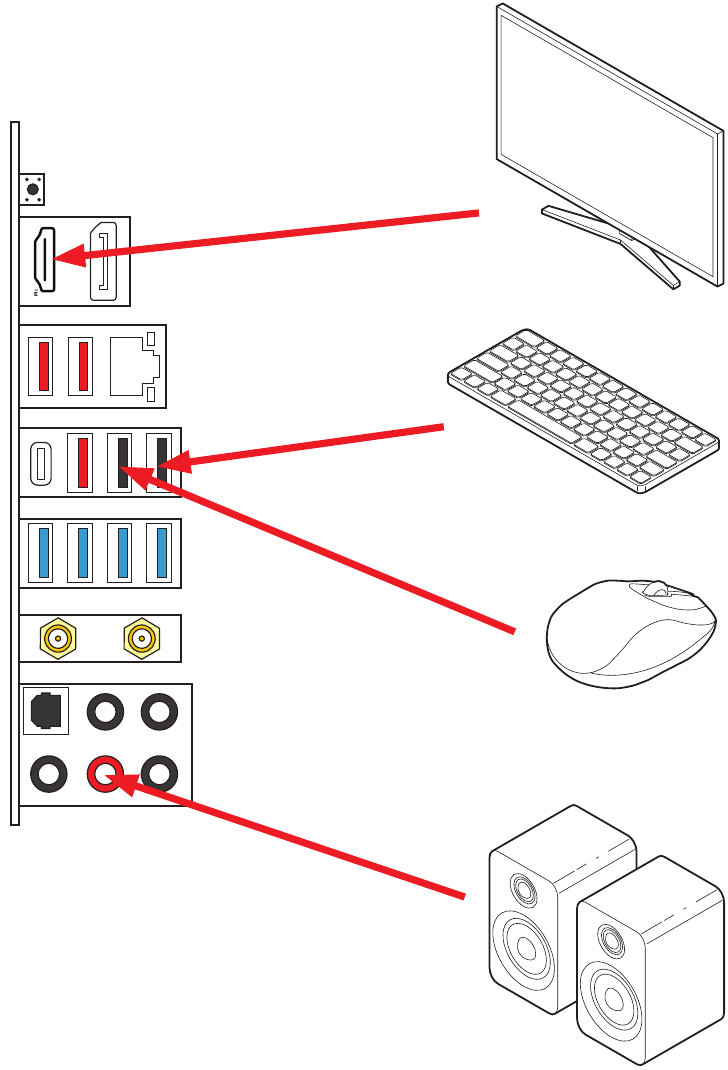

Randapparatuur aansluiten

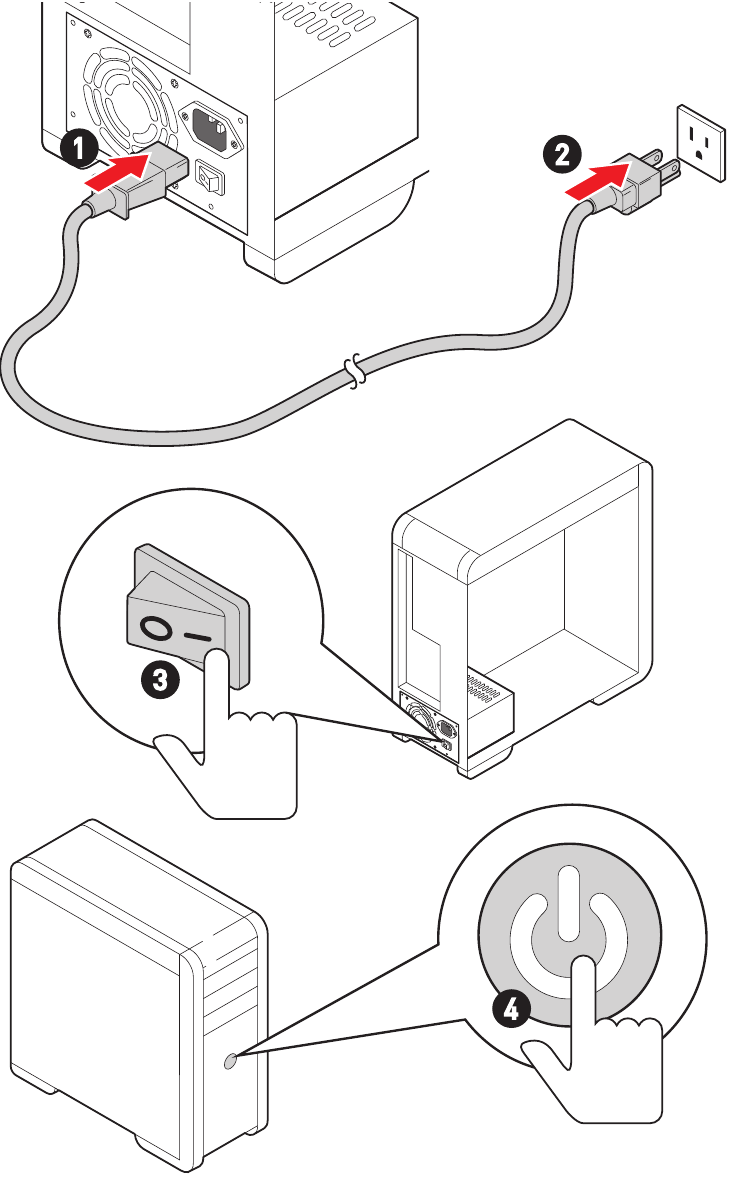

Inschakelen

Specificaties

CPU	Ondersteunt AMD Ryzen™ 7000-serie desktop processors* Processoraansluiting AM5 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus naarmate er nieuwe processors worden uitgebracht.
Chipset	AMD B650 Chipset
Geheugen	4x DDR5-geheugenslots, ondersteunen tot 192GB* Ondersteunt 1R 4800 MHz door JEDEC Maximale overklokfrequentie: 1DPC 1R Max. snelheid tot 6000+ MHz 1DPC 2R Max. snelheid tot 6000+ MHz 2DPC 1R Max. snelheid tot 6000+ MHz 2DPC 2R Max. snelheid tot 6000+ MHz Ondersteunt dual-channel modus Ondersteunt non-ECC, un-buffered geheugen Ondersteunt AMD EXPO * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslots	2x PCIe x16-slots Ondersteunt x16/x2 PCI_E1-slot (van CPU) Ondersteunt tot PCIe 4.0 x16 PCI_E2* (van B650-chipset) Ondersteunt tot PCIe 4.0 x2 1x PCIe x1-slot PCI_E3-slot (van B650-chipset) Ondersteunt tot PCIe 3.0 x1 * PCI_E2 & M2_3 delen de bandbreedte. PCI_E2 werkt op x2-snelheid en M2_3 werkt op x2-snelheid wanneer apparaten in beide slots worden geïnstalleerd.
Onboard Graphics	1x HDMI™ 2.1-poort met HDR, ondersteunt een maximale resolutie van 4K 60Hz*/ ** 1x DisplayPort 1.4-poort met HBR3, ondersteunt een maximale resolutie van 8K 60Hz*/ ** *Alleen beschikbaar op processors met geïntegreerde graphics. ** Grafische specificaties kunnen variëren, afhankelijk van de geïnstalleerde CPU.
SATA-poorten	6x SATA 6Gb/s-poorten (van B650-chipset) SATA_1_2/ SATA_3_4 (van B650-chipset) SATA_A1_A2 (van ASM1061)
M.2 SSD-slots	3x M.2-slots (Key M) M2_1 & M2_2-slot (van CPU) Ondersteunt tot PCIe 4.0 x4 M2_1 ondersteunt 2280/ 22110 opslagapparaten M2_2 ondersteunt 2260/ 2280 opslagapparaten M2_3-slot (van B650-chipset) Ondersteunt tot PCIe 4.0 x4* Ondersteunt 2260/ 2280 opslagapparaten * M2_3 & PCI_E2 delen de bandbreedte. M2_3 werkt op x2-snelheid en PCI_E2 werkt op x2-snelheid wanneer apparaten in beide slots worden geïnstalleerd.
RAID	Ondersteunt RAID 0, RAID 1 en RAID 10 voor SATA-opslagapparaten* Ondersteunt RAID 0, RAID 1 en RAID 10 voor M.2 NVMe-opslagapparaten * SATA_A1 & SATA_A2 ondersteunen geen RAID-functie.
Audio	Realtek® ALC4080 Codec 7.1-kanaals USB High Performance Audio Ondersteunt tot 32-bits/384kHz afspelen op het voorpaneel Ondersteunt S/PDIF-uitgang
LAN	1x Realtek 8125BG 2.5Gbps LAN-controller
Wireless LAN & Bluetooth®	AMD® Wi-Fi 6E RZ616 De draadloze module is vooraf geïnstalleerd in het M.2-slot (Key-E) Ondersteunt MU-MIMO TX/RX 6Eenmaal ondersteunt 20MHz, 40MHz, 80Mhz, 160Mhz bandbreedte in 2,4GHz/ 5GHz of 6GHz-banden* Ondersteunt 802.11 a/ b/ g/ n/ ac/ ax Ondersteunt Bluetooth® 5.2** * Wi-Fi 6E 6GHz kan afhangen van de regelgeving van elk land en is gereed in Windows 10 21H1 en Windows 11. ** Bluetooth 5.2 is gereed in Windows 10 21H1 en Windows 11.
Stroomconnectoren	1x 24-pins ATX-hoofdstroomconnector 2x 8-pins EPS 12V-stroomconnectoren
Interne USB-connectoren	AMD® B650 Chipset 1x USB 3.2 Gen 2 10Gbps Type-C-connector 1x USB 3.2 Gen 1 5Gbps-connector Ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0-connectoren Ondersteunt extra 4 USB 2.0-poorten
Ventilatorconnectoren	1x 4-pins CPU-ventilatorconnector 1x 4-pins waterpompventilatorconnector 6x 4-pins systeemventilatorconnectoren
Systeemconnectoren	1x audio-connector op het voorpaneel 2x systeem paneel connectoren 1x Chassis Intrusion-connector 1x TPM-moduleconnector 1x Tuning Controller-connector
Jumpers	1x Clear CMOS-jumper
LED-functies	2x 4-pins RGB LED-connector 2x 3-pins ARGB_V2 LED-connectoren 4x EZ Debug LED
Connectoren op het achterpaneel	1x Flash BIOS-knop 1x DisplayPort 1x HDMI™-poort 3x USB 3.2 Gen 2 10Gbps Type-A-poorten (van CPU) 1x USB 3.2 Gen 2x2 20Gbps Type-C-poort (van B650-chipset) 4x USB 3.2 Gen 1 5Gbps Type-A-poorten (van B650-chipset) 2x USB 2.0 Type-A-poorten (van B650-chipset) 1x LAN (RJ45)-aansluiting 2x Wi-Fi-antenneconnectoren 5x audio-aansluitingen 1x optische S/PDIF-uitgangsconnector
I/O-controller	NUVOTON NCT6687D-R Controller Chip
Hardwaremonitor	CPU/systeem/chipset temperatuurdetectie CPU/systeem/pomp ventilator snelheidsdetectie CPU/systeem/pomp ventilatorsnelheidsregeling
Vormfactor	ATX-vormfactor 12 inch x 9,6 inch (304 mm x 243 mm)
BIOS-functies	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.4 Meertalig
Software	Stuurprogramma's ∙ MSI Center MSI APP Player (BlueStacks) CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition

Speciale functies

MSI Center-functies

• Gamingmodus
• Slimme prioriteit
• Game hoogtepunten
• Mystic Light
• Ambient Link
• Frozr AI-koeling
• Gebruikersscenario
• Echte kleur
• Live Update
• Hardwarebewaking
• Super Charger
• Apparaatsnelheid verhogen
• Slimme beeldbrowser
• MSI Companion
• Systeemdiagnose

Thermische functies

• Uitgebreid koellichaamontwerp
• M.2 Shield Frozr
• K7 MOSFET thermische pad / Extra spoel pad
• Ventilatorheaders (CPU + POMP + SYSTEEM)

Prestaties

• Core Boost
• VRM-stroomontwerp
• Dubbele CPU-stroom
• Geheugenboost
• Lightning Gen 4 PCI-E / M.2-slot
• USB Type-C aan de voorkant
• Server Grade PCB
• 2oz koperen verdikte PCB

DIY-vriendelijk

• PCI-E stalen pantser
• Vooraf geïnstalleerd I/O-schild
• EZ M.2 Clips
• EZ DEBUG LED
• EZ LED-bediening
• Flash BIOS-knop

Audio

• Audio Boost 5

RGB-ondersteuning

• Mystic Light-uitbreiding (RGB)
• Mystic Light-uitbreiding (ARGB_V2)
• Ondersteuning voor omgevingsapparaten

BIOS

• Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van uw moederbordpakket. Het zou het volgende moeten bevatten:

Board

• 1x Moederbord

Documentatie

• 1x Snelinstallatiegids
• 1x Wettelijke kennisgeving Europese Unie

Kabels

• 1x SATA 6Gb/s-kabel

Accessoires

• 1x Wi-Fi-antenneset
• 2x EZ M.2 Clip-pakketten (1 set/pak)
• 1x Kabelsticker

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw winkelier.

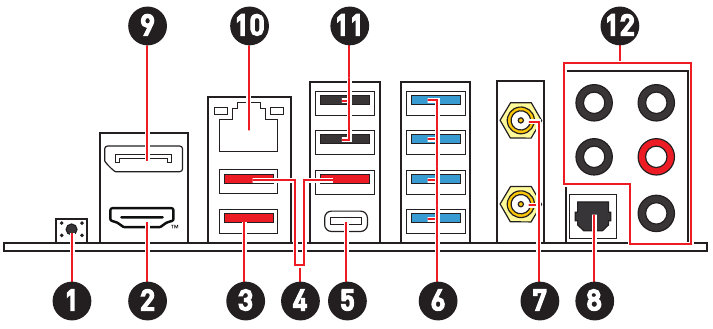

Aansluitingen achterpaneel

Item	Beschrijving
1	Flash BIOS button (Flash BIOS-knop) - Raadpleeg de instructies voor het bijwerken van BIOS met de Flash BIOS Button (Flash BIOS-knop).
2	HDMI™-poort
3	USB 3.2 Gen 2 10Gbps Type-A-poort (van CPU) ∙ Flash BIOS-poort
4	USB 3.2 Gen 2 10Gbps Type-A-poort (van CPU)
5	USB 3.2 Gen 2x2 20Gbps Type-C-poort (van B650-chipset)
6	USB 3.2 Gen 1 5Gbps Type-A-poorten (van B650-chipset)
7	Wi-Fi-antenneconnectoren
8	Optische S/PDIF-uitgang
9	DisplayPort
10	2.5 Gbps LAN-poort
11	USB 2.0 Type-A-poort (van B650-chipset)
12	Audioaansluitingen

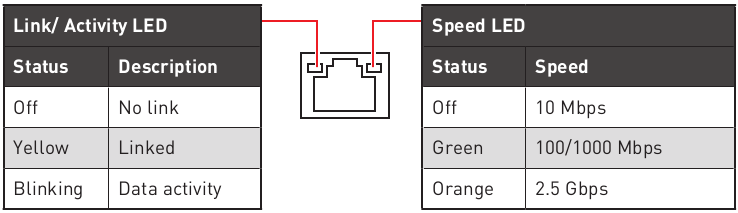

LED-statustabel LAN-poort

Aansluiting van audioaansluitingen

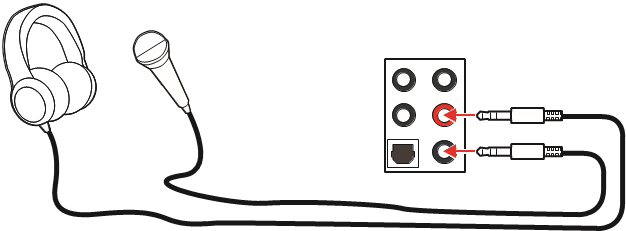

Audioaansluitingen op hoofdtelefoon- en microfoondiagram

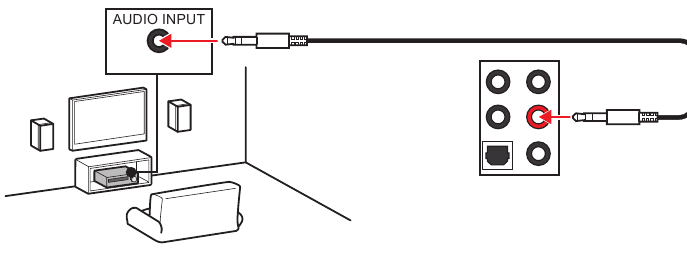

Audioaansluitingen op stereoluidsprekerdiagram

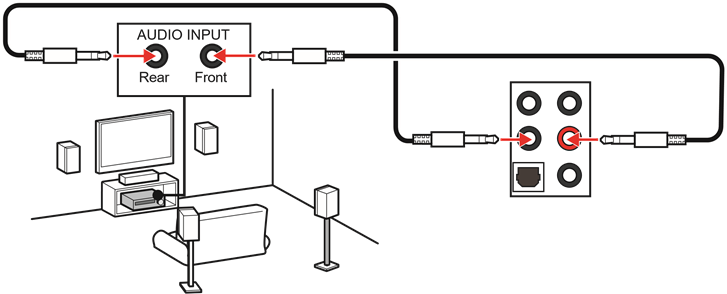

Audioaansluitingen op 4-kanaals luidsprekerdiagram

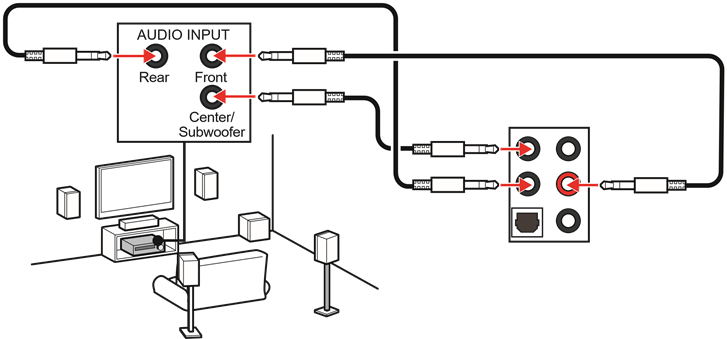

Audioaansluitingen op 5.1-kanaals luidsprekerdiagram

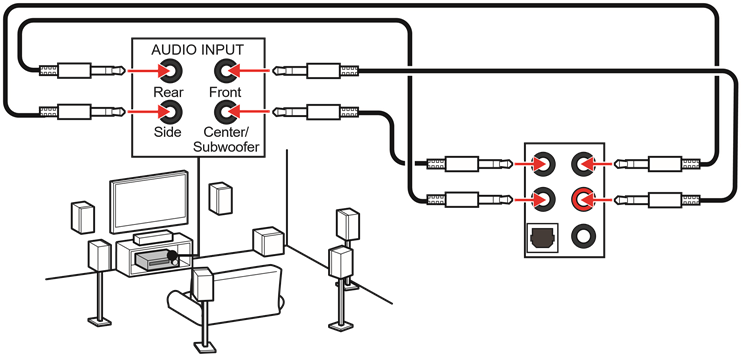

Audioaansluitingen op 7.1-kanaals luidsprekerdiagram

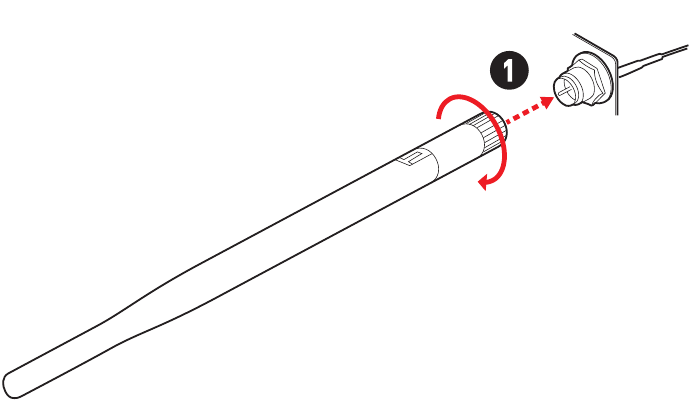

Antennes installeren

1. Schroef de antennes stevig vast aan de antenneconnectoren, zoals hieronder wordt weergegeven.

2. Richt de antennes.

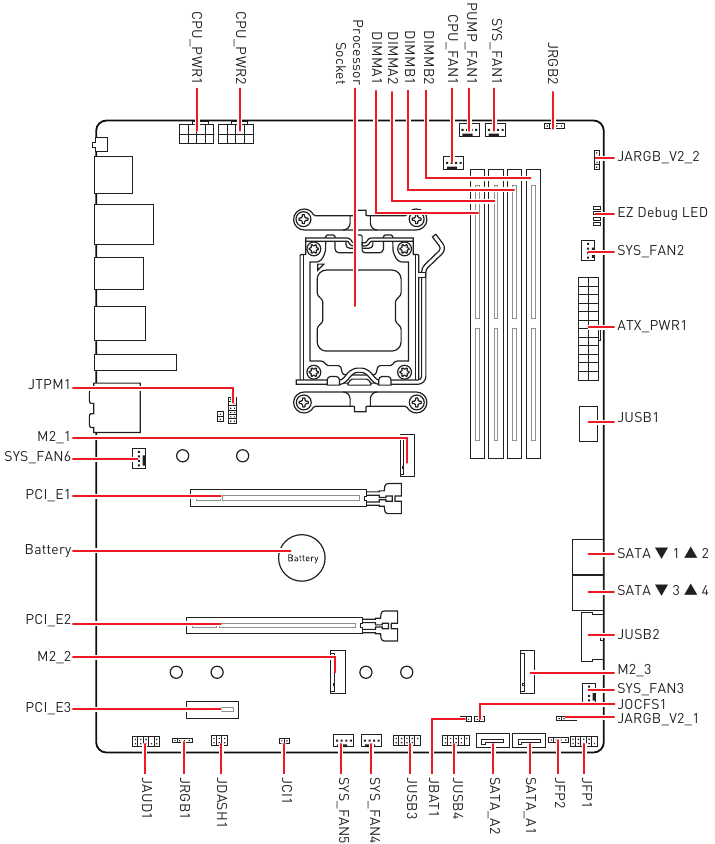

Overzicht van componenten

CPU-socket

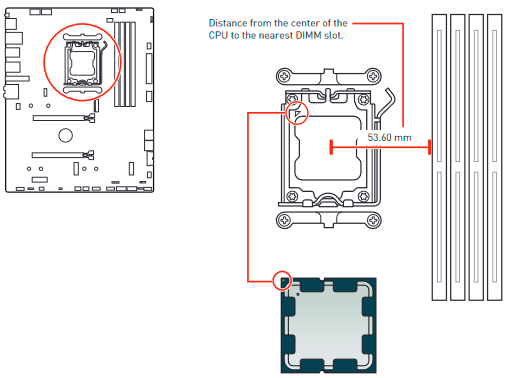

Introductie tot de AM5 CPU

Het oppervlak van de AM5 CPU heeft twee inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1 indicator.

• Haal altijd de stekker uit het stopcontact voordat u de CPU installeert of verwijdert.
• Bewaar de beschermkap van de CPU na de installatie van de processor. MSI behandelt alleen Return Merchandise Authorization (RMA)-aanvragen als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
• Vergeet niet om altijd een CPU-koeler te installeren bij het installeren van een CPU. Een CPU-koeler is noodzakelijk om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
• Controleer of de CPU-koeler een goede afdichting met de CPU heeft gevormd voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.
• Wanneer de CPU niet is geïnstalleerd, bescherm dan altijd de pinnen van de CPU-socket door de socket af te dekken met de plastic kap.
• Als u een afzonderlijke CPU en koeler/koeler hebt gekocht, raadpleeg dan de documentatie in de koeler/koeler-verpakking voor meer informatie over de installatie.
• Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten overklokken kunnen verdragen. Elke poging om buiten de productspecificaties te werken wordt afgeraden. MSI® garandeert geen schade of risico's veroorzaakt door onvoldoende werking buiten de productspecificaties.

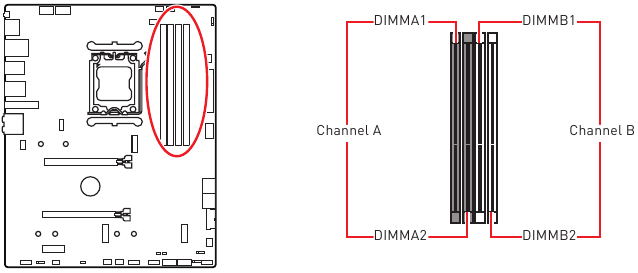

DIMM-sleuven

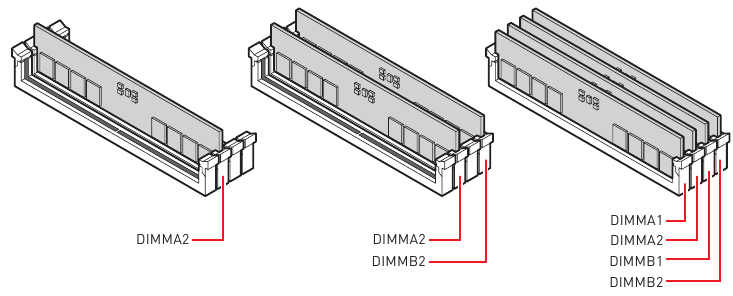

Aanbeveling voor de installatie van geheugenmodules

• Plaats de geheugenmodules altijd eerst in de DIMMA2-sleuf.
• Om de stabiliteit van het systeem in Dual channel-modus te garanderen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
• Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij het overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency (DRAM-frequentie) om de geheugenfrequentie in te stellen als u het geheugen op de aangegeven of een hogere frequentie wilt laten werken.
• Het wordt aanbevolen om een efficiënter geheugenkoelsysteem te gebruiken voor de installatie van volledige DIMM's of overklokken.
• De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
• Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

PCI_E1~3: PCIe-uitbreidingssleuven

PCI_E1: PCIe 4.0 x16 (van CPU)
PCI_E2: PCIe 4.0 x2 (van B650-chipset)
PCI_E3: PCIe 3.0 x1 (van B650-chipset)

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel zoals MSI Graphics Card Bolster gebruiken om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.
• Voor een enkele PCIe x16-uitbreidingskaartinstallatie met optimale prestaties wordt aanbevolen om de PCI_E1-sleuf te gebruiken.
• Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakel dan altijd de voeding uit en trek de stekker van de voeding uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren of er noodzakelijke extra hardware- of softwarewijzigingen zijn.
• PCI_E2 & M2_3 delen de bandbreedte. PCI_E2 draait op x2-snelheid en M2_3 draait op x2-snelheid wanneer apparaten in beide sleuven worden geïnstalleerd.

M2_1~3: M.2-sleuven (Key M)

Als uw M.2 SSD een eigen koeler heeft, verwijder dan de M.2-plaat of rubberen kubus in de M.2-sleuf voordat u de M.2 SSD installeert. Installeer de koeler die bij uw moederbord is geleverd niet opnieuw.

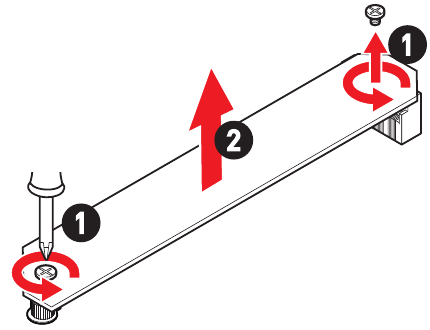

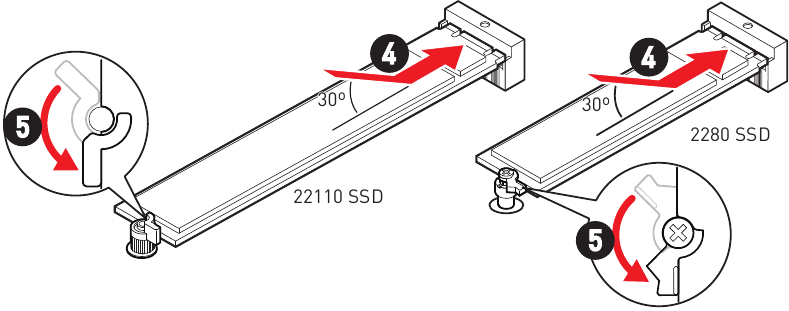

M.2-module in de M2_1-sleuf installeren

1. Draai de schroeven van de M.2 Shield Frozr-koeler los.
2. Til de M.2 Shield Frozr-koeler op en verwijder deze.

3. Als u een 22110 M.2 SSD wilt installeren, verwijder dan de EZ M.2 Clip-kit in het 2280-schroefgat. Sla deze stap over als u een 2280 SSD installeert.

4. Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.
5. Draai de EZ M.2 Clip om de M.2 SSD te bevestigen.

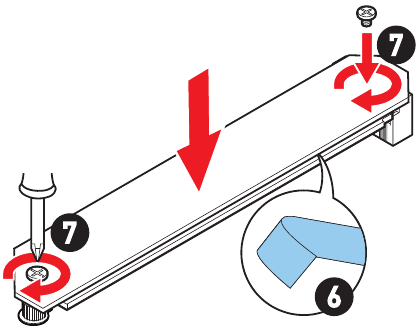

6. Verwijder de beschermfolie van de thermische pad onder de M.2 Shield Frozr-koeler.
7. Plaats de M.2 Shield Frozr-koeler terug en zet hem vast.


M.2-module in de M2_2-sleuf installeren

1. Als u een 2260 M.2 SSD wilt installeren, installeer dan de meegeleverde EZ M.2 Clip-kit in het 2260-schroefgat. Sla deze stap over als u een 2280 SSD installeert.

2. Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.
3. Draai de EZ M.2 Clip om de M.2 SSD te bevestigen.

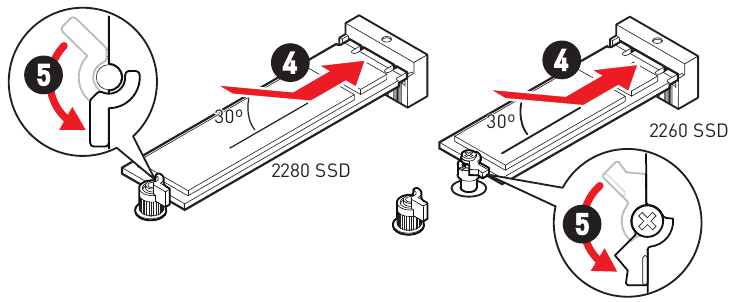

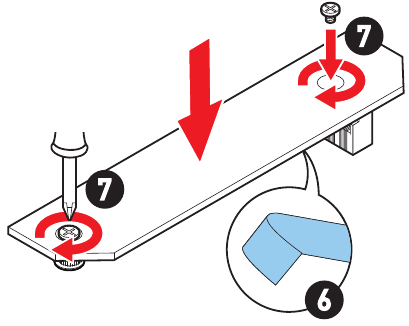

M.2-module in de M2_3-sleuf installeren

1. Draai de schroeven van de M.2 Shield Frozr-koeler los.
2. Til de M.2 Shield Frozr-koeler op en verwijder deze.

3. Als u een 2260 M.2 SSD wilt installeren, installeer dan de meegeleverde EZ M.2 Clip-kit in het 2260-schroefgat. Sla deze stap over als u een 2280 SSD installeert.

4. Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.
5. Draai de EZ M.2 Clip om de M.2 SSD te bevestigen.

6. Verwijder de beschermfolie van de thermische pad onder de M.2 Shield Frozr-koeler.
7. Plaats de M.2 Shield Frozr-koeler terug en zet hem vast.


PCI_E2 & M2_3 delen de bandbreedte. PCI_E2 draait op x2-snelheid en M2_3 draait op x2-snelheid wanneer apparaten in beide sleuven worden geïnstalleerd.

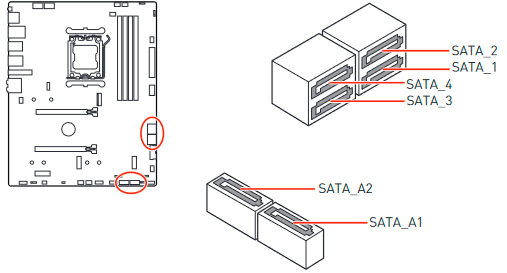

SATA_1~4,A1~A2: SATA 6Gb/s-connectoren

Dit zijn de interfacepoorten voor SATA 6Gb/s. Elke connector kan op één SATA-apparaat worden aangesloten.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de overdracht.
• SATA-kabels hebben aan beide zijden van de kabel identieke stekkers. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

JDASH1: Tuning Controller-connector

Deze connector wordt gebruikt om een optionele Tuning Controller-module aan te sluiten.

1	No Pin	2	NC
3	MCU_SMB_SCL_M	4	MCU_SMB_SDA_M
5	VCC5	6	Ground

JAUD1: Front-audioaansluiting

Met deze aansluiting kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	MIC L	2	Aarde
3	MIC R	4	NC
5	Hoofdtelefoon R	6	MIC-detectie
7	SENSE_SEND	8	Geen pin
9	Hoofdtelefoon L	10	Hoofdtelefoon-detectie

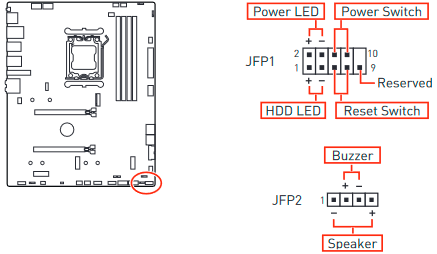

JFP1, JFP2: Front-paneelaansluitingen
De JFP1-aansluiting regelt de stroom aan, reset en de LED's op uw pc-behuizing/chassis. Met de headers Power Switch/Reset Switch kunt u de aan/uit-knop/resetknop aansluiten. De Power LED-header sluit aan op het LED-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-aansluiting is voor zoemer en luidspreker. Raadpleeg de onderstaande afbeeldingen om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat Power LED en HDD LED een positieve en negatieve verbinding hebben. U moet de kabel aansluiten op de bijbehorende positieve en negatieve poort op het moederbord. Anders werken de LED's niet goed.

CPU_PWR1~2, ATX_PWR1: Voedingsaansluitingen
Met deze aansluitingen kunt u een ATX-voeding aansluiten.

CPU_PWR1~2

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Aarde
3	Aarde	4	Aarde
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	+3.3V	2	+3.3V
3	Aarde	4	+5V
5	Aarde	6	+5V
7	Aarde	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Aarde	16	PS-ON#
17	Aarde	18	Aarde
19	Aarde	20	Res
21	+5V	22	+5V
23	+5V	24	Aarde

Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een juiste ATX-voeding om een stabiele werking van het moederbord te garanderen.

JCI1: Chassis Intrusion-aansluiting
Met deze aansluiting kunt u de kabel van de chassisintrusion-schakelaar aansluiten.

Normaal (standaard)

Activeer de chassisintrusion-gebeurtenis

Chassisintrusion-detector gebruiken

1. Sluit de JCI1-aansluiting aan op de chassisintrusion-schakelaar/-sensor op het chassis.
2. Sluit de chassisdeksel.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Stel Chassis Intrusion in op Enabled (Ingeschakeld).
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.
6. Zodra de chassisdeksel weer wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De chassisintrusion-waarschuwing resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Stel Chassis Intrusion in op Reset (Resetten).
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.

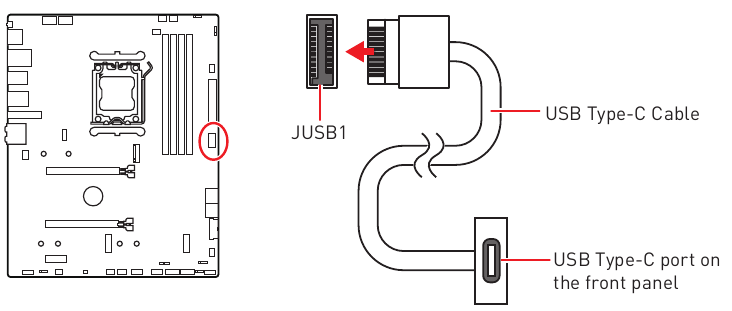

JUSB1: USB 3.2 Gen 2 Type-C-aansluiting
Met deze aansluiting kunt u de USB 3.2 Gen 2 10Gbps Type-C-aansluiting op het voorpaneel aansluiten. De aansluiting heeft een foolproof ontwerp. Wanneer u de kabel aansluit, zorg er dan voor dat u deze in de juiste richting aansluit.

JUSB2: USB 3.2 Gen 1-aansluiting
Met deze aansluiting kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Stroom	2	USB3_RX_DN
3	USB3_RX_DP	4	Aarde
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Aarde	8	USB2.0-
9	USB2.0+	10	Aarde
11	USB2.0+	12	USB2.0-
13	Aarde	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Aarde
17	USB3_RX_DP	18	USB3_RX_DN
19	Stroom	20	Geen pin

Houd er rekening mee dat de stroom- en aardpinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.

JUSB3~4: USB 2.0-aansluitingen
Met deze aansluitingen kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Aarde	8	Aarde
9	Geen pin	10	NC

• Houd er rekening mee dat de VCC- en aardpinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het hulpprogramma MSI Center.

JOCFS1: Veilige opstartjumper
Deze jumper wordt gebruikt voor Safe Boot (Veilig opstarten). Eenmaal ingeschakeld, start het systeem op met de standaardinstellingen en een lagere PCIe-modus (vanaf de CPU).

Normaal (standaard)
Opstarten met de opgeslagen BIOS-instellingen.

Ingeschakeld
Pas de standaard BIOS-instellingen toe en verlaag de PCIe-modus (vanaf de CPU) voor veilig opstarten

JTPM1: TPM-moduleaansluiting
Deze aansluiting is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer informatie en toepassingen.

Pin	Signaalnaam	Pin	Signaalnaam
1	SPI-stroom	2	SPI-chipselectie
3	Master In Slave Out (SPI-gegevens)	4	Master Out Slave In (SPI-gegevens)
5	Gereserveerd	6	SPI-klok
7	Aarde	8	SPI-reset
9	Gereserveerd	10	Geen pin
11	Gereserveerd	12	Interrupt-aanvraag

De JTPM-aansluiting bevindt zich onder het WMOS-koellichaam. Verwijder het koellichaam voordat u de TPM-module installeert.

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Ventilatoraansluitingen
Ventilatoraansluitingen kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. PWM-modus ventilatoraansluitingen bieden een constante 12V-uitgang en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. DC-modus ventilatoraansluitingen regelen de ventilatorsnelheid door de spanning te wijzigen. De ventilatoraansluitingen in de automatische modus kunnen automatisch de PWM- en DC-modus detecteren.
U kunt ventilatoren bedienen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen op uw ventilatortype. Vink de Smart Fan Mode (Slimme ventilatormodus) aan, de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode (Slimme ventilatormodus) uit, de ventilator draait op maximale snelheid.

Zorg ervoor dat de ventilatoren goed werken na het schakelen tussen de PWM/DC-modus.

Pin-definitie PWM-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	+12V
3	Sense	4	Snelheidsregelsignaal

Pin-definitie DC-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Spanningsregeling
3	Sense	4	NC

Specificaties ventilatoraansluiting

Aansluiting	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	Automatische modus	3A	36W
PUMP_FAN1	PWM-modus	3A	36W
SYS_FAN1~6	DC-modus	2A	24W

JBAT1: Clear CMOS (BIOS resetten) Jumper

Er is een CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

Gegevens bewaren (standaard)

CMOS wissen/BIOS resetten

BIOS resetten naar standaardwaarden

1. Schakel de computer uit en haal het netsnoer uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te overbruggen.
3. Verwijder de jumperkap van JBAT1.
4. Steek het netsnoer in het stopcontact en schakel de computer in.

BAT1: CMOS-batterij

Als de CMOS-batterij leeg is, wordt de tijd in het BIOS gereset en gaan de gegevens van de systeemconfiguratie verloren. In dit geval moet u de CMOS-batterij vervangen.

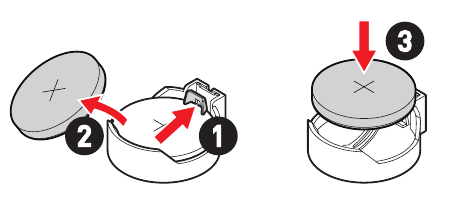

CMOS-batterij vervangen

1. Duw de borgclip om de batterij los te maken.
2. Verwijder de batterij uit de houder.
3. Installeer de nieuwe CR2032-knoopcelbatterij met het +-teken naar boven gericht. Zorg ervoor dat de houder de batterij stevig vasthoudt.


BUITEN BEREIK VAN KINDEREN HOUDEN

• Inslikken kan leiden tot chemische brandwonden, perforatie van zacht weefsel en kan de dood tot gevolg hebben.
• Ernstige brandwonden kunnen optreden binnen 2 uur na inname.
• Als u denkt dat er batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.

JRGB1~2: RGB LED-aansluitingen
Met de JRGB-aansluiting kunt u de 5050 RGB LED-strips 12V aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	+12V	2	G
3	R	4	B

RGB LED-stripaansluiting

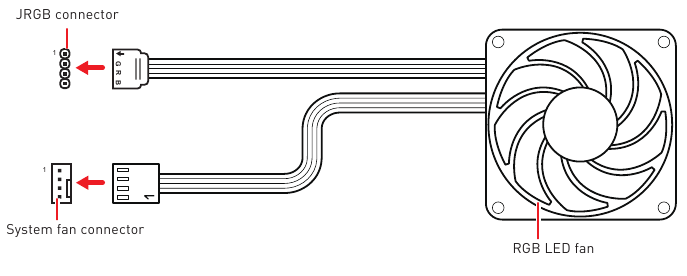

RGB LED-ventilatoraansluiting
1

• De JRGB-aansluiting ondersteunt maximaal 2 meter ononderbroken 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
• Schakel altijd de voeding uit en haal het netsnoer uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de verlengde LED-strip te bedienen.

JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED-aansluitingen
Met de JARGB_V2-aansluitingen kunt u de ARGB Gen2- en de ARGB-gebaseerde LED-strips aansluiten. De JARGB_V2-aansluiting ondersteunt maximaal 240 individueel adresseerbare RGB LED's met een maximaal vermogen van 3A (5V).

JARGB_V2_1

JARGB_V2_2

Pin	Signaalnaam	Pin	Signaalnaam
1	+5V	2	Gegevens
3	Geen pin	4	Aarde

Adresseerbare RGB LED-stripaansluiting

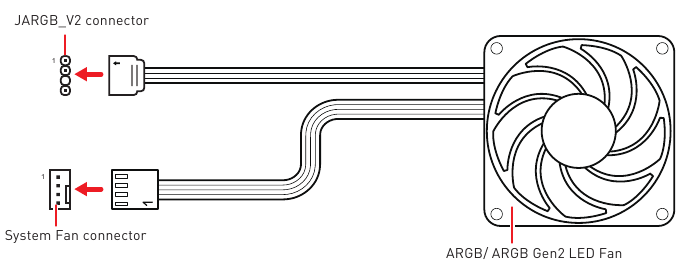

Adresseerbare RGB LED-ventilatoraansluiting

Sluit niet het verkeerde type LED-strips aan. De JRGB-aansluiting en de JARGB_V2-aansluiting leveren verschillende spanningen en het aansluiten van de JARGB_V2 5V LED-strip op de JRGB-aansluiting zal schade aan de LED-strip veroorzaken.

• Als u ARGB Gen1- en ARGB Gen2 LED-strips op dezelfde aansluiting aansluit, kan dit problemen veroorzaken. Meng ARGB Gen1- en ARGB Gen2 LED-strips niet door elkaar.
• Het wordt aanbevolen om LED-strips met dezelfde specificatie te installeren om de beste effecten te bereiken.
• Schakel altijd de voeding uit en haal het netsnoer uit het stopcontact voordat u de adresseerbare RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de verlengde LED-strip te bedienen.

Onboard-leds

EZ Debug-led

Deze leds geven de status aan van de belangrijkste componenten tijdens het opstarten van het systeem.

CPU - geeft aan dat de CPU niet wordt gedetecteerd of niet werkt.
DRAM - geeft aan dat DRAM niet wordt gedetecteerd of niet werkt.
VGA - geeft aan dat de GPU niet wordt gedetecteerd of niet werkt.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd

Besturingssysteem, stuurprogramma's en MSI Center installeren

Download en update de nieuwste hulpprogramma's en stuurprogramma's op www.msi.com

Windows 10/ Windows 11 installeren

1. Schakel de computer in.
2. Plaats de Windows 10/ Windows 11 installatie-cd/USB in uw computer.
3. Druk op de knop Restart op de computerbehuizing.
4. Druk op de F11-toets tijdens de computer POST (Power-On Self Test) om naar het Boot Menu te gaan.
5. Selecteer de Windows 10/ Windows 11 installatie-cd/USB in het Boot Menu.
6. Druk op een willekeurige toets als het scherm het bericht Press any key to boot from CD or DVD... (druk op een willekeurige toets om op te starten vanaf cd of dvd...) toont. Sla deze stap anders over.
7. Volg de instructies op het scherm om Windows 10/ Windows 11 te installeren.

Stuurprogramma's installeren met het MSI Driver Utility Installer-installatieprogramma

• Sommige nieuwe netwerkchips worden niet native ondersteund door Windows 10/ Windows 11. Het wordt aanbevolen om het LAN-stuurprogramma te installeren voordat u stuurprogramma's installeert met het MSI Driver Utility Installer-installatieprogramma. Raadpleeg www.msi.com om het LAN-stuurprogramma voor uw moederbord te installeren.
• Het MSI Driver Utility Installer-installatieprogramma verschijnt maar één keer. Als u het tijdens het proces annuleert of sluit, raadpleeg dan het Live Update-hoofdstuk van de MSI Center-handleiding om de stuurprogramma's te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de stuurprogramma's te downloaden.
• MSI Driver Utility Installer moet via internet worden geïnstalleerd.

1. Start uw computer op in Windows 10/ Windows 11.
2. Selecteer Start > Settings (Instellingen) > Windows Update en selecteer vervolgens Check for updates (Controleren op updates).
3. Het MSI Driver Utility Installer-installatieprogramma verschijnt automatisch.

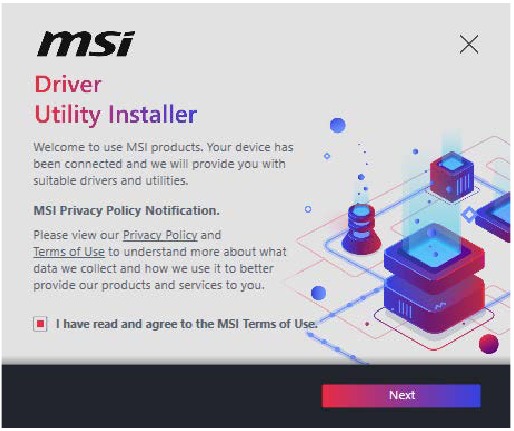

4. Schakel het selectievakje I have read and agree to the MSI Terms of Use (Ik heb de MSI-gebruiksvoorwaarden gelezen en ga hiermee akkoord) in en klik vervolgens op Next (Volgende).

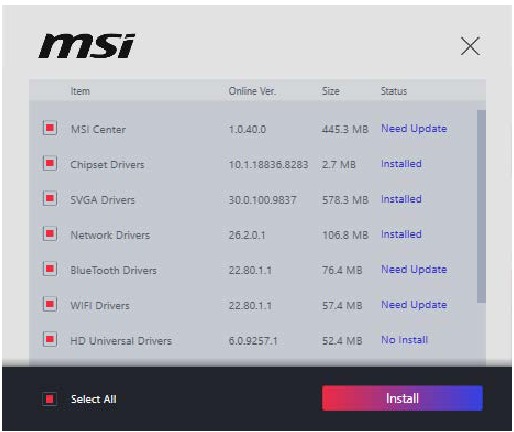

5. Schakel het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek in en klik op Install (Installeren) om MSI Center en stuurprogramma's te installeren. De installatievoortgang wordt onderaan weergegeven.

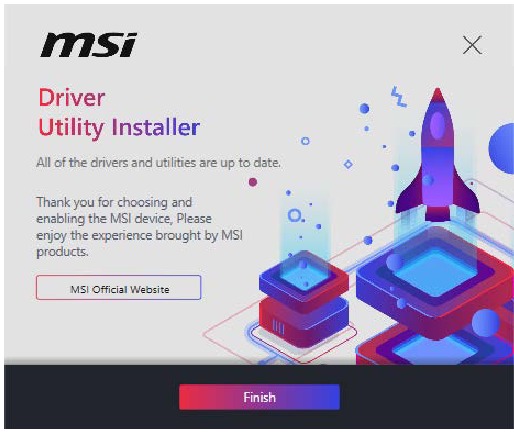

6. Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en software voor het maken van content soepel kunt gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, de systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

Gebruikershandleiding MSI Center

Als u meer informatie wilt over MSI Center, raadpleeg dan http://download.msi.com/manual/mb/MSICENTER.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken, en het zal BIOS in de toekomst volledig vervangen. Het MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

• Snel opstarten - UEFI kan het besturingssysteem direct opstarten en het BIOS-zelftestproces opslaan. En elimineert ook de tijd om tijdens POST over te schakelen naar de CSM-modus.
• Ondersteuning voor harde schijfpartities groter dan 2 TB.
• Ondersteunt meer dan 4 primaire partities met een GUID Partition Table (GPT).
• Ondersteunt een onbeperkt aantal partities.
• Ondersteunt volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteunt veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat er geen malware met het opstartproces knoeit.

Incompatibele UEFI-gevallen

• 32-bits Windows besturingssysteem - dit moederbord ondersteunt alleen Windows 10/ Windows 11 64-bits besturingssysteem.
• Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht worden weergegeven There is no GOP (Graphics Output protocol) support detected in this graphics card (Er is geen GOP-ondersteuning (Graphics Output protocol) gedetecteerd in deze grafische kaart).

We raden aan om het te vervangen door een grafische kaart die GOP/UEFI ondersteunt of CPU met geïntegreerde grafische kaart te gebruiken voor een normale functie.

Hoe controleer ik de BIOS-modus?

1. Schakel uw computer in.
2. Druk op de toets Delete, wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het setupmenu te openen, F11 om het opstartmenu te openen) tijdens het opstartproces op het scherm verschijnt.
3. Nadat u het BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.


BIOS-instellingen

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke systeemschade of opstartfouten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden voortdurend bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en mag deze alleen ter referentie worden gebruikt. U kunt ook het HELP-informatiepaneel raadplegen voor de beschrijving van het BIOS-item.
• De BIOS-schermen, opties en instellingen zijn afhankelijk van uw systeem.

BIOS Setup openen

Druk op de toets Delete, wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het setupmenu te openen, F11 om het opstartmenu te openen) tijdens het opstartproces op het scherm verschijnt.

Functietoets

F1	Algemene helplijst
F2	Een favoriet item toevoegen/verwijderen
F3	Menu Favorieten openen
F4	Menu CPU-specificaties openen
F5	Menu Memory-Z openen
F6	Geoptimaliseerde standaardwaarden laden
F7	Schakelen tussen de geavanceerde modus en de EZ-modus
F8	Overklokprofiel laden
F9	Overklokprofiel opslaan
F10	Wijziging opslaan en opnieuw opstarten*
F12	Een screenshot maken en opslaan op een USB-flashstation (alleen FAT/ FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS-gebruikershandleiding

Als u meer instructies wilt over het instellen van het BIOS, raadpleeg dan http://download.msi.com/manual/mb/AMDAM5BIOS.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

• Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
• Maak de Clear CMOS-jumper op het moederbord kort.
• Druk op de Clear CMOS-knop op het achterste I/O-paneel.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte over de Clear CMOS-jumper/knop voor het resetten van BIOS.

BIOS bijwerken

BIOS bijwerken met M-FLASH

Voor het bijwerken:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. En sla vervolgens het BIOS-bestand op in het USB-flashstation.

BIOS bijwerken:

1. Schakel over naar de doel-BIOS-ROM met de Multi-BIOS-schakelaar. Sla deze stap over als uw moederbord deze schakelaar niet heeft.
2. Plaats het USB-flashstation met het updatebestand in de USB-poort.
3. Raadpleeg de volgende methoden om de flashmodus te openen.
   • Start opnieuw op en druk tijdens POST op de toetsen Ctrl + F5 en klik op Ja om het systeem opnieuw op te starten.
     Druk op <Ctrl+F5> om M-Flash voor BIOS-update te activeren.

   • Start opnieuw op en druk tijdens POST op de toets Del om het BIOS te openen. Klik op de knop M-FLASH en klik op Ja om het systeem opnieuw op te starten.

4. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
5. Wanneer u wordt gevraagd, klikt u op Yes (Ja) om te beginnen met het herstellen van BIOS.
6. Nadat het flashproces voor 100% is voltooid, start het systeem automatisch opnieuw op.

Het BIOS bijwerken met MSI Center

Voor het bijwerken:

• Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
• Sluit alle andere applicatiesoftware voordat u het BIOS bijwerkt.

Het BIOS bijwerken:

1. Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
2. Selecteer Live Update en klik op de knop Advance (Geavanceerd).
3. Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
4. De installatieherinnering verschijnt en klik vervolgens op de knop Install (Installeren).
5. Het systeem start automatisch opnieuw op om het BIOS bij te werken.
6. Nadat het flashproces voor 100% is voltooid, start het systeem automatisch opnieuw op.

BIOS bijwerken met de Flash BIOS-knop

1. Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI®-website.
2. Hernoem het BIOS-bestand naar MSI.ROM en sla het op in de hoofdmap van het USB-opslagapparaat.
3. Sluit de voeding aan op CPU_PWR1 en ATX_PWR1. (Het is niet nodig om CPU en geheugen te installeren.)
4. Sluit het USB-opslagapparaat met het MSI.ROM-bestand aan op de Flash BIOS Port (Flash BIOS-poort) op het achterste I/O-paneel.
5. Druk op de Flash BIOS Button (Flash BIOS-knop) om het BIOS te flashen en de LED begint te knipperen.
6. De LED wordt uitgeschakeld wanneer het proces is voltooid.

Veiligheidsinformatie

• De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Houd u aan de volgende instructies om een succesvolle computerassemblage te garanderen.
• Zorg ervoor dat alle componenten goed zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet start.
• Houd het moederbord aan de randen vast om gevoelige componenten niet aan te raken.
• Het wordt aanbevolen om een antistatische polsband (ESD) te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaadt u uzelf van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatische afschermcontainer of op een antistatische mat wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing zitten.
• Start de computer niet op voordat de installatie is voltooid. Dit kan leiden tot permanente schade aan de componenten en letsel aan de gebruiker.
• Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computeronderdeel installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
  • Er is vloeistof in de computer gekomen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet laten werken volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

Referenties

• MSI® HOW TO Install/ Uninstall AMD AM5 CPU - YouTube
• MSI® HOW-TO install front panel connectors (JFP1) - YouTube
• MSI® HOW-TO install SATA HDD - YouTube
• MSI® HOW-TO Install graphics card on PCIe x16 slot with butterfly lock - YouTube
• MSI® HOW-TO install or uninstall DIMM memory modules - YouTube
• MSI® HOW-TO Install motherboard with torque screwdriver - YouTube
• MSI® HOW-TO install power supply connectors - YouTube
• MSI - Redirect
• http://download.msi.com/manual/mb/MSICENTER.pdf
• http://download.msi.com/manual/mb/AMDAM5BIOS.pdf

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI MAG B650 TOMAHAWK WIFI - Handleiding moederbord

Beschikbare talen
