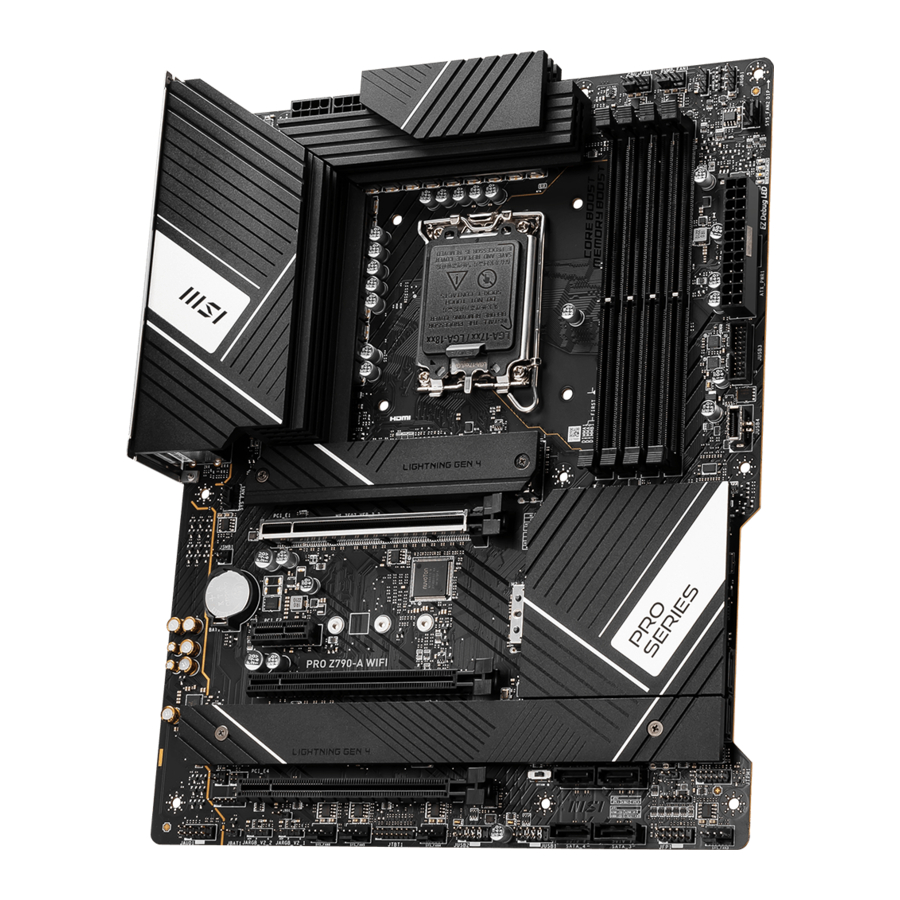

MSI PRO Z790-A WIFI - Handleiding moederbord

Snel starten

Hartelijk dank voor de aanschaf van een nieuw moederbord van MSI®. Dit gedeelte Snel starten biedt demonstratiediagrammen over het installeren van uw computer. Sommige installaties bieden ook videodemonstraties. Ga naar de URL om deze te bekijken met de webbrowser op uw telefoon of tablet. U kunt ook naar de URL gaan door de QR-code te scannen.

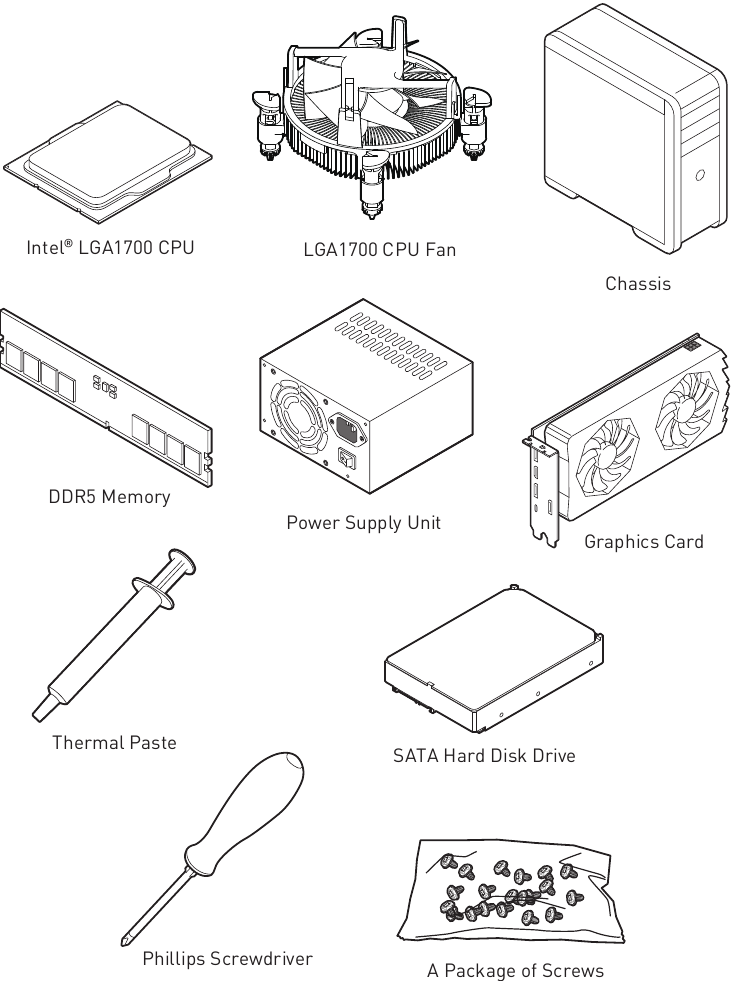

Gereedschap en componenten voorbereiden

Melding afstandhouder behuizing

Om schade aan het moederbord te voorkomen, is elke onnodige montage-afstandhouder tussen de moederbordcircuits en de computerbehuizing verboden. De Case standoff keep out zone-tekens worden op de achterkant van het moederbord gemarkeerd (zoals hieronder weergegeven) om als waarschuwing voor de gebruiker te dienen.

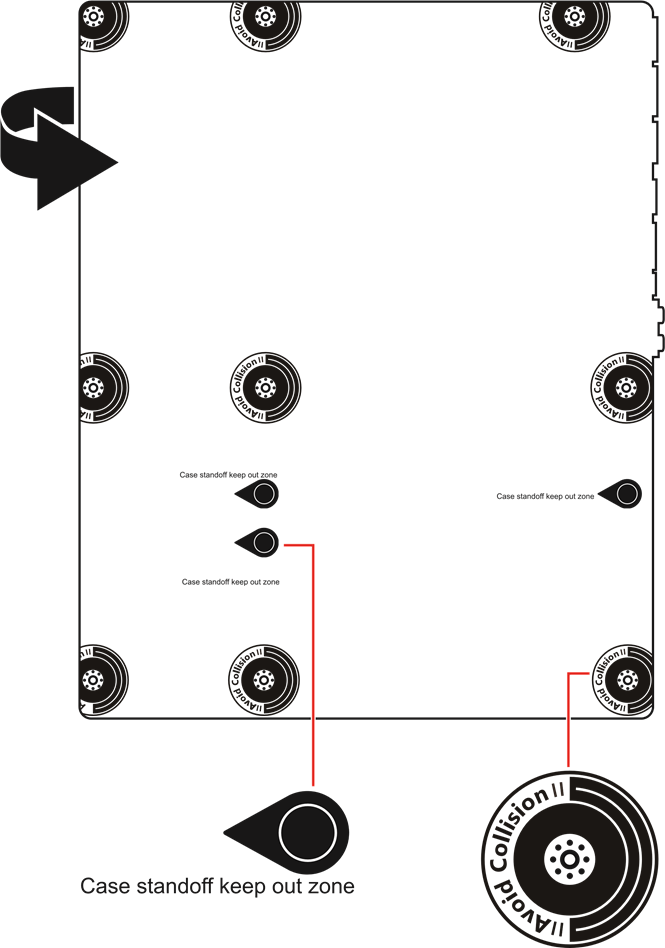

Melding botsing vermijden

Rond elk schroefgat is beschermende verf aangebracht om te voorkomen dat onderdelen bekrast raken.

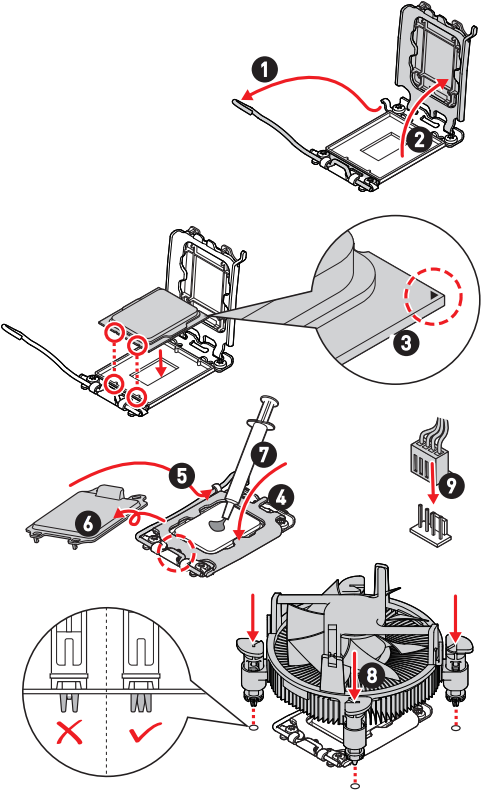

Een processor installeren

https://youtu.be/KMf9oIDsGes

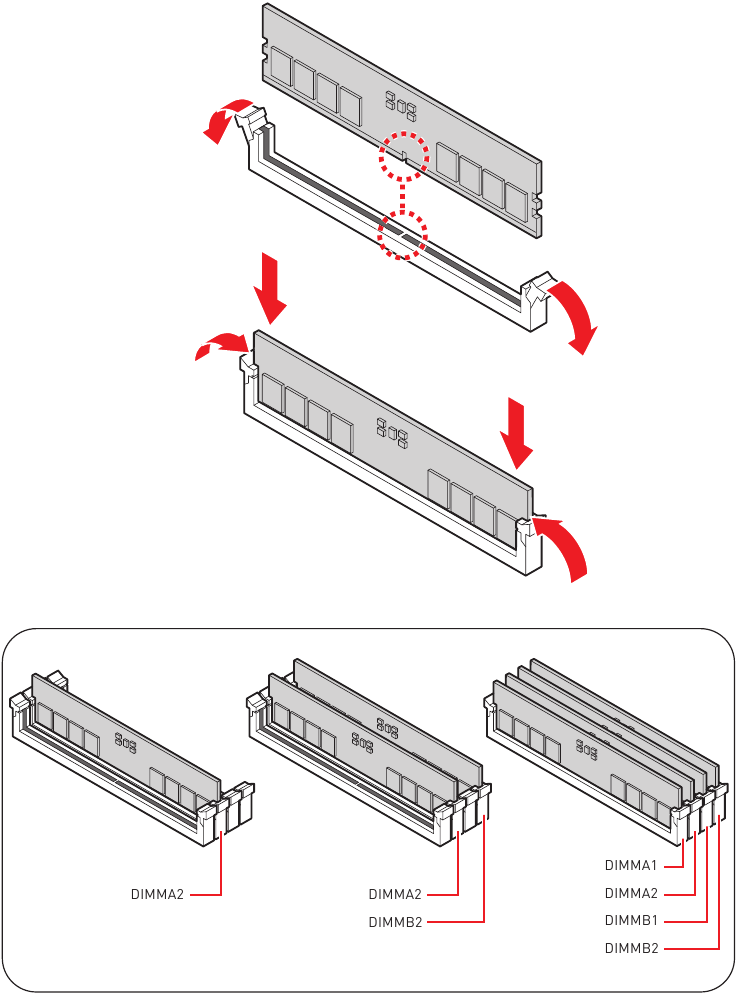

DDR5-geheugen installeren

https://youtu.be/XiNmkDNZcZk

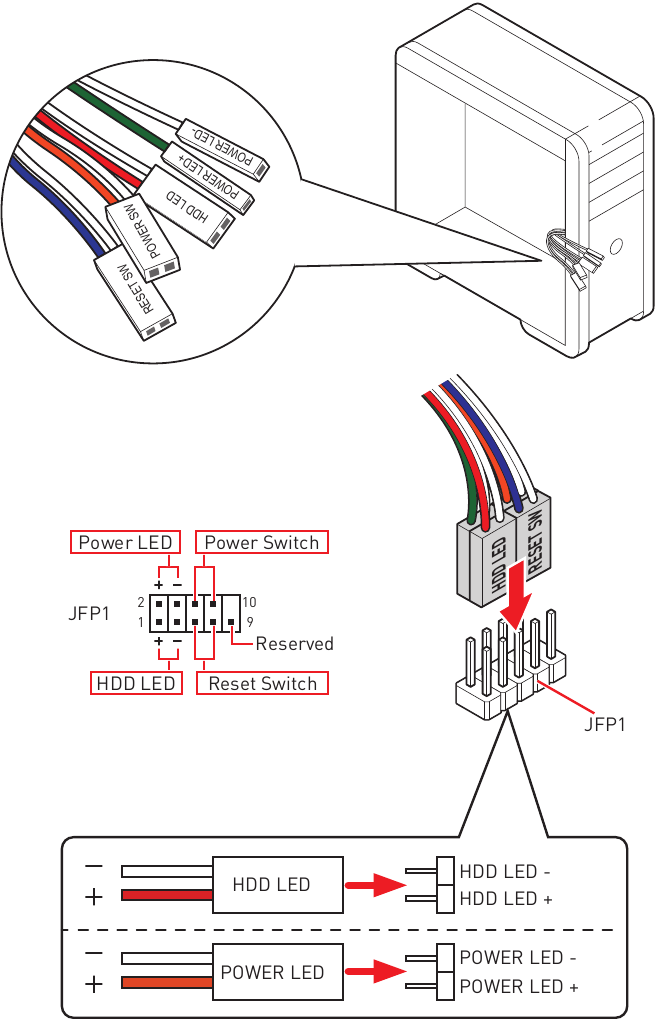

De header van het voorpaneel aansluiten

http://youtu.be/DPELIdVNZUI

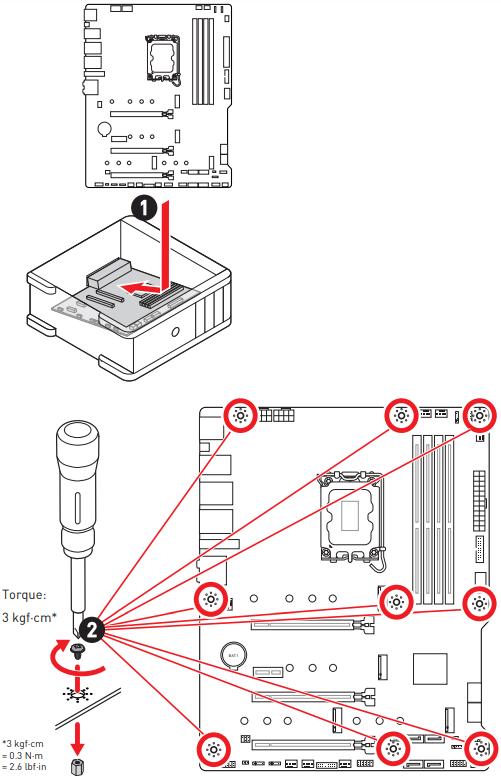

Het moederbord installeren

https://youtu.be/wWI6Qt51Wnc

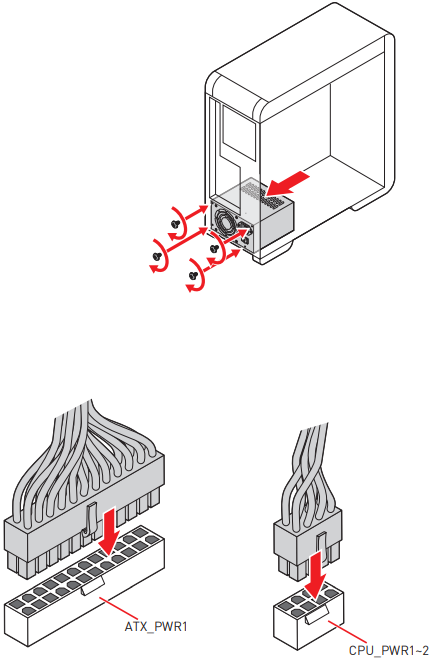

De voedingsconnectoren aansluiten

http://youtu.be/gkDYyR_83I4

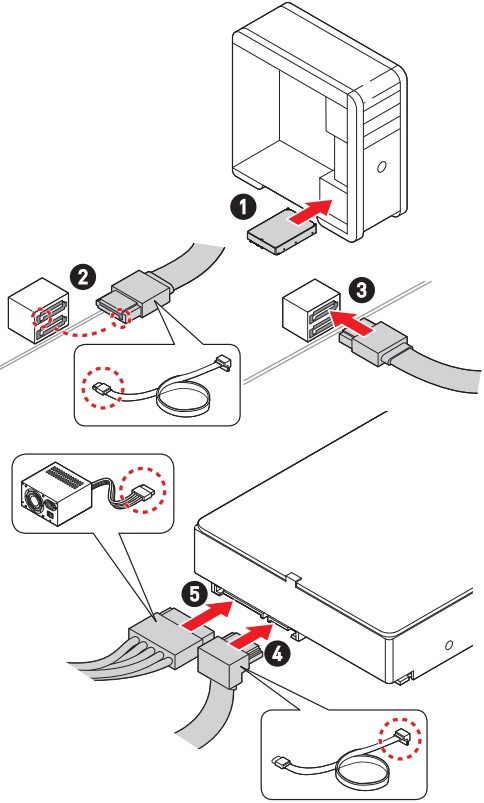

SATA-stations installeren

http://youtu.be/RZsMpqxythc

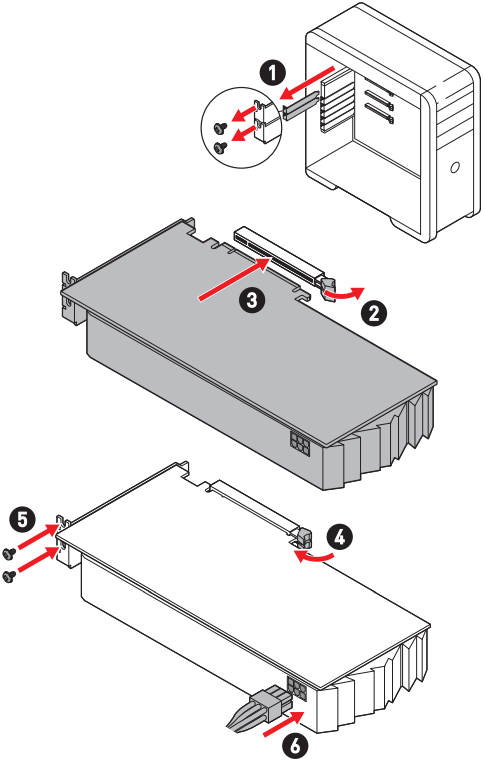

Een grafische kaart installeren

http://youtu.be/mG0GZpr9w_A

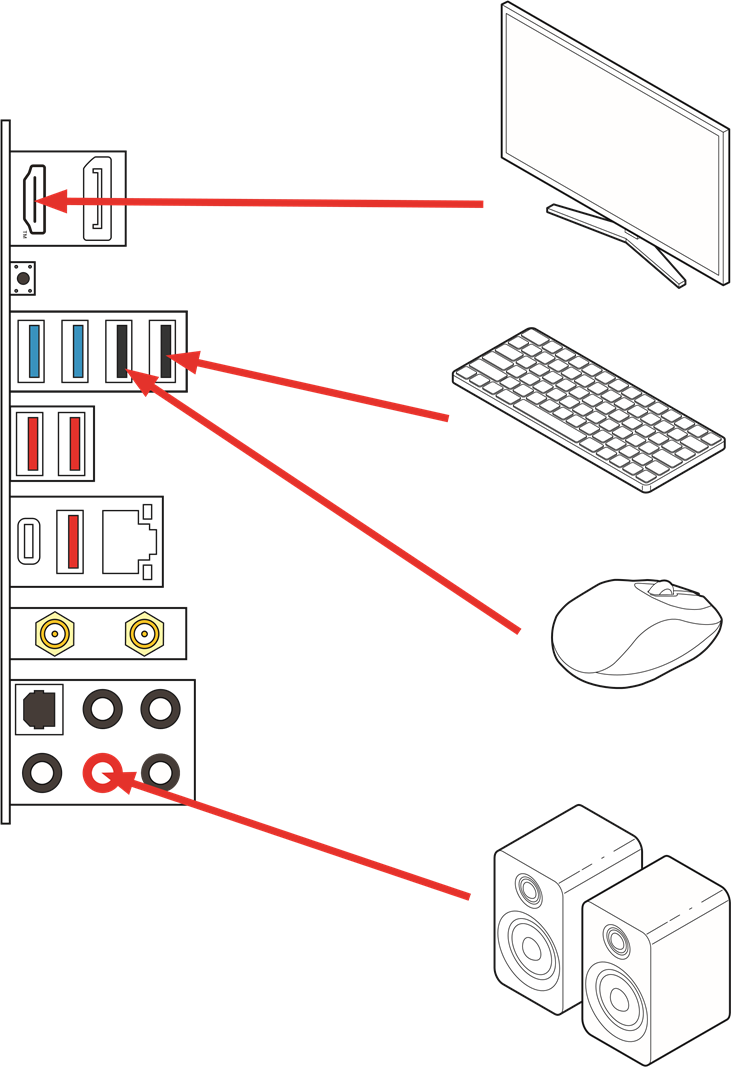

Randapparatuur aansluiten

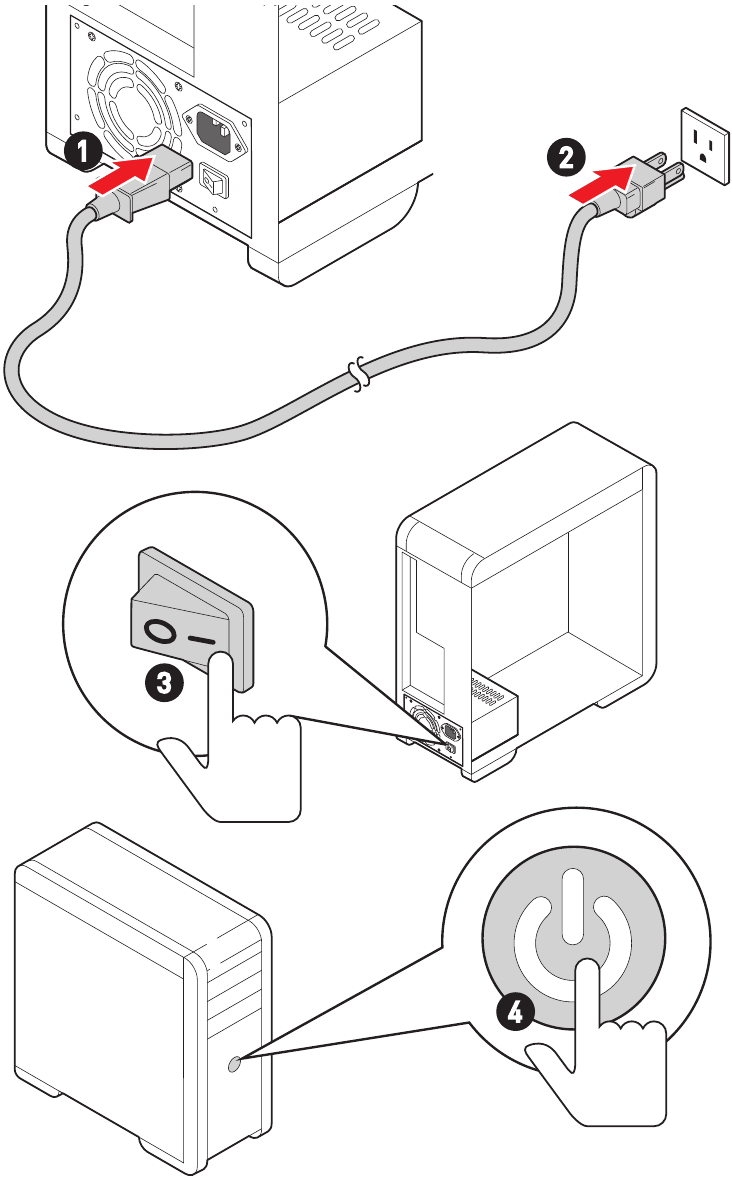

Inschakelen

Specificaties

CPU	Ondersteunt 12e/13e generatie Intel® Core™-processors, Pentium® Gold- en Celeron®-processors* Processorsocket LGA1700 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus naarmate er nieuwe processors worden uitgebracht.
Chipset	Intel® Z790-chipset
Geheugen	4x DDR5-geheugenslots, ondersteuning tot 192 GB* Ondersteunt 1R 5600 MHz (door JEDEC & POR) Maximale overklokfrequentie: 1DPC 1R Maximale snelheid tot 7200+ MHz 1DPC 2R Maximale snelheid tot 6600+ MHz 2DPC 1R Maximale snelheid tot 6400+ MHz 2DPC 2R Maximale snelheid tot 5600+ MHz Ondersteunt Intel® XMP 3.0 OC Ondersteunt Dual Controller Dual-Channel-modus Ondersteunt niet-ECC, niet-gebufferd geheugen * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslots	3x PCIe x16-slots PCI_E1-slot (van CPU) Ondersteunt tot PCIe 5.0 x16 PCI_E3-slot (van Z790-chipset) Ondersteunt tot PCIe 4.0 x4 PCI_E4-slot (van Z790-chipset) Ondersteunt tot PCIe 3.0 x1 1x PCIe 3.0 x1-slot (van Z790-chipset)
Onboard graphics	1x HDMI™ 2.1-poort met HDR, ondersteunt een maximale resolutie van 4K 60Hz*/ ** 1x DisplayPort 1.4-poort met HBR3, ondersteunt een maximale resolutie van 8K 60Hz*/ ** * Alleen beschikbaar op processors met geïntegreerde graphics. ** Grafische specificaties kunnen variëren afhankelijk van de geïnstalleerde CPU.
SATA-poorten	6x SATA 6Gb/s-poorten (van Z790-chipset)
M.2 SSD-slots	4x M.2-slots (Key M) M2_1-slot (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2242/2260/2280/22110-opslagapparaten M2_2-slot (van Z790-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2242/2260/2280-opslagapparaten M2_3- en M2_4-slots (van Z790-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt tot SATA 6Gb/s Ondersteunt 2242/2260/2280-opslagapparaten
RAID	Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor M.2 NVMe-opslagapparaten
Audio	Realtek® ALC4080-codec 7.1-kanaals USB High Performance Audio Ondersteunt tot 32-bit/384kHz-weergave op het voorpaneel Ondersteunt S/PDIF-uitvoer
LAN	1x Intel® 2.5Gbps LAN-controller
Wi-Fi & Bluetooth®	Intel® Wi-Fi 6E De draadloze module is vooraf geïnstalleerd in de M.2-sleuf (Key-E) Ondersteunt MU-MIMO TX/RX, 2,4 GHz/5 GHz/6 GHz*(160 MHz) tot 2,4 Gbps Ondersteunt 802.11 a/b/g/n/ac/ax Ondersteunt Bluetooth® 5.3**, FIPS, FISMA * Het gebruik van de Wi-Fi 6GHz-band is afhankelijk van Windows 11-ondersteuning en is afhankelijk van de regelgeving van elk land. ** De Bluetooth-versie kan worden bijgewerkt. Raadpleeg de website van de Wi-Fi-chipsetleverancier voor meer informatie.
Stroomaansluitingen	1x 24-pins ATX-hoofdstroomaansluiting 2x 8-pins +12V-stroomaansluitingen
Interne USB-aansluitingen	1x USB 3.2 Gen 2 10Gbps Type-C-connector op het voorpaneel (van Z790-chipset) 1x USB 3.2 Gen 1 5Gbps-connector (van Z790-chipset) Ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0 Type-A-connectoren (van Hub GL850G) Ondersteunt extra 4 USB 2.0-poorten

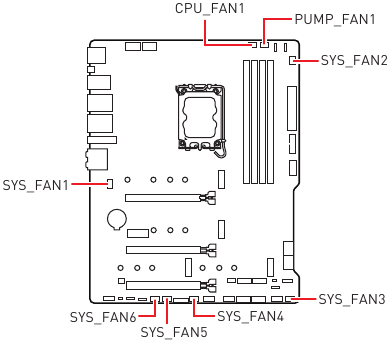

Ventilatoraansluitingen	1x 4-pins CPU-ventilatoraansluiting 1x 4-pins waterpomp-ventilatoraansluiting 6x 4-pins systeemventilatoraansluitingen
Systeemaansluitingen	1x audio-aansluiting op het voorpaneel 2x systeempaneelaansluitingen 1x chassisintrusie-aansluiting 1x TPM-module-aansluiting 1x Tuning-controller-aansluiting 1x TBT-aansluiting (ondersteunt RTD3)

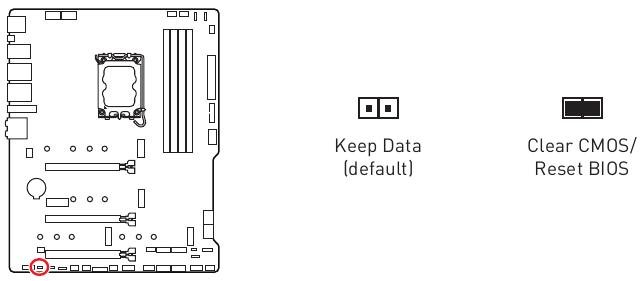

Jumpers	1x Clear CMOS-jumper
LED-functies	1x 4-pins RGB LED-connector 3x 3-pins ARGB Gen2 LED-connectoren 4x EZ Debug LED
Aansluitingen achterpaneel	1x DisplayPort 1x HDMI™-poort 1x Flash BIOS-knop 2x USB 2.0 Type-A-poorten (van Hub GL850G) 2x USB 3.2 Gen1 5Gbps Type-A-poorten (van Z790-chipset) 1x 2.5Gbps LAN (RJ45)-poort 3x USB 3.2 Gen 2 10Gbps Type-A-poorten (van Z790-chipset) 1x USB 3.2 Gen 2x2 20Gbps Type-C-poort (van Z790-chipset) 2x Wi-Fi-antenneconnectoren 5x audio-aansluitingen 1x optische S/PDIF-uitgangsconnector
I/0-controller	NUVOTON NCT6687-controllerchip
Hardwaremonitor	Detectie van CPU-/systeem-/chipsettemperatuur Detectie van CPU-/systeem-/pompventilatorsnelheid Regeling van CPU-/systeem-/pompventilatorsnelheid
Formaat	ATX-formaat 9,6 inch x 12 inch (244 mm x 305 mm)
BIOS-functies	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Meerdere talen
Software	Stuurprogramma's MSI Center Intel Extreme Tuning Utility CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition Tile

Speciale functies

MSI Center-functies

• Mystic Light
• Ambient Link
• Frozr AI Cooling
• Gebruikersscenario
• Echte kleur
• Live Update
• Hardwaremonitoring
• Super Charger
• Apparaten sneller maken
• Smart Image Finder
• MSI Companion
• Systeemdiagnose

Thermische functies

• Uitgebreid koellichaamontwerp
• M.2 Shield Frozr
• K7 MOSFET-thermische pad / Extra spoelpad
• Ventilatorheaders (CPU + PUMP + SYSTEM)

Prestaties

• Core Boost
• VRM-stroomontwerp (VCPU / VGT / AUX)
• Dubbele CPU-stroom (2x 8-pins)
• Geheugenboost
• Lightning Gen 5 PCI-E-slot
• Lightning Gen 4 PCI-E/M.2-slot
• USB Type-C aan de voorkant
• Server-PCB
• Verdikte PCB met 2 oz koper

DIY-vriendelijk

• PCI-E Steel Armor
• Voorgeïnstalleerd I/O-schild
• EZ M.2-clips
• EZ DEBUG LED
• EZ LED Control (schakelaar)
• Flash BIOS-knop

Audio

• Audio Boost 5

RGB-ondersteuning

• Mystic Light-uitbreiding (RGB)
• Mystic Light-uitbreiding (A-RAINBOW V2)
• Ambient Link-ondersteuning

BIOS

• Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van uw moederbordpakket. Het moet bevatten:

Moederbord

• 1x Moederbord

Documentatie

• 1x Snelinstallatiegids
• 1x Wettelijke kennisgeving Europese Unie

Applicatie

• 1x DVD-schijf met stuurprogramma's en hulpprogramma's

Kabels

• 2x SATA 6Gb/s-kabels

Accessoires

• 1x Wi-Fi-antenneset
• 1x M.2-schroef- en afstandhouderpakket (1 set/verpakking)
• 1x EZ M.2-clip pakket (1 set/verpakking)

Neem contact op met uw verkoper als een van de bovenstaande artikelen beschadigd is of ontbreekt.

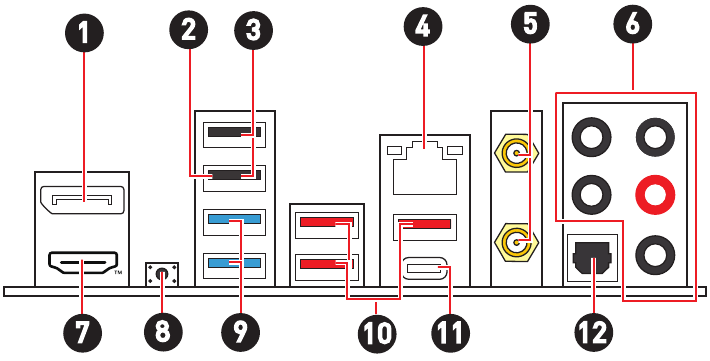

Aansluitingen op het achterpaneel

Item	Beschrijving
1	DisplayPort
2	Flash BIOS-poort
3	USB 2.0 Type-A-poorten (van Hub GL850G)
4	2.5 Gbps LAN (RJ45)-poort
5	Wi-Fi-antenneaansluitingen
6	Audio-aansluitingen
7	HDMI™-poort

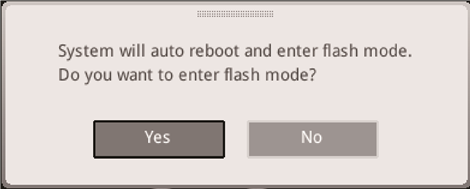

8	Flash BIOS button Raadpleeg voor meer informatie over het updaten van het BIOS met de Flash BIOS button.
9	USB 3.2 Gen 1 5Gbps Type-A-poorten (van Z790-chipset)
10	USB 3.2 Gen 2 10Gbps Type-A-poorten (van Z790-chipset)
11	USB 3.2 Gen 2x2 20Gbps Type-C-poort (van Z790-chipset)
12	Optische S/PDIF-uitgang

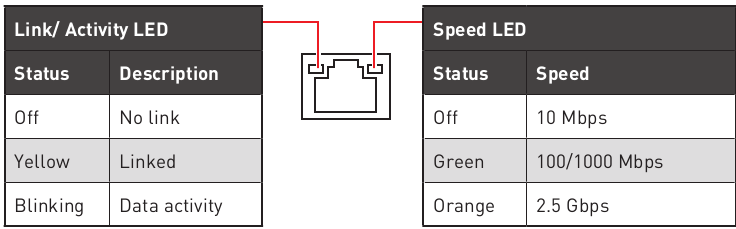

LAN-poort LED-status tabel

Aansluiting van audio-aansluitingen

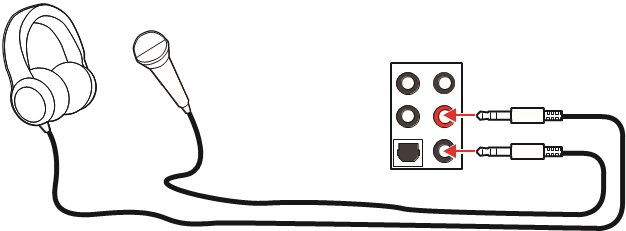

Audio-aansluitingen op hoofdtelefoon- en microfoondiagram

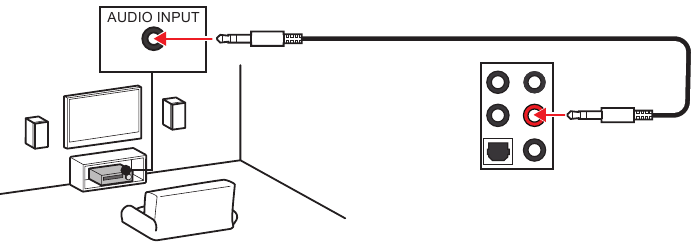

Audio-aansluitingen op stereoluidsprekersdiagram

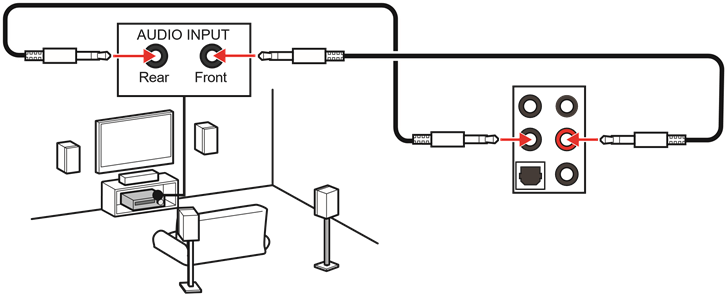

Audio-aansluitingen op 4-kanaals luidsprekersdiagram

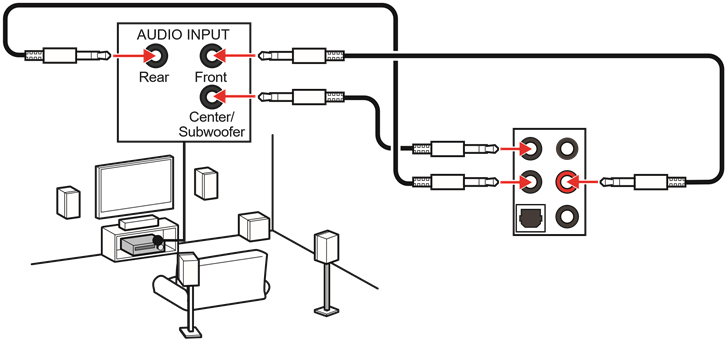

Audio-aansluitingen op 5.1-kanaals luidsprekersdiagram

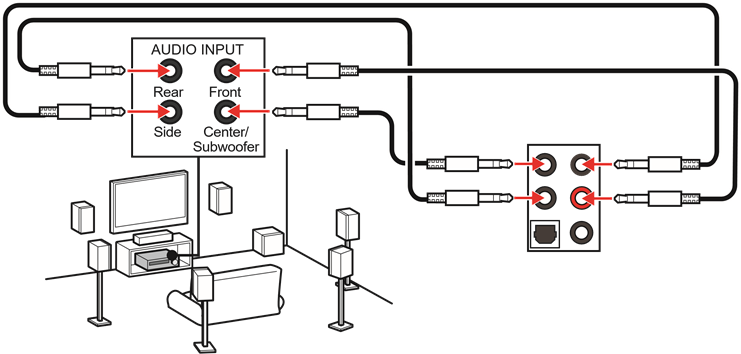

Audio-aansluitingen op 7.1-kanaals luidsprekersdiagram

Antennes installeren

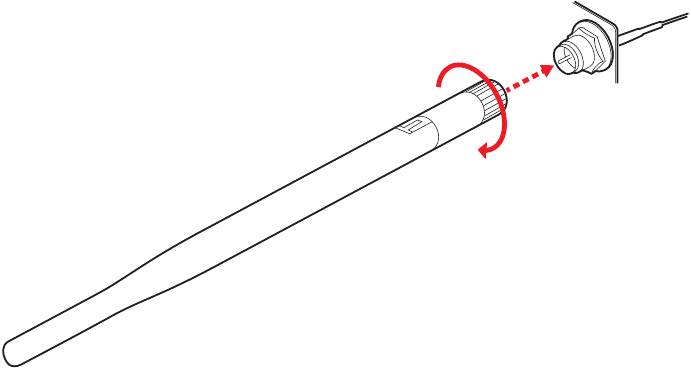

1. Schroef de antennes stevig vast aan de antenneaansluitingen zoals hieronder weergegeven.

2. Richt de antennes.

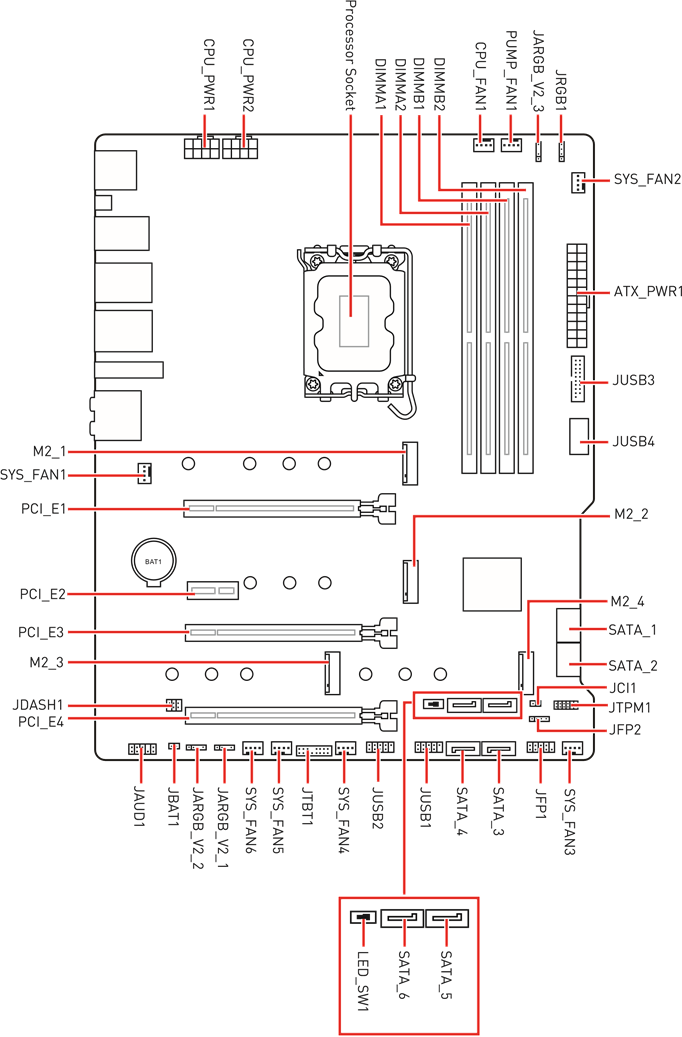

Overzicht van componenten

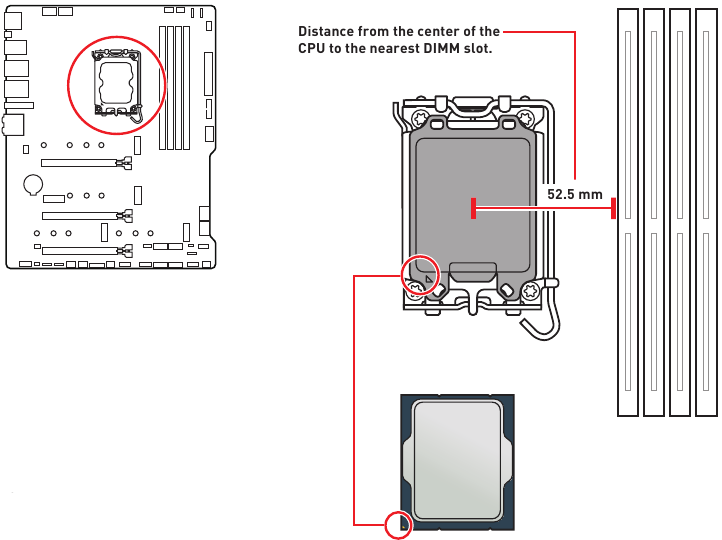

CPU-socket

Introductie tot de LGA1700 CPU
Het oppervlak van de LGA1700 CPU heeft vier inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

• Haal altijd de stekker uit het stopcontact voordat u de CPU installeert of verwijdert.
• Bewaar de beschermkap van de CPU na de installatie van de processor. MSI behandelt aanvragen voor Return Merchandise Authorization (RMA) alleen als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
• Vergeet niet om altijd een CPU-koeler te installeren wanneer u een CPU installeert. Een CPU-koeler is nodig om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
• Controleer of de CPU-koeler een goede afdichting vormt met de CPU voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.
• Wanneer de CPU niet is geïnstalleerd, beschermt u de pinnen van de CPU-socket altijd door de socket af te dekken met de plastic dop.
• Als u een aparte CPU en koeler hebt gekocht, raadpleeg dan de documentatie in de verpakking van de koeler voor meer informatie over de installatie.
• Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten overklokken kunnen verdragen. Elke poging om buiten de productspecificaties te werken, wordt niet aanbevolen. MSI® garandeert geen schade of risico's veroorzaakt door onvoldoende werking buiten de productspecificaties.

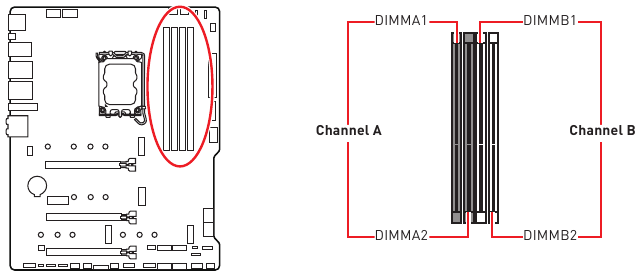

DIMM-sleuven

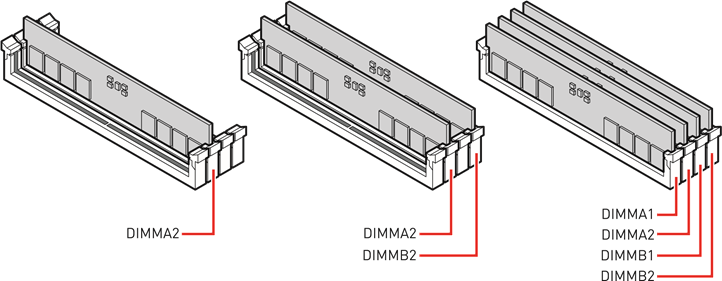

Aanbeveling voor installatie van geheugenmodule

• Plaats geheugenmodules altijd eerst in de DIMMA2-sleuf.
• Om de systeemstabiliteit voor Dual channel-modus te garanderen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
• Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar het BIOS en zoek de DRAM Frequency om de geheugenfrequentie in te stellen als u het geheugen wilt gebruiken op de aangegeven of op een hogere frequentie.
• Het wordt aanbevolen om een efficiënter geheugenkoelsysteem te gebruiken voor de volledige installatie van DIMM's of overklokken.
• De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
• Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

PCI_E1~4: PCIe-uitbreidingssleuven

PCI_E1: PCIe 5.0 x16 (van CPU)
PCI_E2: PCIe 3.0 x1 (van Z790-chipset)
PCI_E3: PCIe 4.0 x4 (van Z790-chipset)
PCI_E4: PCIe 3.0 x1 (van Z790-chipset)

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel gebruiken, zoals MSI Graphics Card Bolster, om het gewicht te ondersteunen en vervorming van de sleuf te voorkomen.
• Voor een enkele PCIe x16-uitbreidingskaartinstallatie met optimale prestaties wordt het gebruik van de PCI_E1-sleuf aanbevolen.
• Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en haalt u de stekker van de voeding uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.

M2_1~4: M.2-slots (Key M)

• Intel® RST ondersteunt alleen PCIe M.2 SSD met UEFI ROM.
• Als uw M.2 SSD een eigen koellichaam heeft, verwijder dan de M.2-platen of rubberen blokjes in de M.2-slots voordat u de M.2 SSD installeert. Installeer de koellichamen die bij uw moederbord zijn geleverd niet opnieuw.

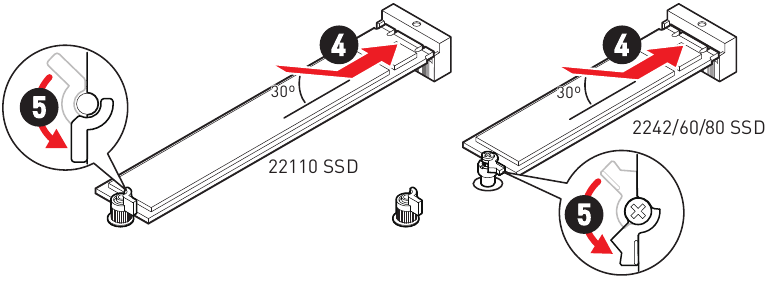

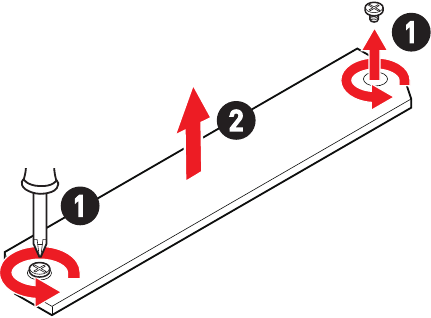

M.2-module in M2_1-slot installeren

1. Draai de schroeven van het M.2 Shield Frozr-koellichaam los.

2. Til het M.2 Shield Frozr-koellichaam op en verwijder het.

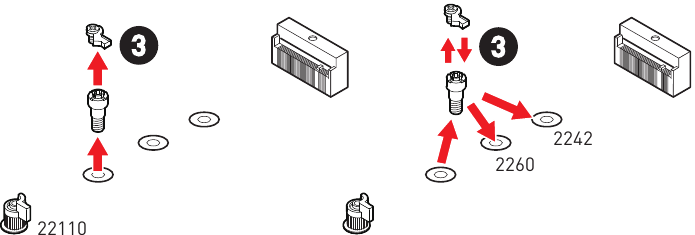

3. Verwijder of verwissel de schroeven afhankelijk van uw SSD-lengte. Sla deze stap over als u een 2280 SSD installeert.

4. Plaats uw M.2 SSD in de M.2-slot onder een hoek van 30 graden.
5. Draai de EZ M.2-clip om de M.2 SSD te bevestigen.

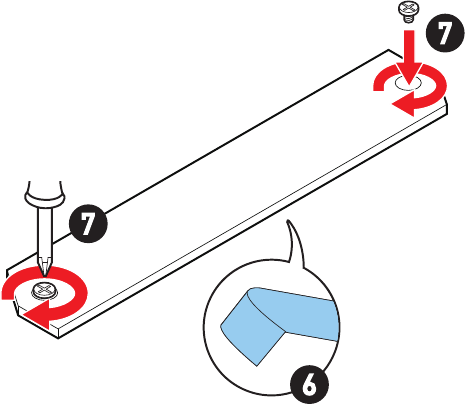

6. Verwijder de beschermfolie van de thermische pad onder het M.2 Shield Frozr-koellichaam.
7. Plaats het M.2 Shield Frozr-koellichaam terug op zijn plaats en zet het vast.

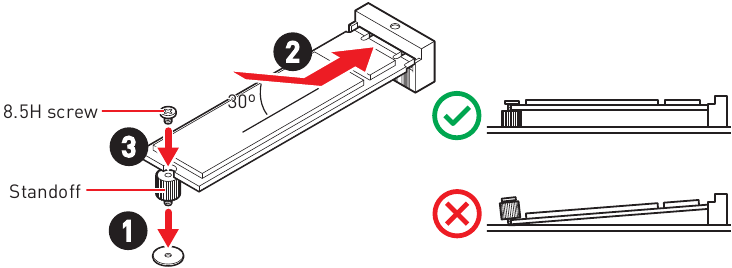

M.2-module in M2_2-slot installeren

1. Zet de meegeleverde M.2-afstandhouder vast op basis van uw M.2 SSD-lengte, indien nodig.
2. Plaats uw M.2 SSD in de M.2-slot onder een hoek van 30 graden.
3. Zet de M.2 SSD op zijn plaats vast met de meegeleverde M.2 8.5H-schroef.

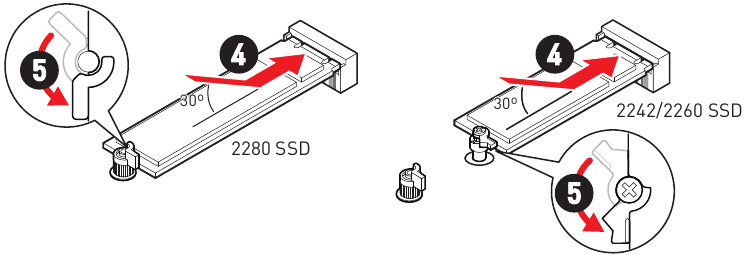

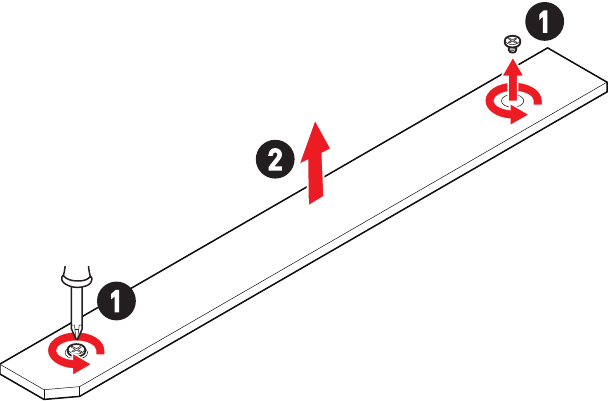

M.2-module in M2_3- en M2_4-slots installeren

1. Draai de schroeven van het M.2 Shield Frozr-koellichaam los.
2. Til het M.2 Shield Frozr-koellichaam op en verwijder het.

3. Als u een 2242- of 2260 M.2 SSD wilt installeren, installeer dan de meegeleverde EZ M.2-clipset in het 2240- of 2260-schroefgat. Sla deze stap over als u een 2280 SSD installeert.
   • M2_3 slot

   • M2_4 slot

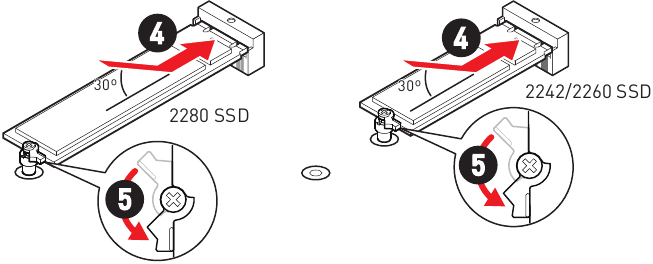

4. Plaats uw M.2 SSD in de M.2-slot onder een hoek van 30 graden.
5. Draai de EZ M.2-clip om de M.2 SSD te bevestigen.
   • M2_3 slot

   • M2_4 slot

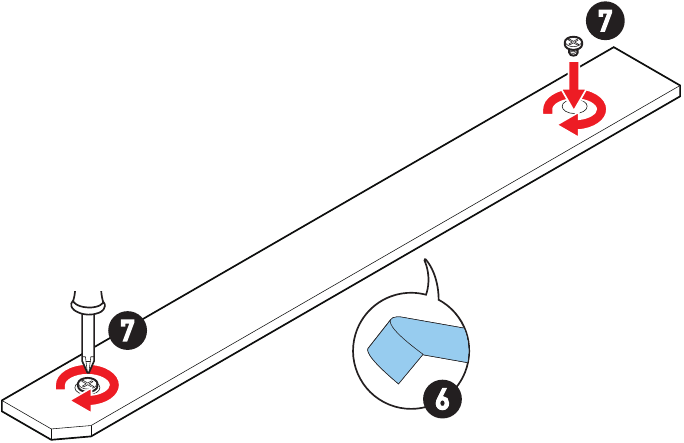

6. Verwijder de beschermfolie van de thermische pad onder het M.2 Shield Frozr-koellichaam.
7. Plaats het M.2 Shield Frozr-koellichaam terug op zijn plaats en zet het vast.

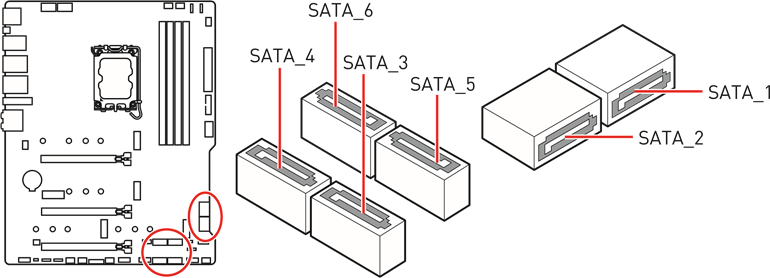

SATA_1~6: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan worden aangesloten op één SATA-apparaat.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de transmissie.
• SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

JAUD1: Front-audio-connector

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	MIC L	2	Aarde
3	MIC R	4	NC
5	Koptelefoon R	6	MIC-detectie
7	SENSE_SEND	8	Geen pin
9	Koptelefoon L	10	Koptelefoon-detectie

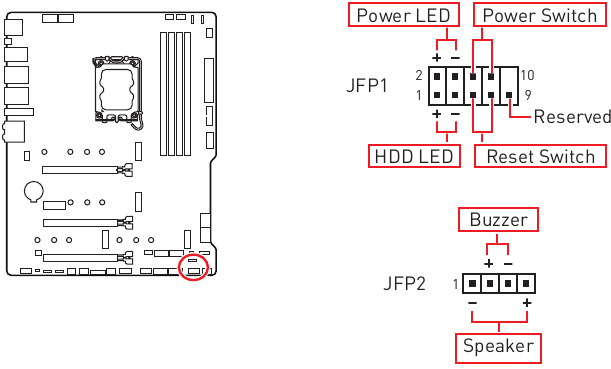

JFP1, JFP2: Frontpaneelconnectoren

De JFP1-connector regelt het inschakelen, het opnieuw instellen en de LED's op uw pc-behuizing/chassis. Met de headers voor de aan/uit-schakelaar/reset-schakelaar kunt u de aan/uit-knop/reset-knop aansluiten. De Power LED-header wordt aangesloten op het LED-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor zoemer en luidspreker. Raadpleeg de onderstaande afbeeldingen om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat Power LED en HDD LED een positieve en negatieve aansluiting hebben, u moet de kabel aansluiten op de bijbehorende positieve en negatieve poort op het moederbord. Anders werken de LED's niet correct.

JDASH1: Tuning Controller-connector

Deze connector wordt gebruikt om een optionele Tuning Controller-module aan te sluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Geen pin	2	NC
3	MCU_SMB_SCL_M	4	MCU_SMB_SDA_M
5	VCC5	6	Aarde

JCI1: Chassis Intrusion-connector

Met deze connector kunt u de chassis intrusion-schakelaarkabel aansluiten.

Chassis intrusion-detector gebruiken

1. Sluit de JCI1-connector aan op de chassis intrusion-schakelaar/sensor op het chassis.
2. Sluit de chassisdeksel.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Stel Chassis Intrusion in op Enabled.
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.
6. Zodra de chassisdeksel weer wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De chassis intrusion-waarschuwing resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Stel Chassis Intrusion in op Reset.
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.

CPU_PWR1~2, ATX_PWR1: Stroomconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

CPU_PWR1~2

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Aarde
3	Aarde	4	Aarde
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	+3.3V	2	+3.3V
3	Aarde	4	+5V
5	Aarde	6	+5V
7	Aarde	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Aarde	16	PS-ON#
17	Aarde	18	Aarde
19	Aarde	20	Res
21	+5V	22	+5V
23	+5V	24	Aarde

Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een geschikte ATX-voeding om een stabiele werking van het moederbord te garanderen.

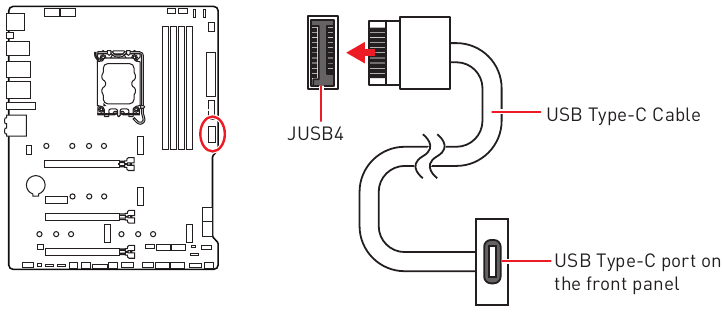

JUSB4: USB 3.2 Gen 2 Type-C-connector voor het voorpaneel

Met deze connector kunt u de USB 3.2 Gen 2 10Gbps Type-C-connector op het voorpaneel aansluiten. De connector heeft een foolproof ontwerp. Wanneer u de kabel aansluit, zorg er dan voor dat u deze met de juiste oriëntatie aansluit.

JUSB3: USB 3.2 Gen 1-connector

Met deze connector kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Voeding	2	USB3_RX_DN
3	USB3_RX_DP	4	Aarde
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Aarde	8	USB2.0-
9	USB2.0+	10	Aarde
11	USB2.0+	12	USB2.0-
13	Aarde	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Aarde
17	USB3_RX_DP	18	USB3_RX_DN
19	Voeding	20	Geen pin

Let op dat de stroom- en aardepinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.

JUSB1~2: USB 2.0-connectoren

Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Aarde	8	Aarde
9	Geen pin	10	NC

• Let op dat de VCC- en aardepinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het hulpprogramma MSI Center.

JTPM1: TPM-moduleconnector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding voor het TPM-beveiligingsplatform voor meer details en gebruik.

Pin	Signaalnaam	Pin	Signaalnaam
1	SPI-voeding	2	SPI-chipselect
3	Master In Slave Out (SPI-gegevens)	4	Master Out Slave In (SPI-gegevens)
5	Gereserveerd	6	SPI-klok
7	Aarde	8	SPI-reset
9	Gereserveerd	10	Geen pin
11	Gereserveerd	12	Interrupt Request

JTBT1: Thunderbolt-uitbreidingskaartconnector

Met deze connector kunt u de Thunderbolt I/0-uitbreidingskaart aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	TBT_FORCE_PWR	2	TBT_S0IX_ENTRY_REQ
3	TBT_CIO_PLUG_EVENT#	4	TBT_S0IX_ENTRY_ACK
5	SLP_S3#_TBT	6	TBT_PSON_ OVERRIDE_N
7	SLP_S5#_TBT	8	Geen pin
9	Aarde	10	SMBCLK_VSB
11	DG_PEWAKE#	12	SMBDATA_VSB
13	TBT_RTD3_PWR_EN	14	Aarde
15	TBT_CARD_DET_R#	16	PD_IRQ#

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: ventilatorconnectoren

Ventilatorconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. PWM-modus ventilatorconnectoren leveren een constante 12V-uitgang en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. DC-modus ventilatorconnectoren regelen de ventilatorsnelheid door de spanning te wijzigen. De automatische modus ventilatorconnectoren kunnen automatisch de PWM- en DC-modus detecteren.

U kunt ventilatoren bedienen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Vink de Smart Fan Mode (Slimme ventilatormodus) aan, de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode (Slimme ventilatormodus) uit, de ventilator draait op maximale snelheid.

Zorg ervoor dat ventilatoren correct werken na het overschakelen van de PWM/DC-modus.

Pin-definitie PWM-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	+12V
3	Sense	4	Snelheidsregelsignaal

Pin-definitie DC-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Spanningsregeling
3	Sense	4	NC

Specificaties ventilatorconnector

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	PWM-modus	2A	24W
PUMP_FAN1	PWM-modus	3A	36W
SYS_FAN1~6	DC-modus	1A	12W

JBAT1: Clear CMOS (Reset BIOS) Jumper

Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

BIOS terugzetten naar standaardwaarden

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te overbruggen.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en schakel de computer in.

BAT1: CMOS-batterij

Als de CMOS-batterij leeg is, wordt de tijd in het BIOS opnieuw ingesteld en gaan de gegevens van de systeemconfiguratie verloren. In dit geval moet u de CMOS-batterij vervangen.

CMOS-batterij vervangen

1. Duw de borgclip omlaag om de batterij los te maken.

2. Verwijder de batterij uit de houder.

3. Plaats de nieuwe CR2032-knoopcelbatterij met de + naar boven gericht. Zorg ervoor dat de houder de batterij goed vasthoudt.


BUITEN BEREIK VAN KINDEREN HOUDEN

• Inslikken kan leiden tot chemische brandwonden, perforatie van zacht weefsel en de dood.
• Er kunnen ernstige brandwonden optreden binnen 2 uur na inname.
• Als u denkt dat er batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.

JRGB1: RGB LED-connector

Met de JRGB-connector kunt u de 5050 RGB LED-strips 12V aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	+12V	2	G
3	R	4	B

RGB LED-stripaansluiting

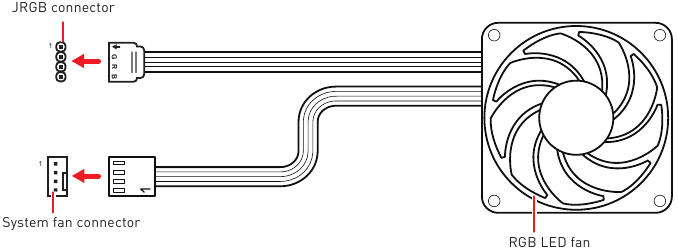

RGB LED-ventilatoraansluiting

• De JRGB-connector ondersteunt tot 2 meter continue 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

JARGB_V2_1~3: A-RAINBOW V2 (ARGB Gen2) LED-connectoren

Met de JARGB_V2-connectoren kunt u de ARGB Gen2- en ARGB-gebaseerde LED-strips aansluiten. De JARGB_V2-connector ondersteunt maximaal 240 individueel adresseerbare RGB-LED's met een maximaal vermogen van 3A (5V).

Pin	Signaalnaam	Pin	Signaalnaam
1	+5V	2	Data
3	Geen pin	4	Aarde

Aansluiting adresseerbare RGB-ledstrip

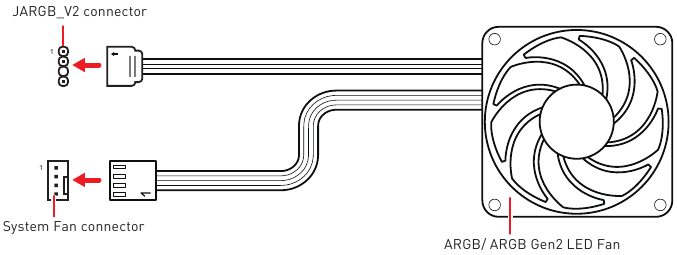

Aansluiting adresseerbare RGB-ledventilator

Sluit niet het verkeerde type LED-strips aan. De JRGB-connector en de JARGB_V2-connector leveren verschillende spanningen en het aansluiten van de ARGB 5V LED-strip op de JRGB-connector zal de LED-strip beschadigen.

• Als u ARGB Gen1- en ARGB Gen2-LED-strips op dezelfde connector aansluit, kan dit problemen veroorzaken. Combineer ARGB Gen1- en ARGB Gen2-LED-strips niet met elkaar.
• Het wordt aanbevolen om LED-strips met dezelfde specificatie te installeren om de beste effecten te bereiken.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de adresseerbare RGB-LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

On-board LED's

EZ Debug LED

Deze LED's geven de debug-status van het moederbord aan.

CPU - geeft aan dat de CPU niet wordt gedetecteerd of niet werkt.
DRAM - geeft aan dat DRAM niet wordt gedetecteerd of niet werkt.
VGA - geeft aan dat GPU niet wordt gedetecteerd of niet werkt.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd of niet werkt.

LED_SW1: EZ LED-bediening

Deze schakelaar wordt gebruikt om alle LED's van het moederbord in/uit te schakelen.

OS, drivers en MSI Center installeren

Download en update de nieuwste hulpprogramma's en stuurprogramma's op www.msi.com

Windows 10/ Windows 11 installeren

1. Schakel de computer in.
2. Plaats de Windows 10/ Windows 11-installatieschijf/-USB in uw computer.
3. Druk op de knop Restart (Opnieuw opstarten) op de computerbehuizing.
4. Druk op de toets F11 tijdens de computer POST (Power-On Self Test) om naar het opstartmenu te gaan.
5. Selecteer de Windows 10/ Windows 11-installatieschijf/-USB in het opstartmenu.
6. Druk op een willekeurige toets als op het scherm het bericht Press any key to boot from CD or DVD... ("Druk op een willekeurige toets om op te starten vanaf CD of DVD...") verschijnt. Sla deze stap anders over.
7. Volg de instructies op het scherm om Windows 10/ Windows 11 te installeren.

Drivers installeren met MSI Driver Utility Installer

• Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 10/ Windows 11. Het wordt aanbevolen om het LAN driver (LAN-stuurprogramma) te installeren voordat u stuurprogramma's installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om het LAN-stuurprogramma voor uw moederbord te installeren.
• De MSI Driver Utility Installer verschijnt slechts één keer. Als u het annuleert of sluit tijdens het proces, raadpleegt u het hoofdstuk Live Update van de MSI Center-handleiding om de stuurprogramma's te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de stuurprogramma's te downloaden.
• MSI Driver Utility Installer moet via internet worden geïnstalleerd.
  1. Start uw computer op in Windows 10/ Windows 11.
  2. Selecteer Start > Instellingen > Windows Update en selecteer vervolgens Controleren op updates.
  3. MSI Driver Utility Installer verschijnt automatisch.

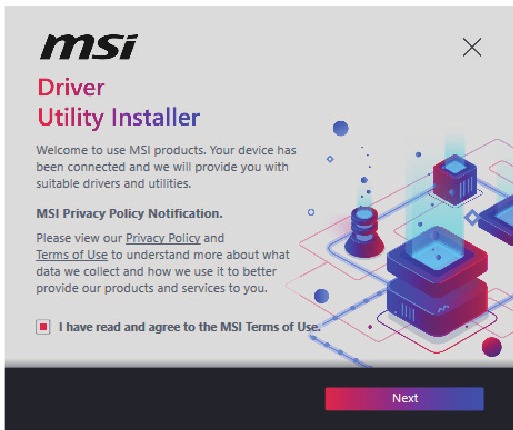

  4. Schakel het selectievakje I have read and agree to the MSI Terms of Use (Ik heb de MSI-gebruiksvoorwaarden gelezen en ga ermee akkoord) in en klik vervolgens op Next (Volgende).

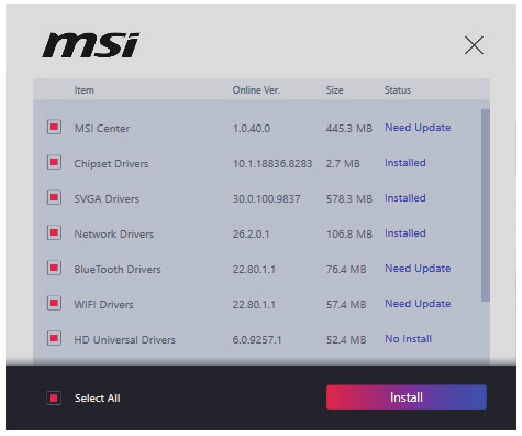

  5. Schakel het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek in en klik op Install (Installeren) om MSI Center en stuurprogramma's te installeren. De installatievoortgang wordt onderaan weergegeven.

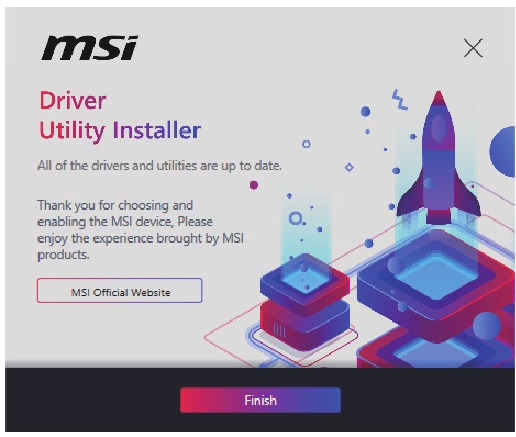

  6. Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

Drivers installeren met de MSI-dvd

1. Start uw computer op in Windows 10/ Windows 11.
2. Plaats de MSI-dvd in het optische station.
3. Klik op de pop-upmelding Select to choose what happens with this disc ("Selecteer om te kiezen wat er met deze schijf gebeurt") en selecteer vervolgens Run DVDSetup.exe (DVDSetup.exe uitvoeren) om het installatieprogramma te openen. Als u de AutoPlay-functie uitschakelt via het Windows-configuratiescherm, kunt u het bestand DVDSetup.exe nog steeds handmatig uitvoeren vanaf het rootpad van de MSI-dvd.
4. Het installatieprogramma vindt en vermeldt alle benodigde stuurprogramma's op het tabblad Drivers/Software.
5. Klik op de knop Install (Installeren) in de rechterbenedenhoek van het venster.
6. De installatie van de stuurprogramma's is dan bezig en nadat deze is voltooid, wordt u gevraagd om opnieuw op te starten.
7. Klik op de knop OK om te voltooien.
8. Start uw computer opnieuw op.

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en soepel software voor het maken van content kunt gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, de systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken, en het zal in de toekomst BIOS volledig vervangen. Het MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

• Snel opstarten - UEFI kan het besturingssysteem direct opstarten en het BIOS-zelftestproces opslaan. En elimineert ook de tijd om over te schakelen naar de CSM-modus tijdens POST.
• Ondersteuning voor harde schijfpartities groter dan 2 TB.
• Ondersteuning voor meer dan 4 primaire partities met een GUID-partitietabel (GPT).
• Ondersteuning voor een onbeperkt aantal partities.
• Ondersteuning voor volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteuning voor veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat geen malware knoeit met het opstartproces.

Incompatibele UEFI-gevallen

• 32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen Windows 10/ Windows 11 64-bits besturingssysteem.
• Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht verschijnen There is no GOP (Graphics Output protocol) support detected in this graphics card (Er is geen GOP-ondersteuning (Graphics Output Protocol) gedetecteerd in deze grafische kaart).

We raden u aan deze te vervangen door een grafische kaart die GOP/UEFI ondersteunt of een CPU met geïntegreerde grafische kaart te gebruiken voor een normale werking.

Hoe de BIOS-modus controleren?

1. Schakel uw computer in.
2. Druk op de Delete (Verwijderen)-toets, wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het Setup-menu te openen, F11 om het Boot-menu te openen) tijdens het opstartproces op het scherm verschijnt.
3. Nadat u het BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.


BIOS Mode: UEFI

BIOS-instellingen

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke systeemschade of het niet opstarten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden continu bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en is deze alleen ter referentie. U kunt ook het informatiepaneel HELP raadplegen voor een beschrijving van het BIOS-item.
• De BIOS-schermen, opties en instellingen zijn afhankelijk van uw systeem.

BIOS Setup openen

Druk op de Delete (Verwijderen)-toets, wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het Setup-menu te openen, F11 om het Boot-menu te openen) tijdens het opstartproces op het scherm verschijnt.

Functietoets

F1:	Algemene helplijst
F2:	Een favoriet item toevoegen/verwijderen
F3:	Menu Favorieten openen
F4:	Menu CPU-specificaties openen
F5:	Menu Memory-Z openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen de geavanceerde modus en de EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijziging opslaan en opnieuw opstarten*
F12:	Een screenshot maken en opslaan op een USB-flashstation (alleen FAT/FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS-gebruikershandleiding

Als u meer instructies wilt over het instellen van het BIOS, raadpleegt u https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf of scant u de QR-code om toegang te krijgen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

• Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
• Sluit de Clear CMOS-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte over de Clear CMOS-jumper voor het resetten van BIOS.

BIOS updaten

BIOS updaten met M-FLASH

Voor het updaten:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. Sla vervolgens het BIOS-bestand op het USB-flashstation op.

BIOS updaten:

1. Schakel over naar de beoogde BIOS ROM met de Multi-BIOS-schakelaar. Sla deze stap over als uw moederbord deze schakelaar niet heeft.
2. Plaats het USB-flashstation dat het updatebestand bevat in de USB-poort.
3. Raadpleeg de volgende methoden om de flash-modus te openen.
   • Start opnieuw op en druk op de Ctrl + F5-toets tijdens POST en klik op Yes (Ja) om het systeem opnieuw op te starten.
     Press <Ctrl+F5> to activate M-Flash for BIOS update.
   • Start opnieuw op en druk op de Del (Verwijderen)-toets tijdens POST om BIOS te openen. Klik op de knop M-FLASH en klik op Yes (Ja) om het systeem opnieuw op te starten.

4. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
5. Wanneer hierom wordt gevraagd, klikt u op Yes (Ja) om het herstellen van BIOS te starten.
6. Nadat het flashproces 100% is voltooid, start het systeem automatisch opnieuw op.

Het BIOS updaten met MSI Center

Voor het updaten:

• Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
• Sluit alle andere toepassingssoftware voordat u het BIOS bijwerkt.

Het BIOS updaten:

1. Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
2. Selecteer Live Update en klik op de knop Advance (Geavanceerd).
3. Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
4. De installatieherinnering verschijnt en klik vervolgens op de knop Install (Installeren).
5. Het systeem start automatisch opnieuw op om BIOS bij te werken.
6. Nadat het flashproces 100% is voltooid, start het systeem automatisch opnieuw op.

BIOS updaten met Flash BIOS Button

1. Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI®-website.
2. Hernoem het BIOS-bestand naar MSI.ROM en sla het op in de hoofdmap van het USB-opslagapparaat.
3. Sluit de voeding aan op CPU_PWR1 en ATX_PWR1. (Het is niet nodig om CPU en geheugen te installeren.)
4. Sluit het USB-opslagapparaat dat het MSI.ROM-bestand bevat aan op de Flash BIOS Port op het achterste I/O-paneel.
5. Druk op de Flash BIOS Button (Flash BIOS-knop) om BIOS te flashen en de LED begint te knipperen.
6. De LED wordt uitgeschakeld wanneer het proces is voltooid

Technische ondersteuning

Als er een probleem met uw systeem optreedt en er geen oplossing in de gebruikershandleiding kan worden gevonden, neem dan contact op met uw verkooppunt of lokale distributeur. U kunt ook de volgende hulpbronnen proberen voor verdere begeleiding.

• Bezoek de MSI-website voor technische handleidingen, BIOS-updates, stuurprogramma-updates en andere informatie: http://www.msi.com
• Registreer uw product op: http://register.msi.com

Revisiegeschiedenis

• Versie 2.0, 2022/10, Eerste release.
• Versie 2.1, 2023/03, Update geheugen- & Wi-Fi-specificatie.
• Versie 2.2, 2023/08, Update geheugenspecificatie.

Veiligheidsinformatie

• De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Neem de volgende instructies in acht om een succesvolle computerassemblage te garanderen.
• Zorg ervoor dat alle componenten goed zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet opstart.
• Houd het moederbord aan de randen vast om te voorkomen dat u gevoelige componenten aanraakt.
• Het wordt aanbevolen om een elektrostatische ontladingspolsband (ESD) te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaad uzelf dan van statische elektriciteit door een ander metalen object aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatische afschermingscontainer of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing liggen.
• Start de computer niet op voordat de installatie is voltooid. Dit kan leiden tot permanente schade aan de componenten en tot letsel bij de gebruiker.
• Als u hulp nodig hebt tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computeronderdeel installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
  • Er is vloeistof in de computer binnengedrongen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet laten werken volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60 °C (140 °F), dit kan het moederbord beschadigen.

Referenties

• MSI® HOE Installeer de-installeer Intel LGA 1700 CPU - YouTube
• MSI® HOE DIMM-geheugenmodules installeren of verwijderen - YouTube
• MSI® HOE frontpaneelconnectoren (JFP1) installeren - YouTube
• MSI® HOE Moederbord installeren met momentschroevendraaier - YouTube
• MSI® HOE SATA HDD installeren - YouTube
• MSI® HOE Grafische kaart installeren op PCIe x16-sleuf met vlinderslot - YouTube
• MSI® HOE Moederbord installeren met momentschroevendraaier - YouTube
• MSI® HOE Voedingconnectoren installeren - YouTube
• MSI - Redirect
• https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf
• Welcome to MSI Member Account Login | MSI Member Center

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI PRO Z790-A WIFI - Handleiding moederbord

Beschikbare talen
