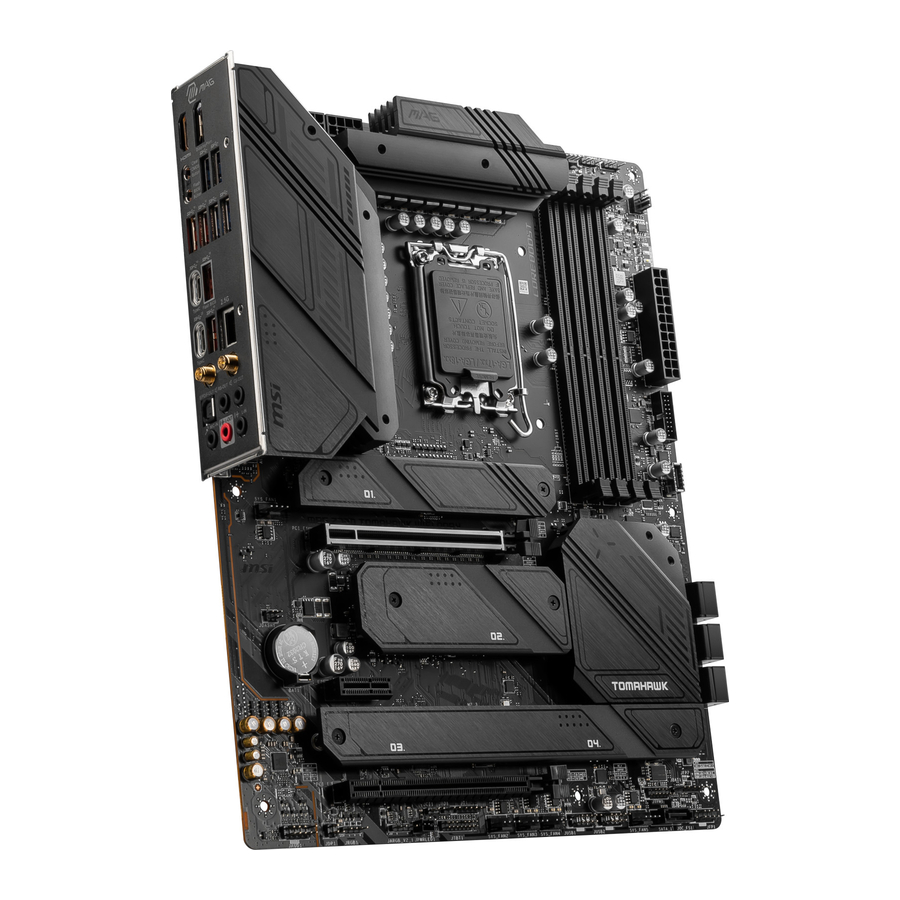

MSI MAG Z790 TOMAHAWK WIFI DDR4 - Moederbordhandleiding

Snel aan de slag

Dit gedeelte Snel aan de slag bevat demonstratiediagrammen over het installeren van uw computer. Sommige installaties bieden ook videodemonstraties. Link naar de URL om deze te bekijken met de webbrowser op uw telefoon of tablet. U kunt zelfs naar de URL linken door de QR-code te scannen.

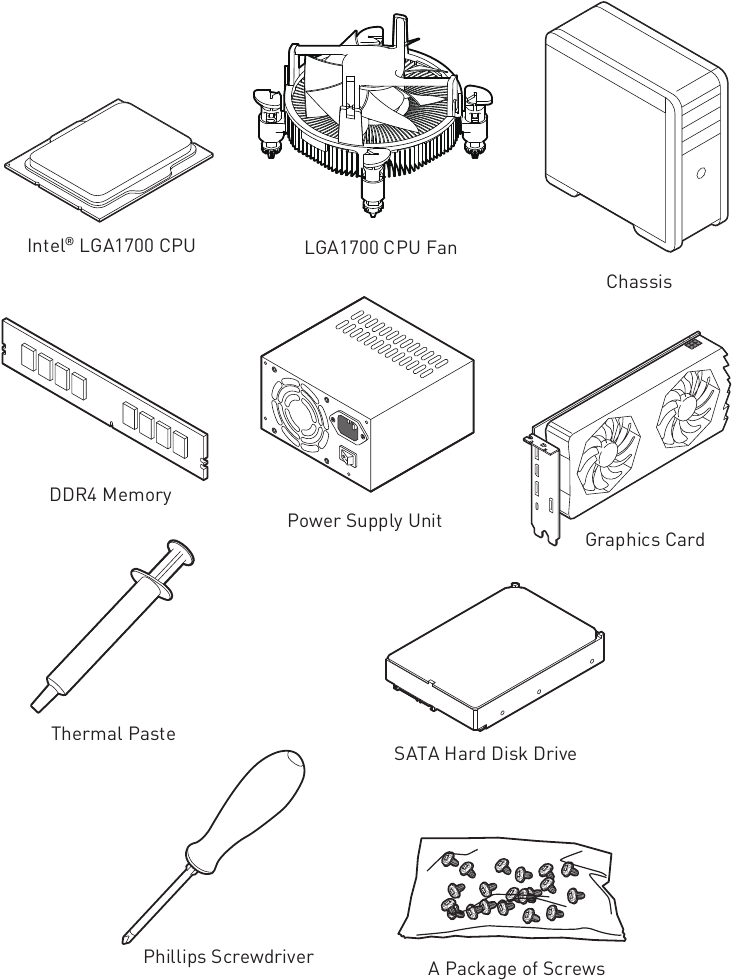

Gereedschap en onderdelen voorbereiden

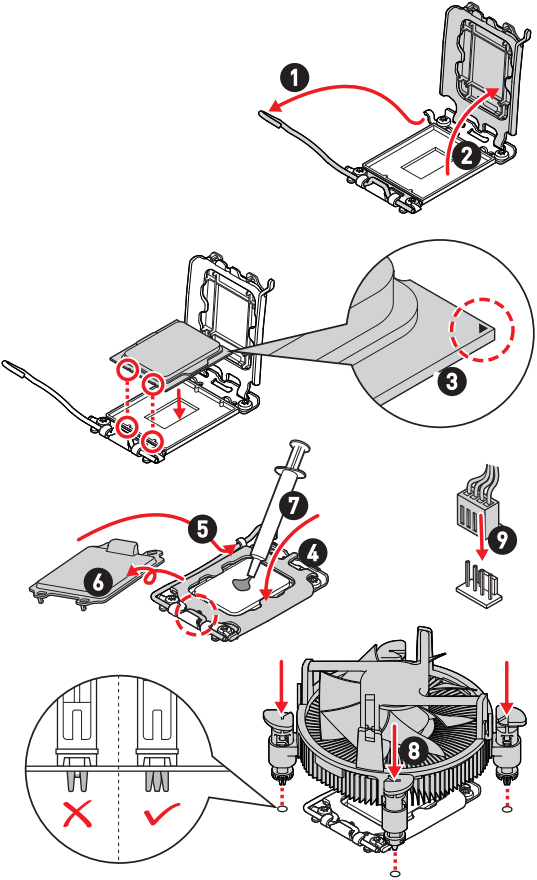

Een processor installeren

https://youtu.be/KMf9oIDsGes

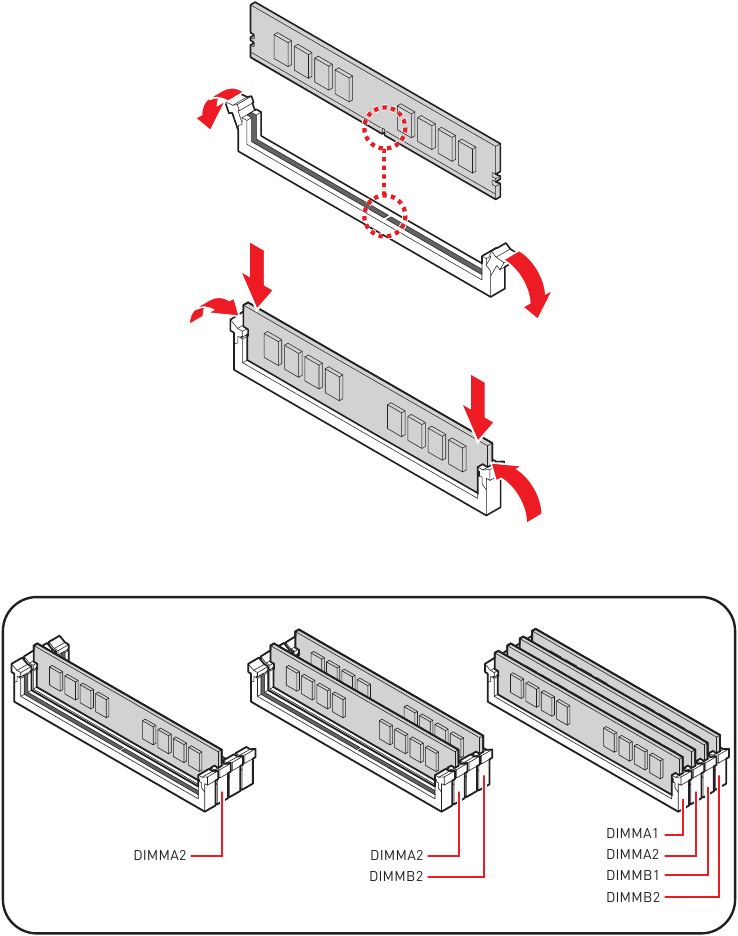

DDR4-geheugen installeren

https://youtu.be/XiNmkDNZcZk

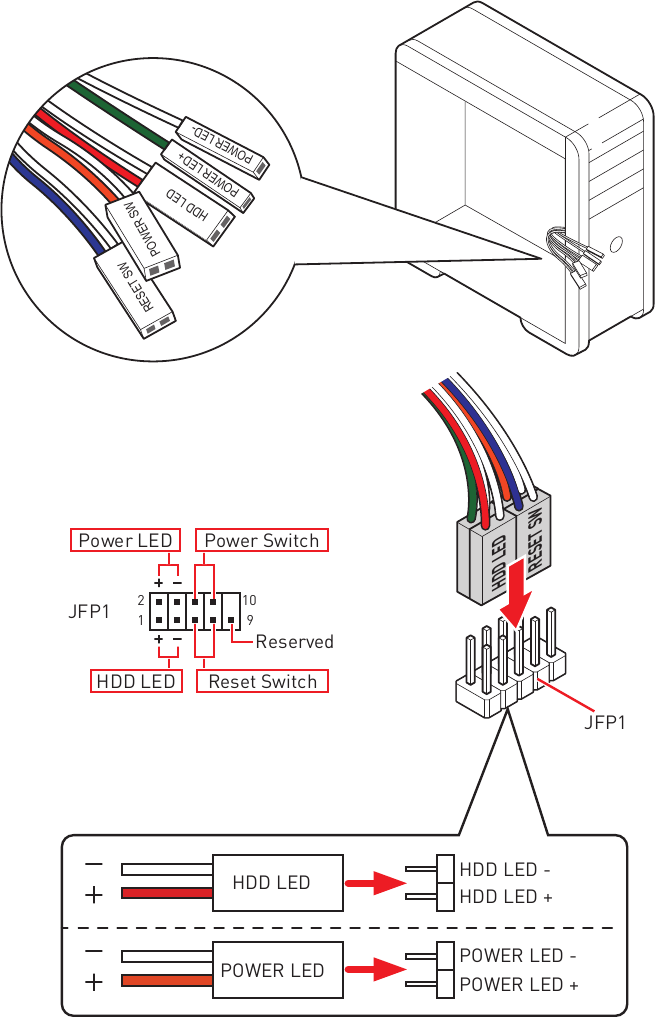

De header van het voorpaneel aansluiten

http://youtu.be/DPELIdVNZUI

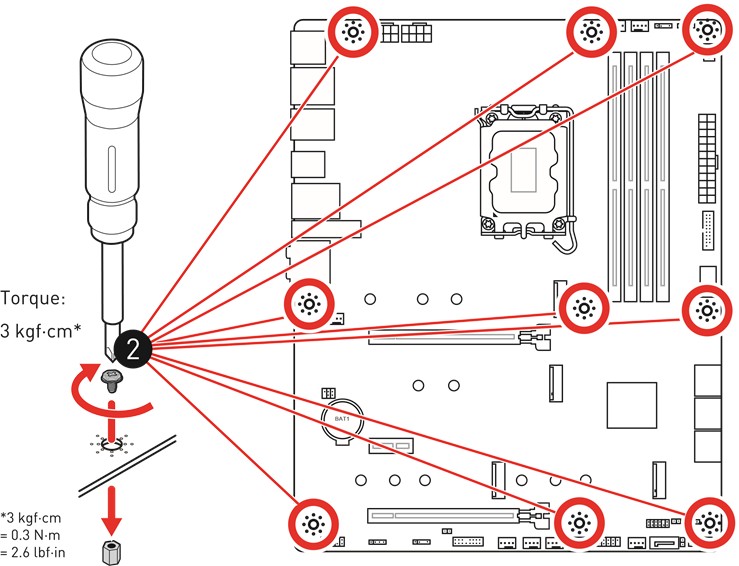

Het moederbord installeren

https://youtu.be/wWI6Qt51Wnc

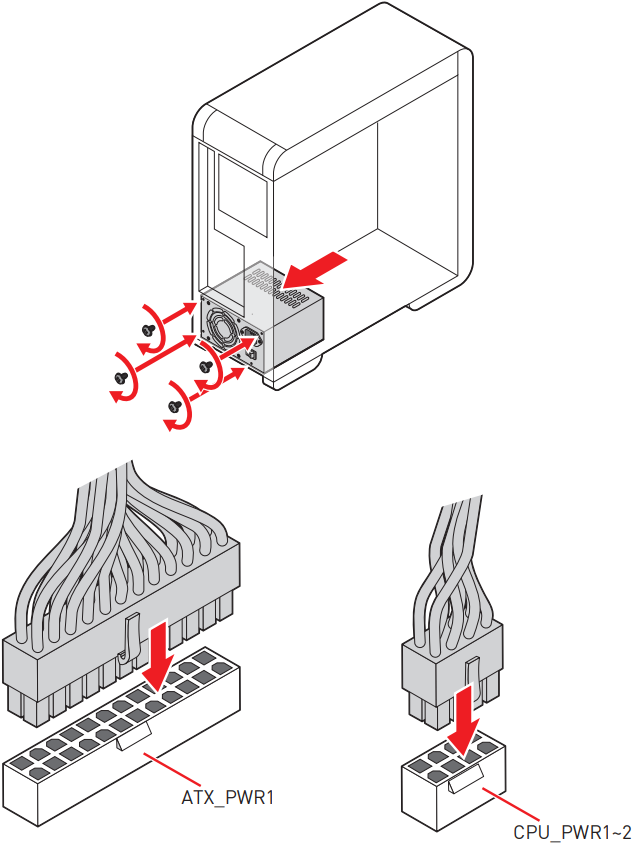

De stroomconnectoren aansluiten

http://youtu.be/gkDYyR_83I4

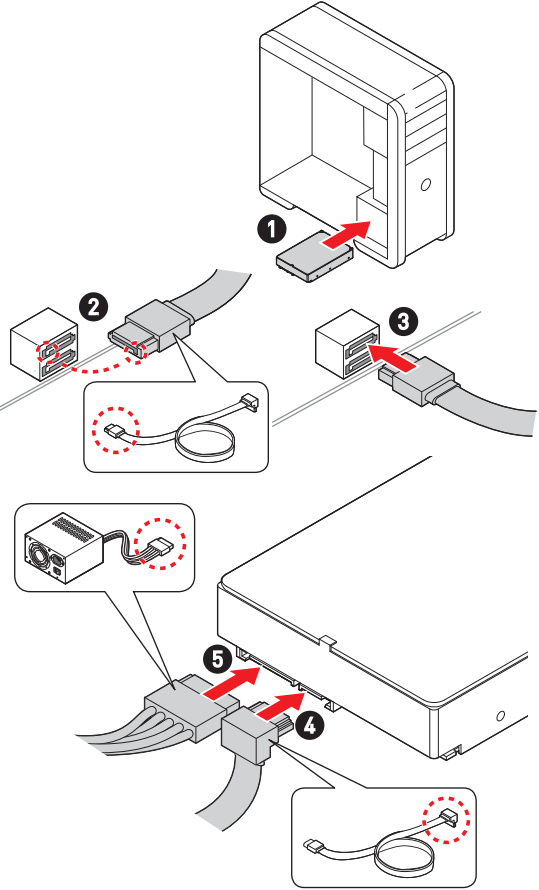

SATA-schijven installeren

http://youtu.be/RZsMpqxythc

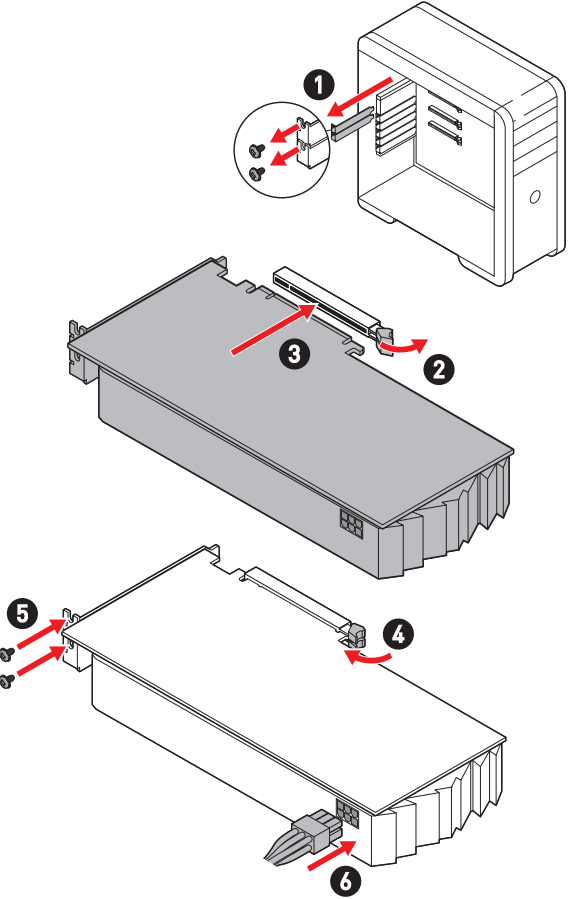

Een grafische kaart installeren

http://youtu.be/mG0GZpr9w_A

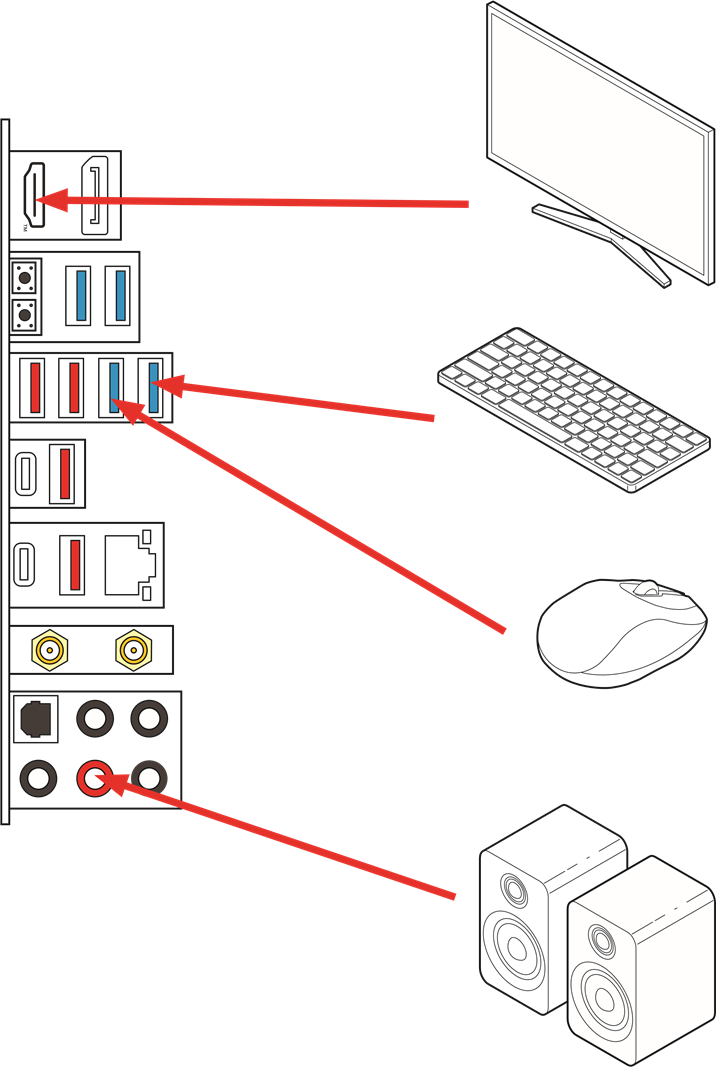

Randapparatuur aansluiten

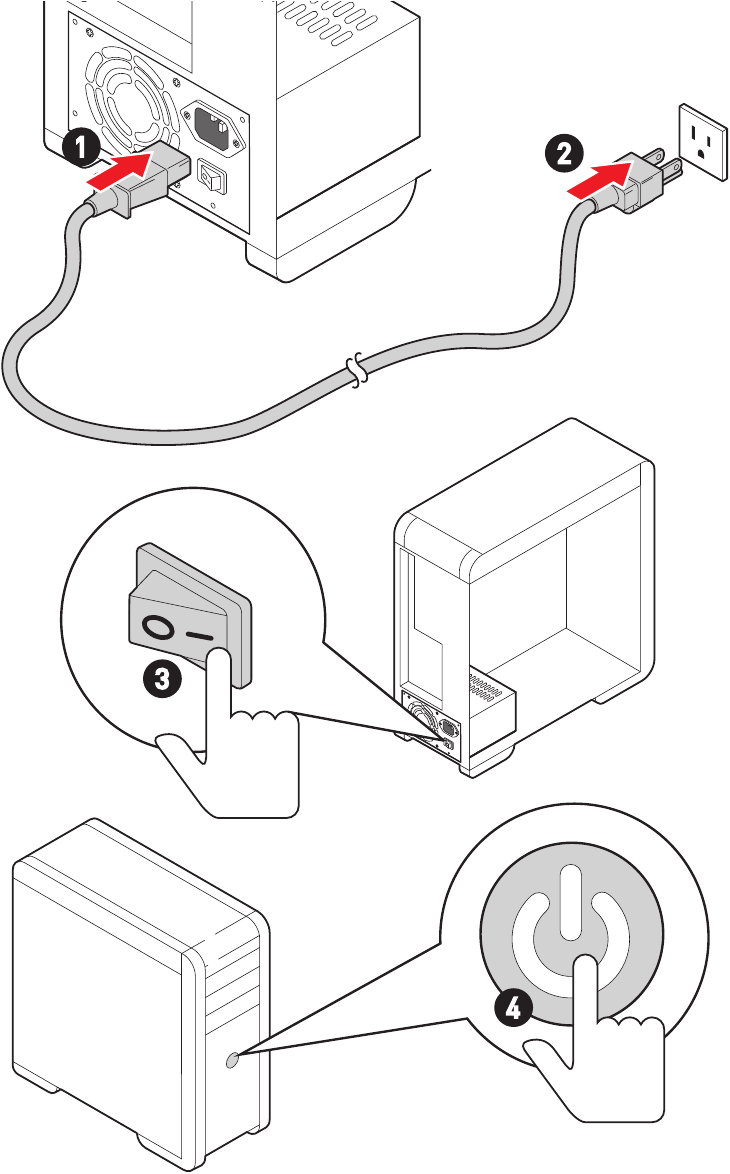

Inschakelen

Specificaties

CPU	Ondersteunt 12e/13e generatie Intel® Core™-processors, Pentium® Gold- en Celeron®-processors* Processoraansluiting LGA1700 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus wanneer er nieuwe processors worden uitgebracht.
Chipset	Intel® Z790-chipset
Geheugen	4x DDR4-geheugenslots, ondersteunen tot 128 GB* Ondersteunt 1R 2133/2666/3200 MHz (door JEDEC & POR) Maximale overklokfrequentie: 1DPC 1R Max. snelheid tot 5333+ MHz 1DPC 2R Max. snelheid tot 4800+ MHz 2DPC 1R Max. snelheid tot 4400+ MHz 2DPC 2R Max. snelheid tot 4000+ MHz Ondersteunt Dual-Channel-modus Ondersteunt niet-ECC, ongebufferd geheugen Ondersteunt Intel® Extreme Memory Profile (XMP) * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslots	2x PCIe x16-slots PCI_E1-slot (van CPU) Ondersteunt tot PCIe 5.0 x16 PCI_E3-slot (van Z790-chipset) Ondersteunt tot PCIe 4.0 x4 1x PCIe 3.0 x1-slot PCI_E2-slot (van Z790-chipset) Ondersteunt tot PCIe 3.0 x1
Onboard Graphics	1x HDMI™ 2.1-poort met HDR, ondersteunt een maximale resolutie van 4K 60Hz*/ ** 1x DisplayPort 1.4-poort met HBR3, ondersteunt een maximale resolutie van 8K 60Hz*/ ** * Alleen beschikbaar op processors met geïntegreerde graphics. ** Grafische specificaties kunnen variëren, afhankelijk van de geïnstalleerde CPU.
SATA-poorten	7x SATA 6Gb/s-poorten SATA_1, SATA_5~6 & SATA_7~8 (van Z790-chipset) SATA_A1~A2 (van ASM1061)
M.2 SSD-slots	4x M.2-slots (Key M) M2_1-slot (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2260/2280/22110-opslagapparaten M2_2-slot (van Z790-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2260/2280-opslagapparaten M2_3*-slot (van Z790-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt tot SATA 6Gb/s Ondersteunt 2242/2260/2280-opslagapparaten M2_4-slot (van Z790-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2242/2260/2280-opslagapparaten * SATA_1 is niet beschikbaar bij het installeren van M.2 SSD in de M2_3-slot.
RAID	Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten* Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor M.2 NVMe-opslagapparaten * SATA_A1~A2 ondersteunen geen RAID-functie.
Audio	Realtek® ALC4080-codec 7.1-kanaals USB High Performance Audio Ondersteunt tot 32-bits/384kHz-weergave op het voorpaneel Ondersteunt S/PDIF-uitgang
LAN	1x Intel® 2.5Gbps LAN-controller
Wi-Fi & Bluetooth®	Intel® Wi-Fi 6E De draadloze module is vooraf geïnstalleerd in de M.2-slot (Key-E) Ondersteunt MU-MIMO TX/RX, 2,4 GHz/5 GHz/6 GHz*(160 MHz) tot 2,4 Gbps Ondersteunt 802.11 a/b/g/n/ac/ax Ondersteunt Bluetooth® 5.3**, FIPS, FISMA * Het gebruik van de Wi-Fi 6GHz-band is afhankelijk van Windows 11-ondersteuning en is afhankelijk van de regelgeving van elk land. ** De Bluetooth-versie kan worden bijgewerkt. Raadpleeg de website van de Wi-Fi-chipsetleverancier voor meer informatie.
Stroomaansluitingen	1x 24-pins ATX-hoofdstroomaansluiting 2x 8-pins +12V-stroomaansluitingen
Interne USB-aansluitingen	1x USB 3.2 Gen 2 10Gbps Type-C-connector op het voorpaneel (van Z790-chipset) 1x USB 3.2 Gen 1 5Gbps-connector (van Hub GL3523) Ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0 Type-A-connectoren (van Hub GL850G) Ondersteunt extra 4 USB 2.0-poorten
Ventilatoraansluitingen	1x 4-pins CPU-ventilatoraansluiting 1x 4-pins waterpomp-ventilatoraansluiting 6x 4-pins systeemventilatoraansluitingen
Systeemaansluitingen	1x audio-aansluiting op het voorpaneel 2x systeempaneelaansluitingen 1x aansluiting voor chassisindringing 1x TPM-module-aansluiting 1x Tuning controller-aansluiting 1x TBT-connector (ondersteunt RTD3)
Jumpers	1x Clear CMOS-jumper 1x OC safe boot-jumper
LED-functies	1x 4-pins RGB LED-connector 3x 3-pins ARGB Gen2 LED-connectoren 4x EZ Debug LED
Aansluitingen op het achterpaneel	1x DisplayPort 1x HDMI™-poort 1x Clear CMOS-knop 1x Flash BIOS-knop 4x USB 3.2 Gen 1 5Gbps Type-A-poorten (van Hub GL3523) 4x USB 3.2 Gen 2 10Gbps Type-A-poorten (van Z790-chipset) 1x USB 3.2 Gen 2 10Gbps Type-C-poort (van Z790-chipset) 1x USB 3.2 Gen 2x2 20Gbps Type-C-poort (van Z790-chipset) 1x 2.5Gbps LAN (RJ45)-poort 2x Wi-Fi-antenneconnectoren 5x audio-aansluitingen 1x optische S/PDIF-uitgang
I/O-controller	NUVOTON NCT6687D-M Controller-chip
Hardwaremonitor	Detectie van CPU-/systeem-/chipsettemperatuur Detectie van CPU-/systeem-/pompventilatorsnelheid CPU-/systeem-/pompventilator snelheidsregeling
Form Factor	ATX-form factor 9,6 inch x 12 inch (244 mm x 305 mm)
BIOS-functies	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Meerdere talen
Software	Drivers MSI Center Intel Extreme Tuning Utility Realtek Console CPU-Z MSI GAMING Norton 360 Deluxe 7-ZIP AIDA64 Extreme MSI Edition MSI APP Player (BlueStacks) Tile

Speciale functies

MSI Center-functies

• Gamingmodus
• Slimme prioriteit
• Game Highlights
• Mystic Light
• Ambient Link
• Frozr AI Cooling
• Gebruikersscenario
• True Color
• Live Update
• Hardwaremonitoring
• Super Charger
• Apparaten versnellen
• Slimme beeldfinder
• MSI Companion
• Systeemdiagnose
• Systeeminformatie
• Microsoft-app
• Mijn apparaat
• MSI Display Kit

Thermische functies

• Uitgebreid koellichaamontwerp
• M.2 Shield Frozr
• K7 MOSFET-thermische pad / Extra spoelpad
• Ventilatorkoppen (CPU + POMP + SYSTEEM)

Prestaties

• Core Boost
• Dubbele CPU-voeding
• Memory Boost
• Lightning Gen 5 PCI-E
• Lightning Gen 4 PCI-E / M.2-sleuf
• USB Type-C aan de voorkant
• Server Grade PCB
• 2oz Koper verdikte PCB

DIY-vriendelijk

• PCI-E Steel Armor
• Voorgeïnstalleerd I/O-schild
• EZ M.2-clips

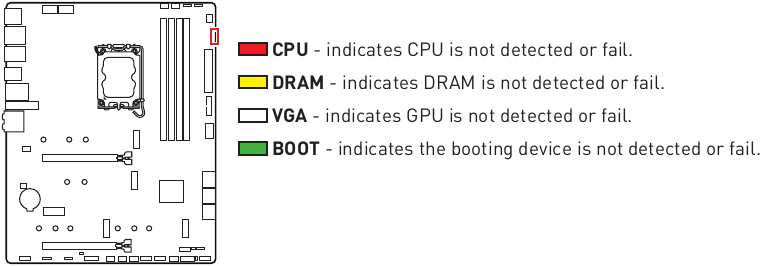

• EZ DEBUG LED
• EZ LED-bediening
• Flash BIOS-knop

Audio

• Audio Boost 5

RGB-ondersteuning

• Mystic Light-uitbreiding (RGB)
• Mystic Light-uitbreiding (ARGB Gen2)
• Ondersteuning voor omgevingsapparaten

BIOS

• Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van uw moederbordpakket. Het moet het volgende bevatten:

Board

• 1x Moederbord

Documentatie

• 1x Snelstartgids
• 1x Wettelijke kennisgeving van de Europese Unie

Applicatie

• 1x USB-station met stuurprogramma's en hulpprogramma's

Kabels

• 2x SATA 6Gb/s-kabels

Accessoires

• 1x Wi-Fi-antenneset
• 2x EZ M.2-clippakketten (1 set/pak)
• 1x Kabelsticker

• Er staat een ISO-bestand op het meegeleverde USB-station. Verwijder dit niet per ongeluk. Raadpleeg het hoofdstuk OS, stuurprogramma's en MSI Center installeren voor meer informatie over het installeren van stuurprogramma's.
• Neem contact op met uw verkoper als een van de bovenstaande items beschadigd of ontbreekt.

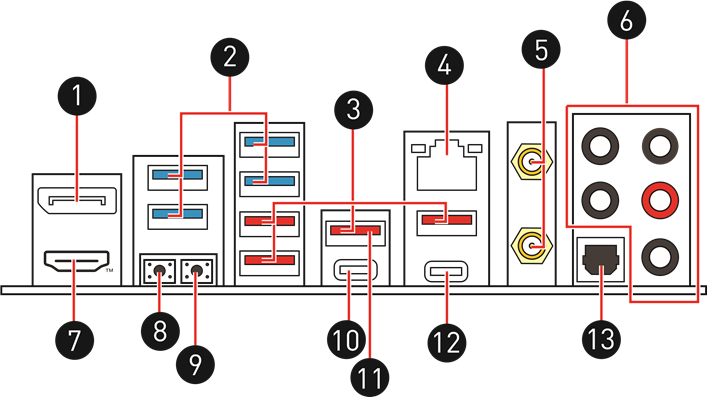

Aansluitingen op het achterpaneel

Item	Beschrijving
1	DisplayPort
2	USB 3.2 Gen 1 5Gbps Type-A-poorten (van Hub GL3523)
3	USB 3.2 Gen 2 10Gbps Type-A-poorten (van Z790-chipset)
4	2,5 Gbps LAN (RJ45)-poort
5	Wi-Fi-antenneconnectoren
6	Audio-aansluitingen
7	HDMI™-poort
8	Clear CMOS-knop Schakel uw computer uit. Houd de Clear CMOS-knop ongeveer 5-10 seconden ingedrukt om het BIOS terug te zetten naar de standaardwaarden.

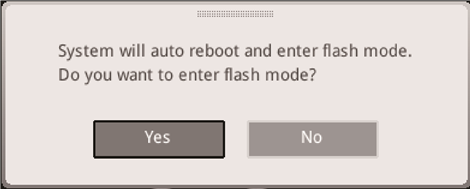

9	Flash BIOS-knop Raadpleeg de details over het bijwerken van het BIOS met de Flash BIOS-knop.
10	USB 3.2 Gen 2 10Gbps Type-C-poort (van Z790-chipset)
11	Flash BIOS-poort
12	USB 3.2 Gen 2x2 20Gbps Type-C-poort (van Z790-chipset)
13	Optische S/PDIF-uitgangsconnector

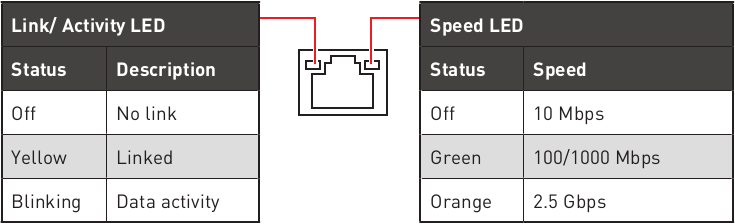

LED-statustabel LAN-poort

Audio-aansluitingen

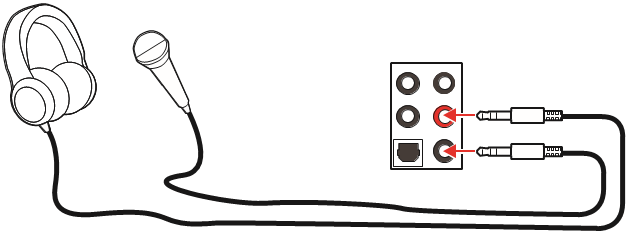

Audio-aansluitingen naar hoofdtelefoon- en microfoondiagram

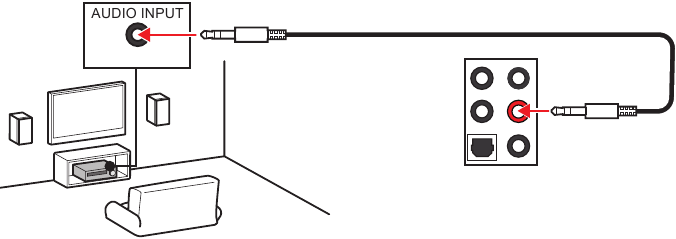

Audio-aansluitingen naar stereo-luidsprekerdiagram

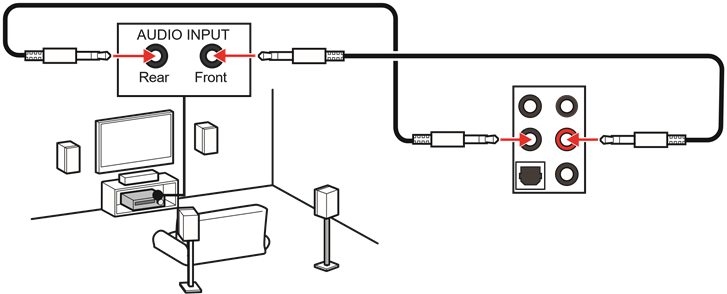

Audio-aansluitingen naar 4-kanaals luidsprekerdiagram

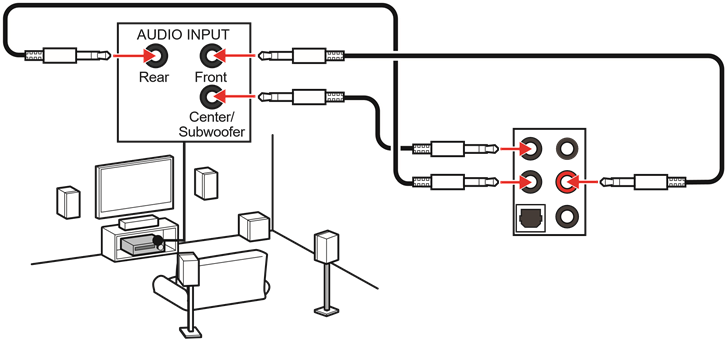

Audio-aansluitingen naar 5.1-kanaals luidsprekerdiagram

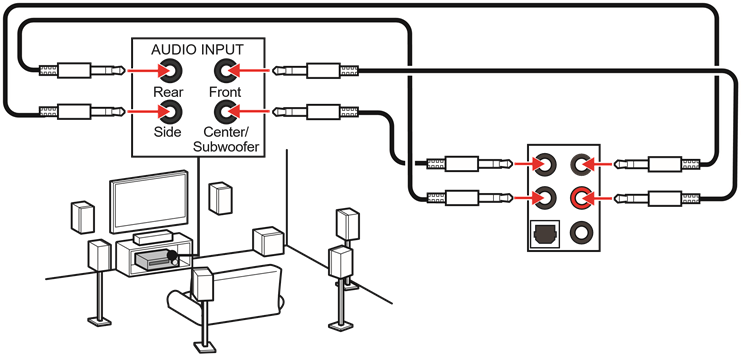

Audio-aansluitingen naar 7.1-kanaals luidsprekerdiagram

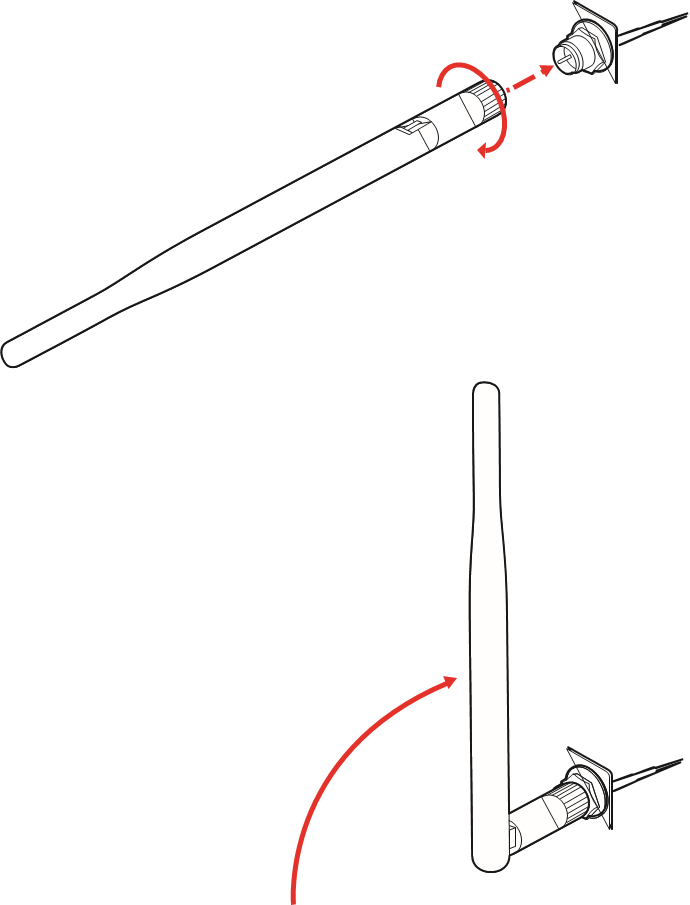

Antennes installeren

1. Schroef de antennes stevig vast aan de antenneconnectoren zoals hierboven weergegeven.
2. Oriënteer de antennes.

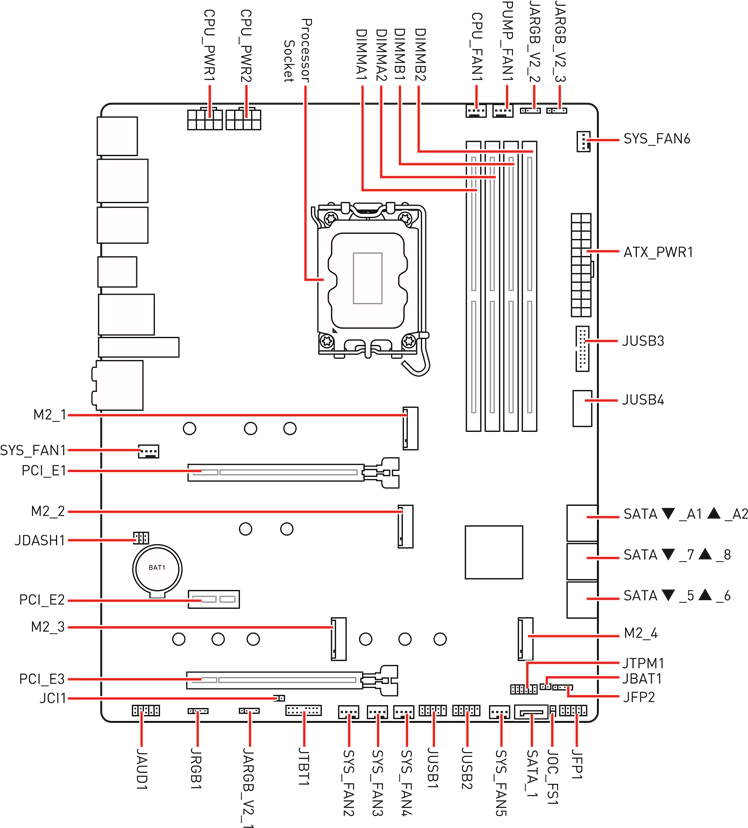

Overzicht van componenten

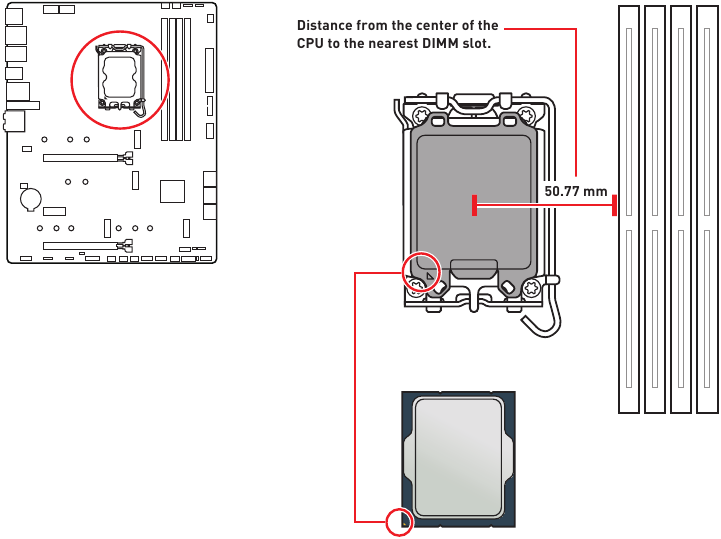

CPU-socket

Introductie tot de LGA1700 CPU

Het oppervlak van de LGA1700 CPU heeft vier inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

• Haal altijd de stekker uit het stopcontact voordat u de CPU installeert of verwijdert.
• Bewaar de beschermkap van de CPU nadat u de processor hebt geïnstalleerd. MSI behandelt alleen Return Merchandise Authorization (RMA)-aanvragen als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
• Vergeet niet om altijd een CPU-koeler te installeren wanneer u een CPU installeert. Een CPU-koeler is nodig om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
• Controleer of de CPU-koeler een goede afdichting met de CPU heeft gevormd voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.
• Wanneer de CPU niet is geïnstalleerd, beschermt u de pinnen van de CPU-socket altijd door de socket af te dekken met de plastic kap.
• Als u een afzonderlijke CPU en koeler hebt gekocht, raadpleeg dan de documentatie in de verpakking van de koeler voor meer informatie over de installatie.
• Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten bestand zijn tegen overklokken. Elke poging om verder te gaan dan de productspecificaties wordt niet aanbevolen. MSI® garandeert geen schade of risico's veroorzaakt door onvoldoende werking buiten de productspecificaties.

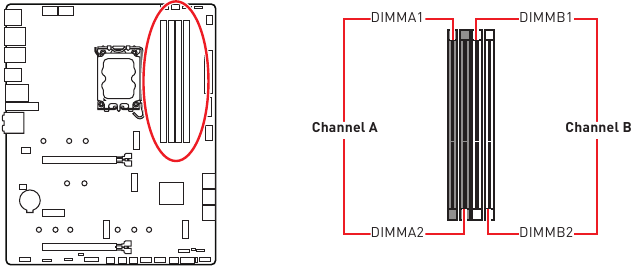

DIMM-sleuven

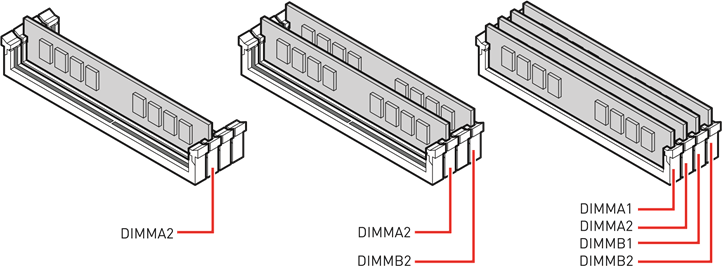

Aanbeveling voor installatie van geheugenmodules

• Plaats geheugenmodules altijd eerst in de DIMMA2-sleuf.
• Om de systeemstabiliteit voor de Dual channel-modus te garanderen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
• Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de gemarkeerde waarde bij overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM-frequentie om de geheugenfrequentie in te stellen als u het geheugen wilt gebruiken op de gemarkeerde of een hogere frequentie.
• Het wordt aanbevolen om een efficiënter geheugenkoelsysteem te gebruiken voor de installatie van volledige DIMM's of overklokken.
• De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
• Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

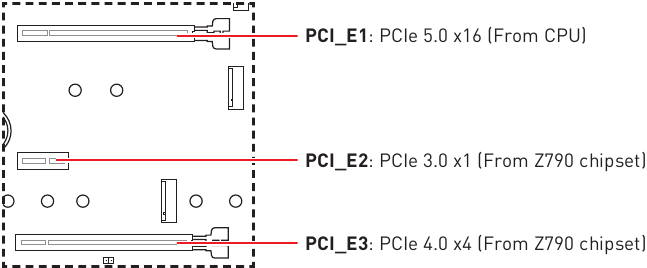

PCI_E1~3: PCIe-uitbreidingssleuven

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel zoals MSI Graphics Card Bolster gebruiken om het gewicht te ondersteunen en vervorming van de sleuf te voorkomen.
• Voor een enkele PCIe x16-uitbreidingskaartinstallatie met optimale prestaties wordt het gebruik van de PCI_E1-sleuf aanbevolen.
• Wanneer u uitbreidingskaarten toevoegt of verwijdert, moet u altijd de voeding uitschakelen en de voedingskabel uit het stopcontact halen. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.

M2_1~4: M.2-sleuven (Key M)

• Intel^® RST ondersteunt alleen PCIe M.2 SSD met UEFI ROM.
• Als uw M.2 SSD een eigen koellichaam heeft, verwijder dan de M.2-platen of rubberen blokjes in de M.2-sleuven voordat u de M.2 SSD installeert. Installeer de koellichamen die bij uw moederbord zijn geleverd niet opnieuw.

M.2-module installeren in de M2_1-sleuf

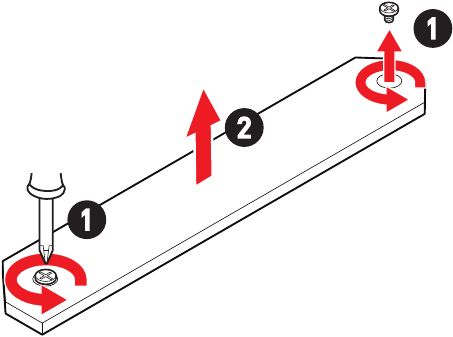

1. Maak de schroeven van het M.2 Shield Frozr-koellichaam los.

2. Til het M.2 Shield Frozr-koellichaam op en verwijder het.

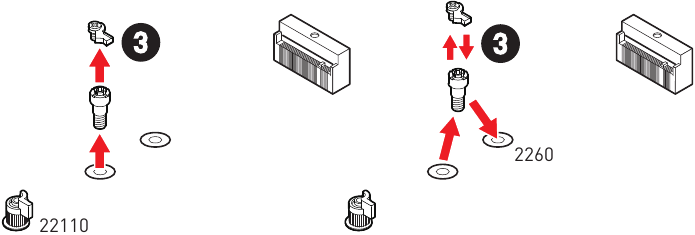

3. Verwijder of verwissel de schroeven op basis van uw SSD-lengte. Sla deze stap over als u een 2280 SSD installeert.

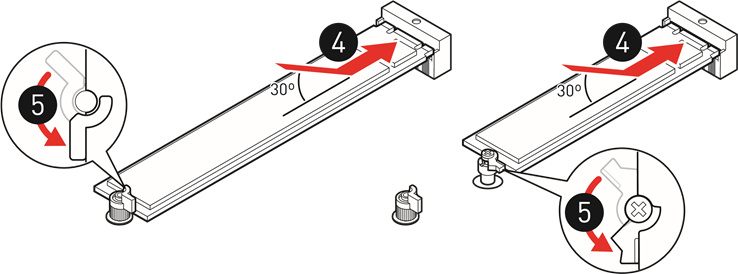

4. Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.

5. Draai de EZ M.2-clip om de M.2 SSD te bevestigen.

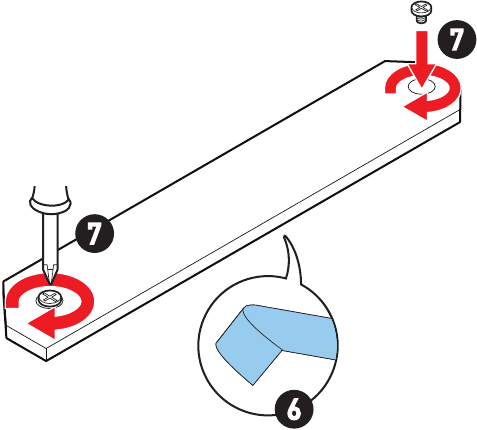

6. Verwijder de beschermfolie van de thermische pad onder het M.2 Shield Frozr-koellichaam.

7. Plaats het M.2 Shield Frozr-koellichaam terug en zet het vast.

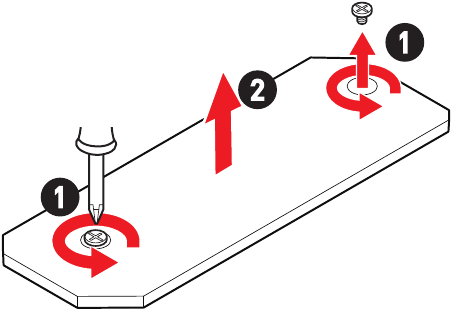

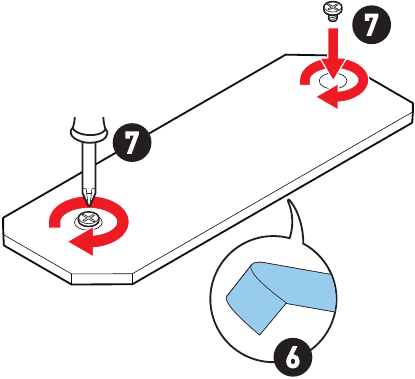

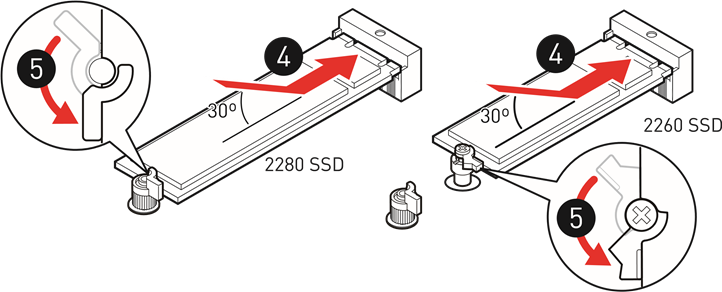

M.2-module installeren in de M2_2-sleuf

1. Maak de schroeven van het M.2 Shield Frozr-koellichaam los.

2. Til het M.2 Shield Frozr-koellichaam op en verwijder het.
3. Als u een 2260 M.2 SSD wilt installeren, installeer dan de meegeleverde EZ M.2-clipset in het 2260-schroefgat. Sla deze stap over als u een 2280 SSD installeert.

4. Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.

5. Draai de EZ M.2-clip om de M.2 SSD te bevestigen.
6. Verwijder de beschermfolie van de thermische pad onder het M.2 Shield Frozr-koellichaam.

7. Plaats het M.2 Shield Frozr-koellichaam terug en zet het vast.

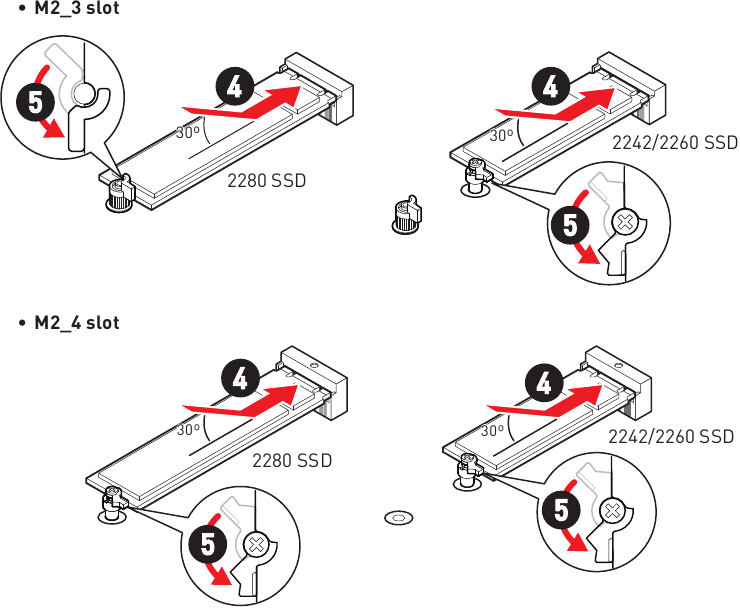

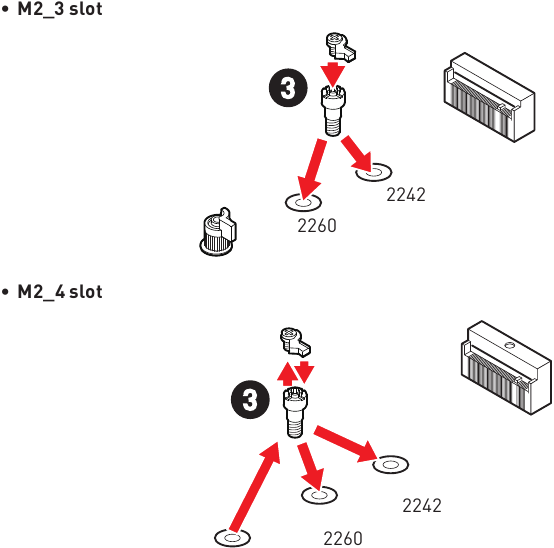

M.2-module installeren in de M2_3 & M2_4-sleuven

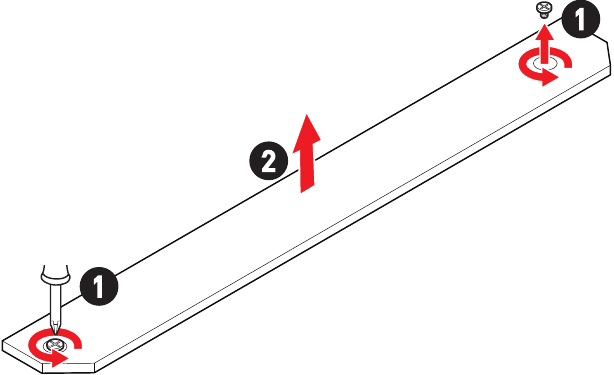

1. Maak de schroeven van het M.2 Shield Frozr-koellichaam los.

2. Til het M.2 Shield Frozr-koellichaam op en verwijder het.
3. Als u een 2242 of 2260 M.2 SSD wilt installeren, installeer dan de meegeleverde EZ M.2-clipset in het 2240- of 2260-schroefgat. Sla deze stap over als u een 2280 SSD installeert.

4. Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.

5. Draai de EZ M.2-clip om de M.2 SSD te bevestigen.

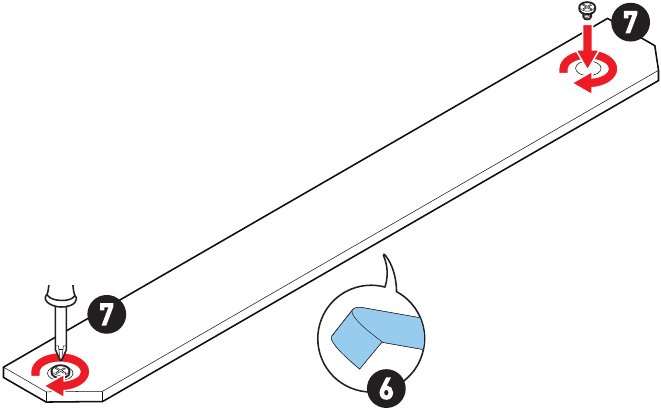

6. Verwijder de beschermfolie van de thermische pad onder het M.2 Shield Frozr-koellichaam.

7. Plaats het M.2 Shield Frozr-koellichaam terug en zet het vast.

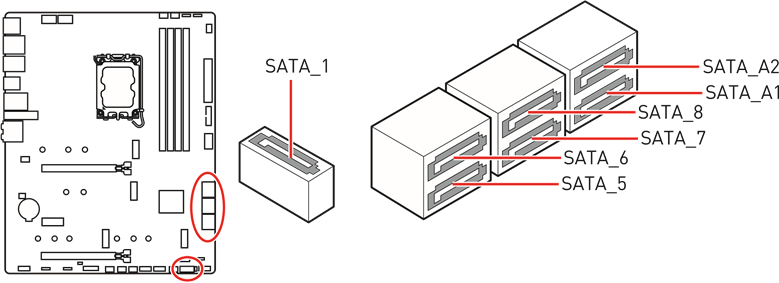

SATA_1, SATA_5~6, SATA_7~8 & SATA_A1~A2: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan verbinding maken met één SATA-apparaat.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de overdracht.
• SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.
• SATA_1 is niet beschikbaar wanneer M.2 SSD in de M2_3-sleuf is geïnstalleerd.

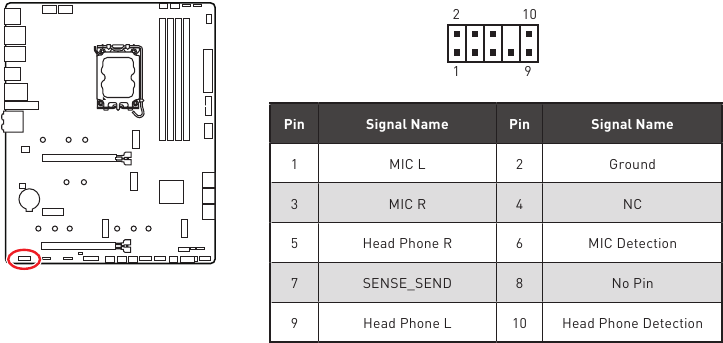

JAUD1: Front-audio-connector

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

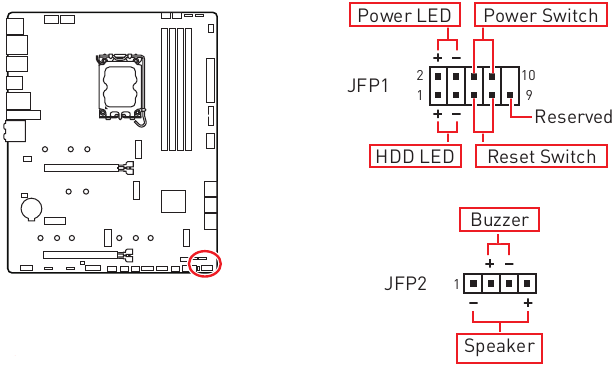

JFP1, JFP2: Frontpaneelconnectoren

De JFP1-connector regelt de stroom aan, de stroomreset en de led's op uw pc-behuizing/chassis. Met de headers Power Switch/ Reset Switch kunt u de aan/uit-knop/resetknop aansluiten. De Power LED-header maakt verbinding met het led-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor zoemer en luidspreker. Raadpleeg de volgende afbeeldingen hieronder om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat Power LED en HDD LED een positieve en negatieve verbinding hebben, u moet de kabel aansluiten op de corresponderende positieve en negatieve poort op het moederbord. Anders werken de led's niet goed.

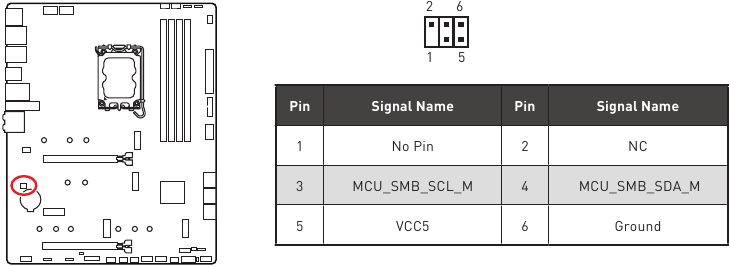

JDASH1: Tuning Controller-connector

Deze connector wordt gebruikt om een optionele Tuning Controller-module aan te sluiten.

JCI1: Chassis Intrusion-connector

Met deze connector kunt u de chassis intrusion-schakelkabel aansluiten.

De chassis intrusion-detector gebruiken

1. Sluit de JCI1-connector aan op de chassis intrusion-schakelaar/sensor op het chassis.
2. Sluit de chassisafdekking.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Stel Chassis Intrusion in op Enabled.
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.
6. Zodra de chassisafdekking opnieuw wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De waarschuwing voor chassis intrusion resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Stel Chassis Intrusion in op Reset.
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.

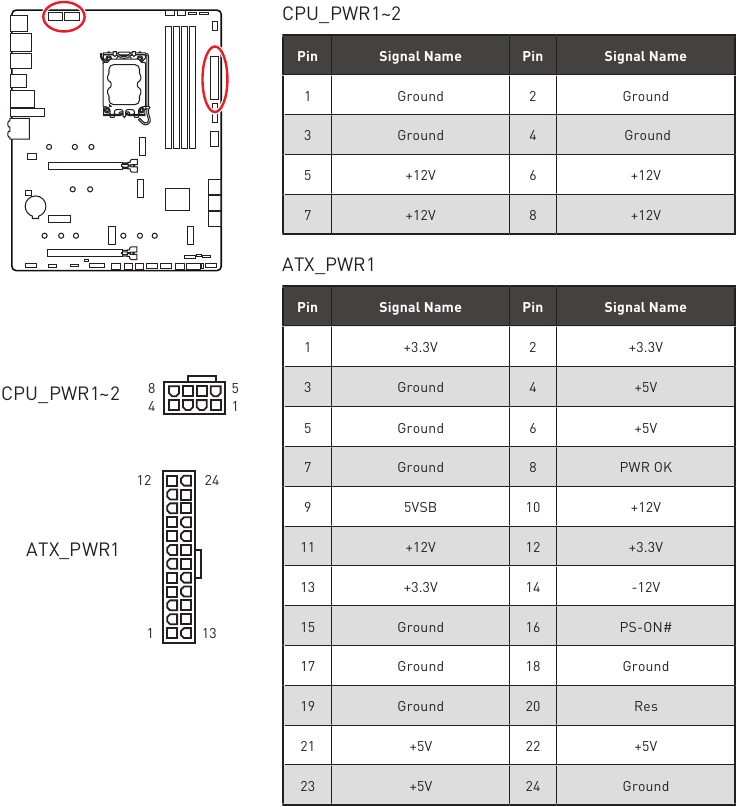

CPU_PWR1~2, ATX_PWR1: Stroomconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een juiste ATX-voeding om een stabiele werking van het moederbord te garanderen.

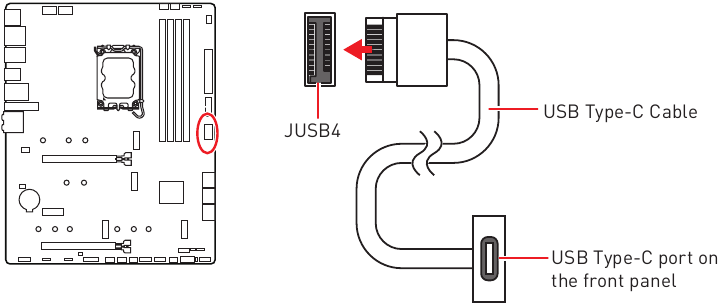

JUSB4: USB 3.2 Gen 2 Type-C-connector op het voorpaneel

Met deze connector kunt u een USB 3.2 Gen 2 10 Gbps Type-C-connector op het voorpaneel aansluiten. De connector heeft een faalbestendig ontwerp. Wanneer u de kabel aansluit, moet u ervoor zorgen dat u deze met de juiste richting aansluit.

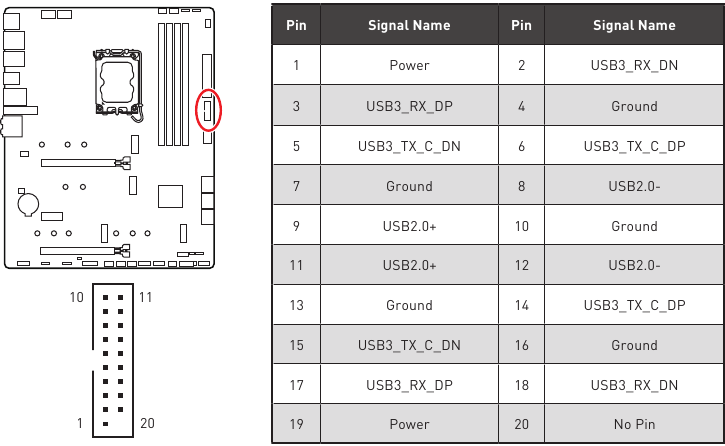

JUSB3: USB 3.2 Gen 1-connector

Met deze connector kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Houd er rekening mee dat de stroom- en aardingspinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.

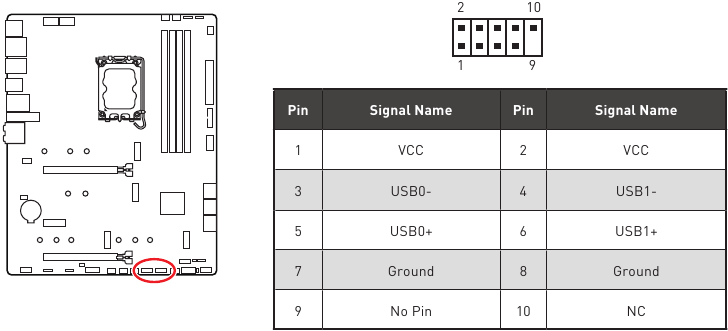

JUSB1~2: USB 2.0-connectoren

Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

• Houd er rekening mee dat de VCC- en aardingspinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.
• Als u uw iPad, iPhone en iPod via USB-poorten wilt opladen, installeert u het hulpprogramma MSI Center.

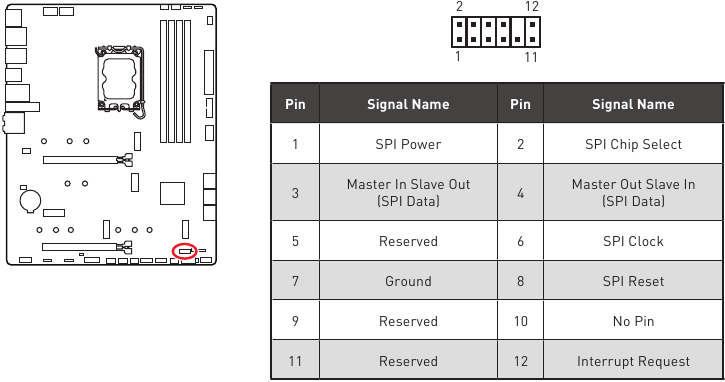

JTPM1: TPM-moduleconnector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer details en toepassingen.

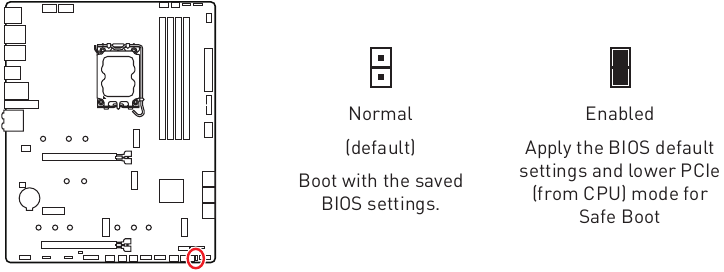

JOC_FS1: Veilige opstartjumper

Deze jumper wordt gebruikt voor veilig opstarten. Eenmaal ingeschakeld, start het systeem op met standaardinstellingen en een lagere PCIe-modus (van CPU).

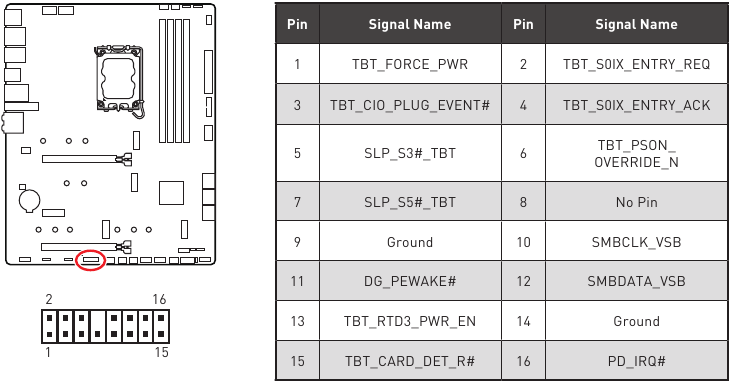

JTBT1: Thunderbolt-uitbreidingskaartconnector

Met deze connector kunt u de Thunderbolt I/O-uitbreidingskaart aansluiten.

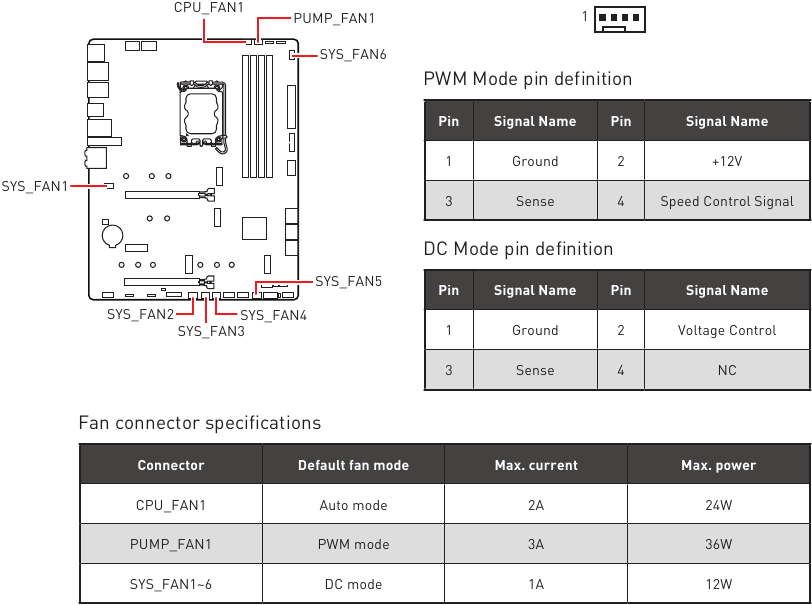

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Ventilatorconnectoren

Ventilatorconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. PWM-modus ventilatorconnectoren bieden een constante 12V-uitgang en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. DC-modus ventilatorconnectoren regelen de ventilatorsnelheid door de spanning te wijzigen. De automatische modus ventilatorconnectoren kunnen automatisch de PWM- en DC-modus detecteren.

U kunt ventilatoren bedienen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Controleer de Smart Fan Mode, de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode uit, de ventilator draait op maximale snelheid.

Zorg ervoor dat ventilatoren goed werken na het schakelen van de PWM/DC-modus.

JBAT1: Clear CMOS (BIOS resetten) Jumper

Er is een CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

BIOS terugzetten naar standaardwaarden

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te kortsluiten.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en schakel de computer in.

BAT1: CMOS-batterij

Als de CMOS-batterij leeg is, wordt de tijd in het BIOS opnieuw ingesteld en gaan de gegevens van de systeemconfiguratie verloren. In dit geval moet u de CMOS-batterij vervangen.

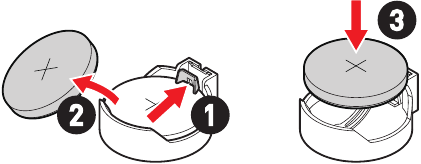

CMOS-batterij vervangen

1. Duw de borgklem om de batterij los te maken.
2. Verwijder de batterij uit de socket.
3. Plaats de nieuwe CR2032-knoopcelbatterij met het +-teken naar boven gericht. Zorg ervoor dat de houder de batterij stevig vasthoudt.

JRGB1: RGB LED-connector

Met de JRGB-connector kunt u de 5050 RGB LED-strips 12V aansluiten.

RGB LED-stripaansluiting

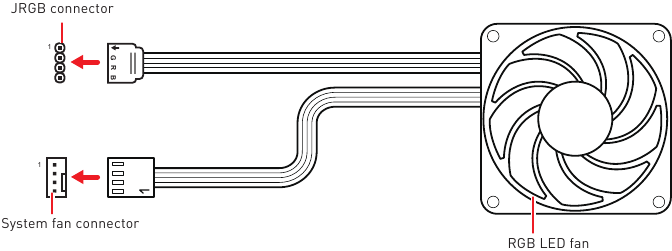

RGB LED-ventilatoraansluiting

• De JRGB-connector ondersteunt maximaal 2 meter continue 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

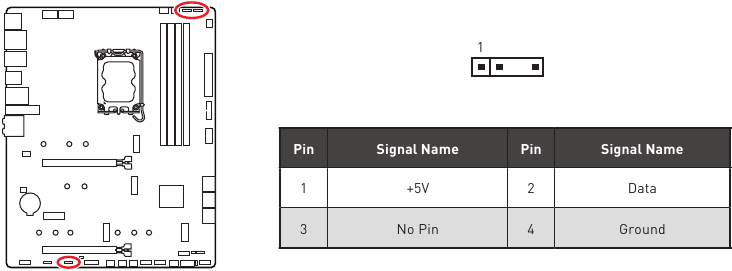

JARGB_V2_1~3: A-RAINBOW V2 (ARGB Gen2) LED-connectoren

Met de JARGB_V2-connectoren kunt u de ARGB Gen2- en de ARGB-gebaseerde LED-strips aansluiten. De JARGB_V2-connector ondersteunt maximaal 240 individueel adresseerbare RGB-LED's met een maximaal vermogen van 3A (5V).

Aansluiting adresseerbare RGB LED-strip

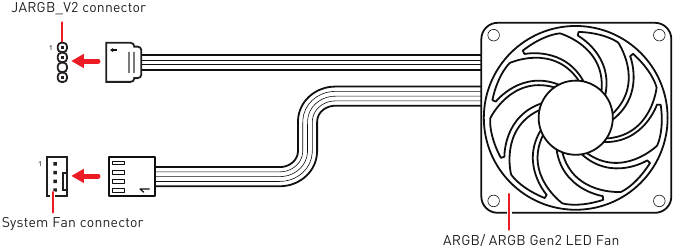

Aansluiting adresseerbare RGB LED-ventilator

Sluit niet het verkeerde type LED-strips aan. De JRGB-connector en de JARGB_V2-connector leveren verschillende spanningen, en het aansluiten van de ARGB 5V LED-strip op de JRGB-connector zal leiden tot schade aan de LED-strip.

• Als u ARGB Gen1- en ARGB Gen2-LED-strips op dezelfde connector aansluit, kan dit problemen veroorzaken. Meng ARGB Gen1- en ARGB Gen2-LED-strips niet door elkaar.
• Het wordt aanbevolen om LED-strips met dezelfde specificatie te installeren om de beste effecten te bereiken.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de adresseerbare RGB LED-strip installeert of verwijdert.
• Gebruik MSI's software om de uitgebreide LED-strip te bedienen.

Onboard-leds

EZ Debug-led

Deze leds geven de debugstatus van het moederbord aan.

OS, stuurprogramma's en MSI Center installeren

Download en update de nieuwste hulpprogramma's en stuurprogramma's op www.msi.com

Windows 10/ Windows 11 installeren

1. Schakel de computer in.
2. Plaats de Windows 10/ Windows 11-installatieschijf/-USB in uw computer.
3. Druk op de knop Restart (Opnieuw opstarten) op de computerbehuizing.
4. Druk op de F11-toets tijdens de POST (Power-On Self Test) van de computer om naar het opstartmenu te gaan.
5. Selecteer de Windows 10/ Windows 11-installatieschijf/-USB in het opstartmenu.
6. Druk op een willekeurige toets als het scherm het bericht Press any key to boot from CD or DVD... (Druk op een willekeurige toets om op te starten vanaf cd of dvd...) weergeeft. Sla deze stap anders over.
7. Volg de instructies op het scherm om Windows 10/ Windows 11 te installeren.

Stuurprogramma's installeren met MSI Driver Utility Installer

• Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 10/ Windows 11. Het wordt aanbevolen het LAN-stuurprogramma te installeren voordat u stuurprogramma's installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om het LAN-stuurprogramma voor uw moederbord te installeren.
• De MSI Driver Utility Installer verschijnt slechts één keer. Als u deze annuleert of sluit tijdens het proces, raadpleeg dan het hoofdstuk Live Update van de MSI Center-handleiding om de stuurprogramma's te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de stuurprogramma's te downloaden.
• MSI Driver Utility Installer moet worden geïnstalleerd via internet.

1. Start uw computer op in Windows 10/ Windows 11.
2. Selecteer Start > Instellingen > Windows Update en selecteer vervolgens Naar updates zoeken.
3. MSI Driver Utility Installer verschijnt automatisch.

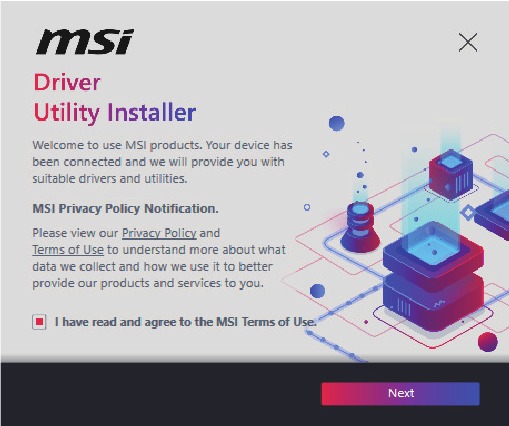

4. Schakel het selectievakje I have read and agree to the MSI Terms of Use (Ik heb de gebruiksvoorwaarden van MSI gelezen en ga hiermee akkoord) in en klik vervolgens op Next (Volgende).

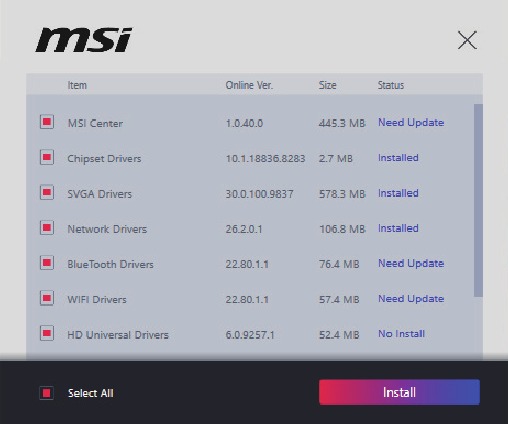

5. Schakel het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek in en klik op Install (Installeren) om MSI Center en stuurprogramma's te installeren. De installatievoortgang wordt onderaan weergegeven.

6. Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

Stuurprogramma's installeren met MSI USB-station

1. Start uw computer op in Windows 10/ Windows 11.
2. Plaats het MSI USB-station in de USB-poort.
3. U kunt een Disc Image file (Schijfkopiebestand) zien dat stuurprogramma's en hulpprogramma's bevat op het USB-station. Dubbelklik op het bestand om het te openen.
4. Voer een toepassingsbestand met de naam DVDSetup uit.
5. Het installatieprogramma zoekt en toont alle noodzakelijke stuurprogramma's op het tabblad Drivers/Software.
6. Klik op de knop Install (Installeren) in de rechterbenedenhoek van het venster.
7. De installatie van de stuurprogramma's is dan bezig, en zodra deze is voltooid, wordt u gevraagd om opnieuw op te starten.
8. Klik op de knop OK (OK) om te voltooien.
9. Start uw computer opnieuw op.

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en software voor het maken van content soepel kunt gebruiken. Hiermee kunt u ook led-lichteffecten op pc's en andere MSI-producten bedienen en synchroniseren. Met MSI Center kunt u ideale modi aanpassen, systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

MSI Center-gebruikershandleiding

Als u meer informatie wilt over MSI Center, raadpleeg dan http://download.msi.com/manual/mb/MSICENTER.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

UEFI BIOS

MSI UEFI BIOS is compatibel met UEFI (Unified Extensible Firmware Interface) architectuur. UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken, en het zal BIOS in de toekomst volledig vervangen. De MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

• Snel opstarten - UEFI kan het besturingssysteem direct opstarten en het BIOS-zelftestproces opslaan. En elimineert ook de tijd om over te schakelen naar de CSM-modus tijdens POST.
• Ondersteuning voor harde-schijfpartities groter dan 2 TB.
• Ondersteunt meer dan 4 primaire partities met een GUID Partition Table (GPT).
• Ondersteunt een onbeperkt aantal partities.
• Ondersteunt volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteunt veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat er geen malware met het opstartproces knoeit.

Incompatibele UEFI-gevallen

• 32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen Windows 10/ Windows 11 64-bits besturingssysteem.
• Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht worden weergegeven: There is no GOP (Graphics Output protocol) support detected in this graphics card.

We raden u aan deze te vervangen door een grafische kaart die GOP/UEFI ondersteunt, of om een CPU met geïntegreerde grafische kaart te gebruiken voor een normale werking.

Hoe de BIOS-modus controleren?

1. Zet uw computer aan.
2. Druk op de Delete (verwijderen)-toets, wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op de DEL-toets om het instellingenmenu te openen, F11 om het opstartmenu te openen) tijdens het opstarten op het scherm verschijnt.
3. Nadat u de BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.


BIOS-instellingen

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet de standaardinstellingen altijd behouden om mogelijke systeemschade of opstartfouten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden voortdurend bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en is deze slechts ter referentie. U kunt ook het informatiepaneel HELP raadplegen voor de beschrijving van het BIOS-item.
• De BIOS-schermen, opties en instellingen variëren afhankelijk van uw systeem.

BIOS-instellingen openen

Druk op de Delete (verwijderen)-toets, wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op de DEL-toets om het instellingenmenu te openen, F11 om het opstartmenu te openen) tijdens het opstarten op het scherm verschijnt.

Functietoets

F1:	Algemene helplijst
F2:	Een favoriet item toevoegen/verwijderen
F3:	Favorietenmenu openen
F4:	CPU-specificatiesmenu openen
F5:	Memory-Z-menu openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen Geavanceerde modus en EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijzigingen opslaan en opnieuw opstarten*
F12:	Een schermafbeelding maken en opslaan op een USB-flashstation (alleen FAT/ FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS-gebruikershandleiding

Als u meer instructies wilt over het instellen van de BIOS, raadpleegt u https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om de BIOS te resetten:

• Ga naar BIOS en druk op F6 om de geoptimaliseerde standaardwaarden te laden.
• Sluit de Clear CMOS-jumper op het moederbord kort.
• Druk op de Clear CMOS-knop op het achterpaneel van de I/O.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte Clear CMOS-jumper/knop voor het resetten van de BIOS.

BIOS updaten

BIOS updaten met M-FLASH

Voor het updaten:

Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. Sla het BIOS-bestand vervolgens op het USB-flashstation op.

BIOS updaten:

1. Schakel over naar de doel-BIOS-ROM met de Multi-BIOS-schakelaar. Sla deze stap over als uw moederbord deze schakelaar niet heeft.
2. Plaats het USB-flashstation met het updatebestand in de USB-poort.
3. Raadpleeg de volgende methoden om de flash-modus te openen.
   • Start opnieuw op en druk tijdens POST op de Ctrl + F5-toets en klik op Yes (Ja) om het systeem opnieuw op te starten.

   • Start opnieuw op en druk tijdens POST op de Del (verwijderen)-toets om de BIOS te openen. Klik op de knop M-FLASH en klik op Yes (Ja) om het systeem opnieuw op te starten.

4. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
5. Wanneer u hierom wordt gevraagd, klikt u op Yes (Ja) om te beginnen met het herstellen van de BIOS.
6. Nadat het flashproces 100% is voltooid, start het systeem automatisch opnieuw op.

De BIOS updaten met MSI Center

Voor het updaten:

• Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
• Sluit alle andere applicatiesoftware voordat u de BIOS gaat updaten.

Om de BIOS te updaten:

1. Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
2. Selecteer Live Update en klik op de knop Advance (Geavanceerd).
3. Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
4. De installatieherinnering verschijnt en klik vervolgens op de knop Install (Installeren).
5. Het systeem start automatisch opnieuw op om de BIOS te updaten.
6. Nadat het flashproces 100% is voltooid, start het systeem automatisch opnieuw op.

BIOS updaten met de Flash BIOS-knop

1. Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI®-website.
2. Hernoem het BIOS-bestand naar MSI.ROM en sla het op in de hoofdmap van het USB-opslagapparaat.
3. Sluit de voeding aan op CPU_PWR1 en ATX_PWR1. (U hoeft de CPU en het geheugen niet te installeren.)
4. Sluit het USB-opslagapparaat met het MSI.ROM-bestand aan op de Flash BIOS Port (Flash BIOS-poort) op het achterpaneel van de I/O.
5. Druk op de Flash BIOS Button (Flash BIOS-knop) om de BIOS te flashen en de LED begint te knipperen.
6. De LED wordt uitgeschakeld wanneer het proces is voltooid.

Technische ondersteuning

Als er een probleem met uw systeem optreedt en er geen oplossing in de gebruikershandleiding te vinden is, neem dan contact op met uw verkooppunt of plaatselijke distributeur. U kunt ook de volgende hulpmiddelen proberen voor verdere begeleiding.

• Bezoek de MSI-website voor technische handleidingen, BIOS-updates, stuurprogramma-updates en andere informatie: http://www.msi.com
• Registreer uw product op: http://register.msi.com

Veiligheidsinformatie

• De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Volg de onderstaande instructies om een succesvolle computerassemblage te garanderen.
• Zorg ervoor dat alle componenten stevig zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet start.
• Houd het moederbord aan de randen vast om te voorkomen dat u gevoelige componenten aanraakt.
• Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaad uzelf dan van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatisch afgeschermde container of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer aanzet, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing liggen.
• Start de computer niet op voordat de installatie is voltooid. Dit kan leiden tot permanente schade aan de componenten en tot letsel van de gebruiker.
• Raadpleeg een gecertificeerde computertechnicus als u hulp nodig heeft bij een installatiestap.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computercomponent installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
  • Er is vloeistof in de computer gedrongen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet aan de praat krijgen volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

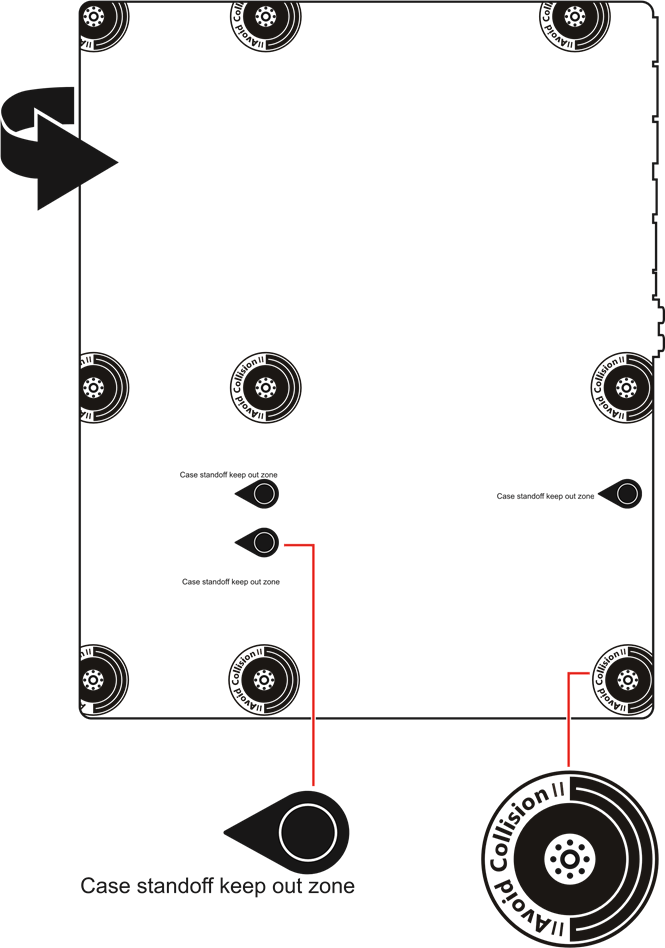

Melding afstandhouders behuizing

Om schade aan het moederbord te voorkomen, is het gebruik van onnodige montage-afstandhouders tussen de moederbordcircuits en de computerbehuizing verboden. De waarschuwingszones voor afstandhouders van de behuizing zijn gemarkeerd op de achterkant van het moederbord (zoals hieronder afgebeeld) om gebruikers te waarschuwen.

Melding botsing vermijden

Er is beschermende verf rond elk schroefgat aangebracht om te voorkomen dat onderdelen bekrast raken.

Referenties

• MSI® HOW TO Install uninstall Intel LGA 1700 CPU - YouTube
• MSI® HOW-TO install or uninstall DIMM memory modules - YouTube
• MSI® HOW-TO install front panel connectors (JFP1) - YouTube
• MSI® HOW-TO Install motherboard with torque screwdriver - YouTube
• MSI® HOW-TO install power supply connectors - YouTube
• MSI® HOW-TO install SATA HDD - YouTube
• MSI® HOW-TO Install graphics card on PCIe x16 slot with butterfly lock - YouTube
• MSI - Redirect
• http://download.msi.com/manual/mb/MSICENTER.pdf
• https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf
• Welcome to MSI Member Account Login | MSI Member Center

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI MAG Z790 TOMAHAWK WIFI DDR4 - Moederbordhandleiding

Beschikbare talen
