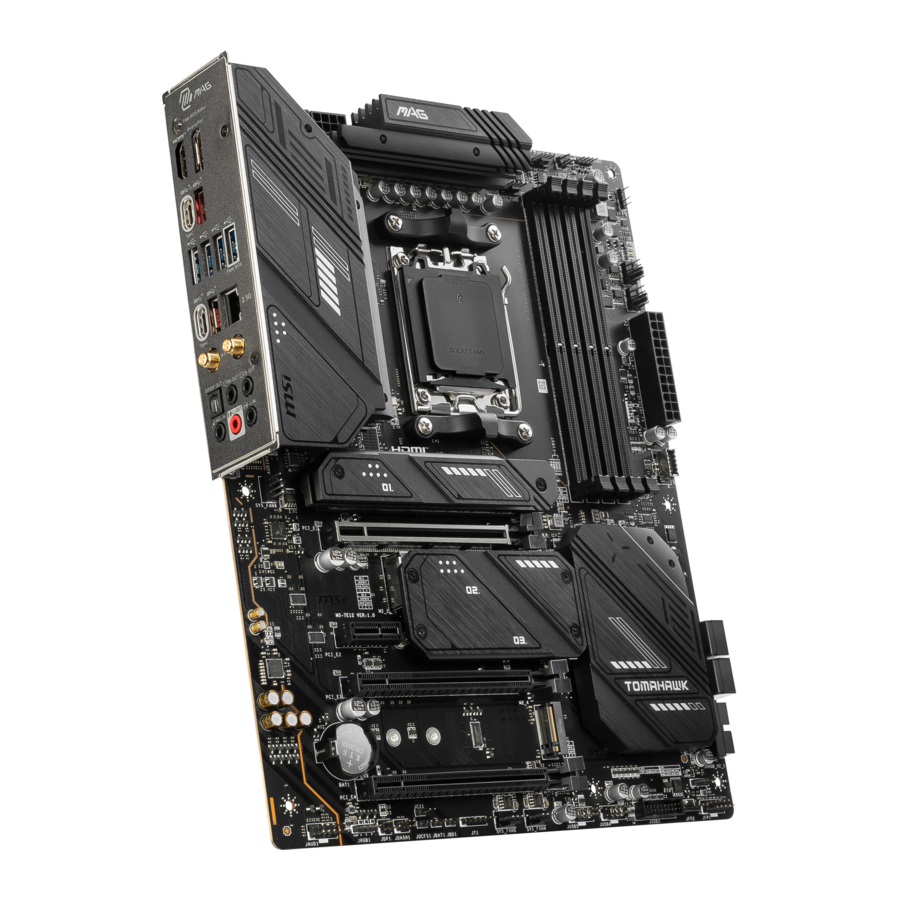

MSI MAG X670E TOMAHAWK WIFI - Handleiding moederbord

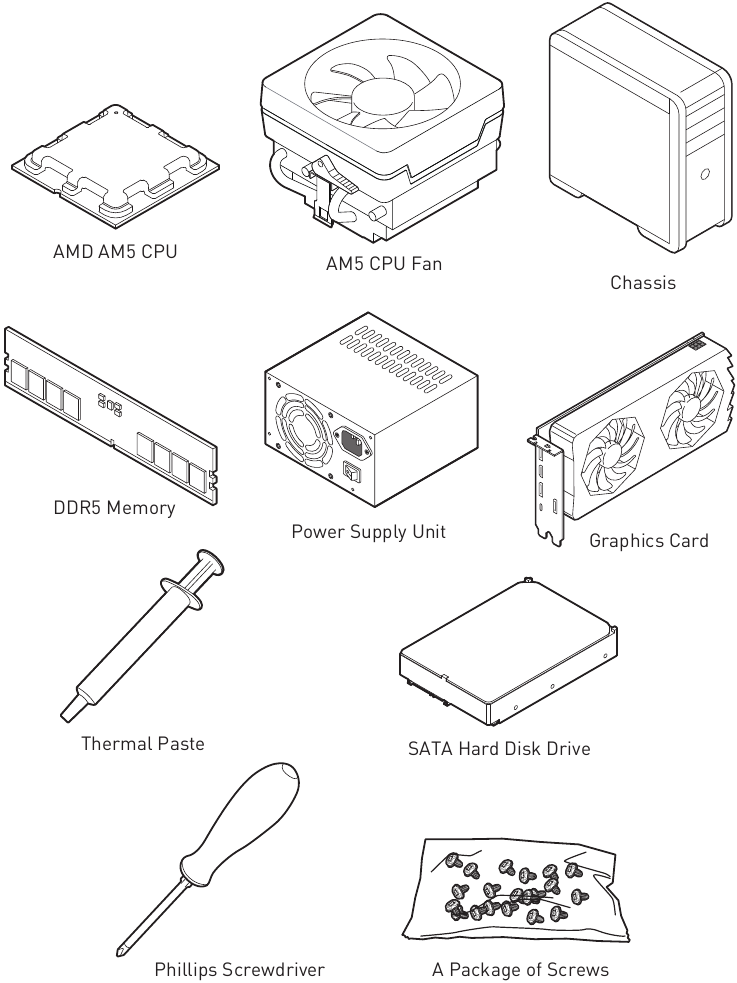

Gereedschap en onderdelen voorbereiden

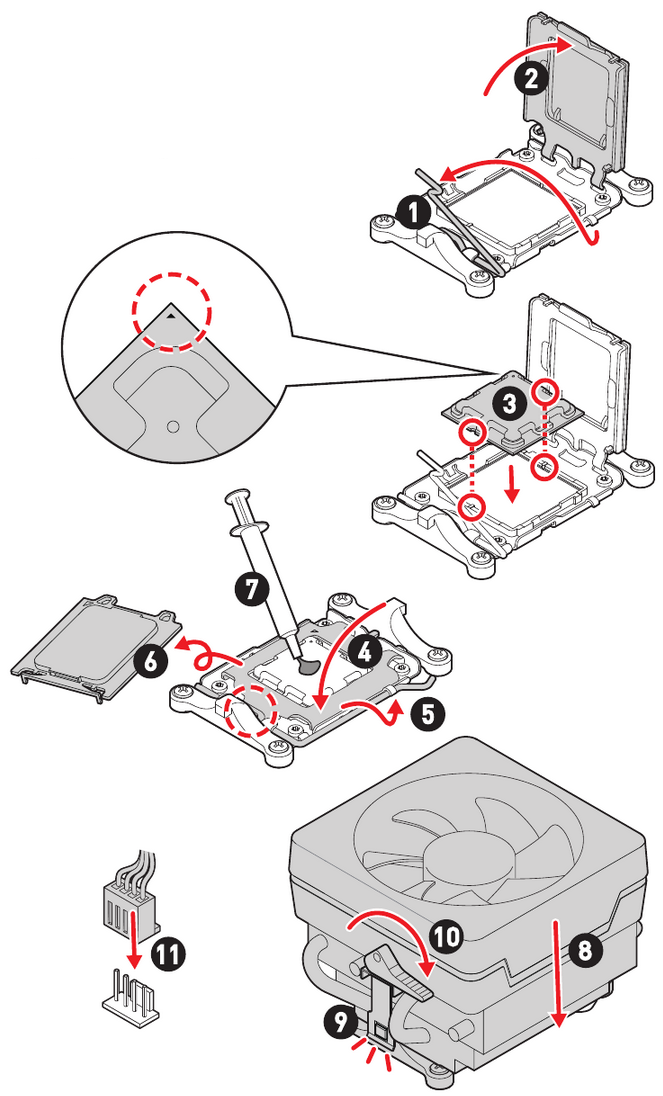

Een processor installeren

• https://youtu.be/cltgIYiGtWY

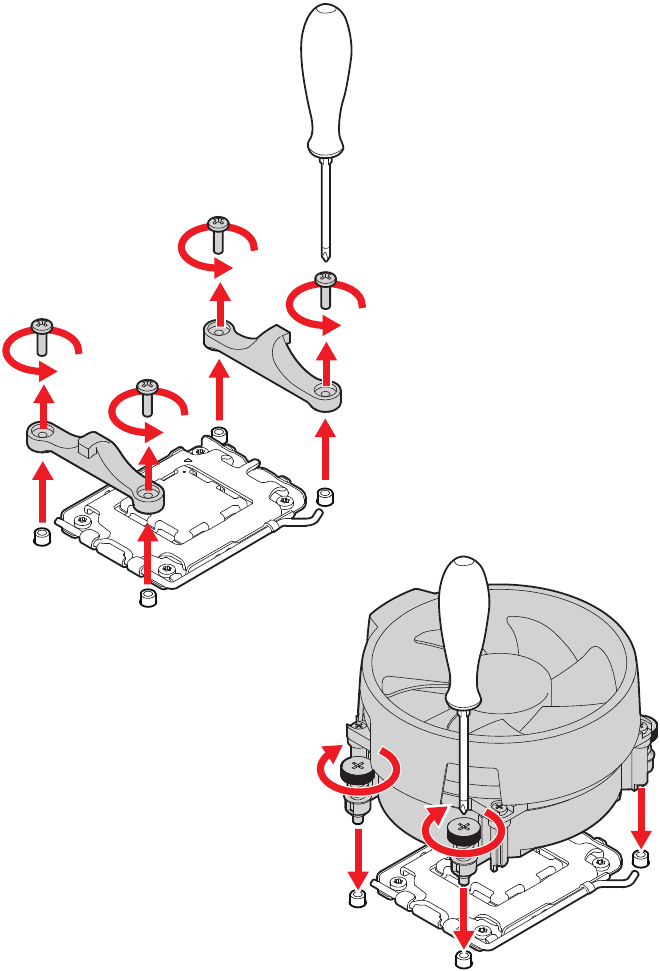

Als u het CPU-koellichaam van het schroeftype installeert, volg dan de onderstaande afbeelding om eerst de retentiemodule te verwijderen en vervolgens het koellichaam te installeren.

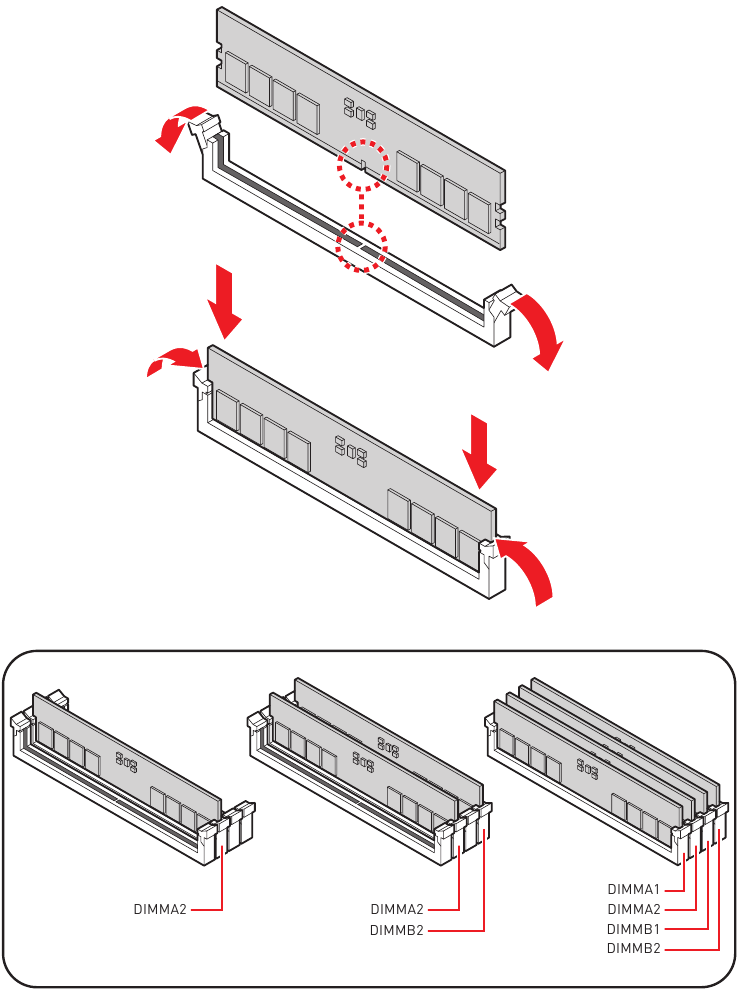

DDR5-geheugen installeren

• https://youtu.be/XiNmkDNZcZk

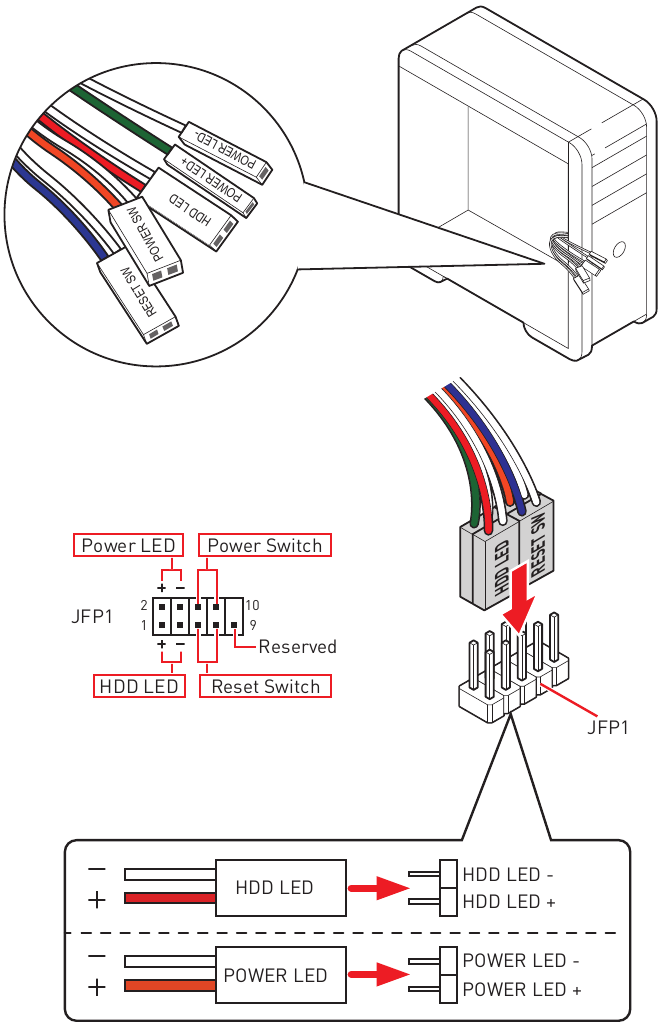

De header van het voorpaneel aansluiten

• http://youtu.be/DPELIdVNZUI

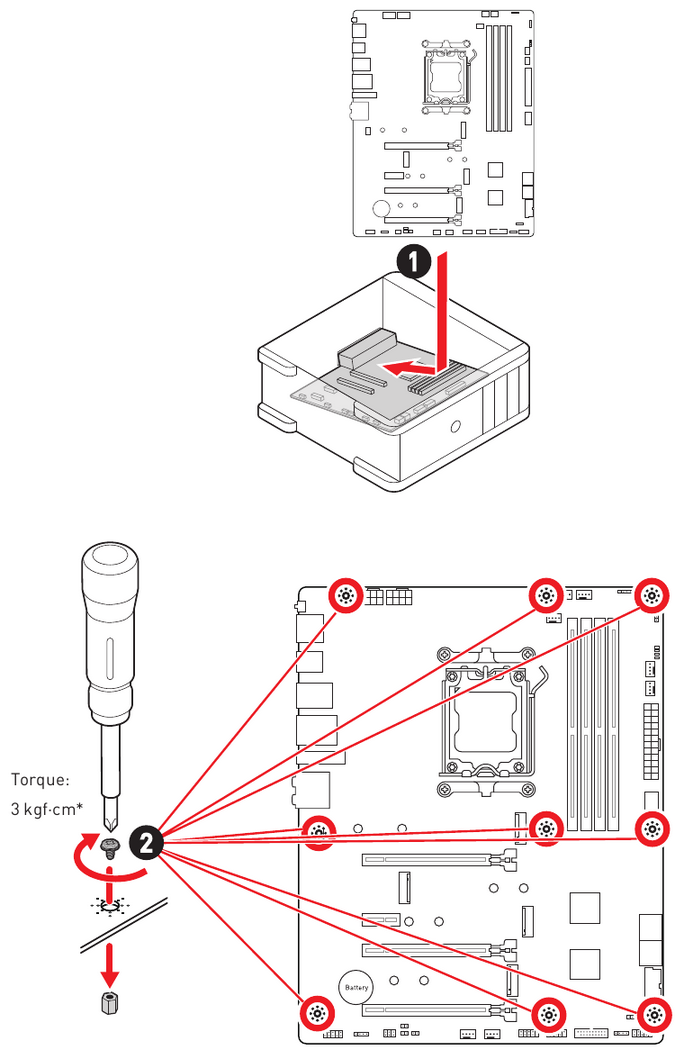

Het moederbord installeren

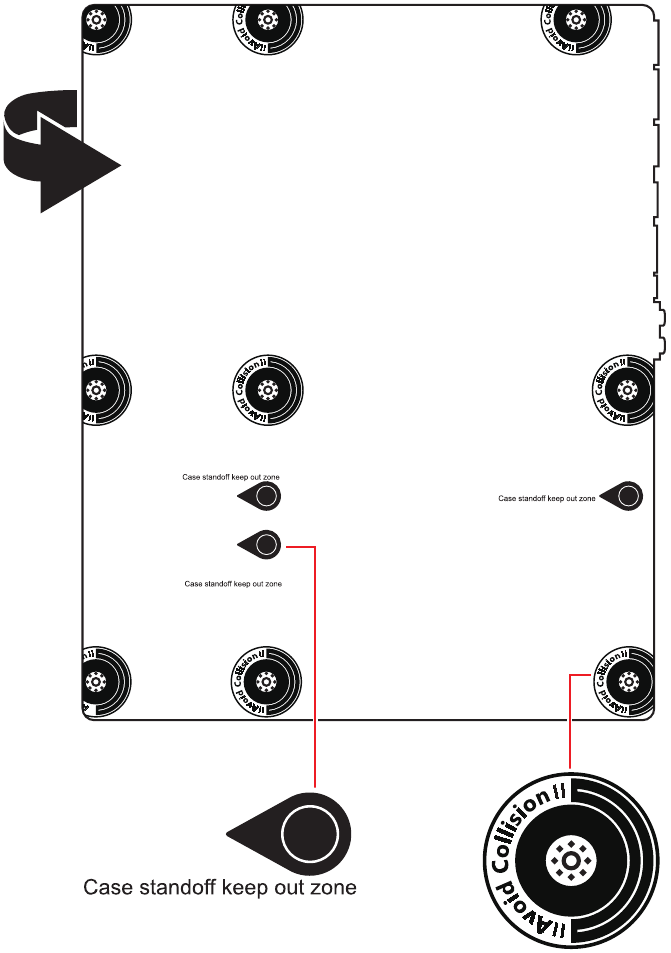

*3 kgf·cm = 0.3 N·m = 2.6 lbf·in

• https://youtu.be/wWI6Qt51Wnc

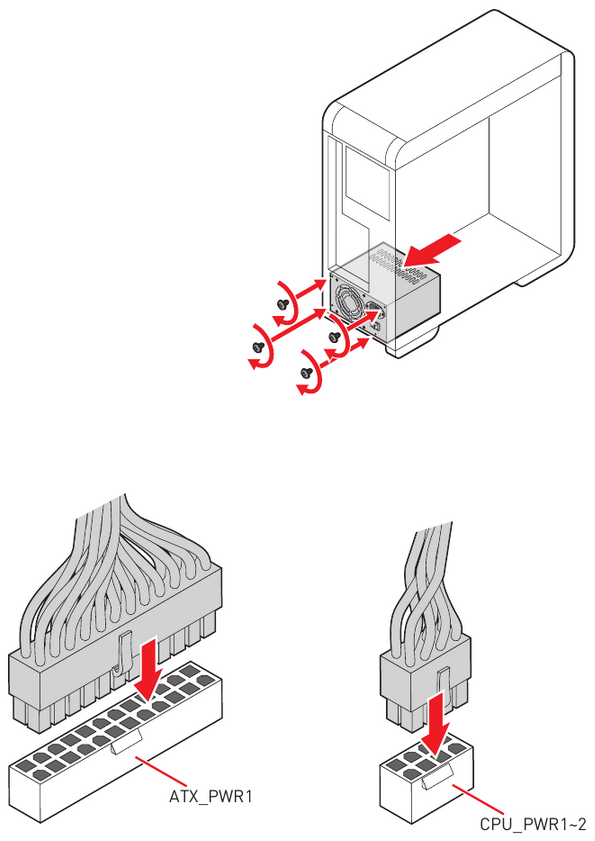

De stroomconnectoren aansluiten

• http://youtu.be/gkDYyR_83I4

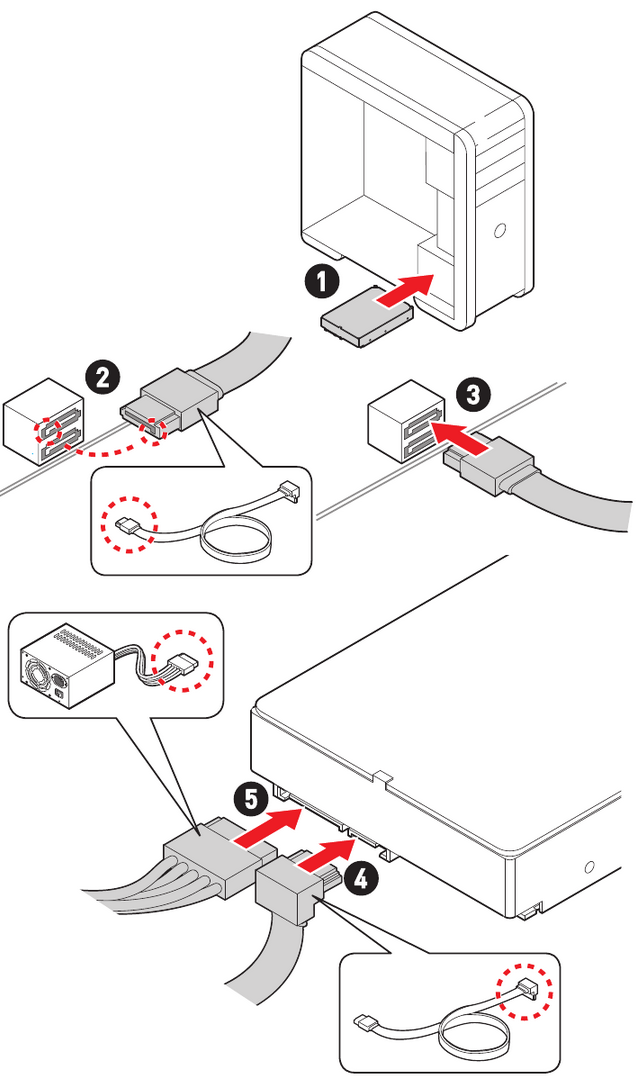

SATA-schijven installeren

• http://youtu.be/RZsMpqxythc

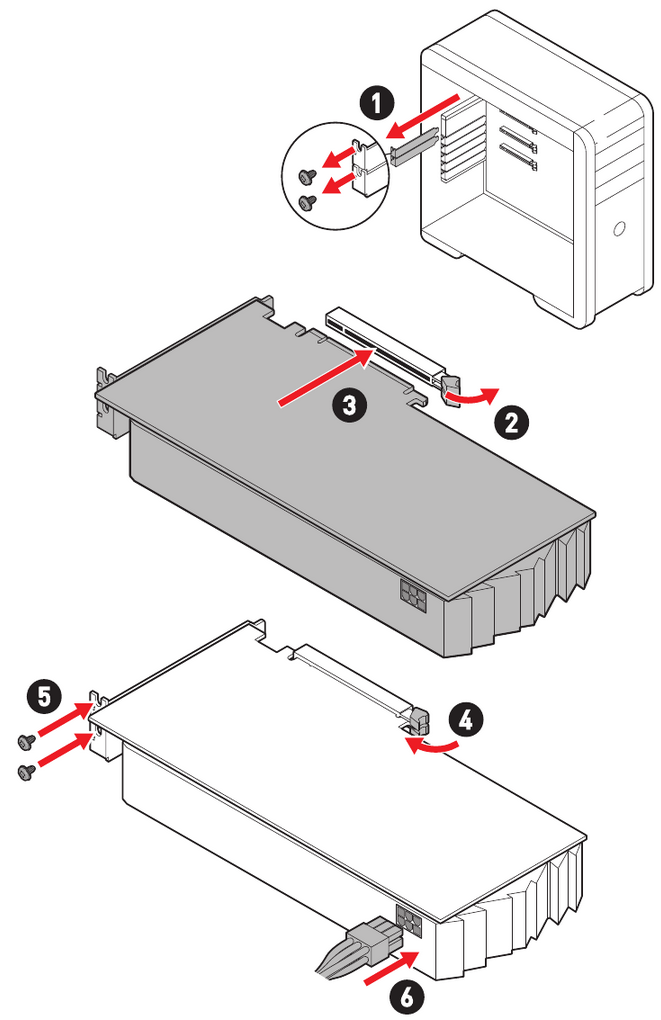

Een grafische kaart installeren

• http://youtu.be/mG0GZpr9w_A

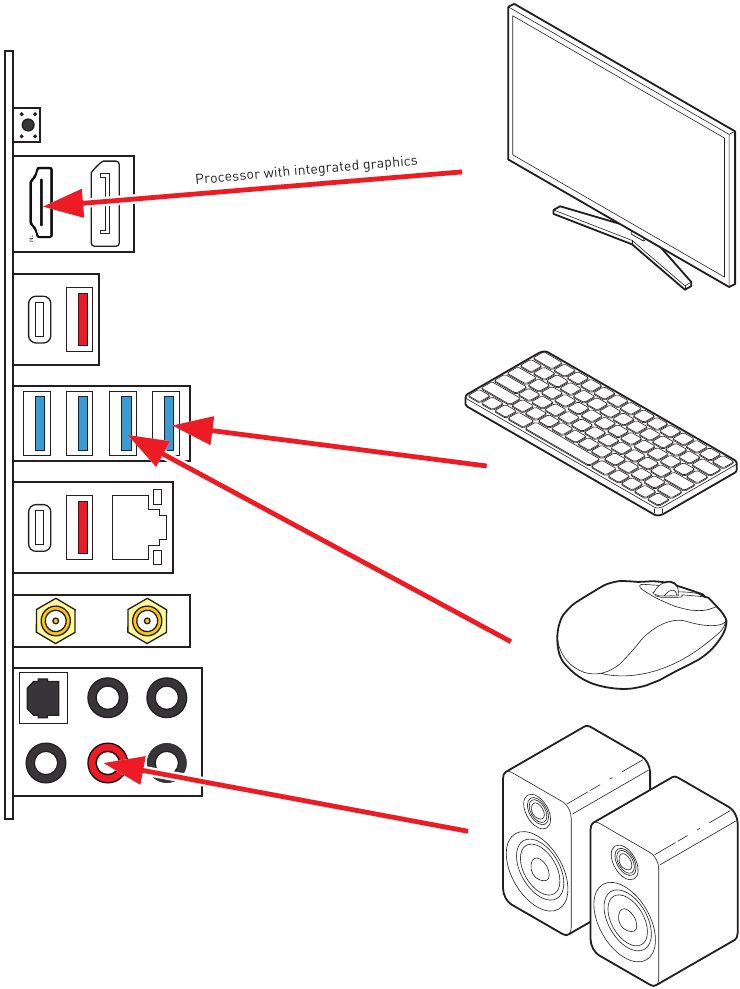

Randapparatuur aansluiten

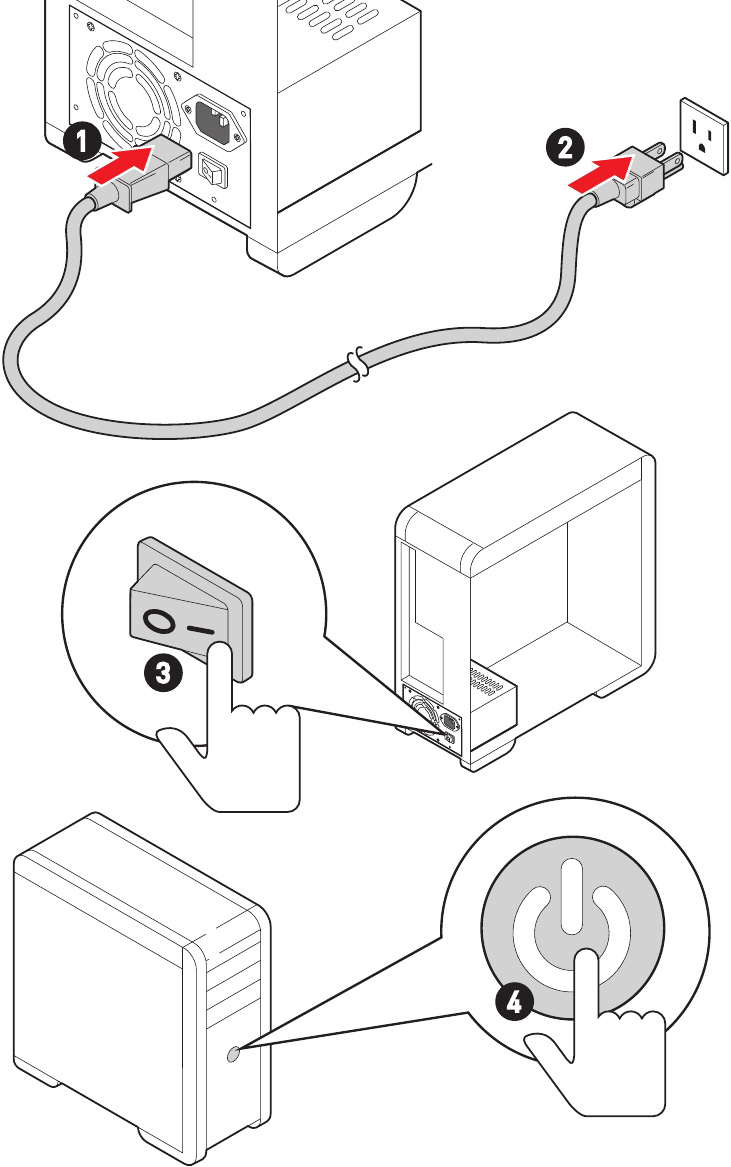

Inschakelen

Specificaties

CPU	Ondersteunt AMD Ryzen™ 7000-serie desktopprocessoren* Ondersteunt processoraansluiting AM5 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus naarmate er nieuwe processors worden uitgebracht.
Chipset	AMD X670-chipset
Geheugen	4x DDR5-geheugenslots, die tot 192 GB* ondersteunen Ondersteunt 1R 4800 MHz via JEDEC Maximale overklokfrequentie: 1DPC 1R Maximale snelheid tot 7800+ MHz 1DPC 2R Maximale snelheid tot 6400+ MHz 2DPC 1R Maximale snelheid tot 6400+ MHz 2DPC 2R Maximale snelheid tot 5400+ MHz Ondersteunt dual-channelmodus Ondersteunt niet-ECC, niet-gebufferd geheugen Ondersteunt AMD EXPO * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslots	3x PCIe x16-slots PCI_E1- & PCI_E3-slots (van CPU) PCI_E1 ondersteunt tot PCIe 5.0 x16 PCI_E3 ondersteunt tot PCIe 4.0 x4 PCI_E4*-slot (van X670-chipset) Ondersteunt tot PCIe 4.0 x2 1x PCIe x1-slot PCI_E2-slot (van X670-chipset) PCI_E2 ondersteunt tot PCIe 3.0 x1 * PCI_E4 & M2_4 delen de bandbreedte. M2_4 werkt op x2-snelheid wanneer een apparaat in de PCI_E4-slot wordt geïnstalleerd.
Onboard graphics	1x HDMI™ 2.1-poort met FRL, die een maximale resolutie van 4K 120Hz*/ ** ondersteunt 1x DisplayPort 1.4-poort, die een maximale resolutie van 4K 60Hz*/ ** ondersteunt 1x DisplayPort 1.4 via USB-C-poort met HBR3, die een maximale resolutie van 4K 120Hz*/** ondersteunt * Alleen beschikbaar op processors met geïntegreerde graphics. ** Grafische specificaties kunnen variëren, afhankelijk van de geïnstalleerde CPU.
SATA-poorten	4x SATA 6Gb/s-poorten (van X670-chipset)
M.2 SSD-slots	4x M.2-slots (Key M) M2_1-slot (van CPU) Ondersteunt tot PCIe 5.0 x4 Ondersteunt 2280/ 22110 opslagapparaten M2_2-, M2_3- & M2_4*-slots (van X670-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2260/ 2280 opslagapparaten * PCI_E4 & M2_4 delen de bandbreedte. M2_4 werkt op x2-snelheid wanneer een apparaat in de PCI_E4-slot wordt geïnstalleerd.
RAID	Ondersteunt RAID 0, RAID 1 en RAID 10 voor SATA-opslagapparaten Ondersteunt RAID 0, RAID 1 en RAID 10 voor M.2 NVMe-opslagapparaten
Audio	Realtek® ALC1200-codec 7.1-kanaals high-definition audio Ondersteunt S/PDIF-uitgang
LAN	1x Realtek® RTL8125B 2.5Gbps LAN-controller
Wi-Fi & Bluetooth®	AMD Wi-Fi 6E De draadloze module is vooraf geïnstalleerd in de M.2-sleuf (Key-E) Ondersteunt MU-MIMO TX/RX Ondersteunt 20MHz, 40MHz, 80MHz, 160MHz bandbreedte in 2,4GHz/ 5GHz of 6GHz* banden Ondersteunt 802.11 a/ b/ g/ n/ ac/ ax Ondersteunt Bluetooth® 5.3** * Het gebruik van de Wi-Fi 6GHz-band is afhankelijk van de ondersteuning van Windows 11 en is afhankelijk van de regelgeving van elk land. ** De Bluetooth-versie kan worden bijgewerkt, raadpleeg de website van de Wi-Fi-chipsetleverancier voor meer informatie.
Stroomconnectoren	1x 24-pins ATX-hoofdstroomconnector 2x 8-pins +12V-stroomconnectoren
Interne USB-connectoren	1x USB 3.2 Gen 2 10Gbps Type-C-connector op het voorpaneel (van X670-chipset) 2x USB 3.2 Gen 1 5Gbps-connectoren (van X670-chipset) Ondersteunt extra 4 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0 Type-A-connectoren (van X670-chipset) Ondersteunt extra 4 USB 2.0-poorten
Ventilatorconnectoren	1x 4-pins CPU-ventilatorconnector 1x 4-pins waterpompventilatorconnector 6x 4-pins systeemventilatorconnectoren
Systeemconnectoren	1x audio connector voor het voorpaneel 2x systeem paneel connectors 1x connector voor chassisintrusie 1x connector voor afstemmingscontroller
Jumpers	1x Clear CMOS-jumper
LED-functies	2x 4-pins RGB LED-connectoren 2x 3-pins A-RAINBOW V2 (ARGB Gen2) LED-connectoren 4x EZ Debug LED
Connectoren achterpaneel	1x Flash BIOS-knop 1x DisplayPort 1x HDMI™-poort 1x USB 3.2 Gen 2 10Gbps Type-A-poort (van CPU) 1x USB 3.2 Gen 2 10Gbps Type-A-poort (van X670-chipset) 1x USB 3.2 Gen 2 10Gbps Type-C-poort (van CPU) met DisplayPort Alt Mode 1x USB 3.2 Gen 1 5Gbps Type-A-poort (van CPU) 3x USB 3.2 Gen 1 5Gbps Type-A-poorten (van X670-chipset) 1x USB 3.2 Gen 2x2 20Gbps Type-C-poort (van X670-chipset) 1x 2.5Gbps LAN (RJ45)-poort 2x Wi-Fi-antenneconnectoren 5x audio jacks 1x Optical S/PDIF Out-connector
I/O-controller	NUVOTON NCT6687R-controllerchip
Hardwaremonitor	CPU-/ systeem-/chipsettemperatuurdetectie CPU-/ systeem-/pomptoerentaldetectie CPU-/ systeem-/pompventilator snelheidsregeling
Vormfactor	ATX-vormfactor 9,6 inch x 12 inch (244 mm x 305 mm)
BIOS-functies	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Meertalig
Software	Stuurprogramma's MSI Center CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition

Speciale functies

MSI Center Functies

• Gamingmodus
• Slimme prioriteit
• Game Highlights
• Mystic Light
• Omgevingsapparaten
• Frozr AI-koeling
• Gebruikersscenario
• True Color
• Live Update
• Hardwarebewaking
• Super Charger
• Apparaten versnellen
• Smart Image Finder
• MSI Companion
• Systeemdiagnose

Thermische functies

• Uitgebreid koellichaamontwerp
• M.2 Shield Frozr
• K7 MOSFET thermal pad / Extra smoorspoelpad
• Fan headers (CPU + PUMP + SYSTEM)

Audio

• Audio Boost

Prestaties

• Core Boost
• VRM-voedingsontwerp
• Dubbele CPU-voeding
• Memory Boost
• Lightning Gen 5 PCI-E / M.2-sleuf
• Lightning Gen 4 PCI-E / M.2-sleuf
• USB Type-C aan de voorkant
• PCB van serverkwaliteit
• 2oz Koper verdikte PCB

DIY-vriendelijk

• PCI-E stalen bepantsering
• Voorgeïnstalleerd I/O-schild
• EZ M.2 Clips
• EZ DEBUG LED
• EZ LED-bediening
• Flash BIOS-knop

RGB-ondersteuning

• Mystic Light Extension (RGB)
• Mystic Light Extension (ARGB V2)
• Ondersteuning voor omgevingsapparaten

BIOS

• Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van uw moederbordpakket. Het zou het volgende moeten bevatten:

Moederbord

• 1x Moederbord

Documentatie

• 1x Snelinstallatiegids
• 1x Regelgevingsverklaring van de Europese Unie

Kabels

• 2x SATA 6G-kabels

Accessoires

• 1x Wi-Fi-antenneset
• 1x Kabelsticker
• 3x EZ M.2 Clip-pakketten (1 set/pak)
• 1x M.2-plaatschroef

• Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

Aansluitingen op het achterpaneel

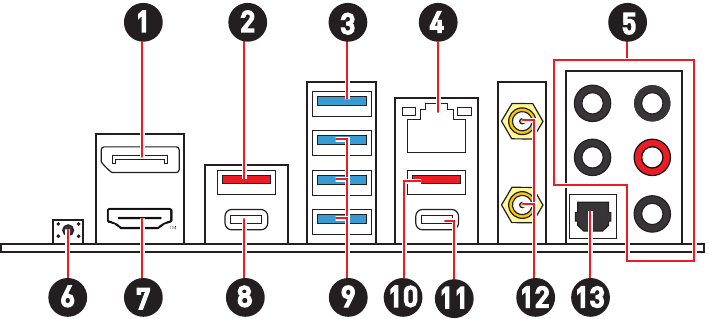

Item	Beschrijving
1	DisplayPort
2	USB 3.2 Gen 2 10 Gbps Type-A-poort (van CPU)
3	USB 3.2 Gen 1 5 Gbps Type-A-poort (van CPU) ∙ Flash BIOS-poort
4	2,5 Gbps LAN (RJ45)-poort
5	Audiopoorten
6	Flash BIOS-knop
7	HDMI™-poort
8	USB 3.2 Gen 2 10 Gbps Type-C-poort (van CPU) DisplayPort Alt-modus
9	USB 3.2 Gen 1 5 Gbps Type-A-poorten (van X670-chipset)
10	USB 3.2 Gen 2 10 Gbps Type-A-poort (van X670-chipset)
11	USB 3.2 Gen 2x2 20 Gbps Type-C-poort (van X670-chipset)
12	Wi-Fi-antenneconnectoren
13	Optische S/PDIF-uitgangsconnector

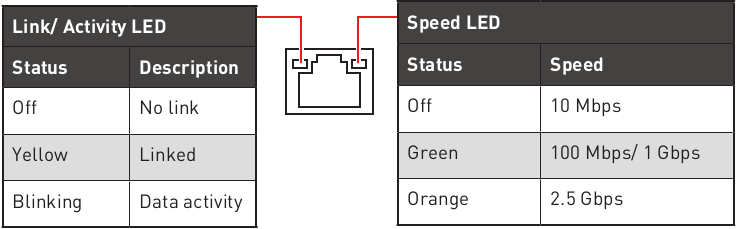

LED-statustabel voor LAN-poort

Aansluiting van audioaansluitingen

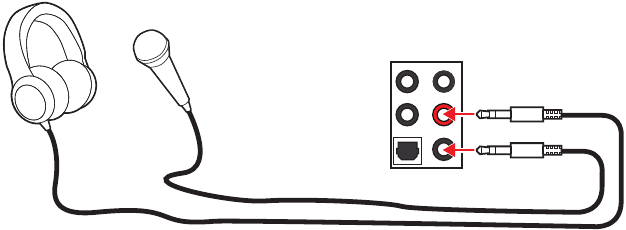

Diagram van audioaansluitingen naar hoofdtelefoon en microfoon

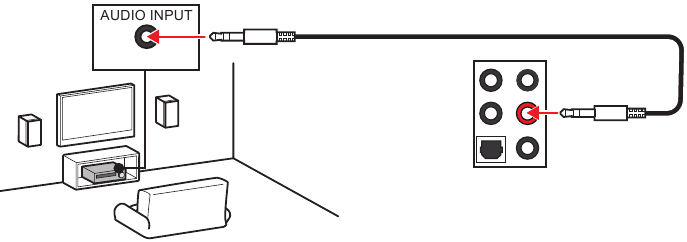

Diagram van audioaansluitingen naar stereoluidsprekers

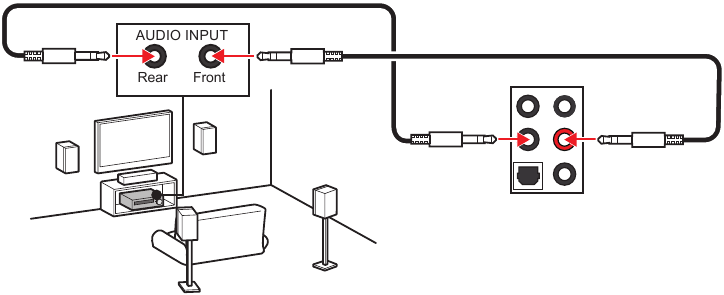

Diagram van audioaansluitingen naar 4-kanaalsluidsprekers

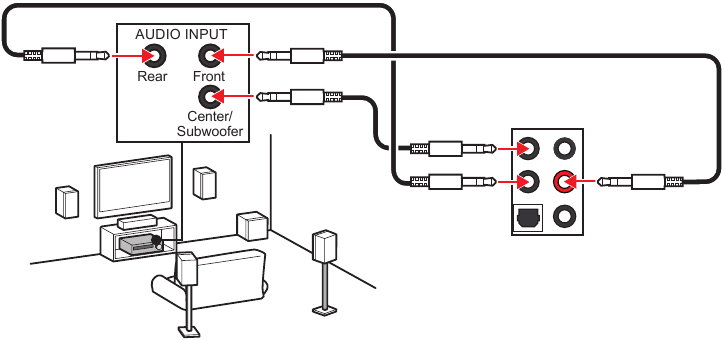

Diagram van audioaansluitingen naar 5.1-kanaalsluidsprekers

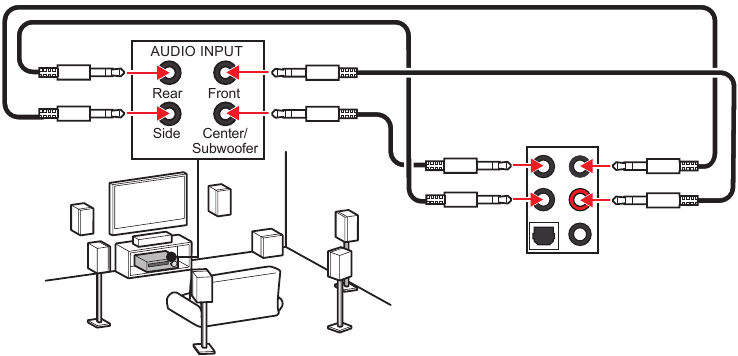

Diagram van audioaansluitingen naar 7.1-kanaalsluidsprekers

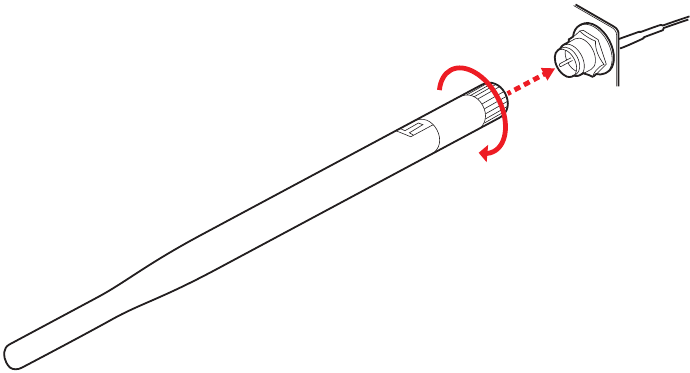

Antennes installeren

1. Schroef de antennes stevig vast op de antenneconnectoren zoals hieronder weergegeven.

2. Oriënteer de antennes.

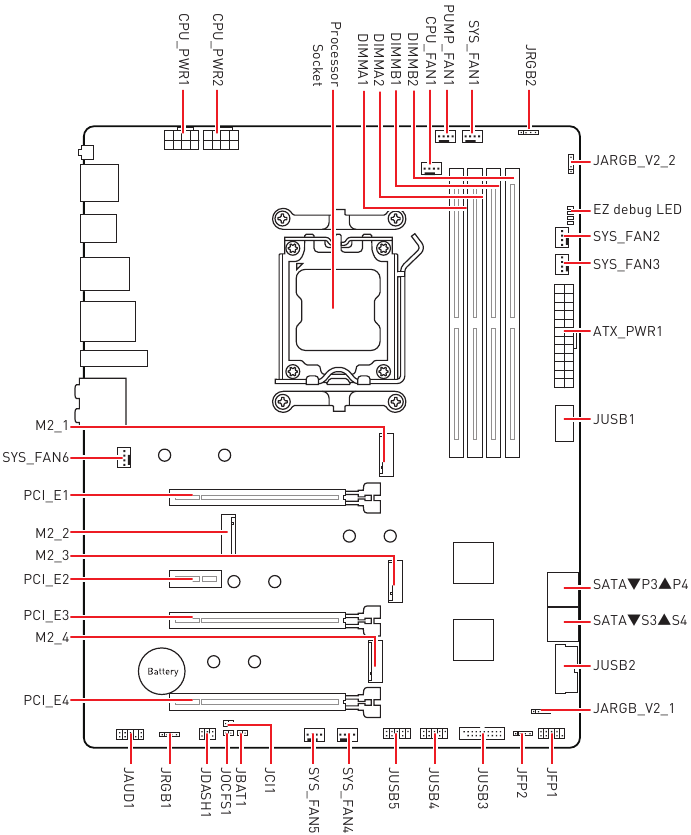

Overzicht van componenten

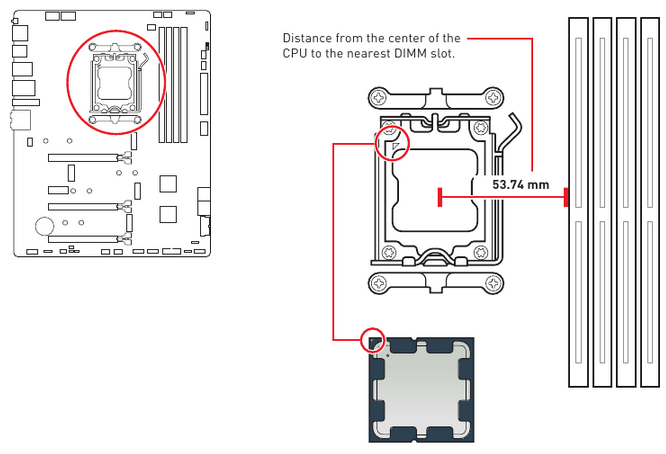

CPU-socket

Introductie van de AM5-CPU
Het oppervlak van de AM5-CPU heeft twee inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

• Wanneer de processor wordt vervangen, kan de systeemconfiguratie worden gewist en het BIOS worden teruggezet naar de standaardwaarden, vanwege de architectuur van de AM5-processor.
• Koppel altijd het netsnoer los van het stopcontact voordat u de CPU installeert of verwijdert.
• Bewaar de beschermkap van de CPU na installatie van de processor. MSI behandelt aanvragen voor Return Merchandise Authorization (RMA) alleen als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
• Vergeet niet om altijd een CPU-koeler te installeren bij het installeren van een CPU. Een CPU-koeler is noodzakelijk om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
• Controleer of de CPU-koeler goed is afgesloten met de CPU voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.
• Wanneer de CPU niet is geïnstalleerd, moet u de CPU-socketpinnen altijd beschermen door de socket af te dekken met de plastic dop.
• Als u een afzonderlijke CPU en koeler hebt gekocht, raadpleegt u de documentatie in de verpakking van de koeler voor meer informatie over de installatie.
• Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten overklokken kunnen verdragen. Elke poging om buiten de productspecificaties te werken, wordt niet aanbevolen. MSI® garandeert geen schade of risico's veroorzaakt door onvoldoende gebruik buiten de productspecificaties.

DIMM-sleuven

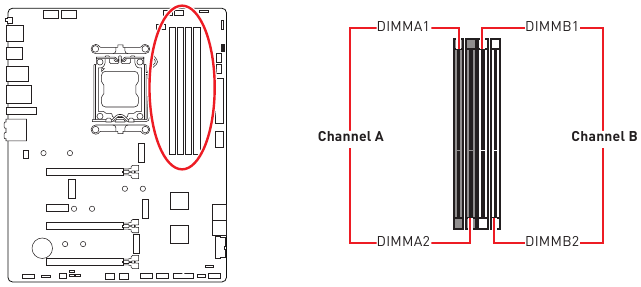

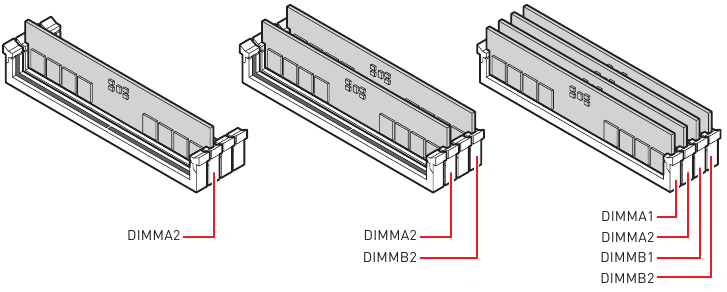

Aanbeveling voor de installatie van geheugenmodules

• Plaats geheugenmodules altijd eerst in de DIMMA2-sleuf.
• Om de stabiliteit van het systeem in de dual-channelmodus te garanderen, moeten de geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
• Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar het BIOS en zoek de DRAM Frequency om de geheugenfrequentie in te stellen als u het geheugen wilt gebruiken op de aangegeven of een hogere frequentie.
• Het wordt aanbevolen om een efficiënter geheugenkoelsysteem te gebruiken voor de volledige installatie van DIMM's of overklokken.
• De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
• Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

PCI_E1~4: PCIe-uitbreidingsslots

PCI_E1: PCIe 5.0 x16 (van CPU)
PCI_E2: PCIe 3.0 x1 (van X670-chipset)
PCI_E3: PCIe 4.0 x4 (van CPU)
PCI_E4: PCIe 4.0 x2 (van X670-chipset)

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel gebruiken, zoals MSI Gaming Series Graphics Card Bolster, om het gewicht te ondersteunen en vervorming van de sleuf te voorkomen.
• Voor de installatie van een enkele PCIe x16-uitbreidingskaart met optimale prestaties, wordt het gebruik van de PCI_E1-sleuf aanbevolen.
• Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en haalt u de stekker van de voeding uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.
• PCI_E4 & M2_4 delen de bandbreedte. M2_4 draait op x2-snelheid wanneer een apparaat in de PCI_E4-sleuf wordt geïnstalleerd.

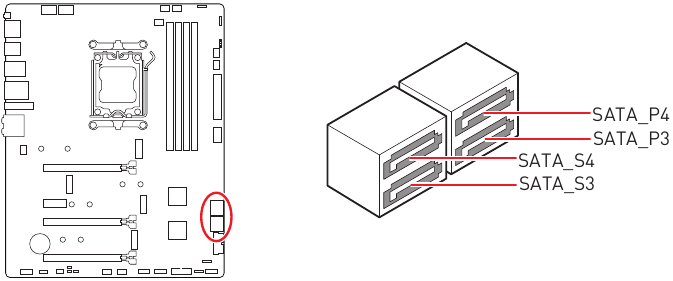

SATA_P3~4 & SATA_S3~4: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan op één SATA-apparaat worden aangesloten.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er tijdens de overdracht gegevensverlies optreden.
• SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

M2_1~4: M.2-sleuven (Key M)

Als uw M.2 SSD een eigen koeler heeft, verwijder dan de M.2-platen of rubberen blokjes in de M.2-sleuven voordat u de M.2 SSD installeert. Installeer de koelers die bij uw moederbord zijn geleverd niet opnieuw.

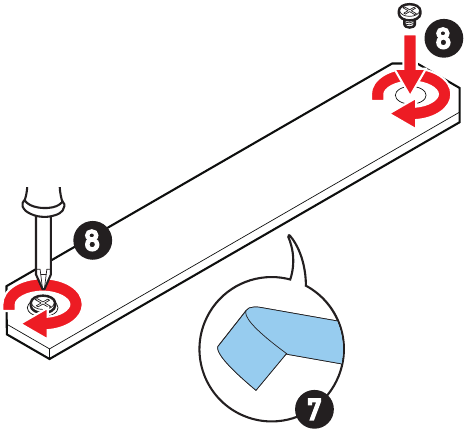

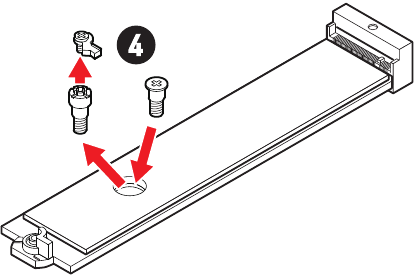

M.2-module in M2_1-sleuf installeren

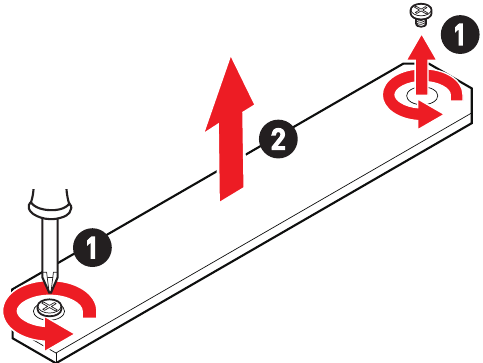

1. Maak de schroeven van de M.2 Shield Frozr-koeler los.
2. Til de M.2 Shield Frozr-koeler op en verwijder deze.

3. Verwijder de beschermfolie van de thermische pads van de M.2 op de M.2-plaat.

4. Als u een 22110 SSD installeert, verwijdert u de EZ M.2 Clip-kit van de M.2-plaat en installeert u vervolgens de meegeleverde M.2-plaatschroef op de M.2-plaat. Sla deze stap over als u een 2280 SSD installeert.

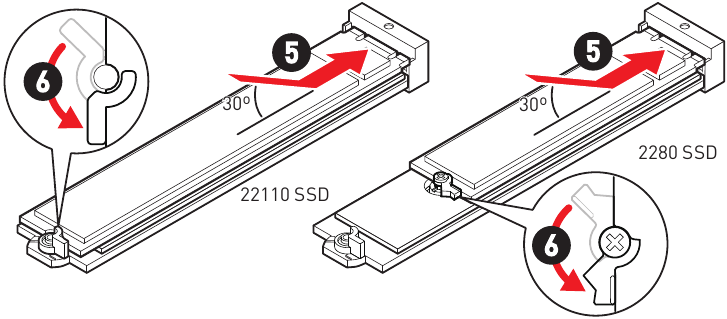

5. Plaats uw M.2 SSD in de M.2-sleuf onder een hoek van 30 graden.
6. Draai de EZ M.2 Clip om de M.2 SSD vast te zetten.

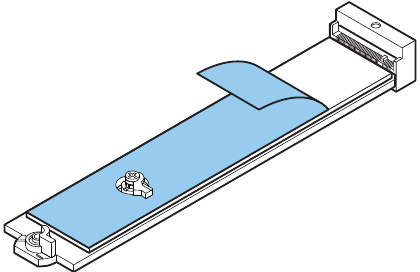

7. Verwijder de beschermfolie van de thermische pad onder de M.2 Shield Frozr-koeler.
8. Plaats de M.2 Shield Frozr-koeler terug en zet deze vast.

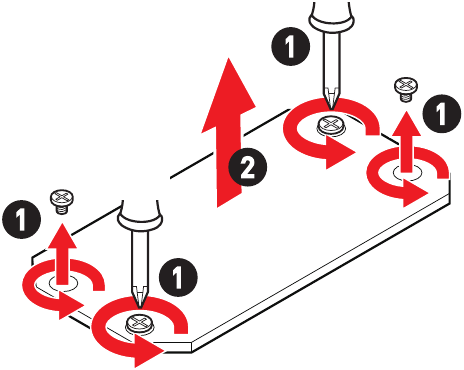

M.2-module installeren in M2_2- & M2_3-sleuven

1. Maak de schroeven van de M.2 Shield Frozr-koeler los.
2. Til de M.2 Shield Frozr-koeler op en verwijder deze.

3. Als u een 2260 M.2 SSD wilt installeren, installeert u de meegeleverde EZ M.2 Clip-kit in het 2260-schroefgat. Sla deze stap over als u een 2280 SSD installeert.

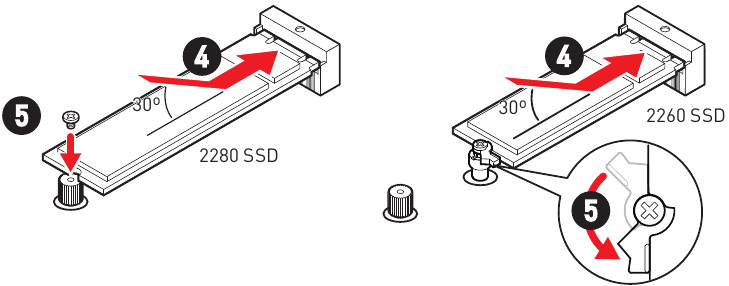

4. Plaats uw M.2 SSD in de M.2-sleuf onder een hoek van 30 graden.
5. Zet voor 2280 SSD de M.2 SSD op zijn plaats met de meegeleverde M.2-schroef. Draai voor 2260 SSD de EZ M.2 Clip om de M.2 SSD vast te zetten.

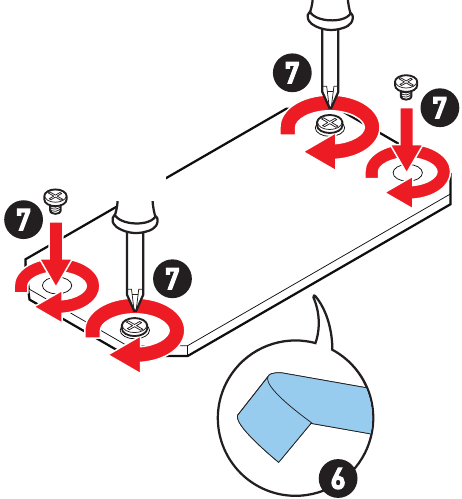

6. Verwijder de beschermfolie van de thermische pad onder de M.2 Shield Frozr-koeler.
7. Plaats de M.2 Shield Frozr-koeler terug en zet deze vast.

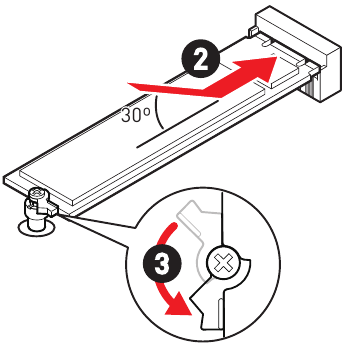

M.2-module installeren in M2_4-sleuf

1. Installeer de meegeleverde EZ M.2 Clip in het schroefgat op basis van de lengte van uw M.2 SSD.

2. Plaats uw M.2 SSD in de M.2-sleuf onder een hoek van 30 graden.
3. Draai de EZ M.2 Clip om de M.2 SSD vast te zetten.


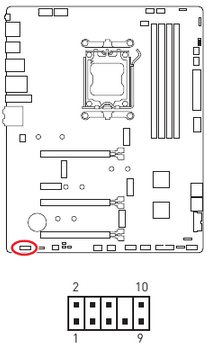

JAUD1: frontaudio-connector

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	MIC L	2	Aarde
3	MIC R	4	NC
5	Head Phone R	6	MIC Detection
7	SENSE_SEND	8	Geen pin
9	Head Phone L	10	Head Phone Detection

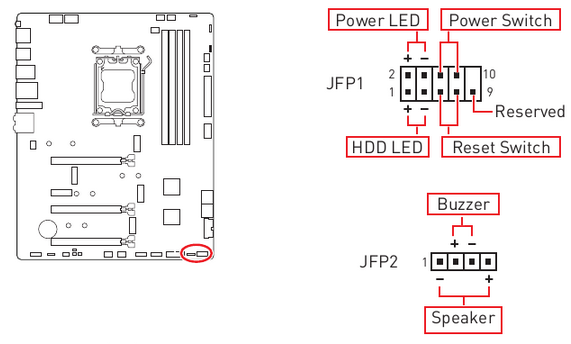

JFP1, JFP2: frontpaneelconnectoren

De JFP1-connector regelt de aan/uit-knop, de resetknop en de LED's op uw pc-behuizing/chassis. Met de headers voor de aan/uit-schakelaar/resetknop kunt u de aan/uit-knop/resetknop aansluiten. De Power LED-header maakt verbinding met het LED-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor buzzer en luidspreker. Raadpleeg de onderstaande afbeeldingen om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat Power LED en HDD LED een positieve en negatieve verbinding hebben. U moet de kabel verbinden met de overeenkomstige positieve en negatieve poort op het moederbord. Anders werken de LED's niet goed.

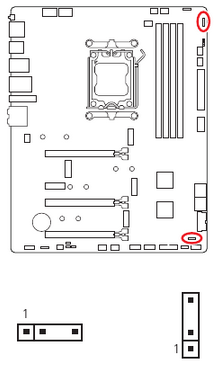

CPU_PWR1~2, ATX_PWR1: stroomconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

CPU_PWR1~2

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Aarde
3	Aarde	4	Aarde
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	+3.3V	2	+3.3V
3	Aarde	4	+5V
5	Aarde	6	+5V
7	Aarde	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Aarde	16	PS-ON#
17	Aarde	18	Aarde
19	Aarde	20	Res
21	+5V	22	+5V
23	+5V	24	Aarde

Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een geschikte ATX-voeding om een stabiele werking van het moederbord te garanderen.

JCI1: Chassis Intrusion Connector

Via deze connector kunt u de kabel van de chassis intrusion-schakelaar aansluiten.

Normaal (standaard)

Activeer de chassis intrusion-gebeurtenis

Chassis intrusion-detector gebruiken

1. Sluit de JCI1-connector aan op de chassis intrusion-schakelaar/sensor op het chassis.
2. Sluit de chassisdeksel.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Stel Chassis Intrusion in op Enabled.
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.
6. Zodra de chassisdeksel weer wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De chassis intrusion-waarschuwing resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Stel Chassis Intrusion in op Reset.
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.

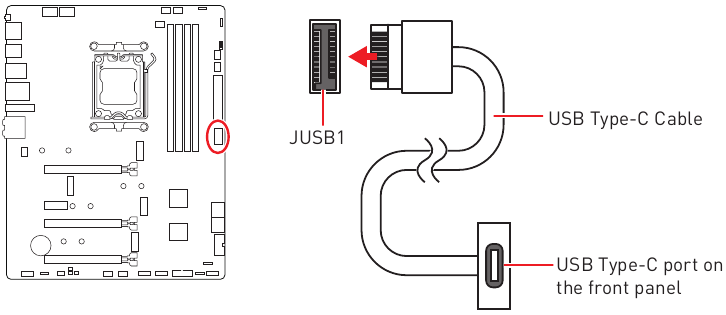

JUSB1: USB 3.2 Gen 2 Type-C Front Panel Connector

Via deze connector kunt u de USB 3.2 Gen 2 10Gbps Type-C-connector op het voorpaneel aansluiten. De connector heeft een foolproof ontwerp. Wanneer u de kabel aansluit, zorg er dan voor dat u deze in de juiste richting aansluit.

JUSB2~3: USB 3.2 Gen 1 Connectors

Via deze connectoren kunt u de USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Voeding	2	USB3_RX_DN
3	USB3_RX_DP	4	Aarde
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Aarde	8	USB2.0-
9	USB2.0+	10	Aarde
11	USB2.0+	12	USB2.0-
13	Aarde	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Aarde
17	USB3_RX_DP	18	USB3_RX_DN
19	Voeding	20	Geen pin

Let op: de voedings- en aardingspinnen moeten correct worden aangesloten om mogelijke schade te voorkomen.

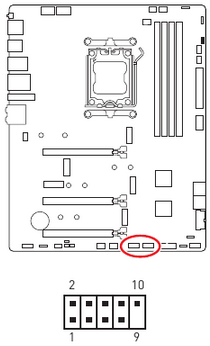

JUSB4~5: USB 2.0 Connectors

Via deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Aarde	8	Aarde
9	Geen pin	10	NC

• Let op: de VCC- en aardingspinnen moeten correct worden aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod via USB-poorten op te laden, installeert u het MSI Center-hulpprogramma.

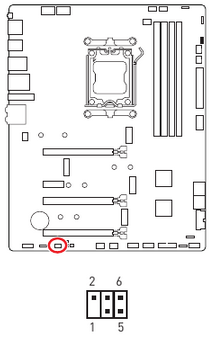

JOC_FS1: Safe Boot Jumper

Deze jumper wordt gebruikt voor Safe Boot. Eenmaal ingeschakeld, start het systeem op met de standaardinstellingen en een lagere PCIe-modus (van CPU).

Normaal (standaard)
Opstarten met de opgeslagen BIOS-instellingen.

Ingeschakeld
De standaard BIOS-instellingen toepassen en de PCIe-modus (van CPU) verlagen voor Safe Boot

JDASH1: Tuning Controller Connector

Deze connector wordt gebruikt om een optionele Tuning Controller-module aan te sluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Geen pin	2	NC
3	MCU_SMB_SCL_M	4	MCU_SMB_SDA_M
5	VCC5	6	Aarde

JBAT1: Clear CMOS (Reset BIOS) Jumper

Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

Gegevens behouden (standaard)

CMOS wissen/BIOS resetten

BIOS terugzetten naar standaardwaarden

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te overbruggen.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en schakel de computer in.

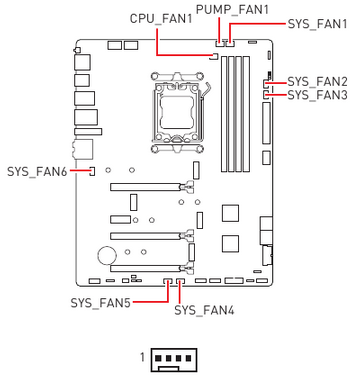

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Fan Connectors

Ventilatorconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. Ventilatorconnectoren in PWM-modus leveren een constante 12V-uitgang en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. Ventilatorconnectoren in DC-modus regelen de ventilatorsnelheid door de spanning te wijzigen. De ventilatorconnectoren in de automatische modus kunnen automatisch de PWM- en DC-modus detecteren.
U kunt ventilatoren bedienen in het BIOS> HARDWARE MONITOR-paneel. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Vink de Smart Fan Mode (Slimme ventilatormodus) aan, de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode (Slimme ventilatormodus) uit, de ventilator draait op maximale snelheid.

Pindefinitie PWM-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	+12V
3	Sense	4	Snelheidsregelsignaal

Pindefinitie DC-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Spanningsregeling
3	Sense	4	NC

Specificaties ventilatorconnector

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	Automatische modus	3A	36W
PUMP_FAN1	PWM-modus	3A	36W
SYS_FAN1~6	DC-modus	2A	24W

BAT1: CMOS Battery

Als de CMOS-batterij leeg is, wordt de tijd in het BIOS gereset en gaan de systeemconfiguratiegegevens verloren. In dit geval moet u de CMOS-batterij vervangen.

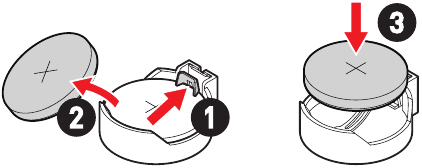

CMOS-batterij vervangen

1. Duw de borgclip om de batterij los te maken.
2. Verwijder de batterij uit de socket.
3. Plaats de nieuwe CR2032 knoopcelbatterij met het +-teken naar boven gericht. Zorg ervoor dat de retainer de batterij stevig vasthoudt.

BUITEN BEREIK VAN KINDEREN HOUDEN

• Inslikken kan leiden tot chemische brandwonden, perforatie van zacht weefsel en de dood.
• Binnen 2 uur na inslikken kunnen ernstige brandwonden optreden.
• Als u denkt dat batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, roep dan onmiddellijk medische hulp in.

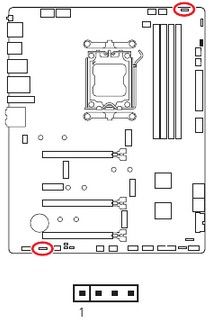

JRGB1~2: RGB LED Connectors

Met de JRGB-connectoren kunt u de 5050 RGB LED-strips 12V aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	+12V	2	G
3	R	4	B

RGB LED-stripaansluiting

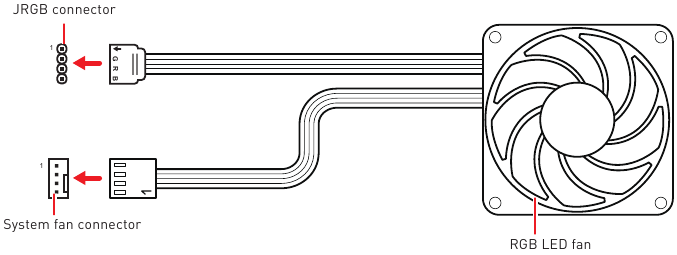

RGB LED-ventilatoraansluiting

• De JRGB-connector ondersteunt maximaal 2 meter aaneengesloten 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED-aansluitingen

Met de JARGB_V2-aansluitingen kun je de ARGB Gen2- en ARGB-gebaseerde LED-strips aansluiten. De JARGB_V2-aansluiting ondersteunt maximaal 240 individueel adresseerbare RGB-LED's met een maximaal vermogen van 3A (5V).

Pin	Signaalnaam	Pin	Signaalnaam
1	+5V	2	Data
3	Geen pin	4	Aarde

Aansluiting adresseerbare RGB LED-strip

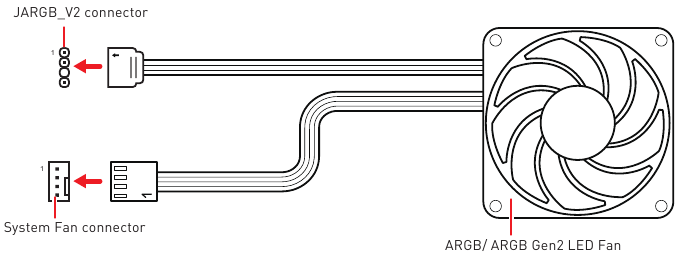

Aansluiting adresseerbare RGB LED-ventilator

Sluit niet het verkeerde type LED-strips aan. De JRGB-aansluiting en de JARGB_V2-aansluiting leveren verschillende spanningen en door de ARGB 5V LED-strip op de JRGB-aansluiting aan te sluiten, wordt de LED-strip beschadigd.

• Als je ARGB Gen1- en ARGB Gen2 LED-strips op dezelfde aansluiting aansluit, kan dit problemen veroorzaken. Meng ARGB Gen1- en ARGB Gen2 LED-strips niet door elkaar.
• Het wordt aanbevolen LED-strips met dezelfde specificatie te installeren om de beste effecten te bereiken.
• Schakel altijd de stroomtoevoer uit en trek de stekker uit het stopcontact voordat je de adresseerbare RGB LED-strip installeert of verwijdert.
• Gebruik MSI's software om de uitgebreide LED-strip te bedienen.

Onboard-leds

EZ Debug-led

Deze leds geven de debug-status van het moederbord aan.

CPU - geeft aan dat de CPU niet wordt gedetecteerd of defect is.
DRAM - geeft aan dat de DRAM niet wordt gedetecteerd of defect is.
VGA - geeft aan dat de GPU niet wordt gedetecteerd of defect is.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd of defect is.

OS, drivers en MSI Center installeren

Download en update de nieuwste hulpprogramma's en drivers op www.msi.com

Windows 11 installeren

1. Zet de computer aan.
2. Plaats de Windows 11-installatieschijf/USB in uw computer.
3. Druk op de knop Restart (Opnieuw opstarten) op de computerbehuizing.
4. Druk op de toets F11 tijdens de computer POST (Power-On Self Test) om het Boot Menu te openen.
5. Selecteer de Windows 11-installatieschijf/USB in het Boot Menu.
6. Druk op een toets als het scherm het bericht Press any key to boot from CD or DVD... (Druk op een willekeurige toets om op te starten vanaf cd of dvd...) weergeeft. Zo niet, sla deze stap dan over.
7. Volg de instructies op het scherm om Windows 11 te installeren.

Drivers installeren met MSI Driver Utility Installer

• Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 11. Het wordt aanbevolen om de LAN-driver te installeren voordat u drivers installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om de LAN-driver voor uw moederbord te installeren.
• De MSI Driver Utility Installer verschijnt slechts één keer. Als u het annuleert of sluit tijdens het proces, raadpleeg dan het Live Update-hoofdstuk van de MSI Center-handleiding om de drivers te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de drivers te downloaden.
• MSI Driver Utility Installer moet via internet worden geïnstalleerd.

1. Start uw computer op in Windows 11.
2. Selecteer Start > Instellingen > Windows Update en selecteer vervolgens Naar updates zoeken.
3. MSI Driver Utility Installer verschijnt automatisch.

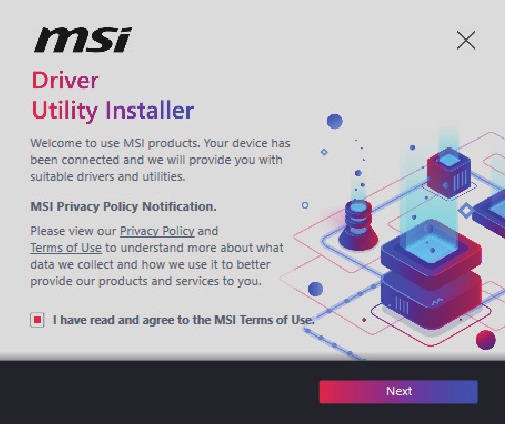

4. Schakel het selectievakje I have read and agree to the MSI Terms of Use (Ik heb de MSI-gebruiksvoorwaarden gelezen en ga hiermee akkoord) in en klik vervolgens op Next (Volgende).

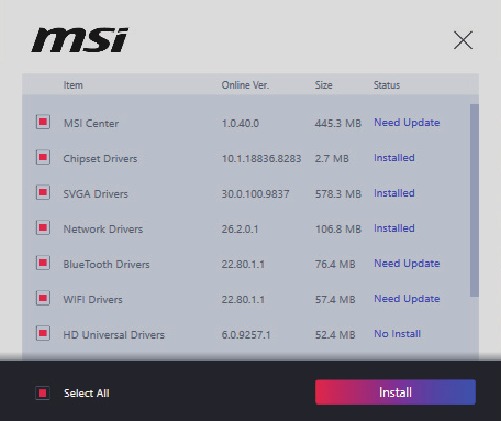

5. Schakel het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek in en klik op Install (Installeren) om MSI Center en drivers te installeren. De voortgang van de installatie wordt onderaan weergegeven.

6. Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en software voor het maken van content soepel kunt gebruiken. Het stelt u ook in staat om led-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, de systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

MSI Center-gebruikershandleiding
Als u meer informatie wilt over MSI Center, raadpleeg dan http://download.msi.com/manual/mb/MSICENTER.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren, afhankelijk van het product dat u heeft.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken, en het zal BIOS in de toekomst volledig vervangen. De MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de nieuwe chipsetmogelijkheden.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

• Snel opstarten - UEFI kan het besturingssysteem direct opstarten en het BIOS-zelftestproces opslaan. Het kan ook de tijd elimineren om tijdens POST over te schakelen naar de CSM-modus.
• Ondersteuning voor harde-schijfpartities groter dan 2 TB.
• Ondersteunt meer dan 4 primaire partities met een GUID Partition Table (GPT).
• Ondersteunt een onbeperkt aantal partities.
• Ondersteunt de volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteunt veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat geen malware met het opstartproces knoeit.

Incompatibele UEFI-gevallen

• 32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen Windows 11 64-bits besturingssysteem.
• Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht verschijnen: There is no GOP (Graphics Output protocol) support detected in this graphics card. (Er is geen GOP-ondersteuning (Graphics Output Protocol) gedetecteerd in deze grafische kaart.)

We raden u aan om deze te vervangen door een grafische kaart die GOP/UEFI ondersteunt of om een CPU met geïntegreerde graphics te gebruiken voor een normale werking.

Hoe controleer ik de BIOS-modus?

1. Zet uw computer aan.
2. Druk op de toets Delete (Verwijderen) wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het Setup-menu te openen, F11 om het Boot-menu te openen) tijdens het opstartproces op het scherm verschijnt.
3. Nadat u de BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) boven aan het scherm controleren.


BIOS-instellingen

De standaardinstellingen bieden de optimale prestaties voor de stabiliteit van het systeem onder normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke schade aan het systeem of het mislukken van het opstarten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden regelmatig bijgewerkt voor betere systeemprestaties. De items kunnen enigszins afwijken van de nieuwste BIOS; daarom is de beschrijving alleen ter referentie. U kunt ook het deelvenster met HELP-informatie raadplegen voor de beschrijving van het BIOS-item.
• De BIOS-schermen, -opties en -instellingen zijn afhankelijk van uw systeem.

BIOS-instellingen openen

Druk op de toets Delete (Verwijderen) wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het Setup-menu te openen, F11 om het Boot-menu te openen) tijdens het opstartproces op het scherm verschijnt.

Functietoets

F1:	Algemene helplijst
F2:	Een favoriet item toevoegen/verwijderen
F3:	Menu Favorieten openen
F4:	Menu CPU-specificaties openen
F5:	Menu Memory-Z openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen de geavanceerde modus en de EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijziging opslaan en opnieuw opstarten*
F12:	Een screenshot maken en opslaan op een USB-flashstation (alleen FAT/FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS-gebruikershandleiding

Als u meer instructies wilt over het instellen van de BIOS, raadpleeg dan https://download.msi.com/archive/mnu_ex/mb/AMDAM5BIOS.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren, afhankelijk van het product dat u heeft.

BIOS resetten

Mogelijk moet u de standaard BIOS-instellingen herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

• Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
• Sluit de Clear CMOS-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte over de Clear CMOS-jumper voor het resetten van BIOS.

BIOS updaten

BIOS updaten met M-FLASH

Vóór het updaten:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. Sla het BIOS-bestand vervolgens op in het USB-flashstation.

BIOS updaten:

1. Plaats het USB-flashstation met het updatebestand in de USB-poort.
2. Raadpleeg de volgende methoden om de flashmodus te openen.
   • Start opnieuw op en druk tijdens POST op de toets Ctrl + F5 en klik op Ja om het systeem opnieuw op te starten.

   • Start opnieuw op en druk tijdens POST op de toets Del om BIOS te openen. Klik op de knop M-FLASH en klik op Ja om het systeem opnieuw op te starten.

3. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
4. Wanneer u hierom wordt gevraagd, klikt u op Yes (Ja) om het herstellen van BIOS te starten.
5. Nadat het flashproces voor 100% is voltooid, start het systeem automatisch opnieuw op.

De BIOS updaten met MSI Center

Vóór het updaten:

• Zorg ervoor dat de LAN-driver al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
• Sluit alle andere applicatiesoftware voordat u de BIOS bijwerkt.

Om BIOS te updaten:

1. Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
2. Selecteer Live Update en klik op de knop Advance (Geavanceerd).
3. Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
4. De installatieherinnering verschijnt, klik vervolgens op de knop Installeren.
5. Het systeem start automatisch opnieuw op om de BIOS bij te werken.
6. Nadat het flashproces voor 100% is voltooid, start het systeem automatisch opnieuw op.

BIOS updaten met de Flash BIOS Button

1. Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI®-website.
2. Hernoem het BIOS-bestand naar MSI.ROM en sla het op in de hoofdmap van het USB-opslagapparaat.
3. Sluit de voeding aan op CPU_PWR1 en ATX_PWR1. (Het is niet nodig om CPU en geheugen te installeren.)
4. Sluit het USB-opslagapparaat met het MSI.ROM-bestand aan op de Flash BIOS-poort op het achterpaneel van de I/O.
5. Druk op de Flash BIOS Button (Flash BIOS-knop) om BIOS te flashen, en de led begint te knipperen.
6. De led wordt uitgeschakeld wanneer het proces is voltooid.

Technische ondersteuning

Als er een probleem met uw systeem optreedt en er geen oplossing kan worden gevonden in de gebruikershandleiding, neem dan contact op met uw verkooppunt of lokale distributeur. U kunt ook de volgende hulpbronnen proberen voor verdere begeleiding.

• Bezoek de MSI-website voor een technische handleiding, BIOS-updates, driverupdates en andere informatie: http://www.msi.com
• Registreer uw product op: http://register.msi.com

Veiligheidsinformatie

• De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Volg de volgende instructies om een succesvolle computermontage te garanderen.
• Zorg ervoor dat alle componenten goed zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet start.
• Houd het moederbord aan de randen vast om te voorkomen dat u gevoelige componenten aanraakt.
• Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaad uzelf dan van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatische afschermingscontainer of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing zitten.
• Start de computer niet op voordat de installatie is voltooid. Dit kan leiden tot permanente schade aan de componenten en tot letsel bij de gebruiker.
• Als u hulp nodig heeft bij een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computercomponent installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
  • Er is vloeistof in de computer doorgedrongen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet laten werken volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

Melding over case stand-off

Om schade aan het moederbord te voorkomen, is elke onnodige montage stand-off tussen de moederbordcircuits en de computerbehuizing verboden. De Case standoff keep out zone-tekens worden op de achterkant van het moederbord gemarkeerd (zoals hieronder weergegeven) om de gebruiker te waarschuwen.

Melding over vermijden van botsingen

Er is beschermende verf rond elk schroefgat gedrukt om te voorkomen dat onderdelen bekrast raken.

Referenties

• MSI® HOW TO Install/ Uninstall AMD AM5 CPU - YouTube
• MSI® HOW-TO install or uninstall DIMM memory modules - YouTube
• MSI® HOW-TO install front panel connectors (JFP1) - YouTube
• MSI® HOW-TO Install motherboard with torque screwdriver - YouTube
• MSI® HOW-TO install power supply connectors - YouTube
• MSI® HOW-TO install SATA HDD - YouTube
• MSI® HOW-TO Install graphics card on PCIe x16 slot with butterfly lock - YouTube
• MSI - Redirect
• http://download.msi.com/manual/mb/MSICENTER.pdf
• https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf
• Welcome to MSI Member Account Login | MSI Member Center

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI MAG X670E TOMAHAWK WIFI - Handleiding moederbord

Beschikbare talen
