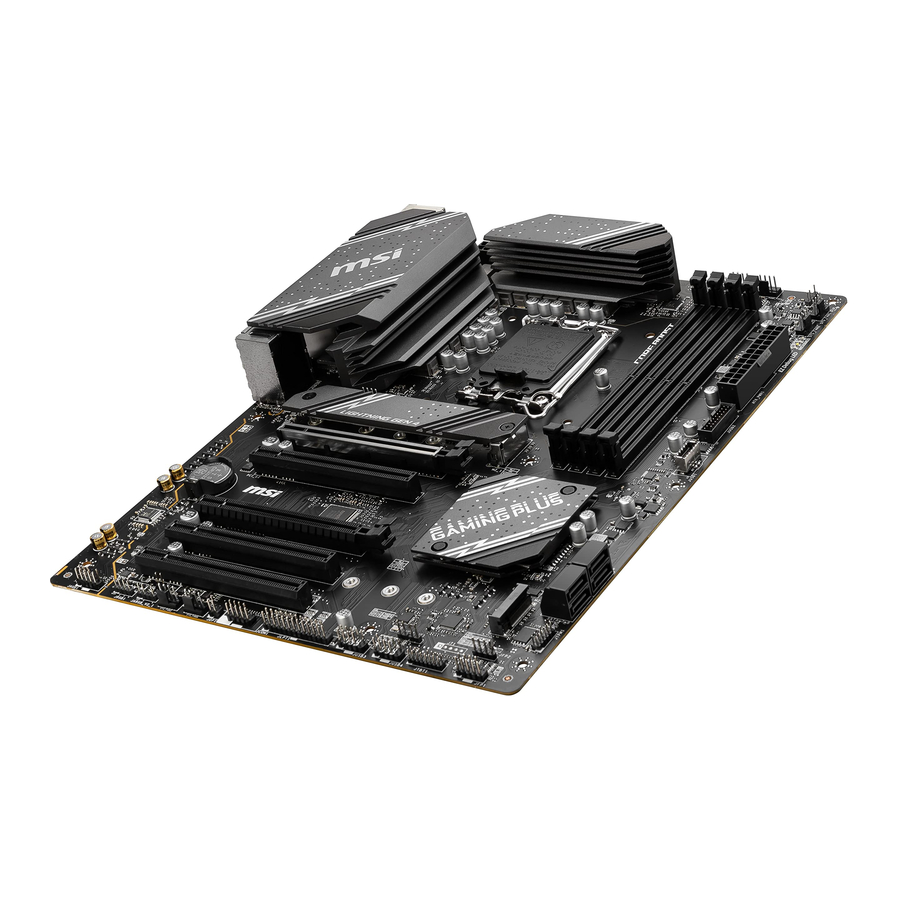

MSI B760 GAMING PLUS WIFI - Handleiding moederbord

Snel aan de slag

Bedankt voor de aankoop van een nieuw moederbord van MSI®. Dit gedeelte Snel aan de slag bevat demonstratiediagrammen over het installeren van uw computer. Sommige installaties bieden ook videodemonstraties. Ga naar de URL om deze te bekijken met de webbrowser op uw telefoon of tablet. U kunt zelfs via de QR-code naar de URL gaan.

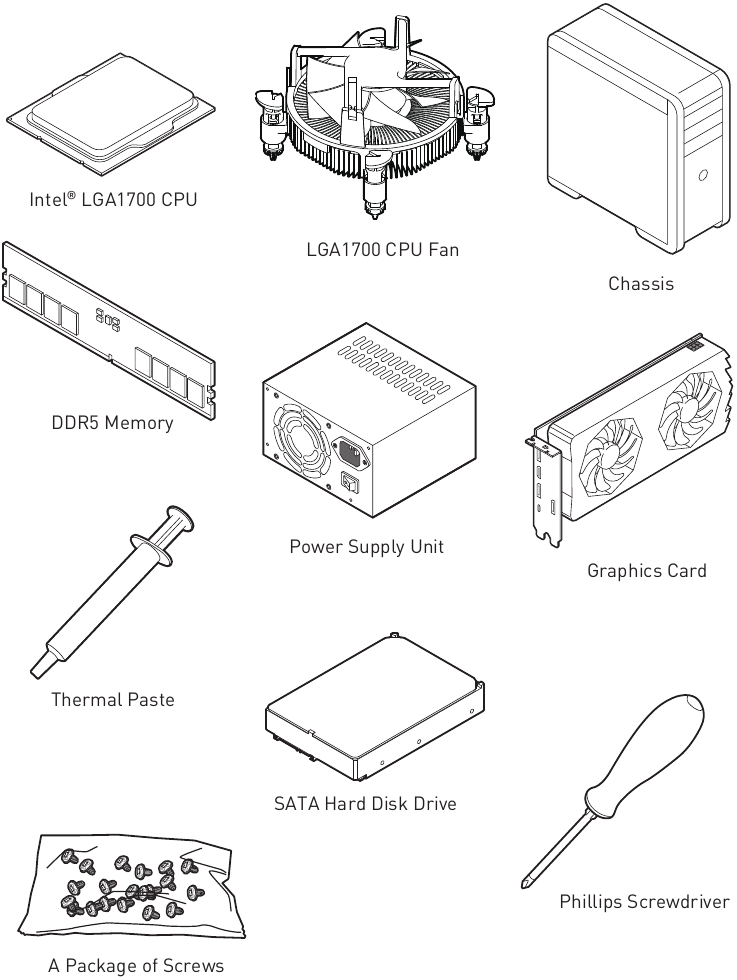

Gereedschap en componenten voorbereiden

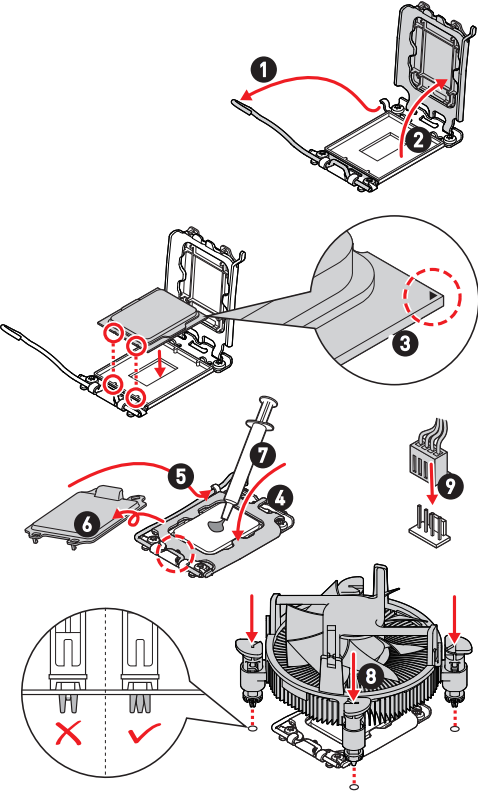

Een processor installeren

https://youtu.be/KMf9oIDsGes

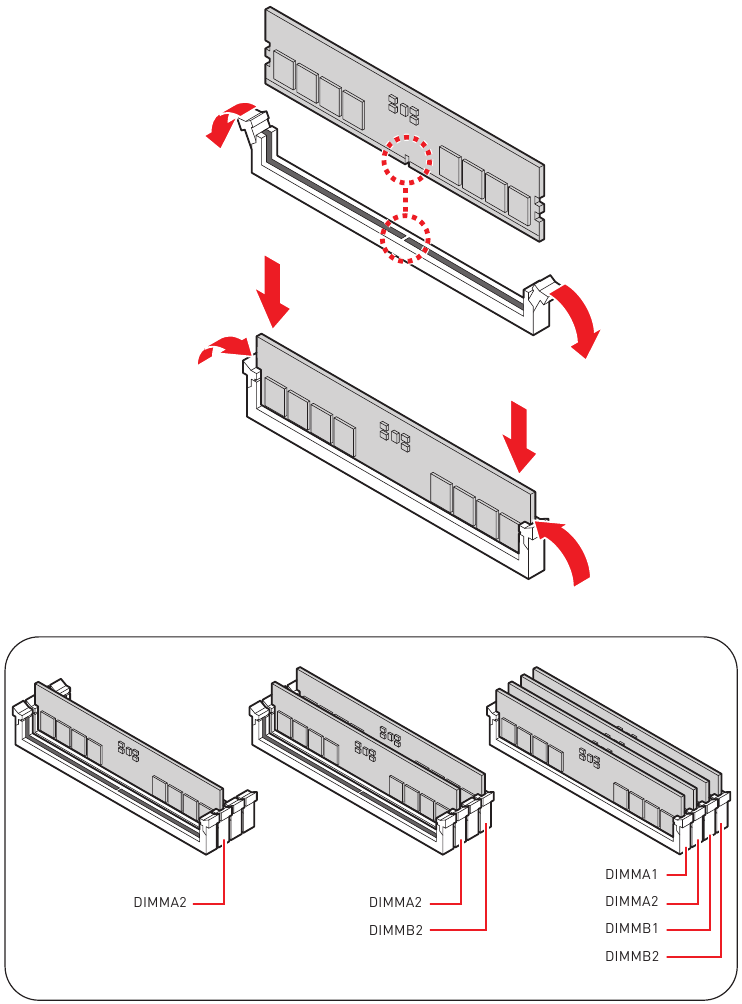

DDR5-geheugen installeren

https://youtu.be/XiNmkDNZcZk

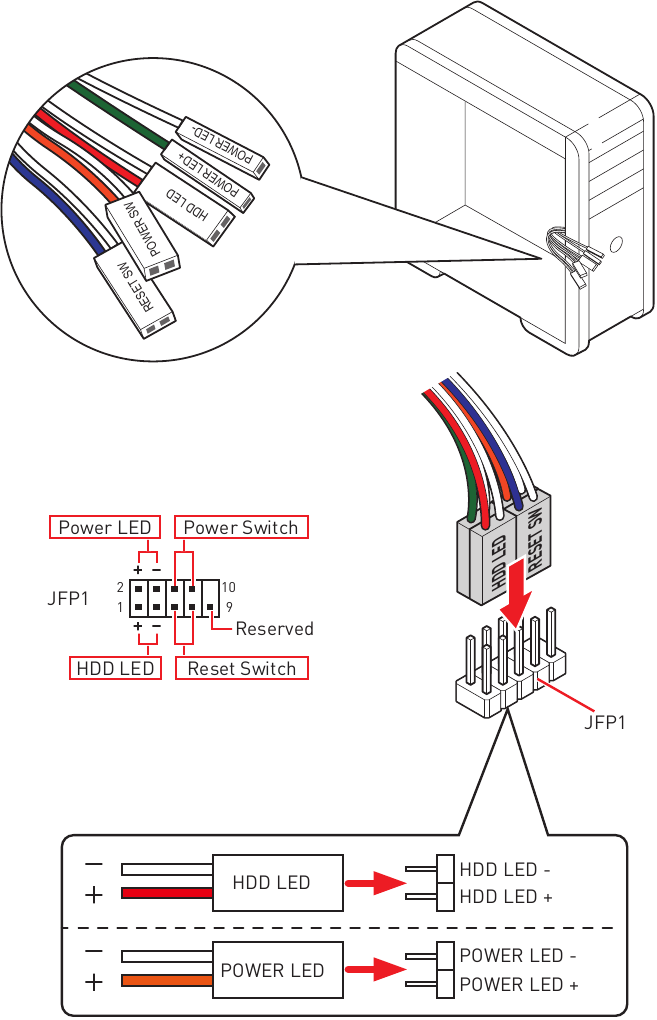

De header van het voorpaneel aansluiten

http://youtu.be/DPELIdVNZUI

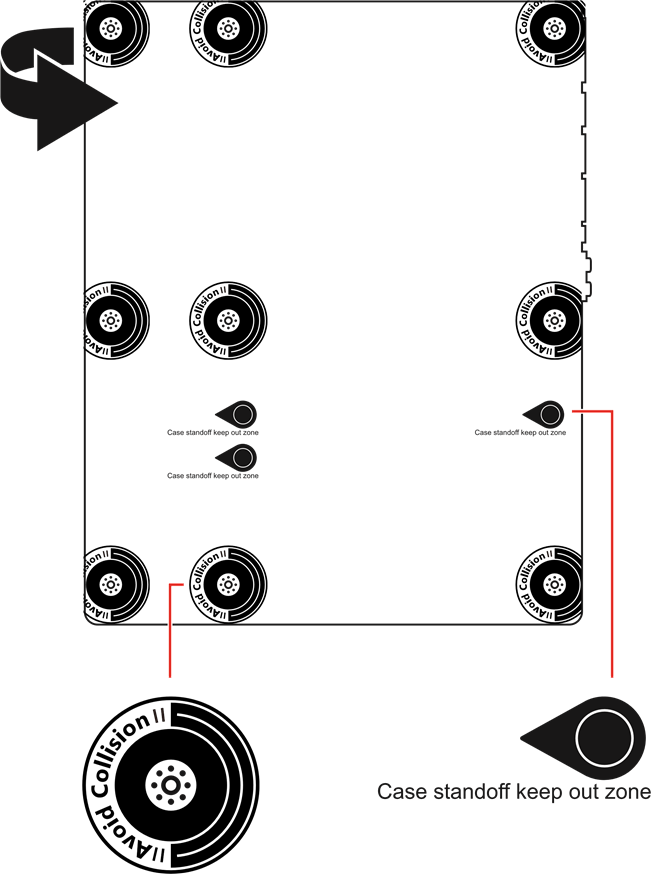

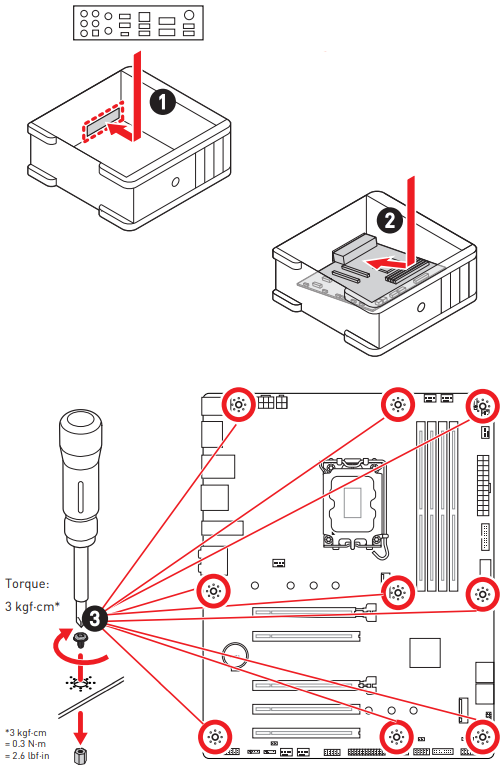

Het moederbord installeren

https://youtu.be/wWI6Qt51Wnc

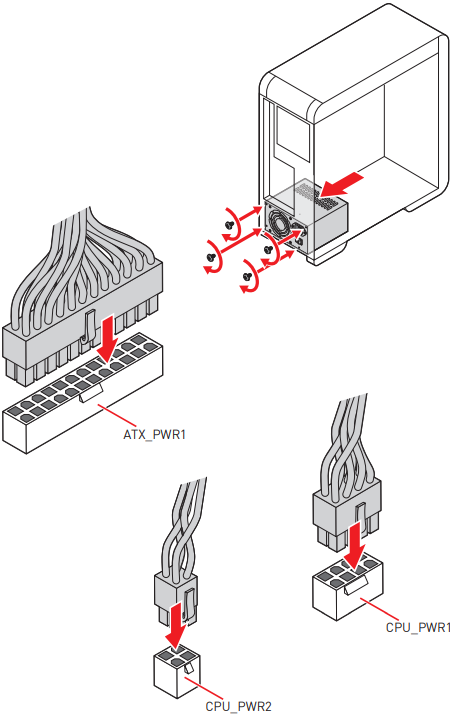

De stroomconnectoren aansluiten

http://youtu.be/gkDYyR_83I4

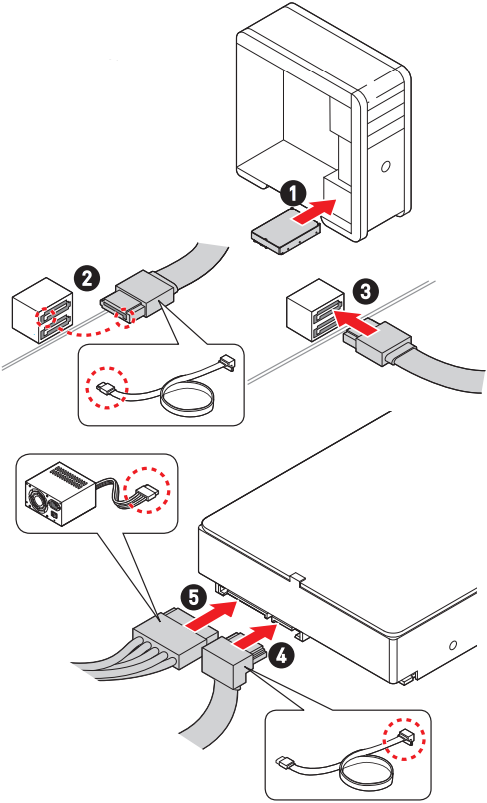

SATA-schijven installeren

http://youtu.be/RZsMpqxythc

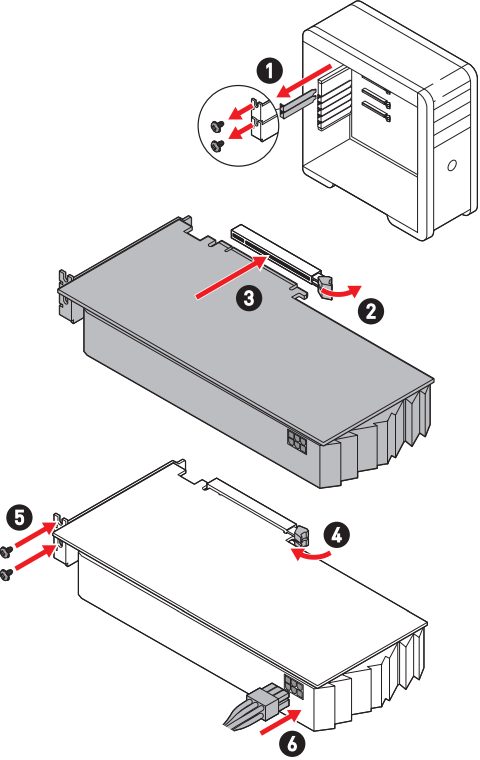

Een grafische kaart installeren

http://youtu.be/mG0GZpr9w_A

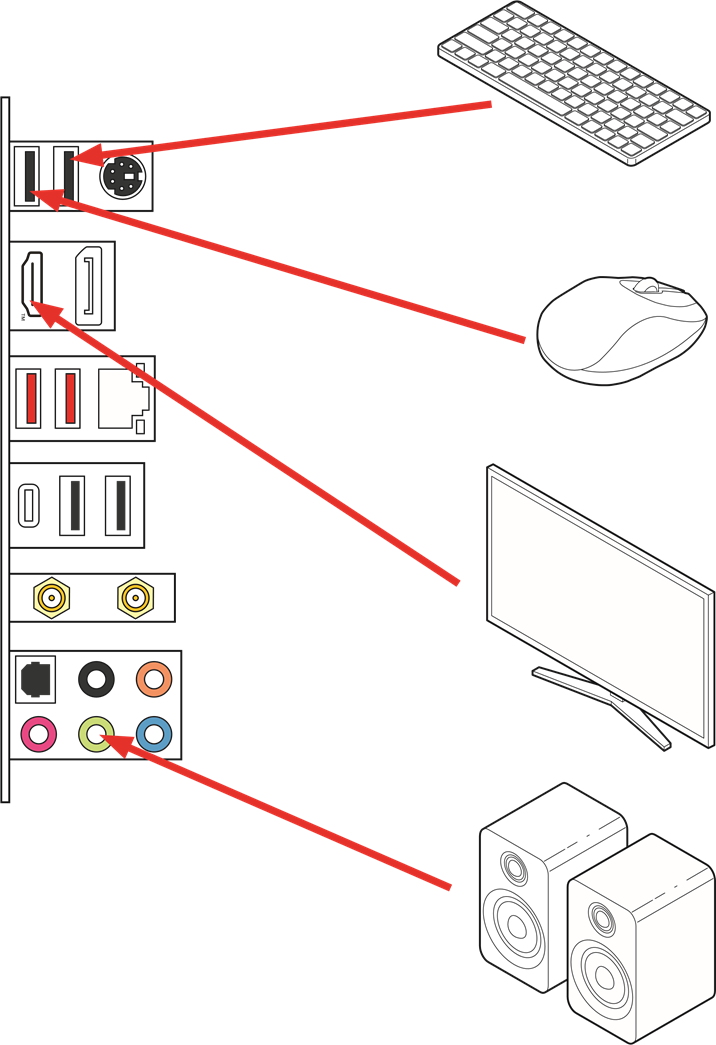

Randapparatuur aansluiten

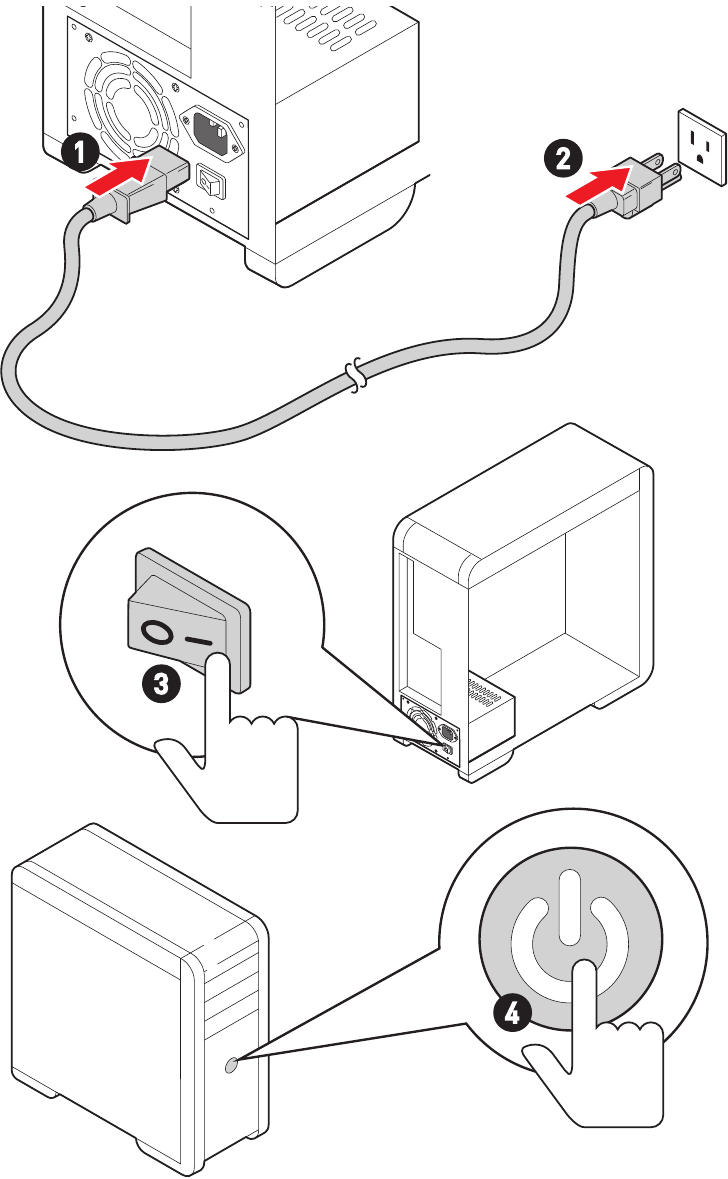

Inschakelen

Specificaties

CPU	Ondersteunt 12e/13e generatie Intel® Core™ processors, Pentium® Gold- en Celeron®-processors* Processoraansluiting LGA1700 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus wanneer er nieuwe processors worden uitgebracht.
Chipset	Intel® B760-chipset
Geheugen	4x DDR5-geheugenslots, ondersteuning tot 192 GB* Ondersteunt 1R 5600 MHz (door JEDEC & POR) Max. overklokfrequentie: 1DPC 1R Max. snelheid tot 6800+ MHz 1DPC 2R Max. snelheid tot 6600+ MHz 2DPC 1R Max. snelheid tot 6000+ MHz 2DPC 2R Max. snelheid tot 5600+ MHz Ondersteunt Intel® XMP 3.0 OC Ondersteunt Dual-Controller Dual-Channel-modus Ondersteunt niet-ECC, ongebufferd geheugen * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingssleuven	5x PCIe x16-sleuven PCI_E1-sleuf (van CPU) Ondersteunt tot PCIe 4.0 x16 PCI_E2-sleuf (van B760-chipset) Ondersteunt tot PCIe 3.0 x1 PCI_E3-sleuf (van B760-chipset) Ondersteunt PCIe 4.0 x4 PCI_E4-sleuf (van B760-chipset) Ondersteunt PCIe 3.0 x1 PCI_E5-sleuf (van B760-chipset) Ondersteunt PCIe 3.0 x1
Onboard graphics	1x HDMI™ 2.1-poort met HDR, ondersteunt een maximale resolutie van 4K 60 Hz*/ ** 1x DisplayPort 1.4 met HBR2, ondersteunt een maximale resolutie van 4K 60Hz */** * Alleen beschikbaar op processors met geïntegreerde graphics. ** Grafische specificaties kunnen variëren afhankelijk van de geïnstalleerde CPU.
SATA-poorten	4x SATA 6Gb/s-poorten (van B760-chipset)* * SATA8 is niet beschikbaar bij het installeren van een M.2 SATA SSD in de M2_2-sleuf.
M.2 SSD-sleuven	2x M.2-sleuven (Key M) M2_1-sleuf (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2242/2260/2280/22110 opslagapparaten M2_2-sleuf (van B760-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt SATA 6Gb/s Ondersteunt 2242/2260/2280 opslagapparaten
RAID	Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
Audio	Realtek® ALC897-codec 7.1-kanaals High Definition Audio Ondersteunt S/PDIF-uitgang
LAN	1x Realtek® 8125BG 2.5Gbps LAN-controller
Wi-Fi & Bluetooth®	Intel® Wi-Fi 6E De draadloze module is vooraf geïnstalleerd in de M.2-sleuf (Key-E) Ondersteunt MU-MIMO TX/RX, 2,4 GHz/5 GHz/6 GHz* (160 MHz) tot 2,4 Gbps Ondersteunt 802.11 a/b/g/n/ac/ax Ondersteunt Bluetooth® 5.3**, FIPS, FISMA * Het gebruik van de Wi-Fi 6GHz-band is afhankelijk van Windows 11-ondersteuning en is afhankelijk van de voorschriften van elk land. ** De Bluetooth-versie kan worden bijgewerkt. Raadpleeg de website van de Wi-Fi-chipsetleverancier voor meer informatie.
Stroomconnectoren	1x 24-pins ATX-hoofdstroomconnector 1x 8-pins +12V-stroomconnector 1x 4-pins ATX 12V-stroomconnector
Interne USB-connectoren	1x USB 3.2 Gen 1 5Gbps Type-C-connector op het voorpaneel (van B760-chipset) 1x USB 3.2 Gen 1 5Gbps-connector (van B760-chipset) Ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0-connectoren (van Hub-GL850G) Ondersteunt extra 4 USB 2.0-poorten
Ventilatorconnectoren	1x 4-pins CPU-ventilatorconnector 1x 4-pins waterpompventilatorconnector 5x 4-pins systeemventilatorconnectoren
Systeemconnectoren	1x audioconnector op het voorpaneel 2x systeempaneelconnectoren 1x connector voor indringing in de behuizing 1x TPM-moduleconnector - 1x parallelle poortconnector 1x seriële poortconnector 1x TBT-connector (ondersteunt RTD3)
Jumpers	1x Clear CMOS-jumper
LED-functies	4x EZ Debug LED 1x 4-pins RGB-LED-connector 2x 3-pins A-RAINBOW V2 (ARGB Gen2) LED-connectoren
Connectoren achterpaneel	1x PS/2-poort 4x USB 2.0 Type-A-poorten (van B760-chipset) 1x DisplayPort 1x HDMI™-poort 1x 2.5G LAN (RJ45)-aansluiting 2x USB 3.2 Gen 2 10Gbps Type-A-poorten (van B760-chipset) 1x USB 3.2 Gen 2 10Gbps Type-C-poort (van B760-chipset) 2x Wi-Fi-antenneconnectoren 5x audioaansluitingen 1x Optical S/PDIF OUT-connector
I/O-controller	NUVOTON NCT6687-controllerchip
Hardwaremonitor	Detectie van CPU-/systeem-/chipsettemperatuur Detectie van CPU-/systeem-/pompventilatorsnelheid CPU-/systeem-/pompventilatorsnelheidsregeling
Vormfactor	ATX-vormfactor 9,6 inch x 12 inch (244 mm x 304 mm)
BIOS-functies	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Meertalig
Software	Stuurprogramma's MSI Center Intel Extreme Tuning Utility MSI App Player (BlueStacks) CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition

Speciale functies

MSI Center

• Mystic Light
• Ambient Link
• Frozr AI Cooling
• Gebruikersscenario
• True Color
• Live Update
• Hardwaremonitoring
• Super Charger
• Apparaten versnellen
• Smart Image Finder
• MSI Companion
• Systeemdiagnose
• Smart Fan Control

Thermische functies

• Volledig aluminium ontwerp
• Uitgebreid koellichaamontwerp
• K7 MOSFET thermische pad / Extra choke pad
• Ventilatorheaders (CPU + PUMP + SYSTEM)

Prestaties

• Core Boost
• VRM-voedingsontwerp (VCPU / VGT / AUX)
• Dubbele CPU-voeding
• Memory Boost
• Lightning Gen 4 PCI-E / M.2 Slot
• USB Type-C aan de voorkant
• 2oz koper verdikte PCB

DIY-vriendelijk

• PCI-E Steel Armor
• EZ DEBUG LED
• EZ LED-bediening

Audio

• Audio Boost

RGB

• Mystic Light Extension (RGB)
• Mystic Light Extension (A-RAINBOW V2)
• Ambient Link

BIOS

• Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van uw moederbordpakket. Het zou het volgende moeten bevatten:

Board

• 1x Moederbord

Documentatie

• 1x Snelstartgids
• 1x Wettelijke bepalingen van de Europese Unie

Kabels

• 1x SATA 6Gb/s kabels

Accessoires

• 1x Wi-Fi antenne set
• 1x I/O afscherming
• 1x M.2 schroef en afstandhouder pakket (1 set/pak)

Als een van de bovenstaande items beschadigd of ontbreekt, neem dan contact op met uw verkoper.

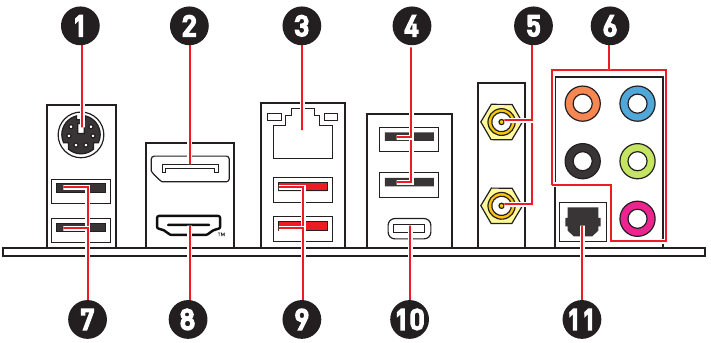

Aansluitingen op het achterpaneel

Item	Beschrijving
1	PS/2-toetsenbord/muispoort
2	DisplayPort
3	2,5 Gbps LAN (RJ45)-poort
4	USB 2.0 Type-A-poorten (van B760-chipset)
5	Wi-Fi-antenneconnectoren
6	Audio-aansluitingen
7	USB 2.0 Type-A-poorten (van B760-chipset)
8	HDMI™-poort
9	USB 3.2 Gen 2 10 Gbps Type-A-poorten (van B760-chipset)
10	USB 3.2 Gen 2 10 Gbps Type-C-poort (van B760-chipset)
11	Optische S/PDIF-uitgangsconnector

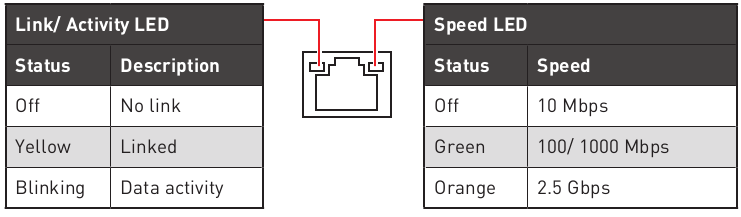

LAN-poort LED-statustabel

Audio-aansluitingen

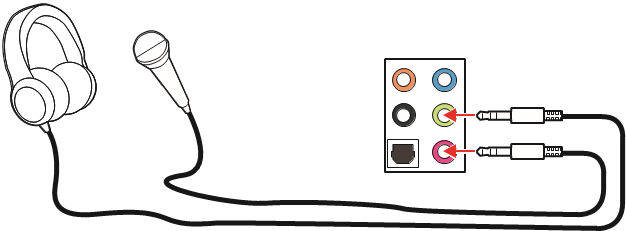

Audio-aansluitingen naar hoofdtelefoon- en microfoondiagram

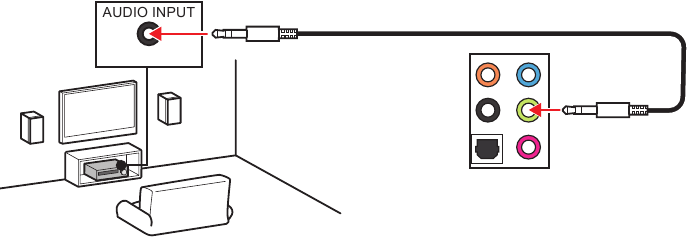

Audio-aansluitingen naar stereoluidsprekersdiagram

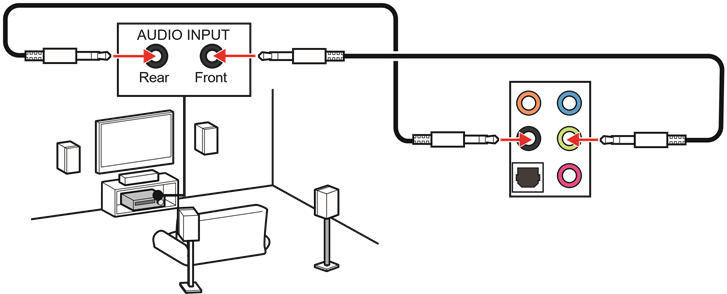

Audio-aansluitingen naar 4-kanaalsluidsprekersdiagram

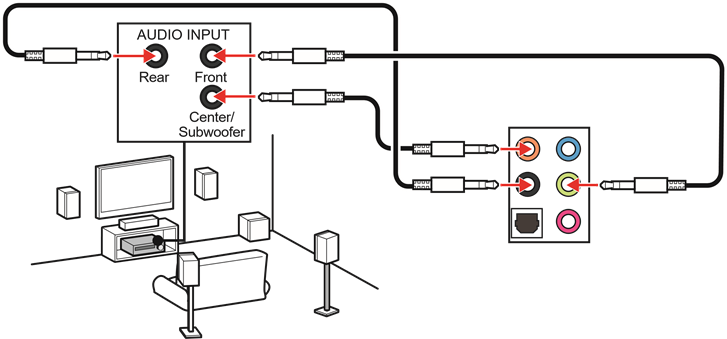

Audio-aansluitingen naar 5.1-kanaalsluidsprekersdiagram

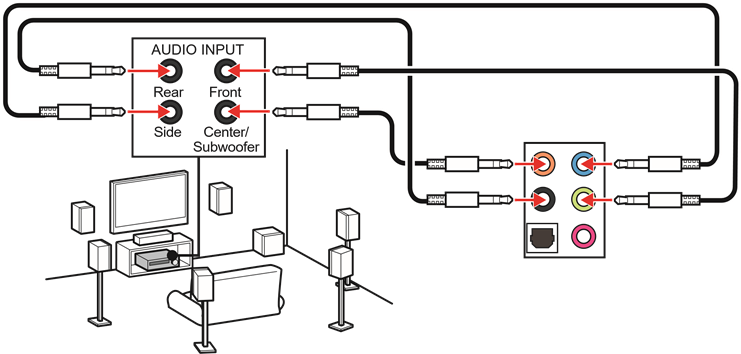

Audio-aansluitingen naar 7.1-kanaalsluidsprekersdiagram

Antennes installeren

1. Schroef de antennes stevig vast aan de antenneconnectoren, zoals hieronder wordt weergegeven.

2. Richt de antennes.

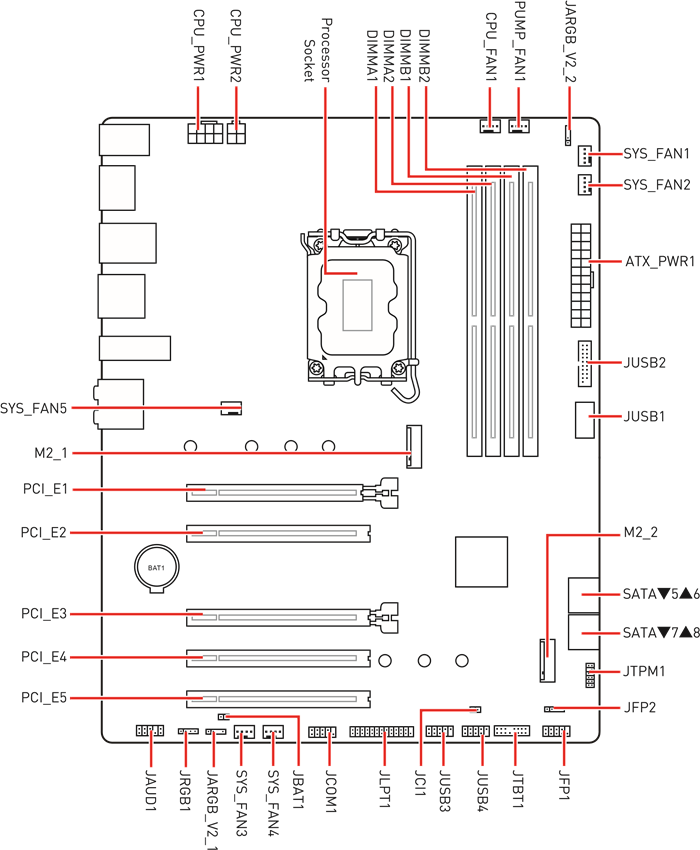

Overzicht van componenten

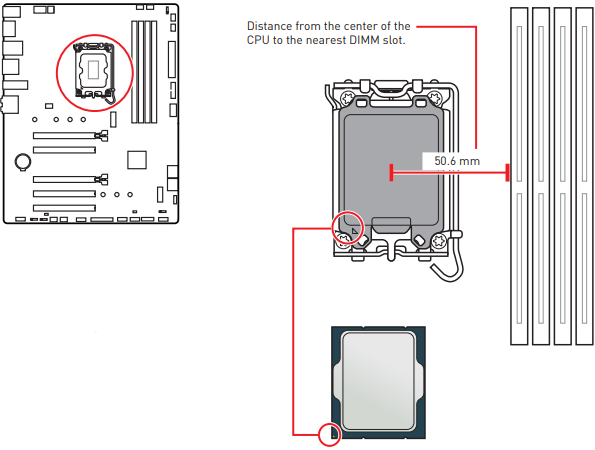

CPU-socket

Introductie tot de LGA1700 CPU
Het oppervlak van de LGA1700 CPU heeft vier inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

• Haal altijd de stekker uit het stopcontact voordat u de CPU installeert of verwijdert.
• Bewaar de CPU-beschermkap na de installatie van de processor. MSI behandelt alleen retouraanvragen (Return Merchandise Authorization, RMA) als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
• Vergeet niet om altijd een CPU-koeler te installeren bij het installeren van een CPU. Een CPU-koeler is nodig om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
• Controleer of de CPU-koeler goed aansluit op de CPU voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te bevorderen.
• Bescherm de pinnen van de CPU-socket altijd met de plastic kap wanneer de CPU niet is geïnstalleerd.
• Als u een aparte CPU en koeler hebt gekocht, raadpleeg dan de documentatie in de verpakking van de koeler voor meer informatie over de installatie.
• Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u gaat overklokken, dient u ervoor te zorgen dat alle andere systeemcomponenten bestand zijn tegen overklokken. Het wordt niet aanbevolen om buiten de productspecificaties te werken. MSI® garandeert geen schade of risico's veroorzaakt door ondeskundig gebruik buiten de productspecificaties.

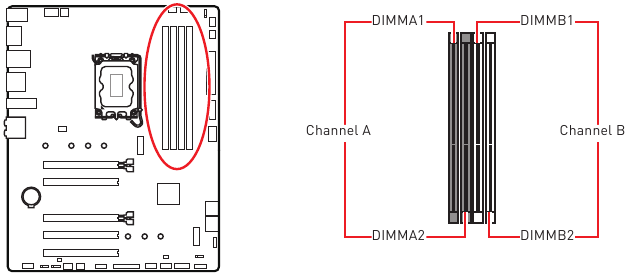

DIMM-sleuven

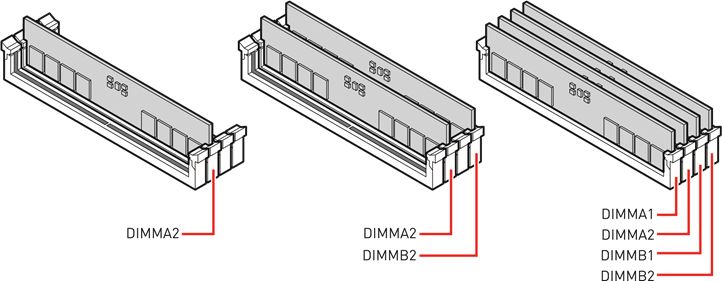

Aanbeveling voor installatie van geheugenmodules

• Plaats geheugenmodules altijd eerst in de DIMMA2-sleuf.
• Om de stabiliteit van het systeem voor Dual channel-modus te garanderen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
• Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij het overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency om de geheugenfrequentie in te stellen als u het geheugen op de aangegeven of een hogere frequentie wilt laten werken.
• Het wordt aanbevolen om een efficiënter geheugenkoelsysteem te gebruiken voor de installatie van volledige DIMM's of overklokken.
• De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule zijn afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
• Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

PCI_E1~5: PCIe-uitbreidingssleuven

PCI_E1: PCIe 4.0 x16 (van CPU)
PCI_E2: PCIe 3.0 x1 (van B760-chipset)
PCI_E3: PCIe 4.0 x4 (van B760-chipset)
PCI_E4: PCIe 3.0 x1 (van B760-chipset)
PCI_E5: PCIe 3.0 x1 (van B760-chipset)

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel zoals MSI Graphics Card Bolster gebruiken om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.
• Voor een enkele PCIe x16-uitbreidingskaartinstallatie met optimale prestaties wordt het gebruik van de PCI_E1-sleuf aanbevolen.
• Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en haalt u de stekker van de voeding uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.

M2_1~2: M.2-sleuven (Key M)

• Intel® RST ondersteunt alleen PCIe M.2 SSD met UEFI ROM.
• Als uw M.2 SSD een eigen koellichaam heeft, verwijder dan de M.2-rubberkubus in de M.2-sleuf voordat u de M.2 SSD installeert. Installeer het koellichaam dat bij uw moederbord is geleverd niet opnieuw.

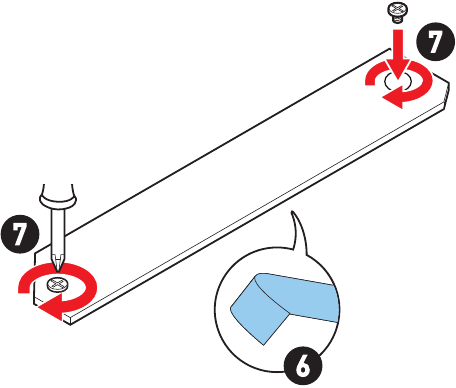

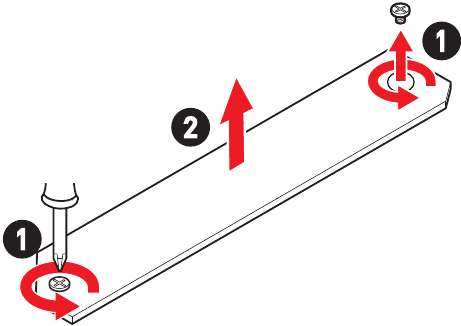

M.2-module installeren in M2_1-sleuf

1. Draai de schroeven van het M.2 Shield Frozr-koellichaam los.
2. Til het M.2 Shield Frozr-koellichaam op en verwijder het

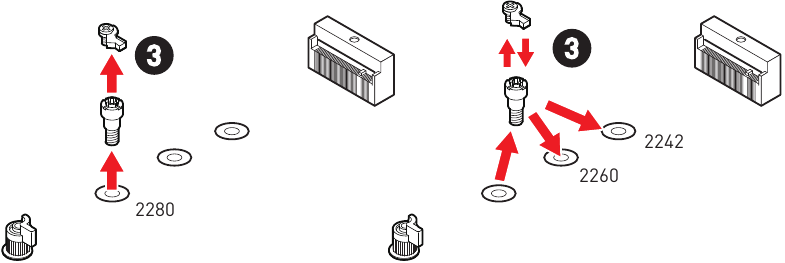

3. Verwijder of vervang de schroeven op basis van uw SSD-lengte. Sla deze stap over als u een 2280 SSD installeert.

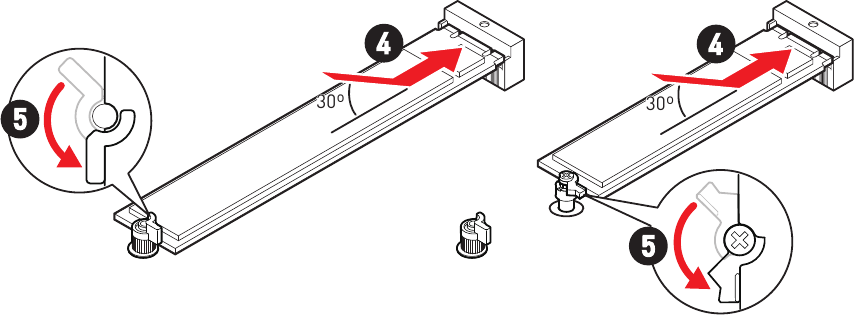

4. Plaats uw M.2 SSD in de M.2-sleuf in een hoek van 30 graden.
5. Draai de EZ M.2 Clip om de M.2 SSD vast te zetten.

6. Verwijder de beschermfolie van de thermische pad onder het M.2 Shield Frozr-koellichaam.
7. Plaats het M.2 Shield Frozr-koellichaam terug en zet het vast.

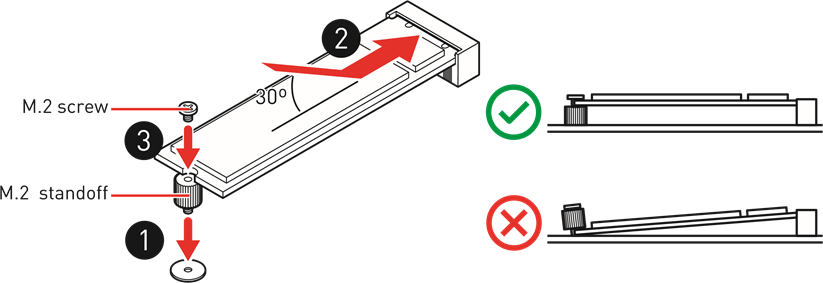

M.2-module installeren in M2_2-sleuf

1. Installeer de meegeleverde M.2-afstandhouder in de M.2-sleuf op basis van uw SSD-lengte.
2. Plaats uw M.2 SSD in de M.2-sleuf in een hoek van 30 graden.
3. Zet de M.2 SSD op zijn plaats met de meegeleverde M.2-schroef.

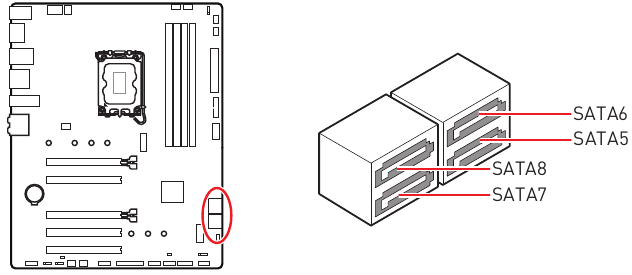

SATA5~8: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan worden aangesloten op één SATA-apparaat.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de overdracht.
• SATA-kabels hebben aan beide zijden van de kabel identieke stekkers. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

JAUD1: Front-audio connector

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	MIC L	2	Ground
3	MIC R	4	NC
5	Head Phone R	6	MIC Detection
7	SENSE_SEND	8	No Pin
9	Head Phone L	10	Head Phone Detection

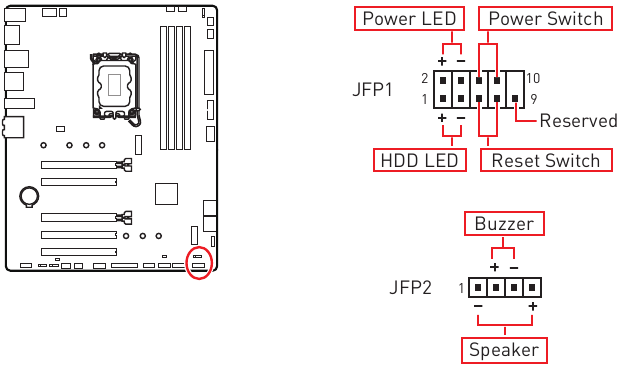

JFP1, JFP2: Connectoren voor het voorpaneel

De JFP1-connector regelt de stroom aan, het opnieuw opstarten en de LED's op uw pc-behuizing/-chassis. Met de Power Switch/ Reset Switch-headers kunt u de aan/uit-knop/resetknop aansluiten. De Power LED-header wordt aangesloten op het LED-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor zoemer en luidspreker. Raadpleeg de volgende afbeeldingen hieronder om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat Power LED en HDD LED een positieve en negatieve aansluiting hebben. U moet de kabel aansluiten op de bijbehorende positieve en negatieve poort op het moederbord. Anders werken de LED's niet goed.

JCOM1: Seriële poortconnector

Met deze connector kunt u de optionele seriële poort met beugel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	DCD	2	SIN
3	SOUT	4	DTR
5	Ground	6	DSR
7	RTS	8	CTS
9	RI	10	No pin

CPU_PWR1~2, ATX_PWR1: Voedingsconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

CPU_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	Ground	2	Ground
3	Ground	4	Ground
5	+12V	6	+12V
7	+12V	8	+12V

CPU_PWR2

Pin	Signaalnaam	Pin	Signaalnaam
1	Ground	2	Ground
3	+12V	4	+12V

ATX_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	+3.3V	2	+3.3V
3	Ground	4	+5V
5	Ground	6	+5V
7	Ground	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Ground	16	PS-ON#
17	Ground	18	Ground
19	Ground	20	Res
21	+5V	22	+5V
23	+5V	24	Ground

Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een geschikte ATX-voeding om een stabiele werking van het moederbord te garanderen.

JCI1: Chassis Intrusion Connector

Met deze connector kunt u de chassisintrusion-schakelkabel aansluiten.

De chassisintrusion-detector gebruiken

1. Sluit de JCI1-connector aan op de chassisintrusion-schakelaar/-sensor op het chassis.
2. Sluit de chassisdeksel.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Stel Chassis Intrusion in op Enabled.
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.
6. Zodra de chassisdeksel opnieuw wordt geopend, wordt een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De chassisintrusion-waarschuwing opnieuw instellen

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Stel Chassis Intrusion in op Reset.
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.

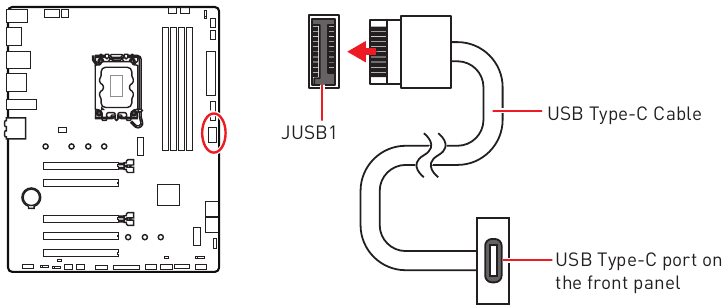

JUSB1: USB 3.2 Gen 1 Type-C-connector voor het voorpaneel

Met deze connector kunt u de USB 3.2 Gen 1 5Gbps Type-C-connector op het voorpaneel aansluiten. De connectoren hebben een faalbestendig ontwerp. Wanneer u de kabel aansluit, zorg er dan voor dat u deze in de juiste richting aansluit.

JUSB2: USB 3.2 Gen 1-connectoren

Met deze connector kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Power	2	USB3_RX_DN
3	USB3_RX_DP	4	Ground
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Ground	8	USB2.0-
9	USB2.0+	10	Ground
11	USB2.0+	12	USB2.0-
13	Ground	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Ground
17	USB3_RX_DP	18	USB3_RX_DN
19	Power	20	No Pin

Houd er rekening mee dat de stroom- en aardpinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.

JUSB3~4: USB 2.0-connectoren

Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Ground	8	Ground
9	No Pin	10	NC

• Houd er rekening mee dat de VCC- en aardpinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het hulpprogramma MSI Center.

JTPM1: TPM-moduleconnector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer informatie en gebruik.

Pin	Signaalnaam	Pin	Signaalnaam
1	SPI Power	2	SPI Chip Select
3	Master In Slave Out (SPI Data)	4	Master Out Slave In (SPI Data)
5	Reserved	6	SPI Clock
7	Ground	8	SPI Reset
9	Reserved	10	No Pin
11	Reserved	12	Interrupt Request

JLPT1: Parallellepoortconnector

Met deze connector kunt u de optionele parallelle poort met beugel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	RSTB#	2	AFD#
3	PRND0	4	ERR#
5	PRND1	6	PINIT#
7	PRND2	8	LPT_SLIN#
9	PRND3	10	Aarde
11	PRND4	12	Aarde
13	PRND5	14	Aarde
15	PRND6	16	Aarde
17	PRND7	18	Aarde
19	ACK#	20	Aarde
21	BUSY	22	Aarde
23	PE	24	Aarde
25	SLCT	26	Geen pin

JTBT1: Thunderbolt Add-on-kaartconnector

Met deze connector kunt u de Thunderbolt I/0-add-on-kaart aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	TBT_FORCE_PWR	2	TBT_S0IX_ENTRY_REQ
3	TBT_CIO_PLUG_ EVENT#	4	TBT_S0IX_ENTRY_ACK
5	SLP_S3#_TBT	6	TBT_PSON_ OVERRIDE_N
7	SLP_S5#_TBT	8	Geen pin
9	Aarde	10	SMBCLK_VSB
11	DG_PEWAKE#	12	SMBDATA_VSB
13	TBT_RTD3_PWR_EN	14	Aarde
15	TBT_CARD_DET_R#	16	PD_IRQ#

CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: ventilatorconnectoren

Ventilatorconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. Ventilatorconnectoren in PWM-modus bieden een constante uitvoer van 12 V en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. Ventilatorconnectoren in DC-modus regelen de ventilatorsnelheid door de spanning te wijzigen.

U kunt ventilatoren regelen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Als u de Smart Fan Mode (Slimme ventilatormodus) inschakelt, verandert de ventilatorsnelheid afhankelijk van de CPU- of systeemtemperatuur. Als u de Smart Fan Mode (Slimme ventilatormodus) uitschakelt, draait de ventilator op maximale snelheid.

Zorg ervoor dat de ventilatoren goed werken nadat u de PWM/DC-modus hebt gewijzigd.

Pin-definitie PWM-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	+12V
3	Detectie	4	Snelheidsregelsignaal

Pin-definitie DC-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Spanningsregeling
3	Detectie	4	NC

Specificaties ventilatorconnector

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	PWM-modus	2A	24W
PUMP_FAN1	PWM-modus	3A	36W
SYS_FAN1~5	DC-modus	1A	12W

JBAT1: Clear CMOS (BIOS resetten) Jumper

Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

BIOS terugzetten naar standaardwaarden

1. Schakel de computer uit en haal de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te kortsluiten.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en schakel de computer in.

BAT1: CMOS-batterij

Als de CMOS-batterij leeg is, wordt de tijd in het BIOS gereset en gaan de gegevens van de systeemconfiguratie verloren. In dit geval moet u de CMOS-batterij vervangen.

CMOS-batterij vervangen

1. Duw de bevestigingsclip om de batterij los te maken.

2. Verwijder de batterij uit de fitting.
3. Plaats de nieuwe CR2032-knoopcelbatterij met de + naar boven gericht. Zorg ervoor dat de houder de batterij goed vasthoudt.


BUITEN BEREIK VAN KINDEREN HOUDEN

• Inslikken kan leiden tot chemische brandwonden, perforatie van zacht weefsel en kan de dood tot gevolg hebben.
• Ernstige brandwonden kunnen optreden binnen 2 uur na inname.
• Als u denkt dat er batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.

JRGB1: RGB LED-connector

Met de JRGB-connector kunt u de 5050 RGB LED-strips van 12 V aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	+12V	2	G
3	R	4	B

RGB LED-stripaansluiting

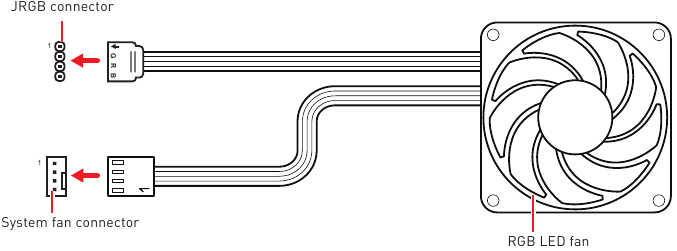

RGB LED-ventilatoraansluiting

• De JRGB-connector ondersteunt tot 2 meter continue 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
• Schakel altijd de voeding uit en haal de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED-connectoren

Met de JARGB_V2-connectoren kun je de ARGB Gen2- en de ARGB-gebaseerde LED-strips aansluiten. De JARGB_V2-connector ondersteunt tot 240 individueel adresseerbare RGB-LED's met een maximaal vermogen van 3A (5V).

Pin	Signaalnaam	Signaalnaam
1	+5V	2	Data
3	Geen pin	4	Aarde

Aansluiting van adresseerbare RGB-LED-strip

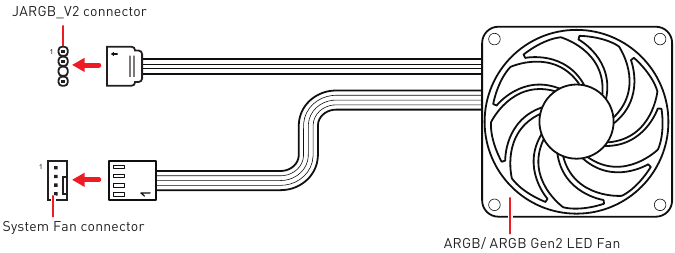

Aansluiting van adresseerbare RGB-LED-ventilator

Sluit niet het verkeerde type LED-strips aan. De JRGB-connector en de JARGB_V2-connector leveren verschillende spanningen, en het aansluiten van de ARGB 5V LED-strip op de JRGB-connector zal leiden tot schade aan de LED-strip.

• We raden ten zeerste aan om LED-strips met dezelfde specificatie te installeren om de beste effecten te bereiken.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat je de adresseerbare RGB-LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

EZ Debug LED

Deze LED's geven de debug-status van het moederbord aan.

CPU - geeft aan dat de CPU niet wordt gedetecteerd of faalt.
DRAM - geeft aan dat DRAM niet wordt gedetecteerd of faalt.
VGA - geeft aan dat GPU niet wordt gedetecteerd of faalt.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd of faalt.

OS, stuurprogramma's en MSI Center installeren

Download en update de nieuwste hulpprogramma's en stuurprogramma's op www.msi.com

Windows 10 / Windows 11 installeren

1. Zet de computer aan.
2. Plaats de installatieschijf/USB van Windows 10 / Windows 11 in uw computer.
3. Druk op de Restart (Opnieuw opstarten) knop op de computerbehuizing.
4. Druk op de F11-toets tijdens de computer POST (Power-On Self Test) om naar het Boot Menu te gaan.
5. Selecteer de installatieschijf/USB van Windows 10 / Windows 11 in het Boot Menu.
6. Druk op een willekeurige toets als het scherm de melding Press any key to boot from CD or DVD... ("Druk op een willekeurige toets om op te starten vanaf CD of DVD...") weergeeft. Zo niet, sla deze stap dan over.
7. Volg de instructies op het scherm om Windows 10 / Windows 11 te installeren.

Stuurprogramma's installeren met MSI Driver Utility Installer

• Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 10/ Windows 11. Het wordt aanbevolen om het LAN-stuurprogramma te installeren voordat u stuurprogramma's installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om het LAN-stuurprogramma voor uw moederbord te installeren.
• Het MSI Driver Utility Installer-venster verschijnt maar één keer. Als u het annuleert of sluit tijdens het proces, raadpleeg dan het Live Update-hoofdstuk van de MSI Center-handleiding om de stuurprogramma's te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de stuurprogramma's te downloaden.
• MSI Driver Utility Installer moet via internet worden geïnstalleerd.
  1. Start uw computer op in Windows 10/ Windows 11.
  2. Selecteer Start (Start) > Settings (Instellingen) > Windows Update, en selecteer vervolgens Check (Controleren) voor updates.
  3. MSI Driver Utility Installer verschijnt automatisch.

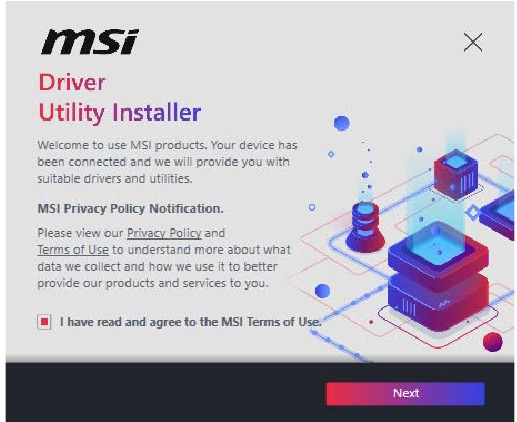

  4. Selecteer het selectievakje I have read and agree to the MSI Terms of Use ("Ik heb de MSI-gebruiksvoorwaarden gelezen en ga hiermee akkoord") en klik vervolgens op Next (Volgende).

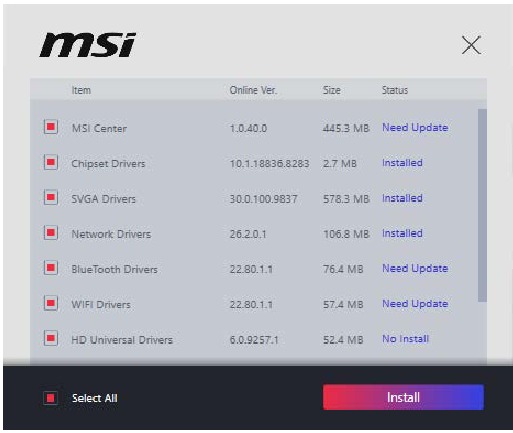

  5. Vink het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek aan en klik op Install (Installeren) om MSI Center en de stuurprogramma's te installeren. De voortgang van de installatie wordt onderaan weergegeven.

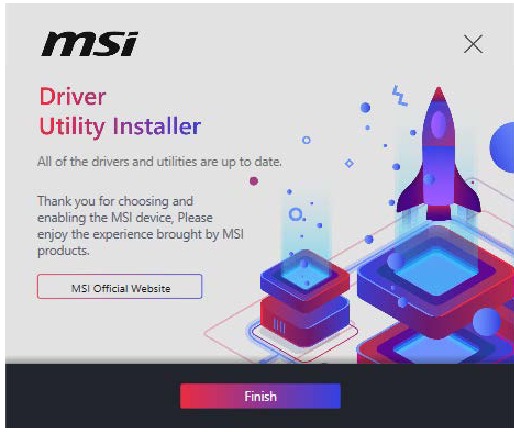

  6. Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en soepel contentcreatiesoftware kunt gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

MSI Center-gebruikershandleiding
Als u meer informatie wilt over MSI Center, raadpleeg dan
http://download.msi.com/manual/mb/MSICENTER.pdf
of scan de QR-code om toegang te krijgen.

De functies kunnen variëren afhankelijk van het product dat u hebt.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken, en het zal BIOS in de toekomst volledig vervangen. Het MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

• Snel opstarten - UEFI kan het besturingssysteem rechtstreeks opstarten en het BIOS-zelftestproces overslaan. En elimineert ook de tijd om tijdens POST naar de CSM-modus te schakelen.
• Ondersteuning voor partities op harde schijven groter dan 2 TB.
• Ondersteunt meer dan 4 primaire partities met een GUID Partition Table (GPT).
• Ondersteunt een onbeperkt aantal partities.
• Ondersteunt volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteunt veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat er geen malware met het opstartproces knoeit.

Incompatibele UEFI-gevallen

• 32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen Windows 10/ Windows 11 64-bits besturingssysteem.
• Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht worden weergegeven There is no GOP (Graphics Output protocol) support detected in this graphics card ("Er is geen GOP-ondersteuning (Graphics Output Protocol) gedetecteerd in deze grafische kaart").

We raden u aan deze te vervangen door een grafische kaart die GOP/UEFI ondersteunt of een CPU met geïntegreerde graphics te gebruiken voor een normale werking.

Hoe de BIOS-modus controleren?

1. Zet uw computer aan.
2. Druk op de Delete-toets, wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu ("Druk op de DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen") tijdens het opstartproces op het scherm verschijnt.
3. Nadat u het BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.


BIOS-instellingen

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke systeemschade of opstartfouten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden voortdurend bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en is deze alleen ter referentie. U kunt ook het HELP-informatiepaneel raadplegen voor de beschrijving van BIOS-items.
• De BIOS-schermen, opties en instellingen variëren afhankelijk van uw systeem.

BIOS-instellingen openen

Druk op de Delete-toets, wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu ("Druk op de DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen") tijdens het opstartproces op het scherm verschijnt.

Functietoets

F1:	Algemene helplijst
F2:	Een favoriet item toevoegen/verwijderen
F3:	Favorietenmenu openen
F4:	CPU-specificatiemenu openen
F5:	Memory-Z-menu openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen de geavanceerde modus en de EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijziging opslaan en opnieuw opstarten*
F12:	Een screenshot maken en opslaan op een USB-flashstation (alleen FAT/ FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS-gebruikershandleiding

Als u meer instructies wilt over het instellen van het BIOS, raadpleeg dan
http://download.msi.com/manual/mb/Intel700BIOS.pdf
of scan de QR-code om toegang te krijgen.

De functies kunnen variëren afhankelijk van het product dat u hebt.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

• Ga naar BIOS en druk op F6 om de geoptimaliseerde standaardwaarden te laden.
• Sluit de Clear CMOS-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte over de Clear CMOS-jumper voor het resetten van BIOS.

BIOS bijwerken

BIOS bijwerken met M-FLASH

Voor het bijwerken:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. En sla vervolgens het BIOS-bestand op het USB-flashstation op.

BIOS bijwerken:

1. Schakel over naar de doel-BIOS ROM met de Multi-BIOS-schakelaar. Sla deze stap over als uw moederbord deze schakelaar niet heeft.
2. Plaats het USB-flashstation met het updatebestand in de USB-poort.
3. Raadpleeg de volgende methoden om de flashmodus te openen.
   • Start opnieuw op en druk tijdens POST op de Ctrl + F5-toets en klik op Ja om het systeem opnieuw op te starten.
     Druk op <Ctrl+F5> om M-Flash voor BIOS-update te activeren.
   • Start opnieuw op en druk tijdens POST op de Del-toets om BIOS te openen. Klik op de M-FLASH-knop en klik op Ja om het systeem opnieuw op te starten.z


4. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
5. Wanneer u hierom wordt gevraagd, klikt u op Yes (Ja) om het herstellen van BIOS te starten.
6. Nadat het flitsproces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

Het BIOS bijwerken met MSI Center

Voor het bijwerken:

• Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
• Sluit alle andere applicatiesoftware voordat u het BIOS bijwerkt.

BIOS bijwerken:

1. Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
2. Selecteer Live Update en klik op de knop Advance (Geavanceerd).
3. Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
4. De installatieherinnering verschijnt, klik vervolgens op de knop Install (Installeren).
5. Het systeem wordt automatisch opnieuw opgestart om BIOS bij te werken.
6. Nadat het flitsproces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

Technische ondersteuning

Als er een probleem is met uw systeem en er geen oplossing in de gebruikershandleiding staat, neem dan contact op met uw verkooppunt of lokale distributeur. U kunt ook de volgende hulpbronnen proberen voor meer hulp.

• Bezoek de MSI-website voor technische handleidingen, BIOS-updates, stuurprogramma-updates en andere informatie: http://www.msi.com
• Registreer uw product op: http://register.msi.com

Revisiegeschiedenis

• Versie 3.0, 2023/03, Eerste release.

Veiligheidsinformatie

• De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Houd u aan de volgende instructies om een succesvolle computerassemblage te garanderen.
• Zorg ervoor dat alle componenten stevig zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet start.
• Houd het moederbord aan de randen vast om te voorkomen dat u gevoelige componenten aanraakt.
• Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaadt u zichzelf van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatische afschermcontainer of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing zitten.
• Start de computer niet op voordat de installatie is voltooid. Dit kan leiden tot permanente schade aan de componenten en letsel aan de gebruiker.
• Als u hulp nodig hebt tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computercomponent installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
  • Er is vloeistof in de computer binnengedrongen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet aan de praat krijgen volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), het kan het moederbord beschadigen.

Melding afstandhouder behuizing

Om schade aan het moederbord te voorkomen, is elke onnodige montage-afstandhouder tussen de moederbordcircuits en de computerbehuizing verboden. De Case standoff keep out zone-tekens worden op de achterkant van het moederbord gemarkeerd (zoals hieronder weergegeven) om als waarschuwing voor de gebruiker te dienen.

Melding botsing vermijden

Er is beschermende verf rond elk schroefgat gedrukt om te voorkomen dat onderdelen bekrast raken.

Referenties

• MSI® HOW TO Install uninstall Intel LGA 1700 CPU - YouTube
• MSI® HOW-TO install front panel connectors (JFP1) - YouTube
• MSI® HOW-TO install power supply connectors - YouTube
• MSI® HOW-TO install SATA HDD - YouTube
• MSI® HOW-TO Install graphics card on PCIe x16 slot with butterfly lock - YouTube
• MSI® HOW TO Install uninstall Intel LGA 1700 CPU - YouTube
• MSI® HOW-TO install or uninstall DIMM memory modules - YouTube
• MSI® HOW-TO Install motherboard with torque screwdriver - YouTube
• MSI - Redirect
• http://download.msi.com/manual/mb/MSICENTER.pdf
• http://download.msi.com/manual/mb/Intel700BIOS.pdf
• Welcome to MSI Member Account Login | MSI Member Center

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI B760 GAMING PLUS WIFI - Handleiding moederbord

Beschikbare talen
