MSI B360M GAMING PLUS Handleiding

Specificaties

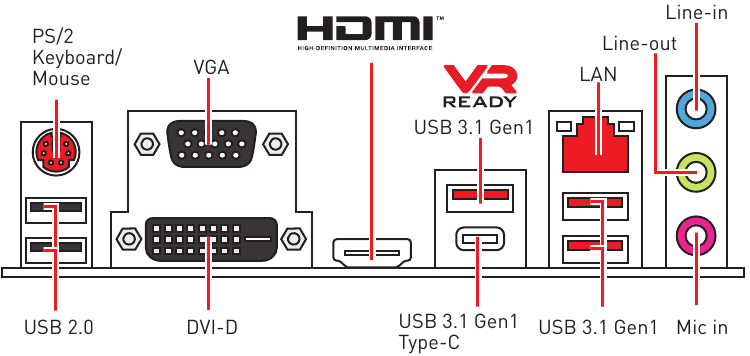

Achterpaneel I/O

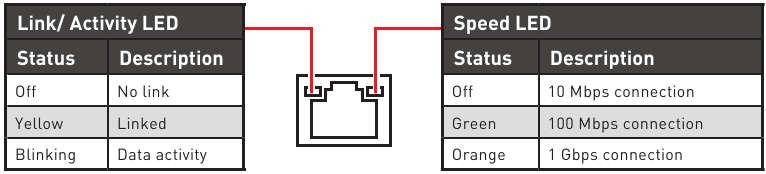

LAN-poort LED Statustabel

Audio 7.1-kanaals configuratie
Om 7.1-kanaals audio te configureren, moet u de audio I/O module aan de voorkant aansluiten op de JAUD1 connector en de onderstaande stappen volgen.

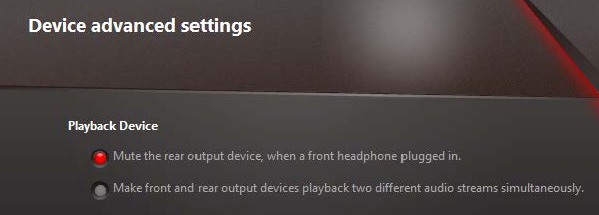

1. Klik op de Realtek HD Audio Manager > Advanced Settings (Realtek HD Audio Manager > Geavanceerde instellingen) om het onderstaande dialoogvenster te openen.

2. Selecteer Mute the rear output device, when a front headphone plugged in (Demp het achterste uitvoerapparaat wanneer een hoofdtelefoon aan de voorzijde is aangesloten).
3. Sluit uw luidsprekers aan op audio jacks op het achterpaneel en het voorpaneel I/O. Wanneer u een apparaat aansluit op een audio jack, verschijnt er een dialoogvenster waarin wordt gevraagd welk apparaat momenteel is aangesloten.

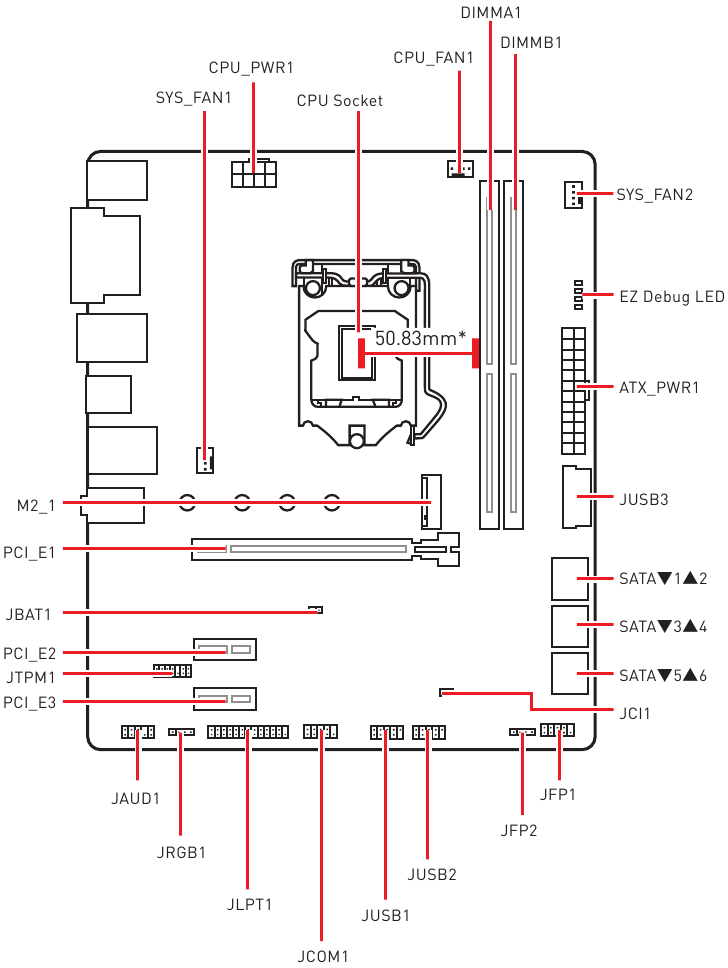

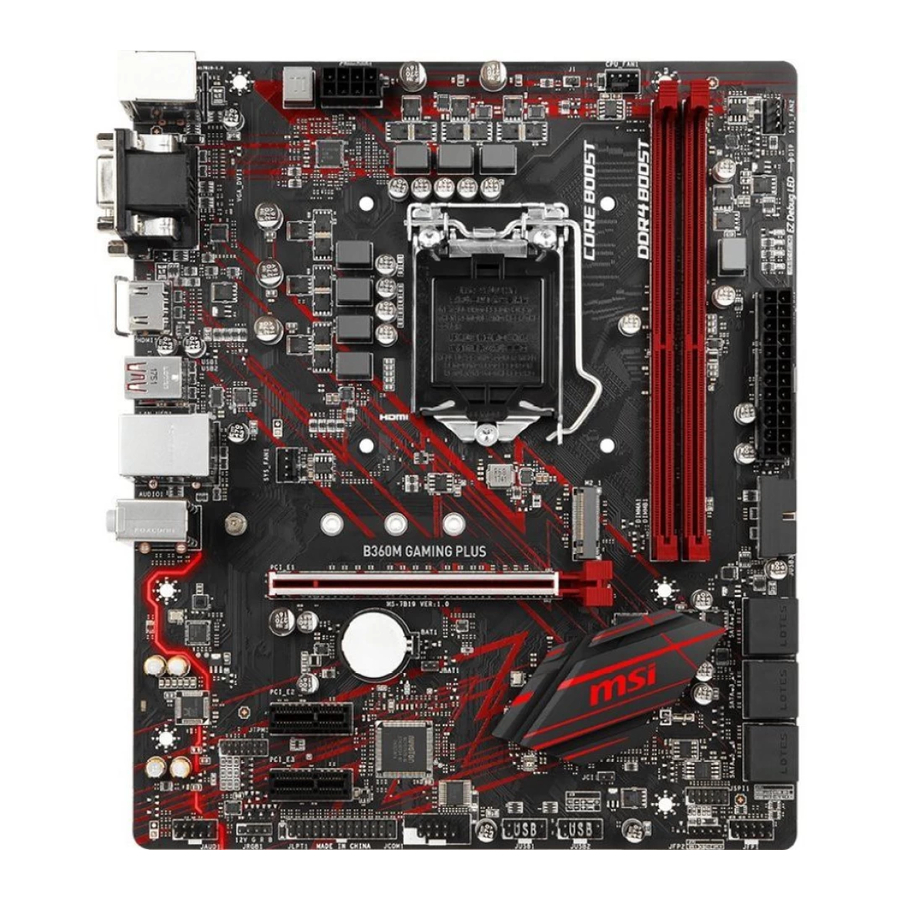

Overzicht van componenten

* Afstand van het midden van de CPU tot de dichtstbijzijnde DIMM-sleuf.

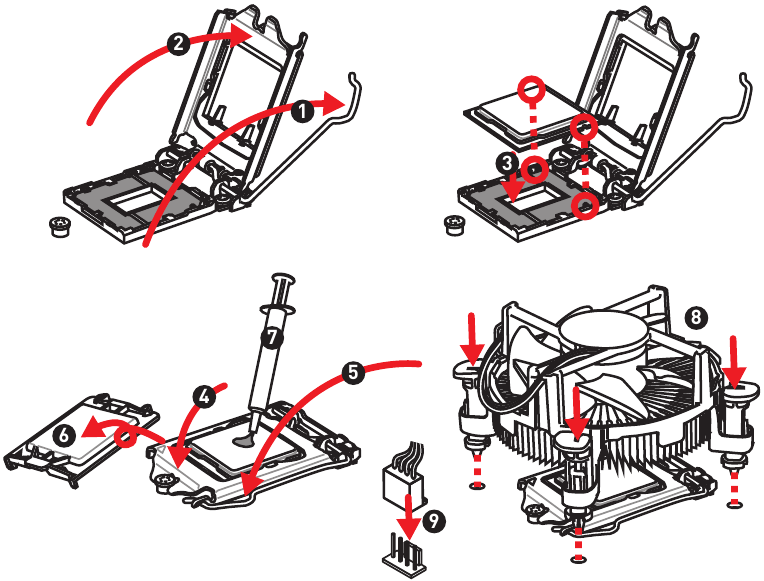

CPU-socket

Installeer de CPU in de CPU-socket zoals hieronder wordt weergegeven.

• Haal altijd de stekker uit het stopcontact voordat u de CPU installeert of verwijdert.
• Bewaar de beschermkap van de CPU nadat u de processor hebt geïnstalleerd. MSI behandelt alleen retourautorisatieaanvragen (Return Merchandise Authorization, RMA) als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
• Vergeet niet om altijd een CPU-koeler te installeren bij het installeren van een CPU. Een CPU-koeler is noodzakelijk om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
• Controleer of de CPU-koeler een goede afdichting met de CPU heeft gevormd voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU tegen oververhitting te beschermen. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.
• Wanneer de CPU niet is geïnstalleerd, bescherm dan altijd de pinnen van de CPU-socket door de socket af te dekken met de plastic kap.
• Als u een afzonderlijke CPU en koeler hebt gekocht, raadpleeg dan de documentatie in de verpakking van de koeler voor meer informatie over de installatie.

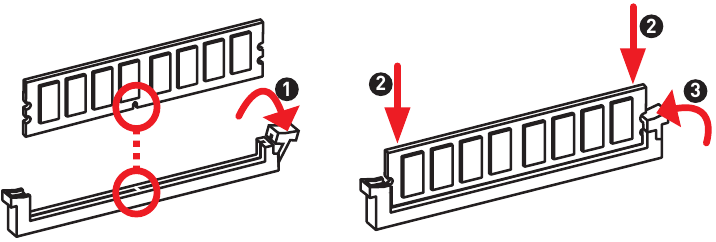

DIMM-sleuven

Installeer de geheugenmodule in de DIMM-sleuf zoals hieronder wordt weergegeven.

• Om het systeem succesvol op te starten, plaatst u de geheugenmodule altijd eerst in DIMMA1.
• Vanwege het gebruik van chipsetbronnen is de beschikbare geheugencapaciteit iets minder dan de geïnstalleerde hoeveelheid.
• Houd er rekening mee dat de maximale capaciteit van adresseerbaar geheugen 4 GB of minder is voor 32-bits Windows OS vanwege de beperking van het geheugenadres. Daarom raden we u aan om 64-bits Windows OS te installeren als u meer dan 4 GB geheugen op het moederbord wilt installeren.

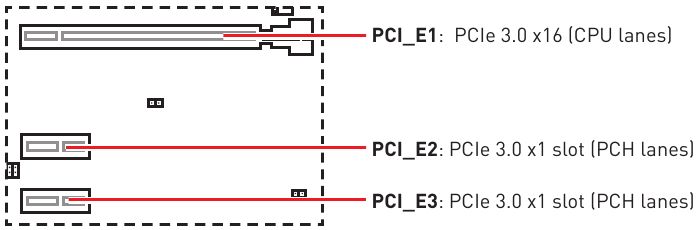

PCI_E1~3: PCIe-uitbreidingssleuven

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel gebruiken, zoals MSI Gaming Series Graphics Card Bolster, om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.
• Voor een enkele PCIe x16-uitbreidingskaartinstallatie met optimale prestaties wordt aanbevolen om de PCI_E1-sleuf te gebruiken.
• Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en haalt u de stekker van de voeding uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op noodzakelijke extra hardware- of softwarewijzigingen.

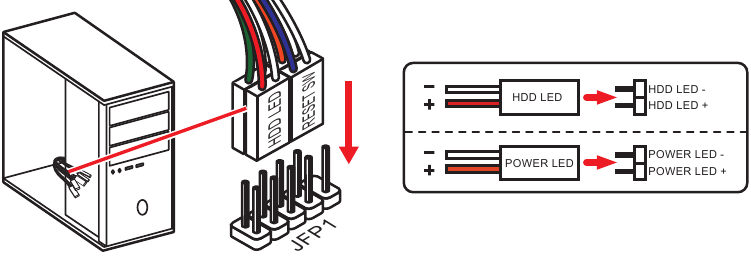

JFP1, JFP2: Connectoren voor het voorpaneel

Deze connectoren maken verbinding met de schakelaars en LED's op het voorpaneel.

1. HDD LED +
2. Power LED +
3. HDD LED -
4. Power LED -
5. Reset Switch
6. Power Switch
7. Reset Switch
8. Power Switch
9. Gereserveerd
10. Geen pin

1. Speaker -
2. Buzzer +
3. Buzzer -
4. Speaker +

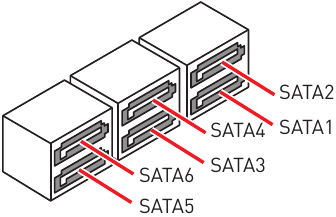

SATA1~6: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan worden aangesloten op één SATA-apparaat.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de overdracht.
• SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

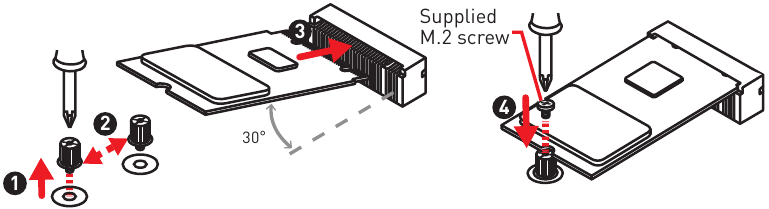

M2_1: M.2-sleuf (Key M)

Installeer de M.2 solid-state drive (SSD) in de M.2-sleuf zoals hieronder wordt weergegeven.

• Intel^® RST ondersteunt alleen PCIe M.2 SSD met UEFI ROM.
• Intel^® Optane™ Memory Ready.

ATX_PWR1, CPU_PWR1: Voedingsconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

1. +3.3V
2. +3.3V
3. Aarde
4. +5V
5. Aarde
6. +5V
7. Aarde
8. PWR OK
9. 5VSB
10. +12V
11. +12V
12. +3.3V
13. +3.3V
14. -12V
15. Aarde
16. PS-ON#
17. Aarde
18. Aarde
19. Aarde
20. Res
21. +5V
22. +5V
23. +5V
24. Aarde

1. Aarde
2. Aarde
3. Aarde
4. Aarde
5. +12V
6. +12V
7. +12V
8. +12V

Zorg ervoor dat alle voedingskabels stevig zijn aangesloten op een geschikte ATX-voeding om een stabiele werking van het moederbord te garanderen.

JUSB1, JUSB2: USB 2.0-connectoren

Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

1. VCC
2. VCC
3. USB0-
4. USB1-
5. USB0+
6. USB1+
7. Aarde
8. Aarde
9. Geen pin
10. NC

• Houd er rekening mee dat de VCC- en aardepinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het hulpprogramma MSI^® SUPER CHARGER.

JUSB3: USB 3.1 Gen1-connector

Met deze connectoren kunt u USB 3.1 Gen1-poorten op het voorpaneel aansluiten.

1. Voeding
2. USB3_RX_DN
3. USB3_RX_DP
4. Aarde
5. USB3_TX_C_DN
6. USB3_TX_C_DP
7. Aarde
8. USB2.0-
9. USB2.0+
10. NC
11. USB2.0+
12. USB2.0-
13. Aarde
14. USB3_TX_C_DP
15. USB3_TX_C_DN
16. Aarde
17. USB3_RX_DP
18. USB3_RX_DN
19. Voeding
20. Geen pin

Let erop dat de voedings- en aardepinnen correct zijn aangesloten om mogelijke schade te voorkomen.

JAUD1: Audio-connector voorkant

Met deze connector kunt u audioaansluitingen op het voorpaneel aansluiten.

1. MIC L
2. Aarde
3. MIC R
4. NC
5. Hoofdtelefoon R
6. MIC-detectie
7. SENSE_SEND
8. Geen pin
9. Hoofdtelefoon L
10. Hoofdtelefoon-detectie

JCOM1: Seriële-poortconnector

Met deze connector kunt u de optionele seriële poort met beugel aansluiten.

1. DCD
2. SIN
3. SOUT
4. DTR
5. Aarde
6. DSR
7. RTS
8. CTS
9. RI
10. Geen pin

JLPT1: Parallelle-poortconnector

Met deze connector kunt u de optionele parallelle poort met beugel aansluiten.

1. RSTB#
2. AFD#
3. PRND0
4. ERR#
5. PRND1
6. PINIT#
7. PRND2
8. LPT_SLIN#
9. PRND3
10. Aarde
11. PRND4
12. Aarde
13. PRND5
14. Aarde
15. PRND6
16. Aarde
17. PRND7
18. Aarde
19. ACK#
20. Aarde
21. BUSY
22. Aarde
23. PE
24. Aarde
25. SLCT
26. Geen pin

CPU_FAN1, SYS_FAN1~2: ventilatorconnectoren

Ventilatorconnectoren kunnen worden ingedeeld als PWM-modus (Pulse Width Modulation) of DC-modus. Ventilatorconnectoren in PWM-modus bieden een constante 12V-uitvoer en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. Ventilatorconnectoren in DC-modus regelen de ventilatorsnelheid door de spanning te wijzigen. Wanneer u een 3-pins ventilator (niet-PWM) aansluit op een ventilatorconnector in PWM-modus, blijft de ventilatorsnelheid altijd op 100%, wat veel geluid kan veroorzaken. U kunt de onderstaande instructies volgen om de ventilatorconnector aan te passen naar PWM- of DC-modus.

Standaard ventilatorconnectoren in PWM-modus

Standaard ventilatorconnectoren in DC-modus

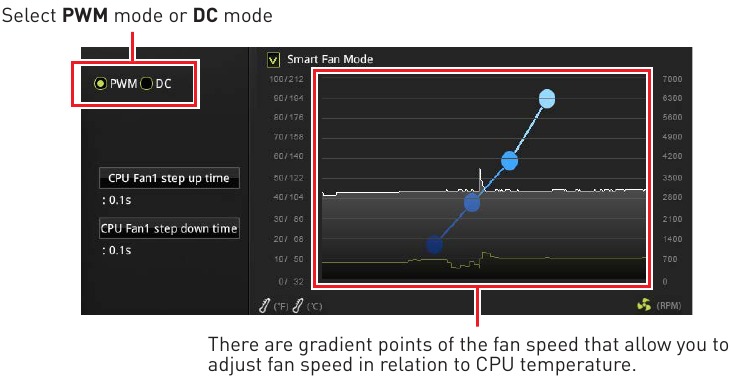

Ventilatormodus schakelen en ventilatorsnelheid aanpassen
U kunt schakelen tussen PWM-modus en DC-modus en de ventilatorsnelheid aanpassen in BIOS > HARDWARE MONITOR.

Zorg ervoor dat de ventilatoren goed werken na het schakelen van de PWM/DC-modus.

Pin-definitie van ventilatorconnectoren
Pin-definitie PWM-modus

1. Aarde
2. +12V
3. Sense
4. Snelheidsregelsignaal

Pin-definitie DC-modus

1. Aarde
2. Spanningsregeling
3. Sense
4. NC

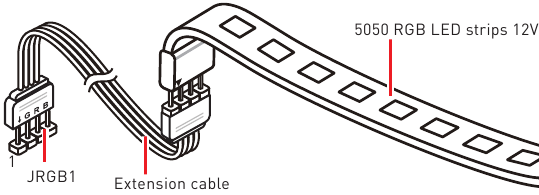

JRGB1: RGB LED-connector

Met deze connector kunt u de 5050 RGB LED-strips 12V aansluiten.

1. +12V
2. G
3. R
4. B

• De JRGB1-connector ondersteunt 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
• Houd de LED-strip korter dan 2 meter om dimmen te voorkomen.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

JTPM1: TPM-moduleconnector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer informatie en gebruik.

1. LPC-klok
2. 3V Stand-by voeding
3. LPC Reset
4. 3.3V Voeding
5. LPC-adres- en datapin0
6. Seriële IRQ
7. LPC-adres- en datapin1
8. 5V Voeding
9. LPC-adres- en datapin2
10. Geen pin
11. LPC-adres- en datapin3
12. Aarde
13. LPC-frame
14. Aarde

EZ Debug LED

Deze LED's geven de status van het moederbord aan.
CPU - geeft aan dat de CPU niet wordt gedetecteerd of defect is.
DRAM - geeft aan dat DRAM niet wordt gedetecteerd of defect is.
VGA - geeft aan dat de GPU niet wordt gedetecteerd of defect is.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd of defect is.

JCI1: Connector voor inbraakdetectie in behuizing

Met deze connector kunt u de kabel van de schakelaar voor inbraakdetectie in de behuizing aansluiten.

Normaal (standaard)

Activeer de inbraakdetectie in de behuizing

Inbraakdetector in behuizing gebruiken

1. Sluit de JCI1-connector aan op de schakelaar/sensor voor inbraakdetectie in de behuizing op de behuizing.
2. Sluit de behuizing.
3. Ga naar BIOS > Settings > Security > Chassis Intrusion Configuration.
4. Stel Chassis Intrusion in op Enabled (Ingeschakeld).
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.
6. Zodra de behuizing weer wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De waarschuwing voor inbraak in de behuizing resetten

1. Ga naar BIOS > Settings > Security > Chassis Intrusion Configuration.
2. Stel Chassis Intrusion in op Reset (Resetten).
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.

JBAT1: Clear CMOS (BIOS resetten) Jumper

Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

Data behouden (standaard)

CMOS wissen/BIOS resetten

BIOS terugzetten naar de standaardwaarden

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te overbruggen.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en zet de computer aan.

BIOS Setup

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke systeemschade of opstartfouten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden voortdurend bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en is deze slechts ter referentie. U kunt ook het informatiepaneel HELP raadplegen voor een beschrijving van het BIOS-item.
• De afbeeldingen in dit hoofdstuk zijn alleen ter referentie en kunnen afwijken van het product dat u hebt gekocht.

BIOS Setup openen

Raadpleeg de volgende methoden om de BIOS setup te openen.

• Druk op de Delete (verwijderen) toets wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL toets om het Setup Menu te openen, F11 om het Boot Menu te openen) op het scherm verschijnt tijdens het opstartproces.

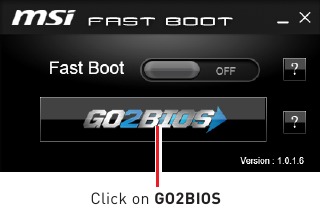

• Gebruik de MSI FAST BOOT applicatie. Klik op de GO2BIOS button (knop) en kies OK. Het systeem zal opnieuw opstarten en direct de BIOS setup openen.


Functietoets

* Wanneer u op F10 drukt, verschijnt een bevestigingsvenster dat de aanpassingsinformatie bevat. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS resetten

Mogelijk moet u de standaard BIOS instellingen herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om de BIOS te resetten:

• Ga naar BIOS en druk op F6 om de geoptimaliseerde standaardwaarden te laden.
• Sluit de Clear CMOS jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg de Clear CMOS jumper sectie voor het resetten van de BIOS.

BIOS updaten

BIOS updaten met M-FLASH
Voor het updaten:
Download het nieuwste BIOS bestand dat overeenkomt met uw moederbordmodel van de MSI website. En sla het BIOS bestand vervolgens op naar de USB flash drive.
BIOS updaten:

1. Druk op de Del toets om de BIOS Setup te openen tijdens POST.
2. Plaats de USB flash drive die het update bestand bevat in de computer.
3. Selecteer het M-FLASH tabblad en klik op Yes (ja) om het systeem opnieuw op te starten en de flash modus te openen.
4. Selecteer een BIOS bestand om het BIOS update proces uit te voeren.
5. Nadat het flashing proces 100% is voltooid, zal het systeem automatisch herstarten.

De BIOS updaten met Live Update 6
Voor het updaten:
Zorg ervoor dat de LAN driver al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
BIOS updaten:

1. Installeer en start MSI LIVE UPDATE 6.
2. Selecteer BIOS Update.
3. Klik op de Scan button (knop).
4. Klik op het Download icoon om het nieuwste BIOS bestand te downloaden en te installeren.
5. Klik op Next (volgende) en kies In Windows mode (In Windows modus). En klik vervolgens op Next (volgende) en Start om de BIOS te updaten.
6. Nadat het flashing proces 100% is voltooid, zal het systeem automatisch opnieuw starten.

Software Beschrijving

Windows^® 10 installeren

1. Schakel de computer in.
2. Plaats de Windows^® 10 disc in uw optische drive.
3. Druk op de Restart button (knop) op de computerbehuizing.
4. Druk op de F11 toets tijdens de computer POST (Power-On Self Test) om het Boot Menu te openen.
5. Selecteer uw optische drive vanuit het Boot Menu.
6. Druk op een willekeurige toets wanneer het scherm Press any key to boot from CD or DVD... (Druk op een willekeurige toets om op te starten vanaf CD of DVD...) bericht weergeeft.
7. Volg de instructies op het scherm om Windows^® 10 te installeren.

Drivers installeren

1. Start uw computer op in Windows^®
2. Plaats de MSI^® Driver Disc in uw optische drive.
3. Het installatieprogramma zal automatisch verschijnen en het zal alle benodigde drivers vinden en weergeven.
4. Klik op de Install button (knop).
5. De software installatie zal vervolgens bezig zijn en nadat deze is voltooid, zal het u vragen om opnieuw op te starten.
6. Klik op de OK button (knop) om te voltooien.
7. Start uw computer opnieuw op.

Utilities installeren

Voordat u utilities installeert, moet u de driver installatie voltooien.

1. Plaats de MSI^® Driver Disc in uw optische drive.
2. Het installatieprogramma verschijnt automatisch.
3. Klik op het Utilities tabblad.
4. Selecteer de utilities die u wilt installeren.
5. Klik op de Install button (knop).
6. De utilities installatie zal vervolgens bezig zijn en nadat deze is voltooid, zal het u vragen om opnieuw op te starten.
7. Klik op de OK button (knop) om te voltooien.
8. Start uw computer opnieuw op.

Veiligheidsinformatie

• De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Volg de onderstaande instructies om een succesvolle computerassemblage te garanderen.
• Zorg ervoor dat alle componenten stevig zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet start.
• Houd het moederbord vast aan de randen om te voorkomen dat u gevoelige componenten aanraakt.
• Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaadt u uzelf van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatische afschermingscontainer of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen componenten op het moederbord of ergens in de computerbehuizing liggen.
• Start de computer niet op voordat de installatie is voltooid. Dit kan leiden tot permanente schade aan de componenten en letsel aan de gebruiker.
• Als u hulp nodig heeft bij een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computercomponent installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door onderhoudspersoneel:
  • Er is vloeistof in de computer terechtgekomen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet aan de praat krijgen volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI B360M GAMING PLUS Handleiding

Beschikbare talen
