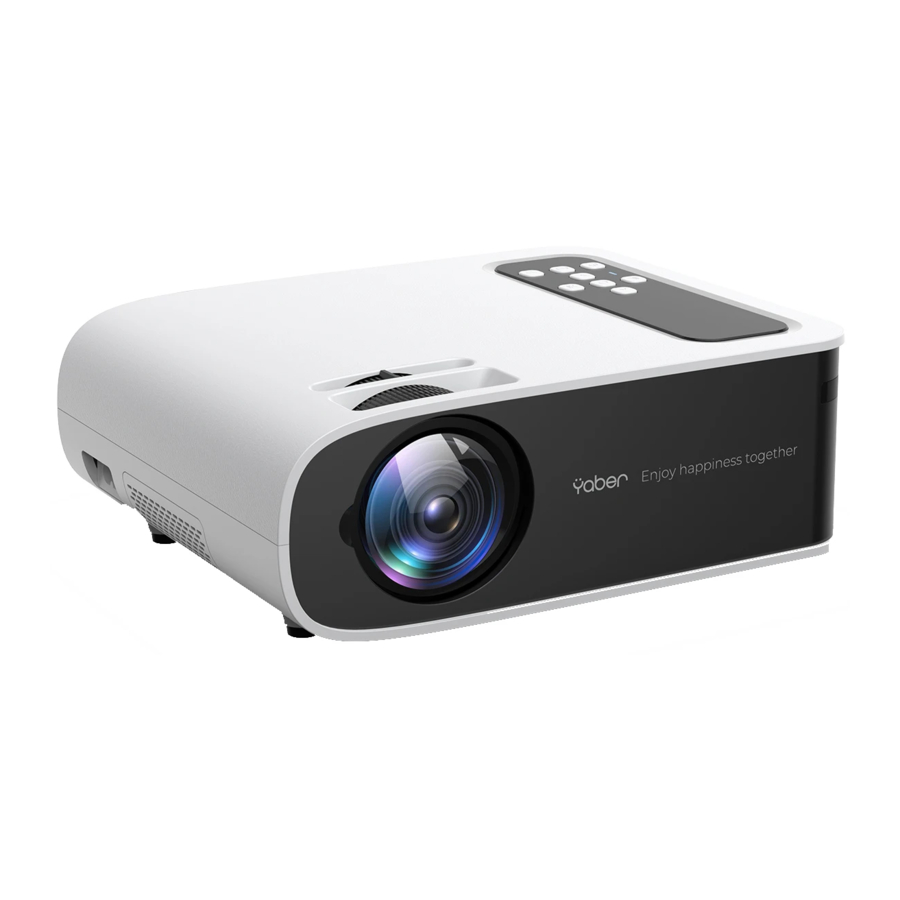

YABER Pro V8 - 1080P Projector Handleiding

YABER Levenslange Professionele Ondersteuning

Lees deze handleiding aandachtig door voordat u de projector gebruikt. Als u problemen ondervindt, stuur dan uw ordernummer en het probleem naar Support@yabertech.com. We zullen binnen 24 uur een snelle oplossing bieden.

Veel problemen kunnen eenvoudig worden opgelost door instellingen aan te passen, zoals geen signaal, geen geluid, Bluetooth-verbinding mislukt, WiFi-verbinding mislukt, donkere vlekken, schokkerige animatie enz. We beloven dat alle projectoren 100% zorgvuldig zijn gecontroleerd en verpakt voor verzending.

Als u vragen heeft, neem dan contact met ons op zodat het probleem kan worden opgelost. En geef ons de kans om te verbeteren. Wij garanderen dat wij u een bevredigende oplossing zullen bieden.

TIPS

1. Plaats de projector niet in een te warme of te koude ruimte, omdat de hoge of lage temperatuur de levensduur van het apparaat verkort. De werkomgeving kan het beste 5℃~35℃ zijn.
2. Als er zwarte vlekken op het projectiescherm zitten, maak je geen zorgen, neem dan contact op met Support@yabertech.com via e-mail, we kunnen je een video sturen over hoe je het stof kunt verwijderen.
3. De ventilatie is uitgerust zodat de projector stabiel kan werken. Bedek de ventilatieopening niet met doek, deken of andere dingen. Steek niets in de opening van de projector, anders kan dit een kortsluiting of een elektrische schok aan uw apparaat veroorzaken en schade veroorzaken.
4. De projector moet strikt worden beschermd tegen sterke impact, uitpersing en trillingen. Probeer niet te bewegen en bij sterke impact, uitpersing en trillingen. Probeer niet te bewegen en de interne circuitfouten.
5. De lens, als kerncomponent van de projector, is direct gerelateerd aan de beeldscherpte en het effect. Overmatig stof erop heeft invloed op de beeldkwaliteit. De vuile lens moet worden schoongeveegd met een zachte katoenen doek voor het glazen lensoppervlak. Er mogen geen harde doeken of schuurmiddelen worden gebruikt.

PAKKET LIJST

PROJECTOR SPECIFICATIES

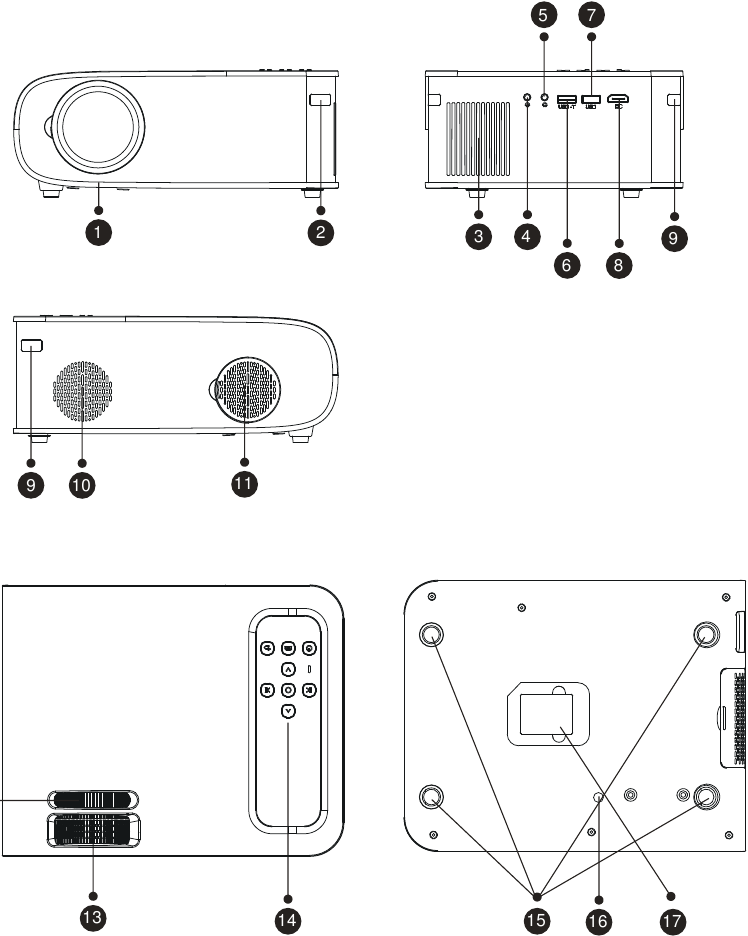

PROJECTOR OVERZICHT

AFSTANDSBEDIENING

1. Power (Aan/Uit)
2. Source (Bron)
3. Arrow keys (Pijltoetsen)
4. Return (Terug)
5. Volume - (Volume omlaag)
6. Mute (Dempen)
7. Menu
8. Confirmation Key (Bevestigingstoets)
9. Volume + (Volume omhoog)

1		Turn on/off the power (Zet de stroom aan/uit)
2		Select the input signal source (Selecteer de ingangssignaalbron)
3		Used to adjust the parameter of the projector in the menu mode (Wordt gebruikt om de parameter van de projector aan te passen in de menu-modus)
4		Return to the previous menu (Terugkeren naar het vorige menu)
5		Volume down (Volume lager)
6		Close the sound (Sluit het geluid)
7		Back to the menu interface (Terug naar de menu-interface)
8		Confirm the option (Bevestig de optie)
9		Volume up (Volume hoger)

Opmerking:

1. Installeer 2 AAA-batterijen in de afstandsbediening voordat u deze gebruikt. Combineer geen nieuwe batterijen met oude in de afstandsbediening, dit kan leiden tot een storing in de werking als gevolg van onvoldoende stroomvoorziening.
2. Wanneer u de afstandsbediening gebruikt, zorg er dan voor dat de signaalzender van de afstandsbediening gericht is op de infraroodsignaalontvanger van de projector.
3. Als u de afstandsbediening langere tijd niet gebruikt, verwijder dan de batterijen om lekkage van de batterijen te voorkomen.

INSTALLATIE

Installatiemethode

De projector kan aan het plafond worden gehangen met een speciale frame, en op een stabiel bureau worden geplaatst om het beeld te projecteren op basis van de gebruiksomgeving en vereisten. Daarnaast kan de projector met de volgende methoden worden geïnstalleerd:

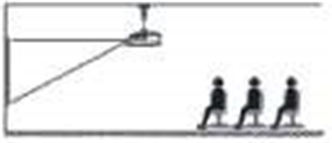

1. Frontprojectie Plafondmontage

2. Achterprojectie Plafondmontage

3. Frontprojectie Tafelmontage

4. Achterprojectie Tafelmontage


Houd de projector op een hoogte waarbij de lens axiaal symmetrisch is aan het scherm. Als dit niet mogelijk is, gebruik dan de keystone-correctiefunctie om het projectiebeeld aan te passen.

Als u een gratis projectiescherm wilt ontvangen, neem dan contact met ons op via Support@yabertech.com

Projector Afstand en Grootte

De aanbevolen projectieafstand is ongeveer 8ft, de kortste projectieafstand is 3.6ft.

De beeldgrootte is afhankelijk van de afstand tussen projector en scherm, er kan 3% afwijking zijn tussen de hierboven vermelde gegevens. Verschillende instellingen veroorzaken verschillende afstanden.

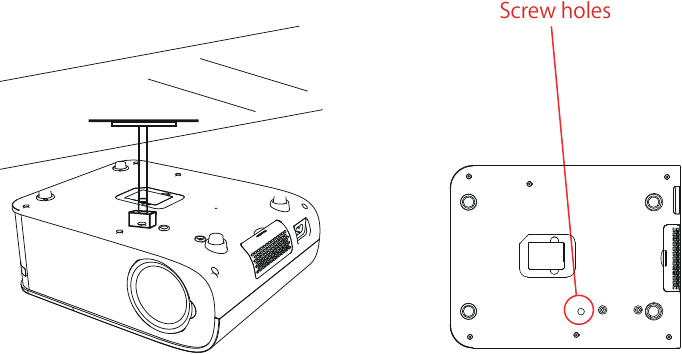

Installeren aan het Plafond

1. Koop een universele projector plafondbeugel;
2. Installeer met behulp van het schroefgat aan de onderkant van de projector.

PROJECTOR STARTEN

1. Druk op de aan/uit-knop op de afstandsbediening totdat het rode lampje uitgaat;
2. Pas de focusring aan de linkerkant van de projector aan om de beste beeldprestaties te krijgen; (Als het nog steeds wazig is, probeer dan de projectieafstand aan te passen.)
3. Gebruik de verticale/horizontale trapeziumcorrectie van de projector om een rechthoekig projectiescherm te krijgen;
4. Sluit het externe apparaat (smartphone, iPad, Fire TV, TV-box, dvd-speler, computer, enz.) aan op de bijbehorende interfaces van de projector, zorg ervoor dat u de juiste bron selecteert. Als u niet de juiste bron selecteert, kan de projector het signaal niet detecteren.
5. Selecteer het [Setting] (Instelling) icoon, ga naar het [General setting] (Algemene instellingen) menu en selecteer vervolgens de optie [Language setting] (Taal instellingen) om de gewenste taal van uw hoofdsysteem in te stellen.

BEELDAANPASSING

Wanneer u de projector voor het eerst gebruikt, wordt normaal gesproken een onduidelijk beeld weergegeven. Dit komt doordat de lens niet scherp is of de trapeziuminstelling onjuist is.

Volg de onderstaande stappen om dit te corrigeren:

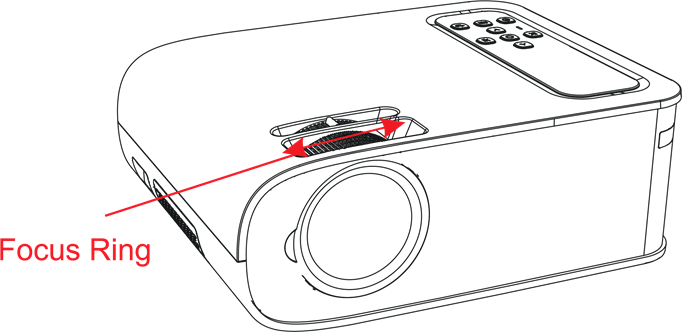

Focusaanpassing

Draai langzaam aan de focusring. Controleer tegelijkertijd zorgvuldig het focuspunt.

Het beste focuspunt voor de lens is waar het beeld het meest helder is.

Opmerking: Als het nog steeds wazig is, probeer dan de projectieafstand aan te passen.

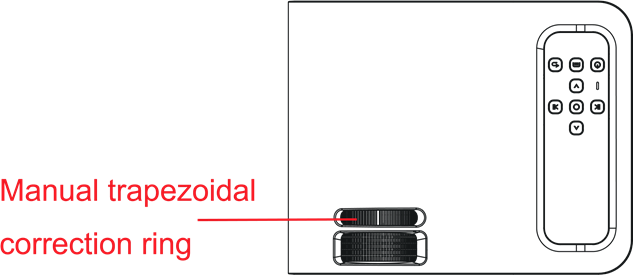

Handmatige Trapeziumcorrectie

Volg de onderstaande stappen om dit te corrigeren:

Pas de beeldgrootte aan om de beste beeldgrootte te krijgen door de projector heen en weer te bewegen en draai vervolgens aan de lens om de beste focus te krijgen. Gebruik de handmatige trapeziumcorrectie van de projector om een rechthoekig projectiescherm te krijgen.

DE PROJECTOR INSTELLEN

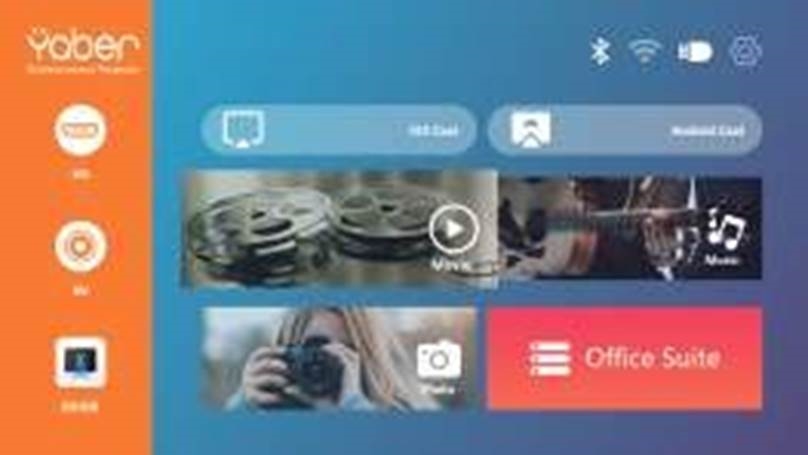

De startpagina van de projector is als volgt.

Selecteer de ingangssignaalbron

Selecteer de gewenste ingangssignaalbron (HD/AV) op de startpagina.

USB-schijf invoermodus

Video/Muziek/Afbeelding/Office afspelen in de USB-schijf invoermodus

1. Sluit de USB-schijf aan, selecteer de optie [ Video/ Music/ Picture/ Office ]
2. Selecteer het gewenste bestand (of de map om de submap te openen) op de USB-schijf en druk vervolgens op de knop [ OK ] om het af te spelen.

PS:

1. De geüpgradede Pro V8-projector ondersteunt de U-schijf om direct PPT-, Word-, Excel-bestanden af te spelen.
2. Als u het menu [Video] opent, kunt u alleen de video afspelen. Hetzelfde geldt voor de andere 3 opties.

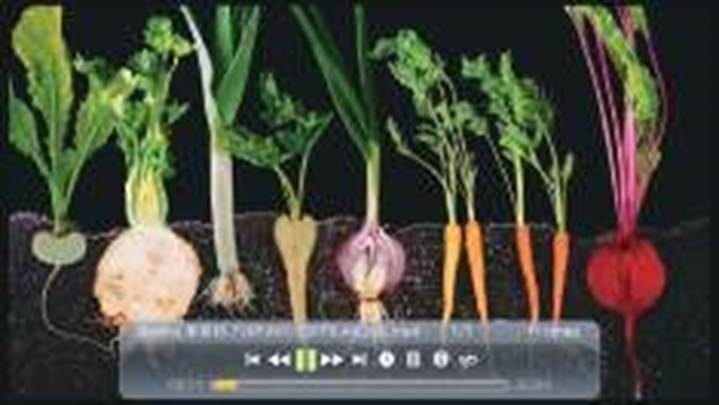

Video afspeelinterface

Menu	Functie
	Schakelen naar de vorige video.
	Snel terugspoelen, spoelt de video snel terug tijdens het afspelen.
	"Play" (Afspelen) of "pause" (pauzeren) de huidige video.
	Snel vooruitspoelen, duwt de video snel vooruit tijdens het afspelen.
	Schakelen naar de volgende video.
	Selecteer de tijd waarop de video begint.
	Selecteer de videolijst.
	Controleer de indeling van de video.
	Herhaal de video.

Muziek afspeelinterface

Menu	Functie
	Schakelen naar de vorige muziek.
	"Play" (Afspelen) of "pause" (pauzeren) de huidige muziek.
	Schakelen naar de volgende muziek.
	Herhaal de muziek.
	Selecteer de muzieklijst.
	Controleer de indeling van de muziek.

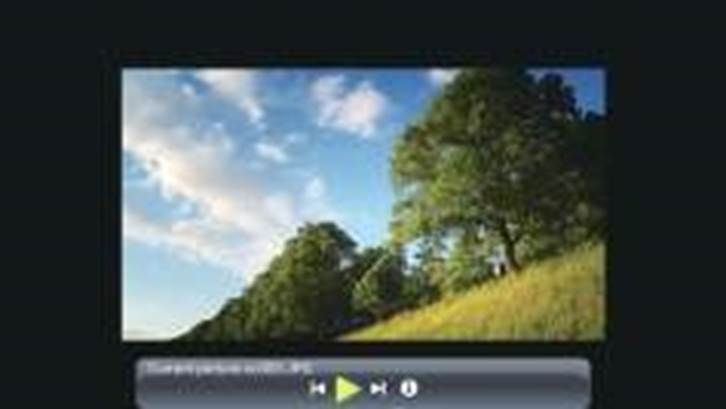

Afbeelding afspeelinterface

Menu	Functie
	Schakelen naar de vorige afbeelding.
	"Pause" (Pauzeren) de automatische afspeelmodus van een afbeelding.
	Schakelen naar de volgende afbeelding.
	Controleer de indeling van de afbeelding.

WiFi-instelling

Draadloze verbinding

Opwarmingstips:

1. De vloeiendheid van schermspiegeling met een draadloze verbinding wordt beïnvloed door de netwerkomgeving. Een bandbreedte van 100 Mbit of meer wordt aanbevolen bij het gebruik van schermspiegeling.
2. Zorg ervoor dat uw mobiele apparaat zich dicht bij de projector bevindt wanneer u een draadloze verbinding gebruikt. Een afstand van maximaal 1 meter wordt aanbevolen.
3. Sommige mobiele apparaten ondersteunen mogelijk geen schermspiegeling vanwege de compatibiliteit.
4. Als u vragen heeft, kunt u YABER altijd een e-mail sturen via Support@yabertech.com.

iOS Cast (voor iOS-apparaten)

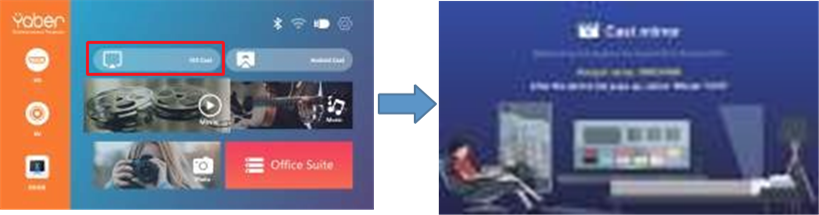

1. Schakel de projector in, selecteer IOS CAST als de ingangsbron om de interface van Screen Mirroring voor het iOS-systeem te openen.

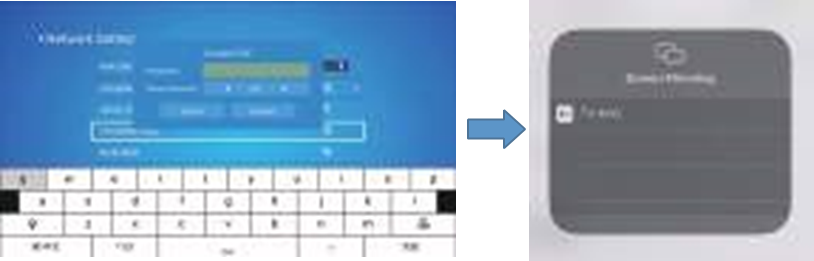

2. Ga naar de instelling van uw projector en verbind deze met uw Wi-Fi-thuisnetwerk. Selecteer uw WIFI-thuisnetwerk om ervoor te zorgen dat de projector verbinding maakt met dezelfde Wi-Fi als uw telefoon. Druk op de "∧" en "∨" op het bedieningspaneel om de juiste wifi te selecteren. Druk op de "OK"-toets (OK-knop) om naar de wachtwoordpagina te gaan.
3. Ga terug naar de Wi-Fi-instelling van uw mobiele iOS-apparaat en verbind deze met de Wi-Fi van dezelfde router.
4. Swipe omhoog over het scherm van uw mobiele iOS-apparaat en tik op Screen Mirroring om naar de projector te zoeken, selecteer vervolgens MCast-XXXX uit de zoekresultaten om verbinding te maken.
5. Het display van uw mobiele iOS-apparaat wordt via Wi-Fi op de muur/het scherm geprojecteerd na een succesvolle verbinding.

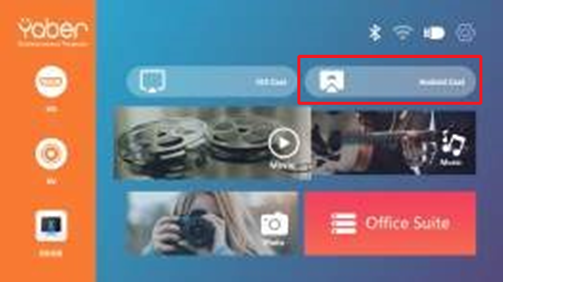

Miracast (voor Android-apparaten)

Om deze functie te activeren, moet uw Android-apparaat Multi-Screen/Wireless display ondersteunen. Namen kunnen verschillen per apparaat. (Deze functie is alleen beschikbaar voor IOS/ANDROID-apparaten.)

1. Schakel de projector in en selecteer Android Cast als de Input Source (Ingangsbron)

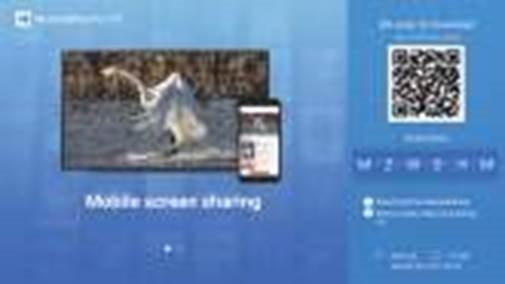

Bedien uw projector vanuit de app "MHshare TV"

Scan de QR-code of lees meer op http://tvweb.cvtapi.com/html/tv/maxhub-share-download/ om de MaxhubShare te downloaden voor uw smartphone.

1. Open de app "MHshare TV" en maak verbinding met het projectorapparaat MCast-XXXX.
2. Het display van uw mobiele Android-apparaat wordt via Wi-Fi op de muur/het scherm geprojecteerd na een succesvolle verbinding. U kunt uw projector vanuit de app bedienen na een succesvolle verbinding.

Opmerking:

1. Verschillende merken Android-telefoons hebben verschillende bewerkingen voor het selecteren van Screen Mirroring Display, raadpleeg de handleiding van uw telefoon. [Multiscreen/ Wireless display/ WLAN display/ Screen mirroring/ Wireless projection/ Smart view etc. ]
2. Niet alle Android-telefoons ondersteunen deze functie. Zorg ervoor dat deze wordt ondersteund voordat u deze gebruikt.

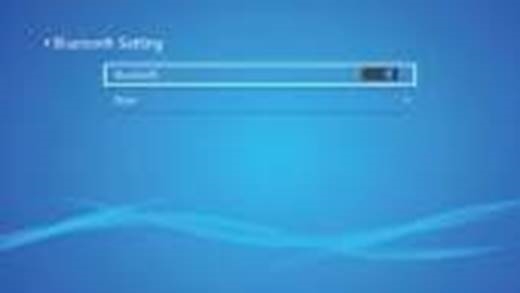

Bluetooth-instelling

1. Verplaats de cursor naar het "Bluetooth"-icoon en druk op OK om de Bluetooth-instellingsinterface te openen.
2. Druk op "OK" op de optie "Bluetooth ON/OFF" (Bluetooth AAN/UIT) om de Bluetooth-functie in en uit te schakelen, zoals weergegeven in de onderstaande afbeelding.
3. Na het inschakelen van de Bluetooth-functie kunt u uw Bluetooth-apparaten scannen door op de scanknop te klikken.
4. Scan en selecteer uw Bluetooth-apparaten om verbinding te maken met de projector. Druk op de "∧" en "∨" op het bedieningspaneel om het juiste Bluetooth-apparaat te selecteren. Druk op de "OK"-toets (OK-knop) om verbinding te maken.

Opmerking:

1. De V8-projector is compatibel met Bluetooth-headsets, Bluetooth-luidsprekers en Airpods, maar niet met Bluetooth-toetsenborden of Bluetooth-telefoons.
2. Als u vragen heeft, kunt u YABER altijd een e-mail sturen via: support@yabertech.com

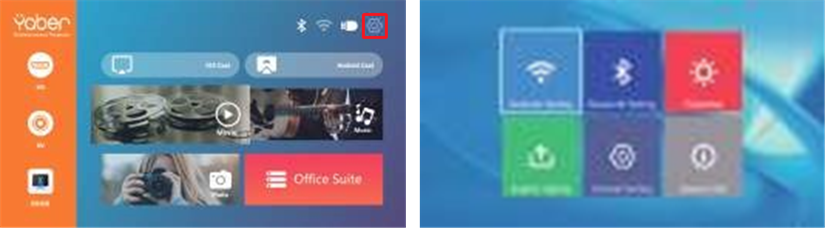

Projectorinstellingen

Krijg een beter kijkresultaat met de juiste instellingen. De belangrijkste inhoud van de projectie kan in de volgende stappen worden ingesteld.

1. Selecteer, indien nodig, eerst "Settings" (Instellingen) in het hoofdscherm en druk vervolgens op de "OK"-toets op het bedieningspaneel.
2. "Network setting" (Netwerkinstelling), "Bluetooth setting" (Bluetooth-instelling), "Projection Setting" (Projectie-instelling), "System Update" (Systeemupdate), "General Setting" (Algemene instelling) kunnen worden ingesteld. "System Info" (Systeeminformatie) kan worden verkregen. Druk op de en ">" op het bedieningspaneel om het bereik van de instellingen te selecteren.

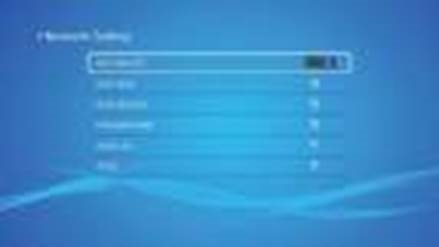

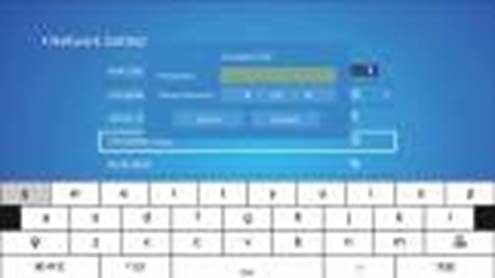

Netwerkinstelling

1. Verplaats de cursor naar het "WIFI"-pictogram en druk op OK om de WI-FI-instellingsinterface te openen.
2. Druk op "OK" op de optie "Wi-Fi ON/OFF" (Wi-Fi AAN/UIT) om de Wi-Fi-functie in en uit te schakelen, zoals weergegeven in de onderstaande afbeelding.

3. Nadat de Wi-Fi-functie is ingeschakeld, zoekt de projector automatisch naar Wi-Fi-hotspots.
4. Selecteer uw WIFI om ervoor te zorgen dat de projector verbinding maakt met dezelfde Wi-Fi als uw telefoon. Druk op de "∧" en "∨" op het bedieningspaneel om de juiste wifi te selecteren. Druk op de "OK"-toets om de wachtwoordpagina te openen.

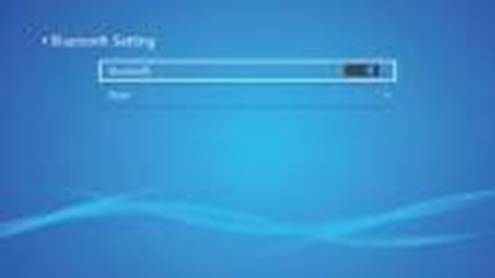

Bluetooth-instelling

1. Verplaats de cursor naar het "Bluetooth"-pictogram en druk op OK om de Bluetooth-instellingsinterface te openen.
2. Druk op "OK" op de optie "Bluetooth ON/OFF" (Bluetooth AAN/UIT) om de Bluetooth-functie in en uit te schakelen, zoals weergegeven in de onderstaande afbeelding.

3. Nadat de Bluetooth-functie is ingeschakeld, scant u uw Bluetooth-apparaten door op de scanknop te klikken.
4. Scan en selecteer uw Bluetooth-apparaten om verbinding te maken met de projector. Druk op de "∧" en "∨" op het bedieningspaneel om het juiste Bluetooth-apparaat te selecteren. Druk op de "OK"-toets om verbinding te maken.

Projectie-instelling

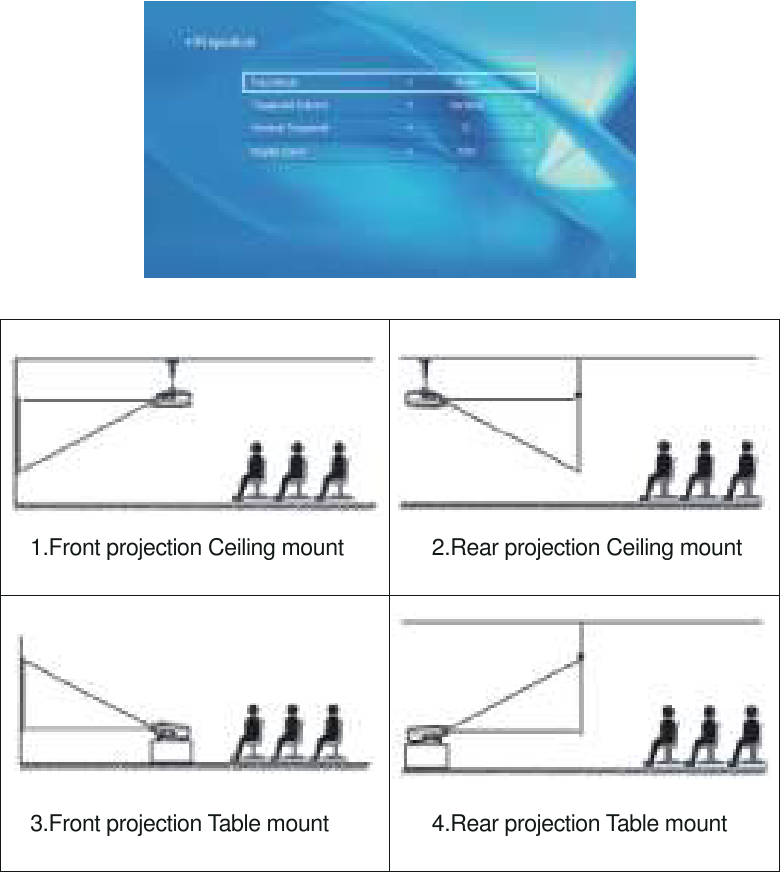

Cast Mode: Front, Rear, Front-Celling, Rear-Celling

Trapezoid Correct: Quadrangle, Vertical (Trapeziumcorrectie: Vierhoek, Verticaal)

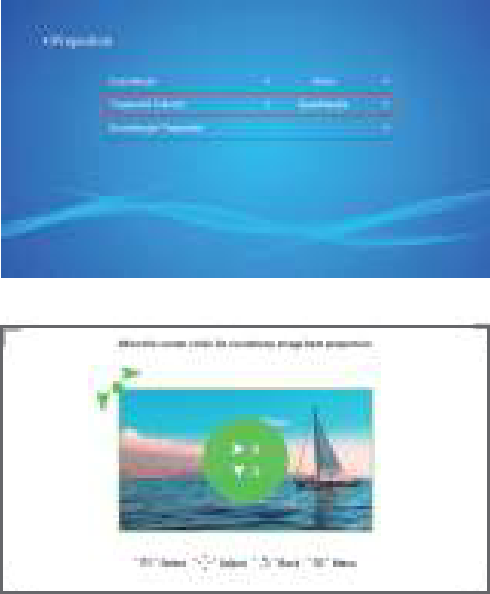

1. Quadrangle Trapezoid: 0~100 (Vierhoekige trapezium: 0~100)
   U kunt de instelling van Quadrangle Trapezoid (Vierhoekige trapezium) invoeren voor een betere weergave.
   Stap 1: Druk op de knop om het menu [Quadrangle] (Vierhoek) te selecteren en druk vervolgens op de onderste [OK] om het submenu te openen.
   Stap 2: Blijf op de OK-knop op de afstandsbediening of projector drukken om het punt te selecteren
   Stap 3: Druk op de pijltjestoetsen op de afstandsbediening of projector om de horizontale of verticale parameters aan te passen, totdat het projectiescherm de gewenste rechthoek wordt.

2. Vertical Trapezoid: -50~50 (Verticale trapezium: -50~50)
   U kunt de zoom en verticale trapezium instellen wanneer u Vertical (Verticaal) selecteert als de Trapezoid correct mode (Trapeziumcorrectiemodus).

   Stap 1: Druk op de knop om het menu [Vertical] (Verticaal) te selecteren en druk vervolgens op de onderste [OK] om het submenu te openen.
   Stap 2: Als de projectieafbeelding wordt weergegeven als (1), drukt u op de [Vertical trapezoid] (Verticale trapezium) op de afstandsbediening of projector om de verticale parameter (-50~0) te verhogen, totdat u de projectieafbeelding (2) bereikt.
   Stap 3: Als de projectieafbeelding wordt weergegeven als (3), drukt u op de [Vertical trapezoid] (Verticale trapezium) op de afstandsbediening of projector en verlaagt u de verticale parameter (0~50), totdat u de projectieafbeelding (4) bereikt

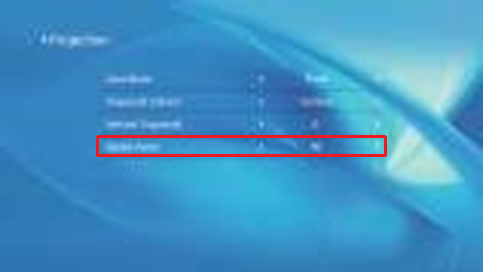

3. Digital zoom: 50% ~100% (Digitale zoom: 50% ~100%)

   Stap 1: Druk op de knop om het menu [Digital Zoom] (Digitale Zoom) te selecteren en druk vervolgens op de onderste [OK] om het submenu te openen.
   Stap 2: Klik op de "", SCHAKEL de Scaling-functie in, u kunt de hoogte en breedte van de projectiegrootte tot 50% in dezelfde verhouding verkleinen.
   Stap 3: Klik op de "", SCHAKEL de Scaling uit, u kunt de horizontale ZOOM en Verticale zoom van de projectiegrootte tot 50% apart verkleinen.

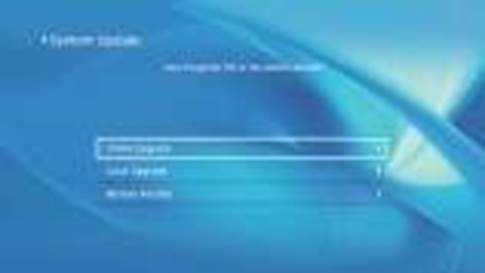

Systeemupdate

1. U kunt het systeem van de projector online updaten wanneer u de Online Update (Online update) selecteert.
2. U kunt terugkeren naar de fabrieksmodus als u alle instellingen opnieuw moet instellen. Gelieve dit niet te doen, omdat dit het systeem kan beschadigen.
   Opmerking: Tijdens het herstellen van de fabrieksinstellingen mag de projector niet worden uitgeschakeld of bediend, anders loopt het systeem vast.

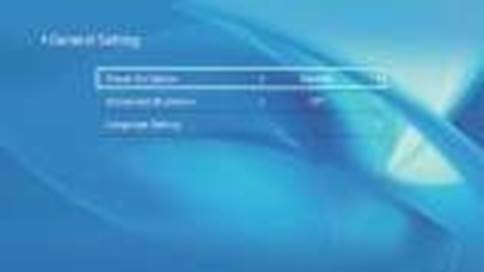

Algemene instelling

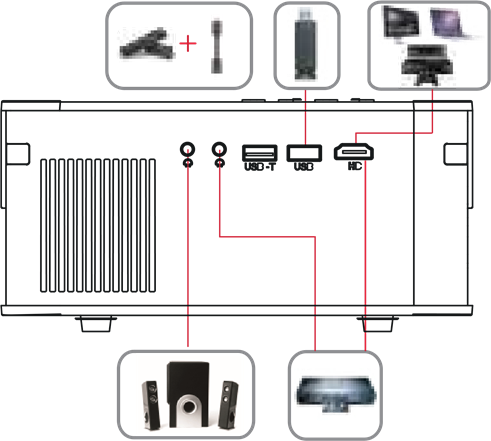

SIGNAALLIJNEN AANSLUITING

De YABER Pro V8 projector heeft 5 interfaces, HDMI-poorten/USB-poorten*2/AV-uitgang/AUDIO-uitgang. Selecteer de juiste aansluitpoort om uw apparaat aan te sluiten (PC, telefoon, dvd-speler, soundbar, USB, PS4 enz.)

USB-schijf aansluiten

1. Plaats de USB-schijf, selecteer de optie [ Video/ Music/ Picture/ Office ]
2. Selecteer het gewenste bestand (of map om de submap te openen) op de USB-schijf en druk vervolgens op de knop [ OK ] om het af te spelen.

De apparaten aansluiten via de HDMI-poorten

1. Sluit uw TV-stick of laptop aan op een HDMI-poort van de projector;
2. Ga naar de startpagina om de bijbehorende HDMI als signaalbron te selecteren.

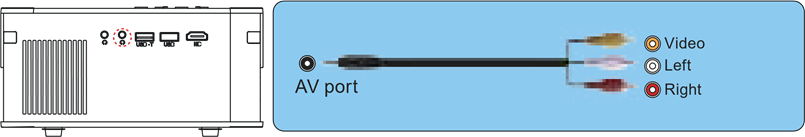

Aansluiten op de dvd-speler

Gebruik de 3-in-1 AV-kabel in de verpakking

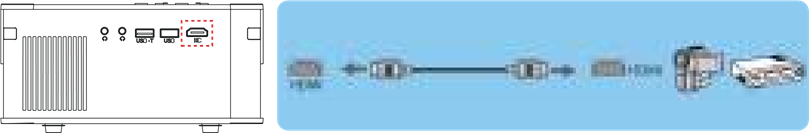

Of sluit aan op de dvd-speler met de HDMI-kabel in de verpakking.

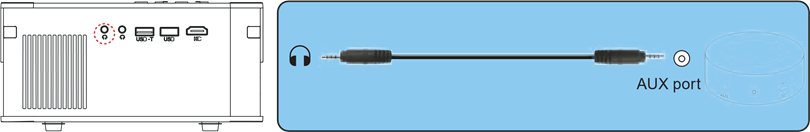

Aansluiten op de Soundbar/Speaker

Als uw speaker een AUX-poort heeft, gebruik dan uw 3,5 mm audiokabel om de projector en uw speaker aan te sluiten zoals de afbeelding laat zien, ga naar de startpagina om [ AV ] als signaalbron te selecteren.

VEILIG AFSLUITEN

1. Druk op de knop op de projector of afstandsbediening.
2. Haal de stekker van de projector uit het stopcontact.
3. Bedek de lens en bewaar de projector op een koele en droge plaats.

PROBLEEMOPLOSSING

Onderstaande problemen kunnen optreden tijdens het gebruik van uw projector. Raadpleeg de mogelijke factoren die het probleem kunnen veroorzaken om het probleem op te lossen.

1. Wanneer de aan/uit-schakelaar wordt ingeschakeld, werkt het indicatielampje niet.
   1. De stroom is mogelijk niet goed aangesloten.
   2. Controleer het oververhittingsbeveiligingssysteem.
2. De afstandsbediening communiceert niet met de projector.
   1. Staat de aan/uit-schakelaar aan de achterkant van de projector aan of uit?
   2. Zijn de batterijen van de afstandsbediening leeg?
   3. Iets dat het signaal tussen de afstandsbediening en IR blokkeert
   4. Sterk licht direct op IR.
3. Geen beeld op het scherm.
   1. Is de kanaalinstelling correct?
   2. Is er een ingangssignaal?
   3. Is de ingangskabel goed aangesloten?
   4. Is de verversingssnelheid onder de PC-modus > 75KHz?
4. Blauw scherm, geen beeld, geen geluid.
   Zijn de ingangskabels goed aangesloten?
5. Beeld goed, geen geluid.
   1. Zijn de ingangskabels goed aangesloten?
   2. Volume op min of op "Mute" (Dempen).
6. Kan de films niet afspelen.
   1. Is de indeling van de video correct?
   2. Zijn de bestanden beschadigd?
   3. Is het apparaat kapot?
7. Er is beeld, geen geluid?
   Het decodeersysteem komt niet overeen.
8. Kan geen apparaten vinden wanneer ze zijn aangesloten op een harde schijf of flashstation.
   Controleer of het apparaat kapot is.
9. Automatisch uit na een tijdje werken.
   1. De projectorventilatie is geblokkeerd.
   2. De spanning is niet stabiel.
   3. Het oververhittingsbeveiligingssysteem.

BEDRIJF: YABER TECHNOLOGIES CO.,LIMITED

ADRES: Room 406, 4 Floor, B Building, BanTian International Center, HuanCheng South Road, BanTian Street, LongGang District, Shenzhen
