YABER Ace K1 - Projectorhandleiding

YABER levenslange professionele ondersteuning

Lees deze handleiding zorgvuldig door voordat u de projector gebruikt. Als u problemen ondervindt, kunt u uw bestelnummer en het probleem e-mailen naar support@yabertech.com. We zullen binnen 24 uur een snelle oplossing bieden.

Veel problemen kunnen eenvoudig worden opgelost door instellingen, zoals geen signaal, geen geluid, Bluetooth-verbinding mislukt, wifi-verbinding mislukt, donkere vlekken, schokkerige animatie enz. We beloven dat alle projectoren 100% zorgvuldig zijn gecontroleerd en verpakt voordat ze worden verzonden.

Als u vragen heeft, kunt u dan contact met ons opnemen zodat het probleem kan worden opgelost. En geef ons de kans om te verbeteren. We garanderen dat we u een bevredigende oplossing zullen bieden.

Tips

1. Plaats de projector niet in een te warme of te koude ruimte, omdat de hoge of lage temperatuur de levensduur van het apparaat verkort. De werkomgeving is bij voorkeur 5℃~35℃.
2. Als er zwarte vlekken op het projectiescherm zitten, maakt u zich geen zorgen, neem dan via e-mail contact op met support@yabertech.com, we kunnen u een video sturen over hoe u het stof kunt verwijderen.
3. De projector moet strikt worden beschermd tegen sterke schokken, extrusie en trillingen. Probeer niet te bewegen en sterke schokken, extrusie en trillingen te weerstaan. Probeer geen interne circuitfouten te verplaatsen.
4. De lens, als het kernelement van de projector, is direct gerelateerd aan de beeldscherpte en het effect. Overmatig stof erop beïnvloedt de beeldkwaliteit. De vuile lens moet worden schoongeveegd met een zachte katoenen doek voor het oppervlak van de glazen lens. Er mogen geen harde doeken of schuurmiddelen worden gebruikt.

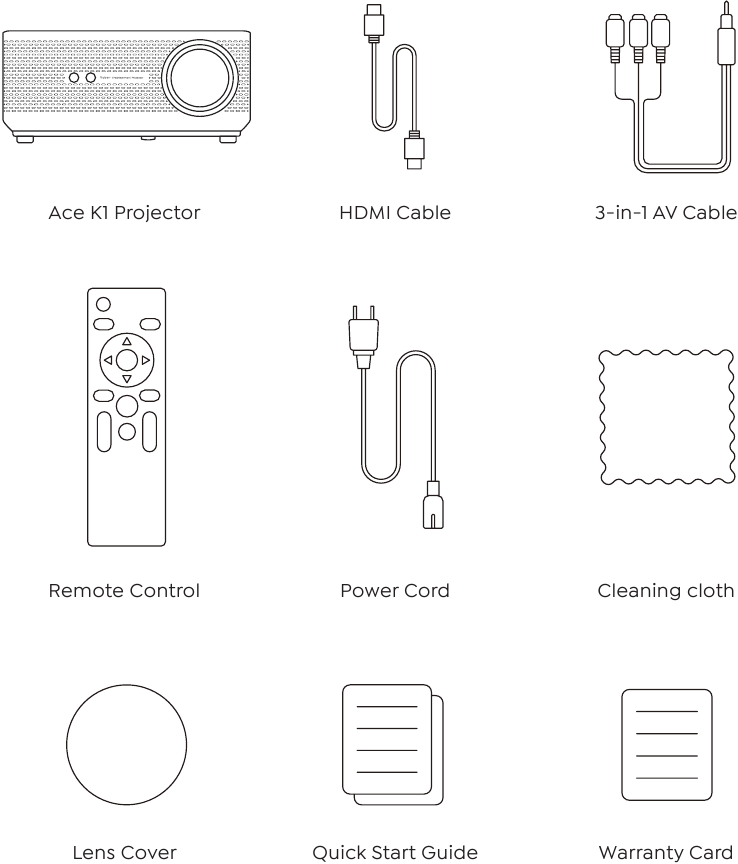

Pakketlijst

Projectorspecificaties

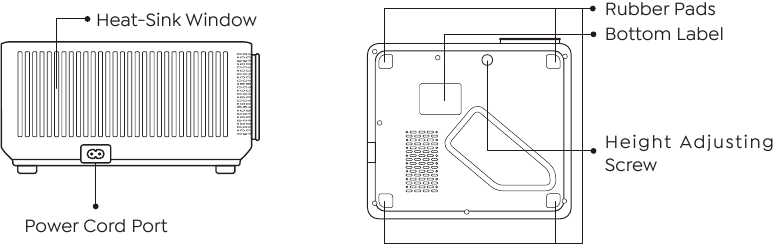

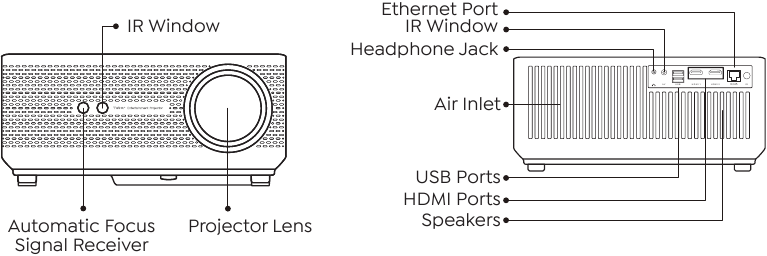

Projectoroverzicht

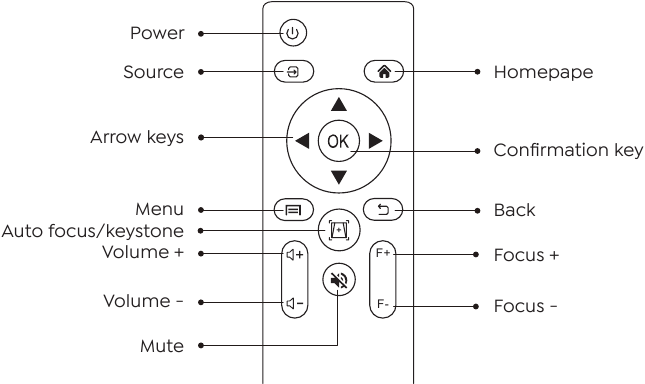

Afstandsbediening

Opmerking:

1. Plaats 2 AAA-batterijen in de afstandsbediening voordat u deze gebruikt. Combineer geen nieuwe batterijen met oude batterijen in de afstandsbediening, omdat dit storingen kan veroorzaken als gevolg van onvoldoende stroomvoorziening.
2. Zorg er bij gebruik van de afstandsbediening voor dat de signaalzender van de afstandsbediening op de infraroodsignaalontvanger van de projector is gericht.
3. Als u de afstandsbediening langere tijd niet gebruikt, verwijder dan de batterijen om batterijlekkage te voorkomen.

Installatie

Installatiemethode

De projector kan aan het plafond worden gehangen met een speciaal frame en op het stabiele bureau worden geplaatst om het beeld te projecteren op basis van de werkomgeving en vereisten. Bovendien kan de projector met de volgende methoden worden geïnstalleerd:

Houd de projector op een hoogte waarbij de lens axiaal symmetrisch is met het scherm. Als dit niet mogelijk is, gebruikt u de keystone-correctiefunctie om het projectiebeeld aan te passen. Als u een gratis projectiescherm wilt, kunt u contact met ons opnemen via support@yabertech.com.

De aanbevolen projectieafstand is ongeveer 10,9 ft, de kortste projectieafstand is 3,8 ft. De beeldgrootte is afhankelijk van de afstand tussen de projector en het scherm, er kan een afwijking van 3% zijn tussen de hierboven vermelde gegevens. Verschillende instellingen veroorzaken verschillende afstanden.

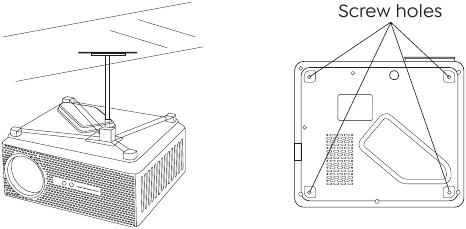

Aan het plafond installeren

De projector kan aan het plafond worden gehangen met een speciaal frame en op het stabiele bureau worden geplaatst om het beeld te projecteren op basis van de werkomgeving en vereisten. Bovendien kan de projector met de volgende methoden worden geïnstalleerd:

1. Koop een universele plafondbeugel voor de projector;
2. Verwijder de vier rubberen voetjes aan de onderkant van de projector, u ziet de schroefgaten en gebruikt de M5*11mm schroeven voor het installeren van het plafond, en installeer het vervolgens.

Projector starten

1. Druk op de aan/uit-knop op de afstandsbediening of projector, het indicatielampje wordt blauw.
2. Gebruik de focusfunctie van de projector om de beste beeldprestaties te krijgen. (Als het nog steeds wazig is, probeer dan de projectieafstand aan te passen.)
3. Gebruik de keystonefunctie van de projector om een rechthoekig projectiescherm te krijgen.
4. Sluit het externe apparaat (smartphone, iPad, Fire TV, tv-box, dvd-speler, computer, enz.) aan op de bijbehorende interfaces van de projector, zorg ervoor dat u de overeenkomstige bron selecteert. Als u niet de juiste bron selecteert, kan de projector het signaal niet detecteren.
5. Selecteer het "" menu, ga naar [Other Setting] (Andere instelling), dan kunt u de optie [ Language Setting ] (Taalinstelling) selecteren om uw voorkeurstaal in te stellen.

Beeldaanpassing

Wanneer u de projector voor het eerst gebruikt, wordt er normaal gesproken een onduidelijk beeld weergegeven. Dit komt doordat de lens niet scherp is of de trapeziuminstelling onjuist is.

Volg de onderstaande stappen om dit te corrigeren:

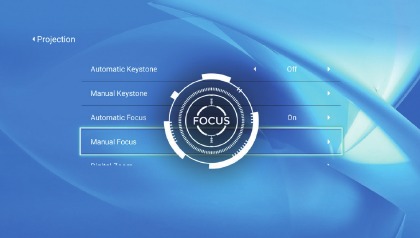

Focusaanpassing

Wanneer u de projector start, wacht dan geduldig 2-3 seconden, de projector past de focus automatisch aan. Als het beeld niet helder is, kunt u op de focusknoppen "F+", "F-" of de automatische focus- en keystone-knop op de afstandsbediening drukken om de focus van de lens aan te passen, tik of houd de focusknop ingedrukt totdat het beeld helder is.

Opmerking: Als het nog steeds wazig is, probeer dan de projectieafstand aan te passen.

Keystone-correctie

U kunt de automatische keystone-correctie of de digitale 4D-keystone-correctie van de projector gebruiken om het beeld rechthoekig te maken (verticaal en horizontaal).

De projector instellen

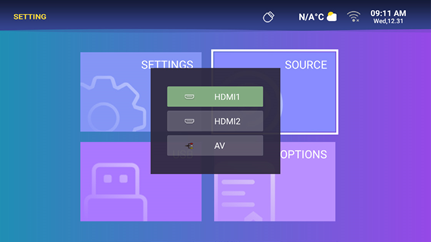

De instellingenpagina van de projector ziet er als volgt uit.

Selecteer de ingevoegde signaalbron

Selecteer de [SOURCE] en kies HDMI1/HDMI2/AV op de instellingenpagina.

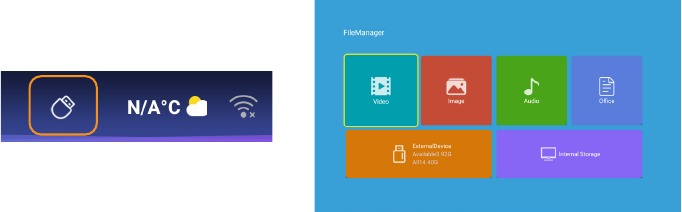

USB-schijf invoermodus

Video/ Afbeelding/ Audio/ Office afspelen in de USB-invoegmodus

1. Plaats de USB-schijf, het [USB]-pictogram verschijnt.
2. Selecteer de [USB] op de instellingenpagina.
3. Selecteer de optie [Video/Image/Audio/Office].
4. Selecteer het gewenste bestand (of map om de submap te openen) op de USB-schijf en druk vervolgens op de knop [ OK ] om het af te spelen.

PS:

1. De Ace K1 geüpgradede projector ondersteunt U-schijf om PPT-, Word-, Excel-bestanden direct af te spelen.
2. Als u het [Video]-menu opent, kunt u alleen de video afspelen. Hetzelfde geldt voor de andere 3 opties.

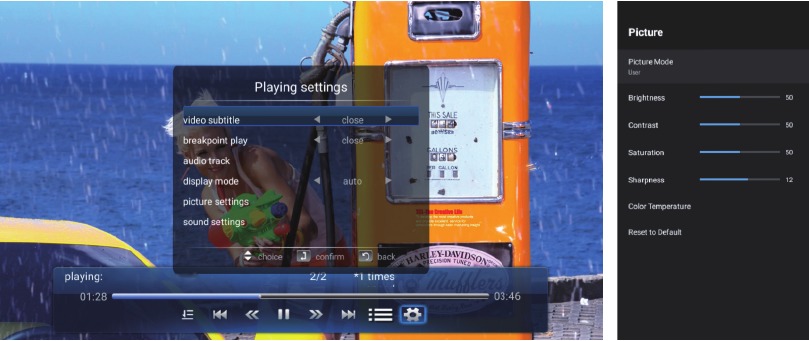

Afspeelinterface

Menu		Functie
		Selecteer de afspeelmodus (map afspelen/ enkele cyclus/ map herhalen)
		Overschakelen naar de vorige video
		Snel terugspoelen, spoelt de video snel terug tijdens het afspelen. De terugspoelsnelheid varieert van 2X tot 32X
		De huidige video afspelen of pauzeren
		Snel vooruitspoelen, duwt de video snel vooruit tijdens het afspelen. De voorwaartse snelheid varieert van 2X tot 32X
		Overschakelen naar de volgende video
		Selecteer alle afspeellijsten in de huidige map
		Afspeelinstellingen
Afspeelinstellingen			Inclusief		Functie
Video-ondertiteling			sluiten, intern, extern		Stel meerdere modi in voor video-ondertitels
Onderbrekingspunt afspelen			sluiten, openen		U kunt instellen dat de video verdergaat met afspelen vanaf het punt waar deze is gestopt
Audiotrack			Audiotrack		U kunt de audio-informatie bekijken
Weergavemodus			16:9, volledig, over, auto, 4:3		U kunt de beeldverhouding van de video instellen
Beeldinstellingen			Beeldmodus, Kleurtemperatuur, Reset naar standaard		U kunt de beeldinformatie instellen
Geluidsinstellingen			Geluidsstijl, Equalizer Detail, Reset naar standaard		U kunt de geluidsinformatie instellen
Menu	Inhoud			Modus		Functie
Beeldmodus	Gebruiker/ Standaard/ Levendig/ Sport/ Film/ Game			Helderheid		Wijzig de beeldparameters in het bereik van 0-100
				Energiebesparing
				Verzadiging
				Scherpte
Geluidsstijl	Gebruiker/ Standaard/ Levendig/ Sport/ Film/ Muziek/ Nieuws			Balans		Wijzig de geluidsparameters in het bereik van 0-100
				Bas
				Hoge tonen

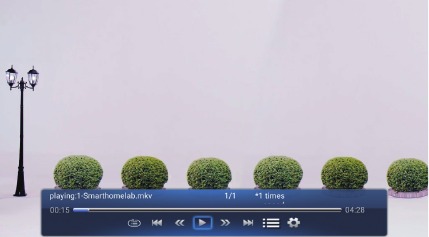

Muziek afspeelinterface

Menu	Functie
	Selecteer de afspeelmodus (map afspelen/ enkele cyclus/ map herhalen)
	Overschakelen naar de vorige video
	Snel terugspoelen, spoelt de video snel terug tijdens het afspelen. De terugspoelsnelheid varieert van 2X tot 32X
	De huidige video afspelen of pauzeren
	Snel vooruitspoelen, duwt de video snel vooruit tijdens het afspelen. De voorwaartse snelheid varieert van 2X tot 32X
	Overschakelen naar de volgende video
	Selecteer alle afspeellijsten in de huidige map
	Afspeelinstellingen

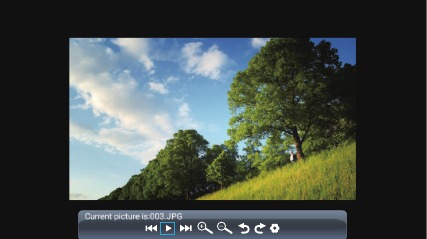

Afbeelding afspeelinterface

Menu	Functie
	Overschakelen naar de vorige afbeelding
	De huidige afbeelding afspelen of pauzeren
	Overschakelen naar de volgende afbeelding
	Inzoomen op afbeelding
	Uitzoomen op afbeelding
	Afbeelding 90° naar links draaien
	Afbeelding 90° naar rechts draaien
	De beeldinformatie instellen

WiFi-instelling

Draadloze verbinding

Warme tips:

1. De vloeiendheid van schermspiegeling met een draadloze verbinding wordt beïnvloed door de netwerkomgeving. Een bandbreedte van 100 Mbit of meer wordt aanbevolen bij het gebruik van schermspiegeling.
2. Zorg ervoor dat uw mobiele apparaat zich dicht bij de projector bevindt bij het gebruik van een draadloze verbinding. Een afstand van maximaal 1 meter wordt aanbevolen.
3. Sommige mobiele apparaten ondersteunen mogelijk geen schermspiegeling vanwege de compatibiliteit.
4. Als u vragen hebt, kunt u YABER e-mailen via support@yabertech.com.

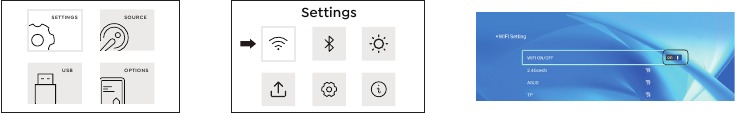

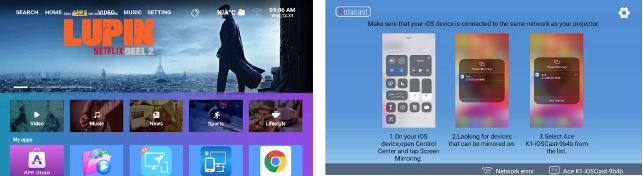

iOS Cast (voor iOS-apparaten)

1. Ga naar de pagina "SETTING" (INSTELLING) - Selecteer het menu [SETTINGS] (INSTELLINGEN) - Selecteer het menu [WiFi Setting] (WiFi-instelling) - Open de WiFi-functie - Selecteer uw thuis-WiFi uit de lijst - Verbind de Ace K1-projector met uw thuis-WiFi.

2. Ga naar de pagina "APPS" (APPS) - Selecteer de rij "My Apps" (Mijn apps) - Zoek de app [iOS Cast] - Druk op de OK-knop om het menu [iOS Cast] te openen.

3. Selecteer het menu [ Settings ] (Instellingen) op uw iOS-apparaat -- Schakel de functie [ Wi-Fi ] (WiFi) in -- Verbind uw iOS-apparaat met hetzelfde thuisnetwerk als de projector.
4. Open het [ Control Center ] (Bedieningspaneel) op uw iOS-apparaat -- Selecteer de functie [ Screen Mirroring ] (Schermspiegeling) -- Selecteer en verbind de iOS Cast-ontvanger met de naam [Ace K1-xxxx ] -- het scherm van uw iOS-apparaat wordt na 3 seconden op het projectiescherm weergegeven.

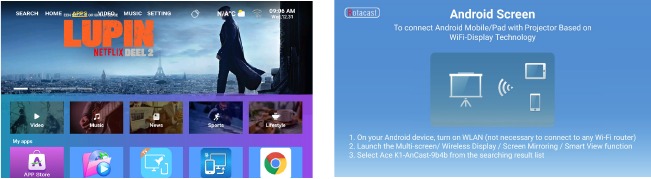

Miracast (voor Android-apparaten)

1. Ga naar de pagina "APPS" (APPS) - Selecteer de rij "My Apps" (Mijn apps) - Zoek de app [iOS Cast] - Druk op de OK-knop om het menu [iOS Cast] te openen.

2. Selecteer het menu [ Settings ] (Instellingen) op uw Android-apparaat -- Selecteer de functie [ Screen mirroring ] (Schermspiegeling) -- Selecteer uw Miracast-ontvanger met de naam [ Ace K1-AnCast-XXXX ] -- het scherm van uw Android-apparaat wordt na 3 seconden op het projectiescherm weergegeven.

3. Tik op uw Android-apparaat op [ Settings ] (Instellingen) - [WLAN Display ] (WLAN-scherm) - Schakel [ Wi-Fi ] (WiFi) IN, verbind uw thuis-WiFi.

Opmerking:

1. Verschillende merken Android-telefoons hebben verschillende bewerkingen voor het selecteren van Schermspiegelingsscherm, raadpleeg de handleiding van uw telefoon. [ Multiscreen/ Wireless display/ WLAN display/ Screen mirroring/ Wireless projection/ Smart view etc. ]
2. Niet alle Android-telefoons ondersteunen deze functie. Zorg ervoor dat deze wordt ondersteund voordat u deze gebruikt.

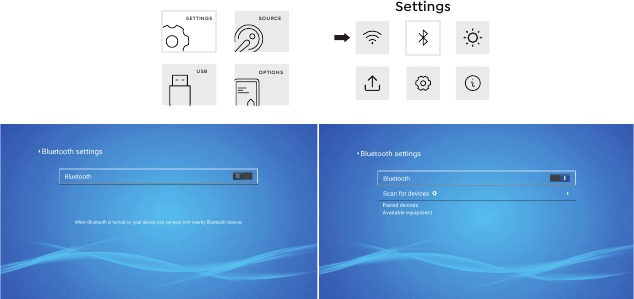

Bluetooth-instelling

1. Ga naar de pagina "SETTING" (INSTELLING) - Selecteer het menu [SETTINGS] (INSTELLINGEN) - Selecteer de optie [Bluetooth] -- Open de Bluetooth-functie en uw Bluetooth-apparaat -- Scan automatisch de Bluetooth-apparaten in de buurt -- Kies het gewenste Bluetooth-apparaat -- het wordt automatisch gekoppeld en verbonden.


Opmerking:

1. De Ace K1-projector is compatibel met Bluetooth-headsets, Bluetooth-speakers en Airpods, maar niet met Bluetooth-toetsenborden of Bluetooth-telefoons.
2. Als u vragen hebt, kunt u YABER e-mailen via: support@yabertech.com.

Projectorbeeldinstelling

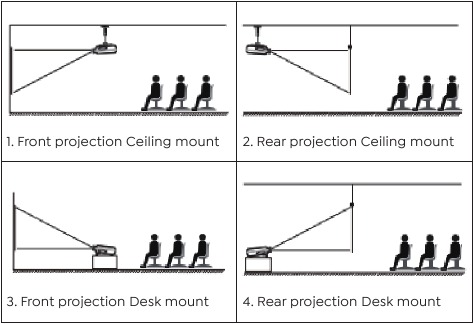

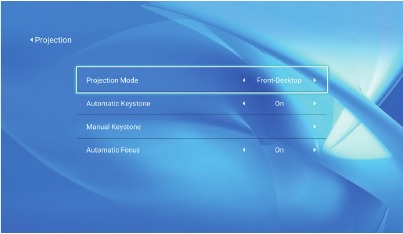

Projectiemodus

Automatische keystone en 4-punts keystone

Automatische keystonecorrectie

Wanneer u de projector start, wacht u geduldig 2-3 seconden, de projector past keystone automatisch aan. Als het beeld geen rechthoek is, kunt u de digitale 4D-keystonecorrectie gebruiken om het beeld in een rechthoek te veranderen.

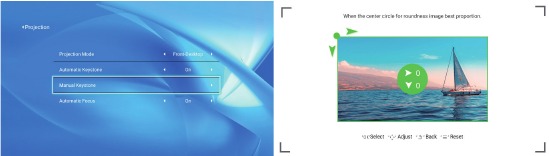

Horizontale en verticale keystonecorrectie

Wanneer het projectiescherm niet rechthoekig is, kan het worden aangepast door 4-punts keystonecorrectie.

Stap 1: Ga naar de pagina "SETTING" (INSTELLING) - Selecteer het menu [SETTINGS] (INSTELLINGEN) - Selecteer de optie [Projection Mode] (Projectiemodus).

Stap 2: Druk op de pijltjestoetsen op de afstandsbediening of projector om de horizontale of verticale parameters aan te passen, totdat het projectiescherm de gewenste rechthoek wordt.

OK Punt kiezen: druk op de OK-knop op de afstandsbediening of projector om de aanpassingsinterface te openen.

Aanpassing: Druk op de pijltjestoetsen op de afstandsbediening of projector om de horizontale of verticale parameters aan te passen.

Terug: Druk op de toets op de afstandsbediening om terug te gaan naar de vorige pagina.

Reset: Druk op de toets op de afstandsbediening om de oorspronkelijke parameters te herstellen.

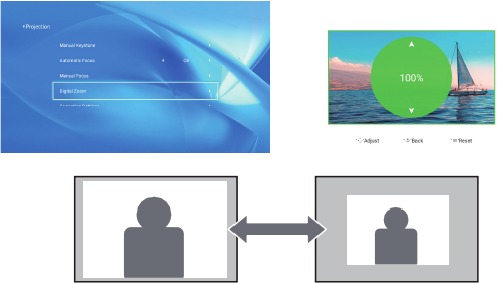

Digitale zoom

Stap 1: Selecteer de optie [ Digital Zoom ] (Digitale zoom) en druk op de OK-knop op de afstandsbediening of projector om het submenu te openen.

Stap 2: Door op de knop op de afstandsbediening of projector te drukken, kunt u de hoogte en breedte van de projectiegrootte tot 50% verkleinen.

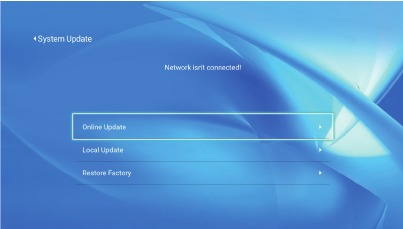

Systeemupdate

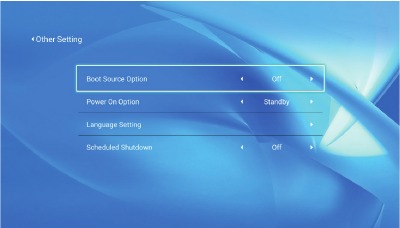

Overige instellingen

Over de Direct/Standby Power On Option

Direct Mode: Wanneer de projector wordt ingeschakeld, wordt de projector automatisch ingeschakeld.

Standby Mode: Wanneer de projector wordt ingeschakeld, moet u op de knop op de afstandsbediening of projector drukken om de projector in te schakelen.

Over

Signaallijnen aansluiten

De YABER Ace K1-projector heeft 7 interfaces, HDMI-poorten*2/ USB-poorten*2/ 3,5mm hoofdtelefoonuitgang/ AV in /RJ45 (Ethernet-poort). Selecteer de juiste aansluitpoort om uw apparaat aan te sluiten (pc, telefoon, dvd-speler, soundbar, USB, PS4 etc.)

USB-schijf aansluiten

1. Plaats de U-schijf in een van de twee USB-ingangspoorten.
2. U kunt rechtstreeks naar het opstartscherm op de startpagina gaan, selecteer de optie [ Video/ Music/ Photo/ Office Suite].
3. Selecteer het gewenste bestand (of ga naar de submap) op de USB-schijf en druk vervolgens op de knop [ OK ] (OK) om het af te spelen.

De apparaten aansluiten via de HDMI-poorten

1. Sluit uw TV-stick of laptop aan op een HDMI-poort van de projector.
2. Ga naar de startpagina om de corresponderende HDMI1 of HDMI2 als signaalbron te selecteren.

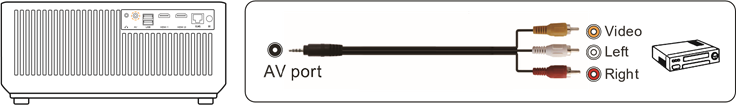

Aansluiten op de dvd-speler

Gebruik de 3-in-1 AV-kabel in de verpakking

1. Sluit uw TV-stick of laptop aan op een HDMI-poort van de projector.
2. Sluit de kleurrijke vrouwelijke connectoren aan op de RCA-kabel van uw dvd-speler met de 3-in-1 AV-kabel in de verpakking.
3. Sluit de zwarte connector aan op de AV-poort van de projector, ga naar de startpagina om [ AV ] (AV) als signaalbron te selecteren.

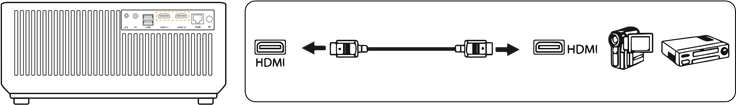

   Of sluit aan op de dvd-speler met de HDMI-kabel in de verpakking.

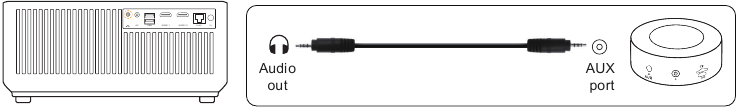

Aansluiten op de soundbar/speaker

Als uw speaker een AUX-poort heeft, gebruik dan uw 3,5mm audiokabel om de projector en uw speaker aan te sluiten zoals de afbeelding laat zien, ga naar de startpagina om [ AV ] (AV) als signaalbron te selecteren.

Veilig uitschakelen

1. Druk op de knop op de projector of de afstandsbediening, en druk vervolgens op de OK-toets om de projector uit te schakelen.
2. Haal het netsnoer van de projector uit het stopcontact.
3. Bedek de lens en bewaar de projector op een koele en droge plaats.

Waar kunt u meer hulp krijgen

Support@yabertech.com
aftersales@yabertch.com
www.yaberglobal.com
@Yaber Entertainment Projector
@Yaber Entertainment Projector
