YABER Pro U6 - Projectorhandleiding

Levenslange professionele ondersteuning van Yaber

Geachte klant,
Bedankt voor uw steun aan YABER! Lees, voordat u uw projector gebruikt, de handleiding aandachtig door. Mocht u problemen ondervinden, stuur dan een e-mail naar aftersales@yaber.com met uw bestelnummer en een korte uitleg van het probleem.

Ons team zal binnen 24 uur reageren met een snelle en effectieve oplossing.

Veel voorkomende problemen, zoals signaal- of geluidsproblemen, mislukte Bluetooth- of wifi-verbindingen, donkere vlekken of schokkerige animaties, kunnen vaak worden opgelost door eenvoudige aanpassingen aan de instellingen. U kunt er zeker van zijn dat al onze projectoren een rigoureus 100% inspectie- en verpakkingsproces hebben ondergaan vóór verzending.

Als u nog vragen of opmerkingen heeft, aarzel dan niet om contact met ons op te nemen. We verwelkomen de mogelijkheid om te verbeteren en garanderen dat we met u zullen samenwerken om een bevredigende oplossing te vinden.

Bedankt voor uw begrip en voor het kiezen van YABER!

Met vriendelijke groet, Het YABER-serviceteam.

TIPS

1. Plaats de projector niet in een te warme of te koude ruimte, omdat de hoge of lage temperatuur de levensduur van het apparaat verkort. De werkomgeving zou beter 5°C~35°C zijn.
2. De ventilatie is uitgerust voor de projector om stabiel te werken. Bedek de ventilatieopening niet met doek, deken of andere dingen. Steek niets in de opening van de projector, anders kan dit een kortsluiting of een elektrische schok aan uw apparaat veroorzaken en schade veroorzaken.
3. De projector moet strikt worden beschermd tegen sterke stoten, extrusie en trillingen. Probeer niet te bewegen en bij sterke stoten, extrusie en trillingen. Probeer niet te bewegen en de interne circuitfouten.
4. De lens, als kerncomponent van de projector, houdt rechtstreeks verband met de beeldscherpte en het effect. Overmatig stof erop heeft invloed op de beeldkwaliteit. De vuile lens moet worden afgeveegd met een zachte katoenen doek voor het oppervlak van de glazen lens. Er mogen geen harde doeken of schuurmiddelen worden gebruikt.

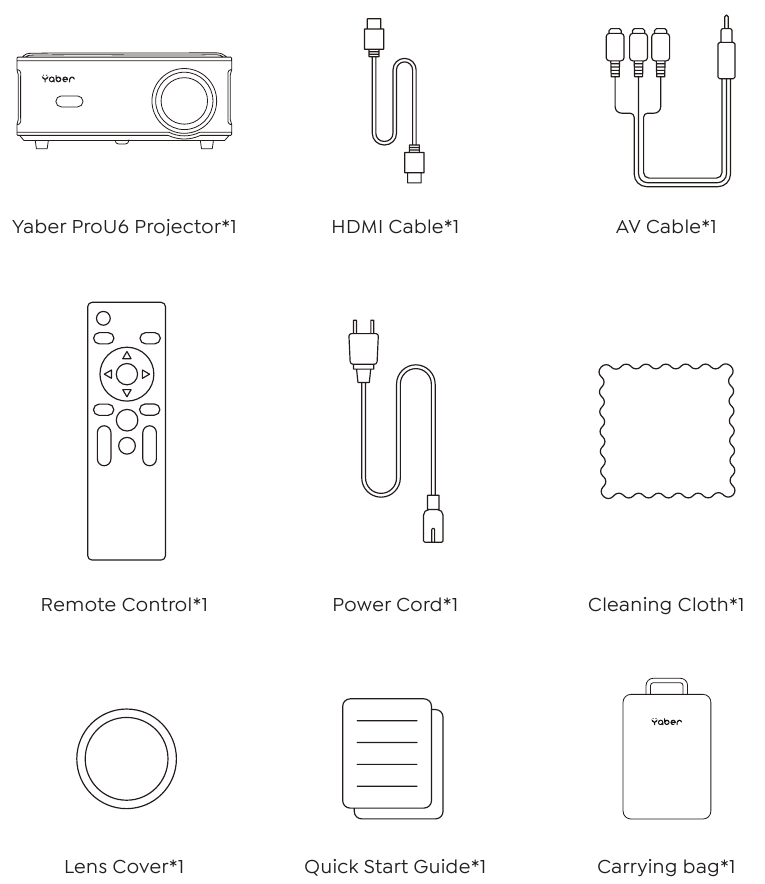

PAKKETLIJST

PROJECTORSPECIFICATIES

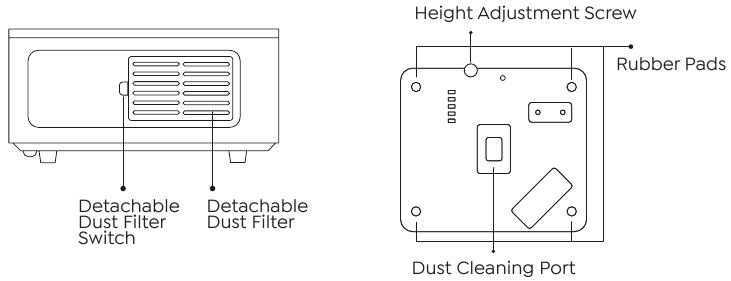

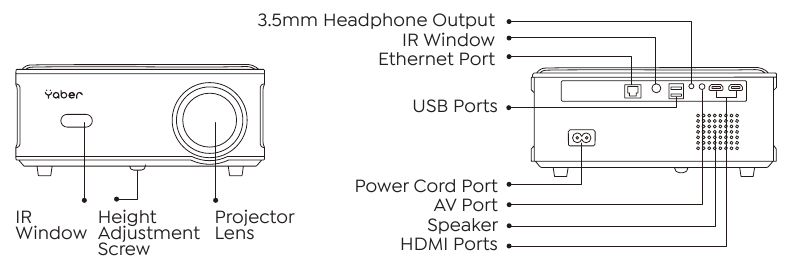

PROJECTOROVERZICHT

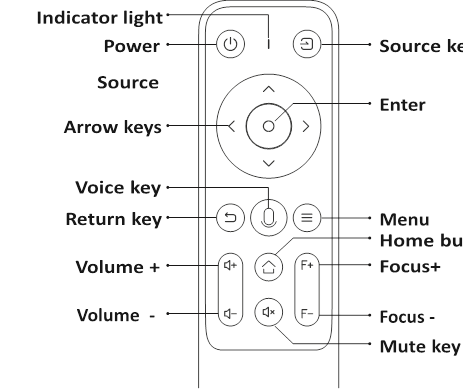

AFSTANDSBEDIENING

Opmerking:

1. Plaats 2 AAA-batterijen in de afstandsbediening voordat u deze gebruikt. Combineer geen nieuwe batterijen met oude in de afstandsbediening, omdat dit een storing kan veroorzaken als gevolg van onvoldoende stroomvoorziening.
2. Zorg er bij gebruik van de afstandsbediening voor dat de signaalzender van de afstandsbediening gericht is op de infraroodsignaalontvanger van de projector.
3. Als u de afstandsbediening gedurende langere tijd niet gebruikt, verwijder dan de batterijen om lekkage van de batterijen te voorkomen.

INSTALLATIE

Installatiemethode

De projector kan met een speciaal hangerframe aan het plafond worden gehangen en op het stabiele bureau worden geplaatst om het beeld te projecteren volgens de werkomgeving en -eisen. Bovendien kan de projector met de volgende methoden worden geïnstalleerd:

Projectieafstand en -grootte

De aanbevolen projectieafstand is ongeveer 8ft -10ft.

De beeldgrootte is afhankelijk van de afstand tussen de projector en het scherm, er kan 3% afwijking zijn tussen de hierboven vermelde gegevens. Verschillende instellingen veroorzaken verschillende afstanden.

Aan het plafond installeren

Opmerking: Schaf een universele plafondbevestiging voor projectoren aan en bevestig de projector met schroeven van 1/4 inch.

DE PROJECTOR GEBRUIKEN

De projector in-/uitschakelen

Sluit de projector aan op de voeding, de projector gaat naar de stand-bystand en het signaallampje op de behuizing brandt rood.

Inschakelen: Druk op de aan/uit-knop op de behuizing of de aan/uit-knop op de afstandsbediening en het indicatielampje wordt blauw om de werkstatus te activeren.

Uitschakelen: Druk in de werkstatus op de aan/uit-knop op de behuizing of de aan/uit-knop op de afstandsbediening, het indicatielampje verandert van blauw in rood en de projector wordt uitgeschakeld.

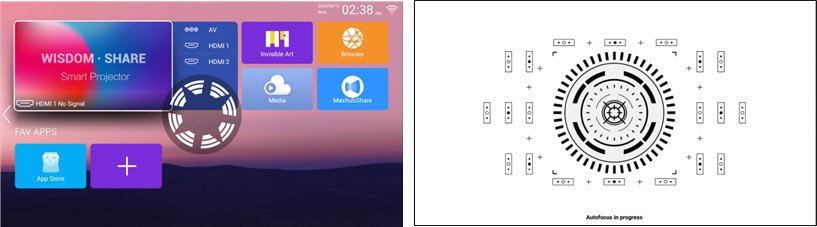

Focus aanpassen

* Wanneer u de ProU6-projector voor het eerst start, wacht dan geduldig 2-3 seconden, de projector past automatisch de focus aan. Als het beeld niet helder is, kunt u op de focusknop "F+", "F -" drukken om de brandpuntsafstand van de lens aan te passen, klik of houd de focusknop ingedrukt totdat het beeld helder is.

Opmerking: Als het nog steeds wazig is, probeer dan de projectieafstand aan te passen.

Keystone-correctie aanpassen

* Wanneer de ProU6-projector voor de eerste keer wordt gestart, zal de projector automatisch keystone-correctie uitvoeren. Of u kunt ook de digitale 4P keystone-correctie van de projector gebruiken om het beeld te veranderen in een rechthoek (verticaal en horizontaal). Raadpleeg voor details pagina XX van deze handleiding.

DE PROJECTOR INSTALLEREN

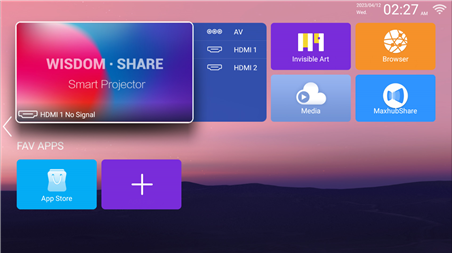

De startpagina van de projector is als volgt.

De bron van het in te voegen signaal selecteren

Selecteer de gewenste bron van het in te voegen signaal (AV/HDMI1/HDMI2) op de startpagina.

Opmerking: Als u het externe apparaat aansluit (zoals een tv-box, Fire TV Stick, dvd-speler, USB-flashdisk, computer enz.), moet u de bijbehorende signaalbron selecteren. Als u de verkeerde kiest, geeft de projector geen signaal weer.

USB-schijfinvoermodus

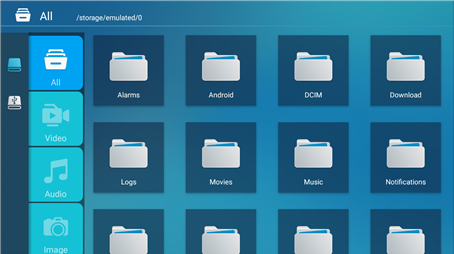

Video/Audio/Afbeelding/Office afspelen in de USB-schijfinvoermodus

1. Plaats de USB-schijf en selecteer het pictogram [Media]
2. Selecteer de optie [All/Video/Audio/Image]
3. Selecteer het gewenste bestand (of de map om de submap te openen) op de USB-schijf en druk vervolgens op de knop [OK] om het af te spelen.

Let op: De Yaber ProU6 projector ondersteunt USB-schijven om PPT-, Word- en Excel-bestanden direct af te spelen.

Warme tips: Als de projector de USB-schijf niet herkent, raadpleeg dan de volgende methoden om het probleem op te lossen.

Controleer of uw USB-schijf aan de volgende indelingen voldoet.

1. FAT32: 8G/16G/32G
2. NTFS: 64G

Zo niet, formatteer dan de USB-schijf. Voordat u de USB-schijf formatteert, moet u een back-up maken van alles wat op uw USB-schijf staat. Na deze stappen gaat alles voorgoed verloren.

Hoe converteer ik de USB-schijfindeling naar de FAT32-indeling?

1. Sluit uw usb-schijf aan op de USB-poort van de computer.
2. Open File Explorer en klik met de rechtermuisknop op het station.
3. Kies Formatteren.
4. Kies in de vervolgkeuzelijst Bestandssysteem de FAT32-indeling.
5. Klik op Start en sluit dit venster wanneer u klaar bent.

Als het probleem nog steeds niet is opgelost, stuur uw probleem dan naar dit e-mailadres: aftersales@yaber.com

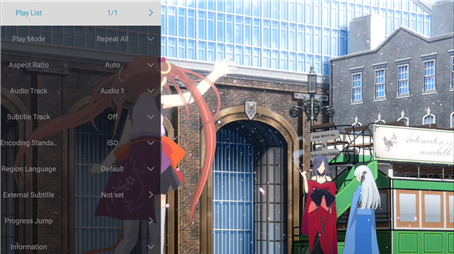

Afspeelinterface

Selecteer de gewenste bron van het in te voegen signaal (AV/HDMI1/HDMI2) op de startpagina.

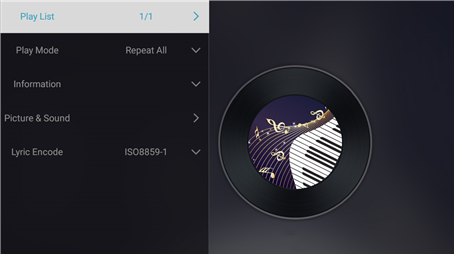

Muziek afspeelinterface

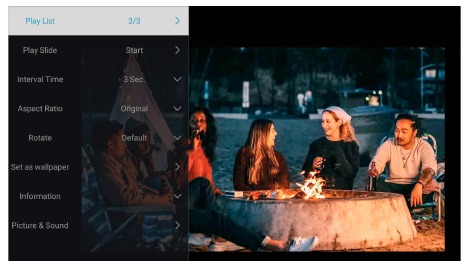

Afbeelding afspeelinterface

WiFi-instelling

Draadloze verbinding
Warme tips:

1. De vloeiendheid van schermspiegeling met een draadloze verbinding wordt beïnvloed door de netwerkomgeving. Een bandbreedte van 100 Mbit of meer wordt aanbevolen bij het gebruik van schermspiegeling.
2. Zorg ervoor dat uw mobiele apparaat zich dicht bij de projector bevindt wanneer u een draadloze verbinding gebruikt. Een afstand van maximaal 1 meter wordt aanbevolen.
3. Sommige mobiele apparaten ondersteunen mogelijk geen schermspiegeling vanwege de compatibiliteit.
4. Neem bij vragen gerust contact op met YABER via aftersales@yaber.com.

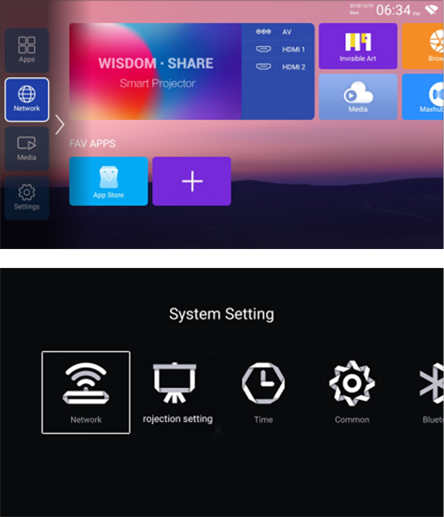

iOS Cast (voor iOS-apparaten)

1. Ga naar de startpagina - Druk op de linkerknop - Selecteer het menu [ Network (Netwerk) ] - Selecteer [ Wireless Net Mode (Draadloze netwerkmodus) ] - Selecteer uw WiFi-thuisnetwerk in de lijst - Verbind de Yaber ProU6 projector met uw WiFi-thuisnetwerk

2. Selecteer het menu [ Settings (Instellingen) ] op uw iOS-apparaat - Schakel de functie [ Wi -Fi ] in - Verbind uw iOS-apparaat met hetzelfde thuisnetwerk als de projector.
3. Open het [ Control Center (Bedieningspaneel) ] op uw iOS-apparaat - Selecteer de functie [ Screen Mirroring (Schermspiegeling) ] - Selecteer en verbind de iOS Cast-ontvanger met de naam [ TV -XXXX ] - uw iOS-apparaatscherm wordt na 3 seconden op het projectiescherm weergegeven.

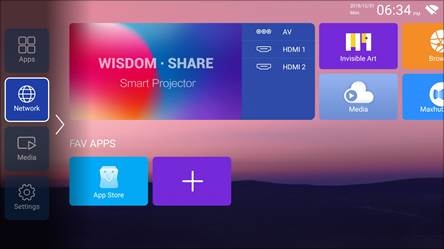

Miracast (voor Android-apparaten)

1. Zorg ervoor dat de Yaber ProU6 projector en uw Android-apparaat zijn verbonden met dezelfde wifi, de bewerkingen verwijzen naar [1] en [2] van iOS Cast (voor iOS-apparaat)

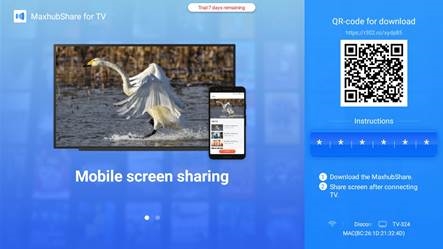

2. Ga naar start - Selecteer de [ MaxhubShare ]-app - Druk op de knop OK om de [ MaxhubShare ]-app te openen.

3. Scan de QR-code en download de app op uw Android-apparaat
4. Open de [MaxhubShare]-app op uw Android-apparaat - Selecteer de tv met de naam [ TV -XXXX ] - Het scherm van uw Android-apparaat wordt na 3 seconden op het projectiescherm weergegeven.


Opmerking:

1. Verschillende merken Android-telefoons hebben verschillende bewerkingen voor het selecteren van Screen Mirroring Display, raadpleeg de handleiding van uw telefoon. [ Multiscreen/Wireless display/WLAN display/ Screen mirroring/Wireless projection/Smart view enz. ]
2. Niet alle Android-telefoons ondersteunen deze functie. Zorg ervoor dat het wordt ondersteund voordat u het gebruikt.

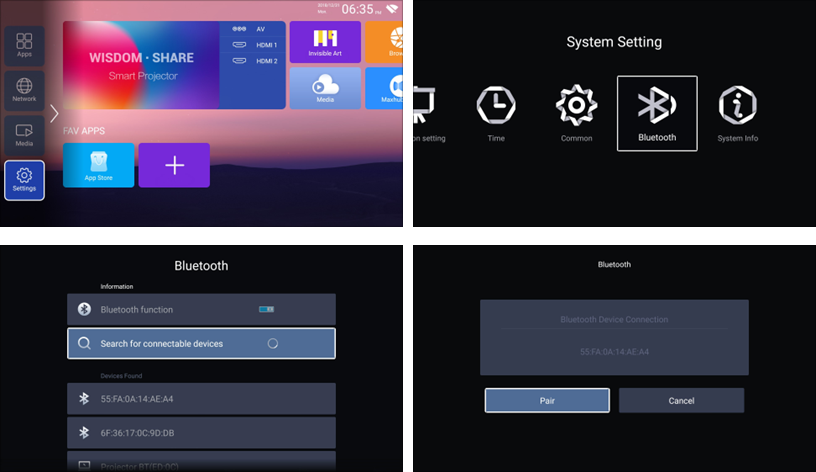

Bluetooth-instelling

Ga naar de startpagina - - Selecteer het menu [] - - Selecteer de optie [ Bluetooth ] - - Open de Bluetooth-functie en uw Bluetooth-apparaat - - Scan de Bluetooth-apparaten in de buurt automatisch - - Kies het gewenste Bluetooth-apparaat - - het wordt automatisch gekoppeld en verbonden.

Opmerking:

1. De Yaber ProU6 projector is compatibel met de Bluetooth-headsets, Bluetooth-luidsprekers en Air Pods, maar niet met de Bluetooth-toetsenborden of Bluetooth-telefoons.
2. Als u vragen heeft, neem dan gerust contact met ons op via aftersales@yaber.com

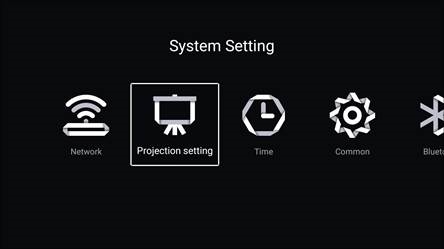

Projectorsysteeminstelling

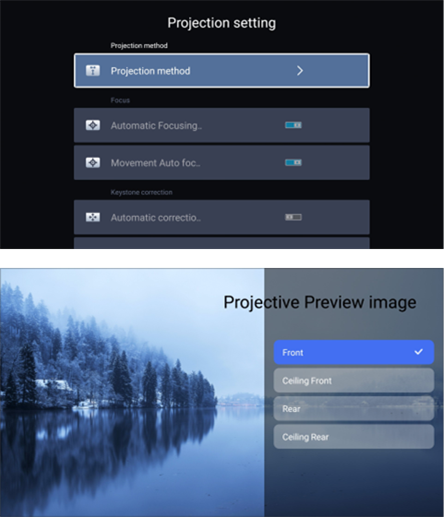

Projectiemodus

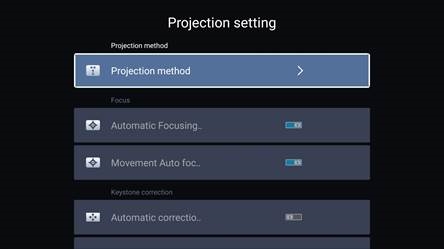

Scherpstelling

Automatisch scherpstellen na opstarten

Schakel deze knop in en wacht bij het starten van de projector geduldig 2-3 seconden, de projector stelt automatisch scherp na het inschakelen.

Automatische scherpstelling bij beweging

Schakel deze knop in en de projector stelt automatisch scherp bij het veranderen van positie.

Let op:

1. Gebruik autofocus wanneer u uw projector instelt of wanneer u de scherpstelling van uw beeld snel moet aanpassen.
2. Gebruik de handmatige scherpstelmodus wanneer u meer controle nodig heeft over de scherpstelling van uw beeld. Houd de scherpstelknop "F+", "F -" lang ingedrukt totdat het beeld helder is.

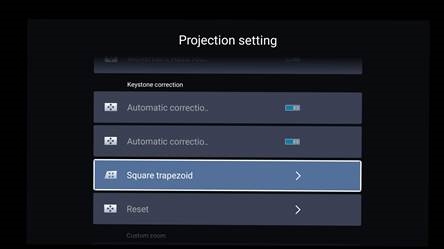

Keystone-correctie

Automatische correctie na opstarten

Schakel deze knop in en wacht bij het starten van de projector geduldig 2-3 seconden, de projector past de keystone automatisch aan.

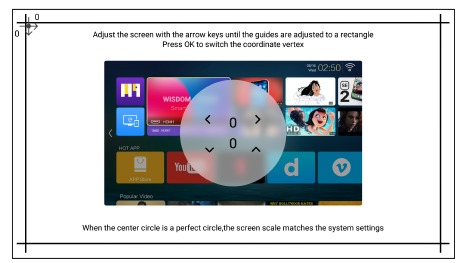

Automatische correctie na verplaatsing

Schakel deze knop in en de projector voert automatisch keystone-correctie uit bij het veranderen van positie.

Let op: Als u niet tevreden bent met het automatisch gecorrigeerde beeld en het projectiescherm niet rechthoekig is, kunt u het aanpassen met 4-punts keystone-correctie.

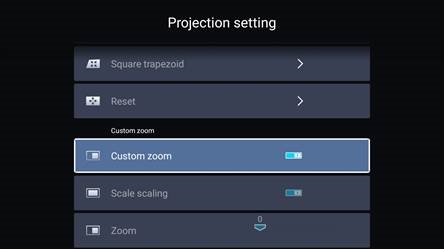

Zoom

* Selecteer de optie [Custom Zoom (Aangepaste zoom)], druk op de knop "OK" op de afstandsbediening om het submenu [Scale scaling (Schaal schalen)] te openen, druk op de toets "OK" om deze knop te selecteren om een menu met drie niveaus te openen [Zoom], u kunt de projectiegrootte aanpassen door de parameters aan te passen, het zoombereik is 50% — 100%.

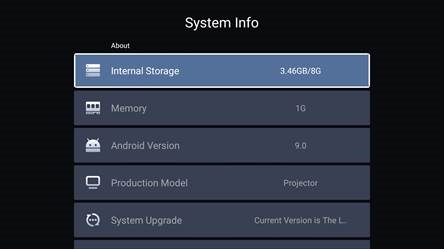

Systeemupdate

Ga naar de startpagina - - Selecteer het menu [ Setting (Instelling) ] - - Selecteer de optie [ System Info (Systeeminformatie) ] - - Selecteer [ System Upgrade (Systeemupgrade) ]

Let op: Als de software momenteel de nieuwste is, hoeft u de software niet te upgraden. Als u tijdens het upgradeproces vragen heeft, neem dan gerust contact met ons op via aftersales@yaber.com

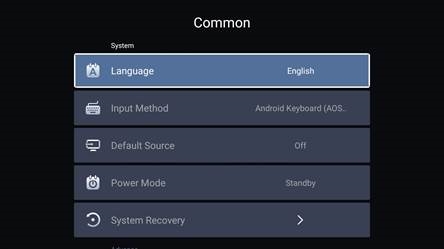

Algemeen

Signaallijnen aansluiten

De Yaber ProU6-projector heeft 7 interfaces: HDMI-poort*2/ USB-poort*2/ 3,5 mm hoofdtelefoonuitgang*1/ Netwerkpoort*1/ AV-poort*1. Selecteer de juiste poort om uw apparaat aan te sluiten (PC, dvd-speler, Fire TV stick, tv-box, soundbar, USB-schijf, PS4 enzovoort).

1. Apparaten aansluiten via de HDMI-poorten
   1. Sluit uw Fire TV stick (of PC, tv-box, PS4 enzovoort) aan op de HDMI-poort van de projector;
   2. Ga naar de startpagina om de bijbehorende HDMI als signaalbron te selecteren.

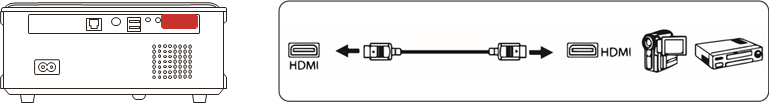

2. Aansluiten op de dvd-speler
   1. Schakel uw dvd-speler en de projector in;
   2. Sluit de dvd-speler en de projector aan met de HDMI-kabel.
   3. Ga naar de startpagina om de bijbehorende HDMI als signaalbron te selecteren.

Opmerking: Als de projector via de HDMI-kabel op de dvd-speler is aangesloten en er geen geluid is, kan het zijn dat het uitgangssignaal van de HDMI-poort van de dvd-speler niet compatibel is met HDCP. Probeer uw soundbar/speaker aan te sluiten.

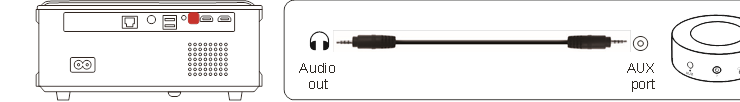

3. Aansluiten op de soundbar/speaker
   Als uw speaker een AUX-poort heeft, gebruik dan uw 3,5 mm audiokabel om de projector en uw speaker aan te sluiten zoals op de afbeelding wordt weergegeven. Ga naar de startpagina om [ AV ] (AV) als signaalbron te selecteren.

4. Aansluiten op de computer
   1. Sluit de computer en de ProU6-projector aan met de HDMI-kabel (meegeleverd).
   2. Selecteer de HDMI-bron om bestanden op uw computer te projecteren;

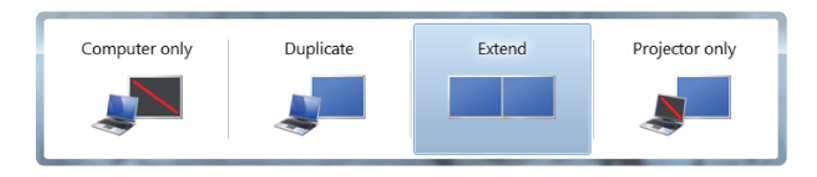

   3. Houd op uw laptop de toetsen "Win+P" ingedrukt om uw weergavemodus te wijzigen.


Alleen computer: dit is de standaardoptie: wordt alleen op de hoofdmonitor weergegeven.

Dupliceren: zorgt ervoor dat alle monitoren hetzelfde weergeven, waarbij het bureaublad op elke monitor wordt gedupliceerd.

Uitbreiden: zorgt ervoor dat al uw monitoren als één grote monitor fungeren, waarbij het bureaublad over alle monitoren wordt uitgerekt.

Alleen projector: wordt alleen weergegeven op de secundaire monitor, zoals een projector. U kunt de schermresolutie wijzigen in de modus Alleen projector.

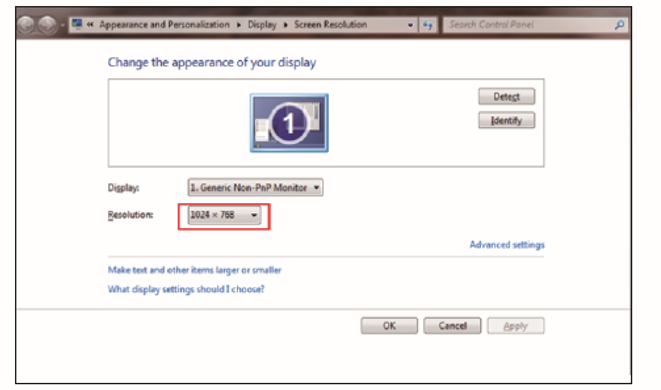

Stap: Start > Configuratiescherm > Vormgeving en persoonlijke instellingen > Schermresolutie aanpassen

Waar kunt u meer hulp krijgen?
service@yaber.com
aftersales@yaber.com
www.yaberglobal.com
@Yaber Entertainment Projector
@Yaber Entertainment Projector

Referenties

• Yaber Entertainment Projector

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download YABER Pro U6 - Projectorhandleiding
