YABER Buffalo Pro U7 - 1080P Projector Handleiding

YABER Levenslange Professionele Ondersteuning

Beste klant,
Hartelijk dank voor uw steun aan YABER!
Lees deze handleiding aandachtig door voordat u de projector gebruikt. Als u problemen ondervindt, stuur dan een e-mail met uw bestelnummer en het probleem naar aftersales@yabertech.com. We zullen binnen 24 uur een snelle oplossing bieden.
Veel problemen kunnen eenvoudig worden opgelost door instellingen aan te passen, zoals geen signaal, geen geluid, Bluetooth-verbinding mislukt, WiFi-verbinding mislukt, donkere vlekken, schokkerige animatie, enz. We beloven dat alle projectoren voor verzending 100% zorgvuldig zijn gecontroleerd en verpakt.
Als u vragen heeft, neem dan contact met ons op zodat het probleem kan worden opgelost. En geef ons de mogelijkheid om te verbeteren. We garanderen dat we u een bevredigende oplossing zullen bieden.
Bedankt voor uw begrip! YABER Service Team

TIPS:

1. Plaats de projector niet in een te warme of te koude ruimte, omdat de hoge of lage temperatuur de levensduur van het apparaat verkort. De werkomgeving is bij voorkeur 5℃~35℃.
2. Als er zwarte vlekken op het projectiescherm zitten, maak je geen zorgen, neem dan contact op met aftersales@yabertech.com via e-mail, we kunnen je een video sturen over hoe je het stof kunt verwijderen.
3. De ventilatie is voorzien zodat de projector stabiel kan werken. Bedek de ventilatieopening niet met doek, deken of andere dingen. Steek niets in de gleuf van de projector, anders kan dit een kortsluiting of een elektrische schok aan uw apparaat veroorzaken en schade veroorzaken.
4. De projector moet strikt worden beschermd tegen sterke impact, extrusie en trillingen. Probeer niet te bewegen en bij sterke impact, extrusie en trillingen. Probeer niet te bewegen en de interne circuitfouten.
5. De lens, als het belangrijkste onderdeel van de projector, is rechtstreeks gerelateerd aan de beeldscherpte en het effect. Overmatig stof erop heeft invloed op de beeldkwaliteit. De vuile lens moet worden afgeveegd met een zachte katoenen doek voor het oppervlak van de glazen lens. Er mogen geen harde doeken of schuurmiddelen worden gebruikt.

PAKKETLIJST

• Buffalo Pro U7 Projector*1
• HDMI-kabel*1
• Reinigingsset*1
• Afstandsbediening*1
• 3-in-1 AV-kabel
• Snelstartgids*1
• Stroomkabel*1
• Lensdop*1
• Draagtas*1

PROJECTOR SPECIFICATIES

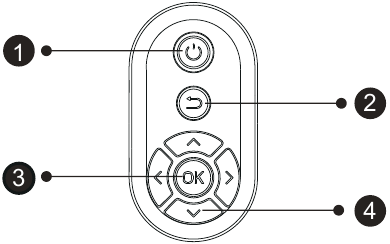

PROJECTOR OVERZICHT

1. Power Key (Aan/Uit-knop)
2. Back (Terug)
3. OK Key (OK-knop)
4. Arrow Key (Pijltoets)

AFSTANDSBEDIENING

1. Power (Aan/Uit)
2. Source (Bron)
3. Arrow keys (Pijltoetsen)
4. Menu
5. Homepape (Startpagina)
6. Volume + (Volume +)
7. Volume - (Volume -)
8. Mute (Dempen)
9. Picture flip (Beeld omdraaien)
10. Confirmation key (Bevestigingstoets)
    (Play (Afspelen) and Pause (Pauze))
11. Back (Terug)
12. Previous (Vorige)
13. Next (Volgende)

1		Turn on/off the power (Schakel de stroom in/uit)
2		Select the input signal source (Selecteer de ingangssignaalbron)
3		Used to adjust the parameter of the projector in the menu mode (Wordt gebruikt om de parameter van de projector in de menumodus aan te passen)
4		Press once: Operate picture and sound settings in AV or HDMI Mode (Eenmaal drukken: Bedien de beeld- en geluidsinstellingen in AV- of HDMI-modus) Press twice in succession: select 16:9/4:3 projection (Twee keer achter elkaar drukken: selecteer 16:9/4:3 projectie)
5		Enter the home page (Ga naar de startpagina)
6		Volume up (Volume omhoog)
7		Volume down (Volume omlaag)
8		Close the sound (Sluit het geluid)
9		Picture flips (Beeld omdraaien)
10		Confirm the option/Play (Afspelen) or pause (pauzeer) the video
11		Return to the previous menu (Keer terug naar het vorige menu)
12		Switch to the previous video (Schakel over naar de vorige video)
13		Switch to the next video (Schakel over naar de volgende video)

Note (Opmerking):

1. Installeer 2 AAA-batterijen in de afstandsbediening voordat u deze gebruikt. Combineer geen nieuwe batterijen met oude in de afstandsbediening, dit kan een storing veroorzaken als gevolg van onvoldoende stroomtoevoer.
2. Wanneer u de afstandsbediening gebruikt, moet u ervoor zorgen dat de signaalzender van de afstandsbediening gericht is op de infrarood signaalontvanger van de projector.
3. Als u de afstandsbediening gedurende langere tijd niet gebruikt, verwijder dan de batterijen om lekkage van de batterijen te voorkomen.

INSTALLATIE

Installatiemethode

De projector kan aan het plafond worden gehangen met een speciaal ophangframe en op een stabiel bureau worden geplaatst om het beeld te projecteren volgens de gebruiksomgeving en vereisten. Daarnaast kan de projector met de volgende methoden worden geïnstalleerd:

1. Frontprojectie Plafondmontage

2. Achterprojectie Plafondmontage

3. Frontprojectie Bureumontage

4. Achterprojectie Bureumontage


Houd de projector op een hoogte waarbij de lens axiaal symmetrisch is aan het scherm. Als dit niet mogelijk is, gebruik dan de keystone-correctiefunctie om het projectiebeeld aan te passen.
Als u een gratis projectiescherm wilt ontvangen, neem dan contact met ons op via aftersales@yabertech.com

De aanbevolen projectieafstand is ongeveer 10,8 ft, de kortste projectieafstand is 4,0 ft.
De beeldgrootte is afhankelijk van de afstand tussen de projector en het scherm, er kan een afwijking van 3% zijn tussen de hierboven vermelde gegevens. Verschillende instellingen veroorzaken verschillende afstanden.

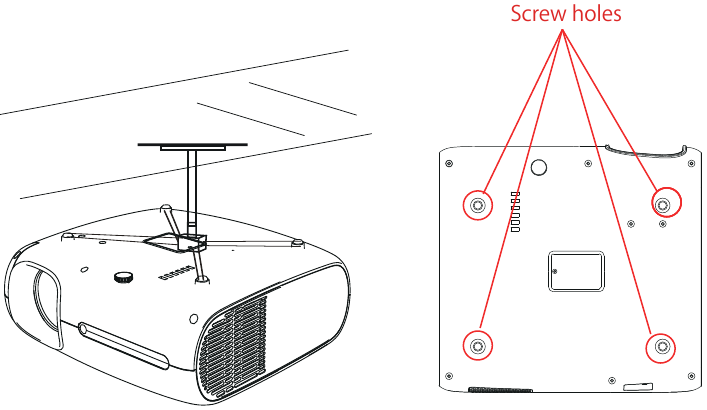

Installatie aan het plafond

1. Koop een universele plafondbeugel voor projectoren;
2. Verwijder de vier rubberen pads aan de onderkant van de projector, u ziet de schroefgaten en gebruikt de M5*11mm schroeven voor het installeren van het plafond, en installeer het vervolgens.

PROJECTOR STARTEN

1. Druk op de aan/uit-knop op de afstandsbediening of projector, het indicatielampje wordt blauw;
2. Pas de focusring van de projector aan om de beste beeldprestaties te krijgen; (Als het nog steeds wazig is, probeer dan de projectieafstand aan te passen.)
3. Gebruik de keystone-functie van de projector om een rechthoekig projectiescherm te krijgen;
4. Sluit het externe apparaat (smartphone, iPad, Fire TV, TV-box, dvd-speler, computer, enz.) aan op de bijbehorende interfaces van de projector, zorg ervoor dat u de juiste bron selecteert. Als u niet de juiste bron selecteert, kan de projector het signaal niet detecteren;.
5. Selecteer het "" menu, ga naar [Other Setting] (Andere instelling), dan kunt u de optie [Language Setting] (Taalinstelling) selecteren om uw gewenste taal in te stellen.

BEELDAANPASSING

Wanneer u de projector voor het eerst gebruikt, wordt er normaal gesproken een onduidelijk beeld weergegeven. Dit komt doordat de lens niet scherp is of de verkeerde trapeziuminstelling.
Volg de onderstaande stappen om dit te corrigeren:

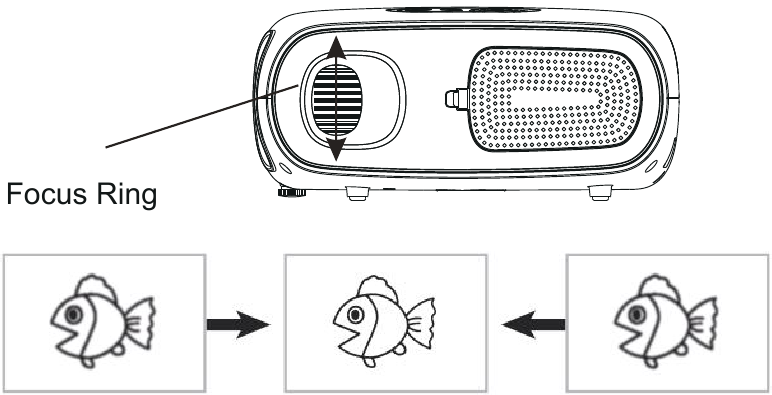

1. Focus Adjustment (Focus aanpassing)

   Draai langzaam aan de focusring of lens. Controleer tegelijkertijd zorgvuldig het focuspunt. Het beste focuspunt voor de lens is waar het beeld het meest helder is.
   Opmerking: Als het nog steeds wazig is, probeer dan de projectieafstand aan te passen.
2. Digital 4D Keystone Correction (Digitale 4D Keystone correctie).
   Gebruik de digitale 4D keystone-correctie van de projector om het beeld rechthoekig (verticaal en horizontaal) te maken.

DE PROJECTOR INSTELLEN

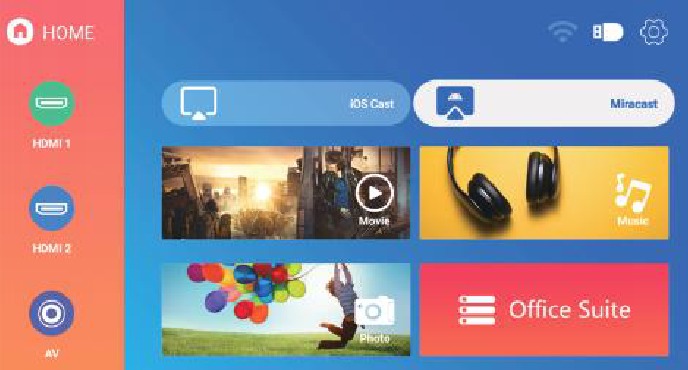

De startpagina van de projector is als volgt.

Selecteer de in te voegen signaalbron

Selecteer de gewenste in te voegen signaalbron (HDMI1/HDMI2/AV) op de startpagina

USB-schijf invoermodus

Film/Muziek/Foto/Office Suite afspelen in de USB-schijf invoermodus

1. Plaats de USB-schijf, het [USB]-pictogram van de startpagina wordt wit.
2. Selecteer de optie [ Movie/Music/Photo/Office Suite] (Film/Muziek/Foto/Office Suite).
3. Selecteer het gewenste bestand (of de map om naar de submap te gaan) op de USB-schijf en druk vervolgens op de knop [ OK ] (OK) om het af te spelen.


PS:

1. De Buffalo Pro U7 geüpgradede projector ondersteunt het direct afspelen van PPT-, Word- en Excel-bestanden via een U-schijf.
2. Als u het [Movie]-menu (Film) opent, kunt u alleen de video afspelen. Hetzelfde geldt voor de andere 3 opties.

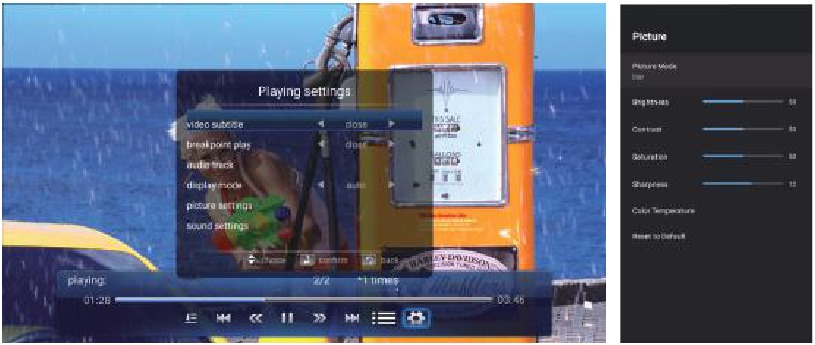

Afspeelinterface

Menu	Functie
	Selecteer de afspeelmodus (map afspelen/enkele cyclus/map herhalen)
	Schakel over naar de vorige video
	Snel terugspoelen, spoelt de video snel terug tijdens het afspelen. De terugspoelsnelheid varieert van 2X tot 32X
	Speel de huidige video af of pauzeer deze
	Snel vooruitspoelen, duwt de video snel vooruit tijdens het afspelen. De voorwaartse snelheid varieert van 2X tot 32X
	Schakel over naar de volgende video
	Selecteer alle afspeellijsten in de huidige map
	Afspeelinstellingen
Afspeelinstellingen	Inclusief	Functie
Video ondertiteling	sluiten, intern, extern	Stel meerdere modi van video-ondertitels in
Onderbrekingspunt afspelen	sluiten, openen	U kunt instellen dat de video verdergaat vanaf het punt waar deze is gestopt
Audiospoor	Audiospoor	U kunt de audio-informatie bekijken
Weergavemodus	16:9, volledig, over, automatisch, 4:3	U kunt de beeldverhouding van de video instellen
Beeldinstellingen	Beeldmodus, kleurtemperatuur, terugzetten naar standaard	U kunt de beeldinformatie instellen
Geluidsinstellingen	Geluidsstijl, equalizer detail, terugzetten naar standaard	U kunt de geluidsinformatie instellen
Menu	Inhoud	Modus	Functie
Beeldmodus	Gebruiker/Standaard/Levendig/Sport/Film/Game/Energiebesparing	Helderheid	Wijzig de beeldparameters in het bereik 0-100
		Contrast
		Verzadiging
		Scherpte
Geluidsstijl	Gebruiker/Standaard/Levendig/Sport/Film/Muziek/Nieuws	Balans	Wijzig de geluidsparameters in het bereik 0-100
		Bas
		Treble

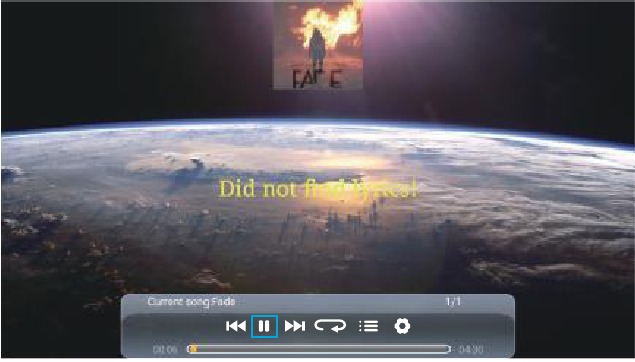

Muziek afspeelinterface

Menu	Functie
	Schakel over naar het vorige nummer.
	Speel het huidige nummer af of pauzeer het.
	Schakel over naar het volgende nummer.
	Herhaal het nummer.
	Selecteer de muzieklijst.
	Stel de geluidsinformatie in.

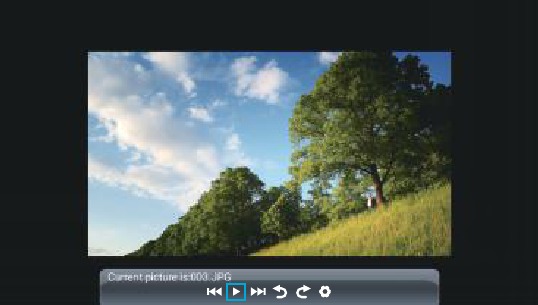

Foto afspeelinterface

Menu	Functie
	Schakel over naar de vorige foto.
	Pauzeer de automatische afspeelmodus van een foto.
	Schakel over naar de volgende foto.
	Draai de foto 90° naar links.
	Draai de foto 90° naar rechts.
	Stel de foto informatie in.

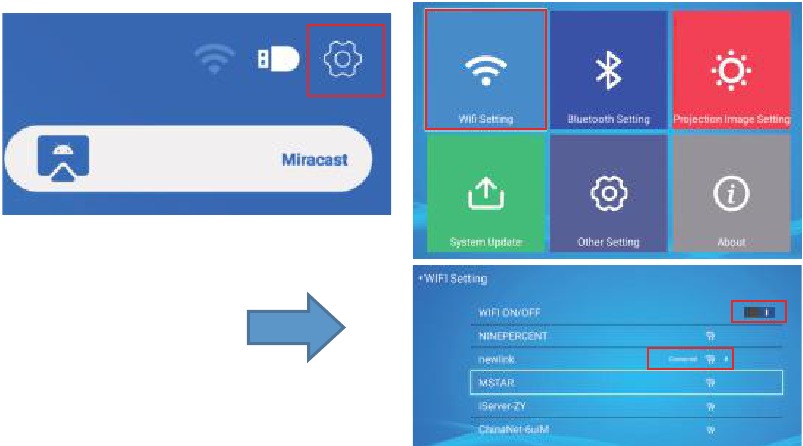

WiFi-instellingen

Draadloze verbinding
Waarschuwingen:

1. De vloeiendheid van schermspiegelen met een draadloze verbinding wordt beïnvloed door de netwerkomgeving. Een bandbreedte van 100 Mbit of meer wordt aanbevolen bij het gebruik van schermspiegelen.
2. Zorg ervoor dat uw mobiele apparaat zich dicht bij de projector bevindt bij het gebruik van een draadloze verbinding. Een afstand van minder dan 1 meter wordt aanbevolen.
3. Sommige mobiele apparaten ondersteunen mogelijk geen schermspiegelen vanwege de compatibiliteit.
4. Als u vragen heeft, kunt u gerust een e-mail sturen naar YABER via aftersales@yabertech.com

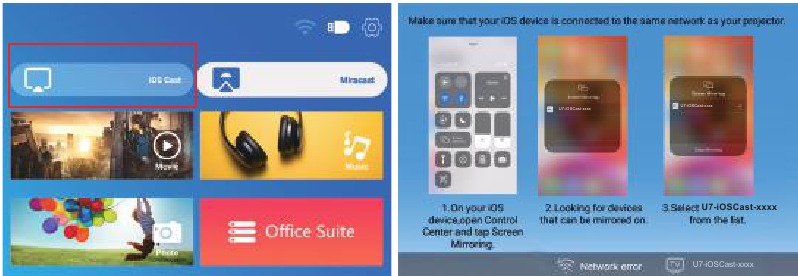

iOS Cast (voor iOS-apparaten)

1. Ga naar de startpagina -- Selecteer het [] menu -- Selecteer het [ WiFi Setting ] menu -- Open de WiFi-functie -- Selecteer uw thuis-WiFi uit de lijst -- Verbind de Buffalo Pro U7-projector met uw thuis-WiFi.

2. Terug naar de startpagina -- Selecteer het [ iOS Cast ] menu -- Druk op de OK-knop om het [ iOS Cast ] menu te openen.

3. Selecteer het [ Settings ] menu (Instellingen) op uw iOS-apparaat -- Schakel de [ Wi-Fi ] functie in -- Verbind uw iOS-apparaat met hetzelfde thuisnetwerk als de projector.
4. Open het [ Control Center ] (Bedieningspaneel) op uw iOS-apparaat -- Selecteer de [ Screen Mirroring ] (Schermreproductie) functie -- Selecteer en verbind de iOS Cast-ontvanger met de naam [ U7-iOSCast-xxxx ] -- het scherm van uw iOS-apparaat wordt na 3 seconden op het projectiescherm weergegeven.

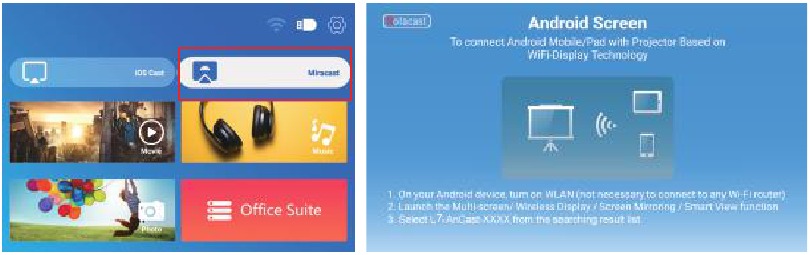

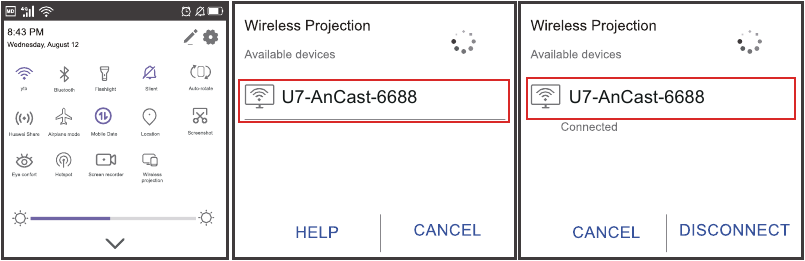

Miracast (voor Android-apparaten)

1. Ga naar de startpagina -- Selecteer het [Miracast] menu -- Druk op de OK-knop om de [Miracast] interface te openen.

2. Selecteer het [Settings] menu (Instellingen) op uw Android-apparaat -- Selecteer de [Screen mirroring] functie (Scherm spiegelen) -- Selecteer uw Miracast-ontvanger met de naam [U7-AnCast-XX] -- het scherm van uw Android-apparaat wordt na 3 seconden op het projectiescherm weergegeven.

3. Tik op uw Android-apparaat op [Settings] (Instellingen) - [WLAN Display] - Zet [Wi-Fi] AAN, verbind uw thuis-WiFi.

Opmerking:

1. Verschillende merken Android-telefoons hebben verschillende bewerkingen voor het selecteren van Screen Mirroring Display, raadpleeg de handleiding van uw telefoon. [Multiscreen/Wireless display/WLAN display/Screen mirroring/Wireless projection/Smart view etc.]
2. Niet alle Android-telefoons ondersteunen deze functie. Zorg ervoor dat deze wordt ondersteund voor gebruik.

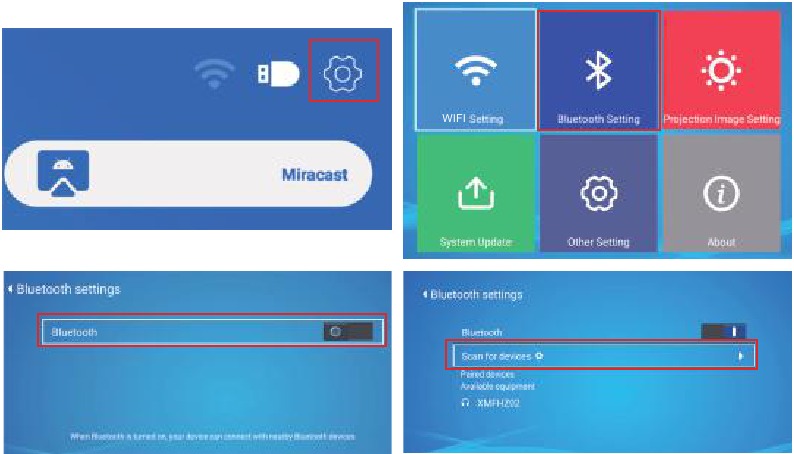

Bluetooth-instellingen

Ga naar de startpagina -- Selecteer het [] menu -- Selecteer de [Bluetooth Setting] optie (Bluetooth-instelling) -- Open de Bluetooth-functie en uw Bluetooth-apparaat -- Scan automatisch de Bluetooth-apparaten in de buurt -- Kies het gewenste Bluetooth-apparaat -- het zal automatisch worden gekoppeld en verbonden.

Opmerking:

1. De Buffalo Pro U7-projector is compatibel met Bluetooth-headsets, Bluetooth-speakers en Airpods, maar niet met Bluetooth-toetsenborden of Bluetooth-telefoons.2.Als u vragen heeft, kunt u gerust een e-mail sturen naar YABER via: aftersales@yabertech.com

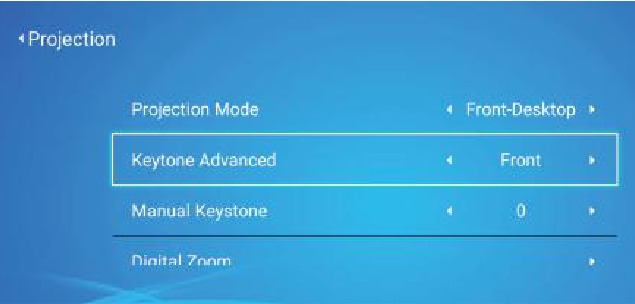

Projector beeldinstellingen

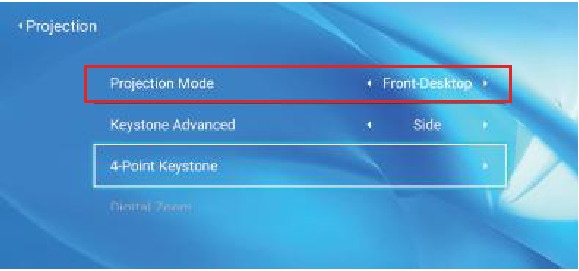

Projectiemodus

1. Front projection Ceiling mount (Plafondmontage met projectie aan de voorkant)

2. Rear projection Ceiling mount (Plafondmontage met projectie aan de achterkant)

3. Front projection Desk mount (Bureaumontage met projectie aan de voorkant)

4. Rear projection Desk mount (Bureaumontage met projectie aan de achterkant)


Keystone Advanced & 4-Punts Keystone

Verticale Keystone-correctie

1. Selecteer de [ Front ] optie (Voor) in het [ Keystone Advanced ] menu, druk vervolgens op de knop om het [ Manual Keystone ] menu (Handmatige Keystone) te openen.

2. Als het projectiebeeld (1) weergeeft, druk dan op de knop op de afstandsbediening of projector om de verticale parameter (-50~0) te verhogen, totdat het projectiebeeld (2) wordt bereikt.
3. Als het projectiebeeld (3) weergeeft, druk dan op de knop op de afstandsbediening of projector, en verlaag de verticale parameter (0~50), totdat het projectiebeeld (4) wordt bereikt.

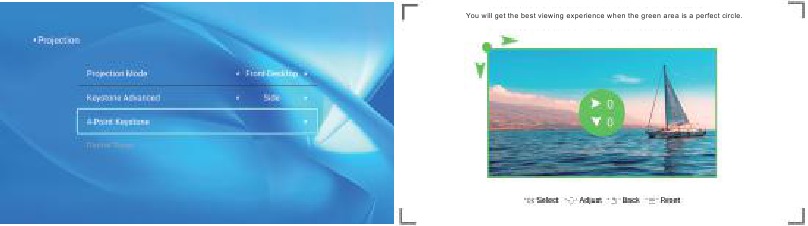

Horizontale & Verticale Keystone-correctie

Als het projectiescherm niet rechthoekig is, kan het worden aangepast door middel van 4-punts keystone-correctie.

1. Selecteer de [ Side ] optie (Zijkant) in het [ Keystone Advanced ] menu.
2. Druk op de knop om het [ 4-Point Keystone ] menu (4-Punts Keystone) te selecteren, druk vervolgens op de [ OK ] knop om het submenu te openen.

3. Blijf op de OK-knop op de afstandsbediening of projector drukken om het punt te selecteren.
4. Druk op de pijltjestoetsen op de afstandsbediening of projector om de horizontale of verticale parameters aan te passen, totdat het projectiescherm de gewenste rechthoek wordt.


: Blijf op de OK-knop op de afstandsbediening of projector drukken, totdat het positioneringspictogram op het gewenste punt verschijnt, laat de knop dan onmiddellijk los.
: Druk op de pijltjestoetsen op de afstandsbediening of projector om de horizontale of verticale parameters aan te passen.
: Druk op de toets op de afstandsbediening om terug te keren naar de vorige pagina.
: Druk op de toets op de afstandsbediening om de oorspronkelijke parameters te herstellen.

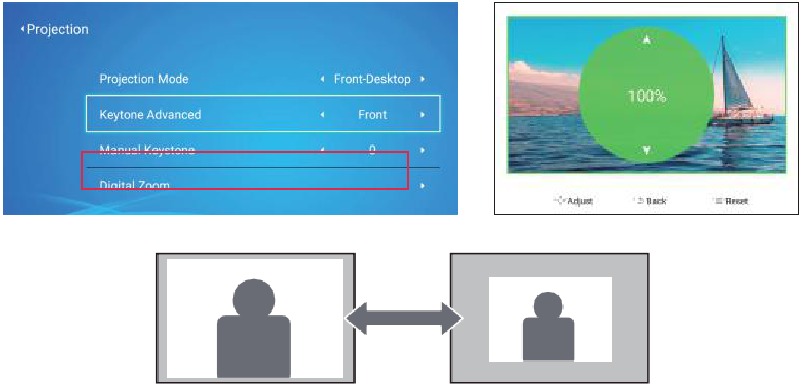

Digitale Zoom

1. Selecteer de [ Digital Zoom ] optie (Digitale Zoom) en druk op de OK-knop op de afstandsbediening of projector om het submenu te openen.
2. Door op de knop op de afstandsbediening of projector te drukken, kunt u de hoogte en breedte van de projectiegrootte tot 50% verminderen.

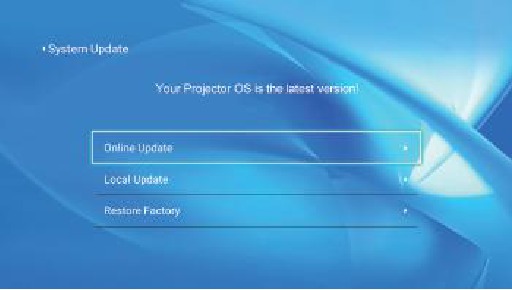

Systeemupdate

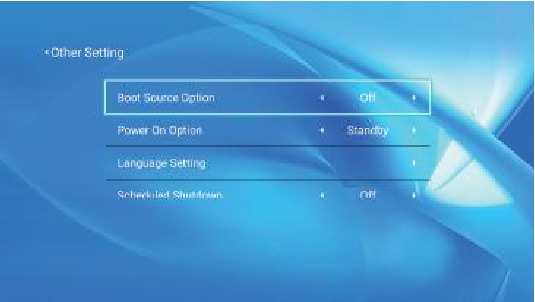

Andere instellingen

Over de Direct/Standby Power On Option (Direct/Standby Opstartoptie)
Direct Mode (Directe modus): Wanneer de projector wordt ingeschakeld, wordt de projector automatisch ingeschakeld.
Standby Mode (Standby-modus): Wanneer de projector wordt ingeschakeld, moet u op de knop op de afstandsbediening of projector drukken om de projector in te schakelen.

Over

SIGNAL LIJNAANSLUITING

De Buffalo Pro U7 projector heeft 6 interfaces, HDMI-poorten*2/ USB-poorten*2/ 3,5 mm hoofdtelefoonuitgang/ AV in. Selecteer de juiste aansluitpoort om uw apparaat aan te sluiten (PC, telefoon, DVD-speler, Soundbar, USB, PS4 enz.)

1. USB-schijf aansluiten
   1. Plaats de U-schijf in een van de twee usb-ingangspoorten;
   2. U kunt direct het opstartscherm op de startpagina openen, selecteer de optie [ Movie/Music/Photo/Office Suite]
   3. Selecteer het gewenste bestand (of ga naar de submap) op de USB-schijf en druk op de [ OK ]-knop om het af te spelen.
2. Sluit de apparaten aan via de HDMI-poorten
   1. Sluit uw TV-stick of laptop aan op een willekeurige HDMI-poort van de projector;
   2. Ga naar de startpagina om de bijbehorende HDMI1 of HDMI2 te selecteren als de signaalbron.

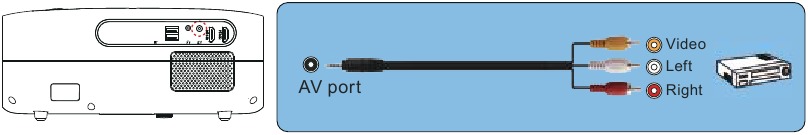

3. Aansluiten op de DVD-speler
   Gebruik de 3-in-1 AV-kabel in de verpakking
   1. Zet uw DVD-speler en de projector aan;
   2. Sluit de kleurrijke vrouwelijke connectoren aan op de RCA-kabel van uw DVD-speler met de 3-in-1 AV-kabel in de verpakking;
   3. Sluit de zwarte connector aan op de AV-poort van de projector, ga naar de startpagina om [ AV ] als signaalbron te selecteren.

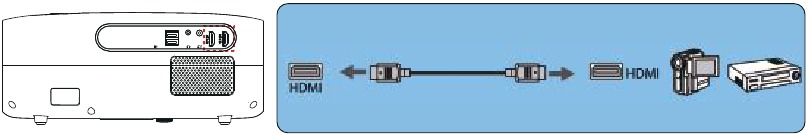

      Of sluit de DVD-speler aan met de HDMI-kabel in de verpakking.

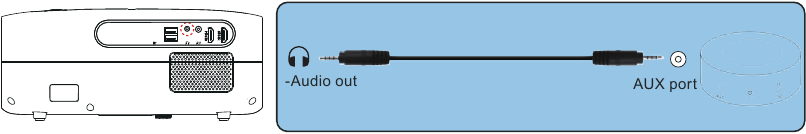

4. Aansluiten op de Soundbar/Speaker
   Als uw speaker een AUX-poort heeft, gebruik dan uw 3,5 mm audiokabel om de projector en uw speaker aan te sluiten zoals op de afbeelding te zien is, ga naar de startpagina om [ AV ] als signaalbron te selecteren.


VEILIG AFSLUITEN

1. Druk op de knop op de projector of afstandsbediening en druk vervolgens op de OK-toets om de projector uit te schakelen.
2. Haal de stekker van de projector uit het stopcontact.
3. Bedek de lens en bewaar de projector op een koele en droge plaats.

PROBLEEMOPLOSSING

De onderstaande problemen kunnen optreden tijdens het gebruik van uw projector. Raadpleeg de mogelijke factoren die het probleem kunnen veroorzaken om het probleem op te lossen.

1. Wanneer de aan/uit-schakelaar wordt ingeschakeld, werkt het indicatielampje niet.
   1. De stroom is mogelijk niet goed aangesloten.
   2. Controleer het oververhittingsbeveiligingssysteem.
2. De afstandsbediening communiceert niet met de projector.
   1. Is de aan/uit-schakelaar aan de achterkant van de projector in- of uitgeschakeld?
   2. Zijn de batterijen van de afstandsbediening leeg?
   3. Wordt het signaal tussen de afstandsbediening en IR belemmerd?
   4. Sterk licht direct op IR.
3. Geen beeld op het scherm.
   1. Is de kanaalinstelling correct?
   2. Is er een ingangssignaal?
   3. Is de ingangskabel goed aangesloten?
   4. Is in de PC-modus de vernieuwingsfrequentie > 75KHz?
4. Blauw scherm, geen beeld, geen geluid.
   Zijn de ingangskabels goed aangesloten?
5. Beeld goed, geen geluid.
   1. Zijn de ingangskabels goed aangesloten?
   2. Volume op minimum of op "Mute" (Dempen).
6. Kan de films niet afspelen.
   1. Is de indeling van de video correct?
   2. Zijn bestanden beschadigd?
   3. Is het apparaat kapot?
7. Er is beeld, geen geluid?
   Het decodersysteem komt niet overeen.
8. Kan geen apparaten vinden wanneer aangesloten op een harde schijf of flashstation.
   Controleer of het apparaat kapot is.
9. Automatisch uitschakelen na een tijdje werken.
   1. De projectorventilatie is geblokkeerd.
   2. Het oververhittingsbeveiligingssysteem.

www.yabertech.com
aftersales@yabertech.com
@Yaber Entertainment Projector

Referenties

• Yaber Entertainment Projector

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download YABER Buffalo Pro U7 - 1080P Projector Handleiding

Beschikbare talen
