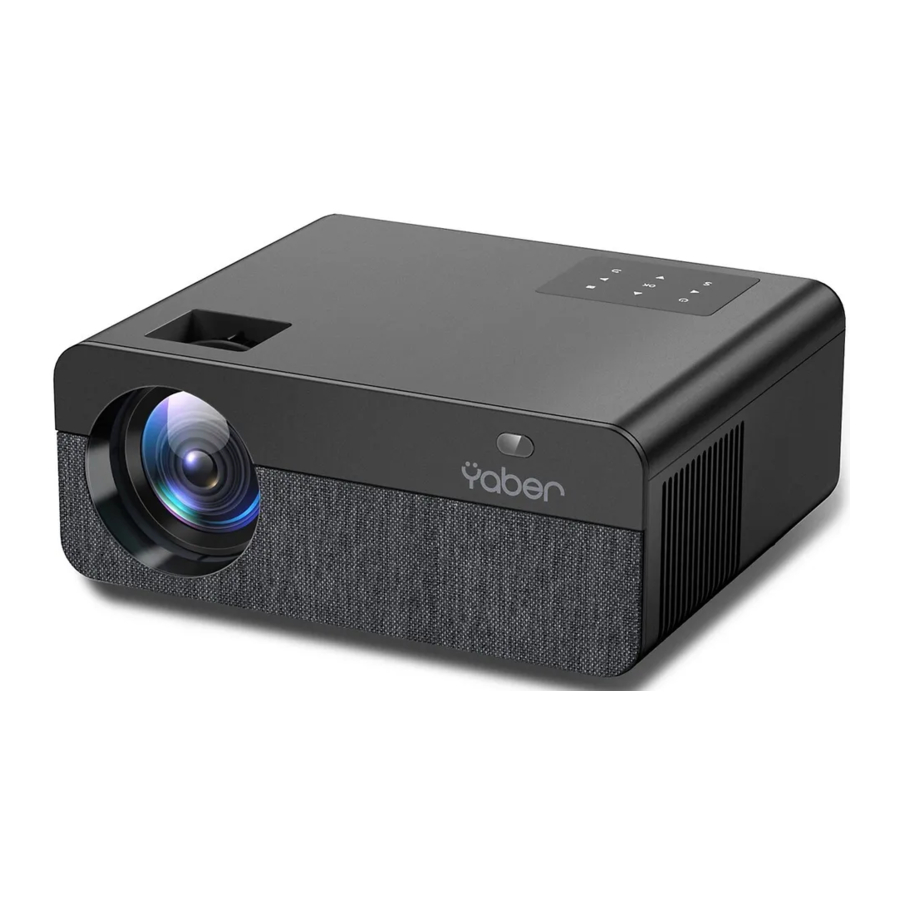

YABER Pro U9 - Projectorhandleiding

YABER LEVENSLANGE PROFESSIONELE ONDERSTEUNING

Lees deze handleiding aandachtig door voordat u de projector gebruikt. Als u problemen ondervindt, stuur dan uw bestelnummer en het probleem naar aftersales@yabertech.com. We zullen binnen 24 uur een snelle oplossing bieden.

Veel problemen kunnen eenvoudig worden opgelost door instellingen, zoals geen signaal, geen geluid, bluetooth-verbinding mislukt, WiFi-verbinding mislukt, donkere vlekken, schokkerige animatie etc. We beloven dat alle projectoren 100% zorgvuldig zijn gecontroleerd en verpakt voor verzending.

Als u vragen heeft, neem dan contact met ons op zodat het probleem kan worden opgelost. En geef ons de mogelijkheid om te verbeteren. We garanderen dat we u een bevredigende oplossing zullen bieden.

Bedankt voor uw begrip!
YABER Serviceteam

TIPS

1. Plaats de projector niet in een te warme of te koude ruimte, omdat de hoge of lage temperatuur de levensduur van het apparaat verkort. De werkomgeving is het beste tussen 5°C en 35°C.
2. Als er zwarte vlekken op het projectiescherm zitten, maak u dan geen zorgen, neem contact op met aftersales@yabertech.com via e-mail, we kunnen u een video sturen over hoe u het stof kunt verwijderen.
3. De ventilatie is aangebracht zodat de projector stabiel kan werken. Bedek de ventilatieopening niet met doek, deken of andere dingen. Steek niets in de opening van de projector, anders kan dit een kortsluiting of een elektrische schok aan uw apparaat veroorzaken en schade veroorzaken.
4. De projector moet strikt worden beschermd tegen sterke schokken, extrusie en trillingen. Probeer niet te bewegen en bij sterke schokken, extrusie en trillingen. Probeer niet te bewegen en de interne circuitfouten.
5. De lens, als kernonderdeel van de projector, is direct gerelateerd aan de beelddefinitie en het effect. Overmatig stof erop beïnvloedt de beeldkwaliteit. De vuile lens moet worden schoongeveegd met een zachte katoenen doek voor het oppervlak van de glazen lens. Er mogen geen harde doeken of schuurmiddelen worden gebruikt.

PAKKETLIJST

PRODUCTSPECIFICATIES

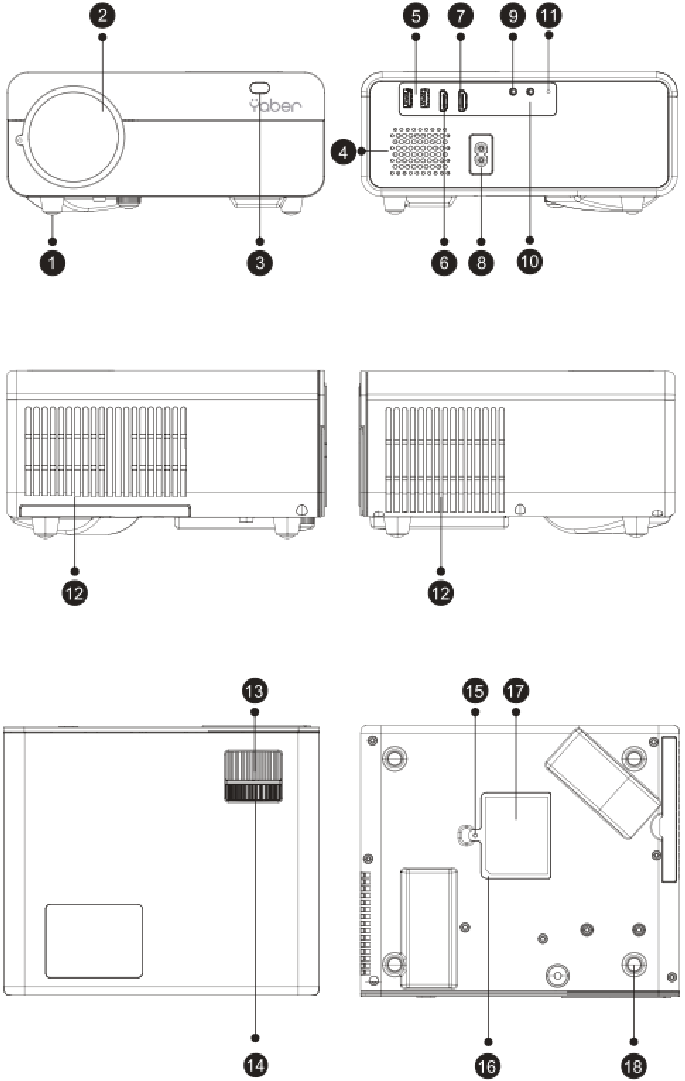

PRODUCTOVERZICHT

1. Aan/uit-knop
2. Menu
3. OK-knop
4. Pijltoets
5. Bron
6. Terug

Tips: Pro U9 fuselage-knoppen zijn touchscreen-knoppen, die met een lichte aanraking kunnen worden bediend.

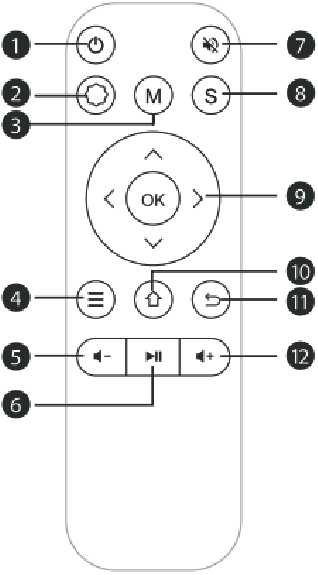

AFSTANDSBEDIENING

1		Turn on/off the power (In- / uitschakelen)
2		Make system settings (Systeeminstellingen maken)
3	M	Can make some basic adjustrnents of the screen after clicking during the video playback (Kan enkele basisaanpassingen van het scherm maken na het klikken tijdens het afspelen van de video)
4		Operate in AV or HDMI mode (Bedienen in AV- of HDMI-modus)
5		Volume down (Volume lager)
6		Play (Afspelen) or pause (pauzeren) the video in USB mode
7		Close the sound (Geluid uitschakelen)
8	S	Select the input signal source (Selecteer de ingangssignaalbron)
9		Used adjust the parameter of the projector in the menu mode (Gebruikt om de parameter van de projector in de menumodus aan te passen)
10		Back to the main (Terug naar het hoofdmenu)
11		Return to tho previous menu (Terugkeren naar het vorige menu)
12		Volume up (Volume hoger)

Note:

1. Installeer 2 AAA-batterijen in de afstandsbediening voordat u deze gebruikt. Combineer geen nieuwe batterijen met oude batterijen in de afstandsbediening, dit kan een storing veroorzaken als gevolg van onvoldoende stroomtoevoer.
2. Zorg er bij gebruik van de afstandsbediening voor dat de signaalzender van de afstandsbediening gericht is op de infraroodsignaalontvanger van de projector.
3. Als u de afstandsbediening langere tijd niet gebruikt, verwijder dan de batterijen om lekkage van de batterijen te voorkomen.

INSTALLATIE

Installatiemethode

De projector kan aan het plafond worden gehangen met een speciaal ophangframe en op een stabiel bureau worden geplaatst om het beeld te projecteren op basis van de gebruiksomgeving en vereisten. Daarnaast kan de projector op de volgende manieren worden geïnstalleerd:

Houd de projector op een hoogte waarbij de lens axiaal symmetrisch is met het scherm. Als dit niet mogelijk is, gebruik dan de keystone-correctiefunctie om het projectiebeeld aan te passen.
Als u een gratis projectiescherm wilt ontvangen, neem dan contact met ons op via aftersales@yabertech.com

De aanbevolen projectieafstand is ongeveer 10,8ft, de kortste projectieafstand is 4,0ft.

De beeldgrootte is afhankelijk van de afstand tussen projector en scherm, er kan een afwijking van 3% zijn tussen de hierboven vermelde gegevens. Verschillende instellingen veroorzaken verschillende afstanden,

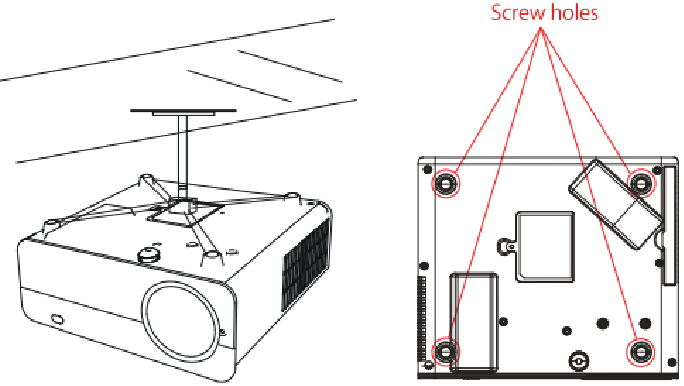

Installatie aan het plafond

1. Schaf een universele plafondbeugel voor projectoren aan;
2. Verwijder de vier rubberen pads aan de onderkant van de projector, u ziet de schroefgaten en gebruik de M4*10 mm schroeven voor de plafondmontage, en installeer deze vervolgens.


DE UNIT STARTEN

1. Druk op de aan/uit-knop op de afstandsbediening of de projector, het indicatielampje wordt blauw;
2. Pas de focusring van de projector aan voor de beste beeldprestaties;
   (Als het nog steeds wazig is, probeer dan de projectieafstand aan te passen.)
3. Gebruik de 4D keystone-functie van de projector om een rechthoekig projectiescherm te krijgen;
4. Sluit het externe apparaat (smartphone, iPad, Fire TV stick, TV box, DVD-speler, computer, enz.) aan op de bijbehorende interfaces van de projector, zorg ervoor dat u de juiste bron selecteert. Als u niet de juiste bron selecteert, kan de projector het signaal niet detecteren.
5. Selecteer het " " menu, ga naar [Settings] (Instellingen), waarna u de optie [Language Setting] (Taalinstelling) kunt selecteren om uw voorkeurstaal in te stellen.

PS: Ga naar het menu [Setting] (Instellingen) - waarna u de optie [Language] (Taal) kunt selecteren om de gewenste taal in te stellen.

BEELDAANPASSING

Wanneer u de projector voor het eerst gebruikt, wordt er normaal gesproken een onduidelijk beeld weergegeven. Dit komt doordat de lens niet scherp is of de trapeziuminstelling onjuist is.
Volg de onderstaande stappen om dit te corrigeren:

Focus aanpassen

Beeldaanpassing

Volg de onderstaande stappen om dit te corrigeren:
Pas de beeldgrootte aan om de beste beeldgrootte te krijgen door de projector heen en weer te bewegen en draai vervolgens de lens om de beste focus te krijgen. Gebruik de keystone-ring of 4D&4P keystone-functie (4 Corner keystone & 4 Side) keystone van de projector om een rechthoekig projectiescherm te krijgen.

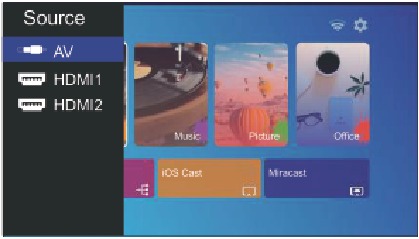

Selecteer de signaalbron

Druk op de "S"-knop op de afstandsbediening of de projector en kies tussen: "AV", "HDMI1", "HDMI2". Sluit het externe apparaat (smartphone, iPad, Fire TV stick, TV box, DVD-speler, computer, enz.) aan op de bijbehorende interfaces van de projector, zorg ervoor dat u de juiste bron selecteert. Als u niet de juiste bron selecteert, kan de projector het signaal niet detecteren. En u kunt de homepage "Video", "Music" (Muziek), "Picture" (Afbeelding), "Signal Source" (Signaalbron), "iOS Cast", "Miracast" zien.

HET APPARAAT INSTELLEN

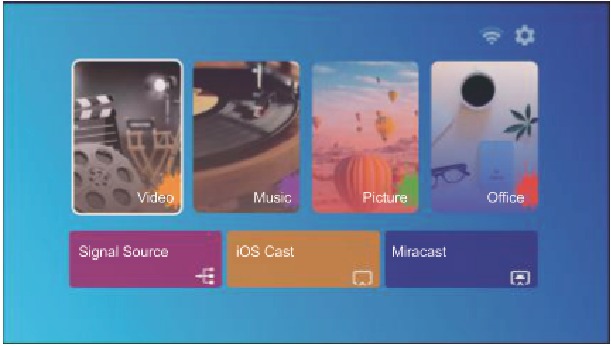

De startpagina van de projector is als volgt:

De Ingangssignaalbron Selecteren

Selecteer de gewenste ingangssignaalbron (HDMI1/HDMI2/AV) op de startpagina

USB-schijf Invoermodus

Video/Muziek/Afbeelding/Office Afspelen in de USB-schijf Invoermodus

1. Plaats de USB-schijf, selecteer de optie [Video/Music/Picture/Office]
2. Selecteer het gewenste bestand (of map om de submap te openen) op de USB-schijf en druk vervolgens op de knop [OK] om het af te spelen.

TIPS:

1. Pro U9 verbeterde projector ondersteunt U-schijf om direct PPT-, Word-, Excel-bestanden af te spelen;
2. Als u het [Video] menu opent, kunt u alleen de video afspelen. Hetzelfde geldt voor de andere 3 opties.

Video-interface

Menu	Functie
	Overschakelen naar de vorige video
	Snel Achteruit, spoelt de video snel terug tijdens het afspelen. De terugspoelsnelheid varieert van 2X tot 32X
	De huidige video afspelen of pauzeren (pauze)
	Snel Vooruit, duwt de video snel vooruit tijdens het afspelen. De voorwaartse snelheid varieert van 2X tot 32X
	Overschakelen naar de volgende video

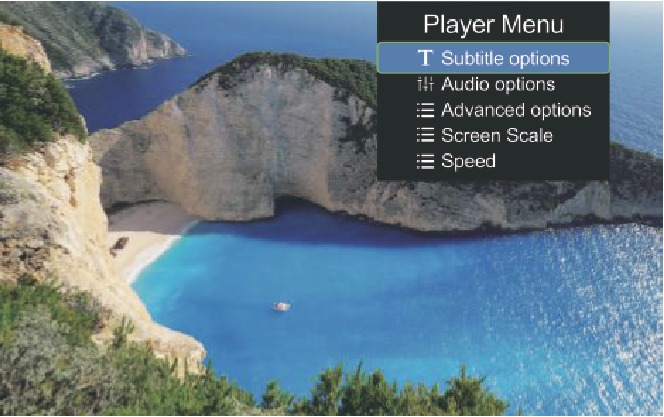

Speler Menu		Inclusief	Functie
Ondertitel opties		Ondertitel Aan-Uit, Ondertitel Schakelen, Ondertitel geavanceerd	Meerdere modi van video-ondertitels instellen
Audio-opties		Track Schakelen	U kunt de audiomodus instellen
Geavanceerde opties		Vooruit terugspoelen	U kunt de video instellen op snel vooruit of terugspoelen
Schermschaal		Standaard. Volledig Scherm Afspelen, 16:9 Afspelen, 4:3 Afspelen	U kunt de beeldverhouding van de video instellen
Snelheid		0.25-2	Video afspelen meervoudig

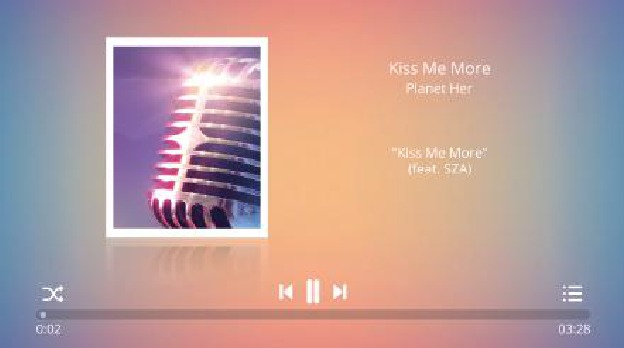

Muziek Afspeel Interface

1. Druk op de " " knop op de afstandsbediening. U kunt direct de muzieklijst openen en direct afspelen
2. Druk op de " " knop op de afstandsbediening. U kunt de muziek afspeelmodus instellen, enkele lus/willekeurig afspelen, enz.

Office Afspeel Interface

Kies het bestand dat u wilt openen, druk op de "OK" knop op de afstandsbediening of projector. Wanneer u een PPT-bestand opent, kunt u twee afspeelmodi selecteren: afspelen (play), automatisch afspelen (auto play).

WiFi Instelling

Draadloze Verbinding

Waarschuwing Tips:

1. De vloeiendheid van schermspiegeling met draadloze verbinding wordt beïnvloed door de netwerkomgeving. Een bandbreedte van 100 Mbit of meer wordt aanbevolen bij het gebruik van schermspiegeling.
2. Zorg ervoor dat uw mobiele apparaat zich dicht bij de projector bevindt bij het gebruik van draadloze verbinding. Een afstand van maximaal 1 meter wordt aanbevolen,
3. Sommige mobiele apparaten ondersteunen mogelijk geen schermspiegeling vanwege de compatibiliteit.
4. Voor vragen kunt u gerust een e-mail sturen naar YABER via aftersales@yabertech.com

iOS Cast (voor iOS-apparaten)

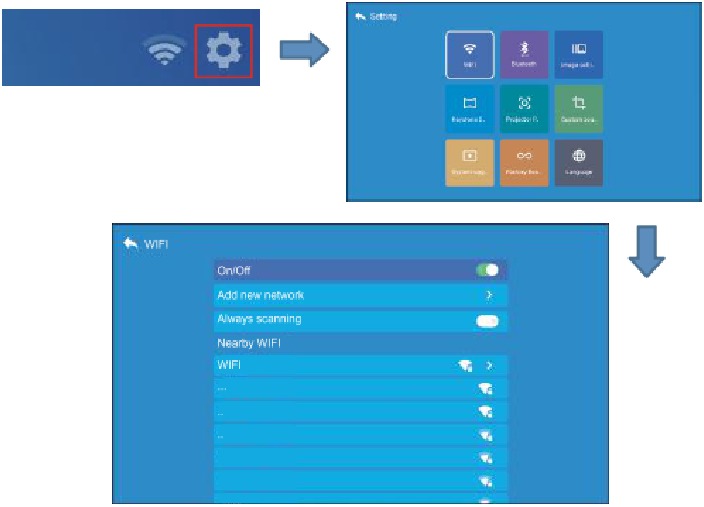

1. Ga naar de startpagina — Selecteer het [ ] menu Selecteer het [WiFi] menu — Open de WiFi functie — Selecteer uw thuis WiFi uit de lijst — Verbind de U9 projector met uw thuis WiFi.

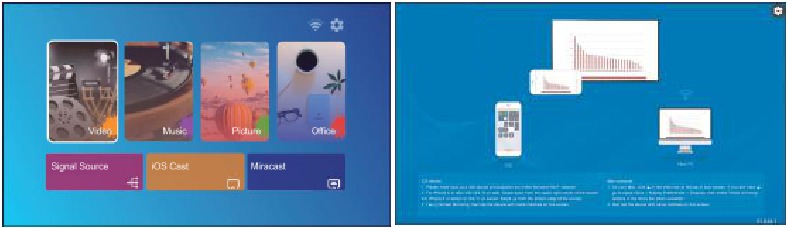

2. Terug naar de startpagina Selecteer het [iOS Cast] menu — Druk op de OK knop om het [iOS Cast] menu te openen.

3. Selecteer het [Instellingen] menu op uw iOS-apparaat — Schakel de [ Wi-Fi ] functie in — Verbind uw iOS-apparaat met hetzelfde thuisnetwerk als de projector.
4. Open het [Control Center] op uw iOS-apparaat — Selecteer de functie [Schermspiegeling] — Selecteer en verbind de iOS Cast-ontvanger met de naam [BU_XXXXX] — het scherm van uw iOS-apparaat wordt na 3 seconden op het projectiescherm weergegeven.

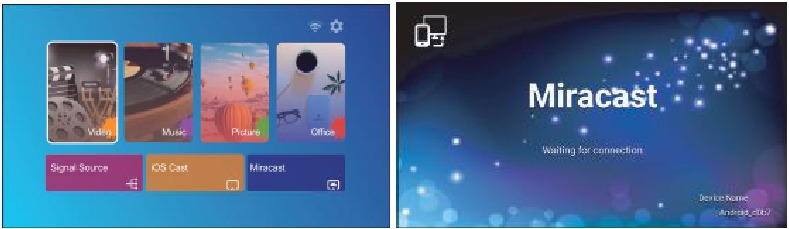

Miracast (voor Android-apparaten)

1. Ga naar de startpagina — Selecteer het [Miracast] menu — Druk op de OK knop om de [Miracast] interface te openen.

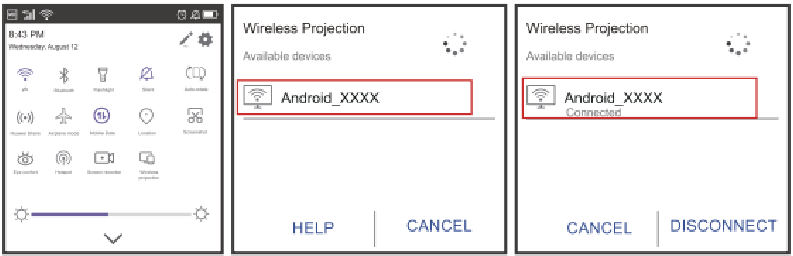

2. Selecteer het [Instellingen] menu op uw Android-apparaat — Selecteer de functie [Schermspiegeling] — Selecteer uw Miracast-ontvanger met de naam [Android_XXXX] — het scherm van uw Android-apparaat wordt na 3 seconden op het projectiescherm weergegeven.

3. Tik op uw Android-apparaat op [Instellingen] -[WLAN Display] - Schakel [Wi-Fi] IN, verbind uw thuis WiFi.


Opmerking:

1. Verschillende merken Android-telefoons hebben verschillende handelingen voor het selecteren van Schermspiegeling, raadpleeg de handleiding van uw telefoon. [Multiscreen/Draadloos beeldscherm/WLAN-beeldscherm/Schermspiegeling/Draadloze projectie/Smart view etc.]
2. Niet alle Android-telefoons ondersteunen deze functie. Zorg ervoor dat het wordt ondersteund voordat u het gebruikt.

Bluetooth Instelling

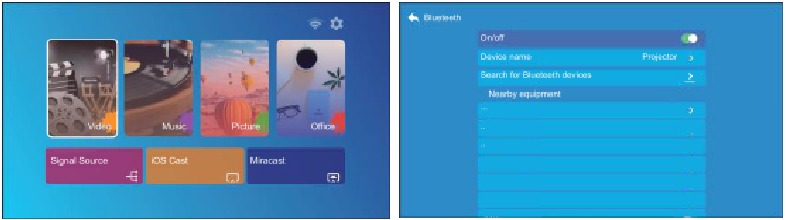

1. Ga naar de startpagina — Selecteer het [ ] — Selecteer de [Bluetooth].
2. Open de Bluetooth functie en uw Bluetooth apparaat.
3. Klik op "Zoeken naar de Bluetooth apparaten".
4. Kies het gewenste Bluetooth apparaat en druk op OK, wacht een paar seconden opeen succesvolle Bluetooth verbinding.

Opmerking:

1. De Pro U9 projector is compatibel met de Bluetooth headsets, Bluetooth speakers en Airpods, maar niet met de Bluetooth keyboards of Bluetooth telefoons,
2. Bij het aansluiten van een Bluetooth speaker, moet u de verbinding met het eerder aangesloten apparaat verbreken of het vorige Bluetooth apparaat uitschakelen, zorg ervoor dat de speaker wacht op koppeling, anders kan de projector niet zoeken naar Bluetooth of geen verbinding maken met Bluetooth speakers.
3. Als u vragen heeft, kunt u gerust een e-mail sturen naar YABER via aftersales@yabertech.com

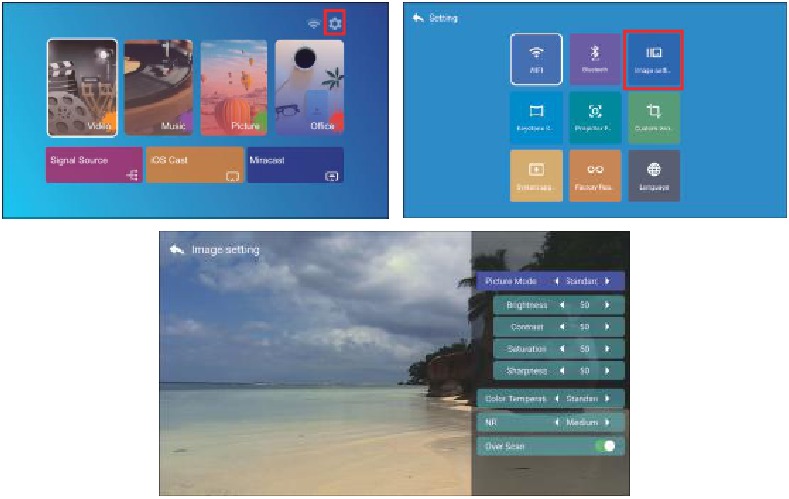

Beeldinstelling

Selecteer " " menu op de startpagina van de projector

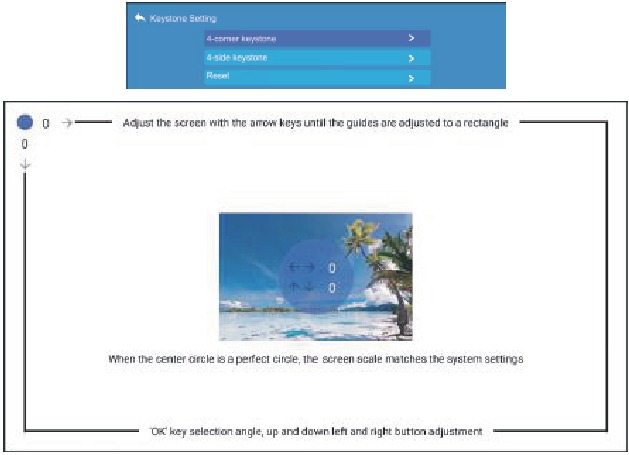

Keystone Instelling

4-hoek Keystone: 0-50

Wanneer het projectiescherm niet rechthoekig is, kan het worden aangepast met 4-punts keystone correctie.

1. Druk op de knop om het [4-hoek Keystone] menu te selecteren en druk vervolgens op de [ OK ] knop om het submenu te openen.

2. Druk op de OK knop op de afstandsbediening of projector om het punt te selecteren.
3. Druk op de pijltjestoetsen op de afstandsbediening of projector om de horizontale of verticale parameters aan te passen, totdat het projectiescherm de gewenste rechthoek wordt,

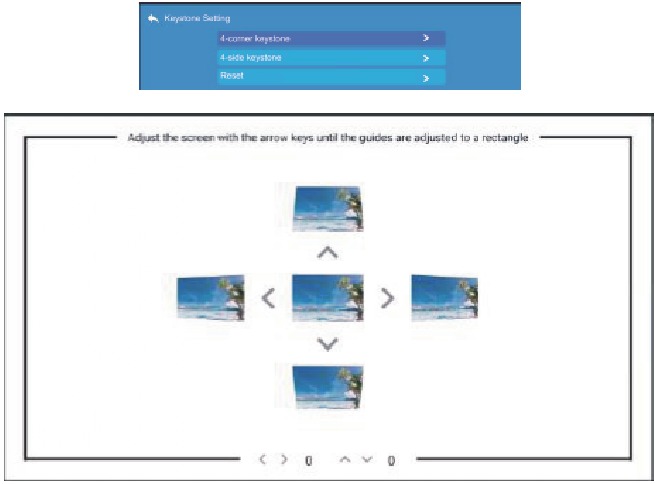

4-zijdige Keystone: -40—40

1. Druk op de knop om het [4-zijdige Keystone] menu te selecteren en druk vervolgens op de [OK] knop om het submenu te openen,

2. Als de projectie afbeelding wordt weergegeven als (1), druk dan op de knop op de afstandsbediening of projector om de verticale parameter te verhogen (-40—0), totdat u de projectie afbeelding (2) bereikt.

3. Als de projectie afbeelding wordt weergegeven als (3), druk dan op de knop op de afstandsbediening of projector en verlaag de verticale parameter (0—40), totdat u de projectie afbeelding (4) bereikt.


Reset

Klik op "reset" (resetten), de parameters worden hersteld naar de standaardwaarden.

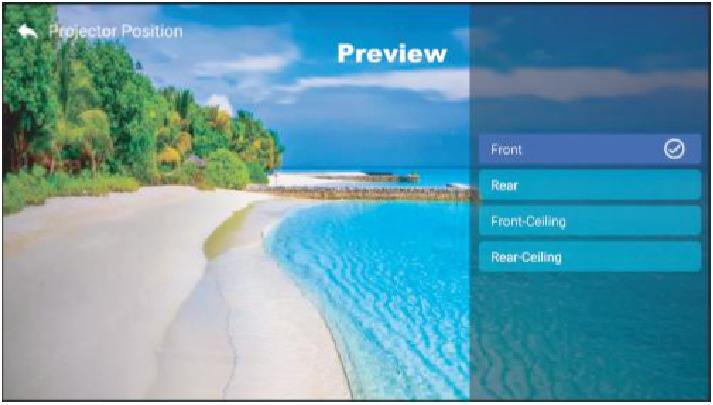

Eenheid Positie

U kunt hier 4 projectiemodi instellen:

1. Voor-Plafond
2. Achter-Plafond
3. Voor
4. Achter

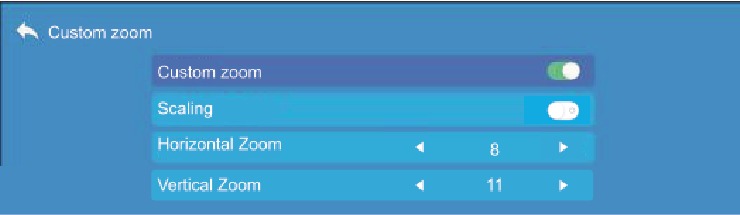

Aangepaste zoom

1. Druk op de knop om het [Aangepaste zoom] menu te selecteren en druk vervolgens op de [OK] knop om het submenu te openen.
2. Schakel "Aangepaste zoom" in, klik op "Schalen" (Scaling), schakel de schaalfunctie in, u kunt de hoogte en breedte van de projectiegrootte tot 50% in dezelfde verhouding verkleinen.
3. Klik op "Schalen" (Scaling), schakel het schalen uit, u kunt de horizontale ZOOM en verticale zoom van de projectiegrootte afzonderlijk tot 50% verkleinen.

Systeem update

Fabrieksinstellingen Terugzetten

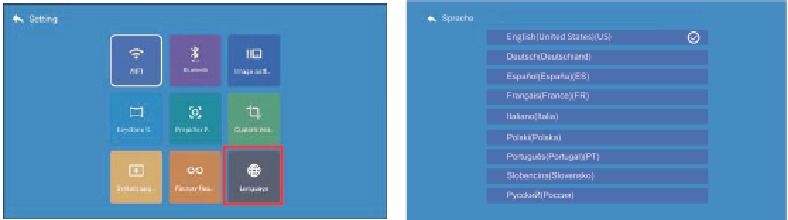

Taal

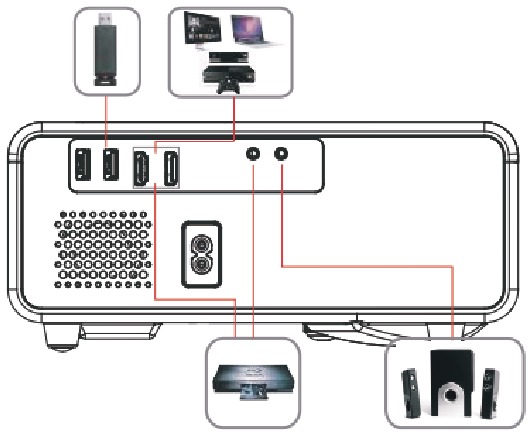

SIGNAALLIJNEN AANSLUITING

De YABER Pro U9 projector heeft 6 interfaces, HDMI-poorten*2/USB-poorten*2/AV in/Audio-uitgang. Selecteer de juiste aansluitpoort om uw apparaat aan te sluiten (PC, telefoon, dvd-speler, soundbar, USB, PS4 enz.)

USB-schijf aansluiten

1. Plaats de USB-schijf, selecteer de optie [Video/Music/Picture/Offce] (Video/Muziek/Afbeelding/Office);
2. Selecteer het gewenste bestand (of de map om de submap te openen) op de USB-schijf en druk vervolgens op de knop [OK] om het af te spelen.

De apparaten aansluiten via de HDMI-poorten

1. Sluit uw TV-stick of laptop aan op een HDMI-poort van de projector;
2. Ga naar de startpagina om de bijbehorende HDMI als signaalbron te selecteren.

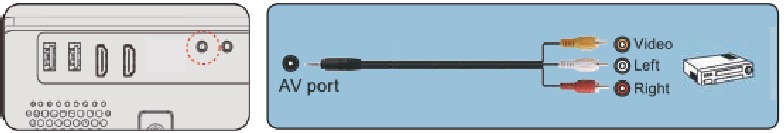

Aansluiten op de dvd-speler

Gebruik de 3-in-1 AV-kabel in de verpakking

1. Schakel uw dvd-speler en de projector in;
2. Sluit de kleurrijke vrouwelijke connectoren aan op de RCA-kabel van uw dvd-speler met de 3-in-1 AV-kabel in de verpakking;

3. Sluit de zwarte connector aan op de AV-poort van de projector en ga naar de startpagina om [AV] als signaalbron te selecteren,

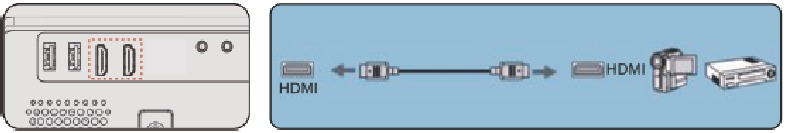

Of sluit de dvd-speler aan met de HDMI-kabel in de verpakking.

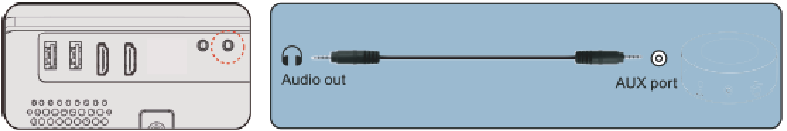

Aansluiten op de Soundbar/Speaker

Als uw speaker een AUX-poort heeft, gebruik dan uw 3,5 mm audiokabel om de projector en uw speaker aan te sluiten zoals de afbeelding laat zien.

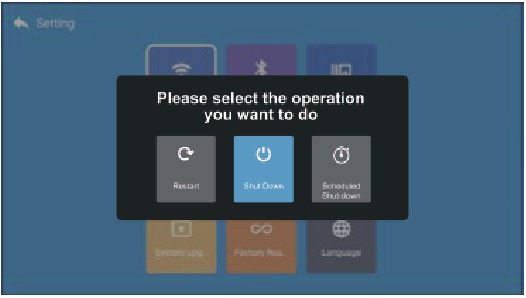

VEILIG AFSLUITEN

1. Druk op de knop "" op de projector of de afstandsbediening. Er zijn drie opties: herstarten, afsluiten, gepland afsluiten. U kunt verschillende afsluitmodi kiezen.

2. Haal de stekker van de projector uit het stopcontact,
3. Bedek de lens en bewaar de projector op een koele en droge plaats.

PROBLEEMOPLOSSING

De onderstaande problemen kunnen zich voordoen tijdens het gebruik van uw projector. Raadpleeg de mogelijke factoren die het probleem kunnen veroorzaken om het probleem op te lossen.

1. Wanneer de aan/uit-schakelaar wordt ingeschakeld, werkt het indicatielampje niet.
   1. De stroom is mogelijk niet goed aangesloten
   2. Controleer het oververhittingsbeveiligingssysteem.
2. De afstandsbediening communiceert niet met de projector.
   1. Staat de aan/uit-schakelaar aan de achterkant van de projector aan of uit?
   2. Zijn de batterijen van de afstandsbediening leeg?
   3. Wordt het signaal tussen de afstandsbediening en IR gehinderd?
   4. Sterk licht direct op IR.
3. Geen beeld op het scherm
   1. Is de kanaalinstelling correct?
   2. Is er een ingangssignaal?
   3. Is de ingangskabel goed aangesloten?
   4. Is de vernieuwingsfrequentie in de pc-modus > 75 KHz?
4. Blauw scherm, geen beeld, geen geluid.
   Zijn de ingangskabels correct aangesloten?
5. Wel beeld, geen geluid.
   1. Zijn de ingangskabels correct aangesloten?
   2. Volume op minimum of gedempt (Mute).
6. Kan de films niet afspelen.
   1. Is de indeling van de video correct?
   2. Zijn de bestanden beschadigd?
   3. Is het apparaat kapot?
7. Er is beeld, geen geluid?
   Het decodersysteem komt niet overeen
8. Kan apparaten niet vinden wanneer ze zijn aangesloten met een harde schijf of flashstation.
   Controleer of het apparaat kapot is,
9. Schakelt automatisch uit na een tijdje werken.
   1. De projectorventilatie is geblokkeerd.
   2. De spanning is niet stabiel.
   3. Het oververhittingsbeveiligingssysteem.
