YABER Pro U10 - Projectorhandleiding

YABER levenslange professionele ondersteuning

Beste klant,
Hartelijk dank voor uw steun aan YABER!
Lees deze handleiding aandachtig door voordat u de projector gebruikt. Als u problemen ondervindt, stuur dan een e-mail met uw bestelnummer en het probleem naar aftersales@yabertech.com. We zullen binnen 24 uur een snelle oplossing bieden.
Veel problemen kunnen gemakkelijk worden opgelost door instellingen, zoals geen signaal, geen geluid, mislukte bluetooth-verbinding, mislukte wifi-verbinding, donkere vlekken, schokkerige animatie enz. We beloven dat alle projectoren voor verzending 100% zorgvuldig zijn gecontroleerd en verpakt.
Als u vragen heeft, kunt u dan contact met ons opnemen, zodat het probleem kan worden opgelost. En geef ons de mogelijkheid om te verbeteren. We garanderen dat we u een bevredigende oplossing zullen bieden.
Bedankt voor uw begrip!
YABER Serviceteam

TIPS:

1. Plaats de projector NIET in een te warme of te koude ruimte, omdat de hoge of lage temperatuur de levensduur van het apparaat verkort. De werkomgeving zou beter 5°C~35°C zijn.
2. Als er zwarte vlekken op het projectiescherm zitten, maak je geen zorgen, neem dan contact op met aftersales@yabertech.com via e-mail, we kunnen je een video sturen over hoe je het stof kunt verwijderen.
3. De ventilatie is uitgerust om de projector stabiel te laten werken. Bedek de ventilatieopening niet met doek, deken of andere dingen. Steek niets in de gleuf van de projector, anders kan dit een kortsluiting of een elektrische schok aan uw apparaat veroorzaken en schade veroorzaken.
4. De projector moet strikt worden beschermd tegen sterke stoten, uitpersing en trillingen. Probeer niet te bewegen en bij sterke stoten, uitpersing en trillingen. Probeer de interne circuitfouten niet te verplaatsen en te verhelpen.
5. De lens, als de kerncomponent van de projector, is direct gerelateerd aan de beeldscherpte en het effect. Het overmatige stof erop heeft invloed op de beeldkwaliteit. De vuile lens moet worden schoongeveegd met een zachte katoenen doek voor het oppervlak van de glazen lens. Er mogen geen harde doeken of schuurmiddelen worden gebruikt.

PAKKETLIJST

• Pro U10-projector *1
• Afstandsbediening *1
• Stroomkabel *1
• HDMI-kabel *1
• 3-in-1 AV-kabel
• Lensdop *1
• Reinigingsdoek *1
• Gebruikershandleiding *1
• Reinigingsset *1

PROJECTORSPECIFICATIES

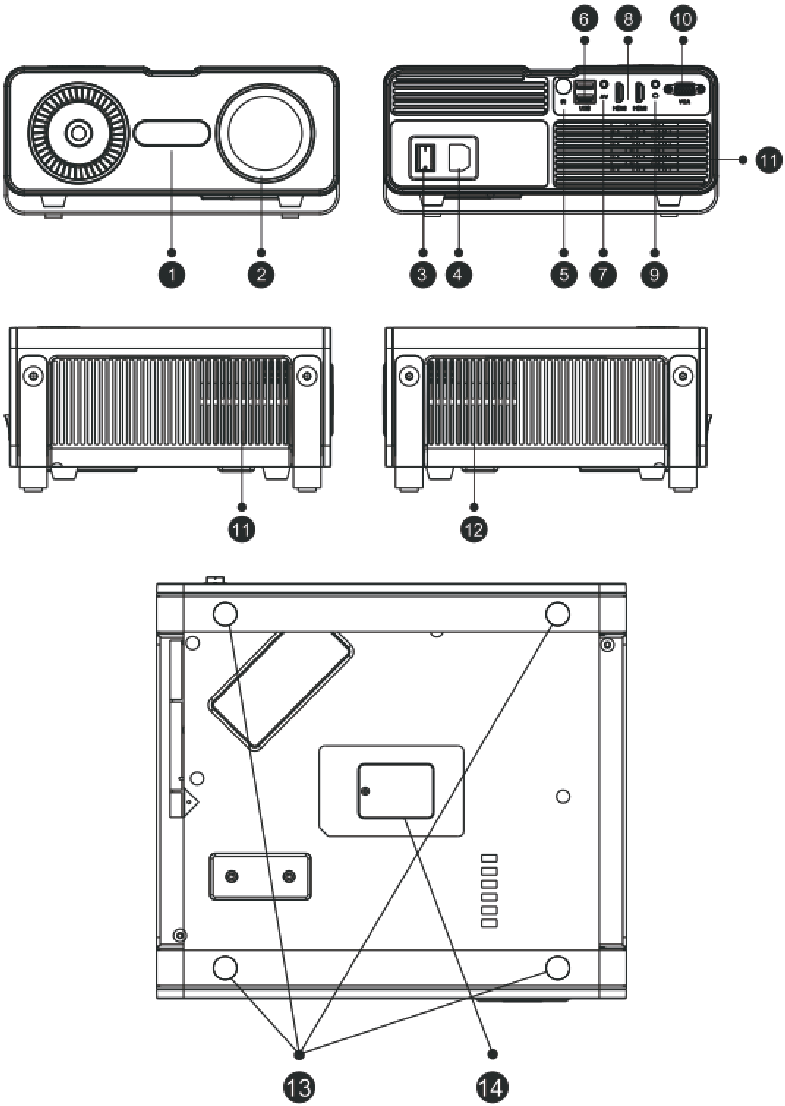

PROJECTOROVERZICHT

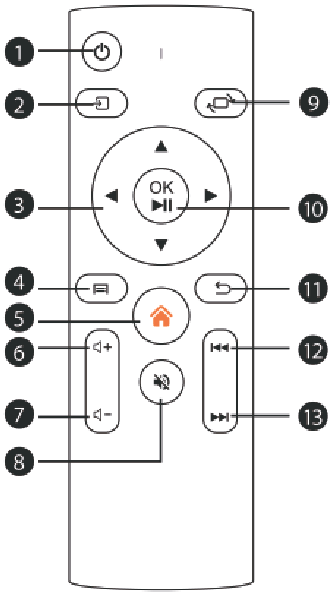

AFSTANDSBEDIENING

1. Power
2. Source
3. Pijltoetsen
4. Menu
5. Startpagina
6. Volume +
7. Volume -
8. Dempen
9. Afbeelding omdraaien
10. Bevestigingstoets
    (Afspelen en pauzeren)
11. Terug
12. Vorige
13. Volgende

1		Schakel de stroom in/uit
2		Selecteer de ingangssignaalbron
3		Wordt gebruikt om de parameter van de projector aan te passen in de menumodus
4		Bedien in HDMI- of AV-modus
5		Ga naar de startpagina
6		Volume omhoog
7		Volume omlaag
8		Sluit het geluid
9		Afbeelding omdraaien
10		Bevestig de optie/Speel de video af of pauzeer deze
11		Terugkeren naar het vorige menu
12		Schakel over naar de vorige video
13		Schakel over naar de volgende video

Opmerking:

1. Plaats 2 AAA-batterijen in de afstandsbediening voordat u deze gebruikt. Combineer geen nieuwe batterijen met oude batterijen in de afstandsbediening, omdat dit een storing kan veroorzaken als gevolg van onvoldoende stroomtoevoer.
2. Wanneer u de afstandsbediening gebruikt, moet u ervoor zorgen dat de signaalzender van de afstandsbediening op de infraroodsignaalontvanger van de projector is gericht.
3. Als u de afstandsbediening langere tijd niet gebruikt, verwijder dan de batterijen om batterijlekkage te voorkomen.

INSTALLATIE

Installatiemethode

De projector kan met een speciale hanger aan het plafond worden gehangen en op het stabiele bureau worden geplaatst om de afbeelding te projecteren op basis van de bedrijfsomgeving en vereisten. Daarnaast kan de projector met de volgende methoden worden geïnstalleerd:

1. Voorprojectie Plafondmontage

2. Achterprojectie Plafondmontage

3. Voorprojectie Tafelmontage

4. Achterprojectie Tafelmontage


Houd de projector op een hoogte waar de lens axiaal symmetrisch is aan het scherm. Als dit niet mogelijk is, gebruikt u de keystone-correctiefunctie om het projectiebeeld aan te passen.
Als u een gratis projectiescherm wilt, kunt u contact met ons opnemen via aftersales@yabertech.oom.

Projectieafstand en -grootte

De aanbevolen projectieafstand is ongeveer 7,1 ft, de kortste projectieafstand is 4,5 ft.
De afbeeldingssile is afhankelijk van de afstand tussen projector en scherm, er kan een afwijking van 3% zijn tussen de hierboven vermelde gegevens. Verschillende instellingen veroorzaken verschillende afstanden.

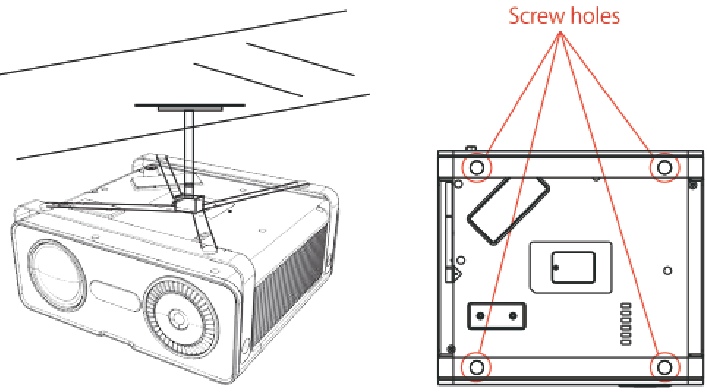

Installatie aan het plafond

1. Schaf een universele projector-plafondbeugel aan;
2. Verwijder de vier rubberen pads aan de onderkant van de projector, u ziet de schroefgaten en gebruikt de M4-schroeven voor het installeren van het plafond en installeert het vervolgens.

PROJECTOR STARTEN

1. Druk op de aan/uit-knop op de afstandsbediening of projector, het indicatielampje wordt groen;
2. Pas de focusring aan de linkerkant van de projector aan om de beste beeldprestaties te krijgen; (Als het nog steeds wazig is, probeer dan de projectieafstand aan te passen.)
3. Gebruik de 4D-keystone-functie van de projector om een rechthoekig projectiescherm te krijgen;
4. Sluit het externe apparaat (smartphone, iPad, Fire tv stick, TV-box, dvd-speler, computer, enz.) aan op de bijbehorende interfaces van de projector, zorg ervoor dat u de bijbehorende bron selecteert. Als u niet de juiste bron selecteert, kan de projector het signaal niet detecteren;
5. Selecteer het menu "", waarna u de optie [ Language ] (Taal) kunt selecteren om uw voorkeurstaal in te stellen.

AFBEELDING AANPASSEN

Wanneer u de projector voor de eerste keer gebruikt, geeft deze normaal gesproken een onduidelijk beeld weer. Dit komt doordat de lens niet scherp is of de verkeerde trapeziuminstelling is gebruikt.
Volg de onderstaande stappen om dit te corrigeren:

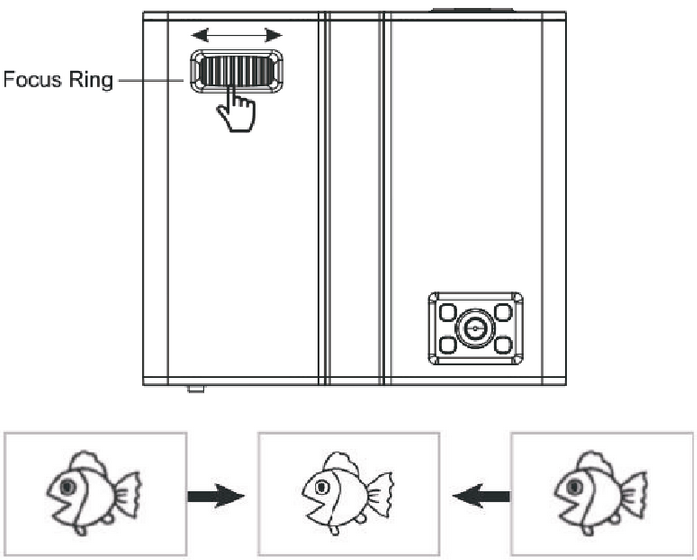

1. Focusaanpassing

   Draai langzaam aan de focusring of lens. Controleer tegelijkertijd zorgvuldig het focuspunt. Het beste focuspunt voor de lens is waar de afbeelding het meest helder is.
   Opmerking: als het nog steeds wazig is, probeer dan de projectieafstand aan te passen.
2. Digitale 4D-keystonecorrectie
   Gebruik de digitale 4D-keystonecorrectie van de projector om de afbeelding rechthoekig (verticaal en horizontaal) te maken.

DE PROJECTOR INSTELLEN

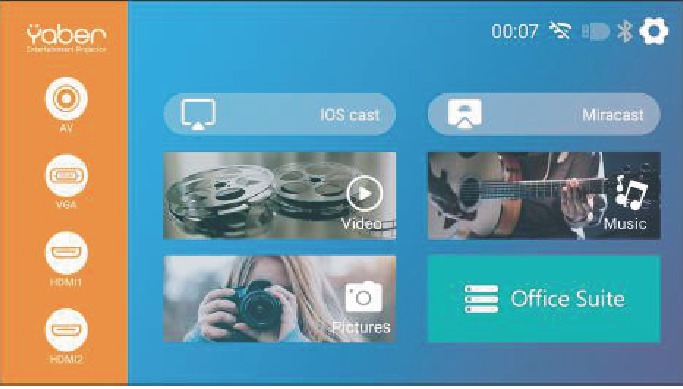

De startpagina van de projector is als volgt.

De ingangssignaalbron selecteren

Selecteer de gewenste ingangssignaalbron (HDMI1/HDMI2/VGA/AV) op de startpagina.

USB-schijf-invoermodus

Video/muziek/foto's/Office Suite afspelen in de USB-schijf-invoermodus

1. Plaats de USB-schijf;
2. Selecteer de optie [ Video/Music/Pictures/Offce Suite ] op de startpagina en ga naar binnen;
3. Selecteer het gewenste bestand (of map om de submap te openen) op de USB-schijf en druk vervolgens op de knop [ OK ] om het af te spelen.

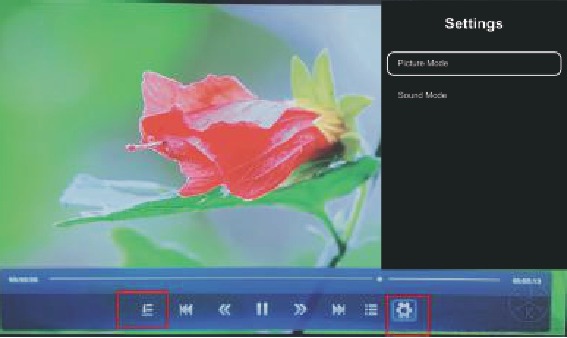

Afspeelinterface

Menu	Functie
	Afspeelmodus selecteren (enkele cyclus/directory-loop)
	Overschakelen naar de vorige video
	Snel achteruit spoelen spoelt de video snel terug tijdens het afspelen. De terugspoelsnelheid varieert van 2X tot 32X
	De huidige video afspelen of pauzeren
	Snel vooruit spoelen, duwt de video naar voren tijdens het afspelen. De voorwaartse snelheid varieert van 2X tot 32X
	Overschakelen naar de volgende video
	Alle afspeellijsten in de huidige map selecteren
	TV-instelling

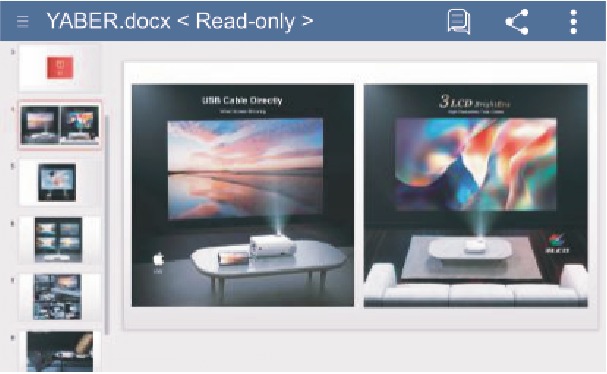

Office Suite afspeelinterface

Door op de knop op de afstandsbediening te drukken om de menu's te openen.
(Opmerking: de Office-versie kan automatisch worden bijgewerkt, waarna de bijgewerkte functies kunnen veranderen. Vanwege copyright zijn sommige functies tijdelijk niet beschikbaar. Raadpleeg de daadwerkelijke versie.)

Menu	Inhoud	Functie
	Ongeldige sleutel, negeer dit.	/
	Ongeldige sleutel, negeer dit.	/
	Exporteren naar PDF	Exporteren naar PDF
	Beschermen	/
	Diavoorstelling starten	Vanaf de huidige dia
	Dia's vooruit	/
	Presentatie casten	/
	Ga naar dia	Snel de gewenste pagina selecteren
	Zoom	Passend/Passende breedte/Ware grootte
	Eigenschappen	De eigenschappen van het bestand bekijken
	Help	Help-instructies

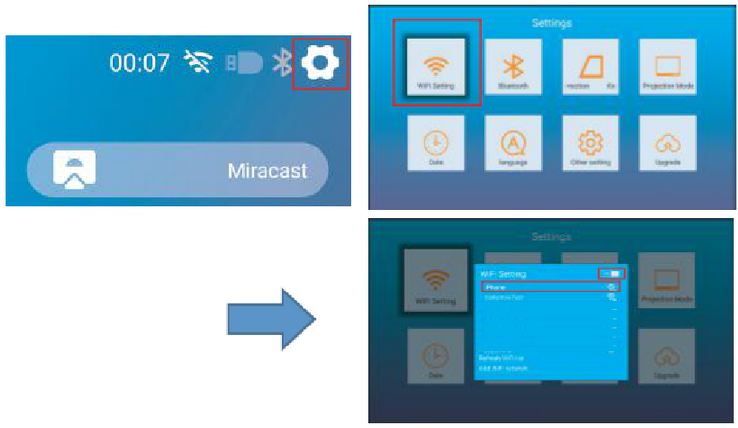

WiFi-instelling

Draadloze verbinding
Warme tips:

1. De vloeiendheid van schermspiegelen met een draadloze verbinding wordt beïnvloed door de netwerkomgeving. Een bandbreedte van 100 Mbit of meer wordt aanbevolen bij het gebruik van schermspiegelen.
2. Zorg ervoor dat uw mobiele apparaat zich dicht bij de projector bevindt wanneer u een draadloze verbinding gebruikt. Een afstand van maximaal 1 meter wordt aanbevolen.
3. Sommige mobiele apparaten ondersteunen mogelijk geen schermspiegelen vanwege de compatibiliteit.
4. Als u vragen heeft, kunt u altijd een e-mail sturen naar YABER via aftersales@yabertech.com.

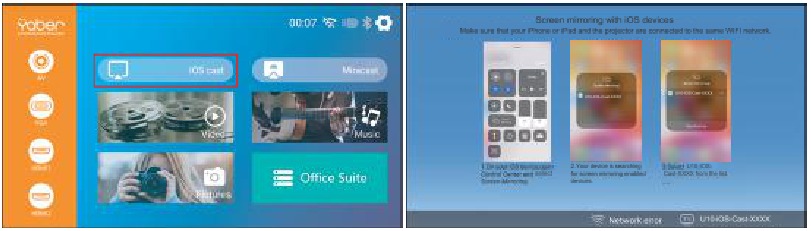

iOS Cast (voor iOS-apparaten)

1. Ga naar de startpagina — Selecteer het menu [] — Selecteer het menu [ WiFi Setting ] (WiFi-instelling) — Open de WiFi-functie — Selecteer uw WiFi-thuisnetwerk uit de lijst — Verbind de Pro U10-projector met uw WiFi-thuisnetwerk.

2. Ga terug naar de startpagina — Selecteer het menu [ iOS Cast ] — Druk op de knop OK om het menu [ iOS Cast] te openen.

3. Selecteer het menu [ Settings ] (Instellingen) op uw iOS-apparaat — Schakel de functie [ Wi-Fi ] in — Verbind uw iOS-apparaat met hetzelfde thuisnetwerk als de projector.
4. Open het [ Control Center ] op uw iOS-apparaat — Selecteer de functie [ Screen Mirroring ] (Schermspiegelen) — Selecteer en verbind de iOS Cast-ontvanger met de naam [ U10-iOS-Cast-XXXX ] uw iOS-apparaatscherm wordt na 3 seconden weergegeven op het projectiescherm.

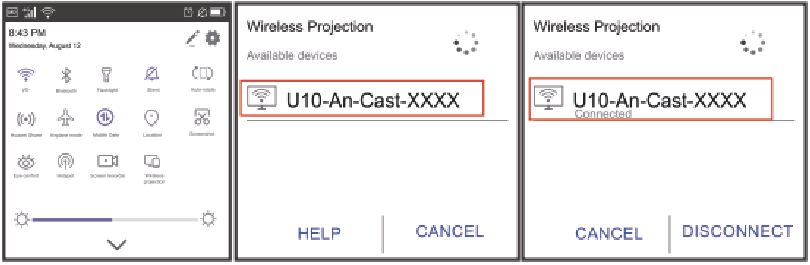

Miracast (voor Android-apparaten)

1. Ga naar de startpagina — Selecteer het menu [ Miracast ] — Druk op de knop OK om het menu [ Miracast Setting ] (Miracast-instelling) te openen.
2. Selecteer het menu [ Settings ] (Instellingen) op uw Android-apparaat — Selecteer de functie [ Screen mirroring ] (Schermspiegelen) — Selecteer uw Miracast-ontvanger met de naam [ U10-An-Cast-XXXX ] — uw Android-apparaatscherm wordt na 3 seconden weergegeven op het projectiescherm.

3. Tik op uw Android-apparaat op [ Settings ] (Instellingen) -[ WLAN Display ] -Schakel [ Wi-Fi ] IN, verbind uw WiFi-thuisnetwerk.

Opmerking:

1. Verschillende merken Android-telefoons hebben verschillende handelingen voor het selecteren van Screen Mirroring Display (Schermspiegelen weergeven). Raadpleeg de handleiding van uw telefoon. [ Multiscreen/Wireless display/WLAN display/Screen mirroring/Wireless projection/Smart view etc. ]
2. Niet alle Android-telefoons ondersteunen deze functie. Zorg ervoor dat deze wordt ondersteund voor gebruik.

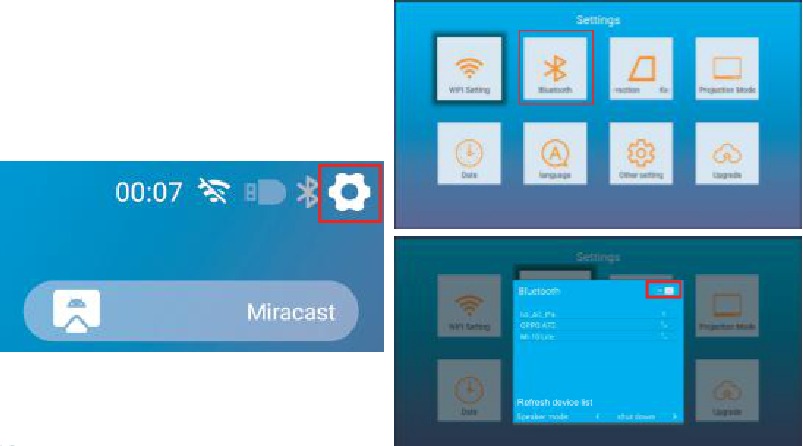

Bluetooth-instelling

Ga naar de startpagina → Selecteer het menu [] → Selecteer de optie [ Bluetooth ] → Open de Bluetooth-functie en uw Bluetooth-apparaat → Scan automatisch de Bluetooth-apparaten in de buurt → Kies het gewenste Bluetooth-apparaat → het wordt automatisch gekoppeld en verbonden.

Opmerking:

1. De Pro U10-projector is compatibel met de Bluetooth-headsets, Bluetooth-speakers en Airpods, maar niet met de Bluetooth-toetsenborden of Bluetooth-telefoons.
2. Als u vragen heeft, kunt u altijd een e-mail sturen naar YABER via: aftersales@yabertech.com.

Projectorbeeldinstelling

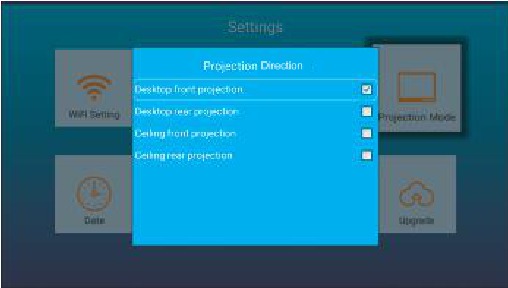

Projectormodus

Ga naar de startpagina → Selecteer de optie [ Projector Mode ] (Projectormodus) → selecteer vervolgens de vier projectierichtingen die u wilt.

1. Voorprojectie Plafondmontage

2. Achterprojectie Plafondmontage

3. Voorprojectie Tafelmontage

4. Achterprojectie Tafelmontage

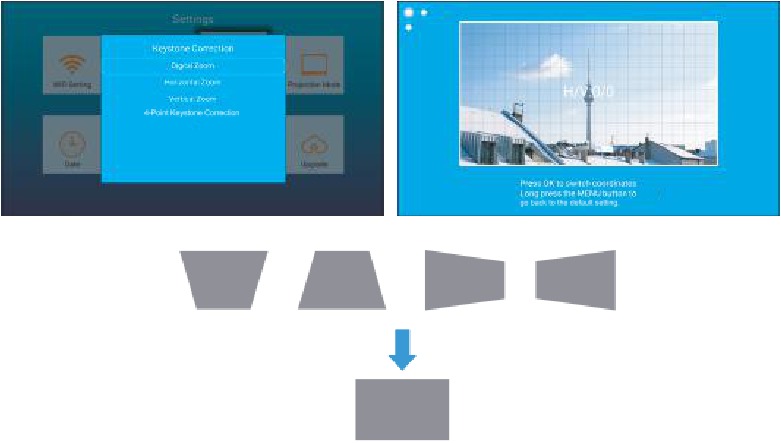

Vierpunts keystone-correctie

Wanneer het projectiescherm niet rechthoekig is, kan dit worden aangepast met de 4-punts keystone-correctie.

1. Ga naar de startpagina -- Selecteer de[] -- Selecteer het menu [Keystone Correction] (Keystone-correctie);
2. Druk op de knop om het menu [ 4-Point Keystone ] (4-punts keystone) te selecteren en druk vervolgens op de knop [ OK ] om het submenu te openen.


:
Blijf op de knop OK op de afstandsbediening of projector drukken totdat het positioneringspictogram verschijnt op het gewenste punt.
:
Druk op de pijltjestoetsen op de afstandsbediening of projector om de horizontale of verticale parameters aan te passen.
:
Druk op de toets op de afstandsbediening om terug te keren naar de vorige pagina.
:
Houd de MENU-knop op de afstandsbediening lang ingedrukt om de originele parameters te herstellen.

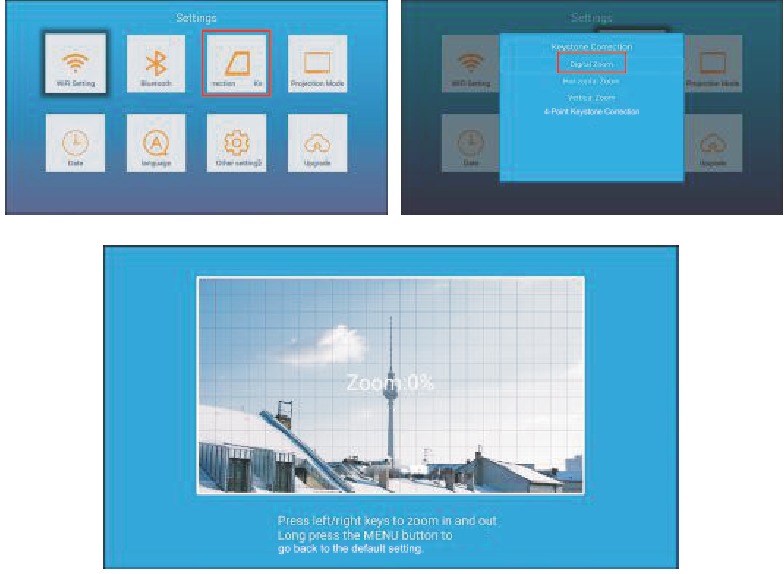

Digitale zoom

1. Ga naar de startpagina — Selecteer de[] menu — Selecteer het menu [Keystone Correction] (Keystone-correctie).
2. Druk op de knop om het menu [ Digital Zoom ] (Digitale zoom) te selecteren en druk vervolgens op de knop [OK] om het submenu te openen.
3. Door op de knop op de afstandsbediening of projector te drukken, kunt u de hoogte en breedte van de projectiegrootte tot 50% verkleinen.

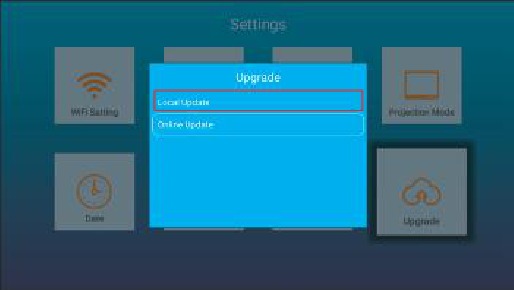

Systeemupdate

Lokale update

1. Neem contact op met Yaber om de nieuwste bestandsupdate te krijgen (aftersales@yabertech.com), download de software.
2. Kopieer de software<update.zip> naar de hoofdmap van de U-schijf, plaats de U-schijf in de projector en zet de aan/uit-schakelaar aan. Ga na het opstarten naar instellingen, systeemupgrades, selecteer de U-schijf waarop update.zip is opgeslagen, klik om de upgrade te bevestigen, deze gaat automatisch naar de upgrade en wordt automatisch opnieuw gestart nadat de upgrade is voltooid.

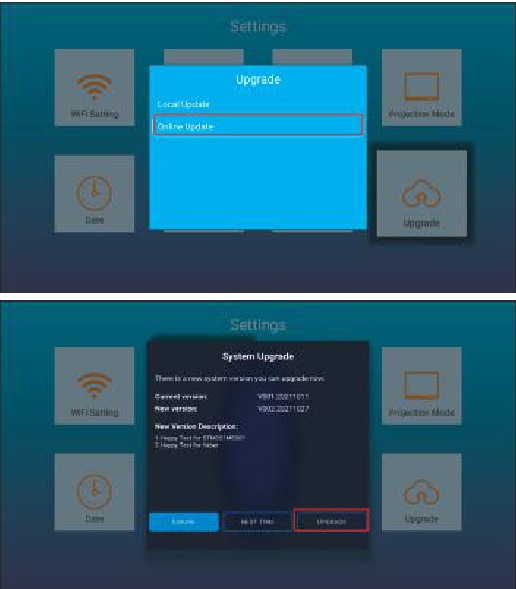

Online update

Selecteer de [Online Update] (Online update), als er een nieuwe versie is die kan worden bijgewerkt, klik dan op [UPGRADE] in de rechteronderhoek om de upgrade te bevestigen.

Let op:

1. Als er geen UPGRADE-knop is, betekent dit dat de huidige versie de nieuwste is en er geen upgradebare versie is.
2. Ga niet terug naar andere pagina's en sluit het apparaat niet af tijdens het upgradeproces.

Andere instellingen

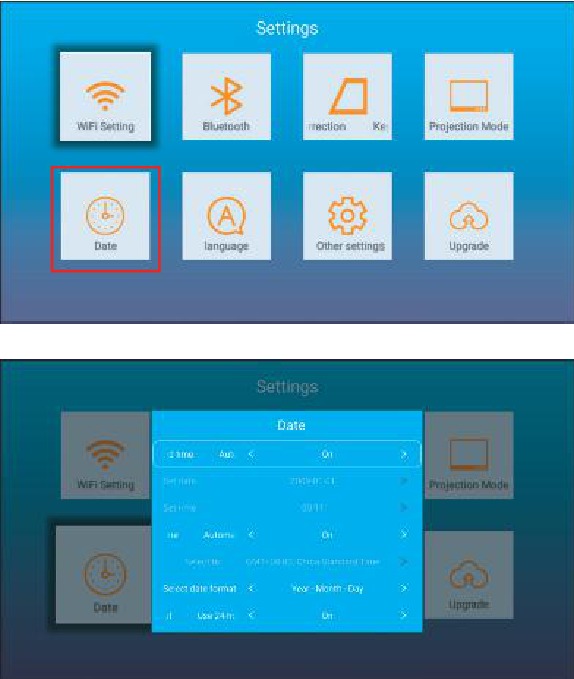

Datum

1. Ga naar de startpagina -- Selecteer de[] menu -- Selecteer het menu [Date] (Datum) en druk vervolgens op de knop [OK] om het submenu te openen.
2. Door op de knop op de afstandsbediening of projector te drukken, kunt u de tijd en datum aanpassen.

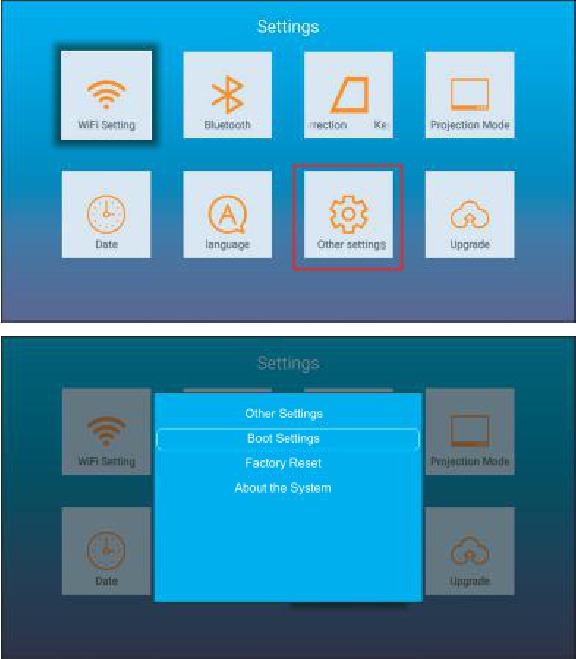

Over het systeem

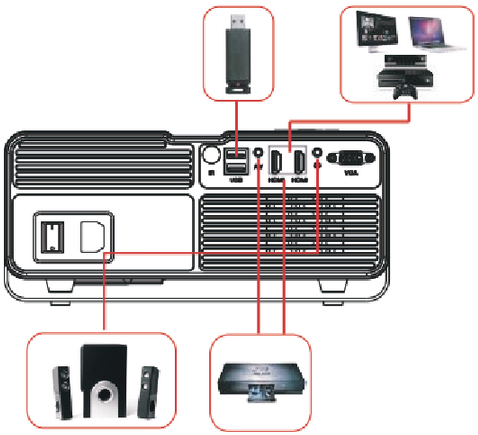

AANSLUITING VAN SIGNAALKABELS

De YABER Pro U10-projector heeft 7 interfaces, HDMI-poorten*2/USB-poorten*2/ 3,5 mm hoofdtelefoonuitgang/ AV-uitgang/ VGA-interface*1. Selecteer de juiste aansluitpoort om uw apparaat aan te sluiten (PC, telefoon, dvd-speler soundbar, USB, PS4 enz.)

1. USB-schijf aansluiten
   1. Plaats de U-schijf in een van de twee usb-ingangspoorten;
   2. U kunt direct naar het opstartscherm op de startpagina gaan en de optie [ Video/Music/Pictures/Offce Suite] selecteren
   3. Selecteer het gewenste bestand (of map om de submap te openen) op de USB-schijf en druk vervolgens op de knop [ OK ] om het af te spelen.
2. De apparaten aansluiten via de HDMI-poorten
   1. Sluit uw TV-stick of laptop aan op een HDMI-poort van de projector;
   2. Ga naar de startpagina om de bijbehorende HDMI1 of HDM12 als signaalbron te selecteren.

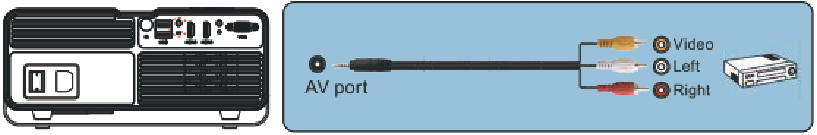

3. Aansluiten op de dvd-speler
   Gebruik de 3-in-1 AV-kabel in de verpakking
   1. Schakel uw dvd-speler en de projector in;
   2. Sluit de kleurrijke vrouwelijke connectoren aan op de RCA-kabel van uw dvd-speler met de 3-in-1 AV-kabel in de verpakking;
   3. Sluit de zwarte connector aan op de AV-poort van de projector; ga naar de startpagina om [AV ] als signaalbron te selecteren.

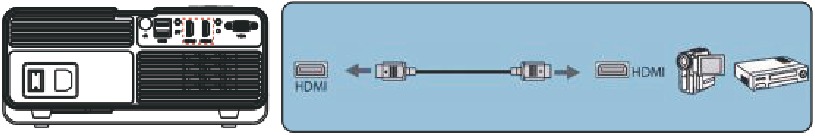

      Of sluit de dvd-speler aan met de HDMI-kabel in de verpakking.

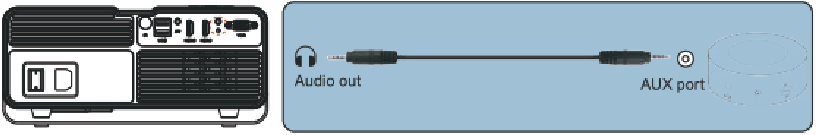

4. Aansluiten op de soundbar/speaker
   Als uw speaker een AUX-poort heeft, gebruik dan uw 3,5 mm audiokabel om de projector en uw speaker aan te sluiten zoals de afbeelding laat zien, ga naar de startpagina om [AV ] als signaalbron te selecteren.


VEILIG AFSLUITEN

1. Druk op de knop op de projector of afstandsbediening.
2. Haal de stekker van de projector uit het stopcontact.
3. Bedek de lens en bewaar de projector op een koele en droge plaats.

PROBLEEMOPLOSSING

De hieronder vermelde problemen kunnen optreden tijdens het gebruik van uw projector. Raadpleeg de mogelijke factoren die het probleem kunnen veroorzaken om het probleem op te lossen.

1. Wanneer de aan/uit-schakelaar wordt ingeschakeld, werkt het controlelampje niet.
   1. De stroom is mogelijk niet goed aangesloten.
   2. Controleer het oververhittingsbeveiligingssysteem.
2. De afstandsbediening communiceert niet met de projector.
   1. Is de aan/uit-schakelaar aan de achterkant van de projector in- of uitgeschakeld?
   2. Zijn de batterijen van de afstandsbediening leeg?
   3. Iets dat het signaal tussen de afstandsbediening en IR blokkeert
   4. Sterk licht direct op IR.
3. Geen beeld op het scherm.
   1. Is de kanaalinstelling correct?
   2. Is er een ingangssignaal?
   3. Is de ingangskabel goed aangesloten?
   4. Is de vernieuwingsfrequentie in de pc-modus > 75 kHz?
4. Blauw scherm, geen beeld, geen geluid.
   Ingangskabels goed aangesloten?
5. Beeld goed, geen geluid.
   1. Ingangskabels goed aangesloten?
   2. Volume op minimum of op gedempt.
6. Kan de films niet afspelen.
   1. Is de indeling van de video correct?
   2. Bestanden zijn beschadigd?
   3. Apparaat is kapot?
7. Er is beeld, geen geluid?
   Het decodersysteem komt niet overeen.
8. Kan apparaten niet vinden wanneer ze zijn aangesloten op een harde schijf of een flashstation.
   Controleer of het apparaat kapot is.
9. Automatisch uitschakelen na een tijdje werken.
   1. De projectorventilatie is geblokkeerd.
   2. De spanning is niet stabiel.
   3. Het oververhittingsbeveiligingssysteem.
