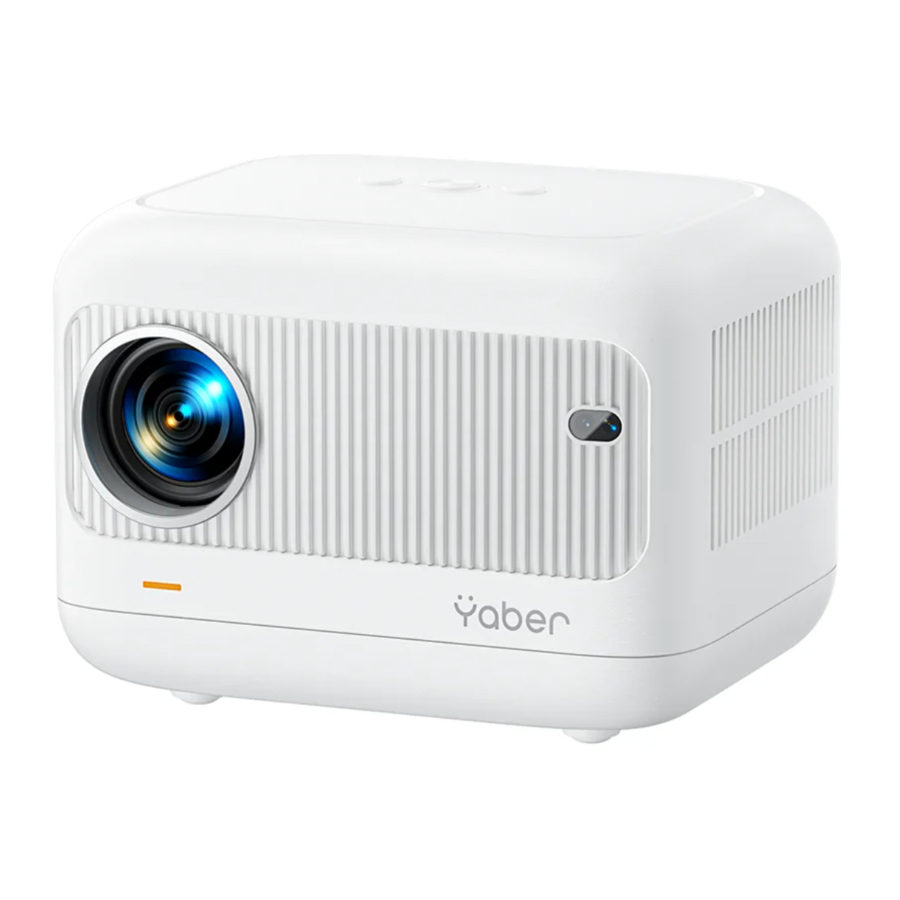

YABER L1 - Projectorhandleiding

YABER Levenslange Professionele Ondersteuning

Beste klant,
Hartelijk dank voor uw steun aan YABER!
Lees deze handleiding aandachtig door voordat u de projector gebruikt. Als u problemen ondervindt, kunt u uw ordernummer en het probleem e-mailen naar aftersales@yaber.com. We bieden binnen 24 uur een snelle oplossing.
Veel problemen kunnen eenvoudig worden opgelost door instellingen, zoals geen signaal, geen geluid, mislukte bluetooth-verbinding, mislukte WiFi-verbinding, donkere vlekken, schokkerige animatie enz. We beloven dat alle projectoren voor verzending 100% zorgvuldig zijn gecontroleerd en verpakt.
Als u vragen heeft, kunt u dan contact met ons opnemen zodat het probleem kan worden opgelost. En geef ons de mogelijkheid om te verbeteren. Wij garanderen dat wij u een bevredigende oplossing zullen bieden.
Bedankt voor uw begrip!
YABER Serviceteam

Tips

1. Plaats de projector niet in een te warme of te koude ruimte, omdat de hoge of lage temperatuur de levensduur van het apparaat verkort. De werkomgeving zou beter 5 ℃ ~35 ℃ zijn.
2. Als er zwarte vlekken op het projectiescherm zitten, maak je geen zorgen, neem contact op met aftersales@yaber.com via e-mail, we kunnen je een video sturen over hoe je het stof kunt verwijderen.
3. De projector moet strikt worden beschermd tegen sterke schokken, extrusie en trillingen. Probeer niet te bewegen en bij sterke schokken, extrusie en trillingen. Probeer niet te bewegen en de interne circuitfouten.
4. De lens, als het belangrijkste onderdeel van de projector, is direct gerelateerd aan de beeldscherpte en het effect. Het overmatige stof erop beïnvloedt de beeldkwaliteit. De vuile lens moet worden schoongeveegd met een zachte katoenen doek voor het oppervlak van de glazen lens. Er mogen geen harde doeken of schuurmiddelen worden gebruikt.

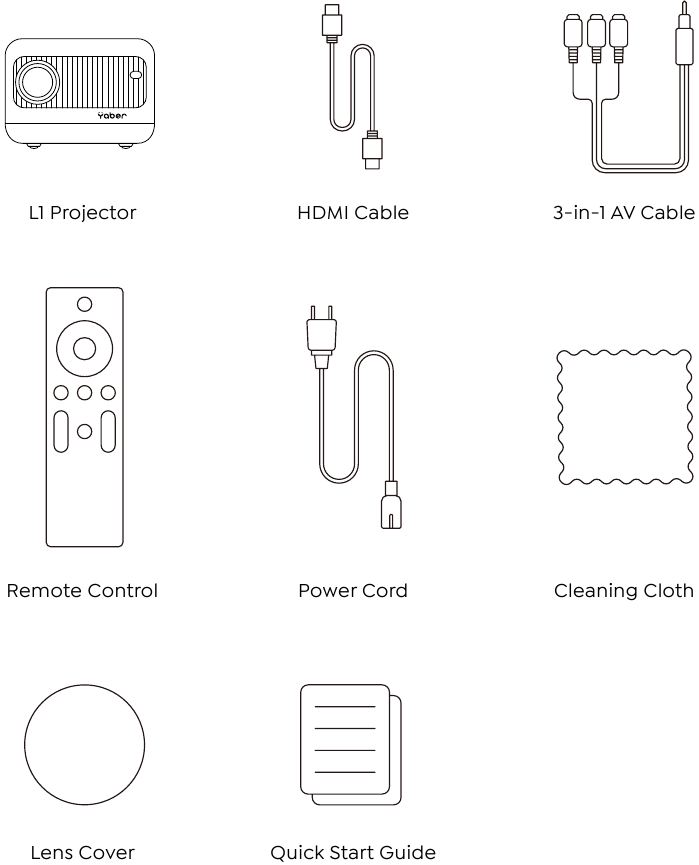

Pakketlijst

Projectorspecificaties

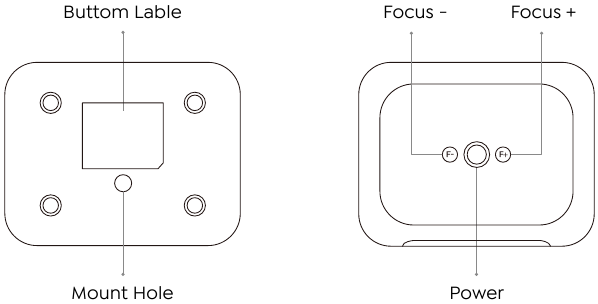

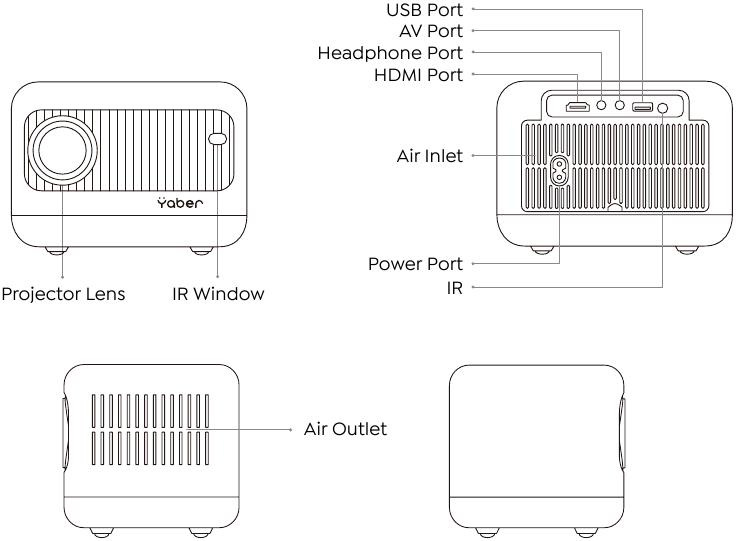

Projectoroverzicht

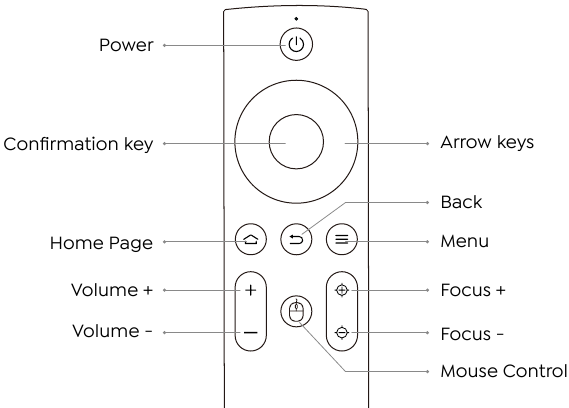

Afstandsbediening

Opmerking:

1. Plaats 2 AAA-batterijen in de afstandsbediening voordat u deze gebruikt. Combineer geen nieuwe batterijen met oude in de afstandsbediening, dit kan leiden tot een storing als gevolg van onvoldoende stroomtoevoer.
2. Zorg er bij het gebruik van de afstandsbediening voor dat de signaalzender van de afstandsbediening gericht is op de infrarood signaalontvanger van de projector.
3. Als u de afstandsbediening gedurende langere tijd niet gebruikt, verwijder dan de batterijen om lekkage van de batterijen te voorkomen.

Installatie

Installatiemethode

De projector kan aan het plafond worden gehangen met een speciaal ophangframe en op het stabiele bureau worden geplaatst om het beeld te projecteren volgens de operationele omgeving en vereisten. Daarnaast kan de projector worden geïnstalleerd met de volgende methoden:

1. Frontprojectie Plafondmontage

2. Achterprojectie Plafondmontage

3. Frontprojectie Bureaumontage

4. Achterprojectie Bureaumontage


Houd de projector op een hoogte waar de lens axiaal symmetrisch is aan het scherm. Als dit niet mogelijk is, gebruik dan de keystone-correctiefunctie om het projectiebeeld aan te passen. Als u een gratis projectiescherm wilt, neem dan contact met ons op via aftersales@yaber.com.

De aanbevolen projectieafstand is ongeveer 7,5 ft, de kortste projectieafstand is 4,4 ft. De beeldgrootte is afhankelijk van de afstand tussen de projector en het scherm, er kan een afwijking van 3% zijn tussen de hierboven vermelde gegevens. Verschillende instellingen veroorzaken verschillende afstanden.

Installeren aan het plafond

De projector kan aan het plafond worden gehangen met een speciaal ophangframe en op het stabiele bureau worden geplaatst om het beeld te projecteren volgens de operationele omgeving en vereisten. Daarnaast kan de projector worden geïnstalleerd met de volgende methoden:

1. Schaf een universele projector plafondbeugel aan;
2. In het midden van de onderkant van de projector ziet u de schroefgaten en gebruikt u de M5*11 mm schroeven voor het installeren van het plafond, en installeer het vervolgens.

De projector starten

1. Druk op de aan/uit-knop op de afstandsbediening of de projector, het indicatielampje wordt blauw.
2. Gebruik de focusfunctie van de projector om de beste beeldprestaties te krijgen. (Als het nog steeds wazig is, probeer dan de projectieafstand aan te passen.)
3. Gebruik de keystone-functie van de projector om een rechthoekig projectiescherm te krijgen.
4. Sluit het externe apparaat (smartphone, iPad, Fire TV, TV-box, dvd-speler, computer, enz.) aan op de bijbehorende interfaces van de projector, zorg ervoor dat u de overeenkomstige bron selecteert. Als u niet de juiste bron selecteert, kan de projector het signaal niet detecteren.
5. Selecteer het "" menu, ga naar [ Common ] (Algemeen), dan kunt u de optie [ Language ] (Taal) selecteren om uw voorkeurstaal in te stellen.

Beeldaanpassing

Wanneer u de projector voor de eerste keer gebruikt, wordt er normaal gesproken een onduidelijk beeld weergegeven. Dit komt doordat de lens niet scherp is of de verkeerde trapeziuminstelling is gebruikt.
Volg de onderstaande stappen om dit te corrigeren:

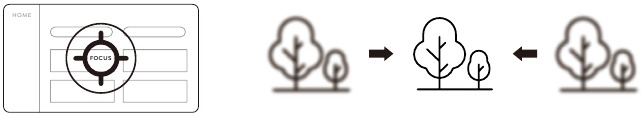

Focusaanpassing

Focusring

Als het beeld niet helder is. U kunt de handmatige focusfunctie gebruiken en op de focusknoppen "F+" en "F -" op de afstandsbediening drukken om de focus van de lens aan te passen, totdat het beeld helder is.
Opmerking: als het nog steeds wazig is, probeer dan de projectieafstand aan te passen.

Digitale 4D keystone-correctie

Gebruik de digitale 4D keystone-correctie van de projector om het beeld rechthoekig te maken (verticaal en horizontaal).

De projector instellen

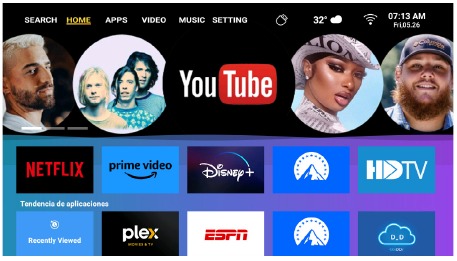

De startpagina van de projector is als volgt.

De ingangssignaalbron selecteren

Selecteer de gewenste ingangssignaalbron (HDMI/AV) op de startpagina.

USB-schijf invoermodus

Video/Audio/Afbeelding/Office afspelen in de USB-schijf invoermodus

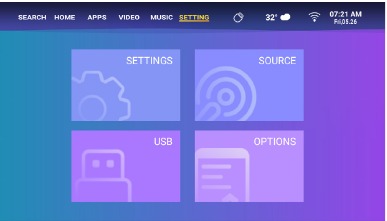

1. Plaats de USB-schijf, selecteer het pictogram [USB] op de pagina Instellingen.

2. Selecteer de optie [All/Video/Audio/Image] (Alles/Video/Audio/Afbeelding).

3. Selecteer het gewenste bestand (of map om de submap te openen) op de USB-schijf en druk vervolgens op de knop [ OK ] om het af te spelen.

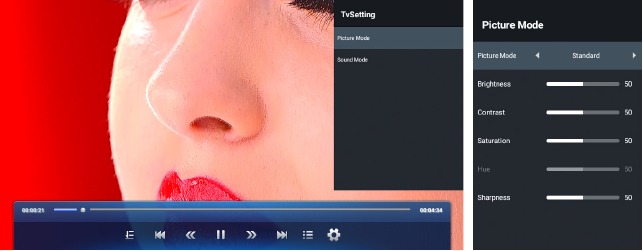

Afspeelinterface

Menu	Functie
	Selecteer de afspeelmodus (map afspelen/enkele lus/maplus)
	Overschakelen naar de vorige video
	Snel terugspoelen, spoelt de video snel terug tijdens het afspelen. De terugspoelsnelheid varieert van 2X tot 32X
	De huidige video afspelen (Play) of pauzeren (Pause)
	Snel vooruitspoelen, duwt de video vooruit tijdens het afspelen. De voorwaartse snelheid varieert van 2X tot 32X
	Overschakelen naar de volgende video
	Selecteer alle afspeellijsten in de huidige map
	Afspeelinstellingen
Afspeelinstellingen	Inclusief	Functie
Video-ondertiteling	sluiten, innerlijk, extern	Stel meerdere modi van video-ondertitels in
Breakpoint afspelen	sluiten, openen	U kunt instellen dat de video verdergaat met afspelen vanaf het punt waar deze is gestopt
Audiospoor	Audiospoor	U kunt de audio-informatie zien
Weergavemodus	16:9, volledig, over, auto, 4:3	U kunt de beeldverhouding van de video instellen
Beeldinstellingen	Beeldmodus, Kleurtemperatuur, Standaardinstellingen herstellen	U kunt de beeldinformatie instellen
Geluidsinstellingen	Geluidsstijl, Equalizer-details, Standaardinstellingen herstellen	U kunt de geluidsinformatie instellen
Menu	Inhoud	Modus	Functie
Beeldmodus	Standaard/Levendig/Zacht/ Pc Modus/Gebruiker	Helderheid	Wijzig de beeldparameters in het bereik van 0 -100
		Contrast
		Verzadiging
		Tint
		Scherpte
Geluidsmodus	Gebruiker/Standaard/Nieuws/ Muziek/Film/Sport	120Hz	Wijzig de geluidsparameters in het bereik van 0 -100
		500Hz
		1.5KHz
		5KHz
		10KHz

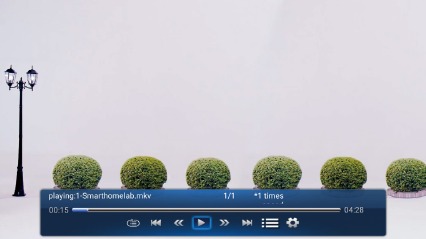

Muziek afspeelinterface

Menu	Functie
	Selecteer de afspeelmodus (map afspelen/enkele lus/maplus)
	Overschakelen naar de vorige video
	Snel terugspoelen, spoelt de video snel terug tijdens het afspelen. De terugspoelsnelheid varieert van 2X tot 32X
	De huidige video afspelen (Play) of pauzeren (Pause)
	Snel vooruitspoelen, duwt de video vooruit tijdens het afspelen. De voorwaartse snelheid varieert van 2X tot 32X
	Overschakelen naar de volgende video
	Selecteer alle afspeellijsten in de huidige map
	Afspeelinstellingen

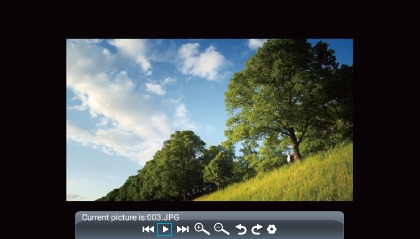

Afbeelding afspeelinterface

Menu	Functie
	Overschakelen naar de vorige afbeelding
	De huidige afbeelding afspelen (Play) of pauzeren (Pause)
	Overschakelen naar de volgende afbeelding
	Inzoomen op de afbeelding
	Uitzoomen op de afbeelding
	De afbeelding 90° naar links draaien
	De afbeelding 90° naar rechts draaien
	De beeldinformatie instellen

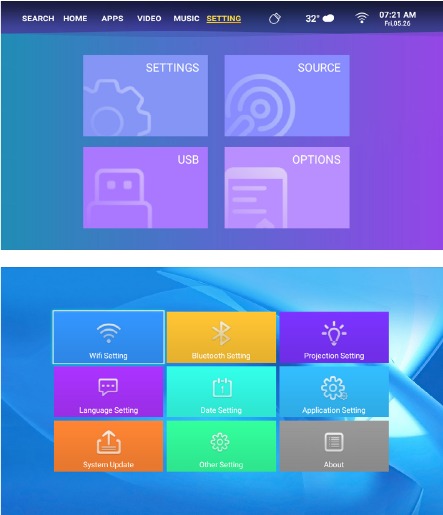

WiFi-instelling

Draadloze verbinding
Waarschuwingstips:

1. De vloeiendheid van schermspiegeling met een draadloze verbinding wordt beïnvloed door de netwerkomgeving. Een bandbreedte van 100 Mbit of meer wordt aanbevolen bij het gebruik van schermspiegeling.
2. Zorg ervoor dat uw mobiele apparaat zich dicht bij de projector bevindt wanneer u een draadloze verbinding gebruikt. Een afstand van maximaal 1 meter wordt aanbevolen.
3. Sommige mobiele apparaten ondersteunen mogelijk geen schermspiegeling vanwege de compatibiliteit.
4. Als u vragen heeft, kunt u YABER een e-mail sturen via aftersales@yaber.com.

iOS Cast (voor iOS-apparaten)

1. Ga naar de pagina Instellingen - Selecteer [ SETTINGS ] (INSTELLINGEN) - Selecteer [ Wifi Setting ] (WiFi-instelling) - Maak verbinding met uw WiFi-thuisnetwerk in de lijst.

2. Selecteer het menu [ SETTINGS ] (INSTELLINGEN) op uw iOS-apparaat - Schakel de functie [ Wi -Fi ] in - Verbind uw iOS-apparaat met hetzelfde thuisnetwerk als de projector.
3. Open het [ Control Center ] (Bedieningspaneel) op uw iOS-apparaat - Selecteer de functie [ Screen Mirroring ] (Schermspiegeling) - Selecteer en verbind de iOS Cast-ontvanger met de naam [ L1 -XXXX ] - uw iOS-apparaatscherm wordt na 3 seconden op het projectiescherm weergegeven.

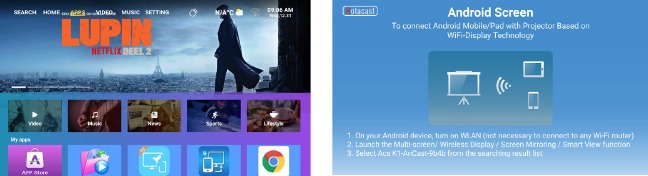

MaxhubShare (voor Android-apparaten)

1. Ga naar de pagina "APPS" - Selecteer de rij "My Apps" (Mijn apps) - Zoek de app [ iOS Cast ] - Druk op de OK-knop om het menu [ iOS Cast ] te openen.

2. Selecteer het menu [ Settings ] (Instellingen) op uw Android-apparaat - - Selecteer de functie [ Screen mirroring ] (Schermspiegeling) - - Selecteer uw Miracast-ontvanger met de naam [ L1 -AnCast -XXXX ] - - uw Android-apparaatscherm wordt na 3 seconden op het projectiescherm weergegeven.

3. Tik op uw Android-apparaat op [ Settings ] (Instellingen) - [ WLAN Display ] - Schakel [ Wi -Fi ] IN, maak verbinding met uw WiFi-thuisnetwerk.

Opmerking:

1. Verschillende merken Android-telefoons hebben verschillende bewerkingen voor het selecteren van Screen Mirroring Display, raadpleeg de handleiding van uw telefoon. [ Multiscreen/Wireless display/WLAN display/ Screen mirroring/Wireless projection/Smart view etc. ]
2. Niet alle Android-telefoons ondersteunen deze functie. Zorg ervoor dat het wordt ondersteund voordat u het gebruikt.

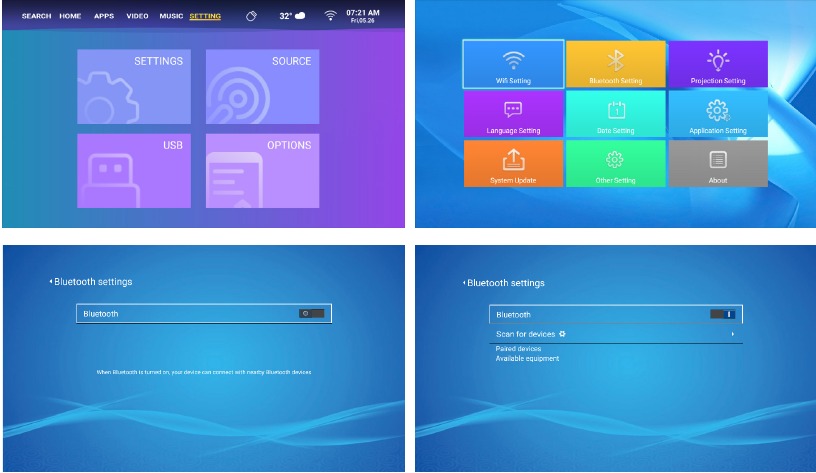

Bluetooth-instelling

Ga naar de instellingenpagina - - Selecteer de [] - - Selecteer de optie [ Bluetooth ] - - Open de Bluetooth-functie en uw Bluetooth-apparaat - - Scan automatisch de Bluetooth-apparaten in de buurt - - Kies het gewenste Bluetooth-apparaat - - het wordt automatisch gekoppeld en verbonden.

Opmerking:

1. De L1-projector is compatibel met de Bluetooth-headsets, Bluetooth-luidsprekers en Airpods, maar niet met de Bluetooth-toetsenborden of Bluetooth-telefoons.
2. Als u vragen heeft, kunt u YABER een e-mail sturen via: aftersales@yabertech.com

Projector beeldinstelling

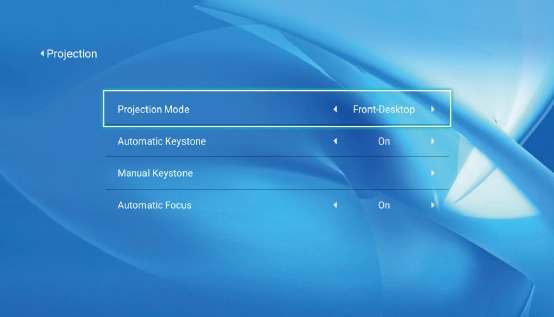

Projectiemodus

1. Voorprojectie Plafondmontage

2. Achterprojectie Plafondmontage

3. Voorprojectie Bureaufrees

4. Achterprojectie Bureaufrees

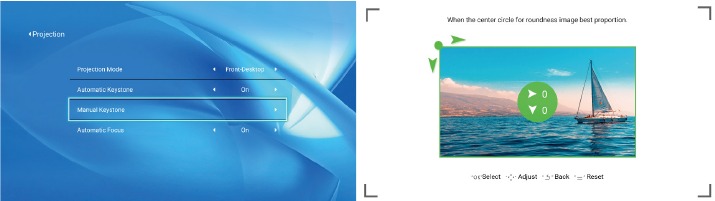

Horizontale & Verticale keystone-correctie

Wanneer het projectiescherm niet rechthoekig is, kan dit worden aangepast door 4-punts keystone-correctie.

1. Ga naar de pagina "SETTING" (INSTELLING) - Selecteer het menu [ SETTINGS ] (INSTELLINGEN) - Selecteer de optie [Projection Mode] (Projectiemodus).
2. Druk op de pijltjestoetsen op de afstandsbediening of projector om de horizontale of verticale parameters aan te passen, totdat het projectiescherm de gewenste rechthoek wordt.

   Druk op de OK-knop op de afstandsbediening of projector om de aanpassingsinterface te openen.
   Druk op de pijltjestoetsen op de afstandsbediening of projector om de horizontale of verticale parameters aan te passen.
   Druk op de toets op de afstandsbediening om terug te keren naar de vorige pagina.
   Druk op de toets op de afstandsbediening om de oorspronkelijke parameters te herstellen.

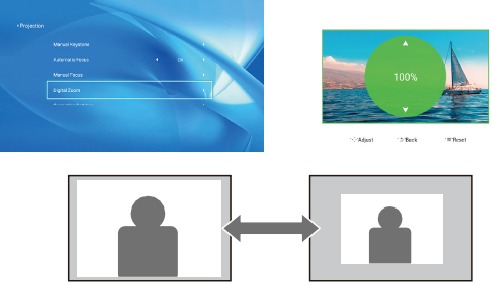

Digitale zoom

1. Selecteer de optie [ Digital Zoom ] (Digitale zoom) en druk op de OK-knop op de afstandsbediening of projector om het submenu te openen.
2. Door op de knop op de afstandsbediening of projector te drukken, kunt u de hoogte en breedte van de projectiegrootte tot 50% verkleinen.

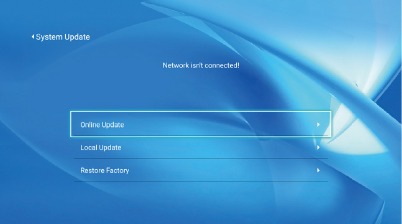

Systeemupdate

Algemeen

Over de Direct/Standby Power On Option (Directe/Stand-by inschakeloptie)
Direct Mode (Directe modus): Wanneer de projector is ingeschakeld, wordt de projector automatisch ingeschakeld.
Standby Mode (Stand-bymodus): Wanneer de projector is ingeschakeld, moet u op de knop [] op de afstandsbediening of projector drukken om de projector in te schakelen.

Signaallijnen Aansluiting

De YABER L1 projector heeft 4 interfaces, HDMI-poort/ USB-poort/ 3,5 mm hoofdtelefoonuitgang/ AV in. Selecteer de juiste aansluitpoort om uw apparaat aan te sluiten (PC, telefoon, DVD-speler, soundbar, USB, PS4 enz.)

1. Apparaten aansluiten via de HDMI-poort
   1. Sluit uw TV-stick of laptop aan op de HDMI-poort van de projector.
   2. Ga naar de startpagina om de bijbehorende HDMI als signaalbron te selecteren.

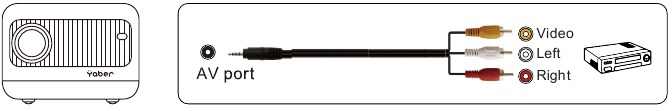

2. Aansluiten op de DVD-speler
   Gebruik de 3-in-1 AV-kabel in de verpakking
   1. Sluit uw TV-stick of laptop aan op de HDMI-poort van de projector.
   2. Sluit de kleurrijke vrouwelijke connectoren aan op de RCA-kabel van uw DVD-speler met de 3-in-1 AV-kabel in de verpakking.
   3. Sluit de zwarte connector aan op de AV-poort van de projector, ga naar de startpagina om [ AV ] als signaalbron te selecteren.

      Of sluit aan op de DVD-speler met de HDMI-kabel in de verpakking.

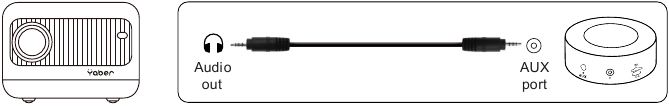

3. Aansluiten op de Soundbar/Speaker
   Als uw speaker een AUX-poort heeft, gebruik dan uw 3,5 mm audiokabel om de projector en uw speaker aan te sluiten zoals de afbeelding laat zien, ga naar de startpagina om [ AV ] als signaalbron te selecteren.


Veilig Uitschakelen

1. Druk op de [] knop op de projector of afstandsbediening, en druk vervolgens op de OK-toets om de projector uit te schakelen.
2. Haal de stekker van de projector uit het stopcontact.
3. Bedek de lens en bewaar de projector op een koele en droge plaats.

Waar kunt u meer hulp krijgen
Support@yabertech.com
aftersales@yaber.com
www.yaber.com
@Yaber Entertainment Projector

Referenties

• Yaber Entertainment Projector

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download YABER L1 - Projectorhandleiding
