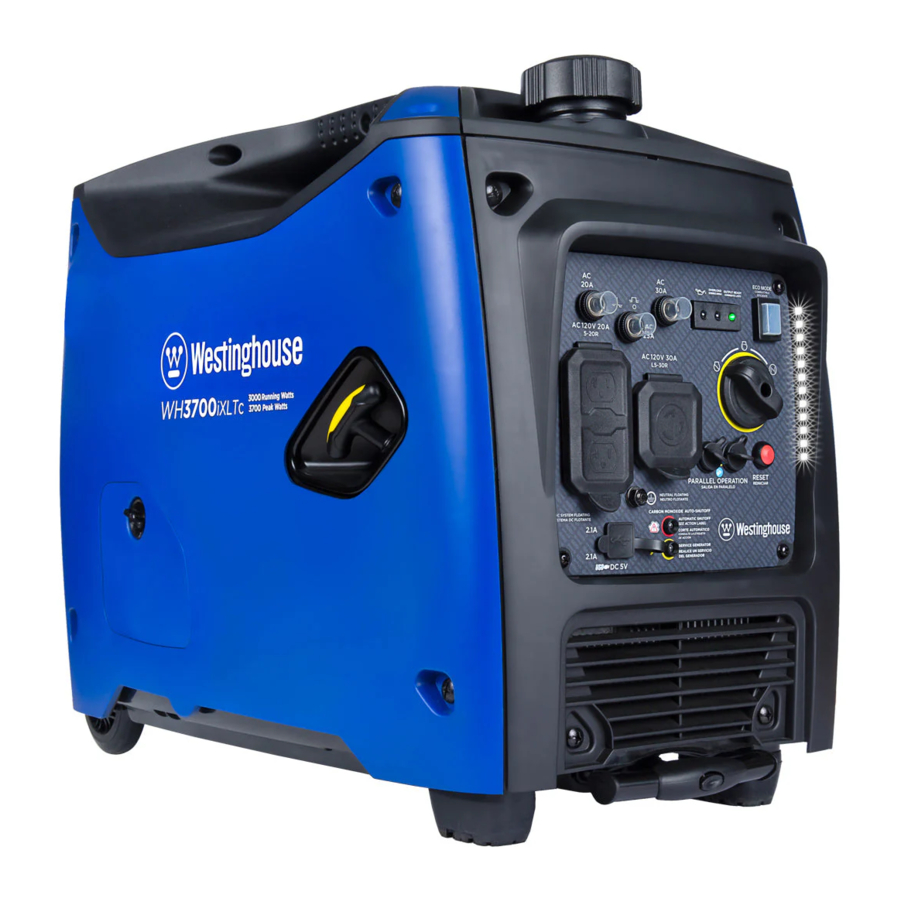

Westinghouse WH3700iXLTc - Handleiding invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

SPECIFICATIES

Continu vermogen: 3000

Piekvermogen: 3700

Nominale spanning: 120 V

Nominale frequentie: 60 Hz

Fase: Enkelfase

Totale harmonische vervorming: ≤ 3%

Cilinderinhoud motor: 150 cc

Starttype: Trekstarter Brandstofcapaciteit: 1,26 gallon (4,8 l)

Brandstoftype: 87–93 octaan*

Oliecapaciteit: 0,53 US qt (0,5 l)

Olietype: 10W-30

Bougie: 97109 (F7RTC)

Bougieafstand: 0,024 – 0,032 inch (0,60 – 0,80 mm)

Klepspeling inlaat: 0,0031 – 0,0047 inch (0,08 – 0,12 mm)

Klepspeling uitlaat: 0,0051 – 0,0067 inch (0,13 – 0,17 mm)

AC-aardingssysteem: Zwevend nulpunt

Spanningsregelaar: Digitaal

Type alternator: Permanente magneet

Maximale omgevingstemperatuur: 104°F (40°C)

Certificeringen:

• EPA
• CARB

*Ethanolgehalte van 10% of minder. Gebruik GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen van 5°F (15°C)–122°F (50°C). Als het product tijdens de opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het weer binnen dit bereik worden gebracht voordat het wordt gebruikt. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en uit de buurt van deuren, ramen en andere ventilatieopeningen. Het maximale wattage en de maximale stroom zijn onderhevig aan en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motoromstandigheden, enz. Het maximale vermogen neemt af met ongeveer 3,5% per 1.000 voet boven zeeniveau en neemt ook af met ongeveer 1% per 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

PRODUCTREGISTRATIE

Voor een probleemloze garantiedekking is het belangrijk om uw Westinghouse-generator te registreren.

U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos zit.
• Uw product online registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
• De volgende QR-code scannen met uw smartphonecamera. U wordt doorgestuurd naar de mobiele registratielink.

• De volgende productinformatie sturen naar:
  Westinghouse Outdoor Power
  Warranty registration
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantiedekking.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsverklaringen. Het betekent aandacht, wees alert, uw veiligheid is in het geding! Lees en volg de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, tot de dood of ernstig letsel zal leiden.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, tot de dood of ernstig letsel kan leiden.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, tot licht of matig letsel kan leiden.

MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ertoe kan leiden dat de apparatuur niet goed werkt.

Opmerking: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren op de beoogde manier.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Gevaar voor elektrocutie
	Gevaar voor verstikking
	Brandgevaar. NIET hete oppervlakken aanraken.
	Gevaar voor elektrische schok
	Brandgevaar
	Veilige afstand bewaren
	Gevaar voor tillen
	Lees de instructies van de fabrikant
	NIET gebruiken in natte omstandigheden
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen voor gebruik.

VEILIGHEIDSINSTRUCTIES

CORRECT GEBRUIK

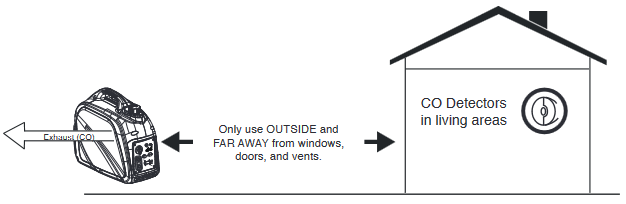

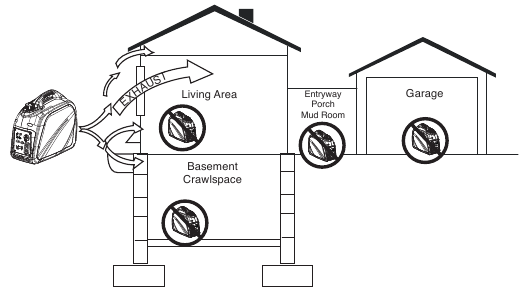

Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen

• ALLEEN buiten en in de wind gebruiken, ver van ramen, deuren en ventilatieopeningen.
• Richt de uitlaatgassen weg van bewoonde ruimtes

ONJUIST GEBRUIK
NIET gebruiken op een van de volgende locaties:

• In de buurt van een deur, raam of ventilatieopening
• Garage
• Kelder
• Kruipruimte
• Woonruimte
• Zolder
• Entree
• Portiek
• Bijkeuken

MEDEDELING
Installeer koolmonoxidemelders op batterijen of koolmonoxidemelders met batterij-back-up in woonruimtes.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

NOOIT gebruiken in een huis of garage, ZELFS NIET als deuren en ramen open staan.

Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.

Brand- en elektrocutiegevaar. NIET aansluiten op het elektrische systeem van een gebouw, tenzij de generator en de omschakelaar correct zijn geïnstalleerd en de elektrische output is gecontroleerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige locatie. Stel de generator nooit bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
• NIET de generator bedienen als u moe bent of onder invloed bent van drugs, alcohol of medicatie.
• NIET de generator gebruiken met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die door deze generator worden bediend, moeten correct worden geaard door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een omschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich ziek, duizelig of zwak begint te voelen tijdens het gebruik van de generator, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het ministerie van Volksgezondheid en Human Services. Uw specifieke huis- en/of windomstandigheden kunnen een extra afstand vereisen.
• Houd tijdens het gebruik en de opslag aan alle zijden van de generator een vrije ruimte van minimaal 1,5 meter, inclusief boven het hoofd. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De warmte die wordt gegenereerd door de geluiddemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare voorwerpen te ontsteken.
• NIET de geluiddemper of motor aanraken. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of brandbare of ontvlambare materialen in de directe baan van de uitlaatgassen.
• Verwijder altijd alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud zijn gebruikt, van de generator voordat u hem gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
• Een omschakelaar moet worden geïnstalleerd door een erkende elektricien die is goedgekeurd door de bevoegde instantie. De installatie moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• NIET roken tijdens het vullen van de generator met benzine.
• NIET de benzinetank van de generator laten overlopen tijdens het vullen.
• Zet de motor uit en laat hem vijf minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder nooit de brandstofdop wanneer de generator draait. Zet de motor uit en laat het apparaat minstens vijf minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de warmte van de geluiddemper brandstofdampen ontsteekt. Draai de brandstofdop na het tanken stevig vast.

• Veeg gemorste brandstof van het apparaat.
• Probeer nooit gemorste brandstof te verbranden.
• Vul de brandstoftank nooit te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator is gemorst, veeg dan alle gemorste vloeistoffen onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik benzine nooit als schoonmaakmiddel.
• Bewaar alle containers die benzine bevatten in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

• In geval van een gasbrand, probeer NIET de vlam te blussen als de brandstofklep in de gasstand staat. Het inbrengen van een blusser in een generator met een open brandstofklep kan een explosiegevaar veroorzaken.
• Gas heeft een kenmerkende geur, dit zal helpen om potentiële lekken snel te detecteren.
• Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden verwijderd als het in contact komt met de huid.

Bij het starten van de generator:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem correct zijn geplaatst.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u hem gebruikt.
• Zorg ervoor dat de generator op een vlakke ondergrond staat voordat u hem gebruikt.

Bij het transporteren of onderhouden van de generator:

• Koppel de bougiekabel los om onbedoeld starten te voorkomen.

Bij het opslaan van de generator:

• Bewaar uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• NIET gas opslaan in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.

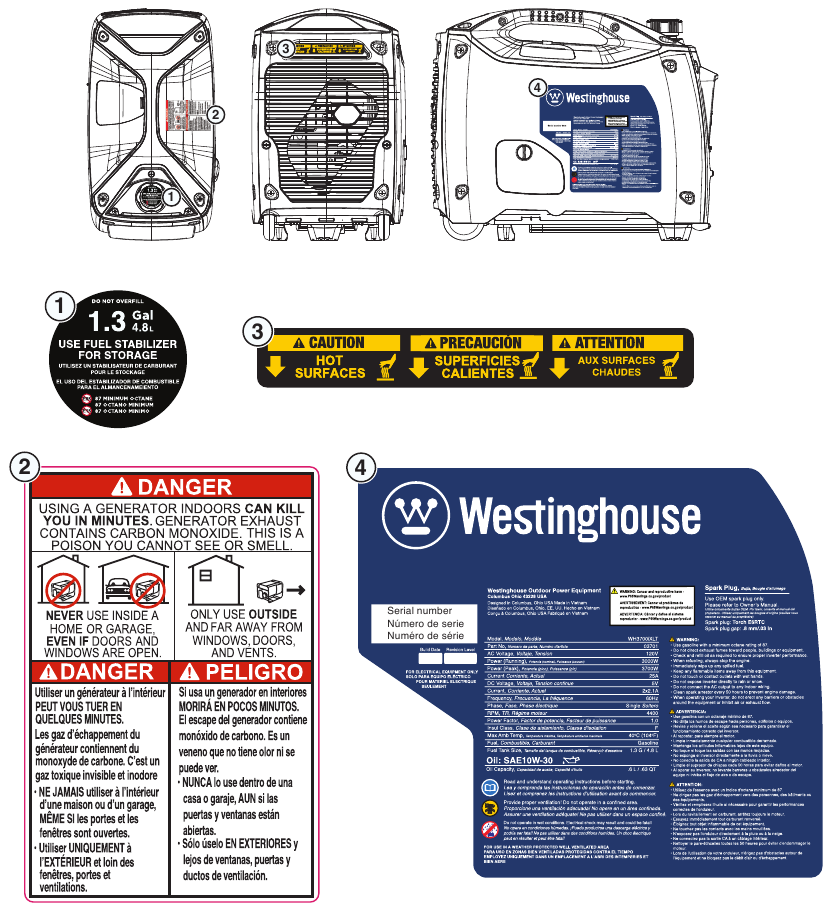

VEILIGHEIDSETIKETTEN

CO-SENSOR

De CO-sensor controleert de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende CO-gasniveaus worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofverbruikende bronnen die worden gebruikt in het gebied van de operatie. Als bijvoorbeeld de uitlaat van brandstofverbruikende gereedschappen op een generator met een CO-sensor is gericht, kan een uitschakeling worden gestart als gevolg van stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en leid alle extra brandstofverbruikende bronnen om koolmonoxide weg te voeren van personeel en bewoonde gebouwen.

Opmerking: Generatoren die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP (START/STOP) -knop op het bedieningspaneel nadat een automatische uitschakeling heeft plaatsgevonden.

Generatoren zijn bedoeld voor gebruik buitenshuis, ver van bewoonde gebouwen en de uitlaat gericht op personeel en gebouwen. Bij misbruik en gebruik op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit, waarschuwt de gebruiker met een ROOD indicatielampje en instrueert de gebruiker om het actielabel te lezen voor de te nemen stappen. De CO-sensor vervangt GEEN koolmonoxidemelders. Installeer koolmonoxidemelders op batterijen in uw huis.

Automatische uitschakeling, vergezeld van een knipperend ROOD licht in het CO-sensor gedeelte van het bedieningspaneel, is een indicatie dat de generator onjuist was geplaatst. Als u zich ziek, duizelig, zwak begint te voelen of koolmonoxidemelders in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. U kunt een koolmonoxidevergiftiging hebben.

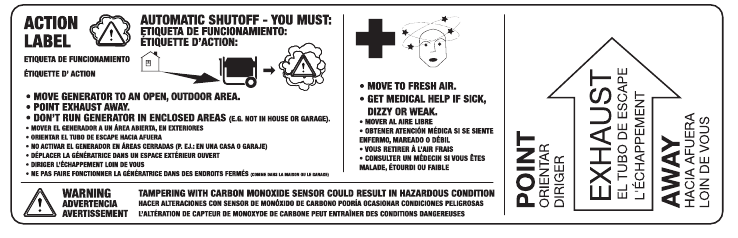

ACTIELABEL

CO AUTO-UIT-SCHAKELING OP HET BEDIENINGSPANEEL

CO-SENSOR INDICATIE LAMPJES

Kleur	Beschrijving
ROOD	Koolmonoxide heeft zich rond de generator opgehoopt. Na het uitschakelen knippert het RODE indicatielampje in het CO-sensor gedeelte van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld vanwege een ophopend CO-gevaar. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Verplaats de generator naar een open buitenruimte, ver van bewoonde ruimtes met de uitlaat weg gericht. Zodra de generator naar een veilige ruimte is verplaatst, kan deze opnieuw worden gestart. Zorg voor frisse lucht en ventileer de ruimte waar de generator is uitgeschakeld.
GEEL	Er is een storing opgetreden in het CO-sensorsysteem. Wanneer een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO-auto-uitschakelgebied van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een fout. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden gediagnosticeerd en gerepareerd door een erkend Westinghouse servicecentrum.

ONDERDELEN

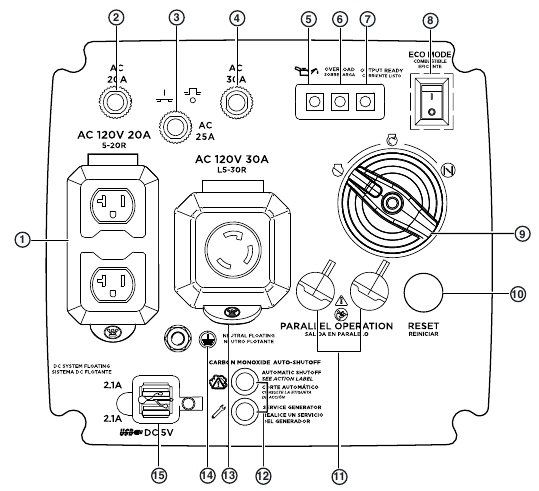

ONDERDELEN BEDIENINGSPANEEL

1. 120 Volt AC, 20 Amp Duplex NEMA 5-20R
   Contactdoos: De contactdoos kan maximaal 20 Ampère leveren.
2. 20 Ampère AC-stroomonderbreker: De stroomonderbreker beperkt de stroom die via de NEMA 5-20R-contactdoos kan worden geleverd tot 20 ampère.
3. 25 Ampère AC-stroomonderbreker: De stroomonderbreker beperkt de stroom die via de NEMA 5-20R-contactdoos kan worden geleverd tot 25 ampère.
4. 30 Ampère AC-stroomonderbreker: De stroomonderbreker beperkt de stroom die via de NEMA L5-30R-contactdoos kan worden geleverd tot 30 ampère.
5. Low Oil LED: Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet zakt, licht de indicator voor een laag oliepeil op en schakelt de generator automatisch de motor uit.
6. Overload LED: Geeft aan dat de generator overbelast is.
7. Output Ready LED: Licht op wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de contactdozen.

8. Eco Mode: De Eco-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.
9. Engine/Fuel Switch: Wordt gebruikt om de brandstofkraan naar de stand Run, Choke of OFF te draaien.
10. Overload Reset: De generatoromvormer schakelt automatisch alle AC-uitgangen uit om de generator te beschermen in geval van overbelasting of kortsluiting in een aangesloten apparaat.
11. Parallelle bedieningsaansluitingen: Er kan een compatibele Westinghouse-omvormergenerator worden aangesloten voor extra vermogen.
12. CO-sensorindicatorlampjes: De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas. Als er toenemende niveaus van CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.
13. 120 Volt AC, 30 Ampère NEMA L5-30R-contactdoos: De contactdoos kan maximaal 30 ampère leveren.
14. Aardklem: De aardklem wordt gebruikt om de generator extern te aarden.
15. USB-poorten: USB-poort met twee poorten van 5 V/2,1 A. Accepteert USB-stekkers type A.

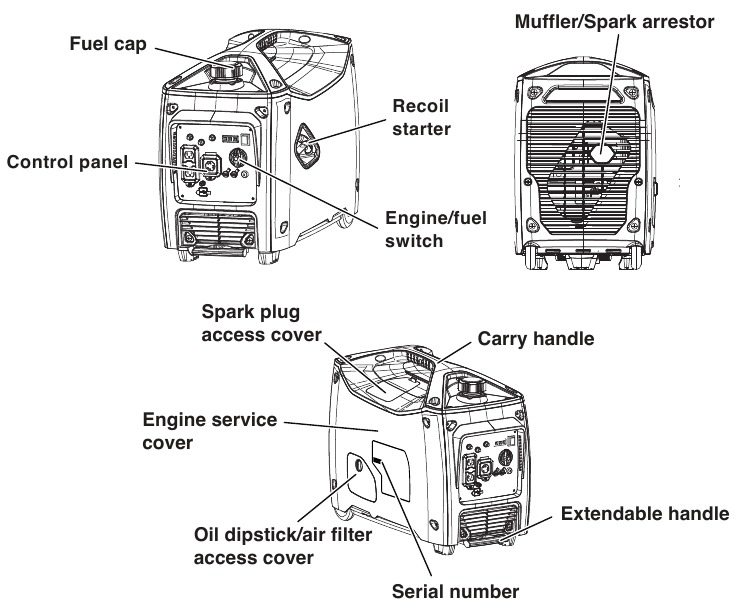

GENERATORONDERDELEN

INHOUD VERPAKKING

1. Open de doos voorzichtig.
2. Verwijder en bewaar de gebruiksaanwijzing, de oliefles, de trechter, de bougiedopsleutel en de schroevendraaier.
3. Verwijder en gooi het verpakkingsmateriaal weg.
4. Vouw de bovenkant van de plastic zak rondom de generator open.
5. Snijd de verticale hoeken van de doos voorzichtig af om toegang te krijgen tot de generator.
6. Recycle of verwijder het verpakkingsmateriaal op de juiste manier.

INHOUD VERPAKKING

• Gebruikershandleiding
• Snelstartgids
• Fles SAE 10W-30-olie
• Schroevendraaier
• Bougiedopsleutel
• Olietrechter
• L5-30R-naar-TT-30R-adapter
• Parallelle kabel

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

MONTAGE

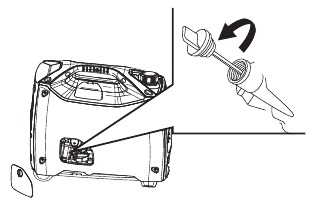

EERSTE OLIEVULLING

LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer de motor NIET te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit ernstige motorschade veroorzaken.

LET OP
Het gebruik van 2-takt-/cyclusolie of andere niet-goedgekeurde olietypen kan ernstige motorschade veroorzaken die niet onder de garantie valt.

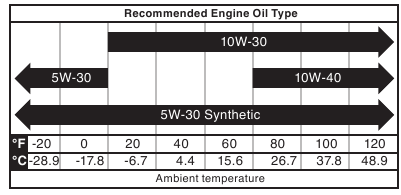

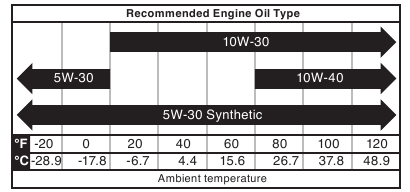

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30-motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

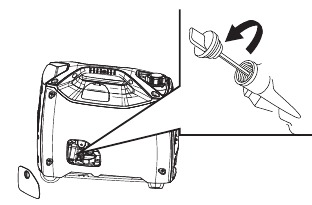

1. Verwijder op een vlakke ondergrond de onderhoudsafdekking van de motor en de peilstok.

2. Voeg met behulp van de meegeleverde trechter en olie olie toe aan de motor.

Opmerking: Aangezien er mogelijk nog restolie uit de fabriek in de motor zit, voegt u de olie stapsgewijs toe aan het einde van de fles om te voorkomen dat de motor te vol raakt. Zie Controle van het motoroliepeil in het hoofdstuk Onderhoud.

3. Plaats de peilstok terug en draai hem met de hand vast.
4. Plaats de onderhoudsafdekking van de motor terug.

BRANDSTOF

Brand- en explosiegevaar. Gebruik nooit een benzinecontainer, benzinetank of een ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

Brand- en explosiegevaar. Vul de brandstoftank NIET te vol. Vul alleen tot de rode vulring in het brandstoffilter in de tank. Overvullen kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar oplevert.

Brand- en explosiegevaar. Tank de generator nooit bij terwijl de motor draait. Schakel de motor altijd uit en laat de generator twee minuten afkoelen voordat u gaat tanken.

LET OP
Gebruik GEEN E15- of E85-brandstof in dit product. Motorschade of schade aan de apparatuur veroorzaakt door oude brandstof of E85 E15 het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine die maximaal 10% ethanol bevat.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87-93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN mengsmering.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.
• Tank NIET binnenshuis.
• Maak GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er afzettingen ontstaan die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.

Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator vult. Laat de generator vijf minuten draaien om de stabilisator het hele brandstofsysteem te laten behandelen.

DE BRANDSTOFTANK VULLEN

1. Schakel de generator uit en laat hem minimaal twee minuten afkoelen voordat u hem vult.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Reinig het gebied rondom de brandstofdop en verwijder de dop langzaam.

LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon en in goede staat is om vervuiling van het brandstofsysteem te voorkomen.

4. Voeg langzaam de aanbevolen brandstof toe. Vul de tank NIET te vol. Vul alleen tot de rode maximale vulring op het brandstoffilter dat zichtbaar is in de vulhals.


5. Plaats de brandstofdop stevig terug.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Reinig het brandstoffilter van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

WERKING

LOCATIE VAN DE GENERATOR

Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

NOOIT binnenshuis gebruiken in een huis of garage, ZELFS NIET als deuren en ramen openstaan.

Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.

Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omheiningen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Gevaar voor elektrocutie. Gebruik de generator nooit op een natte of vochtige plek. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waternevel of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of een sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ertoe leiden dat er vuil wordt opgezogen door de generator, waardoor koelopeningen of het luchtinlaatsysteem verstopt kunnen raken. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook als hij niet in werking is). De generator moet zich op minstens 1,5 m afstand van brandbaar materiaal bevinden.

Gebruik de generator NIET in de achterbak van een SUV, camper, aanhangwagen, laadbak (gewoon, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie waar de generator en/of de uitlaatdemper niet voldoende kunnen worden gekoeld. Sluit generatoren NIET op tijdens het gebruik.

Gevaar voor verstikking. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd zorgvuldig rekening met wind- en luchtstromen bij het plaatsen van de generator.

AARDING

Gevaar voor elektrische schokken. Als de generator niet goed is geaard, kan dit leiden tot een elektrische schok.

De generator heeft een zwevend nulpunt. De aardklem van de generator is verbonden met het frame van de generator, de metalen onderdelen van de generator die geen stroom voeren, en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet correct.

Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten op de generator, vereist de National Electric Code niet dat de unit wordt geaard. Andere manieren om de generator te gebruiken kunnen echter aarding vereisen om het risico op schokken of elektrocutie te verminderen.

LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 polen, of dubbel geïsoleerde gereedschappen en apparaten.

Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektrische inspecteur of lokale instantie die bevoegd is voor de lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. De output wordt met ongeveer 3,5% verminderd voor elke 1000 voet toegenomen hoogte vanaf zeeniveau.

Aanpassing voor grote hoogte is vereist voor gebruik op hoogten boven 5.000 ft. (1524 m). Gebruik zonder deze aanpassing zal leiden tot verminderde prestaties, verhoogd brandstofverbruik en verhoogde emissies. Het wordt niet aanbevolen om de motor te gebruiken op hoogten onder 2.000 ft. (762 m) met de set voor grote hoogte.

LET OP
Gebruik de generator niet op hoogten onder 2.000 ft. (762 m) met de set voor grote hoogte geïnstalleerd. Er kan schade aan de motor ontstaan.

Carburateursset voor grote hoogte: onderdeelnummer 518517

INLOOOPERIODE

Voor een goede inloop mag u de eerste vijf bedrijfsuren NIET meer dan 50% van het nominale vermogen (1500 watt) overschrijden.

Varieer de belasting af en toe, zodat de statorwikkelingen kunnen opwarmen en afkoelen, en de zuigerveren zich goed kunnen zetten.

GEBRUIKSFREQUENTIE

Als de generator onregelmatig of met tussenpozen wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan het hoofdstuk Opslag van deze handleiding voor informatie over brandstofverslechtering.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De motor gevuld is met olie.
• Er benzine in de brandstoftank zit.
• Alle belastingen zijn losgekoppeld.
• De ECO-schakelaar in de OFF-stand staat.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens het gebruik.

DE MOTOR STARTEN

1. Draai de ontluchting van de brandstofdop in de ON-stand.


2. Draai de motor-/brandstofschakelaar naar de Choke-stand.


Opmerking: De generator kan vanuit de Run-stand worden gestart als hij warm is van het gebruik.

3. Pak de terugslaghendel stevig vast en trek er langzaam aan totdat u meer weerstand voelt, en trek er dan snel aan.


4. Nadat de motor is gestart, draait u de brandstofschakelaar naar de RUN-stand.


DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen UIT en trek de stekker eruit. Start of stop de generator nooit met elektrische apparaten aangesloten of ingeschakeld.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen van de motor en generator te stabiliseren.
3. Draai de motor-/brandstofschakelaar in de OFF-stand.
4. Laat de motor afkoelen en draai vervolgens de ontluchting van de brandstofdop naar de OFF-stand.

Opmerking: Als er een noodgeval is en de omvormer snel moet worden gestopt, zet dan onmiddellijk de brandstofschakelaar in de OFF-stand.

ECO-MODUS

LET OP
Start de generator altijd met de ECO-MODUS uitgeschakeld (ECO MODE OFF). Laat het motortoerental stabiliseren en de OUTPUT READY-LED oplichten voordat u de ECO-MODUS inschakelt (ECO MODE ON).

De ECO-MODUS minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.

Schakel de ECO-MODUS in (ECO MODE ON) bij het voeden van kleine apparaten met continue belastingen, zoals een computer of een elektrische lamp.

Schakel de ECO-MODUS uit (ECO MODE OFF) bij het voeden van grote piekbelastingen, zoals een airconditioner of een elektrische pomp.

Om de ECO-MODUS in te schakelen, controleert u of de OUTPUT READY-LED groen brandt en drukt u de schakelaar in de ON-stand. Als er geen belasting aanwezig is, daalt het toerental van de generator tot de stationaire snelheid. De generator detecteert belastingen wanneer ze worden toegepast en verhoogt het motortoerental.

Om de generator op maximaal vermogen en toerental te laten draaien, drukt u de ECO-MODUS-schakelaar in de OFF-stand.

AC-STROOMONDERBREKERS

De stroomonderbrekers worden automatisch uitgeschakeld (switch OFF) als er een kortsluiting is of een aanzienlijke overbelasting van de generator bij een stopcontact.

Als de AC-stroomonderbreker automatisch wordt uitgeschakeld (switches OFF automatically), controleer dan of het apparaat correct werkt en of het de nominale belastbaarheid van het circuit niet overschrijdt voordat u de stroomonderbreker reset.

OVERBELASTINGSRESET

De generator schakelt automatisch alle AC-uitvoer uit om de generator te beschermen bij overbelasting of kortsluiting in een aangesloten apparaat. De motor blijft echter wel draaien. Geringe overbelasting die de OVERLOAD-led tijdelijk doet oplichten, kan de levensduur van de generator verkorten.

OVERLOAD op het bedieningspaneel licht rood op en de groene OUTPUT READY is UIT.

Om de AC-uitvoer te herstellen:

1. Schakel alle aangesloten elektrische belastingen UIT en ontkoppel ze.
2. Druk op de RESET-knop op het bedieningspaneel totdat de OVERLOAD-led uitgaat en de OUTPUT READY-led oplicht.
3. Reset de stroomonderbrekers indien UIT.
4. Controleer of de beoogde bedrijfs- en piekbelastingen de capaciteit van de generator NIET overschrijden.
5. Sluit de elektrische belastingen achtereenvolgens weer aan en laat de generator stabiliseren na elke aangesloten belasting.

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator NIET. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of elektrische apparaten die erop zijn aangesloten beschadigen.

Zorg ervoor dat de generator voldoende continu (bedrijfs-) en piekvermogen (startvermogen) kan leveren voor de items die u tegelijkertijd wilt gebruiken.

Er moet rekening worden gehouden met de totale stroomvereisten (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden doorgaans beoordelingsinformatie in de buurt van het model- of serienummer.

Om de stroomvereisten te bepalen:

1. Selecteer de items die u tegelijkertijd wilt gebruiken.
2. Tel het continue (bedrijfs-) wattage van deze items op. Dit is de hoeveelheid stroom die de generator moet produceren om de items draaiende te houden. Raadpleeg de wattagereferentietabel op de volgende pagina.
3. Schat hoeveel piekvermogen (startvermogen) u nodig heeft. Piekvermogen is de korte stroomstoot die nodig is om elektrisch aangedreven gereedschap of apparaten, zoals een cirkelzaag of koelkast, te starten. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen het/de item(s) met het hoogste extra piekvermogen toe te voegen aan het totale nominale wattage uit stap 2.

   *De vermelde wattages zijn schattingen. Controleer het daadwerkelijke wattage.

STROOMBEHEER

Om de levensduur van de generator en aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mogen geen apparaten op de generatoraansluitingen zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door belastingen opeenvolgend toe te voegen, als volgt:

1. Start de motor, zonder dat er iets op de generator is aangesloten, zoals beschreven in deze handleiding.
2. Sluit de eerste belasting aan en zet deze aan, bij voorkeur de grootste belasting die u heeft.
3. Laat de generatoruitvoer stabiliseren (motor draait soepel en aangesloten apparaat werkt naar behoren).
4. Sluit de volgende belasting aan en zet deze aan.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stap 4 en 5 voor elke extra belasting.

Wattagereferentie

Gereedschap of apparaat	Geschat bedrijfsvermogen*	Geschat startvermogen*
Gloeilampen (4 stuks x 75 Watt)	300	0
TV (buistype)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of vriezer	700	2200
Bronpomp (1/3 pk)	1000	2000
Radio	200	0
Boormachine (3/8", 4 ampère)	440	600
Cirkelzaag (Heavy Duty, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*De vermelde wattages zijn schattingen. Controleer het daadwerkelijke wattage.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks de woning in lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis in loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij(en) van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, moet u ervoor zorgen dat de generator zich in een open buitenruimte bevindt, op minstens 6 meter afstand van bewoonde ruimtes en met de uitlaatopening naar buiten gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.

Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde verlengkabels, gereedschappen en apparaten met 3 pinnen of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat goed werkt. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische waarde van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

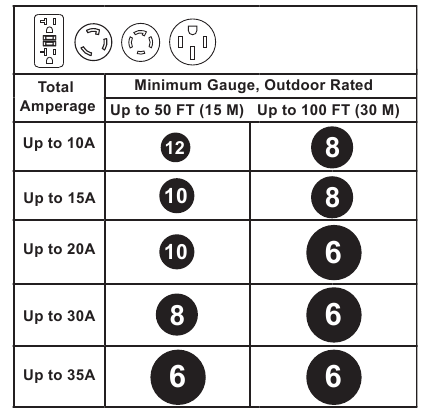

AFMETINGEN VERLENGKABEL

Gebruik alleen geaarde verlengkabels met 3 pinnen die zijn gemarkeerd voor gebruik buitenshuis en die geschikt zijn voor de elektrische belasting.

PARALLELLE WERKING

Brand- en elektrocutiegevaar. Sluit de parallelle kabelaansluitingen nooit aan of los wanneer een generator draait.

Een correcte aansluiting van de linker- en rechterkabels is erg belangrijk wanneer de generatoren worden gebruikt met een overdrachtsschakelaar om een gebouw van stroom te voorzien. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, inclusief de generatoren, te voorkomen, mag u niet proberen een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde overdrachtsschakelaar te gebruiken.

LET OP
Aansluiting op een generator die niet compatibel is, kan een lage spanningsuitvoer veroorzaken die gereedschappen en apparaten die door de generator worden gevoed, kan beschadigen.

Parallelle werking geeft u de mogelijkheid om met de meegeleverde parallelle kabel verbinding te maken met een compatibele Westinghouse-omvormergenerator voor een gecombineerde bedrijfs- en piekvermogensafgifte.

Een parallelle Westinghouse 507PC-kabel (apart verkrijgbaar) is ook compatibel. Deze kabel kan worden gekocht bij een erkende Westinghouse-generatorhandelaar.

Opmerking: Compatibele Westinghouse-generatoren zonder parallelle poorten kunnen parallel worden gebruikt met de parallelle kabel die op het stopcontact is gemonteerd, onderdeelnummer 260041.

LET OP
Gebruik de ECO-MODUS NIET tijdens parallelle werking als u grote piekbelastingen, zoals een airconditioner of elektrische pomp, van stroom voorziet. Het motortoerental past zich mogelijk niet snel genoeg aan om te voldoen aan de spanningsvereisten van grote piekbelastingen, waardoor de apparaten of de generatoren kunnen beschadigen.

1. Zorg er op beide generatoren voor dat de motor-/brandstofschakelaar en de ECO MODE-schakelaar in de UIT-stand staan.
2. Sluit twee parallelle kabelaansluitingen aan op de parallelle uitgangen op de eerste generator en sluit vervolgens de tegenoverliggende kabelaansluitingen aan op de parallelle uitgangen van de andere generator.

Opmerking: Als u apparaten rechtstreeks vanaf de generatoren van stroom voorziet (niet aangesloten op de overdrachtsschakelaar van een gebouw), hoeft u de linker-/rechterkabels niet af te stemmen op de parallelle uitgangen van de generator.

3. Start een van de generatoren en wacht tot de OUTPUT READY-led oplicht.
4. Start de tweede generator en wacht tot de OUTPUT READY-led oplicht voordat u een belasting aansluit.

5. Sluit extra belastingen aan zoals beschreven in het gedeelte Stroombeheer.
6. Ontkoppel alle belastingen voordat u de generatoren stopt.

TRANSPORT

• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep van de generator om de unit op te tillen of lastbeperkingen aan te brengen, zoals touwen of sjorbanden. NIET proberen de generator op te tillen of vast te zetten door andere onderdelen vast te houden.
• Houd de unit tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voor transport.
• Gebruik de uitschuifbare handgreep voor transport met één persoon. Om de handgreep uit te schuiven, drukt u op de vergrendelknop van de handgreep en trekt u aan de handgreep totdat deze volledig is uitgeschoven. Om hem op te bergen, drukt u op de vergrendelknop en drukt u op de handgreep totdat deze volledig is ingetrokken. Schuif de handgreep alleen uit of in terwijl de generator is uitgeschakeld, stilstaat en op een horizontaal oppervlak staat. Gebruik de uitschuifbare handgreep NIET om de generator volledig van de grond te tillen, te slepen of om hem ondersteboven te zetten.

Brandgevaar. NIET de generator volledig ondersteboven zetten. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Meer frequente service is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

Vóór elk gebruik
Controleer de motorolie

Na de eerste 25 uur of de eerste maand
Ververs de motorolie

Na 50 uur of elke 6 maanden
Ververs de motorolie
Reinig het luchtfilter 2

Na 100 uur of elke 6 maanden
Inspecteer/reinig de vonkenvanger
Inspecteer/reinig de bougie
Inspecteer/stel de klepspeling af

Na 300 uur of elk jaar
Vervang de bougie
Vervang het luchtfilter

¹Ververs de olie elke maand bij zware belasting of hoge temperaturen.

²Reinig vaker in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd.

³Aanbevolen service uit te voeren door een erkende Westinghouse-servicehandelaar.

ONDERHOUD - VERVANGINGSONDERDELEN

Beschrijving	Onderdeelnummer
Luchtfilter	2034
Vonkenvanger	6789
Bougie	97109 (F7RTC)

MOTORSERVICEKAP

Verwijder de motorservicekap om toegang te krijgen tot het luchtfilter en de carburateur. Verwijder de schroeven van de kap en trek de kap er voorzichtig met beide handen uit.

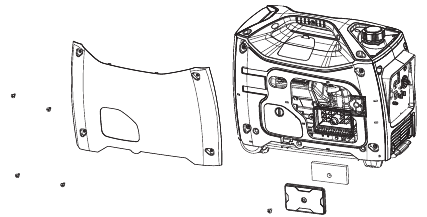

ONDERHOUD LUCHTFILTER

Brandgevaar. Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk wasmiddel om het luchtfilter te reinigen. Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de motorservicekap.
3. Verwijder de schroef waarmee het deksel van de luchtfilter is bevestigd en verwijder het deksel.

   Opmerking: Het luchtfilterelement is doordrenkt met olie. Gebruik een geschikte reinigingsbak.

LET OP
Vermijd contact van de huid met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

4. Verwijder het schuimrubberen luchtfilter uit het luchtfilterhuis en was het door het element onder te dompelen in een oplossing van huishoudelijk wasmiddel en warm water. Knijp langzaam in het schuim om het grondig te reinigen.

LET OP
VERDRAAI het schuimrubberen luchtfilterelement NIET tijdens het reinigen of drogen. Oefen alleen langzame maar stevige knijpbewegingen uit.

5. Spoel het luchtfilterelement af door het onder te dompelen in vers water en langzaam te knijpen. Laat het filter goed drogen.

LET OP
Vervuil NIET. Volg de richtlijnen van de EPA of andere overheidsinstanties voor de juiste verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

6. Dompel het schuimrubberen luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter is achtergebleven.

7. Installeer het schuimrubberen luchtfilter in de behuizing en installeer het deksel van de luchtfilter opnieuw.
8. Installeer het motorservicepaneel.

CONTROLE MOTOROLIEPEIL

Vermijd contact van de huid met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

LET OP
Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan versnelde slijtage veroorzaken en/of de levensduur van de motor verkorten.

Ververs de olie vaker bij gebruik van de generator in stoffige omstandigheden of bij extreem warm weer.

De omgevingstemperatuur heeft invloed op de prestaties van de motorolie. Verander het type motorolie dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil vóór elk gebruik of om de 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder het oliedeksel.
3. Maak met een vochtige doek schoon rond de oliepeilstok.
4. Verwijder de oliepeilstok en veeg de peilstok schoon.


5. Steek de peilstok in de vulhals zonder deze erin te schroeven. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige bedrijfsbereik bevindt.


6. Voeg indien nodig stapsgewijs de aanbevolen motorolie toe en controleer opnieuw totdat het peil zich tussen de L- en H-markeringen op de peilstok bevindt. NIET te vol doen. Als het peil boven de volle markering op de peilstok staat, laat u de olie aflopen om het oliepeil te verlagen tot de volle markering op de peilstok.
7. Plaats de oliepeilstok terug en draai deze met de hand vast.
8. Installeer het toegangsklepje.

MOTOROLIE VERVERSEN

Per ongeluk starten. Verwijder de bougiestekker van de bougie wanneer u aan de generator werkt.

Bij gebruik van de generator onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet de olie vaker worden ververst. Ververs de olie terwijl de motor nog warm is van gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.

Opmerking: Het plaatsen van de generator op een verhoogd oppervlak iets boven de oliepan zal het aftappen vergemakkelijken.

2. Verwijder het oliedeksel en het bougiedeksel. Koppel de bougiestekker los van de bougie en plaats de draad zo dat deze geen contact kan maken met de bougie.
3. Maak met een vochtige doek schoon rond de oliepeilstok. Verwijder de peilstok en veeg schoon.
4. Plaats een oliepan (of een geschikte container) onder de olie vul-/ aftapopening.
5. Kantel de generator om de olie af te tappen.

6. Giet langzaam olie in de olievulopening totdat het oliepeil zich tussen de L- en H-markeringen op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. NIET te vol doen.

   Maximale oliecapaciteit: 0,53 US qt (0,5 L)

7. Plaats de peilstok terug en draai deze met de hand vast.
8. Sluit de bougiekabel aan en installeer het oliedeksel.

LET OP
Vervuil NIET. Volg de richtlijnen van de EPA of andere overheidsinstanties voor de juiste verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

ONDERHOUD VAN DE BOUGIE

Inspecteer en reinig de bougie na elke 100 gebruiksuren of zes maanden. Vervang de bougie na 300 gebruiksuren of elk jaar.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de bougiedeksel.
3. Verwijder de bougiekabel door de bougiekap stevig recht van de motor af te trekken.
4. Reinig het gebied rond de bougie.
5. Verwijder de bougie met de meegeleverde bougie-dopsleutel.

LET OP
Oefen nooit een zijdelingse belasting uit en beweeg de bougie niet zijwaarts bij het verwijderen van de bougie.

6. Inspecteer de bougie. Vervang deze als de elektroden putjes vertonen, verbrand zijn of als de isolator gebarsten is. Gebruik alleen een aanbevolen vervangende bougie.
7. Meet de elektrodenafstand van de bougie met een draad-type voelermaat. Pas indien nodig de afstand aan door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 - 0,032 inch (0,60 - 0,80 mm)


8. Draai de bougie voorzichtig met de hand vast en draai deze vervolgens nog 3/8 tot 1/2 slag aan met de bougiesleutel.
9. Installeer de bougiekap en het motoronderhoudsdeksel.

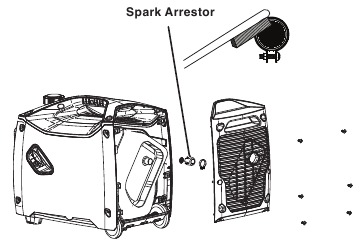

ONDERHOUD VONKENVANGER

Laat de uitlaatdemper volledig afkoelen voordat u de vonkenvanger onderhoudt. Controleer en reinig de vonkenvanger na elke 100 gebruiksuren of zes maanden. Als de vonkenvanger niet wordt gereinigd, leidt dit tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond.
2. Verwijder de dekselschroeven en de uitlaatdemperdeksel. Gebruik een schroevendraaier om de vonkenvanger te verwijderen.


3. Verwijder voorzichtig de koolstofafzettingen van het scherm van de vonkenvanger met een draadborstel. De vonkenvanger moet vrij zijn van breuken en scheuren. Vervang de vonkenvanger als deze beschadigd is.
4. Installeer de vonkenvanger en het uitlaatdemperdeksel opnieuw.

OPSLAG

Een goede voorbereiding voor opslag is vereist voor een probleemloze werking en een lange levensduur van de generator.

LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren en gom, vernis en corrosieve afzettingen veroorzaken in brandstofleidingen, brandstofkanalen en de motor. Deze corrosieve afzettingen beperken de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator continu te gebruiken. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen service vereist.
2 tot 6 maanden	Vul met verse benzine en voeg benzine-stabilisator toe. Laat de carburateurvlotterbak leeglopen.
6 maanden of langer	Laat de brandstoftank en de carburateurvlotterbak leeglopen.

KORTDURENDE OPSLAG

• Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder alle vuil van de luchtinlaten aan de voorkant van het apparaat en de koelopeningen van de uitlaatdemper.
• Bewaar de generator op een goed geventileerde, droge plaats uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonkenproducerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• NIET de generator of benzine opslaan in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Met de motor en het uitlaatsysteem koel en alle oppervlakken droog, dekt u de generator af om stof buiten te houden. GEEN plastic zeil als stofkap gebruiken. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGDURIGE OPSLAG

Zelfs correct gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat u de vlotterbak leeglopen om gom- en vernisvorming in de carburateur te voorkomen.

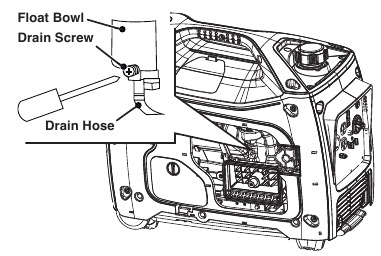

HET LEEGMAKEN VAN DE VLOTTERBAK

1. Draai de brandstoftankklep naar de stand UIT.
2. Zoek de aftapschroef aan de onderkant van de carburateur vlotterbak.


3. Plaats een geschikte benzinecontainer onder de aftap-schroef om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.

HET LEEGMAKEN VAN DE BRANDSTOFTANK

Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen om brandstofscheiding, -verslechtering en afzettingen in het brandstofsysteem te voorkomen.

1. Draai de brandstoftankdop los. Verwijder het brandstoffilterscherm.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.
3. Installeer het brandstoffilterscherm en de brandstoftankdop opnieuw.
4. Start de generator en laat hem draaien totdat de motor van de generator stopt.
5. Verwijder de bougie.
6. Doe een theelepel motorolie in de cilinder en trek aan de terugslaghendel totdat er weerstand wordt gevoeld. In deze positie komt de zuiger omhoog tijdens de compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze positie helpt interne corrosie te voorkomen. Laat de terugslaghendel voorzichtig terugkeren.
7. Installeer de bougie opnieuw. Laat de bougiekap losgekoppeld om onbedoeld starten te voorkomen.
8. Installeer het motoronderhoudsdeksel.

KLEPSPELING

OPMERKING
Het controleren en afstellen van de klepspeling moet worden gedaan als de motor koud is.

1. Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) door langzaam aan het startkoord te trekken. Door het bougiegat kijkend, moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten bij BDP op de compressieslag. Als dit niet het geval is, draai de motor 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


Klepspeling	0,0031 – 0,0047 in. (0,08 – 0,12 mm)	0,0051 – 0,0067 in. (0,13 – 0,17 mm)
Koppel	8 – 12 N•m	8 – 12 N•m

6. Als een aanpassing nodig is, houd dan de tuimelaarspil vast en draai de stelmoer van de spil los.
7. Draai de tuimelaarspil om de opgegeven speling te verkrijgen. Houd de tuimelaarspil vast en draai de stelmoer van de spil weer vast tot het opgegeven koppel.

Koppel: 106 inch-pound (12 N•m)

8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het tuimelaardeksel en de bougie.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start niet	Geen brandstof.	Tank bij.
	Slechte brandstof, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft generator gestopt.	Als de LED voor laag oliepeil brandt, zet dan de batterijschakelaar in de OFF (uit) stand. Voeg motorolie toe.
	Bougie nat met brandstof (verdronken motor).	Wacht vijf minuten. Zet de batterijschakelaar in de OFF (uit) stand. Trek meerdere keren snel aan de terugslagstarter. Als de generator niet start, verwijder dan de bougie en droog deze af.
	Bougie defect, vervuild of verkeerd afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontsteking defect, kleppen vast, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	Choke gedeeltelijk open of gesloten door zwakke of losgekoppelde batterij.	Stel de choke handmatig in. Zie het hoofdstuk Onderhoud.
	CO-sensor verwijderd of aangepast.	Zet terug naar de oorspronkelijke configuratie.
Motor start en valt dan uit	Geen brandstof.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde brandstof.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	CO-sensor geactiveerd of systeemfout opgetreden.	Verplaats de generator / Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Slechte brandstof, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontsteking defect, kleppen vast, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of valt weg bij belasting	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel enkele apparaten los.
	Defecte elektrisch gereedschap of apparaat.	Vervang of repareer gereedschap of apparaat. Stop en start de motor opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontsteking defect, kleppen vast, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED is OFF (uit) en OVERLOAD LED is ON (aan).	Controleer de AC-belasting. Stop en start de motor opnieuw. Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defecte elektrisch gereedschap of apparaat.	Vervang of repareer gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

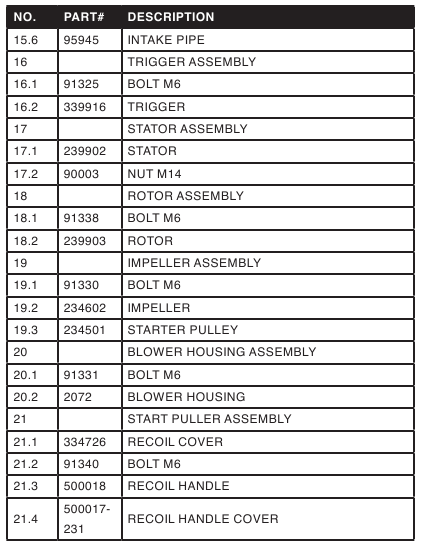

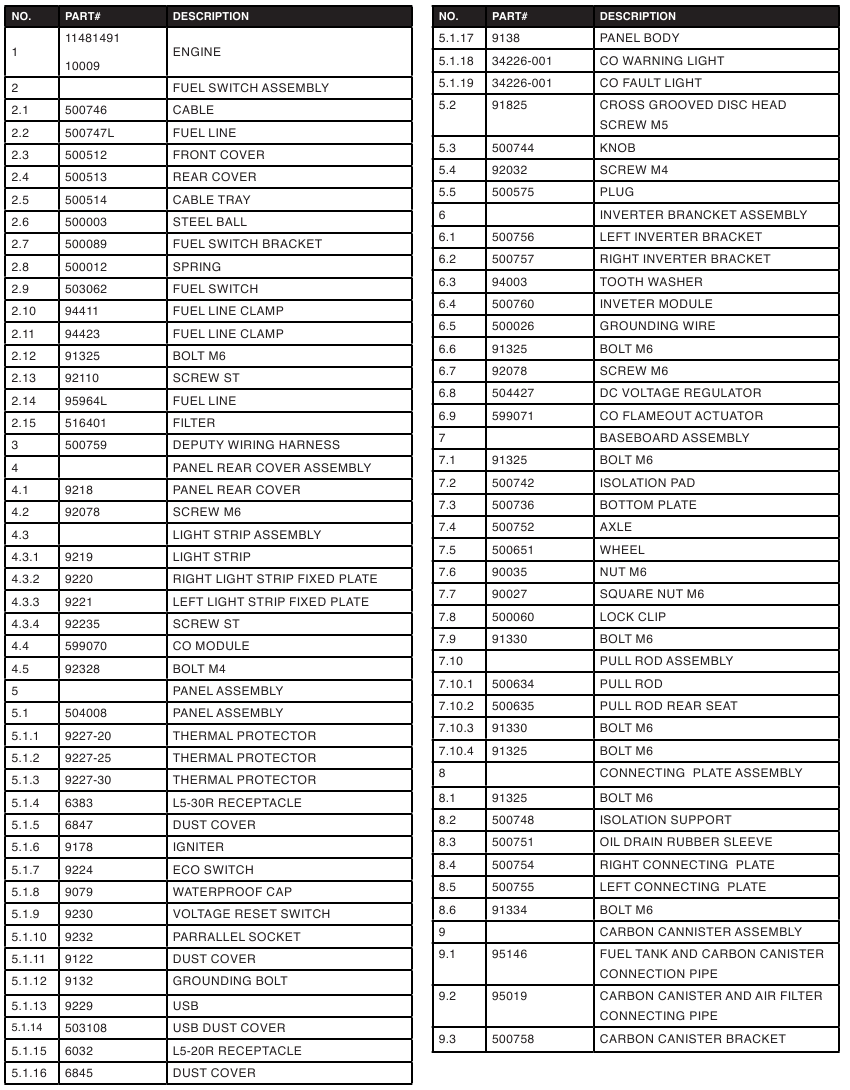

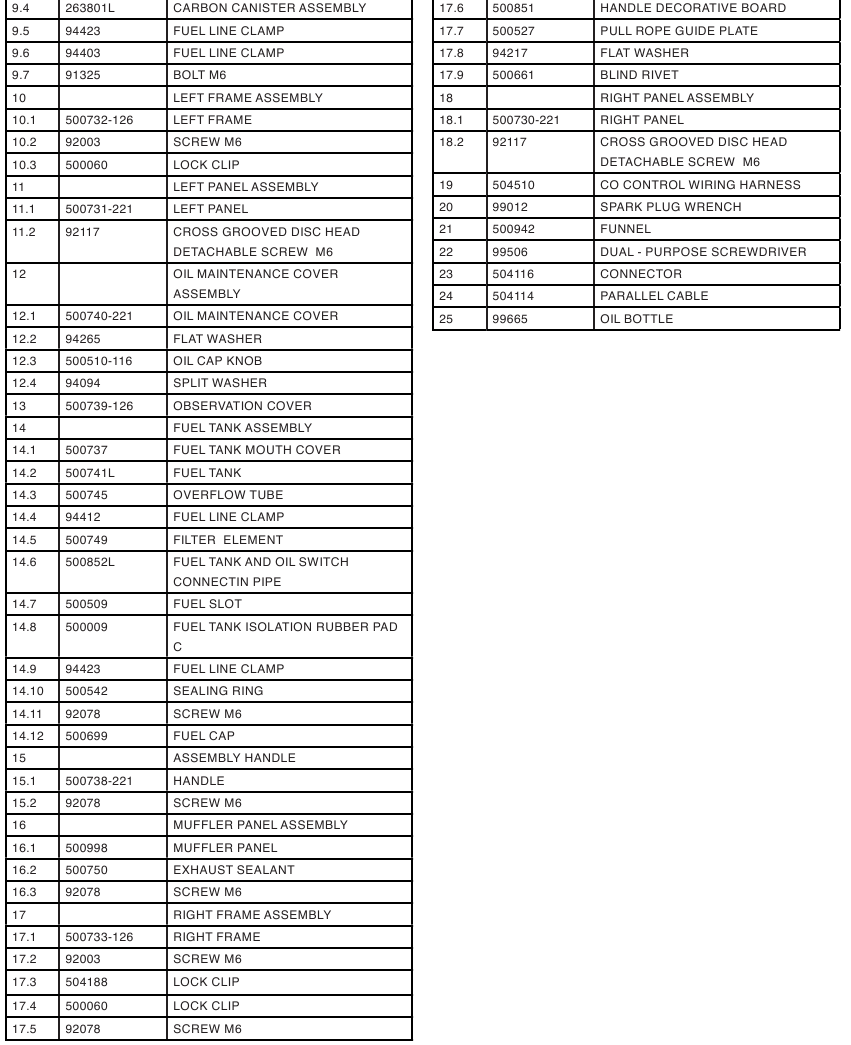

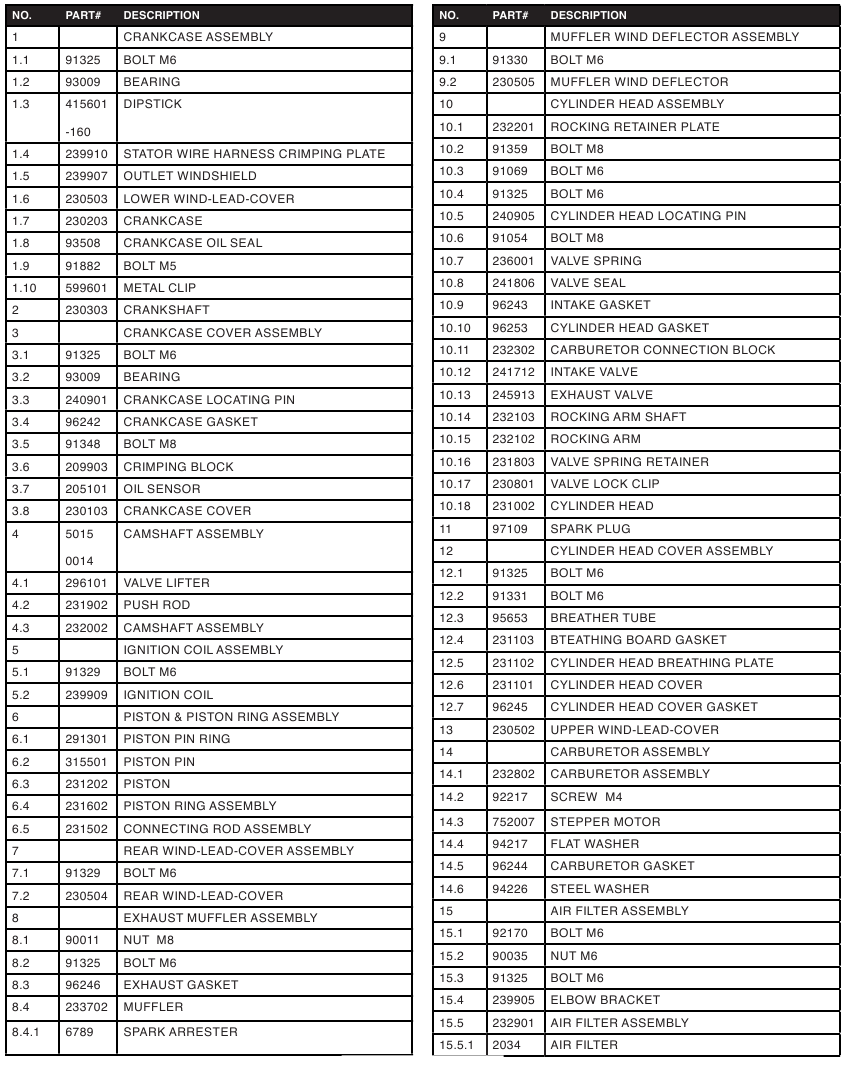

UITGEKLAPTE WEERGAVE EN ONDERDELENLIJST

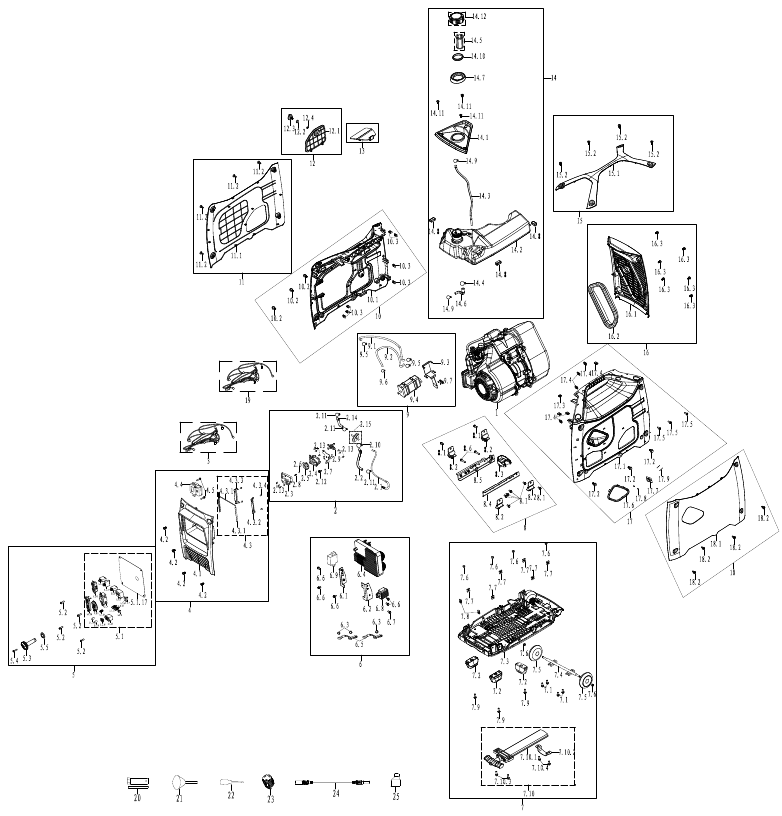

UITGEKLAPTE WEERGAVE A

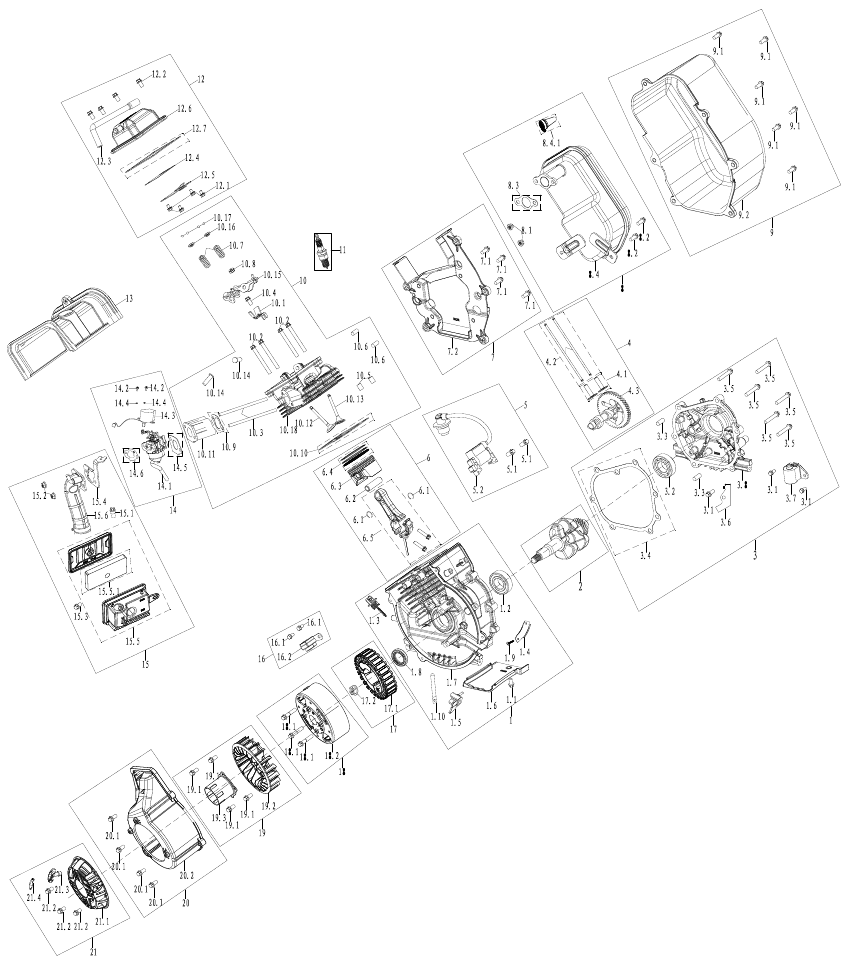

UITGEKLAPTE WEERGAVE B

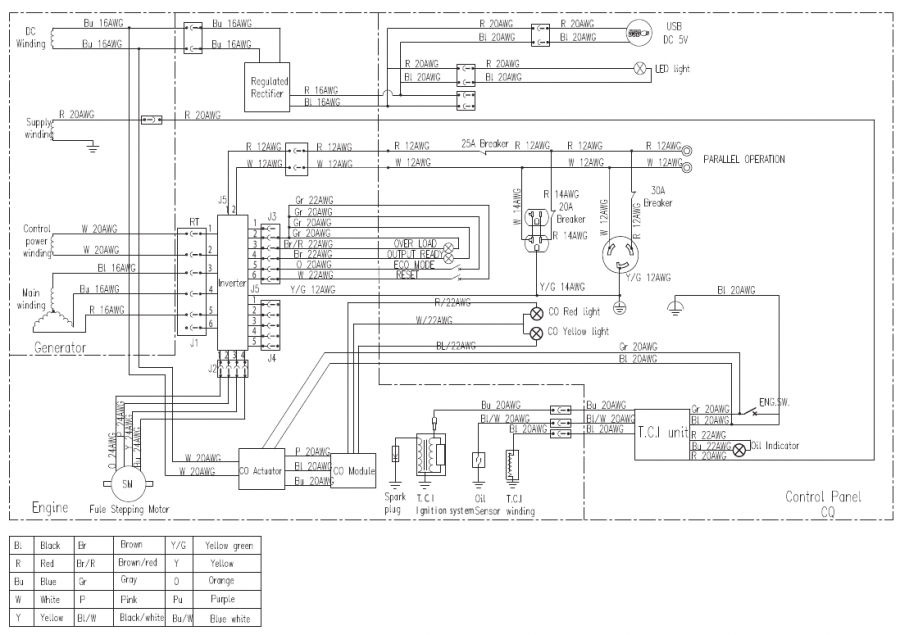

SCHEMATISCHE WEERGAVEN

WestinghousePortablePower.com

Service Hotline: (855) 944-3571
777 Manor Part Drive
Columbus, OH 43228

Referenties

• http://www.p65warnings.ca.gov
• Warranty Registration | Westinghouse Outdoor Equipment
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WH3700iXLTc - Handleiding invertergenerator

Beschikbare talen
