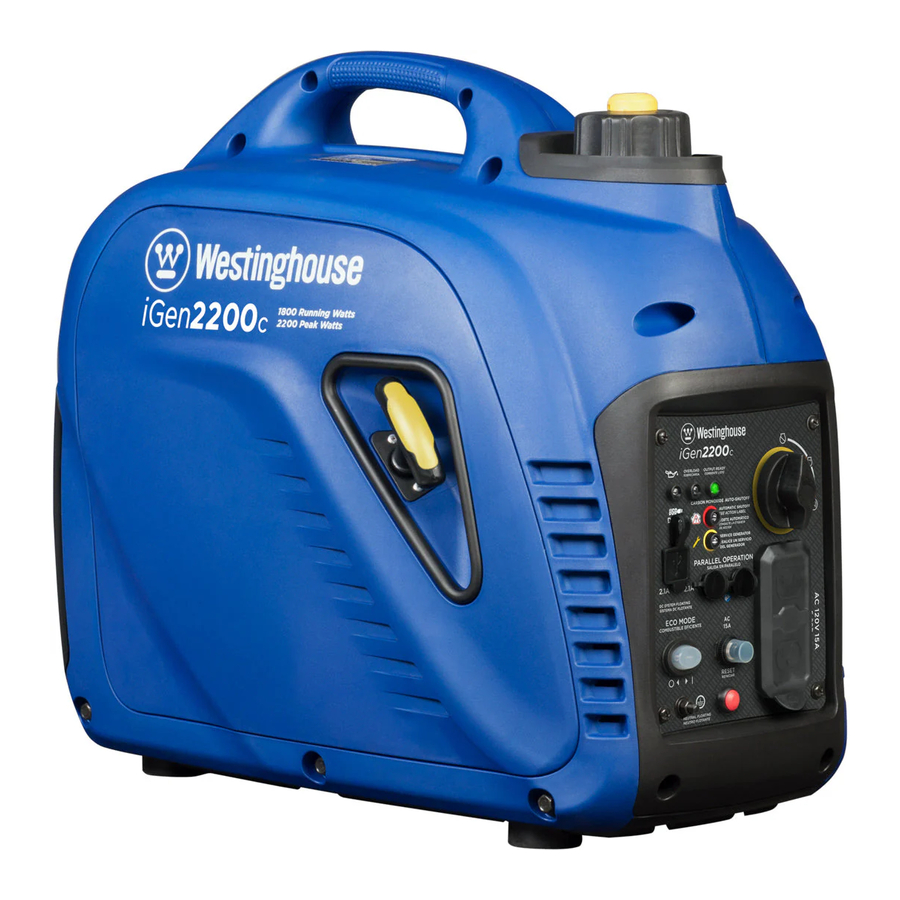

Westinghouse iGen2200c - Handleiding invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

BEWAAR DEZE INSTRUCTIES

SPECIFICATIES

Continu vermogen:	1800
Piekvermogen:	2200
Nominaal vermogen bij 1,0 arbeidsfactor:	1,8 kW benzine
Piekvermogen:	2,2 kVA benzine
Nominale spanning:	120V
Nominale frequentie:	Hz bij 3600 RPM
Fase:	Enkelfasig
Totale harmonische vervorming:	≤ 3%
Motorinhoud:	79 cc
Starttype:	Terugslag
Brandstofcapaciteit:	1,14 gallon (4,3 liter)
Brandstoftype:	Ongelode benzine 87–93 Octane*
Oliecapaciteit:	0,37 qt. (11,8 oz.)
Olietype:	SAE 10W-30
Bougie:	Torch E6RTC
Bougieafstand:	0,024 – 0,032 in. (0,60 – 0,80 mm)
Klepinlaatspeling:	0,0031 – 0,0047 in. (0,08 – 0,12 mm)
Klepuitlaatspeling:	0,0051 – 0,0067 in. (0,13 – 0,17 mm)
AC-aardingssysteem:	Zwevend neutraal
Spanningsregelaar:	AVR
Alternatortype:	Permanente magneet
Maximale omgevingstemperatuur:	104°F (40°C)
Certificeringen:	EPA CARB CSA Group

*Ethanolgehalte van 10% of minder. Gebruik GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen van 5°F (15°C)–122°F (50°C). Als het product tijdens de opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het vóór gebruik weer binnen dit bereik worden gebracht. Dit product moet altijd buitenshuis worden gebruikt in een goed geventileerde ruimte en ver uit de buurt van deuren, ramen en andere ventilatieopeningen.
Maximaal wattage en stroom zijn onderhevig aan en worden beperkt door factoren zoals BTU-gehalte van de brandstof, omgevingstemperatuur, hoogte, motorcondities, enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau, en zal ook afnemen met ongeveer 1% voor elke 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

PRODUCTREGISTRATIE

Voor een probleemloze garantiedekking is het belangrijk om uw Westinghouse generator te registreren.

U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos is meegeleverd.
• Uw product online registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
• Scan de volgende QR-code met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie sturen naar:
  Westinghouse Outdoor Power
  Warranty registration
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantiedekking.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of in de buurt van de generator is.

Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsinstructies. Het betekent opletten, alert worden, uw veiligheid is in het geding! Lees en houd u aan het bericht dat volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP:
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of waardoor de apparatuur niet goed functioneert.

Opmerking: Geeft een procedure, handeling of toestand aan die moet worden gevolgd om de generator op de beoogde manier te laten functioneren.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool		Beschrijving
		Veiligheidswaarschuwingssymbool
		Gevaar voor elektrocutie
		Verstikkingsgevaar
		Brandgevaar. Raak geen hete oppervlakken aan.
		Gevaar voor elektrische schokken
		Brandgevaar
		Veilige afstand bewaren
		Lees de instructies van de fabrikant
		Niet gebruiken in natte omstandigheden
		Aarding. Raadpleeg een elektricien om de aardingsvereisten te bepalen vóór de bediening.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.

NOOIT gebruiken in een huis of garage, ZELFS NIET als deuren en ramen open zijn.

Alleen BUITEN gebruiken en ver weg van ramen, deuren en ventilatieopeningen

VEILIGHEIDSINSTRUCTIES

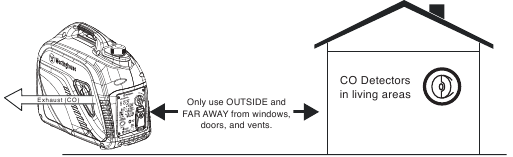

CORRECT GEBRUIK

Voorbeeld van een locatie om het risico op koolmonoxidevergiftiging te verminderen

• ALLEEN buiten en in de windrichting gebruiken, ver weg van ramen, deuren en ventilatieopeningen.
• Uitlaatgassen wegleiden van bewoonde ruimten

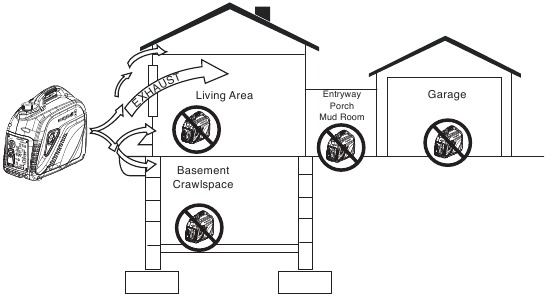

INCORRECT GEBRUIK

Niet bedienen op een van de volgende locaties:

• In de buurt van een deur, raam of ventilatieopening
• Garage
• Kelder
• Kruipruimte
• Woonruimte
• Zolder
• Entree
• Portiek
• Bijkeuken

LET OP
Installeer koolmonoxidemelders op batterijen of plug-in koolmonoxidemelders met batterijback-up in woonruimtes.

Brand- en elektrocutiegevaar. Sluit niet aan op het elektrische systeem van een gebouw, tenzij de generator en de omschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator nooit bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator nooit om medische apparatuur van stroom te voorzien.
• Gebruik de generator niet als u moe bent of onder invloed van drugs, alcohol of medicijnen.
• Gebruik de generator niet met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die op deze generator worden gebruikt, moeten correct geaard zijn door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een omschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich tijdens het gebruik van de generator ziek, duizelig of zwak begint te voelen, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Gebruik de generator ALLEEN BUITEN en ver weg van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis en/of windomstandigheden kunnen een grotere afstand vereisen.
• Houd tijdens het gebruik en de opslag een vrije ruimte van minimaal anderhalve meter aan alle kanten van de generator, ook boven het hoofd. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De hitte die wordt gegenereerd door de uitlaatdemper en de uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare voorwerpen te ontsteken.
• Raak de uitlaatdemper of de motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of brandbare of ontvlambare materialen in de directe baan van de uitlaatgassen.
• Verwijder altijd alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud is gebruikt uit de buurt van de generator voordat u deze gaat gebruiken.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
• Een omschakelaar moet worden geïnstalleerd door een erkende elektricien die is goedgekeurd door de bevoegde instantie. De installatie moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Niet roken bij het vullen van de generator met benzine.
• Zorg ervoor dat de benzinetank van de generator niet overloopt tijdens het vullen.
• Zet de motor uit en laat hem twee minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder nooit de brandstofdop als de generator draait. Zet de motor uit en laat het apparaat minimaal vijf minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatdemper brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.
• Veeg gemorste brandstof van het apparaat.
• Probeer nooit gemorste brandstof te verbranden.
• Vul de brandstoftank nooit te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator is gemorst, veeg dan eventuele lekkages onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gaat gebruiken.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik benzine nooit als schoonmaakmiddel.
• Bewaar alle containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

• Probeer bij een gasbrand de vlam niet te blussen als de brandstoftankklep in de AAN-stand staat. Het introduceren van een blusser in een generator met een open brandstofschakelaar kan een explosiegevaar opleveren.
• Gas heeft een kenmerkende geur, dit helpt om potentiële lekken snel te detecteren.
• Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.

Bij het starten van de generator:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem correct zijn geplaatst.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u de generator gaat gebruiken.
• Zorg ervoor dat de generator op een vlakke ondergrond staat voordat u hem gaat gebruiken.

Bij het transporteren of onderhouden van de generator:

• Koppel de bougiekabel los om onbedoeld starten te voorkomen.

Bij het opbergen van de generator:

• Bewaar uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Bewaar geen benzine in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.

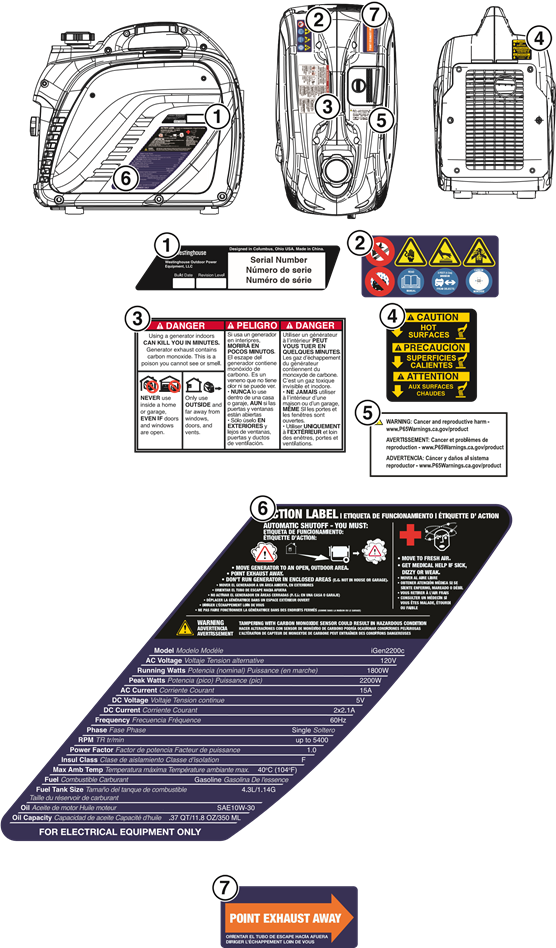

VEILIGHEIDSLABELS EN STICKERS

CO-SENSOR

De CO-sensor controleert de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofbronnen die worden gebruikt in het gebied waar wordt gewerkt. Als bijvoorbeeld de uitlaat van brandstofgereedschap op een met een CO-sensor uitgeruste generator is gericht, kan een uitschakeling worden geïnitieerd als gevolg van stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en herleid eventuele extra brandstofbronnen om koolmonoxide weg te voeren van personeel en bewoonde gebouwen.

Opmerking: Generators die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP (START/STOP) knop op het bedieningspaneel nadat een automatische uitschakeling heeft plaatsgevonden.

Generators zijn bedoeld om buiten te worden gebruikt, ver van bewoonde gebouwen en met de uitlaat gericht weg van personeel en gebouwen. Als de generator verkeerd wordt gebruikt en wordt bediend op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit, waarschuwt de gebruiker met een ROOD indicatorlampje en instrueert de gebruiker om het actielabel te lezen voor de te nemen stappen. De CO-sensor VERVANGT GEEN koolmonoxidemelders. Installeer koolmonoxidemelders op batterijen in uw huis.

Automatische uitschakeling, vergezeld van een knipperend ROOD lampje in het CO-sensor gedeelte van het bedieningspaneel, is een indicatie dat de generator verkeerd was geplaatst. Als u zich ziek, duizelig of zwak begint te voelen, of als koolmonoxidemelders in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. U kunt een koolmonoxidevergiftiging hebben.

CO AUTOMATISCHE UITSCHAKELING OP HET BEDIENINGSPANEEL

KOOLMONOXIDE AUTOMATISCHE UITSCHAKELING

AUTOMATISCHE UITSCHAKELING

ZIE ACTIELABEL

GENERATOR ONDERHOUDEN REALICE

CO-SENSOR INDICATORLAMPJES

Kleur	Beschrijving
ROOD	Koolmonoxide heeft zich rond de generator opgehoopt. Na het uitschakelen knippert het RODE indicatorlampje in het CO-sensor gebied van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld vanwege een ophopend CO-gevaar. Het RODE lampje knippert minimaal vijf minuten na een CO-uitschakeling. Verplaats de generator naar een open buitenruimte, ver weg van bewoonde ruimtes met de uitlaat gericht weg. Zodra de generator naar een veilige ruimte is verplaatst, kan deze opnieuw worden gestart. Breng frisse lucht aan en ventileer de ruimte waar de generator is uitgeschakeld.
GEEL	Er is een storing opgetreden in het CO-sensorsysteem. Wanneer er een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatorlampje in het CO automatische uitschakelingsgebied van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minimaal vijf minuten na een fout. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden gediagnosticeerd en gerepareerd door een geautoriseerd Westinghouse servicecentrum.

ACTIELABEL

ONDERDELEN

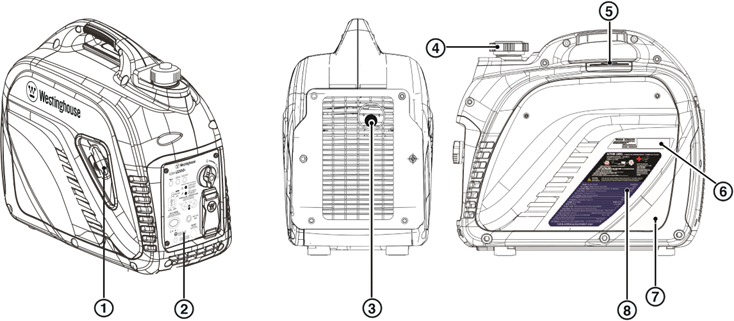

GENERATORONDERDELEN

1. Terugslaghandgreep: Trek aan de terugslaghandgreep om de motor handmatig te starten.
2. Bedieningspaneel: Het bedieningspaneel bevat de stopcontacten en bedieningselementen.
3. Geluiddemper en vonkenvanger: De vonkenvanger voorkomt dat vonken de geluiddemper verlaten.
4. Brandstofdop: Hier loodvrije brandstof toevoegen.
5. Toegangsdeksel bougie: Deksel biedt toegang tot de bougie.
6. Serienummer: Het serienummer van het model dat vereist is voor productregistratie, bevindt zich op een van de twee locaties.
7. Servicedeksel motor: Deksel biedt toegang tot de motor, het luchtfilter en de carburateur.
8. Modelinformatielabel: Geeft informatie over spanning/ampère en vermogen.

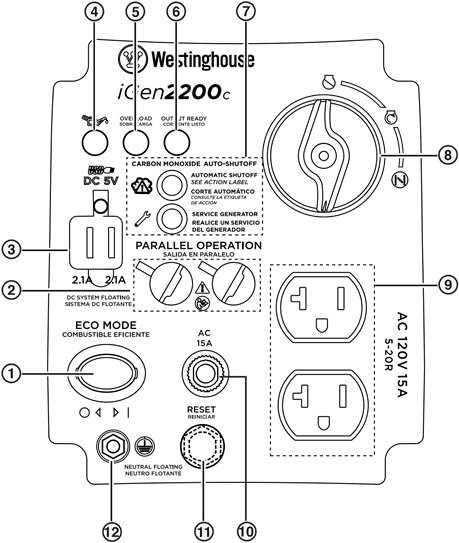

ONDERDELEN VAN HET BEDIENINGSPANEEL

1. Eco-modus: De eco-modus minimaliseert het brandstofverbruik en het geluid door het toerental van de motor aan te passen aan het minimum dat nodig is voor de huidige belasting.
2. Stopcontacten voor parallel gebruik: Er kan een compatibele Westinghouse Inverter Generator worden aangesloten voor extra vermogen.
3. USB-poorten: USB-poort met twee poorten 5V/2.1A. Accepteert Type A USB-stekkers.
4. Lage olie LED: Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet komt, licht de indicator voor laag oliepeil op en schakelt de generator automatisch de motor uit.
5. Overbelasting LED: Geeft aan dat de generator overbelast is.
6. Uitgang gereed LED: Brandt wanneer de generator normaal werkt. Geeft aan dat de generator elektrische energie produceert bij de stopcontacten.
7. CO-sensorindicatorlampjes: De CO-sensor controleert de ophoping van giftig koolmonoxidegas. Als er toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor automatisch de motor uit.
8. Brandstofschakelaar: Wordt gebruikt om de brandstofknop in de stand run (AAN), choke of UIT te zetten.
9. 120 Volt AC, 20 Amp Duplex NEMA 5-20R Stopcontact: Het stopcontact kan maximaal 20 ampère leveren.
10. 15 Amp AC-stroomonderbreker: De stroomonderbreker beperkt de stroom die via het NEMA 5-20R-stopcontact kan worden geleverd tot 15 ampère.
11. Overbelasting reset: De generatoromvormer schakelt automatisch alle AC-uitgangen UIT om de generator te beschermen in geval van overbelasting of kortsluiting in een aangesloten apparaat.
12. Aardklem: De aardklem wordt gebruikt om de generator extern te aarden.

MONTAGE

1. Open de doos voorzichtig.
2. Verwijder de inhoud van de doos en bewaar deze.
3. Verwijder en gooi het verpakkingsmateriaal weg.
4. Vouw de bovenkant van de plastic zak waarin de generator zit open.
5. Snijd de verticale hoeken van de doos voorzichtig af om toegang te krijgen tot de generator.
6. Recycle of verwijder het verpakkingsmateriaal op de juiste manier.

INHOUD VAN DE DOOS

• Gebruikershandleiding
• Snelstartgids/onderhoudsschema
• Fles van 0,37 US qt (350 ml) SAE 10W-30-olie
• Bougiedopsleutel
• Olietrechter

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

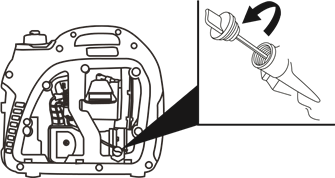

EERSTE OLIEVULLING

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie. Als er geen motorolie wordt toegevoegd voordat u start, kan dit ernstige motorschade veroorzaken.

LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt.

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator gebruikt bij extreme temperaturen.

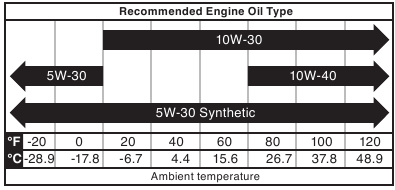

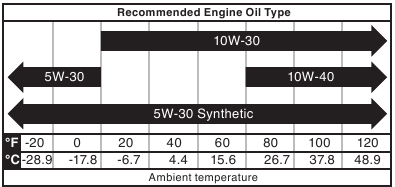

Aanbevolen motorolietype

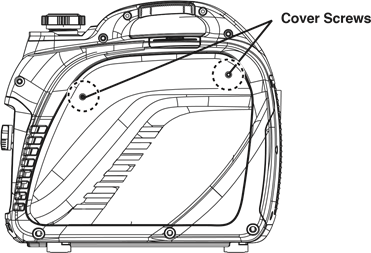

1. Verwijder op een vlakke ondergrond het onderhoudsdeksel van de motor en de oliepeilstok.

2. Voeg met behulp van de meegeleverde trechter en olie olie toe aan de motor.
   Opmerking: Omdat er mogelijk nog restolie van de fabriek in de motor zit, voegt u de olie stapsgewijs toe aan het einde van de fles om te voorkomen dat de motor te vol raakt. Zie Controle van het motoroliepeil in het hoofdstuk Onderhoud.
3. Plaats de oliepeilstok terug en draai deze met de hand vast.
4. Plaats het onderhoudsdeksel van de motor terug.

BRANDSTOF

Brand- en explosiegevaar. Gebruik nooit een benzinecontainer, benzinetank of een ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode vulring in het brandstoffilter in de tank. Overvullen kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar oplevert.

Brand- en explosiegevaar. Tank de generator nooit bij terwijl de motor draait. Zet de motor altijd uit en laat de generator twee minuten afkoelen voordat u gaat tanken.

LET OP

Gebruik geen E15- of E85-brandstof in dit product. Schade aan de motor of apparatuur veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87–93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (indien beschikbaar; niet-ethanolbrandstof wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN olie-gasmix.
• Wijzig de motor NIET om op alternatieve brandstoffen te werken.
• Tank NIET binnenshuis.
• Creëer GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.

Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator gaat tanken. Laat de generator vijf minuten draaien zodat de stabilisator het hele brandstofsysteem kan behandelen.

DE BRANDSTOFTANK VULLEN

1. Zet de generator UIT en laat hem minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
   LET OP
   Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon en in goede staat is om verontreiniging van het brandstofsysteem te voorkomen.
4. Voeg langzaam de aanbevolen brandstof toe. Niet overvullen. Vul alleen tot de rode maximale vulring op het brandstoffilter die zichtbaar is in de vulhals.

5. Plaats de brandstofdop. Goed vastdraaien.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Reinig het brandstoffilter van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

WERKING

LOCATIE GENERATOR

Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.

Gebruik hem NOOIT in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.

Gebruik hem alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.

Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, afgesloten ruimtes of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Gevaar voor elektrocutie. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ervoor zorgen dat er vuil in de generator terechtkomt, waardoor koelopeningen of het luchtinlaatsysteem verstopt kunnen raken. Laat de generator 30 minuten afkoelen voordat u hem transporteert of opbergt.

De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook als hij niet in werking is). De generator moet minstens 1,5 m (5 ft) afstand houden van brandbaar materiaal.

Gebruik de generator niet achter in een SUV, camper, aanhanger, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie die geen voldoende koeling van de generator en/of de geluiddemper mogelijk maakt. Sluit generatoren NIET op tijdens bedrijf.

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaatopeningen waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd bij het positioneren van de generator rekening met de wind en luchtstromen.

AARDING

Schokgevaar. Als de generator niet goed is geaard, kan dit leiden tot elektrische schokken.

LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerd gereedschap en apparaten.

Het generatorneutraal is zwevend. De generatoraardaansluiting is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardaansluitingen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet correct.

Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken, kunnen echter aarding vereisen om het risico op schokken of elektrocutie te verminderen.

Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektriciteitsinspecteur of lokaal bureau met jurisdictie voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt minder naarmate u hoger boven zeeniveau werkt. Het vermogen wordt ongeveer 3,5% minder voor elke 1000 voet toegenomen hoogte ten opzichte van zeeniveau.

Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes boven 5.000 ft (1524 m). Gebruik zonder deze aanpassing leidt tot verminderde prestaties, verhoogd brandstofverbruik en verhoogde emissies.

LET OP
Gebruik de generator NIET op hoogtes onder 2.000 ft (762 m) met de kit voor grote hoogte geïnstalleerd. Er kan schade aan de motor optreden.
Carburateurkit voor grote hoogte: onderdeelnummer 202801

INLOOPPERIODE

Voor een goede inloop mag u de eerste vijf bedrijfsuren niet meer dan 50% van het nominale bedrijfsvermogen (900 watt) overschrijden.
Varieer de belasting af en toe om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te laten inslijten.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte plaats staat.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De motor is gevuld met olie.
• Er benzine in de brandstoftank zit.
• Alle belastingen zijn losgekoppeld.
• De ECO-schakelaar in de OFF (uit) -stand staat.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

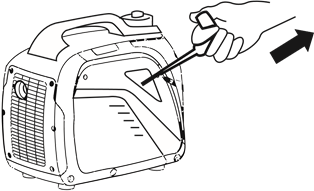

DE MOTOR STARTEN

1. Draai de ontluchting van de brandstofdop in de ON (aan) -stand.

2. Draai de brandstofknop in de choke-stand.

   Opmerking: De generator kan vanuit de Run (draaien) -stand worden gestart als hij warm is van het gebruik.
3. Pak de terugslaghendel stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt en trek vervolgens snel.

4. Nadat de motor is gestart, draait u de brandstofknop in de RUN (draaien) -stand.


DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en haal de stekker eruit.

   Start of stop de generator nooit met aangesloten elektrische apparaten.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen van de motor en generator te stabiliseren.
3. Draai de brandstofknop in de OFF (uit) -stand.
4. Laat de motor afkoelen en draai vervolgens de ontluchting van de brandstofdop in de OFF (uit) -stand.

Opmerking: Als er een noodgeval is en de omvormer snel moet worden gestopt, zet u de brandstofschakelaar onmiddellijk in de OFF (uit) -stand.

GEBRUIKSFREQUENTIE

Als de generator incidenteel of met tussenpozen wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan de opslagsecties van deze handleiding voor informatie over het opladen van de accu en brandstofdegradatie.

ECO-MODUS

LET OP
Start de generator altijd met ECO MODE OFF (ECO-MODUS uit). Laat het motortoerental stabiliseren en de OUTPUT READY (uitgang gereed) LED oplichten voordat u ECO MODE ON (ECO-MODUS aan) inschakelt.

Opmerking: Gebruik de ECO-MODUS niet in parallelle werking met een andere Westinghouse-generator.

De ECO-MODUS minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
Schakel de ECO-MODUS in bij het voeden van kleine apparaten met continue belasting, zoals een computer of elektrische verlichting.
Schakel de ECO-MODUS uit bij het voeden van grote piekbelastingen, zoals een airconditioner of elektrische pomp.
Om de ECO-MODUS in te schakelen, controleert u of de OUTPUT READY (uitgang gereed) LED groen oplicht en drukt u de schakelaar in de ON (aan) -stand. Als er geen belasting aanwezig is, daalt het generator-RPM tot het stationaire toerental. De generator detecteert belastingen wanneer ze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en RPM te laten draaien, drukt u de ECO MODE (ECO-MODUS) -schakelaar in de OFF (uit) -stand.

AC-STROOMONDERBREKER

De stroomonderbreker schakelt automatisch uit als er een kortsluiting is, een aanzienlijke overbelasting van de generator bij het stopcontact, of als de gecombineerde belasting 15 ampère overschrijdt.

Als de AC-stroomonderbreker automatisch uitschakelt, controleer dan of het apparaat correct werkt en of het de nominale belastingscapaciteit van het circuit niet overschrijdt voordat u de stroomonderbreker reset.

OVERBELASTINGSRESET

De generator schakelt automatisch alle AC-uitgangen uit om de generator te beschermen bij overbelasting of als er een kortsluiting is in een aangesloten apparaat. De motor blijft echter draaien. Marginale overbelasting die de OVERLOAD LED (overbelastings-LED) tijdelijk laat oplichten, kan de levensduur van de generator verkorten.

OVERLOAD (overbelasting) op het bedieningspaneel licht rood op en de groene OUTPUT READY (uitgang gereed) is uit.

Om de AC-uitgang te herstellen:

1. Schakel alle aangesloten elektrische belastingen uit en haal de stekker eruit.
2. Druk op de RESET-knop op het bedieningspaneel totdat de OVERLOAD LED (overbelastings-LED) uitgaat en de OUTPUT READY (uitgang gereed) LED oplicht.
3. Reset de stroomonderbreker als deze is uitgeschakeld.
4. Controleer of de beoogde bedrijfs- en piekbelastingen de capaciteit van de generator niet overschrijden.
5. Sluit elektrische belastingen opeenvolgend weer aan en laat de generator stabiliseren nadat elke belasting is aangesloten.

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.

Zorg ervoor dat de generator voldoende continu (lopend) en piekvermogen (startend) kan leveren voor de items die u tegelijkertijd wilt voeden.
Er moet rekening worden gehouden met de totale vermogensbehoefte (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden de nominale gegevens meestal in de buurt van het model- of serienummer.

Om de vermogensbehoefte te bepalen:

1. Selecteer de items die u tegelijkertijd wilt voeden.
2. Tel de continue (lopende) watts van deze items bij elkaar op. Dit is de hoeveelheid stroom die de generator moet produceren om de items draaiende te houden. Zie de onderstaande tabel met wattages.
3. Schat hoeveel piekvermogen (startvermogen) u nodig hebt.

Piekvermogen is de korte stroomstoot die nodig is om elektrisch gereedschap of apparaten met een motor te starten, zoals een cirkelzaag of koelkast. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen het item (de items) met het hoogste extra piekvermogen op te tellen bij het totale nominale vermogen van stap 2.

Voorbeeld:

Gereedschap of apparaat	Lopend vermogen*	Startvermogen*
TV (buistype)	300	0
RV-koelkast	180	600
Radio	200	0
Lamp (75 watt)	300	0
Koffiezetapparaat	600	0
	1580 Totaal lopend vermogen*	600 Hoogste startvermogen*
Totaal lopend vermogen		1580
Hoogste startvermogen		+ 600
Benodigd totaal startvermogen		2180

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

STROOMBEHEER

Om de levensduur van de generator en de aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mogen geen apparaten op de generatoraansluitingen zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door de belastingen als volgt sequentieel toe te voegen:

1. Start de motor zoals beschreven in deze handleiding, zonder dat er iets op de generator is aangesloten.
2. Sluit de eerste belasting aan en zet deze aan, bij voorkeur de grootste belasting die u hebt.
3. Laat het generatorvermogen stabiliseren (de motor loopt soepel en het aangesloten apparaat werkt naar behoren).
4. Sluit de volgende belasting aan en zet deze aan.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stap 4 en 5 voor elke extra belasting.

WATTAGE-REFERENTIE

Gereedschap of apparaat	Geschat lopend vermogen*	Geschat startvermogen*
Gloeilampen (4 stuks x 75 watt)	300	0
TV (buistype)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of vriezer	700	2200
Bronpomp (1/3 pk)	1000	2000
Radio	200	0
Boormachine (3/8", 4 ampère)	440	600
Cirkelzaag (heavy-duty, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks de woning ingaan, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw woning ingaat, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in de woning. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij(en) van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, moet u ervoor zorgen dat de generator zich in een open buitenruimte bevindt, op minstens 6 meter van bewoonde ruimten, met de uitlaatopening van de bewoonde ruimten af gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, met de dood of ernstig letsel tot gevolg.

Voordat u een wisselstroomapparaat of een voedingskabel op de generator aansluit:

• Gebruik geaarde verlengkabels met 3 pinnen, gereedschap en apparaten, of dubbel geïsoleerd gereedschap en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat het elektrische vermogen van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

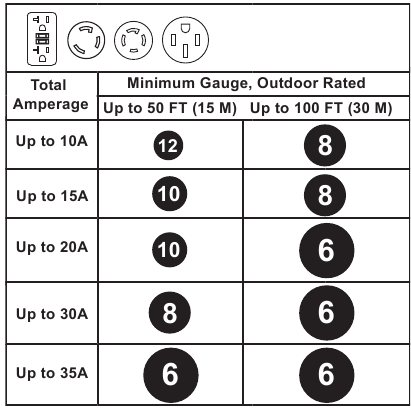

AFMETINGEN VERLENGKABEL

Gebruik alleen geaarde verlengkabels met 3 pinnen die zijn gemarkeerd voor buitengebruik en die zijn beoordeeld voor de elektrische belasting.

PARALLELLE WERKING

Brand- en elektrocutiegevaar. Sluit de parallelle kabels nooit aan of los ze nooit los wanneer een generator draait.

Een correcte aansluiting van de linker- en rechterkabels is erg belangrijk wanneer de generatoren worden gebruikt met een omschakelaar om een gebouw van stroom te voorzien. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, inclusief de generatoren, te voorkomen, mag u niet proberen een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde omschakelaar te gebruiken.

LET OP
Aansluiting op een generator die niet compatibel is, kan een laagspanningsuitgang veroorzaken die gereedschap en apparaten die door de generator worden gevoed, kan beschadigen.

Parallelle werking geeft u de mogelijkheid om een compatibele Westinghouse-omvormergenerator aan te sluiten voor een gecombineerd lopend en piekvermogen.

Voor parallelle werking is een parallelle Westinghouse 507PC-kabel (apart verkrijgbaar) vereist. Deze kabel kan worden gekocht bij een geautoriseerde Westinghouse-generatorhandelaar.

Opmerking: Compatibele Westinghouse-generatoren zonder parallelle poorten kunnen parallel worden gebruikt met de op het stopcontact gemonteerde parallelle kabel, onderdeelnummer 260041.

LET OP
GEBRUIK de ECO-modus NIET tijdens parallelle werking als u grote pieken belast, zoals een airconditioner of een elektrische pomp. Het toerental van de motor past zich mogelijk niet snel genoeg aan om te voldoen aan de spanningsvereisten van grote piekbelastingen, waardoor de apparaten of de generatoren kunnen worden beschadigd.

1. Zorg ervoor dat op beide generatoren de motor-/brandstofknop en de ECO MODE-schakelaar in de OFF (uit) -stand staan.
2. Sluit twee parallelle kabeldraden aan op de parallelle uitgangen op de eerste generator en sluit vervolgens de tegenoverliggende kabeldraden aan op de parallelle uitgangen van de andere generator.
   Opmerking: Als u apparaten rechtstreeks vanaf de generatoren van stroom voorziet (niet aangesloten op de omschakelaar van een gebouw), hoeft u de linker-/rechterkabels niet aan te passen aan de parallelle uitgangen van de generator.
3. Start een van de generatoren en wacht tot de OUTPUT READY (uitgang klaar) LED oplicht.
4. Start de tweede generator en wacht tot de OUTPUT READY (uitgang klaar) LED oplicht voordat u een belasting aansluit.
5. Sluit extra belastingen aan zoals beschreven in het hoofdstuk over stroombeheer.
6. Koppel alle belastingen los voordat u de generatoren stopt.

TRANSPORT

• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep van de generator om het apparaat op te tillen of om lastbeperkingen zoals touwen of sjorbanden te bevestigen. Probeer de generator NIET op te tillen of vast te zetten door andere onderdelen vast te houden.
• Houd het apparaat tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voordat u hem vervoert.

Brandgevaar. Zet de generator niet ondersteboven en leg hem niet op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

Accidentele start. Koppel de bougiedop los van de bougie wanneer u onderhoud aan de generator uitvoert.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Er is vaker onderhoud nodig bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

Voor elk gebruik

Controleer de motorolie

Na de eerste 25 uur of de eerste maand

Ververs de motorolie

Na 50 uur of elke 6 maanden

Ververs de motorolie1 Reinig het luchtfilter2

Na 100 uur of elke 6 maanden

Inspecteer/reinig de vonkenvanger Inspecteer/reinig de bougie Inspecteer/stel de klepspeling af3

Na 300 uur of elk jaar

Vervang de bougie Vervang het luchtfilter

¹ Ververs de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen.

² Vaker reinigen bij vuile of stoffige omstandigheden.
Vervang het luchtfilter als het niet voldoende kan worden gereinigd.

³ Beveel aan dat de service wordt uitgevoerd door een erkende Westinghouse-servicehandelaar.

VERVANGINGSONDERDELEN VOOR ONDERHOUD

Beschrijving	Onderdeelnummer
Luchtfilter	202901
Vonkenvanger	6789
Bougie	97101
Geluiddemper	203704

MOTORONDERHOUDSDEKSEL

Verwijder het motoronderhoudsdeksel om toegang te krijgen tot het luchtfilter, de carburateur, de olievulopening/-aftapplug en de peilstok. Verwijder de twee dekselschroeven en verwijder vervolgens voorzichtig het deksel met beide handen om te voorkomen dat de doorvoertules van het deksel beschadigen.

ONDERHOUD LUCHTFILTER

Brandgevaar. Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk reinigingsmiddel om het luchtfilter te reinigen.

Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder het motoronderhoudsdeksel.
3. Verwijder de schroef waarmee het luchtfilterdeksel is bevestigd. Kantel het deksel naar beneden om het te verwijderen.

   Opmerking: Het luchtfilterelement is doordrenkt met olie. Gebruik een geschikte reinigingscontainer.
   LET OP
   Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
4. Verwijder het schuimrubberen luchtfilter uit de luchtfilterbehuizing en was het door het element onder te dompelen in een oplossing van huishoudelijk reinigingsmiddel en warm water. Knijp langzaam in het schuimrubber om het grondig te reinigen.
   LET OP
   Draai of scheur het schuimrubberen luchtfilterelement NIET tijdens het reinigen of drogen. Oefen alleen langzame maar stevige knijpbewegingen uit.
5. Spoel het luchtfilterelement af door het onder te dompelen in vers water en langzaam te knijpen. Laat het filter volledig drogen.
   LET OP
   Vervuil niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
6. Dompel het schuimrubberen luchtfilter in schone motorolie en knijp alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
7. Plaats het schuimrubberen luchtfilter in de behuizing en plaats het luchtfilterdeksel terug.
8. Plaats het motoronderhoudspaneel terug.
   Luchtfilter: 202901

CONTROLE MOTOROLIEPEIL

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

LET OP
Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan leiden tot versnelde slijtage en/of de levensduur van de motor verkorten.

Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen.

De omgevingstemperatuur heeft invloed op de prestaties van de motorolie. Verander het type motorolie dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of om de 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder het motoronderhoudsdeksel.
3. Maak de omgeving rond de oliepeilstok schoon met een vochtige doek.
4. Verwijder de oliepeilstok en veeg de peilstok schoon.

5. Schroef de peilstok volledig in de vulhals. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.

6. Als het laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw totdat het niveau zich tussen de L- en H-markeringen op de peilstok bevindt. Vul NIET te veel. Als het boven de volle markering op de peilstok staat, laat dan de olie aflopen om het oliepeil te verlagen tot de volle markering op de peilstok.
7. Plaats de oliepeilstok terug en draai hem handvast aan.
8. Plaats het motoronderhoudsdeksel terug.

MOTOROLIE VERVERSEN

Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen. Ververs de olie terwijl de motor nog warm is van het gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
   Opmerking: Door de generator op een verhoogde ondergrond iets boven het oliecarter te plaatsen, wordt het aftappen vergemakkelijkt.
2. Verwijder het motoronderhoudsdeksel en het bougiedeksel. Koppel de bougiekabel los van de bougie en plaats de kabel op een plaats waar deze geen contact kan maken met de bougie.
3. Maak de omgeving rond de oliepeilstok schoon met een vochtige doek. Verwijder de peilstok en veeg hem schoon.
4. Plaats een oliepan (of een geschikte container) onder het olievulgat/-aftapplug.
5. Kantel de generator om de olie af te tappen.

6. Giet langzaam olie in de olievulopening totdat het oliepeil zich tussen de L- en H-markeringen op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel.
   Maximale oliecapaciteit: 0,37 US qt (350 ml)
7. Plaats de peilstok terug en draai hem handvast aan.
8. Sluit de bougiekabel aan en plaats het motoronderhoudsdeksel terug.

LET OP
Vervuil niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

ONDERHOUD AAN DE BOUGIE

Inspecteer en reinig de bougie na elke 100 gebruiksuren of zes maanden. Vervang de bougie na 300 gebruiksuren of elk jaar.

LET OP
Gebruik ALTIJD de Westinghouse OEM of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot onregelmatig stationair draaien, overslaan of kan voorkomen dat de motor start.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de bougiedeksel bovenop de generator.
3. Verwijder de bougiedop door de bougiedop stevig recht van de motor af te trekken.
4. Reinig het gebied rond de bougie.
5. Verwijder de bougie met de meegeleverde bougiedopsleutel.
   LET OP
   Oefen nooit zijwaartse druk uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.
6. Inspecteer de bougie. Vervang als de elektroden putten vertonen, verbrand zijn of als de isolator gebarsten is. Gebruik alleen een aanbevolen vervangende bougie.
7. Meet de elektrodenafstand van de bougie met een draad-type voelermaat. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 - 0,032 inch (0,60 - 0,80 mm)

8. Installeer de bougie voorzichtig met de hand vast en draai deze vervolgens nog 3/8 tot 1/2 slag aan met de bougiesleutel.
9. Installeer de bougiedop en de motordeelafdekking.

ONDERHOUD VONKENVANGER

Controleer en reinig de vonkenvanger na elke 100 gebruiksuren of zes maanden. Het niet reinigen van de vonkenvanger zal leiden tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond en laat de uitlaatdemper afkoelen voordat u de vonkenvanger onderhoudt.
2. Verwijder de afdekschroeven en de uitlaatdemperafdekking. Gebruik een schroevendraaier om de vonkenvanger te verwijderen.

3. Verwijder voorzichtig de koolstofafzettingen van het vonkenvangerscherm met een staalborstel. De vonkenvanger moet vrij zijn van breuken en scheuren. Vervang de vonkenvanger als deze beschadigd is.
4. Installeer de vonkenvanger en de uitlaatdemperafdekking opnieuw.

OPSLAG

Een goede voorbereiding van de opslag is vereist voor een probleemloze werking en een lange levensduur van de generator.

LET OP
Benzine die slechts 30 dagen wordt bewaard, kan achteruitgaan, waardoor gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de houdbaarheid van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator continu te gebruiken.
Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen onderhoud vereist.
2 tot 6 maanden	Vul met verse benzine en voeg benzine stabilisator toe. Tap de vlotterbak van de carburateur af.
6 maanden of langer	Tap de brandstoftank en de vlotterbak van de carburateur af.

KORTDURENDE OPSLAG

• Laat de generator minimaal 30 minuten afkoelen voor opslag.
• Plaats alle beschermende afdekkingen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder vuil van de luchtinlaten aan de voorkant van het apparaat en de koelopeningen van de uitlaatdemper.
• Bewaar de generator op een goed geventileerde, droge plaats, uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen, zoals gebieden met een vonkproducerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Bewaar de generator of benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Bedek de generator, wanneer de motor en het uitlaatsysteem koel zijn en alle oppervlakken droog zijn, om stof buiten te houden. Gebruik geen plastic zeil als stofhoes. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGDURIGE OPSLAG

Zelfs goed gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, tap dan de vlotterbak af om te voorkomen dat er gom en vernis in de carburateur ophopen.

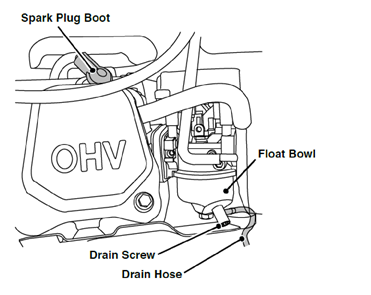

HET AFLATEN VAN DE VLOTTERBAK

1. Verwijder de motordeelafdekking.
2. Zoek de afvoerslang die uit de onderkant van de vlotterbak van de carburateur komt.

3. Plaats het losse uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.
5. Leid de afvoerslang tussen het luchtfilterhuis en de motordeelafdekking door. Installeer de motordeelafdekking.

HET AFLATEN VAN DE BRANDSTOFTANK
Als u de generator langer dan zes maanden opslaat, tap dan de brandstoftank af om brandstofscheiding, -achteruitgang en afzettingen in het brandstofsysteem te voorkomen.

1. Draai de brandstoftankdop los. Verwijder het brandstoffilterscherm.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet meegeleverd) om de benzine uit de brandstoftank te hevelen in een goedgekeurde benzinecontainer. Gebruik GEEN elektrische pomp.
3. Installeer het brandstoffilterscherm en de brandstoftankdop opnieuw.
4. Start de generator en laat deze draaien totdat de motor van de generator stopt.
5. Verwijder de bougie.
6. Doe een theelepel motorolie in de cilinder en trek aan de terugslaghendel totdat er weerstand wordt gevoeld. In deze positie komt de zuiger omhoog op zijn compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze positie helpt interne corrosie te voorkomen. Laat de terugslaghendel voorzichtig terugkeren.
7. Installeer de bougie opnieuw. Laat de bougiedop losgekoppeld om onbedoeld starten te voorkomen.
8. Installeer de motordeelafdekking.

KLEPSPELERIJ

LET OP
Het controleren en aanpassen van de klepspeling moet gebeuren wanneer de motor koud is.

1. Verwijder de tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (TDC) door langzaam aan de trekstarter te trekken. Als u door het bougiegat kijkt, moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten bij TDC op de compressieslag. Als dit niet het geval is, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


	Inlaatklep	Uitlaatklep
Klepspeling	0.0031 – 0.0047 in (0.08 – 0.12 mm)	0.0051 – 0.0067 in (0.13 – 0.17 mm)
Koppel	8-12 N•m	8-12 N•m

6. Indien een aanpassing noodzakelijk is, houdt u de tuimelaar vast en draait u de stelmoer van de tuimelaar los.
7. Draai de tuimelaar om de gespecificeerde speling te verkrijgen. Houd de tuimelaar vast en draai de stelmoer van de tuimelaar weer vast met het gespecificeerde koppel.
   Koppel: 106 inch-pound (12 N•m)
8. Voer deze procedure uit voor de andere klep.
9. Plaats de pakking, de tuimelaardeksel en de bougie terug.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start niet	Brandstof op.	Tank bij.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LED voor laag oliepeil brandt, zet dan de batterijschakelaar in de OFF (UIT) stand. Voeg motorolie toe.
	Bougie nat van brandstof (verdronken motor).	Wacht vijf minuten. Zet de batterijschakelaar in de OFF (UIT) stand. Trek de terugslaghendel snel meerdere keren. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of onjuist afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	CO-sensor verwijderd of aangepast.	Herstel de oorspronkelijke configuratie.
	CO-sensor geactiveerd of systeemfout opgetreden.	Verplaats de generator / Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 9443571.
Motor start, maar valt daarna uit	Brandstof op.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Vervuilde brandstof.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of hapert bij belasting	Vervuild luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel enkele apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer gereedschap of apparaat. Stop en start de motor opnieuw.
	Storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED is OFF (UIT) en OVERLOAD LED brandt.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

ONTPLOFTE TEKENING EN ONDERDELENLIJSTEN

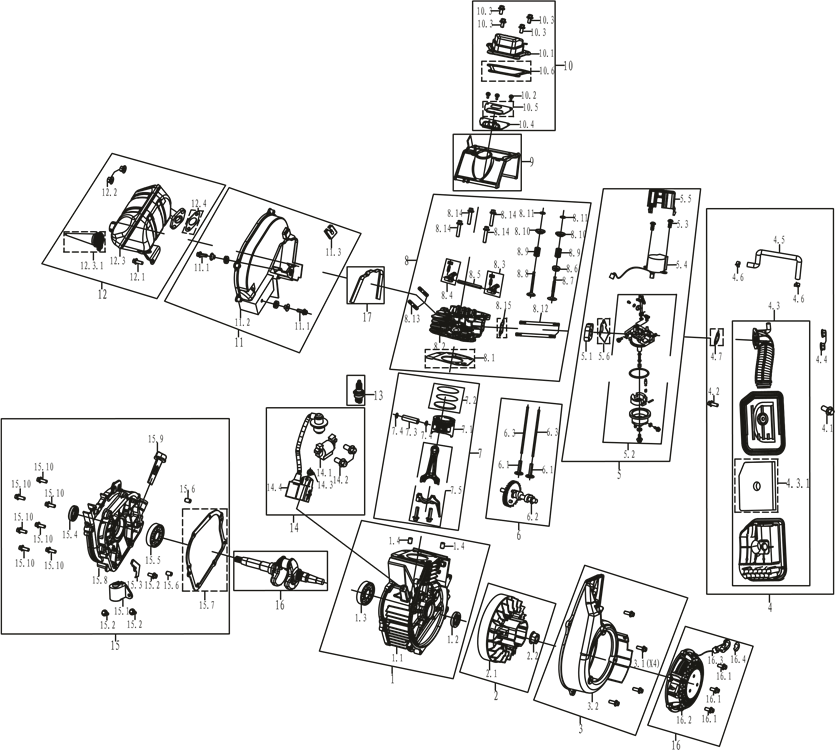

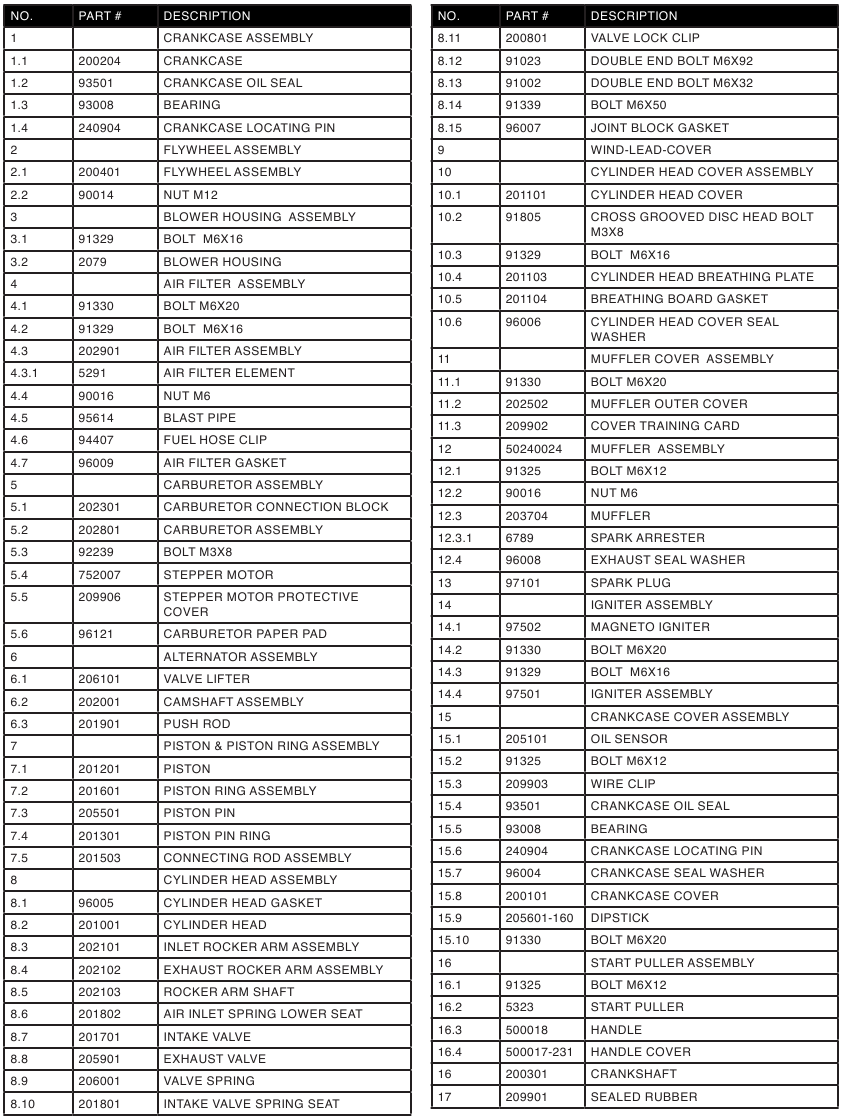

ONTPLOFTE TEKENING A

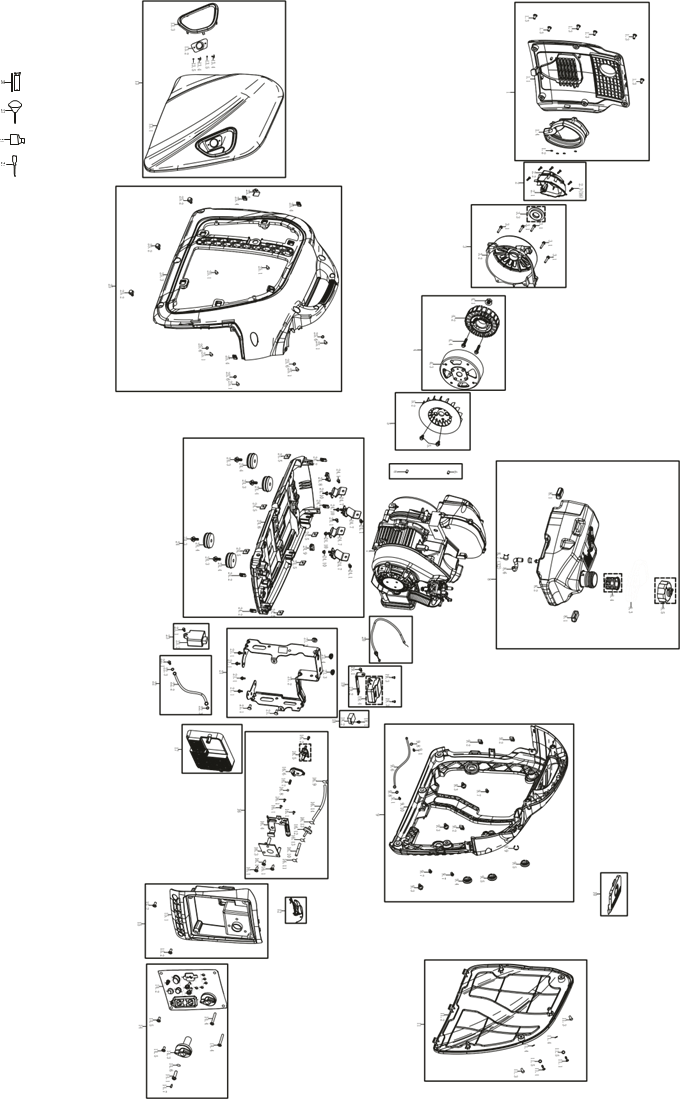

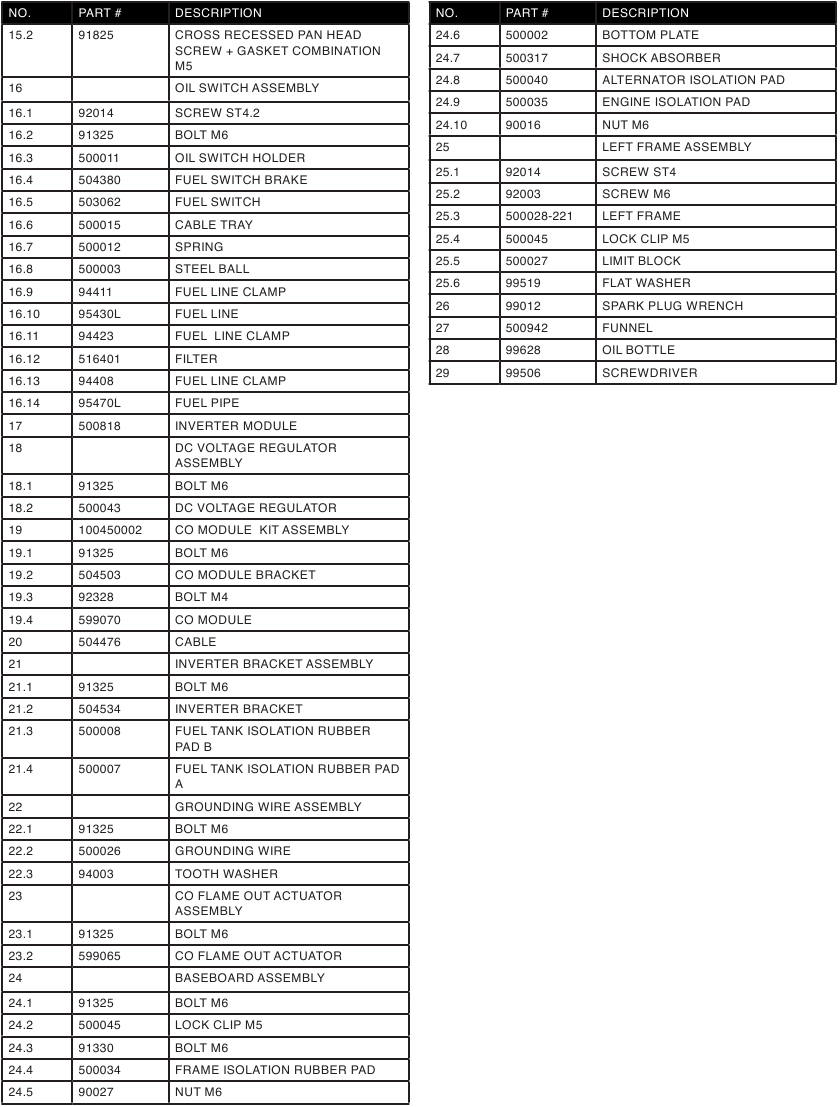

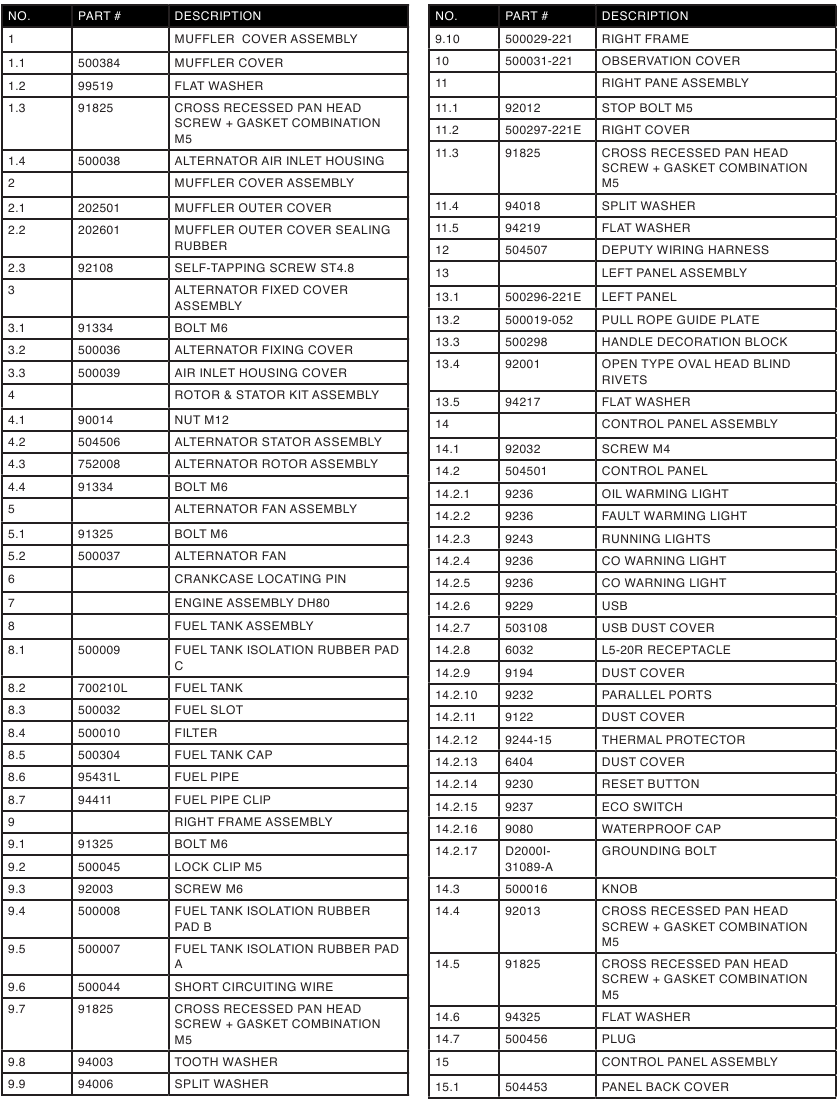

ONTPLOFTE TEKENING B

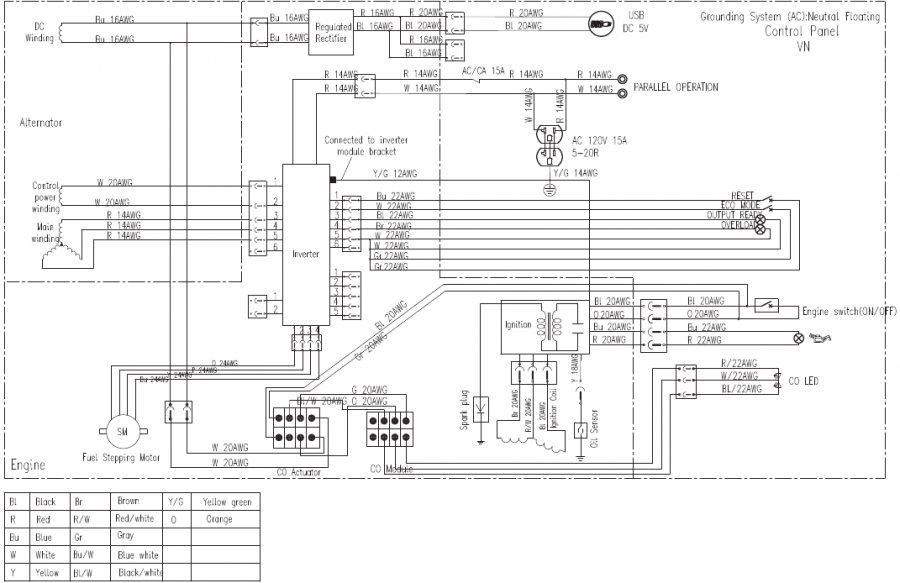

SCHEMATISCHE WEERGAVEN

Als u vragen heeft of hulp nodig heeft, bel dan de klantenservice op 855-944-3571

Referenties

• http://www.p65warnings.ca.gov
• Garantie registratie | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen2200c - Handleiding invertergenerator

Beschikbare talen
