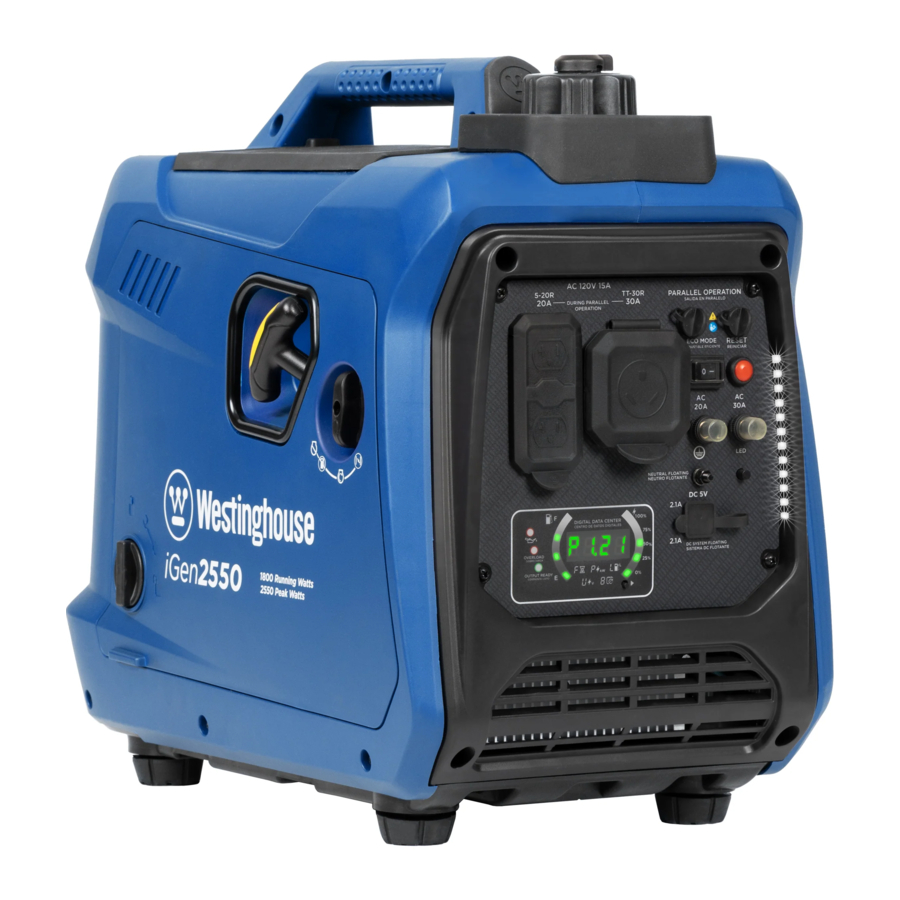

Westinghouse iGen2550, iGen2550c - Handleiding invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

PRODUCTREGISTRATIE

Voor een probleemloze garantiedekking is het belangrijk om uw Westinghouse product te registreren.

U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos zit.
• Uw product online registreren op: wpowereq.com/pages/warranty-registration
• De bovenstaande QR-code scannen met uw smartphonecamera om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie sturen naar:
  Westinghouse Outdoor Power
  Warranty registration (Garantieregistratie)
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantiedekking.

SPECIFICATIES

AC Voltage: 120V
Power (Running): 1900W
Power (Peak): 2550W
AC Current: 15.8A
DC Voltage: 5V
DC Current: 2x2.1A
Frequency: 60 Hz
Phase: Single
RPM: 5000
Power Factor: 1.0
Insulation Class: F
Maximum Ambient Temperature: 104°F (40°C)
Fuel Type: Unleaded gasoline (loodvrije benzine) (87–93 Octane)
Do not use E15 or E85 fuel in this product.
Fuel Capacity: 1.11 gallons (4.2 liters)
Oil Capacity: 0.37 quarts (0.35 liters)
Oil Type: SAE 10W-30
Spark Plug: Torch E6RTC
Spark Plug Gap: 0.024 - 0.032 in. (0.60 - 0.80 mm)
Valve Intake Clearance: 0.0031 – 0.0047 in. (0.08 – 0.12 mm)
Valve Exhaust Clearance: 0.0051 – 0.0067 in. (0.13 – 0.17 mm)
AC Grounding System: Neutral floating (Neutrale aarding zwevend)

NOTICE
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tussen 23°F (–5°C) en 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij extreem warme of extreem koude temperaturen. Als het product tijdens de opslag wordt blootgesteld aan extreme temperaturen, moet het terug worden gebracht naar het optimale temperatuurbereik voordat het wordt gebruikt. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en ver van deuren, ramen en andere ventilatieopeningen.
Het maximale wattage en de maximale stroomsterkte zijn onderhevig aan en worden beperkt door factoren zoals het BTU-gehalte van de brandstof, de omgevingstemperatuur, de hoogte, de motorcondities, enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau, en zal ook afnemen met ongeveer 1% voor elke 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

NOTICE
Het effect van de hoogte op het vermogen zal groter zijn als er geen carburateurwijziging wordt aangebracht. Een afname van het motorvermogen zal het vermogen van de generator verminderen. Neem contact op met ons serviceteam om hoogtekits te bestellen.

NOTICE
Bedankt dat u voor Westinghouse hebt gekozen! LEES DIT AUB VOORDAT U DIT PRODUCT OM WELKE REDEN DAN OOK RETOURNEERT.

Als u een vraag hebt of een probleem ondervindt met uw aankoop van Westinghouse, bel ons dan op 1-855-944-3571 om met een medewerker te spreken.

BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK.

VRAGEN?
E-mail ons op service@wpowereq.com
of bel 1-855-944-3571

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsverklaringen. Het betekent: opletten, alert zijn, uw veiligheid is in het geding! Lees en volg de boodschap die na het veiligheidswaarschuwingssymbool staat.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.

OPMERKING: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze gebruikershandleiding en de informatie op de productetikettering.

SYMBOOL	BESCHRIJVING
	Veiligheidswaarschuwingssymbool
	Brandgevaar
	Gevaar voor elektrische schok
	Brandwondengevaar. Hete oppervlakken niet aanraken.
	Verstikkingsgevaar
	Niet gebruiken in natte omstandigheden
	Lees de instructies van de fabrikant
	Houd een veilige afstand
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen voor gebruik.
	Koolmonoxide

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

De uitlaat van de generator bevat hoge concentraties koolmonoxide (CO), een onzichtbaar, reukloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.

Gebruik generatoren ALLEEN buitenshuis, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.

• Correct gebruik – Gebruik generatoren ALLEEN buiten en in de windrichting, ver van ramen, deuren en ventilatieopeningen. Leid de uitlaatgassen ALTIJD weg van bewoonde ruimtes. Installeer ALTIJD koolmonoxidemelders op batterijen of koolmonoxidemelders met batterij-back-up in woonruimtes.
  Zie Afbeelding 1:

  AFB. 1
  1. Uitlaat (CO)
  2. Alleen BUITEN gebruiken en VER VAN ramen, deuren en ventilatieopeningen
  3. CO-melders in woonruimtes

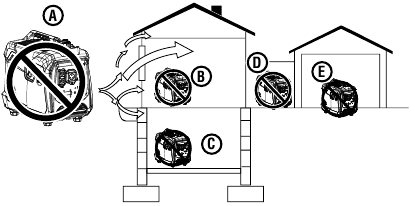

• Incorrect gebruik – Gebruik een generator NOOIT in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide zich ophopen. Een open deur of een draaiende ventilator biedt GEEN adequate ventilatie.
  Zie Afbeelding 2.

  AFB. 2

  1. Uitlaat (CO)
  2. Woonruimte
  3. Kelder Kruipruimte
  4. Ingang/Portaal/Bijkeuken
  5. Garage

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan ONMIDDELLIJK naar de frisse lucht. Neem contact op met een arts. U kunt een koolmonoxidevergiftiging hebben.

Brand- en elektrocutiegevaar. NIET aansluiten op het elektrische systeem van een gebouw, tenzij de generator en een omschakelaar correct zijn geïnstalleerd en het elektrische vermogen is gecontroleerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften. Het niet correct isoleren van de generatorstroom kan schade aan eigendommen veroorzaken en een gevaarlijke terugkoppeling van elektriciteit creëren, wat kan leiden tot de dood of ernstig letsel van werknemers van het nutsbedrijf.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige plaats. Stel de generator tijdens gebruik NOOIT bloot aan regen, sneeuw, waternevel of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

Maak uzelf vertrouwd met alle instructies, veiligheidswaarschuwingen, illustraties en specificaties die bij dit product worden geleverd. Het niet opvolgen van de instructies van de fabrikant kan leiden tot elektrische schokken, brand en/of koolmonoxidevergiftiging die kunnen leiden tot de dood of ernstig letsel.

LET OP
Installeer koolmonoxidemelders op batterijen of koolmonoxidemelders met batterij-back-up in woonruimtes.

• Dit product mag ALLEEN buitenshuis worden gebruikt.
• Gebruik een generator NOOIT in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide zich ophopen. Koolmonoxide (CO), een onzichtbaar, reukloos en extreem giftig gas KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
• Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een grotere afstand.
• De National Electrical Code vereist het gebruik van een omschakelaar of andere geschikte overdrachtsapparatuur wanneer een draagbare generator wordt aangesloten op het elektrische systeem van een gebouw. Omschakelaars isoleren generatorstroom van netstroom en voorkomen terugkoppeling van elektrische stroom naar het nutsnet.

OPMERKING: Een omschakelaar moet worden geïnstalleerd door een gekwalificeerde elektricien in overeenstemming met de toepasselijke elektrische voorschriften. Sommige rechtsgebieden kunnen vereisen dat de installatie wordt geïnspecteerd door lokale autoriteiten. Bewaar alle relevante installatie-, inspectie- en onderhoudsinformatie.

• Gebruik de generator nooit om medische apparatuur van stroom te voorzien.
• Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waternevel of stilstaand water. Bewaar en gebruik het apparaat op een droge of overdekte (maar niet afgesloten) locatie.
• Laat kinderen of ongetrainde personen de generator niet bedienen.
• Houd kinderen, omstanders en huisdieren op een afstand van minimaal 3 meter van een draaiende generator.
• Houd een veilige afstand aan. Houd tijdens het gebruik en de opslag aan alle kanten van de generator een vrije ruimte van minimaal 1,5 meter aan, inclusief boven het hoofd. Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. De hitte die wordt gegenereerd door de demper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare objecten te ontsteken.
• Gebruik het apparaat niet in ruimtes waar brandbare of gevaarlijke materialen worden opgeslagen, inclusief benzinestations en aardgasvulstations.
• Gebruik de generator niet op blote voeten, met natte handen of voeten, terwijl u in het water staat of in natte omstandigheden.
• Gebruik dit apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
•
  Raak geen hete oppervlakken aan.
• Raak de demper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of ontvlambare of brandbare materialen in het directe pad van de uitlaat.
• Houd handen, vingers, voeten en andere lichaamsdelen uit de buurt van alle bewegende delen van de generator.
• Sluit geen versleten of beschadigde elektrische snoeren aan op de generator. Raak NOOIT gerafelde of blootliggende draden aan.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• Controleer de fysieke toestand van het product vóór elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem contact op met onze klantenservice voor vervangende onderdelen of hulp.
• Gebruik de generator voor optimale prestaties bij temperaturen tussen -5 °C en 40 °C met een maximale relatieve vochtigheid van 90%.
• Controleer alle vloeistoffen (olie en benzine) voordat u de generator start.
• Verwijder de oliepeilstok of de brandstofdop niet wanneer de generator draait.
• Draai de oliepeilstok na het toevoegen van olie en de brandstofdop na het toevoegen van benzine goed vast.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
• Generatoren trillen en stuiteren tijdens normaal gebruik. Controleer de generator en alle snoeren die erop zijn aangesloten op eventuele schade die door de trilling kan zijn veroorzaakt. Vervang of repareer beschadigde onderdelen indien nodig. Gebruik de generator of onderdelen die tekenen van schade vertonen niet.
• Alle elektrische gereedschappen en apparaten die door deze generator worden aangedreven, moeten correct worden geaard door gebruik te maken van een derde draad of dubbel geïsoleerd zijn.
• Koppel voor het transport van de generator de bougiekabel los, tap de brandstoftank af en zet het apparaat goed vast.
• Er kan brandstof of olie uit de generator lekken tijdens het transport. Plaats een handdoek, plastic vel of absorberende pad onder het apparaat om uw voertuig te beschermen.
• Volg de instructies in het hoofdstuk Onderhoud van deze handleiding om de levensduur van dit product te verlengen.
• Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangende onderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.
• Verwijder altijd gereedschap of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u deze gebruikt.

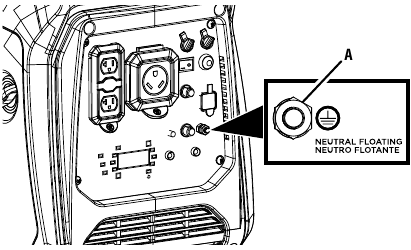

AARDING

Zie Afbeelding 3:

AFB. 3

1. Aardklem

Schokgevaar. Het niet correct aarden van de generator kan leiden tot elektrische schokken.

LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.

Het nulpunt van de generator is zwevend. De aardklem van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende onderdelen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet correct.

Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken, kunnen echter aarding vereisen om het risico op schokken of elektrocutie te verminderen.

Raadpleeg voordat u de aardklem gebruikt een gekwalificeerde elektricien, elektrische inspecteur of lokaal bureau met jurisdictie voor lokale codes of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

VEILIGHEIDSMAATREGELEN VOOR BENZINE EN BENZINEDAMP

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

Brand- en brandwondengevaar. NOOIT de brandstofdop losdraaien of verwijderen terwijl de generator draait. Zet het apparaat uit en laat het minstens vijf minuten afkoelen voordat u benzine toevoegt. Draai de brandstofdop langzaam los.

In geval van een benzinebrand mag u niet proberen de vlam te doven, tenzij de motor-/brandstofschakelaar in de OFF -stand staat. Het gebruik van een blusser op een generator met een open brandstofschakelaar kan een explosiegevaar veroorzaken.

• Brandgevaar. Benzine is licht ontvlambaar. Voorzichtig behandelen.
• Gebruik nooit benzine als reinigingsmiddel.
• Benzine is een huidirritant en moet onmiddellijk worden verwijderd als het in contact komt met de huid.
• Bewaar benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of een automatische ontsteking hebben.
• Houd benzine uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Bewaar alle containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare materialen of ontstekingsbronnen.
• Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
• Benzine heeft een kenmerkende geur, dit helpt om potentiële lekken snel op te sporen.
• Benzinedampen kunnen brand veroorzaken als ze worden ontstoken.
• Niet roken bij het hanteren van brandstof, het toevoegen van brandstof aan de generator of het legen van de benzinetank.
• Draag een veiligheidsbril tijdens het tanken.
• Voordat u brandstof aan de generator toevoegt, zet u het apparaat uit en laat u het minimaal vijf minuten afkoelen. Verplaats het apparaat indien nodig naar een vlakke ondergrond.
• Verwijder de brandstoftankdop niet wanneer de generator draait.
• Draai de brandstofdop langzaam los om de druk veilig af te laten, te voorkomen dat er benzine rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaat brandstofdampen ontsteekt.
• Vul de benzinetank van de generator NOOIT verder dan de maximale vulling op het brandstoffilter. Door het benzineniveau op of onder de vulling te houden, is er ruimte voor brandstofuitzetting. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorsde brandstof kan ontbranden. Veeg gemorste vloeistoffen onmiddellijk op en laat het gebied drogen voordat u de generator gebruikt. Probeer NOOIT gemorste brandstof te verbranden.
• Draai de brandstofdop stevig vast na het toevoegen van benzine.
• Bedek de brandstofdop niet terwijl de generator in werking is. Het afdekken van de dop kan ervoor zorgen dat de motor uitvalt of het product beschadigd raakt.
• Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Zet het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u de brandstof aftapt.

BELANGRIJKE INFORMATIE OVER DE CO-SENSOR

(Alleen iGen2550c)

De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende concentraties CO-gas worden gedetecteerd, schakelt de CO-sensor automatisch de motor uit. De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofverbrandingsbronnen die worden gebruikt in het bedieningsgebied. Als bijvoorbeeld de uitlaat van brandstofverbrandende apparaten op een generator met een CO-sensor is gericht, kan een uitschakeling worden gestart als gevolg van stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en herleid alle extra brandstofverbrandingsbronnen om koolmonoxide weg te leiden van personeel en bewoonde gebouwen.

OPMERKING: Generatoren die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP (START/STOP) knop op het bedieningspaneel nadat een automatische uitschakeling heeft plaatsgevonden.

Generatoren zijn bedoeld voor gebruik buitenshuis, ver van bewoonde gebouwen en met de uitlaat gericht van personeel en gebouwen. Bij verkeerd gebruik en gebruik op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit en knippert het RODE indicatielampje om de gebruiker te waarschuwen dat er onveilige niveaus van koolmonoxide zijn.

Als de generator wordt uitgeschakeld en het RODE indicatielampje knippert, verlaat dan onmiddellijk het gebied. Wacht tot het koolmonoxide is verdwenen en het RODE indicatielampje uitgaat voordat u terugkeert naar het getroffen gebied. Lees, zodra het veilig is om terug te keren, het actielabel voor verdere stappen. De CO-sensor vervangt GEEN koolmonoxidemelders. Installeer koolmonoxidemelders op batterijen in uw huis.

Automatische uitschakeling, vergezeld van een knipperend ROOD lampje in het CO-sensorgedeelte van het bedieningspaneel, is een indicatie dat de generator zich op een onjuiste locatie bevond, waardoor koolmonoxide zich tot onveilige niveaus kon ophopen. Als u zich ziek, duizelig, zwak begint te voelen of koolmonoxidemelders in uw huis een alarm aangeven, zoek dan onmiddellijk frisse lucht op. Bel de hulpdiensten. U heeft mogelijk een koolmonoxidevergiftiging.

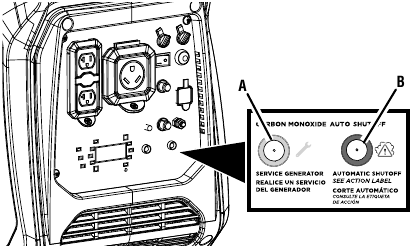

DE INDICATIELAMPJES VAN DE CO-SENSOR BEGRIJPEN

KLEUR	BESCHRIJVING
ROOD	Onveilige niveaus van koolmonoxide hebben zich rond de generator opgehoopt. Na het uitschakelen knippert het RODE indicatielampje in het CO-sensorgebied van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld omdat de koolmonoxideniveaus boven een veilige drempelwaarde zijn gestegen. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Wanneer het veilig is om dit te doen, verplaatst u de generator naar een open ruimte buitenshuis, ver van bewoonde ruimtes met de uitlaat gericht van u af. Zodra de generator naar een veilige ruimte is verplaatst en het rode lampje uit is, kan de generator opnieuw worden gestart. Laat frisse lucht binnen en ventileer de ruimte waar de generator is uitgeschakeld.
GEEL	Er is een storing in het CO-sensorsysteem opgetreden. Wanneer een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO-automatische uitschakelgebied van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een fout. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden gediagnosticeerd en gerepareerd door een erkend Westinghouse-servicecentrum.

Zie afbeelding 4:

AFB. 4

1. Servicegeneratorled
2. Automatische uitschakelled

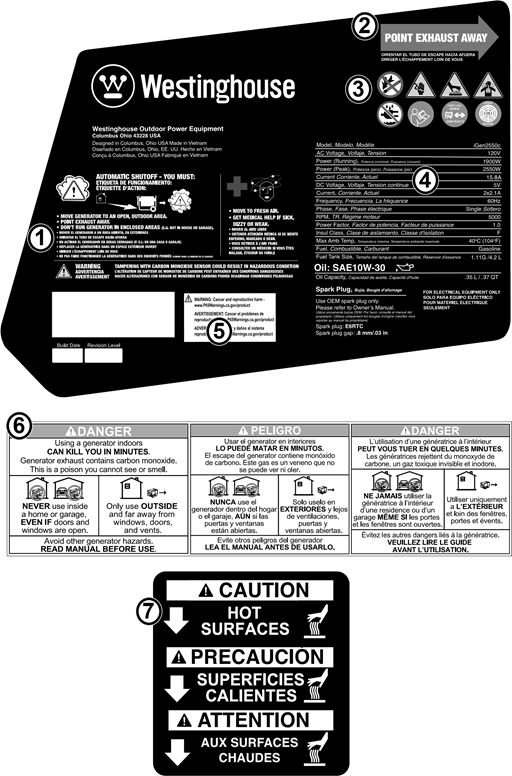

VEILIGHEIDSETIKETTEN EN STICKERS

De volgende informatie staat op de etiketten en stickers van uw generator.

1. Actielabel
   Als er zich onveilige hoeveelheden koolmonoxide rond de generator ophopen, vindt er een automatische uitschakeling plaats. Als het apparaat wordt uitgeschakeld, verlaat dan onmiddellijk het gebied. Wanneer het veilig is om terug te keren, doet u het volgende:
   • Verplaats de generator naar een open ruimte buitenshuis.
   • Richt de uitlaat weg.
   • Laat de generator niet in afgesloten ruimtes draaien (bijv. niet in huis of garage).
   • Ga naar de frisse lucht.
   • Zoek medische hulp als u zich ziek, duizelig of zwak voelt.
   •
     Knoeien met de koolmonoxidesensor kan leiden tot een gevaarlijke situatie.
2. Uitlaatrichting
   Richt de uitlaat weg van lichaamsdelen en ontvlambare of brandbare materialen.
3. Veiligheidssymbolen
4. Specificaties
5. California Proposition 65
   Kanker en reproductieve schade - www.P65Warnings.ca.gov/product
6. Koolmonoxide
   • Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaat van de generator bevat koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
   • Gebruik de generator NOOIT in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.
7. Heet oppervlak Niet aanraken.

ELEKTRISCH

GENERATORCAPACITEIT

LET OP
Overbelast de generator niet. Het overschrijden van het wattage/de stroomsterkte van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.

Bekijk de Specificaties voor deze generator en noteer de continue watts (gebruik) en piek-watts (start). Over het algemeen geldt: hoe hoger het wattage, hoe meer apparaten tegelijkertijd van stroom kunnen worden voorzien. Er moet rekening worden gehouden met de totale energiebehoefte van alle aangesloten apparaten. De energiebehoefte staat vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.

De energiebehoefte bepalen:

• Kies de apparaten die u tegelijkertijd van stroom wilt voorzien.
• Noteer en tel de continue watts (gebruik) van elk apparaat bij elkaar op. De generator moet continu dit wattage kunnen leveren om de apparaten draaiende te houden.
• Noteer de piek-watts (start) voor elk apparaat. Dit is de momentane stroomstoot die nodig is om elektromotoren in sommige gereedschappen en apparaten te starten.
• Selecteer het apparaat met het hoogste piek-wattage (start). Tel de piek-watts (start) van dat apparaat op bij het totale continue wattage (gebruik) van alle aangesloten apparaten om de totale benodigde piek-wattage voor de generator te bepalen.

OPMERKING: De totale benodigde piek-wattage gaat uit van het intermitterend starten van apparaten. Pas de schatting aan als apparaten tegelijkertijd het piek-wattage bereiken.

OMGAAN MET GENERATORSTROOM

Om de levensduur van de generator te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen. Koppel alle belastingen los voordat u de generator start. De veiligste manier om de generatorstroom te beheren, is door de belastingen opeenvolgend toe te voegen door het volgende te doen:

• Verwijder alle belastingen en start de generator zoals later in deze handleiding wordt beschreven.
• Sluit het grootste apparaat aan en start het. De energiebehoefte staat vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.
• Laat de generatoruitvoer stabiliseren. Zodra de generator stabiel is, moet de motor soepel lopen en moet het apparaat naar behoren functioneren.
• Sluit het volgende grootste apparaat aan en start het.
• Laat de generatoruitvoer stabiliseren.
• Herhaal dit proces voor elke extra belasting.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks het huis in lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis in loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in het huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer de generator draait. Controleer regelmatig de batterij(en) van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, moet u ervoor zorgen dat de generator zich in een open buitenruimte bevindt, ver van bewoonde ruimtes, met de uitlaat weg gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.

Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde verlengkabels, gereedschappen en apparaten met 3 polen of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat het elektrische vermogen van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

LET OP
Overschrijd de capaciteit van de unit niet. Het overbelasten van het wattage en/of de stroomsterkte van de generator kan aangesloten apparaten en kritieke generatoronderdelen beschadigen.

FORMAAT VAN VERLENGKABEL

Zorg ervoor dat uw verlengkabel de vereiste belasting kan dragen. Kabels die te klein zijn, kunnen een spanningsval veroorzaken waardoor de kabel kan oververhitten of schade aan eigendommen kan veroorzaken. Raadpleeg de richtlijnen van de fabrikant van de kabel voor de juiste maat en lengte.

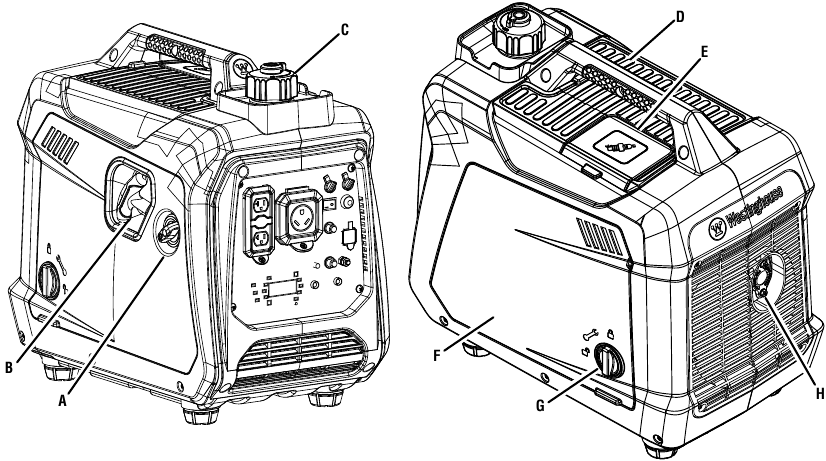

ONDERDELEN

FIG. 5

1. Motor-/brandstofschakelaar
2. Terugslaghandgreep
3. Ontluchte tankdop
4. Accessoirebak
5. Servicedeur bougie
6. Servicedeksel motor
7. Vergrendelknop
8. Geluiddemper/vonkenvanger

UW GENERATOR BEGRIJPEN

Zie afbeeldingen 5 - 6.

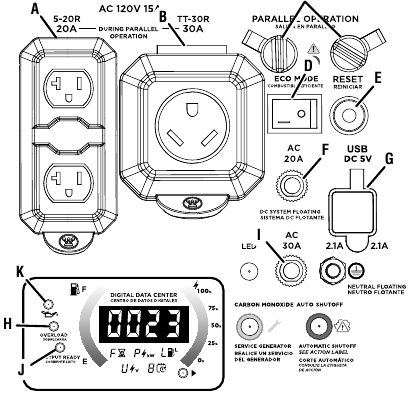

FIG. 6

1. 120 volt AC 20 ampère-stopcontacten
2. 120 volt AC 30 ampère-stopcontact
3. Stopcontacten voor parallelle werking
4. ECO-modus-schakelaar
5. Resetknop
6. 20 ampère-stroomonderbreker
7. USB-poorten
8. Aan/uit-knop paneelverlichting
9. 30 ampère-stroomonderbreker
10. Aardklem
11. LED laag oliepeil
12. LED overbelasting
13. LED uitvoer gereed
14. Datacenter
15. LED servicegenerator (alleen iGen2550c)
16. LED automatische uitschakeling (alleen iGen2550c)

Lees en begrijp de informatie in deze gebruikershandleiding en de informatie op de productetiketten om het risico op letsel en productfalen te verminderen.

120 VOLT AC-STOPCONTACTEN

Deze unit heeft een 120V, 30 ampère RV-stopcontact en een duplex 120V, 20A-stopcontact dat een verscheidenheid aan apparaten, gereedschappen en uitrusting van stroom kan voorzien.

ACCESSOIREBAK

De accessoirebak is ideaal voor het opbergen van mobiele telefoons, tablets en andere apparaten tijdens het opladen. Ga NIET in de buurt van de generator staan terwijl uw apparaat oplaadt. Houd altijd een veilige afstand aan terwijl de generator in gebruik is.

STROOMONDERBREKERS

De stroomonderbrekers beschermen apparaten en uitrusting die op de stopcontacten zijn aangesloten tegen elektrische overbelasting.

CO-SENSORINDICATORLAMPJES

(alleen iGen2550c)

De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas. Als toenemende concentraties CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

ECO-MODUS-SCHAKELAAR

De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.

MOTOR-/BRANDSTOFSCHAKELAAR

Draai de motor-/brandstofschakelaar om de choke in te stellen en de brandstoftoevoer te starten of te stoppen.

SERVICEPANEEL MOTOR

Draai de vergrendelknop om het deksel te ontgrendelen en te verwijderen om de olie, bougie en het luchtfilter te onderhouden.

BRANDSTOFTANK

De generator heeft een brandstoftank met een inhoud van 4,19 liter.

AARDKLEM

De aardklem wordt gebruikt om de generator extern te aarden.

LED-DATACENTER

Geeft de resterende looptijd (F), het vermogen in kW (P), het brandstofniveau in liters (L), de spanning (V) en de levensduur in uren weer.

LED LAAG OLIEPEIL

Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet zakt, gaat de indicator voor een laag oliepeil branden en schakelt de generator de motor automatisch uit.

GELUIDSDEMPER EN VONKENVANGER

De vonkenvanger voorkomt dat er vonken uit de geluiddemper komen. Deze moet worden verwijderd voor onderhoud.

LET OP
De vonkenvanger is een veiligheidsapparaat dat voorkomt dat vonken uit de geluiddemper komen en brandgevaar veroorzaken. Op bepaalde locaties kan een vonkenvanger wettelijk verplicht zijn. Het is de verantwoordelijkheid van de gebruiker om alle lokale wet- en regelgeving met betrekking tot brandpreventievereisten te kennen en na te leven.

OLIEPEILSTOK

Draai de oliepeilstok los om het oliepeil te controleren en olie toe te voegen wanneer dat nodig is.

LED UITVOER GEREED

Brandt wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.

LED OVERBELASTING

Geeft aan dat de generator overbelast is.

OVERBELASTINGSRESET

De generator schakelt automatisch alle AC-uitvoer UIT om de generator te beschermen in geval van overbelasting of kortsluiting in een aangesloten apparaat.

AAN/UIT-KNOP PANEELVERLICHTING

Druk op deze knop om de verlichting aan beide zijden van het paneel in en uit te schakelen.

STOPCONTACTEN VOOR PARALLELLE WERKING

Een parallelle kabel (niet inbegrepen) kan worden gebruikt om een compatibele Westinghouse-omvormergenerator aan te sluiten voor extra vermogen.

TERUGSLAGHANDGREEP

Gebruik de terugslaghandgreep (en de motor-/brandstofschakelaar) om de generator te starten.

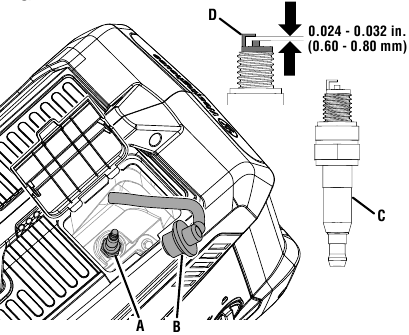

SERVICEDEUR BOUGIE

Til de servicedeur van de bougie op om toegang te krijgen tot de bougie.

USB-POORTEN

USB-poort met twee poorten 5V/2.1A. Accepteert USB-stekkers type A.

ONLUCHTE TANKDOP

De tankdop heeft een ontluchting die kan worden geopend en gesloten. De ontluchting moet open staan wanneer de motor draait en gesloten wanneer de motor is uitgeschakeld.

MONTAGE

INHOUD VAN DE VERPAKKING VERWIJDEREN

Dit product vereist geen montage. Probeer dit product niet te gebruiken als het niet volledig is gemonteerd. Het gebruik van een onjuist gemonteerd product kan gevaarlijk zijn en kan leiden tot ernstig persoonlijk letsel.

• Verwijder en inspecteer de inhoud van de verpakking. Controleer of alle items in de MEEGELEVERDE LIJST aanwezig en onbeschadigd zijn.
• Recycle of verwijder de verpakkingsmaterialen op de juiste manier.

MEEGELEVERDE LIJST

Generator, motorolie (SAE 10W 30), trechter, bougiedopsleutel, parallelkabels, snelstartgids, gebruikershandleiding
Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

Breng geen wijzigingen aan dit product aan, tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeoorloofde wijzigingen en het gebruik van incompatibele accessoires kan de unit beschadigen en uw garantie ongeldig maken.

OVERZICHT

Deze draagbare generator kan stroom leveren aan een breed scala aan items, waaronder huishoudelijke apparaten, gereedschap voor de bouwplaats, kampeeruitrusting, benodigdheden voor achterklepfeesten en nog veel meer.

LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer de motor niet te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie. Als u geen motorolie toevoegt voordat u de motor start, kan dit ernstige motorschade veroorzaken die niet onder de garantie valt.

WERKING

Generatoruitlaat bevat hoge concentraties koolmonoxide (CO), een onzichtbaar, geurloos en uiterst giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.

Gebruik generatoren ALLEEN buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.

• Correct gebruik – Gebruik generatoren ALLEEN buiten en in de windrichting, ver van ramen, deuren en ventilatieopeningen. Leid uitlaatgassen ALTIJD weg van bewoonde ruimtes. Installeer ALTIJD koolmonoxidemelders op batterijen of koolmonoxidemelders met batterijback-up in woonruimtes.
  Zie afbeelding 1.
• Incorrect gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie.
  Zie afbeelding 2.

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan ONMIDDELLIJK naar de frisse lucht. Neem contact op met een arts. Mogelijk heeft u een koolmonoxidevergiftiging.

Wijzig of modificeer dit product niet tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet aanbevolen worden voor gebruik met dit product. Het aanbrengen van ongeoorloofde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.

LET OP
In bepaalde omstandigheden kan de National Electric Code vereisen dat de generator wordt geaard op een goedgekeurde aarde. Raadpleeg een gekwalificeerde elektricien om de aardingsvereisten te bepalen voordat u de generator gebruikt.

LET OP
Controleer de fysieke toestand van het product vóór elk gebruik. Controleer op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen.

WEET HOE U UW GENERATOR VEILIG KUNT PLAATSEN EN GEBRUIKEN

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaatopeningen waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd zorgvuldig rekening met wind- en luchtstromen bij het positioneren van de generator.

Gevaar voor elektrocutie. Gebruik de generator nooit op een natte of vochtige locatie. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waternevel of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie.

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal zoals zand of grasresten kan ervoor zorgen dat er vuil door de generator wordt opgenomen dat de koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

• Lees en begrijp alle veiligheidsinformatie voordat u de generator start.
• Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Koolmonoxide (CO), een onzichtbaar, geurloos en uiterst giftig gas KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
• Gebruik de generator NIET achterin een SUV, camper, aanhanger, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie waar de generator en/of de uitlaatdemper niet voldoende kunnen afkoelen. Het gebruik van de generator in afgesloten of gedeeltelijk afgesloten ruimtes zorgt ervoor dat gevaarlijke concentraties CO zich kunnen ophopen.
• Sluit generatoren tijdens gebruik NIET op.
• Gebruik de generator ALLEEN BUITEN en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke woning en/of windomstandigheden kunnen een grotere afstand vereisen.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook als deze niet in gebruik is).
• De generator moet minstens 1,5 m (5 ft) afstand hebben van al het brandbare materiaal.

KEN DE REGELS VOOR HET GEBRUIK VAN DRAAGBARE GENERATOREN

Bedenk waar en hoe u uw generator wilt gebruiken en maak uzelf vertrouwd met alle lokale, provinciale of federale verordeningen met betrekking tot uw beoogde gebruik. Mogelijk is het noodzakelijk om contact op te nemen met een gekwalificeerde elektricien of een lokaal bestuursorgaan voor een volledige lijst met vereisten.

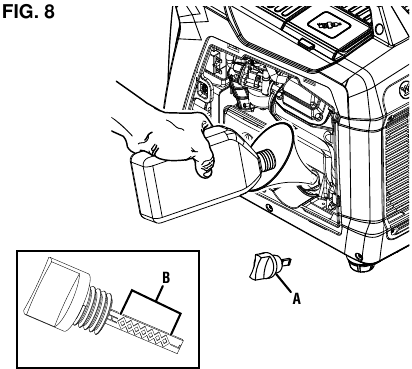

OLIE BIJVULLEN/OLIEPEIL CONTROLEREN

Zie afbeeldingen 7 - 8.

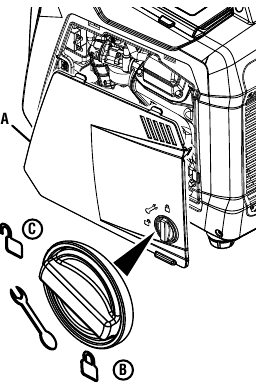

AFB. 7

1. Servicedeksel motor
2. Vergrendelde positie
3. Ontgrendelde positie

1. Oliepeilstok
2. Veilig werkbereik

Als uw product een afzonderlijke motorhandleiding heeft, negeer dan de informatie in dit gedeelte en volg de instructies in de motorhandleiding.

LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer de motor niet te starten voordat deze correct is onderhouden met de aanbevolen olie. Als u geen motorolie toevoegt voordat u de motor start, kan dit leiden tot ernstige motorschade die niet onder de garantie valt.

LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde oliesoorten kan ernstige motorschade veroorzaken die niet onder de garantie valt.

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W30 motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

OPMERKING: Controleer het motoroliepeil vóór elk gebruik of om de 8 bedrijfsuren.

• Schakel de generator uit en laat de motor minimaal vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Draai de vergrendelknop naar de ontgrendelde stand.
• Verwijder het servicedeksel van de motor.
• Maak het gebied rond de oliepeilstok schoon.

Voor de eerste olievulling:

• Draai de oliepeilstok langzaam los en verwijder deze.
• Giet met behulp van de trechter de meegeleverde motorolie langzaam in het olievulgat. Stop regelmatig om er zeker van te zijn dat u niet te veel vult.
  OPMERKING: Uw generator is functioneel getest in de fabriek en kan een minimale hoeveelheid restolie bevatten. Er is extra olie nodig om het apparaat te laten werken. Vul de generator niet te vol.
• Plaats de oliepeilstok terug en draai hem vast.
• Plaats het servicedeksel van de motor en draai de vergrendelknop naar de vergrendelde stand om het deksel vast te zetten.

Om het oliepeil te controleren:

• Draai de oliepeilstok langzaam los en verwijder deze.
• Maak de peilstok schoon en plaats hem terug in het olievulgat. Draai de peilstok niet vast.
• Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
• Als het oliepeil laag is, voeg dan geleidelijk aan de aanbevolen motorolie toe en controleer het opnieuw totdat het peil zich binnen het veilige werkbereik bevindt.
• Plaats de oliepeilstok terug en draai hem met de hand vast.
• Plaats het servicedeksel van de motor en draai de vergrendelknop naar de vergrendelde stand om het deksel vast te zetten.

BENZINEVEREISTEN

LET OP
Gebruik geen E15- of E85-brandstof in dit product. Motorschade of schade aan de apparatuur die wordt veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

• Gebruik ALTIJD SCHONE, VERSE, loodvrije benzine (87–93 octaan) in dit apparaat. Gebruik NOOIT OUDE, VEROUDERDE of VERVUILDE benzine.
• Maximaal 10% ethanol (gasohol) E85 E15 is acceptabel (indien beschikbaar; brandstof zonder ethanol wordt aanbevolen).

• Gebruik GEEN E85 of E15.
• Gebruik GEEN mengsel van gas en olie.
• Wijzig de motor NIET om op alternatieve brandstoffen te werken.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator vult.
Laat de generator vijf minuten draaien zodat de stabilisator het hele brandstofsysteem kan behandelen.

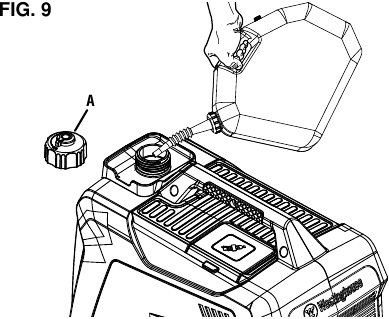

BENZINE BIJVULLEN

Zie afbeeldingen 9 - 10.

1. Brandstofdop met ontluchting

AFB. 10

1. Brandstofdop met ontluchting
2. Maximale vullijn
3. Zeef filter

Brand- en explosiegevaar. Verwijder nooit de brandstofdop en tank de generator nooit bij terwijl de motor draait. Rook niet en veroorzaak geen vonken tijdens het tanken. Schakel altijd de motor uit en laat de generator minimaal vijf minuten afkoelen voordat u gaat tanken.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul de tank slechts tot de rode maximale vulring op het brandstoffilter. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat een brand- of explosiegevaar kan veroorzaken.

Gebruik nooit een benzinecontainer, benzinetank of een ander brandstofartikel dat kapot, gesneden, gescheurd of beschadigd is.

LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon is en in goede staat verkeert om vervuiling van het brandstofsysteem te voorkomen.

• Schakel de generator uit en laat de motor minimaal vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte. Tank NIET binnenshuis.
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Voeg langzaam de aanbevolen brandstof toe. Vul de tank niet te vol.
  OPMERKING: Het benzinepeil mag NIET hoger zijn dan de rode maximale vulring op het brandstoffilter.
• Plaats de brandstofdop terug. Draai stevig vast.
• Ruim eventueel gemorste brandstof op.
• Ga minstens 10 meter (30 ft) van het tankgebied vandaan voordat u de motor opnieuw start.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Maak het brandstoffilter schoon van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt minder naarmate u hoger boven zeeniveau werkt. Het vermogen wordt ongeveer 3,5% minder per 300 meter (1.000 voet) toename van de hoogte ten opzichte van zeeniveau. Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes van meer dan 1524 m (5.000 ft). Gebruik zonder deze aanpassing zal leiden tot verminderde prestaties, een hoger brandstofverbruik en hogere emissies.

LET OP
Gebruik de generator NIET op hoogtes onder 762 m (2.000 ft) met de set voor grote hoogte geïnstalleerd. Er kan motorschade optreden.

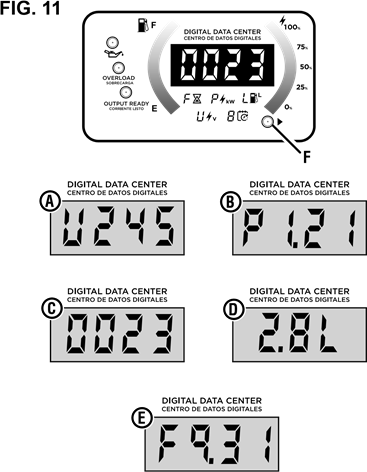

DATACENTER

Zie afbeelding 11:

1. Spanning
2. Vermogen
3. Levensduur in uren
4. Brandstofniveau
5. Gebruiksduur/Onderhoudsherinnering
6. Modusknop

Druk op de modusknop om door de gegevensweergavemodi te bladeren.

Spanning: Geeft de huidige spanningsafgifte weer.
Frequentie (Hz): Geeft de frequentie van het vermogen in Hertz weer.
Levensduur in uren: Geeft de levensduur in bedrijfsuren weer.
Brandstofniveau: Geeft aan hoeveel benzine er nog in de brandstoftank zit.
Gebruiksduur/Onderhoud: Geeft de huidige gebruiksduur weer. Wordt teruggezet op nul wanneer de machine wordt uitgeschakeld. Onderhoudsherinnering wordt weergegeven wanneer dit vereist is.

Onderhoudscodes:

• P25 - Motorolie verversen
• P50 - Luchtfilter reinigen, Motorolie verversen
• P100 - Motorolie verversen, Luchtfilter reinigen, Brandstoffilter vervangen

INLOOPPERIODE

Overschrijd voor een goede inloop niet 50% van het nominale lopende vermogen tijdens de eerste vijf bedrijfsuren.
Gebruik de meegeleverde olie tot de eerste aanbevolen olieverversing. Gebruik geen volledig synthetische olie tijdens de inloopfase. Volledig synthetische olie kan een goede inloop en zitting van de zuigerveren voorkomen. Varieer de belasting af en toe om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te laten zitting.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De olie- en brandstofniveaus zich binnen het veilige werkbereik bevinden.
• Alle belastingen zijn losgekoppeld van de contactdozen op het bedieningspaneel.
• De ECO-modus schakelaar in de stand OFF staat.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens het gebruik.

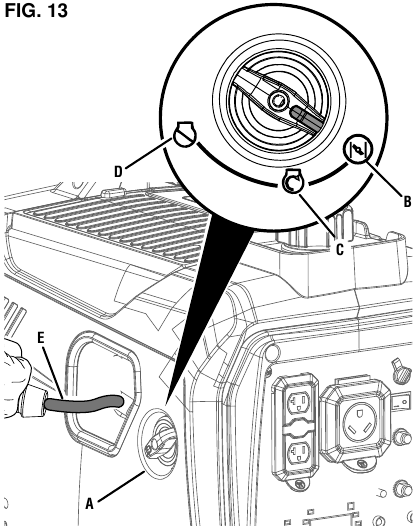

DE GENERATOR STARTEN

Zie afbeeldingen 12 - 14.

AFBEELDING 12

1. Ontluchtingsknop
2. Aan
3. Uit

• Plaats de generator op een veilige, geschikte locatie.
• Ontkoppel alle belastingen.
• Zorg ervoor dat de ECO-modus schakelaar in de stand OFF staat.
• Controleer de olie- en brandstofniveaus. Voeg indien nodig brandstof of olie toe zoals eerder beschreven.
• Draai de ontluchtingsknop op de brandstofdop naar de stand ON.

1. Motor/brandstofregelschakelaar
2. Choke
3. Draaien
4. Uit
5. Trek aan de trekstarter

• Voor een koude start draait u de motor/brandstofregelschakelaar naar de stand CHOKE (choke).
  OPMERKING: Als u de generator opnieuw start, draait u de motor/brandstofregelschakelaar naar de stand RUN stand.
• Pak de trekstarter stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt. Trek op dit punt de trekstarter snel weg van de generator totdat de motor start.
  OPMERKING: Laat de trekstarter na het starten van de unit voorzichtig terug op zijn plaats glijden. Laat hem niet terugklappen tegen de unit. Tijdens de eerste start kunnen er extra trekbewegingen nodig zijn om de brandstofpomp te ontluchten.
• Nadat de motor is gestart, draait u de motor/brandstofregelschakelaar naar de stand RUN stand.
• Wanneer de OUTPUT READY (gereed voor uitvoer) LED oplicht, kunt u veilig belastingen aansluiten op de contactdozen op het bedieningspaneel.
  OPMERKING: Controleer of alle apparaten zijn uitgeschakeld voordat u ze op de generator aansluit.
  OPMERKING: Zorg ervoor dat de vermogensvereisten voor alle aangesloten apparaten in overeenstemming zijn met de mogelijkheden van uw generator.
• Sluit het grootste apparaat aan en start het.
• Laat de generatorafgifte stabiliseren. Zodra deze stabiel is, moet de motor soepel lopen en moet het apparaat goed functioneren.
• Sluit het op een na grootste apparaat aan en start het.
• Laat de generatorafgifte stabiliseren.
• Herhaal dit proces voor elke extra belasting.

DE GENERATOR STOPPEN

Zie afbeeldingen 12 - 14.

AFBEELDING 14

1. 120 Volt AC 20 Amp Contactdozen
2. 120 Volt AC 30 Amp Contactdoos
3. Parallelle bedrijfsuitgangen
4. ECO-modus schakelaar
5. Resetknop
6. 20 Amp Stroomonderbreker
7. USB-poorten
8. Overbelasting LED
9. 30 Amp Stroomonderbreker
10. Output Ready (gereed voor uitvoer) LED
11. Low Oil (lage olie) LED

• Verwijder alle aangesloten belastingen van de contactdozen op het bedieningspaneel.
• Laat de generator "onbelast" draaien om de temperaturen van de motor en de dynamo te verlagen en te stabiliseren.
• Draai de motor/brandstofregelschakelaar naar de stand OFF stand
• Draai de ontluchtingsknop op de brandstofdop naar de stand OFF.

Om de unit snel te stoppen in een noodgeval:

• Draai de motor/brandstofregelschakelaar naar de stand OFF stand

LAGE OLIE-INDICATOR

Zie afbeelding 14.

De LOW OIL (lage olie) LED op het bedieningspaneel licht op wanneer de unit een laag oliepeil heeft of zonder olie zit. De generator start niet wanneer de indicator brandt. Om de normale werking te hervatten, vult u de motorolie bij zoals eerder in dit hoofdstuk is beschreven. Probeer de motor niet te starten of te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie.

ECO-MODUS

Zie afbeelding 14.

LET OP
Start de generator altijd met de ECO-modus schakelaar in de stand OFF. Laat het motortoerental stabiliseren en de OUTPUT READY (gereed voor uitvoer) LED oplichten voordat u de ECO-modus schakelaar in de stand ON zet.

LET OP
Gebruik de ECO-modus niet bij parallel gebruik met een andere Westinghouse invertergenerator.

De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
Zet de ECO-modus AAN bij het voeden van kleine apparaten met continue belastingen, zoals een computer of een elektrische lamp. Zet de ECO-modus UIT bij het voeden van grote stootbelastingen, zoals een airconditioner of een elektrische pomp. Om de ECO-modus in te schakelen, controleert u of de OUTPUT READY (gereed voor uitvoer) LED brandt en drukt u vervolgens de schakelaar in de stand ON. Als er geen belasting aanwezig is, daalt het generatortoerental tot de stationaire snelheid. De generator detecteert belastingen wanneer deze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, drukt u de ECO-modus schakelaar in de stand OFF.

OVERBELASTINGSRESET

Zie afbeelding 14.

Overbelast de generator niet. Als de generator een overbelasting nadert of heeft bereikt, licht de OVERLOAD (overbelasting) LED op het bedieningspaneel op. Als de generator bijna overbelast is, knippert de OVERLOAD (overbelasting) LED. Schakel een of meer aangesloten apparaten uit en verwijder ze om de belasting te verminderen en de normale werking te hervatten. Als de belasting niet wordt verminderd, bereikt de unit een overbelasting. Om de levensduur van de generator te verlengen, vermijdt u het laten draaien van de unit in de buurt van de capaciteit.

Als de generator overbelast is of als er een kortsluiting is in een aangesloten apparaat, brandt de OVERLOAD (overbelasting) LED continu en wordt de unit automatisch losgekoppeld van de belasting. De motor blijft draaien, maar er is geen elektrische afgifte.

Om de elektrische afgifte na een overbelasting te herstellen:

• Verwijder alle aangesloten belastingen van de contactdozen op het bedieningspaneel.
• Druk op de RESET (reset) knop op het bedieningspaneel totdat de OVERLOAD (overbelasting) LED uitgaat en de OUTPUT READY (gereed voor uitvoer) LED oplicht.
• Reset de stroomonderbreker(s) indien geactiveerd.
• Controleer of de beoogde bedrijfs- en stootbelastingen de capaciteit van de generator niet overschrijden.
• Sluit de elektrische belastingen opeenvolgend weer aan, zodat de generator na elke aangesloten belasting kan stabiliseren.

STROOMONDERBREKERS

Zie afbeelding 14.

De 20 ampère stroomonderbreker beschermt apparaten en apparatuur die zijn aangesloten op de 120V, 20 ampère contactdozen tegen elektrische overbelasting. De 30 ampère stroomonderbreker beschermt apparaten en apparatuur die zijn aangesloten op de 120V, 30 ampère contactdozen. Als een stroomonderbreker wordt geactiveerd, schakelt u het aangesloten apparaat uit, verwijdert u het uit de poort of het stopcontact en drukt u op de stroomonderbreker om te resetten.

USB-POORTEN

Zie afbeelding 14.

Gebruik de USB-poorten en USB-kabels (niet meegeleverd) om USB-compatibele apparaten zoals telefoons, tablets en luidsprekers op te laden (tot 2,1 ampère).

OPMERKING: De USB-poorten zijn alleen ontworpen om op te laden en hebben geen mogelijkheden voor gegevensoverdracht of communicatie.

PARALLEL BEDRIJF

Zie afbeelding 14.

Parallel gebruik geeft u de mogelijkheid om een andere compatibele Westinghouse invertergenerator aan te sluiten voor gecombineerd lopend en piekvermogen.

Brand- en elektrocutiegevaar. Sluit nooit de parallelle kabels aan of los ze los wanneer een generator draait. Het niet opvolgen van deze regel kan leiden tot ernstig persoonlijk letsel of de dood.

Een correcte aansluiting van de kabels is erg belangrijk wanneer de generatoren worden gebruikt met een transferschakelaar om een gebouw van stroom te voorzien. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, waaronder de generatoren, te voorkomen, moet u niet proberen een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde transferschakelaar te gebruiken.

LET OP
Aansluiting op een generator die niet compatibel is, kan een lage spanningsafgifte veroorzaken die gereedschap en apparaten die door de generator worden gevoed, kan beschadigen.

Gebruik alleen de Westinghouse 120V parallelle kabelset die bij uw generator is geleverd. Kabels van derden hebben mogelijk niet de mogelijkheid om de verhoogde spanning te dragen. Als er schade of verlies optreedt aan uw kabels, neem dan contact op met de klantenservice van Westinghouse voor een vervanging.

OPMERKING: Zorg ervoor dat beide units zijn uitgeschakeld en dat er geen apparaten zijn aangesloten op de stopcontacten.

LET OP
Schik de generatoren in een "V"-vorm zodat de warmte van de uitlaat veilig kan ontsnappen. De uitlaatwarmte van de ene unit kan de plastic behuizing van de andere unit verkleuren of smelten als deze te dicht bij elkaar staan.

Om de parallelle kabel te installeren:

• Steek het kabeluiteinde in een van de parallelle poorten op de eerste unit. Steek het andere uiteinde van dezelfde kabel in de corresponderende poort op de tweede unit.
• Herhaal de stappen met de andere kabel.

OPMERKING: Het is belangrijk om beide uiteinden van de kabel op dezelfde poorten op beide generatoren aan te sluiten. Zorg ervoor dat dezelfde kabeluiteinden op dezelfde poort op elke generator zijn aangesloten voordat u de generatoren start.

Start één generator tegelijk. Wacht tot de eerste unit stabiel stationair draait voordat u de tweede unit start. Sluit één apparaat tegelijk aan en laat de unit stabiliseren voordat u het volgende apparaat aansluit.

Om de parallelle kabel te verwijderen:

• Verwijder alle apparaten uit de contactdozen van de generator.
• Schakel beide aangesloten generatoren uit.
• Verwijder de parallelle kabeluiteinden uit de generatorpoorten.

TRANSPORT

• Schakel de generator uit.
• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep van de generator om het apparaat op te tillen of om lastbeperkingen zoals touwen of sjorbanden te bevestigen. Probeer de generator NIET op te tillen of vast te zetten door andere onderdelen vast te houden.
• Houd het apparaat tijdens transport waterpas om de kans op brandstoflekkage te minimaliseren, of laat indien mogelijk de brandstof weglopen of laat de motor draaien totdat de brandstoftank leeg is voor transport.

Brandgevaar. Draai de generator NIET om en plaats hem niet op zijn kant. Er kan brandstof of olie lekken en schade aan de generator kan optreden.

ONDERHOUD

Per ongeluk opstarten. Koppel de bougiekabel (zie afbeelding 17) los van de bougie wanneer u onderhoud aan de generator uitvoert.

Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangingsonderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.

Laat hete onderdelen 30 minuten afkoelen voordat u een onderhoudsprocedure uitvoert.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere negatieve reacties veroorzaken.

LET OP
Controleer de fysieke conditie van het product voor elk gebruik. Let op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem voor vervangingsonderdelen of hulp contact op met onze klantenservice.

Om de levensduur van dit product te verlengen, volgt u de onderhoudsinstructies in dit gedeelte. Neem contact op met de klantenservice voordat u onderhoud uitvoert aan onderdelen die onder de terugroepactie of garantie vallen.

DE GENERATOR REINIGEN

Bewaar of gebruik uw generator niet in vuile, stoffige of corrosieve omgevingen. Zorg ervoor dat er geen vreemde materialen en vuil de ventilatieopeningen van het apparaat verstoppen.
Reinig de generator NOOIT met een tuinslang. Water kan het brandstofsysteem en de elektrische componenten van de generator beschadigen. Als het apparaat moet worden schoongemaakt, gebruik dan een zachte borstel en een vochtige doek om de buitenkant schoon te maken en gebruik lucht onder lage druk (niet meer dan 25 psi) om de ventilatieopeningen schoon te maken.
Gebruik nooit benzine als reinigingsmiddel.

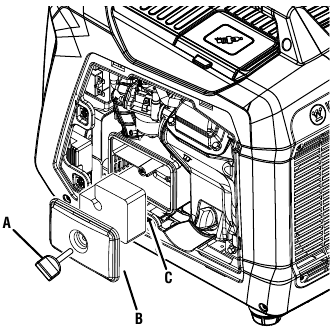

HET LUCHTFILTER REINIGEN/VERVANGEN

Zie afbeelding 15:

AFB. 15

1. Luchtfilterdeksel
2. Luchtfilter
3. Schroef

Houd het luchtfilter schoon. Een vuil luchtfilter kan leiden tot slechte prestaties en de levensduur van het product verkorten. Gebruik de generator NOOIT zonder luchtfilter.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Draai de vergrendelknop naar de ontgrendelde positie.
• Verwijder de motoronderhoudsklep.
• Verwijder de schroef en het luchtfilterdeksel.
• Verwijder het luchtfilter uit de luchtreinigerbehuizing en plaats het in een geschikte reinigingscontainer. Vervang het luchtfilter als het beschadigd is.
  OPMERKING: Het luchtfilter kan bedekt zijn met olie. Gebruik een geschikte container.
• Was het luchtfilter door het filter onder te dompelen in een oplossing van huishoudelijk wasmiddel en warm water. Knijp langzaam in het filter om het grondig schoon te maken.

LET OP
Draai of scheur het luchtfilter NIET tijdens het reinigen of drogen. Oefen alleen een langzame maar stevige knijpbeweging uit.

• Spoel het luchtfilter af door het onder te dompelen in vers water en een langzame knijpbeweging uit te oefenen. Laat het filter grondig drogen.

LET OP
Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

• Dompel het luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
• Installeer het luchtfilter in de luchtreinigerbehuizing en installeer het luchtfilterdeksel opnieuw.
• Installeer de motoronderhoudsklep en draai de vergrendelknop in de vergrendelde positie om deze vast te zetten.

DE MOTOROLIE VERVERSEN

Zie afbeelding 16:


AFB. 16

1. Oliepeilstok

Voor optimale prestaties dient u de motorolie te verversen volgens de cijfers die zijn aangegeven in het onderhoudsschema of de motorhandleiding (indien van toepassing). Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, dient u de olie vaker te verversen.

OPMERKING: Ververs de olie terwijl de motor warm is, maar niet heet. Warme motorolie loopt sneller en grondiger weg dan koele smeermiddelen. Contact met hete smeermiddelen veroorzaakt ernstige brandwonden.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Draai de vergrendelknop naar de ontgrendelde positie.
• Verwijder de motoronderhoudsklep.
• Reinig het gebied rond de oliepeilstok.
• Draai de oliepeilstok langzaam los en verwijder deze.
• Plaats een opvangbak voor olie (of een geschikte container) onder het olievul-/aftapgat.

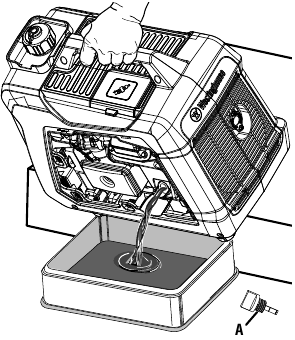

• Kantel de generator om de olie af te tappen.
• Nadat de olie volledig is afgetapt, plaatst u de generator in een rechtopstaande positie.
• Vul de olie bij zoals beschreven in het hoofdstuk Bediening.
• Plaats de oliepeilstok terug en draai deze handvast aan.
• Maak eventueel gemorste olie schoon.
• Installeer de motoronderhoudsklep en draai de vergrendelknop in de vergrendelde positie om deze vast te zetten.

DE BOUGIE REINIGEN/VERVANGEN

Zie afbeelding 17:


AFB. 17

1. Bougie
2. Bougiekabel
3. Isolator
4. Elektrode

LET OP
Gebruik ALTIJD de Westinghouse OEM of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot een onregelmatig stationair draaien, een verkeerde ontsteking of kan voorkomen dat de motor start.

Zorg ervoor dat de bougie schoon is en de juiste opening heeft. Om uw bougie te reinigen of te vervangen:

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Til de serviceklep van de bougie op om toegang te krijgen tot het bougiegebied.
• Verwijder de bougiekabel door de bougiekabel stevig recht van de motor af te trekken.
• Reinig het gebied rond de bougie.
• Verwijder de bougie met de meegeleverde bougiedopsleutel.

LET OP
Oefen nooit een zijdelingse belasting uit en verplaats de bougie niet zijwaarts bij het verwijderen van de bougie.

• Inspecteer de bougie. Vervang de bougie als de elektroden putjes vertonen, verbrand zijn of de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
• Meet de bougie-elektrodeafstand met een draadtype voelermaat. Corrigeer indien nodig de opening door de zij-elektrode voorzichtig te buigen.
  Bougieafstand: 0,024 - 0,032 inch (0,60 - 0,80 mm)
• Installeer de bougie voorzichtig met de hand vast en draai deze vervolgens nog 3/8 tot 1/2 slag aan met de bougiesleutel.
• Installeer de bougiekabel en sluit de serviceklep van de bougie.

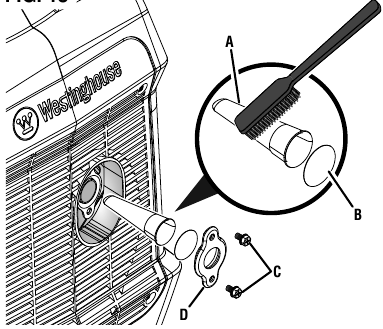

DE VONKENVANGER REINIGEN

Zie afbeelding 18:

AFB. 18

1. Vonkenvanger
2. Scherm
3. Schroeven
4. Beugel

Controleer en reinig de vonkenvanger volgens de cijfers die zijn aangegeven in het onderhoudsschema of de motorhandleiding (indien van toepassing). Als de vonkenvanger niet wordt schoongemaakt, leidt dit tot verminderde motorprestaties.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder de twee schroeven waarmee de vonkenvangerbeugel is bevestigd.
• Verwijder de beugel, het scherm en de vonkenvanger van de generator.
• Reinig het scherm en de vonkenvanger voorzichtig met een staalborstel.
• Installeer de vonkenvanger, het scherm en de beugel opnieuw. Draai de schroeven stevig vast.

HET LEEGMAKEN VAN DE BRANDSTOFTANK EN DE VLOTTERKAMER VAN DE CARBURATEUR

Zie afbeeldingen 19 - 21.

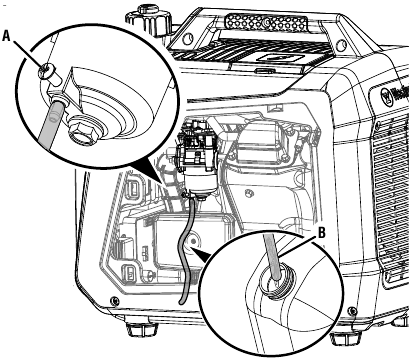

AFB. 19

1. Aftapschroef
2. Aftapslang

AFB. 20

1. Motor/brandstofschakelaar uit

Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.

Zelfs correct gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze langdurig wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat u de vlotterkamer leeglopen om te voorkomen dat er gom en vernis in de carburateur ophopen. Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen om brandstofscheiding, aantasting en afzettingen in het brandstofsysteem te voorkomen.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.

De vlotterkamer leegmaken:

• Zet de motor-/brandstofregelschakelaar in de OFF stand.
• Verwijder de onderhoudskap van de motor.
• Zoek de aftapslang die uit de bodem van de vlotterkamer van de carburateur komt.
• Plaats het onderste uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
• Draai de aftapschroef van de vlotterkamer los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterkamer vast.
• Leid de aftapslang tussen het luchtfilterhuis en de onderhoudskap van de motor. Plaats de onderhoudskap van de motor.

De brandstoftank leegmaken:

LET OP
Om schade aan het apparaat te voorkomen, moet u de motorolie aftappen voordat u de brandstoftank leegmaakt. Zie De motorolie vervangen voor meer informatie.

• Zet de motor-/brandstofregelschakelaar in de OFF stand
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.

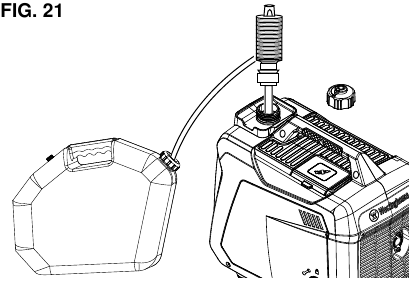

• Gebruik een in de handel verkrijgbare handpomp voor benzine (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.

OPMERKING: De brandstoftank kan ook worden leeggemaakt met behulp van de aftapschroef van de carburateur en de aftapslang zoals eerder beschreven. Houd de motor-/brandstofregelschakelaar in de OFF stand zodat de brandstof van de tank door de carburateur kan stromen.

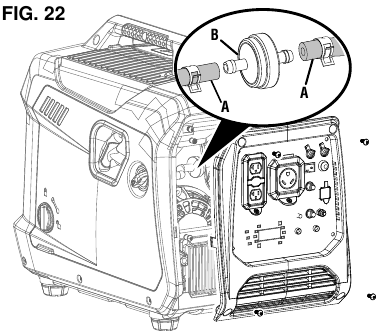

DE BRANDSTOFFILTER VERVANGEN

Zie afbeelding 22:

1. Brandstofleiding
2. Brandstoffilter

Na verloop van tijd kan de brandstoffilter vuil of verstopt raken. Om het risico op motorstoringen te verminderen, moet u de brandstoffilter vervangen volgens de cijfers die zijn gespecificeerd in het onderhoudsschema of de motorhandleiding (indien van toepassing).

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Tap de brandstoftank af zoals eerder beschreven.
• Verwijder de schroeven waarmee het bedieningspaneel is bevestigd.
• Verwijder het bedieningspaneel.
• Zoek de brandstoffilter en noteer de oriëntatie van de filter.
• Knijp met een tang de brandstofleidingklemmen samen en schuif de brandstofleidingen van de filter af.
• Installeer de brandstofleidingen op de nieuwe filter. Zorg ervoor dat de brandstoffilter correct is georiënteerd.
• Plaats de bediening terug en draai de schroeven stevig vast.

DE SPELING VAN DE KLEP CONTROLEREN/AFSTELLEN

Zie afbeeldingen 23 - 24.

AFB. 23

1. Klepdeksel
2. Bout
3. Pakking

AFB. 24

1. Stelschroef
2. Borgmoer
3. Voelermaat
4. Tuimelaar
5. Klepsteel
6. Stoterstang

LET OP
Het controleren en afstellen van de klepspeling moet gebeuren wanneer de motor koud is.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder het klepdeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
• Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
• Trek aan de terugslaghendel om de motor naar het bovenste dode punt (BDP) te draaien. Kijk door het bougiegat; de zuiger moet zich bovenaan bevinden (beide kleppen zijn gesloten).
• Beide tuimelaars moeten los zitten bij BDP op de compressieslag. Als dit niet het geval is, draait u de motor 360°.
• Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.

	Inlaatklep	Uitlaatklep
Klepspeling	0,0031 – 0,0047 inch (0,08 – 0,12 mm)	0,0051 – 0,0067 inch (0,13 – 0,17 mm)
Koppel	8-12 Nm	8-12 Nm

• Als een aanpassing nodig is, maakt u de borgmoer los.
• Schuif de juiste voelermaat tussen de tuimelaar en de klepsteel.
• Draai de stelschroef op de stoterstang vast om de gespecificeerde speling te verkrijgen.
  OPMERKING: U moet kunnen voelen dat de tuimelaar de voelermaat raakt.
• Houd de stelschroef op zijn plaats en draai de moer vast.
  Koppel: 106 inch-pond (12 Nm)
• Controleer de klepspeling opnieuw.
• Als er geen verdere aanpassingen nodig zijn, voert u deze procedure uit op de andere klep.
• Als u klaar bent, installeert u de pakking, het klepdeksel en de bougie.

OPSLAG

Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. Houd het apparaat rechtop. Bewaar de generator niet op zijn kant. Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.

LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor er gom, vernis en corrosieve ophoping in de brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator fulltime te gebruiken. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Plaats alle beschermhoezen terug op het bedieningspaneel van de generator. Maak de buitenkant van de generator schoon en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper.
2 tot 6 maanden	Plaats alle beschermhoezen terug op het bedieningspaneel van de generator. Maak de buitenkant van de generator schoon en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper. Maak de vlotterkamer van de carburateur leeg. (Bewaar benzine in een goedgekeurde benzinecontainer of voer het af volgens de staats- en lokale verordeningen.)
6 maanden of langer	Plaats alle beschermhoezen terug op het bedieningspaneel van de generator. Maak de buitenkant van de generator schoon en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper. Maak de vlotterkamer van de carburateur en de brandstoftank leeg. (Bewaar benzine in een goedgekeurde benzinecontainer of voer het af volgens de staats- en lokale verordeningen.) Doe een eetlepel motorolie in de bougiecilinder. Trek voorzichtig aan de terugslaghendel om de motor langzaam te draaien en het smeermiddel te verdelen. Installeer de bougie opnieuw Vervang de motorolie.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Meer frequent onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.
OPMERKING: Als uw product een afzonderlijke motorhandleiding heeft, negeer dan de informatie in deze tabel en volg de instructies in de motorhandleiding.

	Voor elk gebruik	Na de eerste 25 uur of de eerste maand	Na 50 uur of elke zes maanden	Na 100 uur of elke zes maanden	Na 300 uur of elk jaar
Motorolie controleren	X
Motorolie verversen1		X	X
Luchtfilter reinigen2			X
Vonkenvanger inspecteren/reinigen				X
Bougie inspecteren/reinigen				X
Klepspeling inspecteren/afstellen3				X
Bougie vervangen					X
Luchtfilter vervangen					X
Brandstoffilter vervangen				X
1 Vervang de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen. 2 Vaker reinigen onder vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd. 3 Aanbevolen wordt om de service te laten uitvoeren door een erkende Westinghouse-servicevertegenwoordiger.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start, maar valt dan uit	Brandstofniveau is laag of uitgeput.	Tank bij.
	Incorrect motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde benzine.	Tap de brandstoftank af. Vul bij met verse benzine.
	Defecte lage-oliepeilschakelaar.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter beperkt.	Reinig of vervang het luchtfilter.
	Oude benzine, generator opgeslagen zonder de benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Vul bij met verse benzine.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor start niet	Geen brandstof.	Tank bij.
	Oude benzine, generator opgeslagen zonder de benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de benzinetank af. Vul bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LOW OIL LED oplicht, zet dan de motor-/brandstofschakelaar in de OFF stand. Voeg motorolie toe.
	Bougie nat met brandstof (overstroomde motor).	Wacht vijf minuten. Zet de motor-/brandstofschakelaar in de stand OFF . Trek de terugslaghendel snel meerdere keren. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of onjuist afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	CO-sensor verwijderd of aangepast.	Terugkeren naar de oorspronkelijke configuratie.
	CO-sensor geactiveerd of systeemfout opgetreden.	Verplaats de generator / Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of zakt in als er belasting wordt toegepast	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel enkele apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED is OFF en OVERLOAD LED is ON.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

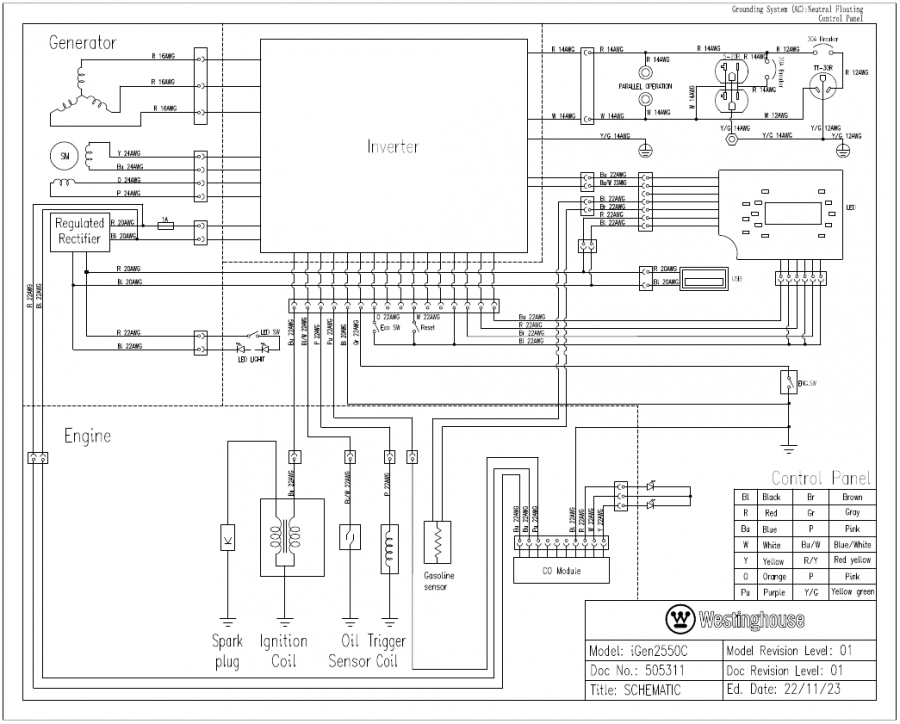

SCHEMATISCH

Als u vragen heeft of hulp nodig heeft, bel dan de klantenservice op 855-944-3571.

www.WestinghouseOutdoorPower.com

Referenties

• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment
• http://www.p65warnings.ca.gov
• Warranty Registration | Westinghouse Outdoor Equipment
• http://www.p65warnings.ca.gov/product

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen2550, iGen2550c - Handleiding invertergenerator

Beschikbare talen
