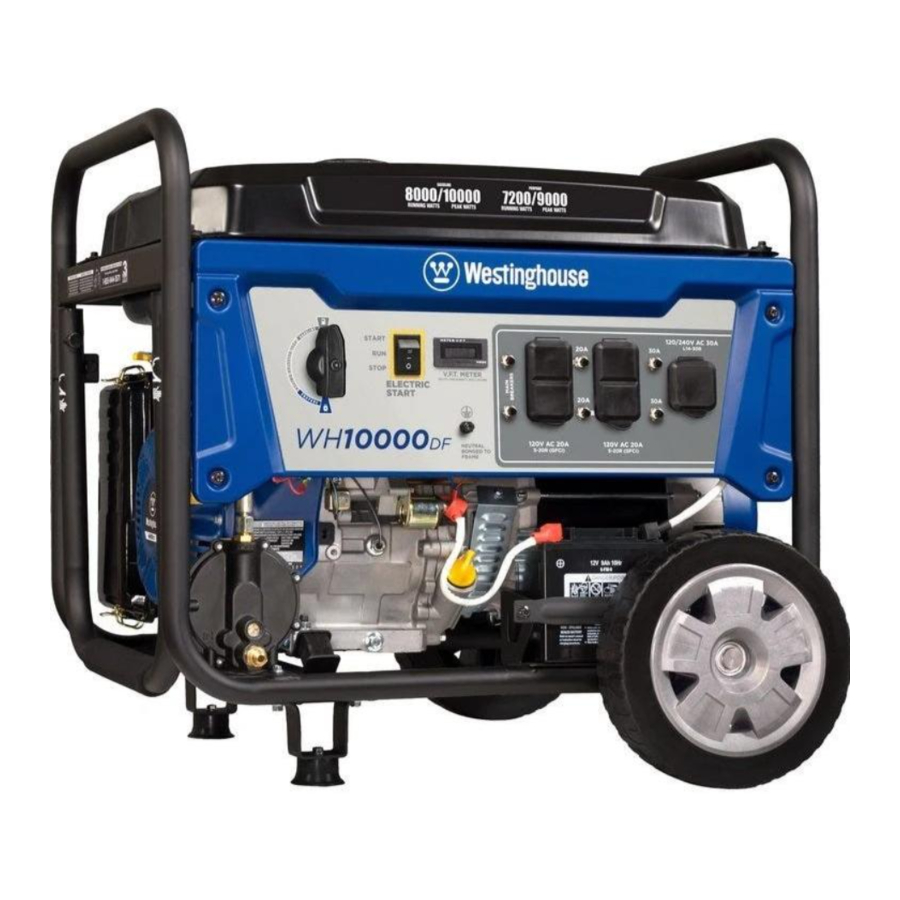

Westinghouse WH10000DF - Handleiding draagbare generator

TECHNISCHE SPECIFICATIES

Modelnummer	Lopend vermogen	Piekvermogen	Inhoud brandstoftank (G/L)	Nominaal toerental (RPM)	Type ontsteking	Bougie	Motorinhoud (cc)	Slag X boring	Oliecapaciteit (L)	Type olie
WH10000DF	8000 benzine 7200 LPG	10000 benzine 9000 LPG	6,6G/25L	3600	TCI	F7TC	420	66X90	1,10	10W30

LET OP
Zelfs met een carburateurmodificatie zal het motorvermogen met ongeveer 3,5% afnemen voor elke stijging van 300 meter (1.000 voet) in hoogte. Het effect van hoogte op het motorvermogen zal groter zijn als er geen carburateurmodificatie wordt uitgevoerd. Een afname van het motorvermogen zal de vermogensafgifte van de generator verminderen. Het weer heeft invloed op de prestaties van de motorolie. Verander het type motorolie dat wordt gebruikt op basis van de weersomstandigheden om aan de behoeften van de motor te voldoen.

BEWAAR UW AANKOOPBEWIJS OM PROBLEEMLOZE GARANTIEDEKKING TE GARANDEREN.

PRODUCTREGISTRATIE

Om probleemloze garantiedekking te garanderen, is het belangrijk dat u uw Westinghouse-generator registreert.
U kunt uw generator op een van de volgende manieren registreren:

1. Vul het onderstaande productregistratieformulier in en stuur het per post naar:
   Productregistratie
   Westinghouse Outdoor Power Equipment
   777 Manor Park Drive
   Columbus, Ohio 43228
2. Uw product online registreren op www.westinghouseportablepower.com/register-your-product/

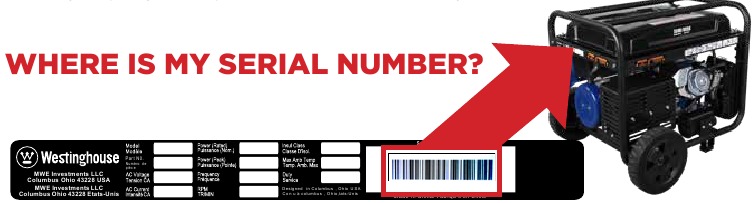

   Om uw generator te registreren, moet u de volgende informatie zoeken:


VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze waarschuwingen bekend is bij iedereen die aan of in de buurt van de apparatuur werkt.
Dit veiligheidswaarschuwingssymbool verschijnt bij de meeste veiligheidsverklaringen. Het betekent aandacht, wees alert, uw veiligheid is in het geding! Lees en houd u aan het bericht dat volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
LET OP
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.
OPMERKING: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator op de beoogde manier te laten werken.

DEFINITIES VAN VEILIGHEIDSSYMBOLEN

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Verstikkingsgevaar
	Brandgevaar
	Barst-/drukgevaar
	Laat geen gereedschap achter in het gebied
	Elektrisch schokgevaar
	Explosiegevaar
	Brandgevaar
	Tilgevaar
	Beknellingsgevaar
	Lees de instructies van de fabrikant
	Lees veiligheidsberichten voordat u verdergaat
	Draag persoonlijke beschermingsmiddelen (PBM)

ALGEMENE VEILIGHEIDSREGELS

Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waternevel of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.
Gebruik de generator nooit in een afgesloten ruimte. De motoruitlaat bevat koolmonoxide. Gebruik de generator alleen buiten en uit de buurt van ramen, deuren en ventilatieopeningen.

De spanning die door de generator wordt geproduceerd, kan de dood of ernstig letsel tot gevolg hebben.

• Gebruik de generator nooit in de regen of in een overstromingsgebied, tenzij de juiste voorzorgsmaatregelen zijn genomen om te voorkomen dat u wordt blootgesteld aan regen of een overstroming.
• Gebruik nooit versleten of beschadigde verlengsnoeren.
• Laat altijd een erkende elektricien de generator aansluiten op het elektriciteitsnet.
• Raak een generator die in werking is nooit aan als de generator nat is of als u natte handen hebt.
• Gebruik de generator nooit in sterk geleidende gebieden, zoals rond metalen platforms of staalconstructies.

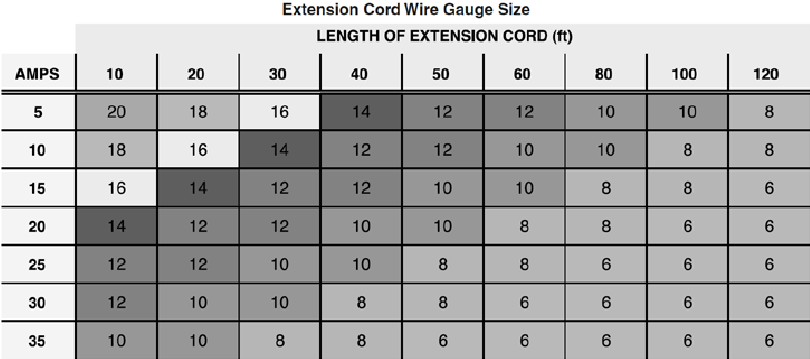

• Gebruik altijd geaarde verlengsnoeren. Gebruik altijd drieledige of dubbel geïsoleerde elektrische gereedschappen.
• Raak nooit spanningvoerende klemmen of blanke draden aan terwijl de generator in werking is.
• Zorg ervoor dat de generator goed is geaard voordat u hem in gebruik neemt.

Benzine en benzinedampen zijn extreem ontvlambaar en explosief onder bepaalde omstandigheden.

• Tank de generator altijd buiten bij, in een goed geventileerde ruimte.
• Verwijder nooit de brandstofdop terwijl de motor draait.
• Tank de generator nooit bij terwijl de motor draait. Zet de motor altijd uit en laat de generator afkoelen voordat u gaat tanken.
• Vul de brandstoftank alleen met benzine.
• Houd vonken, open vuur of andere vormen van ontsteking (zoals lucifers, sigaretten, statische elektrische bron) uit de buurt tijdens het tanken.
• Vul de brandstoftank nooit te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken. Gemorste brandstof kan ontbranden. Als er brandstof op de generator is gemorst, veeg dan eventuele lekkages onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied waar brandstof is gemorst drogen voordat u de generator in gebruik neemt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik benzine nooit als reinigingsmiddel.
• Bewaar containers met benzine op een goed geventileerde plaats, uit de buurt van brandbare stoffen of ontstekingsbronnen.
• Controleer na het tanken op brandstoflekkages. Gebruik de motor nooit als er een brandstoflekkage wordt ontdekt.

Gebruik de generator nooit als de aangesloten apparaten oververhit raken, de elektrische output daalt, er vonken, vlammen of rook uit de generator komen of als de stopcontacten beschadigd zijn.
Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
Verwijder altijd gereedschap of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u hem in gebruik neemt.
LET OP
Wijzig de generator nooit.
Gebruik de generator nooit als hij sterk trilt, als het motortoerental sterk verandert of als de motor vaak overslaat.
Koppel altijd gereedschap of apparaten los van de generator voordat u start.

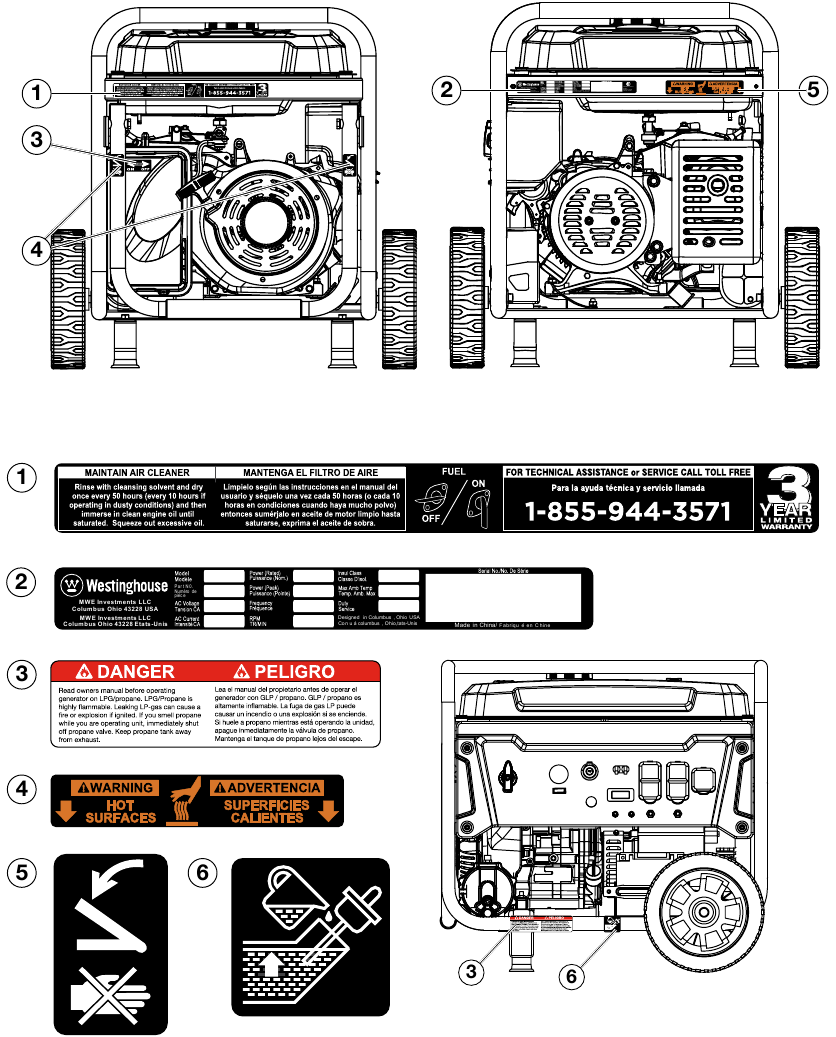

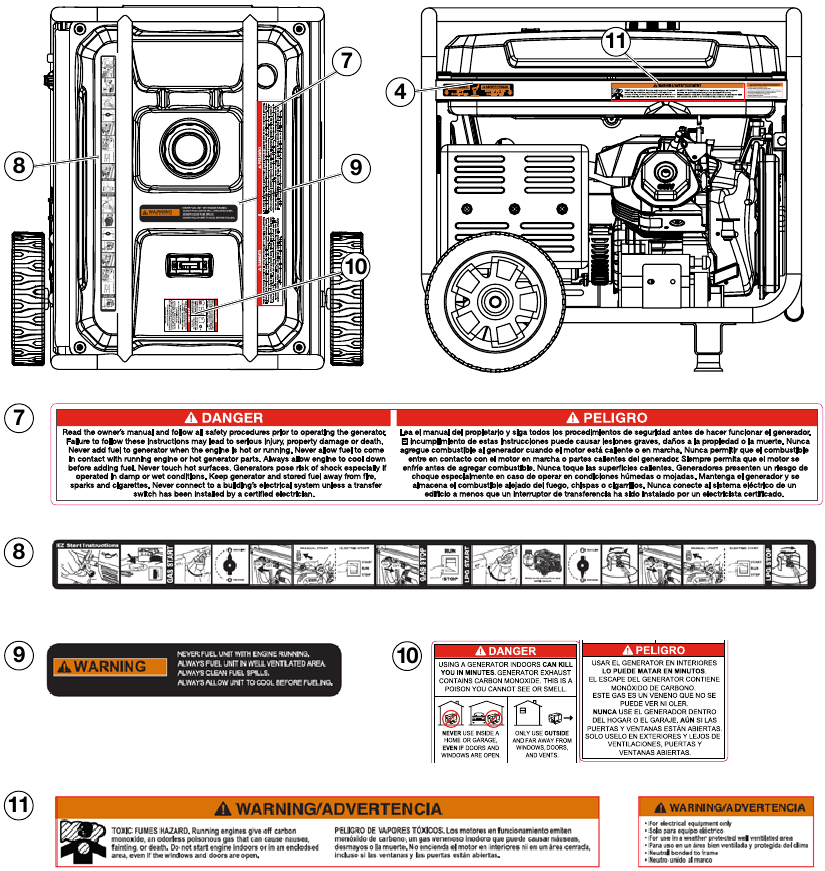

VEILIGHEIDSLABELS EN STICKERS

BRANDSTOFVEILIGHEID

Benzine en vloeibaar petroleumgas (LPG) zijn zeer explosief en ontvlambaar. Explosies en brand kunnen ernstige brandwonden of de dood veroorzaken.

Benzine en benzinedamp (benzine)

• Benzine is zeer ontvlambaar en explosief.
• Benzine zet uit en krimpt bij verschillende temperaturen.
• Probeer in geval van een gasbrand de vlam niet te blussen als de brandstoftoevoerklep in de aan-stand staat. Het inbrengen van een blusapparaat in een generator met een open brandstofklep kan een explosiegevaar opleveren.
• Benzine heeft een kenmerkende geur, dit zal helpen om potentiële lekken snel te detecteren.
• Benzinedampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.

Vloeibaar petroleumgas (propaan/LPG)

• LPG/propaan is zeer ontvlambaar en explosief.
• Ontvlambaar gas onder druk kan brand of een explosie veroorzaken als het wordt ontstoken.
• LPG/propaan kan zich op lage plaatsen verzamelen omdat het zwaarder is dan lucht.
• LPG/propaan heeft een kenmerkende geur die is toegevoegd om potentiële lekken te helpen detecteren.
• Houd de LPG/propaantank altijd in een rechtopstaande positie.
• Zorg er bij het verwisselen van LPG/propaantanks voor dat de tankwaarde hetzelfde type is.
• Probeer in geval van een LPG/propaanbrand niet te blussen, tenzij de brandstoftoevoer kan worden afgesloten.
• LPG/propaan verbrandt de huid. Vermijd te allen tijde contact met de huid.

Gebruik nooit een gascontainer, LPG-aansluitslang, LPG-tank of een ander brandstofartikel dat beschadigd lijkt te zijn.

Bij het starten van de generator:

• Zorg ervoor dat de gasdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem goed op hun plaats zitten.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u hem in gebruik neemt.
• Zorg ervoor dat de generator en de propaantank op een vlakke ondergrond staan voordat u ze in gebruik neemt.
• Als er een propaangeur is, start het apparaat dan niet omdat er mogelijk een lek is.
• Plaats de propaantank nooit in de buurt van de motoruitlaat.

Bij het transporteren of onderhouden van de generator:

• Zorg ervoor dat de brandstofafsluitklep is uitgeschakeld en dat de brandstoftank leeg is.
• Zorg ervoor dat de LPG-tank en de LPG-slang niet op de generator zijn aangesloten.
• Koppel de bougiekabel los.

Bij het opbergen van de generator:

• Bewaar uit de buurt van vonken, open vuur, controlelampjes, warmte en andere ontstekingsbronnen.
• Bewaar geen gas- of LPG-tank in de buurt van ovens, waterverwarmers of andere apparaten die warmte produceren of automatische ontstekingen hebben.

Gebruik alleen goedgekeurde LPG-tanks met OPD-klep (overvulbeveiliging). Houd de tank altijd in een verticale positie met de klep aan de bovenkant en geïnstalleerd op de grond op een vlakke ondergrond. Zorg ervoor dat tanks zich niet in de buurt van een warmtebron bevinden en zorg ervoor dat ze niet worden blootgesteld aan zon, regen en stof. Schakel tijdens transport en opslag de tankklep en de brandstofklep uit en koppel de tank los. Zorg ervoor dat u de generator en de tankuitlaat altijd afdekt met beschermende plastic doppen.

Laat kinderen niet knoeien of spelen met de propaantank of slangverbindingen.

Als er tijdens het gebruik van de generator een sterke propaangeur is, sluit dan onmiddellijk de klep op de propaantank. Zodra de propaan is uitgeschakeld, gebruikt u zeepwater om te controleren op lekken op de slang en de aansluitingen op de tankklep en de generator. Rook niet en steek geen sigaret aan of controleer niet op lekken met een open vlambron, zoals een lucifer of aansteker. Als er een lek wordt gevonden, neem dan contact op met een gekwalificeerde technicus om het LPG-systeem te inspecteren en te repareren voordat u de generator gebruikt.

UITPAKKEN

Zorg altijd voor hulp bij het optillen van de generator. De generator is zwaar; het optillen kan lichamelijk letsel veroorzaken.
Vermijd snijden op of in de buurt van nietjes om persoonlijk letsel te voorkomen.

Benodigde gereedschappen – mes of soortgelijk gereedschap.

1. Snijd voorzichtig de verpakkingstape bovenop de doos door.
2. Vouw de bovenste flappen terug om de handleiding te onthullen.
3. Verwijder de kartonnen doos met de accessoires voor de wielset.
4. Snijd voorzichtig twee zijden van de doos door om de generator te verwijderen.

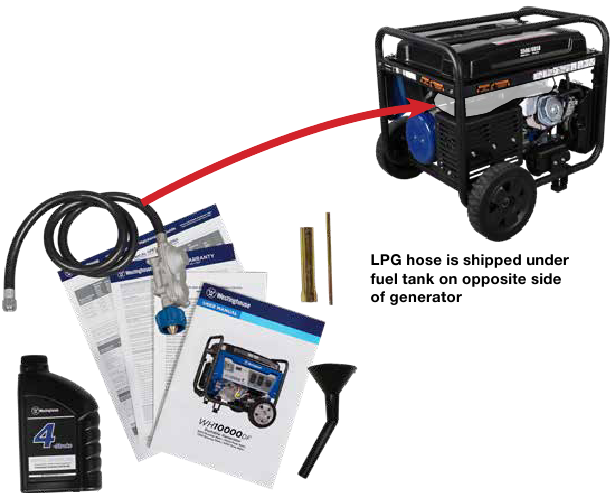

WAT ZIT ER IN DE DOOS

Handleiding
Snelstartgids/Onderhoudsschema
1,1 liter fles SAE 10W30 olie (1)
LPG-slang (1)
Bougiedopsleutel (1)
Accessoiredoos voor wielset
Trechter (1)

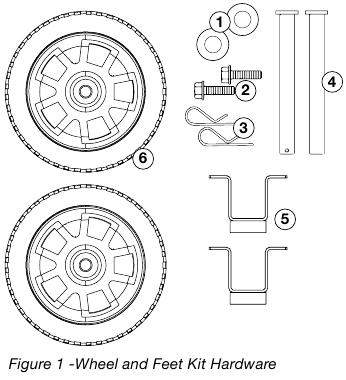

ACCESSOIREDOOS WIELSET
Open de accessoiredoos voor de wielset en controleer de inhoud aan de hand van de lijst rechts. Als er onderdelen ontbreken, neem dan contact op met een geautoriseerde Westinghouse Generator-dealer via service@wpowereq.com of bel 1-855-944-3571.

1. Sluitring (2 gebruikt)
2. Flensbout M8 x 16 mm (4 gebruikt)
3. Splitpen (2 gebruikt)
4. Wielaspunt (2)
5. Montagevoeten (2)
6. Wiel (2)

MONTAGE

WIELEN EN VOETEN INSTALLEREN

LEES, VOORDAT U DE GENERATOR MONTEERT, DE VEILIGHEIDSINSTRUCTIES VANAF HET BEGIN DOOR.

Til de generator nooit zonder hulp op. De generator is zwaar en tillen zonder hulp kan leiden tot persoonlijk letsel.
Gebruik de handgrepen nooit als een hefpunt om het volledige gewicht van de generator te dragen. Gebruik de handgrepen alleen om de generator te verplaatsen door de handgrepen op te tillen en de wielen te gebruiken om de generator te verplaatsen.
Wees voorzichtig bij het inklappen van de handgrepen. Handen en vingers kunnen bekneld raken.
LET OP
Voor het monteren van de generator moet het apparaat aan één kant worden opgetild. Zorg ervoor dat alle motorolie en brandstof uit het apparaat zijn afgetapt voordat u het monteert. Eenmaal gemonteerd, is de wielset niet bedoeld voor gebruik op de weg. De wielset is alleen ontworpen voor gebruik op deze generator.

VOETEN AAN FRAME INSTALLEREN

1. Plaats de generator op een vlakke ondergrond.
2. Plaats een stuk karton of ander zacht materiaal om de generator op te kantelen, om de lak van het frame te beschermen en te voorkomen dat de generator gaat schuiven. Kantel de generator op de zijkant.
3. Installeer de montagevoet (5) op het frame met behulp van M8-flensbouten (2).


WIELEN AAN FRAME INSTALLEREN

1. Steek de aspunt (4) door het wiel (6) en plaats de sluitring (1) tussen het wiel en de montagebeugel.

2. Plaats de splitpen (3) door het oog van de wielaspunt (4) om het wiel vast te zetten.
3. Herhaal de vorige stappen voor het andere wiel.

DE BATTERIJ INSTALLEREN

Om elektrische schokken te voorkomen:

• Sluit ALTIJD eerst de positieve (+) accukabel (rode huls) aan bij het aansluiten van accukabels.
• Koppel ALTIJD eerst de negatieve (-) accukabel (zwarte huls) los bij het loskoppelen van accukabels.
• Sluit NOOIT de negatieve (-) accukabel (zwarte huls) aan op de positieve (+) pool van de batterij.
• Sluit NOOIT de positieve (+) accukabel (rode huls) aan op de negatieve (-) pool van de batterij.
• Raak NOOIT beide accupolen tegelijkertijd aan.
• Plaats NOOIT een metalen gereedschap over beide accupolen.
• Gebruik ALTIJD geïsoleerd of niet-geleidend gereedschap bij het installeren van de batterij.

1. Controleer of de positieve (+) accukabel (rode huls) goed is vastgedraaid aan de positieve (+) accupool. Zorg ervoor dat de huls over de accupool zit.
2. Klik de uiteinden van de snelaansluitingen van de batterij aan elkaar om de batterij aan te sluiten.

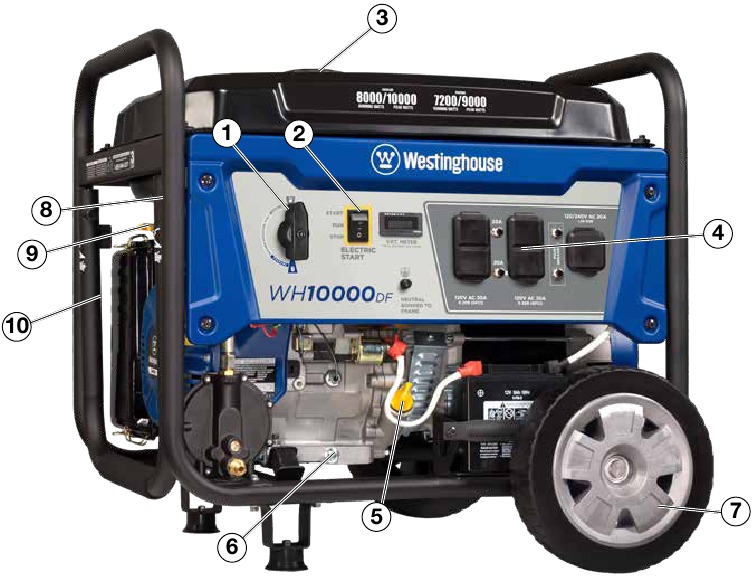

FUNCTIES

1. Brandstofkeuzeschakelaar: Wordt gebruikt om de benzine- of propaanbrandstofbron te selecteren en in te schakelen.
2. Elektrische startschakelaar: Houd de schakelaar 1 seconde in de positie Start (Start) om de motor te starten. Zorg ervoor dat u de choke inschakelt voordat u koud start.
3. Brandstofdop: Sluit totdat er een klikgeluid te horen is.
4. Bedieningspaneel: Bevat de stroomonderbrekers en stopcontacten.

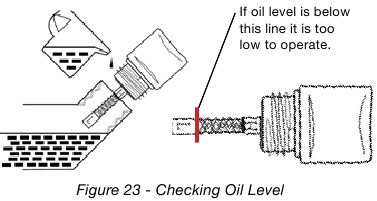

5. Olievuldop/peilstok: Moet worden verwijderd om olie toe te voegen en te controleren.

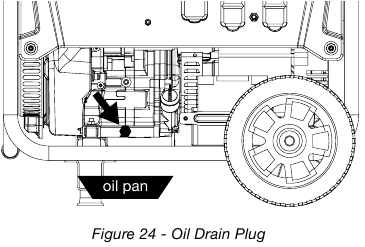

6. Olieaftapplug: Moet worden verwijderd om de motorolie af te tappen
7. Lekvrije wielen: Voor eenvoudige draagbaarheid
8. Brandstofafsluitklep: Regelt de brandstoftoevoer naar de motor.
9. Handmatige choke: De choke moet handmatig worden ingesteld door de chokeklep aan te passen.
10. Handgreep uit één stuk: Inclusief rubberen grip. Hiermee kunt u het apparaat gemakkelijk met één hand duwen of trekken.

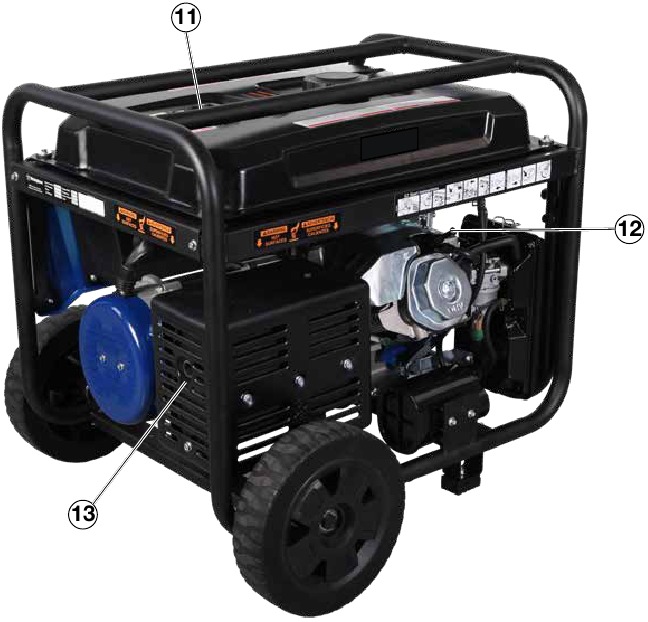

11. Brandstofmeter: Geeft het brandstofniveau aan.
12. Bougiedop (draad): Moet worden verwijderd bij het onderhoud van de motor of de bougie.
13. Geluiddemper en vonkenvanger: Vermijd contact totdat de motor is afgekoeld. De vonkenvanger voorkomt dat er vonken uit de geluiddemper komen. Deze moet worden verwijderd voor onderhoud.

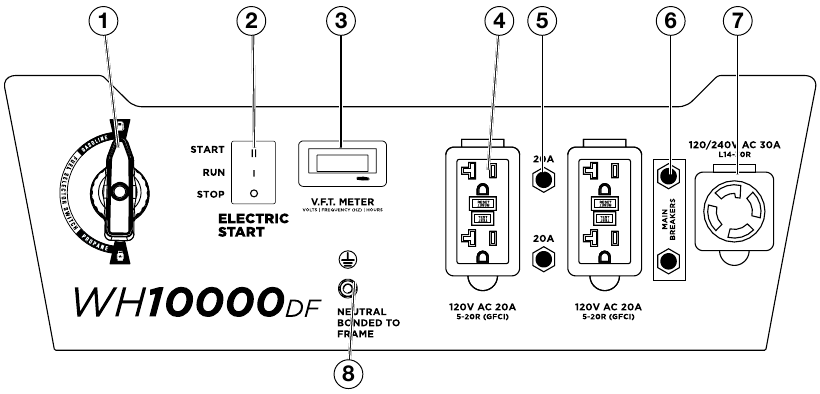

FUNCTIES VAN HET BEDIENINGSPANEEL

1. Brandstofkeuzeschakelaar: Selecteer en schakel gas of propaan in.
2. Elektrische startschakelaar: Houd de schakelaar in de positie Start (Start) totdat de motor start. Zorg ervoor dat u de choke handmatig opent voordat u start.
3. Datacenter: De VFT-meter is een LED-display met 4 standen dat afwisselend spanning, frequentie en de totale bedrijfsuren weergeeft. Het 4e display wordt gebruikt voor onderhoudsherinneringen en kan worden weergegeven als 00:00. U kunt op de knop MODE (MODE) drukken om door de verschillende displays te bladeren. De meter geeft spanning en hertz weer, zelfs als er geen belasting is aangesloten.
   De frequentie en spanning kunnen +/- 5% variëren en nog steeds binnen de tolerantie vallen.

4. 120-volt, 20 ampère Duplex GFCI-stopcontacten (NEMA 5-20R): Elk stopcontact kan maximaal 20 ampère leveren op één stopcontact of een combinatie van beide stopcontacten.
5. 20 ampère stroomonderbrekers: Elke stroomonderbreker beperkt de stroom die via de 120-volt duplex-stopcontacten kan worden geleverd tot 20 ampère.
6. 25 ampère stroomonderbrekers: Elke drukknopstroomonderbreker regelt het totale vermogen per fase naar het L14-30-stopcontact.
7. 120/240-volt, 30 ampère Twist Lock-stopcontact (NEMA L14-30R): Het stopcontact kan een uitgang van 120 V of 240 V leveren.
8. Aardklem: De aardklem wordt gebruikt om de generator te aarden.

WERKING

VOOR HET STARTEN VAN DE GENERATOR

VOORDAT U DE GENERATOR START, LEES HET VEILIGHEIDSGEDEELTE DAT BEGINT.
Locatie selecteren – Vermijd uitlaatgassen en locatiegevaren voordat u de generator start door het volgende te controleren:

• U hebt een locatie geselecteerd om de generator te bedienen die buiten en goed geventileerd is.
• U hebt een locatie geselecteerd met een vlakke en stevige ondergrond waarop u de generator kunt plaatsen.
• U hebt een locatie geselecteerd die zich op minstens 4,5 meter afstand van een gebouw, andere apparatuur of brandbaar materiaal bevindt.
• Als de generator zich dicht bij een gebouw bevindt, zorg er dan voor dat deze zich niet in de buurt van ramen, deuren en/of ventilatieopeningen bevindt.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN.
De uitlaatgassen van de generator bevatten koolmonoxide.
Dit is een gif dat u niet kunt zien of ruiken.
NOOIT binnenshuis in een huis of garage gebruiken, ZELFS NIET ALS deuren en ramen open staan.

Alleen BUITEN en ver van ramen, deuren en ventilatieopeningen gebruiken.

Vermijd andere generatorgevaren.
LEES DE HANDLEIDING VOOR GEBRUIK.

Gebruik de generator altijd op een vlakke ondergrond. Als u de generator op een niet-vlakke ondergrond plaatst, kan de generator omvallen, waardoor er brandstof en olie kan lekken. Gemorste brandstof kan ontbranden als het in contact komt met een ontstekingsbron, zoals een zeer heet oppervlak.
LET OP
Gebruik de generator alleen op een stevige, vlakke ondergrond. Het bedienen van de generator op een oppervlak met los materiaal zoals zand of grasresten kan ervoor zorgen dat er vuil door de generator wordt opgenomen dat:

• Koelopeningen blokkeert
• Luchtinlaatsysteem blokkeert

Weer – Gebruik uw generator nooit buitenshuis tijdens regen, sneeuw of een combinatie van weersomstandigheden die ertoe kunnen leiden dat er vocht op, in of rond de generator terechtkomt.
Droog oppervlak – Gebruik de generator altijd op een droog oppervlak zonder vocht.
Geen aangesloten belastingen – Zorg ervoor dat de generator geen aangesloten belastingen heeft voordat u hem start. Om ervoor te zorgen dat er geen aangesloten belastingen zijn, koppelt u alle elektrische verlengsnoeren los die op de stopcontacten van het bedieningspaneel zijn aangesloten.
LET OP
Het starten van de generator met reeds aangesloten belastingen kan leiden tot schade aan elk apparaat dat tijdens de korte opstartperiode door de generator van stroom wordt voorzien.
De generator aarden – De National Electric Code (NEC), evenals veel lokale elektrische voorschriften, kunnen vereisen dat de generator met de aarde is verbonden. De meest voorkomende toepassing die een aardingspen vereist, is wanneer u de generator gebruikt als een afzonderlijk afgeleid systeem om back-upstroom aan uw huis te leveren. Dit is meestal het geval wanneer een transferschakelaar een geschakelde nulleider heeft.
Aangezien de generatortoepassing veel variabelen heeft die niet kunnen worden bepaald door de fabrikant van de generator, moet een erkende elektricien bepalen of een aardingspen nodig is.
Als een erkende elektricien heeft vastgesteld dat de toepassing een aardingspen vereist, zorg er dan voor dat deze met de aarde is verbonden door de aardklem op het bedieningspaneel met behulp van koperdraad (minimaal 10 AWG) op de aarde aan te sluiten. Raadpleeg een gekwalificeerde elektricien voor de lokale aardingsvereisten.
Nul verbonden: er is een permanente geleider tussen de generator (statorwikkeling) en het frame.

Zorg ervoor dat de generator correct is aangesloten op de aarde voordat u hem gebruikt. De generator moet worden geaard om elektrische schokken als gevolg van defecte apparaten te voorkomen.

Werking op grote hoogte
Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd per 300 meter toegenomen hoogte vanaf zeeniveau. Dit is een natuurlijke gebeurtenis en kan niet door de motor worden aangepast. Verhoogde uitlaatgasemissies kunnen ook het gevolg zijn van een toegenomen brandstofmengsel. Andere problemen zijn onder meer moeilijk starten, verhoogd brandstofverbruik en vervuiling van de bougie. Neem contact op met ons serviceteam op 1-855-944-3571 voor onderdelensets voor grote hoogte.
Onderdeelnummer carburateurset voor grote hoogte: 140571
Onderdeelnummer DF-regelaar voor grote hoogte: 140565

STROOMKABEL

Verlengsnoeren gebruiken
Westinghouse Outdoor Power Equipment aanvaardt geen verantwoordelijkheid voor de inhoud van deze tabel. Het gebruik van deze tabel is uitsluitend de verantwoordelijkheid van de gebruiker. Deze tabel is uitsluitend bedoeld ter referentie. De resultaten die worden verkregen door het gebruik van deze tabel zijn niet gegarandeerd correct of van toepassing in alle situaties, aangezien het type en de constructie van snoeren sterk kunnen variëren. Neem altijd contact op met de lokale voorschriften en een erkende elektricien voordat u een elektrisch apparaat installeert of aansluit.

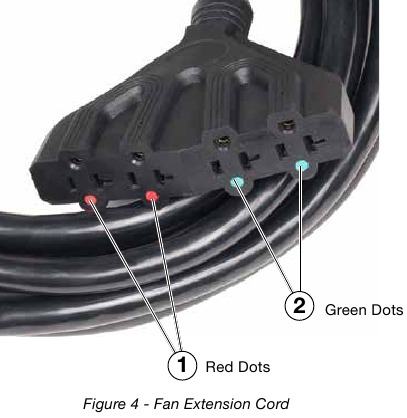

Westinghouse-stroomkabel gebruiken
Gebruik de tabel met verlengsnoeren om de grootte van de geleider voor verlengsnoertoepassingen te bepalen. Bepaal de afstand van de generator tot het apparaat op de bovenste regel van de tabel. Selecteer vervolgens de nominale stroomsterkte van de generator aan de linkerkant van de tabel. Waar de twee elkaar ontmoeten, is de grootte van de geleider die vereist is voor de toepassing.
Het Westinghouse-snoer (rechts afgebeeld) is aangesloten op de generator via de L14-30R 120/240-stekker. Het andere uiteinde van het snoer is een waaierstaartcontactdoos met 2 groene contactdozen en 2 rode contactdozen. Elke contactdoos is geschikt voor 120 volt AC. Om de belasting op de generatoralternator in evenwicht te brengen, gebruikt u de rode en groene identificatiegegevens op de waaierstaartcontactdoos. Om de belasting in evenwicht te houden, sluit u de belastingen zo aan dat beide kleuren contactdozen worden gebruikt. Een voorbeeld is één in rood en één in groen. Sluit niet 2 in rood en geen in groen aan, of 2 in groen en geen in rood. Als slechts één kleurencontactdoos met meerdere belastingen wordt gebruikt, kan de alternator een onevenwichtige belasting ondervinden, waardoor de generator onnodig trilt.

DE GENERATOR AANSLUITEN OP HET ELEKTRISCHE SYSTEEM VAN EEN GEBOUW

Het wordt aanbevolen om een handmatige transferschakelaar te gebruiken bij directe aansluiting op het elektrische systeem van een gebouw. Het aansluiten van een draagbare generator op het elektrische systeem van een gebouw moet gebeuren in strikte overeenstemming met alle nationale en lokale elektrische voorschriften en wetten, en moet worden uitgevoerd door een gekwalificeerde elektricien.

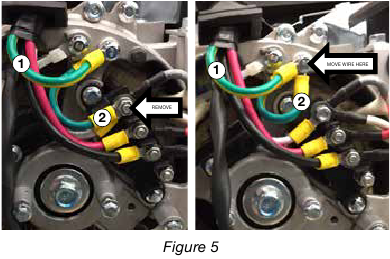

TRANSFERSCHAKELAARAANSLUITINGEN

1. Nuldraad van de alternator (wit/groen)
2. Verbonden jumperdraad van de alternator (wit/groen)

De Westinghouse-generator is bedraad met de nulleider verbonden met de aarde. Als u uw generator aansluit op een paneelboordtransferschakelaar, moet een erkende elektricien overwegen om de verbonden nulleider te verwijderen om een goede werking van de huishoudelijke GFCI-circuits te garanderen. Begin met het verwijderen van de alternatorafdekking. Zodra de afdekking is verwijderd, verwijdert u de moer die de verbonden aardingsjumperdraad vasthoudt (zie "2" in figuur 5). Zodra de moer is verwijderd, verwijdert u de verbonden jumperdraad en zet u de moer opnieuw vast. Verwijder vervolgens de schroef die de nuldraad vasthoudt (zie "1" in figuur 5). Bevestig de verbonden jumperdraad (2) aan de nuldraad (1) en draai de schroef vast.
Als de verbonden nulleider is verwijderd, moet de generator opnieuw worden gelabeld als zwevende nulleider op het bedieningspaneel.
Als uw generator is uitgerust met GFCI-stopcontacten, kan het verwijderen van de verbonden nulleider de juiste werking van de GFCI-stopcontacten verhinderen. Bewaar de jumperdraad altijd voor het geval dat deze in de toekomst nodig is wanneer deze niet op een transferschakelaar is aangesloten.

MOTORVLOEISTOFFEN EN BRANDSTOF TOEVOEGEN / CONTROLEREN

VOORDAT U MOTORVLOEISTOFFEN EN BRANDSTOF TOEVOEGT/CONTROLEERT, LEES HET VEILIGHEIDSGEDEELTE DAT BEGINT.

Het vullen van de brandstoftank met benzine terwijl de generator draait, kan ertoe leiden dat er benzine lekt en in contact komt met hete oppervlakken die de benzine kunnen ontsteken.
Controleer voordat u de generator start altijd het niveau van:

• Motorolie
• Benzine in de brandstoftank

Zodra de generator is gestart en de motor warm wordt, is het niet veilig om benzine aan de brandstoftank of motorolie aan de motor toe te voegen terwijl de motor draait of de motor en de uitlaatdemper heet zijn.

MOTOROLIE CONTROLEEREN EN / OF BIJVULLEN

Er kan interne druk ontstaan in het motorcarter terwijl de motor draait. Het verwijderen van de olievuldop/peilstok terwijl de motor heet is, kan ertoe leiden dat er extreem hete olie uit het carter spuit en de huid ernstig kan verbranden. Laat de motorolie enkele minuten afkoelen voordat u de olievuldop/peilstok verwijdert.
De unit zoals geleverd bevat geen olie in de motor. U moet motorolie toevoegen voordat u de generator voor de eerste keer start. Zie Motorolie controleren en Motorolie toevoegen voor instructies over het controleren van het motorolieniveau en de procedure voor het toevoegen van motorolie.
LET OP
De motor bevat geen motorolie zoals geleverd. Een poging om de motor te starten kan motoronderdelen beschadigen. De eigenaar van de generator is er verantwoordelijk voor dat het juiste oliepeil tijdens de werking van de generator wordt gehandhaafd. Het niet handhaven van het juiste oliepeil kan leiden tot motorschade.
LET OP
Zorg er tijdens de eerste vijf uur van gebruik van de generator voor dat u niet meer dan 50% van het nominale lopende wattage overschrijdt totdat de unit goed is ingereden. Zorg ervoor dat u de belasting af en toe varieert, zodat de statorwikkelingen kunnen opwarmen en afkoelen. Het aanpassen van de belasting helpt ook bij het plaatsen van zuigerveren. Controleer de olie vaker tijdens de eerste paar keer dat u de generator gebruikt.
LET OP
Het weer heeft invloed op de prestaties van de motorolie. Wijzig het type motorolie dat wordt gebruikt op basis van de weersomstandigheden om aan de motorbehoeften te voldoen.

BENZINE AAN DE BRANDSTOFTANK TOEVOEGEN

LEES HET VEILIGHEIDSGEDEELTE OVER BRANDSTOF DOOR VOORDAT U BENZINE AAN DE TANK TOEVOEGT

Tank de generator nooit bij terwijl de motor draait.
Zet de motor altijd uit en laat de generator afkoelen voordat u gaat tanken.

Vereiste benzine – Gebruik alleen benzine die aan de volgende eisen voldoet:

• Alleen loodvrije benzine
• Benzine met maximaal 10% toegevoegde ethanol
• Benzine met een octaangetal van 87 of hoger

De brandstoftank vullen – Volg de onderstaande stappen om de brandstoftank te vullen:

1. Schakel de generator uit.
2. Laat de generator afkoelen zodat alle oppervlakken van de uitlaatdemper en de motor koel aanvoelen.
3. Verplaats de generator naar een vlakke ondergrond.
4. Maak het gebied rond de brandstofdop schoon.
5. Verwijder de brandstofdop door deze tegen de klok in te draaien.
6. Voeg langzaam benzine toe aan de brandstoftank. Wees zeer voorzichtig om de tank niet te vol te doen. Het benzineniveau mag NIET hoger zijn dan de vulhals.

7. Installeer de brandstofdop door deze met de klok mee te draaien totdat u een klik hoort, wat aangeeft dat de dop volledig is geïnstalleerd.

Vermijd langdurig inademen van benzinedampen.

AANSLUITEN OP EEN STANDAARD LPG-/PROPANE TANK

LEES HET VEILIGHEIDSGEDEELTE OVER BRANDSTOF DOOR VOORDAT U DE PROPAANTANK OP DE GENERATOR AANSLUIT

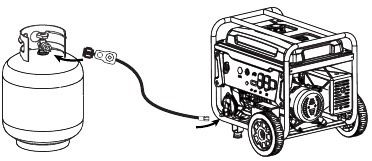

LPG-tank aansluiten

1. Zorg ervoor dat de generator is uitgeschakeld, op een vlakke ondergrond staat en zich in een goed geventileerde ruimte bevindt.
2. Zorg ervoor dat de propaantankkraan in de uit-stand staat.
3. Zorg ervoor dat de brandstofkeuzeschakelaar op het bedieningspaneel van de generator naar beneden wijst naar "Propane".
4. Verwijder de plastic afdekking van de propaaninlaatklep van de generator.
5. Draai met uw vingers het uiteinde van de LPG-slang (meegeleverd) vast onder de propaaninlaat van de generator. DRAAI NIET TE VAST, maximaal 35-88 Ib-in.

6. Bevestig het andere uiteinde van de slang aan een tank met LPG/propaan en draai deze handvast.
7. Controleer alle aansluitingen op lekkage door de fittingen nat te maken met zeepsop. Overal waar bellen verschijnen of groeien, is er een lek in de verbinding. Als er een lek is bij een fitting, sluit dan de tankkraan en draai de fitting vast. Zet het gas weer aan en controleer opnieuw met zeepsop. Als het lek aanhoudt of als het lek zich niet bij een fitting bevindt, gebruik de generator dan niet en neem contact op met de klantenservice.

LET OP

• Wanneer u standaard LPG-tanks met een capaciteit van 20 of 30 pond gebruikt, zorg er dan voor dat ze Type 1, rechtse Acme-draad hebben.
• Controleer of de herkwalificatiedatum op de tank niet is verlopen.
• Alle nieuwe tanks moeten van lucht en vocht worden ontdaan voordat ze worden gevuld. Gebruikte tanks die niet zijn afgesloten of gesloten zijn gehouden, moeten ook worden ontdaan van lucht en vocht.
• Het reinigingsproces moet worden uitgevoerd door een LPG-leverancier. (Tanks van een ruilleverancier zouden al op de juiste manier moeten zijn gereinigd en gevuld)
• Plaats de tank altijd zo dat de verbinding tussen de klep en de gasinlaat geen scherpe bochten of knikken in de slang veroorzaakt.

Start de generator niet als u propaan ruikt. Dit kan leiden tot een explosiegevaar. Gebruik de meegeleverde LPG-slang niet voor andere apparaten. Sluit altijd de propaantank af en ontkoppel de LPG-slang wanneer deze niet in gebruik is.

AANSLUITEN OP EEN GROTE LPG-/PROPAANTANK

LEES HET VEILIGHEIDSGEDEELTE OVER BRANDSTOF DOOR VOORDAT U DE PROPAANTANK OP DE GENERATOR AANSLUIT
U kunt uw Dual Fuel Generator aansluiten op een grote LP-tank voor thuisgebruik. Het is noodzakelijk dat u een loodgieter raadpleegt om uw generator op de juiste manier op de tank aan te sluiten.
Om correct aan te sluiten op een grote propaantank, moet u eerst de LP-brandstofdruk bij de uitlaat van de LP-tank controleren en bevestigen. De LP-brandstofdruk moet 14-10" waterkolom zijn, wat de standaard brandstofdruk is voor residentiële gasgestookte apparaten.
Als de LP-brandstofdruk binnen het bereik van 14-10" waterkolom ligt, moet de primaire brandstofregelaar uit de brandstofleidingcomponenten worden verwijderd. Sluit vervolgens rechtstreeks aan van de LP-tank op de secundaire regelaar die op de generator is gemonteerd.

U moet een gecertificeerde loodgieter raadplegen om veilig aan te sluiten op een grote LP-tank.

VOORDAT U DE GENERATOR START

LEES VOORDAT U DE GENERATOR START HET VEILIGHEIDSGEDEELTE OVER HET STARTEN DOOR.
Controleer voordat u probeert de generator te starten het volgende:

• De motor is gevuld met motorolie.
• De generator staat op een goede locatie.
• De generator staat op een droge ondergrond.
• Alle belastingen zijn losgekoppeld van de generator.
• De generator is correct geaard.
• De propaanaansluiting is veilig zonder lekken of schade.

Gebruik de generator nooit op een natte of vochtige locatie. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waternevel of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.
Gebruik de generator nooit in een afgesloten ruimte. De motoruitlaat bevat koolmonoxide. Gebruik de generator alleen buiten en uit de buurt van ramen, deuren en ventilatieopeningen.
LET OP
De motor is uitgerust met een uitschakelschakelaar voor een laag oliepeil. Als het oliepeil laag wordt, kan de motor uitvallen en niet starten totdat de olie tot het juiste niveau is bijgevuld. Een slechte oliekwaliteit kan de werking van de uitschakelschakelaar voor een laag oliepeil belemmeren.
De eigenaar van de generator is verantwoordelijk voor het waarborgen van het juiste oliepeil tijdens het gebruik van de generator. Het niet handhaven van het juiste oliepeil kan leiden tot schade aan de motor.
LET OP
Bij gebruik op LPG komt het vaak voor dat er ijsvorming optreedt op de tank en de regelaars. Dit is geen indicatie van een probleem. De hoeveelheid ijsvorming kan worden beïnvloed door de grootte van de container, de hoeveelheid gebruikte brandstof, de luchtvochtigheid en andere bedrijfsomstandigheden. Bij normaal gebruik kan deze ijsvorming de gasstroom verminderen en de prestaties verminderen. Als ijsvorming een probleem wordt, probeer dan brandstoftanks te verwisselen om de eerste tank op te laten warmen. U kunt de tank ook tijdelijk opwarmen door warm water over de bovenkant van de propaantank te gieten.

SCHAKELEN TUSSEN BRANDSTOFBRONNEN

Als u van brandstofbron wilt wisselen, zorg er dan voor dat u de generator eerst uitschakelt en volg de instructies voor het starten met de gewenste brandstofbron.
LET OP
Als u niet van plan bent om het apparaat op propaan te gebruiken, laat dan de propaantankkraan niet open staan. Bij het starten op propaan kan de motor een paar seconden onregelmatig lopen terwijl de benzine in de carburateur wordt gespoeld.

VERMOGENSOPBRENGST EN -BEHOEFTE

120-Volt AC-apparaten hebben twee verschillende elektrische vermogensbehoeften waarmee rekening moet worden gehouden, namelijk het lopende vermogen en het start-/piekvermogen. Beide worden gemeten in Watt (meestal afgekort als "W").
De constante stabiele belasting is de lopende vermogensbehoefte en deze wordt vaak aangegeven op het apparaat in de buurt van het modelnummer of serienummer. Soms is het apparaat alleen gemarkeerd met de spanning (d.w.z. 120 V) en de stroomafname (bijv. 6 Ampère of 6 A), in welk geval de lopende vermogensbehoefte in Watt kan worden verkregen door de spanning te vermenigvuldigen met de stroom, bijv. 120 V × 20 A = 2.400 W.
Eenvoudige resistieve 120-Volt AC-apparaten zoals gloeilampen, broodroosters, verwarmers, enz. hebben geen extra vermogensbehoefte bij het starten, en dus zijn hun startvermogensbehoeften hetzelfde als hun lopende vermogensbehoeften.
Complexere 120-Volt AC-apparaten met inductieve of capacitieve elementen, zoals elektromotoren, hebben een tijdelijke extra vermogensbehoefte bij het starten, die tot zeven keer de lopende vermogensbehoefte of meer kan zijn. Fabrikanten van dergelijke apparaten publiceren zelden deze startvermogensbehoefte en dus is het vaak noodzakelijk om deze te schatten. Een vuistregel voor apparaten die zijn uitgerust met een elektromotor, is om een startvermogensvermenigvuldiger van 1,2 toe te passen voor kleine draagbare of verplaatsbare apparaten en een waarde van 3,5 voor grotere stationaire apparaten. Een haakse slijper van 900 W kan bijvoorbeeld worden verondersteld een startvermogensbehoefte van minstens 1,2 × 900 W te hebben, wat gelijk is aan 1.080 W. Evenzo kan worden aangenomen dat een luchtcompressor van 1.650 W een startvermogensbehoefte heeft van minstens 3,5 × 1.650 W, wat gelijk is aan 5.775 W.
Om overbelasting van het 120-Volt AC-systeem van de generator te voorkomen:

1. Tel de lopende vermogensbehoefte op van alle 120-Volt AC-apparaten die tegelijkertijd op de generator worden aangesloten. Dit totaal mag niet groter zijn dan het gespecificeerde lopende vermogen van de generator.
2. Tel de lopende vermogensbehoefte opnieuw op, maar gebruik voor het grootste motoraangedreven apparaat de waarde van de startvermogensbehoefte in plaats van de lopende vermogensbehoefte. Dit totaal mag niet groter zijn dan het gespecificeerde startvermogen van de generator.
3. De totale lopende vermogensbehoefte van alle apparaten die op een van de stopcontacten van de generator worden aangesloten, mag niet hoger zijn dan het gespecificeerde lopende vermogen van de generator of 3.700 W, afhankelijk van wat lager is.

DE GENERATOR OP GAS STARTEN

1. Verplaats de generator naar een vlakke ondergrond buiten in een goed geventileerde ruimte.
2. Controleer het oliepeil.
3. Controleer of de accu is aangesloten en of beide accukabels op de juiste polariteit zijn aangesloten.
4. Koppel alle elektrische belastingen los van de generator.
5. Controleer of er gas in de tank zit.
6. Zorg ervoor dat de stroomonderbrekers correct zijn ingesteld.

   1. Bedieningspositie
   2. Geactiveerde positie
7. Zet de brandstofafsluiter in de AAN-stand.

8. Zet de brandstofkeuzeschakelaar op Gasoline (Benzine).

9. Zet de chokehendel in de AAN-stand.

10. Kies de startmethode:
    1. Elektrische start: Houd de motorbedieningsschakelaar ingedrukt in de START (START)-stand totdat de motor start. Zodra de motor start, laat u de motorbedieningsschakelaar los; de schakelaar gaat automatisch naar de RUN (WERKEN)-stand.

       LET OP
       Het niet loslaten van de motorbedieningsschakelaar zodra de motor start, kan leiden tot schade aan de generator.
       Zet de motorbedieningsschakelaar nooit in de START (START)-stand terwijl de motor draait; dit kan de generator beschadigen.
       Opmerking: als de motor na 5 seconden niet start, laat u de motorbedieningsschakelaar los. Laat de generator 15 seconden stationair draaien en herhaal stap 10a. Als de cranksnelheid na elke mislukte poging daalt, is de accu mogelijk niet voldoende opgeladen. Start de generator handmatig in stap 10b.
    2. Handmatig starten: Zorg ervoor dat de motorbedieningsschakelaar in de RUN (WERKEN)-stand staat. Pak het terugslaghendel stevig vast en trek het langzaam totdat u een verhoogde weerstand voelt. Pas op dit punt een snelle ruk toe terwijl u omhoog en iets van de generator af trekt.

11. Terwijl de motor start en stabiliseert, beweegt u de chokehendel geleidelijk terug naar de UIT-stand.


DE GENERATOR STARTEN OP PROPAAN

1. Verplaats de generator naar een vlakke ondergrond buiten, in een goed geventileerde ruimte.
2. Controleer de oliepeilen.
3. Controleer of de accu is aangesloten en beide accukabels op de bijbehorende polariteit zijn aangesloten.
4. Koppel alle elektrische belastingen los van de generator.
5. Zorg ervoor dat de stroomonderbrekers correct zijn ingesteld (zie afbeelding 7).
6. Zet de brandstofafsluiter in de OFF-stand.

7. Zet de brandstofselector op het bedieningspaneel op Propane.
8. Zet de choke in de OFF-stand.

9. Zorg ervoor dat de LPG-slang veilig is bevestigd van de generator naar de tank en dat de tankklep open is.

10. Kies de startmethode.
    1. Elektrisch starten: Houd de motorbedieningsschakelaar in de START-stand (START) totdat de motor start. Zodra de motor start, laat u de motorbedieningsschakelaar los; de schakelaar gaat automatisch naar de RUN-stand (RUN).
       LET OP
       Als u de motorbedieningsschakelaar niet loslaat zodra de motor start, kan dit schade aan de generator veroorzaken.
       Duw de motorbedieningsschakelaar nooit in de START-stand (START) terwijl de motor draait; dit kan de generator beschadigen.
       Opmerking: als de motor na 5 seconden niet start, laat u de motorbedieningsschakelaar los. Laat de generator 15 seconden stationair draaien en herhaal vervolgens stap 10a. Als de startsnelheid na elke mislukte poging daalt, is de accu mogelijk niet voldoende opgeladen. Start de generator handmatig in stap 10b.
    2. Handmatig starten: Zorg ervoor dat de motorbedieningsschakelaar in de RUN-stand (RUN) staat. Pak het startkoord stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt. Trek op dit punt snel terwijl u omhoog en enigszins van de generator af trekt.


DE GENERATOR STOPZETTEN

Normale werking
Gebruik tijdens normale werking de volgende stappen om uw generator te stoppen START:

1. Verwijder alle aangesloten belastingen van de contactdozen op het bedieningspaneel.
2. Laat de generator "onbelast" draaien om de temperatuur van de motor en de dynamo te verlagen en te stabiliseren.
3. Zet de motorbedieningsschakelaar in de STOP-stand (zie afbeelding 17). Als u van plan bent de generator na gebruik op te bergen, zet u de brandstofafsluiter in de OFF-stand en laat u de brandstof uit de carburateur verbruiken.

4. Als u op propaan draait, sluit dan de klep op de propaantank.

Tijdens een noodgeval
Als er een noodgeval is en de generator snel moet worden gestopt, zet u de motorbedieningsschakelaar onmiddellijk in de STOP-stand (STOP).

ONDERHOUD

LEES, VOORDAT U ONDERHOUD AAN DE GENERATOR UITVOERT, DE VEILIGHEIDSSECTIE DIE BEGINT OP PAGINA 5, EN DE VOLGENDE VEILIGHEIDSBERICHTEN.

Vermijd het per ongeluk starten van de generator tijdens onderhoud door de bougiedop van de bougie te verwijderen. Voor generatoren met elektrische start koppelt u ook de accukabels los van de accu (koppel eerst de zwarte negatieve (-) kabel los) en plaatst u de kabels uit de buurt van de accupolen om vonkvorming te voorkomen.
Laat hete onderdelen afkoelen tot ze aan te raken zijn voordat u een onderhoudsprocedure uitvoert.
Er kan interne druk ontstaan in het carter van de motor terwijl de motor draait. Het verwijderen van de olievuldop/peilstok terwijl de motor heet is, kan ertoe leiden dat er extreem hete olie uit het carter spuit en ernstige brandwonden kan veroorzaken. Laat de motorolie enkele minuten afkoelen voordat u de olievuldop/peilstok verwijdert.
Voer onderhoud altijd uit in een goed geventileerde ruimte. Benzine en benzinedampen zijn uiterst brandbaar en kunnen onder bepaalde omstandigheden ontbranden.

ONDERHOUDSSCHEMA

Het niet uitvoeren van periodiek onderhoud of het niet volgen van onderhoudsprocedures kan leiden tot een storing in de generator en kan leiden tot de dood of ernstig letsel.
LET OP
Periodieke onderhoudsintervallen variëren afhankelijk van de bedrijfsomstandigheden van de generator. Het gebruik van de generator onder zware omstandigheden, zoals aanhoudende hoge belasting, hoge temperatuur of ongewoon natte of stoffige omgevingen, vereist vaker periodiek onderhoud. De intervallen die in het onderhoudsschema worden vermeld, moeten alleen als algemene richtlijn worden beschouwd.


Vermijd huidcontact met motorolie of benzine. Langdurig huidcontact met motorolie of benzine kan schadelijk zijn. Veelvuldig en langdurig contact met motorolie kan huidkanker veroorzaken. Neem beschermende maatregelen en draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
Het opvolgen van het onderhoudsschema is belangrijk om de generator in goede staat te houden. Hieronder volgt een overzicht van de onderhoudspunten per periodiek onderhoudsinterval.

TABEL 1: ONDERHOUDSSCHEMA - UITGEVOERD DOOR DE EIGENAAR

Onderhoudspunt	Voor elk gebruik	Na de eerste 20 uur of de eerste maand van gebruik	Na 50 uur gebruik of elke 6 maanden	Na 100 uur gebruik of elke 6 maanden	Na 300 uur gebruik of elk jaar
Motorolie	Peil controleren	Vervangen	Vervangen	-	-
Koeling	Controleren/Reinigen	-	-	-	-
Luchtfilter	Controleren	-	Reinigen*	-	Vervangen
Bougie	-	-	-	Controleren/Reinigen	Vervangen
Vonkenvanger	-	-	-	Controleren/Reinigen	-

*Vaker onderhouden bij gebruik in droge en stoffige omstandigheden

TABEL 2: ONDERHOUDSSCHEMA - UITGEVOERD DOOR EEN ERKENDE WESTINGHOUSE-SERVICEDEALER

Onderhoudspunt	Voor elk gebruik	Na de eerste 20 uur of de eerste maand van gebruik	Na 50 uur gebruik of elke 6 maanden	Na 100 uur gebruik of elke 6 maanden	Na 300 uur gebruik of elk jaar
Kleppen	-	-	-	-	Controleren/Afstellen
Brandstoffilter	-	-	-	Controleren/Reinigen	-

ONDERHOUDSHERRINNERINGEN

De VFT-meter op dit apparaat heeft geprogrammeerde onderhoudsherinneringen. Wanneer de VFT-meter het volgende weergeeft:
Dit is om u eraan te herinneren de olie te verversen na de eerste 25 bedrijfsuren.
Het is tijd om het luchtfilter te reinigen.
Het is tijd om het brandstoffilter te vervangen/reinigen, het luchtfilter te reinigen en de olie te verversen.

DE VONKENVANGER REINIGEN

Hete oppervlakken. Raak bij het bedienen van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.
Controleer en reinig de vonkenvanger na elke 100 uur gebruik of 6 maanden.

1. De generator moet koud zijn om dit onderhoud uit te voeren.
2. Verplaats de omvormer naar een vlakke, waterpas ondergrond.
3. Verwijder de 6 schroeven waarmee de demperafdekking op zijn plaats wordt gehouden.

4. Zodra de afdekking is verwijderd, zoekt u de schroef op de punt van de demper en verwijdert u deze. Trek de vonkenvanger uit de demper.

5. Als het gaas van de vonkenvanger tekenen van slijtage vertoont (scheuren, barsten of grote openingen in het gaas), vervang dan het gaas van de vonkenvanger. LET OP: Gebruik alleen Westinghouse-vonkenvangers als vervanging.
6. Als het gaas niet gescheurd is, reinig het dan met een staalborstel, commercieel oplosmiddel of perslucht. Verwijder al het vuil en de resten die zich op het gaas van de vonkenvanger hebben verzameld.

7. Installeer de vonkenvanger terug in de demper. Zorg ervoor dat u hem volledig naar binnen duwt, zodat hij strak op de punt van de demper zit.
8. Plaats de demperafdekking terug en draai alle 6 schroeven vast.

DE VLOTTERBAK VAN DE CARBURATEUR LEEGMAKEN

1. Zorg ervoor dat de generator uitgeschakeld is en dat u zich uit de buurt van open vuur bevindt.
2. Plaats een pan (of een geschikte container) onder de carburateur.

3. Maak de schroef aan de onderkant van de kom los en laat de benzine eruit lopen.
4. Nadat alle benzine eruit is gelopen, draait u de schroef vast.

ONDERHOUD VAN DE MOTOROLIE

Specificatie motorolie

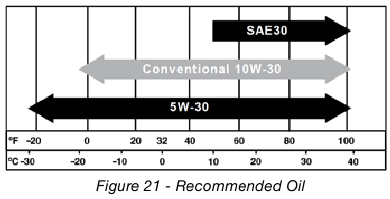

1. Gebruik alleen de motorolie die is gespecificeerd in Afbeelding 21.
2. Gebruik alleen 4-takt/cyclus motorolie. GEBRUIK NOOIT 2-TAKT/CYCLUS OLIE. Synthetische olie is een acceptabel alternatief voor conventionele olie.


MOTOROLIE CONTROLEREN

LET OP
Zorg altijd voor het juiste motorolieniveau. Het niet handhaven van het juiste motorolieniveau kan leiden tot ernstige schade aan de motor en/of de levensduur van de motor verkorten. Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan leiden tot versnelde slijtage en/of de levensduur van de motor verkorten.
Het motorolieniveau moet voor elk gebruik worden gecontroleerd.

1. Gebruik of onderhoud de generator altijd op een vlakke ondergrond.
2. Stop de motor als deze draait.
3. Laat de motor enkele minuten staan en afkoelen (laat de carterdruk gelijk worden).
4. Maak met een vochtige doek schoon rond de olievuldop/peilstok.
5. Verwijder de olievuldop/peilstok.

6. Controleer het oliepeil: verwijder bij het controleren van de motorolie de olievuldop/peilstok en veeg deze schoon. Draai de olievuldop/peilstok helemaal terug en verwijder deze vervolgens om het oliepeil op de olievuldop/peilstok te controleren.
   • Acceptabel oliepeil – Olie is zichtbaar op de arceringen tussen de H- en L-lijn op de olievuldop/peilstok.

   • Laag oliepeil – Olie bevindt zich onder de L-lijn op de olievuldop/peilstok.

MOTOROLIE TOEVOEGEN

1. Bedien of onderhoud de generator altijd op een vlakke ondergrond.
2. Stop de motor als deze draait.
3. Laat de motor enkele minuten stilstaan en afkoelen (laat de druk in het carter gelijk worden).
4. Maak de omgeving rond de olievuldop/peilstok grondig schoon.
5. Verwijder de olievuldop/peilstok en veeg deze schoon.
6. Selecteer de juiste motorolie zoals gespecificeerd in Afbeelding 21.
7. Voeg met behulp van de meegeleverde trechter en slang langzaam motorolie toe aan de motor. Stop regelmatig om het niveau te controleren om overvulling te voorkomen.
8. Blijf olie toevoegen totdat de olie op het juiste niveau is (zie Afbeelding 23).

MOTOROLIE VERVANGEN

1. Stop de motor.
2. Laat de motor enkele minuten stilstaan en afkoelen (laat de druk in het carter gelijk worden).
3. Plaats een oliepan (of geschikte container) onder de olieaftapplug (zie Afbeelding 24).
4. Maak de omgeving rond de olieaftapplug grondig schoon met een vochtige doek.
5. Verwijder de olieaftapplug (zie Afbeelding 24). Plaats de olieaftapplug, eenmaal verwijderd, op een schoon oppervlak.

6. Laat de olie volledig weglopen.
7. Plaats de olieaftapplug terug.
8. Vul het carter met olie volgens de stappen beschreven in Motorolie toevoegen.

LET OP
Gooi gebruikte motorolie nooit weg door de olie in een riool, op de grond of in grondwater of waterwegen te dumpen. Wees altijd milieubewust. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een juiste verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een terugwinningsbedrijf.

LUCHTFILTERONDERHOUD

Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk schoonmaakmiddel om het luchtfilter te reinigen.

Het luchtfilter reinigen
Het luchtfilter moet na elke 50 gebruiksuren of 3 maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Schakel de generator uit en laat hem enkele minuten afkoelen als hij draait.
2. Verplaats de generator naar een vlakke, horizontale ondergrond.

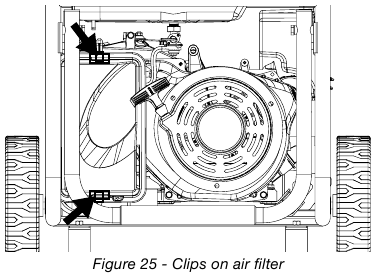

3. Maak de klemmen aan de boven- en onderkant van de luchtfilterdeksel los.

4. Verwijder de zwarte grove luchtfilters.
5. Was de schuimrubberen luchtfilterelementen door de elementen onder te dompelen in een oplossing van huishoudelijk schoonmaakmiddel en warm water. Knijp langzaam in het schuim om het grondig te reinigen.
   LET OP
   Draai of scheur het schuimrubberen luchtfilterelement NOOIT tijdens het reinigen of drogen. Oefen alleen een langzame maar stevige knijpbeweging uit.
6. Spoel af in schoon water door de luchtfilterelementen in vers water onder te dompelen en een langzame knijpbeweging uit te oefenen.
   LET OP
   Gooi nooit een sopoplossing die is gebruikt om het luchtfilter te reinigen, weg door de oplossing in een riool, op de grond of in grondwater of waterwegen te dumpen. Wees altijd milieubewust. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een juiste verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een terugwinningsbedrijf.
7. Gooi de gebruikte sopoplossing op de juiste manier weg.
8. Droog de luchtfilterelementen door opnieuw een langzame, stevige knijpbeweging uit te oefenen.
9. Zodra de luchtfilters droog zijn, bedekt u de luchtfilters met schone motorolie.

10. Knijp in de filters om overtollige olie te verwijderen.
11. Plaats de filters terug in het apparaat. Als er twee filters zijn, zorg er dan voor dat het grijze (fijne) luchtfilter eerst wordt geplaatst, gevolgd door het zwarte (grove) luchtfilter aan de buitenkant.
12. Plaats het luchtfilterdeksel terug en zet de luchtfilterunit vast.

BOUGIE-ONDERHOUD

De bougie moet na elke 100 gebruiksuren of 6 maanden worden gecontroleerd en gereinigd en moet na 300 gebruiksuren of elk jaar worden vervangen.

1. Stop de generator en laat hem enkele minuten afkoelen als hij draait.
2. Verplaats de generator naar een vlakke, horizontale ondergrond.

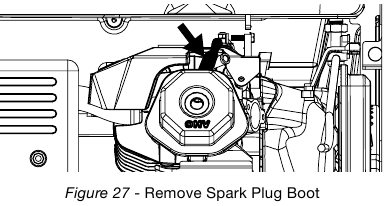

3. Verwijder de bougiedop door de plastic bougiedop stevig van de motor af te trekken.

   LET OP
   Oefen nooit zijwaartse belasting uit en verplaats de bougie niet zijwaarts bij het verwijderen van de bougie. Het uitoefenen van een zijwaartse belasting of het zijwaarts verplaatsen van de bougie kan de bougiedop barsten en beschadigen.
4. Maak het gebied rond de bougie schoon.
5. Verwijder met behulp van de meegeleverde bougiedopsleutel van 13/16" de bougie van de cilinderkop.
6. Plaats een schone doek over de opening die is ontstaan door het verwijderen van de bougie om ervoor te zorgen dat er geen vuil in de verbrandingskamer kan komen.
   • Inspecteer de bougie op:
   • Gebarsten of afgebroken isolator
   • Overmatige slijtage
   • Bougieafstand (de acceptabele limiet van 0,027–0,032 inch [0,70 – 0,80 mm]).


LET OP
Gebruik bij het onderhoud alleen aanbevolen bougies. De fabrikant is niet verantwoordelijk voor motorschade bij gebruik van bougies die niet door de fabrikant worden aanbevolen.

7. Plaats de bougie door de onderstaande stappen zorgvuldig te volgen:
   1. Plaats de bougie voorzichtig terug in de cilinderkop. Draai de bougie met de hand vast totdat deze vastzit.
   2. Draai met behulp van de meegeleverde bougiedopsleutel van 13/16" de bougie vast om er zeker van te zijn dat deze volledig is geplaatst.
   3. Plaats de bougiedop terug en zorg ervoor dat de dop volledig op de punt van de bougie aansluit.

Aanbevolen vervanging van bougie:
NGK: (1034) BP7ES (Vervanging)
Torch: F7TC (OE-bougie)
Westinghouse Onderdeelnummer: 180526

KLEPSPELING CONTROLEREN EN AFSTELLEN

Het controleren en afstellen van de klepspeling moet gebeuren als de motor koud is.

1. Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) van de compressieslag. Door het bougiegat kijkend, moet de zuiger zich bovenaan bevinden.
4. Beide tuimelaars moeten los zitten bij BDP op de compressieslag. Als dit niet het geval is, draai de motor dan 360°.

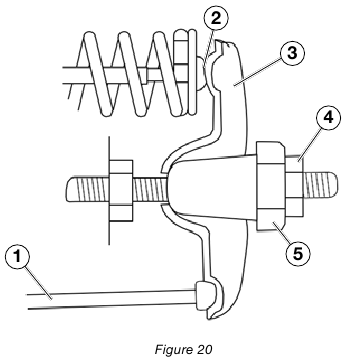

5. Steek een voelermaat tussen de tuimelaar en de stoterstang en controleer de speling (zie Afbeelding 29). Zie Tabel 1 voor de specificaties van de klepspeling.

   1. Stoterstang,
   2. Voelermaatgebied
   3. Tuimelaar,
   4. Borgmoer,
   5. Afstelmoer

(Tabel 1) Standaard klepspeling

	Inlaatklep	Uitlaatklep
Klepspeling	0,0035 ± 0,0043 inch (0,09 ± 0,11 mm)	0,0043 ± 0,0051 inch (0,11 ± 0,13 mm)
Boutkoppel	8-12 N.m	8-12 N.m

6. Als een aanpassing nodig is, houdt u de afstelmoer vast en draait u de borgmoer los.

GFCI-STOPCONTACTEN TESTEN

1. Start de generator en laat hem opwarmen.
2. Druk op de testknop op het GFCI-stopcontact.
3. De resetknop moet eruit springen en er mag geen stroom uit de stopcontacten komen. Als de resetknop er niet uitspringt, werkt het GFCI-stopcontact niet correct en moet het worden gerepareerd voordat de generator kan worden gebruikt.
4. Druk op de resetknop om de stroom naar het stopcontact te herstellen.

ACCU VERVANGEN

1. Verwijder de bougiekabel van de bougie.
2. Verwijder de snelaansluitstekkers van de accu.
3. Draai de bout op de accuklem los en verwijder deze en draai de klem naar buiten.
4. Kantel de accu iets naar voren om bij de accukabels te kunnen.
5. Koppel eerst de zwarte negatieve (-) accukabel los van de accu.
6. Koppel als tweede de rode positieve (+) accukabel los en verwijder de accu.
   LET OP
   Gooi de gebruikte accu op de juiste manier weg volgens de richtlijnen van uw lokale of regionale overheid.
7. Plaats de nieuwe accu in het generatorframe.
8. Sluit eerst de rode positieve (+) accukabel aan op de accu.
9. Sluit als tweede de zwarte negatieve (-) accukabel aan op de accu. Sluit vervolgens de snelaansluitstekkers van de accu aan.
10. Plaats de accuklem terug met behulp van de moeren die in stap 2 zijn verwijderd.
11. Plaats de bougiekabel terug op de bougie.

Zie hieronder voor de accuspecificatie bij het vervangen van de accu.

Westinghouse Onderdeelnummer	100557
After Market Accu Model	YT9A
Volt	12
Ampère-uur	9
Afmetingen	5 5/16 inch bij 3 inch bij 5 3/8 inch

DE GENERATOR REINIGEN

Het is belangrijk om de generator voor elk gebruik te controleren en te reinigen.
Alle luchtinlaat- en uitlaatpoorten van de motor reinigen – Zorg ervoor dat alle luchtinlaat- en uitlaatpoorten van de motor schoon zijn en vrij van vuil en resten om te voorkomen dat de motor te heet wordt.
Alle koelribben van de motor reinigen – Gebruik een vochtige doek en een borstel om al het vuil op en rond de koelribben van de motor los te maken en te verwijderen.
Alle koelluchtinlaten en uitlaatpoorten van de alternator reinigen – Zorg ervoor dat de koelluchtinlaten en uitlaatpoorten van de alternator vrij zijn van resten en obstakels. Gebruik een stofzuiger om vuil en resten te verwijderen die vastzitten in de koelluchtinlaten en uitlaatpoorten.
Algemene reiniging van de generator – Gebruik een vochtige doek om alle overige oppervlakken te reinigen.

OPSLAG

DE GENERATOR OPSLAAN

Sla nooit een generator op met brandstof in de tank binnenshuis of in een slecht geventileerde ruimte waar de dampen in contact kunnen komen met een ontstekingsbron zoals: 1) een waakvlam van een fornuis, boiler, wasdroger of ander gastoestel; of 2) een vonk van een elektrisch apparaat.
LET OP
Benzine die slechts 60 dagen is opgeslagen, kan slecht worden, waardoor er gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor een motor niet kan starten na een langere opslagperiode.
Er moet goed voor worden gezorgd om de generator voor te bereiden op elke opslag.

1. Zorg ervoor dat de Engine Switch (motorschakelaar) op STOP staat.
2. Koppel de accu los.
3. Reinig de generator zoals beschreven in De generator reinigen.
4. Laat zoveel mogelijk alle benzine uit de brandstoftank lopen.
5. Start, met de brandstofafsluiter open, de motor en laat de generator draaien totdat alle resterende benzine in de brandstofleidingen en carburateur is verbruikt en de motor afslaat.
6. Sluit de brandstofafsluiter.
7. Ververs de olie (zie De motorolie verversen).
8. Verwijder de bougie (zie Bougieonderhoud) en doe ongeveer 1 eetlepel olie in de bougieopening. Plaats een schone doek over de bougieopening en trek langzaam aan de spoelhendel om de motor een paar keer te laten draaien. Dit verdeelt de olie en beschermt de cilinderwand tegen corrosie tijdens opslag.
9. Plaats de bougie terug (zie Bougieonderhoud).
10. Verplaats de generator naar een schone, droge plaats voor opslag.

PROBLEEMOPLOSSING

Voordat de eigenaar of servicetechnicus probeert de generator te onderhouden of problemen op te lossen, moet hij eerst de gebruikershandleiding lezen en alle veiligheidsinstructies begrijpen en opvolgen. Het niet opvolgen van alle instructies kan leiden tot omstandigheden die kunnen leiden tot ongeldigverklaring van de EPA-certificering of productgarantie, ernstig persoonlijk letsel, schade aan eigendommen of zelfs de dood.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Motor loopt, maar geen elektrische output	Stroomonderbrekers zijn geactiveerd. De stekker van het netsnoer is niet volledig in het stopcontact van de generator gestoken. Defect of beschadigd netsnoer Defect of beschadigd elektrisch apparaat GFCI-stopcontact is geactiveerd Als het proberen van 1-5 hierboven het probleem niet oplost, kan de oorzaak zijn dat de generator een fout heeft.	Reset de stroomonderbrekers en controleer op overbelasting. Controleer of de stekker stevig in het stopcontact van de generator is gestoken. Als u het 240V-stopcontact gebruikt, zorg er dan voor dat de stekker een kwartslag in de richting van de klok is gedraaid. Vervang het netsnoer. Probeer een bekend goed apparaat aan te sluiten om te controleren of de generator elektrische stroom produceert. Druk op de resetknop op het GFCI-stopcontact. Breng de generator naar de dichtstbijzijnde erkende servicepunt.
Motor start niet of blijft niet lopen tijdens het starten.	Brandstofafsluiter staat in de OFF-stand (uit). Generator heeft geen benzine meer. Brandstoftoevoer is belemmerd. Eenheid is te veel verstikt. Startaccu heeft mogelijk onvoldoende lading Vuil luchtfilter Laag oliepeil schakelt de motor uit en voorkomt dat de eenheid start. Bougiekabel zit niet volledig op de bougiepunt. Bougie is defect. Vuile/verstopte vonkenvanger Oude brandstof Als het proberen van 1-11 hierboven het probleem niet oplost, kan de oorzaak zijn dat de generator een fout heeft.	Zet de brandstofafsluiter in de ON-stand (aan). Voeg benzine toe aan de generator. Inspecteer en reinig de brandstoftoevoerkanalen. Verplaats de chokeklep halverwege tussen de ON- en OFF-stand (aan en uit). Alleen op modellen met elektrische start. Controleer de accu-output en laad de accu indien nodig op. Controleer en reinig het luchtfilter. Controleer het oliepeil en vul indien nodig olie bij. Duw de bougiekabel stevig naar beneden om ervoor te zorgen dat de kabel volledig is aangesloten Verwijder en controleer de bougie. Vervang indien defect. Controleer en reinig de vonkenvanger. Tap de brandstof af en vervang deze door verse brandstof. Breng de generator naar de dichtstbijzijnde erkende servicepunt.
Generator stopt plotseling met draaien.	Generator heeft geen brandstof meer. De uitschakeling bij laag oliepeil heeft de motor gestopt. Te veel belasting Als het proberen van 1-3 hierboven het probleem niet oplost, kan de oorzaak een fout in de generator zijn.	Controleer het brandstofpeil. Vul indien nodig brandstof bij. Controleer het oliepeil en vul indien nodig olie bij. Start de generator opnieuw en verminder de belasting. Breng de generator naar de dichtstbijzijnde erkende servicepunt.
Motor loopt onregelmatig; houdt geen constant toerental aan.	Choke is in de ON-stand (aan) gelaten. Vuil luchtfilter Toegepaste belastingen kunnen aan en uit schakelen Als het proberen van 1-3 hierboven het probleem niet oplost, kan de oorzaak een fout in de generator zijn	Verplaats de choke naar de OFF-stand (uit) Reinig het luchtfilter. Naarmate de toegepaste belastingen cyclisch veranderen, kunnen er veranderingen in het motortoerental optreden; dit is een normale toestand. Breng de generator naar de dichtstbijzijnde erkende servicepunt.

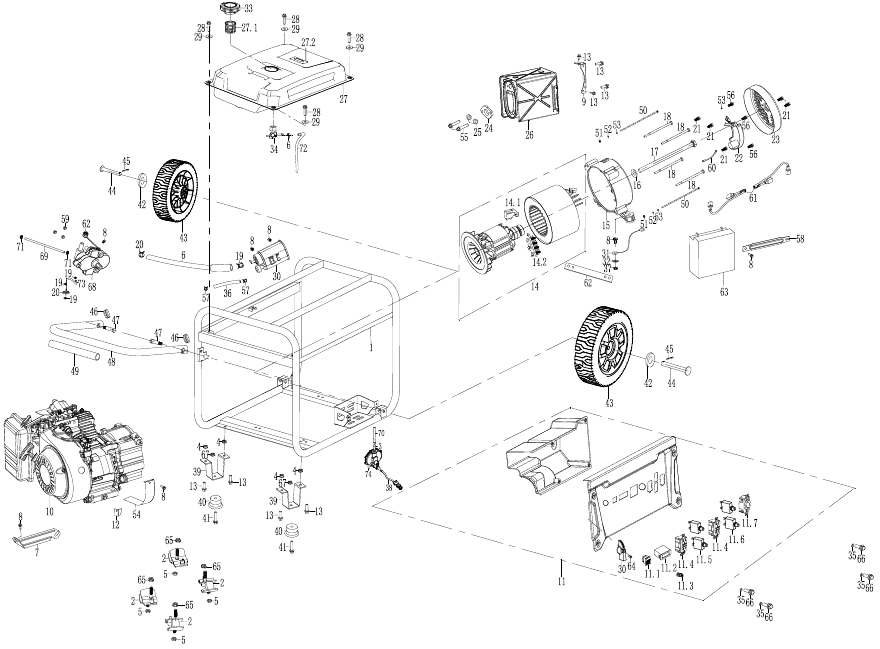

WH10000DF UITGEBREIDE WEERGAVE

WH10000DF UITGEBREIDE WEERGAVE ONDERDEELNR.

NR.	ONDERDEEL.	BESCHRIJVING
1	NA	FRAME
2	NA	ISOLATOR
3	NA	METALEN DOP
4	100520	MOER M8
5	180524	MOER M8
6	140508	CLIP, BRANDSTOFLEIDING Φ7.5
7	180563	BEUGEL, LUCHTREINIGER
8	120505	BOUT M6X12
9	110504	DEMPERBEUGEL
10	300837	MOTORASSY
11	300836	PANEEL COMP
11.1	130542	AAN/UIT/RUN-SCHAKELAAR
11.2	130158	VFT-METER
11.3	300674	AARDKLEMMENVERGADERING
11.4	130512	DUBBELE STOPCONTACT. 5-20R/UL
11.5	130564	THERMISCHE BEVEILIGER 20A
11.6	300838	THERMISCHE BEVEILIGER 33A
11.7	130505	L14-30 CONTACTDOOS
12	180562	STOFDICHTE PLAAT
13	100516	BOUT M8X16
14	120501	DYNAMO-ASSY
14.1	130533	KOOLBORSTELVERGADERING
14.2	120503	AARDINGSPOST COMP.
15	120504	MOTORSTANDAARD
16	100540	PAKMAKING, ROTORBOUT Φ10.5×Φ30×4
17	120514	BOUT M10X1.25X283
18	120513	BOUT M6X200
19	300115	CLIP, BRANDSTOFLEIDING Φ9.5
20	15053	FILTER, BRANDSTOF
21	120537	BOUT M5X12
22	120517A	AUTOMATISCHE SPANNINGSREGELAAR
23	120519	EINDEKSEL, GENERATOR
24	110501	PAKMAKING, UITLAATPIJP
25	110502	VEERRING Ф8
26	110500	DEMPER COMP
27	150500	BRANDSTOFTANKVERGADERING
27.1	150529	BRANDSTOFZEEF
27.2	230514	BRANDSTOFMETER
28	120541	BOUT M6X25
29	150501	RING BRANDSTOFTANK
30	150512	KOOLSTOF TANK COMP
31	120542	FRAME DRAAD
32	NA	GETAND TYPE PAKKING Ф8
33	150505	BRANDSTOFTANKDOP COMP
34	150552	BRANDSTOFKRAAN
35	100547	RING
36	160513	DE KOOLSTOF TANK IS VERBONDEN MET HET LUCHTFITLER
37	100548	MOER M6
38	100594	KLEP
39	100512	VOETBEUGEL
40	100515	TRILLINGSISOLATIEPAD, VIERKANT
41	100582	BOUT M6X28
42	100510	PLATTE RING Φ13XΦ37X4
43	100506	WIEL
44	190311	AS
45	100508	SPLITPEN
46	100527	PLUG, HANDGREEP
47	100525	BOUT, HANDGREEP M10XΦ12.5X53.5
48	100521	HANDGREEPVERGADERING
49	100523	RUBBER, HANDGREEP
50	120509	BOUT M5X230
51	120510	MOER M5
52	120511	PLATTE RING Ф5
53	120512	VEERRING Ф5
54	180561	BESCHERMKAP, CARTER
55	110503	BOUT M8X30
56	120518	BOUT M5X16
57	NA	CLIP, BRANDSTOFLEIDING Ф8
58	100558	ACCUHOUDER
59	NA	MOER M5
60	120516	AARDINGSKABEL
61	300839	ACCUKABELSET
62	100595	KAP, LPG-REGELAAR
63	100557	ACCU
64	130535	ZESHOEKIG PATROON VERZINKTE BOUTEN
65	100551	MOER M10
66	130536	BOUT M6X16
67	NA	BORGMOER M6
68	130538	BRANDSTOFKEUZESCHAKELAAR
69	100586	LAGE DRUKLEIDING VAN SCHAKELAAR
70	100587	LAGE DRUKLEIDING KORT
71	NA	CLIP Φ12
72	100589	BRANDSTOFSLANG VAN BRANDSTOFKRAAN
73	100590	BRANDSTOFSLANG
74	100596	OVERDRUKVENTIELVERGADERING
NA	230523	1.1L OLIEFLACON
NA	10003	WH10000DF Gebruikershandleiding

Westinghouse Generator Accessoires (bel om te bestellen)

210004	GENERATORAFDEKKING
3013425C	25' GENERATOR SNOER: 30A 120V TT-30P NAAR TT-30R
3013450C	50' GENERATOR SNOER: 30A 120V TT-30P NAAR TT-30R
3015425C	25' GENERATOR SNOER: 30A 120V L5-30P NAAR TT-30R
30151425C	25' GENERATOR SNOER: 30A 120V L5-30P NAAR (3X) 5-20R
3021225C	25' GENERATOR SNOER: 30A 120V L14-30P NAAR L14-30R
3021250C	50' GENERATOR SNOER: 30A 120V L14-30P NAAR L14-30R
5027825C	25' GENERATOR SNOER: 50A 120/240V 14-50P NAAR 14-50R
5027850C	50' GENERATOR SNOER: 50A 120/240V 14-50P NAAR 14-50R
30211625C	25' GENERATOR SNOER: 30A 120V L14-30P NAAR (4X) 5-20R
30211650C	50' GENERATOR SNOER: 30A 120V L14-30P NAAR (4X) 5-20R
30114A	GENERATOR STEKKERADAPTER: 30A 120V L14-30P NAAR TT-30R
50218A	GENERATOR STEKKERADAPTER: 50A 120/240V L14-30P NAAR 14-50RR
302116A	GENERATOR STEKKERADAPTER: 30A 120V L14-30P NAAR (4X) 5-20R
30154A	GENERATOR STEKKERADAPTER: 30A 120V L5-30P NAAR TT-30R
30136A	GENERATOR STEKKERADAPTER: 30A 120V TT-30P NAAR L5-30R
301514A	GENERATOR STEKKERADAPTER: 30A 120V L5-30P NAAR (3X) 5-20R
30194A	GENERATOR STEKKERADAPTER: 30A 120V 5-20P NAAR TT-30R
30196A	GENERATOR STEKKERADAPTER: 30A 120V 5-20P NAAR L5-30R
50158A	GENERATOR STEKKERADAPTER: 30A 120V L5-30P NAAR 14-50R
50138A	GENERATOR STEKKERADAPTER: 30A 120V TT-30P NAAR 14-50R

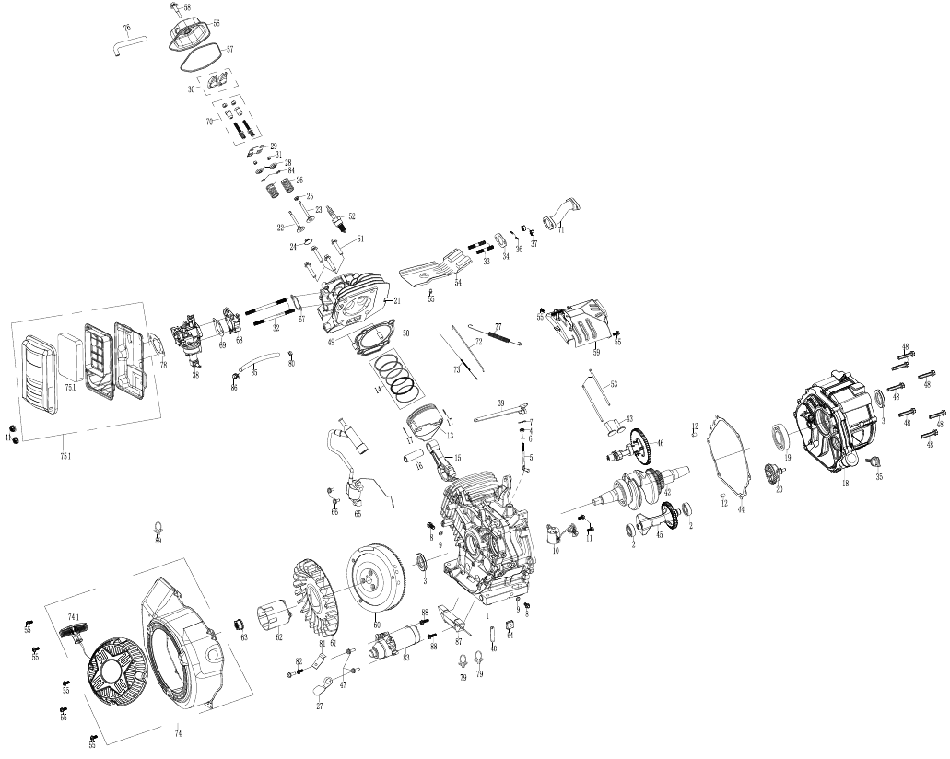

WH10000DF MOTOROVERZICHT

WH10000DF MOTORONDERDEEL NR.

NR.	ONDERDEEL.	OMSCHRIJVING
1	190223	HET CARTERHUIS
2	180593	LAGER
3	180504	DE KRUKASOLIEKEERRING
4	190412	PENDULESTANG AFDICHTING
5	190410	ZWIENGENDE STANG
6	190409	ZWIENGENDE STANG PAKKING
7	190408	CONTROLEER TERUGKLIP
8	180507	OLIEAFTAPBOUT
9	180508	OLIEAFTAPBOUT SLUITRING
10	180586	OLIESENSOR
11	130536	BOUT MET SCHIJF M6X16
12	180604	POSITIONEERPIN VAN HET CARTER
13	190407	DE ZUIGER
14	190406	ZUIGERVEER SAMENSTEL
15	180072	CONNECTING ROD ASSEMBLY
16	190404	DE ZUIGERPEN
17	180791	ZUIGERPEN VASTHOUDER
18	180512	CARTERDEKSEL
19	180530	LAGER
20	190225	CENTRIFUGALE REGELAAR TANDWIEL SAMENSTEL
21	180514	CILINDERKOP
22	180794	INLAATKLEP
23	180795	DE UITLAATKLEP
24	180752	LAGERE ZITTING VAN DE INLAATKLEPVEER
25	180573	KLEPAFDICHTING
26	190224	KLEPVEREN
27	170504	LIJN DRUKBLOK
28	180755	UITLAATKLEP VEERZITTING
29	NA	LIMIT PLATE ASSEMBLY
30	180799	KLEPSTOTERARM
31	180756	HOED
32	140503	INLAATSTIFT
33	180571	UITLAATSTIFT
34	180522	UITLAATPAKKING
35	180531	OLIEPEILGLAS SAMENSTEL
36	110502	VEERRINGEN PHI 8
37	180524	MOER M8
38	300797	CARBURATEUR SAMENSTEL
39	180515	BEDIENINGSSCHAKEL
40	180616	DRAADBOOM CLIP
41	100548	MOER M6
42	190403	DE KRUKAS
43	190402	DE KLEPSTOTER
44	180511	CARTER PAKKING
45	190401	BALANSAS
46	180806	NOKKENSAS SAMENSTEL
47	180807	SPOELBOUT M8X35
48	180808	BOUT MET SCHIJF M8X40
49	180742	CILINDERKOPPEN
50	180513	CILINDERKOP PAKKING
51	180523	SPOELBOUT M10X80
52	180526	DE BOUWKERK
53	180810	DE KLEPSTOTERSTANG
54	180811	WINDGELEIDER
55	120505	BOUT MET SCHIJF M6X12
56	180527	CILINDER CRANIUM
57	180528	CILINDERKOPDEKSEL PAKKING
58	180529	CILINDERKOP DEKSEL BEVESTIGINGSBOUTEN
59	180519	SNELHEIDSREGELAAR
60	180503	DE VLIEGWIELCOMPONENTEN
61	180502	DE WAARBORG
62	180501	START DE CUP
63	180500	DE VLIEGWIELMOER
64	180510	RUBBEREN DRAAD
65	180584	ONTSTEKER
66	100518	M6X25 VOETSCHROEF VOOR PADS OP POTEN
67	140504	INLAATPAKKING
68	140502	ISOLATOR, CARBURATEUR
69	140509	CARBURATEUR PAKKING
70	180636	KLEPSTOTERARM BEVESTIGINGSBOUT SAMENSTEL
71	180521	DE DEMPER VERBINDT DE PIJP
72	180516	DE GASPEDAALHENDEL
73	180517	VERNIER C VEER
74	170500	KAP SAMENSTEL
74.1	100523	TREKHENDEL
75	160500	LUCHTFILTERELEMENT
75.1	160006	LUCHTREINIGER ELEMENT
76	180533	UITLAATPIJP
77	180518	SNELHEIDSREGELENDE VEER B
78	140537	LEGE FILTERPAKKING
79	170502	Q TYPE LIJNKAART
80	140506	BRANDSTOFPIJP RUBBER
81	170506	KLEMKOORD A
82	180589	BOUT MET SCHIJF M6X8
83	170503	STARTMOTOR SAMENSTEL
84	180744	KLEPVERGRENDELINGSKLEM
85	100589	BRANDSTOFPIJP
86	140508	BRANDSTOFPIJP KLEMRING Ф 7.5
87	180506	LAADSPOEL
88	100636	BOUT M6X30
89	NA	Q TYPE LIJNKAART
NA	140571	HIGH ALTITUDE CARBURETOR KIT 420CC (APART VERKRIJGBAAR)
NA	140565	HIGH ALTITUDE REGULATOR KIT (APART VERKRIJGBAAR)
NA	140008	BRANDSTOFSOLENOÏDE
NA	170040	STARTSOLENOÏDE
NA	300504	VONKENVANGER
NA	210002	BOUGIETOOL SLEUTEL
NA	180233	BOUGIEKABEL

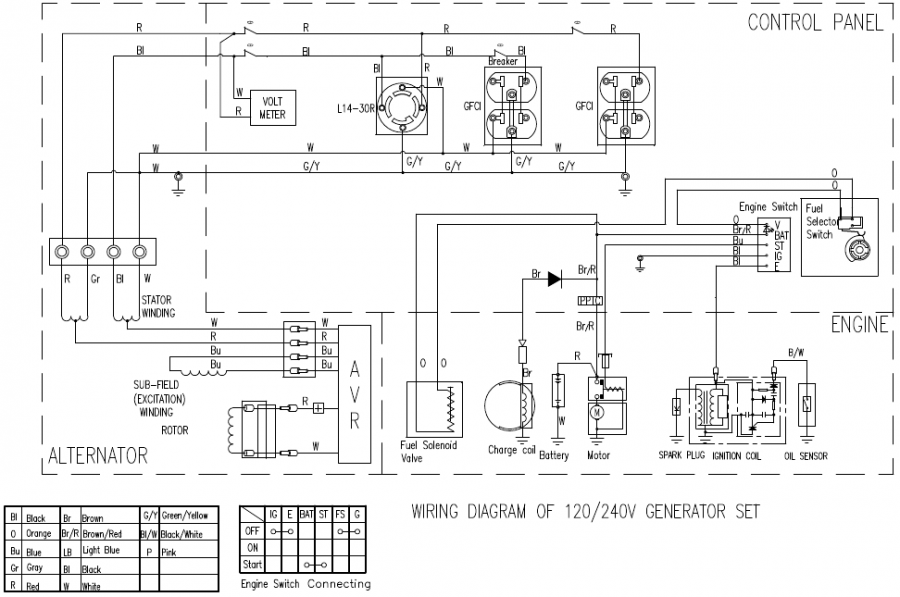

WH10000DF SCHEMA

WestinghouseOutdoorPower.com
Service Hotline: (855) 944-3571
777 Manor Park Drive
Columbus, OH 43228

Referenties

• Garantie Registratie | Westinghouse Outdoor Equipment
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WH10000DF - Handleiding draagbare generator

Beschikbare talen
