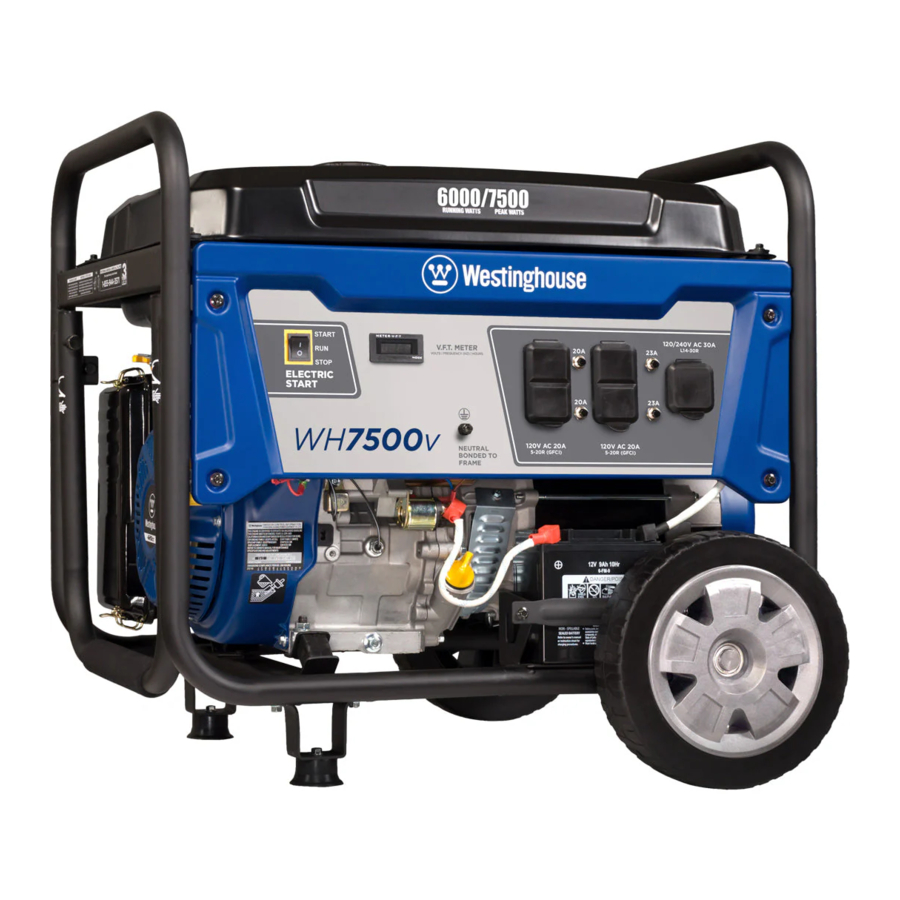

Westinghouse WH7500v - Handleiding draagbare generator

DISCLAIMERS

BEWAAR DEZE INSTRUCTIES
Belangrijke veiligheidsinstructies zijn opgenomen in deze handleiding.

California Proposition 65-waarschuwing
De uitlaatgassen van de motor van dit product bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.

California Proposition 65-waarschuwing
Bepaalde onderdelen in dit product en de bijbehorende accessoires bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Was uw handen na gebruik.

Alle informatie, illustraties en specificaties in deze handleiding zijn gebaseerd op de meest recente informatie die beschikbaar was op het moment van publicatie. De illustraties in deze handleiding zijn bedoeld als representatieve referentiebeelden. Bovendien kunnen we, vanwege ons continue productverbeteringsbeleid, informatie, illustraties en/of specificaties wijzigen om een product-, service- of onderhoudsverbetering uit te leggen en/of te illustreren. We behouden ons het recht voor om op elk moment zonder kennisgeving wijzigingen aan te brengen. Sommige afbeeldingen kunnen variëren, afhankelijk van het getoonde model.

	Deze handleiding bevat belangrijke instructies voor het bedienen van deze generator. Lees deze handleiding aandachtig door voordat u de generator bedient voor uw eigen veiligheid en de veiligheid van anderen. Het niet correct opvolgen van alle instructies en voorzorgsmaatregelen kan ernstig letsel of de dood tot gevolg hebben voor u en anderen.

TECHNISCHE SPECIFICATIES

Modelnummer	Draaiuren	Piekuren	Nominale grootte brandstoftank snelheid (L/G) (RPM)	Type ontsteking	Bougie	Motorinhoud (cc)	Slag X Boring	Oliecapaciteit (L)	Type olie
WH7500v	6000	7500	25/6.6 3600	TCI	F7TC	420	66X90	1.10	10W30
LET OP
Zelfs met een carburateurmodificatie zal het motorvermogen met ongeveer 3,5% afnemen voor elke 300 meter (1.000 voet) toename in hoogte. Het effect van hoogte op het motorvermogen zal groter zijn als er geen carburateurmodificatie wordt uitgevoerd. Een afname van het motorvermogen zal het vermogen van de generator verminderen.

VRAGEN?
E-mail ons op service@wpowereq.com
of bel 1-855-944-3571

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze waarschuwingen bekend is bij iedereen die aan of in de buurt van de apparatuur werkt.

Dit veiligheidswaarschuwingssymbool verschijnt bij de meeste veiligheidsverklaringen. Het betekent opletten, alert worden, uw veiligheid is in het geding! Lees en volg het bericht dat volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot licht of matig letsel.

LET OP

Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.

OPMERKING: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren op de beoogde manier.

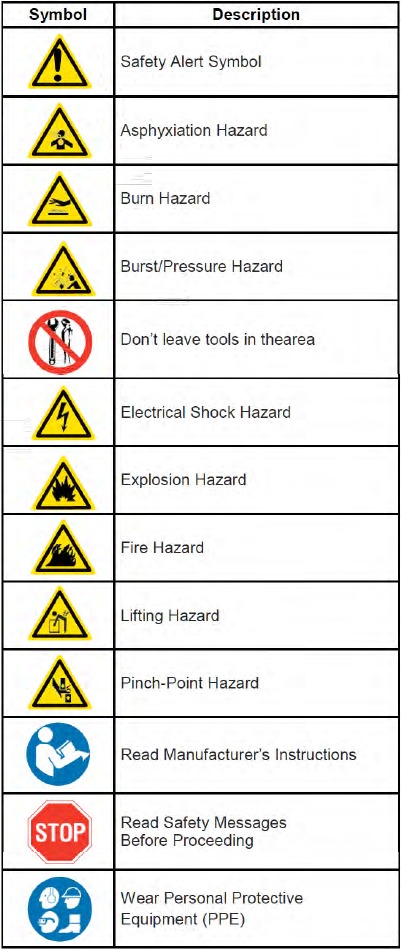

DEFINITIES VAN VEILIGHEIDSSYMBOLEN

ALGEMENE VEILIGHEIDSREGELS

	Gebruik de generator nooit op een natte of vochtige locatie. Stel de generator nooit bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.
	Gebruik de generator nooit in een afgesloten ruimte. De uitlaatgassen van de motor bevatten koolmonoxide. Gebruik de generator alleen buiten en uit de buurt van ramen, deuren en ventilatieopeningen.
	Spanning die door de generator wordt geproduceerd, kan leiden tot de dood of ernstig letsel. Gebruik de generator nooit in de regen of in een uiterwaard, tenzij de juiste voorzorgsmaatregelen worden genomen om te voorkomen dat u wordt blootgesteld aan regen of overstromingen. Gebruik nooit versleten of beschadigde verlengsnoeren. Laat altijd een erkende elektricien de generator aansluiten op het elektriciteitsnet. Raak nooit een werkende generator aan als de generator nat is of als u natte handen hebt. Gebruik de generator nooit in sterk geleidende gebieden, zoals rond metalen vlonders of staalwerken. Gebruik altijd geaarde verlengsnoeren. Gebruik altijd driepolige of dubbel geïsoleerde elektrische gereedschappen. Raak nooit spanningvoerende aansluitingen of blanke draden aan terwijl de generator in werking is. Zorg ervoor dat de generator goed is geaard voordat u hem gebruikt.
	Benzine en benzinedampen zijn onder bepaalde omstandigheden extreem ontvlambaar en explosief. Tank de generator altijd buiten bij, in een goed geventileerde ruimte. Verwijder nooit de brandstofdop terwijl de motor draait. Tank de generator nooit bij terwijl de motor draait. Schakel de motor altijd uit en laat de generator afkoelen voordat u tankt. Vul de brandstoftank alleen met benzine. Houd vonken, open vuur of andere vormen van ontsteking (zoals lucifers, sigaretten, statische elektriciteit bron) weg tijdens het tanken. Vul de brandstoftank nooit te vol. Laat ruimte over voor uitzetting van de brandstof. Het te vol tanken van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken. Gemorste brandstof kan ontbranden. Als er brandstof op de generator is gemorst, veeg dan eventuele resten onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt. Draag een veiligheidsbril tijdens het tanken. Gebruik benzine nooit als reinigingsmiddel. Bewaar alle containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbron. Controleer na het tanken op brandstoflekken. Gebruik de motor nooit als er een brandstoflek wordt ontdekt.
	Gebruik de generator nooit als de aangesloten apparaten oververhit raken, het elektrische vermogen daalt, er vonken ontstaan, er vlammen of rook uit de generator komen of als de stopcontacten beschadigd zijn.
	Gebruik de generator nooit om medische apparatuur van stroom te voorzien.
	Verwijder altijd alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud zijn gebruikt van de generator voordat u hem gebruikt.
LET OP
Wijzig de generator nooit. Gebruik de generator nooit als hij sterk trilt, als het motortoerental sterk verandert of als de motor vaak overslaat. Koppel altijd gereedschappen of apparaten los van de generator voordat u start.

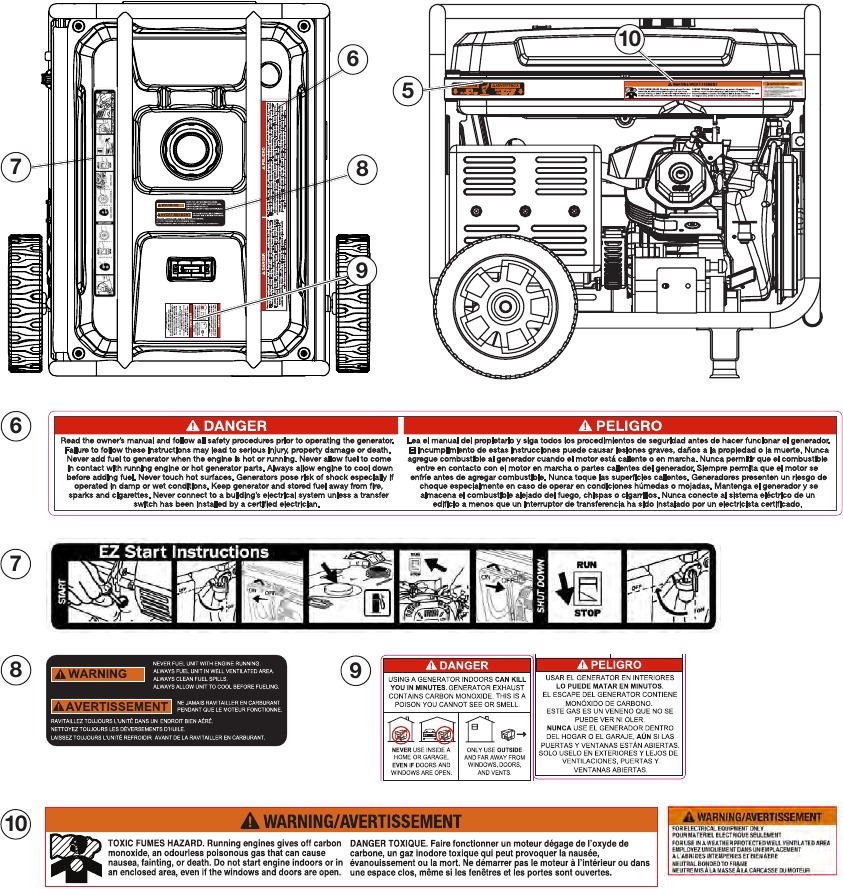

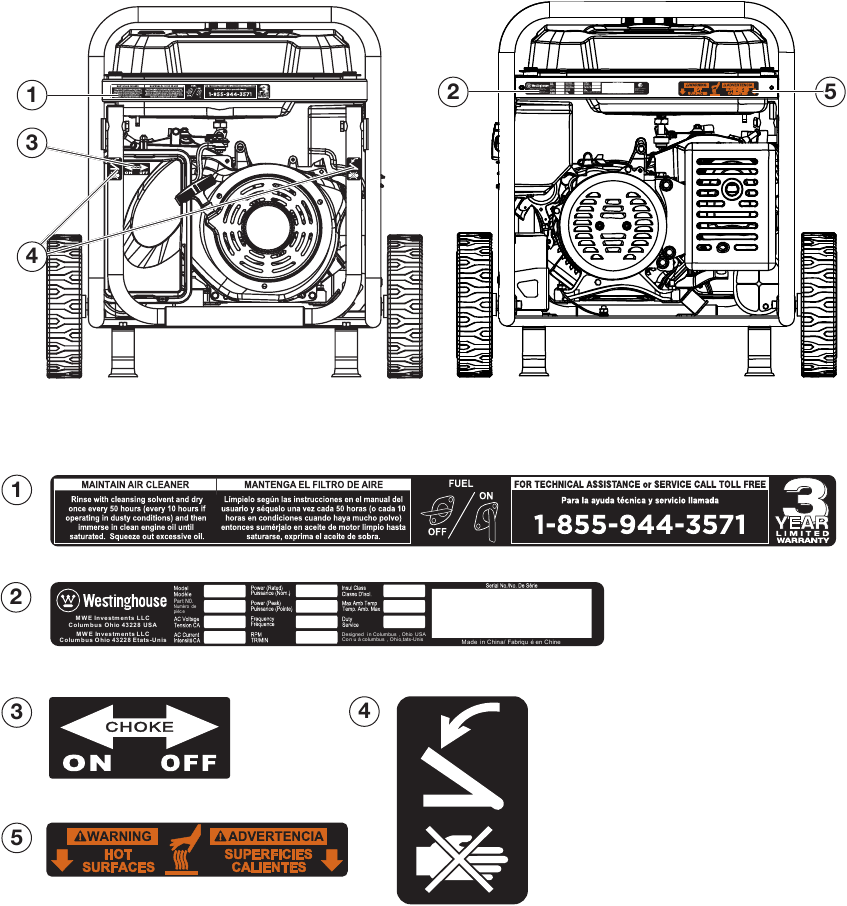

VEILIGHEIDSETIKETTEN EN -STICKERS

UITPAKKEN

	Vraag altijd om hulp bij het optillen van de generator. De generator is zwaar; het optillen ervan kan lichamelijk letsel veroorzaken.
	Vermijd snijden op of nabij nietjes om persoonlijk letsel te voorkomen.

Benodigde gereedschappen – mes of soortgelijk apparaat.

1. Snijd de verpakkingstape voorzichtig bovenop de doos door.
2. Vouw de bovenste flappen terug om de handleiding te onthullen.
3. Verwijder de kartonnen doos met de wielsetaccessoires.
4. Snijd voorzichtig twee zijden van de doos door om de generator te verwijderen.

WAT ZIT ER IN DE DOOS

Handleiding
Snelstartgids/Onderhoudsschema
Fles van 1,1 liter SAE 10W30-olie (1)
Bougiedopsleutel (1)
Doos met wielsetaccessoires
Trechter (1)

DOOS WIELSETACCESSOIRES

Open de doos met wielsetaccessoires en controleer de inhoud aan de hand van de lijst aan de rechterkant. Als er onderdelen ontbreken, kunt u een geautoriseerde Westinghouse Generator-dealer vinden op service@wpowereq.com of bel 1-855-944-3571.

Afbeelding 1 - Wiel- en voetenset hardware

1. Sluitring (2 gebruikt)
2. Flensbout M8 x16mm (4 gebruikt)
3. Haarspeld (2 gebruikt)
4. Wielaspunt (2)

MONTAGE

WIELEN EN VOETEN INSTALLEREN

LEES DE VEILIGHEIDSINSTRUCTIES DOOR VOORDAT U DE GENERATOR MONTEERT.

	Til de generator nooit zonder hulp op. De generator is zwaar en tillen zonder hulp kan leiden tot persoonlijk letsel.
	Gebruik de handgrepen nooit als hefpunt om het hele gewicht van de generator te dragen. Gebruik de handgrepen alleen om de generator te verplaatsen door de handgrepen op te tillen en de wielen te gebruiken om de generator te verplaatsen.
	Wees voorzichtig bij het inklappen van de handgrepen. Handen en vingers kunnen bekneld raken.
LET OP
Voor het monteren van de generator moet het apparaat aan één kant worden opgetild. Zorg ervoor dat alle motorolie en brandstof uit het apparaat zijn verwijderd voordat u het monteert. Eenmaal gemonteerd, is de wielset niet bedoeld voor gebruik op de weg. De wielset is alleen ontworpen voor gebruik op deze generator.

VOETEN OP HET FRAME MONTEREN

1. Plaats de generator op een vlakke ondergrond.
2. Plaats een stuk karton of ander zacht materiaal om de generator op te kantelen, om de verf van het frame te beschermen en te voorkomen dat de generator wegglijdt. Kantel de generator op de zijkant.
3. Installeer de montagevoet op het frame met behulp van M8 flensbouten.

   Figuur 1 - Montagevoeten op het frame monteren
   1. Montagevoeten
   2. Flensbouten M8

WIELEN OP HET FRAME MONTEREN

1. Steek de aspunt door de ring en het wiel.

   Figuur 2 - Wielmontage
2. Installeer het wiel met de aspunt door de as beugel op het frame. Het oog van de bout moet naar de binnenkant van de generator wijzen.
3. Installeer de splitpen door de aspunt om hem op zijn plaats te vergrendelen.

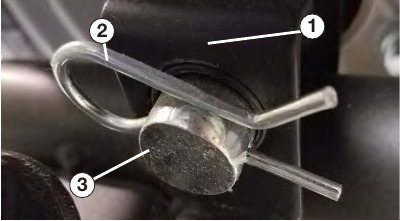

   Figuur 3 - Wiel op het frame monteren
   1. Asbeugel
   2. Haarspeldclip
   3. Aspunt
4. Herhaal de vorige stappen op het andere wiel.

DE ACCU INSTALLEREN

Om elektrische schokken te voorkomen: Sluit ALTIJD eerst de positieve (+) accukabel (rode dop) aan bij het aansluiten van accukabels. Koppel ALTIJD eerst de negatieve (-) accukabel (zwarte dop) los bij het loskoppelen van accukabels. Sluit NOOIT de negatieve (-) accukabel (zwarte dop) aan op de positieve (+) pool van de accu. Sluit NOOIT de positieve (+) accukabel (rode dop) aan op de negatieve (-) pool van de accu. Raak NOOIT beide accupolen tegelijkertijd aan. Plaats NOOIT een metalen gereedschap over beide accupolen. Gebruik ALTIJD geïsoleerd of niet-geleidend gereedschap bij het installeren van de accu.

1. Maak de positieve (+) accukabel (rode dop) stevig vast aan de positieve (+) accupool. Zorg ervoor dat de dop over de accupool zit.
2. Verwijder voorzichtig de beschermende verpakking rond de lip van de negatieve (-) accukabel (zwarte dop).
3. Zoek de negatieve (-) kabel die is bevestigd aan de alternator kabel, verwijder de kabelbinder en leid deze naar de negatieve (-) accupool. Zie figuur 4 hieronder voor de locatie van de negatieve (-) kabel.

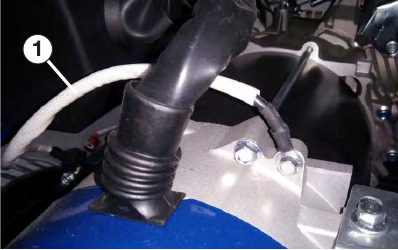

   Figuur 4 - (1) Negatieve kabel
4. Trek de zwarte dop terug en bevestig de negatieve (-) accukabel (zwarte dop) stevig aan de negatieve (-) accupool, zoals weergegeven in figuur 5. Plaats de zwarte dop terug zodat deze de kabellip en accupool beschermt.

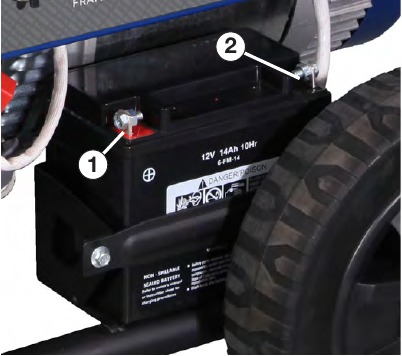

   Figuur 5 - De negatieve (-) accukabel bevestigen
   1. Positieve (+) accukabel (rood)
   2. Negatieve (-) accukabel (zwart)

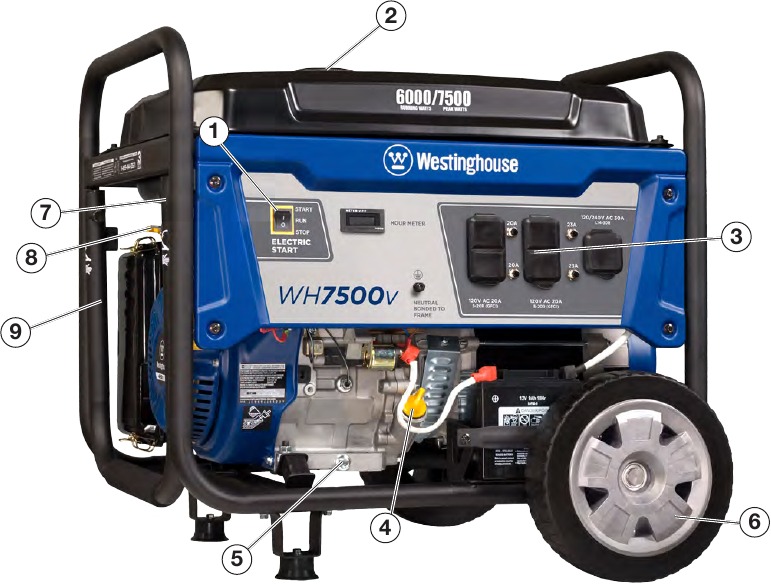

KENMERKEN

1. Electric Start Switch: Houd de Start (Start) positie 1 seconde ingedrukt om de motor te starten. Zorg ervoor dat u de choke handmatig opent voordat u start.
2. Fuel Cap: Sluit tot er een klikgeluid te horen is.
3. Control Panel: Bevat de stroomonderbrekers en stopcontacten.

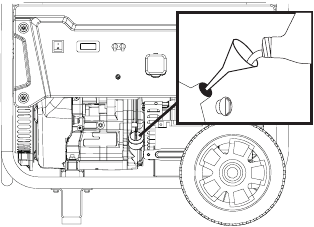

4. Oil Fill Plug/Dipstick: Moet worden verwijderd om olie toe te voegen en te controleren.

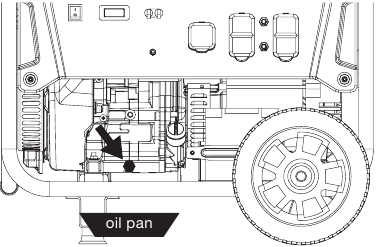

5. Oil Drain Plug: Moet worden verwijderd om de motorolie af te tappen.
6. Never Flat Wheels: Voor gemakkelijke draagbaarheid.
7. Fuel Shut off Valve: Regelt de brandstoftoevoer naar de motor.
8. Manual Choke: De choke moet handmatig worden ingesteld door de chokehendel aan te passen.
9. Single Piece Handle: Inclusief rubberen handgreep. Hiermee kunt u het apparaat eenvoudig met één hand duwen of trekken.

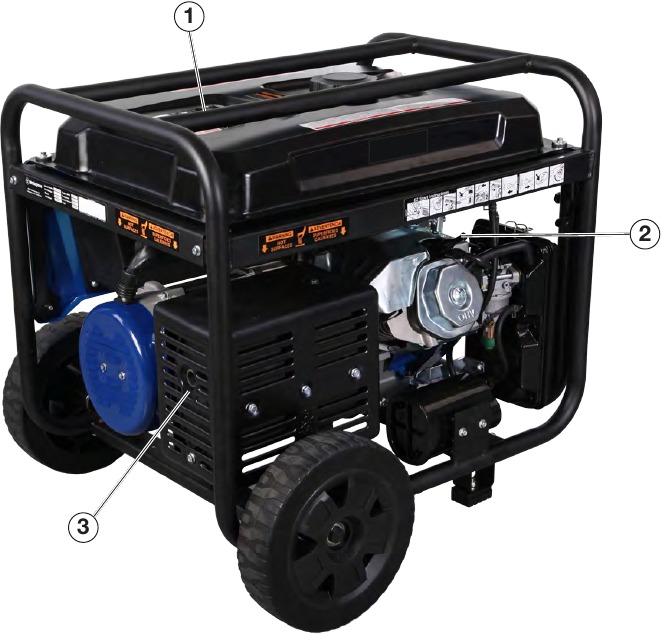

1. Fuel Gauge: Geeft het brandstofniveau aan.

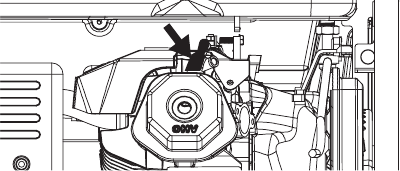

2. Spark Plug Boot (Wire): Moet worden verwijderd bij het onderhouden van de motor of de bougie.
3. Muffler and Spark Arrester: Vermijd contact totdat de motor is afgekoeld. De vonkenvanger voorkomt dat er vonken uit de uitlaat komen. Deze moet worden verwijderd voor onderhoud.

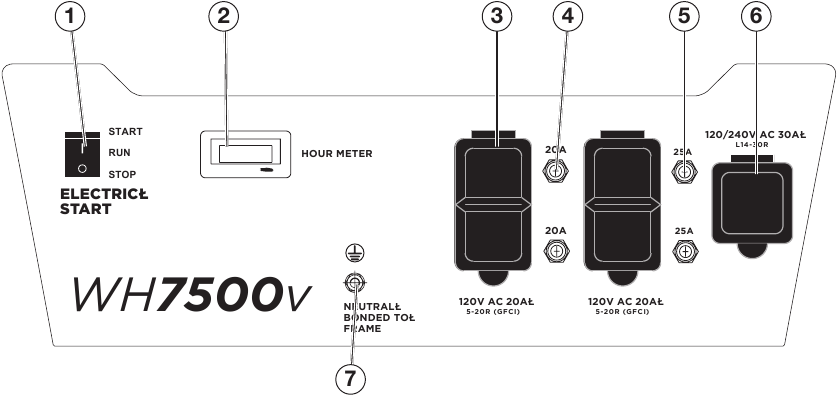

KENMERKEN VAN HET BEDIENINGSPANEEL

1. Electric Start Switch: Houd Start (Start) ingedrukt totdat de motor start. Zorg ervoor dat u de choke handmatig opent voordat u start.
2. Hour Meter: Geeft aan hoeveel uur de generator onder belasting heeft gedraaid.
3. 120-Volt, 20-Amp Duplex GFCI Outlets (NEMA 5-20R): Elk stopcontact kan maximaal 20 ampère leveren op één stopcontact of een combinatie van beide stopcontacten.
4. 20-Amp Circuit Breakers: Elke stroomonderbreker beperkt de stroom die via de 120-volt duplex stopcontacten kan worden geleverd tot 20 ampère.
5. 25-Amp Circuit Breakers: Elke drukknop stroomonderbreker regelt de totale output per been naar het L14-30 stopcontact.
6. 120/240-Volt, 30-Amp Twist Lock Outlet (NEMA L14-30R): Stopcontact kan 120V of 240V leveren.
7. Ground Terminal: De aardklem wordt gebruikt om de generator te aarden.

WERKING

VOOR HET STARTEN VAN DE GENERATOR

VOOR HET STARTEN VAN DE GENERATOR, LEES HET VEILIGHEIDSGEDEELTE DOOR.

Locatie selecteren

Vermijd, voordat u de generator start, uitlaatgassen en gevaarlijke locaties door het volgende te controleren:

• U hebt een locatie geselecteerd om de generator te gebruiken die zich buiten bevindt en goed geventileerd is.
• U hebt een locatie geselecteerd met een vlak en stevig oppervlak waarop u de generator kunt plaatsen.
• U hebt een locatie geselecteerd die zich op minimaal 1,8 meter afstand van een gebouw, andere apparatuur of brandbaar materiaal bevindt.
• Als de generator zich dicht bij een gebouw bevindt, zorg er dan voor dat deze zich niet in de buurt van ramen, deuren en/of ventilatieopeningen bevindt.

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
NOOIT gebruiken in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.	Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.
Vermijd andere gevaren van generatoren. LEES DE HANDLEIDING VOOR GEBRUIK.
	Gebruik de omvormer altijd op een vlakke ondergrond. Als u de omvormer op een oneffen oppervlak plaatst, kan de omvormer kantelen, waardoor er brandstof en olie kan lekken. Gemorste brandstof kan ontbranden als het in contact komt met een ontstekingsbron, zoals een zeer heet oppervlak.
LET OP
Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ertoe leiden dat de generator vuil opzuigt, waardoor: Koelopeningen worden geblokkeerd Het luchtinlaatsysteem wordt geblokkeerd

Weer

Gebruik uw generator nooit buitenshuis tijdens regen, sneeuw of een combinatie van weersomstandigheden die ertoe kunnen leiden dat er vocht op, in of rond de generator terechtkomt.

Droog oppervlak

Gebruik de generator altijd op een droog oppervlak zonder vocht.

Geen aangesloten belastingen

Zorg ervoor dat de generator geen aangesloten belastingen heeft voordat u hem start. Om ervoor te zorgen dat er geen aangesloten belastingen zijn, koppelt u alle elektrische verlengsnoeren los die op de contactdozen van het bedieningspaneel zijn aangesloten.

LET OP

Het starten van de generator met reeds aangebrachte belastingen kan leiden tot schade aan apparaten die tijdens de korte opstartperiode van de generator worden uitgeschakeld.

De generator aarden

De National Electric Code (NEC) en veel lokale elektrische voorschriften kunnen vereisen dat de generator is aangesloten op de aarde. De meest voorkomende toepassing die een aardingspen vereist, is wanneer u de generator gebruikt als een afzonderlijk afgeleid systeem om back-upstroom aan uw huis te leveren. Dit is meestal het geval wanneer een transferschakelaar een geschakelde nul heeft.

Aangezien de generatorapplicatie veel variabelen heeft die niet kunnen worden bepaald door de fabrikant van de generator, moet een erkende elektricien bepalen of een aardingspen nodig is.

Als een erkende elektricien heeft vastgesteld dat de toepassing een aardingspen vereist, zorg er dan voor dat deze is verbonden met de aarde door de aardklem op het bedieningspaneel met een koperdraad (minimaal 10 AWG) met de aarde te verbinden. Raadpleeg een gekwalificeerde elektricien voor de lokale aardingsvereisten.

Nul geaard: er is een permanente geleider tussen de generator (statorwikkeling) en het frame.

	Zorg ervoor dat de generator goed is aangesloten op de aarde voordat u hem gebruikt. De generator moet geaard zijn om elektrische schokken als gevolg van defecte apparaten te voorkomen.

Werking op grote hoogte

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. De output wordt met ongeveer 3,5% verminderd per 300 meter hoogteverschil vanaf zeeniveau. Dit is een natuurlijk verschijnsel en kan niet door de motor worden aangepast. Verhoogde uitlaatgasemissies kunnen ook het gevolg zijn van een toegenomen brandstofmengsel. Andere problemen zijn onder meer moeilijk starten, een hoger brandstofverbruik en vervuiling van de bougies. Neem contact op met ons serviceteam op 1-855-944-3571 voor onderdelensets voor grote hoogte.

Onderdeelnummer carburateurset voor grote hoogte: 140545

STROOMKABEL

Verlengsnoeren gebruiken

Westinghouse Portable Power aanvaardt geen verantwoordelijkheid voor de inhoud van deze tabel. Het gebruik van deze tabel is uitsluitend de verantwoordelijkheid van de gebruiker. Deze tabel is uitsluitend bedoeld als referentie. De resultaten die worden verkregen door het gebruik van deze tabel zijn niet gegarandeerd correct of van toepassing in alle situaties, aangezien het type en de constructie van snoeren sterk variëren. Raadpleeg altijd de plaatselijke voorschriften en een erkende elektricien voordat u een elektrisch apparaat installeert of aansluit.

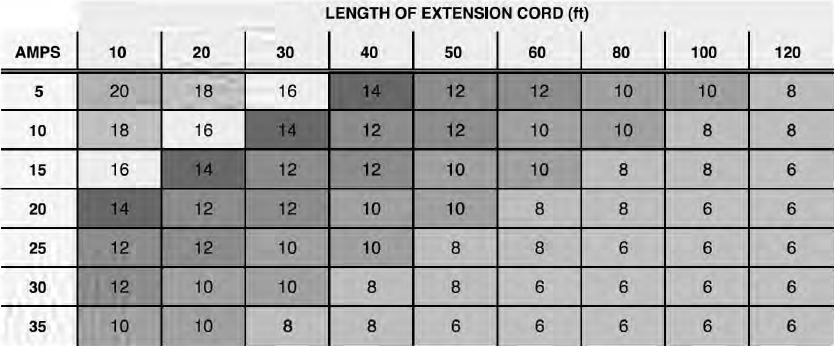

Draadmaat verlengsnoer

Westinghouse-stroomkabel gebruiken

Gebruik de verlengsnoertabel om de grootte van de geleider voor verlengsnoertoepassingen te bepalen. Bepaal de afstand van de generator tot het apparaat op de bovenste regel van de tabel. Selecteer vervolgens de nominale stroomsterkte van de generator aan de linkerkant van de tabel. Waar de twee elkaar ontmoeten, is de grootte van de geleider die vereist is voor de toepassing.

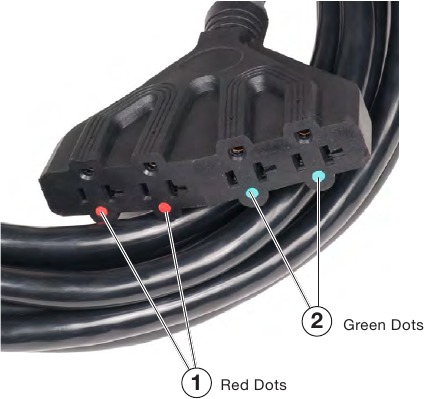

Het WCG25-stroomkabel is aangesloten op de generator bij de 120/240-stekker. Het andere uiteinde van de stroomkabel is een waaierstaartcontactdoos met 2 groene contactdozen en 2 rode contactdozen. Elke contactdoos is geschikt voor 120 volt wisselstroom. Om de belasting op de dynamo van de generator in evenwicht te brengen, gebruikt u de rode en groene identificatiegegevens op de waaierstaartcontactdoos. Om de belasting in evenwicht te houden, sluit u de belastingen zo aan dat beide kleurcontactdozen worden gebruikt. Een voorbeeld is één in rood en één in groen. Sluit niet 2 in rood en geen in groen aan, of 2 in groen en geen in rood. Als slechts één kleurcontactdoos met meerdere belastingen wordt gebruikt, kan de dynamo een onevenwichtige belasting ondervinden, waardoor onnodige trillingen aan de generator ontstaan.

WCG25-verlengsnoer

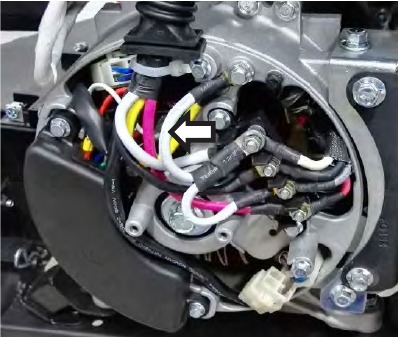

TRANSFERSCHAKELAARAANSLUITINGEN

De Westinghouse-generator is bedraad met de nul geaard. Als u uw generator aansluit op een paneelbordtransferschakelaar, moet een erkende elektricien overwegen om de geaarde nul te verwijderen om een goede werking van de GFCI-circuits in huis te garanderen. Dit wordt gedaan door de jumperdraad te verwijderen die de aardgeleider van de dynamo verbindt met de nulleider van de dynamo.

Als de geaarde nul wordt verwijderd, moet de generator op het bedieningspaneel opnieuw worden gelabeld als zwevende nul.

Als uw generator is uitgerust met GFCI-contactdozen, kan het verwijderen van de geaarde nul de juiste werking van de GFCI-contactdozen verhinderen. Bewaar de jumperdraad bij de gebruikershandleiding voor het geval dat deze in de toekomst nodig is wanneer deze niet is aangesloten op een transferschakelaar.

Afbeelding 5

MOTORVLOEISTOFFEN EN BRANDSTOF BIJVULLEN / CONTROLEREN

LEES HET VEILIGHEIDSGEDEELTE DOOR VOORDAT U MOTORVLOEISTOFFEN EN BRANDSTOF BIJVULT/CONTROLEERT.

	Het vullen van de brandstoftank met benzine terwijl de generator draait, kan ertoe leiden dat er benzine lekt en in contact komt met hete oppervlakken die de benzine kunnen doen ontbranden.

Controleer altijd het niveau van het volgende voordat u de generator start:

• Motorolie
• Benzine in de brandstoftank

Zodra de generator is gestart en de motor warm wordt, is het niet veilig om benzine in de brandstoftank of motorolie in de motor bij te vullen terwijl de motor draait of de motor en de uitlaatdemper heet zijn.

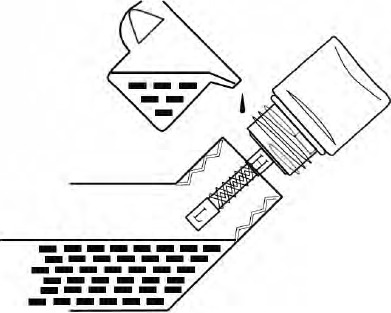

MOTOROLIE CONTROLEREN EN / OF BIJVULLEN

	Er kan interne druk ontstaan in het motorcarter terwijl de motor draait. Het verwijderen van de olievuldop/peilstok terwijl de motor heet is, kan ervoor zorgen dat er extreem hete olie uit het carter spuit, wat ernstige brandwonden kan veroorzaken. Laat de motorolie enkele minuten afkoelen voordat u de olievuldop/peilstok verwijdert.

De unit wordt geleverd zonder olie in de motor. U moet motorolie toevoegen voordat u de generator voor de eerste keer start. Zie Motorolie controleren en Motorolie toevoegen voor instructies over het controleren van het motoroliepeil en de procedure voor het toevoegen van motorolie.

LET OP

De motor bevat geen motorolie bij verzending. Een poging om de motor te starten kan de motoronderdelen beschadigen. De eigenaar van de generator is verantwoordelijk om ervoor te zorgen dat het juiste oliepeil wordt gehandhaafd tijdens het gebruik van de generator. Het niet handhaven van het juiste oliepeil kan leiden tot schade aan de motor.

BENZINE TOEVOEGEN AAN DE BRANDSTOFTANK

	Tank de generator nooit bij terwijl de motor draait.
	Zet de motor altijd uit en laat de generator afkoelen voordat u gaat tanken.

Vereiste Benzine

Gebruik alleen benzine die aan de volgende eisen voldoet:

• Uitsluitend loodvrije benzine
• Benzine met maximaal 10% toegevoegde ethanol
• Benzine met een octaangetal van 87 of hoger

De brandstoftank vullen

Volg de onderstaande stappen om de brandstoftank te vullen:

1. Schakel de generator uit.
2. Laat de generator afkoelen zodat alle oppervlakken van de uitlaat en motor koel aanvoelen.
3. Verplaats de generator naar een vlakke ondergrond.
4. Reinig het gebied rond de brandstofdop.
5. Verwijder de brandstofdop door deze tegen de klok in te draaien.
6. Voeg langzaam benzine toe aan de brandstoftank. Wees zeer voorzichtig om de tank niet te vol te doen. Het benzinepeil mag NIET hoger zijn dan de vulhals (zie Afbeelding 6).

   Afbeelding 6 - Maximaal benzine vulniveau
7. Plaats de brandstofdop door deze met de klok mee te draaien totdat u een klik hoort, wat aangeeft dat de dop volledig is geïnstalleerd.

	Vermijd langdurig huidcontact met benzine. Vermijd langdurig inademen van benzinedampen.

VOORDAT U DE GENERATOR START

LEES DE VEILIGHEIDSINSTRUCTIES DOOR VOORDAT U DE GENERATOR START.

Controleer het volgende voordat u probeert de generator te starten:

• De motor is gevuld met motorolie. Zie Motorolie controleren.
• De generator staat op een geschikte locatie (Locatie selectie).
• De generator staat op een droge ondergrond (Weer en droge ondergrond).
• Alle belastingen zijn losgekoppeld van de generator (Geen aangesloten belastingen).
• De generator is correct geaard de Generator.

	Gebruik de generator nooit op een natte of vochtige locatie. Stel de generator nooit bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.
	Gebruik de generator nooit in een afgesloten ruimte. De uitlaatgassen van de motor bevatten koolmonoxide. Gebruik de generator alleen buiten en uit de buurt van ramen, deuren en ventilatieopeningen.
LET OP
De motor is uitgerust met een schakelaar voor het uitschakelen bij een laag oliepeil. Als het oliepeil laag wordt, kan de motor uitvallen en niet meer starten totdat de olie tot het juiste peil is bijgevuld. Een slechte oliekwaliteit kan de werking van de schakelaar voor het uitschakelen bij een laag oliepeil belemmeren. De eigenaar van de generator is verantwoordelijk om ervoor te zorgen dat het juiste oliepeil wordt gehandhaafd tijdens het gebruik van de generator. Het niet handhaven van het juiste oliepeil kan leiden tot schade aan de motor.

DE GENERATOR STARTEN

1. Verplaats de generator naar een vlakke ondergrond buiten in een goed geventileerde ruimte.
2. Controleer de oliepeilen (zie Motorolie toevoegen).
3. Controleer of de batterij is geïnstalleerd en of beide batterijkabels zijn aangesloten op de juiste polariteit. (Zie De batterij installeren)
4. Koppel alle elektrische belastingen los van de generator.
5. Zorg ervoor dat de stroomonderbrekers correct zijn ingesteld (zie Afbeelding 7 hieronder).

   Afbeelding 7 - Stroomonderbrekers
   1. Bedieningspositie
   2. Uitgeschakelde positie
6. Zet de brandstofafsluiter in de ON (AAN) positie (zie Afbeelding 8 hieronder).

   Afbeelding 8 - Brandstofafsluiter - AAN
7. Zet de chokehendel in de ON (AAN) positie (zie Afbeelding 9 hieronder).

   Afbeelding 9 - Chokehendel - AAN
8. Elektrische start: Duw en houd de motorbedieningsschakelaar in de START (START) positie totdat de motor start. Zodra de motor start, laat u de motorbedieningsschakelaar los; de schakelaar gaat automatisch naar de RUN (DRAAIEN) positie (zie Afbeelding 10 hieronder).

   Afbeelding 10 - Motorbedieningsschakelaar - START

   LET OP

   Als u de motorbedieningsschakelaar niet loslaat zodra de motor start, kan dit leiden tot schade aan de generator. Duw de motorbedieningsschakelaar nooit in de START (START) positie terwijl de motor draait; dit kan de generator beschadigen.

   Opmerking: Als de motor na 5 seconden niet start, laat u de motorbedieningsschakelaar los. Laat de generator 15 seconden stationair draaien en herhaal vervolgens stap 8. Als de startsnelheid na elke mislukte poging daalt, is de batterij mogelijk niet voldoende opgeladen. Start de generator handmatig in stap 9.
9. Handmatige start: Zorg ervoor dat de motorbedieningsschakelaar in de RUN (DRAAIEN) positie staat. Pak de terugslaghendel stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt. Pas op dit punt een snelle ruk toe terwijl u omhoog en iets van de generator weg trekt (zie Afbeelding 11).

   Afbeelding 11 - Motorbedieningsschakelaar - DRAAIEN
   Terugslaghendel - TREKKEN
10. Terwijl de motor start en stabiliseert, beweegt u de chokehendel geleidelijk terug naar de OFF (UIT) positie (zie Afbeelding 12 hieronder).

    Afbeelding 12 - Chokehendel - UIT

DE GENERATOR STOPPEN

Normale werking

Gebruik tijdens normale werking de volgende stappen om uw generator te stoppen:

1. Verwijder alle aangesloten belastingen van de bedieningspaneelcontactdozen.
2. Laat de generator "onbelast" draaien om de temperatuur van de motor en dynamo te verlagen en te stabiliseren.
3. Zet de motorbedieningsschakelaar op STOP of als u van plan bent de generator na gebruik op te bergen, zet de brandstofafsluiter dan in de OFF-stand en laat de brandstof uit de carburateur verbruiken. (zie figuur 13)

   Figuur 13 - Zet de motorsleutel in de STOP-stand

Tijdens een noodgeval

Als er een noodgeval is en de generator snel moet worden gestopt, zet de motorbedieningsschakelaar dan onmiddellijk in de STOP-stand.

ONDERHOUD

VOORDAT U ONDERHOUD AAN DE GENERATOR UITVOERT, RAADPLEEG HET VEILIGHEIDSGEDEELTE EN DE VOLGENDE VEILIGHEIDSBERICHTEN.

	Voorkom dat de generator per ongeluk start tijdens onderhoud door de bougiekabel van de bougie te verwijderen. Voor generatoren met elektrische start koppelt u ook de accukabels los van de accu (koppel eerst de zwarte negatieve (-) kabel los) en plaatst u de kabels uit de buurt van de accupolen om vonkvorming te voorkomen.
	Laat hete onderdelen afkoelen tot ze koel aanvoelen voordat u een onderhoudsprocedure uitvoert.
	Er kan interne druk ontstaan in het carter van de motor terwijl de motor draait. Het verwijderen van de olievuldop/peilstok terwijl de motor heet is, kan ervoor zorgen dat er extreem hete olie uit het carter spuit en kan ernstige brandwonden veroorzaken. Laat de motorolie enkele minuten afkoelen voordat u de olievuldop/peilstok verwijdert.
	Voer onderhoud altijd uit in een goed geventileerde ruimte. Benzine en benzinedampen zijn extreem ontvlambaar en kunnen onder bepaalde omstandigheden ontbranden.

ONDERHOUDSSCHEMA

		Het niet uitvoeren van periodiek onderhoud of het niet opvolgen van onderhoudsprocedures kan leiden tot een storing in de generator en kan leiden tot de dood of ernstig letsel.
LET OP
Periodieke onderhoudsintervallen variëren afhankelijk van de bedrijfsomstandigheden van de generator. Het gebruik van de generator onder zware omstandigheden, zoals aanhoudende hoge belasting, hoge temperatuur of ongewoon natte of stoffige omgevingen, vereist vaker periodiek onderhoud. De intervallen die in het onderhoudsschema worden vermeld, moeten alleen als algemene richtlijn worden beschouwd.
		Vermijd huidcontact met motorolie of benzine. Langdurig huidcontact met motorolie of benzine kan schadelijk zijn. Frequent en langdurig contact met motorolie kan huidkanker veroorzaken. Neem beschermende maatregelen en draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

Het opvolgen van het onderhoudsschema is belangrijk om de generator in goede staat te houden. Hieronder volgt een samenvatting van de onderhoudspunten per periodiek onderhoudsinterval.

TABEL 1: ONDERHOUDSSCHEMA - UITGEVOERD DOOR DE EIGENAAR

Onderhoudspunt	Voor elk gebruik	Na de eerste 20 uur of de eerste maand van gebruik	Na 50 bedrijfsuren of elke 6 maanden	Na 100 bedrijfsuren of elke 6 maanden	Na 300 bedrijfsuren of elk jaar
Motorolie	Peil controleren	Verversen	Verversen	-	-
Koeling	Controleren/reinigen	-	-	-	-
Luchtfilter	Controleren	-	Reinigen*	-	Vervangen
Bougie	-	-	-	Controleren/reinigen	Vervangen
Vonkenvanger	-	-	-	Controleren/reinigen	-

*Vaker onderhouden bij gebruik in droge en stoffige omstandigheden

TABEL 2: ONDERHOUDSSCHEMA - UITGEVOERD DOOR EEN ERKENDE WESTINGHOUSE-SERVICEVERLENER

Onderhoudspunt	Voor elk gebruik	Na de eerste 20 uur of de eerste maand van gebruik	Na 50 bedrijfsuren of elke 6 maanden	Na 100 bedrijfsuren of elke 6 maanden	Na 300 bedrijfsuren of elk jaar
Klepspeling	-	-	-	-	Controleren/afstellen
Brandstoffilter	-	-	-	Controleren/reinigen	-

ONDERHOUD MOTOROLIE

Specificatie motorolie

1. Gebruik alleen de motorolie die in afbeelding 14 is aangegeven.

   Afbeelding 14 - Aanbevolen olie
2. Gebruik alleen 4-takt/cyclus motorolie. GEBRUIK NOOIT 2-takt/cyclus olie. Synthetische olie is een acceptabel alternatief voor conventionele olie.

MOTOROLIE PEILEN

LET OP

Zorg altijd voor het juiste motoroliepeil. Het niet handhaven van het juiste motoroliepeil kan leiden tot ernstige schade aan de motor en/of de levensduur van de motor verkorten. Gebruik altijd de aangegeven motorolie. Het niet gebruiken van de aangegeven motorolie kan leiden tot versnelde slijtage en/of de levensduur van de motor verkorten.

Het motoroliepeil moet voor elk gebruik worden gecontroleerd.

1. Bedien of onderhoud de generator altijd op een vlakke ondergrond.
2. Stop de motor als deze draait.
3. Laat de motor enkele minuten staan en afkoelen (laat de carterdruk gelijk worden).
4. Maak met een vochtige doek de omgeving rond de olievuldop/peilstok schoon.
5. Verwijder de olievuldop/peilstok (zie afbeelding 15 hieronder).

   Afbeelding 15 - Olievuldop/peilstok
6. Controleer het oliepeil: Bij het controleren van de motorolie verwijdert u de olievuldop/peilstok en veegt u deze schoon. Draai de olievuldop/peilstok helemaal terug en verwijder deze vervolgens om het oliepeil op de olievuldop/peilstok te controleren.
   • Acceptabel oliepeil – Olie is zichtbaar op de arceringen tussen de H- en L-lijnen op de olievuldop/peilstok (zie afbeelding 16).

     Afbeelding 16 - Oliepeil controleren
   • Laag oliepeil – Olie bevindt zich onder de L-lijn op de olievuldop/peilstok.

MOTOROLIE BIJVULLEN

1. Bedien of onderhoud de generator altijd op een vlakke ondergrond.
2. Stop de motor als deze draait.
3. Laat de motor enkele minuten staan en afkoelen (laat de carterdruk gelijk worden).
4. Maak de omgeving rond de olievuldop/peilstok grondig schoon.
5. Verwijder de olievuldop/peilstok en veeg deze schoon.
6. Selecteer de juiste motorolie zoals aangegeven in afbeelding 14.
7. Voeg met behulp van de meegeleverde trechter en slang langzaam motorolie toe aan de motor. Stop regelmatig om het peil te controleren om overvulling te voorkomen.
8. Blijf olie toevoegen tot het oliepeil correct is (zie afbeelding 16).

MOTOROLIE VERVERSEN

1. Stop de motor.
2. Laat de motor enkele minuten stilstaan en afkoelen (laat de carterdruk gelijk worden).
3. Plaats een oliepan (of een geschikte bak) onder de aftapplug (zie afbeelding 17).
4. Maak met een vochtige doek de omgeving rond de aftapplug grondig schoon.
5. Verwijder de aftapplug (zie afbeelding 17). Plaats de verwijderde aftapplug op een schone ondergrond.

   Afbeelding 17 - Aftapplug
6. Laat de olie volledig weglopen.
7. Plaats de aftapplug terug.
8. Vul het carter met olie volgens de stappen die beschreven staan in Motorolie toevoegen.

LET OP

Gebruikte motorolie nooit weggooien door de olie in een riool, op de grond, of in grondwater of waterwegen te gieten. Wees altijd milieubewust. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een juiste verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

LUCHTFILTER ONDERHOUD

	Gebruik nooit benzine of andere brandbare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk schoonmaakmiddel om het luchtfilter te reinigen.

Het luchtfilter reinigen

Het luchtfilter moet na elke 50 gebruiksuren of 3 maanden worden gereinigd (deze frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Schakel de generator uit en laat hem enkele minuten afkoelen als hij draait.
2. Verplaats de generator naar een vlakke, horizontale ondergrond.
3. Maak de klemmen aan de boven- en onderkant van de luchtfilterdeksel los (afbeelding 18).

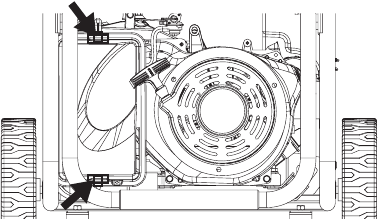

   Afbeelding 18 - Klemmen op luchtfilter
4. Verwijder de zwarte grove luchtfilters.
5. Was de schuimrubberen luchtfilterelementen door de elementen onder te dompelen in een oplossing van huishoudelijk schoonmaakmiddel en warm water. Knijp langzaam in het schuim om het grondig te reinigen.

   LET OP

   Draai of scheur het schuimrubberen luchtfilterelement NOOIT tijdens het reinigen of drogen. Oefen alleen een langzame maar stevige knijpbeweging uit.

6. Spoel af in schoon water door de luchtfilter elementen in vers water onder te dompelen en langzaam te knijpen.

LET OP

Gooi de gebruikte zeepreinigingsoplossing die gebruikt is om het luchtfilter te reinigen nooit weg door de oplossing in een riool, op de grond of in grondwater of waterwegen te gieten. Wees altijd milieubewust. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een juiste verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

1. Voer de gebruikte zeepreinigingsoplossing op de juiste manier af.
2. Droog de luchtfilterelementen door opnieuw langzaam en stevig te knijpen.
3. Zodra de luchtfilters droog zijn, smeert u de luchtfilters in met schone motorolie (zie afbeelding 19 hieronder).

   Afbeelding 19
4. Knijp in de filters om overtollige olie te verwijderen.
5. Plaats de filters terug in het apparaat. Als er twee filters zijn, zorg er dan voor dat het grijze (fijne) luchtfilter er eerst in gaat, gevolgd door het zwarte (grove) luchtfilter aan de buitenkant.
6. Plaats de luchtfilterdeksel terug en zet de luchtfilter samenstelling vast.

BOUGIE ONDERHOUD

De bougie moet na elke 100 gebruiksuren of 6 maanden worden gecontroleerd en gereinigd en moet na 300 gebruiksuren of elk jaar worden vervangen.

1. Stop de generator en laat hem enkele minuten afkoelen als hij draait.
2. Verplaats de generator naar een vlakke, horizontale ondergrond.
3. Verwijder de bougiekabel door de plastic bougiekabelgreep stevig van de motor weg te trekken (zie afbeelding 20).

   Afbeelding 20 - Bougiekabel verwijderen

   LET OP

   Oefen nooit een zijdelingse belasting uit of beweeg de bougie zijdelings bij het verwijderen van de bougie. Het uitoefenen van een zijdelingse belasting of het zijdelings bewegen van de bougie kan de bougiekabel beschadigen.

4. Maak het gebied rond de bougie schoon.
5. Gebruik de meegeleverde 13/16" bougiedopsleutel om de bougie uit de cilinderkop te verwijderen.
6. Plaats een schone doek over de opening die is ontstaan door het verwijderen van de bougie om ervoor te zorgen dat er geen vuil in de verbrandingskamer kan komen.
   • Inspecteer de bougie op:
   • Gebarsten of afgebroken isolator
   • Overmatige slijtage
   • Bougieafstand (de acceptabele limiet van 0,027–0,032 inch. Afbeelding 21 [0,70 – 0,80 mm]) (zie afbeelding 21).


     LET OP

     Gebruik bij het onderhoud alleen de aanbevolen bougies. De fabrikant is niet verantwoordelijk voor motorschade bij gebruik van bougies die niet door de fabrikant worden aanbevolen.

7. Installeer de bougie door de onderstaande stappen zorgvuldig te volgen:
   1. Plaats de bougie voorzichtig terug in de cilinderkop. Draai de bougie met de hand vast totdat deze vastzit.
   2. Gebruik de meegeleverde 13/16" bougiedopsleutel om de bougie te draaien om ervoor te zorgen dat deze volledig vastzit.
   3. Plaats de bougiekabel terug en zorg ervoor dat de kabel volledig op de punt van de bougie zit.

Aanbevolen vervanging van bougie:
AC Delco: 4EXLS
Autolite: 52
Champion: N9YC
Bosch: W7DC
Torch: F7TC

DE KLEPSPeling CONTROLEREN EN AFSTELLEN

	Het controleren en afstellen van de klepspeling moet gebeuren wanneer de motor koud is.

1. Verwijder de tuimelaar deksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) van de compressieslag. Kijkend door het bougiegat, moet de zuiger zich aan de bovenkant bevinden.
4. Beide tuimelaars moeten los zitten bij BDP op de compressieslag. Zo niet, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de stoterstang en controleer de speling (zie afbeelding 23). Zie tabel 2 voor de specificaties van de klepspeling.

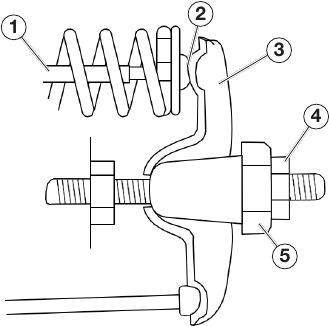

   Afbeelding 23
   1. Stoterstang,
   2. Voelermaat gebied,
   3. Tuimelaar,
   4. Borgmoer,
   5. Stelmoer
      (Tabel 2) Standaard klepspeling

      	Inlaatklep	Uitlaatklep
      Klepspeling	0,0035 ± 0,0043 inch (0,09 ± 0,11 mm)	0,0043 ± 0,0051 inch (0,11 ± 0,13 mm)
      Boutkoppel	8-12N.m	8-12N.m

6. Indien een aanpassing nodig is, houdt u de stelmoer vast en draai de borgmoer los.

GFCI-STOPCONTACTEN TESTEN

1. Start de generator en laat hem opwarmen.
2. Druk op de testknop op het GFCI-stopcontact.

3. De resetknop moet eruit springen en er is geen stroom van de stopcontacten. Als de resetknop er niet uitspringt, werkt het GFCI-stopcontact niet correct en moet het worden gerepareerd voordat de generator kan worden gebruikt.
4. Druk op de resetknop om de stroom naar het stopcontact te herstellen.

DE GENERATOR REINIGEN

Het is belangrijk om de generator vóór elk gebruik te inspecteren en te reinigen.

Alle luchtinlaat- en uitlaatpoorten van de motor reinigen

Zorg ervoor dat alle luchtinlaat- en uitlaatpoorten van de motor schoon zijn en vrij van vuil en afval om te voorkomen dat de motor te warm wordt.

Alle koelribben van de motor reinigen

Gebruik een vochtige doek en een borstel om al het vuil op of rond de koelribben van de motor los te maken en te verwijderen.

Alle luchtinlaten en uitlaatpoorten van de alternator reinigen

Zorg ervoor dat de koelluchtinlaten en uitlaatpoorten van de alternator vrij zijn van vuil en obstructies. Gebruik een stofzuiger om vuil en afval te verwijderen dat vastzit in de koelluchtinlaten en uitlaatpoorten.

Algemene reiniging van de generator

Gebruik een vochtige doek om alle resterende oppervlakken te reinigen.

OPSLAG

GENERATOR OPSLAAN

	Bewaar een generator nooit met brandstof in de tank binnenshuis of in een slecht geventileerde ruimte waar de dampen in contact kunnen komen met een ontstekingsbron, zoals: een waakvlam van een fornuis, waterverwarmer, wasdroger of een ander gastoestel; of vonken van een elektrisch apparaat.
LET OP
Benzine die slechts 60 dagen wordt bewaard, kan slecht worden, waardoor er gom, vernis en corrosieve aanslag in brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve aanslag beperkt de brandstoftoevoer, waardoor een motor na een langere opslagperiode niet meer start.

Er moet goed op worden gelet om de generator voor te bereiden op opslag.

1. Zorg ervoor dat de motorschakelaar op STOP staat.
2. Koppel de batterij los.
3. Reinig de generator zoals beschreven in De generator reinigen.
4. Tap zoveel mogelijk alle benzine uit de brandstoftank.
5. Start de motor met de brandstoftoevoerkraan open en laat de generator draaien totdat alle resterende benzine in de brandstofleidingen en de carburateur is verbruikt en de motor afslaat.
6. Sluit de brandstoftoevoerkraan.
7. Ververs de olie (zie Motorolie verversen).
8. Verwijder de bougie (zie Bougie onderhoud) en giet ongeveer 1 eetlepel olie in de bougieopening. Plaats een schone doek over de bougieopening en trek langzaam aan de spoelhendel zodat de motor een paar keer ronddraait. Dit verdeelt de olie en beschermt de cilinderwand tegen corrosie tijdens opslag.
9. Plaats de bougie terug (zie Bougie onderhoud).
10. Verplaats de generator naar een schone, droge plaats voor opslag.

PROBLEEMOPLOSSING

	Voordat de eigenaar of servicemonteur probeert de generator te onderhouden of problemen op te lossen, moet hij eerst de gebruikershandleiding lezen en alle veiligheidsinstructies begrijpen en opvolgen. Het niet opvolgen van alle instructies kan leiden tot omstandigheden die kunnen leiden tot ongeldigverklaring van de EPA-certificering of productgarantie, ernstig persoonlijk letsel, schade aan eigendommen of zelfs de dood.
PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Motor draait, maar geen elektrische output	Stroomonderbrekers zijn geactiveerd.	Reset de stroomonderbrekers en controleer op overbelasting.
	De stekker van het netsnoer is niet volledig in het stopcontact van de generator gestoken.	Controleer of de stekker goed in het stopcontact van de generator zit. Als u het 240V-stopcontact gebruikt, zorg er dan voor dat de stekker 1/4 slag met de klok mee is gedraaid.
	Defect of defect netsnoer	Vervang het netsnoer.
	Defect of defect elektrisch apparaat	Probeer een goed werkend apparaat aan te sluiten om te controleren of de generator elektrische stroom produceert.
	GFCI-stopcontact is geactiveerd	Druk op de resetknop op het GFCI-stopcontact.
	Als het proberen van 1-5 hierboven het probleem niet oplost, kan de oorzaak zijn dat de generator een storing heeft.	Breng de generator naar de dichtstbijzijnde erkende service dealer.
Motor start niet of blijft niet draaien tijdens het starten.	Brandstoftoevoerkraan staat in de OFF-stand.	Zet de brandstoftoevoerkraan in de ON-stand (zie afbeelding 8).
	Generator heeft geen benzine meer.	Voeg benzine toe aan de generator.
	Brandstoftoevoer is belemmerd.	Inspecteer en reinig de brandstoftoevoer-kanalen.
	Unit is te veel verzadigd.	Zet de chokehendel halverwege tussen de ON- en OFF-stand.
	Startaccu heeft mogelijk onvoldoende lading	Alleen op modellen met elektrische start. Controleer de accu-output en laad de accu indien nodig op.
	Vuil luchtfilter	Controleer en reinig het luchtfilter.
	De uitschakelschakelaar voor een laag oliepeil voorkomt dat de unit start.	Controleer het oliepeil en vul indien nodig olie bij.
	Bougiedop zit niet volledig op de punt van de bougie.	Druk stevig op de bougiedop om ervoor te zorgen dat de dop volledig is bevestigd
	Bougie is defect.	Verwijder en controleer de bougie. Vervang indien defect.
	Vuile/verstopte vonkenvanger	Controleer en reinig de vonkenvanger.
	Oude brandstof	Tap de brandstof af en vervang deze door verse brandstof.
	Als het proberen van 1-11 hierboven het probleem niet oplost, kan de oorzaak zijn dat de generator een storing heeft.	Breng de generator naar de dichtstbijzijnde erkende service dealer.
Generator stopt plotseling met draaien.	Generator heeft geen brandstof meer.	Controleer het brandstofniveau. Voeg indien nodig brandstof toe.
	De uitschakelschakelaar voor een laag oliepeil heeft de motor gestopt.	Controleer het oliepeil en vul indien nodig olie bij.
	Te veel belasting	Start de generator opnieuw en verminder de belasting.
	Als het proberen van 1-3 hierboven het probleem niet oplost, kan de oorzaak een storing in de generator zijn.	Breng de generator naar de dichtstbijzijnde erkende service dealer.
Motor loopt onregelmatig; houdt geen constant toerental aan.	De choke is in de ON -stand gebleven.	Zet de choke in de OFF -stand
	Vuil luchtfilter	Reinig het luchtfilter.
	Aangelegde belastingen kunnen in- en uitschakelen	Naarmate de aangelegde belastingen cyclisch veranderen, kunnen er veranderingen in het motortoerental optreden; dit is een normale situatie.
	Als het proberen van 1-3 hierboven het probleem niet oplost, kan de oorzaak een storing in de generator zijn	Breng de generator naar de dichtstbijzijnde erkende service dealer.

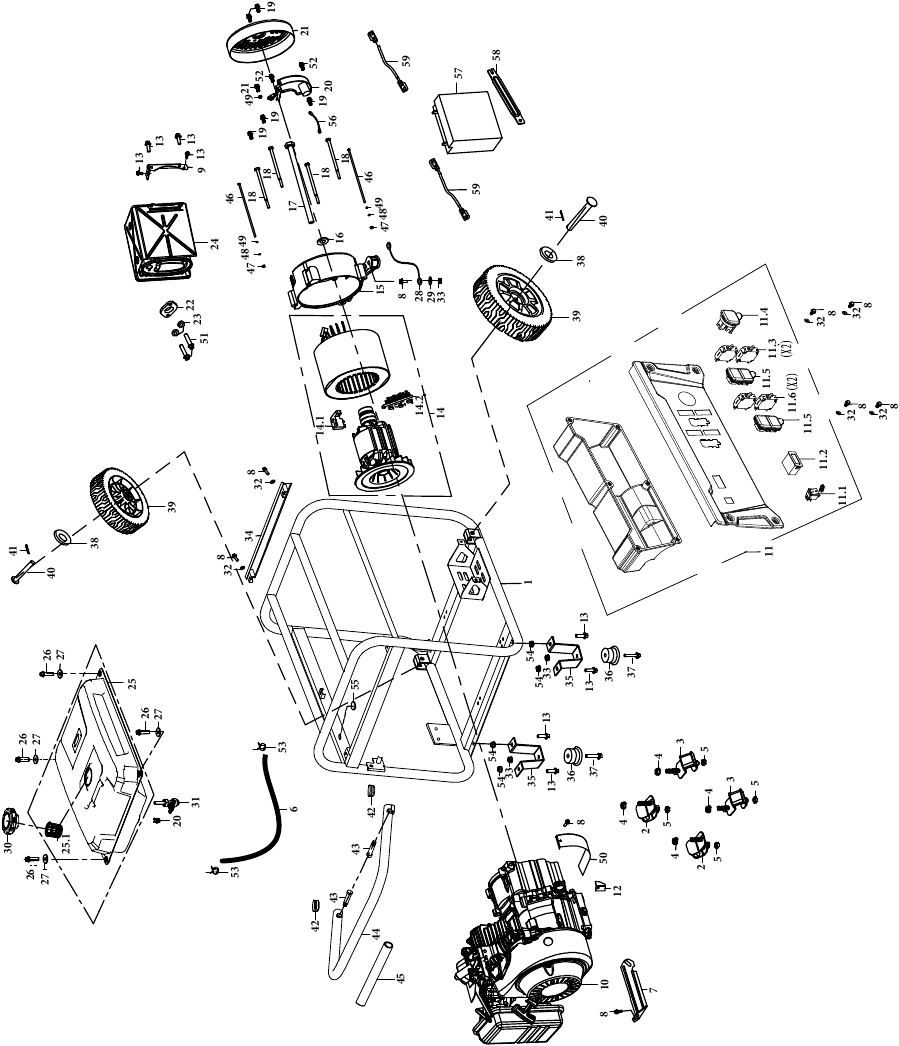

WH7500v EXPLODED VIEW

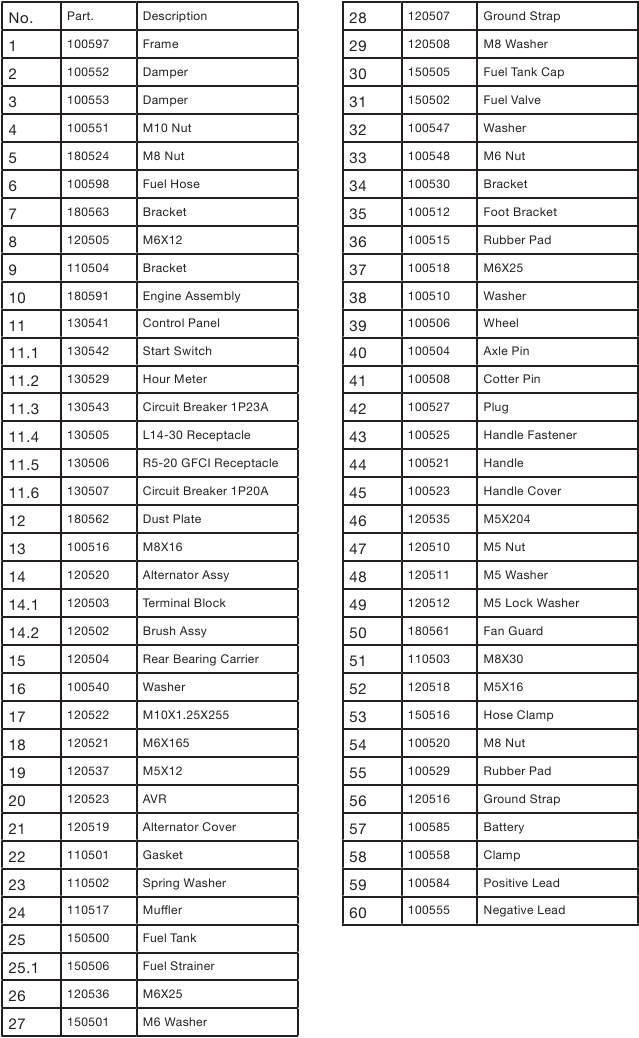

WH7500v EXPLODED VIEW PART NO.

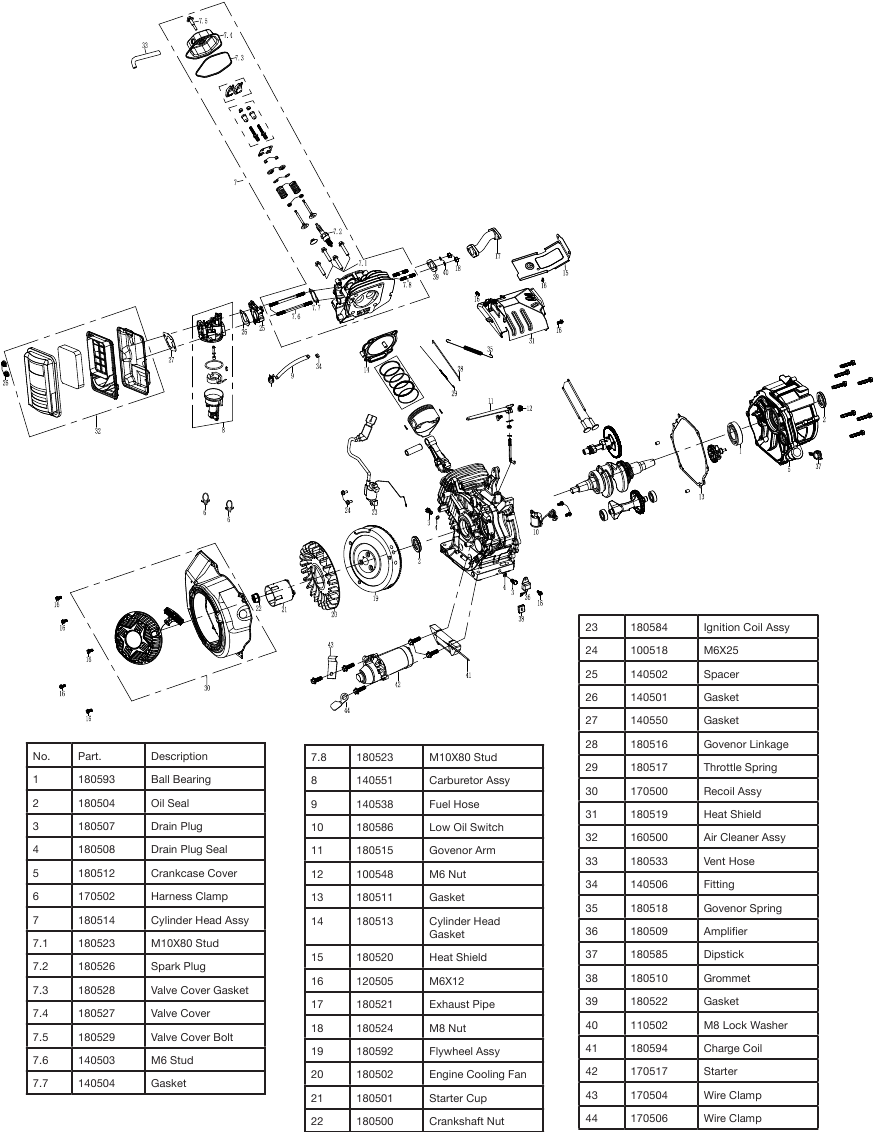

WH7500v ENGINE VIEW

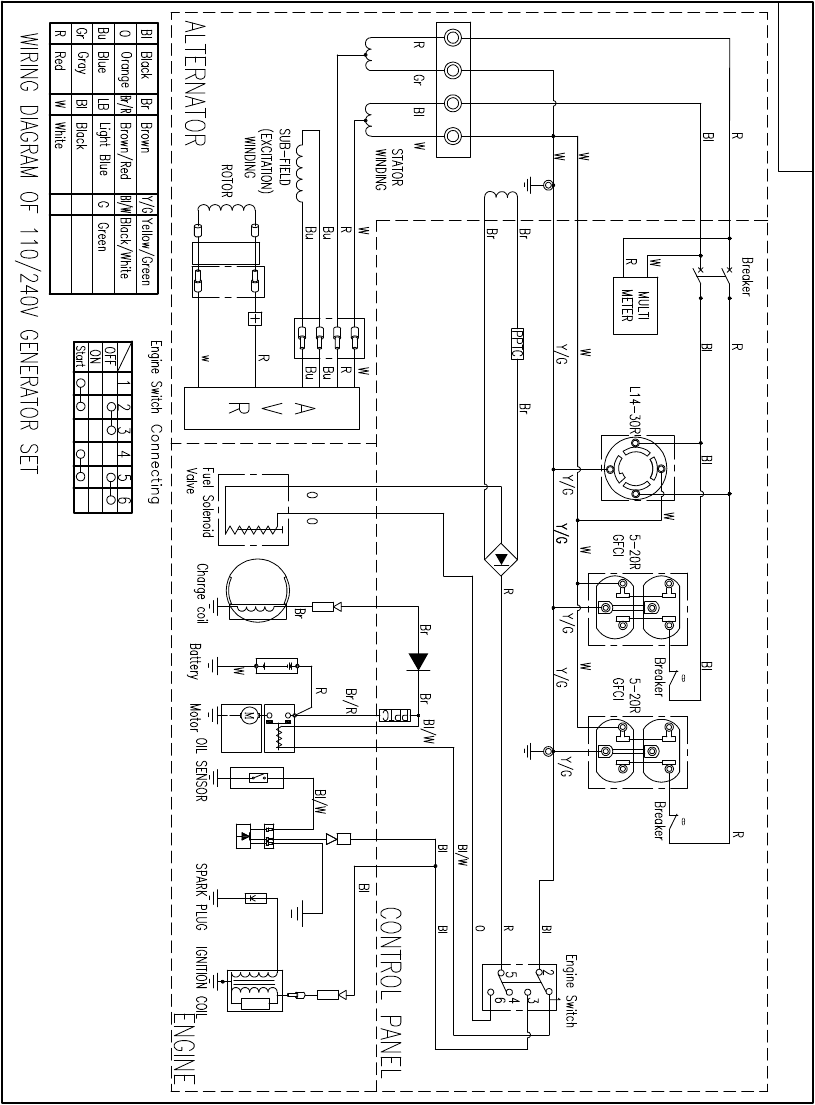

WH7500v SCHEMATIC

WestinghousePortablePower.com

Service Hotline: (855) 944-3571

777 Manor Park Drive
Columbus, OH 43228

Referenties

• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WH7500v - Handleiding draagbare generator

Beschikbare talen
