Westinghouse iGen1500c - Handleiding invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om blootstelling te minimaliseren, dient u inademing van uitlaatgassen te vermijden en handschoenen te dragen of uw handen regelmatig te wassen bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

PRODUCTREGISTRATIE

Voor een probleemloze garantiedekking is het belangrijk om uw Westinghouse-product te registreren.

U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos zit.
• Uw product online registreren op: wpowereq.com/pages/warranty-registration
• De QR-code scannen met uw smartphonecamera om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie verzenden naar:
  Westinghouse Outdoor Power
  Garantie registratie
  77 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantiedekking.

SPECIFICATIES

AC-spanning: 120V
Vermogen (lopend): 1000W
Vermogen (piek): 1500W
Stroom: 2x2.1A
Frequentie: 60 Hz
Fase: Enkel
RPM: 5000
Vermogensfactor: 1.0
Isolatieklasse: F
Maximale omgevingstemperatuur: 104°F (40°C)
Brandstoftype: Ongelode benzine (87–93 Octaan)
Brandstofcapaciteit: 0,79 gallons (3 liter)
Oliecapaciteit: 0,29 quarts (0,27 liter)
Olietype: SAE 10W-30

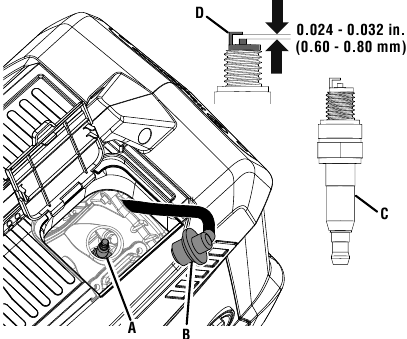

Bougie: Torch A5RTC
Bougiekloof: 0,024 – 0,032 in. (0,60 – 0,80 mm)
Klep inlaatspeling: 0,0031 – 0,0047 in. (0,08 – 0,12 mm)
Klep uitlaatspeling: 0,0051 – 0,0067 in. (0,13 – 0,17 mm)
AC-aardingssysteem: Neutraal zwevend

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tussen 23°F (–5°C) en 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij extreem warme of extreem koude temperaturen. Als het product tijdens opslag wordt blootgesteld aan extreme temperaturen, moet het teruggebracht worden naar het optimale temperatuurbereik voor gebruik. Dit product moet altijd buitenshuis worden gebruikt in een goed geventileerde ruimte en ver weg van deuren, ramen en andere ventilatieopeningen.
Maximaal wattage en stroom zijn afhankelijk van en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de staat van de motor, enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau, en zal ook afnemen met ongeveer 1% voor elke 10°F (6°C) boven een omgevingstemperatuur van 60°F (16°C).

LET OP
Het effect van de hoogte op het paardenvermogen zal groter zijn als er geen carburateurwijziging wordt aangebracht. Een afname van het motorvermogen zal de vermogensafgifte van de generator verminderen. Neem contact op met ons serviceteam om hoogtekits te bestellen.

LET OP
LEES DIT AUB VOOR U DIT PRODUCT OM WELKE REDEN DAN OOK RETOURNEERT.

Als u een vraag hebt of een probleem ondervindt met uw Westinghouse-aankoop, bel ons dan op 1-855-944-3571 om met een medewerker te spreken.

BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK.

HEEFT U VRAGEN?
E-mail ons op service@wpowereq.com
of bel 1-855-944-3571

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsverklaringen. Het betekent opletten, wees alert, uw veiligheid is in het geding! Lees en houd u aan het bericht dat volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.

OPMERKING: Geeft een procedure, werkwijze of toestand aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze gebruikershandleiding en de informatie op de productetikettering.

SYMBOOL	BESCHRIJVING
	Veiligheidswaarschuwingssymbool
	Brandgevaar
	Gevaar voor elektrische schok
	Brandgevaar. Raak geen hete oppervlakken aan.
	Verstikkingsgevaar
	Niet gebruiken in natte omstandigheden
	Lees de instructies van de fabrikant
	Houd een veilige afstand aan
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen vóór gebruik.
	Koolmonoxide

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Generatoruitlaat bevat hoge concentraties koolmonoxide (CO), een onzichtbaar, reukloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.

Gebruik generatoren ALLEEN buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN U BINNEN ENKELE MINUTEN DODEN.

• Correct gebruik - Gebruik generatoren ALLEEN buiten en in de windrichting, ver verwijderd van ramen, deuren en ventilatieopeningen. Leid de uitlaatgassen ALTIJD weg van bewoonde ruimten. Installeer ALTIJD koolmonoxidemelders op batterijen of koolmonoxidemelders met stekker met batterijback-up in woonruimten.
  Zie Afbeelding 1.

  Afbeelding 1
  1. Uitlaatgassen (CO)
  2. Alleen BUITEN gebruiken en VER WIJDERT van ramen, deuren en ventilatieopeningen
  3. CO-melders in woonruimten
• Onjuist gebruik - Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide zich ophopen. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie.
  Zie Afbeelding 2.

  Afbeelding 2
  1. Uitlaatgassen (CO)
  2. Woonruimte
  3. Kelderkruipruimte
  4. Entree/veranda/bijkeuken
  5. Garage

Als u zich tijdens het gebruik van de generator duizelig, zwak of ziek begint te voelen, ga dan ONMIDDELLIJK naar de frisse lucht. Neem contact op met een arts. Mogelijk heeft u een koolmonoxidevergiftiging.

Brand- en elektrocutiegevaar. NIET aansluiten op het elektriciteitsnet van een gebouw, tenzij de generator en een omschakelaar correct zijn geïnstalleerd en de elektrische output is gecontroleerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften. Als de generatorstroom niet op de juiste manier wordt geïsoleerd, kan dit leiden tot schade aan eigendommen en een gevaarlijke terugvoeding van elektriciteit veroorzaken, die nutsbedrijven kan doden of ernstig kan verwonden.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige locatie. Stel de generator NOOIT bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

Maak uzelf vertrouwd met alle instructies, veiligheidswaarschuwingen, illustraties en specificaties die bij dit product zijn geleverd. Het niet opvolgen van de instructies van de fabrikant kan leiden tot elektrische schokken, brand en/of koolmonoxidevergiftiging die tot de dood of ernstig letsel kan leiden.

LET OP
Installeer koolmonoxidemelders op batterijen of koolmonoxidemelders met stekker met batterijback-up in woonruimten.

• Dit product mag ALLEEN buitenshuis worden gebruikt.
• Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide zich ophopen. Koolmonoxide (CO), een onzichtbaar, reukloos en extreem giftig gas, KAN U BINNEN ENKELE MINUTEN DODEN.
• Alleen BUITEN gebruiken en ver verwijderd van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het ministerie van Volksgezondheid en Human Services. Uw specifieke woning en/of windomstandigheden kunnen een extra afstand vereisen.
• De National Electrical Code vereist het gebruik van een omschakelaar of andere geschikte overdrachtsapparatuur wanneer een draagbare generator op het elektrische systeem van een gebouw wordt aangesloten. Omschakelaars isoleren de generatorstroom van de netstroom en voorkomen terugvoeding van elektrische stroom naar het nutsbedrijf.
  OPMERKING: Een omschakelaar moet worden geïnstalleerd door een gekwalificeerde elektricien in overeenstemming met de toepasselijke elektrische voorschriften. In sommige rechtsgebieden kan de installatie door lokale autoriteiten worden geïnspecteerd. Bewaar alle relevante informatie over installatie, inspectie en onderhoud.
• Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
• Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waternevel of stilstaand water. Bewaar en gebruik het apparaat op een droge of afgedekte (maar niet afgesloten) plaats.
• Laat kinderen of ongetrainde personen de generator niet bedienen.
• Houd kinderen, omstanders en huisdieren minimaal 3 meter afstand van een draaiende generator.
• Houd een veilige afstand aan. Houd tijdens het gebruik en de opslag aan alle kanten van de generator minimaal anderhalve meter vrije ruimte aan, inclusief boven het hoofd. Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. De warmte die wordt gegenereerd door de geluiddemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare voorwerpen te ontsteken.
• Gebruik het apparaat niet in ruimtes waar brandbare of gevaarlijke stoffen worden opgeslagen, waaronder benzine- en aardgasvulstations.
• Gebruik de generator niet op blote voeten, met natte handen of voeten, terwijl u in het water staat of in natte omstandigheden.
• Gebruik dit apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
•
  Raak geen hete oppervlakken aan.
• Raak de geluiddemper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Steek geen lichaamsdelen of brandbare of ontvlambare materialen in de directe baan van de uitlaatgassen.
• Houd handen, vingers, voeten en andere lichaamsdelen uit de buurt van alle bewegende delen van de generator.
• Sluit geen versleten of beschadigde elektrische snoeren aan op de generator. Raak NOOIT gerafelde of blootliggende draden aan.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• Controleer de fysieke toestand van het product vóór elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem contact op met onze klantenservice voor vervangende onderdelen of hulp.
• Voor optimale prestaties gebruikt u de generator bij temperaturen tussen -5°C (23°F) en 40°C (104°F) met een maximale relatieve luchtvochtigheid van 90%.
• Controleer voor het starten van de generator alle vloeistoffen (olie en benzine).
• Verwijder de oliepeilstok of de brandstofdop niet wanneer de generator draait.
• Draai de oliepeilstok na het bijvullen van olie en de brandstofdop na het bijvullen van benzine goed vast.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
• Generatoren trillen en stuiteren tijdens normaal gebruik. Controleer de generator en alle snoeren die erop zijn aangesloten op eventuele schade die het gevolg is van de trillingen. Vervang of repareer beschadigde onderdelen indien nodig. Gebruik de generator of onderdelen die tekenen van schade vertonen niet.
• Alle elektrische gereedschappen en apparaten die op deze generator worden gebruikt, moeten correct worden geaard door middel van een derde draad of dubbel geïsoleerd zijn.
• Koppel voor het transport van de generator de bougiestekker los, laat de brandstoftank leeglopen en zet het apparaat goed vast.
• Tijdens transport kan er brandstof of olie uit de generator lekken. Plaats een handdoek, plastic zeil of absorberend kussen onder het apparaat om uw voertuig te beschermen.
• Volg de instructies in het hoofdstuk Onderhoud van deze handleiding om de levensduur van dit product te verlengen.
• Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangende onderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar creëren dat kan leiden tot ernstig persoonlijk letsel.
• Verwijder altijd gereedschap of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u deze bedient.

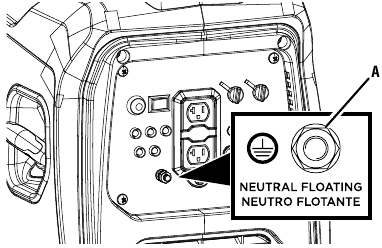

AARDING

Zie Afbeelding 3:

1. Aardklem

Gevaar voor elektrische schokken. Het niet correct aarden van de generator kan leiden tot elektrische schokken.

LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 polen, of dubbel geïsoleerde gereedschappen en apparaten.

Het generatornulpunt is zwevend. De generatoraardaansluiting is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardaansluitingen van elk stopcontact. De generator (statorkrachtwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet correct.

Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken vereisen echter mogelijk aarding om het risico op schokken of elektrocutie te verminderen.

Raadpleeg voordat u de aardklem gebruikt een gekwalificeerde elektricien, elektrische inspecteur of een lokaal bureau met jurisdictie voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

VEILIGHEIDSMAATREGELEN VOOR BENZINE EN BENZINEDAMP

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

Brand- en brandwondengevaar. Maak de brandstofdop NOOIT los of verwijder deze NOOIT terwijl de generator draait. Schakel het apparaat uit en laat het minstens vijf minuten afkoelen voordat u benzine toevoegt. Maak de brandstofdop langzaam los.

Probeer in geval van een brand met benzine de vlam niet te doven als de motor-/brandstofschakelaar niet in de OFF (UIT) -stand staat. Het inbrengen van een blusser in een generator met een open brandstofschakelaar kan een explosiegevaar veroorzaken.

• Brandgevaar. Benzine is licht ontvlambaar. Voorzichtig behandelen.
• Gebruik benzine nooit als schoonmaakmiddel.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.
• Bewaar benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Houd benzine uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Bewaar alle containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare materialen of ontstekingsbronnen.
• Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
• Benzine heeft een kenmerkende geur, dit helpt om potentiële lekken snel op te sporen.
• Benzinedampen kunnen brand veroorzaken als ze worden ontstoken.
• Niet roken tijdens het hanteren van brandstof, het toevoegen van brandstof aan de generator of het legen van de gastank.
• Draag een veiligheidsbril tijdens het tanken.
• Voordat u brandstof aan de generator toevoegt, schakelt u het apparaat uit en laat u het minimaal vijf minuten afkoelen. Verplaats het apparaat indien nodig naar een vlakke ondergrond.
• Verwijder de brandstoftankdop niet wanneer de generator draait.
• Maak de brandstofdop langzaam los om de druk veilig te ontlasten, te voorkomen dat benzine rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaat brandstofdampen ontsteekt.
• Vul de benzinetank van de generator NOOIT verder dan de maximale vulring op het brandstoffilter. Door het benzineniveau op of onder de vulring te houden, is er ruimte voor uitzetting van de brandstof. Het te vol tanken van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Veeg gemorste vloeistoffen onmiddellijk op en laat de omgeving drogen voordat u de generator gebruikt. Probeer NOOIT gemorste brandstof te verbranden.
• Draai de brandstofdop goed vast nadat u benzine hebt toegevoegd.
• Dek de brandstofdop niet af terwijl de generator in bedrijf is. Het afdekken van de dop kan leiden tot motorstoringen of schade aan het product.
• Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u de brandstof aftapt.

BELANGRIJKE INFORMATIE OVER DE CO-SENSOR

De CO-sensor controleert de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofverbrandende bronnen die worden gebruikt in de omgeving waar de generator wordt gebruikt. Als de uitlaat van brandstofverbrandende gereedschappen bijvoorbeeld op een generator met een CO-sensor is gericht, kan er een uitschakeling worden geïnitieerd als gevolg van stijgende CO-waarden. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en leid alle extra brandstofverbrandende bronnen om koolmonoxide af te voeren van personeel en bewoonde gebouwen.

OPMERKING: Generatoren die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP (START/STOPPEN) -knop op het bedieningspaneel nadat er een automatische uitschakeling heeft plaatsgevonden.

Generatoren zijn bedoeld om buitenshuis te worden gebruikt, ver van bewoonde gebouwen en de uitlaat is van personeel en gebouwen af gericht. Bij misbruik en gebruik op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit en knippert het RODE indicatielampje om de gebruiker te waarschuwen dat er onveilige niveaus van koolmonoxide zijn.

Als de generator wordt uitgeschakeld en het RODE indicatielampje knippert, verlaat u onmiddellijk het gebied. Wacht tot het koolmonoxide is verdwenen en het RODE indicatielampje is uit voordat u terugkeert naar het getroffen gebied. Zodra het veilig is om terug te keren, leest u het actielabel voor verdere te nemen stappen. De CO-sensor VERVANGT GEEN koolmonoxidemelders. Installeer koolmonoxidemelder(s) op batterijen in uw huis.

Automatische uitschakeling, gepaard gaande met een knipperend ROOD licht in het CO-sensorgedeelte van het bedieningspaneel, is een indicatie dat de generator onjuist was geplaatst, waardoor koolmonoxide zich tot onveilige niveaus kon ophopen. Als u zich ziek, duizelig, zwak begint te voelen of koolmonoxidemelders in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. U kunt een koolmonoxidevergiftiging hebben.

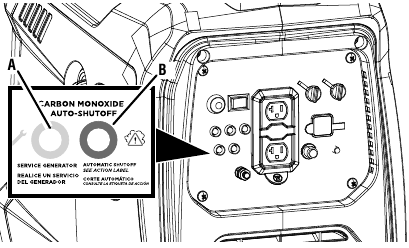

DE INDICATIELAMPJES VAN DE CO-SENSOR BEGRIJPEN

Zie figuur 4:

FIG. 4

1. Service Generator LED
2. Automatische uitschakel-LED

KLEUR	OMSCHRIJVING
ROOD	Er hebben zich onveilige niveaus van koolmonoxide rond de generator opgehoopt. Na het uitschakelen knippert het RODE indicatielampje in het CO-sensorcompartiment van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld omdat de koolmonoxideniveaus boven een veilige drempelwaarde zijn gestegen. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Wanneer het veilig is om dit te doen, verplaatst u de generator naar een open buitenruimte, ver weg van bewoonde ruimtes met de uitlaat afgericht. Zodra deze naar een veilige ruimte is verplaatst en het rode lampje uit is, kan de generator opnieuw worden gestart. Voer frisse lucht toe en ventileer de ruimte waar de generator is uitgeschakeld.
GEEL	Er is een storing in het CO-sensorsysteem opgetreden. Wanneer er een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO automatische uitschakelgebied van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een fout. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden gediagnosticeerd en gerepareerd door een erkend Westinghouse-servicecentrum.

VEILIGHEIDSLABELS EN -STICKERS

De volgende informatie staat op de labels en stickers van uw generator.

1. California Proposition 65
   Kanker en reproductieve schade -www.P65Warnings.ca.gov/product
2. Veiligheidssymbolen
3. Specificaties
4. Actielabel

Als er zich onveilige niveaus van koolmonoxide rond de generator ophopen, vindt er automatische uitschakeling plaats. Als het apparaat wordt uitgeschakeld, verlaat u onmiddellijk het gebied. Wanneer het veilig is om terug te keren, doet u het volgende:

• Verplaats de generator naar een open buitenruimte.
• Richt de uitlaat weg.
• Laat de generator niet in afgesloten ruimtes draaien (bijv. niet in huis of garage).
• Ga naar de frisse lucht.
• Zoek medische hulp als u zich ziek, duizelig of zwak voelt.
•
  Knoeien met de koolmonoxidesensor kan leiden tot een gevaarlijke situatie.

5. Uitlaatrichting
   Richt de uitlaat weg van lichaamsdelen en ontvlambare of brandbare materialen.
6. Heet oppervlak
   Niet aanraken.
7. Koolmonoxide

• Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaat van de generator bevat koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
• NOOIT gebruiken in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.

ELEKTRISCH

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.

Bekijk de Specificaties voor deze generator en noteer de lopende (continue) en piek- (start-) watts. Over het algemeen geldt: hoe hoger het wattage, hoe meer apparaten tegelijkertijd van stroom kunnen worden voorzien. Er moet rekening worden gehouden met de totale stroomvereisten van alle aangesloten apparaten. De stroomvereisten staan vaak vermeld op het gegevenslabel of typeplaatje van een apparaat.

De stroomvereisten bepalen:

• Kies de apparaten die u tegelijkertijd van stroom wilt voorzien.
• Noteer en tel de lopende (continue) watts van elk apparaat op. De generator moet continu deze hoeveelheid wattage produceren om de apparaten draaiende te houden.
• Noteer de piek- (start-) watts voor elk apparaat. Dit is de tijdelijke stroomstoot die nodig is om elektromotoren in sommige gereedschappen en apparaten te starten.
• Selecteer het apparaat met het hoogste piek- (start-) wattage. Tel de piek- (start-) watts voor dat apparaat op bij de totale lopende (continue) watts voor alle aangesloten apparaten om de totale piek-wattagevereiste voor de generator te bepalen.

OPMERKING: De totale piek-wattagevereiste gaat uit van het intermitterend starten van apparaten. Pas de schatting aan als apparaten tegelijkertijd het piekvermogen bereiken.

HET BEHEER VAN GENERATORVERMOGEN

Om de levensduur van de generator te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen. Koppel alle belastingen los voordat u de generator start. De veiligste manier om het generatorvermogen te beheren, is door belastingen opeenvolgend toe te voegen door het volgende te doen:

• Verwijder alle belastingen en start de generator zoals later in deze handleiding wordt beschreven.
• Sluit het grootste apparaat of toestel aan en start het. De stroomvereisten staan vaak vermeld op het gegevenslabel of typeplaatje van een apparaat.
• Laat de generatoruitvoer stabiliseren. Zodra deze stabiel is, zou de motor soepel moeten lopen en zou het apparaat correct moeten functioneren.
• Sluit het op een na grootste apparaat of toestel aan en start het.
• Laat de generatoruitvoer stabiliseren.
• Herhaal dit proces voor elke extra belasting.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks het huis binnenlopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis binnenloopt, wordt gebruikt om binnenartikelen van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in het huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, moet u ervoor zorgen dat de generator zich in een open buitenruimte bevindt, ver van bewoonde ruimtes, met de uitlaatopening naar buiten gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.

Voordat u een wisselstroomapparaat of netsnoer op de generator aansluit:

• Gebruik geaarde verlengkabels met 3 polen, gereedschap en apparaten, of dubbel geïsoleerd gereedschap en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of netsnoeren kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische waarde van het gereedschap of apparaat de nominale capaciteit van de generator of het gebruikte stopcontact niet overschrijdt.

LET OP
Overschrijd de capaciteit van het apparaat niet. Het overbelasten van de wattage- en/of ampèragecapaciteit van de generator kan aangesloten apparaten en cruciale generatorcomponenten beschadigen.

FORMAAT VAN DE VERLENGKABEL

Zorg ervoor dat uw verlengkabel de vereiste belasting kan dragen. Kabels die te klein zijn, kunnen een spanningsval veroorzaken die ervoor kan zorgen dat de kabel oververhit raakt of schade aan eigendommen veroorzaakt. Raadpleeg de richtlijnen van de kabel fabrikant voor het juiste formaat en de juiste lengte.

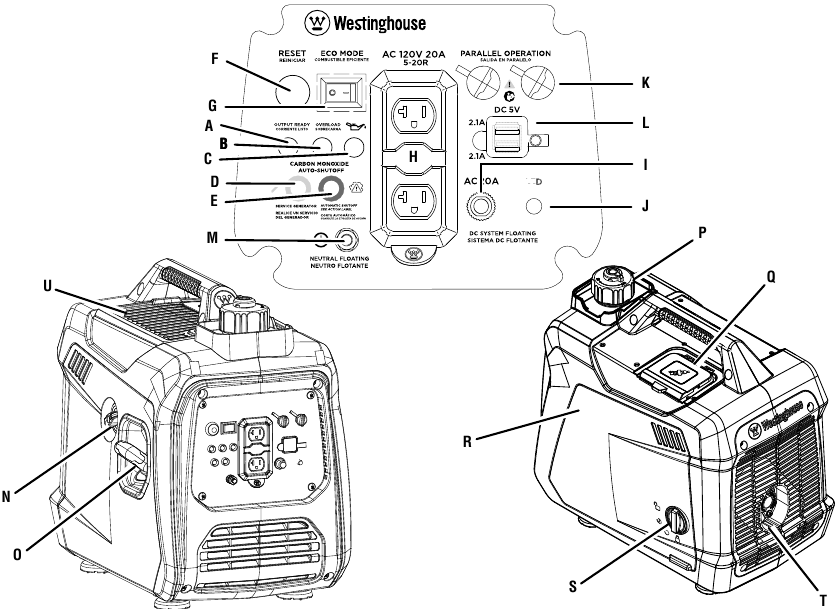

ONDERDELEN

AFB. 5

1. Output Ready LED
2. Overload LED
3. Low Oil LED
4. Service Generator LED
5. Automatic Shutoff LED
6. Reset Button
7. ECO Mode Switch
8. 120 Volt AC 20 Amp Receptacles
9. 20 Amp Circuit Breaker
10. LED light
11. Parallel Operation Outlets
12. USB Ports
13. Ground Terminal
14. Engine/Fuel Control Switch
15. Recoil Handle
16. Vented Fuel Cap
17. Spark Plug Service Door
18. Engine Service Cover
19. Lock Knob
20. Muffler/Spark Arrestor
21. Accessory Tray

UW GENERATOR BEGRIJPEN

(Zie afbeelding 5)

Om het risico op letsel en productfalen te verminderen, dient u de informatie in deze gebruikershandleiding en de informatie op de productetikettering te lezen en te begrijpen.

120 VOLT AC, 20 AMP STOPCONTACT

Dit apparaat heeft twee enkelfasige stopcontacten van 60 Hz die maximaal 20 ampère kunnen leveren.

ACCESSOIRESBAK

De accessoiresbak is ideaal voor het opbergen van mobiele telefoons, tablets en andere apparaten tijdens het opladen. Ga NIET in de buurt van de generator staan terwijl uw apparaat wordt opgeladen. Houd altijd een veilige afstand aan wanneer de generator in gebruik is.

STROOMONDERBREKER (20 AMP)

De 20 ampère stroomonderbreker beschermt apparaten en apparatuur die op het 120V-stopcontact zijn aangesloten tegen elektrische overbelasting.

CO-SENSORINDICATIE LAMPJES

De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas. Als toenemende CO-gasniveaus worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

ECO-MODUSSCHAKELAAR

De eco-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.

MOTOR-/BRANDSTOFCONTROLESCHAKELAAR

Draai de motor-/brandstofcontroleschakelaar om de choke in te stellen en de brandstoftoevoer te starten of te stoppen.

MOTORONDERHOUDS PANEEL

Draai aan de vergrendelknop om het deksel te ontgrendelen en te verwijderen om de olie, bougie en het luchtfilter te onderhouden.

BRANDSTOFTANK

De generator heeft een brandstoftank met een inhoud van 3 liter.

AARDKLEM

De aardklem wordt gebruikt om de generator extern te aarden.

LAAGOLIE-LED

Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet daalt, gaat de indicator voor een laag oliepeil branden en schakelt de generator de motor automatisch uit.

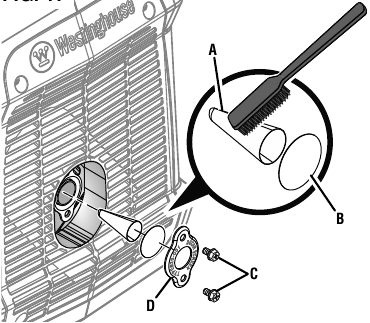

DEMPER EN VONKENVANGER

De vonkenvanger voorkomt dat er vonken uit de demper komen. Deze moet worden verwijderd voor onderhoud.

LET OP
De vonkenvanger is een veiligheidsvoorziening die voorkomt dat vonken de uitlaat verlaten en een brandgevaar veroorzaken. Op bepaalde locaties kan een vonkenvanger wettelijk verplicht zijn. Het is de verantwoordelijkheid van de gebruiker om alle lokale wet- en regelgeving met betrekking tot brandpreventievereisten te kennen en na te leven.

OLIEPEILSTOK

Draai de oliepeilstok los om het oliepeil te controleren en olie bij te vullen wanneer dat nodig is.

OUTPUT READY LED

Brandt wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.

OVERLOAD LED

Geeft aan dat de generator overbelast is.

OVERBELASTINGSRESET

De generator schakelt automatisch alle AC-uitgangen uit om de generator te beschermen bij overbelasting of als er een kortsluiting is in een aangesloten apparaat.

PARALLELLE BEDIENINGSSTOPCONTACTEN

Er kan een parallelkabel worden gebruikt om een compatibele Westinghouse-omvormergenerator aan te sluiten voor extra vermogen.

RECOIL HANDVAT

Gebruik het recoil handvat (en de motor-/brandstofcontroleschakelaar) om de generator te starten.

ONDERHOUDSKLEP BOUGIECONTACT

Til de onderhoudsklep van de bougie op om toegang te krijgen tot de bougie.

USB-POORTEN

USB-aansluiting met twee poorten van 5V/2.1A. Accepteert USB-stekkers van type A.

BRANDSTOFDOP MET ONTUCHTING

De brandstofdop heeft een ontluchting die kan worden geopend en gesloten. De ontluchting moet open zijn wanneer de motor draait en gesloten wanneer de motor is uitgeschakeld.

MONTAGE

INHOUD VAN DE DOOS VERWIJDEREN

Dit product vereist geen montage. Probeer dit product niet te gebruiken als het niet volledig is gemonteerd. Het gebruik van een onjuist gemonteerd product kan gevaarlijk zijn en kan leiden tot ernstig persoonlijk letsel.

• Verwijder en inspecteer de inhoud van de doos. Controleer of alle items in de MEEGELEVERDE LIJST aanwezig en onbeschadigd zijn.
• Recycle of verwijder de verpakkingsmaterialen op de juiste manier.

MEEGELEVERDE LIJST

Generator, motorolie (SAE 10W 30), trechter, bougiedopsleutel, parallelkabels, snelstartgids, gebruikershandleiding

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

Wijzig of modificeer dit product niet, tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeoorloofde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en kan uw garantie ongeldig maken.

OVERZICHT

Deze draagbare generator kan stroom leveren aan een breed scala aan artikelen, waaronder huishoudelijke apparaten, gereedschap voor op de werkplek, kampeeruitrusting, essentiële benodigdheden voor achterklepfeesten en nog veel meer.

LET OP: DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten of aan te zwengelen voordat deze op de juiste manier is onderhouden met de aanbevolen olie. Het niet toevoegen van motorolie voor het starten zal leiden tot ernstige motorschade die niet onder de garantie valt.

WERKING

Generatoruitlaat bevat hoge concentraties koolmonoxide (CO), een onzichtbaar, reukloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen. Gebruik generatoren ALLEEN buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN U BINNEN ENKELE MINUTEN DODEN.

• Correct gebruik - Gebruik generatoren ALLEEN buiten en in de windrichting, ver van ramen, deuren en ventilatieopeningen. Leid de uitlaatgassen ALTIJD weg van bewoonde ruimtes. Installeer ALTIJD koolmonoxidemelders op batterijen of koolmonoxidemelders met batterijback-up in woonruimtes.
  Zie Afbeelding 1.
• Onjuist gebruik - Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke hoeveelheden koolmonoxide zich ophopen. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie.
  Zie Afbeelding 2.

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan ONMIDDELLIJK naar de frisse lucht. Neem contact op met een arts. U heeft mogelijk een koolmonoxidevergiftiging.

Wijzig of modificeer dit product niet, tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeautoriseerde wijzigingen en het gebruik van incompatibele accessoires kan de unit beschadigen en uw garantie ongeldig maken.

LET OP
Onder bepaalde omstandigheden kan de National Electric Code vereisen dat de generator wordt geaard op een goedgekeurde aarde. Raadpleeg een gekwalificeerde elektricien om de aardingsvereisten te bepalen vóór de werking.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.

LET OP
Controleer de fysieke toestand van het product vóór elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen.

WEET HOE U UW GENERATOR VEILIG KUNT PLAATSEN EN BEDIENEN

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaatopeningen waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd rekening met de wind en de luchtstromen bij het plaatsen van de generator.

Gevaar voor elektrische schokken. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator nooit bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot een elektrische schok.

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ervoor zorgen dat de generator vuil opneemt dat de koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opslaat.

• Lees en begrijp alle veiligheidsinformatie voordat u de generator start.
• Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke hoeveelheden koolmonoxide zich ophopen. Koolmonoxide (CO), een onzichtbaar, reukloos en extreem giftig gas, KAN U BINNEN ENKELE MINUTEN DODEN.
• Gebruik de generator NIET achter in een SUV, camper, trailer, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie die geen adequate koeling van de generator en/of de uitlaatdemper mogelijk maakt. Het gebruik van de generator in afgesloten of gedeeltelijk afgesloten ruimtes zorgt ervoor dat gevaarlijke hoeveelheden CO zich ophopen.
• Bevat generatoren NIET tijdens de werking.
• Gebruik alleen BUITEN en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Centers for Disease Control and Prevention van het Amerikaanse ministerie van Volksgezondheid en Human Services. Uw specifieke huis en/of windomstandigheden vereisen mogelijk een grotere afstand.
• Gebruik de generator niet op een helling. De unit moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook als hij niet in werking is).
• De generator moet minstens 1,5 m (5 ft) afstand hebben van alle brandbare materialen.

KEN DE REGELGEVING VOOR HET GEBRUIK VAN DRAAGBARE GENERATOREN

Bedenk waar en hoe u uw generator wilt gebruiken, en maak uzelf vertrouwd met alle lokale, provinciale of federale verordeningen met betrekking tot uw beoogde gebruik. Het kan nodig zijn om contact op te nemen met een gekwalificeerde elektricien of een lokale overheidsinstantie voor een volledige lijst met vereisten.

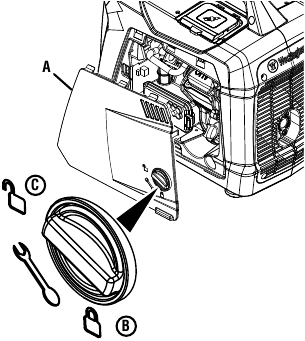

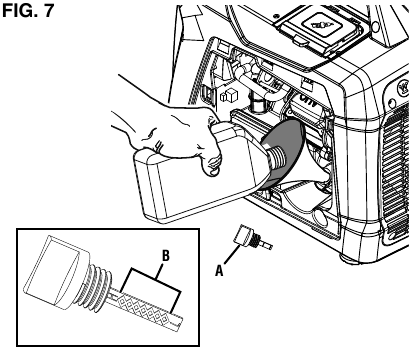

OLIE BIJVULLEN/OLIEPEIL CONTROLEREN

Zie Afbeeldingen 6 - 7:

AFB. 6

1. Servicedeksel motor
2. Vergrendelde positie
3. Ontgrendelde positie

1. Servicedeksel motor
2. Veilig werkbereik

Als uw product een aparte motorhandleiding heeft, negeer dan de informatie in dit gedeelte en volg de instructies in de motorhandleiding.

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten voordat hij op de juiste manier is onderhouden met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit ernstige motorschade veroorzaken die niet onder de garantie valt.

LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde oliesoorten kan ernstige motorschade veroorzaken die niet onder de garantie valt. De meegeleverde, aanbevolen oliesoort voor normaal gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator in extreme temperaturen gebruikt.

Aanbevolen motorolie type

OPMERKING: Controleer het motoroliepeil vóór elk gebruik of elke 8 bedrijfsuren.

• Schakel de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Draai de vergrendelingsknop naar de ontgrendelde positie.
• Verwijder het servicedeksel van de motor.
• Reinig het gebied rond de oliepeilstok.

Voor de eerste olievulling:

• Draai de oliepeilstok langzaam los en verwijder deze.
• Giet met behulp van de trechter de meegeleverde motorolie langzaam in het olievulgat. Stop regelmatig om ervoor te zorgen dat u niet te veel vult.

OPMERKING: Uw generator is functioneel getest in de fabriek en kan minimale restolie bevatten. Er is extra olie nodig om de unit te gebruiken. Niet te veel vullen.

• Plaats de oliepeilstok terug en draai deze vast.
• Installeer het servicedeksel van de motor en draai de vergrendelingsknop naar de vergrendelde positie om het te vergrendelen.

Om het oliepeil te controleren:

• Draai de oliepeilstok langzaam los en verwijder deze.
• Reinig de peilstok en plaats deze terug in het olievulgat. Draai de peilstok niet vast.
• Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
• Als het oliepeil laag is, voeg dan geleidelijk aan de aanbevolen motorolie toe en controleer opnieuw totdat het peil zich binnen het veilige werkbereik bevindt.
• Plaats de oliepeilstok terug en draai deze met de hand vast.
• Installeer het servicedeksel van de motor en draai de vergrendelingsknop naar de vergrendelde positie om het te vergrendelen.

BENZINEVEREISTEN

LET OP
Gebruik geen E15- of E85-brandstof in dit product. Motor- of apparatuurschade veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

• Gebruik ALTIJD SCHONE, VERSE, loodvrije benzine (87-93 octaan)E85 E15 in deze unit. Gebruik NOOIT OUDE, VEROUDERDE of VERVUILDE benzine.

• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; niet-ethanolbrandstof wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN gasoliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van brandstof en helpt voorkomen dat zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.

Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator van brandstof voorziet. Laat de generator vijf minuten draaien om de stabilisator het hele brandstofsysteem te laten behandelen.

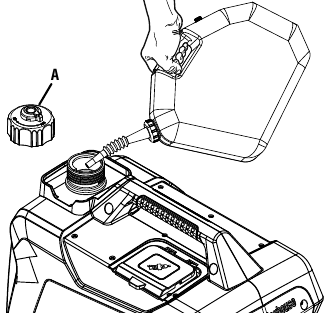

BENZINE BIJVULLEN

Zie Afbeelding 8:

AFB. 8

1. Geventileerde brandstofdop

Brand- en explosiegevaar. Verwijder nooit de brandstofdop en tank de generator niet bij terwijl de motor draait. Rook niet en veroorzaak geen vonken tijdens het tanken. Schakel altijd de motor uit en laat de generator minstens vijf minuten afkoelen voordat u gaat tanken.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode maximale vulring op het brandstofscherm. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat een brand- of explosiegevaar oplevert.

Gebruik nooit een benzinecontainer, benzinetank of een ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon en in goede staat is om verontreiniging van het brandstofsysteem te voorkomen.

• Schakel de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte. Tank NIET binnenshuis.
• Reinig het gebied rond de brandstofdop en verwijder de dop langzaam.
• Voeg langzaam de aanbevolen brandstof toe. Niet te veel vullen.
  OPMERKING: Het benzinepeil mag NIET hoger zijn dan de rode maximale vulring op het brandstofscherm.
• Installeer de brandstofdop. Stevig vastdraaien.
• Ruim eventueel gemorste brandstof op.
• Verwijder u op minstens 9 m (30 ft) afstand van het tankgebied voordat u de motor opnieuw start.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Reinig het brandstoffilterscherm van vuil voor en na elke tankbeurt. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

AFB. 9

1. Geventileerde brandstofdop
2. Maximale vullijn
3. Filterscherm

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd voor elke 1000 voet hoogteverschil vanaf zeeniveau.

Aanpassing voor grote hoogte is vereist voor gebruik op hoogten boven 5.000 ft. (1524 m). Gebruik zonder deze aanpassing veroorzaakt verminderde prestaties, verhoogd brandstofverbruik en verhoogde emissies.

LET OP
Gebruik de generator NIET op hoogten onder 2.000 ft. (762 m) met de kit voor grote hoogte geïnstalleerd. Er kan motorschade optreden.

INLOOPERIODE

Voor een juiste inloop mag u tijdens de eerste vijf bedrijfsuren niet meer dan 50% van het nominale bedrijfsvermogen overschrijden.
Gebruik de meegeleverde olie tot de eerste aanbevolen olieverversing. Gebruik geen volledig synthetische olie tijdens de inloopperiode. Volledig synthetische olie kan een goede inloop en zitting van de zuigerveren verhinderen.
Varieer de belasting af en toe om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen zetten.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte plaats staat.
• De generator op een droge, vlakke en waterpas ondergrond staat.
• De olie- en brandstofniveaus zich binnen het veilige werkbereik bevinden.
• Alle belastingen zijn losgekoppeld van de contactdozen op het bedieningspaneel.
• De ECO-modusschakelaar in de OFF (uit) stand staat.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens het gebruik.

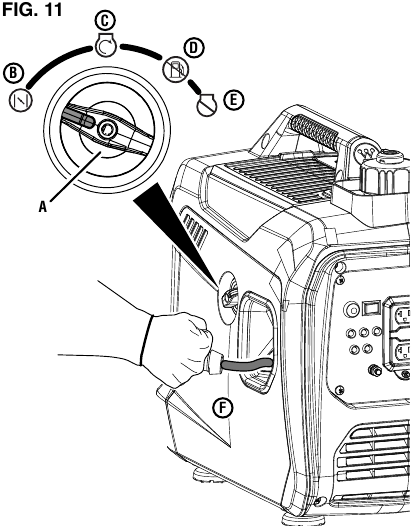

DE GENERATOR STARTEN

Zie Afbeeldingen 10 - 11:

AFB. 10

1. Ontluchtingsknop
2. Aan
3. Uit

1. Motor-/brandstofregelschakelaar
2. Choke
3. Lopen
4. Benzine UIT
5. UIT
6. Trek aan de trekstarter

• Plaats de generator op een veilige, geschikte plaats.
• Koppel alle belastingen los.
• Zorg ervoor dat de ECO-modusschakelaar in de OFF (uit) stand staat.
• Controleer de olie- en brandstofniveaus. Voeg indien nodig brandstof of olie toe zoals eerder beschreven.
• Draai de ontluchtingsknop op de brandstofdop naar de ON (aan) stand.
• Zet voor een koude start de motor-/brandstofregelschakelaar in de CHOKE (choke) stand.
  OPMERKING: Als u de generator opnieuw start, zet dan de motor-/brandstofregelschakelaar in de RUN (lopen) stand.
• Pak de trekstarter stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt. Trek op dit punt de trekstarter snel weg van de generator totdat de motor start.
  OPMERKING: Laat de trekstarter na het starten van het apparaat voorzichtig terug op zijn plaats zakken. Laat hem niet tegen het apparaat terugklappen. Tijdens het eerste starten kunnen er extra rukken nodig zijn om de brandstofpomp te vullen.
• Nadat de motor is gestart, zet u de motor-/brandstofregelschakelaar in de RUN (lopen) stand.
• Wanneer de OUTPUT READY (uitgang gereed) LED oplicht, kunt u veilig belastingen aansluiten op de contactdozen op het bedieningspaneel.

OPMERKING: Controleer of alle apparaten zijn uitgeschakeld voordat u ze op de generator aansluit.

OPMERKING: Zorg ervoor dat de wattagevereisten voor alle aangesloten apparaten overeenkomen met de mogelijkheden van uw generator.

• Sluit het grootste apparaat aan en start het.
• Laat het generatorvermogen stabiliseren. Zodra het stabiel is, moet de motor soepel lopen en het apparaat goed functioneren.
• Sluit het op een na grootste apparaat aan en start het.
• Laat het generatorvermogen stabiliseren.
• Herhaal dit proces voor elke extra belasting.

DE GENERATOR STOPPEN

Zie Afbeeldingen 10 - 11.

• Verwijder alle aangesloten belastingen van de contactdozen op het bedieningspaneel.
• Laat de generator "onbelast" draaien om de temperatuur van de motor en de alternator te verlagen en te stabiliseren.
• Zet de motor-/brandstofregelschakelaar in de OFF (uit) stand
• Draai de ontluchtingsknop op de brandstofdop naar de OFF (uit) stand.

Om het apparaat snel te stoppen in een noodgeval:

• Zet de motor-/brandstofregelschakelaar in de OFF (uit) stand

PARALLELLE WERKING

Zie Afbeelding 12:

1. ECO-modusschakelaar
2. Resetknop
3. Output Ready (uitgang gereed) LED
4. Overbelasting LED
5. Lage olie LED

Parallelle werking geeft u de mogelijkheid om een andere compatibele Westinghouse inverter generator aan te sluiten voor een gecombineerd lopend en piekvermogen.

Brand- en elektrocutiegevaar. Sluit de parallelle kabelnooit aan of los wanneer een generator draait. Het niet naleven van deze regel kan leiden tot ernstig persoonlijk letsel of de dood.

Een correcte aansluiting van de kabels is erg belangrijk wanneer de generatoren worden gebruikt met een transferschakelaar om stroom te leveren aan een gebouw. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, waaronder de generatoren, te voorkomen, mag u niet proberen een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde transferschakelaar te gebruiken.

LET OP
Aansluiten op een generator die niet compatibel is, kan een lage spanningsuitgang veroorzaken die gereedschap en apparaten die door de generator worden aangedreven, kan beschadigen.

Gebruik alleen de Westinghouse 120V parallelle kabelkit die bij uw generator is geleverd. Kabels van derden hebben mogelijk niet de mogelijkheid om de verhoogde spanning te voeren. Als er schade of verlies optreedt aan uw kabels, neem dan contact op met de klantenservice van Westinghouse voor een vervanging.

OPMERKING: Zorg ervoor dat beide units zijn uitgeschakeld en dat er geen apparaten zijn aangesloten op de stopcontacten.

LET OP
Rangschik de generatoren in een "V"-vorm zodat de warmte van de uitlaat veilig kan ontsnappen. De uitlaatwarmte van de ene unit kan de plastic behuizing van de andere unit verkleuren of smelten als deze te dicht bij elkaar zijn geplaatst.

Om de parallelle kabel te installeren:

• Steek het kabeluiteinde in een van de parallelle poorten op de eerste unit. Steek het andere uiteinde van dezelfde kabel in de overeenkomstige poort op de tweede unit.
• Herhaal de stappen met de andere kabel.

OPMERKING: Het is belangrijk om beide uiteinden van de kabel op dezelfde poorten van beide generatoren aan te sluiten. Zorg ervoor dat dezelfde kabeluiteinden zijn aangesloten op dezelfde poort op elke generator voordat u de generatoren start.

Start één generator tegelijk. Wacht tot de eerste unit stabiel stationair draait voordat u de tweede unit start. Sluit één apparaat tegelijk aan en laat de unit stabiliseren voordat u het volgende apparaat aansluit.

Om de parallelle kabel te verwijderen:

• Verwijder alle apparaten uit de stopcontacten van de generator.
• Schakel beide aangesloten generatoren uit.
• Verwijder de parallelle kabeluiteinden uit de generatorpoorten.

LAGE OLIE-INDICATOR

Zie Afbeelding 12.

De LOW OIL (lage olie) LED op het bedieningspaneel licht op wanneer de unit een laag oliepeil heeft of geen olie meer heeft. De generator start niet wanneer de indicator brandt. Om de normale werking te hervatten, voegt u motorolie toe zoals eerder in dit gedeelte is beschreven. Probeer de motor niet te starten of te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie.

ECO-MODUS

Zie Afbeelding 12.

LET OP
Start de generator altijd met de ECO-modusschakelaar in de OFF (uit) stand. Laat het motortoerental stabiliseren en de OUTPUT READY (uitgang gereed) LED oplichten voordat u de ECO-modusschakelaar in de ON (aan) stand zet.

LET OP
Gebruik de ECO-modus niet in parallelle werking met een andere Westinghouse inverter generator.

De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
Zet de ECO-modus AAN bij het voeden van kleine apparaten met continue belastingen, zoals een computer of elektrisch licht.
Zet de ECO-modus UIT bij het voeden van grote stootbelastingen, zoals een airconditioner of elektrische pomp.
Om de ECO-modus in te schakelen, controleert u of de OUTPUT READY (uitgang gereed) LED brandt en drukt u vervolgens de schakelaar in de ON (aan) stand. Als er geen belasting aanwezig is, daalt het generator-RPM naar de stationaire snelheid. De generator detecteert belastingen zodra ze worden toegepast en verhoogt het motortoerental.

Om de generator op maximaal vermogen en RPM te laten draaien, drukt u de ECO-modusschakelaar in de OFF (uit) stand.

OVERBELASTINGSRESET

Zie Afbeelding 12.

Overbelast de generator niet. Als de generator een overbelastingssituatie nadert of heeft bereikt, gaat de OVERLOAD (overbelasting) LED op het bedieningspaneel branden.

Als de generator bijna overbelast is, knippert de OVERLOAD (overbelasting) LED. Schakel een of meer aangesloten apparaten uit en verwijder ze om de belasting te verminderen en de normale werking te hervatten. Als de belasting niet wordt verminderd, bereikt de unit een overbelastingssituatie. Om de levensduur van de generator te verlengen, vermijdt u het draaien van de unit in de buurt van de capaciteit.

Als de generator overbelast is of als er een kortsluiting is in een aangesloten apparaat, gaat de OVERLOAD (overbelasting) LED continu branden en wordt de unit automatisch losgekoppeld van de belasting. De motor blijft draaien, maar er is geen elektrische output.

Om de elektrische output na een overbelasting te herstellen:

• Verwijder alle aangesloten belastingen van de contactdozen op het bedieningspaneel.
• Druk op de RESET (reset) knop op het bedieningspaneel totdat de OVERLOAD (overbelasting) LED uitgaat en de OUTPUT READY (uitgang gereed) LED gaat branden.
• Reset de stroomonderbreker(s) indien geactiveerd.
• Controleer of de beoogde lopende en stootbelastingen de capaciteit van de generator niet overschrijden.
• Sluit de elektrische belastingen achtereenvolgens opnieuw aan en laat de generator stabiliseren nadat elke belasting is aangesloten.

STROOMONDERBREKERS

Zie Afbeelding 13:

AFB. 13

1. 20 ampère stroomonderbreker
2. Parallelle werking stopcontacten
3. USB-poorten

De 20 ampère stroomonderbreker beschermt apparaten en apparatuur die zijn aangesloten op het 120V-stopcontact tegen elektrische overbelasting. De hoofdstroomonderbreker beschermt de generator tegen overbelasting tijdens parallelle werking. Als een stroomonderbreker wordt geactiveerd, schakelt u het aangesloten apparaat uit, verwijdert u het uit de poort of het stopcontact en drukt u op de stroomonderbreker om te resetten.

USB-POORTEN

Zie Afbeelding 13.

Gebruik de USB-poorten en USB-kabels (niet meegeleverd) om USB-compatibele apparaten zoals telefoons, tablets en luidsprekers op te laden (tot 2,1 ampère).

OPMERKING: De USB-poorten zijn alleen ontworpen om op te laden en hebben geen mogelijkheden voor gegevensoverdracht of communicatie.

VERVOER

• Schakel de generator uit.
• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep van de generator om het apparaat op te tillen of om lastbeperkingen zoals touwen of sjorbanden te bevestigen. Probeer de generator NIET op te tillen of vast te zetten door vast te houden aan andere onderdelen.
• Houd het apparaat tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voor transport.

Brandgevaar. Kantel de generator NIET en plaats hem niet op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

Per ongeluk opstarten. Koppel de bougiestekker los (zie afbeelding 18) van de bougie wanneer u onderhoud aan de generator uitvoert.

Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangingsonderdelen. Het gebruik van een verkeerd of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.

Laat hete onderdelen 30 minuten afkoelen voordat u een onderhoudsprocedure uitvoert.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.

LET OP
Controleer de fysieke toestand van het product voor elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem voor vervangingsonderdelen of assistentie contact op met onze klantenservice.

Om de levensduur van dit product te verlengen, dient u de onderhoudsinstructies in dit gedeelte te volgen. Neem contact op met de klantenservice voordat u onderhoud uitvoert aan onderdelen die onder de terugroepactie of garantie vallen.

DE GENERATOR REINIGEN

Bewaar of gebruik uw generator niet in een vuile, stoffige of corrosieve omgeving. Zorg ervoor dat er geen vreemde materialen en vuil de ventilatieopeningen van het apparaat verstoppen.
Reinig de generator NOOIT met een tuinslang. Water kan het brandstofsysteem en de elektrische componenten van de generator beschadigen. Als het apparaat moet worden gereinigd, gebruik dan een zachte borstel en een vochtige doek om de buitenkant schoon te maken en gebruik perslucht met lage druk (niet meer dan 25 psi) om de ventilatieopeningen schoon te maken.
Gebruik nooit benzine als reinigingsmiddel.

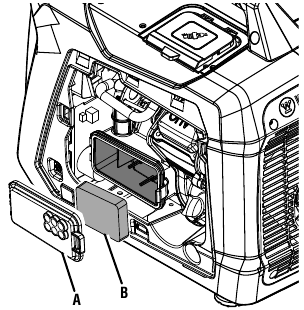

HET LUCHTFILTER REINIGEN/VERVANGEN

Zie afbeelding 14:

AFB. 14

1. Luchtfilterdeksel
2. Luchtfilter

Houd het luchtfilter schoon. Een vuil luchtfilter kan slechte prestaties veroorzaken en de levensduur van het product verkorten. Gebruik de generator NOOIT zonder een geplaatst luchtfilter.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Draai de vergrendelingsknop naar de ontgrendelde positie.
• Verwijder de motoronderhoudsafdekking.
• Druk voorzichtig op de vergrendeling aan de zijkant van het luchtfilterdeksel en verwijder het deksel.
• Verwijder het luchtfilter uit de luchtfilterbehuizing en plaats het in een geschikte reinigingsbak. Vervang het luchtfilter als het beschadigd is.
  OPMERKING: Het luchtfilter kan bedekt zijn met olie. Gebruik een geschikte bak.
• Was het luchtfilter door het filter onder te dompelen in een oplossing van huishoudelijk wasmiddel en warm water. Knijp langzaam in het filter om het grondig te reinigen.
  LET OP
  Draai of scheur het luchtfilter NIET tijdens het reinigen of drogen. Oefen alleen langzaam maar stevig knijpende bewegingen uit.
• Spoel het luchtfilter door het onder te dompelen in schoon water en langzaam te knijpen. Laat het filter volledig drogen.
  LET OP
  Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
• Dompel het luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter is achtergebleven.
• Installeer het luchtfilter in de luchtfilterbehuizing en installeer het luchtfilterdeksel terug.
• Installeer de motoronderhoudsafdekking en draai de vergrendelingsknop naar de vergrendelde positie om deze vast te zetten.

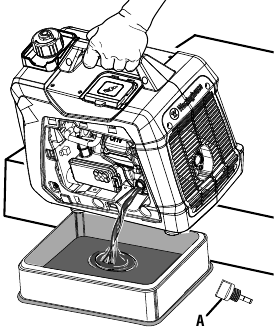

DE MOTOROLIE VERVERSEN

Zie afbeelding 15:

AFB. 15

1. Oliepeilstok

Voor optimale prestaties dient u de motorolie te verversen volgens de getallen die in het onderhoudsschema of de motorhandleiding (indien van toepassing) staan vermeld. Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, dient u de olie vaker te verversen.

OPMERKING: Ververs de olie terwijl de motor warm is, maar niet heet. Warme motorolie loopt sneller en grondiger weg dan koud smeermiddel. Contact met heet smeermiddel veroorzaakt ernstige brandwonden.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Draai de vergrendelingsknop naar de ontgrendelde positie.
• Verwijder de motoronderhoudsafdekking.
• Maak het gebied rond de oliepeilstok schoon.
• Draai de oliepeilstok langzaam los en verwijder deze.
• Plaats een oliepan (of geschikte bak) onder het olievul-/aftapgat.
• Kantel de generator om de olie af te tappen.
• Nadat de olie volledig is afgetapt, plaatst u de generator in een rechtopstaande positie.
• Vul de olie bij zoals beschreven in het gedeelte Gebruik.
• Plaats de oliepeilstok terug en draai deze met de hand vast.
• Ruim gemorste olie op.
• Installeer de motoronderhoudsafdekking en draai de vergrendelingsknop naar de vergrendelde positie om deze vast te zetten.

DE BOUGIE REINIGEN/VERVANGEN

Zie afbeelding 16:

AFB. 16

1. Bougie
2. Bougiestekker
3. Isolator
4. Elektrode

LET OP
Gebruik ALTIJD de Westinghouse OEM of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot een onregelmatige stationaire loop, storingen of kan voorkomen dat de motor start.

Zorg ervoor dat de bougie schoon is en de juiste opening heeft. Om uw bougie te reinigen of te vervangen:

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Til de onderhoudsklep van de bougie op om toegang te krijgen tot het bougiegebied.
• Verwijder de bougiestekker door de bougiestekker stevig recht van de motor af te trekken.
• Maak het gebied rond de bougie schoon.
• Verwijder de bougie met de meegeleverde bougiedopsleutel.
  LET OP
  Oefen nooit een zijdelingse belasting uit en beweeg de bougie niet zijwaarts bij het verwijderen van de bougie.
• Inspecteer de bougie. Vervang deze als de elektroden putten vertonen, verbrand zijn of als de isolator gebarsten is. Gebruik alleen een aanbevolen vervangende bougie.
• Meet de elektrodeafstand van de bougie met een draadtype voelermaat. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen.
  Bougieafstand: 0,024 - 0,032 inch (0,60 - 0,80 mm)
• Installeer de bougie voorzichtig met de hand vast en draai vervolgens nog 3/8 tot 1/2 slag verder met de bougiesleutel.
• Installeer de bougiestekker en sluit de onderhoudsklep van de bougie.

DE VONKENVANGER REINIGEN

Zie afbeelding 17:

AFB. 17

1. Vonkenvanger
2. Scherm
3. Schroeven
4. Beugel

Controleer en reinig de vonkenvanger volgens de getallen die in het onderhoudsschema of de motorhandleiding (indien van toepassing) staan vermeld. Het niet reinigen van de vonkenvanger zal leiden tot verminderde motorprestaties.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder de twee schroeven waarmee de vonkenvangerbeugel is bevestigd.
• Verwijder de beugel, het scherm en de vonkenvanger van de generator.
• Reinig het scherm en de vonkenvanger voorzichtig met een staalborstel.
• Installeer de vonkenvanger, het scherm en de beugel terug. Draai de schroeven stevig vast.

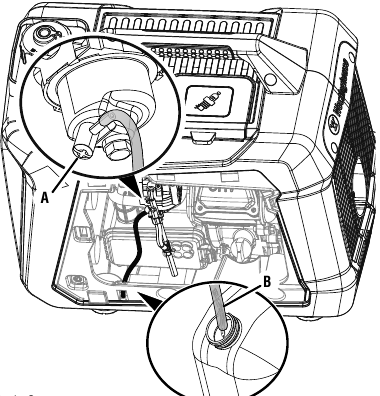

DE BRANDSTOFTANK EN DE VLOTTERBAK VAN DE CARBURATEUR LEEGMAKEN

Zie Afbeeldingen 18 - 20:

AFB. 18

1. Aftapschroef
2. Aftapslang

AFB. 19

1. Benzine UIT

AFB. 20

Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.

Zelfs goed gestabiliseerde brandstof kan residu achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat u de vlotterbak leeglopen om ophoping van gom en vernis in de carburateur te voorkomen. Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen om brandstofscheiding, bederf en afzettingen in het brandstofsysteem te voorkomen.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.

Om de vlotterbak leeg te maken:

• Zet de motor-/brandstofregelschakelaar in de GASOLINE OFF (BENZINE UIT) stand.
• Verwijder de onderhoudskap van de motor.
• Zoek de aftapslang die uit de onderkant van de vlotterbak van de carburateur komt.
• Plaats het onderste uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
• Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.
• Leid de aftapslang tussen de luchtfilterbehuizing en de onderhoudskap van de motor door. Plaats de onderhoudskap van de motor.

Om de vlotterbak droog te laten draaien:

• Start de generator zoals eerder beschreven.
• Nadat de motor is gestart, zet u de motor-/brandstofregelschakelaar in de GASOLINE OFF (BENZINE UIT) stand.
• Laat de generator draaien totdat de brandstof in de carburateur op is en de motor stopt.
• Zet de motor-/brandstofregelschakelaar in de OFF (UIT) stand.

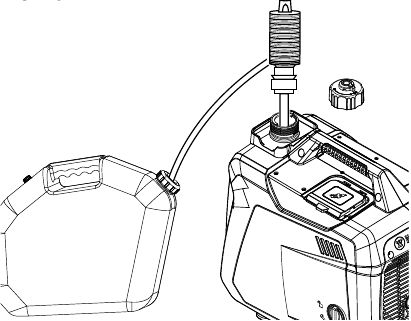

Om de brandstoftank leeg te maken:

LET OP
Om schade aan het apparaat te voorkomen, moet u de motorolie aftappen voordat u de brandstoftank leegmaakt. Zie De motorolie vervangen voor details.

• Zet de motor-/brandstofregelschakelaar in de OFF (UIT) stand.
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
• Gebruik een in de handel verkrijgbare benzinehandpomp (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te zuigen. Gebruik GEEN elektrische pomp.

OPMERKING: De brandstoftank kan ook worden leeggemaakt met behulp van de aftapschroef en de aftapslang van de carburateur, zoals eerder beschreven. Houd de motor-/brandstofregelschakelaar in de OFF (UIT) stand, zodat de brandstof van de tank door de carburateur kan stromen.

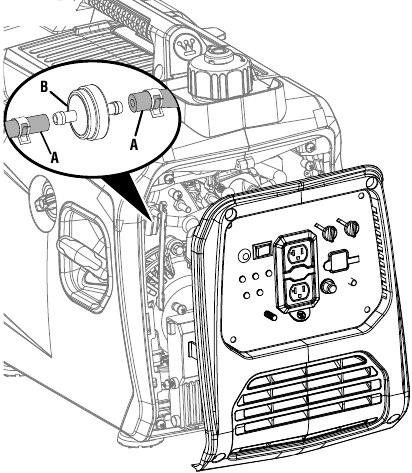

DE BRANDSTOFFILTER VERVANGEN

Zie Afbeelding 21:

AFB. 21

1. Brandstofleiding
2. Brandstoffilter

Na verloop van tijd kan de brandstoffilter vuil of verstopt raken. Om het risico op motorstoringen te verminderen, vervangt u de brandstoffilter volgens de cijfers die zijn opgegeven in het onderhoudsschema of de motorhandleiding (indien van toepassing).

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Maak de brandstoftank leeg zoals eerder beschreven.
• Verwijder de schroeven waarmee het bedieningspaneel is bevestigd.
• Verwijder het bedieningspaneel.
• Zoek de brandstoffilter en noteer de richting van de filter.
• Knijp met een tang in de brandstofleidingklemmen en schuif de brandstofleidingen van de filter weg.
• Installeer de brandstofleidingen op de nieuwe filter. Zorg ervoor dat de brandstoffilter correct is gericht.
• Plaats de bediening terug en draai de schroeven goed vast.

DE KLEPSPeling CONTROLEREN/AFSTELLEN

Zie Afbeeldingen 22 - 23:

AFB. 22

1. Klepdeksel
2. Bout
3. Pakking

AFB. 23

1. Stelschroef
2. Borgmoer
3. Voelermaat
4. Tuimelaar
5. Kleppensteel
6. Duwstang

LET OP
Het controleren en afstellen van de klepspeling moet worden gedaan wanneer de motor koud is.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
• Verwijder de bougie, zodat de motor gemakkelijker kan worden gedraaid.
• Trek aan de terugslaghendel om de motor naar het bovenste dode punt (BDP) te draaien. Kijk door het bougiegat; de zuiger moet zich bovenaan bevinden (beide kleppen zijn gesloten).
• Beide tuimelaars moeten los zitten bij BDP bij de compressieslag. Als dit niet het geval is, draai de motor 360°.
• Steek een voelermaat tussen de tuimelaar en de kleppensteel om de klepspeling te meten.

	Inlaatklep	Uitlaatklep
Klepspeling	0,0031 – 0,0047 inch (0,08 – 0,12 mm)	0,0051 – 0,0067 inch (0,13 – 0,17 mm)
Koppel	8-12 Nm	8-12 Nm

• Als een aanpassing nodig is, draait u de borgmoer los.
• Schuif de juiste voelermaat tussen de tuimelaar en de kleppensteel.
• Draai de stelschroef op de duwstang vast om de gespecificeerde speling te verkrijgen
  OPMERKING: U moet kunnen voelen dat de tuimelaar de voelermaat raakt.
• Houd de stelschroef op zijn plaats en draai de moer vast.
  Koppel: 106 inch-pound (12 Nm)
• Controleer de klepspeling opnieuw.
• Als er geen verdere aanpassingen nodig zijn, voert u deze procedure uit op de andere klep.
• Als u klaar bent, installeert u de pakking, het tuimelaardeksel en de bougie.

OPSLAG

Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. Houd het apparaat rechtop. Bewaar de generator niet op zijn kant. Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes, uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.

LET OP
Benzine die slechts 30 dagen is opgeslagen, kan verslechteren en gom-, vernis- en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor veroorzaken. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor na een langere opslagperiode mogelijk niet meer start. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Volledig gebruik van brandstofstabilisator wordt aanbevolen. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventuele resten van de koelopeningen van de uitlaatdemper.
2 tot 6 maanden	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventuele resten van de koelopeningen van de uitlaatdemper. Maak de vlotterbak van de carburateur leeg. (Bewaar benzine in een goedgekeurde benzinecontainer of voer deze af volgens de staats- en lokale voorschriften.)
6 maanden of langer	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventuele resten van de koelopeningen van de uitlaatdemper. Maak de vlotterbak van de carburateur en de brandstoftank leeg. (Bewaar benzine in een goedgekeurde benzinecontainer of voer deze af volgens de staats- en lokale voorschriften.) Doe een eetlepel motorolie in de bougiecilinder. Trek voorzichtig aan de terugslaghendel om de motor langzaam te draaien en het smeermiddel te verdelen. Installeer de bougie opnieuw. Vervang de motorolie.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Meer frequente service is vereist bij gebruik in ongunstige omstandigheden zoals hieronder vermeld.

OPMERKING: Als uw product een afzonderlijke motorhandleiding heeft, negeer dan de informatie in deze tabel en volg de instructies in de motorhandleiding.

	Voor elk gebruik	Na de eerste 25 uur of de eerste maand	Na 50 uur of elke zes maanden	Na 100 uur of elke zes maanden	Na 300 uur of elk jaar
Controleer motorolie	X
Motorolie verversen1		X	X
Luchtfilter reinigen2			X
Vonkenvanger inspecteren/reinigen				X
Bougie inspecteren/reinigen				X
Klepspeling inspecteren/afstellen3				X
Bougie vervangen					X
Luchtfilter vervangen					X
Brandstoffilter vervangen				X
1 Vervang de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen. 2 Reinig vaker bij vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd. 3 Aanbevolen service die moet worden uitgevoerd door een erkende Westinghouse-servicevertegenwoordiger.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start, maar valt daarna uit	Brandstofniveau is laag of leeg.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde benzine.	Tap de brandstoftank leeg. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse via 1-855-944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Oude benzine, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de brandstoftank leeg. Tank bij met verse benzine.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse via 1-855-944-3571.
Motor start niet	Geen brandstof.	Tank bij.
	Oude benzine, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de benzinetank leeg. Tank bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft generator gestopt.	Als de LOW OIL LED brandt, zet dan de motor-/brandstofregelschakelaar in de OFF (UIT) stand. Vul motorolie bij.
	Bougie nat met brandstof (verdronken motor).	Wacht vijf minuten. Zet de motor-/brandstofregelschakelaar in de OFF (UIT) stand. Trek meerdere keren snel aan het startkoord. Als de generator niet start, verwijder dan de bougie en droog deze af.
	Bougie defect, vervuild of onjuist afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse via 1-855-944-3571.
	CO-sensor verwijderd of aangepast.	Breng terug naar de oorspronkelijke configuratie.
	CO-sensor geactiveerd of systeemfout opgetreden.	Verplaats de generator / Neem gratis contact op met de klantenservice van Westinghouse via 1-855-944-3571.
Motor loopt onregelmatig of valt weg bij belasting	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel sommige apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse via 1-855-944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED is UIT en OVERLOAD LED is AAN.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse via 1-855-944-3571.

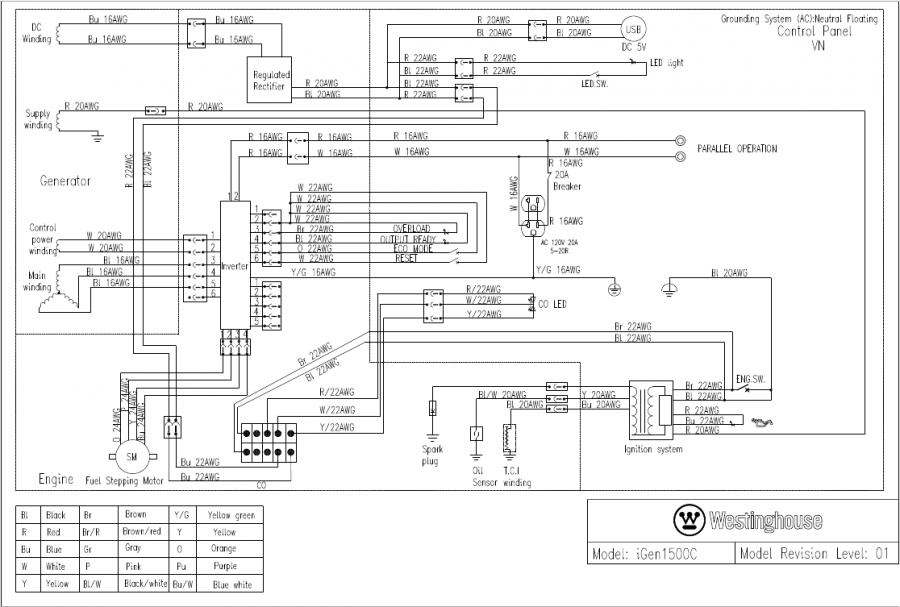

SCHEMA'S

Service Hotline: (855) 944-3571 777

www.WestinghouseOutdoorPower.com

Referenties

• http://www.p65warnings.ca.gov
• Warranty Registration | Westinghouse Outdoor Equipment
• http://www.p65warnings.ca.gov/product
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen1500c - Handleiding invertergenerator

Beschikbare talen
