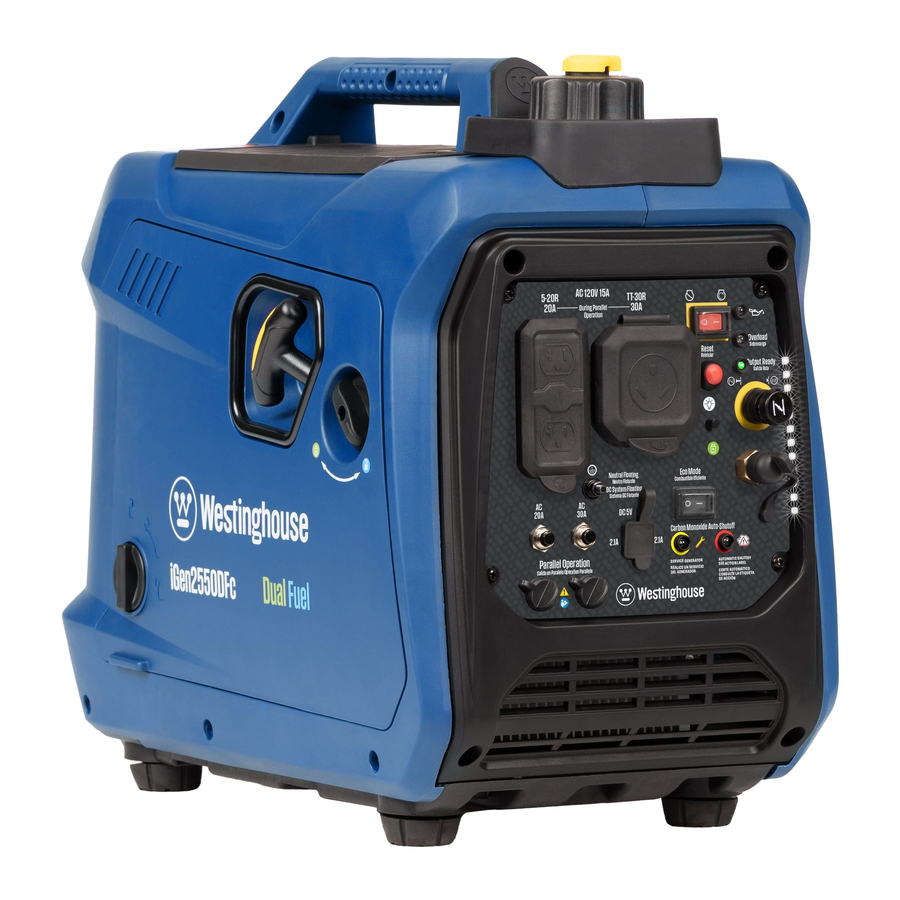

Westinghouse iGen2550DFc - Handleiding omvormergenerator

INLEIDING

Het bedienen, onderhouden en servicen van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van motoren, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, moet u inademen van uitlaatgassen vermijden en handschoenen dragen of uw handen regelmatig wassen bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

PRODUCTREGISTRATIE

Voor probleemloze garantiedekking is het belangrijk om uw Westinghouse-product te registreren. U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos zit.
• Uw product online registreren op: wpowereq.com/pages/warranty-registration
• De bovenstaande QR-code scannen met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie verzenden naar:
  Westinghouse Outdoor Power
  Warranty registration (Garantieregistratie)
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor probleemloze garantiedekking.

SPECIFICATIES

AC Voltage	120V
Power (Running)	Gasoline 1900W (Benzine 1900W) Propane 1700W (Propaan 1700W)
Power (Peak)	Gasoline 2550W (Benzine 2550W) Propane 2300W (Propaan 2300W)
AC Current	15.8A
DC Voltage	5V
DC Current	two 2.1A (twee 2.1A)
Frequency	60 Hz
Phase	Single (Enkel)
RPM	5000
Power Factor	1.0
Insulation Class	F
Maximum Ambient Temperature	104°F (40°C)
Fuel Type	Unleaded gasoline (87 – 93 Octane) (Ongelode benzine (87-93 Octaan)) Do not use E15 or E85 fuel in this product.
Fuel Capacity	1.11 gallons (4.2 liters) (1,11 gallon (4,2 liter))
Oil Capacity	0.37 quarts (0.35 liters) (0,37 quart (0,35 liter))

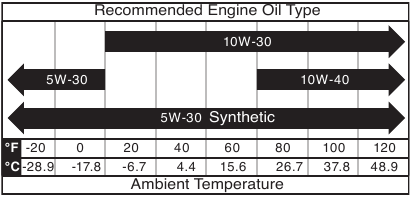

Oil Type	SAE 10W–30
Spark Plug	E6RTC
Spark Plug Gap	0.024 - 0.032 in. (0.60 - 0.80 mm) (0,024 - 0,032 inch (0,60 - 0,80 mm))
Valve Intake Clearance	0.0031 – 0.0047 in. (0.08 – 0.12 mm) (0,0031 - 0,0047 inch (0,08 - 0,12 mm))
Valve Exhaust Clearance	0.0051 – 0.0067 in. (0.13 – 0.17 mm) (0,0051 - 0,0067 inch (0,13 - 0,17 mm))
AC Grounding System	Neutral floating (Neutrale aarding)

NOTICE
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tussen 23°F (– 5°C) en 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij extreem warme of extreem koude temperaturen. Als het product tijdens opslag wordt blootgesteld aan extreme temperaturen, moet het vóór gebruik teruggebracht worden naar het optimale temperatuurbereik. Dit product moet altijd buitenshuis worden gebruikt in een goed geventileerde ruimte en uit de buurt van deuren, ramen en andere openingen.
Het maximale wattage en de maximale stroomsterkte zijn afhankelijk van en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motoromstandigheden enz. Het maximale vermogen neemt af met ongeveer 3,5% per 1.000 voet boven zeeniveau en zal ook afnemen met ongeveer 1% per 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

NOTICE
Het effect van de hoogte op het vermogen zal groter zijn als er geen carburateurmodificatie wordt uitgevoerd. Een afname van het motorvermogen zal de vermogensafgifte van de generator verminderen. Neem contact op met ons serviceteam om hoogtesets te bestellen.

NOTICE
LEES DIT AUB VOORDAT U DIT PRODUCT OM WELKE REDEN DAN OOK RETOURNEERT.

Als u een vraag hebt of een probleem ondervindt met uw aankoop van Westinghouse, bel ons dan op 1-855-944-3571 om met een medewerker te spreken.

BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIGE REFERENTIE.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool wordt bij de meeste veiligheidsverklaringen weergegeven. Het betekent: aandacht, wees alert, uw veiligheid is in het geding! Lees en houd u aan de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of die ervoor kan zorgen dat de apparatuur niet goed werkt.

OPMERKING: Geeft een procedure, werkwijze of toestand aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze gebruikershandleiding en de informatie op het productlabel.

Symbool	Omschrijving
	Veiligheidswaarschuwingssymbool
	Brandgevaar
	Gevaar voor elektrische schokken
	Brandgevaar. Hete oppervlakken niet aanraken.
	Verstikkingsgevaar
	Niet gebruiken in natte omstandigheden
	Lees de instructies van de fabrikant
	Houd veilige afstand
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen voordat u de generator gebruikt.
	Koolmonoxide

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

De uitlaatgassen van de generator bevatten hoge concentraties koolmonoxide (CO), een onzichtbaar, reukloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.

Gebruik generatoren ALLEEN buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.

• Correct gebruik – Gebruik generatoren alleen buiten en in de windrichting, ver van ramen, deuren en ventilatieopeningen. Leid de uitlaatgassen altijd weg van bewoonde ruimtes. Installeer altijd op batterijen werkende koolmonoxidemelders of stekker-koolmonoxidemelders met batterijback-up in woonruimtes.
  Zie afbeelding 1.

  AFB. 1
  1. Uitlaatgassen (CO)
  2. Alleen BUITEN gebruiken en VER VAN ramen, deuren en ventilatieopeningen
  3. CO-melders in woonruimtes

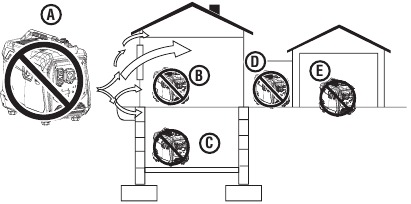

• Incorrect gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie.
  Zie afbeelding 2.

  AFB. 2
  1. Uitlaatgassen (CO)
  2. Woonruimte
  3. Kelder/Kruipruimte
  4. Entree/Portaal/Bijkeuken
  5. Garage

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. U lijdt mogelijk aan koolmonoxidevergiftiging.

Brand- en elektrocutiegevaar. Sluit de generator niet aan op het elektrische systeem van een gebouw, tenzij de generator en een transferschakelaar correct zijn geïnstalleerd en de elektrische output is gecontroleerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische codes. Als de generatorstroom niet goed wordt geïsoleerd, kan dit schade aan eigendommen veroorzaken en een gevaarlijke terugkoppeling van elektriciteit creëren die nutswerkers kan doden of ernstig kan verwonden.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige plaats. Stel de generator NOOIT bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

Maak uzelf vertrouwd met alle instructies, veiligheidswaarschuwingen, illustraties en specificaties die bij dit product worden geleverd. Het niet opvolgen van de instructies van de fabrikant kan leiden tot elektrische schokken, brand en/of koolmonoxidevergiftiging, wat kan leiden tot de dood of ernstig letsel.

MEDEDELING
Installeer op batterijen werkende koolmonoxidemelders of stekker-koolmonoxidemelders met batterijback-up in woonruimtes.

• Dit product mag ALLEEN buiten worden gebruikt.
• Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Koolmonoxide (CO), een onzichtbaar, reukloos en extreem giftig gas KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
• Gebruik de generator alleen BUITEN en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het ministerie van Volksgezondheid en Human Services. De specifieke omstandigheden van uw huis en/of wind kunnen een grotere afstand vereisen.
• De National Electrical Code vereist het gebruik van een transferschakelaar of andere geschikte overdrachtsapparatuur wanneer een draagbare generator is aangesloten op het elektrische systeem van een gebouw. Transferschakelaars isoleren de generatorstroom van de netstroom en voorkomen terugkoppeling van elektrische stroom naar het nutsbedrijf.
  OPMERKING: Een transferschakelaar moet worden geïnstalleerd door een gekwalificeerde elektricien in overeenstemming met de toepasselijke elektrische codes. In sommige rechtsgebieden kan de installatie door de plaatselijke autoriteiten worden geïnspecteerd. Bewaar alle relevante informatie over installatie, inspectie en onderhoud.
• Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
• Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bewaar en gebruik het apparaat op een droge of overdekte (maar niet afgesloten) locatie.
• Laat kinderen of ongetrainde personen de generator niet bedienen.
• Houd kinderen, omstanders en huisdieren op een afstand van minimaal 3 meter van een draaiende generator.
• Houd veilige afstand. Houd tijdens het gebruik en de opslag aan alle zijden van de generator een vrije ruimte van minimaal 1,5 meter, inclusief aan de bovenkant. Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. De hitte die wordt gecreëerd door de uitlaatdemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare voorwerpen te ontsteken.
• Gebruik het apparaat niet in ruimtes waar brandbare of gevaarlijke materialen worden opgeslagen, inclusief benzinestations en aardgasvulstations.
• Gebruik de generator niet op blote voeten, met natte handen of voeten, terwijl u in het water staat of in natte omstandigheden.
• Gebruik dit apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicatie.
•
  Hete oppervlakken niet aanraken.
• Raak de uitlaatdemper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of brandbare of ontvlambare materialen in het directe pad van de uitlaatgassen.
• Houd handen, vingers, voeten en andere lichaamsdelen uit de buurt van alle bewegende delen van de generator.
• Sluit geen versleten of beschadigde elektrische snoeren aan op de generator. Raak NOOIT gerafelde of blootliggende draden aan.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• Controleer de fysieke toestand van het product vóór elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem contact op met onze klantenservice voor vervangende onderdelen of hulp.
• Voor optimale prestaties gebruikt u de generator bij temperaturen tussen -5 °C (23 °F) en 40 °C (104 °F) met een maximale relatieve vochtigheid van 90%.
• Controleer voor het starten van de generator alle vloeistoffen (olie en benzine).
• Verwijder de oliepijlstok of brandstofdop niet wanneer de generator draait.
• Draai de oliepijlstok na het bijvullen van olie en de brandstofdop na het bijvullen van benzine goed vast.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
• Generatoren trillen en stuiteren tijdens normaal bedrijf. Controleer de generator en alle snoeren die erop zijn aangesloten op eventuele schade die het gevolg kan zijn van de trilling. Vervang of repareer beschadigde onderdelen indien nodig. Gebruik de generator of onderdelen die tekenen van schade vertonen niet.
• Alle elektrische gereedschappen en apparaten die door deze generator worden aangedreven, moeten correct zijn geaard door middel van een derde draad of dubbel geïsoleerd zijn.
• Koppel voor het transport van de generator de bougiestekker los, laat de brandstoftank leeglopen en zet het apparaat goed vast.
• Er kan brandstof of olie uit de generator lekken tijdens het transport. Plaats een handdoek, plastic folie of absorberend kussen onder het apparaat om uw voertuig te beschermen.
• Volg de instructies in het gedeelte Onderhoud en verzorging van deze handleiding om de levensduur van dit product te verlengen.
• Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangingsonderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar creëren dat kan leiden tot ernstig persoonlijk letsel.
• Verwijder altijd alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u deze gebruikt.

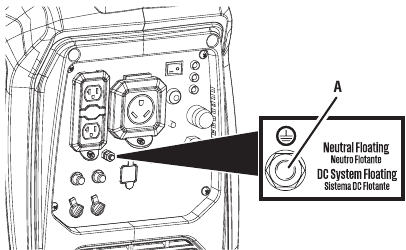

AARDING

Zie afbeelding 3:

AFB. 3

1. Aardklem

Schokgevaar. Het niet correct aarden van de generator kan leiden tot elektrische schokken.

MEDEDELING
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.

De generatorneutraal is zwevend. De aardaansluiting van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardaansluitingen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet goed.

Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken, vereisen mogelijk wel aarding om het risico op schokken of elektrocutie te verminderen.

Raadpleeg voordat u de aardaansluiting gebruikt een gekwalificeerde elektricien, een elektricien of een lokaal bureau met jurisdictie voor lokale codes of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

VEILIGHEIDSMAATREGELEN VOOR BENZINE EN BENZINEDAMP

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

Brand- en brandwondengevaar. Maak de brandstofdop NOOIT los en verwijder deze NOOIT terwijl de generator draait. Schakel het apparaat uit en laat het minstens vijf minuten afkoelen voordat u benzine bijvult. Maak de brandstofdop langzaam los.

Probeer bij een benzinebrand de vlam niet te blussen, tenzij de motor-/brandstofschakelaar in de OFF -stand staat. Het richten van een blusapparaat op een generator met een open brandstofschakelaar kan explosiegevaar opleveren.

• Brandgevaar. Benzine is zeer brandbaar. Voorzichtig behandelen.
• Gebruik benzine nooit als schoonmaakmiddel.
• Benzine is een huidirritant en moet onmiddellijk worden verwijderd als het in contact komt met de huid.
• Bewaar benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of een automatische ontsteking hebben.
• Houd benzine uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Bewaar containers met benzine altijd in een goed geventileerde ruimte, uit de buurt van brandbare materialen of ontstekingsbronnen.
• Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
• Benzine heeft een kenmerkende geur, dit helpt om potentiële lekken snel te detecteren.
• Benzinedampen kunnen brand veroorzaken als ze worden ontstoken.
• Niet roken bij het hanteren van brandstof, het bijvullen van brandstof in de generator of het legen van de benzinetank.
• Draag een veiligheidsbril tijdens het tanken.
• Voordat u brandstof aan de generator toevoegt, schakelt u het apparaat uit en laat u het minimaal vijf minuten afkoelen. Verplaats het apparaat indien nodig naar een vlakke ondergrond.
• Verwijder de brandstoftankdop niet wanneer de generator draait.
• Maak de brandstofdop langzaam los om de druk veilig te ontlasten, te voorkomen dat benzine rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaat brandstofdampen ontsteekt.
• Vul de benzinetank van de generator NOOIT verder dan de maximale vulling op het brandstoffilter. Door het benzineniveau op of onder de vulling te houden, is er ruimte voor brandstofuitzetting. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Veeg gemorste vloeistoffen onmiddellijk op en laat het gebied drogen voordat u de generator gebruikt. Probeer gemorste brandstof NOOIT te verbranden.
• Draai de brandstofdop stevig vast na het tanken.
• Bedek de brandstofdop niet terwijl de generator in werking is. Het afdekken van de dop kan leiden tot motorstoringen of schade aan het product.
• Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes, uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u de brandstof aftapt.

VLOEIBAAR PETROLEUMGAS (LPG/PROPANE)

Brand- en explosiegevaar. Gebruik nooit een gascontainer, LPG/propaanslang, propaanfles of een ander brandstofartikel dat beschadigd lijkt. Als er een sterke propaangeur is tijdens het gebruik van de generator, sluit dan onmiddellijk de propaanflesklep volledig. Zodra de propaan is afgesloten, gebruikt u een sopje om te controleren op lekken op de slang en de aansluitingen op de tankklep en de generator. Rook niet en steek geen sigaret op en controleer niet op lekken met behulp van een open vlam, zoals een lucifer of aansteker. Als er een lek wordt gevonden, neem dan contact op met een gekwalificeerde technicus om het LPG/propaansysteem te inspecteren en te repareren voordat u de generator gebruikt.

Brand- en explosiegevaar. Gebruik alleen goedgekeurde propaanflessen met een Overfilling Prevention Device (OPD) klep. Houd de tank altijd in een verticale positie met de klep aan de bovenkant en geplaatst op grondniveau op een vlakke ondergrond. Zorg ervoor dat tanks niet in de buurt van een warmtebron staan. Draai de propaanflesklep tijdens transport en opslag in de volledig gesloten positie en ontkoppel de tank. Zorg ervoor dat u de generatorinlaat en de tankuitlaat altijd afdekt met beschermende plastic doppen.

• LPG/Propaan is zeer brandbaar en explosief.
• Probeer in geval van een LPG/propaanbrand de vlam NIET te blussen als de brandstofklep in de gasstand staat. Het richten van een blusapparaat op een generator met een open brandstofklep kan explosiegevaar opleveren.
• LPG/Propaan kan zich op lage plaatsen ophopen omdat het zwaarder is dan lucht.
• Aan LPG/Propaan is een kenmerkende geur toegevoegd om potentiële lekken te helpen detecteren. Als er een geur is, gebruik de motor dan NIET.
• Houd een propaanfles altijd in een rechtopstaande positie.
• Zorg er bij het verwisselen van propaanflessen voor dat de tankklep van hetzelfde type is.
• LPG/propaan zal de huid verbranden. Voorkom te allen tijde huidcontact.
• Houd de propaanfles uit de buurt van de generatoruitlaat.
• Grote (500 – 1.000 gallon) propaanflessen vereisen dat een gecertificeerde loodgieter de brandstofleiding naar de generator installeert en de losse regelaar wordt niet gebruikt (de regelaar die aan de brandstoftank is bevestigd). De druk, zoals gemeten bij de regelaar die op de generator is gemonteerd, moet 7 tot 14 inch waterkolom zijn. Een gecertificeerde loodgieter moet ervoor zorgen dat de druk correct is of indien nodig een afwaartse regelaar installeren.
• Zorg ervoor dat de generator en de propaanfles op een vlakke ondergrond staan voordat u ze bedient.
• Als er een propaangeur is, start het apparaat dan niet omdat er mogelijk een lek is. Plaats nooit een propaanfles in de buurt van de motoruitlaat.
• Zorg er bij transport voor dat de propaanfles en de LPG/propaanslang niet aan de generator zijn bevestigd.
• Bewaar de propaanfles uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Bewaar de propaanfles niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of een automatische ontsteking hebben.

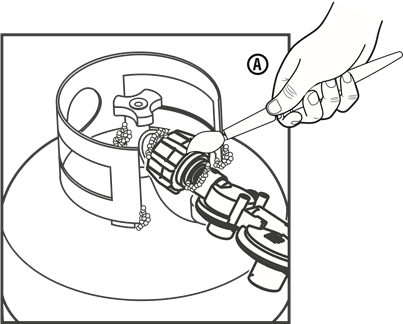

LEKTEST

Zie Afbeelding 4:

AFB. 4

1. Lektest met zeepsop (propaan)

LET OP
Aansluitingen op de slang en de propaaninlaat zijn in de fabriek getest om er zeker van te zijn dat er geen gaslekken zijn. Verzending en behandeling kunnen echter de verbindingen hebben losgemaakt. We raden u aan om altijd op lekken te testen voordat u de generator gebruikt.

Om te testen op LPG/propaanlekken:

• Sluit de LPG/propaanslang aan op de propaaninlaat op de generator en op de flesklep.
• Open de flesklep. Als u een ruisend geluid hoort, sluit dan onmiddellijk de flesklep. Dit geluid duidt op een aanzienlijk lek bij de aansluiting. Vervang de fles of laat deze repareren.
• Borstel de inlaat, slangaansluitingen en LP-gasfles met een zeepoplossing gemaakt van een 20/80 mengsel van milde zeep en water.
• Als er bellen beginnen te groeien, is er een lek.
  • Als het lek zich bij de inlaat bevindt, neem dan contact op met de klantenservice. GEBRUIK DE GENERATOR NIET.
  • Als het lek zich bij de slangaansluitingen bevindt, installeer de slang dan stevig opnieuw en voer de controle opnieuw uit. Als de lekken aanhouden, GEBRUIK DE GENERATOR NIET.
  • Als het lek zich bij de fles bevindt, gebruik of verplaats de fles dan niet. Neem contact op met de brandweer of de gasleverancier.

BELANGRIJKE INFORMATIE OVER DE CO-SENSOR

De CO-sensor controleert de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende niveaus van CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofbronnen die worden gebruikt in het werkgebied. Als bijvoorbeeld de uitlaat van brandstofgereedschappen op een generator met een CO-sensor is gericht, kan een uitschakeling worden geïnitieerd vanwege stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en herleid eventuele extra brandstofbronnen om koolmonoxide weg te voeren van personeel en bewoonde gebouwen.

OPMERKING: Generatoren met afstandsbediening moeten opnieuw worden gestart met de START/STOP (START/STOP) knop op het bedieningspaneel nadat een automatische uitschakeling heeft plaatsgevonden.

Generatoren zijn bedoeld voor gebruik buitenshuis, ver van bewoonde gebouwen en de uitlaat is gericht weg van personeel en gebouwen. Als de generator verkeerd wordt gebruikt en wordt gebruikt op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit en knippert het RODE indicatielampje om de gebruiker te waarschuwen dat er onveilige niveaus van koolmonoxide zijn.

Als de generator uitschakelt en het RODE indicatielampje knippert, verlaat dan onmiddellijk het gebied. Wacht tot het koolmonoxide is verdwenen en het RODE indicatielampje is uitgeschakeld voordat u terugkeert naar het getroffen gebied. Lees, zodra het veilig is om terug te keren, het Actielabel voor verdere stappen die u moet nemen. De CO-sensor vervangt GEEN koolmonoxidemelders. Installeer batterijgevoede koolmonoxidemelder(s) in uw huis.

Automatische uitschakeling in combinatie met een knipperend ROOD lampje in het CO-sensorgedeelte van het bedieningspaneel is een indicatie dat de generator zich op een onjuiste locatie bevond, waardoor koolmonoxide zich tot onveilige niveaus kon ophopen. Als u zich ziek, duizelig of zwak begint te voelen, of als koolmonoxidedetectoren in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. U heeft mogelijk een koolmonoxidevergiftiging.

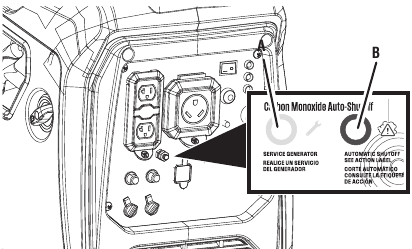

DE INDICATIE LAMPJES VAN DE CO-SENSOR BEGRIJPEN

Zie Afbeelding 5:

AFB. 5

1. Service Generator LED
2. Automatische uitschakeling LED

KLEUR	BESCHRIJVING
ROOD	Er hebben zich onveilige niveaus van koolmonoxide rond de generator opgehoopt. Na het uitschakelen knippert het RODE indicatielampje in het CO-sensorgebied van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld omdat de koolmonoxideniveaus boven een veilige drempelwaarde zijn gestegen. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Zodra het veilig is, verplaatst u de generator naar een open ruimte buiten, ver verwijderd van bewoonde ruimtes met de uitlaat gericht weg. Zodra de generator naar een veilige ruimte is verplaatst en het rode lampje uit is, kan de generator opnieuw worden gestart. Introduceer verse lucht en ventileer het gebied waar de generator is uitgeschakeld.
GEEL	Er is een CO-sensorsysteemfout opgetreden. Wanneer een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO-automatische uitschakelgebied van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een fout. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden gediagnosticeerd en gerepareerd door een erkend Westinghouse-servicecentrum.

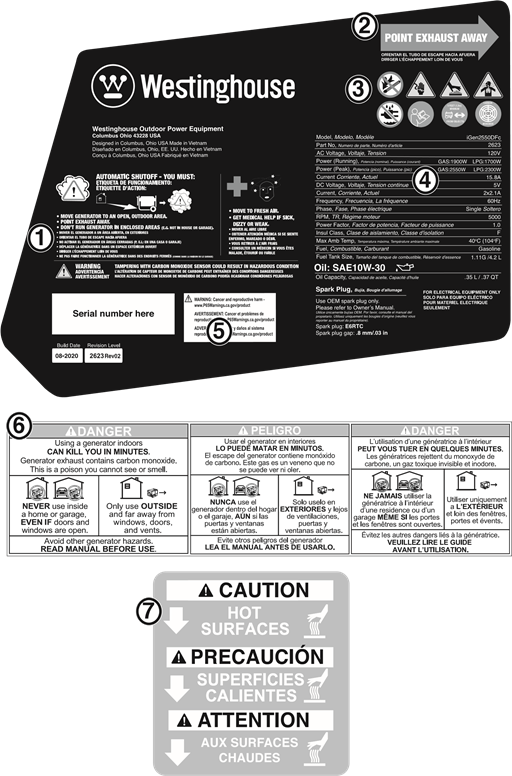

VEILIGHEIDSSTICKERS EN -PLAATSJES

De volgende informatie staat op de stickers en plaatsjes van uw generator.

1. Actiesticker
   Als er zich onveilige hoeveelheden koolmonoxide rond de generator ophopen, zal deze automatisch uitschakelen. Als het apparaat uitschakelt, verlaat dan onmiddellijk het gebied. Wanneer het veilig is om terug te keren, doet u het volgende:
   • Verplaats de generator naar een open ruimte buiten.
   • Richt de uitlaat weg.
   • Laat de generator niet in afgesloten ruimtes draaien (bijv. niet in huis of garage).
   • Ga naar de frisse lucht.
   • Zoek medische hulp als u zich ziek, duizelig of zwak voelt.
   •
     Knoeien met de koolmonoxidesensor kan leiden tot een gevaarlijke situatie.
2. Uitlaatrichting
   Richt de uitlaat weg van lichaamsdelen en ontvlambare of brandbare materialen.
3. Veiligheidssymbolen.
4. Specificaties
5. California Proposition 65
   Kanker en reproductieve schade - www.P65Warnings.ca.gov/product
6. Koolmonoxide
   • Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
   • NOOIT gebruiken in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.
7. Heet oppervlak
   Niet aanraken.

ELEKTRISCH

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of elektrische apparaten die erop zijn aangesloten beschadigen.

Bekijk de Specificaties voor deze generator en noteer de lopende (continue) en piek (start) wattages. Over het algemeen geldt dat hoe hoger het wattage, hoe meer apparaten tegelijkertijd van stroom kunnen worden voorzien. Er moet rekening worden gehouden met de totale stroombehoefte van alle aangesloten apparaten. De stroombehoefte staat vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.

Om de stroombehoefte te bepalen:

• Kies de apparaten die u tegelijkertijd van stroom wilt voorzien.
• Noteer en tel de lopende (continue) wattages van elk apparaat op. De generator moet continu deze hoeveelheid wattage produceren om de apparaten draaiende te houden.
• Noteer de piek (start) wattages voor elk apparaat. Dit is de tijdelijke stroomstoot die nodig is om elektromotoren in sommige gereedschappen en apparaten te starten.
• Selecteer het apparaat met het hoogste piek (start) wattage. Tel het piek (start) wattage van dat apparaat op bij het totale lopende (continue) wattage voor alle aangesloten apparaten om de totale piek wattagebehoefte voor de generator te bepalen.
  OPMERKING: De totale piek wattagebehoefte gaat uit van een intermitterende start van apparaten. Pas de schatting aan als apparaten tegelijkertijd het piek wattage bereiken.

GENERATORVERMOGEN BEHEREN

Gebruik voorzichtigheid bij het toevoegen van elektrische belastingen om de levensduur van de generator te verlengen. Ontkoppel alle belastingen voordat u de generator start. De veiligste manier om het generatorvermogen te beheren, is door belastingen sequentieel toe te voegen door het volgende te doen:

• Verwijder alle belastingen en start de generator zoals later in deze handleiding wordt beschreven.
• Sluit het grootste apparaat of de grootste apparatuur aan en start deze. De stroombehoefte staat vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.
• Laat het generatorvermogen stabiliseren. Zodra het stabiel is, moet de motor soepel lopen en moet het apparaat correct functioneren.
• Sluit het volgende grootste apparaat of de volgende grootste apparatuur aan en start deze.
• Laat het generatorvermogen stabiliseren.
• Herhaal dit proces voor elke extra belasting.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks naar de woning lopen, verhogen het risico op koolmonoxidevergiftiging via eventuele openingen. Als een verlengkabel die rechtstreeks naar uw woning loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in de woning. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer de generator draait. Controleer regelmatig de batterij(en) van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, zorg er dan voor dat de generator zich in een open buitenruimte bevindt, ver verwijderd van bewoonde ruimtes, met de uitlaat van u af gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken veroorzaken en branden, wat kan leiden tot de dood of ernstig letsel.

Voordat u een wisselstroomapparaat of -snoer op de generator aansluit:

• Gebruik geaarde 3-polige verlengkabels, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat het elektrisch vermogen van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.
  LET OP
  Overschrijd de capaciteit van het apparaat niet. Het overbelasten van de wattage- en/of ampèragecapaciteit van de generator kan aangesloten apparaten en kritieke generatorcomponenten beschadigen.

AFMETINGEN VERLENGKABEL

Zorg ervoor dat uw verlengkabel de vereiste belasting kan dragen. Kabels die te klein zijn, kunnen een spanningsval veroorzaken die ervoor kan zorgen dat de kabel oververhit raakt of schade aan eigendommen veroorzaakt. Raadpleeg de richtlijnen van de kabel fabrikant voor de juiste maat en lengte.

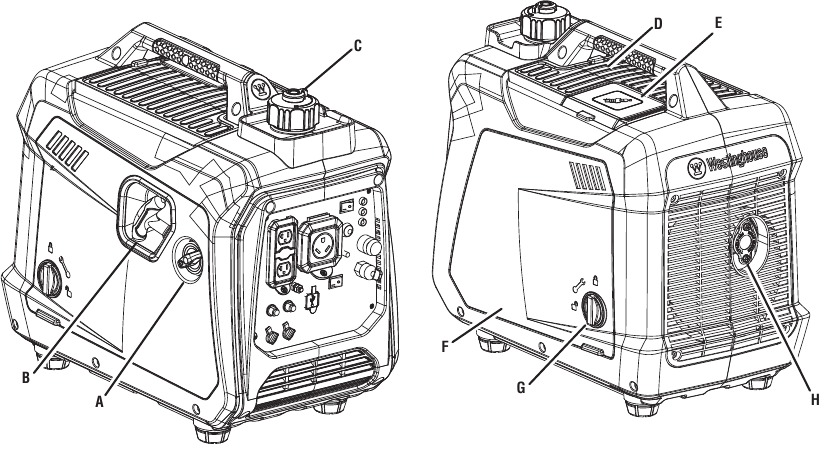

ONDERDELEN

FIG. 6

1. Motor-/brandstofregelschakelaar
2. Terugslaghandgreep
3. Brandstofdop met ontluchting
4. Accessoirebak
5. Servicedeur bougie
6. Serviceklep motor
7. Vergrendelingsknop
8. Geluiddemper/vonkenvanger

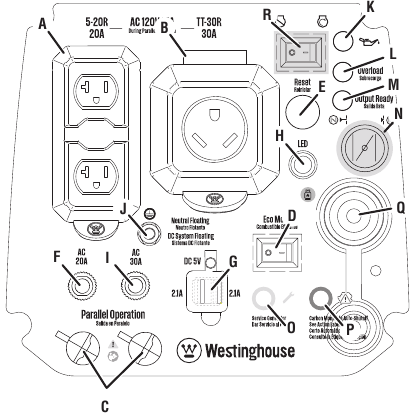

UW GENERATOR BEGRIJPEN

Zie figuren 6 - 7.

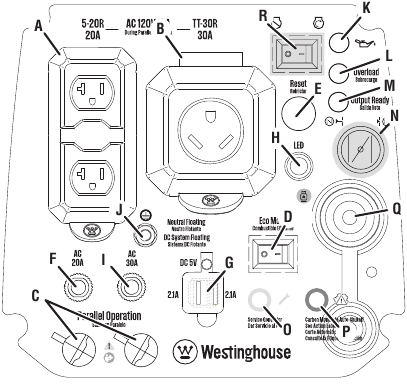

FIG. 7

1. 120 volt AC 20 ampère stopcontacten
2. 120 volt AC 30 ampère stopcontact
3. Aansluitingen voor parallelle werking
4. ECO-modusschakelaar
5. Resetknop
6. 20 ampère stroomonderbreker
7. USB-poorten
8. Aan/uit-knop paneelverlichting
9. 30 ampère stroomonderbreker
10. Aardklem
11. LED laag oliepeil
12. LED overbelasting
13. LED gereed voor uitvoer
14. Choke
15. LED servicegenerator
16. LED automatische uitschakeling
17. Aansluiting propaanslang
18. Motorschakelaar

Lees en begrijp de informatie in deze gebruikershandleiding en de informatie op de productetikettering om het risico op letsel en productfalen te verminderen.

120 VOLT AC-STOPCONTACTEN

Dit apparaat heeft een 120V, 30 ampère RV-stopcontact en dubbele 120V, 20A-stopcontacten die geschikt zijn voor het aandrijven van een verscheidenheid aan apparaten, gereedschappen en uitrusting.

ACCESSOIREBAK

De accessoirebak is ideaal voor het opbergen van mobiele telefoons, tablets en andere apparaten tijdens het opladen. Ga NIET in de buurt van de generator staan terwijl uw apparaat oplaadt. Houd altijd een veilige afstand aan terwijl de generator in gebruik is.

STROOMONDERBREKERS

De stroomonderbrekers beschermen apparaten en apparatuur die op de stopcontacten zijn aangesloten tegen elektrische overbelasting.

CO-SENSORINDICATIE LAMPJES

De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas. Als toenemende concentraties CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

ECO-MODUSSCHAKELAAR

De Eco-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.

MOTOR-/BRANDSTOFREGELSCHAKELAAR

Draai de motor-/brandstofregelschakelaar om de choke in te stellen en de brandstoftoevoer te starten of te stoppen.

SERVICEPANEEL MOTOR

Draai aan de vergrendelingsknop om de klep te ontgrendelen en te verwijderen om de olie, bougie en het luchtfilter te onderhouden.

BRANDSTOFTANK

De generator heeft een brandstoftank met een inhoud van 4,19 liter.

AARDKLEM

De aardklem wordt gebruikt om de generator extern te aarden.

LED-DATACENTER

Geeft de resterende looptijd (F), het vermogen in kW (P), het brandstofniveau in liters (L), het spanningsvermogen (V) en de levensduururen weer.

LED LAAG OLIEPEIL

Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet komt, gaat de indicator voor een laag oliepeil branden en schakelt de generator de motor automatisch uit.

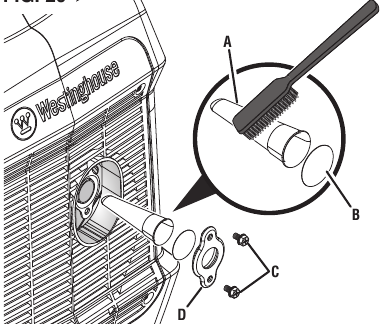

GELUIDSDEMPER EN VONKENVANGER

De vonkenvanger voorkomt dat vonken de geluiddemper verlaten. Deze moet worden verwijderd voor onderhoud.

LET OP
De vonkenvanger is een veiligheidsvoorziening die voorkomt dat vonken de geluiddemper verlaten en brandgevaar veroorzaken. Op sommige plaatsen is een vonkenvanger wettelijk verplicht. Het is de verantwoordelijkheid van de bediener om alle lokale wet- en regelgeving met betrekking tot brandpreventievereisten te kennen en na te leven.

OLIEPEILSTOK

Draai de oliepeilstok los om het oliepeil te controleren en olie toe te voegen wanneer dat nodig is.

LED GEREED VOOR UITVOER

Brandt wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.

LED OVERBELASTING

Geeft aan dat de generator overbelast is.

RESET OVERBELASTING

De generator schakelt automatisch alle AC-uitvoer uit om de generator te beschermen in geval van overbelasting of kortsluiting in een aangesloten apparaat.

AAN/UIT-KNOP PANEELVERLICHTING

Druk op deze knop om de lampen aan beide zijden van het paneel in en uit te schakelen.

AANSLUITINGEN VOOR PARALLELLE WERKING

Een parallel snoer (niet meegeleverd) kan worden gebruikt om een compatibele Westinghouse invertergenerator aan te sluiten voor extra vermogen.

TERUGSLAGHANDGREEP

Gebruik de terugslaghandgreep (en de motor-/brandstofregelschakelaar) om de generator te starten.

SERVICEDEUR BOUGIE

Til de servicedeur van de bougie op om toegang te krijgen tot de bougie.

USB-POORTEN

Twee 5V/2.1A USB-uitgangen. Geschikt voor USB-stekkers type A.

BRANDSTOFDOP MET ONTLUCHTING

De brandstofdop heeft een ontluchting die kan worden geopend en gesloten. De ontluchting moet open zijn wanneer de motor draait en gesloten wanneer de motor is uitgeschakeld.

MONTAGE

INHOUD VAN DE DOOS VERWIJDEREN

Dit product vereist geen montage. Probeer dit product niet te gebruiken als het niet volledig is gemonteerd. Het gebruik van een onjuist gemonteerd product kan gevaarlijk zijn en kan leiden tot ernstig persoonlijk letsel.

• Verwijder en inspecteer de inhoud van de doos. Controleer of alle items in de MEEGELEVERDE LIJST aanwezig en onbeschadigd zijn.
• Recycle of verwijder de verpakkingsmaterialen op de juiste manier.

MEEGELEVERDE LIJST

Generator, motorolie (SAE 10W 30), trechter, bougiemoersleutel, parallelkabels, snelstartgids, gebruikershandleiding

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

Wijzig of modificeer dit product niet, tenzij anders aangegeven in deze handleiding of door de fabrikant. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeautoriseerde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en kan uw garantie ongeldig maken.

OVERZICHT

Deze draagbare generator kan een breed scala aan items van stroom voorzien, waaronder huishoudelijke apparaten, gereedschap voor de werkplek, kampeeruitrusting, essentiële benodigdheden voor een achterklep en nog veel meer.

LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer de motor niet te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, zal dit leiden tot ernstige motorschade die niet onder de garantie valt.

WERKING

De uitlaat van de generator bevat hoge concentraties koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.

Gebruik generatoren ALLEEN buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.

• Correct gebruik – Gebruik generatoren ALLEEN buiten en in de wind, ver van ramen, deuren en ventilatieopeningen. Leid de uitlaatgassen ALTIJD weg van bewoonde ruimten. Installeer ALTIJD koolmonoxidemelders op batterijen of stekkerklare koolmonoxidemelders met batterijback-up in woonruimten. Zie figuur 1.
• Incorrect gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimten kunnen gevaarlijke concentraties koolmonoxide ontstaan. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie. Zie figuur 2.

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan ONMIDDELLIJK naar de frisse lucht. Neem contact op met een arts. U kunt last hebben van koolmonoxidevergiftiging.

Wijzig of modificeer dit product niet, tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeautoriseerde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.

LET OP
In bepaalde omstandigheden kan de National Electric Code vereisen dat de generator wordt geaard aan een goedgekeurde aarde. Raadpleeg een gekwalificeerde elektricien om de aardingsvereisten te bepalen voordat u de generator gebruikt.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.

LET OP
Controleer de fysieke toestand van het product vóór elk gebruik. Let op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen.

WEET HOE U UW GENERATOR VEILIG KUNT PLAATSEN EN GEBRUIKEN

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaatopeningen waar uitlaatgassen in bewoonde of afgesloten ruimten kunnen worden gezogen. Denk goed na over wind- en luchtstromen bij het positioneren van de generator.

Gevaar voor elektrocutie. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator nooit bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie.

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een ondergrond met los materiaal, zoals zand of grasresten, kan ervoor zorgen dat de generator vuil opzuigt dat koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem transporteert of opbergt.

• Lees en begrijp alle veiligheidsinformatie voordat u de generator start.
• Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimten kunnen gevaarlijke concentraties koolmonoxide ontstaan. Koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
• Gebruik de generator NIET achter in een SUV, camper, aanhangwagen, vrachtwagen (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats waar de generator en/of de geluiddemper niet voldoende kunnen worden gekoeld. Het gebruik van de generator in afgesloten of gedeeltelijk afgesloten ruimten zorgt ervoor dat er gevaarlijke concentraties CO ontstaan.
• Plaats generatoren NIET in een afgesloten ruimte tijdens gebruik.
• Gebruik de generator alleen BUITEN en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het ministerie van Volksgezondheid en Human Services. De specifieke omstandigheden van uw huis en/of de wind kunnen een grotere afstand vereisen.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• De generator moet altijd op een vlakke, horizontale ondergrond staan (zelfs wanneer hij niet in gebruik is).
• De generator moet zich op minimaal 1,5 m afstand van brandbaar materiaal bevinden.

KEN DE REGELGEVING VOOR HET GEBRUIK VAN DRAAGBARE GENERATOREN

Bedenk waar en hoe u uw generator wilt gebruiken en maak uzelf vertrouwd met alle lokale, provinciale of federale verordeningen met betrekking tot het beoogde gebruik. Het kan nodig zijn om contact op te nemen met een gekwalificeerde elektricien of een lokaal bestuursorgaan voor een volledige lijst met vereisten.

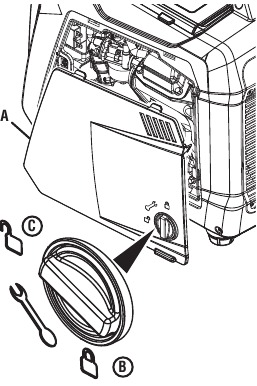

OLIE BIJVULLEN/OLIEPEIL CONTROLEREN

Zie figuren 8 - 9:

AFB. 8

1. Servicedeksel motor
2. Vergrendelde positie
3. Ontgrendelde positie

AFB. 9

1. Oliepeilstok
2. Veilig werkbereik

Als uw product een aparte motorhandleiding heeft, negeer dan de informatie in dit gedeelte en volg de instructies in de motorhandleiding.

LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer de motor niet te starten voordat hij op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie bijvult voordat u de motor start, kan dit leiden tot ernstige motorschade die niet onder de garantie valt.

LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt.

De meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Als u de generator bij extreme temperaturen gebruikt, raadpleeg dan de volgende tabel.

OPMERKING: Controleer het motoroliepeil vóór elk gebruik of om de 8 bedrijfsuren.

• Schakel de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Draai de vergrendelknop naar de ontgrendelde stand.
• Verwijder het servicedeksel van de motor.
• Maak het gebied rond de oliepeilstok schoon.

Voor de eerste olievulling:

• Draai de oliepeilstok langzaam los en verwijder hem.
• Giet met behulp van de trechter langzaam de meegeleverde motorolie in de olievulopening. Stop regelmatig om er zeker van te zijn dat u niet te veel vult.
  OPMERKING: Uw generator is in de fabriek functioneel getest en kan een minimum aan resterende olie bevatten. Er is extra olie nodig om het apparaat te laten werken. Vul niet te veel bij.
• Plaats de oliepeilstok terug en draai hem vast.
• Plaats het servicedeksel van de motor terug en draai de vergrendelknop naar de vergrendelde stand om het vast te zetten.

Om het oliepeil te controleren:

• Draai de oliepeilstok langzaam los en verwijder hem.
• Maak de peilstok schoon en plaats hem terug in de olievulopening. Draai de peilstok niet vast.
• Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
• Als het oliepeil laag is, voeg dan geleidelijk de aanbevolen motorolie toe en controleer opnieuw totdat het peil zich binnen het veilige werkbereik bevindt.
• Plaats de oliepeilstok terug en draai hem met de hand vast.
• Plaats het servicedeksel van de motor terug en draai de vergrendelknop naar de vergrendelde stand om het vast te zetten.

BENZINEVEREISTEN

LET OP
Gebruik geen E15- of E85-brandstof in dit product. Schade aan de motor of apparatuur die wordt veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

• Gebruik ALTIJD SCHONE, VERSE, loodvrije benzine (87–93 octaan) in dit apparaat. Gebruik NOOIT OUDE, VEROUDERDE of VERONTREINIGDE benzine.

• Maximaal 10% ethanol (gasohol) is acceptabel (indien beschikbaar; niet-ethanolbrandstof wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN olie-gas-mengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er afzettingen ontstaan die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.

Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator vult. Laat de generator vijf minuten draaien om de stabilisator het hele brandstofsysteem te laten behandelen.

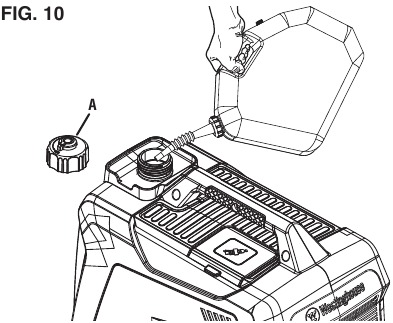

BENZINE BIJVULLEN

Zie afbeeldingen 10 - 11:

1. Brandstofdop met ontluchting

AFB. 11

1. Brandstofdop met ontluchting
2. Max. vullijn
3. Zeef

Brand- en explosiegevaar. Verwijder nooit de brandstofdop en tank nooit bij terwijl de motor draait. Rook niet en veroorzaak geen vonken tijdens het tanken. Zet altijd de motor uit en laat de generator minstens vijf minuten afkoelen voordat u gaat tanken.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode maximale vulring op de zeef. Overvullen kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar oplevert.

Gebruik nooit een kapotte, gescheurde of beschadigde benzinecontainer, benzinetank of ander brandstofartikel.

LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon is en in goede staat verkeert om verontreiniging van het brandstofsysteem te voorkomen.

• Zet de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte. Tank NIET binnenshuis.
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Voeg langzaam de aanbevolen brandstof toe. Niet overvullen.
  OPMERKING: Het benzineniveau mag NIET hoger zijn dan de rode maximale vulring op de zeef.
• Plaats de brandstofdop. Draai stevig vast.
• Maak gemorste brandstof schoon.
• Verwijder u minstens 9 meter van het tankgebied voordat u de motor opnieuw start.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Reinig de zeef van vuil voor en na elke tankbeurt. Verwijder de zeef door hem licht samen te drukken terwijl u hem uit de brandstoftank haalt.

EISEN AAN DE LPG-GASFLES

LET OP
Propaancilinders die een vloeistofafnamesysteem gebruiken, kunnen niet op deze modellen worden gebruikt.

LPG-gas is extreem ontvlambaar en kan spontaan ontbranden wanneer het met lucht wordt gemengd. De LPG-gasfles die bij deze generator wordt gebruikt, moet aan de volgende eisen voldoen:

• De fles moet zijn vervaardigd en gelabeld in overeenstemming met de Specificaties voor LPG-gasflessen van het Amerikaanse ministerie van Transport (D.O.T.) of de nationale norm van Canada, CAN/CSA-B339, Cilinders, bollen en buizen voor het transport van gevaarlijke goederen; en Commissie.
• De fles moet een veiligheidsontlastklep hebben.
• De fles moet een UL-gecertificeerd Overfill Protection Device (OPD) bevatten. Flacons met deze veiligheidsfunctie hebben een uniek driehoekig handwiel. Gebruik alleen LPG-gasflessen met dit type handwiel.

• De cilinder moet periodiek worden gecertificeerd voor gebruik door de autoriteit met lokale jurisdictie (AHJ). Controleer vóór gebruik of de certificeringsdatum op de cilinder niet is verlopen.
• Alle nieuwe cilinders moeten van lucht en vocht worden ontdaan voordat ze worden gevuld. Gebruikte cilinders die niet zijn afgesloten of gesloten zijn gehouden, moeten ook worden gezuiverd. Het zuiveringsproces moet worden uitgevoerd door een propaanleverancier (cilinders van een ruilleverancier moeten op de juiste manier zijn gezuiverd en gevuld).

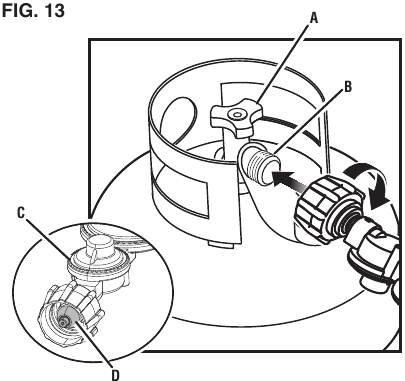

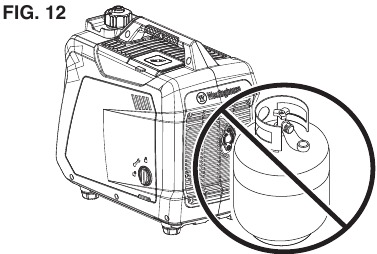

EEN LPG-GASFLES AANSLUITEN OP DE GENERATOR

Zie afbeeldingen 12 - 13:

1. Handwiel
2. Cilinderklep
3. LPG/propaanslang
4. Nippel

Brand- en explosiegevaar. Sluit nooit de LPG/propaanslang aan of los terwijl de motor draait. Rook niet en veroorzaak geen vonken bij het hanteren van LPG/propaan. Zet altijd de motor uit en laat de generator minstens vijf minuten afkoelen voordat u de propaancilinder aansluit.

Gebruik nooit een gascontainer, LPG/propaanslang, propaancilinder of ander brandstofartikel dat beschadigd lijkt te zijn.

Om het risico op letsel te verminderen, voert u een lektest uit telkens wanneer de LPG-gasfles wordt losgekoppeld en opnieuw aangesloten.

• Zet de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte. Sluit de LPG-gasfles NIET binnenshuis aan of los.
• Plaats de LPG-gasfles in de buurt van de generator, maar plaats hem niet in de baan van de uitlaat van de geluiddemper.
  OPMERKING: De propaancilinder kan elke capaciteit hebben, maar moet voldoen aan de Eisen aan de LPG-gasfles die eerder in dit hoofdstuk zijn vermeld.
• Controleer of het handwiel volledig is uitgeschakeld.
• Houd de LPG/propaanslang stevig vast en duw de nippel in de cilinderklep.
• Gebruik uw hand om de LPG/propaanslang op de cilinderklep te schroeven. Niet kruislings aandraaien. Gebruik geen gereedschap of afdichtmiddelen.
  OPMERKING: U voelt enige weerstand wanneer de slang afdicht in de cilinderklep. Om de verbinding te voltooien, draait u de connector nog een halve tot driekwartslag. Als u de verbinding niet kunt voltooien, koppelt u de slang los en probeert u het opnieuw. Als u de verbinding nog steeds niet kunt voltooien, gebruik deze slang dan NIET!
• Draai de propaanslang op de propaaninlaat. Trek voorzichtig aan de slang om te zien of deze goed vastzit.

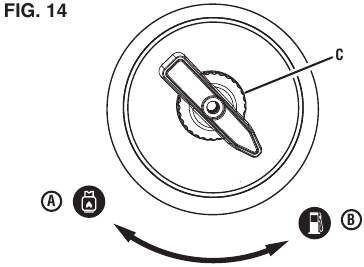

DE BRANDSTOFBRON SELECTEREN

Zie afbeelding 14:

1. Propaan
2. Benzine
3. Brandstofkeuzeschakelaar

Brand- en explosiegevaar. Voeg GEEN benzine toe aan de brandstoftank en sluit de LPG/propaanslang NIET aan op de generator terwijl de generator in bedrijf is.

LET OP
Overbelast de generator niet. De belastbaarheid verschilt afhankelijk van de brandstofbron. Voordat u van brandstofbron wisselt, moet u ervoor zorgen dat de generator voldoende bedrijfsvermogen (continu) en piekvermogen (start) kan leveren voor de aangesloten items.

De brandstofbron kan worden gewijzigd terwijl de motor uit is of terwijl deze draait als er VÓÓR gebruik een propaantank op de generator is aangesloten. Als u tijdens het draaien van de motor van benzine naar een andere brandstofbron overschakelt, kan deze enkele seconden ruw lopen terwijl de benzine uit de carburateur wordt verwijderd.

Overschakelen op benzine:

• Draai de brandstofklep naar de open stand om de toevoer van benzine te starten.
• Draai de brandstofkeuzeschakelaar volledig met de klok mee voor BENZINE.
• Schakel de toevoer van propaangas uit.

Overschakelen op propaan:

• Open de cilinderklep op de LPG-gasfles om de toevoer van propaan te starten.
• Draai de brandstofkeuzeschakelaar volledig tegen de klok in voor PROPAAN.
• Schakel de toevoer van benzine uit.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd per 300 meter toegenomen hoogte vanaf zeeniveau.

Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes van meer dan 1.500 meter. Werking zonder deze aanpassing zal leiden tot verminderde prestaties, een hoger brandstofverbruik en verhoogde emissies.

LET OP
Gebruik de generator NIET op hoogtes onder 600 meter met de kit voor grote hoogte geïnstalleerd. Er kan schade aan de motor ontstaan.

INLOOPTIJD

Overschrijd voor een goede inloop niet 50% van het nominale bedrijfsvermogen gedurende de eerste vijf bedrijfsuren.

Gebruik de meegeleverde olie tot de eerste aanbevolen olieverversing. Gebruik geen volledig synthetische olie tijdens de inloopperiode. Volledig synthetische olie kan een goede inloop en zitting van de zuigerveren voorkomen.

Varieer de belasting af en toe om statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen plaatsen.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator zich op een droge, vlakke en waterpas ondergrond bevindt.
• De olie- en brandstofniveaus zich binnen het veilige werkbereik bevinden.
• Alle belastingen zijn losgekoppeld van de stopcontacten op het bedieningspaneel.
• De ECO-modus schakelaar in de OFF (uit) stand staat.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

DE MOTOR STARTEN: BENZINE

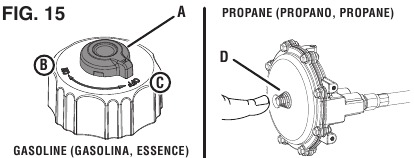

Zie Afbeeldingen 14 - 16:

1. Ventielknop
2. Aan
3. Uit
4. Klep

AFB. 16

1. 120 Volt AC 20 ampère stopcontacten
2. 120 Volt AC 30 ampère stopcontact
3. Aansluitingen parallelle werking
4. ECO-modusschakelaar
5. Reset button (resetknop)
6. 20 ampère stroomonderbreker
7. USB ports (USB-poorten)
8. Panel lights on/off button (paneelverlichting aan/uit-knop)
9. 30 ampère stroomonderbreker
10. Aardaansluiting
11. Laag oliepeil-LED
12. Overbelasting-LED
13. Uitgang klaar-LED
14. Choke
15. Service generator LED
16. Automatische uitschakel-LED
17. Aansluiting propaanslang
18. Motorschakelaar

• Controleer of er brandstof in de benzinetank zit.
• Zet de brandstofkeuzeschakelaar op het bedieningspaneel op benzinegebruik. Zorg ervoor dat de LPG-slang is losgekoppeld van de generator.
• Trek de choke-knop volledig uit tot de CHOKE (CHOKE)-stand.
• Plaats de RUN/STOP (AAN/UIT)-schakelaar in de RUN (AAN)-stand.
• Pak de terugslaghendel stevig vast en trek langzaam totdat u een verhoogde weerstand voelt, trek dan snel.
• Laat de motor na het starten enkele seconden draaien en zet de choke vervolgens volledig in de OFF (UIT)-stand.

DE MOTOR STARTEN: PROPAAN

Brand- en explosiegevaar. Draai de klep van de propaantank ALTIJD naar de volledig gesloten stand als de generator niet op propaan draait.

• Zorg ervoor dat de LPG/propaanslang correct is aangesloten op de generator en de propaantank.
• Zet de brandstofkeuzeschakelaar op propaan.
• Open de klep op de propaantank volledig.
• Druk drie (3) keer op de ontlastklep.
• Plaats de RUN/STOP (AAN/UIT)-schakelaar in de RUN (AAN)-stand.
• Trek de choke-knop volledig uit tot de CHOKE (CHOKE)-stand.
• Pak de terugslaghendel stevig vast en trek langzaam totdat u een verhoogde weerstand voelt en trek één keer snel.
• Duw de choke-knop naar binnen en trek langzaam aan de terugslaghendel totdat u een verhoogde weerstand voelt en trek één keer snel. Herhaal dit proces totdat de motor start.
  OPMERKING: Als het apparaat niet start, herhaalt u de stappen.
• Laat de motor na het starten enkele seconden draaien en zet de chokehendel vervolgens volledig in de OFF (UIT)-stand.

VAN BRANDSTOFBRON WISSELEN

Brand- en explosiegevaar. Voeg GEEN benzine toe aan de brandstoftank en sluit de LPG/propaanslang NIET aan op de generator terwijl de generator in bedrijf is. De brandstofbron kan tijdens het draaien van de motor worden geschakeld als er VÓÓR gebruik een propaantank op de generator is aangesloten.

VAN BENZINE NAAR PROPAAN

Het laadvermogen is lager bij gebruik op propaan. Zorg ervoor dat de generator voldoende (draai-) en piekvermogen (start-) kan leveren voor de items die u van stroom voorziet voordat u overschakelt op propaan.

• Open de klep op de propaantank volledig.
• Zet de brandstofkeuzeschakelaar op propaan.

VAN PROPAAN NAAR BENZINE

• Zet de brandstofkeuzeschakelaar op benzinegebruik.
• Draai de klep van de propaantank naar de volledig gesloten stand.

OPMERKING: Bij het overschakelen op propaan kan de motor enkele seconden onregelmatig lopen terwijl de benzine in de carburateur wordt verwijderd.

Als de motor stopt bij het wisselen van brandstofbron, koppel dan alle belastingen los en start het apparaat opnieuw op de brandstofbron van uw keuze.

DE GENERATOR STOPPEN

Zie Afbeelding 16.

• Verwijder alle aangesloten belastingen van de stopcontacten op het bedieningspaneel.
• Laat de generator op "onbelast" draaien om de temperatuur van de motor en de dynamo te verlagen en te stabiliseren.
• Zet de motor aan/uit-schakelaar in de STOP stand om de generator te stoppen.
• Stop de brandstoftoevoer.
  • Sluit voor benzine de brandstofklep.
  • Sluit voor propaan de cilinderklep op de LP-gasfles.
• Koppel de propaanslang los van de LP-gasfles en de generator.

Om het apparaat in een noodgeval snel te stoppen:

• Zet de motor aan/uit-schakelaar in de STOP stand.

LAAG OLIEPEIL INDICATOR

Zie Afbeelding 16.

De LOW OIL LED (laag oliepeil-LED) op het bedieningspaneel licht op wanneer het oliepeil van het apparaat laag of leeg is. De generator start niet wanneer de indicator brandt. Om de normale werking te hervatten, voegt u motorolie toe zoals eerder in dit hoofdstuk is beschreven. Probeer de motor niet te starten of te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie.

ECO-MODUS

Zie Afbeelding 16.

LET OP
Start de generator altijd met de ECO mode switch (ECO-modusschakelaar) in de OFF (UIT)-stand. Laat het motortoerental stabiliseren en de OUTPUT READY LED (uitgang klaar-LED) oplichten voordat u de ECO mode switch (ECO-modusschakelaar) in de ON (AAN)-stand zet.

LET OP
Gebruik de ECO-modus niet in parallelle werking met een andere Westinghouse invertergenerator.

De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
Zet de ECO-modus op ON (AAN) bij het voeden van kleine apparaten met continue belastingen, zoals een computer of elektrisch licht.
Zet de ECO-modus op OFF (UIT) bij het voeden van grote piekbelastingen, zoals een airconditioner of elektrische pomp.
Om de ECO-modus in te schakelen, controleert u of de OUTPUT READY LED (uitgang klaar-LED) brandt en drukt u de schakelaar in de ON (AAN)-stand. Als er geen belasting aanwezig is, daalt het toerental van de generator tot stationair toerental. De generator detecteert belastingen zodra ze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, drukt u de ECO mode switch (ECO-modusschakelaar) in de OFF (UIT)-stand.

OVERBELASTING RESETTEN

Zie Afbeelding 16.

Overbelast de generator niet. Als de generator een overbelastingssituatie nadert of heeft bereikt, licht de OVERLOAD LED (overbelasting-LED) op het bedieningspaneel op.

Als de generator bijna overbelast is, knippert de OVERLOAD LED (overbelasting-LED). Schakel een of meer aangesloten apparaten uit en verwijder ze om de belasting te verminderen en de normale werking te hervatten. Als de belasting niet wordt verminderd, bereikt het apparaat een overbelastingssituatie. Om de levensduur van de generator te verlengen, vermijdt u het gebruik van het apparaat in de buurt van de capaciteit.

Als de generator overbelast is of als er een kortsluiting is in een aangesloten apparaat, brandt de OVERLOAD LED (overbelasting-LED) continu en wordt het apparaat automatisch losgekoppeld van de belasting. De motor blijft draaien, maar er is geen elektrische output.

Om de elektrische output te herstellen na een overbelasting:

• Verwijder alle aangesloten belastingen van de stopcontacten op het bedieningspaneel.
• Druk op de RESET button (resetknop) op het bedieningspaneel totdat de OVERLOAD LED (overbelasting-LED) uitgaat en de OUTPUT READY LED (uitgang klaar-LED) gaat branden.
• Reset de stroomonderbreker(s) als deze zijn geactiveerd.
• Controleer of de beoogde draai- en piekbelastingen de capaciteit van de generator niet overschrijden.
• Sluit de elektrische belastingen achtereenvolgens weer aan en laat de generator stabiliseren nadat elke belasting is aangesloten.

STROOMONDERBREKERS

Zie Afbeelding 16.

De 20 ampère stroomonderbreker beschermt apparaten en apparatuur die zijn aangesloten op de 120V, 20 ampère stopcontacten tegen elektrische overbelasting. De 30 ampère stroomonderbreker beschermt apparaten en apparatuur die zijn aangesloten op de 120V, 30 ampère stopcontacten. Als een stroomonderbreker wordt geactiveerd, schakelt u het aangesloten apparaat uit, verwijdert u het uit de poort of het stopcontact en drukt u op de stroomonderbreker om te resetten.

USB-POORTEN

Zie Afbeelding 16.

Gebruik de USB ports (USB-poorten) en USB cables (USB-kabels) (niet inbegrepen) om USB-compatibele apparaten zoals telefoons, tablets en speakers op te laden (tot 2,1 ampère).

OPMERKING: De USB ports (USB-poorten) zijn alleen ontworpen om op te laden en hebben geen mogelijkheden voor gegevensoverdracht of communicatie.

PARALLELLE WERKING

Zie Afbeelding 16.

Parallelle werking geeft u de mogelijkheid om een andere compatibele Westinghouse-invertergenerator te koppelen voor een gecombineerd loop- en piekvermogen.

Brand- en elektrocutiegevaar. Koppel de parallelle kabelnooit aan of los wanneer een generator draait. Het niet naleven van deze regel kan leiden tot ernstig persoonlijk letsel of de dood.

Een correcte aansluiting van de kabels is erg belangrijk wanneer de generatoren worden gebruikt met een overdrachtsschakelaar om een gebouw van stroom te voorzien. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, inclusief de generatoren, te voorkomen, mag u niet proberen een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde overdrachtsschakelaar te gebruiken.

LET OP
Aansluiten op een generator die niet compatibel is, kan een lage spanning veroorzaken die gereedschap en apparaten die door de generator worden gevoed, kan beschadigen.

Gebruik alleen de Westinghouse 120V parallelle kabelset die bij uw generator is geleverd. Kabels van derden hebben mogelijk niet de mogelijkheid om de verhoogde spanning te transporteren. Als uw kabels beschadigd raken of verloren gaan, neem dan contact op met de klantenservice van Westinghouse voor een vervanging.

OPMERKING: Zorg ervoor dat beide units zijn uitgeschakeld en dat er geen apparaten zijn aangesloten op de stopcontacten.

LET OP
Plaats de generatoren in een "V"-vorm om de warmte van de uitlaat veilig te laten ontsnappen. De uitlaatwarmte van de ene unit kan de plastic behuizing van de andere unit verkleuren of smelten als ze te dicht bij elkaar worden geplaatst.

De parallelle kabel installeren:

• Steek het kabeluiteinde in een van de parallelle poorten op de eerste unit. Steek het andere uiteinde van dezelfde kabel in de bijbehorende poort op de tweede unit.
• Herhaal de stappen met de andere kabel.

OPMERKING: Het is belangrijk om beide uiteinden van de kabel op dezelfde poorten op beide generatoren aan te sluiten. Zorg ervoor dat dezelfde kabeluiteinden op dezelfde poort op elke generator zijn aangesloten voordat u de generatoren start.

Start één generator tegelijk. Wacht tot de eerste unit stabiel stationair draait voordat u de tweede unit start. Sluit één apparaat tegelijk aan en laat de unit stabiliseren voordat u het volgende apparaat aansluit.

De parallelle kabel verwijderen:

• Verwijder alle apparaten uit de stopcontacten van de generator.
• Schakel beide aangesloten generatoren uit.
• Verwijder de parallelle kabeluiteinden uit de generatorpoorten.

TRANSPORT

• Schakel de generator uit.
• Laat de generator minimaal 30 minuten afkoelen voordat u hem transporteert.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep van de generator om de unit op te tillen of bevestig er lastbeperkingen aan, zoals touwen of spanbanden. Probeer de generator NIET op te tillen of vast te zetten door hem aan een van de andere componenten vast te houden.
• Houd de unit tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voordat u hem transporteert.

Brandgevaar. Zet de generator NIET op zijn kop of op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD EN VERZORGING

Onbedoeld starten. Koppel de bougiestekker (zie afbeelding 17) los van de bougie bij het uitvoeren van onderhoud aan de generator.

Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangingsonderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.

Laat hete onderdelen 30 minuten afkoelen voordat u onderhoudswerkzaamheden uitvoert.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.

LET OP
Controleer de fysieke toestand van het product vóór elk gebruik. Let op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem voor vervangende onderdelen of hulp contact op met onze klantenservice.

Om de levensduur van dit product te verlengen, dient u de instructies voor onderhoud en verzorging in deze sectie op te volgen. Neem contact op met de klantenservice voordat u onderdelen voor terugroepacties of garantie repareert.

DE GENERATOR REINIGEN

Bewaar of gebruik uw generator niet in een vuile, stoffige of corrosieve omgeving. Zorg ervoor dat er geen vreemde materialen en vuil de ventilatieopeningen op het apparaat verstoppen.

Reinig de generator NOOIT met een tuinslang. Water kan het brandstofsysteem en de elektrische componenten van de generator beschadigen. Als het apparaat moet worden schoongemaakt, gebruikt u een zachte borstel en een vochtige doek om de buitenkant schoon te maken en gebruikt u perslucht met lage druk (niet meer dan 25 psi) om de ventilatieopeningen schoon te maken.

Gebruik nooit benzine als schoonmaakmiddel.

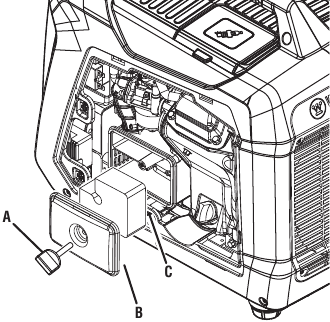

HET LUCHTFILTER REINIGEN/VERVANGEN

Zie Afbeelding 17:

AFB. 17

1. Luchtfilterdeksel
2. Luchtfilter
3. Schroef

Houd het luchtfilter schoon. Een vervuild luchtfilter kan slechte prestaties veroorzaken en de levensduur van het product verkorten. Gebruik de generator NOOIT zonder geplaatst luchtfilter.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Draai de vergrendelknop naar de ontgrendelde stand.
• Verwijder de onderhoudskap van de motor.
• Verwijder de schroef en het luchtfilterdeksel.
• Verwijder het luchtfilter uit de luchtfilterbehuizing en plaats het in een geschikte reinigingsbak. Vervang het luchtfilter als het beschadigd is.
  OPMERKING: Het luchtfilter kan bedekt zijn met olie. Gebruik een geschikte bak.
• Was het luchtfilter door het filter onder te dompelen in een oplossing van huishoudelijk schoonmaakmiddel en warm water. Knijp langzaam in het filter om het grondig te reinigen.
  LET OP
  Draai of scheur het luchtfilter NIET tijdens het reinigen of drogen. Oefen alleen langzame maar stevige knijpbewegingen uit.
• Spoel het luchtfilter af door het onder te dompelen in vers water en langzaam te knijpen. Laat het filter grondig drogen.
  LET OP
  Vervuil niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor het correct afvoeren van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
• Dompel het luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
• Installeer het luchtfilter in de luchtfilterbehuizing en plaats het luchtfilterdeksel terug.
• Plaats de onderhoudskap van de motor terug en draai de vergrendelknop in de vergrendelde stand om deze vast te zetten.

DE MOTOROLIE VERVERSEN

Zie Afbeelding 18:

AFB. 18

1. Oliepeilstok

Voor optimale prestaties dient u de motorolie te verversen volgens de cijfers die zijn gespecificeerd in het onderhoudsschema of de motorhandleiding (indien van toepassing). Bij gebruik van de generator onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, dient u de olie vaker te verversen.

OPMERKING: Ververs de olie terwijl de motor warm, maar niet heet is. Warme motorolie loopt sneller en grondiger weg dan koude olie. Contact met hete olie veroorzaakt ernstige brandwonden.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Draai de vergrendelknop naar de ontgrendelde stand.
• Verwijder de onderhoudskap van de motor.
• Maak het gebied rond de oliepeilstok schoon.
• Draai de oliepeilstok langzaam los en verwijder deze.
• Plaats een olieopvangbak (of geschikte bak) onder het olievul-/aftapgat.

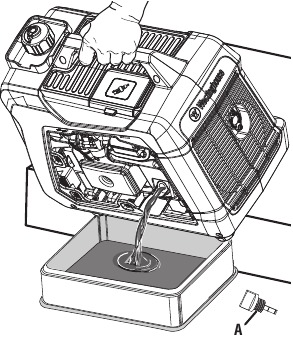

• Kantel de generator om de olie af te tappen.
• Nadat de olie volledig is afgetapt, zet u de generator in een rechtopstaande positie.
• Vul de olie bij zoals beschreven in de sectie Bediening.
• Plaats de oliepeilstok terug en draai deze met de hand vast.
• Maak eventueel gemorste olie schoon.
• Plaats de onderhoudskap van de motor terug en draai de vergrendelknop in de vergrendelde stand om deze vast te zetten.

DE BOUGIE REINIGEN/VERVANGEN

Zie Afbeelding 19:

1. Bougie
2. Bougiestekker
3. Isolator
4. Elektrode

LET OP
Gebruik ALTIJD de Westinghouse OEM of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot een onregelmatig stationair draaien, overslaan of kan voorkomen dat de motor start.

Zorg ervoor dat de bougie schoon is en de juiste opening heeft. Om uw bougie te reinigen of te vervangen:

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Til de onderhoudsklep van de bougie op om toegang te krijgen tot het bougiegebied.
• Verwijder de bougiestekker door deze stevig recht van de motor af te trekken.
• Maak het gebied rond de bougie schoon.
• Verwijder de bougie met de meegeleverde bougiedopsleutel.
  LET OP
  Oefen nooit zijdelingse druk uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.
• Inspecteer de bougie. Vervang deze als de elektroden putjes vertonen, verbrand zijn of de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
• Meet de elektrodeafstand van de bougie met een draadtype voelermaat. Corrigeer indien nodig de opening door de zij-elektrode voorzichtig te buigen.
  Bougieafstand: 0,024–0,032 inch (0,60–0,80 mm)
• Installeer de bougie voorzichtig met de hand vast en draai deze vervolgens nog 3/8 tot 1/2 slag aan met de bougiesleutel.
• Plaats de bougiestekker terug en sluit de onderhoudsklep van de bougie.

DE VONKENVANGER REINIGEN

Zie Afbeelding 20:

AFB. 20

1. Vonkenvanger
2. Scherm
3. Schroeven
4. Beugel

Controleer en reinig de vonkenvanger volgens de cijfers die zijn gespecificeerd in het onderhoudsschema of de motorhandleiding (indien van toepassing). Het niet reinigen van de vonkenvanger leidt tot verminderde motorprestaties.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder de twee schroeven waarmee de vonkenvangerbeugel is bevestigd.
• Verwijder de beugel, het scherm en de vonkenvanger van de generator.
• Reinig het scherm en de vonkenvanger voorzichtig met een draadborstel.
• Plaats de vonkenvanger, het scherm en de beugel terug. Draai de schroeven stevig vast.

HET LEEGMAKEN VAN DE BRANDSTOFTANK EN DE VLOTTERKAMER VAN DE CARBURATEUR

Zie afbeeldingen 21 - 23:

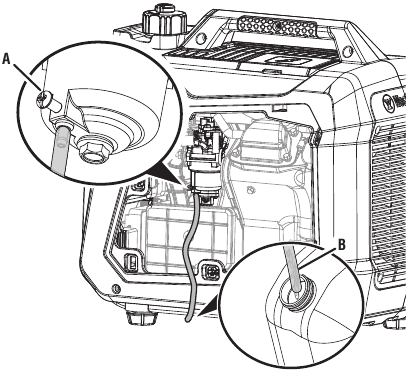

AFB. 21

1. Aftapschroef
2. Aftapslang

AFB. 22

1. Benzine UIT

Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.

Zelfs correct gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als de generator twee tot zes maanden wordt opgeslagen, laat u de vlotterkamer leeglopen om te voorkomen dat er gom en vernis ophopen in de carburateur. Als de generator langer dan zes maanden wordt opgeslagen, laat u de brandstoftank leeglopen om brandstofscheiding, verslechtering en afzettingen in het brandstofsysteem te voorkomen.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.

Om de vlotterkamer leeg te laten lopen:

• Zet de motor-/brandstofschakelaar in de stand BENZINE UIT .
• Verwijder de onderhoudsafdekking van de motor.
• Zoek de aftapslang die uit de onderkant van de vlotterkamer van de carburateur komt.
• Plaats het onderste uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
• Draai de aftapschroef van de vlotterkamer los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterkamer vast.
• Leid de aftapslang tussen de luchtfilterbehuizing en de onderhoudsafdekking van de motor. Installeer de onderhoudsafdekking van de motor.

Om de vlotterkamer droog te laten draaien:

• Start de generator zoals eerder beschreven.
• Nadat de motor is gestart, zet u de motor-/brandstofschakelaar in de stand BENZINE UIT .
• Laat de generator draaien totdat de brandstof in de carburateur op is en de motor stopt.
• Zet de motor-/brandstofschakelaar in de UIT -stand

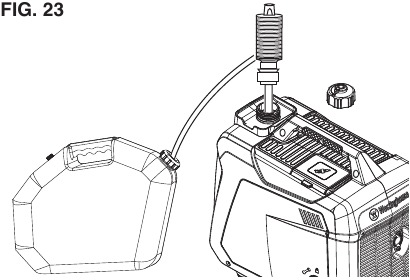

Om de brandstoftank leeg te laten lopen:

LET OP
Om schade aan het apparaat te voorkomen, moet u de motorolie aftappen voordat u de brandstoftank leegmaakt. Zie De motorolie vervangen voor meer informatie.

• Zet de motor-/brandstofschakelaar in de UIT -stand.
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
• Gebruik een in de handel verkrijgbare benzinehandpomp (niet meegeleverd) om de benzine uit de brandstoftank te hevelen in een goedgekeurde benzinecontainer. Gebruik GEEN elektrische pomp.

OPMERKING: De brandstoftank kan ook worden leeggemaakt met behulp van de aftapschroef van de carburateur en de aftapslang, zoals eerder beschreven. Houd de motor-/brandstofschakelaar in de UIT -stand, zodat de brandstof van de tank door de carburateur kan stromen.

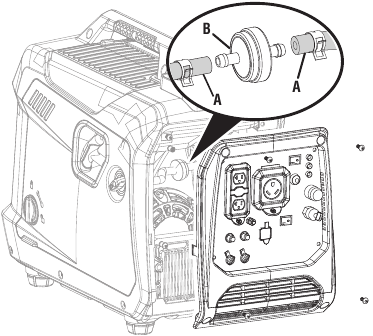

DE BRANDSTOFFILTER VERVANGEN

Zie afbeelding 24:

AFB. 24

1. Brandstofleiding
2. Brandstoffilter

Na verloop van tijd kan de brandstoffilter vuil of verstopt raken. Om het risico op motorstoringen te verminderen, moet u de brandstoffilter vervangen volgens de cijfers die zijn gespecificeerd in het onderhoudsschema of de motorhandleiding (indien van toepassing).

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Tap de brandstoftank af zoals eerder beschreven.
• Verwijder de schroeven waarmee het bedieningspaneel is bevestigd.
• Verwijder het bedieningspaneel.
• Zoek de brandstoffilter en noteer de oriëntatie van de filter.
• Knijp met een tang in de brandstofleidingklemmen en schuif de brandstofleidingen weg van de filter.
• Installeer de brandstofleidingen op de nieuwe filter. Zorg ervoor dat de brandstoffilter correct is georiënteerd.
• Plaats de bediening terug en draai de schroeven goed vast.

DE KLEPSPELING CONTROLEREN/AFSTELLEN

Zie afbeeldingen 25 - 26:

AFB. 25

1. Tuimelaardeksel
2. Bout
3. Pakking

1. Stelschroef
2. Borgmoer
3. Voelermaat
4. Tuimelaar
5. Klepsteel
6. Stoterstang

LET OP
Het controleren en afstellen van de klepspeling moet worden gedaan als de motor koud is.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
• Verwijder de bougie, zodat de motor gemakkelijker kan worden gedraaid.
• Trek aan de terugslaghendel om de motor naar het bovenste dode punt (BDP) te draaien. Kijk door het bougiegat; de zuiger moet zich bovenaan bevinden (beide kleppen zijn gesloten).
• Beide tuimelaars moeten los zitten op het BDP bij de compressieslag. Zo niet, draai de motor dan 360°.
• Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.

	Inlaatklep	Uitlaatklep
Klepspeling	0,0031 – 0,0047 inch (0,08 – 0,12 mm)	0,0051 – 0,0067 inch (0,13 – 0,17 mm)
Koppel	8 – 12 Nm	8 – 12 Nm

• Als een afstelling nodig is, draai dan de borgmoer los.
• Schuif de juiste voelermaat tussen de tuimelaar en de klepsteel.
• Draai de stelschroef op de stoterstang vast om de gespecificeerde speling te verkrijgen.
  OPMERKING: U moet kunnen voelen dat de tuimelaar de voelermaat raakt.
• Houd de stelschroef op zijn plaats en draai de moer vast.

Koppel: 106 inch-pound (12 Nm)

• Controleer de klepspeling opnieuw.
• Als er geen verdere aanpassingen nodig zijn, voer dan deze procedure uit op de andere klep.
• Als u klaar bent, installeert u de pakking, het tuimelaardeksel en de bougie.

OPSLAG

Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. Houd het apparaat rechtop. Bewaar de generator niet op zijn kant. Laat de brandstof leeglopen voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes, uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.

LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaan. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator continu te gebruiken. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Plaats alle beschermhoezen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper.
2 tot 6 maanden	Plaats alle beschermhoezen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper. Laat de vlotterkamer van de carburateur leeglopen. (Bewaar benzine in een goedgekeurde benzinecontainer of voer deze af volgens de voorschriften van de staat en de gemeente.)
6 maanden of langer	Plaats alle beschermhoezen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper. Laat de vlotterkamer van de carburateur en de brandstoftank leeglopen. (Bewaar benzine in een goedgekeurde benzinecontainer of voer deze af volgens de voorschriften van de staat en de gemeente.) Doe een eetlepel motorolie in de bougiecilinder. Trek voorzichtig aan de terugslaghendel om de motor langzaam te draaien en het smeermiddel te verdelen. Installeer de bougie opnieuw. Vervang de motorolie.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de intervallen op basis van uren of kalender, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

OPMERKING: Als uw product een aparte motorhandleiding heeft, negeer dan de informatie in deze tabel en volg de instructies in de motorhandleiding.

	Voor elk gebruik	Na de eerste 25 uur of de eerste maand	Na 50 uur of elke zes maanden	Na 100 uur of elke zes maanden	Na 300 uur of elk jaar
Controleer de motorolie	X
Motorolie verversen1		X	X
Luchtfilter reinigen2			X
Inspecteren/Reinigen Vonkenvanger				X
Inspecteer/reinig de bougie				X
Inspecteer/stel de klepspeling af3				X
Bougie vervangen					X
Luchtfilter vervangen					X
Brandstoffilter vervangen				X
1 Ververs de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen. 2 Reinig vaker in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd. 3 Aanbevolen wordt om deze service te laten uitvoeren door een erkende Westinghouse-service dealer.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start, maar valt daarna uit	Brandstofniveau is laag of uitgeput.	Tank bij.
	Incorrect motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde benzine.	Tap de brandstoftank leeg. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft onvoldoende vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Oude benzine, generator opgeslagen zonder de benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de brandstoftank leeg. Tank bij met verse benzine.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor start niet	Geen brandstof.	Tank bij.
	Oude benzine, generator opgeslagen zonder de benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de benzinetank leeg. Tank bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LOW OIL LED brandt, zet dan de motor-/brandstofregelschakelaar in de OFF stand. Voeg motorolie toe.
	Bougie nat van brandstof (overstroomde motor).	Wacht vijf minuten. Zet de motor-/brandstofregelschakelaar in de OFF stand. Trek de terugslaghendel snel een paar keer over. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of onjuist afgesteld.	Stel de bougie af of vervang deze. Plaats deze terug.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	CO-sensor verwijderd of aangepast.	Terugkeren naar de oorspronkelijke configuratie.
	CO-sensor geactiveerd of systeemfout opgetreden.	Verplaats de generator / Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of valt weg bij belasting	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel enkele apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED is UIT en OVERLOAD LED is AAN.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

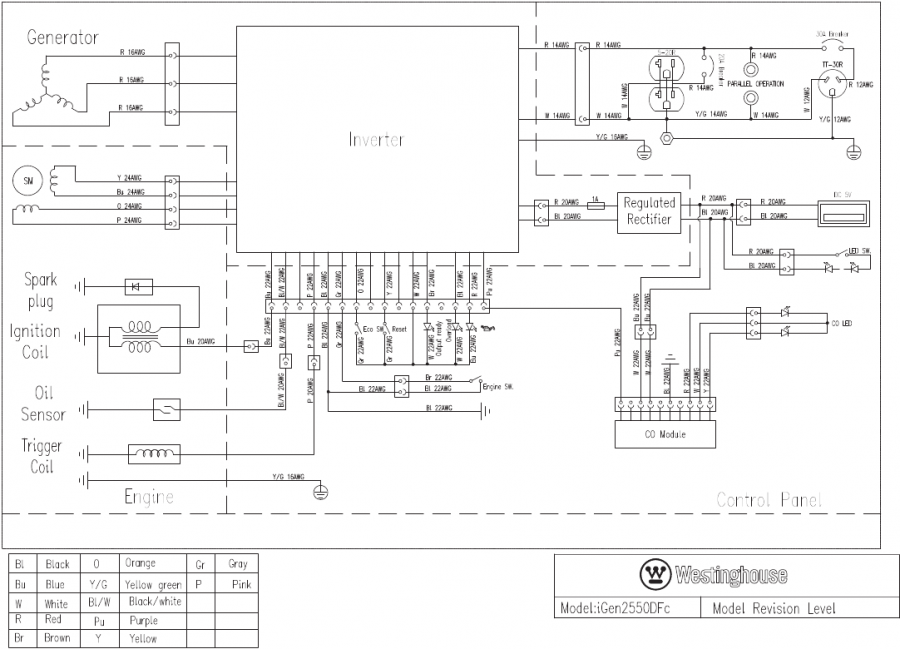

SCHEMA

VRAGEN?
E-mail ons op service@wpowereq.com
of bel de klantenservice op 1-855-944-3571

www.WestinghouseOutdoorPower.com

Referenties

• http://www.p65warnings.ca.gov
• Garantie registratie | Westinghouse Outdoor Equipment
• http://www.p65warnings.ca.gov/product
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen2550DFc - Handleiding omvormergenerator

Beschikbare talen
