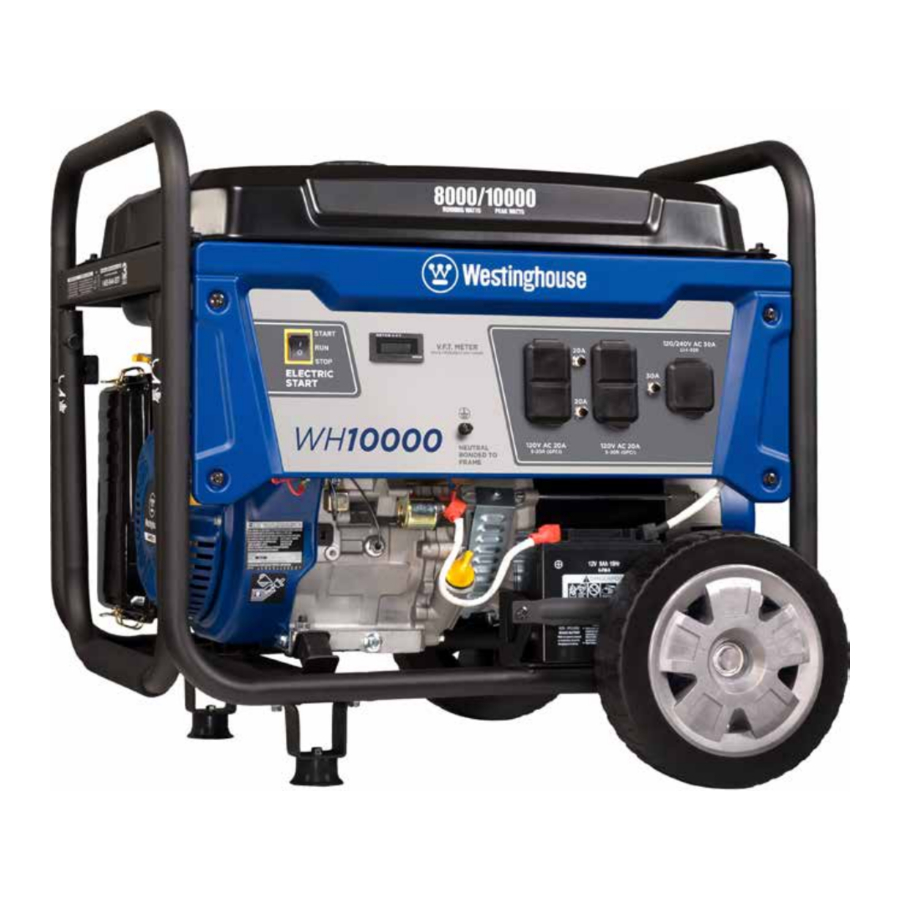

Westinghouse WH10000 - Handleiding draagbare generator

Inhoud

1 INLEIDING
- 1.1 TECHNISCHE SPECIFICATIES
- 1.2 PRODUCTREGISTRATIE
2 VEILIGHEID
3 UITPAKKEN
- 3.1 WAT ZIT ER IN DE DOOS
- 3.2 DOOS MET WIELSETACCESSOIRES
4 MONTAGE
5 KENMERKEN
- 5.1 KENMERKEN VAN DE GENERATOR
- 5.2 KENMERKEN VAN HET BEDIENINGSPANEEL
6 WERKING
7 ONDERHOUD
8 OPSLAG
- 8.1 DE GENERATOR OPSLAAN
9 PROBLEEMOPLOSSING

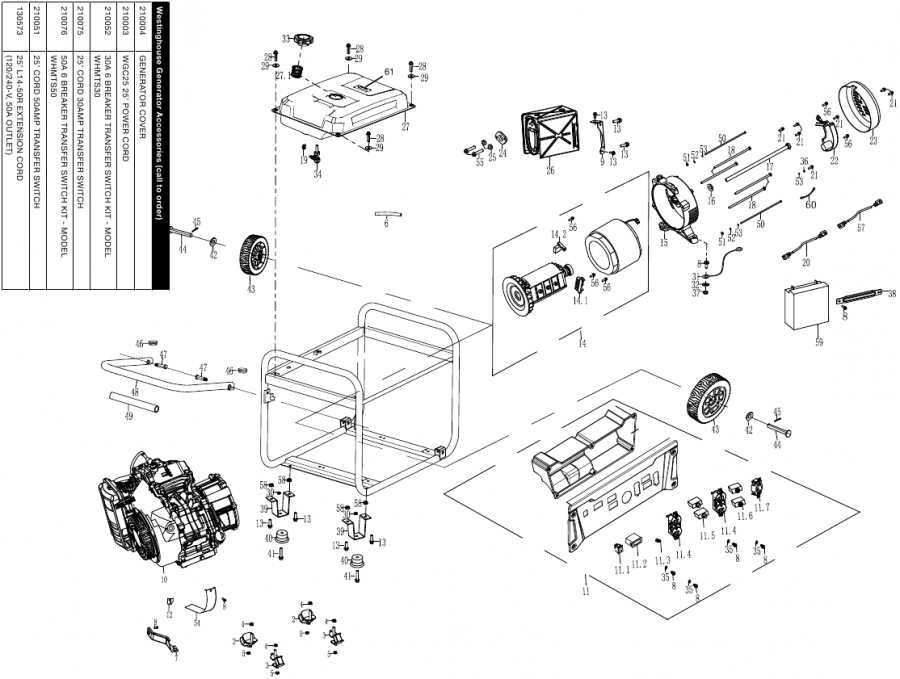

10 WH10000 UITGEBREIDE WEERGAVE

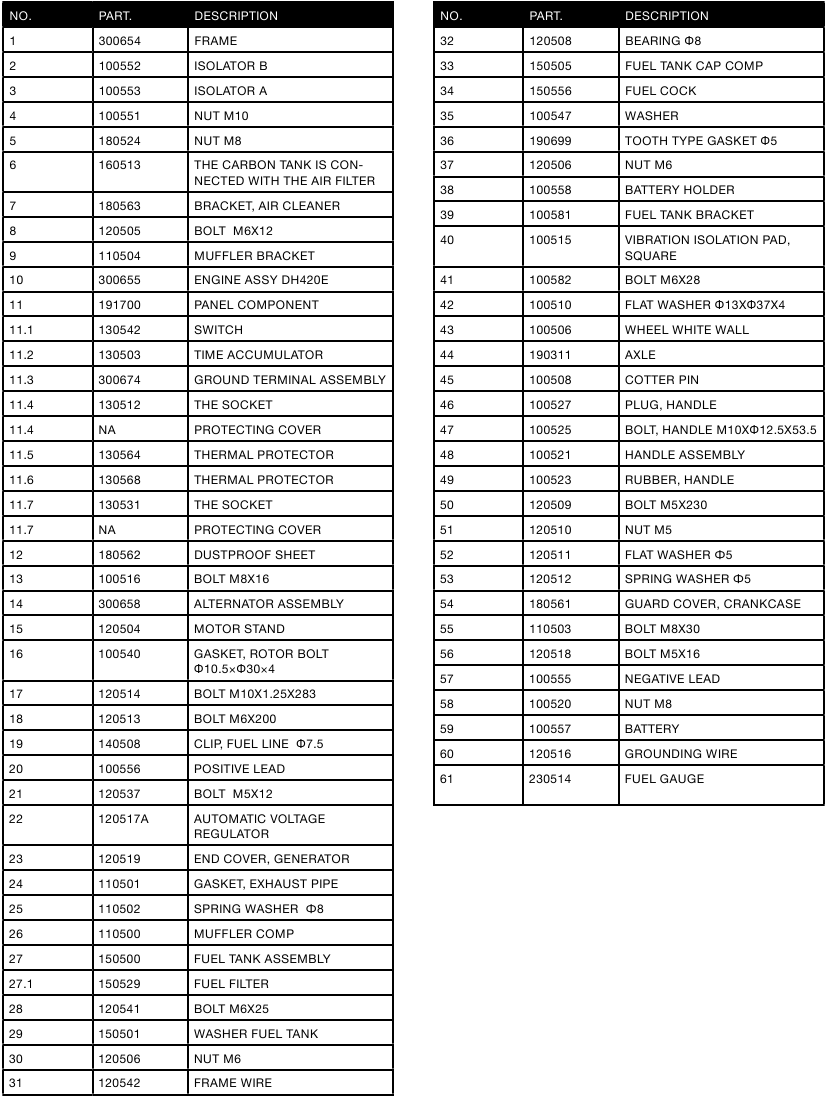

11 WH10000 UITGEBREIDE WEERGAVE ONDERDEEL NR.

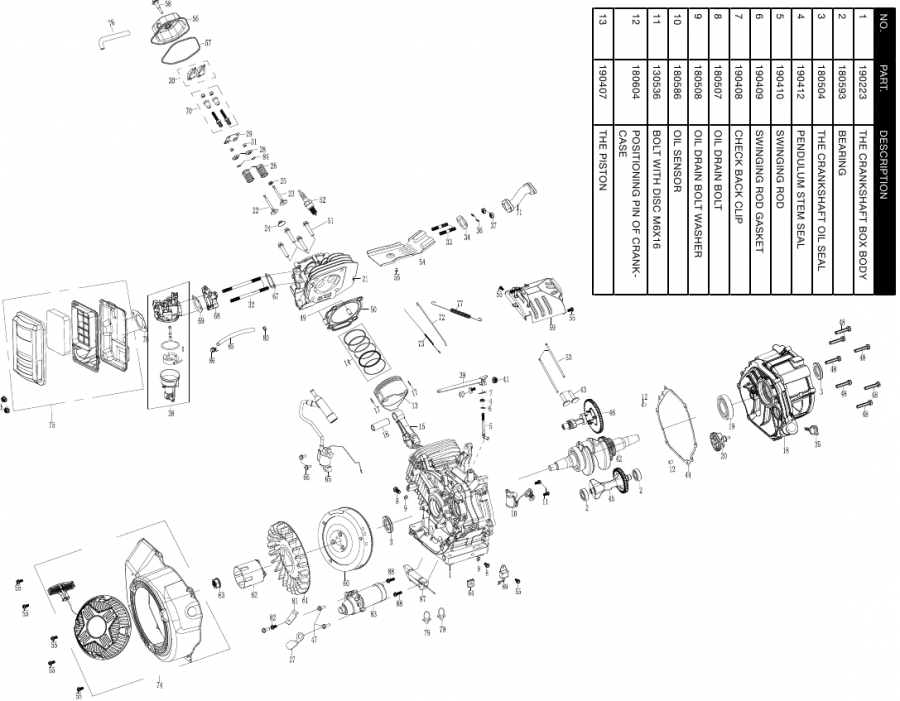

12 WH10000 MOTORWEERGAVE

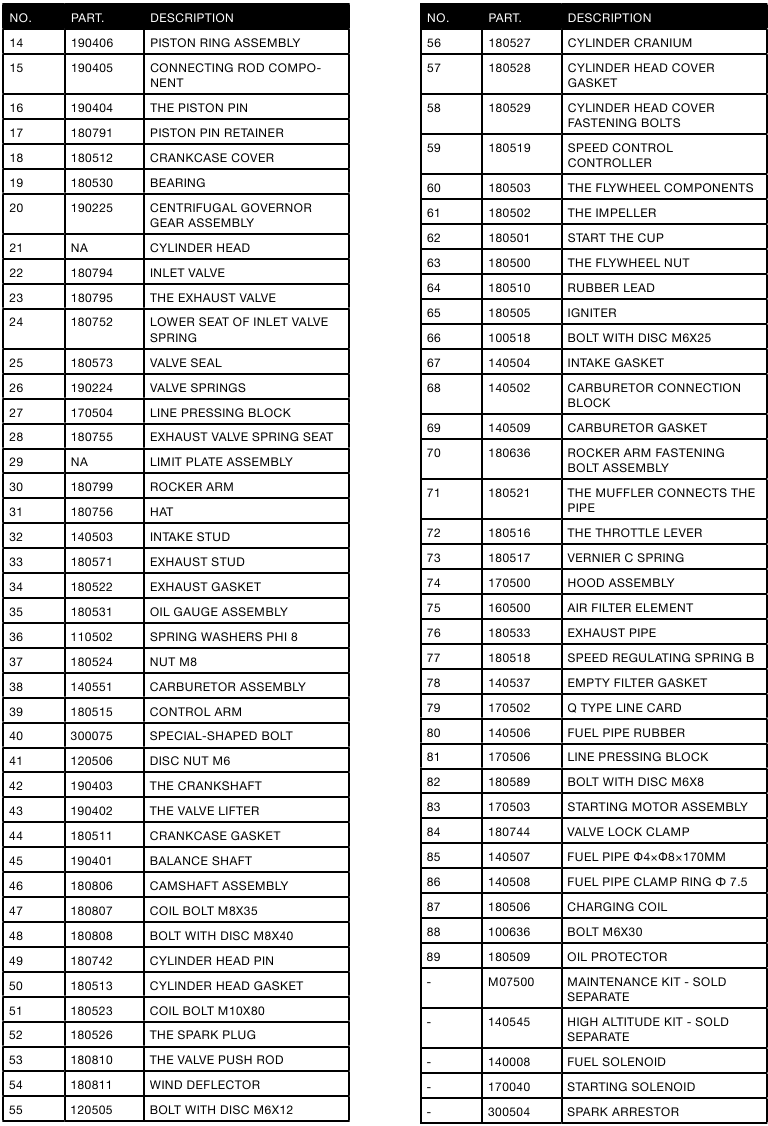

13 WH10000 MOTOR ONDERDEEL NR.

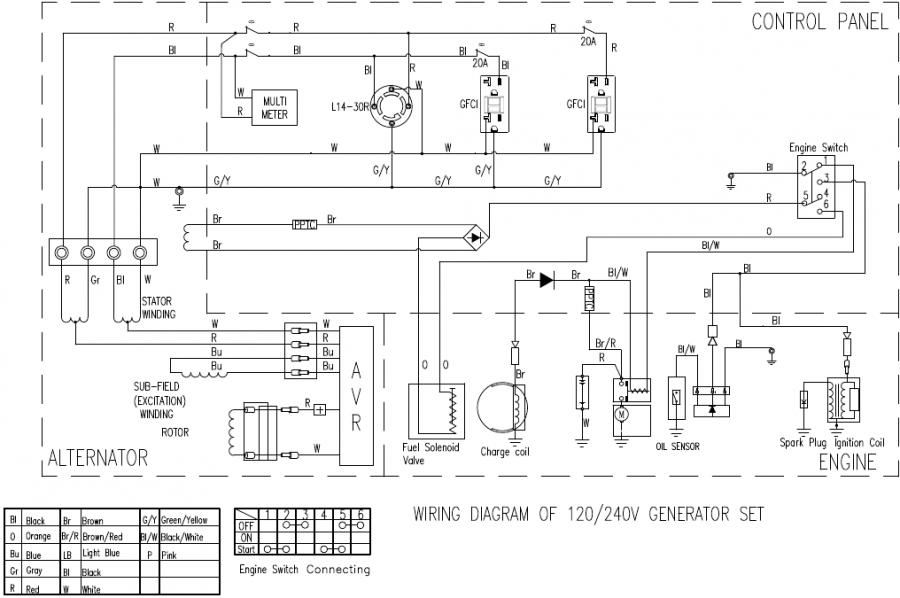

14 WH10000 SCHEMA
15 Referenties
16 Download handleiding
17 In andere talen

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Om blootstelling te minimaliseren, moet u voorkomen dat u uitlaatgassen inademt, de motor niet onnodig stationair laat draaien, uw apparatuur in een goed geventileerde ruimte onderhouden en handschoenen dragen of uw handen regelmatig wassen bij het onderhouden van uw apparatuur. Ga voor meer informatie naar www.P65Warnings.ca.gov.

Deze handleiding bevat belangrijke instructies voor het bedienen van deze generator. Lees deze handleiding zorgvuldig door voordat u de generator gaat gebruiken, voor uw veiligheid en de veiligheid van anderen. Het niet opvolgen van alle instructies en voorzorgsmaatregelen kan ernstig letsel of de dood tot gevolg hebben voor u en anderen.

TECHNISCHE SPECIFICATIES

Modelnummer

Draaiende watt

Piek watt

Brandstoftankinhoud (L/G)

Nominaal toerental (RPM)

Ontstekingstype

Bougie

Motorinhoud (cc)

Slag X boring

Oliecapaciteit (L)

Olietype

WH10000

8000

10000

25/6.6

3600

TCI

F7TC

420

66X90

1.10

10W30

LET OP
Zelfs met een carburateurmodificatie zal het motorvermogen ongeveer 3,5% afnemen voor elke 300 meter (1.000 voet) toename in hoogte. Het effect van hoogte op het motorvermogen zal groter zijn als er geen carburateurmodificatie wordt aangebracht. Een afname van het motorvermogen zal het vermogen van de generator verminderen.

BEWAAR UW AANKOOPBEWIJS OM EEN PROBLEEMLOZE GARANTIEDEKKING TE GARANDEREN.

PRODUCTREGISTRATIE

Om een probleemloze garantiedekking te garanderen, is het belangrijk dat u uw Westinghouse-generator registreert.

U kunt uw generator op een van de volgende manieren registreren:

Vul het onderstaande productregistratieformulier in en stuur het naar:
Product Registration
MWE Investments LLC
777 Manor Park Drive
Columbus, Ohio 43228
Registreer uw product online op www.westinghouseportablepower.com/register-your-product/
Om uw generator te registreren, moet u de volgende informatie zoeken:

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze waarschuwingen bekend is bij iedereen die aan of in de buurt van de apparatuur werkt.

Dit veiligheidswaarschuwingssymbool verschijnt bij de meeste veiligheidsverklaringen. Het betekent aandacht, word alert, uw veiligheid is in het geding! Lees en respecteer de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot licht of matig letsel.

LET OP
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of waardoor de apparatuur niet goed functioneert.

OPMERKING: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren op de beoogde manier.

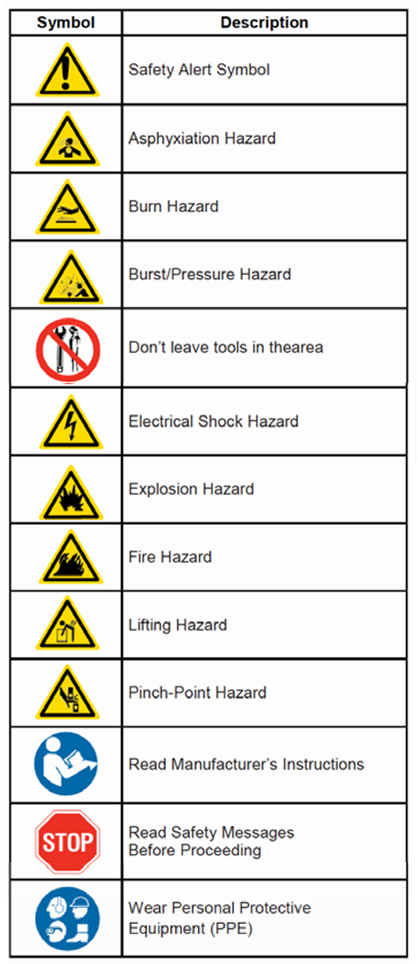

DEFINITIES VAN VEILIGHEIDSSYMBOLEN

ALGEMENE VEILIGHEIDSREGELS

Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waternevel of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.
Gebruik de generator nooit als aangesloten apparaten oververhit raken, het elektrische vermogen daalt, er vonken, vlammen of rook uit de generator komen, of als de stopcontacten beschadigd zijn.

De spanning die door de generator wordt geproduceerd, kan leiden tot de dood of ernstig letsel.

Gebruik de generator nooit in de regen of in een overstromingsgebied, tenzij de juiste voorzorgsmaatregelen zijn genomen om te voorkomen dat u wordt blootgesteld aan regen of overstromingen.
Gebruik nooit versleten of beschadigde verlengsnoeren.
Laat altijd een erkende elektricien de generator aansluiten op het elektriciteitsnet.
Raak een werkende generator nooit aan als de generator nat is of als u natte handen hebt.
Gebruik de generator nooit in sterk geleidende gebieden, zoals in de buurt van metalen vlonders of staalconstructies.
Gebruik altijd geaarde verlengsnoeren. Gebruik altijd driedraads of dubbel geïsoleerd elektrisch gereedschap.
Raak nooit stroomvoerende aansluitingen of blanke draden aan terwijl de generator in werking is.
Zorg ervoor dat de generator correct is geaard voordat u hem gebruikt.

Benzine en benzinedampen zijn onder bepaalde omstandigheden extreem ontvlambaar en explosief.

Tank de generator altijd buiten bij, in een goed geventileerde ruimte.
Verwijder nooit de brandstofdop terwijl de motor draait.
Tank de generator nooit bij terwijl de motor draait. Schakel de motor altijd uit en laat de generator afkoelen voordat u gaat tanken.
Vul de brandstoftank alleen met benzine.
Houd vonken, open vuur of andere vormen van ontsteking (zoals lucifers, sigaretten, statische elektriciteit) uit de buurt tijdens het tanken.
Vul de brandstoftank nooit te vol. Laat ruimte over voor de brandstof om uit te zetten. Het te vol tanken van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken. Gemorste brandstof kan ontbranden. Als er brandstof op de generator wordt gemorst, veeg dan eventuele gemorste vloeistoffen onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
Draag een veiligheidsbril tijdens het tanken.
Gebruik nooit benzine als schoonmaakmiddel.
Bewaar alle containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.
Controleer op brandstoflekken na het tanken. Gebruik de motor nooit als er een brandstoflek wordt ontdekt.

Gebruik de generator nooit als aangesloten apparaten oververhit raken, het elektrische vermogen daalt, er vonken, vlammen of rook uit de generator komen, of als de stopcontacten beschadigd zijn.

Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.

Verwijder altijd gereedschap of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u deze gebruikt.

LET OP

Wijzig de generator nooit.
Gebruik de generator nooit als deze sterk trilt, als het motortoerental sterk verandert of als de motor vaak overslaat.
Koppel altijd gereedschap of apparaten los van de generator voordat u start.

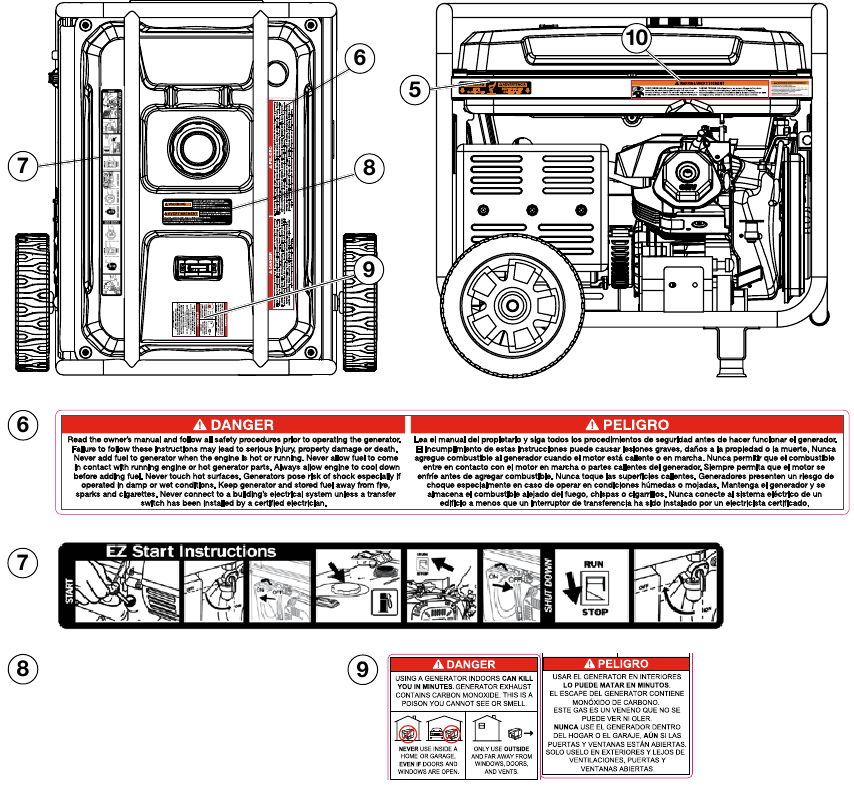

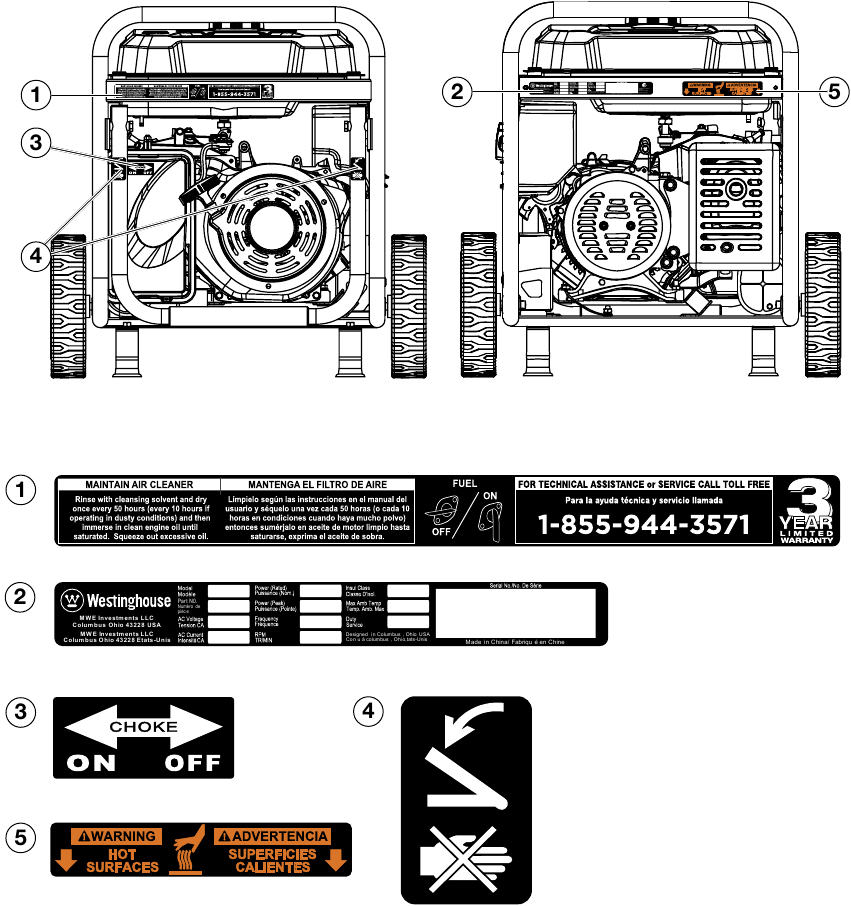

VEILIGHEIDSLABELS EN -STICKERS

UITPAKKEN

Laat u altijd helpen bij het optillen van de generator. De generator is zwaar; het optillen ervan kan lichamelijk letsel veroorzaken.

Vermijd snijden op of in de buurt van nietjes om persoonlijk letsel te voorkomen.

Benodigd gereedschap – stanleymes of vergelijkbaar gereedschap.

Snijd de verpakkingstape voorzichtig bovenop de doos door.
Vouw de bovenste flappen terug om de handleiding te onthullen.
Verwijder de kartonnen doos met wielsetaccessoires.
Snijd voorzichtig twee zijden van de doos door om de generator te verwijderen.

WAT ZIT ER IN DE DOOS

Handleiding
Snelstartgids/Onderhoudsschema
1,1 liter fles SAE 10W30-olie (1)
Bougiedopsleutel (1)
Wielsetaccessoires Doos Trechter (1)

DOOS MET WIELSETACCESSOIRES

Open de doos met wielsetaccessoires en controleer de inhoud aan de hand van de lijst rechts. Als er onderdelen ontbreken, zoek dan een erkende Westinghouse-generator dealer op via service@wpowereq.com of bel 1-855-944-3571.

Afbeelding 1 - Hardware wiel- en voetenset

Sluitring (2 gebruikt)
Flensbout M8 x16mm (4 gebruikt)
Splitpen (2 gebruikt)
Wielaspennen (2)

MONTAGE

WIELEN EN VOETEN INSTALLEREN

LEES DE VEILIGHEIDSINSTRUCTIES DOOR VOORDAT U DE GENERATOR MONTEERT.

Til de generator nooit zonder hulp op. De generator is zwaar en tillen zonder hulp kan leiden tot persoonlijk letsel.
Gebruik de handgrepen nooit als hijspunt om het hele gewicht van de generator te dragen. Gebruik de handgrepen alleen om de generator te verplaatsen door de handgrepen op te tillen en de wielen te gebruiken om de generator te verplaatsen.
Wees voorzichtig bij het inklappen van de handgrepen. Handen en vingers kunnen bekneld raken.

LET OP
Voor de montage van de generator moet u het apparaat op één kant tillen. Zorg ervoor dat alle motorolie en brandstof uit het apparaat zijn verwijderd voordat u het monteert. Eenmaal gemonteerd, is de wielset niet bedoeld voor gebruik op de openbare weg. De wielset is uitsluitend ontworpen voor gebruik op deze generator.

VOETEN OP FRAME INSTALLEREN

Plaats de generator op een vlakke ondergrond.
Plaats een stuk karton of ander zacht materiaal om de generator op te kantelen om de framelak te beschermen en te voorkomen dat de generator wegglijdt. Kantel de generator op de zijkant.
Installeer de montagevoet op het frame met behulp van M8-flensbouten.

Afbeelding 1 - Montagevoeten op frame monteren
1. Montagevoeten]
2. Flensbouten M8

WIELEN OP FRAME INSTALLEREN

Steek de aspen door de ring en het wiel.

Afbeelding 2 - Wielmontage
Installeer het wiel met de aspen door de asbeugel op het frame. Het oog van de bout moet naar de binnenkant van de generator gericht zijn.

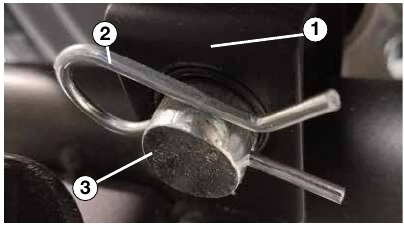

Afbeelding 3 - Wiel op frame monteren
Installeer de splitpen door de aspen om deze op zijn plaats te vergrendelen.
1. Asbeugel
2. Haarspeldclip
3. Aspen
Herhaal de vorige stappen op het andere wiel.

DE BATTERIJ INSTALLEREN

Om elektrische schokken te voorkomen:

Sluit ALTIJD eerst de positieve (+) batterijkabel (rode beschermhuls) aan bij het aansluiten van batterijkabels.
Koppel ALTIJD eerst de negatieve (-) batterijkabel (zwarte beschermhuls) los bij het loskoppelen van batterijkabels.
Sluit de negatieve (-) batterijkabel (zwarte beschermhuls) NOOIT aan op de positieve (+) pool op de batterij.
Sluit de positieve (+) batterijkabel (rode beschermhuls) NOOIT aan op de negatieve (-) pool op de batterij.
Raak NOOIT beide batterijpolen tegelijkertijd aan.
Plaats NOOIT een metalen gereedschap over beide batterijpolen.
Gebruik ALTIJD geïsoleerd of niet-geleidend gereedschap bij het installeren van de batterij.

Maak de positieve (+) batterijkabel (rode beschermhuls) stevig vast aan de positieve (+) batterijpool. Zorg ervoor dat de beschermhuls over de batterijpool zit.
Verwijder voorzichtig de beschermende verpakking rond de nok van de negatieve (-) batterijkabel (zwarte beschermhuls).

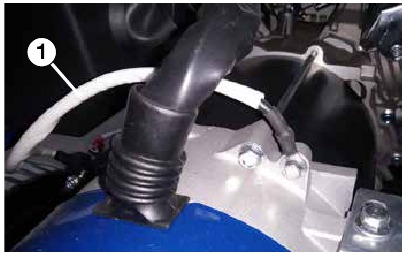

Zoek de negatieve (-) kabel die is bevestigd aan de alternatorkabel, verwijder de binder en leid deze naar de negatieve (-) batterijpool. Zie afbeelding 4 hieronder voor de locatie van de negatieve (-) kabel.

Afbeelding 4 - (1) Negatieve kabel

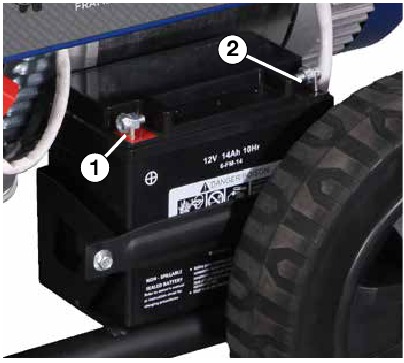

Trek de zwarte beschermhuls terug en bevestig de negatieve (-) batterijkabel (zwarte beschermhuls) stevig aan de negatieve (-) batterijpool, zoals weergegeven in afbeelding 5. Plaats de zwarte beschermhuls terug zodat deze de kabelnok en de batterijpool beschermt.

De negatieve (-) batterijdraad bevestigen
1. Positieve (+) batterijkabel (rood)
2. Negatieve (-) batterijkabel (zwart)

KENMERKEN

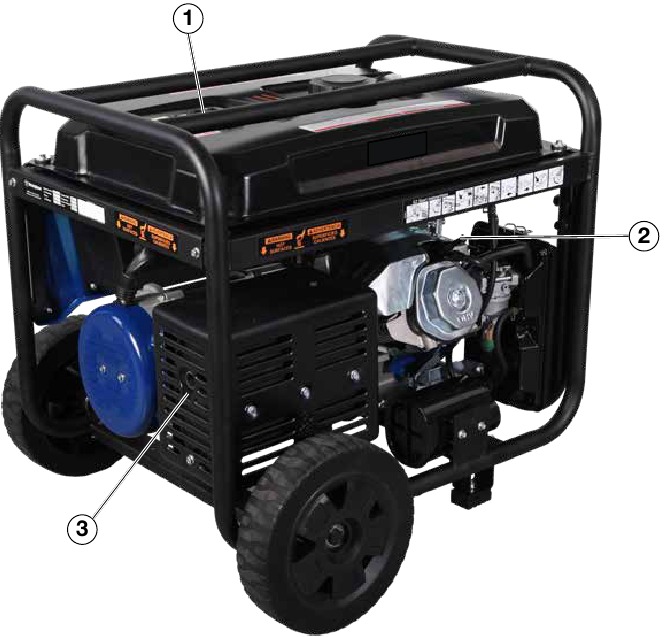

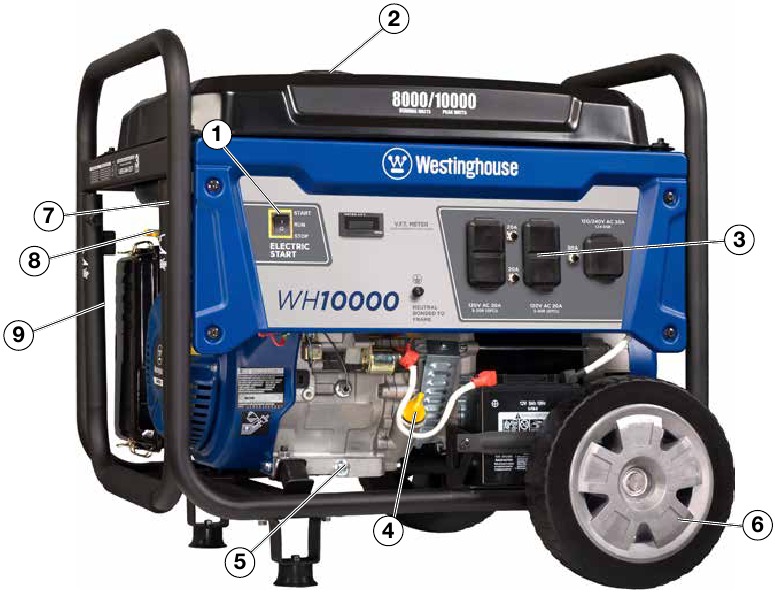

KENMERKEN VAN DE GENERATOR

Elektrische startschakelaar: Houd de startpositie 1 seconde ingedrukt om de motor te starten. Zorg ervoor dat u de choke handmatig opent voordat u start.
Brandstofdop: Sluit tot er een klikgeluid te horen is.
Bedieningspaneel: Bevat de stroomonderbrekers en stopcontacten.
Olievuldop/peilstok: Moet worden verwijderd om olie toe te voegen en te controleren.
Olieaftapplug: Moet worden verwijderd om motorolie af te tappen
Lekvrije wielen: Voor gemakkelijke draagbaarheid
Brandstofafsluitklep: Regelt de brandstoftoevoer naar de motor.
Handmatige choke: De choke moet handmatig worden ingesteld door aan de chokeknop te draaien.
Handgreep uit één stuk: Inclusief rubberen handvat. Hiermee kunt u het apparaat gemakkelijk met één hand duwen of trekken.

Brandstofmeter: Geeft het brandstofniveau aan.

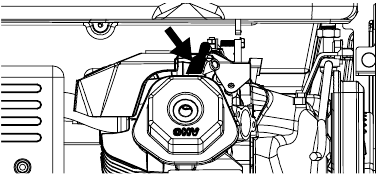

Bougiedop (draad): Moet worden verwijderd bij het onderhouden van de motor of de bougie.
Geluiddemper en vonkenvanger: Vermijd contact totdat de motor is afgekoeld. De vonkenvanger voorkomt dat vonken de geluiddemper verlaten. Deze moet worden verwijderd voor onderhoud.

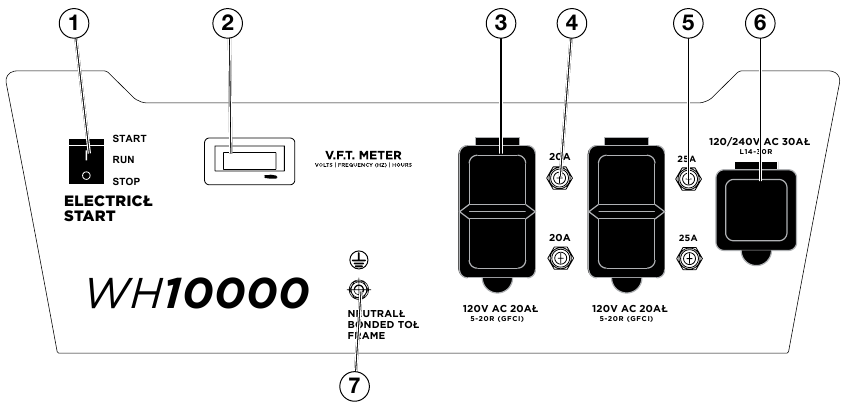

KENMERKEN VAN HET BEDIENINGSPANEEL

Electric Start Switch: Houd de startpositie Start (Start) ingedrukt totdat de motor start. Zorg ervoor dat u de choke handmatig opent voordat u start.
V.F.T. Meter: Schakelt tussen 4 displays, waaronder de frequentie in hertz, de standaard blanco display 00:00, het totale aantal bedrijfsuren dat de generator onder belasting heeft gedraaid en de spanning. Druk op de knop "mode" (modus) om handmatig te schakelen.
120-Volt, 20-Amp Duplex GFCI Outlets (NEMA 5-20R): Elk stopcontact kan maximaal 20 ampère voeren op een enkel stopcontact of een combinatie van beide stopcontacten.
20-Amp Circuit Breakers: Elke stroomonderbreker beperkt de stroom die via de 120-volt duplex stopcontacten kan worden geleverd tot 20 ampère.
25-Amp Circuit Breakers: Elke drukknop-stroomonderbreker regelt de totale output per poot naar het L14-30-stopcontact.
120/240-Volt, 30-Amp Twist Lock Outlet (NEMA L14-30R): Het stopcontact kan een output van 120 V of 240 V leveren.
Ground Terminal: De aardklem wordt gebruikt om de generator te aarden.

WERKING

VOORDAT U DE GENERATOR START

LEES VOOR HET STARTEN VAN DE GENERATOR HET VEILIGHEIDSGEDEELTE DOOR.

Locatiekeuze – Voordat u de generator start, dient u uitlaatgassen en locatiegevaren te vermijden door het volgende te controleren:

U hebt een locatie gekozen om de generator te bedienen die buiten en goed geventileerd is.
U hebt een locatie gekozen met een vlakke en stevige ondergrond waarop u de generator kunt plaatsen.
U hebt een locatie gekozen die zich op minstens 1,8 m (6 feet) afstand van een gebouw, andere apparatuur of brandbaar materiaal bevindt.
Als de generator zich dicht bij een gebouw bevindt, zorg er dan voor dat deze zich niet in de buurt van ramen, deuren en/of ventilatieopeningen bevindt.

Gebruik de generator altijd op een vlakke ondergrond. Als u de generator op een niet-vlakke ondergrond plaatst, kan de generator omvallen, waardoor brandstof en olie kunnen lekken. Gemorste brandstof kan ontbranden als deze in contact komt met een ontstekingsbron, zoals een zeer heet oppervlak.

LET OP

Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ertoe leiden dat er vuil in de generator terechtkomt, wat kan leiden tot:

Blokkering van koelopeningen
Blokkering van het luchtinlaatsysteem

Weer – Gebruik uw generator nooit buitenshuis tijdens regen, sneeuw of een combinatie van weersomstandigheden die kunnen leiden tot vochtophoping op, in of rond de generator.

Droog oppervlak – Gebruik de generator altijd op een droog oppervlak zonder vocht.

Geen aangesloten belastingen – Zorg ervoor dat de generator geen aangesloten belastingen heeft voordat u hem start. Om er zeker van te zijn dat er geen aangesloten belastingen zijn, koppelt u alle elektrische verlengsnoeren los die op de stopcontacten van het bedieningspaneel zijn aangesloten.

LET OP
Het starten van de generator met reeds aangebrachte belastingen kan leiden tot schade aan apparaten die tijdens de korte opstartperiode van de generator worden uitgeschakeld.

De generator aarden – De National Electric Code (NEC), evenals veel lokale elektrische codes, vereisen mogelijk dat de generator is verbonden met de aarde. De meest voorkomende toepassing die een aardingsstaaf vereist, is wanneer u de generator gebruikt als een afzonderlijk afgeleid systeem om back-upstroom aan uw huis te leveren. Dit is meestal het geval wanneer een transferschakelaar een geschakelde nulleider heeft.

Aangezien de generator toepassing veel variabelen heeft die niet kunnen worden bepaald door de fabrikant van de generator, moet een erkende elektricien bepalen of een aardingsstaaf nodig is.

Als een erkende elektricien heeft vastgesteld dat de toepassing een aardingsstaaf vereist, zorg er dan voor dat deze is verbonden met de aarde door de aardingsklem op het bedieningspaneel met koperdraad (minimaal 10 AWG) met de aarde te verbinden. Raadpleeg een gekwalificeerde elektricien voor lokale aardingsvereisten.

Nul gebonden: Er is een permanente geleider tussen de generator (statorwikkeling) en het frame.

Zorg ervoor dat de generator correct is aangesloten op de aarde voordat u hem in gebruik neemt. De generator moet worden geaard om elektrische schokken als gevolg van defecte apparaten te voorkomen.

Gebruik op grote hoogte
Het motorvermogen wordt minder naarmate u hoger boven de zeespiegel werkt. Het vermogen wordt met ongeveer 3,5% verminderd per 300 meter toename van de hoogte ten opzichte van de zeespiegel. Dit is een natuurlijk verschijnsel en kan niet door de motor worden aangepast. Verhoogde uitlaatemissies kunnen ook het gevolg zijn van een toename van het brandstofmengsel. Andere problemen zijn onder meer moeilijk starten, een hoger brandstofverbruik en vervuiling van de bougie. Neem contact op met ons serviceteam 1-855-944-3571 voor onderdelensets voor hoogtes.
Onderdeelnummer carburateurkit voor grote hoogte: 140545

STROOMKABEL

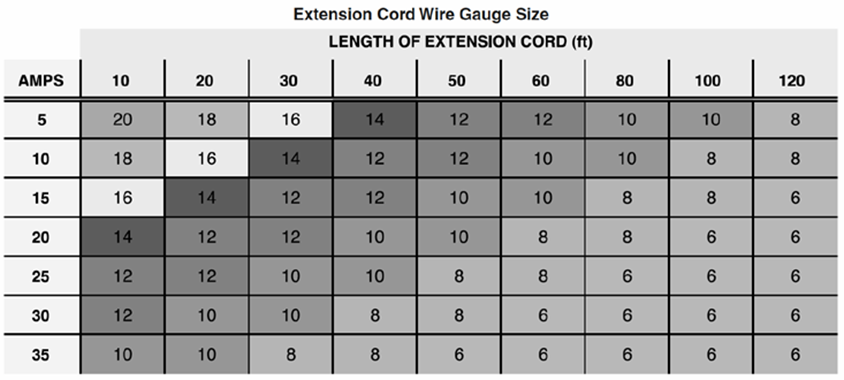

Verlengsnoeren gebruiken

Westinghouse Portable Power aanvaardt geen verantwoordelijkheid voor de inhoud van deze tabel. Het gebruik van deze tabel is uitsluitend de verantwoordelijkheid van de gebruiker. Deze tabel is uitsluitend bedoeld als referentie. De resultaten die worden verkregen door het gebruik van deze tabel zijn niet gegarandeerd correct of toepasbaar in alle situaties, aangezien het type en de constructie van snoeren sterk kunnen variëren. Raadpleeg altijd de plaatselijke voorschriften en een erkende elektricien voordat u een elektrisch apparaat installeert of aansluit

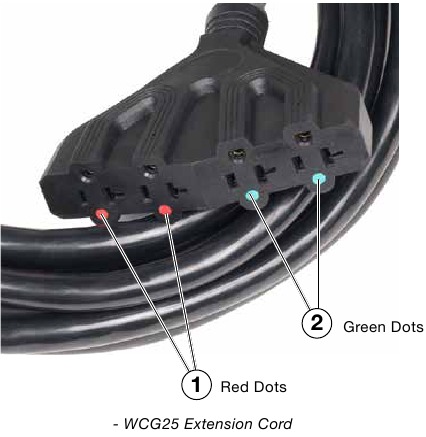

De Westinghouse-stroomkabel gebruiken

Gebruik de tabel met verlengsnoeren om de grootte van de geleider voor verlengsnoertoepassingen te bepalen. Bepaal de afstand van de generator tot het apparaat op de bovenste regel van de tabel. Selecteer vervolgens de nominale stroomsterkte van de generator aan de linkerkant van de tabel. Waar de twee elkaar ontmoeten, is de grootte van de geleider die nodig is voor de toepassing.

De WCG25-stroomkabel is aangesloten op de generator via de 120/240-stekker. Het andere uiteinde van de stroomkabel is een fantaalstopcontact met 2 groene stopcontacten en 2 rode stopcontacten. Elk stopcontact is geschikt voor 120 volt wisselstroom. Om de belasting op de generator alternator in evenwicht te brengen, gebruikt u de rode en groene identificatie op het fantaalstopcontact. Om de belasting in evenwicht te houden, sluit u de belastingen zo aan dat beide kleurstopcontacten worden gebruikt. Een voorbeeld is één in rood en één in groen. Sluit niet 2 in rood en geen in groen aan, of 2 in groen en geen in rood. Als slechts één kleurstopcontact wordt gebruikt met meerdere belastingen, kan de alternator een onevenwichtige belasting ondervinden, waardoor de generator onnodig gaat trillen.

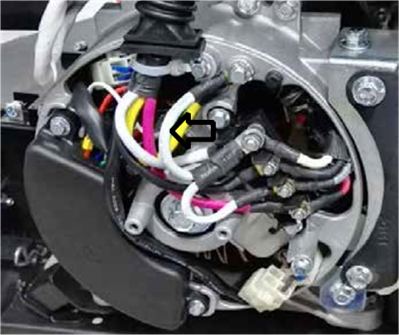

AANSLUITINGEN TRANSFERSCHAKELAAR

De Westinghouse-generator is bedraad met de nulleider verbonden met de aarde. Als u uw generator aansluit op een paneelboordtransferschakelaar, moet een erkende elektricien overwegen om de verbonden nulleider te verwijderen om een goede werking van de GFCI-circuits in huis te garanderen. Dit wordt gedaan door de jumperdraad te verwijderen die de alternatoraarde verbindt met de alternatorneutraal.

Als de verbonden nulleider is verwijderd, moet de generator opnieuw worden gelabeld als zwevende nulleider op het bedieningspaneel.

Als uw generator is uitgerust met GFCI-stopcontacten, is het mogelijk dat het verwijderen van de verbonden nulleider de juiste werking van de GFCI-stopcontacten niet toestaat. Bewaar de jumperdraad bij de gebruikershandleiding voor het geval deze in de toekomst nodig is wanneer deze niet is aangesloten op een transferschakelaar.

Afbeelding 5

MOTORVLOEISTOFFEN EN BRANDSTOF BIJVULLEN/CONTROLEREN

LEES VOOR HET BIJVULLEN/CONTROLEREN VAN MOTORVLOEISTOFFEN EN BRANDSTOF HET VEILIGHEIDSGEDEELTE DOOR.

Het vullen van de brandstoftank met benzine terwijl de generator draait, kan ertoe leiden dat er benzine lekt en in contact komt met hete oppervlakken die de benzine kunnen ontsteken.

Controleer altijd het niveau van:

Motorolie
Benzine in de brandstoftank

Zodra de generator is gestart en de motor warm wordt, is het niet veilig om benzine in de brandstoftank of motorolie in de motor te doen terwijl de motor draait of de motor en de uitlaatdemper heet zijn.

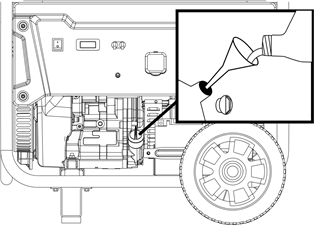

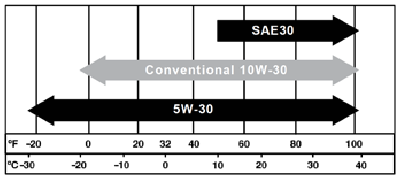

MOTOROLIE CONTROLEEREN EN / OF BIJVULLEN

Er kan interne druk ontstaan in het motorcarter terwijl de motor draait. Het verwijderen van de olie vuldop/peilstok terwijl de motor heet is, kan ertoe leiden dat er extreem hete olie uit het carter spuit en ernstige brandwonden kan veroorzaken. Laat de motorolie enkele minuten afkoelen voordat u de olie vuldop/peilstok verwijdert.

De unit zoals verzonden bevat geen olie in de motor. U moet motorolie toevoegen voordat u de generator voor het eerst start. Zie Motorolie controleren en Motorolie toevoegen voor instructies over het controleren van het motoroliepeil en de procedure voor het toevoegen van motorolie.

LET OP
De motor bevat geen motorolie zoals verzonden. Pogingen om de motor te starten kunnen motoronderdelen beschadigen. De eigenaar van de generator is verantwoordelijk om ervoor te zorgen dat het juiste oliepeil wordt gehandhaafd tijdens het gebruik van de generator. Het niet handhaven van het juiste oliepeil kan leiden tot schade aan de motor.

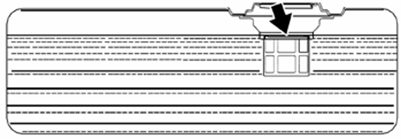

BENZINE TOEVOEGEN AAN DE BRANDSTOFTANK

Tank de generator nooit bij terwijl de motor draait.
Schakel de motor altijd uit en laat de generator afkoelen voordat u gaat tanken.

Vereiste benzine – Gebruik alleen benzine die aan de volgende eisen voldoet:

Alleen loodvrije benzine
Benzine met maximaal 10% ethanol toegevoegd
Benzine met een octaangetal van 87 of hoger

De brandstoftank vullen – Volg de onderstaande stappen om de brandstoftank te vullen:

Schakel de generator uit.
Laat de generator afkoelen zodat alle oppervlakken van de uitlaatdemper en motor koel aanvoelen.
Verplaats de generator naar een vlakke ondergrond.
Maak het gebied rond de tankdop schoon.
Verwijder de tankdop door deze tegen de klok in te draaien.
Voeg langzaam benzine toe aan de brandstoftank. Wees zeer voorzichtig om de tank niet te vol te maken. Het benzineniveau mag NIET hoger zijn dan de vulhals (zie afbeelding 6).
Installeer de tankdop door deze met de klok mee te draaien totdat u een klik hoort, wat aangeeft dat de dop volledig is geïnstalleerd.

Afbeelding 6 - Maximum benzine vulniveau

Vermijd langdurig huidcontact met benzine. Vermijd langdurige inademing van benzinedampen.

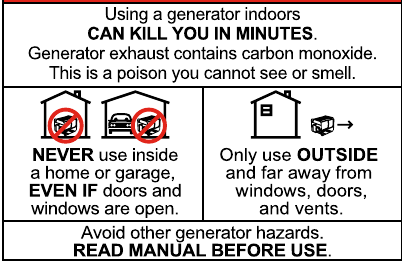

VOORDAT U DE GENERATOR START

VOORDAT U DE GENERATOR START, LEES HET VEILIGHEIDSGEDEELTE DOOR.

Controleer het volgende voordat u probeert de generator te starten:

De motor is gevuld met motorolie. ZieMotorolie controleren.
De generator bevindt zich op een geschikte locatie (Locatie selectie).
De generator staat op een droge ondergrond (Weer en droge ondergrond).
Alle belastingen zijn losgekoppeld van de generator (Geen aangesloten belastingen).
De generator is goed geaard de Generator.

Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.
Gebruik de generator nooit in een afgesloten ruimte. De motoruitlaat bevat koolmonoxide. Gebruik de generator alleen buiten en uit de buurt van ramen, deuren en ventilatieopeningen.

LET OP
De motor is uitgerust met een laag olie uitschakelschakelaar. Als het oliepeil laag wordt, kan de motor uitvallen en niet starten totdat de olie tot het juiste niveau is bijgevuld. Slechte oliekwaliteit kan de werking van de laag olie uitschakelschakelaar belemmeren.
De eigenaar van de generator is verantwoordelijk om ervoor te zorgen dat het juiste oliepeil wordt gehandhaafd tijdens het gebruik van de generator. Het niet handhaven van het juiste oliepeil kan leiden tot schade aan de motor.

DE GENERATOR STARTEN

Verplaats de generator naar een vlakke ondergrond buiten in een goed geventileerde ruimte.
Controleer het oliepeil (zie Motorolie toevoegen).
Controleer of de batterij is geïnstalleerd en of beide batterijkabels zijn aangesloten op hun bijbehorende polariteit. (Zie De batterij installeren )
Koppel alle elektrische belastingen los van de generator.
Zorg ervoor dat de stroomonderbrekers correct zijn ingesteld (zie afbeelding 7 hieronder).

Afbeelding 7 - Stroomonderbrekers -
1. Bedieningspositie
2. Geactiveerde positie
Verplaats de brandstofafsluitklep naar de ON (AAN) positie (zie afbeelding 8 hieronder)

Afbeelding 8 - Brandstof afsluiten - AAN
Verplaats de chokehendel naar de ON (AAN) positie (zie afbeelding 9 hieronder).

Afbeelding 9 - Chokehendel - AAN
Elektrische start: Druk de motorbedieningsschakelaar in de START (START) positie en houd deze vast totdat de motor start. Zodra de motor start, laat u de motorbedieningsschakelaar los; de schakelaar gaat automatisch naar de RUN (WERKING) positie (zie afbeelding 10 hieronder).

Afbeelding 10 - Motorbedieningsschakelaar - START

LET OP

Als u de motorbedieningsschakelaar niet loslaat zodra de motor start, kan dit schade aan de generator veroorzaken.
Druk de motorbedieningsschakelaar nooit naar de START (START) positie terwijl de motor draait; dit kan de generator beschadigen.

Opmerking: als de motor na 5 seconden niet start, laat u de motorbedieningsschakelaar los. Laat de generator 15 seconden stationair draaien en herhaal vervolgens stap 8. Als de startsnelheid na elke mislukte poging daalt, is de batterij mogelijk niet voldoende opgeladen. Start de generator handmatig in stap 9.

Handmatige start: Zorg ervoor dat de motorbedieningsschakelaar in de RUN (WERKING) positie staat. Pak de terugslaghendel stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt. Oefen op dit punt een snelle ruk uit terwijl u omhoog en iets van de generator weg trekt (zie afbeelding 11).

Afbeelding 11 - Motorbedieningsschakelaar - WERKING
Terugslaghendel - TREKKEN
Terwijl de motor start en stabiliseert, brengt u de chokehendel geleidelijk terug naar de OFF (UIT) positie (zie afbeelding 12 hieronder).

Afbeelding 12 - Chokehendel - UIT

DE GENERATOR STOPPEN

Normale werking

Volg de volgende stappen om uw generator te stoppen tijdens normale werking:

Verwijder alle aangesloten belastingen van de stopcontacten op het bedieningspaneel.
Laat de generator op "onbelast" (no load) draaien om de temperatuur van de motor en dynamo te verlagen en te stabiliseren.
Zet de motorbedieningsschakelaar op STOP of, als u van plan bent de generator na gebruik op te bergen, zet de brandstofafsluiter op de OFF-stand en laat de brandstof uit de carburateur verbruiken. (zie afbeelding 13)

Figuur 13 - Motor schakelaar naar STOP zetten

Tijdens een noodsituatie

Als er een noodsituatie is en de generator snel moet worden gestopt, zet u de motorbedieningsschakelaar onmiddellijk in de STOP-stand.

ONDERHOUD

VOORDAT U ONDERHOUD AAN DE GENERATOR UITVOERT, LEES DE VEILIGHEIDSSECTIE, EVENALS DE VOLGENDE VEILIGHEIDSBERICHTEN.

Vermijd het per ongeluk starten van de generator tijdens onderhoud door de bougiedop van de bougie te verwijderen. Voor generatoren met elektrische start, koppel ook de batterijkabels los van de batterij (koppel eerst de zwarte negatieve (-) kabel los) en plaats de kabels weg van de batterijpolen om vonkvorming te voorkomen.
Laat hete onderdelen afkoelen tot ze aangeraakt kunnen worden voordat u onderhoud uitvoert.
Er kan interne druk ontstaan in het carter van de motor terwijl de motor draait. Het verwijderen van de olievuldop/peilstok terwijl de motor heet is, kan ervoor zorgen dat er extreem hete olie uit het carter spuit en kan ernstige brandwonden veroorzaken. Laat de motorolie enkele minuten afkoelen voordat u de olievuldop/peilstok verwijdert.
Voer altijd onderhoud uit in een goed geventileerde ruimte. Benzine en benzinedampen zijn extreem ontvlambaar en kunnen onder bepaalde omstandigheden ontbranden.

ONDERHOUDSSCHEMA

Het niet uitvoeren van periodiek onderhoud of het niet volgen van onderhoudsprocedures kan ertoe leiden dat de generator defect raakt en kan leiden tot de dood of ernstig letsel.

LET OP
Periodieke onderhoudsintervallen variëren afhankelijk van de bedrijfsomstandigheden van de generator. Het gebruik van de generator onder zware omstandigheden, zoals aanhoudende hoge belasting, hoge temperatuur of ongebruikelijk natte of stoffige omgevingen, vereist vaker periodiek onderhoud. De intervallen die in het onderhoudsschema worden vermeld, moeten alleen als een algemene richtlijn worden beschouwd.

Vermijd huidcontact met motorolie of benzine. Langdurig huidcontact met motorolie of benzine kan schadelijk zijn. Frequent en langdurig contact met motorolie kan huidkanker veroorzaken. Neem beschermende maatregelen en draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

Het is belangrijk om het onderhoudsschema te volgen om de generator in goede staat te houden. Hieronder volgt een overzicht van de onderhoudsitems per periodiek onderhoudsinterval.

TABEL 1: ONDERHOUDSSCHEMA - UITGEVOERD DOOR DE EIGENAAR

Onderhoudsitem	Voor elk gebruik	Na de eerste 20 uur of eerste maand gebruik	Na 50 uur gebruik of elke 6 maanden	Na 100 uur gebruik of elke 6 maanden	Na 300 uur gebruik of elk jaar
Motorolie	Niveau controleren	Vervangen	Vervangen	-	-
Koelingsfuncties	Controleren/reinigen	-	-	-	-
Luchtfilter	Controleren	-	Reinigen*	-	Vervangen
Bougie	-	-	-	Controleren/reinigen	Vervangen
Vonkenvanger	-	-	-	Controleren/reinigen	-

*Vaker onderhouden bij gebruik in droge en stoffige omstandigheden

TABEL 2: ONDERHOUDSSCHEMA - UITGEVOERD DOOR EEN ERKEND WESTINGHOUSE SERVICEPUNT

Onderhoudsitem	Voor elk gebruik	Na de eerste 20 uur of eerste maand gebruik	Na 50 uur gebruik of elke 6 maanden	Na 100 uur gebruik of elke 6 maanden	Na 300 uur gebruik of elk jaar
Klepspeling	-	-	-	-	Controleren/afstellen
Brandstoffilter	-	-	-	Controleren/reinigen	-

MOTOROLIE-ONDERHOUD

Specificatie motorolie

Gebruik alleen de motorolie die is gespecificeerd in Afbeelding 14.
Gebruik alleen 4-takt/cyclus motorolie. GEBRUIK NOOIT 2-TAKT/CYCLUS OLIE. Synthetische olie is een acceptabel alternatief voor conventionele olie.

Afbeelding 14 - Aanbevolen olie

MOTOROLIE CONTROLEREN

LET OP
Zorg altijd voor een correct motoroliepeil. Het niet handhaven van een correct motoroliepeil kan leiden tot ernstige schade aan de motor en/of de levensduur van de motor verkorten. Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan versnelde slijtage veroorzaken en/of de levensduur van de motor verkorten.

Het motoroliepeil moet voor elk gebruik worden gecontroleerd.

Gebruik of onderhoud de generator altijd op een vlakke ondergrond.
Stop de motor als deze draait.
Laat de motor enkele minuten staan en afkoelen (laat de carterdruk gelijk worden).
Maak met een vochtige doek de omgeving rond de olievuldop/peilstok schoon.
Verwijder de olievuldop/peilstok (zie Afbeelding 15 hieronder).

Afbeelding 15 - Olievuldop/peilstok

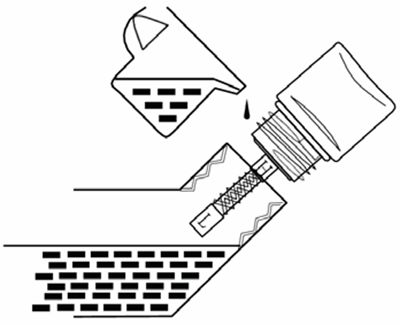

Controleer het oliepeil: verwijder bij het controleren van de motorolie de olievuldop/peilstok en veeg deze schoon. Draai de olievuldop/peilstok helemaal terug en verwijder deze vervolgens om het oliepeil op de olievuldop/peilstok te controleren.
- Acceptabel oliepeil – Olie is zichtbaar op de arceringen tussen de H- en L-lijnen op de olievuldop/peilstok (zie Afbeelding 16).
- Laag oliepeil – Olie bevindt zich onder de L-lijn op de olievuldop/peilstok.

  Afbeelding 16 - Oliepeil controleren

MOTOROLIE BIJVULLEN

Gebruik of onderhoud de generator altijd op een vlakke ondergrond.
Stop de motor als deze draait.
Laat de motor enkele minuten staan en afkoelen (laat de carterdruk gelijk worden).
Maak de omgeving rond de olievuldop/peilstok grondig schoon.
Verwijder de olievuldop/peilstok en veeg schoon.
Selecteer de juiste motorolie zoals gespecificeerd in Afbeelding 14.
Voeg met behulp van de meegeleverde trechter en slang langzaam motorolie toe aan de motor. Stop regelmatig om het peil te controleren om overvulling te voorkomen.
Blijf olie toevoegen totdat het oliepeil correct is (zie Afbeelding 16).

MOTOROLIE VERVERSEN

Stop de motor.
Laat de motor enkele minuten staan en afkoelen (laat de carterdruk gelijk worden).
Plaats een oliepan (of een geschikte container) onder de olieaftapplug (zie Afbeelding 17).
Maak met een vochtige doek de omgeving rond de olieaftapplug grondig schoon.
Verwijder de olieaftapplug (zie Afbeelding 17). Plaats de olieaftapplug, zodra deze is verwijderd, op een schoon oppervlak.

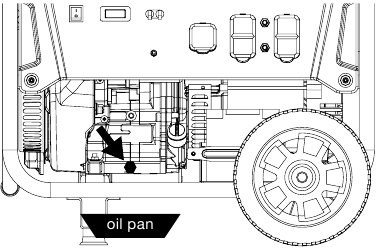

Afbeelding 17 - Olieaftapplug
Laat de olie volledig weglopen.
Vervang de olieaftapplug.
Vul het carter met olie volgens de stappen beschreven in Motorolie bijvullen.

LET OP
Gooi gebruikte motorolie nooit weg door de olie in een riool, op de grond of in grondwater of waterwegen te gieten. Wees altijd milieubewust. Volg de richtlijnen van de EPA of andere overheidsinstanties voor de juiste verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

LUCHTFITER ONDERHOUD

Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen een huishoudelijk wasmiddel om het luchtfilter te reinigen.

Het luchtfilter reinigen

Het luchtfilter moet na elke 50 uur gebruik of 3 maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

Schakel de generator uit en laat deze enkele minuten afkoelen als hij draait.
Verplaats de generator naar een vlakke, horizontale ondergrond.
Maak de klemmen aan de boven- en onderkant van de luchtfilterafdekking los (Afbeelding 18).

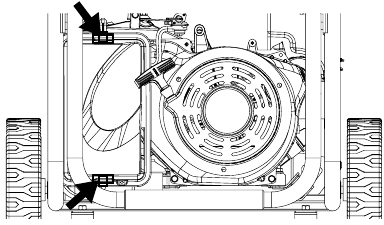

Afbeelding 18 - Klemmen op het luchtfilter

Verwijder de zwarte grove luchtfilters.
Was de schuimrubberen luchtfilterelementen door de elementen onder te dompelen in een oplossing van huishoudelijk wasmiddel en warm water. Knijp langzaam in het schuim om het grondig te reinigen.
LET OP
Draai of scheur het schuimrubberen luchtfilterelement NOOIT tijdens het reinigen of drogen. Pas alleen een langzame maar stevige knijpbeweging toe.

Spoel af in schoon water door de luchtfilterelementen in vers water onder te dompelen en langzaam te knijpen.

LET OP
Gooi de zeepoplossing die is gebruikt om het luchtfilter te reinigen nooit weg door de oplossing in een riool, op de grond of in grondwater of waterwegen te gieten. Wees altijd milieubewust. Volg de richtlijnen van de EPA of andere overheidsinstanties voor de juiste verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een terugwinningsbedrijf.

Gooi de gebruikte zeepoplossing op de juiste manier weg.
Droog de luchtfilterelementen door opnieuw een langzame, stevige knijpbeweging toe te passen.
Zodra de luchtfilters droog zijn, bedek ze met schone motorolie (zie Afbeelding 19 hieronder).

Afbeelding 19

Knijp de filters uit om overtollige olie te verwijderen.
Installeer de filters terug in het apparaat. Als er twee filters zijn, zorg er dan voor dat het grijze (fijne) luchtfilter eerst wordt geplaatst, gevolgd door het zwarte (grove) luchtfilter aan de buitenkant.
Installeer de luchtfilterafdekking en zet de luchtfiltereenheid vast.

BOUGIE ONDERHOUD

De bougie moet na elke 100 uur gebruik of 6 maanden worden gecontroleerd en gereinigd en moet na 300 uur gebruik of elk jaar worden vervangen.

Stop de generator en laat deze enkele minuten afkoelen als hij draait.
Verplaats de generator naar een vlakke, horizontale ondergrond.
Verwijder de bougiedop door de plastic bougiedophendel stevig recht van de motor weg te trekken (zie Afbeelding 20).

Afbeelding 20 - Bougiedop verwijderen

LET OP
Oefen nooit zijwaartse kracht uit en beweeg de bougie niet zijwaarts bij het verwijderen van de bougie. Het uitoefenen van een zijwaartse kracht of het zijwaarts bewegen van de bougie kan de bougiedop barsten en beschadigen.

Maak het gebied rond de bougie schoon.
Gebruik de meegeleverde bougiedopsleutel van 13/16" om de bougie uit de cilinderkop te verwijderen.
Plaats een schone doek over de opening die is ontstaan door het verwijderen van de bougie om er zeker van te zijn dat er geen vuil in de verbrandingskamer kan komen.
- Inspecteer de bougie op:
- Gebarsten of afgebroken isolator
- Overmatige slijtage
- Bougieafstand (de aanvaardbare limiet van 0,027–0,032 inch [0,70 – 0,80 mm]) (zie Afbeelding 21).

LET OP
Gebruik bij onderhoud alleen aanbevolen bougies. De fabrikant is niet verantwoordelijk voor motorschade bij het gebruik van bougies die niet door de fabrikant worden aanbevolen.

Installeer de bougie door zorgvuldig de onderstaande stappen te volgen:
1. Plaats de bougie voorzichtig terug in de cilinderkop. Draai de bougie met de hand vast totdat deze vastzit.
2. Gebruik de meegeleverde bougiedopsleutel van 13/16" om de bougie te draaien om er zeker van te zijn dat deze volledig vastzit.
3. Plaats de bougiedop terug en zorg ervoor dat de dop volledig op de punt van de bougie zit.

Aanbevolen vervanging van bougie:
AC Delco: 4EXLS
Autolite: 52
Champion: N9YC
Bosch: W7DC
Torch: F7TC

CONTROLE EN AFSTELLING VAN DE KLEPSPELING

Het controleren en afstellen van de klepspeling moet worden gedaan als de motor koud is.

Verwijder de tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
Draai de motor naar het bovenste dode punt (BDP) van de compressieslag. Kijkend door het bougiegat moet de zuiger zich aan de bovenkant bevinden.
Beide tuimelaars moeten los zitten bij BDP op de compressieslag. Zo niet, draai de motor 360°.
Steek een voelermaat tussen de tuimelaar en de stoterstang en controleer op speling (zie Afbeelding 23). Zie Tabel 2 voor de specificaties van de klepspeling

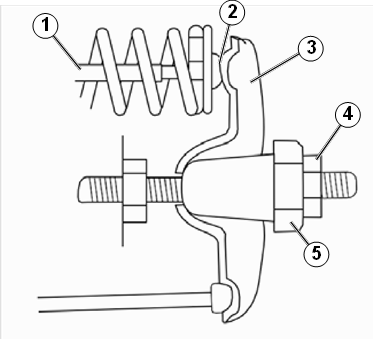

Afbeelding 23
1. Stoterstang,
2. Voelermaatgebied
3. Tuimelaar,
4. Borgmoer,
5. Afstelmoer

(Tabel 2) Standaard klepspeling

	Inlaatklep	Uitlaatklep
Klepspeling	0,0035 ± 0,0043 inch (0,09 ± 0,11 mm)	0,0043 ± 0,0051 inch (0,11 ± 0,13 mm)
Boutkoppel	8-12N.m	8-12N.m

Als een aanpassing vereist is, houdt u de afstelmoer vast en draait u de borgmoer los.

GFCI-STOPCONTACTEN TESTEN

Start de generator en laat hem opwarmen.
Druk op de testknop op het GFCI-stopcontact.
De resetknop moet eruit springen en er is geen stroom van de stopcontacten. Als de resetknop er niet uitspringt, werkt het GFCI-stopcontact niet correct en moet het worden gerepareerd voordat de generator kan worden gebruikt.
Druk op de resetknop om de stroom naar het stopcontact te herstellen.

DE GENERATOR REINIGEN

Het is belangrijk om de generator vóór elk gebruik te inspecteren en te reinigen.

Reinig alle luchtinlaat- en uitlaatpoorten van de motor – Zorg ervoor dat alle luchtinlaat- en uitlaatpoorten van de motor vrij zijn van vuil en afval om te voorkomen dat de motor heet wordt.

Reinig alle koelribben van de motor – Gebruik een vochtige doek en een borstel om al het vuil op of rond de koelribben van de motor los te maken en te verwijderen.

Reinig alle luchtinlaten en uitlaatpoorten van de alternator – Zorg ervoor dat de luchtinlaten en uitlaatpoorten van de alternator vrij zijn van afval en obstructies. Gebruik een stofzuiger om vuil en afval te verwijderen dat vastzit in de luchtinlaten en uitlaatpoorten.

Algemene reiniging van de generator – Gebruik een vochtige doek om alle overige oppervlakken te reinigen.

OPSLAG

DE GENERATOR OPSLAAN

Sla een generator met brandstof in de tank nooit binnenshuis of in een slecht geventileerde ruimte op waar de dampen in contact kunnen komen met een ontstekingsbron zoals:

een waakvlam van een kachel, waterverwarmer, wasdroger of een ander gasapparaat; of
een vonk van een elektrisch apparaat.

LET OP
Benzine die slechts 60 dagen is opgeslagen, kan slecht worden en gom, vernis en corrosieve afzetting in brandstofleidingen, brandstofkanalen en de motor veroorzaken. Deze corrosieve afzetting beperkt de brandstoftoevoer, waardoor een motor niet meer start na een langere opslagperiode.

Er moet goed op worden gelet om de generator voor te bereiden op elke opslag.

Zorg ervoor dat de Engine Switch op STOP (STOP) staat.
Koppel de accu los.
Reinig de generator zoals beschreven in De generator reinigen.
Tap zoveel mogelijk alle benzine uit de brandstoftank af.
Start met de brandstofafsluiter open de motor en laat de generator draaien totdat alle resterende benzine in de brandstofleidingen en de carburateur is verbruikt en de motor afslaat.
Sluit de brandstofafsluiter.
Ververs de olie (zie Motorolie verversen).
Verwijder de bougie (zie Bougieonderhoud) en doe ongeveer 1 eetlepel olie in de bougieopening. Plaats een schone doek over de bougieopening en trek langzaam aan de spoelhendel zodat de motor een paar keer kan draaien. Dit verdeelt de olie en beschermt de cilindervoering tegen corrosie tijdens de opslag.
Plaats de bougie terug (zie Bougieonderhoud).
Verplaats de generator naar een schone, droge plaats voor opslag.

PROBLEEMOPLOSSING

Voordat de eigenaar of servicemonteur probeert de generator te onderhouden of problemen op te lossen, moet hij eerst de gebruikershandleiding lezen en alle veiligheidsinstructies begrijpen en opvolgen. Het niet opvolgen van alle instructies kan leiden tot omstandigheden die kunnen leiden tot het ongeldig worden van de EPA-certificering of productgarantie, ernstig persoonlijk letsel, materiële schade of zelfs de dood.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Motor draait, maar geen elektrische output	Stroomonderbrekers zijn geactiveerd.	Reset de stroomonderbrekers en controleer op overbelasting.
	De stekker van het stroomkabel is niet volledig in het stopcontact van de generator gestoken.	Controleer of de stekker stevig in het stopcontact van de generator zit. Als u het 240V-stopcontact gebruikt, zorg er dan voor dat de stekker 1/4 slag met de klok mee wordt gedraaid.
	Defecte of defecte stroomkabel	Vervang de stroomkabel.
	Defect of defect elektrisch apparaat	Probeer een goed werkend apparaat aan te sluiten om te controleren of de generator elektrische stroom produceert.
	GFCI-stopcontact is geactiveerd	Druk op de resetknop op het GFCI-stopcontact.
	Als het proberen van 1-5 hierboven het probleem niet oplost, kan de oorzaak zijn dat de generator een fout heeft.	Breng de generator naar uw dichtstbijzijnde erkende servicepunt.
Motor start niet of blijft niet draaien tijdens het starten.	Brandstofafsluiter staat in de OFF-stand.	Zet de brandstofafsluiter in de ON-stand (zie afbeelding 8).
	Generator heeft geen benzine meer.	Voeg benzine toe aan de generator.
	Brandstoftoevoer is verstopt.	Inspecteer en reinig brandstoftoevoerkanalen.
	Eenheid is te veel verstikt.	Zet de chokehendel halverwege tussen de ON- en OFF-standen.
	Startaccu heeft mogelijk onvoldoende lading	Alleen op modellen met elektrische start. Controleer de accustroom en laad de accu indien nodig op.
	Vuil luchtfilter	Controleer en reinig het luchtfilter.
	De uitschakelaar voor een laag oliepeil voorkomt dat de unit start.	Controleer het oliepeil en vul olie bij indien nodig.
	Bougiedop is niet volledig in contact met de bougiepunt.	Duw stevig op de bougiedop om ervoor te zorgen dat de dop volledig in contact is.
	Bougie is defect.	Verwijder en controleer de bougie. Vervang indien defect.
	Vuile/verstopte vonkenvanger	Controleer en reinig de vonkenvanger.
	Oude brandstof	Tap de brandstof af en vervang deze door verse brandstof.
	Als het proberen van 1-11 hierboven het probleem niet oplost, kan de oorzaak zijn dat de generator een fout heeft.	Breng de generator naar uw dichtstbijzijnde erkende servicepunt.
Generator stopt plotseling met draaien.	Generator heeft geen brandstof meer.	Controleer het brandstofniveau. Vul brandstof bij indien nodig.
	De uitschakelaar voor een laag oliepeil heeft de motor gestopt.	Controleer het oliepeil en vul olie bij indien nodig.
	Te veel belasting	Start de generator opnieuw en verminder de belasting.
	Als het proberen van 1-3 hierboven het probleem niet oplost, kan de oorzaak een fout in de generator zijn.	Breng de generator naar uw dichtstbijzijnde erkende servicepunt.
Motor loopt onregelmatig; houdt geen stabiel toerental aan.	Choke stond in de ON-stand.	Zet de choke in de OFF-stand
	Vuil luchtfilter	Reinig het luchtfilter.
	Aangelegde belastingen schakelen mogelijk aan en uit	Als de aangelegde belastingen cyclisch zijn, kunnen er veranderingen in het motortoerental optreden; dit is een normale toestand.
	Als het proberen van 1-3 hierboven het probleem niet oplost, kan de oorzaak een fout in de generator zijn	Breng de generator naar uw dichtstbijzijnde erkende servicepunt.

WH10000 UITGEBREIDE WEERGAVE

Accessoires voor de Westinghouse-generator (bel om te bestellen)
210004	GENERATORHOES
210003	WGC25 25' STROOMKABEL
210052	30A 6 STROOMONDERBREKER OVERSCHAKELKIT - MODEL WHMTS30
210075	25' KABEL 30 AMP OVERSCHAKELAAR
210076	50A 6 STROOMONDERBREKER OVERSCHAKELKIT - MODEL WHMTS50
210051	25' KABEL 50 AMP OVERSCHAKELAAR
130573	25' L14-50R VERLENGKABEL (120/240-V, 50A STOPCONTACT)

WH10000 UITGEBREIDE WEERGAVE ONDERDEEL NR.

WH10000 MOTORWEERGAVE

NR.	ONDERDEEL.	BESCHRIJVING
1	190223	DE KRUKASBAK
2	180593	LAGER
3	180504	DE KRUKASOLIEKEERRING
4	190412	PENDELSTANGKEERRING
5	190410	ZWAAIENDE STANG
6	190409	ZWAAIENDE STANGPAKKING
7	190408	CONTROLEER ACHTERCLIP
8	180507	OLIEAFTAPPUNT
9	180508	OLIEAFTAPPUNT WASMACHINE
10	180586	OLIESENSOR
11	130536	BOUT MET SCHIJF M6X16
12	180604	POSITIONEERPEN VAN KRUKAS
13	190407	DE ZUIGER

WH10000 MOTOR ONDERDEEL NR.

WH10000 SCHEMA

VRAGEN?
E-mail ons op service@wpowereq.com of bel 1-855-944-3571

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WH10000 - Handleiding draagbare generator
