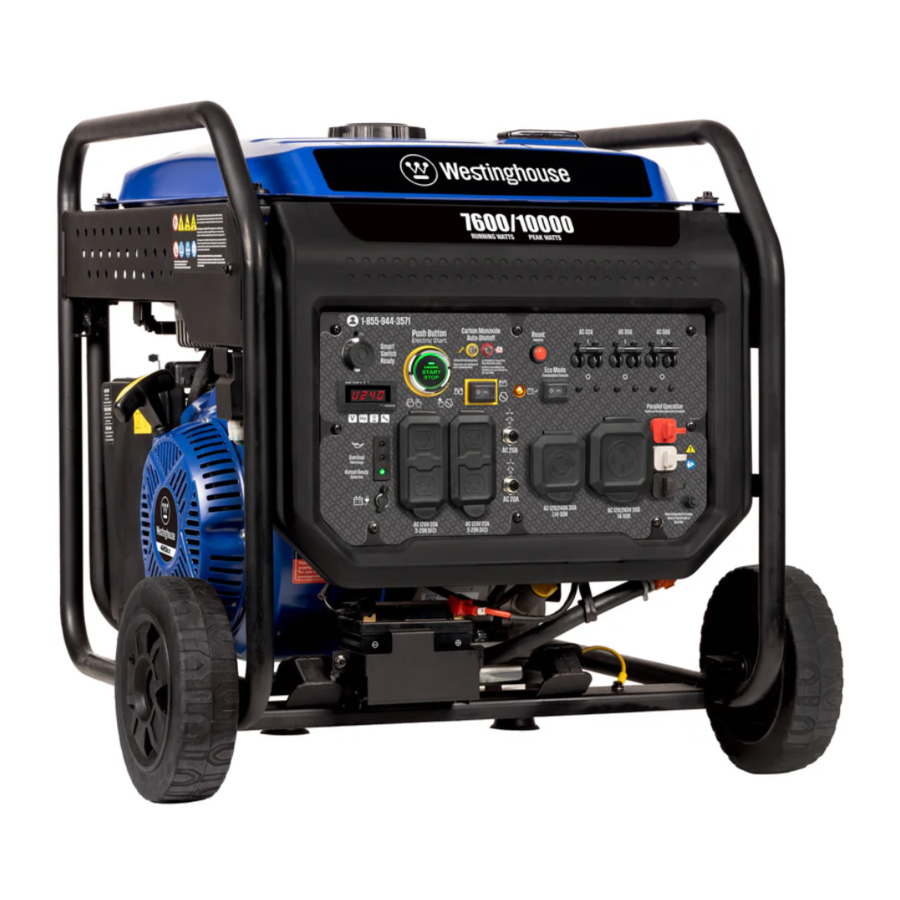

Westinghouse ecoGen10000 invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

PRODUCTREGISTRATIE

Voor een probleemloze garantie is het belangrijk om uw Westinghouse-product te registreren.
U kunt zich registreren door:

Het invullen en opsturen van de productregistratiekaart in de doos.
Uw product online registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
De QR-code scannen met uw smartphonecamera om naar de mobiele registratielink te worden geleid.

De volgende productinformatie sturen naar:
Westinghouse Outdoor Power
Warranty registration (Garantieregistratie)
777 Manor Park Drive
Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantie.

SPECIFICATIES

AC Voltage	120V/240V
Power (Running)	7600W
Power (Peak)	10000W
Frequency	60 Hz
Phase	Single
RPM	3600
Power Factor	1.0
Insulation Class	F
Maximum Ambient Temperature	104°F (40°C)
Fuel Type	Unleaded gasoline 87 – 93 Octane* (loodvrije benzine 87 – 93 Octaan*)
Fuel Capacity	5.28 gallons (20 liters)
Oil Capacity	1.16 quarts (1.1 liters)

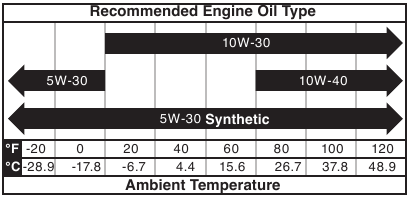

Oil Type	SAE 10W-30

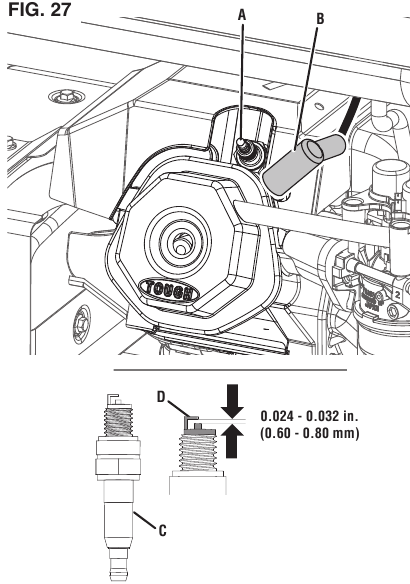

Spark Plug	Torch F7TC
Spark Plug Gap	0.024 – 0.032 in. (0.60 – 0.80 mm)

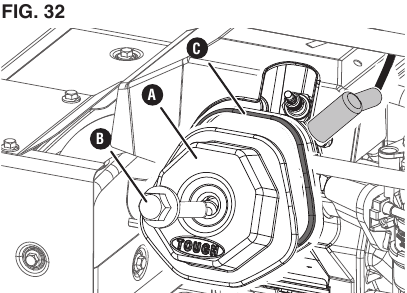

Valve Intake Clearance	0.0031 – 0.0047 in. (0.08 – 0.12 mm)
Valve Exhaust Clearance	0.0051 – 0.0067 in. (0.13 – 0.17 mm)
AC Grounding System	Bonded to frame (Gebonden aan frame)

NOTICE
This product is designed and rated for continuous operation at ambient temperatures up to 104°F (40°C). If needed, this product can be operated at temperatures ranging from 5°F (–15°C) to 122°F (50°C) for short periods. If the product is exposed to temperatures outside of this range during storage, it should be brought back within this range before operation. This product must always be operated outdoors in a well- ventilated area and far away from doors, windows, and other vents.
Maximum wattage and current are subject to and limited by such factors as fuel BTU content, ambient temperature, altitude, engine conditions, etc. Maximum power decreases about 3.5% for each 1,000 feet above sea level, and will also decrease about 1% for each 10°F (6°C) above 60°F (16°C) ambient temperature.

NOTICE
Even with a carburetor modification, engine horsepower will decrease about 3.5% for each 609.6 meter (2,000 foot) increase in altitude. The effect of altitude on horsepower will be greater if no carburetor modification is made. A decrease in engine horsepower will decrease the power output of the generator. Contact our service team to order altitude kits.

NOTICE
Thank you for choosing Westinghouse! PLEASE READ BEFORE RETURNING THIS PRODUCT FOR ANY REASON.
If you have a question or experience a problem with your Westinghouse purchase, call us at 1-855-944-3571 to speak with an agent.

SAVE THIS MANUAL FOR FUTURE REFERENCE.

HAVE QUESTIONS?
Email us at service@wpowereq.com or call 1-855-944-3571

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoud uitvoert of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsverklaringen. Het betekent: opletten, wees alert, uw veiligheid is in het geding! Lees en volg de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.

OPMERKING: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator op de beoogde manier te laten functioneren.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze gebruikershandleiding en de informatie op de productetikettering.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Brandgevaar
	Gevaar voor elektrische schokken
	Brandgevaar. Raak geen hete oppervlakken aan.
	Verstikkingsgevaar
	Niet gebruiken in natte omstandigheden
	Houd veilige afstand
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen vóór gebruik.
	Koolmonoxide

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

De uitlaatgassen van de generator bevatten hoge concentraties koolmonoxide (CO), een onzichtbaar, reukloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.

Gebruik generatoren ALLEEN buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN U BINNEN ENKELE MINUTEN DODEN.

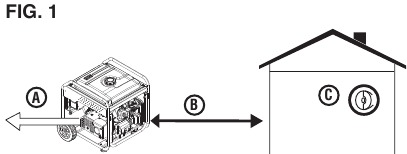

Correct gebruik – Gebruik generatoren alleen buiten en uit de wind, ver van ramen, deuren en ventilatieopeningen. Leid de uitlaatgassen altijd weg van bewoonde ruimtes. Installeer altijd op batterijen werkende koolmonoxidemelders of koolmonoxidemelders met stekker en batterijback-up in woonruimtes. Zie afbeelding 1.
1. Uitlaatgassen (CO)
2. Alleen BUITEN gebruiken en VER WEG van ramen, deuren en ventilatieopeningen
3. CO-melders in woonruimtes

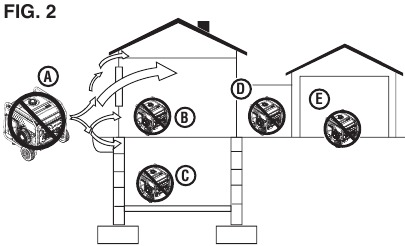

Onjuist gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie. Zie afbeelding 2.
1. Uitlaatgassen (CO)
2. Woonruimte
3. Kelder kruipruimte
4. Ingang/Portaal/Bijkeuken
5. Garage

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. U kunt een koolmonoxidevergiftiging hebben.

Brand- en elektrocutiegevaar. Sluit de generator niet aan op het elektrische systeem van een gebouw, tenzij de generator en een omschakelaar correct zijn geïnstalleerd en de elektrische output is gecontroleerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften. Het niet correct isoleren van de generatorstroom kan materiële schade veroorzaken en een gevaarlijke terugkoppeling van elektriciteit creëren die netwerkmedewerkers kan doden of ernstig kan verwonden.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige plaats. Stel de generator NOOIT bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of een andere storing in het elektrische circuit veroorzaken.

Maak uzelf vertrouwd met alle instructies, veiligheidswaarschuwingen, illustraties en specificaties die bij dit product worden geleverd. Het niet opvolgen van de instructies van de fabrikant kan leiden tot elektrische schokken, brand en/of koolmonoxidevergiftiging die kunnen leiden tot de dood of ernstig letsel.

MEDEDELING
Installeer koolmonoxidemelders op batterijen of koolmonoxidemelders met stekker en batterijback-up in woonruimtes.

Dit product mag ALLEEN buitenshuis worden gebruikt.
Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Koolmonoxide (CO), een onzichtbaar, reukloos en extreem giftig gas, KAN U BINNEN ENKELE MINUTEN DODEN.
Gebruik de generator alleen BUITEN en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden kunnen een grotere afstand vereisen.
De National Electrical Code vereist het gebruik van een omschakelaar of andere geschikte overdrachtsapparatuur wanneer een draagbare generator is aangesloten op het elektrische systeem van een gebouw. Omschakelaars isoleren de generatorstroom van de netstroom en voorkomen terugkoppeling van elektrische stroom naar het net.
OPMERKING: Een omschakelaar moet worden geïnstalleerd door een gekwalificeerde elektricien in overeenstemming met de toepasselijke elektrische voorschriften. Sommige rechtsgebieden kunnen vereisen dat de installatie wordt geïnspecteerd door lokale autoriteiten. Bewaar alle relevante installatie-, inspectie- en onderhoudsinformatie.
Gebruik de generator nooit om medische apparatuur van stroom te voorzien.
Stel de generator nooit bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bewaar en gebruik het apparaat op een droge of overdekte (maar niet afgesloten) plaats.
Laat kinderen of ongetrainde personen de generator niet bedienen.
Houd kinderen, omstanders en huisdieren op een afstand van minimaal 3 meter van een draaiende generator.
Houd veilige afstand. Houd tijdens het gebruik en de opslag aan alle kanten van de generator, inclusief boven het hoofd, een vrije ruimte van minimaal anderhalve meter aan. Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. De hitte die wordt gegenereerd door de geluiddemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare voorwerpen te ontsteken.
Gebruik het apparaat niet in gebieden waar ontvlambare of gevaarlijke materialen worden opgeslagen, waaronder benzine- en aardgasvulstations.
Gebruik de generator niet op blote voeten, met natte handen of voeten, terwijl u in het water staat of in natte omstandigheden.
Gebruik dit apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
Brandgevaar. Raak geen hete oppervlakken aan.
Raak de geluiddemper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of ontvlambare of brandbare materialen in het directe pad van de uitlaatgassen.
Houd handen, vingers, voeten en andere lichaamsdelen uit de buurt van alle bewegende delen van de generator.
Sluit geen versleten of beschadigde elektrische snoeren aan op de generator. Raak NOOIT gerafelde of blootliggende draden aan.
Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
Controleer de fysieke staat van het product vóór elk gebruik. Let op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem voor vervangende onderdelen of hulp contact op met onze klantenservice.
Voor optimale prestaties gebruikt u de generator bij temperaturen tussen -5 °C (23 °F) en 40 °C (104 °F) met een maximale relatieve vochtigheid van 90%.
Controleer voor het starten van de generator alle vloeistoffen (olie en benzine).
Verwijder de peilstok of tankdop niet wanneer de generator draait.
Draai de peilstok na het bijvullen van olie en de tankdop na het bijvullen van benzine goed vast.
Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
Generatoren trillen en stuiteren tijdens normaal gebruik. Controleer de generator en alle snoeren die erop zijn aangesloten op schade die het gevolg kan zijn van de trillingen. Vervang of repareer beschadigde onderdelen indien nodig. Gebruik de generator of onderdelen die tekenen van schade vertonen niet.
Alle elektrische gereedschappen en apparaten die op deze generator werken, moeten goed geaard zijn door middel van een derde draad of dubbel geïsoleerd zijn.
Koppel voor het transporteren van de generator de bougiekabel los, laat de brandstoftank leeglopen en zet het apparaat goed vast.
Er kan brandstof of olie uit de generator lekken tijdens het transport. Plaats een handdoek, plastic zeil of absorberend doek onder het apparaat om uw voertuig te beschermen.
Om de levensduur van dit product te verlengen, volgt u de instructies in het gedeelte Onderhoud van deze handleiding.
Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangingsonderdelen. Het gebruik van een verkeerd of incompatibel onderdeel kan een gevaar creëren dat kan leiden tot ernstig persoonlijk letsel.
Verwijder altijd al het gereedschap of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u deze gebruikt.

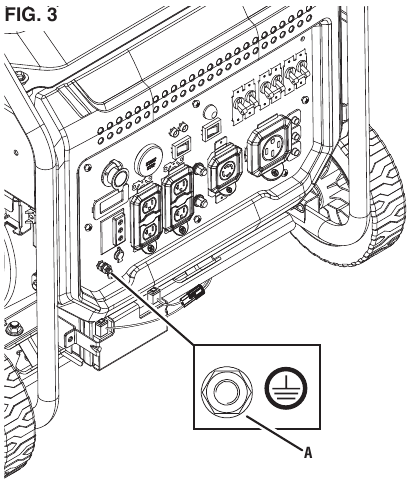

AARDING

Risico op elektrische schokken. Als de generator niet goed is geaard, kan dit leiden tot een elektrische schok.

LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.

Het nulpunt van de generator is verbonden met het frame. Er is een permanente geleider tussen de generator (statordraad) en het frame. Als deze generator alleen wordt gebruikt met apparatuur met snoer en stekker die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat de unit wordt geaard. Andere manieren om de generator te gebruiken vereisen echter mogelijk aarding om het risico op schokken of elektrocutie te verminderen.
Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektrische inspecteur of lokale instantie met jurisdictie voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator. Zie Afbeelding 3.

Aardklem

HET VERBREKEN VAN DE VERBONDEN NULLEIDER

Zie Afbeelding 3.
De verbonden nulleider mag alleen onder bepaalde omstandigheden worden verwijderd. Raadpleeg een gekwalificeerde elektricien om te bepalen of de omstandigheden vereisen dat de verbonden nulleider wordt losgekoppeld.

Verwijder de afdekking van de alternator.
Verwijder de witte verbonden jumperdraad van de aardingsbout en de ongemarkeerde terminalaansluiting. Plaats de bouten terug en draai ze stevig vast.
Bewaar de verbonden jumperdraad op een veilige plaats, zodat de generator kan worden teruggebracht naar de oorspronkelijke configuratie.

LET OP
Breng een nieuw label "NEUTRAL UNBONDED" aan over het label "NEUTRAL BONDED TO FRAME" op de voorkant van het bedieningspaneel.

VEILIGHEIDSMAATREGELEN VOOR BENZINE EN BENZINEDAMPEN

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

Brand- en brandwondengevaar. Maak de brandstofdop NOOIT los en verwijder deze NOOIT terwijl de generator draait. Schakel de unit uit en laat hem minstens vijf minuten afkoelen voordat u benzine toevoegt. Maak de brandstofdop langzaam los.

Probeer in geval van een benzinebrand de vlam niet te blussen, tenzij de motor-/brandstofbedieningsschakelaar in de OFF -stand staat. Het toevoegen van een blusmiddel aan een generator met een open brandstofschakelaar kan een explosiegevaar veroorzaken.

Brandgevaar. Benzine is zeer brandbaar. Voorzichtig behandelen.
Gebruik benzine nooit als schoonmaakmiddel.
Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.
Bewaar benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of een automatische ontsteking hebben.
Houd benzine uit de buurt van vonken, open vuur, controlelampjes, warmte en andere ontstekingsbronnen.
Bewaar alle containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare materialen of ontstekingsbronnen.
Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
Benzine heeft een kenmerkende geur, dit helpt om mogelijke lekken snel op te sporen.
Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
Niet roken bij het hanteren van brandstof, het toevoegen van brandstof aan de generator of het legen van de gastank.
Draag een veiligheidsbril tijdens het tanken.

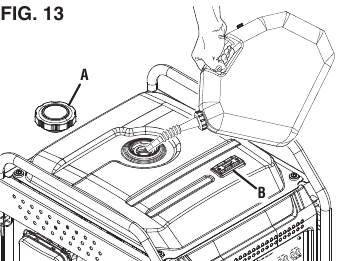

Voordat u brandstof aan de generator toevoegt, schakelt u de unit uit en laat u deze minimaal vijf minuten afkoelen. Verplaats de unit indien nodig naar een vlakke ondergrond.
Verwijder de brandstoftankdop niet wanneer de generator draait.
Maak de brandstofdop langzaam los om de druk veilig te ontlasten, te voorkomen dat er benzine rond de dop ontsnapt en om te voorkomen dat de warmte van de uitlaat brandstofdampen ontsteekt.
Vul de benzinetank van de generator NOOIT verder dan de maximale vulring op het brandstoffilter. Door het benzineniveau op of onder de vulring te houden, is er ruimte voor brandstofuitzetting. Het te vol tanken van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
Gemorste brandstof kan ontbranden. Veeg gemorste vloeistoffen onmiddellijk op en laat de ruimte drogen voordat u de generator gebruikt. Probeer gemorste brandstof NOOIT weg te branden.
Draai de brandstofdop na het toevoegen van benzine stevig vast.
Bedek de brandstofdop niet terwijl de generator in werking is. Het afdekken van de dop kan ervoor zorgen dat de motor uitvalt of het product beschadigt.
Laat de brandstof weglopen voordat u de unit opslaat. Bewaar de unit en de brandstof afzonderlijk in goed geventileerde ruimtes, uit de buurt van vonken, open vuur, controlelampjes, warmte en andere ontstekingsbronnen.
Schakel de unit uit en laat hem minimaal 30 minuten afkoelen voordat u de brandstof aftapt.

BELANGRIJKE INFORMATIE VOOR DE CO-SENSOR

De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofverbrandingsbronnen die worden gebruikt in de omgeving. Als bijvoorbeeld de uitlaat van brandstofverbrandende gereedschappen op een generator met CO-sensor is gericht, kan een uitschakeling worden gestart als gevolg van stijgende CO-waarden. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en herleid alle extra brandstofverbrandingsbronnen om koolmonoxide weg te voeren van personeel en bewoonde gebouwen.

OPMERKING: Generatoren die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP (START/STOP) -knop op het bedieningspaneel nadat een automatische uitschakeling heeft plaatsgevonden.

Generatoren zijn bedoeld om buiten te worden gebruikt, ver van bewoonde gebouwen en met de uitlaat weg van personeel en gebouwen. Bij misbruik en gebruik op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit en knippert het RODE indicatielampje om de gebruiker te waarschuwen dat er onveilige niveaus van koolmonoxide zijn.

Als de generator wordt uitgeschakeld en het RODE indicatielampje knippert, verlaat u onmiddellijk de ruimte. Wacht tot het koolmonoxide is verdwenen en het RODE indicatielampje uitgaat voordat u terugkeert naar het getroffen gebied. Lees, zodra het veilig is om terug te keren, het actielabel voor verdere stappen. De CO-sensor VERVANGT GEEN koolmonoxidemelders. Installeer koolmonoxidemelders op batterijen in uw huis.

Automatische uitschakeling, vergezeld van een knipperend ROOD lampje in het CO-sensorgedeelte van het bedieningspaneel, is een indicatie dat de generator onjuist was geplaatst, waardoor koolmonoxide zich tot onveilige niveaus kon ophopen. Als u zich ziek, duizelig of zwak begint te voelen, of als koolmonoxidedetectoren in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. U heeft mogelijk een koolmonoxidevergiftiging.

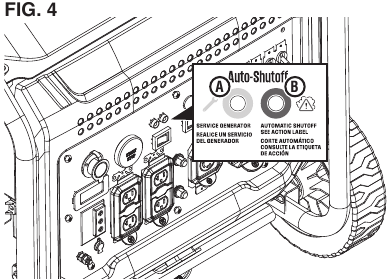

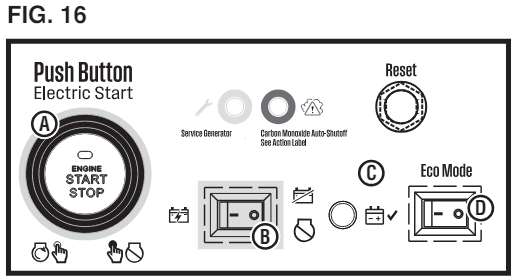

DE INDICATORLAMPJES VAN DE CO-SENSOR BEGRIJPEN

Zie Afbeelding 4.

Service Generator LED
Automatische Uitschakel-LED

KLEUR

OMSCHRIJVING

Er hebben zich onveilige niveaus van koolmonoxide opgehoopt rond de generator. Na de uitschakeling knippert het RODE indicatielampje in het CO-sensorgebied van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld omdat het koolmonoxideniveau boven een veilige drempel is gestegen. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling.

Wanneer het veilig is om dit te doen, verplaatst u de generator naar een open buitenruimte, ver weg van bewoonde ruimtes en met de uitlaat weg gericht. Zodra de generator naar een veilige ruimte is verplaatst en het rode lampje uit is, kan de generator opnieuw worden gestart. Voer verse lucht aan en ventileer de ruimte waar de generator is uitgeschakeld.

Er is een storing opgetreden in het CO-sensorsysteem. Wanneer er een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO-automatische uitschakelgebied van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een fout. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden gediagnosticeerd en gerepareerd door een erkend Westinghouse-servicecentrum.

VEILIGHEIDSLABELS EN -STICKERS

De volgende informatie staat op de labels en stickers van uw generator.

Actielabel
Als zich onveilige hoeveelheden koolmonoxide rond de generator ophopen, wordt deze automatisch uitgeschakeld. Als het apparaat wordt uitgeschakeld, verlaat dan onmiddellijk het gebied. Wanneer het veilig is om terug te keren, doet u het volgende:
- Verplaats de generator naar een open buitenruimte.
- Richt de uitlaat weg.
- Laat de generator niet in afgesloten ruimtes draaien (bijv. niet in huis of garage).
- Ga naar de frisse lucht.
- Roep medische hulp in als u ziek, duizelig of zwak bent.
- Knoeien met de koolmonoxidesensor kan leiden tot een gevaarlijke situatie.
Specificaties
(Zie Specificaties)
Koolmonoxide
- Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.
- NOOIT binnenshuis gebruiken in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.
California Proposition 65
Kanker en schade aan de voortplanting - www.P65Warnings.ca.gov/product
Hete oppervlakken
Niet aanraken.
Veiligheidssymbolen
(Zie Veiligheidssymbolen)
Luchtfilter

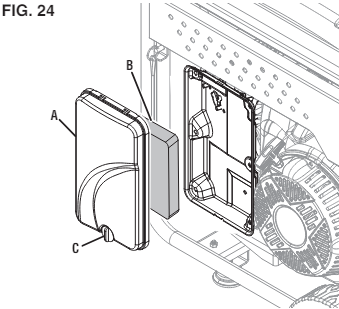

Reinig het filter om de 50 gebruiksuren!
Generator buiten plaatsen
Generatoren zijn bedoeld om buiten te worden gebruikt.
Gevaar voor giftige dampen
Draaiende motoren stoten koolmonoxide uit, een geurloos giftig gas dat misselijkheid, flauwvallen of de dood kan veroorzaken. Start de motor niet binnenshuis of in een afgesloten ruimte, zelfs niet als de ramen en deuren open staan.
Gevaar voor beknelling
Houd vingers en handen uit de buurt van beknellingspunten.
Geen olie
De olie is uit het apparaat afgetapt voor verzending. Vul olie bij voordat u het apparaat probeert te bedienen.
Brandstofklep
Zet de brandstofklep in de aan-stand bij het starten van het apparaat. Zet de brandstofklep in de uit-stand wanneer het apparaat niet in gebruik is.
Motorinhoud
Dit apparaat heeft een 420 cc-motor.
Continue Watts/Piek Watts
De Westinghouse-generator produceert 10.000 piek-watt en 7.600 continue watt

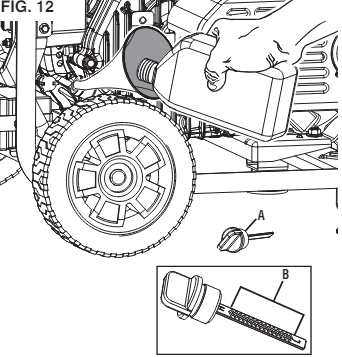

Olie bijvullen
Vul motorolie bij tot het oliepeil zich binnen het veilige werkbereik bevindt.
Brandstofcapaciteit
Deze generator heeft een brandstoftank van 5,3 gallon. Gebruik ALTIJD SCHONE, VERSE, loodvrije benzine (87 – 93 octaan) in dit apparaat. Gebruik geen E15- of E85-brandstof in dit product.
Explosiegevaar
Vul het apparaat nooit bij terwijl de motor draait. Vul het apparaat altijd bij in een goed geventileerde ruimte. Ruim gemorste brandstof altijd op. Laat het apparaat altijd afkoelen voordat u het bijvult.
EZ Start-instructies
Raadpleeg het label "EZ Start Instructions" (EZ Start-instructies) en de instructies in het hoofdstuk Bediening bij het starten en stoppen van de generator.
Klantenservice
Voor technische assistentie of service belt u gratis naar 1-855-944-9571

ELEKTRISCH

EENHEIDSCAPACITEIT

LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of aangesloten elektrische apparaten beschadigen.

Bekijk de Specificaties voor deze generator en noteer de lopende (continue) en piek (start) watts. Over het algemeen geldt: hoe hoger het wattage, hoe meer apparaten tegelijkertijd van stroom kunnen worden voorzien. Er moet rekening worden gehouden met de totale stroombehoefte van alle aangesloten apparaten. De stroombehoefte staat vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.

Stroombehoefte bepalen:

Kies de apparaten die u tegelijkertijd van stroom wilt voorzien.
Noteer en tel de lopende (continue) watts van elk apparaat bij elkaar op. De generator moet continu deze hoeveelheid wattage produceren om de apparaten draaiende te houden.
Noteer de piek (start) watts voor elk apparaat. Dit is de kortstondige stroomstoot die nodig is om elektromotoren in sommige gereedschappen en apparaten te starten.
Selecteer het apparaat met het hoogste piek (start) wattage. Tel de piek (start) watts voor dat apparaat op bij de totale lopende (continue) watts voor alle aangesloten apparaten om de totale piek wattagebehoefte voor de generator te bepalen.
OPMERKING: De totale piek wattagebehoefte gaat uit van intermitterend starten van apparaten. Pas de schatting aan als apparaten tegelijkertijd het piek wattage bereiken.

Voorbeeld:

Gereedschap of apparaat	Lopende watts*	Extra piek watts*
RV-airconditioner	700	1500
Koelkast/vriezer	700	2200
Magnetron	1000	---
Televisie (27 inch)	500	---
Totale lopende watts*	2900	---
Hoogste piek watts*	---	2200
Totale lopende watts		2900
Hoogste piek watts		+2200
Totaal piek wattage		5100

In dit voorbeeld hebt u een generator nodig met minstens 2900 lopende (continue) watts en 5100 piek (start) watts om alle aangesloten apparaten van stroom te voorzien.
*De vermelde wattages zijn bij benadering. Controleer het werkelijke wattage.

HET VERMOGEN VAN DE EENHEID BEHEREN

Om de levensduur van de generator te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen. Koppel alle belastingen los voordat u de generator start. De veiligste manier om het generatorvermogen te beheren, is door belastingen opeenvolgend toe te voegen door het volgende te doen:

Verwijder alle belastingen en start de generator zoals later in deze handleiding wordt beschreven.
Sluit het grootste apparaat aan en start het. De stroombehoefte staat vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.
Laat de generatoroutput stabiliseren. Zodra deze stabiel is, moet de motor soepel lopen en moet het apparaat goed functioneren.
Sluit het volgende grootste apparaat aan en start het.
Laat de generatoroutput stabiliseren.
Herhaal dit proces voor elke extra belasting.

WATTAGE REFERENTIE

Gereedschap of apparaat	Lopende watts*	Extra piek watts*
AM/FM-radio	100	---
Boxventilator	100	---
Televisie	500	---
RV-airconditioner	700	1500
Koffiezetapparaat	1000	---
Magnetron	1000	---
Koelkast/vriezer	700	2200
Dompelpomp ½ HP	1050	2150
Luchtcompressor	1400	3600
Tafelzaag (10 inch)	2000	2000
* De vermelde wattages zijn bij benadering. Controleer het werkelijke wattage.

VERLENGSNOEREN

Verstikkingsgevaar. Verlengsnoeren die rechtstreeks het huis in lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengsnoer dat rechtstreeks uw huis in loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik altijd op batterijen werkende koolmonoxidemelders die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengsnoeren gebruikt, zorg er dan voor dat de generator zich in een open buitenruimte bevindt, ver verwijderd van bewoonde ruimtes met de uitlaat gericht weg van de ruimtes.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengsnoeren. Beschadigde of overbelaste verlengsnoeren kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.

Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

Gebruik geaarde verlengsnoeren met 3 pinnen, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.
Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een risico op elektrische schokken vormen.
Zorg ervoor dat de elektrische waarde van het gereedschap of apparaat de nominale waarde van de generator of het gebruikte stopcontact niet overschrijdt.

LET OP
Overschrijd de capaciteit van de eenheid niet. Het overbelasten van de wattage- en/of ampèragecapaciteit van de generator kan aangesloten apparaten en kritieke generatoronderdelen beschadigen.

AFMETING VERLENGSNOER

Zorg ervoor dat uw verlengsnoer de vereiste belasting kan dragen. Kabels die te klein zijn, kunnen een spanningsval veroorzaken, waardoor het snoer kan oververhit raken of materiële schade kan veroorzaken. Raadpleeg de richtlijnen van de snoerfabrikant voor de juiste maat en lengte.

TOTAAL AMPÈRAGE	MINIMALE DIKTE, GESCHIKT VOOR BUITEN
TOTAAL AMPÈRAGE	Tot 15 m	Tot 30 m
Tot 10 A	#12 Draad	#8 Draad
Tot 15 A	#10 Draad	#8 Draad
Tot 20 A	#10 Draad	#6 Draad
Tot 30 A	#8 Draad	#6 Draad
Tot 35 A	#6 Draad	#6 Draad

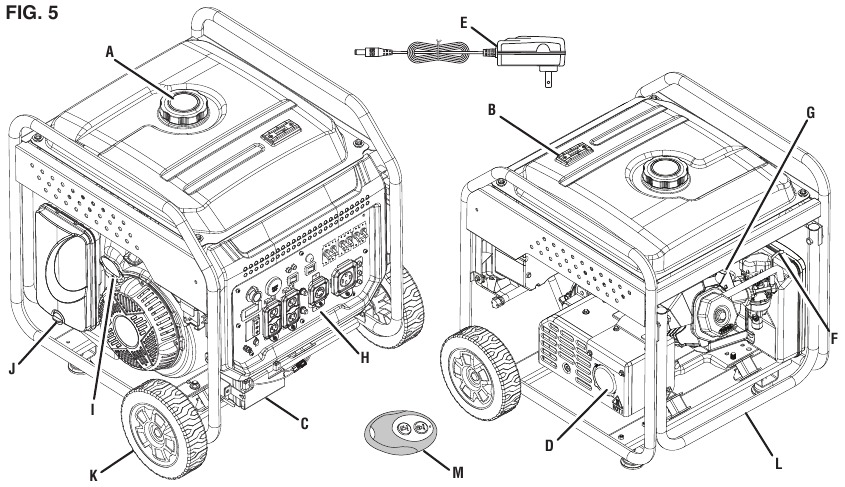

ONDERDELEN

Brandstofdop
Brandstofmeter
Batterij
Geluiddemper/vonkenvanger
Oplader
Carburateur/choke
Bougie
Bedieningspaneel
Terugslaghandgreep
Luchtfilterdeksel
Wiel
Transporthendel
Sleutelhanger
Oplader

Slimme schakelaaruitgang
Motor start/stop-knop
Servicemelding generator LED
Automatische uitschakeling LED
Batterij-indicator
Laag oliepeil LED
Overbelasting LED
Output ready LED
Aardaansluiting
Batterij-oplaadpoort
120 volt AC 20 A GFCI-stopcontacten
Een stroomonderbreker
Datacenter
32 A stroomonderbreker
50 A stroomonderbreker
ECO-modusschakelaar
120/240 volt AC 30 A-stopcontact
120/240 volt AC 50 A-stopcontact
Parallelle werkingsstopcontacten
Resetknop
Batterijschakelaar
30 A stroomonderbreker

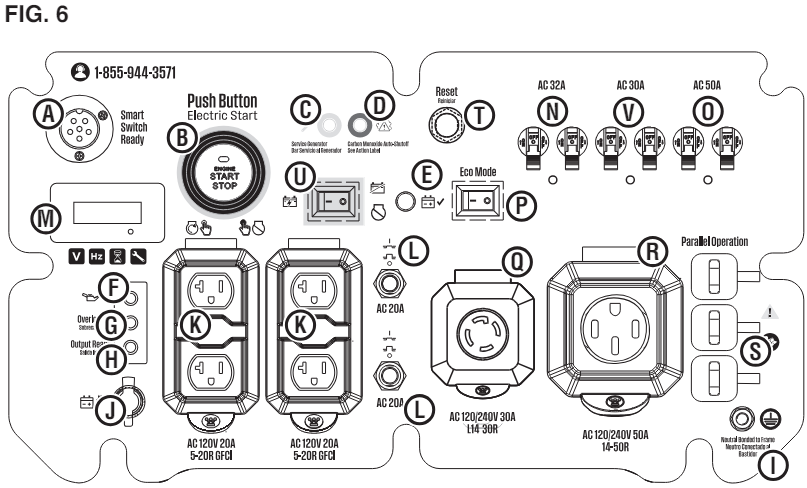

UW GENERATOR BEGRIJPEN Zie afbeeldingen 5 - 6.
Om het risico op letsel en productfalen te verminderen, moet u de informatie in deze gebruikershandleiding en de informatie op de productetikettering lezen en begrijpen.

120 VOLT AC, 20 AMP STOPCONTACTEN
Deze eenheid heeft twee enkelfasige stopcontacten van 60 Hz die een maximum van 20 ampère kunnen dragen.

120/240-VOLT AC STOPCONTACTEN (30 EN 50 AMP)
Elk stopcontact kan 120 V of 240 V leveren.
OPMERKING: Het L14-30R-stopcontact kan tot 30 ampère leveren en het L14-50R-stopcontact kan tot 50 ampère leveren.

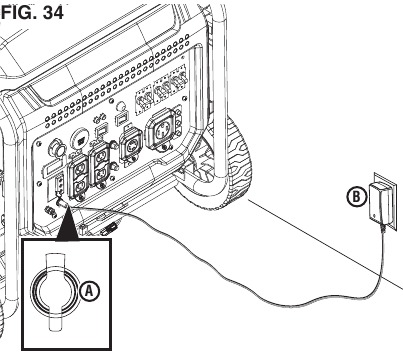

BATTERIJ-OPLAADPOORT
Steek de stekker van de meegeleverde AC-oplader in het stopcontact om de batterij op te laden.

BATTERIJ-INDICATOR
Het lampje blijft branden zolang er batterijstroom beschikbaar is.

BATTERIJSCHAKELAAR
Schakelt de elektrische start in of uit. De batterijschakelaar moet in de AAN-stand staan om de afstandsbediening te gebruiken.

STROOMONDERBREKERS
De stroomonderbrekers beschermen individuele circuits tegen elektrische overbelasting.

CO-SENSOR INDICATIE LAMPJES
De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas. Als toenemende niveaus van CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

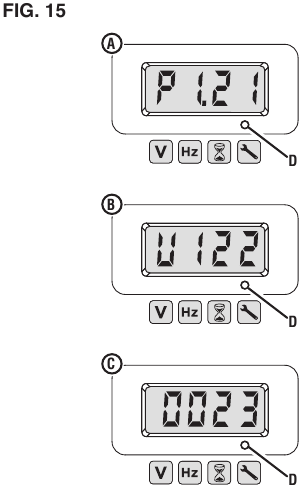

DATACENTER
Geeft spanning, frequentie, totale urenteller en run-/onderhoudstimer weer.

ECO-MODUSSCHAKELAAR
De Eco-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.

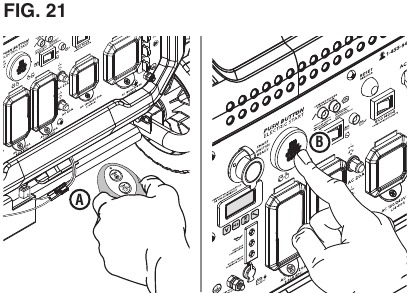

MOTOR START/STOP-KNOP
Druk eenmaal om de motor automatisch te starten. Druk nogmaals om de motor te stoppen.

BRANDSTOFTANK
De generator heeft een brandstoftank met een inhoud van 20 liter.
OPMERKING: De brandstofmeter boven op de tank geeft het geschatte brandstofniveau aan.

AARDAANSLUITINGEN
De aardaansluitingen worden gebruikt om de generator extern te aarden.

LAAG OLIEPEIL LED
Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet daalt, gaat de indicator voor een laag oliepeil branden en schakelt de generator de motor automatisch uit.

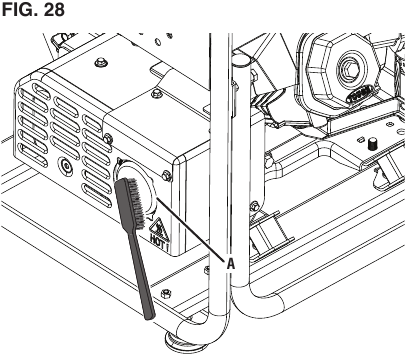

GELUIDSDEMPER EN VONKENVANGER
De vonkenvanger voorkomt dat er vonken uit de geluiddemper komen. Deze moet worden verwijderd voor onderhoud.

LET OP
De vonkenvanger is een veiligheidsvoorziening die voorkomt dat vonken de geluiddemper verlaten en brandgevaar veroorzaken. Op bepaalde locaties kan een vonkenvanger wettelijk verplicht zijn. Het is de verantwoordelijkheid van de bediener om alle lokale wetten en voorschriften met betrekking tot brandpreventievereisten te kennen en na te leven.

OLIEPEILSTOK
Draai de oliepeilstok los om het oliepeil te controleren en olie bij te vullen wanneer dat nodig is.

OUTPUT READY LED
Brandt wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.

OVERBELASTING LED
Geeft aan dat de generator overbelast is.

OVERBELASTINGSRESET
De generator schakelt automatisch alle AC-output uit om de generator te beschermen bij overbelasting of als er een kortsluiting is in een aangesloten apparaat.

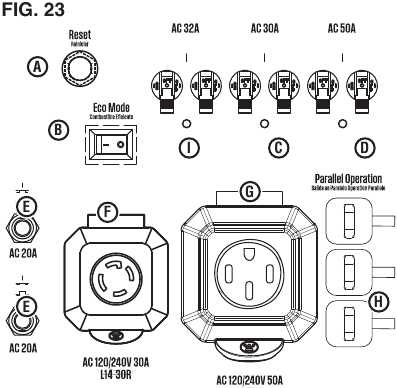

PARALLELLE WERKINGSSTOPCONTACTEN
Er kan een compatibele Westinghouse generator worden aangesloten voor extra vermogen.

TERUGSLAGHANDGREEP

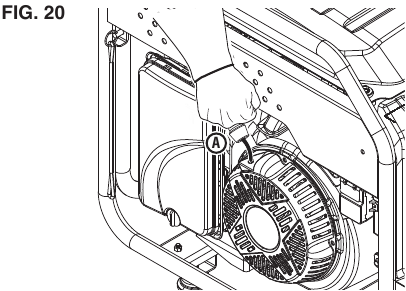

Gebruik de terugslaghandgreep (samen met de brandstofklep en de choke) om de generator handmatig te starten.

AFSTANDSBEDIENING STARTEN

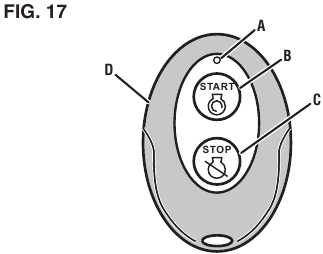

Gebruik de sleutelhanger om de generator op afstand te starten.

SLIMME SCHAKELAARUITGANG
Met de slimme schakelaaruitgang kunt u een Westinghouse ST-schakelaar (apart verkrijgbaar) aansluiten op de generator.

MONTAGE

Gewichtgevaar. Vraag altijd om hulp bij het optillen van de generator. Probeer nooit het apparaat aan de handgreep op te tillen. Houd het apparaat vast aan het frame en gebruik de juiste tiltechnieken om het risico op rugletsel te verminderen.

INHOUD UIT DE DOOS HALEN

Dit product vereist montage. Probeer dit product niet te gebruiken als onderdelen van de MEEGELEVERDE LIJST al gemonteerd zijn wanneer u de inhoud van de doos eruit haalt. Deze onderdelen zijn niet door de fabrikant gemonteerd en moeten door de klant worden gemonteerd. Het gebruik van een onjuist gemonteerd product kan gevaarlijk zijn en ernstig persoonlijk letsel tot gevolg hebben.

Snijd voorzichtig de zijkanten van de verpakking open en verwijder de inhoud van de doos.
Inspecteer de inhoud van de doos. Controleer of alle onderdelen van de MEEGELEVERDE LIJST aanwezig en onbeschadigd zijn.
Recycle of verwijder het verpakkingsmateriaal op de juiste manier.

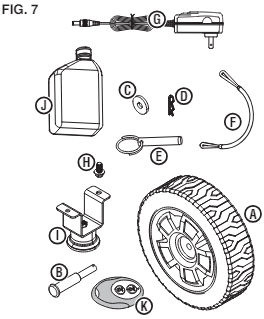

MEEGELEVERDE LIJST

Zie Afbeelding 7.
Generator, wielen, assen, ringen, splitpennen, handgreepvergrendelingspen, koord, bouten, voeten, sleutelhanger, oplader, motorolie (SAE 10W30), trechter, bougiedopsleutel, parallelkabels, snelstartgids, gebruikershandleiding

Wiel
As
Ring
Splitpen
Handgreepvergrendelingspen
Koord
Oplader
Bout
Voet
Olieflacon
Sleutelhanger

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

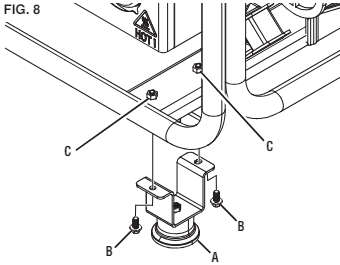

DE VOETEN INSTALLEREN

Voet
Bout
Moer

Zie Afbeelding 8.

Plaats de generator op een vlakke ondergrond.
Til de handgreepzijde van de generator hoog genoeg op om toegang te krijgen tot de dwarsbalk aan de onderkant van het frame.
Plaats steunen onder de generator als tijdelijke ondersteuning.
Zoek de voeten en bouten.
Lijn de gaten in een voet uit met de gaten in de dwarsbalk.
Steek bouten door de gaten in de voet.
Draai de bouten in de moeren die op de dwarsbalk zijn gelast en draai ze stevig vast. Draai ze niet te vast.
Herhaal deze stappen om de tweede voet te installeren.

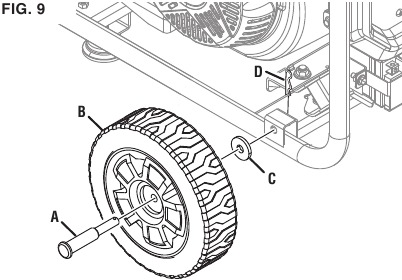

DE WIELEN INSTALLEREN

As
Wiel
Ring
Splitpen

Zie Afbeelding 9.

Plaats de generator op een vlakke ondergrond.
Til de zijde van het bedieningspaneel van de generator hoog genoeg op om toegang te krijgen tot de onderkant van het frame.
Plaats steunen onder de generator als tijdelijke ondersteuning.
Zoek de assen, wielen, ringen en splitpennen.
Steek een bout door het midden van een wiel, een ring en het frame, zoals afgebeeld.
Duw een splitpen in de as totdat het midden van de pen tegen de bovenkant van de as rust.
Herhaal deze stappen om het tweede wiel te installeren.

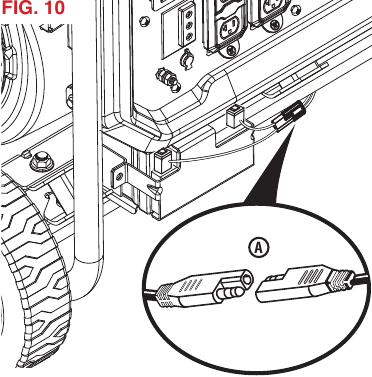

DE ACCU AANSLUITEN

Zie Afbeelding 10.
Er is een snelkoppelingsaccukabel voorgeïnstalleerd op de accu. Verwijder de kabelbinder die de stekkers vasthoudt en duw vervolgens stevig om ze aan te sluiten.
OPMERKING: De generator is uitgerust met een functie voor het opladen van de accu. Zodra de motor draait, wordt de accu langzaam opgeladen.

Snelkoppelingsaccukabel

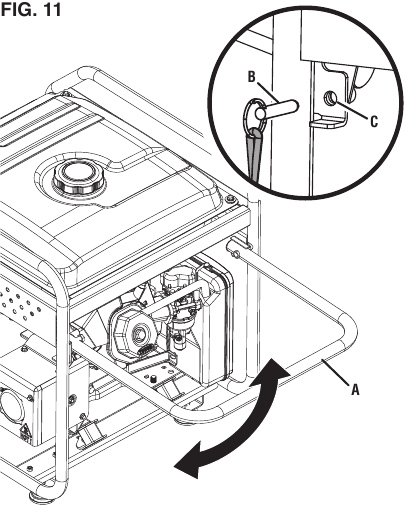

DE HANDGREEP VERGRENDELEN/ONTGRENDELEN

Zie Afbeelding 11.
Er is een snelkoppelingsaccukabel voorgeïnstalleerd op de accu. Verwijder de kabelbinder die de stekkers vasthoudt en duw vervolgens stevig om ze aan te sluiten.
OPMERKING: De generator is uitgerust met een functie voor het opladen van de accu. Zodra de motor draait, wordt de accu langzaam opgeladen.

Transporthandgreep
Handgreepvergrendelingspen
Gat

Zoek de handgreepvergrendelingspen en het koord.
Bevestig het koord aan de vergrendelingspen en het frame.
Om de handgreep in de omhooggeklapte stand te vergrendelen, klapt u de handgreep omhoog en steekt u de vergrendelingspen door de gaten in de handgreep en het frame.
Met de handgreep vergrendeld in de omhooggeklapte stand, kan de generator veilig van de ene naar de andere positie worden gerold. Raadpleeg het gedeelte Transport in Bediening voor informatie over het vervoeren van het apparaat in een voertuig.
Om de handgreep los te maken en omlaag te brengen, verwijdert u de vergrendelingspen en begeleidt u de handgreep naar de onderste stand.

Breng geen wijzigingen aan dit product aan, tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeoorloofde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.

OVERZICHT

Deze draagbare generator kan stroom leveren aan een breed scala aan artikelen, waaronder huishoudelijke apparaten, gereedschap voor op de bouwplaats, kampeeruitrusting, essentiële zaken voor het tailgatefeest en nog veel meer.

LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit leiden tot ernstige motorschade die niet onder de garantie valt.

WERKING

Uitlaatgassen van generatoren bevatten hoge concentraties koolmonoxide (CO), een onzichtbaar, reukloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.

Gebruik generatoren UITSLUITEND buitenshuis, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN U BINNEN ENKELE MINUTEN DODEN.

Correct gebruik – Gebruik generatoren alleen buiten en in de windrichting, ver weg van ramen, deuren en ventilatieopeningen. Leid uitlaatgassen altijd weg van bewoonde ruimtes. Installeer altijd op batterijen werkende koolmonoxidemelders of stekker-koolmonoxidemelders met batterijback-up in woonruimtes. Zie figuur 1.
Onjuist gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke hoeveelheden koolmonoxide zich ophopen. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie. Zie figuur 2.

Wijzig of modificeer dit product niet, tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeoorloofde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.

LET OP
In bepaalde omstandigheden kan de National Electric Code vereisen dat de generator wordt geaard op een goedgekeurde aarde. Raadpleeg een gekwalificeerde elektricien om de aardingsvereisten te bepalen voordat u de generator gebruikt.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.

LET OP
Controleer de fysieke toestand van het product voor elk gebruik. Controleer op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen.

LET OP
Zorg ervoor dat de wielen en voeten correct zijn geïnstalleerd voordat u brandstof of olie toevoegt.

WEET HOE U UW APPARAAT VEILIG KUNT PLAATSEN EN GEBRUIKEN

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaatopeningen waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd zorgvuldig rekening met wind- en luchtstromen bij het positioneren van de generator.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waternevel of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie.

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of gemaaid gras, kan ervoor zorgen dat er vuil door de generator wordt opgenomen, waardoor koelopeningen of het luchtinlaatsysteem verstopt kunnen raken. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

Lees en begrijp alle veiligheidsinformatie voordat u de generator start (zie Veiligheid).
Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke hoeveelheden koolmonoxide zich ophopen. Koolmonoxide (CO), een onzichtbaar, reukloos en extreem giftig gas, KAN U BINNEN ENKELE MINUTEN DODEN.
Gebruik de generator NIET achter in een SUV, camper, aanhanger, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie die geen adequate koeling van de generator en/of de uitlaatdemper mogelijk maakt. Het gebruik van de generator in afgesloten of gedeeltelijk afgesloten ruimtes zorgt ervoor dat er gevaarlijke hoeveelheden CO zich ophopen.
Dek generatoren tijdens het gebruik NIET af.
Gebruik de generator alleen BUITEN en ver weg van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het ministerie van Volksgezondheid en Human Services. Uw specifieke huis- en/of windomstandigheden kunnen een grotere afstand vereisen.
Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst met een helling van maximaal 4°.
De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (zelfs als hij niet in gebruik is).
De generator moet minimaal 1,5 m (5 ft) afstand houden van alle brandbare materialen.

KEN DE REGELGEVING VOOR HET GEBRUIK VAN DIT PRODUCT

Overweeg waar en hoe u uw generator wilt gebruiken en maak uzelf vertrouwd met alle lokale, staats- of federale verordeningen met betrekking tot uw beoogde gebruik. Het kan nodig zijn om contact op te nemen met een gekwalificeerde elektricien of een lokaal overheidsorgaan voor een volledige lijst met vereisten.

OLIE BIJVULLEN/OLIEPEIL CONTROLEREN

Zie figuur 12.
Als uw product een afzonderlijke motorhandleiding heeft, negeer dan de informatie in dit gedeelte en volg de instructies in de motorhandleiding.

Oliepeilstok
Veilig werkbereik

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit leiden tot ernstige motorschade die niet onder de garantie valt.

LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt.

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator in extreme temperaturen gebruikt.

OPMERKING: Controleer het motoroliepeil voor elk gebruik of om de 8 bedrijfsuren.

Schakel de generator uit en laat de motor minimaal vijf minuten afkoelen.
Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
Maak de omgeving rond de oliepeilstok schoon.

Voor het eerste bijvullen van olie:

Schroef de oliepeilstok langzaam los en verwijder hem.
Giet met behulp van de trechter langzaam de hele fles meegeleverde motorolie in het olievulgat. Stop regelmatig om er zeker van te zijn dat u niet te veel vult.
Plaats de oliepeilstok terug en draai hem vast.

Om het oliepeil te controleren:

Schroef de oliepeilstok langzaam los en verwijder hem.
Maak de peilstok schoon en plaats deze terug in het olievulgat. Draai de peilstok niet vast.
Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
Als het oliepeil laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw totdat het peil zich binnen het veilige werkbereik bevindt.
Plaats de oliepeilstok terug en draai hem met de hand vast.

BENZINEVEREISTEN

LET OP
Gebruik geen E15- of E85-brandstof in dit product. Motor- of apparatuurschade veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

Gebruik ALTIJD SCHONE, VERSE, loodvrije benzine (87-93 octaan) in dit apparaat. Gebruik NOOIT OUDE, VEROUDERDE of VERONTREINIGDE benzine.
Maximaal 10% ethanol (gasohol) is acceptabel (indien beschikbaar; brandstof zonder ethanol wordt aanbevolen).
Gebruik GEEN E85 of E15.
Gebruik GEEN mengsmering.
Wijzig de motor NIET om op alternatieve brandstoffen te werken.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.

Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator van brandstof voorziet. Laat de generator vijf minuten draaien, zodat de stabilisator het hele brandstofsysteem kan behandelen.

BENZINE BIJVULLEN

Gevaar
Brand- en explosiegevaar. Verwijder nooit de brandstofdop en vul de generator niet bij terwijl de motor draait. Rook niet en veroorzaak geen vonken tijdens het tanken. Schakel altijd de motor uit en laat de generator minimaal vijf minuten afkoelen voordat u gaat tanken.

Gevaar
Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode maximale vulring op het brandstofscherm. Te vol vullen kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar kan opleveren.

Gebruik nooit een benzinecontainer, benzinetank of een ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon is en in goede staat verkeert om verontreiniging van het brandstofsysteem te voorkomen.

Brandstofdop
Brandstofmeter

Brandstofdop
Maximale vullijn
Schermfilter

Zie figuren 13 - 14.

Schakel de generator uit en laat de motor minimaal vijf minuten afkoelen.
Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte. Tank NIET binnenshuis.
Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
Voeg langzaam de aanbevolen brandstof toe. Vul niet te vol.
OPMERKING: Het benzineniveau mag NIET hoger zijn dan de rode maximale vulring op het brandstofscherm.
Installeer de brandstofdop. Draai stevig vast.
Ruim eventueel gemorste brandstof op.
Ga minimaal 9 m (30 ft) weg van het tankgebied voordat u de motor opnieuw start.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Reinig het brandstoffilter van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd voor elke 300 meter (1.000 voet) toename van de hoogte vanaf zeeniveau.
Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes boven 1.524 m (5.000 ft). Werking zonder deze aanpassing leidt tot verminderde prestaties, verhoogd brandstofverbruik en verhoogde emissies.

LET OP
Gebruik de generator NIET op hoogtes onder 762 m (2.000 ft) met de kit voor grote hoogte geïnstalleerd. Er kan motorschade optreden.

Carburateurkit voor grote hoogte

Onderdeelnr. 202801

DATACENTER

Druk op de modeknop om door de gegevensweergavemodi te bladeren. Zie figuur 15.

Stroomafgifte
Spanning
Levensduur in uren
Modeknop

Spanning: geeft de huidige spanningsafgifte weer.
Frequentie (Hz): Geeft de frequentie van de stroomafgifte in Hertz weer.
Levensduur in uren: Geeft de levensduur in draaiuren weer.
Draaitijd/Onderhoud: Geeft de huidige draaitijd weer. Wordt teruggezet op nul bij het uitschakelen. Onderhoudsherinnering wordt indien nodig weergegeven.

Onderhoudscodes:
P25 – Motorolie vervangen
P50 – Luchtfilter reinigen, motorolie vervangen
P100 – Motorolie vervangen, luchtfilter reinigen, brandstoffilter vervangen

INLOOPERIODE

Overschrijd voor een goede inloop niet 50% van het nominale bedrijfsvermogen tijdens de eerste vijf bedrijfsuren.
Gebruik de meegeleverde olie tot de eerste aanbevolen olieverversing. Gebruik geen volledig synthetische olie tijdens de inloopperiode. Volledig synthetische olie kan een goede inloop en afdichting van de zuigerveren verhinderen.
Varieer de belasting af en toe om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen afdichten.

VOORDAT U HET APPARAAT START

Controleer of:

De generator op een veilige, geschikte plaats staat.
De generator op een droge, vlakke en waterpas ondergrond staat.
De olie- en brandstofniveaus binnen het veilige werkbereik liggen.
Alle belastingen zijn losgekoppeld van de contactdozen op het bedieningspaneel.
De ECO-modusschakelaar in de OFF-stand staat

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

DE SLEUTELHANGER KOPPELEN

Motor start/stop-knop
Batterijschakelaar
Batterij-indicator
ECO-modusschakelaar

Rode LED
Startknop
Stopknop
Sleutelhanger

Zie Afbeeldingen 16 - 17.

Zorg ervoor dat de batterij is aangesloten.
Zet de batterijschakelaar in de ON-stand (aan).
OPMERKING: Wanneer er batterijstroom beschikbaar is, gaat het batterij-indicatielampje branden en gaat de LED rond de motor start/stop-knop continu groen branden.
Houd de motor start/stop-knop 10 seconden ingedrukt totdat de LED rond de knop groen knippert en laat deze vervolgens los.
Houd de startknop op de sleutelhanger één seconde ingedrukt en laat deze vervolgens los.
- Als de sleutelhanger succesvol is gekoppeld, wordt de LED rond de motor start/stop-knop continu groen.
- Als het koppelen niet is gelukt, blijft de LED rond de motor start/stop-knop groen knipperen. Wacht enkele seconden en doe dan een tweede poging. Als de tweede poging mislukt, zet u de batterijschakelaar in de OFF-stand (uit), wacht u enkele seconden en herhaalt u het proces. Als latere pogingen mislukken, zet u de batterijschakelaar in de OFF-stand (uit) en neemt u contact op met de klantenservice.
Nadat de sleutelhanger succesvol aan de generator is gekoppeld, zet u de batterijschakelaar in de OFF-stand (uit).

HET APPARAAT STARTEN

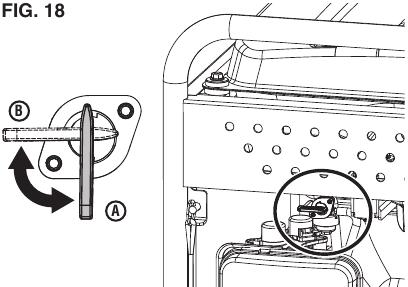

Brandstofkraan (open)
Brandstofkraan (dicht)

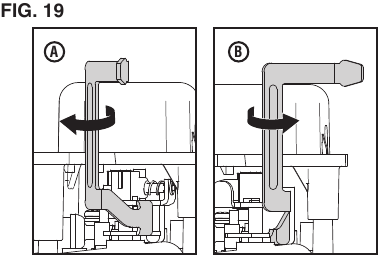

Choke (aan/koude start)
Choke (uit/warme start)

Trekstarter

Sleutelhanger
Motor start/stop-knop

Zie Afbeeldingen 16 - 21.

Plaats de generator op een veilige, geschikte locatie.
Koppel alle belastingen los.
Zorg ervoor dat de ECO-modusschakelaar in de OFF-stand (uit) staat.
Controleer het olie- en brandstofniveau. Voeg indien nodig brandstof of olie toe zoals eerder beschreven.
Draai de brandstofkraan in de ON-stand (aan).
Zet de batterijschakelaar in de ON-stand (aan).
OPMERKING: Wanneer er batterijstroom beschikbaar is, gaan het batterij-indicatielampje en de groene LED rond de motor start/stop-knop branden.

De generator starten met de trekstarter:

Zet de choke in de aan/koude start positie.
OPMERKING: Als u de generator opnieuw start, zet u de choke in de uit/warme start positie.
Pak de trekstarter stevig vast en trek deze langzaam naar buiten totdat u een grotere weerstand voelt. Trek op dit punt de trekstarter snel weg van de generator totdat de motor start.
OPMERKING: Laat de trekstarter na het starten van het apparaat voorzichtig terug op zijn plaats glijden. Laat hem niet tegen het apparaat slaan. Tijdens de eerste start kunnen er extra rukken nodig zijn om de brandstofpomp te vullen.
Nadat de motor is gestart en gestabiliseerd (ongeveer 5 seconden), zet u de choke in de uit/warme start positie.

De generator starten met de functie voor starten op afstand:

Houd de startknop op de sleutelhanger twee seconden ingedrukt.
OPMERKING: De rode LED op de sleutelhanger moet knipperen telkens wanneer de startknop wordt ingedrukt. Als de rode LED niet knippert en de generator niet start, moet de batterij in de sleutelhanger mogelijk worden vervangen. Als de rode LED wel knippert, maar de generator niet start, moet de batterij van de generator mogelijk worden opgeladen. Start het apparaat met de trekstarter. De batterij van de generator wordt opgeladen terwijl het apparaat draait.

De generator starten met de motor start/stop-knop:

Houd de motor START/STOP-knop twee seconden ingedrukt.
OPMERKING: Als de motor START/STOP-knop de generator niet start, moet de batterij van de generator mogelijk worden opgeladen. Start het apparaat met de trekstarter. De batterij van de generator wordt opgeladen terwijl het apparaat draait.

Belastingen toevoegen na het starten van de generator:

Wanneer de OUTPUT READY LED (uitgang klaar) brandt, kunt u veilig belastingen aansluiten op de contactdozen op het bedieningspaneel.
OPMERKING: Controleer of alle apparaten zijn uitgeschakeld voordat u ze op de generator aansluit.
OPMERKING: Zorg ervoor dat de wattagevereisten voor alle aangesloten apparaten overeenkomen met de capaciteit van uw generator.
Sluit het grootste apparaat of toestel aan en start het.
Laat het uitgangsvermogen van de generator stabiliseren. Eenmaal stabiel, moet de motor soepel draaien en moet het apparaat correct functioneren.
Sluit het volgende grootste apparaat of toestel aan en start het.
Laat het uitgangsvermogen van de generator stabiliseren.
Herhaal dit proces voor elke extra belasting.

HET APPARAAT STOPPEN

Verwijder alle aangesloten belastingen van de contactdozen op het bedieningspaneel.
Laat de generator enkele minuten "onbelast" draaien om de temperaturen van de motor en de dynamo te verlagen en te stabiliseren.
Houd de motor START/STOP-knop of de stopknop op de sleutelhanger één seconde ingedrukt om de generator te stoppen.
Zet de batterijschakelaar in de OFF-stand (uit).
Laat de motor afkoelen en sluit vervolgens de brandstofkraan.

Het apparaat snel stoppen in een noodgeval:

Houd de motor START/STOP-knop of de stopknop op de sleutelhanger één seconde ingedrukt om de generator te stoppen.

PARALLEL BEDRIJF

Zie Afbeelding 23.
Parallel bedrijf geeft u de mogelijkheid om een andere compatibele Westinghouse invertergenerator aan te sluiten voor gecombineerd loop- en piekvermogen.

Resetknop
ECO-modusschakelaar
30 ampère stroomonderbreker
50 ampère stroomonderbreker
20 ampère stroomonderbreker
120/240 volt AC 30 ampère contactdoos
120/240 volt AC 50 ampère contactdoos
Parallelle bedieningsaansluitingen
32 ampère stroomonderbreker

Brand- en elektrocutiegevaar. Sluit de parallelle kabels nooit aan of los wanneer een generator draait. Het niet naleven van deze regel kan leiden tot ernstig persoonlijk letsel of de dood.

Een correcte aansluiting van de kabels is erg belangrijk wanneer de generatoren worden gebruikt met een transferschakelaar om stroom te leveren aan een gebouw. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, inclusief de generatoren, te voorkomen, mag u niet proberen een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde transferschakelaar te gebruiken.

LET OP
Aansluiten op een generator die niet compatibel is, kan een lage spanning veroorzaken die gereedschap en apparaten die door de generator worden gevoed, kan beschadigen.

Gebruik alleen de Westinghouse 120V parallelle kabelset die bij uw generator is geleverd. Kabels van derden hebben mogelijk niet de mogelijkheid om de verhoogde spanning te geleiden. Als uw kabels beschadigd raken of verloren gaan, neem dan contact op met de klantenservice van Westinghouse voor een vervanging.

De parallelle kabels en parallelle poorten zijn kleurgecodeerd. Er is een extra draad die aan de aarde van de generator wordt bevestigd. Gebruik de volgende stappen om de twee generatoren aan te sluiten.

OPMERKING: Zorg ervoor dat beide apparaten zijn uitgeschakeld en dat er geen apparaten op de contactdozen zijn aangesloten.

LET OP
Schik de generatoren in een "V"-vorm om de warmte van de uitlaat veilig te laten ontsnappen. De uitlaatwarmte van het ene apparaat kan de plastic behuizing van het andere apparaat verkleuren of smelten als ze te dicht bij elkaar worden geplaatst.

De parallelle kabel installeren:

OPMERKING: Het is belangrijk om beide uiteinden van de kabel op dezelfde poorten op beide generatoren aan te sluiten. Zorg ervoor dat dezelfde kabeluiteinden op dezelfde poort op elke generator zijn aangesloten voordat u begint.

Steek de kabeluiteinden van dezelfde kleur in de overeenkomstige kleur parallelle poorten op het apparaat. Rood op rood; wit (of grijs) op wit; en zwart op zwart.
Draai de aardingsklemmoer los en verwijder deze.
Sluit de aardingsdraad aan op de klem en installeer de aardingsklemmoer opnieuw. Draai stevig vast.

Start één generator tegelijk. Wacht tot het eerste apparaat stabiel stationair draait voordat u het tweede apparaat start. Verbind

De parallelle kabel verwijderen:

Verwijder alle apparaten uit de contactdozen van de generator.
Schakel beide aangesloten generatoren uit.
Verwijder de parallelle kabeluiteinden uit de generatorpoorten.
Verwijder de aardingsklemmoer en de aardingsdraad. Zorg ervoor dat u de aardingsklemmoer vervangt en vastdraait.

INDICATOR LAAG OLIEPEIL

Zie Afbeelding 22.
De LOW OIL LED (laag oliepeil) op het bedieningspaneel gaat branden wanneer het oliepeil van het apparaat laag is of er geen olie meer in zit. De generator start niet wanneer de indicator brandt. Om de normale werking te hervatten, voegt u motorolie toe zoals eerder in dit gedeelte is beschreven. Probeer de motor niet te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie.

ECO-MODUS

Zie Afbeeldingen 22 - 23.
LET OP
Start de generator altijd met de ECO-modusschakelaar in de OFF-stand (uit). Laat het motortoerental stabiliseren en de OUTPUT READY LED (uitgang klaar) branden voordat u de ECO-modusschakelaar in de ON-stand (aan) zet.

LET OP
Gebruik de ECO-modus niet in parallel bedrijf met een andere Westinghouse -generator.

De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.
Zet de ECO-modus op ON (aan) wanneer u kleine apparaten met continue belastingen, zoals een computer of een elektrische lamp, van stroom voorziet.
Zet de ECO-modus op OFF (uit) wanneer u grote piekbelastingen, zoals een airconditioner of een elektrische pomp, van stroom voorziet.
Om de ECO-modus in te schakelen, controleert u of de OUTPUT READY LED (uitgang klaar) brandt en zet u de schakelaar in de ON-stand (aan). Als er geen belasting aanwezig is, daalt het toerental van de generator tot stationair toerental. De generator detecteert belastingen zodra deze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, zet u de ECO-modusschakelaar in de OFF-stand (uit).

OVERBELASTINGSRESET

Zie Afbeeldingen 22 - 23.
Overbelast de generator niet. Als de generator een overbelastingssituatie nadert of heeft bereikt, gaat de OVERLOAD LED (overbelasting) op het bedieningspaneel branden.
Als de generator bijna overbelast is, knippert de OVERLOAD LED (overbelasting). Schakel een of meer aangesloten apparaten uit en verwijder ze om de belasting te verminderen en de normale werking te hervatten. Als de belasting niet wordt verminderd, bereikt het apparaat een overbelastingssituatie. Om de levensduur van de generator te verlengen, moet u vermijden het apparaat bijna op capaciteit te laten draaien.
Als de generator overbelast is of als er een kortsluiting is in een aangesloten apparaat, gaat de OVERLOAD LED (overbelasting) continu branden en wordt het apparaat automatisch losgekoppeld van de belasting. De motor blijft draaien, maar er is geen elektrisch vermogen.

Het elektrische vermogen herstellen na een overbelasting:

Verwijder alle aangesloten belastingen van de contactdozen op het bedieningspaneel.
Druk op de RESET-knop op het bedieningspaneel totdat de OVERLOAD LED (overbelasting) uitgaat en de OUTPUT READY LED (uitgang klaar) brandt.
Reset de stroomonderbreker(s) indien geactiveerd
Controleer of de beoogde loop- en piekbelastingen de capaciteit van de generator niet overschrijden.
Sluit de elektrische belastingen achtereenvolgens opnieuw aan, zodat de generator na elke aangesloten belasting kan stabiliseren.

STROOMONDERBREKERS

Zie Afbeelding 23.
De stroomonderbrekers bieden bescherming voor individuele circuits. De 20A-onderbrekers worden geactiveerd als de duplex 120V-contactdozen en/of parallelle bedieningsaansluitingen 20 ampère overschrijden. De 30A-onderbrekers beperken de stroom die via de L14-30R-contactdozen kan worden geleverd tot 30 ampère en de 50A-onderbreker beperkt de stroom voor de L14-50R-contactdoos tot 50 ampère. Als een stroomonderbreker wordt geactiveerd, schakelt u het aangesloten apparaat uit, verwijdert u het uit de poort of contactdoos en zet u de stroomonderbreker terug in de aan-positie.

VERVOEREN

Schakel de generator uit.
Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
Gebruik altijd het frame van de generator, niet de handgreep, om het apparaat op te tillen of lasten vast te maken, zoals touwen of spanbanden. Probeer de generator NIET op te tillen of vast te zetten door hem vast te houden aan andere onderdelen.
Houd het apparaat tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voor transport.

Brandgevaar. Kantel de generator NIET omhoog of leg hem op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

Onbedoeld starten. Koppel de bougiedop (zie afbeelding 27) los van de bougie bij het uitvoeren van onderhoud aan de generator.

Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangingsonderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.

Laat hete onderdelen 30 minuten afkoelen voordat u een onderhoudsprocedure uitvoert.

LET OP
Controleer de fysieke staat van het product voor elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem contact op met onze klantenservice voor vervangingsonderdelen of assistentie.

Volg de onderhoudsinstructies in dit gedeelte om de levensduur van dit product te verlengen. Neem contact op met de klantenservice voordat u onderhoud uitvoert aan terugroep- of garantieonderdelen.

HET PRODUCT REINIGEN

Bewaar of gebruik uw generator niet in vuile, stoffige of corrosieve omgevingen. Zorg ervoor dat vreemde materialen en vuil de ventilatieopeningen op het apparaat niet verstoppen.
Reinig de generator NOOIT met een tuinslang. Water kan het brandstofsysteem en de elektrische componenten van de generator beschadigen. Als het apparaat moet worden schoongemaakt, gebruik dan een zachte borstel en een vochtige doek om de buitenkant schoon te maken en gebruik lucht onder lage druk (niet meer dan 25 psi) om de ventilatieopeningen schoon te maken.
Gebruik nooit benzine als reinigingsmiddel.

HET LUCHTFILTER REINIGEN/VERVANGEN

Zie afbeelding 24.
Houd het luchtfilter schoon. Een vuil luchtfilter kan slechte prestaties veroorzaken en de levensduur van het product verkorten. Gebruik de generator NOOIT zonder geplaatst luchtfilter.

Luchtfilterdeksel
Luchtfilter
Knop

Schakel de generator uit en laat de motor 30 minuten afkoelen.
Draai de knop tegen de klok in en verwijder de afdekking.
Verwijder het luchtfilter uit de luchtfilterbehuizing en plaats het in een geschikte reinigingsbak. Vervang het luchtfilter als het beschadigd is.
OPMERKING: het luchtfilter kan bedekt zijn met olie. Gebruik een geschikte bak.
Was het luchtfilter door het filter onder te dompelen in een oplossing van huishoudelijk wasmiddel en warm water. Knijp langzaam in het filter om het grondig te reinigen.

LET OP
Draai of scheur het luchtfilter NIET tijdens het reinigen of drogen. Pas alleen een langzame maar stevige knijpbeweging toe.

Spoel het luchtfilter door het onder te dompelen in vers water en een langzame knijpbeweging toe te passen. Laat het filter volledig drogen.

LET OP
Vervuilen niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

Dompel het luchtfilter in schone motorolie en knijp alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
Plaats het luchtfilter in de luchtfilterbehuizing en installeer het luchtfilterdeksel opnieuw.

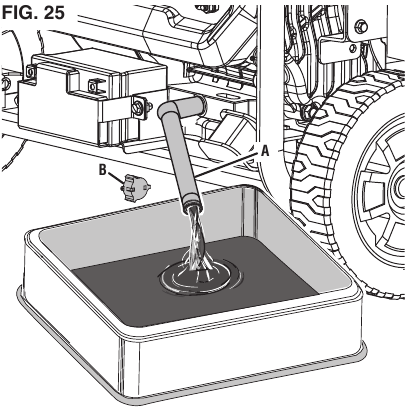

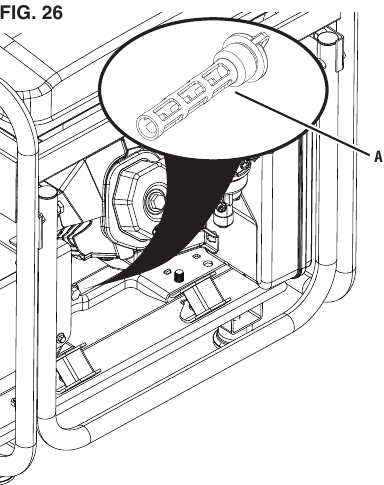

DE MOTOROLIE VERVERSEN

Zie afbeeldingen 25 - 26.
Voor optimale prestaties dient u de motorolie en het oliefilter te vervangen volgens de in de onderhouds schema of de motorhandleiding (indien van toepassing) gespecificeerde cijfers. Als u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, ververs de olie dan vaker.

Olieaftapslang
Dop

Oliefilter

OPMERKING: Ververs de olie terwijl de motor warm is, maar niet heet. Warme motorolie loopt sneller en grondiger weg dan koel smeermiddel. Contact met heet smeermiddel veroorzaakt ernstige brandwonden.

Schakel de generator uit en laat de motor 30 minuten afkoelen.
Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.

Om de motorolie te verversen:

Maak het gebied rond de oliepeilstok schoon.
Draai de oliepeilstok langzaam los en verwijder deze.
Plaats een olieopvangbak (of een geschikte bak) onder de olieaftapslang.
Maak de olieaftapslang los en draai de dop tegen de klok in om de olie af te laten lopen.
Draai de dop met de klok mee om te sluiten. Zet de slang vast in de slangklem.
Vul de olie bij zoals beschreven in het gedeelte Gebruik.
Plaats de oliepeilstok terug en draai hem met de hand vast.
Maak eventueel gemorste olie schoon.

Om het oliefilter te vervangen:

Maak het gebied schoon waar het oliefilter contact maakt met de motor.
Verwijder het oliefilter door het tegen de klok in te draaien.
Maak met een ontvetter of benzine het filtergaas schoon en inspecteer het.
OPMERKING: als het gaas beschadigd is, moet het filter worden vervangen. Neem contact op met de klantenservice voor een vervangend filter.
Installeer het oliefilter en draai het met de klok mee vast totdat het goed vastzit. Draai het NIET te vast.
Vul de olie bij zoals beschreven in het gedeelte Gebruik.
Plaats de oliepeilstok terug en draai hem met de hand vast.
Maak eventueel gemorste olie schoon.

DE BOUGIE REINIGEN/VERVANGEN

LET OP
Gebruik ALTIJD de Westinghouse OEM of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot onregelmatig stationair draaien, ontstekingsfouten of kan voorkomen dat de motor start.

Bougie
Bougiedop
Isolator
Elektrode

Zie afbeelding 27.
Zorg ervoor dat de bougie schoon is en de juiste elektrodenafstand heeft.
Om uw bougie te reinigen of te vervangen:

Zorg ervoor dat de bougie schoon is en de juiste elektrodenafstand heeft. Om uw bougie te reinigen of te vervangen:

Schakel de generator uit en laat de motor 30 minuten afkoelen.
Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
Verwijder de bougiedop door de bougie stevig recht van de motor af te trekken.
Maak het gebied rond de bougie schoon.
Verwijder de bougie met de meegeleverde bougiedopsleutel.

LET OP
Oefen nooit zijdelingse belasting uit en verplaats de bougie niet zijwaarts bij het verwijderen van de bougie.

Inspecteer de bougie. Vervang deze als de elektroden putjes vertonen, verbrand zijn of als de isolator gebarsten is. Gebruik alleen een aanbevolen vervangende bougie.
Meet de elektrodenafstand van de bougie met een draadvoelermaat. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen.
Bougieafstand: 0,024 - 0,032 inch (0,60 - 0,80 mm)
Installeer de bougie voorzichtig met de hand vast en draai hem vervolgens nog 3/8 tot 1/2 slag aan met de bougiesleutel.
Installeer de bougiedop.

DE VONKENVANGER REINIGEN

Zie afbeelding 28.
Controleer en reinig de vonkenvanger volgens de cijfers die zijn gespecificeerd in de Onderhoudsschema of de motorhandleiding (indien van toepassing). Als de vonkenvanger niet wordt gereinigd, zullen de motorprestaties afnemen.

Geluiddemper/vonkenvanger

Schakel de generator uit en laat de motor 30 minuten afkoelen.
Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
Verwijder voorzichtig de koolstofafzettingen van het vonkenvangerscherm met een staalborstel. De vonkenvanger moet vrij zijn van breuken en scheuren. Gebruik perslucht om verwijderde afzettingen te verwijderen.

DE BRANDSTOFTANK EN DE VLOTTERBAK VAN DE CARBURATEUR LEEGMAKEN

Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.

Aftapschroef
Aftapslang

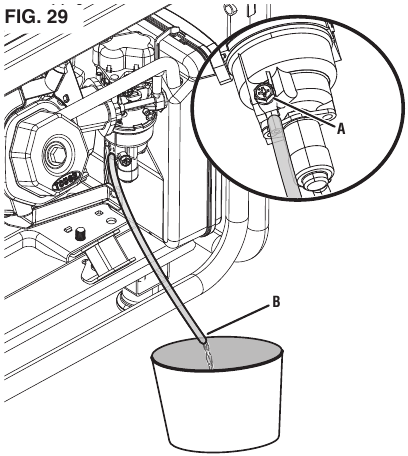

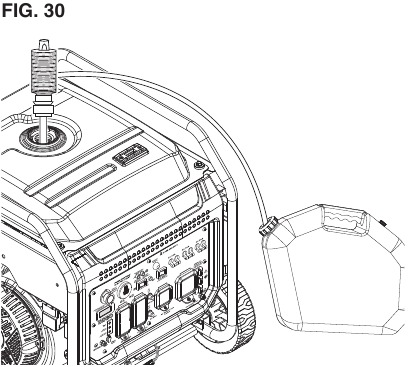

Zie afbeeldingen 29 - 30.
Zelfs correct gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd blijft zitten. Als u de generator twee tot zes maanden opslaat, laat u de vlotterbak leeglopen om gom- en vernisvorming in de carburateur te voorkomen. Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen om brandstofscheiding, aantasting en afzettingen in het brandstofsysteem te voorkomen.

Schakel de generator uit en laat de motor 30 minuten afkoelen.
Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.

Om de vlotterbak te legen:

Zoek de aftapslang die uit de onderkant van de vlotterbak van de carburateur komt.
Plaats het onderste uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.
Leid de aftapslang tussen het bedieningspaneel en de koolstoffilter.

Om de brandstoftank te legen:

Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
Verwijder het brandstoffilterscherm door het lichtjes samen te drukken terwijl u het uit de tank verwijdert.
Gebruik een in de handel verkrijgbare handpomp voor benzine (niet inbegrepen) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.
Plaats het brandstoffilterscherm en de brandstoftankdop terug.
Maak eventueel gemorste brandstof schoon.
Start de generator en laat deze draaien totdat de generatormotor stopt.
Zet de batterijschakelaar in de OFF-stand.
Koppel de snelaansluitkabel van de batterij los.

DE BRANDSTOFKRAAN VERVANGEN

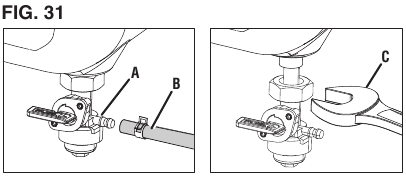

Zie afbeelding 31.
Na verloop van tijd kan het brandstoffilter vuil of verstopt raken. Om het risico op motorstoring te verminderen, dient u het brandstoffilter te vervangen volgens de cijfers die zijn gespecificeerd in het onderhoudsschema of de motorhandleiding (indien van toepassing).

Brandstofkraan
Brandstofleiding
Sleutel (14 mm) [niet inbegrepen]

Schakel de generator uit en laat de motor 30 minuten afkoelen.
Tap de brandstoftank af zoals eerder beschreven.
Zoek de brandstofkraan en let op de stand van de kraan.
OPMERKING: Plaats een goedgekeurde benzinecontainer onder de brandstofkraan om eventuele resterende brandstof op te vangen.
Knijp met een tang in de brandstofleidingklem en schuif de brandstofleiding van het filter af.
Draai met een sleutel (14 mm) [niet inbegrepen] de brandstofkraan los en verwijder deze van de tank.
Draai de nieuwe brandstofkraan op de brandstoftank en draai deze stevig vast.
Installeer de brandstofleiding op de nieuwe brandstofkraan.

DE KLEPSPeling CONTROLEREN/AFSTELLEN

Tuimelaardeksel
Bout
Pakking

Stelschroef
Borgmoer
Voelermaat
Tuimelaar
Klepsteel
Duwstang

Zie afbeeldingen 32 - 33.

LET OP
Het controleren en afstellen van de klepspeling moet worden uitgevoerd wanneer de motor koud is.

Schakel de generator uit en laat de motor 30 minuten afkoelen.
Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
Trek aan de terugslaghendel om de motor naar het bovenste dode punt (TDC) te draaien. Kijk door het bougiegat; de zuiger moet zich bovenaan bevinden (beide kleppen zijn gesloten).
Beide tuimelaars moeten los zitten op TDC bij de compressieslag. Zo niet, draai de motor dan 360°.
Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.

	Inlaatklep	Uitlaatklep
Klepspeling	0,031 – 0,005 inch (0,08 – 0,12 mm)	0,005 – 0,007 inch (0,13 – 0,17 mm)
Koppel	8–12 Nm	8–12 Nm

Als een afstelling nodig is, draai dan de borgmoer los.
Schuif de juiste voelermaat tussen de tuimelaar en de klepsteel.
Draai de stelschroef op de duwstang vast om de gespecificeerde speling te verkrijgen.
OPMERKING: U zou moeten kunnen voelen dat de tuimelaar de voelermaat raakt.
Houd de stelschroef op zijn plaats en draai de moer vast.
Koppel: 106 inch-pound (12 Nm)
Controleer de klepspeling opnieuw.
Als er geen verdere aanpassingen nodig zijn, voer deze procedure dan uit op de andere klep.
Als u klaar bent, installeer dan de pakking, het tuimelaardeksel en de bougie.

BATTERIJONDERHOUD

Zie afbeelding 34.

Oplaadpoort batterij
Oplader

De batterij geeft tijdens normaal gebruik explosief waterstofgas af. Een vonk of vlam kan ervoor zorgen dat de batterij met genoeg kracht explodeert om u te doden of ernstig te verwonden. Draag beschermende kleding en een gelaatsscherm, of laat een ervaren technicus batterijonderhoud uitvoeren.

Brandgevaar. De batterij bevat zwavelzuur (elektrolyt) dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming wanneer u in de buurt van de batterij werkt. Houd kinderen uit de buurt van de batterij.

Rook NOOIT en werk NOOIT in de buurt van vonken of andere ontstekingsbronnen. Raak NOOIT beide batterijpolen tegelijkertijd aan met uw hand of niet-geïsoleerd gereedschap. Als batterijzuur in contact komt met de huid of kleding, spoel dan onmiddellijk met water en neutraliseer met zuiveringszout.

De batterij die bij de generator is geleverd, is volledig opgeladen. Een batterij kan wat lading verliezen wanneer deze gedurende langere tijd niet wordt gebruikt.
OPMERKING: Eenmaal gestart, laadt de generator de batterij op na 30–60 minuten gebruik.
Wanneer de generator niet draait, kan de meegeleverde druppellader aangesloten blijven en de batterij voor onbepaalde tijd onderhouden. Een rood lampje op de oplader geeft aan dat het opladen bezig is. Een groen lampje geeft aan dat het opladen voltooid is. Opladen op een droge plaats.

Sluit de oplader aan op de oplaadpoort van de batterij op het bedieningspaneel.
Steek het stopcontacteinde van de batterijlader in een 120 Volt AC-stopcontact.

DE BATTERIJ VERVANGEN

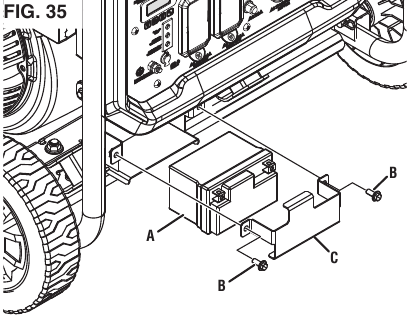

Zie afbeelding 35.

Batterij
Batterijplaat
Bout

Batterijpolen, -aansluitingen bevatten lood en loodverbindingen. Was uw handen na gebruik.

Verwijder de twee bouten van de batterijplaat en de batterijplaat. Kantel de batterij naar voren en verwijder deze.
Koppel de negatieve (–) kabel (zwarte kap) los van de negatieve (–) batterijpool.
Koppel de positieve (+) batterijkabel (rode kap) los van de positieve (+) batterijpool.

LET OP
Sluit de kabels altijd in de volgende volgorde aan om mogelijke schokken te voorkomen.

Sluit op de vervangende batterij de positieve (+) batterijkabel (rode kap) aan op de positieve (+) batterijaansluiting. Zet de kap vast over de batterijpool.
Sluit de negatieve (–) batterijkabel (zwarte kap) aan op de negatieve (–) positieve aansluiting. Zet de kap vast over de batterijpool.
Installeer de batterij in de batterijbak. Installeer de batterijplaat en bouten. Draai de bouten stevig vast.

LET OP
Voer de gebruikte batterij op de juiste manier af volgens de richtlijnen die zijn opgesteld door uw lokale of nationale overheid.

OPSLAG

Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. Houd het apparaat rechtop. Berg de generator niet op zijn kant op. Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof apart in goed geventileerde ruimtes, uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.

LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren en gom-, vernis- en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor veroorzaken. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de houdbaarheid van benzine aanzienlijk. Fulltime gebruik van brandstofstabilisator wordt aanbevolen. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Plaats alle beschermhoezen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper.
2 tot 6 maanden	Plaats alle beschermhoezen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper. Tap de carburateurvlotterbak af. (Bewaar benzine in een goedgekeurde benzinecontainer of voer het af volgens de plaatselijke en nationale voorschriften.)
6 maanden of langer	Plaats alle beschermhoezen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper. Tap de carburateurvlotterbak en de brandstoftank af. (Bewaar benzine in een goedgekeurde benzinecontainer of voer het af volgens de plaatselijke en nationale voorschriften.) Doe een eetlepel motorolie in de bougiecilinder. Trek voorzichtig aan de terugslaghendel om de motor langzaam te draaien en het smeermiddel te verdelen. Installeer de bougie opnieuw Ververs de motorolie.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Frequentere service is vereist bij gebruik onder ongunstige omstandigheden, zoals hieronder vermeld.

OPMERKING: Als uw product een aparte motorhandleiding heeft, negeer dan de informatie in deze tabel en volg de instructies in de motorhandleiding.

	Vóór elk gebruik	Na de eerste 25 uur of de eerste maand	Na 50 uur of elke zes maanden	Na 100 uur of elke zes maanden	Na 300 uur of elk jaar
Motorolie controleren	X
Motorolie verversen¹		X	X
Luchtfilter reinigen²			X
Vonkenvanger inspecteren/reinigen				X
Bougie inspecteren/reinigen				X
Klepstelspeling controleren/afstellen³				X
Bougie vervangen					X
Luchtfilter vervangen					X
Olie filter vervangen					X
Brandstoffilter vervangen				X
¹Ververs de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen. ² Vaker reinigen onder vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd. ³Aanbevolen service uit te laten voeren door een erkende Westinghouse-service dealer.

PROBLEMEN OPLOSSEN

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start en valt dan uit	Brandstofniveau is laag of uitgeput.	Tank bijvullen.
	Incorrect motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter beperkt.	Reinig of vervang het luchtfilter.
	Oude benzine, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defect aan het brandstofsysteem, defect aan de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor start niet	Accuschakelaar in de OFF-stand (uit).	Zet de accuschakelaar in de ON-stand (aan).
	Geen brandstof.	Tank bijvullen.
	Oude benzine, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de benzinetank af. Tank bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LOW OIL LED (lage oliepeil LED) brandt, zet dan de accuschakelaar op OFF. Voeg motorolie toe.
	Bougie nat met brandstof (verdronken motor).	Wacht vijf minuten. Zet de brandstofkeuzeschakelaar op de PROPANE (propaan) stand. Trek de terugslaghendel snel meerdere keren. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of verkeerd afgesteld.	Stel de bougie af of vervang deze. Opnieuw installeren.
	Defect aan het brandstofsysteem, defect aan de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	CO-sensor verwijderd of aangepast.	Terugkeren naar de oorspronkelijke configuratie.
	CO-sensor geactiveerd of er is een systeemfout opgetreden.	Verplaats de generator / Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of hapert bij belasting	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel sommige apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defect aan het brandstofsysteem, defect aan de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED (LED gereed voor uitvoer) is UIT en OVERLOAD LED (LED overbelasting) is AAN.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

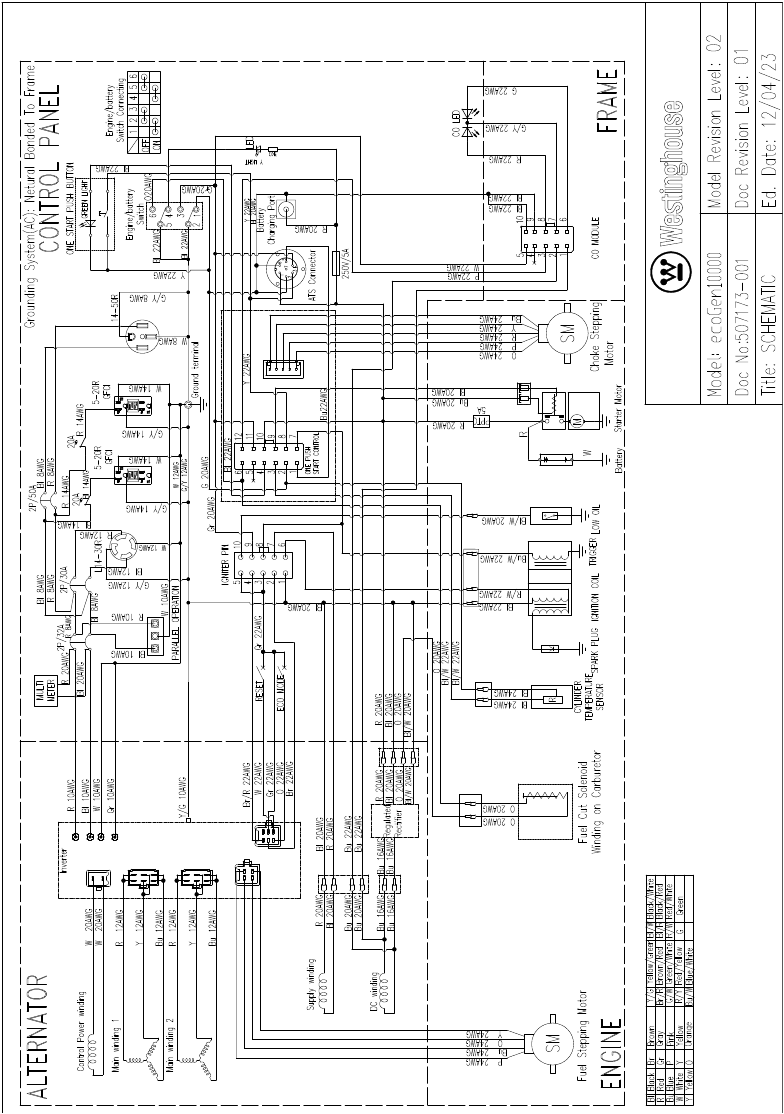

SCHEMA'S

www.WestinghouseOutdoorPower.com
Service Hotline (855) 944-3571
777 Manor Park Drive, Columbus, OH 43228

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse ecoGen10000 - Handleiding invertergenerator
