Westinghouse iGen4000c - Handleiding invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen, koolmonoxide, ftalaten en lood, waarvan in de staat Californië bekend is dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

PRODUCTREGISTRATIE

Voor een probleemloze garantie is het belangrijk om uw Westinghouse-product te registreren. U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos zit.
• Uw product online registreren op: wpowereq.com/pages/warranty-registration.
• De bovenstaande QR-code scannen met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie verzenden naar:
  Westinghouse Outdoor Power
  Garantie registratie
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantie.

SPECIFICATIES

AC-spanning	120V
Vermogen (continu)	3300W
Vermogen (piek)	4000W
AC-stroom	27.5A
DC-spanning	5V
DC-stroom	Twee 2.1A
Frequentie	60 Hz
Fase	Enkel
RPM	4,800
Vermogensfactor	1.0
Isolatieklasse	F
Maximale omgevingstemperatuur	104°F (40°C)
Brandstoftype	Loodvrije benzine (87–93 Octaan) Gebruik geen E15- of E85-brandstof in dit product.
Brandstofcapaciteit	1.66 gallon (6.3 liter)
Oliecapaciteit	0.42 quarts (0.4 liter)

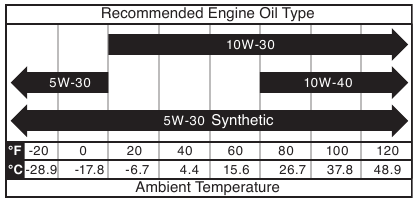

Olietype	SAE 10W-30

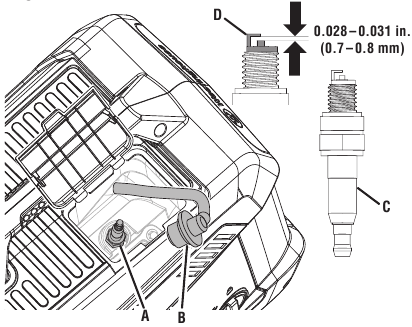

Bougie	A7RTC
Bougieafstand	0.028 – 0.031 in. (0.7 – 0.8 mm)
Klepspeling inlaat	0.0031 – 0.0047 in. (0.08 – 0.12 mm)
Klepspeling uitlaat	0.0051 – 0.0067 in. (0.13 – 0.17 mm)
AC-aardingssysteem	Neutraal zwevend

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tussen 23°F (– 5°C) en 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij extreem warme of extreem koude temperaturen. Als het product tijdens opslag wordt blootgesteld aan extreme temperaturen, moet het terug worden gebracht binnen het optimale temperatuurbereik voordat het in gebruik wordt genomen. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en ver van deuren, ramen en andere ventilatieopeningen.

Maximaal wattage en stroom zijn afhankelijk van en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motorconditie, enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau en neemt ook af met ongeveer 1% voor elke 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

LET OP
Het effect van de hoogte op het vermogen zal groter zijn als er geen carburateurmodificatie wordt uitgevoerd. Een afname van het motorvermogen zal de vermogensafgifte van de generator verminderen. Neem contact op met ons serviceteam om hoogtekits te bestellen.

LET OP
LEES DIT AUB VOORDAT U DIT PRODUCT OM WELKE REDEN DAN OOK RETOURNEERT.

LET OP
Als u een vraag hebt of een probleem ondervindt met uw Westinghouse-aankoop, bel ons dan op 1-855-944-3571 om met een medewerker te spreken.

BEWAAR DEZE HANDLEIDING VOOR TOEKUNSTIG GEBRUIK.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsinstructies. Het betekent opletten, wees alert, uw veiligheid is in het geding! Lees en respecteer het bericht dat volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.

OPMERKING: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator op de beoogde manier te laten functioneren.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze gebruikershandleiding en de informatie op de productetikettering.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Brandgevaar
	Gevaar voor elektrische schok
	Brandgevaar. Raak geen hete oppervlakken aan.
	Verstikkingsgevaar
	Niet gebruiken in natte omstandigheden
	Lees de instructies van de fabrikant
	Houd een veilige afstand
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen vóór gebruik.
	Koolmonoxide

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Generatoruitlaat bevat hoge concentraties koolmonoxide (CO), een onzichtbaar, geurloos en uiterst giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.

Gebruik generatoren ALLEEN buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.

• Correct gebruik – Gebruik generatoren alleen buiten en in de wind, ver weg van ramen, deuren en ventilatieopeningen. Richt de uitlaatgassen altijd weg van bewoonde ruimtes. Installeer altijd koolmonoxidemelders op batterijen of koolmonoxidemelders met batterijback-up in woonruimtes.
  Zie figuur 1.

  AFB. 1
  1. Uitlaatgassen (CO)
  2. Alleen BUITEN gebruiken en VER WEG van ramen, deuren en ventilatieopeningen
  3. CO-melders in woonruimtes

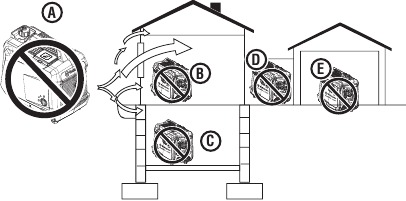

• Incorrect gebruik – Gebruik een generator NOOIT in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie.
  Zie figuur 2.

  AFB. 2
  1. Uitlaatgassen (CO)
  2. Woonkamer
  3. Kelder Kruipruimte
  4. Ingang/Portaal/Bijkeuken
  5. Garage

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. U kunt een koolmonoxidevergiftiging hebben.

Brand- en elektrocutiegevaar. Sluit niet aan op het elektrische systeem van een gebouw, tenzij de generator en een transferschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften. Als de generatorstroom niet correct wordt geïsoleerd, kan dit leiden tot schade aan eigendommen en een gevaarlijke terugvoeding van elektriciteit veroorzaken, waardoor netwerkmedewerkers kunnen worden gedood of ernstig gewond.

Elektrocutiegevaar. NOOIT de generator op een natte of vochtige plaats plaatsen. NOOIT de generator blootstellen aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

Maak uzelf vertrouwd met alle instructies, veiligheidswaarschuwingen, illustraties en specificaties die bij dit product zijn geleverd. Het niet opvolgen van de instructies van de fabrikant kan leiden tot elektrische schokken, brand en/of koolmonoxidevergiftiging die kunnen leiden tot de dood of ernstig letsel.

OPMERKING
Installeer koolmonoxidemelders op batterijen of koolmonoxidemelders met batterijback-up in woonruimtes.

• Dit product mag ALLEEN buitenshuis worden gebruikt.
• Gebruik een generator NOOIT in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Koolmonoxide (CO), een onzichtbaar, geurloos en uiterst giftig gas, KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
• Alleen BUITEN gebruiken en ver verwijderd van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse ministerie van Volksgezondheid en Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een extra afstand.
• De National Electrical Code vereist het gebruik van een transferschakelaar of andere geschikte overdrachtsapparatuur wanneer een draagbare generator is aangesloten op het elektrische systeem van een gebouw. Transferschakelaars isoleren de generatorstroom van de netstroom en voorkomen terugvoeding van elektrische stroom naar het nutsbedrijf.
  OPMERKING: Een transferschakelaar moet worden geïnstalleerd door een gekwalificeerde elektricien in overeenstemming met de toepasselijke elektrische voorschriften. Sommige rechtsgebieden vereisen mogelijk dat de installatie wordt geïnspecteerd door lokale autoriteiten. Bewaar alle relevante installatie-, inspectie- en onderhoudsinformatie.
• Gebruik de generator nooit om medische apparatuur van stroom te voorzien.
• Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waternevel of stilstaand water. Bewaar en gebruik het apparaat op een droge of overdekte (maar niet afgesloten) plaats.
• Laat kinderen of ongetrainde personen de generator niet bedienen.
• Houd kinderen, omstanders en huisdieren minimaal 3 meter afstand van een draaiende generator.
• Houd een veilige afstand aan. Houd tijdens het gebruik en de opslag aan alle kanten van de generator, inclusief boven het hoofd, een vrije ruimte van minimaal 1,5 meter aan. Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. De hitte die wordt gecreëerd door de uitlaat en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare voorwerpen te ontsteken.
• Gebruik het apparaat niet in gebieden waar brandbare of gevaarlijke materialen worden opgeslagen, inclusief benzinestations en aardgasvulstations.
• Gebruik de generator niet op blote voeten, met natte handen of voeten, terwijl u in water staat of in natte omstandigheden.
• Gebruik dit apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
•
  Raak geen hete oppervlakken aan.
• Raak de uitlaat of de motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Steek geen lichaamsdelen of brandbare of ontvlambare materialen in de directe baan van de uitlaatgassen.
• Houd handen, vingers, voeten en andere lichaamsdelen uit de buurt van alle bewegende delen van de generator.
• Sluit geen versleten of beschadigde elektrische snoeren aan op de generator. Raak NOOIT gerafelde of blootliggende draden aan.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• Controleer de fysieke toestand van het product voor elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde items. Neem contact op met onze klantenservice voor vervangende onderdelen of hulp.
• Gebruik de generator voor optimale prestaties bij temperaturen tussen -5 °C (23 °F) en 40 °C (104 °F) met een maximale relatieve luchtvochtigheid van 90%.
• Controleer alle vloeistoffen (olie en benzine) voordat u de generator start.
• Verwijder de oliepeilstok of de brandstofdop niet als de generator draait.
• Draai de oliepeilstok na het bijvullen van olie en de brandstofdop na het bijvullen van benzine stevig vast.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
• Generatoren trillen en stuiteren tijdens normaal gebruik. Controleer de generator en alle snoeren die erop zijn aangesloten op eventuele schade die het gevolg kan zijn van de trillingen. Vervang of repareer beschadigde items indien nodig. Gebruik de generator of items die tekenen van schade vertonen niet.
• Alle elektrische gereedschappen en apparaten die op deze generator werken, moeten correct worden geaard door het gebruik van een derde draad of dubbel geïsoleerd zijn.
• Koppel voor het transporteren van de generator de bougiekap los, laat de brandstoftank leeglopen en zet het apparaat goed vast.
• Er kan brandstof of olie uit de generator lekken tijdens het transport. Plaats een handdoek, plastic zeil of absorberend kussen onder het apparaat om uw voertuig te beschermen.
• Volg de instructies in het gedeelte Onderhoud van deze handleiding om de levensduur van dit product te verlengen.
• Vervang beschadigde of versleten items door aanbevolen of gelijkwaardige vervangende onderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.
• Verwijder altijd al het gereedschap of andere onderhoudsapparatuur die tijdens het onderhoud is gebruikt, van de generator voordat u deze gebruikt.

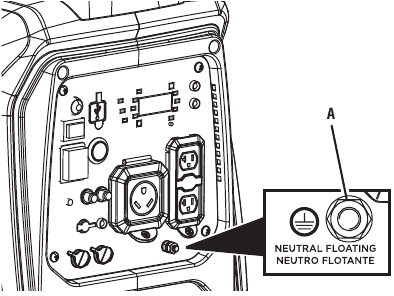

AARDING

Zie figuur 3:

AFB. 3

1. Aardklem

Gevaar voor elektrische schokken. Het niet correct aarden van de generator kan leiden tot elektrische schokken.

OPMERKING
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pennen, of dubbel geïsoleerde gereedschappen en apparaten.

De generatorneutraal is zwevend. De aardklem van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet correct.

Als deze generator alleen zal worden gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken, kunnen echter aarding vereisen om het risico op schokken of elektrocutie te verminderen.

Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektrotechnisch inspecteur of een lokale instantie met jurisdictie voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

VEILIGHEIDSMAATREGELEN VOOR BENZINE EN BENZINEDAMP

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

Brand- en brandwondengevaar. Draai de brandstofdop NOOIT los of verwijder deze NOOIT terwijl de generator draait. Schakel het apparaat uit en laat het minstens vijf minuten afkoelen voordat u benzine toevoegt. Draai de brandstofdop langzaam los.

Probeer bij een benzinebrand de vlam niet te doven, tenzij de motor-/brandstofschakelaar in de OFF -stand staat. Het toevoegen van een blusapparaat aan een generator met een open brandstofschakelaar kan een explosiegevaar veroorzaken.

• Brandgevaar. Benzine is licht ontvlambaar. Voorzichtig behandelen.
• Gebruik nooit benzine als schoonmaakmiddel.
• Benzine is een huidirritant en moet onmiddellijk worden verwijderd als het in contact komt met de huid.
• Bewaar benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontsteking hebben.
• Houd benzine uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Bewaar alle containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.
• Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
• Benzine heeft een kenmerkende geur, dit helpt om potentiële lekken snel op te sporen.
• Benzinedampen kunnen brand veroorzaken als ze worden ontstoken.
• Niet roken bij het hanteren van brandstof, het toevoegen van brandstof aan de generator of het legen van de benzinetank.
• Draag een veiligheidsbril tijdens het tanken.
• Voordat u brandstof aan de generator toevoegt, schakelt u het apparaat uit en laat u het minimaal vijf minuten afkoelen. Verplaats het apparaat indien nodig naar een vlakke ondergrond.
• Verwijder de brandstoftankdop niet wanneer de generator draait.
• Draai de brandstofdop langzaam los om de druk veilig te ontlasten, te voorkomen dat er benzine rond de dop ontsnapt en om te voorkomen dat de hitte van de geluiddemper brandstofdampen ontsteekt.
• Vul de benzinetank van de generator NOOIT verder dan de maximale vulling op het brandstoffilter. Door het benzineniveau op of onder de vulring te houden, is er ruimte voor brandstofuitzetting. Het overvullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Veeg gemorste vloeistoffen onmiddellijk op en laat het gebied drogen voordat u de generator gebruikt. Probeer NOOIT gemorste brandstof weg te branden.
• Draai de brandstofdop goed vast na het toevoegen van benzine.
• Dek de brandstofdop niet af terwijl de generator in werking is. Het afdekken van de dop kan ertoe leiden dat de motor uitvalt of het product beschadigt.
• Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes, uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u de brandstof aftapt.

BELANGRIJKE INFORMATIE OVER DE CO-SENSOR

De CO-sensor controleert de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofverbrandingsbronnen die worden gebruikt in het werkgebied. Als bijvoorbeeld de uitlaat van brandstofverbrandingsapparatuur op een generator met CO-sensor is gericht, kan een uitschakeling worden gestart als gevolg van stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en herleid alle extra brandstofverbrandingsbronnen om koolmonoxide af te voeren van personeel en bewoonde gebouwen.

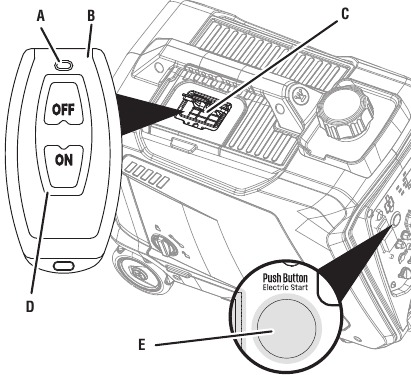

OPMERKING: Generatoren die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP-knop (START/STOP) op het bedieningspaneel nadat er een automatische uitschakeling heeft plaatsgevonden.

Generatoren zijn bedoeld om buiten te worden gebruikt, ver van bewoonde gebouwen en met de uitlaat gericht weg van personeel en gebouwen. Bij verkeerd gebruik en gebruik op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit en knippert het RODE indicatielampje om de gebruiker te waarschuwen dat er onveilige niveaus van koolmonoxide zijn.

Als de generator wordt uitgeschakeld en het RODE indicatielampje knippert, verlaat dan onmiddellijk het gebied. Wacht tot het koolmonoxide is verdwenen en het RODE indicatielampje is uitgeschakeld voordat u terugkeert naar het getroffen gebied. Zodra het veilig is om terug te keren, leest u het actielabel voor verdere te nemen stappen. De CO-sensor vervangt GEEN koolmonoxidemelders. Installeer koolmonoxidemelders op batterijen in uw huis.

Automatische uitschakeling, vergezeld van een knipperend ROOD lampje in het CO-sensorgedeelte van het bedieningspaneel, is een indicatie dat de generator onjuist was geplaatst, waardoor koolmonoxide zich tot onveilige niveaus kon ophopen. Als u zich ziek, duizelig, zwak begint te voelen of koolmonoxidedetectoren in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. U heeft mogelijk een koolmonoxidevergiftiging.

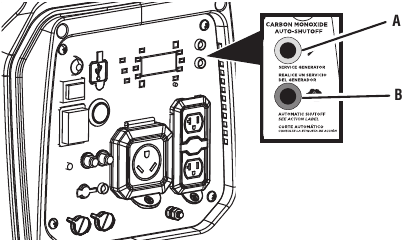

DE INDICATIELAMPJES VAN DE CO-SENSOR BEGRIJPEN

Zie afbeelding 4:

AFB. 4

1. Service Generator LED
2. Automatische Uitschakeling LED

KLEUR	BESCHRIJVING
ROOD	Er hebben zich onveilige hoeveelheden koolmonoxide opgehoopt rond de generator. Na het uitschakelen knippert het RODE indicatielampje in het CO-sensorgebied van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld omdat de koolmonoxideniveaus boven een veilige drempelwaarde zijn gestegen. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Wanneer het veilig is om dit te doen, verplaatst u de generator naar een open ruimte buiten, ver weg van bewoonde ruimtes, met de uitlaat gericht weg. Zodra de generator naar een veilige plaats is verplaatst en het rode lampje uit is, kan de generator opnieuw worden gestart. Voer verse lucht aan en ventileer de ruimte waar de generator is uitgeschakeld.
GEEL	Er is een storing in het CO-sensorsysteem opgetreden. Wanneer er een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO-uitschakelingsgebied van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een fout. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden vastgesteld en gerepareerd door een erkend Westinghouse-servicecentrum.

VEILIGHEIDSETIKETTEN EN -STICKERS

De volgende informatie staat op de etiketten en stickers van uw generator.

1. Actie-etiket
   Als er zich onveilige niveaus van koolmonoxide ophopen rond de generator, vindt er automatische uitschakeling plaats. Als het apparaat wordt uitgeschakeld, verlaat dan onmiddellijk het gebied. Wanneer het veilig is om terug te keren, doet u het volgende:
   • Verplaats de generator naar een open ruimte buiten.
   • Richt de uitlaat weg.
   • Laat de generator niet draaien in afgesloten ruimtes (bijv. niet in huis of garage).
   • Ga naar de frisse lucht.
   • Zoek medische hulp als u zich ziek, duizelig of zwak voelt.
   •
     Het knoeien met de koolmonoxidesensor kan een gevaarlijke situatie tot gevolg hebben.
2. Uitlaatrichting
   Richt de uitlaat weg van lichaamsdelen en ontvlambare of brandbare materialen.
3. Veiligheidssymbolen
4. Specificaties
5. California Proposition 65
   Kanker en reproductieve schade - www.P65Warnings.ca.gov/product
6. Koolmonoxide
   • Het gebruik van een generator binnenshuis KAN U IN ENKELE MINUTEN DODEN. De uitlaat van de generator bevat koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
   • Gebruik de generator NOOIT in een huis of een garage, ZELFS NIET ALS deuren en ramen openstaan.
   • Heet oppervlak
     Niet aanraken.

ELEKTRISCH

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/amperagecapaciteit van de generator kan de generator en/of elektrische apparaten die erop zijn aangesloten, beschadigen.

Bekijk de Specificaties voor deze generator en noteer de lopende (continue) en piek (start) watts. Over het algemeen geldt: hoe hoger het wattage, hoe meer apparaten tegelijkertijd kunnen worden gevoed. Er moet rekening worden gehouden met de totale energiebehoefte van alle aangesloten apparaten. De energiebehoefte staat vaak vermeld op het gegevenslabel of typeplaatje van een apparaat.

Om de energiebehoefte te bepalen:

• Kies de apparaten die u tegelijkertijd wilt voeden.
• Noteer en tel de lopende (continue) watts van elk apparaat bij elkaar op. De generator moet continu dit wattage produceren om de apparaten draaiende te houden.
• Noteer de piek (start) watts voor elk apparaat. Dit is de kortstondige stroomstoot die nodig is om elektromotoren in sommige gereedschappen en apparaten te starten.
• Selecteer het apparaat met het hoogste piek (start) wattage. Tel de piek (start) watts voor dat apparaat op bij de totale lopende (continue) watts voor alle aangesloten apparaten om de totale piek wattage-behoefte voor de generator te bepalen.

OPMERKING: De totale piek wattage-behoefte gaat uit van het intermitterend starten van apparaten. Pas de schatting aan als apparaten tegelijkertijd het piek wattage bereiken.

GENERATORVERMOGEN BEHEREN

Om de levensduur van de generator te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen. Koppel alle belastingen los voordat u de generator start. De veiligste manier om het generatorvermogen te beheren, is door belastingen opeenvolgend toe te voegen door het volgende te doen:

• Verwijder alle belastingen en start de generator zoals later in deze handleiding wordt beschreven.
• Sluit het grootste apparaat aan en start het. De energiebehoefte staat vaak vermeld op het gegevenslabel of typeplaatje van een apparaat.
• Laat het generatorvermogen stabiliseren. Zodra het stabiel is, moet de motor soepel lopen en moet het apparaat naar behoren functioneren.
• Sluit het volgende grootste apparaat aan en start het.
• Laat het generatorvermogen stabiliseren.
• Herhaal dit proces voor elke extra belasting.

VERLENGSNOEREN

Verstikkingsgevaar. Verlengsnoeren die rechtstreeks de woning in lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengsnoer dat rechtstreeks uw huis in loopt, wordt gebruikt om binnenartikelen van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in het huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen bij het gebruik van de generator. Controleer regelmatig de batterij(en) van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengsnoeren bedient, zorg er dan voor dat de generator zich in een open buitenruimte bevindt, ver van bewoonde ruimtes met de uitlaat naar buiten gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengsnoeren. Beschadigde of overbelaste verlengsnoeren kunnen oververhit raken, vonken en branden, met de dood of ernstig letsel tot gevolg.

Voordat u een wisselstroomapparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde verlengsnoeren met 3 polen, gereedschappen en apparaten, of dubbel geïsoleerd gereedschap en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat het elektrische vermogen van het gereedschap of apparaat de nominale capaciteit van de generator of het gebruikte stopcontact niet overschrijdt.

LET OP
Overschrijd de capaciteit van het apparaat niet. Het overbelasten van de wattage- en/of amperagecapaciteit van de generator kan aangesloten apparaten en kritieke generatorcomponenten beschadigen.

FORMAAT VAN HET VERLENGSNOER

Zorg ervoor dat uw verlengsnoer de vereiste belasting kan dragen. Kabels die te klein zijn, kunnen een spanningsval veroorzaken, waardoor het snoer oververhit kan raken of schade aan eigendommen kan veroorzaken. Raadpleeg de richtlijnen van de snoerfabrikant voor de juiste maat en lengte.

ONDERDELEN

1. Motor-/brandstofbedieningsschakelaar
2. Terugslaghandgreep
3. Ventilerende brandstofdop
4. Accessoirebak
5. Servicedeur bougie
6. Serviceklep motor
7. Vergrendelingsknop
8. Geluiddemper/vonkenvanger

UW GENERATOR BEGRIJPEN

Zie afbeeldingen 5 - 6.

AFB. 6

1. 120 volt AC 20 ampère stopcontacten
2. 120 volt AC 30 ampère stopcontact
3. Parallelle werkingsuitgangen
4. ECO-modusschakelaar
5. Resetknop
6. 20 ampère stroomonderbreker
7. USB-poorten
8. Aan/uit-knop paneelverlichting
9. 30 ampère stroomonderbreker
10. Aardklem
11. LED laag oliepeil
12. LED overbelasting
13. LED uitgang klaar
14. Datacenter
15. Servicegenerator LED
16. LED automatische uitschakeling
17. Elektrische startknop

Lees en begrijp de informatie in deze gebruikershandleiding en de informatie op het productlabel om het risico op letsel en productfalen te verminderen.

120 VOLT AC-STOPCONTACTEN

Dit apparaat heeft een 120V, 30 ampère RV-stopcontact en een duplex 120V, 20A-stopcontact dat een verscheidenheid aan apparaten, gereedschappen en apparatuur kan voeden.

ACCESSOIREBAK

De accessoirebak is ideaal voor het opbergen van mobiele telefoons, tablets en andere apparaten tijdens het opladen. Ga NIET in de buurt van de generator staan terwijl uw apparaat wordt opgeladen. Houd altijd een veilige afstand aan terwijl de generator in gebruik is.

STROOMONDERBREKERS

De stroomonderbrekers beschermen apparaten en apparatuur die op de stopcontacten zijn aangesloten tegen elektrische overbelasting.

CO-SENSORINDICATORLAMPJES

De CO-sensor controleert op de ophoping van giftig koolmonoxidegas. Als er toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

ECO-MODUSSCHAKELAAR

De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.

MOTOR-/BRANDSTOFBEDIENINGSSCHAKELAAR

Draai de motor-/brandstofbedieningsschakelaar om de choke in te stellen en de brandstoftoevoer te starten of te stoppen.

MOTORSERVICEPANEEL

Draai de vergrendelingsknop om het deksel te ontgrendelen en te verwijderen om de olie, bougie en het luchtfilter te onderhouden.

BRANDSTOFTANK

De generator heeft een brandstoftank met een inhoud van 1,67 gallon.

AARDKLEM

De aardklem wordt gebruikt om de generator extern te aarden.

LED-DATACENTER

Geeft de resterende looptijd (F), het uitgangsvermogen in kW (P), het brandstofniveau in liters (L), het uitgangsvermogen (V) en de totale bedrijfsuren weer.

LED LAAG OLIEPEIL

Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet komt, gaat de indicator voor een laag oliepeil branden en schakelt de generator de motor automatisch uit.

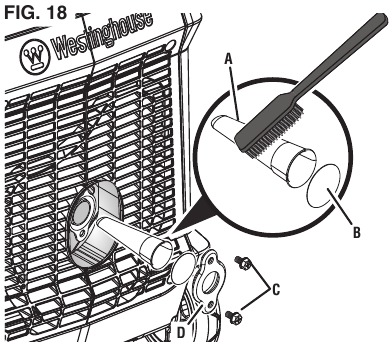

GELUIDSDEMPER EN VONKENVANGER

De vonkenvanger voorkomt dat vonken de geluiddemper verlaten. Deze moet worden verwijderd voor onderhoud.

LET OP
De vonkenvanger is een veiligheidsvoorziening die voorkomt dat vonken de geluiddemper verlaten en een brandgevaar veroorzaken. Op bepaalde locaties kan een vonkenvanger wettelijk verplicht zijn. Het is de verantwoordelijkheid van de gebruiker om alle lokale wet- en regelgeving met betrekking tot brandpreventievereisten te kennen en na te leven.

OLIEPEILSTOK

Draai de oliepeilstok los om het oliepeil te controleren en olie toe te voegen indien nodig.

LED UITGANG KLAAR

Brandt wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.

LED OVERBELASTING

Geeft aan dat de generator overbelast is.

OVERBELASTING RESET

De generator schakelt automatisch alle AC-uitgangen uit om de generator te beschermen in geval van overbelasting of kortsluiting in een aangesloten apparaat.

AAN/UIT-KNOP PANEELVERLICHTING

Druk op deze knop om de verlichting aan beide zijden van het paneel in en uit te schakelen.

PARALLELLE WERKINGSUITGANGEN

Een parallel snoer (niet inbegrepen) kan worden gebruikt om een compatibele Westinghouse-omvormergenerator aan te sluiten voor extra vermogen.

TERUGSLAGHANDGREEP

Gebruik de terugslaghandgreep (en de motor-/brandstofbedieningsschakelaar) om de generator te starten.

SERVICEDEUR BOUGIE

Til de servicedeur van de bougie op om toegang te krijgen tot de bougie.

USB-POORTEN

Twee-poorten 5V/2.1A USB-uitgang. Geschikt voor USB-stekkers van type A.

VENTILERENDE BRANDSTOFDOP

De brandstofdop heeft een ontluchter die kan worden geopend en gesloten. De ontluchter moet open zijn wanneer de motor draait en gesloten wanneer de motor is uitgeschakeld.

MONTAGE

INHOUD VAN DE VERPAKKING VERWIJDEREN

Dit product vereist geen montage. Probeer dit product niet te bedienen als het niet volledig is gemonteerd. Het gebruik van een onjuist gemonteerd product kan gevaarlijk zijn en kan leiden tot ernstig persoonlijk letsel.

• Verwijder de inhoud van de verpakking en inspecteer deze. Controleer of alle items in de INBEGREPEN LIJST aanwezig en onbeschadigd zijn.
• Recycle of verwijder de verpakkingsmaterialen op de juiste manier.

INBEGREPEN LIJST

Generator, motorolie (SAE 10W 30), trechter, bougiedopsleutel, parallelkabels, snelstartgids, gebruikershandleiding

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

Breng geen wijzigingen aan dit product aan, tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeautoriseerde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.

OVERZICHT

Deze draagbare generator kan stroom leveren aan een breed scala aan items, waaronder huishoudelijke apparaten, gereedschap op de werkplek, kampeeruitrusting, benodigdheden voor achterklepfeesten en nog veel meer.

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten of aan te zwengelen voordat deze op de juiste manier is onderhouden met de aanbevolen olie. Het nalaten van het toevoegen van motorolie vóór het starten zal leiden tot ernstige motorschade die niet onder de garantie valt.

WERKING

De uitlaat van de generator bevat hoge concentraties koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.

Gebruik generatoren ALLEEN buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.

• Correct gebruik – Gebruik generatoren alleen buiten en in de windrichting, ver verwijderd van ramen, deuren en ventilatieopeningen. Richt de uitlaat altijd weg van bewoonde ruimtes. Installeer altijd koolmonoxidemelders op batterijen of stekkerklare koolmonoxidemelders met batterij-back-up in woonruimtes. Zie Afbeelding 1.
• Incorrect gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie. Zie Afbeelding 2.

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. U kunt een koolmonoxidevergiftiging hebben.

Wijzig of modificeer dit product niet, tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet zijn aanbevolen voor gebruik met dit product. Het aanbrengen van ongeautoriseerde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en kan uw garantie ongeldig maken.

LET OP
Onder bepaalde omstandigheden kan de National Electric Code vereisen dat de generator wordt geaard op een goedgekeurde aarde. Raadpleeg een gekwalificeerde elektricien om de aardingsvereisten te bepalen vóór gebruik.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.

LET OP
Controleer de fysieke toestand van het product vóór elk gebruik. Let op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde items.

WEET HOE U UW GENERATOR VEILIG KUNT PLAATSEN EN GEBRUIKEN

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd rekening met wind- en luchtstromen bij het plaatsen van de generator.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie.

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ervoor zorgen dat vuil door de generator wordt opgenomen, waardoor koelopeningen of het luchtinlaatsysteem verstopt kunnen raken. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

• Lees en begrijp alle veiligheidsinformatie voordat u de generator start.
• Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
• Gebruik de generator NIET achter in een SUV, camper, aanhanger, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie die geen adequate koeling van de generator en/of de uitlaatdemper mogelijk maakt. Het gebruik van de generator in afgesloten of gedeeltelijk afgesloten ruimtes zorgt ervoor dat gevaarlijke concentraties CO zich ophopen.
• Plaats tijdens het gebruik GEEN voorwerpen op de generator.
• Gebruik hem alleen BUITEN en ver verwijderd van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse ministerie van Volksgezondheid en Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden kunnen een extra afstand vereisen.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (zelfs wanneer hij niet in gebruik is).
• De generator moet minstens 1,5 m (5 ft.) afstand hebben van alle brandbare materialen.

KEN DE REGELGEVING VOOR HET GEBRUIK VAN DRAAGBARE GENERATOREN

Bedenk waar en hoe u uw generator wilt gebruiken en maak uzelf vertrouwd met alle lokale, provinciale of federale verordeningen met betrekking tot uw beoogde gebruik. Het kan nodig zijn om contact op te nemen met een gekwalificeerde elektricien of een lokale overheidsinstantie voor een volledige lijst met vereisten.

OLIE BIJVULLEN/OLIEPEIL CONTROLEREN

Zie Afbeeldingen 7 - 8.

1. Servicedeksel motor
2. Vergrendelde positie
3. Ontgrendelde positie

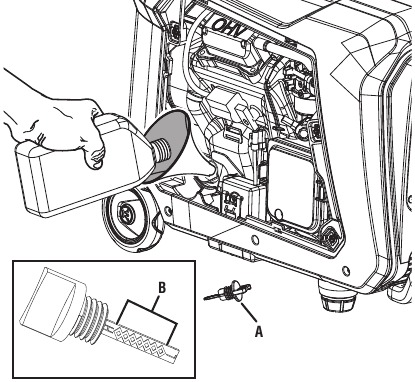

AFB. 8

1. Oliestok
2. Veilig werkbereik

Als uw product een aparte motorhandleiding heeft, negeer dan de informatie in dit gedeelte en volg de instructies in de motorhandleiding.

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit leiden tot ernstige motorschade die niet onder de garantie valt.

LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt.

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W30-motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

OPMERKING: Controleer het motoroliepeil vóór elk gebruik of elke 8 bedrijfsuren.

• Schakel de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Draai de vergrendelknop naar de ontgrendelde positie.
• Verwijder het servicedeksel van de motor.
• Maak het gebied rond de oliestok schoon.

Voor het eerste vullen met olie:

• Draai de oliestok langzaam los en verwijder deze.
• Giet met behulp van de trechter langzaam de meegeleverde motorolie in het olievulgat. Stop regelmatig om ervoor te zorgen dat u niet te veel vult.
  OPMERKING: Uw generator is functioneel getest in de fabriek en kan een minimale hoeveelheid restolie bevatten. Er is extra olie nodig om het apparaat te laten werken. Vul niet te veel.
• Plaats de oliestok terug en draai hem vast.
• Installeer het servicedeksel van de motor en draai de vergrendelknop naar de vergrendelde positie om het vast te zetten.

Om het oliepeil te controleren:

• Draai de oliestok langzaam los en verwijder deze.
• Maak de oliestok schoon en plaats deze terug in het olievulgat. Draai de oliestok niet vast.
• Verwijder de oliestok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
• Als het oliepeil laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw tot het peil zich binnen het veilige werkbereik bevindt.
• Plaats de oliestok terug en draai hem handvast aan.
• Installeer het servicedeksel van de motor en draai de vergrendelknop naar de vergrendelde positie om het vast te zetten.

BENZINEVEREISTEN

LET OP
Gebruik geen E15- of E85-brandstof in dit product. Motor- of apparatuurschade veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

• Gebruik ALTIJD SCHONE, VERSE, loodvrije benzine (87–93 octaan) in dit apparaat. Gebruik NOOIT OUDE, VEROUDERDE of VERVUILDE benzine.

• Maximaal 10% ethanol (gasohol) is acceptabel (waar beskikbaar; brandstof zonder ethanol wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN gas-oliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van brandstof en helpt voorkomen dat er afzettingen ontstaan die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator vult. Laat de generator vijf minuten draaien, zodat de stabilisator het hele brandstofsysteem kan behandelen.

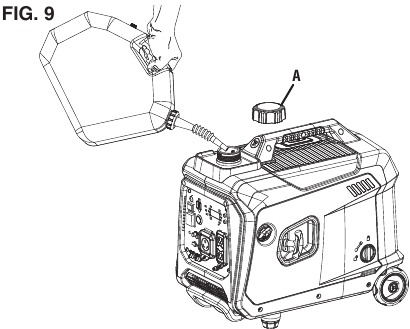

BENZINE TOEVOEGEN

Zie afbeeldingen 9 - 10.

1. Ontluchte brandstofdop

AFB. 10

1. Ontluchte brandstofdop
2. Maximale vullijn
3. Zeef

Gevaar voor brand en explosies. Verwijder nooit de brandstofdop en vul de generator nooit bij terwijl de motor draait. Rook niet en veroorzaak geen vonken tijdens het tanken. Zet altijd de motor uit en laat de generator minstens vijf minuten afkoelen voordat u gaat tanken.

Gevaar voor brand en explosies. Vul de brandstoftank niet te vol. Vul alleen tot de rode maximale vulring op het brandstoffilter. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar oplevert.

Gebruik nooit een benzinecontainer, benzinetank of een ander brandstofartikel dat kapot, gesneden, gescheurd of beschadigd is.

LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon is en in goede staat verkeert om verontreiniging van het brandstofsysteem te voorkomen.

• Zet de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte. Tank NIET binnenshuis.
• Maak de omgeving rond de brandstofdop schoon en verwijder de dop langzaam.
• Voeg langzaam de aanbevolen brandstof toe. Niet te vol vullen.
  LET OP: Het benzinepeil mag NIET hoger zijn dan de rode maximale vulring op het brandstoffilter.
• Plaats de brandstofdop. Draai hem goed vast.
• Ruim eventueel gemorste brandstof op.
• Ga minstens 10 meter weg van de tankplaats voordat u de motor opnieuw start.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Reinig de brandstoffilterzeef van vuil voor en na elke tankbeurt. Verwijder de brandstoffilterzeef door hem iets samen te drukken terwijl u hem uit de brandstoftank haalt.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt minder naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd per 300 meter toegenomen hoogte vanaf zeeniveau.

Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes boven 1500 meter. Gebruik zonder deze aanpassing leidt tot verminderde prestaties, hoger brandstofverbruik en verhoogde uitstoot.

LET OP
Gebruik de generator NIET op hoogtes onder 600 meter met de hoogtekit geïnstalleerd. Er kan schade aan de motor optreden.

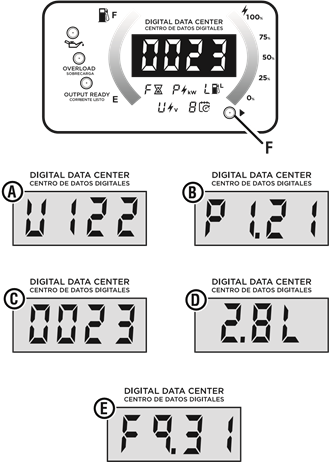

DATACENTER

Zie Afbeelding 11:

AFB. 11

1. Voltage
2. Vermogen
3. Levensduur in uren
4. Brandstofniveau
5. Draaitijd/onderhoudsherinnering
6. Modusknop

Druk op de modusknop om door de datadisplaymodi te bladeren.

Voltage: Geeft de huidige voltage-output weer.
Frequency (Hz): Geeft de stroomfrequentie in Hertz weer.
Lifetime Hours: Geeft de totale draaiuren weer.
Fuel Level: Geeft aan hoeveel benzine er nog in de brandstoftank zit.
Run Time/Maintenance: Geeft de huidige draaitijd weer. Wordt gereset naar nul wanneer de generator wordt uitgeschakeld. Onderhoudsherinnering wordt weergegeven wanneer dit vereist is.

Onderhoudscodes:

• P25 – Motorolie verversen
• P50 – Luchtfilter reinigen, motorolie verversen
• P100 – Motorolie verversen, luchtfilter reinigen, brandstoffilter vervangen

INLOOPTIJD

Voor een goede inloop, mag u niet meer dan 50% van het nominale continue vermogen overschrijden tijdens de eerste vijf bedrijfsuren.
Gebruik de meegeleverde olie tot de eerste aanbevolen olieverversing. Gebruik geen volledig synthetische olie tijdens de inloopperiode. Volledig synthetische olie kan een goede inloop en het zetten van de zuigerveren verhinderen.
Varieer de belasting af en toe, zodat de statorwikkelingen kunnen opwarmen en afkoelen en de zuigerveren zich kunnen zetten.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte plaats staat.
• De generator op een droge, vlakke en waterpas ondergrond staat.
• De olie- en brandstofniveaus zich binnen het veilige werkbereik bevinden.
• Alle belastingen zijn losgekoppeld van de stopcontacten op het bedieningspaneel.
• De ECO-modusschakelaar in de OFF (uit) stand staat.

Gevaar voor brand en explosies. Verplaats of kantel de generator NIET tijdens gebruik.

STARTEN OP AFSTAND

Zie Afbeelding 12:

AFB. 12

1. Activiteitslampje
2. Afstandsbediening
3. Opbergvak voor afstandsbediening
4. AAN/UIT-knoppen afstandsbediening
5. Elektrische startknop

De sleutelhanger voor starten op afstand die bij de generator is meegeleverd, wordt bewaard in het opbergvak voor de afstandsbediening. Als uw unit zonder sleutelhanger is verzonden, neem dan contact op met de klantenservice van Westinghouse.

De generator kan op afstand worden gestart vanaf maximaal 30 meter met behulp van de sleutelhanger voor starten op afstand.

LET OP: Naarmate de batterijen in de sleutelhanger voor starten op afstand leegraken, zal de werkafstand afnemen.

De afstandsbediening koppelen:
Als de sleutelhanger voor starten op afstand is vervangen of aan de generator moet worden gekoppeld, volgt u deze procedure:

• Zet de batterijschakelaar van de generator in de ON (aan) stand. Het stroomindicatielampje gaat branden.
• Houd de elektrische startschakelaar op het bedieningspaneel 10 seconden ingedrukt. De knop licht op en begint te knipperen.
• Houd de ON (aan) knop op de sleutelhanger ingedrukt. Hij zou automatisch moeten koppelen met de generator en de elektrische startschakelaar stopt met knipperen.
• Zet de batterijschakelaar van de generator in de OFF (uit) stand. De afstandsbediening is nu gekoppeld.

Vervangende batterijen voor de afstandsbediening: (2) CR2016

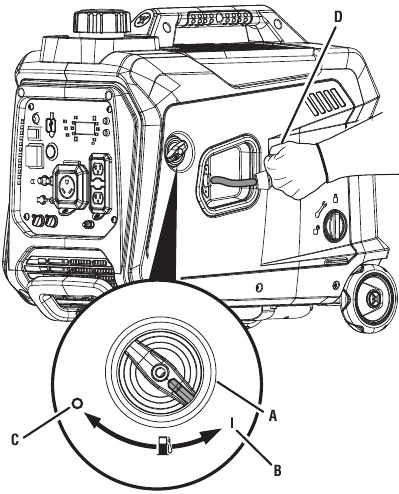

DE GENERATOR STARTEN

Zie Afbeeldingen 13 - 14:

AFB. 13

1. Motor-/brandstofregelschakelaar
2. Run
3. OFF
4. Trek aan de trekstarter

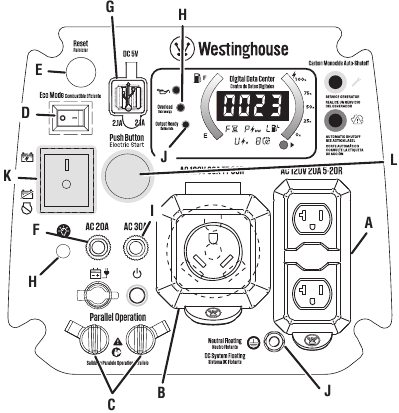

AFB. 14

1. 120 Volt AC 20 ampère contactdozen
2. 120 Volt AC 30 ampère contactdoos
3. Aansluitingen voor parallel gebruik
4. ECO-modus schakelaar
5. Resetknop
6. 20 ampère stroomonderbreker
7. USB-poorten
8. Overbelastings-led
9. 30 ampère stroomonderbreker
10. Led gereed voor uitvoer
11. Accuschakelaar
12. Elektrische startschakelaar

• Plaats de generator op een veilige, geschikte locatie.
• Haal alle belastingen los.
• Zorg ervoor dat de ECO mode switch (ECO-modus schakelaar) in de OFF (UIT) positie staat.
• Controleer het olie- en brandstofniveau. Voeg indien nodig brandstof of olie toe zoals eerder beschreven.
• Plaats de engine/fuel control switch (motor-/brandstofregelschakelaar) in de aan( I ) positie.

Om de generator te starten met behulp van de trekstarter:

• Pak de trekstarter stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt. Trek op dit punt de trekstarter snel weg van de generator totdat de motor start.

OPMERKING: Laat de trekstarter na het starten van de unit voorzichtig terug op zijn plaats komen. Laat hem niet terugklappen tegen de unit. Tijdens de eerste start kunnen er extra trekbewegingen nodig zijn om de brandstofpomp te vullen.

Om de generator te starten met behulp van de motorregelschakelaar:

• Plaats de battery switch (accuschakelaar) in de aan ( I ) positie.
• Kies de startmethode:
  • Remote Start (Starten op afstand): Houd de START (START) knop op de sleutelhanger voor starten op afstand één seconde ingedrukt.
  • Push-Button Start (Starten met drukknop): Houd de engine START/ STOP button (motor START/STOP-knop) twee seconden ingedrukt.
  • Recoil Start (Starten met trekstarter): Sluit de choke handmatig als de motor koud is. Pak de trekstarter stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt, trek vervolgens snel.

OPMERKING: Als de accuschakelaar en de startknop de generator niet starten, moet de accu van de generator mogelijk worden opgeladen.

Start de unit met behulp van de trekstarter. De accu van de generator wordt opgeladen terwijl de unit draait.

• Wanneer de OUTPUT READY LED (led gereed voor uitvoer) oplicht, kunt u veilig belastingen aansluiten op de contactdozen op het bedieningspaneel.
  OPMERKING: Controleer of alle apparaten zijn uitgeschakeld voordat u ze op de generator aansluit.
  OPMERKING: Zorg ervoor dat de wattagevereisten voor alle aangesloten apparaten overeenkomen met de mogelijkheden van uw generator.
• Sluit het grootste apparaat aan en start het.
• Laat de generatoruitvoer stabiliseren. Zodra de uitvoer stabiel is, zou de motor soepel moeten draaien en zou het apparaat naar behoren moeten functioneren.
• Sluit het op één na grootste apparaat aan en start het.
• Laat de generatoruitvoer stabiliseren.
• Herhaal dit proces voor elke extra belasting.

DE GENERATOR STOPPEN

Zie Afbeeldingen 13 - 14.

• Verwijder alle aangesloten belastingen van de contactdozen op het bedieningspaneel.
• Laat de generator "onbelast" draaien om de temperatuur van de motor en de dynamo te verlagen en te stabiliseren.
• Zet de engine/fuel control switch (motor-/brandstofregelschakelaar) in de uit ( O ) positie

Om de unit in geval van nood snel te stoppen:

• Zet de engine/fuel control switch (motor-/brandstofregelschakelaar) in de uit ( O ) positie

LAGE OLIE-INDICATOR

Zie Afbeelding 14.

De LOW OIL LED (lage olie-led) op het bedieningspaneel licht op wanneer er weinig of geen olie in de unit zit. De generator start niet als de indicator oplicht. Om de normale werking te hervatten, voegt u motorolie toe zoals eerder in dit gedeelte is beschreven. Probeer de motor niet te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie.

ECO-MODUS

Zie Afbeelding 14.

LET OP
Start de generator altijd met de ECO mode switch (ECO-modus schakelaar) in de OFF (UIT) positie. Laat het motortoerental stabiliseren en de OUTPUT READY LED (led gereed voor uitvoer) oplichten voordat u de ECO mode switch (ECO-modus schakelaar) in de ON (AAN) positie zet.

LET OP
Gebruik de ECO-modus niet in parallelle werking met een andere Westinghouse inverter generator.

De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.
Zet de ECO-modus AAN wanneer u kleine apparaten met continue belastingen, zoals een computer of een elektrische lamp, van stroom voorziet.
Zet de ECO-modus UIT wanneer u grote piekbelastingen, zoals een airconditioner of een elektrische pomp, van stroom voorziet.
Om de ECO-modus in te schakelen, controleert u of de OUTPUT READY LED (led gereed voor uitvoer) oplicht en drukt u vervolgens de schakelaar in de AAN-positie. Als er geen belasting aanwezig is, daalt het generatortoerental tot de stationaire snelheid. De generator detecteert belastingen wanneer ze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, drukt u de ECO mode switch (ECO-modus schakelaar) in de OFF (UIT) positie.

OVERBELASTINGSRESET

Zie Afbeelding 14.

Overbelast de generator niet. Als de generator een overbelasting nadert of heeft bereikt, gaat de OVERLOAD LED (overbelastings-led) op het bedieningspaneel branden.

Als de generator bijna overbelast is, knippert de OVERLOAD LED (overbelastings-led). Schakel een of meer aangesloten apparaten uit en verwijder ze om de belasting te verminderen en de normale werking te hervatten. Als de belasting niet wordt verminderd, bereikt de unit een overbelastingstoestand. Om de levensduur van de generator te verlengen, moet u voorkomen dat de unit bijna op capaciteit draait.

Als de generator overbelast is of als er een kortsluiting is in een aangesloten apparaat, gaat de OVERLOAD LED (overbelastings-led) continu branden en wordt de unit automatisch losgekoppeld van de belasting. De motor blijft draaien, maar er is geen elektrische uitvoer.

Om de elektrische uitvoer na een overbelasting te herstellen:

• Verwijder alle aangesloten belastingen van de contactdozen op het bedieningspaneel.
• Druk op de RESET (RESET) knop op het bedieningspaneel totdat de OVERLOAD LED (overbelastings-led) uitgaat en de OUTPUT READY LED (led gereed voor uitvoer) oplicht.
• Reset de stroomonderbreker(s) indien geactiveerd.
• Controleer of de beoogde bedrijfs- en piekbelastingen de capaciteit van de generator niet overschrijden.
• Sluit de elektrische belastingen achter elkaar aan, zodat de generator na elke aangesloten belasting kan stabiliseren.

STROOMONDERBREKERS

Zie Afbeelding 14.

De 20 ampère stroomonderbreker beschermt apparaten en apparatuur die zijn aangesloten op de 120V, 20 ampère contactdozen tegen elektrische overbelasting. De 30 ampère stroomonderbreker beschermt apparaten en apparatuur die zijn aangesloten op de 120V, 30 ampère contactdozen. Als een stroomonderbreker wordt geactiveerd, schakelt u het aangesloten apparaat uit, verwijdert u het uit de poort of het stopcontact en drukt u op de stroomonderbreker om deze te resetten.

USB-POORTEN

Zie Afbeelding 14.

Gebruik de USB-poorten en USB-kabels (niet meegeleverd) om USB-compatibele apparaten zoals telefoons, tablets en luidsprekers op te laden (tot 2,1 ampère).

OPMERKING: De USB-poorten zijn alleen ontworpen om op te laden en hebben geen mogelijkheden voor gegevensoverdracht of communicatie.

PARALLELLE WERKING

Zie Afbeelding 14.

Parallelle werking geeft u de mogelijkheid om een andere compatibele Westinghouse-omvormergenerator te koppelen voor een gecombineerd lopend en piekvermogen.

Brand- en elektrocutiegevaar. Sluit de parallelle kabelgeleiders nooit aan of los wanneer een generator draait. Het niet opvolgen van deze regel kan leiden tot ernstig persoonlijk letsel of de dood.

Een correcte aansluiting van de kabels is erg belangrijk wanneer de generatoren worden gebruikt met een transferschakelaar om een gebouw van stroom te voorzien. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, waaronder de generatoren, te voorkomen, mag u niet proberen een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde transferschakelaar te gebruiken.

LET OP
Aansluiten op een generator die niet compatibel is, kan een lage spanningsuitgang veroorzaken die gereedschap en apparaten die door de generator worden aangedreven, kan beschadigen.

Gebruik alleen de Westinghouse 120V parallelle kabelset die bij uw generator is geleverd. Kabels van derden hebben mogelijk niet de mogelijkheid om de verhoogde spanning te geleiden. Als er schade of verlies aan uw kabels optreedt, neem dan contact op met de klantenservice van Westinghouse voor een vervanging.

OPMERKING: Zorg ervoor dat beide eenheden zijn uitgeschakeld en dat er geen apparaten zijn aangesloten op de stopcontacten.

LET OP
Schik de generatoren in een "V"-vorm, zodat de warmte van de uitlaat veilig kan ontsnappen. De uitlaatwarmte van de ene eenheid kan de plastic behuizing van de andere eenheid verkleuren of smelten als ze te dicht bij elkaar worden geplaatst.

De parallelle kabel installeren:

• Steek het uiteinde van de kabel in een van de parallelle poorten op de eerste eenheid. Steek het andere uiteinde van dezelfde kabel in de bijbehorende poort op de tweede eenheid.
• Herhaal de stappen met de andere kabel.

OPMERKING: Het is belangrijk om beide uiteinden van de kabel op dezelfde poorten op beide generatoren aan te sluiten. Zorg ervoor dat dezelfde kabeluiteinden op dezelfde poort op elke generator zijn aangesloten voordat u de generatoren start.

Start één generator tegelijk. Wacht tot de eerste eenheid stabiel stationair draait voordat u de tweede eenheid start. Sluit één apparaat tegelijk aan en laat de eenheid stabiliseren voordat u het volgende apparaat aansluit.

De parallelle kabel verwijderen:

• Verwijder alle apparaten uit de stopcontacten van de generator.
• Schakel beide aangesloten generatoren uit.
• Verwijder de parallelle kabeluiteinden van de generatorpoorten.

TRANSPORT

• Schakel de generator uit.
• Laat de generator minimaal 30 minuten afkoelen voordat u hem transporteert.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep van de generator om de unit op te tillen of bevestig er ladingzekeringen aan, zoals touwen of spanbanden. Probeer de generator NIET op te tillen of vast te zetten door andere onderdelen vast te houden.
• Houd de unit tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voordat u hem transporteert.

Brandgevaar. Zet de generator NIET op zijn kop of op zijn kant. Er kan brandstof of olie lekken en er kan schade aan de generator ontstaan.

ONDERHOUD

Onbedoeld opstarten. Koppel de bougiekabel (zie afbeelding 18) los van de bougie wanneer u onderhoud aan de generator uitvoert.

Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangende onderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.

Laat hete onderdelen 30 minuten afkoelen voordat u onderhoudswerkzaamheden uitvoert.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.

LET OP
Controleer de fysieke toestand van het product vóór elk gebruik. Let op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem voor vervangende onderdelen of assistentie contact op met onze klantenservice.

Volg de onderhoudsinstructies in dit gedeelte om de levensduur van dit product te verlengen. Neem contact op met de klantenservice voordat u onderhoud uitvoert aan terugroep- of garantieonderdelen.

DE GENERATOR REINIGEN

Bewaar of gebruik uw generator niet in een vuile, stoffige of corrosieve omgeving. Zorg ervoor dat vreemde materialen en vuil de ventilatieopeningen op het apparaat niet verstoppen.

Reinig de generator NOOIT met een tuinslang. Water kan het brandstofsysteem en de elektrische componenten van de generator beschadigen. Als het apparaat moet worden gereinigd, gebruik dan een zachte borstel en een vochtige doek om de buitenkant schoon te maken en gebruik lucht onder lage druk (niet meer dan 25 psi) om de ventilatieopeningen schoon te maken.

Gebruik nooit benzine als schoonmaakmiddel.

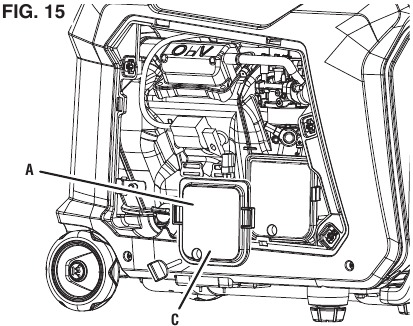

HET LUCHTFILTER REINIGEN/VERVANGEN

Zie Afbeelding 15:

1. Luchtfilterdeksel
2. Luchtfilter
3. Schroef

Houd het luchtfilter schoon. Een vuil luchtfilter kan slechte prestaties veroorzaken en de levensduur van het product verkorten. Gebruik de generator NOOIT zonder luchtfilter.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Draai de vergrendelknop naar de ontgrendelde positie.
• Verwijder de onderhoudsafdekking van de motor.
• Verwijder de schroef en het luchtfilterdeksel.
• Verwijder het luchtfilter uit het luchtfilterhuis en plaats het in een geschikte reinigingscontainer. Vervang het luchtfilter als het beschadigd is.
  OPMERKING: Het luchtfilter kan bedekt zijn met olie. Gebruik een geschikte container.
• Was het luchtfilter door het filter onder te dompelen in een oplossing van huishoudelijk schoonmaakmiddel en warm water. Knijp langzaam in het filter om het grondig te reinigen.
  LET OP
  Draai of scheur het luchtfilter NIET tijdens het reinigen of drogen. Oefen alleen een langzame maar stevige knijpbeweging uit.
• Spoel het luchtfilter af door het onder te dompelen in schoon water en een langzame knijpbeweging toe te passen. Laat het filter volledig drogen.
  LET OP
  Vervuil niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
• Dompel het luchtfilter onder in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
• Plaats het luchtfilter in het luchtfilterhuis en plaats het luchtfilterdeksel terug.
• Plaats de onderhoudsafdekking van de motor en draai de vergrendelknop naar de vergrendelde positie om deze vast te zetten.

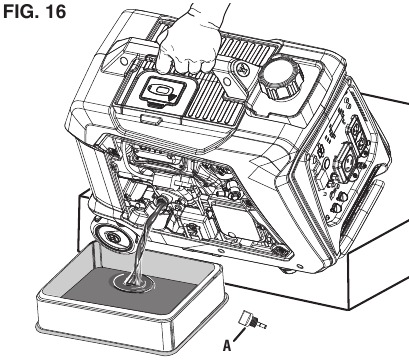

DE MOTOROLIE VERVERSEN

Zie Afbeelding 16:

1. Oliepeilstok

Voor optimale prestaties dient u de motorolie te verversen volgens de cijfers die zijn vermeld in het onderhoudsschema of de motorhandleiding (indien van toepassing). Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, ververs de olie dan vaker.

OPMERKING: Ververs de olie terwijl de motor warm, maar niet heet is. Warme motorolie loopt sneller en grondiger weg dan koele smeermiddelen. Contact met hete smeermiddelen kan ernstige brandwonden veroorzaken.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Draai de vergrendelknop naar de ontgrendelde positie.
• Verwijder de onderhoudsafdekking van de motor.
• Maak het gebied rond de oliepeilstok schoon.
• Draai de oliepeilstok langzaam los en verwijder deze.
• Plaats een oliepan (of een geschikte container) onder het olievulgat/aftapgat.
• Kantel de generator om de olie af te tappen.
• Nadat de olie volledig is afgetapt, plaatst u de generator in een rechtopstaande positie.
• Vul de olie bij zoals beschreven in het hoofdstuk Bediening.
• Plaats de oliepeilstok terug en draai deze handvast aan.
• Maak eventueel gemorste olie schoon.
• Plaats de onderhoudsafdekking van de motor en draai de vergrendelknop naar de vergrendelde positie om deze vast te zetten.

DE BOUGIE REINIGEN/VERVANGEN

Zie Afbeelding 17:

AFB. 17

1. Bougie
2. Bougiekabel
3. Isolator
4. Elektrode

LET OP
Gebruik ALTIJD de Westinghouse OEM-bougie of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot een onregelmatige stationaire loop, misfires of kan voorkomen dat de motor start.

Zorg ervoor dat de bougie schoon is en de juiste elektrodenafstand heeft. Om uw bougie te reinigen of te vervangen:

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Open de servicedeur van de bougie om toegang te krijgen tot het bougiegebied.
• Verwijder de bougiekabel door de bougiekabel stevig recht van de motor af te trekken.
• Maak het gebied rond de bougie schoon.
• Verwijder de bougie met de meegeleverde bougiedopsleutel.
  LET OP
  Oefen nooit zijdelingse druk uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.
• Inspecteer de bougie. Vervang deze als de elektroden putjes vertonen, verbrand zijn of de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
• Meet de elektrodenafstand van de bougie met een draadvoelermaat. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen.
  Bougieafstand: 0,028 - 0,031 inch (0,7 - 0,8 mm)
• Plaats de bougie voorzichtig met de hand vast en draai hem vervolgens nog 3/8 tot 1/2 slag vast met de bougiesleutel.
• Plaats de bougiekabel terug en sluit de servicedeur van de bougie.

DE VONKENVANGER REINIGEN

Zie Afbeelding 18:

1. Vonkenvanger
2. Scherm
3. Schroeven
4. Beugel

Controleer en reinig de vonkenvanger volgens de cijfers die zijn vermeld in het Onderhoudsschema of de motorhandleiding (indien van toepassing). Het niet reinigen van de vonkenvanger zal leiden tot verminderde motorprestaties.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder de twee schroeven waarmee de vonkenvangerbeugel is bevestigd.
• Verwijder de beugel, het scherm en de vonkenvanger van de generator.
• Reinig het scherm en de vonkenvanger voorzichtig met een staalborstel.
• Plaats de vonkenvanger, het scherm en de beugel terug. Draai de schroeven goed vast.

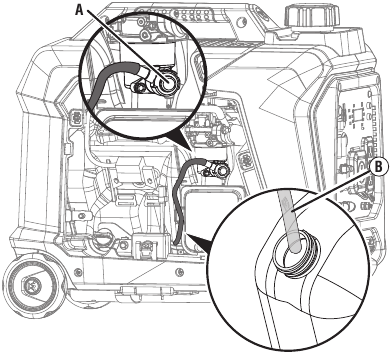

HET LEEGMAKEN VAN DE BRANDSTOFTANK EN DE VLOTTERBAK VAN DE CARBURATEUR

Zie Afbeeldingen 19 - 21:

AFB. 19

1. Aftapkraan
2. Afvoerslang

1. Benzine UIT

Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.

Zelfs correct gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze langdurig wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat u de vlotterbak leeglopen om te voorkomen dat er gom en vernis in de carburateur ontstaan. Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen om brandstofscheiding, verslechtering en afzettingen in het brandstofsysteem te voorkomen.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.

Om de vlotterbak leeg te laten lopen:

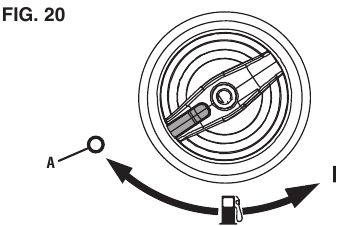

• Zet de motor-/brandstofregelschakelaar in de stand GASOLINE OFF (BENZINE UIT).
• Verwijder de onderhoudsafdekking van de motor.
• Zoek de aftapkraan aan de onderkant van de vlotterbak van de carburateur.
• Sluit een afvoerslang aan op de aftapkraan.
• Plaats het onderste uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
• Draai de aftapkraan tegen de klok in om te openen.
• Sluit de aftapkraan door met de klok mee te draaien wanneer de vlotterbak leeg is. Plaats de onderhoudsafdekking van de motor terug.

Om de vlotterbak droog te laten draaien:

• Start de generator zoals eerder beschreven.
• Nadat de motor is gestart, zet u de motor-/brandstofregelschakelaar in de stand GASOLINE OFF (BENZINE UIT).
• Laat de generator draaien totdat de brandstof in de carburateur op is en de motor stopt.
• Zet de motor-/brandstofregelschakelaar in de stand OFF (UIT)

Om de brandstoftank te legen:
LET OP
Om schade aan het apparaat te voorkomen, ververs de motorolie voordat u de brandstoftank leegt. Zie De motorolie verversen voor meer informatie.

• Zet de motor-/brandstofregelschakelaar in de stand OFF (UIT)
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Verwijder het brandstoffilterscherm door het lichtjes samen te drukken terwijl u het uit de tank verwijdert.

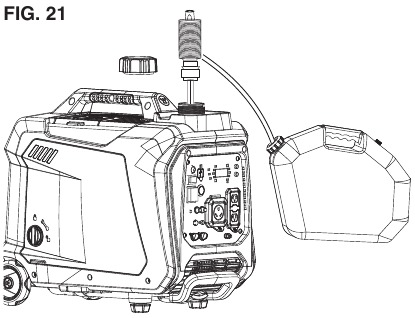

• Gebruik een in de handel verkrijgbare handpomp voor benzine (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.

OPMERKING: De brandstoftank kan ook worden geleegd met behulp van de aftapschroef van de carburateur en de afvoerslang, zoals eerder beschreven. Houd de motor-/brandstofregelschakelaar in de stand OFF (UIT) om de brandstof van de tank door de carburateur te laten stromen.

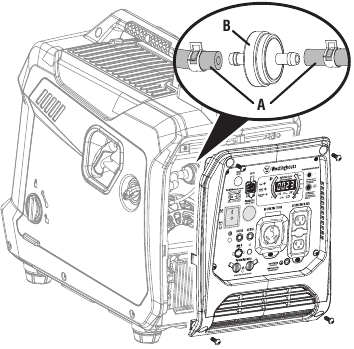

DE BRANDSTOFFILTER VERVANGEN

Zie Afbeelding 22:

AFB. 22

1. Brandstofleiding
2. Brandstoffilter

Na verloop van tijd kan de brandstoffilter vuil of verstopt raken. Om het risico op motorstoringen te verminderen, vervangt u de brandstoffilter volgens de cijfers die zijn aangegeven in het onderhoudsschema of de motorhandleiding (indien van toepassing).

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Laat de brandstoftank leeglopen zoals eerder beschreven.
• Verwijder de schroeven waarmee het bedieningspaneel is bevestigd.
• Verwijder het bedieningspaneel.
• Zoek de brandstoffilter en noteer de oriëntatie van de filter.
• Knijp met een tang in de brandstofleidingklemmen en schuif de brandstofleidingen weg van de filter.
• Installeer de brandstofleidingen op de nieuwe filter. Zorg ervoor dat de brandstoffilter correct is georiënteerd.
• Plaats de bediening terug en draai de schroeven stevig vast.

DE KLEPSPeling CONTROLEREN/AFSTELLEN

Zie Afbeeldingen 23 - 24:

AFB. 23

1. Klepdeksel
2. Bout
3. Pakking

1. Stelschroef
2. Borgmoer
3. Voelermaat
4. Tuimelaar
5. Klepsteel
6. Stoterstang

LET OP
Het controleren en afstellen van de klepspeling moet gebeuren wanneer de motor koud is.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder het klepdeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
• Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
• Trek aan de terugslaghendel om de motor naar het bovenste dode punt (BDP) te draaien. Kijk door het bougiegat; de zuiger moet zich bovenaan bevinden (beide kleppen zijn gesloten).
• Beide tuimelaars moeten los zitten bij BDP op de compressieslag. Als dit niet het geval is, draait u de motor 360°.
• Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.

	Inlaatklep	Uitlaatklep
Klepspeling	0,031 – 0,005 inch (0,08 – 0,12 mm)	0,005 – 0,007 inch (0,13 – 0,17 mm)
Koppel	8–12 Nm	8–12 Nm

• Als een aanpassing nodig is, draait u de borgmoer los.
• Schuif de juiste voelermaat tussen de tuimelaar en de klepsteel.
• Draai de stelschroef op de stoterstang vast om de gespecificeerde speling te verkrijgen.
  OPMERKING: U zou moeten kunnen voelen dat de tuimelaar de voelermaat raakt.

• Houd de stelschroef op zijn plaats en draai de moer vast.
  Koppel: 106 inch-pond (12 Nm)
• Controleer de klepspeling opnieuw.
• Als er geen verdere aanpassingen nodig zijn, voert u deze procedure uit op de andere klep.
• Plaats, als u klaar bent, de pakking, het tuimelaardeksel en de bougie terug.

OPSLAG

Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. Houd het apparaat rechtop. Bewaar de generator niet op zijn kant. Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.

LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor er gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor kan ontstaan. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de houdbaarheid van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator fulltime te gebruiken. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder al het vuil van de koelopeningen van de geluiddemper.
2 tot 6 maanden	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder al het vuil van de koelopeningen van de geluiddemper. Laat de vlotterbak van de carburateur leeglopen. (Bewaar benzine in een goedgekeurde benzinecontainer of voer het af in overeenstemming met de staats- en lokale verordeningen.)
6 maanden of langer	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder al het vuil van de koelopeningen van de geluiddemper. Laat de vlotterbak van de carburateur en de brandstoftank leeglopen. (Bewaar benzine in een goedgekeurde benzinecontainer of voer het af in overeenstemming met de staats- en lokale verordeningen.) Doe een eetlepel motorolie in de bougiecilinder. Trek voorzichtig aan de terugslaghendel om de motor langzaam te draaien en het smeermiddel te verdelen. Installeer de bougie opnieuw. Ververs de motorolie.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

LET OP: Als uw product een aparte motorhandleiding heeft, negeer dan de informatie in deze tabel en volg de instructies in de motorhandleiding.

	Voor elk gebruik	Na de eerste 25 uur of de eerste maand	Na 50 uur of om de zes maanden	Na 100 uur of om de zes maanden	Na 300 uur of elk jaar
Motorolie controleren	X
Motorolie verversen1		X	X
Luchtfilter reinigen2			X
Vonkenvanger inspecteren/reinigen				X
Bougie inspecteren/reinigen				X
Klepspeling inspecteren/afstellen3				X
Bougie vervangen					X
Luchtfilter vervangen					X
Brandstoffilter vervangen				X
1 Ververs de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen. 2 Vaker reinigen in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd. 3 Aanbevolen wordt om de service te laten uitvoeren door een erkende Westinghouse-servicepartner.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start en valt dan uit	Brandstofniveau is laag of uitgeput.	Tank bij.
	Incorrect motoroliepeil.	Controleer het motoroliepeil.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Vervuilde benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Oude benzine, generator opgeslagen zonder de benzine te behandelen of aftappen, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor start niet	Geen brandstof meer.	Tank bij.
	Oude benzine, generator opgeslagen zonder de benzine te behandelen of aftappen, of bijgetankt met slechte benzine.	Tap de benzinetank af. Tank bij met verse benzine.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LOW OIL LED brandt, zet dan de motor-/brandstofbedieningsschakelaar in de OFF stand. Voeg motorolie toe.
	Bougie nat van de brandstof (overstroomde motor).	Wacht vijf minuten. Zet de motor-/brandstofbedieningsschakelaar in de OFF stand. Trek meerdere keren snel aan het handvat van de terugslagstarter. Als de generator niet start, verwijder dan de bougie en droog deze af.
	Bougie defect, vuil of verkeerde opening.	Stel de opening van de bougie af of vervang deze. Plaats opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	CO-sensor verwijderd of aangepast.	Terugzetten naar de oorspronkelijke configuratie.
	CO-sensor geactiveerd of systeemfout opgetreden.	Verplaats generator / Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of valt weg bij belasting	Vervuild luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel enkele apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-contactdozen	OUTPUT READY LED is OFF en OVERLOAD LED is ON.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

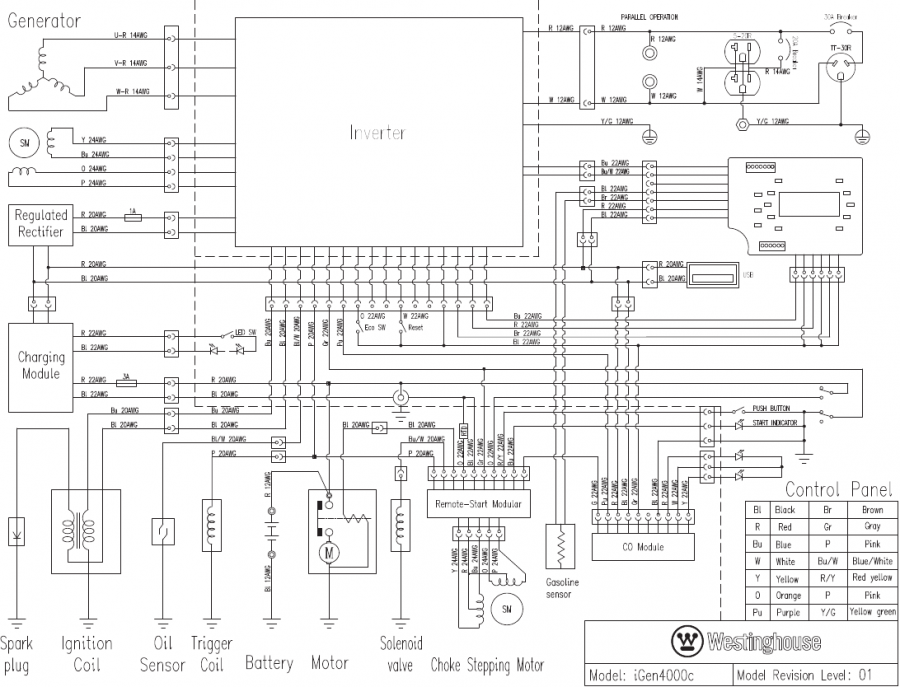

SCHEMATISCHE WEERGAVEN

VRAGEN?
E-mail ons op service@wpowereq.com
of bel 1-855-944-3571

www.WestinghouseOutdoorPower.com

Referenties

• http://www.p65warnings.ca.gov
• Garantie registratie | Westinghouse Outdoor Equipment
• http://www.p65warnings.ca.gov/product
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen4000c - Handleiding invertergenerator

Beschikbare talen
