Westinghouse WPro8500, WPro12000 - Handleiding draagbare generator

TECHNISCHE SPECIFICATIES

Modelnummer	Continu vermogen	Piekvermogen	Tankinhoud (L/G)	Nominaal toerental (RPM)	Ontstekingstype	Bougie	Motorinhoud (cc)	Slag X Boring	Oliecapaciteit (L)	Olietype	THD
WPro8500	8500	11500	25 L 6.6 G	3600	TCI	F7TC	457cc	66X90	1.1 L	10W30	<5%
WPro12000	12000	15000	40 L 10.5 G	3600	TCI	F7TC	713cc	71X80	1.6 L	10W30	<5%

LET OP
Deze generator is niet uitgerust met een carburateurmodificatie voor hoogte. Zelfs met een carburateurmodificatie zal het motorvermogen met ongeveer 3,5% afnemen voor elke 300 meter (1.000 voet) toename in hoogte. Het effect van hoogte op het motorvermogen zal groter zijn als er geen carburateurmodificatie wordt uitgevoerd. Een afname van het motorvermogen zal het vermogen van de generator verminderen. Neem contact op met ons service team om hoogte kits te bestellen.

California Proposition 65 Waarschuwing
De motoruitlaat van dit product bevat chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade.

California Proposition 65 Waarschuwing
Bepaalde componenten in dit product en de bijbehorende accessoires bevatten chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade. Was uw handen na gebruik.

VRAGEN?
E-mail ons op service@wpowereq.com of bel 1-855-944-3571

BEWAAR UW AANKOOPBEWIJS OM EEN PROBLEEMLOZE GARANTIEDEKKING TE GARANDEREN.

PRODUCTREGISTRATIE

Om een probleemloze garantiedekking te garanderen, is het belangrijk dat u uw Westinghouse generator registreert.
U kunt uw generator registreren door een van de volgende opties:

1. Het onderstaande productregistratieformulier invullen en opsturen naar:
   Product Registration
   MWE Investments LLC
   777 Manor Park Drive
   Columbus, Ohio 43228
2. Uw product online registreren op www.westinghouseportablepower.com/register-your-product/
   Om uw generator te registreren, moet u de volgende informatie vinden:

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze waarschuwingen bekend is bij iedereen die aan of in de buurt van de apparatuur werkt.

Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsinstructies. Het betekent aandacht, wees alert, uw veiligheid is in het geding! Lees en houd u aan de boodschap die volgt op het veiligheidswaarschuwingssymbool.

GEVAAR
Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

WAARSCHUWING
Geeft een gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

VOORZICHTIG
Geeft een gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot licht of matig letsel.

LET OP
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of waardoor de apparatuur niet goed kan werken.

OPMERKING: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren op de beoogde manier.

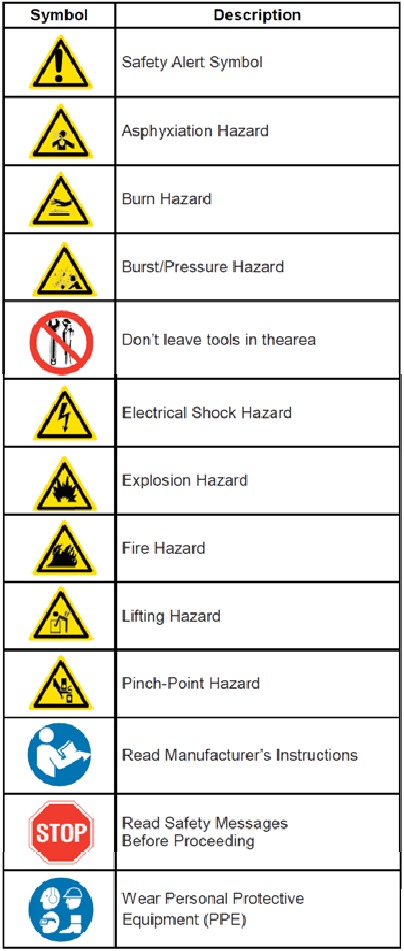

DEFINITIES VEILIGHEIDSSYMBOLEN

ALGEMENE VEILIGHEIDSREGELS

GEVAAR
Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

Gebruik de generator nooit in een afgesloten ruimte. De uitlaatgassen van de motor bevatten koolmonoxide. Gebruik de generator alleen buiten en uit de buurt van ramen, deuren en ventilatieopeningen.

WAARSCHUWING
De spanning die door de generator wordt geproduceerd, kan leiden tot de dood of ernstig letsel.

• Gebruik de generator nooit in de regen of in een overstromingsgebied, tenzij de juiste voorzorgsmaatregelen zijn genomen om te voorkomen dat u wordt blootgesteld aan regen of een overstroming.
• Gebruik nooit versleten of beschadigde verlengsnoeren.
• Laat een erkende elektricien de generator altijd aansluiten op het elektriciteitsnet.
• Raak een werkende generator nooit aan als de generator nat is of als u natte handen hebt.
• Gebruik de generator nooit in sterk geleidende gebieden, zoals rond metalen platforms of staalconstructies.
• Gebruik altijd geaarde verlengsnoeren. Gebruik altijd driewegs- of dubbel geïsoleerde elektrische gereedschappen.
• Raak nooit onder spanning staande klemmen of blanke draden aan terwijl de generator in werking is.
• Zorg ervoor dat de generator goed is geaard voordat u hem in gebruik neemt.

WAARSCHUWING
Benzine en benzinedampen zijn uiterst brandbaar en explosief onder bepaalde omstandigheden.

• Tank de generator altijd buiten bij, in een goed geventileerde ruimte.
• Verwijder de brandstofdop nooit terwijl de motor draait.
• Tank de generator nooit bij terwijl de motor draait. Zet de motor altijd uit en laat de generator afkoelen voordat u gaat tanken.
• Vul de brandstoftank alleen met benzine.
• Houd vonken, open vuur of andere vormen van ontsteking (zoals lucifers, sigaretten, statische elektrische bronnen) uit de buurt bij het tanken.
• Vul de brandstoftank nooit te vol. Laat ruimte over voor de brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken. Gemorste brandstof kan ontbranden. Als er brandstof op de generator wordt gemorst, veeg dan gemorste vloeistoffen onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik nooit benzine als schoonmaakmiddel.
• Bewaar alle containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.
• Controleer na het tanken op brandstoflekken. Gebruik de motor nooit als er een brandstoflek wordt ontdekt.

WAARSCHUWING
Gebruik de generator nooit als de aangesloten apparaten oververhit raken, het elektrische vermogen daalt, er vonken, vlammen of rook uit de generator komen, of als de stopcontacten beschadigd zijn.
Gebruik de generator nooit om medische apparatuur van stroom te voorzien.
Verwijder altijd gereedschap of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u deze gebruikt.

LET OP
Wijzig de generator nooit.
Gebruik de generator nooit als hij sterk trilt, als het motortoerental sterk verandert of als de motor vaak overslaat.
Koppel altijd gereedschap of apparaten los van de generator voordat u start.

UITPAKKEN

VOORZICHTIG
Laat u altijd helpen bij het optillen van de generator. De generator is zwaar; het optillen ervan kan lichamelijk letsel veroorzaken.
Vermijd het snijden op of in de buurt van nietjes om persoonlijk letsel te voorkomen.

Benodigd gereedschap – stanleymes of een soortgelijk apparaat.

1. Snijd de verpakkingstape voorzichtig open aan de bovenkant van de doos.
2. Vouw de bovenste flappen terug om de handleiding te onthullen.
3. Verwijder de kartonnen doos met wielsetaccessoires.
4. Snijd voorzichtig twee zijden van de doos open om de generator te verwijderen.

WAT ZIT ER IN DE DOOS (WPRO12000)
Gebruikershandleiding
Snelstartgids/onderhoudsschema
Draadloze afstandsbediening (1)
1,6 liter fles SAE 10W30-olie (1)
Bougiedopsleutel (1)
Wielsetaccessoires Doos Trechter (1)

WAT ZIT ER IN DE DOOS (WPRO8500)
Gebruikershandleiding
Snelstartgids/onderhoudsschema
Hefbeugel (1)
Draadloze afstandsbediening (1)
1,1 liter fles SAE 10W30-olie (1)
Bougiedopsleutel (1)
Wielsetaccessoires Doos
Trechter (1)

WIELSETACCESSOIRES DOOS
Open de doos met wielsetaccessoires en controleer de inhoud aan de hand van de lijst rechts. Als er onderdelen ontbreken, neem dan contact op met een geautoriseerde Westinghouse Generator dealer via service@wpowereq.com of bel 1-855-944-3571.

1. Sluitring (2 gebruikt)
2. Flensbout M8 x16mm (4 gebruikt)
3. Splitpen (2 gebruikt)
4. Wielaspen (2)

MONTAGE

WIELEN EN VOETEN MONTEREN

LEES VOOR DE MONTAGE VAN DE GENERATOR HET HOOFDSTUK VEILIGHEID DOOR.

VOORZICHTIG
Til de generator nooit zonder hulp op. De generator is zwaar en optillen zonder hulp kan leiden tot persoonlijk letsel.
Gebruik de handgrepen nooit als tilpunt om het hele gewicht van de generator te dragen. Gebruik de handgrepen alleen om de generator te verplaatsen door de handgrepen op te tillen en de wielen te gebruiken om de generator te verplaatsen.

Wees voorzichtig bij het inklappen van de handgrepen. Handen en vingers kunnen bekneld raken.

LET OP
Voor de montage van de generator moet het apparaat aan één kant worden opgetild. Zorg ervoor dat alle motorolie en brandstof uit het apparaat zijn afgetapt voordat u het monteert. Eenmaal gemonteerd is de wielset niet bedoeld voor gebruik op de openbare weg. De wielset is alleen ontworpen voor gebruik op deze generator.

VOETEN AAN FRAME MONTEREN

1. Plaats de generator op een vlakke ondergrond.
2. Gebruik een blok hout om de achterkant van de generator op te tillen en te ondersteunen.
3. Monteer de montagevoet op het frame met behulp van M8-flensbouten. (Zie afbeelding 1)

   1. Montagevoeten
   2. Flensbouten M8

WIELEN AAN FRAME MONTEREN

1. Steek de aspennen door de sluitring en het wiel. (Zie afbeelding 2)

2. Monteer het wiel met de aspennen door de asbeugel op het frame. Het oog van de bout moet naar de binnenkant van de generator gericht zijn. (Zie afbeelding 3)

   1. Asbeugel
   2. Haarspeldclip
   3. As Pin
3. Monteer de splitpen door de aspennen om hem op zijn plaats te vergrendelen.
4. Herhaal de vorige stappen op het andere wiel.

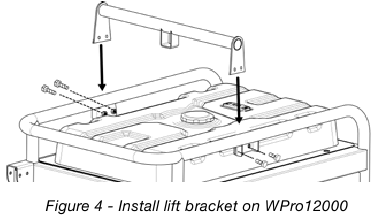

HEFBEUGEL MONTEREN

1. Lijn de hefstang uit met de montagebeugels aan de bovenkant van de brandstoftank en zet vast met de 4 meegeleverde M8-flensbouten. (Zie afbeelding 4)

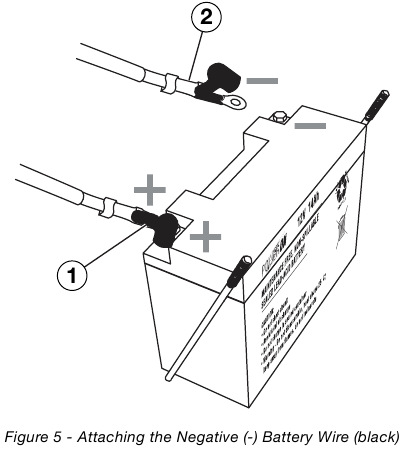

DE BATTERIJ INSTALLEREN

WAARSCHUWING
Om elektrische schokken te voorkomen:

• Sluit ALTIJD eerst de positieve (+) accukabel (rode kap) aan bij het aansluiten van accukabels.
• Koppel ALTIJD eerst de negatieve (-) accukabel (zwarte kap) los bij het loskoppelen van accukabels.
• Sluit NOOIT de negatieve (-) accukabel (zwarte kap) aan op de positieve (+) pool van de accu.
• Sluit NOOIT de positieve (+) accukabel (rode kap) aan op de negatieve (-) pool van de accu.
• Raak NOOIT beide accupolen tegelijkertijd aan.
• Plaats NOOIT een metalen gereedschap over beide accupolen.
• Gebruik ALTIJD geïsoleerd of niet-geleidend gereedschap bij het installeren van de accu.

1. Controleer of de positieve (+) accukabel (rode kap) stevig is vastgedraaid aan de positieve (+) accupool. Zorg ervoor dat de kap over de accupool zit.
2. Verwijder voorzichtig de beschermende verpakking rond de lus van de negatieve (-) accukabel (zwarte kap).
3. Zoek de negatieve (-) kabel die aan de alternatorkabel is bevestigd, verwijder de kabelbinder en leid deze naar de negatieve (-) accupool. Zie afbeelding 5 hieronder voor de locatie van de negatieve (-) kabel.
4. Trek de zwarte kap terug en bevestig de negatieve (-) accukabel (zwarte kap) stevig aan de negatieve (-) accupool, zoals weergegeven in Afbeelding 5. Plaats de zwarte kap terug zodat deze de kabeloog en de accupool beschermt.

   1. Positieve (+) accukabel (rood)
   2. Negatieve (-) accukabel (zwart)

OPMERKING: De generator met elektrische start is uitgerust met een functie voor het opladen van de accu. Zodra de motor draait, wordt een kleine lading via de accukabels naar de accu gevoerd en wordt de accu langzaam opgeladen.

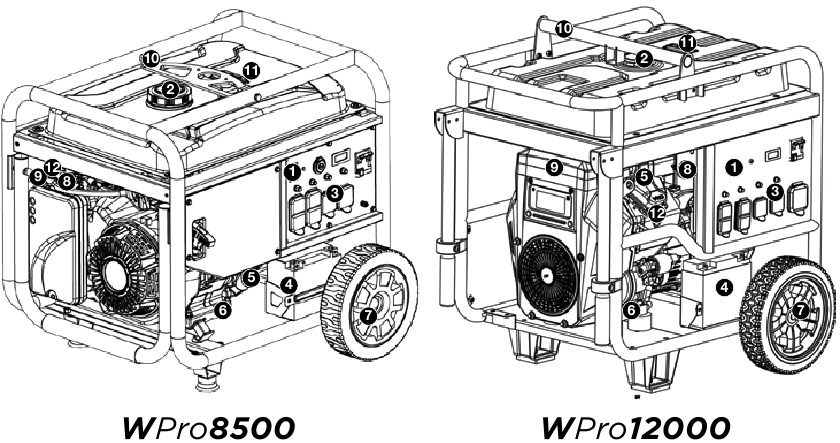

FUNCTIES

1. Elektrische startschakelaar: Start en stopt de motor. Verbreekt ook de accuvoeding in de "Off" (Uit) positie.
2. Brandstofdop: Sluit totdat een klikgeluid hoorbaar is.
3. Bedieningspaneel: Bevat de stroomonderbrekers en stopcontacten.
4. Accu: Inbegrepen voor modellen met elektrische start.
5. Olievuldop: Moet worden verwijderd om olie toe te voegen.

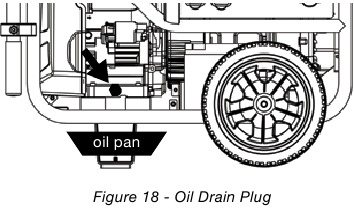

6. Olieaftapplug: Moet worden verwijderd om de motorolie af te tappen
7. Lekvrije wielen: Voor gemakkelijke verplaatsbaarheid
8. Brandstofafsluiter: Regelt de brandstoftoevoer naar de motor.
9. Automatische choke: Accu moet aangesloten zijn om de automatische choke goed te laten werken.
10. Hefbeugel: Ingebouwde beugel om de generator met een kraan op de werkplek te tillen.
11. Brandstofmeter: Geeft het brandstofniveau aan.
12. Bougiedop (draad): Moet worden verwijderd bij het onderhoud van de motor of de bougie.

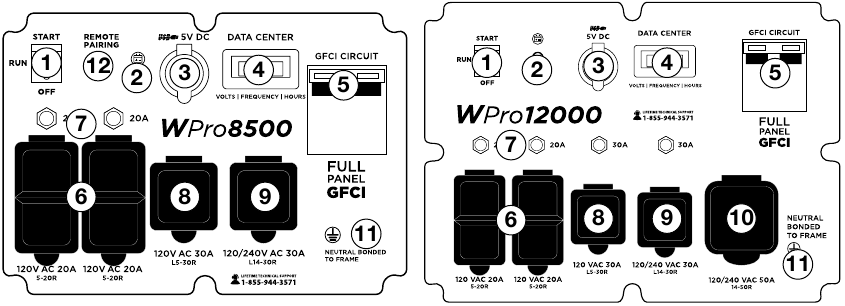

FUNCTIES VAN HET BEDIENINGSPANEEL

1. Motorbedieningsschakelaar/Accu-ontkoppeling:
   • START - Wanneer de schakelaar kortstondig wordt ingedrukt en in de START (START) positie wordt gehouden, schakelt de elektrische startmotor in en start de motor. Zodra de motor start, laat u de schakelaar los. (De schakelaar gaat automatisch naar de RUN (WERKING) positie).
   • RUN - Eenmaal gestart, blijft de schakelaar in de RUN (WERKING) positie
   • STOP - Om de motor te stoppen, zet u de schakelaar in de STOP (STOP) positie. De accu wordt in de STOP (STOP) positie ontkoppeld om de levensduur van de accu te sparen.
2. Accu-oplaadpoort: Laad de accu op wanneer de unit is uitgeschakeld met een druppellader.
3. USB Duplex: Twee 5V DC USB-poorten.
4. Datacenter: Deze VFT-meter is een unit met vier functies. Functie 1 is het eerste wat u ziet. Dit is uw Frequentie. Druk één keer op de knop en u gaat naar functie 2, die niet wordt gebruikt. Druk nogmaals op de knop en u ziet functie 3 voor uw tijd/uren en door nog een laatste keer te drukken, ziet u functie 4, wat de spanning is.
   De frequentie en spanning kunnen +/- 5% variëren en nog steeds binnen de tolerantie liggen.

5. GFCI-stroomonderbreker: De hoofdstroomonderbreker regelt de totale output van alle stopcontacten om de generator te beschermen. Deze GFCI-onderbreker zorgt voor een volledig GFCI-paneel en voldoet aan de OSHA-normen.
6. 120-Volt, 20-Amp Duplex-stopcontacten (NEMA 5-20R): Elk stopcontact kan maximaal 20 ampère dragen op één aansluiting of een combinatie van beide aansluitingen.
7. 20-Ampère stroomonderbrekers: Elke stroomonderbreker beperkt de stroom die via de 120-volt duplex-stopcontacten kan worden geleverd tot 20 ampère.
8. 120-Volt, 30-Amp Twist Lock-stopcontact (NEMA L5-30R): Stopcontact kan 120V tot 30 ampère leveren.
9. 120/240-Volt, 30-Amp Twist Lock-stopcontact (NEMA L14-30R): Stopcontact kan 120V of 240V tot 30 ampère leveren.
10. 120/240-Volt, 50-Ampère stopcontact (NEMA 14-50R): Stopcontact kan 120V of 240V tot 50 ampère leveren.
11. Aardklem: De aardklem wordt gebruikt om de generator te aarden.
12. Programmeerknop voor afstandsbediening: Gebruik deze knop samen met de sleutelhanger om de generator te programmeren om op afstand te worden gestart. Knop bevindt zich aan de zijkant van het bedieningspaneel op de WPro12000.

WERKING

VOORDAT U HET APPARAAT START

LEES DE VEILIGHEIDSINSTRUCTIES VOORDAT U DE GENERATOR START

Locatie selecteren – Vermijd uitlaatgassen en locatiegevaren voordat u de generator start door het volgende te controleren:

• U hebt een locatie geselecteerd om de generator te gebruiken die buiten en goed geventileerd is.
• U hebt een locatie geselecteerd met een vlakke en stevige ondergrond waarop u de generator kunt plaatsen.
• U hebt een locatie geselecteerd die zich op ten minste 1,8 meter afstand van een gebouw, andere apparatuur of brandbaar materiaal bevindt.
• Als de generator zich dicht bij een gebouw bevindt, zorg er dan voor dat deze zich niet in de buurt van ramen, deuren en/of ventilatieopeningen bevindt.

GEVAAR Een generator binnenshuis gebruiken KAN U BINNEN ENKELE MINUTEN DODEN. Generatoruitlaatgassen bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
NOOIT binnenshuis gebruiken in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.	Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.
Vermijd andere generatorgevaren. LEES DE HANDLEIDING VOOR GEBRUIK.

WAARSCHUWING
Laat de generator altijd op een vlakke ondergrond werken. Als u de generator op een oneffen ondergrond plaatst, kan de generator omvallen, waardoor brandstof en olie kunnen lekken. Gemorste brandstof kan ontbranden als deze in contact komt met een ontstekingsbron, zoals een zeer heet oppervlak.

LET OP
Gebruik de generator alleen op een stevige, vlakke ondergrond. Als u de generator gebruikt op een oppervlak met los materiaal, zoals zand of grasresten, kan dit ertoe leiden dat er vuil wordt opgenomen door de generator, wat kan leiden tot:

• Blokkeer koelopeningen
• Blokkeer het luchtinlaatsysteem

Weer – Gebruik uw generator nooit buitenshuis tijdens regen, sneeuw of een combinatie van weersomstandigheden die ertoe kunnen leiden dat er vocht op, in of rond de generator komt.

Droog oppervlak – Gebruik de generator altijd op een droog oppervlak zonder vocht.

Geen aangesloten belastingen – Zorg ervoor dat de generator geen aangesloten belastingen heeft voordat u hem start. Om er zeker van te zijn dat er geen aangesloten belastingen zijn, koppelt u alle elektrische verlengsnoeren los die op de stopcontacten van het bedieningspaneel zijn aangesloten.

LET OP
Het starten van de generator met reeds aangebrachte belastingen kan leiden tot schade aan elk apparaat dat tijdens de korte opstartperiode van de generator wordt uitgeschakeld.

De generator aarden – De National Electric Code (NEC) en vele lokale elektrische codes kunnen vereisen dat de generator voor gebruik op de aarde wordt aangesloten. De meest voorkomende toepassing die een aardpen vereist, is wanneer u de generator gebruikt als een afzonderlijk afgeleid systeem om noodstroom aan uw huis te leveren. Dit is meestal het geval wanneer een transferschakelaar een geschakelde nul heeft.
Aangezien de generatorapplicatie vele variabelen heeft die niet kunnen worden bepaald door de fabrikant van de generator, moet een erkende elektricien bepalen of een aardpen nodig is.
Als een erkende elektricien heeft vastgesteld dat de toepassing een aardpen vereist, zorg er dan voor dat deze is verbonden met de aarde door de aardklem op het bedieningspaneel met een koperdraad (minimaal 10 AWG) met de aarde te verbinden. Raadpleeg een gekwalificeerde elektricien voor de lokale aardingsvereisten.

Nul verbonden: er is een permanente geleider tussen de generator (statorwikkeling) en het frame.

WAARSCHUWING
Zorg ervoor dat de generator goed is aangesloten op de aarde voordat u hem gebruikt. De generator moet geaard zijn om elektrische schokken als gevolg van defecte apparaten te voorkomen.

STROOMSNOEREN

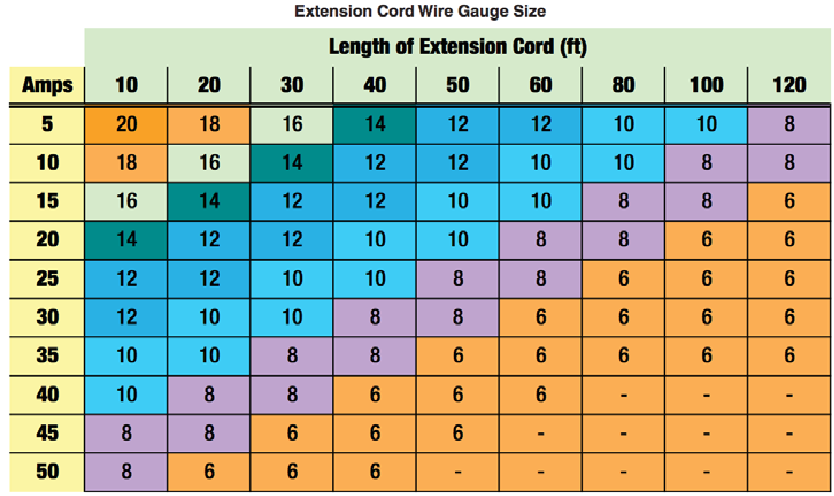

Verlengsnoeren gebruiken
Westinghouse Portable Power aanvaardt geen verantwoordelijkheid voor de inhoud van deze tabel. Het gebruik van deze tabel is uitsluitend de verantwoordelijkheid van de gebruiker. Deze tabel is uitsluitend bedoeld ter referentie. De resultaten die worden verkregen door het gebruik van deze tabel kunnen niet worden gegarandeerd correct of toepasbaar te zijn in alle situaties, aangezien het type en de constructie van snoeren sterk variabel zijn. Raadpleeg altijd de lokale voorschriften en een erkende elektricien voordat u een elektrisch apparaat installeert of aansluit.

HEFBEUGEL

1. Inspecteer de beugel voordat u de generator optilt en zorg ervoor dat deze stevig aan de generator is bevestigd. Til de generator niet op tenzij de hijsbeugel stevig is bevestigd.
2. Haak een ketting of riem door het oog op de hijsbeugel en zorg ervoor dat deze stevig is vastgemaakt.
3. Sluit een geschikt hijsapparaat aan op de ketting of riem. Inspecteer de ketting en haak op beschadigde schakels of defecten die een storing kunnen veroorzaken. Het wordt aanbevolen om haken met geïnstalleerde veiligheidspallen te gebruiken.
4. Til de generator iets op om er zeker van te zijn dat deze recht en horizontaal optilt. Pas de beugel indien nodig aan om correct te kunnen tillen.

Til niet op een andere plek dan het oog op de hijsbeugel. Onjuist tillen kan het apparaat beschadigen.

MOTORVLOEISTOFFEN EN BRANDSTOF BIJVULLEN / CONTROLEREN

LEES DE VEILIGHEIDSINSTRUCTIES VOORDAT U MOTORVLOEISTOFFEN EN BRANDSTOF TOEVOEGT/CONTROLEERT.

GEVAAR
Het vullen van de brandstoftank met benzine terwijl de generator draait, kan ervoor zorgen dat benzine lekt en in contact komt met hete oppervlakken die de benzine kunnen doen ontbranden.

Controleer voor het starten van de generator altijd het niveau van:

• Motorolie
• Benzine in de brandstoftank

Zodra de generator is gestart en de motor warm wordt, is het niet veilig om benzine aan de brandstoftank of motorolie aan de motor toe te voegen terwijl de motor draait of de motor en de uitlaatdemper heet zijn.

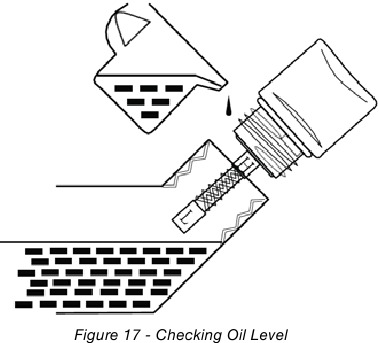

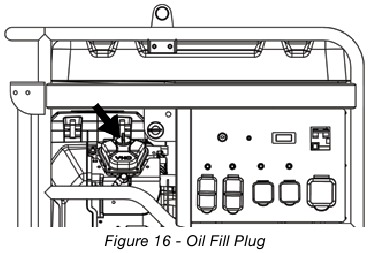

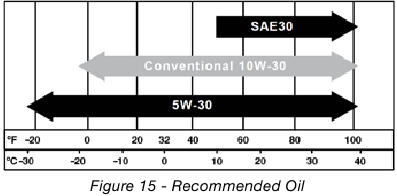

MOTOROLIE CONTROLEREN EN / OF BIJVULLEN

WAARSCHUWING
Tijdens het draaien van de motor kan er interne druk worden opgebouwd in het motorcarter. Het verwijderen van de olievuldop/peilstok terwijl de motor heet is, kan ertoe leiden dat er extreem hete olie uit het carter spuit en de huid ernstig kan verbranden. Laat de motorolie enkele minuten afkoelen voordat u de olievuldop/peilstok verwijdert.

Het apparaat bevat bij verzending geen olie in de motor. U moet motorolie toevoegen voordat u de generator voor de eerste keer start. Zie Motorolie controleren en Motorolie toevoegen voor instructies over het controleren van het motoroliepeil en de procedure voor het toevoegen van motorolie.

LET OP
De motor bevat bij verzending geen motorolie. Een poging om de motor te starten kan motoronderdelen beschadigen. De eigenaar van de generator is verantwoordelijk om ervoor te zorgen dat het juiste oliepeil tijdens het gebruik van de generator wordt gehandhaafd. Het niet handhaven van het juiste oliepeil kan leiden tot motorschade.

BENZINE TOEVOEGEN AAN DE BRANDSTOFTANK

WAARSCHUWING
Tank de generator nooit bij terwijl de motor draait.

Schakel altijd de motor uit en laat de generator afkoelen voordat u gaat tanken.

Vereiste benzine – Gebruik alleen benzine die voldoet aan de volgende eisen:

• Alleen loodvrije benzine
• Benzine met maximaal 10% ethanol
• Benzine met een octaangetal van 87 of hoger

De brandstoftank vullen – Volg de onderstaande stappen om de brandstoftank te vullen:

1. Schakel de generator uit.
2. Laat de generator afkoelen zodat alle oppervlakken van de uitlaat en de motor koel aanvoelen.
3. Verplaats de generator naar een vlakke ondergrond.
4. Maak het gebied rond de brandstofdop schoon.
5. Verwijder de brandstofdop door deze tegen de klok in te draaien.
6. Voeg langzaam benzine toe aan de brandstoftank. Wees voorzichtig om de tank niet te vol te doen. Het benzineniveau mag NIET hoger zijn dan de vulhals (zie Afbeelding 6).

7. Installeer de brandstofdop door deze met de klok mee te draaien totdat u een klik hoort, wat aangeeft dat de dop volledig is geïnstalleerd.

VOORZICHTIG
Vermijd langdurig huidcontact met benzine. Vermijd langdurig inademen van benzinedampen.

DE EENHEID PROGRAMMEREN VOOR AFSTANDSBEDIENING

LET OP
De sleutelhanger die bij de generator wordt geleverd, zou al aan de unit moeten zijn gekoppeld. Als dit niet het geval is, kunt u de onderstaande aanwijzingen volgen om opnieuw verbinding te maken. Als uw unit zonder sleutelhanger is verzonden, neem dan contact op met onze klantenservice.

WAARSCHUWING
Zorg er altijd voor dat er geen omstanders in de buurt van de generator zijn voordat u de afstandsbediening gebruikt om de generator te starten.

De generator kan op afstand worden gestart tot een maximale afstand van 30 meter met behulp van de sleutelhanger voor afstandsbediening met nieuwe, volledig opgeladen batterijen in de sleutelhanger. Naarmate de laadtoestand van de batterijen in de sleutelhanger afneemt, zal ook de afstand om de generator te starten afnemen.

Voordat de generator kan worden gestart, moet een eerste opstartprocedure worden uitgevoerd, zodat de generator en de sleutelhanger elkaar herkennen. Als de sleutelhanger wordt vervangen, moet u deze procedure met de nieuwe sleutelhanger doorlopen.

1. Zet de motorbedieningsschakelaar in de stand RUN (draaien).
2. Houd de rode knop REMOTE PAIRING (koppelen op afstand) op het bedieningspaneel (of aan de zijkant van het bedieningspaneel) 3 seconden ingedrukt.
3. Houd de knop STOP op de sleutelhanger voor afstandsbediening ingedrukt totdat het indicatielampje (zie 1 in Afbeelding 7 hieronder) flikkert.

   1. Pairing Indicator light (indicatielampje voor koppelen)
   2. Start Button (startknop)
   3. Stop Button (stopknop)
4. Houd de knop START op de sleutelhanger voor afstandsbediening ingedrukt totdat het indicatielampje aan de bovenkant van de afstandsbediening één keer flikkert.
5. Houd de knop REMOTE PAIRING (koppelen op afstand) op de generator 3 seconden ingedrukt. De generator is nu geprogrammeerd om op afstand te starten

DE EENHEID STARTEN

LEES DE VEILIGHEIDSINSTRUCTIES DOOR VOORDAT U DE GENERATOR START.

Controleer het volgende voordat u de generator probeert te starten:

• De motor is gevuld met motorolie. Zie Motorolie controleren.
• De generator bevindt zich op een geschikte locatie (Locatie kiezen).
• De generator staat op een droge ondergrond (Weer en droge ondergrond).
• Alle belastingen zijn losgekoppeld van de generator (Geen aangesloten belastingen).
• De generator is correct geaard (zie Voordat u de eenheid start).

GEVAAR
Gebruik de generator nooit op een natte of vochtige locatie. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.
Gebruik de generator nooit in een afgesloten ruimte. Motoruitlaatgassen bevatten koolmonoxide. Gebruik de generator alleen buiten en uit de buurt van ramen, deuren en ventilatieopeningen.

LET OP
De motor is uitgerust met een schakelaar voor uitschakeling bij een laag oliepeil. Als het oliepeil te laag wordt, kan de motor worden uitgeschakeld en niet meer starten totdat het oliepeil op het juiste niveau is gebracht. Een slechte oliekwaliteit kan de werking van de uitschakelaar bij een laag oliepeil belemmeren.
De eigenaar van de generator is er verantwoordelijk voor dat het juiste oliepeil wordt gehandhaafd tijdens het gebruik van de generator. Als het juiste oliepeil niet wordt gehandhaafd, kan dit leiden tot schade aan de motor.
Deze generator is uitgerust met een automatische choke om te starten. Dit systeem staat altijd aan en kan niet worden uitgeschakeld. Probeer geen aanpassingen te maken aan de automatische choke of andere carburateurinstellingen. Geknoei met het automatische chokesysteem kan uw garantie ongeldig maken. Neem contact op met een erkend Westinghouse-servicecentrum voor meer informatie.

DE GENERATOR STARTEN

1. Controleer het oliepeil (zie Motorolie toevoegen)
2. De accu moet aangesloten zijn om de automatische choke te laten werken.
3. Zorg ervoor dat de stroomonderbrekers correct zijn ingesteld (zie afbeelding 8 hieronder).

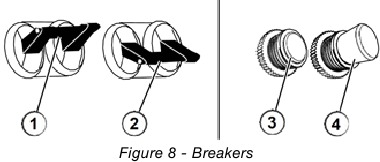

   1. Bedieningspositie 240/120V hoofdstroomonderbreker
   2. Geactiveerde positie 240/120V hoofdstroomonderbreker
   3. Bedieningspositie 120V stroomonderbreker
   4. Geactiveerde positie 120V stroomonderbreker
4. Zet de brandstofafsluiter in de AAN-stand (zie afbeelding 9 hieronder).

5. Kies de startmethode:
   1. Elektrische start: Duw de motorbedieningsschakelaar naar de START (START)-stand totdat de motor start. Zodra de motor start, laat u de schakelaar los; de schakelaar gaat automatisch naar de RUN (WERKEN)-stand (zie afbeelding 10 hieronder).


LET OP
Als u de motorbedieningsschakelaar niet loslaat zodra de motor start, kan dit schade aan de generator veroorzaken. Zet de motorbedieningsschakelaar nooit in de START (START)-stand terwijl de motor draait; dit kan de generator beschadigen.

OPMERKING: Als de motor na 5 seconden niet start, laat u de motorbedieningsschakelaar los. Laat de generator 15 seconden stationair draaien en herhaal vervolgens stap 4. Als de startsnelheid na elke mislukte poging daalt, is de accu mogelijk niet voldoende opgeladen.

OPMERKING: De generator is uitgerust met een functie voor het opladen van de accu. Zodra de motor draait, wordt er via de accukabels een kleine lading aan de accu geleverd en wordt de accu langzaam opgeladen.

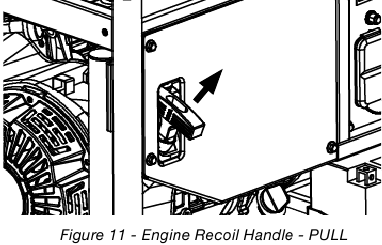

2. Starten met terugslag (alleen WPro8500): Pak de terugslaggreep stevig vast en trek er langzaam aan totdat u meer weerstand voelt. Trek op dit punt snel, terwijl u omhoog en iets van de generator weg trekt (zie afbeelding 11).
   Opmerking: Als de accu leeg of losgekoppeld is, moet u de choke handmatig op "Aan" zetten en naar "Uit" verplaatsen wanneer de motor start.

3. Starten op afstand: Klik op START (STARTEN) op de meegeleverde draadloze sleutelhanger (zie afbeelding 12). Nadat de generator draait, is er een vertraging van 15 seconden voordat de elektrische output beschikbaar is. Als de afstandsbediening niet is gekoppeld, raadpleeg dan de koppelingsprocedure in de bovenstaande sectie.


DE EENHEID STOPPEN

Normale werking
Gebruik tijdens normale werking de volgende stappen om uw generator te stoppen:

1. Verwijder alle aangesloten belastingen van de contactdozen op het bedieningspaneel.
2. Laat de generator "onbelast" draaien om de temperaturen van de motor en de dynamo te verlagen en te stabiliseren.
3. Zet de motorbedieningsschakelaar in de stand OFF (UIT) (zie afbeelding 13).

   OPMERKING Als u van plan bent de generator na gebruik op te slaan, zet u de brandstofafsluiter in de UIT-stand en laat u de brandstof uit de carburateur verbruiken.
4. Om de generator op afstand te stoppen, drukt u gewoon op de STOP (STOP)-knop op de draadloze bediening (zie afbeelding 14). De generator draait nog 15 seconden door terwijl hij een afkoelcyclus doorloopt voordat hij wordt uitgeschakeld.

5. Zet de brandstofafsluiter in de stand OFF (UIT).

In een noodgeval
Als er een noodgeval is en de generator snel moet worden gestopt, zet u de motorbedieningsschakelaar onmiddellijk in de stand OFF (UIT).

ONDERHOUD

VOORDAT U ONDERHOUD AAN DE GENERATOR UITVOERT, LEES DE VEILIGHEIDSSECTIE EN DE VOLGENDE VEILIGHEIDSBERICHTEN.

WAARSCHUWING
Vermijd het per ongeluk starten van de generator tijdens onderhoud door de bougiestekker van de bougie te verwijderen. Voor generatoren met elektrische start koppelt u ook de accukabels los van de accu (koppel eerst de zwarte negatieve (-) kabel los) en plaatst u de kabels uit de buurt van de accupolen om vonkvorming te voorkomen.
Laat hete onderdelen afkoelen tot ze kunnen worden aangeraakt voordat u een onderhoudsprocedure uitvoert.

WAARSCHUWING
Er kan interne druk ontstaan in het carter van de motor terwijl de motor draait. Het verwijderen van de olievuldop/peilstok terwijl de motor heet is, kan ervoor zorgen dat er extreem hete olie uit het carter spuit, wat ernstige brandwonden kan veroorzaken. Laat de motorolie enkele minuten afkoelen voordat u de olievuldop/peilstok verwijdert.

Voer altijd onderhoud uit in een goed geventileerde ruimte. Benzine en benzinedampen zijn extreem ontvlambaar en kunnen onder bepaalde omstandigheden ontbranden.

ONDERHOUDSSCHEMA

WAARSCHUWING
Het niet uitvoeren van periodiek onderhoud of het niet volgen van onderhoudsprocedures kan een storing in de generator veroorzaken en kan leiden tot de dood of ernstig letsel.

LET OP
Periodieke onderhoudsintervallen variëren afhankelijk van de bedrijfsomstandigheden van de generator. Het gebruik van de generator onder zware omstandigheden, zoals aanhoudend hoge belasting, hoge temperaturen of ongewoon natte of stoffige omgevingen, vereist vaker periodiek onderhoud. De intervallen die in het onderhoudsschema worden vermeld, moeten slechts als algemene richtlijn worden beschouwd.

VOORZICHTIG
Vermijd huidcontact met motorolie of benzine. Langdurig huidcontact met motorolie of benzine kan schadelijk zijn. Frequent en langdurig contact met motorolie kan huidkanker veroorzaken. Neem beschermende maatregelen en draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

Het volgen van het onderhoudsschema is belangrijk om de generator in goede staat te houden. Hieronder volgt een samenvatting van de onderhoudspunten per periodiek onderhoudsinterval.

TABEL 1: ONDERHOUDSSCHEMA - UITGEVOERD DOOR DE EIGENAAR

Onderhoudspunt	Voor elk gebruik	Na de eerste 20 uur of de eerste maand van gebruik	Na 50 bedrijfsuren of elke 6 maanden	Na 100 bedrijfsuren of elke 6 maanden	Na 300 bedrijfsuren of elk jaar
Motorolie	Controleer het niveau	Vervangen	Vervangen	-	-
Koelfuncties	Controleren/reinigen	-	-	-	-
Luchtfilter	Controleren	-	Reinigen*	-	Vervangen
Bougie	-	-	-	Controleren/reinigen	Vervangen

*Vaker onderhouden bij gebruik in droge en stoffige omstandigheden

TABEL 2: ONDERHOUDSSCHEMA - UITGEVOERD DOOR EEN ERKEND WESTINGHOUSE-SERVICEPUNT

Onderhoudspunt	Voor elk gebruik	Na de eerste 20 uur of de eerste maand van gebruik	Na 50 bedrijfsuren of elke 6 maanden	Na 100 bedrijfsuren of elke 6 maanden	Na 300 bedrijfsuren of elk jaar
Klepspeling	-	-	-	-	Controleren/afstellen
Brandstoffilter	-	-	-	Controleren/reinigen	-
Stationair toerental	-	-	-	-	Controleren/afstellen

ONDERHOUD MOTOROLIE

Specificatie motorolie

1. Gebruik alleen de motorolie die is gespecificeerd in afbeelding 15.

2. Gebruik alleen 4-takt/cyclus motorolie. GEBRUIK NOOIT 2-TAKT/CYCLUS OLIE. Synthetische olie is een aanvaardbaar alternatief voor conventionele olie.

MOTOROLIE CONTROLEREN

LET OP
Zorg altijd voor het juiste motoroliepeil. Het niet handhaven van het juiste motoroliepeil kan leiden tot ernstige schade aan de motor en/of de levensduur van de motor verkorten. Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan versnelde slijtage veroorzaken en/of de levensduur van de motor verkorten.

Het motoroliepeil moet voor elk gebruik worden gecontroleerd.

1. Bedien of onderhoud de generator altijd op een vlakke ondergrond.
2. Stop de motor als deze draait.
3. Laat de motor enkele minuten staan en afkoelen (zorg ervoor dat de carterdruk gelijk is).
4. Maak met een vochtige doek de omgeving rond de olievuldop/peilstok schoon.
5. Verwijder de olievuldop/peilstok (zie afbeelding 16 hieronder).

6. Controleer het oliepeil: verwijder bij het controleren van de motorolie de olievuldop/peilstok en veeg deze schoon. Draai de olievuldop/peilstok helemaal terug en verwijder deze vervolgens om het oliepeil op de olievuldop/peilstok te controleren.
   • Aanvaardbaar oliepeil – Olie is zichtbaar op de arceringen tussen de H- en L-lijn op de olievuldop/peilstok (zie afbeelding 17).

   • Laag oliepeil – Olie bevindt zich onder de L-lijn op de olievuldop/peilstok.

MOTOROLIE BIJVULLEN

1. Bedien of onderhoud de generator altijd op een vlakke ondergrond.
2. Stop de motor als deze draait.
3. Laat de motor enkele minuten staan en afkoelen (zorg ervoor dat de carterdruk gelijk is).
4. Maak de omgeving rond de olievuldop/peilstok grondig schoon.
5. Verwijder de olievuldop/peilstok en veeg deze schoon.
6. Selecteer de juiste motorolie zoals gespecificeerd in afbeelding 15.
7. Voeg langzaam motorolie toe aan de motor met behulp van de meegeleverde trechter en slang. Stop regelmatig om het niveau te controleren om overvulling te voorkomen.
8. Blijf olie toevoegen totdat de olie op het juiste niveau is. Zie afbeelding 17.

MOTOROLIE VERVERSEN

1. Stop de motor.
2. Laat de motor enkele minuten staan en afkoelen (zorg ervoor dat de carterdruk gelijk is).
3. Plaats een olieopvangbak (of een geschikte container) onder de olieaftapplug (zie afbeelding 18).
4. Maak met een vochtige doek de omgeving rond de olieaftapplug grondig schoon.
5. Verwijder de olieaftapplug (zie afbeelding 18). Plaats de olieaftapplug na verwijdering op een schone ondergrond.
6. Laat de olie volledig weglopen.
7. Plaats de olieaftapplug terug.
8. Vul het carter met olie volgens de stappen die worden beschreven in Motorolie bijvullen.

LET OP
Gooi gebruikte motorolie nooit weg door de olie in een riool, op de grond of in grondwater of waterwegen te dumpen. Wees altijd milieubewust. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

LUCHTFILTERONDERHOUD

WAARSCHUWING
Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk schoonmaakmiddel om het luchtfilter te reinigen.

Het luchtfilter reinigen
Het luchtfilter moet na elke 50 bedrijfsuren of 3 maanden worden gereinigd (deze frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Schakel de generator uit en laat deze enkele minuten afkoelen als deze draait.
2. Verplaats de generator naar een vlakke, horizontale ondergrond.

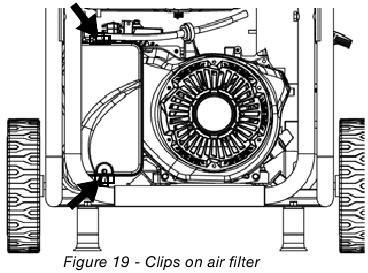

3. Maak de klemmen aan de boven- en onderkant van de luchtfilterafdekking los (Afbeelding 19).

4. Verwijder de zwarte grove luchtfilters.
5. Was de schuimluchtfilterelementen door de elementen onder te dompelen in een oplossing van huishoudelijk schoonmaakmiddel en warm water. Knijp langzaam in het schuim om het grondig te reinigen.

LET OP
Draai of scheur het schuimluchtfilterelement NOOIT tijdens het reinigen of drogen. Pas alleen een langzame maar stevige knijpbeweging toe.

6. Spoel af in schoon water door de luchtfilterelementen in vers water onder te dompelen en een langzame knijpbeweging toe te passen

LET OP
Gooi de zeepreinigingsoplossing die is gebruikt om het luchtfilter te reinigen nooit weg door de oplossing in een riool, op de grond of in grondwater of waterwegen te gieten. Handel altijd op een milieubewuste manier. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

7. Gooi de gebruikte zeepreinigingsoplossing op de juiste manier weg.
8. Droog de luchtfilterelementen door opnieuw een langzame, stevige knijpbeweging toe te passen.
9. Zodra de luchtfilters droog zijn, smeert u de luchtfilters in met schone motorolie (zie Afbeelding 20 hieronder).

10. Knijp de filters uit om overtollige olie te verwijderen.
11. Plaats de filters terug in het apparaat. Als er twee filters zijn, zorg er dan voor dat het grijze (fijne) luchtfilter er eerst in gaat, gevolgd door het zwarte (grove) luchtfilter aan de buitenkant.
12. Plaats de luchtfilterafdekking en zet de luchtfiltereenheid vast.

BOUGIE-ONDERHOUD

De bougie moet na elke 100 bedrijfsuren of 6 maanden worden gecontroleerd en gereinigd en moet na 300 bedrijfsuren of elk jaar worden vervangen.

1. Stop de generator en laat deze enkele minuten afkoelen als deze draait.
2. Verplaats de generator naar een vlakke, horizontale ondergrond.

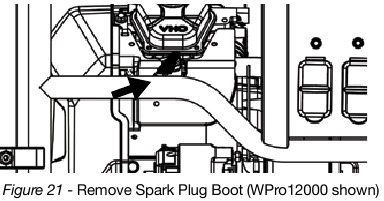

3. Verwijder de bougiekabel door de plastic bougiekabelgreep stevig recht van de motor weg te trekken (zie Afbeelding 21).


LET OP
Oefen nooit zijdelingse druk uit op de bougie of beweeg de bougie zijwaarts bij het verwijderen van de bougie. Het uitoefenen van zijdelingse druk of het zijwaarts bewegen van de bougie kan de bougiekabel beschadigen en barsten.

4. Reinig het gebied rond de bougie.
5. Gebruik de meegeleverde bougiedopsleutel van 13/16" om de bougie uit de cilinderkop te verwijderen.
6. Plaats een schone doek over de opening die is ontstaan door het verwijderen van de bougie om ervoor te zorgen dat er geen vuil in de verbrandingskamer kan komen.
   Inspecteer de bougie op:
   • Gebarsten of afgebroken isolator
   • Overmatige slijtage
   • Bougieafstand (de acceptabele limiet van 0,027–0,032 inch [0,60–0,80 mm]) (zie Afbeelding 22).


LET OP
Gebruik bij onderhoud alleen de aanbevolen bougies. De fabrikant is niet verantwoordelijk voor motorschade bij gebruik van bougies die niet door de fabrikant worden aanbevolen.

7. Installeer de bougie door zorgvuldig de onderstaande stappen te volgen:
   1. Plaats de bougie voorzichtig terug in de cilinderkop. Draai de bougie met de hand vast totdat deze vastzit.
   2. Gebruik de meegeleverde bougiedopsleutel van 13/16" en draai de bougie vast om ervoor te zorgen dat deze volledig vastzit.
   3. Plaats de bougiekabel terug en zorg ervoor dat de kabel volledig op de punt van de bougie zit.

Aanbevolen bougievervanging:
AC Delco: 4EXLS
Autolite: 52
Champion: N9YC
Bosch: W7DC
Torch: F7TC

DE KLEPSPJELLING CONTROLEREN EN AFSTELLEN

VOORZICHTIG
Het controleren en afstellen van de klepspeling moet worden uitgevoerd wanneer de motor koud is.

1. Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) van de compressieslag. Als u door het bougiegat kijkt, moet de zuiger zich bovenaan bevinden.
4. Beide tuimelaars moeten los zitten bij BDP op de compressieslag. Als dit niet het geval is, draait u de motor 360°.
5. Steek een voelermaat tussen de tuimelaar en de stoterstang en controleer de speling (zie Afbeelding 23). Zie de tabel hieronder voor de specificaties van de klepspeling

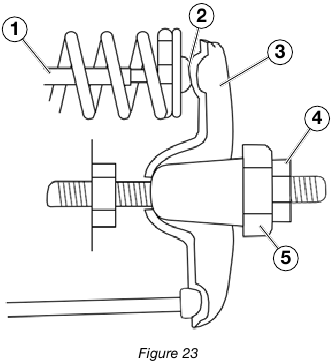

   1. Stoterstang,
   2. Voelermaatgebied
   3. Tuimelaar,
   4. Borgmoer,
   5. Stelmoer

WPro8500 en WPro12000 standaard klepspeling
	Inlaatklep	Uitlaatklep
Klepspeling	0,0031 ± 0,0047 inch (0,08 ± 0,12 mm)	0,0051 ± 0,0066 inch (0,13 ± 0,17 mm)
Boutkoppel	8-12 N.m	8-12 N.m

6. Als een aanpassing vereist is, houdt u de stelmoer vast en draait u de borgmoer los.
7. Draai de stelmoer om de juiste klepspeling te verkrijgen. Wanneer de klepspeling correct is, houdt u de stelmoer vast en draait u de borgmoer vast tot 106 in-lb (12 N•m).
8. Controleer de klepspeling opnieuw na het vastdraaien van de borgmoer.
9. Voer deze procedure uit voor zowel de inlaat- als de uitlaatklep.
10. Plaats het tuimelaardeksel, de pakking en de bougie terug.

BATTERIJSERVICE

Om ervoor te zorgen dat de batterij opgeladen blijft, moet de generator elke 2 tot 3 maanden worden gestart en minimaal 15 minuten draaien, of er moet een oplader op de generator worden aangesloten en de generator moet een nacht worden opgeladen. Zorg ervoor dat de motorbedieningsschakelaar in de stand "RUN" (DRAAIEN) staat tijdens het opladen. Steek het snoer van de oplader in de oplaadpoort op de generator. Steek de oplader in een 110/120 volt AC-stopcontact.

De batterij vervangen

1. Verwijder de bougiekabel van de bougie.
2. Maak de bouten op de batterijhouderplaat los en verwijder ze, en zwenk de plaat naar buiten.
3. Kantel de batterij iets naar voren om toegang te krijgen tot de batterijkabels.
4. Koppel eerst de zwarte negatieve (-) batterijkabel los van de batterij.
5. Koppel vervolgens de rode positieve (+) batterijkabel los en verwijder de batterij.

LET OP
Gooi de gebruikte batterij op de juiste manier weg volgens de richtlijnen van uw lokale of nationale overheid.

6. Plaats de nieuwe batterij in het generatorframe.
7. Sluit eerst de rode positieve (+) batterijkabel aan op de batterij.
8. Sluit vervolgens de zwarte negatieve (-) batterijkabel aan op de batterij.
9. Plaats de batterijhouderplaat terug met behulp van de moeren die in stap 2 zijn verwijderd.
10. Plaats de bougiekabel op de bougie.

Zie hieronder de batterijspecificatie bij het vervangen van de batterij.

Model	WPro8500
Westinghouse-onderdeelnummer	100557
Batterijmodel voor de aftermarket	YT9A
Volt	12
Ampère-uur	9
Afmetingen	5 5/16 inch bij 3 inch bij 5 3/8 inch
Model	WPro12000
Westinghouse-onderdeelnummer	100639
Batterijmodel voor de aftermarket	YT51913-22
Volt	12 V
Ampère-uur	20
Afmetingen	7 1/8 inch bij 3 inch x 6 9/16 inch

HET PRODUCT REINIGEN

Het is belangrijk om de generator voor elk gebruik te inspecteren en schoon te maken.

Alle luchtinlaat- en uitlaatpoorten van de motor reinigen – Zorg ervoor dat alle luchtinlaat- en uitlaatpoorten van de motor schoon zijn en vrij van vuil en resten, zodat de motor niet heet wordt.

Alle koelribben van de motor reinigen – Gebruik een vochtige doek en een borstel om al het vuil op of rond de koelribben van de motor los te maken en te verwijderen.

Alle koelluchtinlaat- en uitlaatpoorten van de alternator reinigen – Zorg ervoor dat de koelluchtinlaat- en uitlaatpoorten van de alternator vrij zijn van vuil en obstructies. Gebruik een stofzuiger om vuil en resten te verwijderen die vastzitten in de koelluchtinlaat- en uitlaatpoorten.

Algemene reiniging van de generator – Gebruik een vochtige doek om alle resterende oppervlakken te reinigen.

HET PRODUCT OPSLAAN

WAARSCHUWING
Sla een generator met brandstof in de tank nooit binnenshuis op of in een slecht geventileerde ruimte waar de dampen in contact kunnen komen met een ontstekingsbron zoals:

1. waakvlam van een fornuis, boiler, wasdroger of een ander gastoestel; of
2. vonk van een elektrisch apparaat.

LET OP
Benzine die slechts 60 dagen wordt bewaard, kan slecht worden, waardoor gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaan. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor een motor na een langere opslagperiode niet meer start.

Er moet goed worden gezorgd voor de voorbereiding van de generator voor elke opslag.

1. Zorg ervoor dat de Engine Switch (motorschakelaar) op OFF (uit) staat, zodat de generator geen stroom van de batterij verbruikt.
2. Reinig de generator.
3. Tap zoveel mogelijk alle benzine uit de brandstoftank.
4. Start met de brandstofafsluiter open de motor en laat de generator draaien totdat alle resterende benzine in de brandstofleidingen en carburateur is verbruikt en de motor uitschakelt.
5. Sluit de brandstofafsluiter.
6. Vervang de olie (zie Motorolie vervangen).
7. Verwijder de bougie (zie Bougie-onderhoud) en doe ongeveer 1 eetlepel olie in de bougie-opening. Plaats een schone doek over de bougie-opening en trek langzaam aan de spoelhandgreep zodat de motor een paar keer ronddraait. Dit verdeelt de olie en beschermt de cilindervoering tegen corrosie tijdens opslag.
8. Vervang de bougie (zie Bougie-onderhoud).
9. Verplaats de generator naar een schone, droge plaats voor opslag.

PROBLEEMOPLOSSING

WAARSCHUWING
Voordat de eigenaar of servicemonteur probeert de generator te onderhouden of problemen op te lossen, moet hij eerst de gebruikershandleiding lezen en alle veiligheidsinstructies begrijpen en opvolgen. Het niet opvolgen van alle instructies kan leiden tot omstandigheden die kunnen leiden tot het ongeldig worden van de EPA-certificering of de productgarantie, ernstig persoonlijk letsel, materiële schade of zelfs de dood.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Motor draait, maar geen elektrische output	Stroomonderbrekers zijn geactiveerd.	Reset de stroomonderbrekers en controleer op overbelasting.
	De stekker van het netsnoer is niet volledig in het stopcontact van de generator gestoken.	Controleer of de stekker stevig in het stopcontact van de generator is gestoken. Als u het 240V-stopcontact gebruikt, zorg er dan voor dat de stekker 1/4 slag met de klok mee wordt gedraaid.
	Defect of beschadigd netsnoer	Vervang het netsnoer.
	Defect of beschadigd elektrisch apparaat	Probeer een goed werkend apparaat aan te sluiten om te controleren of de generator elektrische stroom produceert.
	GFCI-stopcontact is geactiveerd	Zet de GFCI-schakelaar in de werkstand.
	Als het proberen van 1-5 hierboven het probleem niet oplost, kan de oorzaak een fout in de generator zijn.	Breng de generator naar uw dichtstbijzijnde erkende servicepunt.
De motor start niet of blijft niet draaien tijdens het starten.	De brandstofafsluiter staat in de OFF-stand.	Zet de brandstofafsluiter in de ON-stand.
	De generator heeft geen benzine meer.	Voeg benzine toe aan de generator.
	De brandstoftoevoer is verstopt.	Inspecteer en reinig de brandstoftoevoerkanalen.
	De startaccu heeft mogelijk onvoldoende lading	Alleen bij modellen met elektrische start. Controleer de accu-output en laad de accu indien nodig op.
	Vervuild luchtfilter	Controleer en reinig het luchtfilter.
	De uitschakelaar voor een laag oliepeil voorkomt dat de unit start.	Controleer het oliepeil en vul indien nodig olie bij.
	De bougiestekker is niet volledig in contact met de bougiepunt.	Druk stevig op de bougiestekker om ervoor te zorgen dat de stekker volledig is aangesloten.
	De bougie is defect.	Verwijder en controleer de bougie. Vervang indien defect.
	Oude brandstof	Tap de brandstof af en vervang deze door verse brandstof.
	Als het proberen van 1-9 hierboven het probleem niet oplost, kan de oorzaak een fout in de generator zijn.	Breng de generator naar uw dichtstbijzijnde erkende servicepunt.
Afstandsstartsysteem werkt niet	Batterij in de afstandsstart-sleutelhanger is bijna leeg	Vervang de batterijen in de sleutelhanger.
	Het bereik van de afstandsstart-sleutelhanger wordt overschreden	Ga dichter naar de generator. Mag niet meer dan 30 meter (100 ft) zijn.
	Afstandsstart-sleutelhanger is niet geprogrammeerd op de generator	Programmeer de sleutelhanger op de generator.
De unit stopt plotseling met draaien	Generator heeft geen brandstof meer.	Controleer het brandstofniveau. Vul indien nodig brandstof bij.
	De uitschakelaar voor een laag oliepeil heeft de motor gestopt.	Controleer het oliepeil en vul indien nodig olie bij.
	Te veel belasting	Start de generator opnieuw en verminder de belasting.
	Als het proberen van 1-3 hierboven het probleem niet oplost, kan de oorzaak een fout in de generator zijn.	Breng de generator naar uw dichtstbijzijnde erkende servicepunt.
Motor loopt onregelmatig/houdt geen stabiel toerental aan	Vervuild luchtfilter	Reinig het luchtfilter.
	Toegepaste belastingen schakelen mogelijk aan en uit	Naarmate toegepaste belastingen cyclisch aan- en uitschakelen, kunnen er veranderingen in het motortoerental optreden; dit is een normale toestand.
	Als het proberen van 1-2 hierboven het probleem niet oplost, kan de oorzaak een fout in de generator zijn	Breng de generator naar uw dichtstbijzijnde erkende servicepunt.

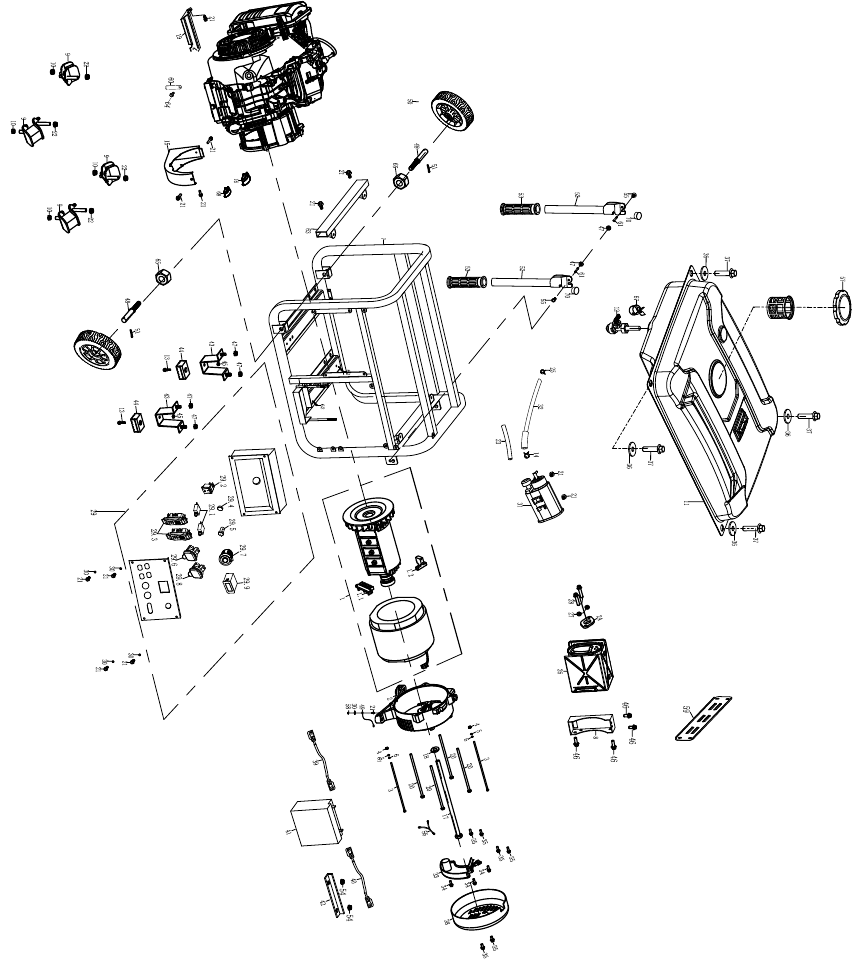

WPro8500 EXPLOSIETEKENING

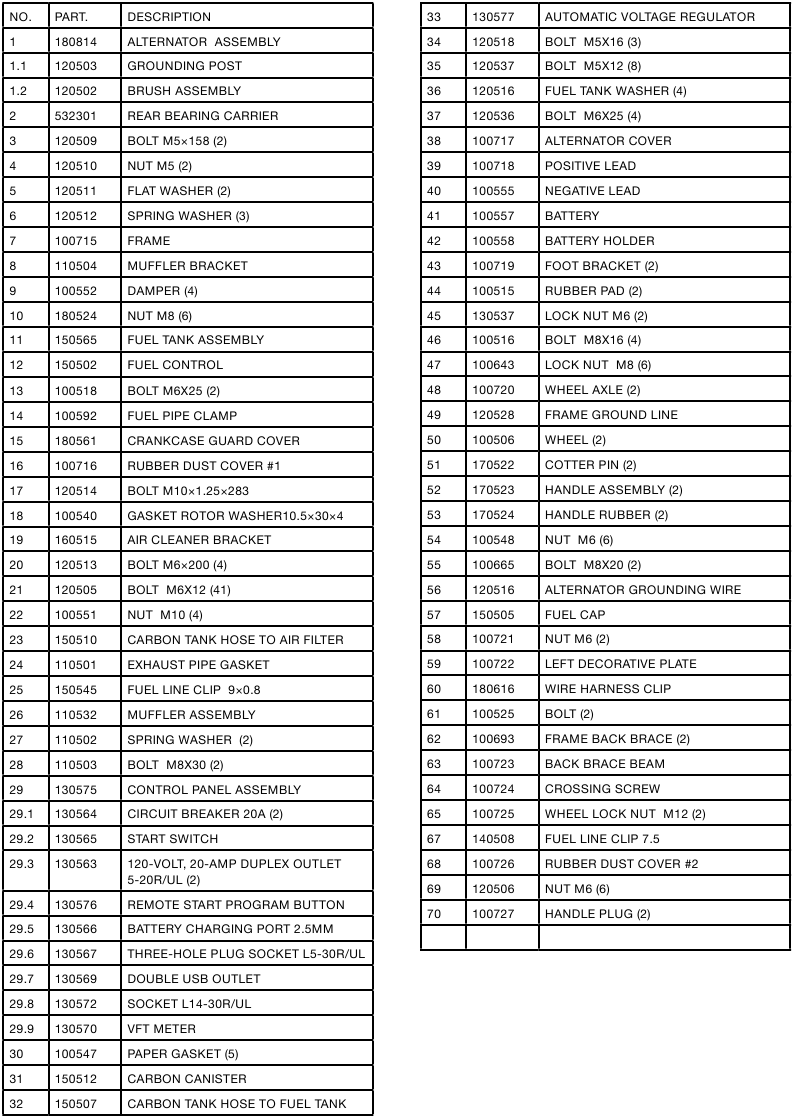

WPro8500 EXPLOSIETEKENING ONDERDEELNUMMERS

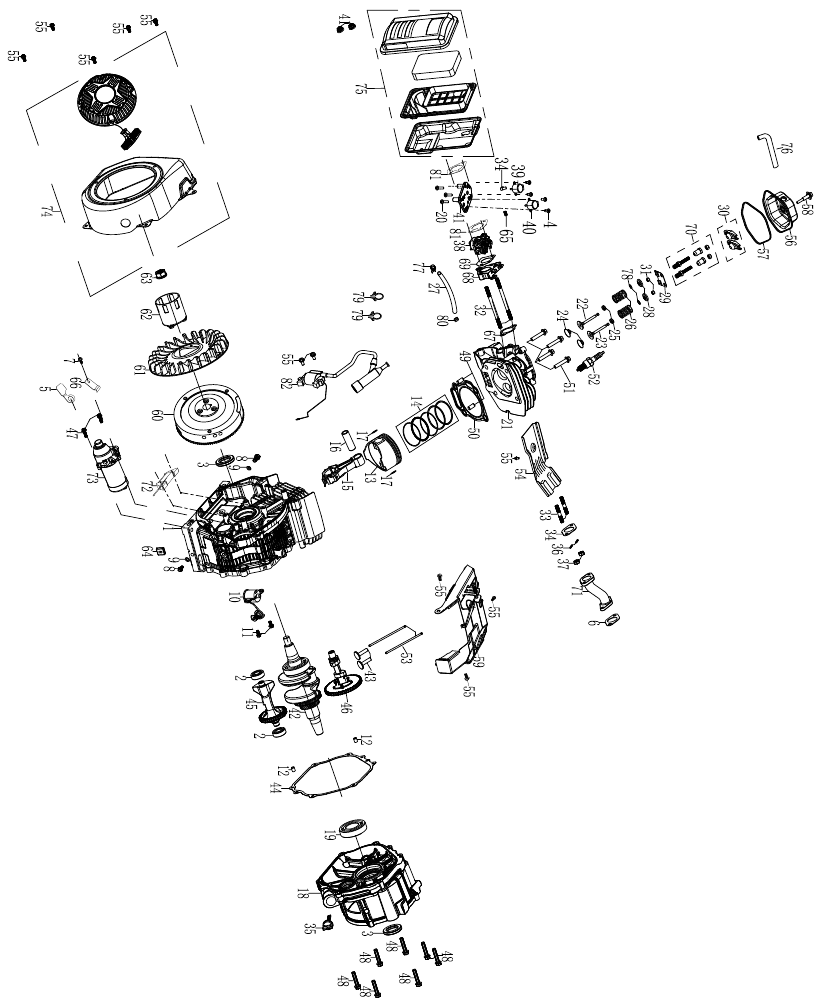

WPro8500 MOTOROVERZICHT

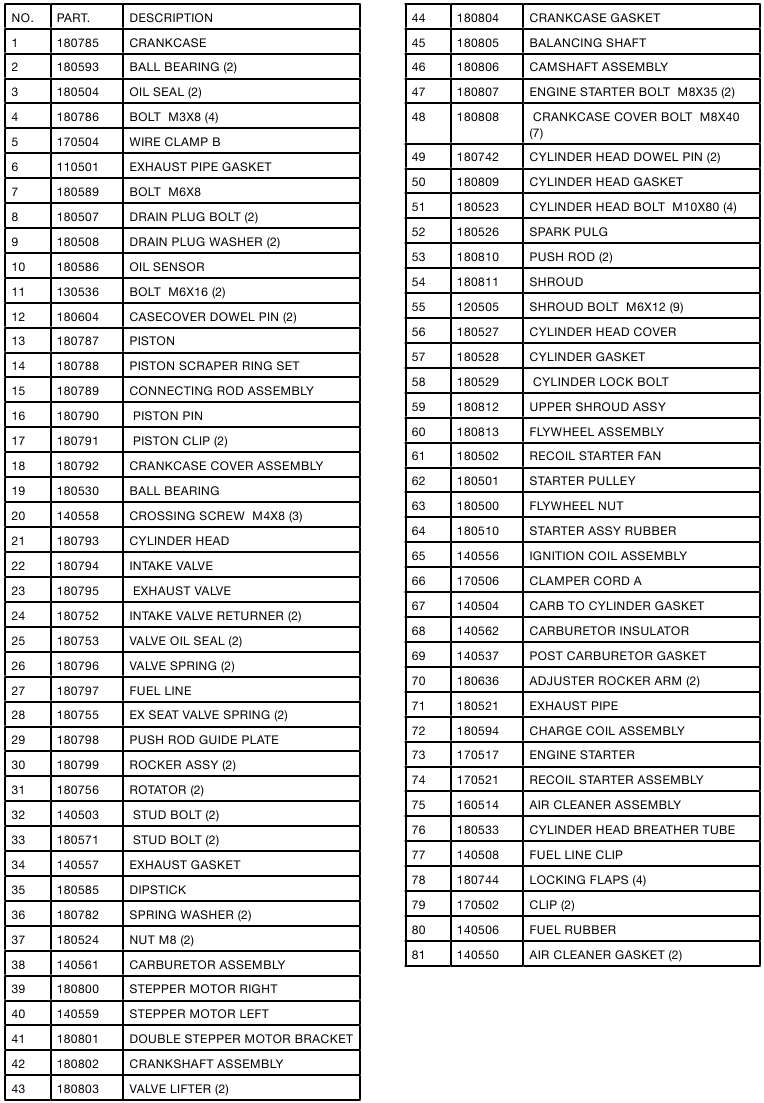

WPro8500 MOTOROVERZICHT ONDERDEELNUMMERS

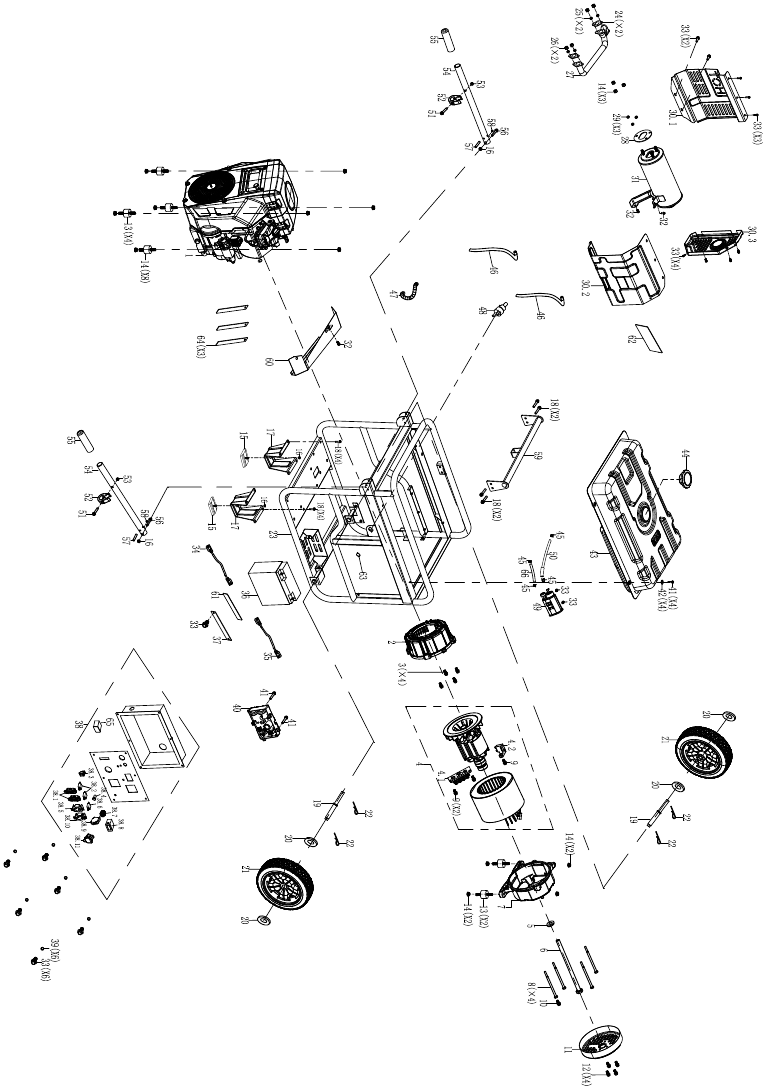

WPro12000 EXPLOSIETEKENING

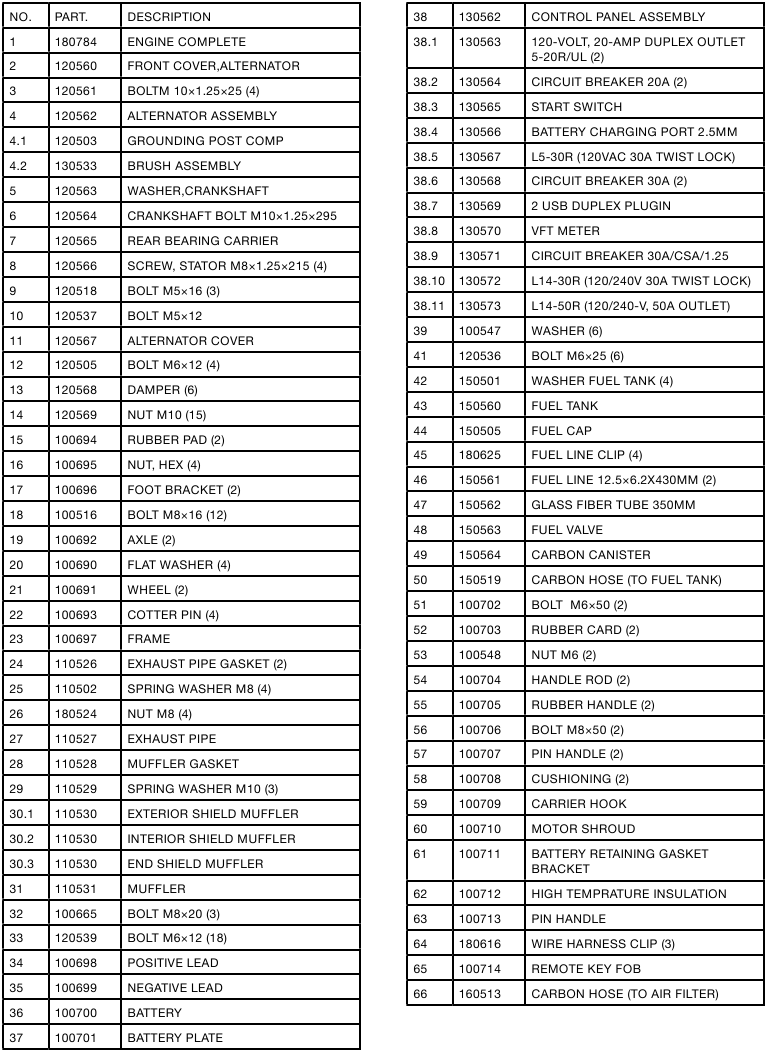

WPro12000 EXPLOSIETEKENING ONDERDEELNUMMERS

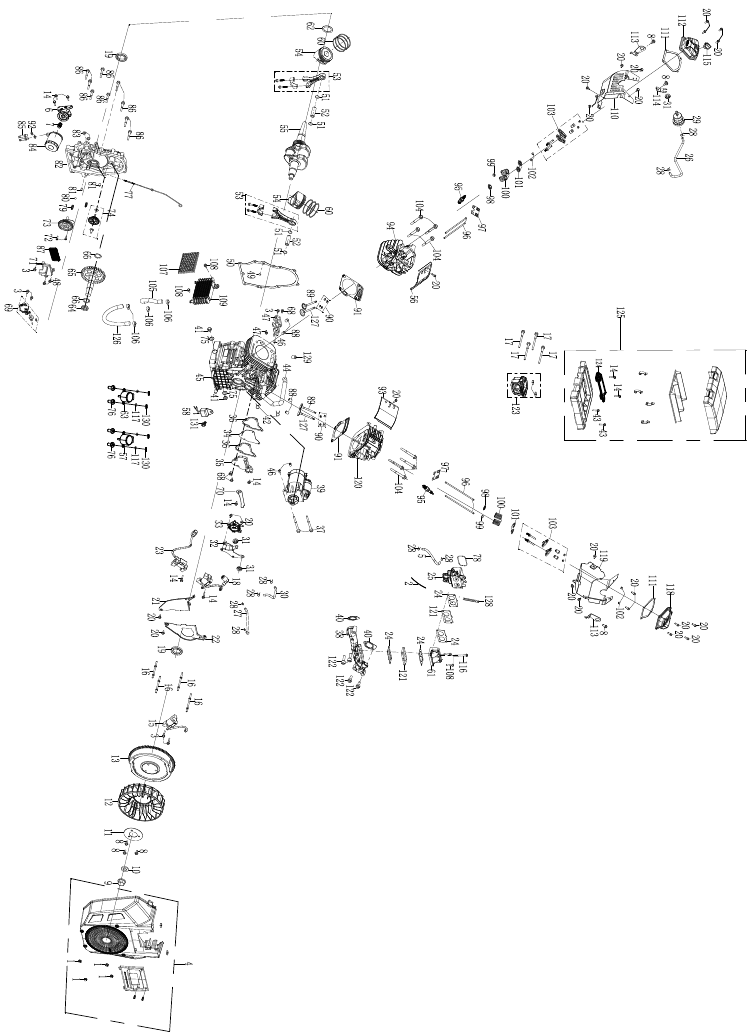

WPro12000 MOTOROVERZICHT

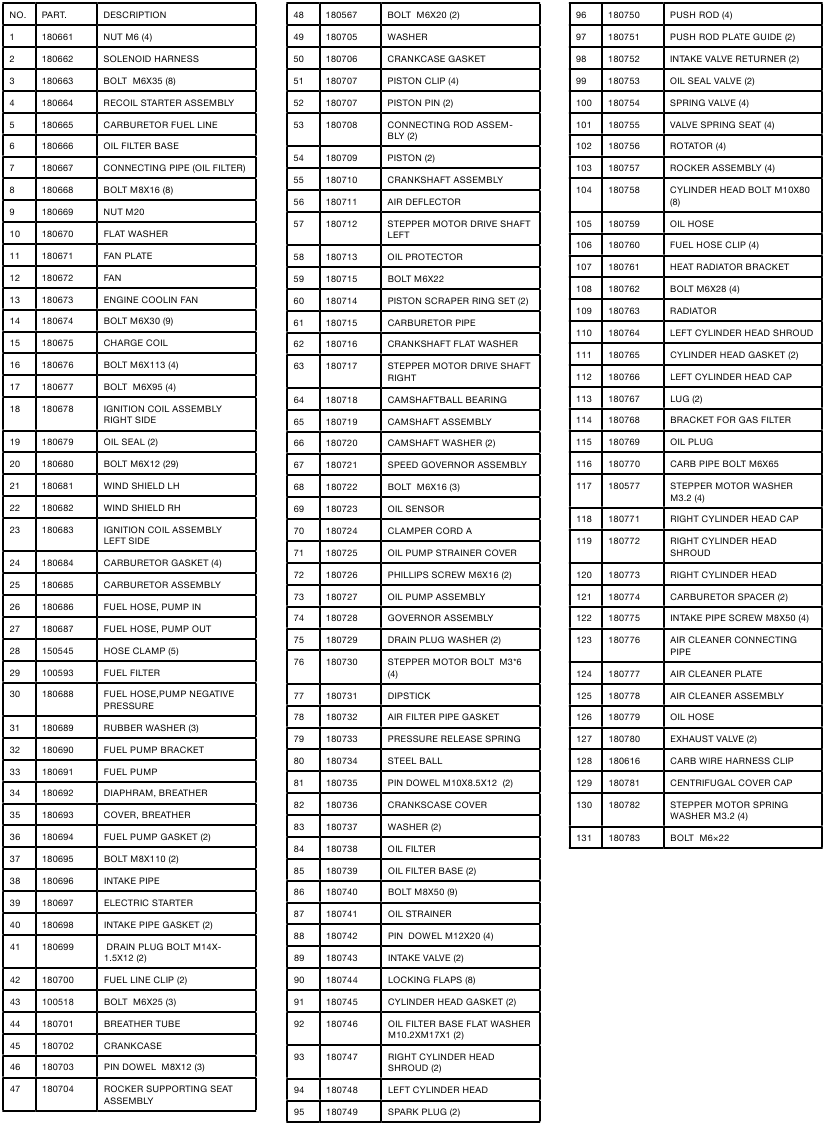

WPro12000 MOTOROVERZICHT ONDERDEELNUMMERS

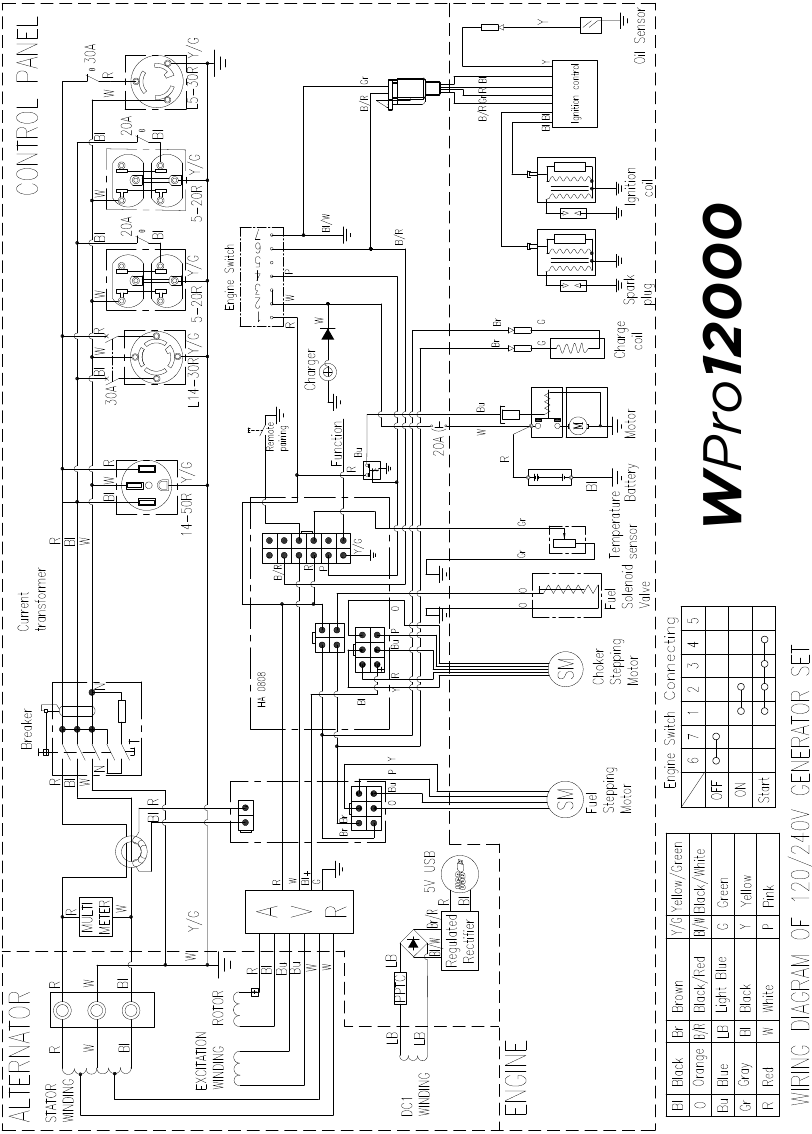

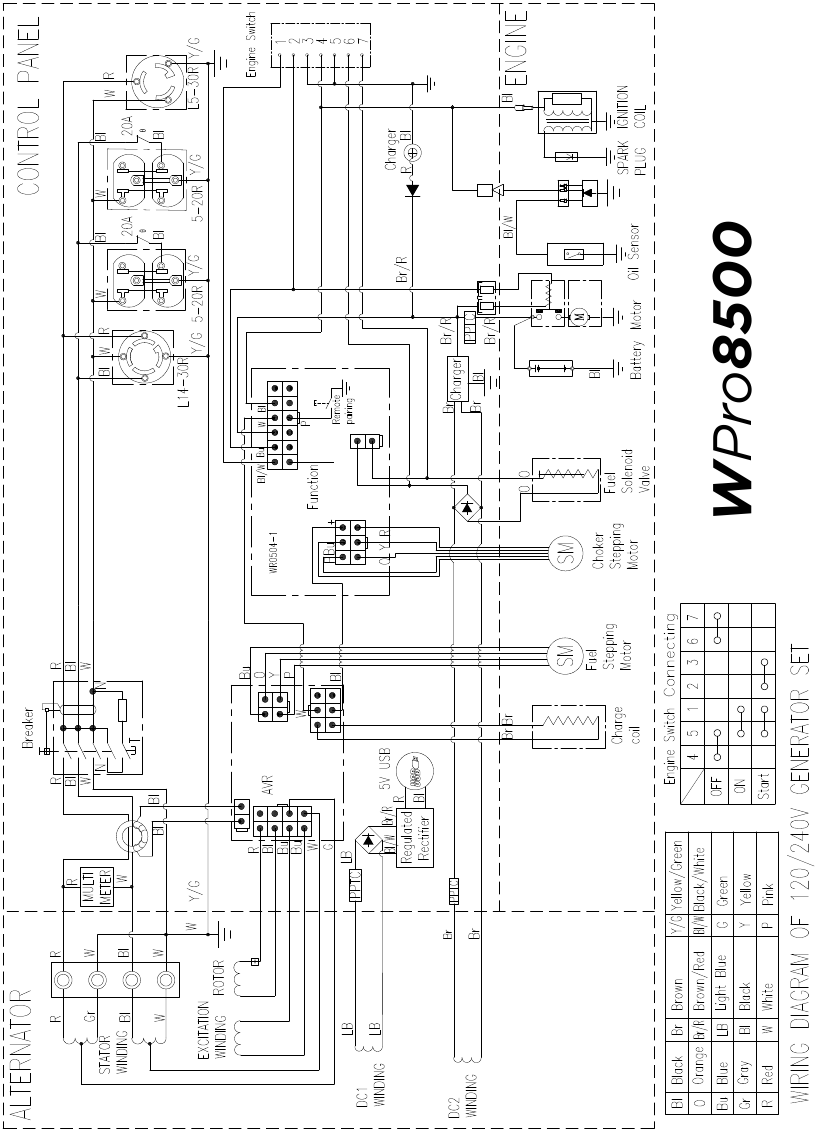

SCHEMA

WPro8500

WPro12000

WestinghousePortablePower.com
Servicelijn: (855) 944-3571
777 Manor Park Drive
Columbus, OH 43228

Referenties

• Garantie registratie | Westinghouse Outdoor Equipment
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WPro8500, WPro12000 - Handleiding draagbare generator

Beschikbare talen
