be quiet! Dark Base 700 - Handleiding pc-behuizingen

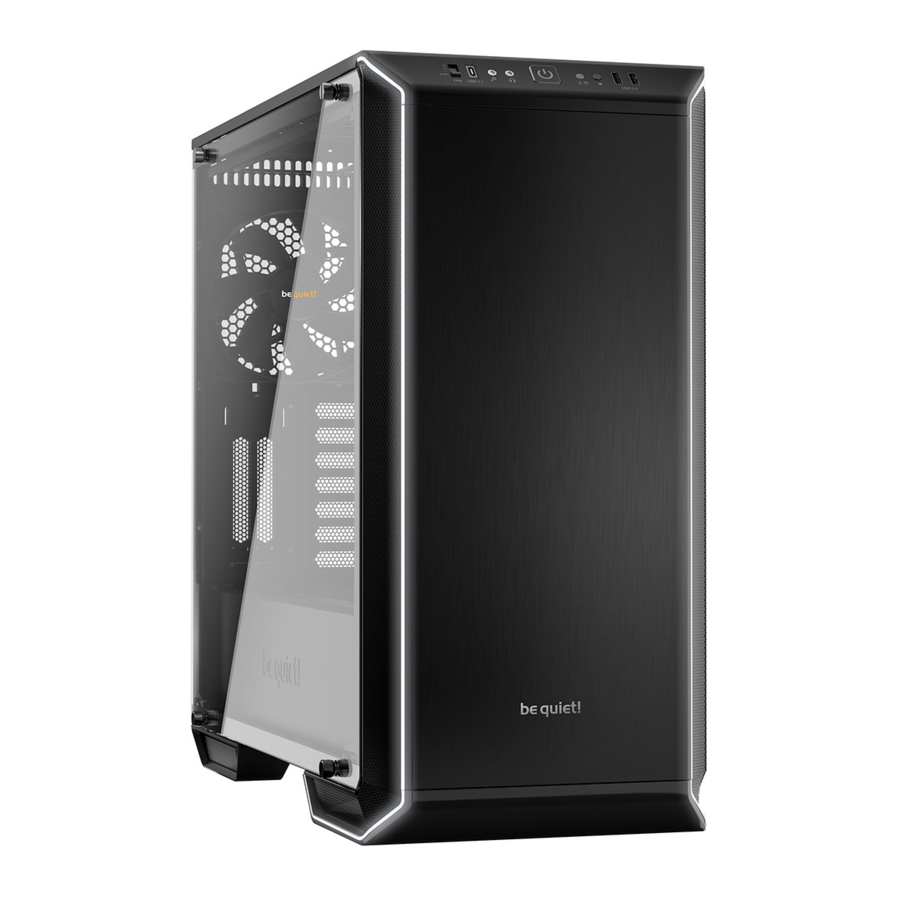

be quiet! Dark Base 700 pc-behuizing

SPECIFICATIES

Afmetingen (B x H x D in mm) 241 x 519 x 544
Type behuizing Midi-tower
Materiaal 0,7 – 0,8 mm SECC-staal, 0,8 – 1,2 mm aluminium, ABS-kunststof, 4 mm gehard glas
Ondersteuning moederbord E-ATX (30,5 x 27,5 cm), ATX, M-ATX, Mini-ITX
I/O-poorten voorkant 2x USB 3.0, 1x USB 3.1 Type C, HD-audio (microfoon- + hoofdtelefoonaansluitingen), RGB-bedieningsschakelaar, 4-staps ventilatorregelaar
Ventilatorsnelheidsregelaar 6x 4-pins, stappenregelaar, PWM-hub
Max. hoogte koeler (mm) 180
Max. lengte grafische kaart (mm) 286 / 430 (zonder HDD-kooi)
Lengte PSU (mm) 150 - 285
PCI-sleuven 7 + 2
3,5"-sleuf 7
2,5"-sleuf 3 + 6
Koelventilatoren (mm) / (rpm) Voorkant: 1x SilentWings® 3 140 mm / 1.600 Achterkant: 1x SilentWings® 3 140 mm / 1.600
Optionele koelventilatoren Voorkant: 2x 140/120
Bovenkant: 3x 140/120
PSU-afdekking: 1x 140/120
Onderkant: 1x 140/120
Radiatorondersteuning (mm) Voorkant: 120, 140, 240, 280, 360
Bovenkant: 120, 240, 360
Achterkant: 120, 140
Extra functies Schakelbare multi-mode, multi-color RGB LED-verlichting aan de voorkant (wit, rood, groen, blauw, oranje, paars), ondersteuning van LED-bediening moederbord

INHOUD

Afbeeldingen Naam onderdeel Aantal Gebruik
HDD-kooi 1 Voor het installeren van een extra HDD of nog twee extra SSD's
HDD-ontkoppelingsrubbers 4 Voor het installeren van een extra HDD-sleuf
HDD 6#32 schroeven 12 HDD-montage
M3-schroeven 20 SSD-montage
Schroeven 6#32 8 Moederbordmontage
Ventilator 6#32 28 mm schroeven 4 Montage ventilator onderkant
Kabelbinder 6 Kabelbeheer

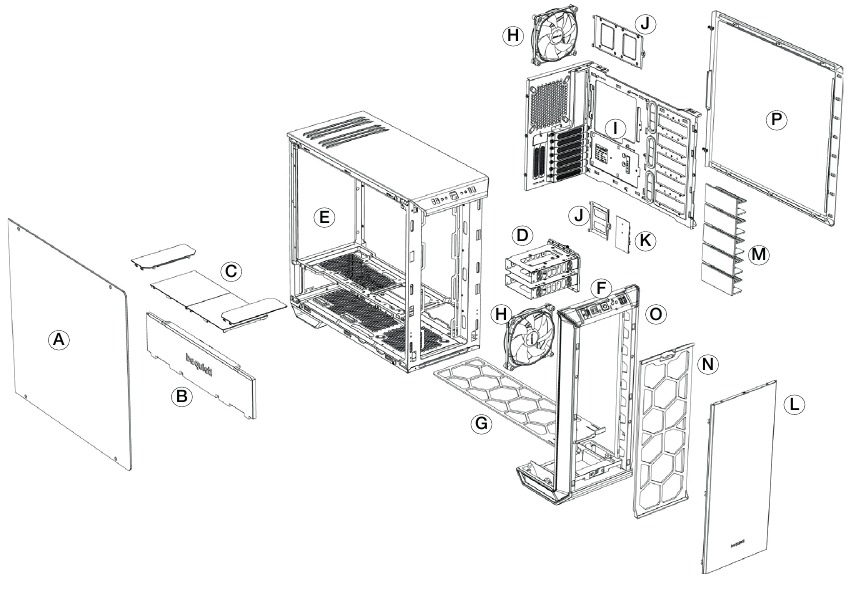

UITGEKLAPTE WEERGAVE & BESCHRIJVING VAN ONDERDELEN

UITGEKLAPTE WEERGAVE & BESCHRIJVING VAN ONDERDELEN

A Raam van gehard glas I Moederbordlade
B Voorste afdekking PSU-afdekking J SSD-lade
C Bovenste afdekking PSU-afdekking K PCB ventilator- en LED-regelaar
D HDD-sleuven L Externe voorste afdekking
E Behuizing M Afdekking HDD-sleuf
F I/O-paneel voorkant N Luchtfilter voorkant
G Luchtfilter onderkant O Voorpaneel
H SilentWings® 3 ventilator P Zijpaneel

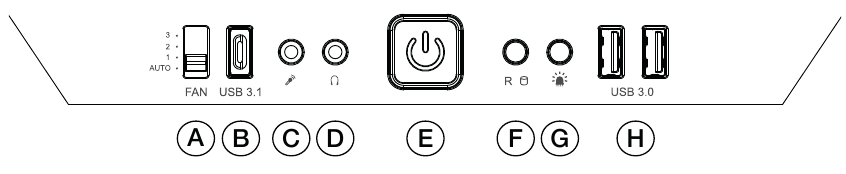

I/O- EN MEDIA-POORTEN VOORKANT

I/O- EN MEDIA-POORTEN VOORKANT

A Schakelaar ventilatorregelaar E Aan/uitknop
B USB 3.1 Type C F HDD-LED / Reset
C Microfoon G LED-schakelaar
D Hoofdtelefoon H USB 3.0

I/O-POORTEN

De meegeleverde I/O-poorten aan de voorkant vereisen verbindingen met uw moederbord. Raadpleeg de handleiding van uw moederbord voor informatie over pintoewijzingen en contactdozen.

HD-audio (hoofdtelefoonaansluiting/microfoonaansluiting)
HD-audio
Zoek de HD-audiopinnen op uw moederbord en bevestig de HD-audiokabels aan de aangewezen contactdozen.

USB 3.1 Type C
USB 3.1 Type C
Zoek de USB 3.1 Type C-pinnen en bevestig de USB 3.1 Type C-kabels aan de aangewezen contactdozen.

USB 3.0
USB 3.0
Zoek de USB 3.0-pinnen op uw moederbord en bevestig de USB 3.0-kabels aan de aangewezen contactdozen.

Aan/uit-schakelaar, aan/uit-LED, schijf-LED, resetknop
Aan/uit-schakelaar, aan/uit-LED, schijf-LED, resetknop
De stekkers op de afbeelding verbinden de aan/uit-schakelaar en LED-lampen van de behuizing met uw moederbord. Let erop dat u de juiste polariteit in acht neemt met de LED's.

PCB-PANEEL / POORTEN

PCB-PANEEL / POORTEN

A 4-pins PWM-connector naar moederbord
B 4-pins PWM-connector naar ventilator
C LED-connector naar moederbord
D LED-uitgang voor extra externe LED's
E Aansluitstekker voor de LED's aan de voorkant
F SATA-stroomaansluiting
G Poorten voor stekker ventilatorsnelheidsregelaar en LED-schakelaar op I/O-paneel voorkant
H Schakelaar voor het kiezen tussen stille en prestatie modus

Let op: Om een goede werking van de ventilatorregeling en de LED-verlichting te garanderen, moet u ervoor zorgen dat kabel F is aangesloten op de voeding.

VENTILATORREGELAAR

 VENTILATORREGELAAR
De ventilatorregelaar heeft twee werkingsmodi.

  1. Automatische werking
    In deze modus wordt het PWM-signaal van het moederbord gebruikt en kunnen de snelheden van alle aangesloten PWM-ventilatoren automatisch door het moederbord worden aangepast. De schuifregelaar voor de ventilatorsnelheid moet in dit geval op zijn beginpositie "AUTO" (AUTO) worden gezet.
    Om de automatische PWM-regeling van de ventilatoren te kunnen gebruiken, moet de kabel "A" van het PCB-paneel worden aangesloten op de PWM-connector van uw moederbord. Zonder zo'n verbinding is het alleen mogelijk om de snelheden van aangesloten ventilatoren handmatig te regelen.
  2. Handmatige regeling
    Wanneer de schuifregelaar voor de ventilatorsnelheid omhoog wordt bewogen vanuit de beginpositie "AUTO" (AUTO), wordt het PWM-signaal genegeerd en kan de ventilatorsnelheid handmatig worden ingesteld op een van de drie constante snelheden.
    In totaal is het mogelijk om zes PWM-ventilatoren aan te sluiten op de PCB van de ventilatorregelaar. Deze zes aansluitingen zijn onderverdeeld in twee kanalen (rechts en links), elk met drie aansluitingen. Door bediening van schakelaar "H" op de PCB kunnen deze kanalen onafhankelijk van elkaar worden geschakeld tussen "Silence" (Stil) en "Performance" (Prestatie) modus. De tempofactoren van de hier aangesloten PWM-ventilatoren worden bepaald zoals hieronder uiteengezet volgens de instelling van de I/O-ventilatorschakelaar aan de voorkant.

Prestatie modus

In combinatie met de I/O-schakelaar voorkant

50% | 800 rpm* (positie 1)

70% | 1.120 rpm* (positie 2)

100% | 1.600 rpm* (positie 3)

Stille modus

In combinatie met de I/O-schakelaar voorkant

25% | 400 rpm* (positie 1)

45% | 640 rpm* (positie 2)

65% | 1.040 rpm* (positie 3)

*met SilentWings® 3 1.600 rpm

Wanneer de schuifregelaar wordt teruggezet naar zijn beginpositie "AUTO" (AUTO), hervat het PWM-signaal van het moederbord de regeling van de ventilatoren.

OMGAAN MET DE LED-VERLICHTING

De voorgeïnstalleerde LED-verlichting aan de voorkant kan worden geconfigureerd in verschillende kleuren en werkingsmodi. Verdere stroken LED-verlichting voor het verlichten van de behuizing kunnen worden aangesloten op contactdoos "D" op de PCB van de LED-regelaar met een maximaal gecombineerd vermogen van 24 watt.

Waarschuwing
Er mogen alleen 12V-LED's worden aangesloten.

Om te schakelen tussen gesynchroniseerde werking en handmatige bedieningsmodus, houdt u schakelaar "G" ongeveer drie seconden ingedrukt.

Gesynchroniseerde werking
Het is mogelijk om kabel "C" van de PCB en de bijbehorende RGB LED-regelaaraansluiting van uw moederbord aan te sluiten. De geïntegreerde verlichting kan dan door het moederbord worden geregeld.

Raadpleeg de handleiding van uw moederbord voor informatie over de werking van de LED-regelaar van uw moederbord.

In handmatige modus kunt u door de beschikbare kleuren bladeren (wit, rood, groen, blauw, oranje, paars) door kort op schakelaar "G" te drukken. Een tussenfase tussen elke kleur maakt "breath mode" (ademhalingsmodus) mogelijk voor de eerder geselecteerde kleur.

De afzonderlijke schakelstadia zijn:

1 Wit 8 Blauwe ademhaling
2 Witte ademhaling 9 Oranje
3 Rood 10 Oranje ademhaling
4 Rode ademhaling 11 Paars
5 Groen 12 Paarse ademhaling
6 Groene ademhaling 13 Ademhalingsmodus afwisselend in alle kleuren
7 Blauw 14 LED's uit

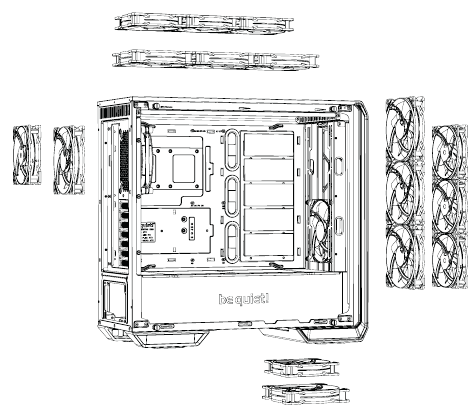

VENTILATORCOMPATIBILITEIT

VENTILATORCOMPATIBILITEIT

Positie Ventilatorgrootte (mm)
Bovenkant 3x 120, 3x 140
Onderkant 1x 120, 1x 140
Voorkant 3x 120, 3x 140
Achterkant 1x 120, 1x 140
PSU-afdekking 1x 120, 1x 140

RADIATORONDERSTEUNING

Positie Radiatorformaat (mm)
Boven 120, 240, 360
Voorzijde 120, 140, 240, 280, 360
Achterzijde 120, 140

VERWIJDEREN VAN DE ZIJPANELEN

VERWIJDEREN VAN DE ZIJPANELEN - Stap 1 Om het glazen zijpaneel te verwijderen, draait u de vier bevestigingsschroeven los zoals afgebeeld

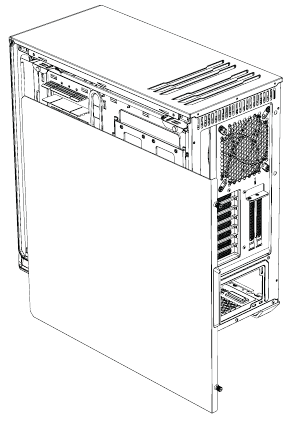

VERWIJDEREN VAN DE ZIJPANELEN - Stap 2 Om het stalen zijpaneel te verwijderen, draait u de twee schroeven los zoals afgebeeld en trekt u het zijpaneel naar achteren met de daarvoor bestemde greep

INSTALLATIE EN VERWIJDERING VAN DRIVES EN FILTERS

INSTALLATIE VAN HDD'S EN SSD'S IN DE 3.5"-DRIVESLOT

INSTALLATIE VAN HDD'S EN SSD'S IN DE 3.5 DRIVESLOT Installeer een HDD in de 3.5"-slot met behulp van de vier schroeven
Het is mogelijk om twee SSD's (boven en onder) in elk HDD-slot te installeren

INSTALLATIE VAN SSD'S OP DE BEUGEL ACHTER DE MOEDERBORDTRAY

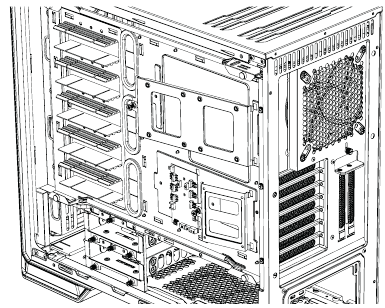

INSTALLEER SSD'S OP DE BEUGEL ACHTER DE MOEDERBORDTRAY Verwijder de SSD-tray door de bevestigingsschroeven los te draaien
Bevestig de SSD en plaats de beugel terug in de behuizing

HDD-SLOTAFDEKKINGEN

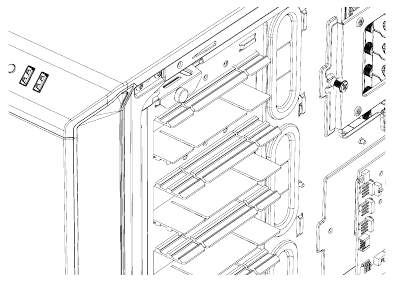

HDD-SLOTAFDEKKINGEN - Stap 1 De vijf meegeleverde HDD-slotafdekkingen kunnen in drie stappen worden gemonteerd om de gaten volledig te bedekken of gedeeltelijk open te houden

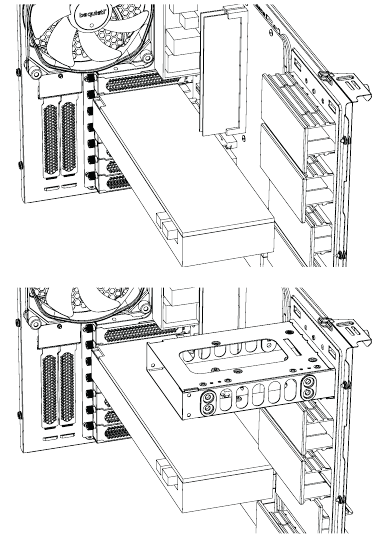

HDD-SLOTAFDEKKINGEN - Stap 2 Afhankelijk van de vereisten kunnen ze worden verwijderd of verplaatst om VGA-kaarten te installeren of voor kabelbeheer

Om de kabelgeleiding te optimaliseren, kunnen maximaal twee afzonderlijke segmenten van de afdekkingen worden „uitgeponst" indien nodig.


Uitgeponste segmenten kunnen niet opnieuw worden geplaatst

LUCHTFILTER VERWIJDEREN

LUCHTFILTER VERWIJDEREN - Stap 1 Om het luchtfilter te verwijderen of schoon te maken, moet het voorpaneel van de behuizing eerst worden losgemaakt. Om dit te doen, grijpt u achter de voorkant van het paneel vanaf de voorkant en trekt u het naar u toe
LUCHTFILTER VERWIJDEREN - Stap 2 Door de haken aan de bovenkant in te drukken, maakt u de voorfilters los en verwijdert u deze zoals afgebeeld
LUCHTFILTER VERWIJDEREN - Stap 3 Schuif het onderste filter naar voren

OMGEKEERDE INDELING

Standaardindeling van de Dark Base 700 Omgekeerde indeling van de Dark Base 700
Standaardindeling van de Dark Base 700 Omgekeerde indeling van de Dark Base 700

Hoe over te schakelen naar een omgekeerde indeling

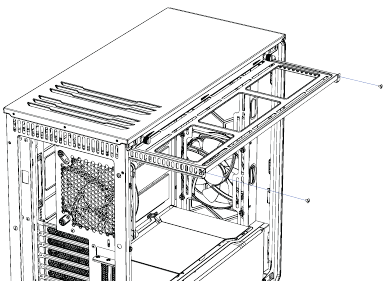

Hoe over te schakelen naar een omgekeerde indeling Stap 1 Verwijder beide schroeven en maak de radiator-/ventilatorbeugel los van het bovenste deel van de behuizing

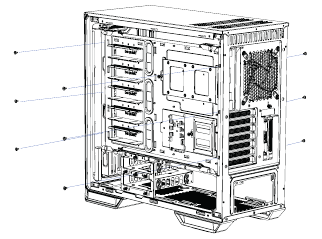

Hoe over te schakelen naar een omgekeerde indeling Stap 2 Verwijder de negen schroeven van de moederbordtray
Trek nu de moederbordtray uit de behuizing

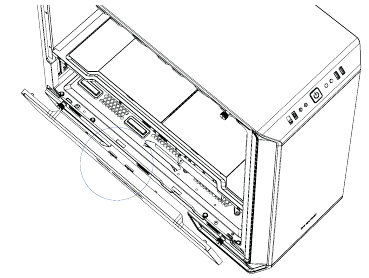

Hoe over te schakelen naar een omgekeerde indeling Stap 3 Om het PSU-voorPaneel te verwijderen, drukt u op het centraal gemarkeerde gedeelte en maakt u het los

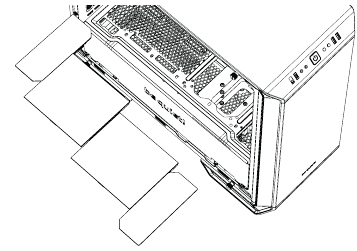

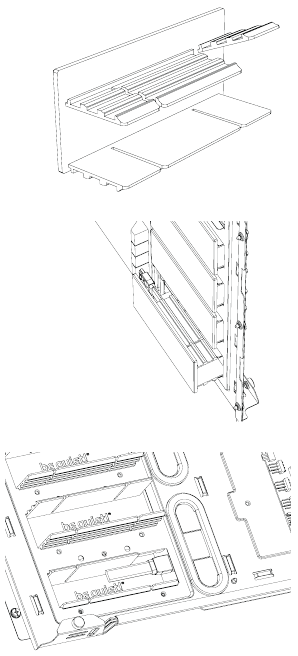

Hoe over te schakelen naar een omgekeerde indeling Stap 4 Verwijder de vier bovenste panelen van de PSU-afdekking

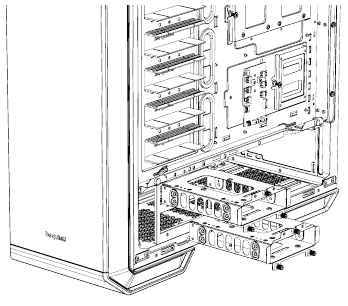

Hoe over te schakelen naar een omgekeerde indeling - Stap 5 Om de HDD-tray te demonteren, verwijdert u eerst de twee HDD-slots door elk van de drie bevestigingsschroeven los te draaien

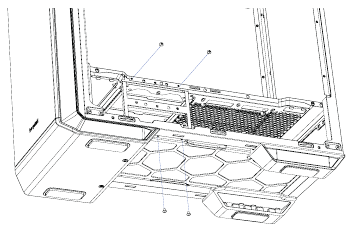

Hoe over te schakelen naar een omgekeerde indeling - Stap 6 Verwijder de vier schroeven van de HDD-tray
Hoe over te schakelen naar een omgekeerde indeling - Stap 7 Verwijder de HDD-tray uit de behuizing

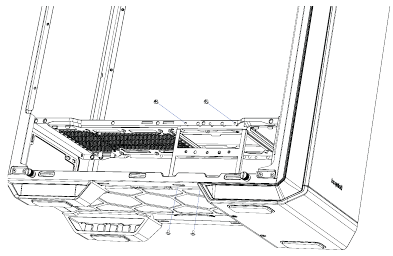

Hoe over te schakelen naar een omgekeerde indeling - Stap 8 Plaats nu de HDD-tray terug aan de andere kant en monteer deze zoals beschreven in de vorige stappen
Hoe over te schakelen naar een omgekeerde indeling - Stap 9 Plaats de vier panelen van de PSU-afdekking terug

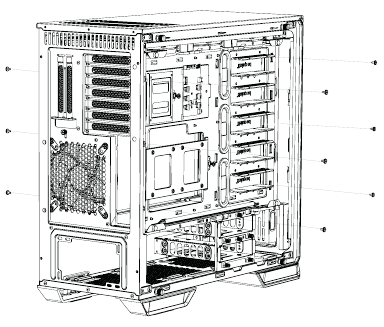

Hoe over te schakelen naar een omgekeerde indeling - Stap 10 Plaats nu de moederbordtray terug in de behuizing en bevestig deze met de negen eerder verwijderde schroeven

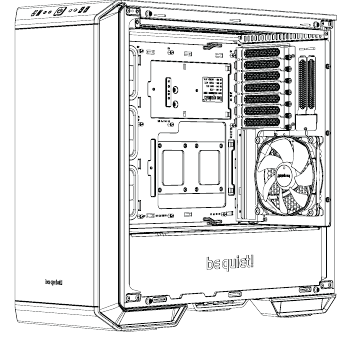

Hoe over te schakelen naar een omgekeerde indeling - Stap 11 Plaats de radiator-/ventilatorbeugel terug en zet deze weer vast met de twee schroeven. Plaats het PSU-voorPaneel terug

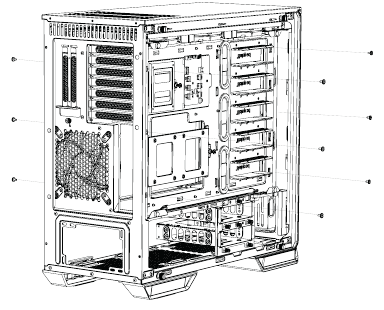

Hoe over te schakelen naar een omgekeerde indeling - Stap 12 Verwijder de vier schroeven (inclusief het ontkoppelende rubber) die worden gebruikt om het glazen zijpaneel te monteren

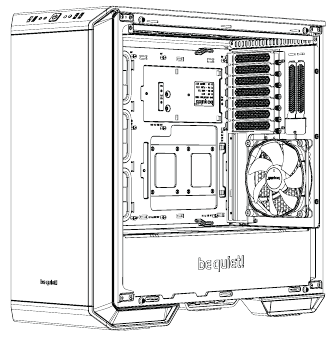

Hoe over te schakelen naar een omgekeerde indeling - Stap 13 Plaats de schroeven (inclusief het ontkoppelende rubber) terug om het glazen zijpaneel aan de andere kant te monteren

INSTALLATIE VAN COMPONENTEN

Moederbord

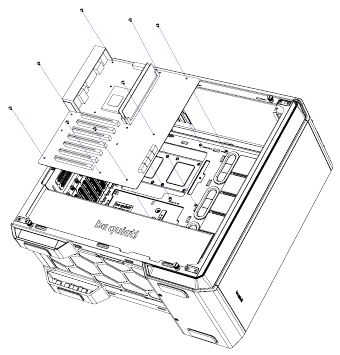

INSTALLATIE VAN COMPONENTEN - Moederbord Bevestig het moederbord met de meegeleverde M3-schroeven. Standoffs zijn vooraf geïnstalleerd voor installatie van een ATX-moederbord

Testopstelling

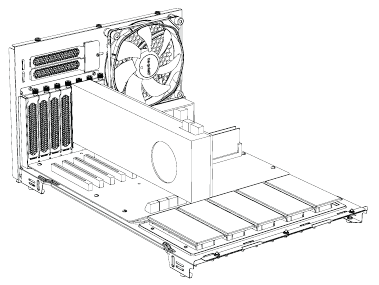

INSTALLATIE VAN COMPONENTEN - Testopstelling Indien nodig kan de moederbordlade worden verwijderd en als testopstelling worden gebruikt

PCI

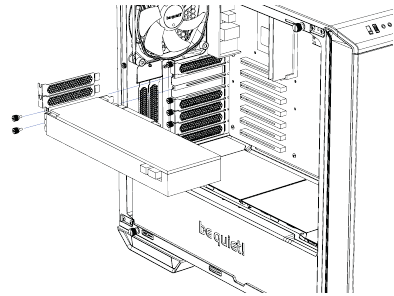

INSTALLATIE VAN COMPONENTEN - PCI Voordat u begint met het installeren van een PCI / PCI-E-uitbreidingskaart, moet u eerst de PCI-sleufafdekking verwijderen

VGA

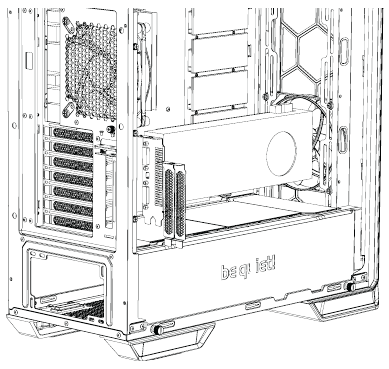

INSTALLATIE VAN COMPONENTEN - VGA VGA-kaarten kunnen ook verticaal worden geïnstalleerd. De "Raiser Card" die nodig is om dit te bereiken, is niet inbegrepen

PSU

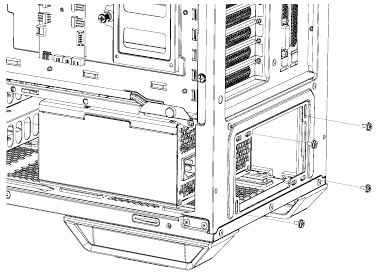

INSTALLATIE VAN COMPONENTEN - PSU Plaats de PSU in de behuizing en zet deze vast met de schroeven die door de PSU-fabrikant zijn meegeleverd

Bovenste radiator, ventilatoren

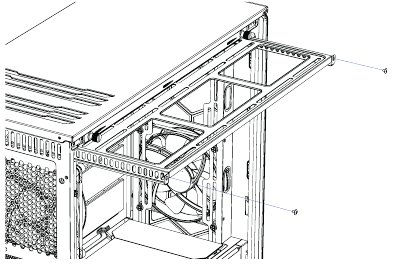

INSTALLATIE VAN COMPONENTEN - Bovenste radiator, ventilatoren - Stap 1 Draai de twee schroeven los waarmee de radiator-/ventilatorbeugel is bevestigd en schuif deze eruit

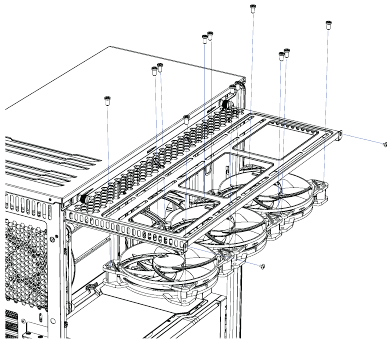

INSTALLATIE VAN COMPONENTEN - Bovenste radiator, ventilatoren - Stap 2 Plaats uw radiator of ventilatoren op de montagebeugel en zet deze vast met schroeven zoals afgebeeld
