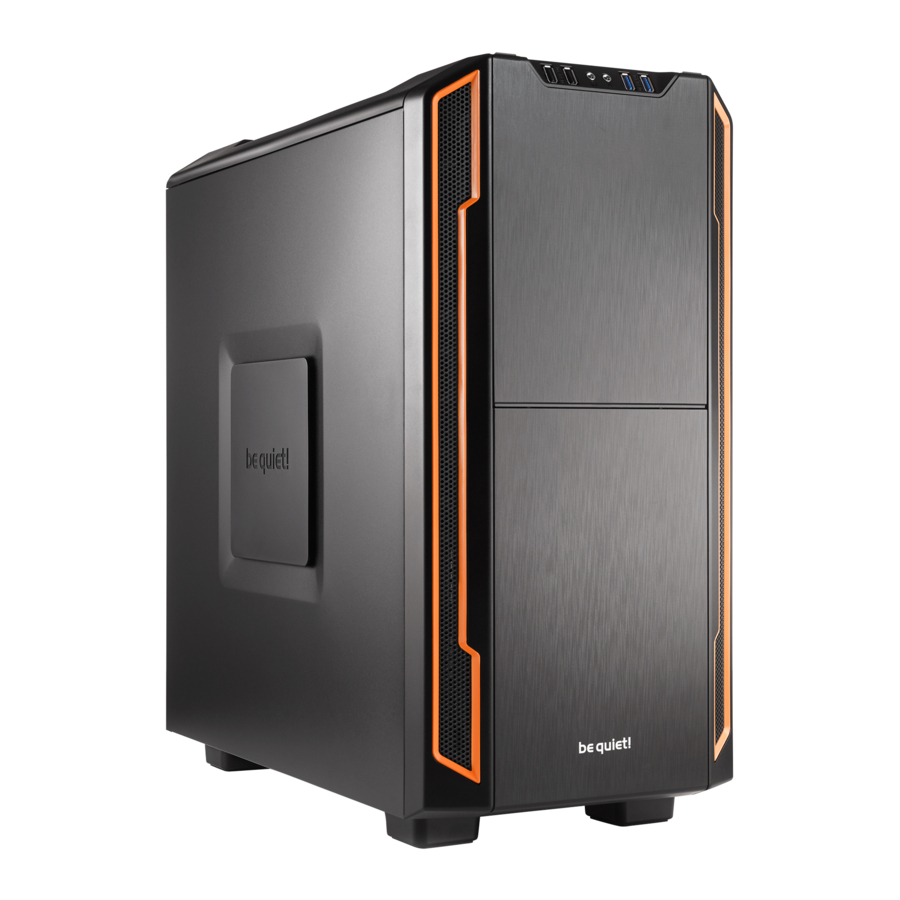

be quiet! Silent Base 600 - Handleiding PC-behuizingen

SPECIFICATIES

LEVERINGSOMVANG

• 1 behuizing
• 1 accessoirekitdoos
• 1 handleiding

Zorg ervoor dat uw hardware geen van de limieten overschrijdt die in de tabel met specificaties staan, omdat dit schade kan veroorzaken aan de behuizing of de apparatuur die u erin installeert. Houd er rekening mee dat productspecificaties zonder kennisgeving kunnen worden gewijzigd

INSTALLATIEPROCEDURE

Zorg er voor aanvang van de montage voor dat alle accessoires en onderdelen beschikbaar zijn en in de vermelde hoeveelheid

Accessoirespakket

Afbeeldingen	Naam onderdeel	Hoeveelheid	Gebruik
	#6-32 Schroeven met ronde kop	8	Moederbord vastzetten
	M3 HDD-schroeven	12	Rubberen rail aan HDD vastzetten
	M3 x8 Schroeven met platte kop #6-32 x 5 Schroeven met platte kop	12 4	25" HDD/SSD vastzetten 2.5" HDD-kooi tray vastzetten
	M3 x 5 Schroeven met ronde kop	6	525" apparaat/ODD vastzetten
	#6-32 x30 schroeven met platte kop	4	Inlaatventilator voorzijde vastzetten
	#6-32 Schroeven met zeskantkop	4	PSU
	Rubberen rail	6	HDD op HDD-kooi monteren
	Standoff	2	Voor moederbord
	Lange kabelbinder	2	Kabelmanagement
	Korte kabelbinder	2	Kabelmanagement
	Kabelbinderhouder	1	Kabelmanagement

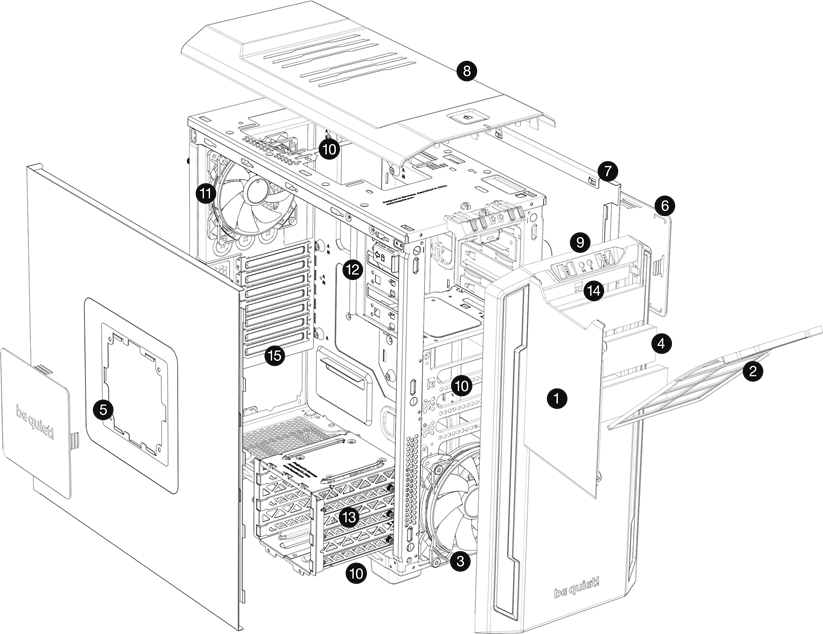

Beschrijving van het model

1	Bovenste voorpaneel	9	Front I/O-poorten
2	Luchtfilter voorzijde	10	Optionele ventilatorbevestigingen
3	Inlaatventilatoren	11	Afzuigventilator achterzijde
4	525" bays/bezels	12	5.25" apparaatvergrendeling
5	Linkerzijpaneel met ventilatorbevestiging en filter	13	3-bay HDD-kooi
6	Zijpaneel bezel	14	3-staps ventilatorcontroller
7	Rechterzijpaneel met filter. OPMERKING: geen optionele ventilatorbevestiging op het rechterzijpaneel	15	PCI-beugels
8	Bovenklep

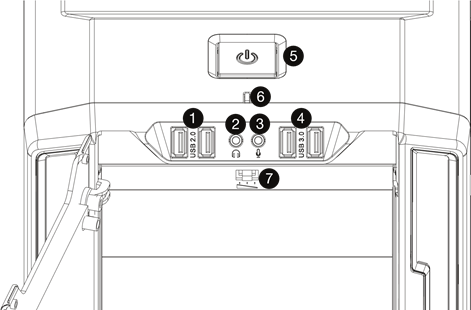

Front I/O-poorten

Het functiepaneel heeft verschillende draadverbindingen die moeten worden geïnstalleerd

HD audio (hoofdtelefoonaansluiting/microfoonaansluiting)

Zoek de "Front panel audio headers/pin connectors" (Audioheaders/pinconnectoren voorpaneel) op het KEY-moederbord Sluit de draden aan volgens de handleiding van het moederbord

USB 2.0

Zoek de "USB 20 Headers/pin connectors" (USB 20-headers/pinconnectoren) op het moederbord
Sluit de draden aan volgens de handleiding van het moederbord

USB 3.0

Zoek de "USB 30 Headers/pin connectors" (USB 30-headers/pinconnectoren) op het moederbord
Sluit de draden aan volgens de handleiding van het moederbord

Aan/uit-schakelaar, aan/uit-led, HDD-led, resetschakelaar

Deze draden worden aangesloten op het moederbord waar zich alle schakelaar-/pinconnectorenfuncties van het voorpaneel bevinden. De handleiding van het moederbord bevat een beschrijving van waar deze moeten worden aangesloten, meestal staat hun locatie aangegeven in de handleiding van het moederbord

3-staps ventilatorcontroller

De ventilatorcontroller wordt gevoed door een SATA-connector die rechtstreeks op de voeding moet worden aangesloten. De controller kan maximaal drie 3-pin ventilatoren aansturen. Steek de 3-pin connector van de ventilatorcontroller in de stekker van uw 3-pin ventilator

STAPSGEWIJZE INSTALLATIE

Het is belangrijk dat u alle instructies in de gegeven volgorde opvolgt

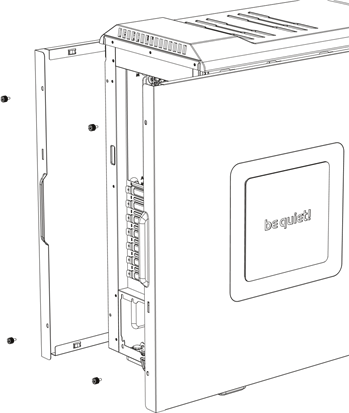

VERWIJDER DE ZIJPANELEN

Draai de duimschroeven los en schuif elk zijpaneel naar achteren om het van het chassis los te maken.

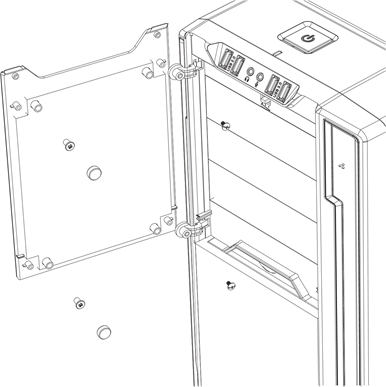

DE DRAAIRICHTING VAN DE DEUR WIJZIGEN

1. Verwijder de rubberen dopjes en draai de deurstopschroeven en de twee schroeven op de scharnieren los om de bovenste deur te verwijderen.

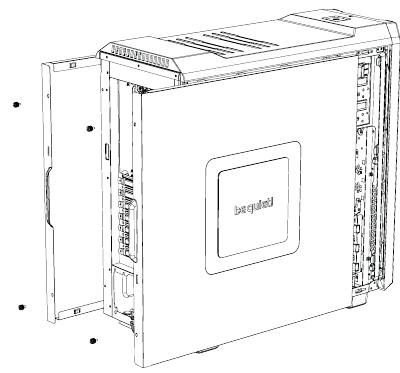

2. Verwijder het zijpaneel.

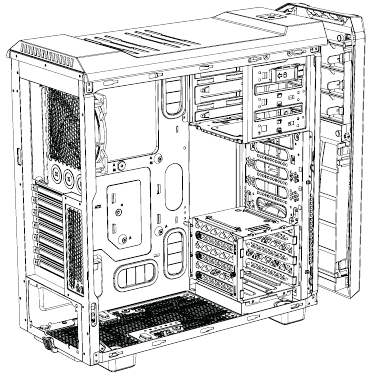

3. Verwijder het voorpaneel

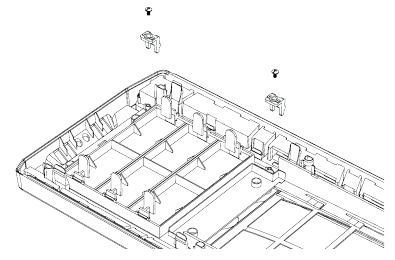

4. Verwijder de schroeven om de scharnierhouder los te maken.

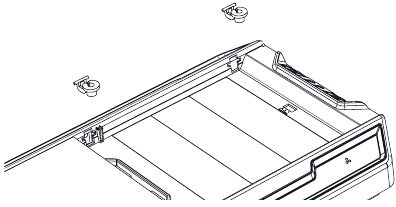

5. Verwijder het deurscharnier

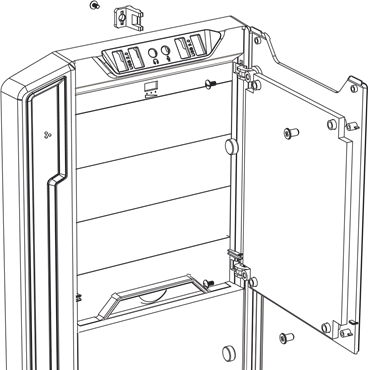

6. Plaats het scharnier terug aan de andere kant, herhaal de stappen vanaf 1.


OPTIONELE VENTILATOREN/RADIATOR INSTALLATIE

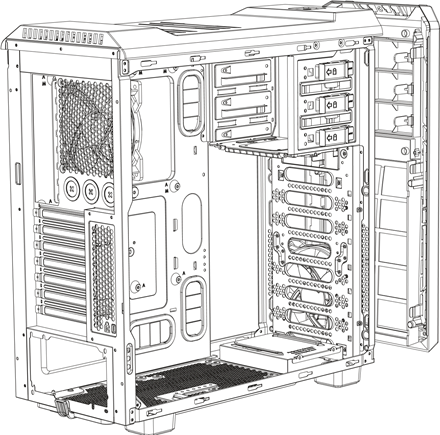

1. Voordat u de bovenste afdekking verwijdert, verwijdert u eerst het voorpaneel.

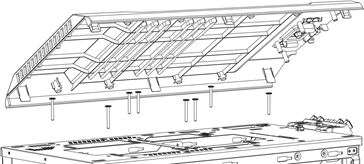

2. Verwijder de bovenste afdekking en installeer een extra ventilator/radiator.

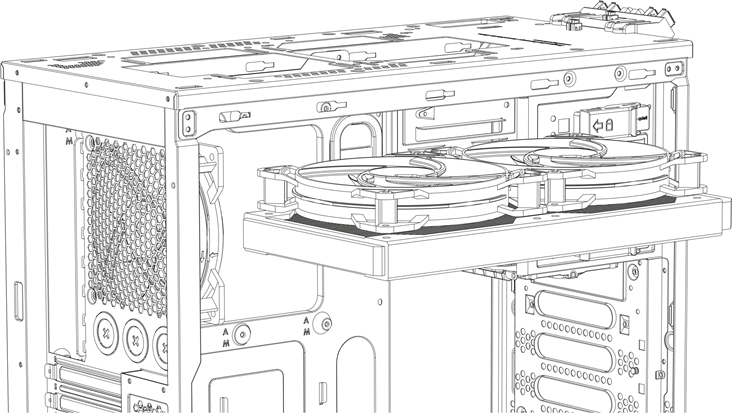

3. De ventilatoren/radiator kunnen worden aangepast voor de bovenste afdekking.

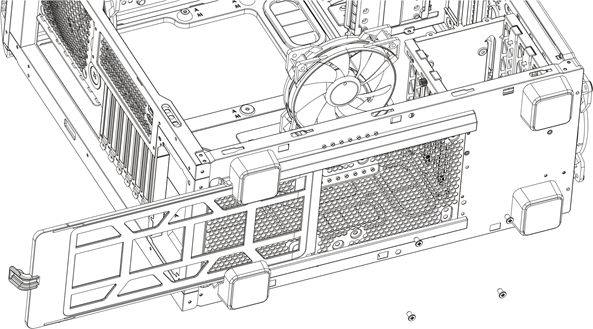

4. Om de ventilator aan de onderkant van het chassis te installeren, verwijdert u het onderste luchtfilter en schroeft u de ventilator van onderen vast.

5. Om een radiator of een extra ventilator aan de voorkant te monteren, moet de HDD-kooi worden verwijderd.

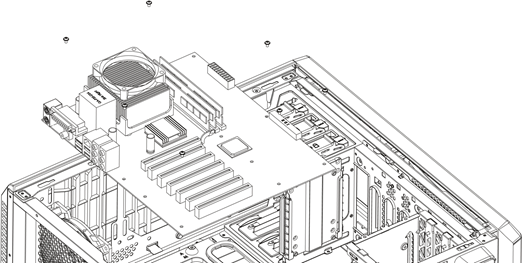

INSTALLATIE VAN HET MOEDERBORD

Installeer eerst de I/O-afscherming van het moederbord, lijn het moederbord uit met de afstandhouder in het midden van de moederbordlade en zet vast met de meegeleverde #6-32 platte kop schroeven.

INSTALLATIE VAN DE VOEDINGSEENHEID

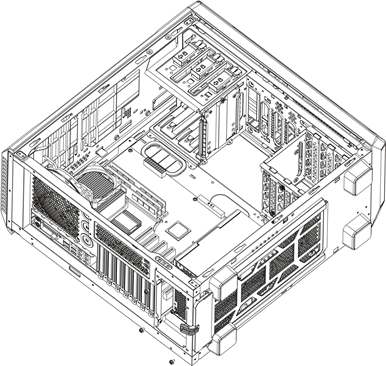

Plaats de voedingseenheid aan de onderkant van de behuizing en zet de PSU vast met schroeven

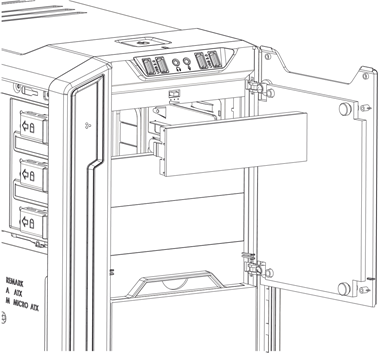

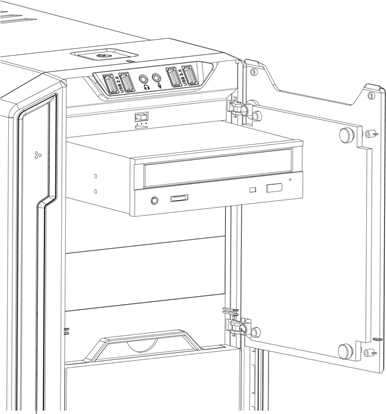

INSTALLATIE VAN EEN 5,25" APPARAAT/ODD

1. Verwijder de 5,25" bezels door ze van binnenuit de behuizing los te maken.

2. Schuif het 5,25" apparaat/ODD in de drive bay. Duw het slot naar achteren om het vast te zetten. Een extra schroef zorgt ervoor dat het vergrendeld blijft.

INSTALLATIE VAN EEN 3,5" APPARAAT / HDD

Opmerking: de HDD-kooi is voorgemonteerd en gekoppeld aan de moederbordlade voor extra veiligheid. Als u de HDD-kooi wilt verwijderen, draait u eerst de duimschroef aan de achterkant van de moederbordlade los

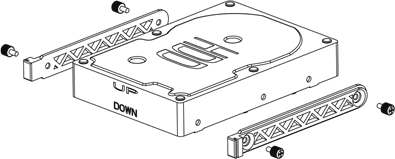

1. Installeer de siliconen rubberen runners op het 3,5" apparaat/HDD met duimschroeven.

2. Open de poort op de HDD-kooi.

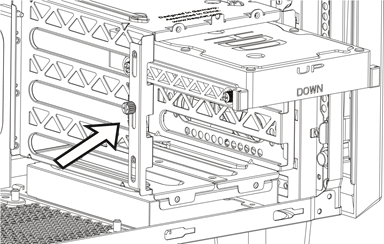

3. Plaats de HDD in de HDD-kooi.

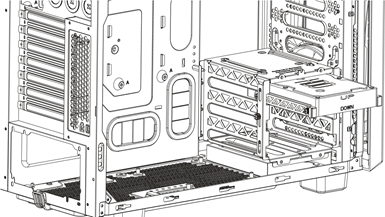

4. Sluit de poort om de HDD in de HDD-kooi vast te zetten.

INSTALLATIE VAN DE 3-BAY HDD-KOOI IN DE 5,25" BAY

Let op: als u een HDD-kooi in de 525" kooi gebruikt, kunt u geen ander 525" apparaat installeren

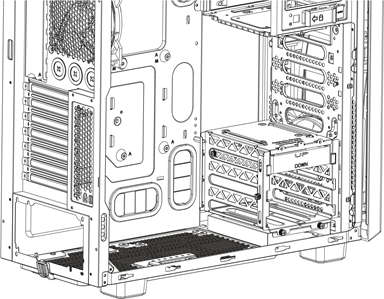

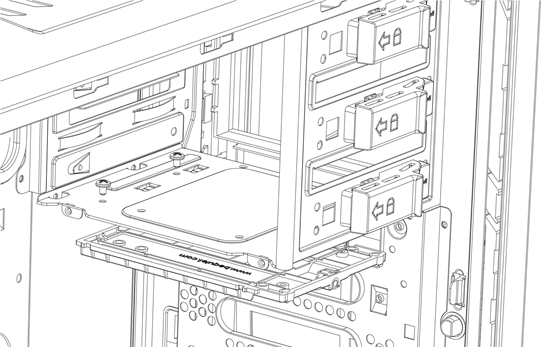

1. Verwijder de bovenste HDD-houder door de vier schroeven onder de 5,25 bay los te draaien.

2. Installeer de HDD-houder in de 5,25" bay en zet hem vast met vier schroeven.

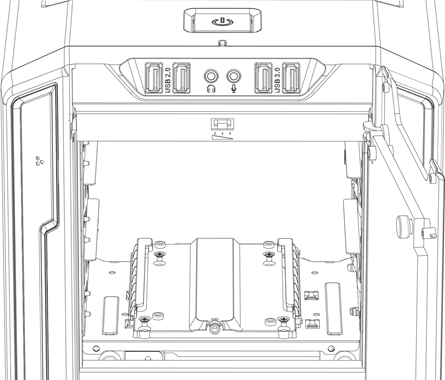

3. Er zijn twee verschillende posities voor de HDD-houder: gelijk met de voorkant geplaatst of meer naar binnen in de behuizing die achter de 5,25" bezels eindigt.

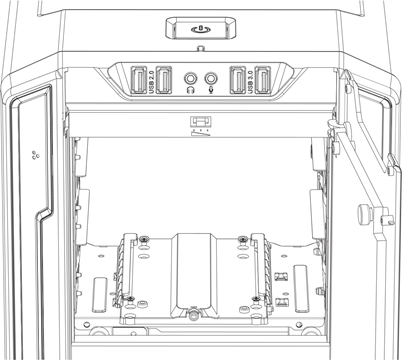

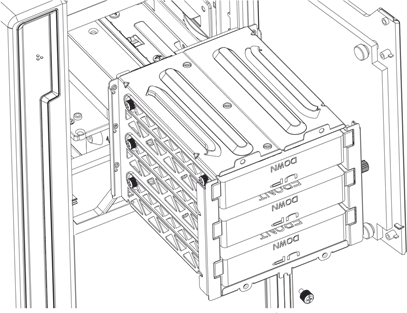

4. Plaats de drie 3,5" bays ondersteboven in de 5,25" bay en zet ze vast met de duimschroef.

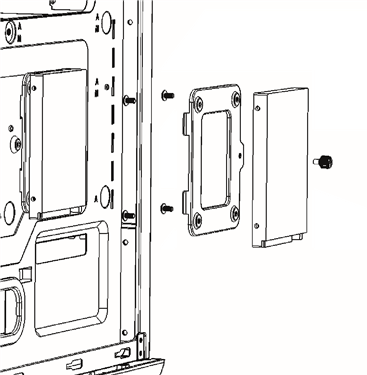

INSTALLATIE VAN EEN 2,5" APPARAAT/SSD

Om het 2,5" apparaat/SSD in de HDD-kooi te monteren, verwijdert u eerst de HDD-kooi

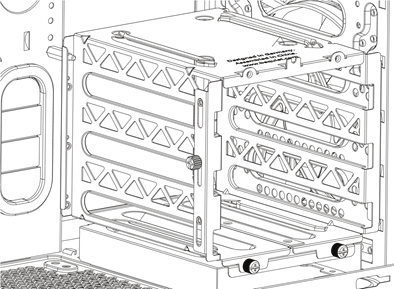

1. Monteer het 2,5" apparaat/SSD ondersteboven onder het bovenpaneel van de HDD-kooi met M3 platte kop schroeven.

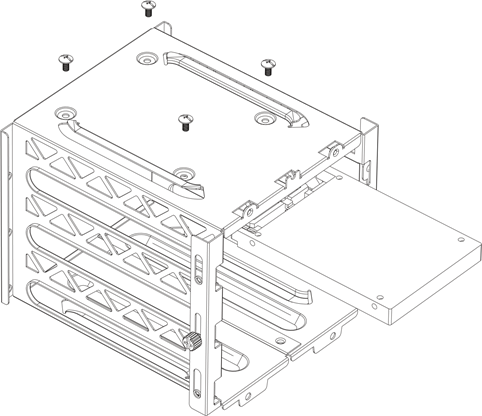

2. Om het 2,5" apparaat/SSD achter de moederbordlade te monteren: Verwijder de 2,5" apparaat/SSD-lade van de achterkant van de moederbordlade. Zet de SSD vast met M3 platte kop schroeven.


DE LUCHTFILTERS REINIGEN

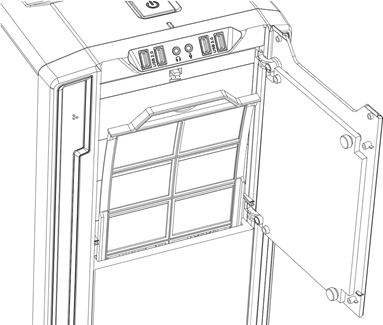

1. Open het voorpaneel en trek het luchtfilter omhoog.

2. Voor het luchtfilter op het zijpaneel trekt u de zijpaneelafdekking naar buiten om toegang te krijgen tot het luchtfilter.

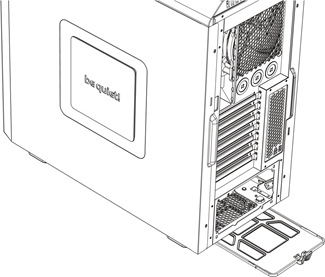

3. Voor het luchtfilter onder de voeding trekt u het luchtfilter aan de achterkant van de behuizing eruit.


DETAILS VAN DE FABRIKANT

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Duitsland

Voor ondersteuning in Duitsland kunt u onze gratis servicehotline bellen

Maandag tot en met vrijdag 09:00 – 17:30 (UTC+1)

Tel 0049 40 736 7686 - 44 Fax 0049 40-7367686-69

E-mail: service@bequietcom

Website: www.bequiet.com
