SPECIFICATIES
| Moederbordcompatibiliteit | ATX, M-ATX, Mini-ITX |
| Type behuizing | Midi-Tower |
| PSU | PS2 ATX (niet inbegrepen) |
| Afmetingen (L x B x H in mm) | 450 x 232 x 463 |
| Materiaal | Staal (SGCC), ABS-plastic |
| Gewicht (kg) | 7,83 (netto) / 8,92 (bruto) |
| I/O-paneel | 1x USB 3.2 Gen. 2 Type C, 1x USB 3.2 Gen.1, HD-audio, LED-schakelaar |
| PCI-slots | 7 |
| Drive Bays | tot 5x 2,5 (5 inbegrepen) tot 2x 3,5 (2 inbegrepen) |
| Voorgeïnstalleerde ventilatoren (mm) / (rpm) | Voorzijde: 1x Pure Wings 2 140/900 Bovenkant: 1x Pure Wings 2 140/900 Achterkant: 1x Pure Wings 2 140/900 |
| Optionele ventilatoren (mm) | Voorzijde: 1x 140 / 3x 120 Bovenkant: 1x 140 / 1x 120 |
| Optionele radiatoren (mm) | Voorzijde: 120, 140, 240, 280, 360 Bovenkant: 120, 240 Achterkant: 120, 140 |
| Maximale afmetingen (mm) | CPU-koeler: 190 PSU: 258 / 225 (afhankelijk van de positie van de HDD-kooi) GPU: 369 |
| Speciale functies | Schakelbare multi-mode en multi-color ARGB LED-verlichting (wit, rood, groen, blauw, oranje, paars), intern en extern, ondersteunt moederbord LED-bediening |
INHOUD

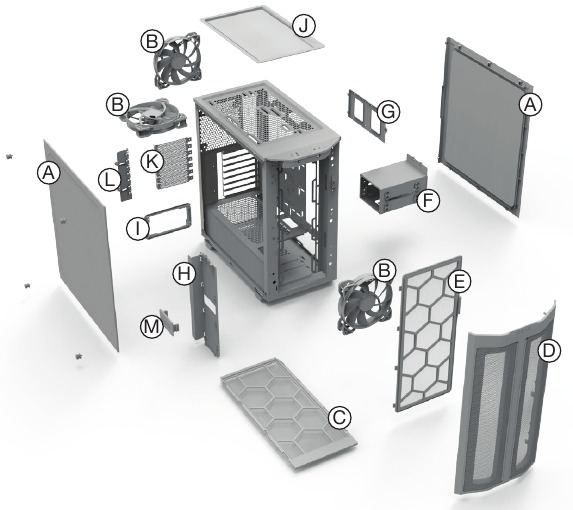

UITGEKLAPTE WEERGAVE EN BESCHRIJVING VAN ONDERDELEN
| A | Zijpaneel | H | SSD-paneel |
| B | Pure Wings 2-ventilator | I | PSU-beugel |
| C | Stoffilter onderkant | J | Bovenklep |
| D | Behuizing voorkant | K | PCI-expressklep |
| E | Stoffilter voorkant | L | PCI-expressbeugel |
| F | Dubbele HDD-kooi | M | Afdekplaat SSD-paneelsleuf |
| G | SSD-beugel |

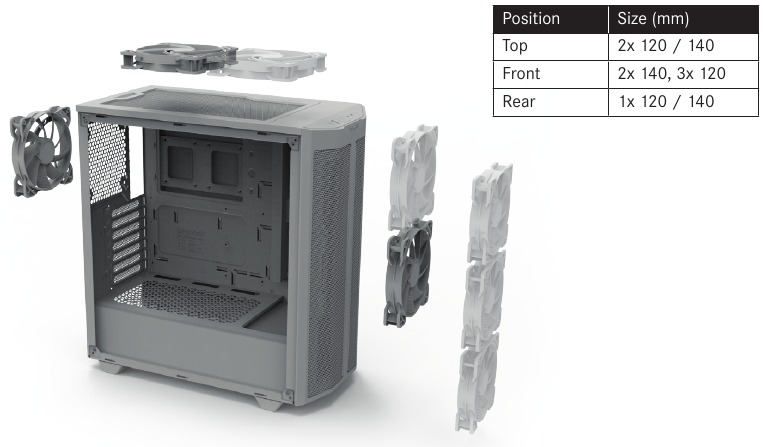

VENTILATORCOMPATIBILITEIT

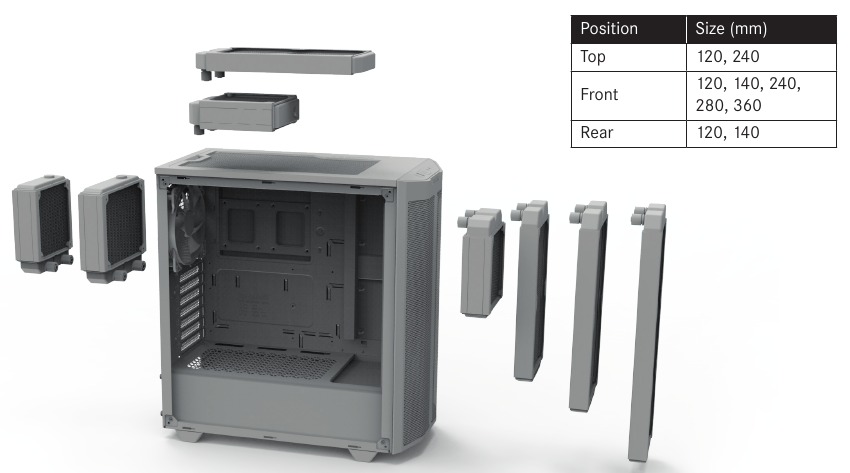

RADIATORCOMPATIBILITEIT

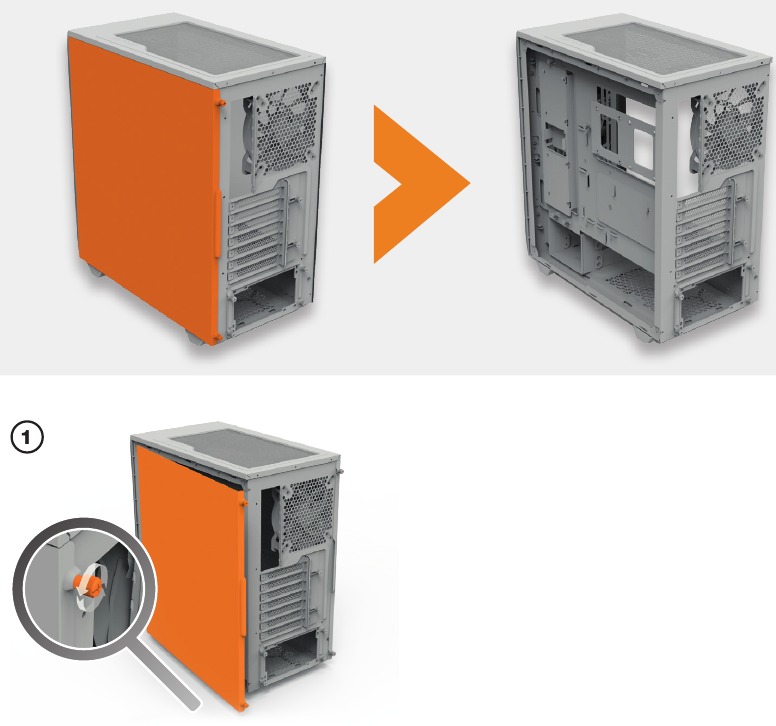

HET ZIJPANEEL VERWIJDEREN

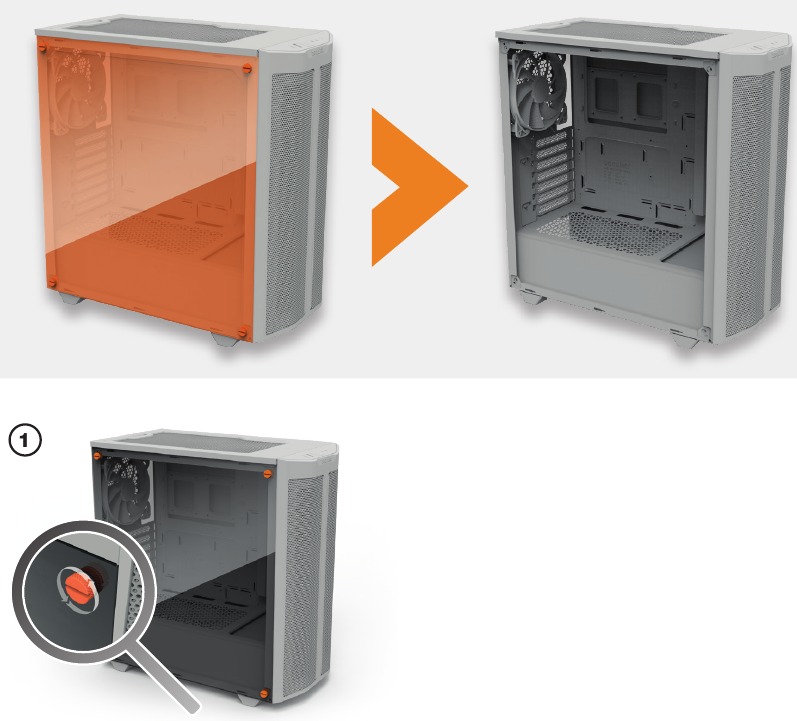

HET ZIJRAAM VERWIJDEREN
HET STOFFILTER AAN DE VOORKANT VERWIJDEREN
HET STOFFILTER AAN DE ONDERKANT VERWIJDEREN

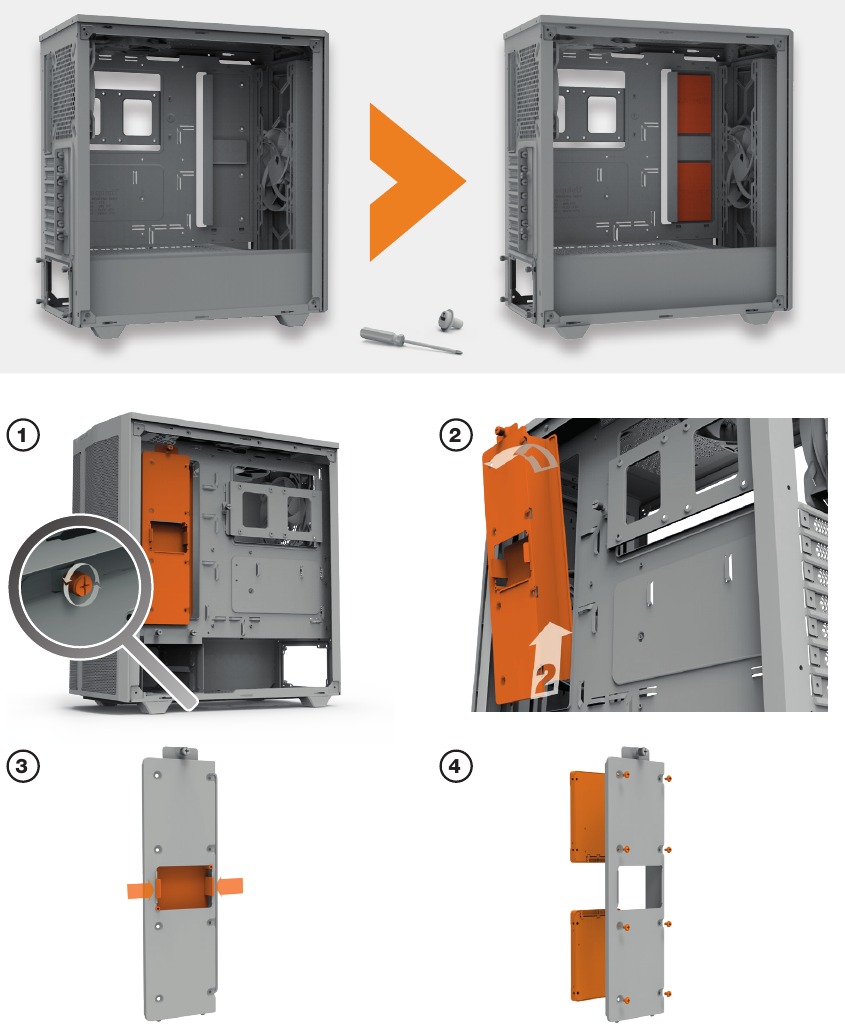

SSD'S OP HET PANEEL INSTALLEREN

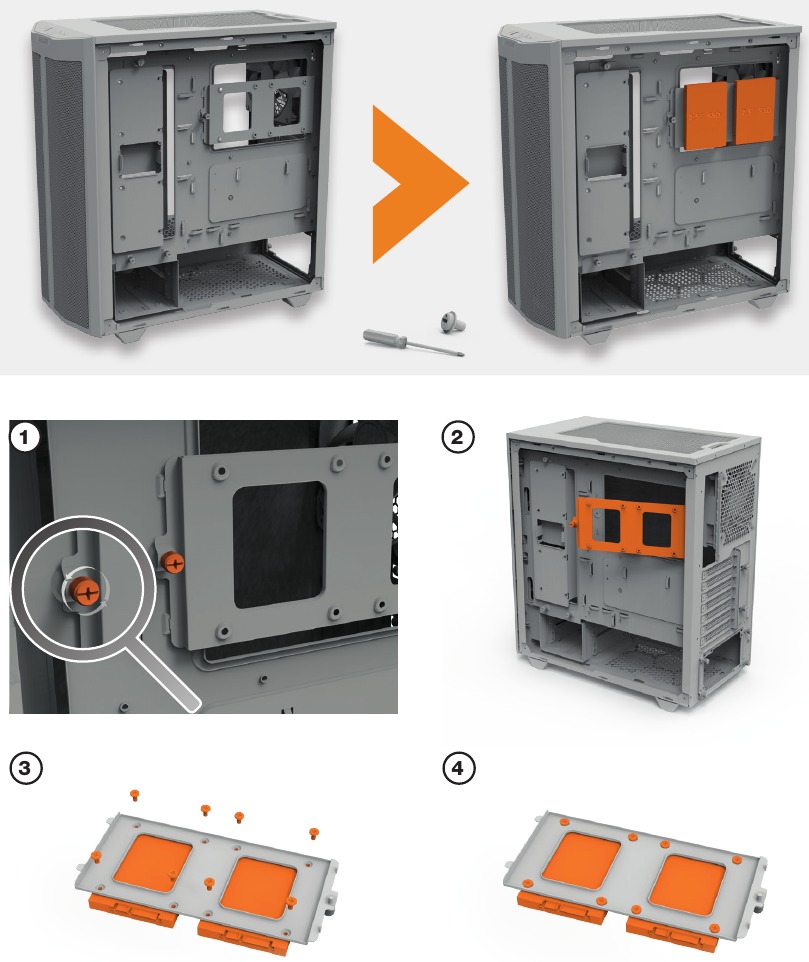

SSD'S OP DE BEUGEL INSTALLEREN

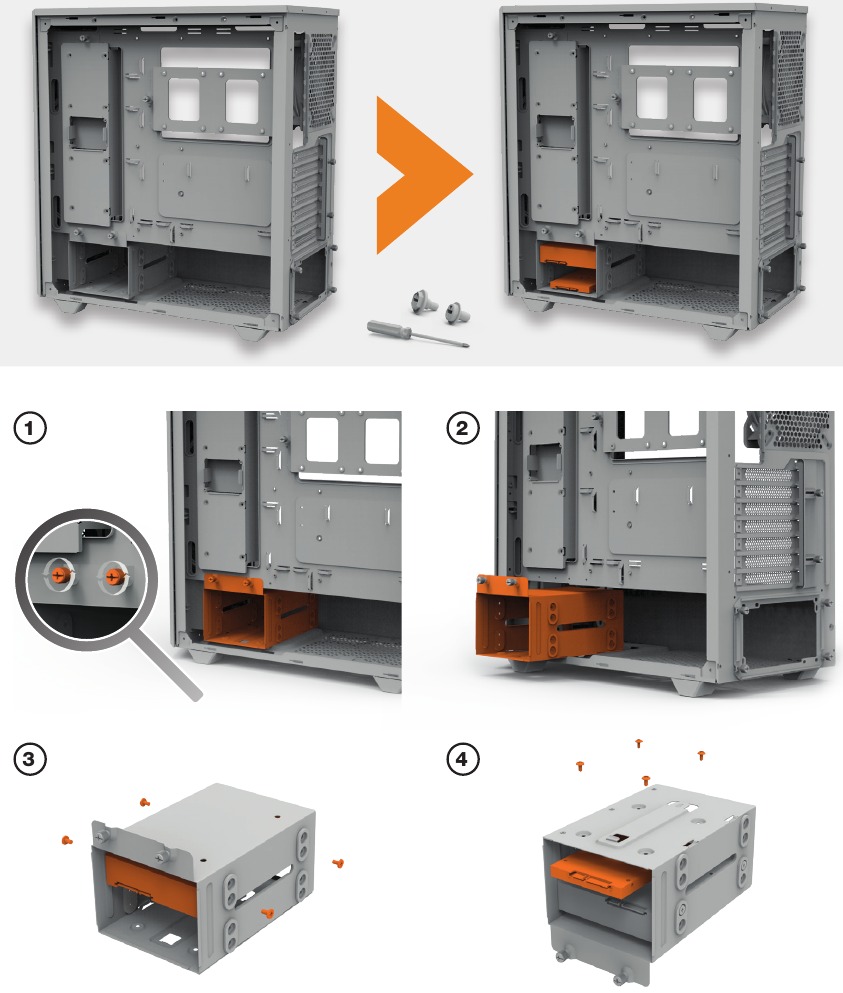

DRIVES IN DE HDD-KOOI INSTALLEREN

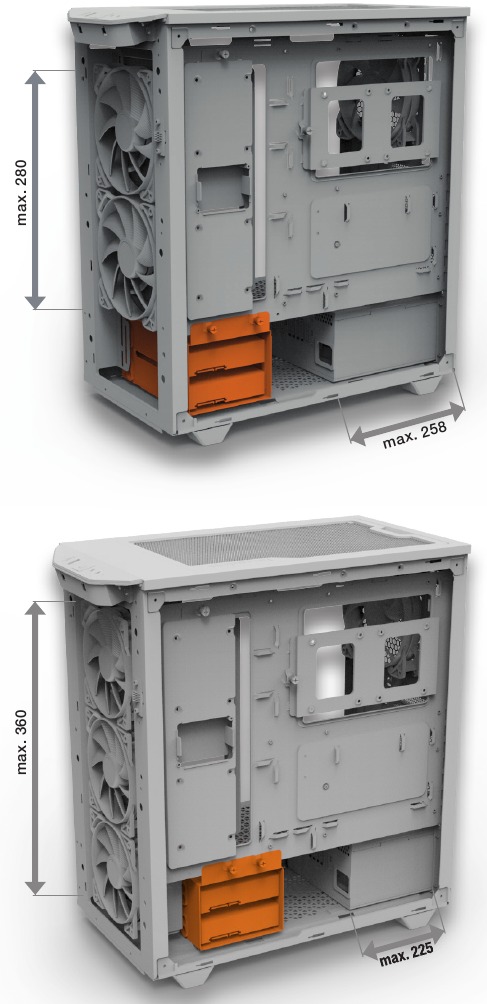

POSITIE HDD-KOOI

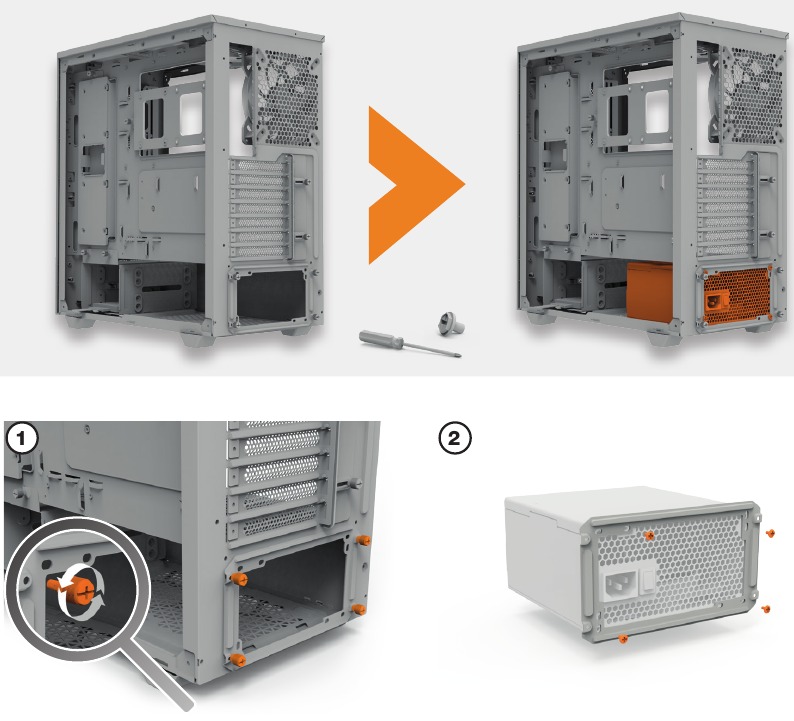

DE VOEDING INSTALLEREN

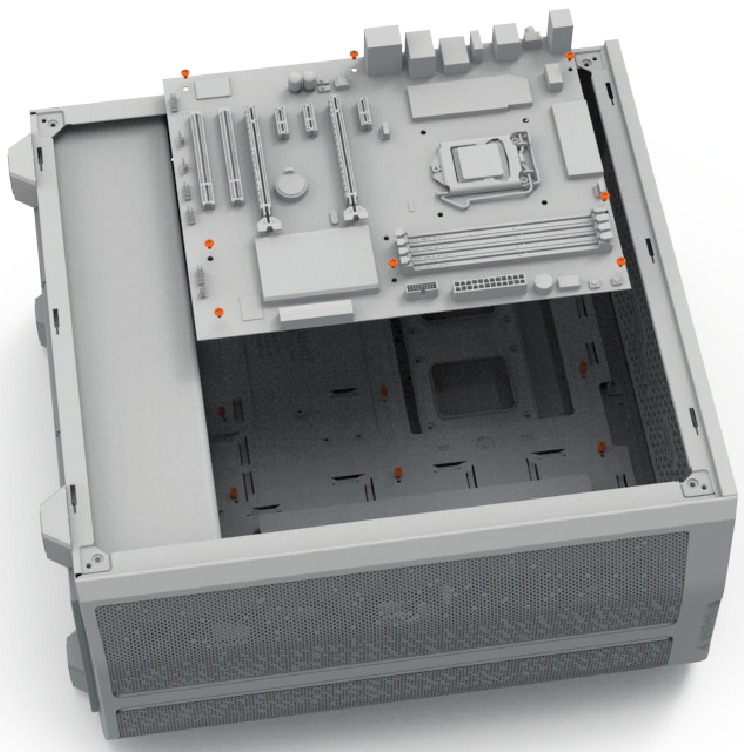

HET MOEDERBORD INSTALLEREN

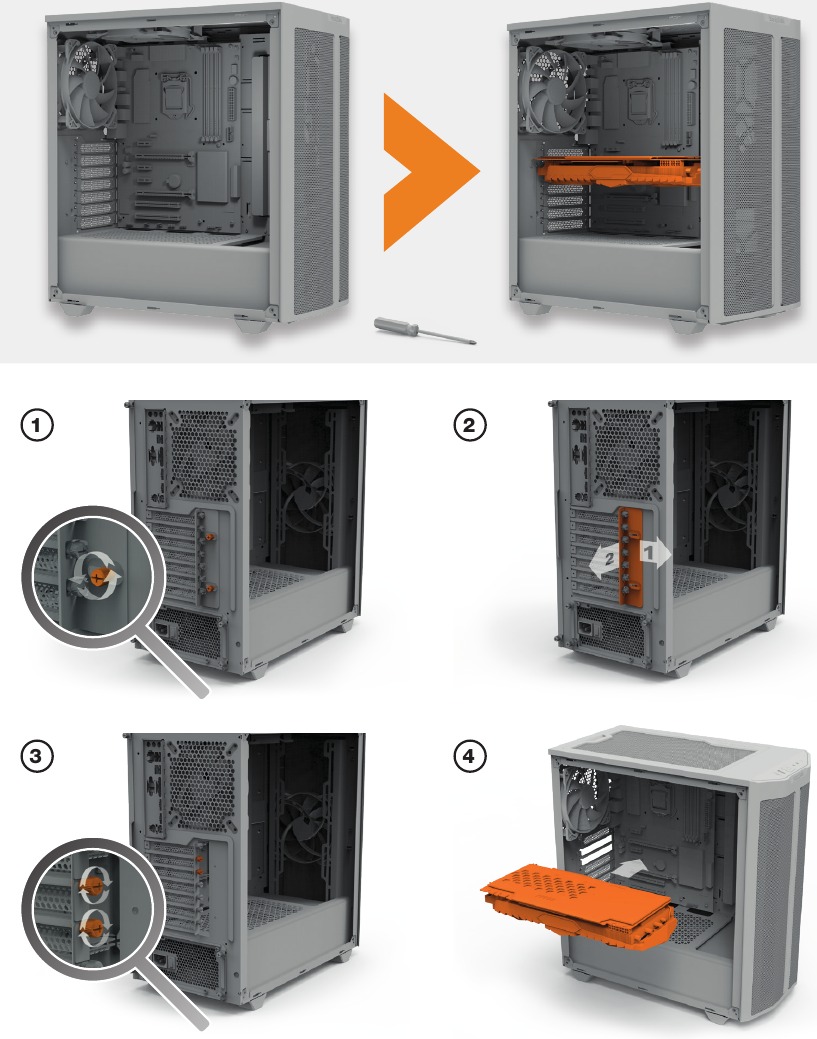

GRAFISCHE KAART INSTALLEREN

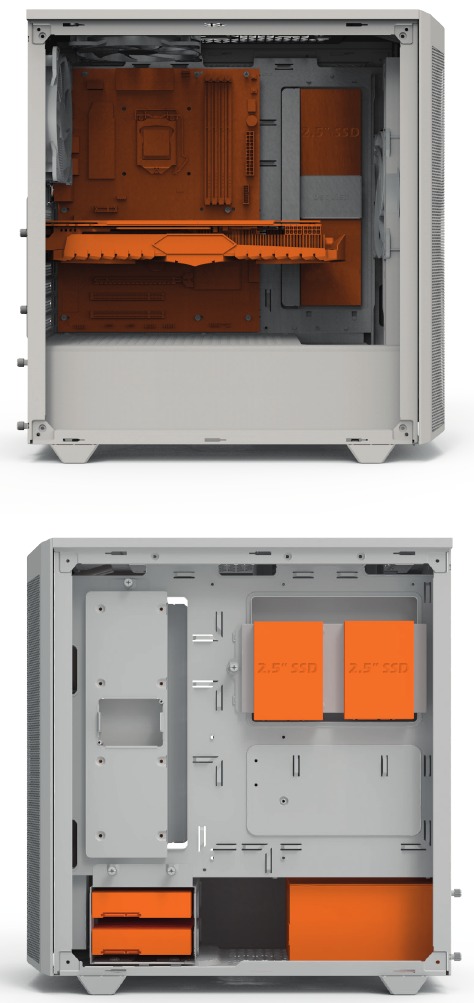

COMPLEET SYSTEEM

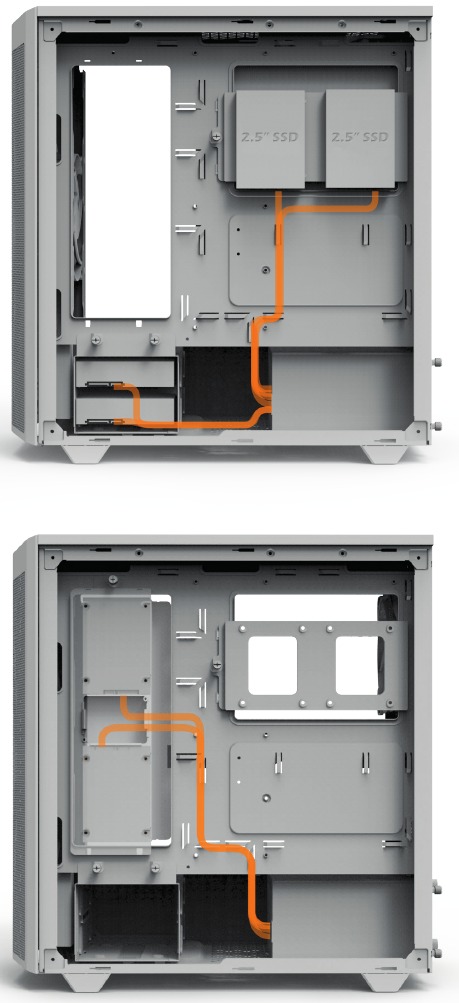

KABELBEHEER

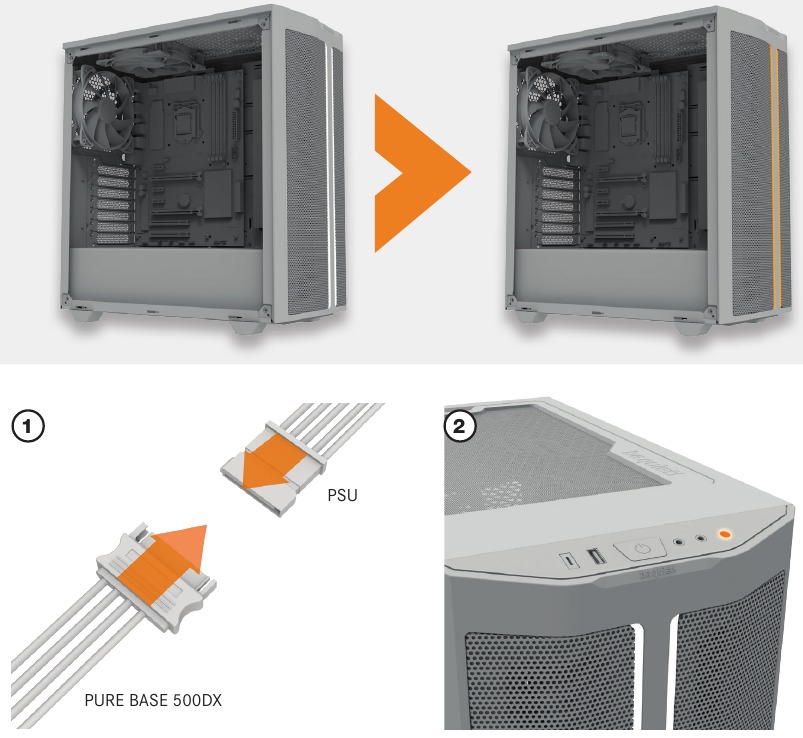

ARGB-MODI EN -KLEUREN
| Kleur / Modus | Normaal | Breath | Comet | Trail |
| Wit | 1 | 2 | 3 | 4 |
| Rood | 5 | 6 | 7 | 8 |
| Groen | 9 | 10 | 11 | 12 |
| Blauw | 13 | 14 | 15 | 16 |
| Oranje | 17 | 18 | 19 | 20 |
| Paars | 21 | 22 | 23 | 24 |
| Alle kleuren | 25 | 26 | 27 | 28 - UIT |

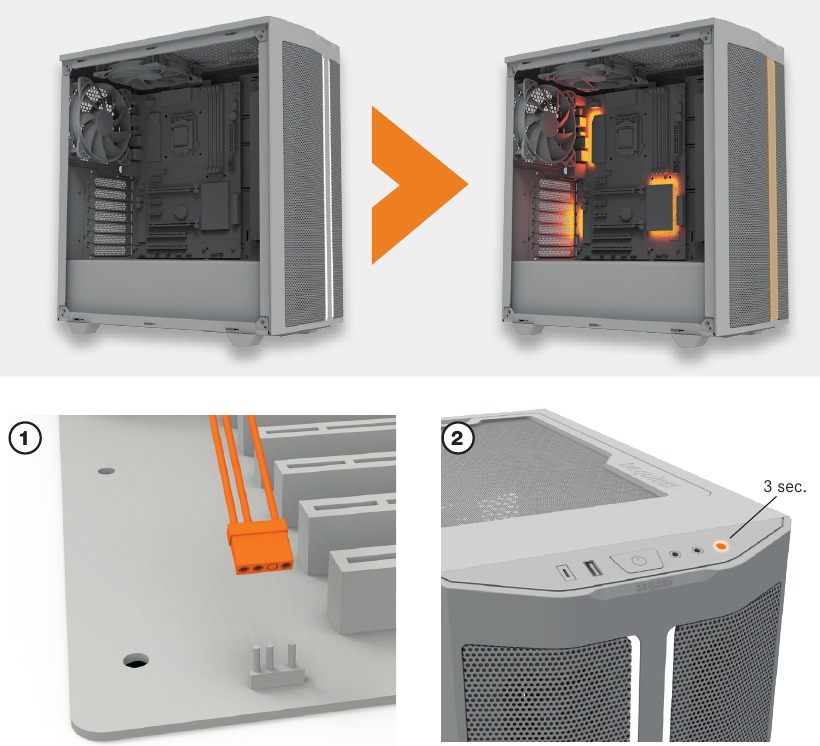

SYNCHRONISATIE ARGB
Details van de fabrikant
Listan GmbH | Wilhelm-Bergner-Straße 11c | 21509 Glinde | Duitsland
Tel. 0049 40 736 7686 - 44
Fax 0049 40-7367686-69
E-mail: service@bequiet.com
Website: www.bequiet.com
Geautoriseerde vertegenwoordiger in het VK (alleen voor autoriteiten)
ProductIP (UK) Ltd. 8, Northumberland Av. Londen WC2N 5BY
