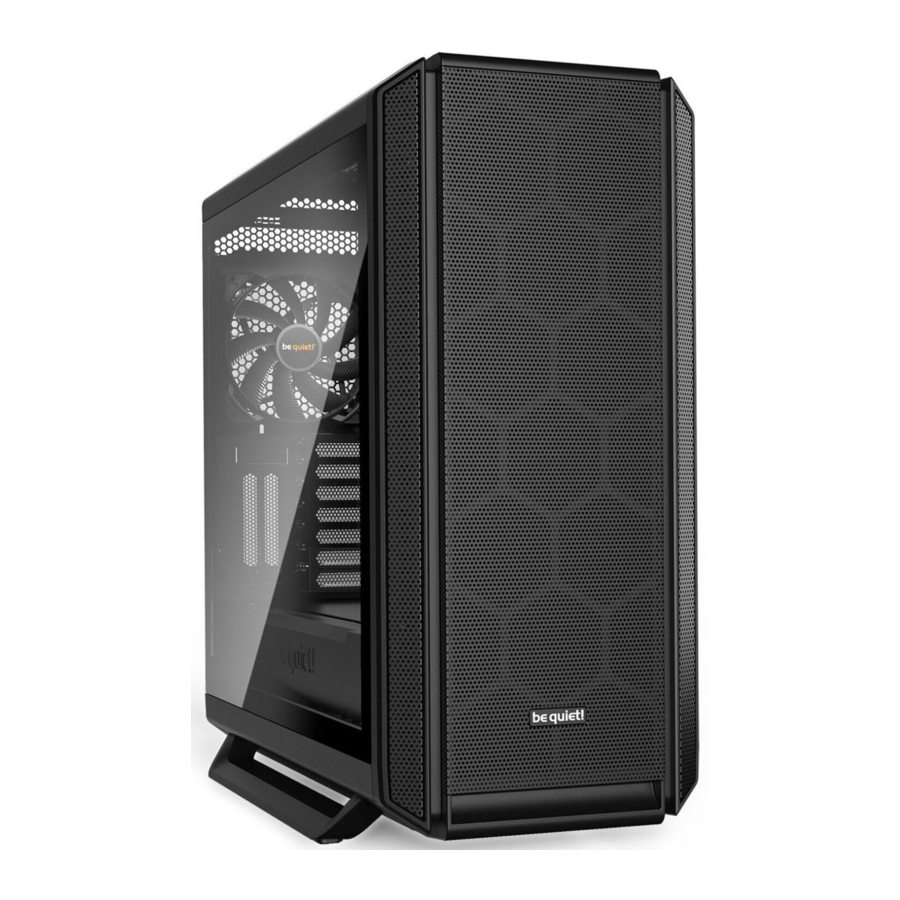

be quiet! Silent Base 802 - Handleiding pc-behuizingen
Inhoud
- 1 SPECIFICATIES
- 2 INHOUD
- 3 ONTPLOFTE WEERGAVE EN OMSCHRIJVING VAN ONDERDELEN
- 4 VENTILATORCOMPATIBILITEIT
- 5 RADIATORCOMPATIBILITEIT
- 6 HET ZIJPANEEL VERWIJDEREN
- 7 VERWIJDEREN EN INSTALLEREN VAN DE BEHUIZING VOORKANT
- 8 DE BOVENKANT VERANDEREN
- 9 INSTALLATIE VAN DRIVES IN DE HDD-CAGE
- 10 INSTALLATIE VAN EXTRA VENTILATOR IN DE PSU-OMHULSEL
- 11 INSTALLATIE VAN SSD'S OP DE BEUGEL
- 12 GEBRUIK VAN HDD-SLEUFAFDICHTINGEN
- 13 HET VOORSTE STOFFILTER VERWIJDEREN
- 14 HET STOFFILTER ONDER VERWIJDEREN
- 15 HET MOEDERBORD INSTALLEREN
- 16 DE PCIE-KAARTEN INSTALLEREN
- 17 EEN GRAFISCHE KAART VERTICAAL INSTALLEREN
- 18 VENTILATOREN OF RADIATOREN INSTALLEREN OP DE AFNEEMBARE BOVENSTE BEUGEL
- 19 OMGEKEERDE LAY-OUT
- 20 Referenties
- 21 Download handleiding
- 22 In andere talen
SPECIFICATIES
| Compatibiliteit moederbord | E-ATX (30.5x27.5), ATX, M-ATX,Mini-ATX |
| Type behuizing | Midi-Tower |
| PSU | PS2ATX (niet inbegrepen) |
| Afmetingen (LxBxHinmm) | 539x281x553 |
| Materiaal | Staal (SECC),ABSplastic |
| Gewicht (kg) | 12.59 (netto) / 13.34 (bruto) 13.15 (netto) / 14.9 (bruto)* |
| I/O-paneel | 1xUSB3.2Gen.2TypeC, 2xUSB3.2Gen.1, HDAudio, Knop ventilatorschakelaar |
| PCI Slots | 7+2 |
| Drive Bays | tot 15x2.5(7 inbegrepen) tot7x3.5(3 inbegrepen) |
| Voorgeïnstalleerde ventilatoren (mm) / (rpm) | Voorkant:2x PureWings 2140/1000 Achterkant:1x PureWings 2140/1000 |
| Optionele ventilatoren (mm) | Voorkant:1x140/3x120 Bovenkant:3x140/3x120 |
| Optionele radiatoren (mm) | Voorkant:120/140/240/280/360/420 Bovenkant: 120 / 240 / 360 Achterkant:120/140 |
| Maximale afmetingen(mm) | CPU koeler: tot185 PSU:t ot288 GPU:432/287 (metHDDcage) |
| Speciale kenmerken | 4-staps ventilatorregelaar (6x3-pins)metPWMHub |
*Silent Base 802 Window

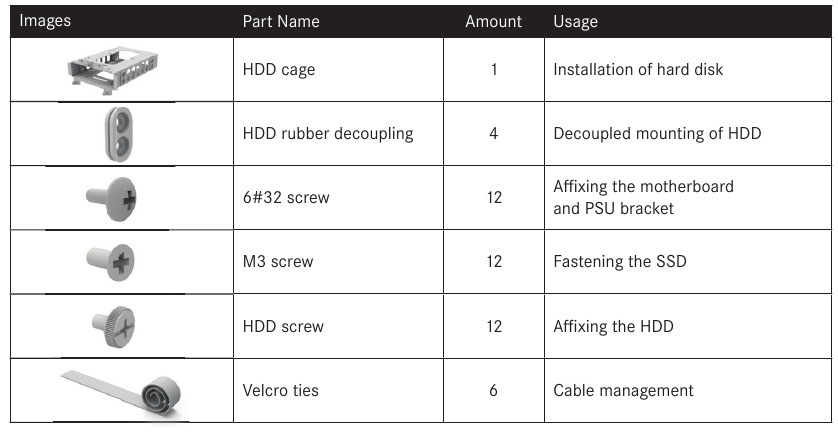

INHOUD

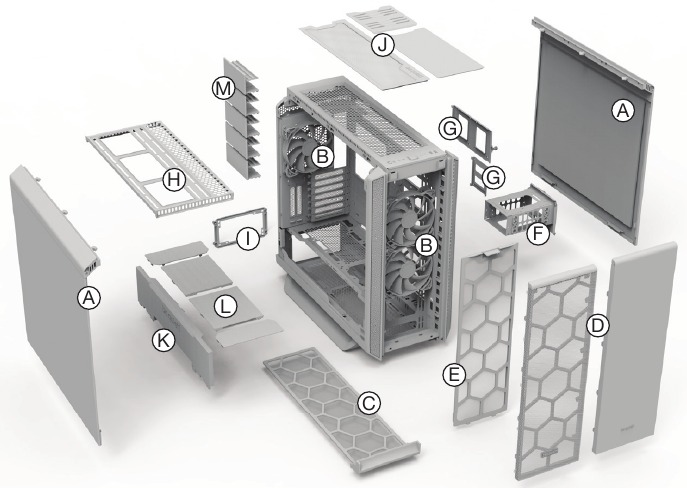

ONTPLOFTE WEERGAVE EN OMSCHRIJVING VAN ONDERDELEN
| A | Zijpaneel | H | Afneembare bovenste beugel voor ventilatoren en radiatoren |
| B | PureWings 2 ventilator | I | PSU-beugel |
| C | Stoffilter onderkant | J | Verwisselbare bovenpanelen |
| D | Verwisselbare voorpanelen | K | PSU-omhulsel |
| E | Stoffilter voorkant | L | Bovenste afdekking van PSU-omhulsel |
| F | Dubbele HDD cage | M | HDD-sleufafdekking* |
| G | SSD-beugel |
*Silent Base 802 Window

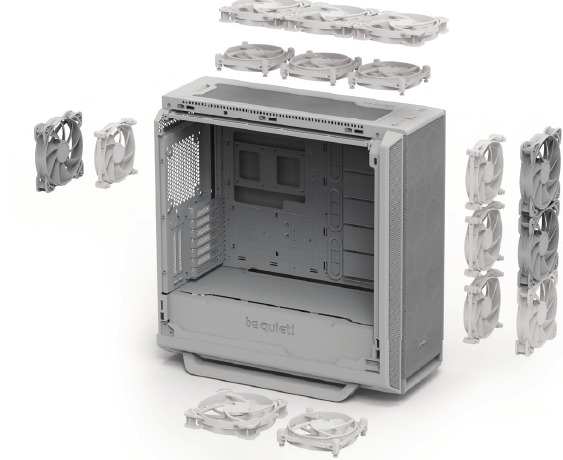

VENTILATORCOMPATIBILITEIT
| Positie | Afmeting(mm) |
| Bovenkant | 3x140/120 |
| Voorkant | 3x140/120 |
| Achterkant | 1x140/120 |
| PSU-afdekking | 1x140/120 |

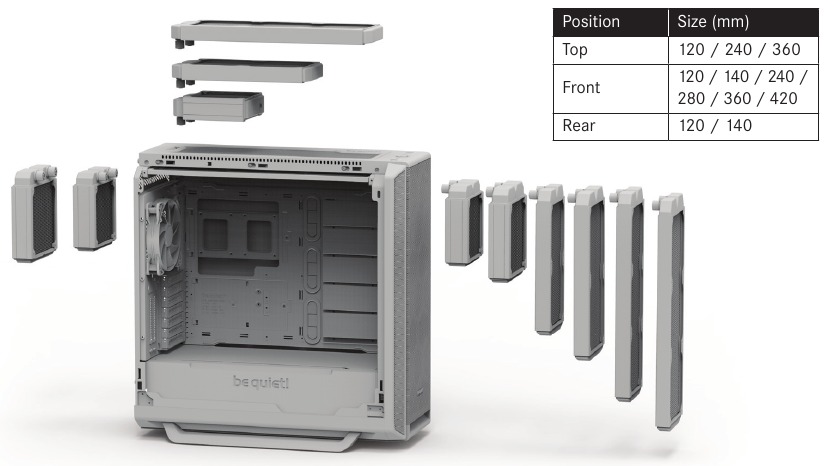

RADIATORCOMPATIBILITEIT

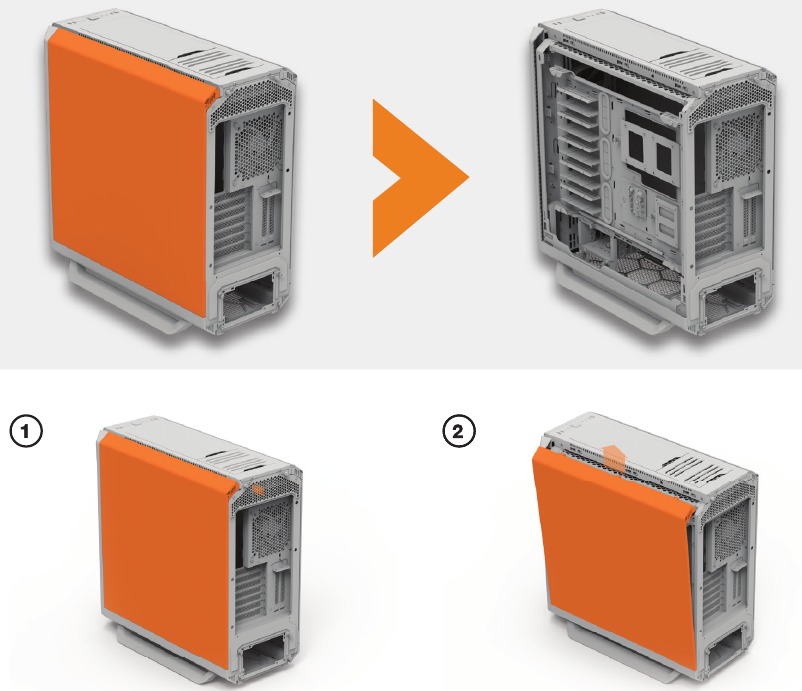

HET ZIJPANEEL VERWIJDEREN

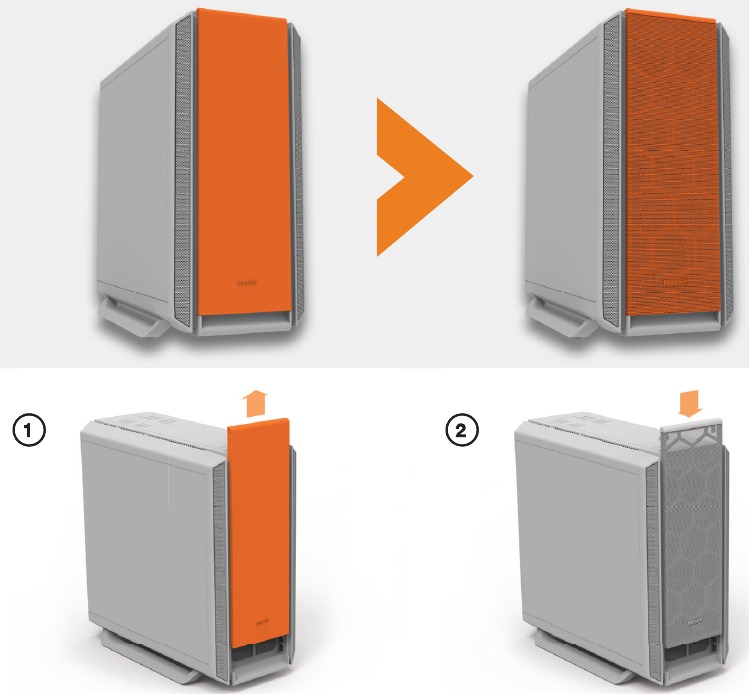

VERWIJDEREN EN INSTALLEREN VAN DE BEHUIZING VOORKANT

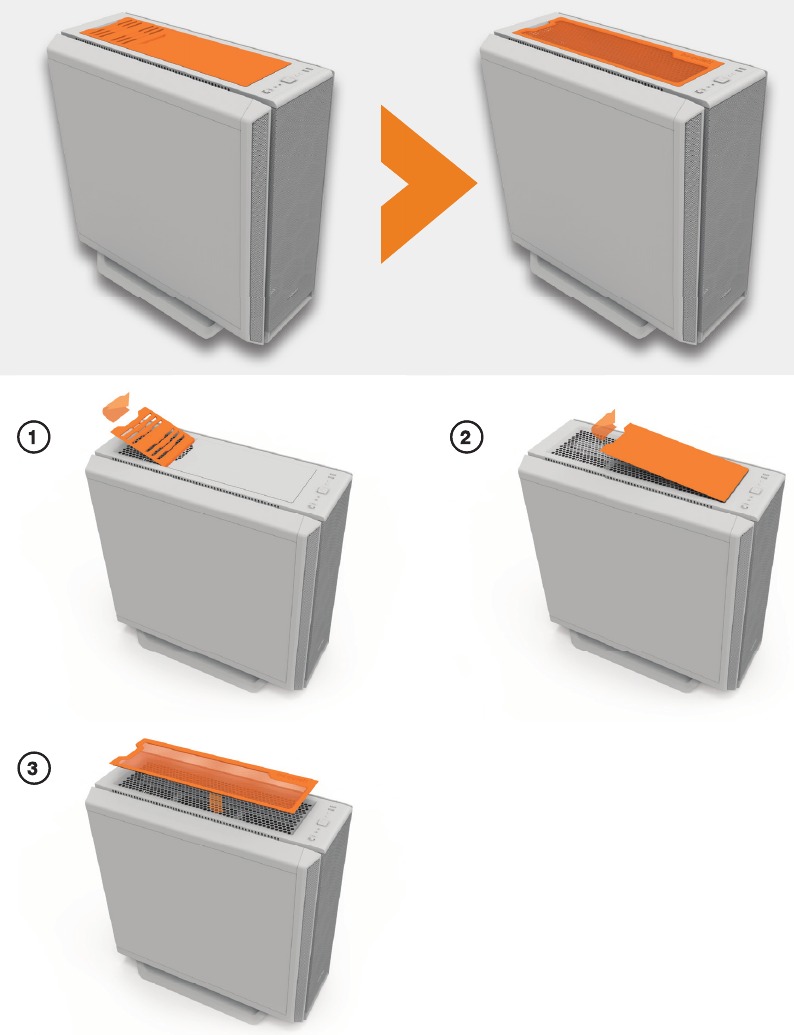

DE BOVENKANT VERANDEREN

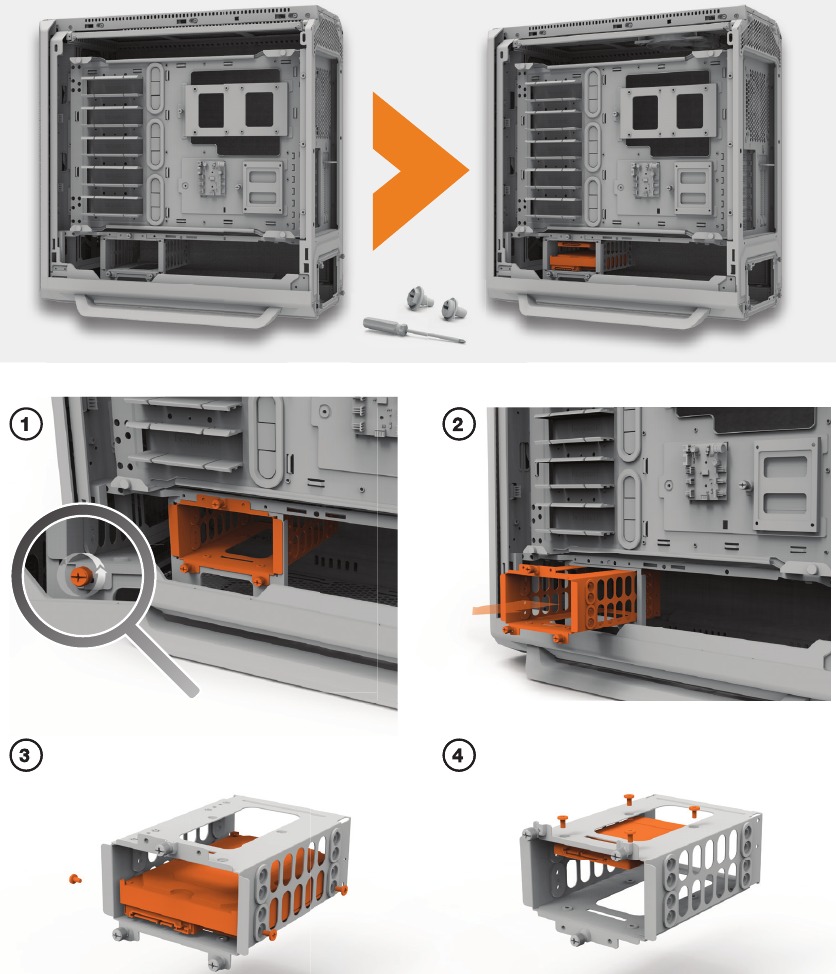

INSTALLATIE VAN DRIVES IN DE HDD-CAGE

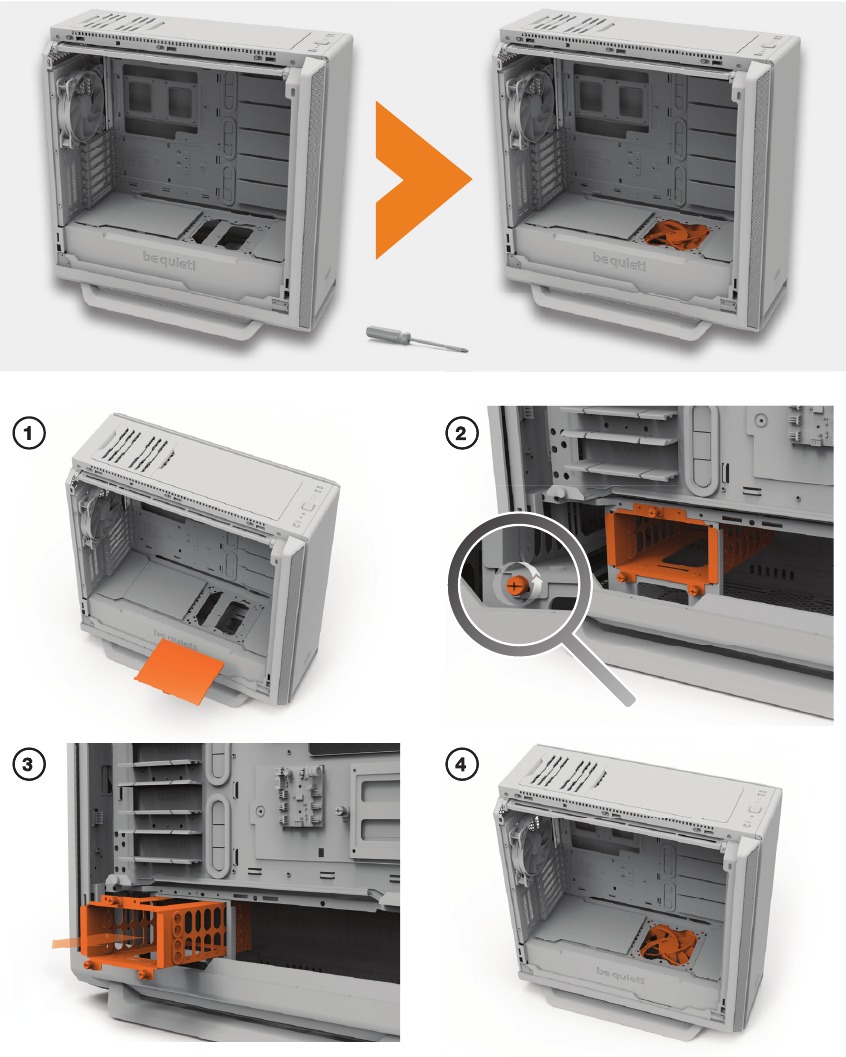

INSTALLATIE VAN EXTRA VENTILATOR IN DE PSU-OMHULSEL

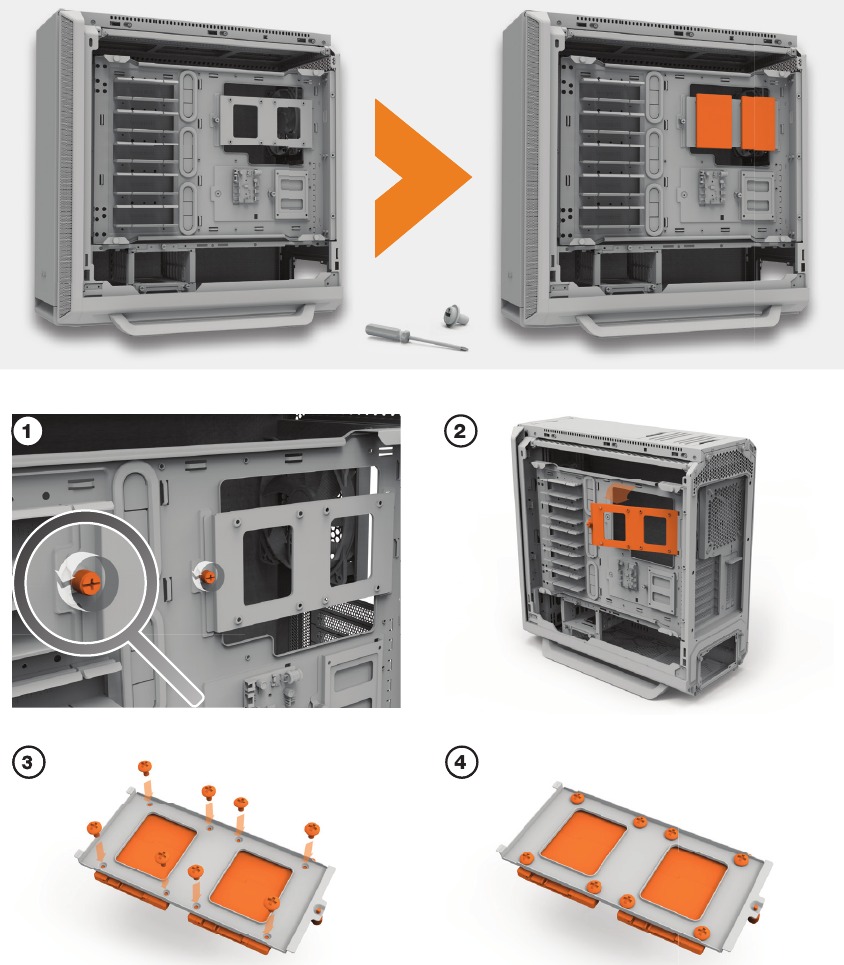

INSTALLATIE VAN SSD'S OP DE BEUGEL

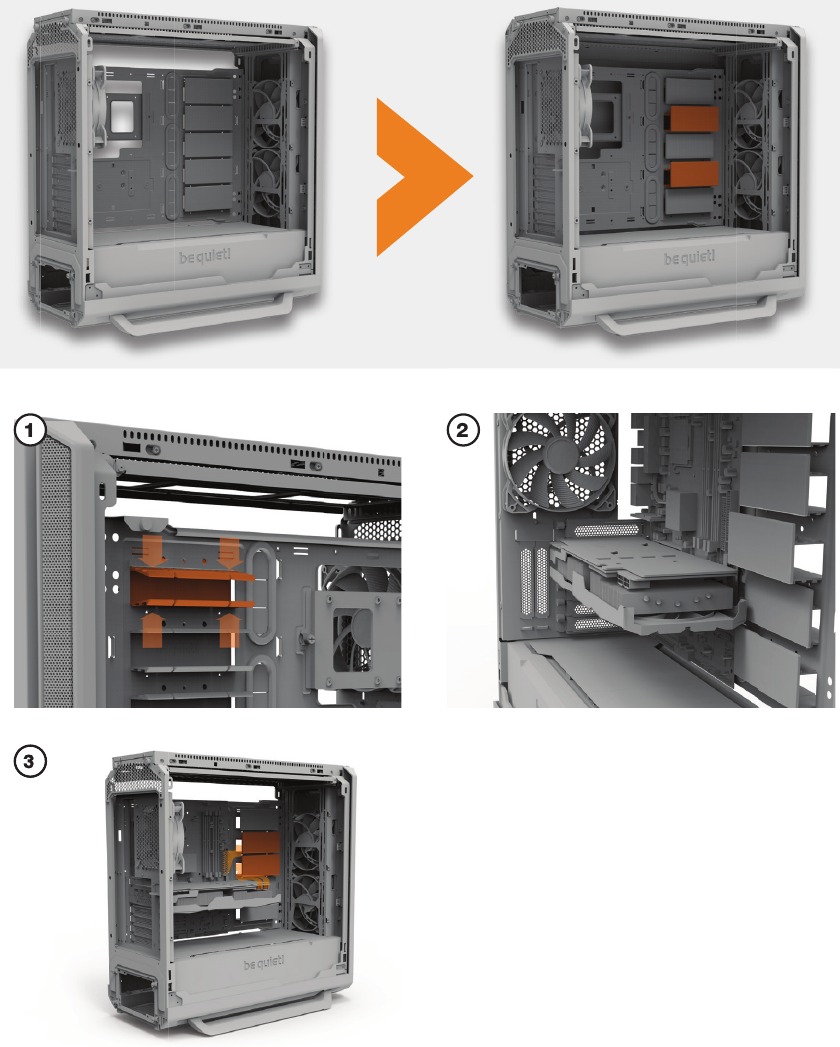

GEBRUIK VAN HDD-SLEUFAFDICHTINGEN

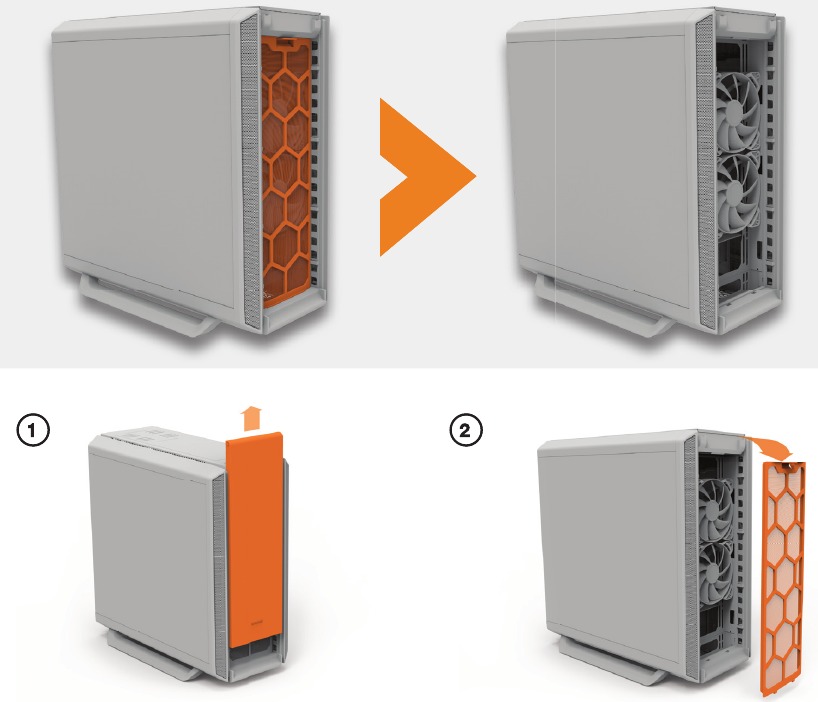

HET VOORSTE STOFFILTER VERWIJDEREN

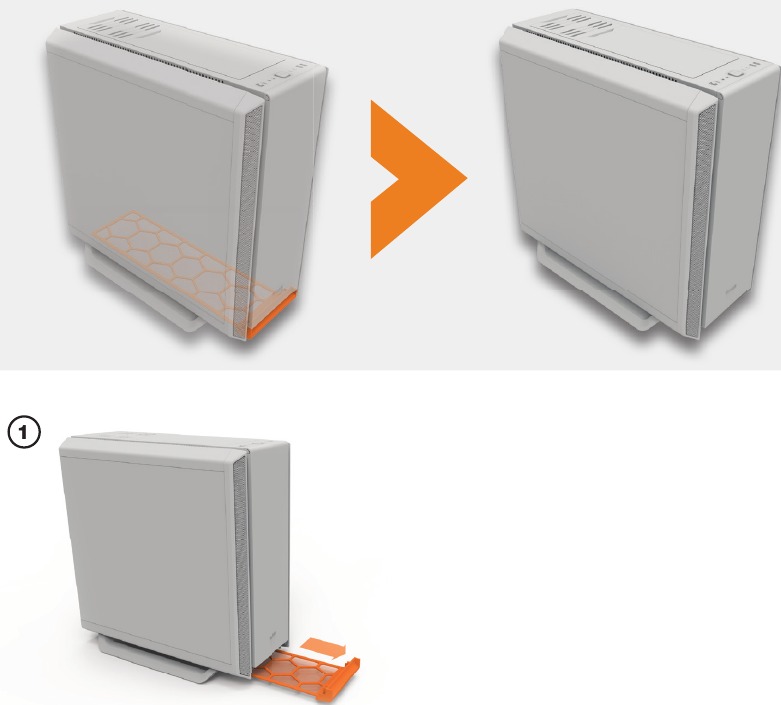

HET STOFFILTER ONDER VERWIJDEREN

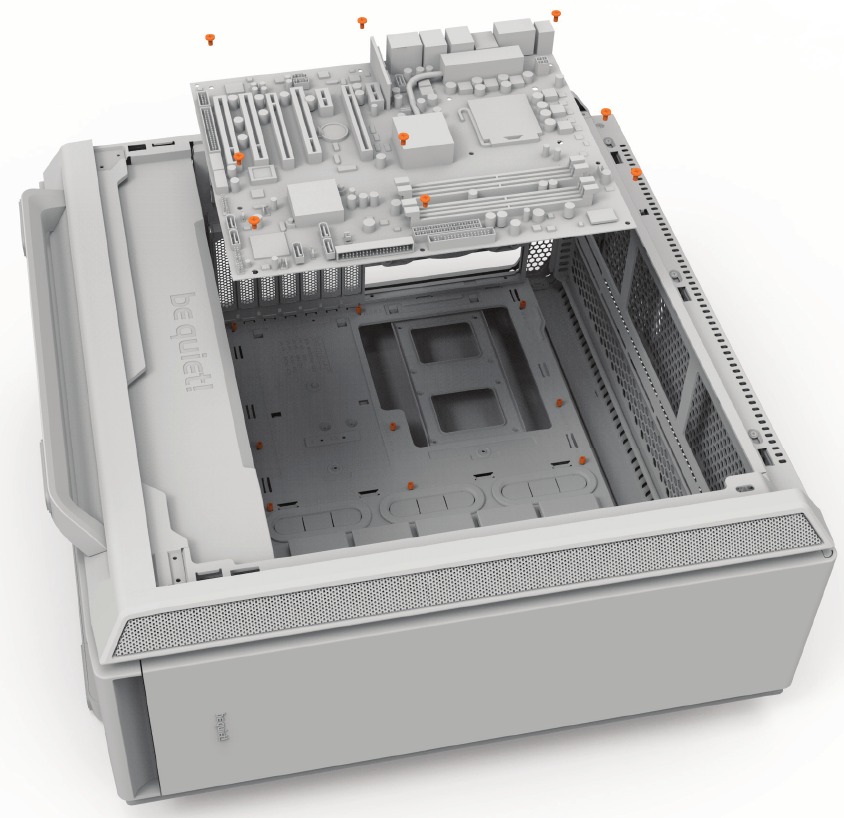

HET MOEDERBORD INSTALLEREN

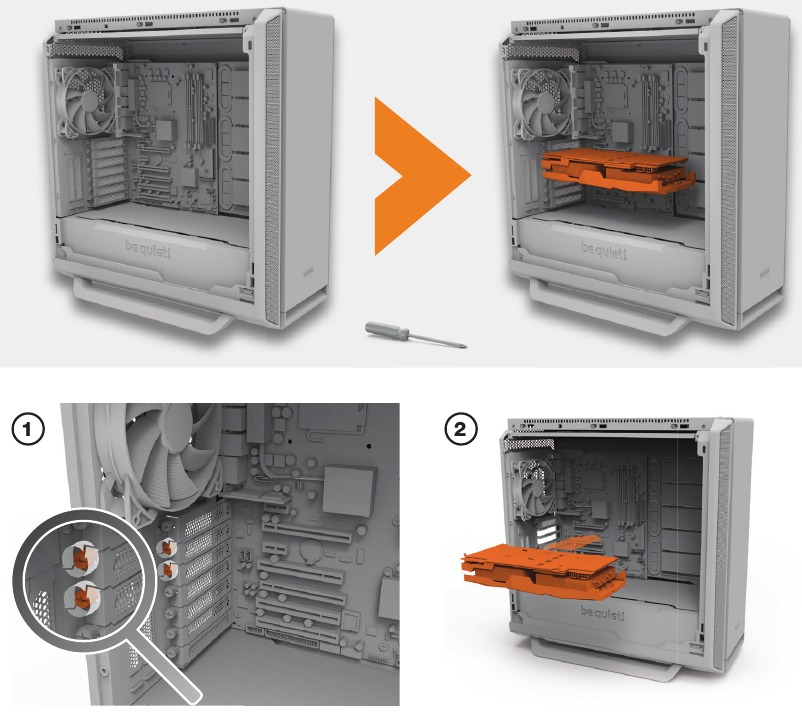

DE PCIE-KAARTEN INSTALLEREN

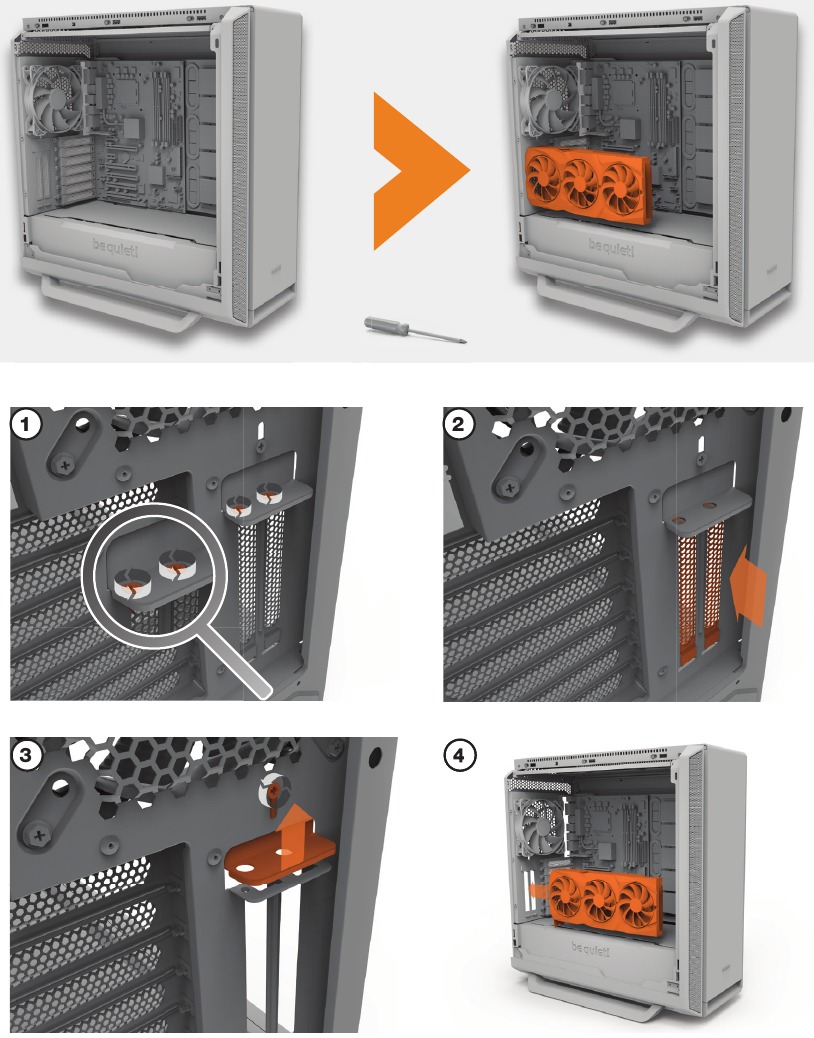

EEN GRAFISCHE KAART VERTICAAL INSTALLEREN

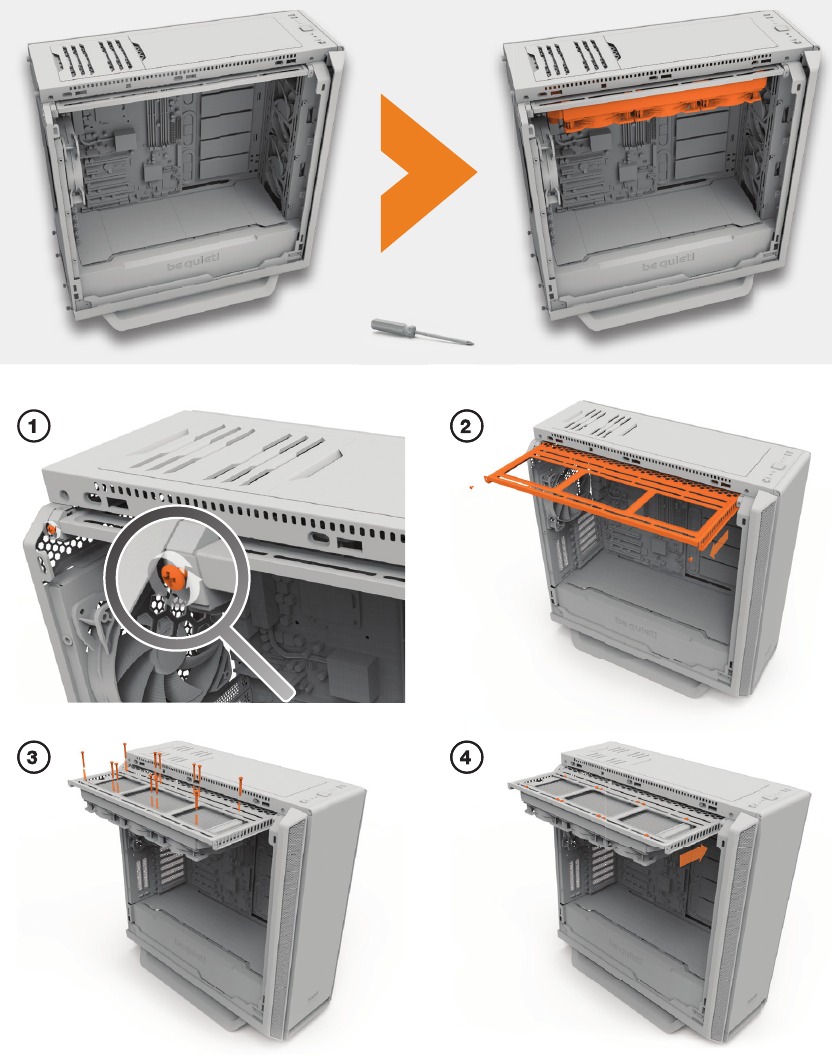

VENTILATOREN OF RADIATOREN INSTALLEREN OP DE AFNEEMBARE BOVENSTE BEUGEL

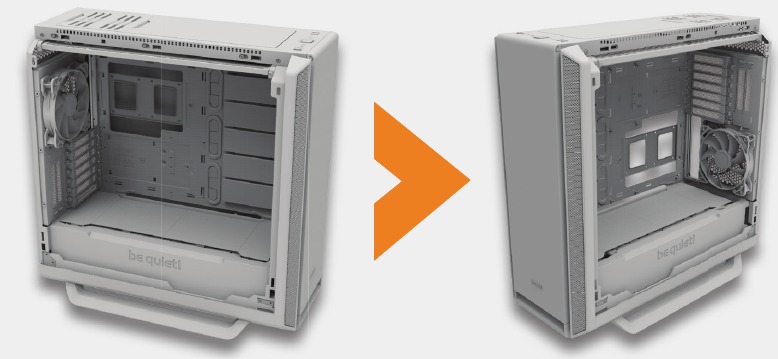

OMGEKEERDE LAY-OUT
Details van de fabrikant
Listan GmbH | Wilhelm-Bergner-Straße 11c | 21509 Glinde | Duitsland
Tel.0049407367686-44Fax004940-7367686-69
E-mail: service@bequiet.com
Website: www.bequiet.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download be quiet! Silent Base 802 - Handleiding pc-behuizingen
