SPECIFICATIES
| Moederbordcompatibiliteit | ATX, M-ATX, Mini-ITX |
| Type behuizing | Midi-Tower |
| PSU | PS2 ATX (niet inbegrepen) |
| Afmetingen (L x B x H in mm) | 450 x 232 x 463 |
| Materiaal | Staal (SGCC), ABS-plastic |
| Gewicht (kg) | 8,00 (netto) / 9,20 (bruto) |
| I/O-paneel | 1x USB 3.2 Gen. 2 Type C, 1x USB 3.2 Gen. 1, HD Audio, LED-schakelaar |
| PCI-slots | 7 |
| Drive bays | maximaal 4x 2,5 (4 meegeleverd) maximaal 2x 3,5 (2 meegeleverd) |
| Voorgeïnstalleerde ventilatoren (mm) / (rpm) | Voorzijde: 3x Light Wings PWM 120 / 1700 Achterzijde: 1x Light Wings PWM 140 / 1500 |
| Maximum aantal ventilatoren (mm) | Voorzijde: 2x 140 / 3x 120 Bovenkant: 2x 140 / 2x 120 |
| Optionele radiatoren (mm) | Voorzijde: 120, 140, 240, 280, 360 Bovenkant: 120, 240 Achterzijde: 120, 140 |
| Maximale afmetingen (mm) | CPU-koeler: 190 PSU: 258 / 225 (afhankelijk van de positie van de HDD-kooi) GPU: 369 |
| Speciale functies | PWM & ARGB-hub, schakelbare multi-mode en multi-color ARGB LED-verlichting (wit, rood, groen, blauw, oranje, paars, regenboog), ondersteunt LED-bediening van het moederbord |

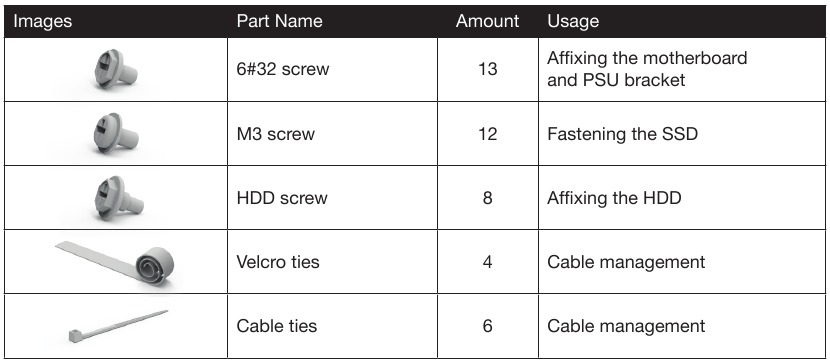

INHOUD

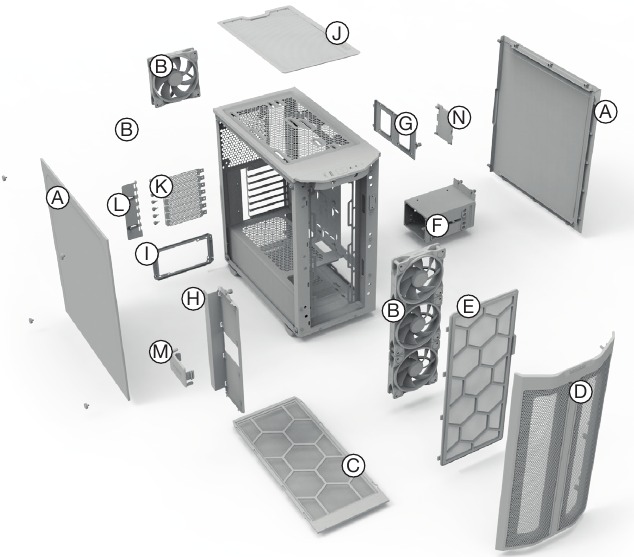

UITGEKLAPTE WEERGAVE EN BESCHRIJVING VAN ONDERDELEN
| A | Zijpaneel | H | SSD-paneel |
| B | Light Wings-ventilator | I | PSU-beugel |
| C | Stoffilter onderkant | J | Bovenklep |
| D | Voorkant behuizing | K | PCI express-afdekking |
| E | Stoffilter voorkant | L | PCI express-beugel |
| F | Dubbele HDD-kooi | M | Slotafdekking SSD-paneel |
| G | SSD-beugel | N | PWM & ARGB-hub |

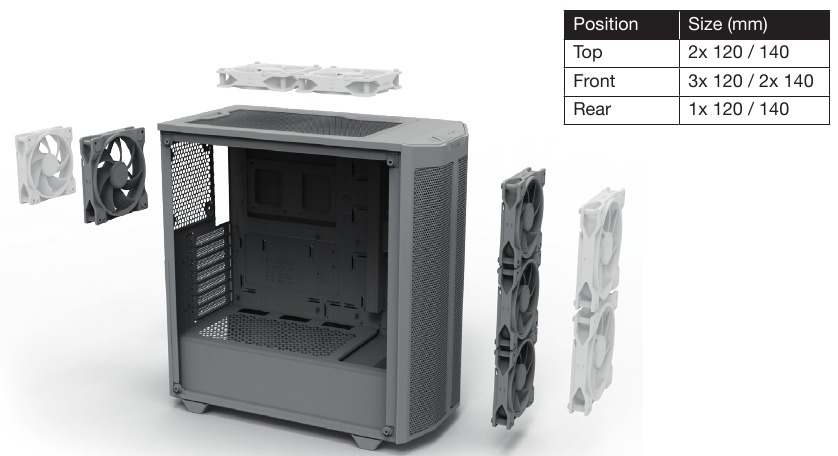

VENTILATORCOMPATIBILITEIT

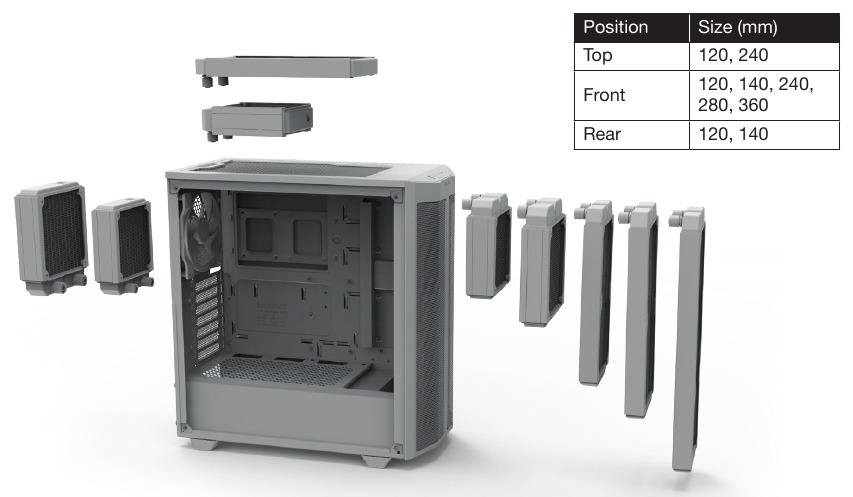

RADIATORCOMPATIBILITEIT

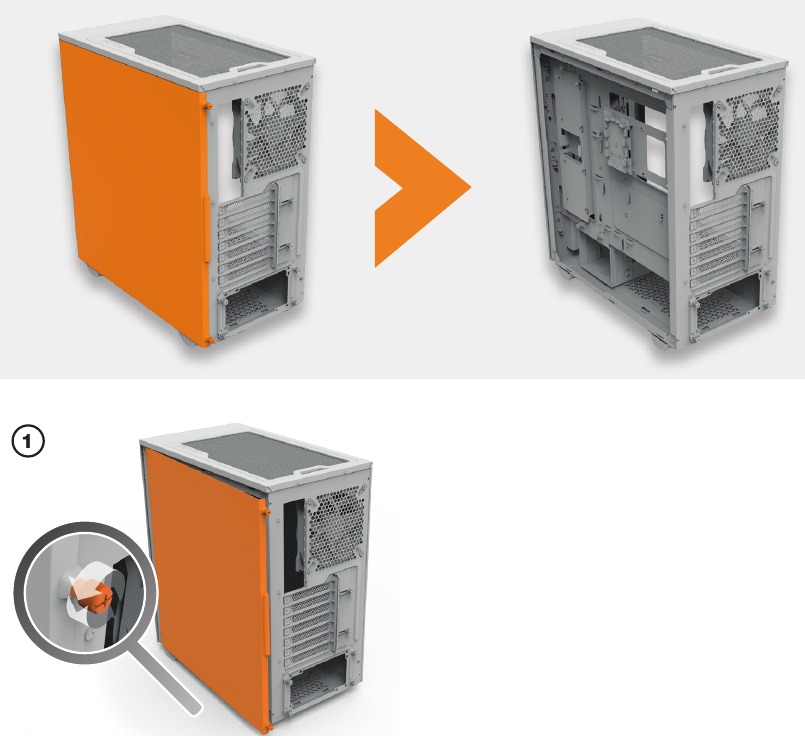

HET ZIJPANEEL VERWIJDEREN

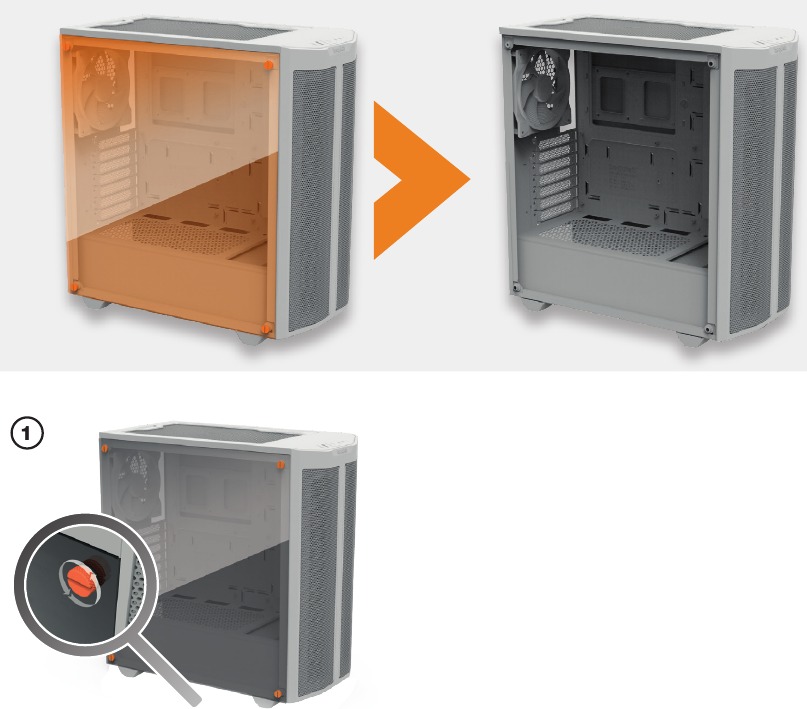

DE VERWIJDERING VAN HET ZIJRAAM

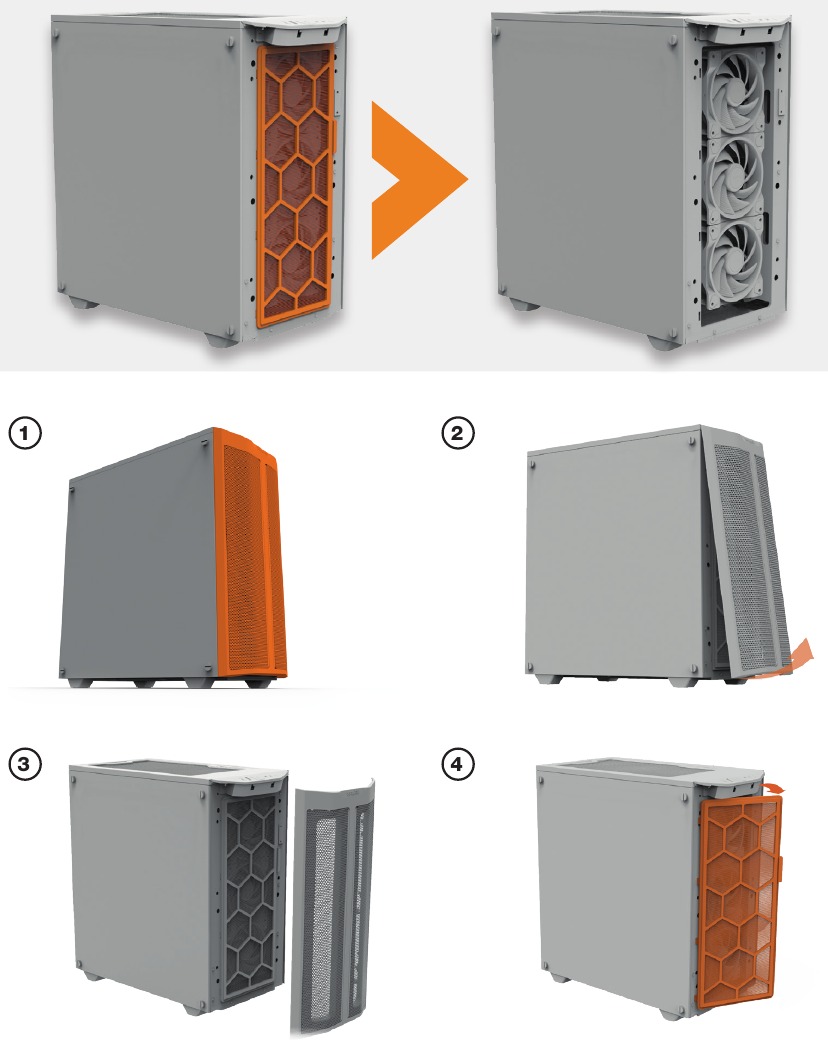

HET STOFFILTER AAN DE VOORKANT VERWIJDEREN

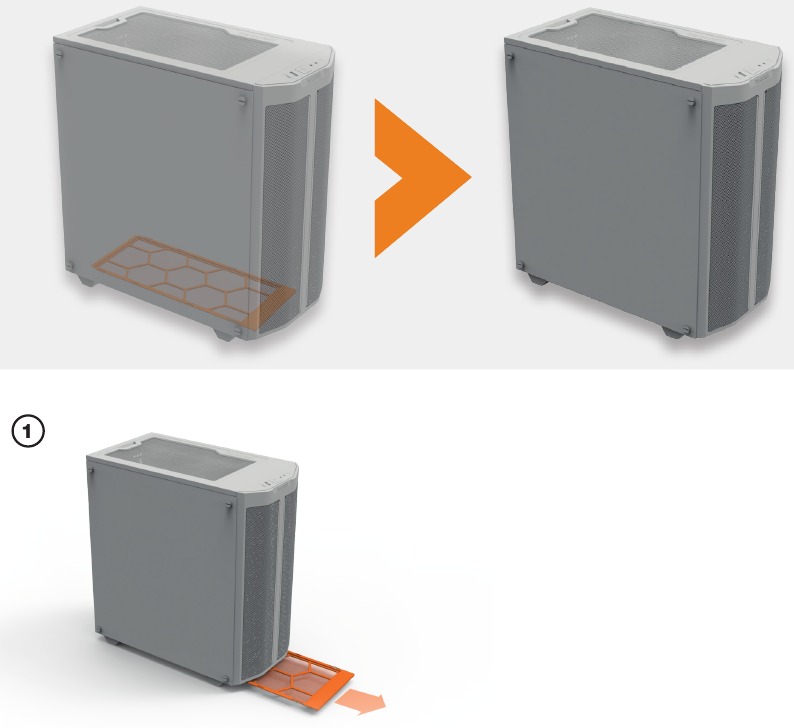

HET STOFFILTER AAN DE ONDERKANT VERWIJDEREN

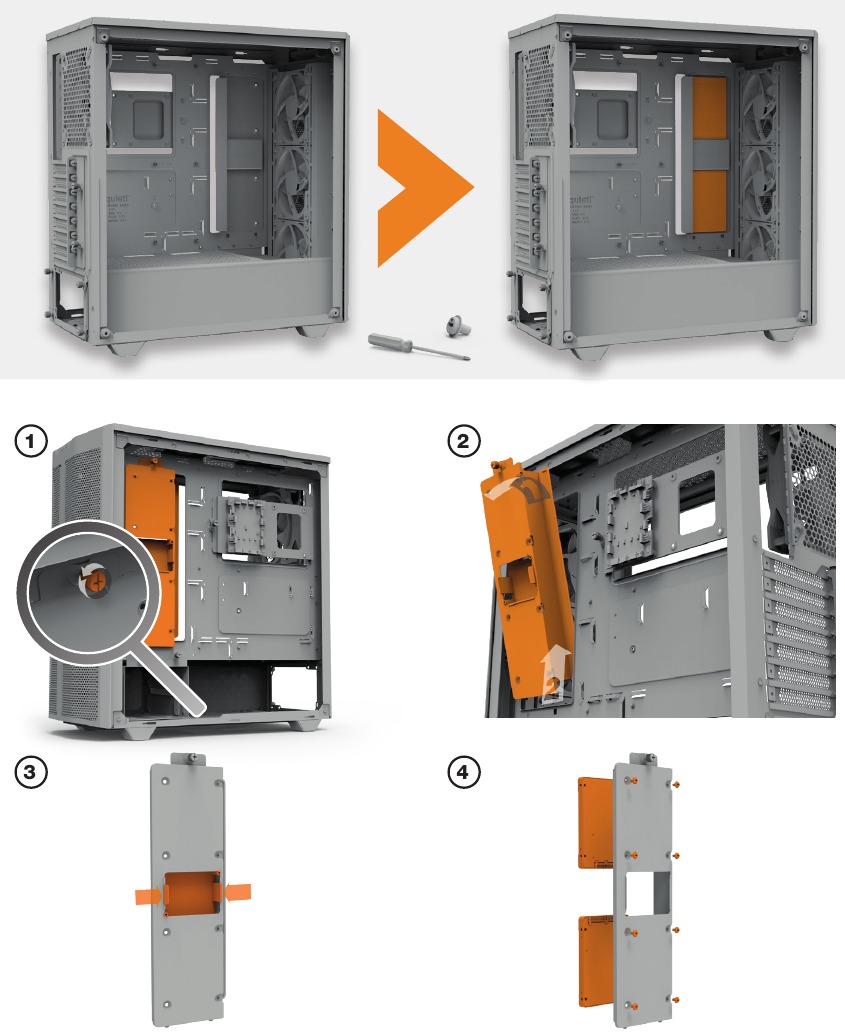

INSTALLATIE VAN SSD'S OP HET PANEEL

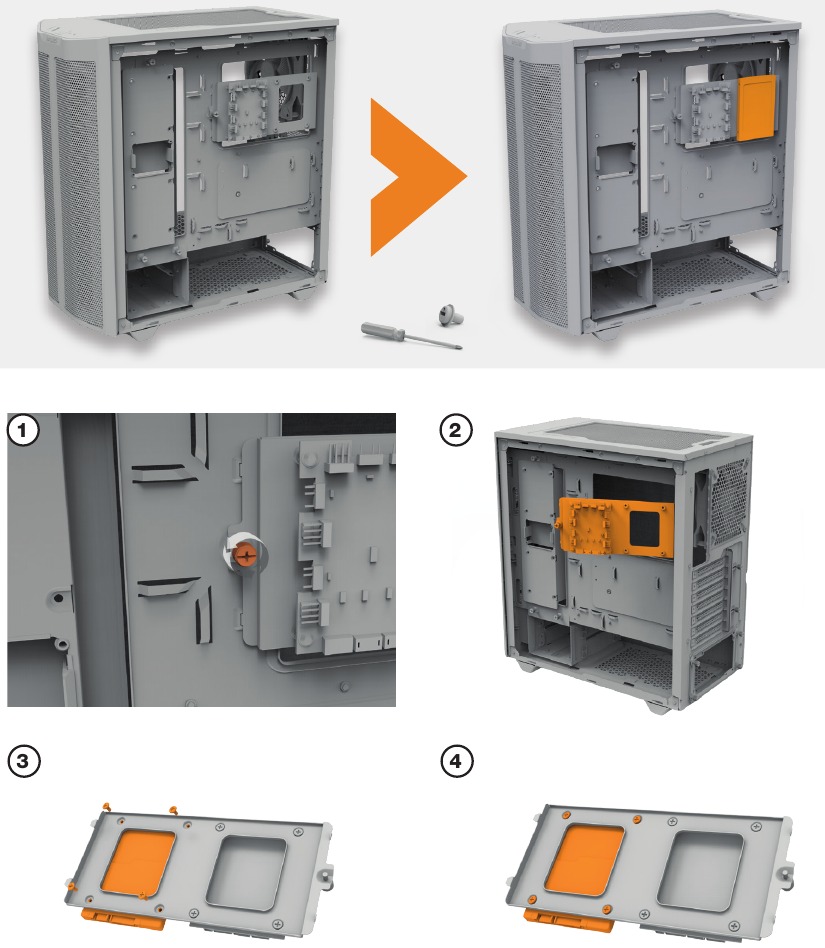

INSTALLATIE VAN SSD'S OP DE BEUGEL

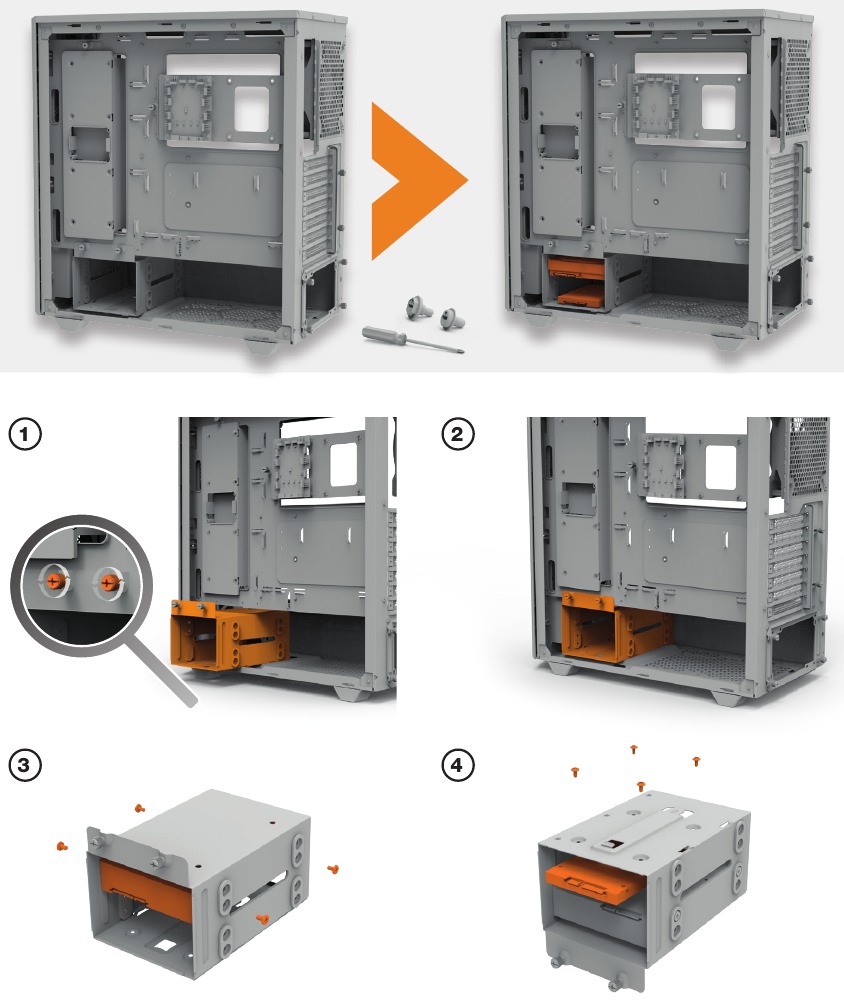

SCHIJVEN IN DE HDD-KOOI INSTALLEREN

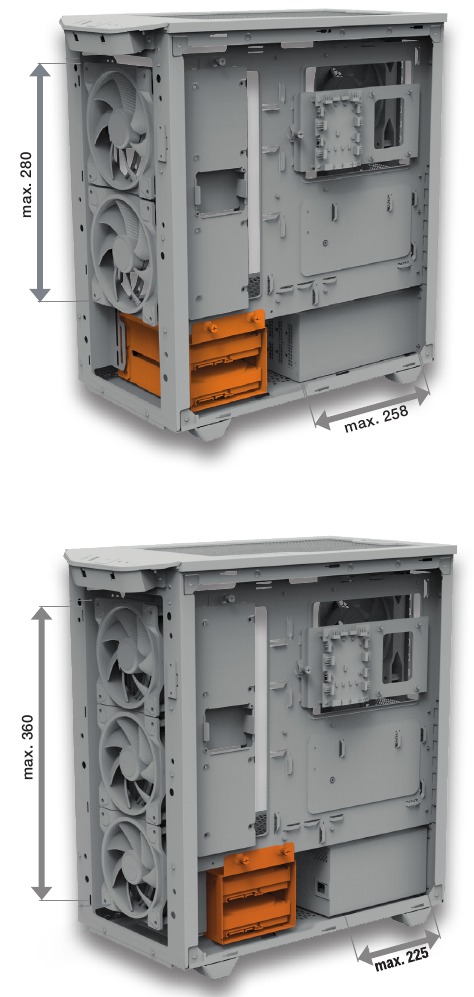

POSITIE HDD-KOOI

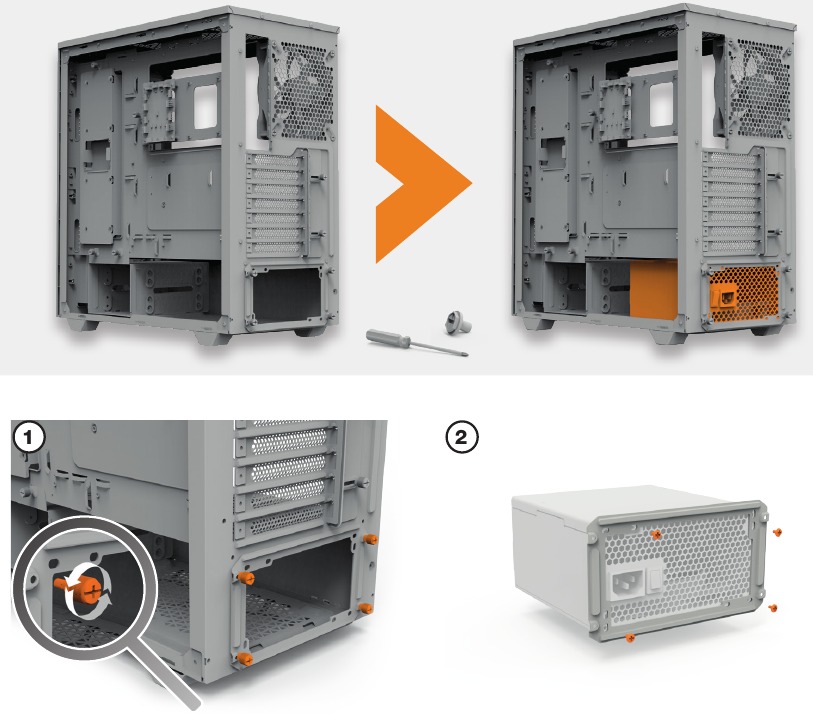

DE VOEDING INSTALLEREN

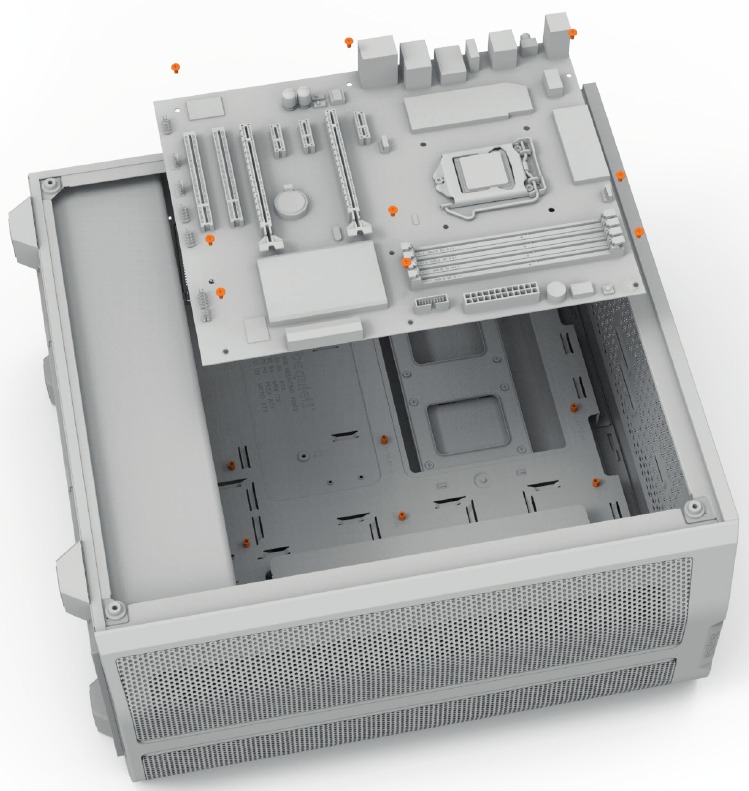

HET MOEDERBORD INSTALLEREN

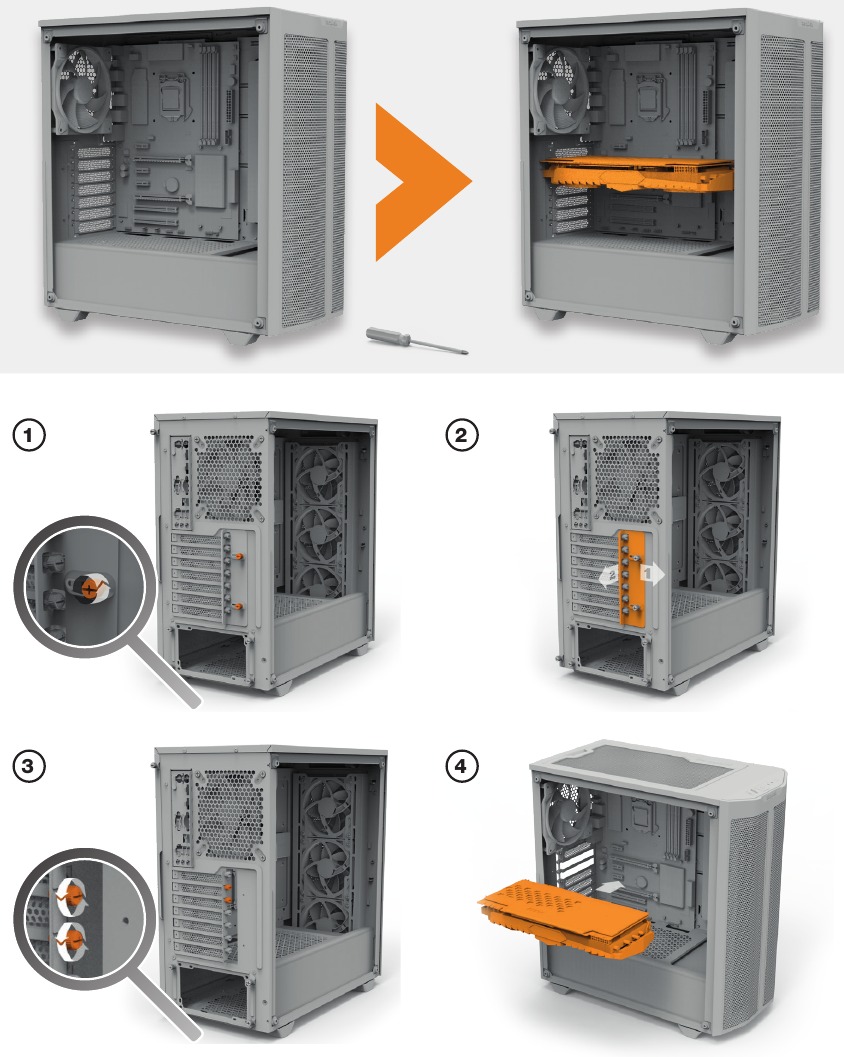

INSTALLATIE VAN GRAFISCHE KAART

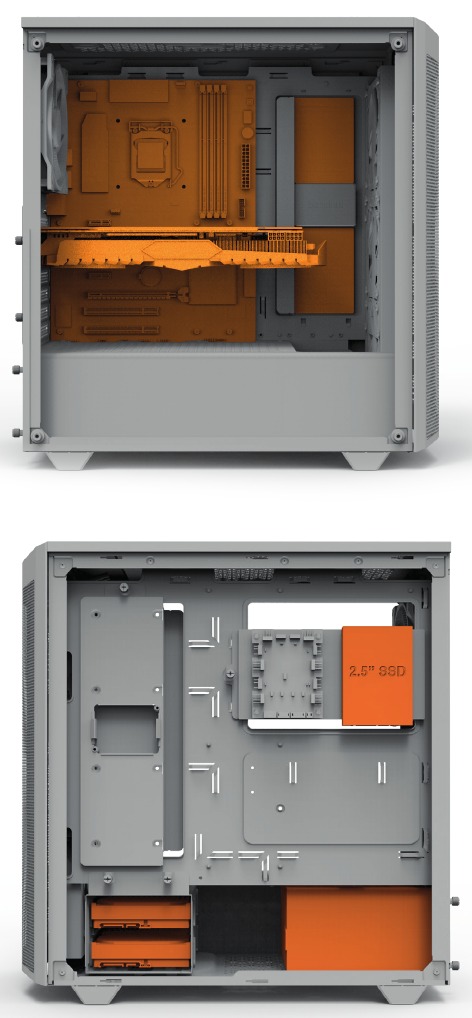

COMPLEET SYSTEEM

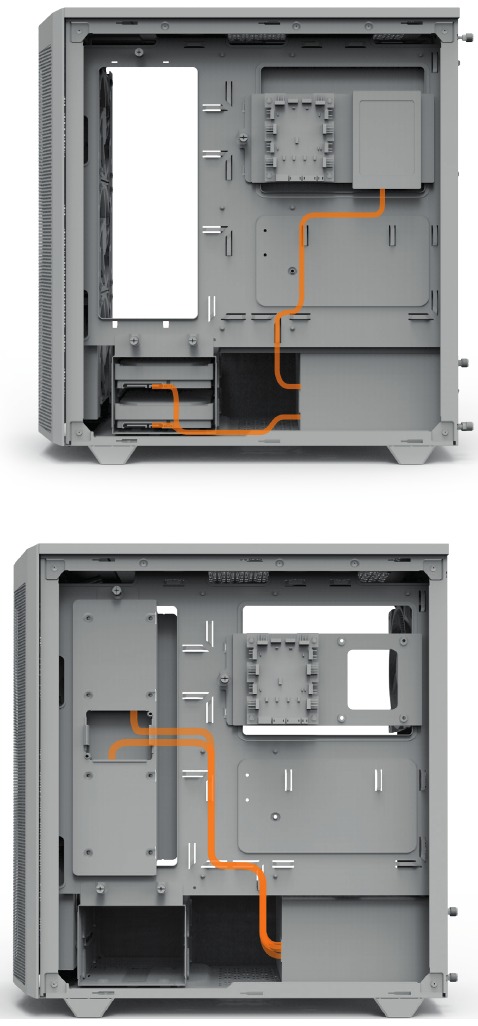

KABELBEHEER

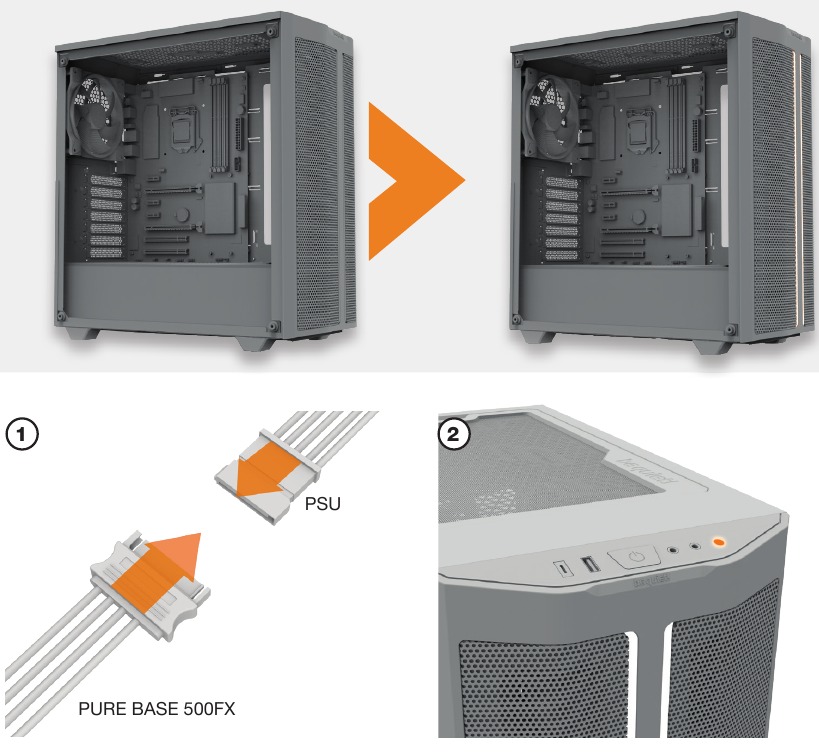

ARGB-MODI EN -KLEUREN
| Kleur / modus | Normaal | Breath | Comet | Trail |
| Wit | 1 | 2 | 3 | 4 |
| Rood | 5 | 6 | 7 | 8 |
| Groen | 9 | 10 | 11 | 12 |
| Blauw | 13 | 14 | 15 | 16 |
| Oranje | 17 | 18 | 19 | 20 |
| Paars | 21 | 22 | 23 | 24 |
| Alle kleuren | 25 | 26 | 27 | 28 - UIT |

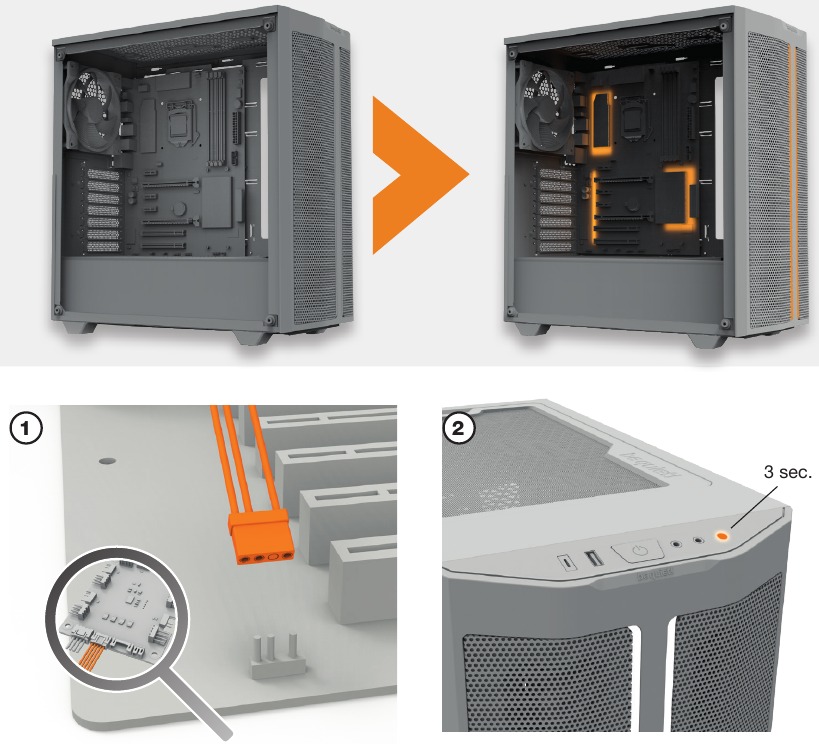

SYNCHRONISATIE ARGB
Details van de fabrikant
Listan GmbH | Wilhelm-Bergner-Straße 11c | 21509 Glinde | Duitsland
Tel. 0049 40 736 7686 - 44
Fax 0049 40-7367686-69
E-mail: service@bequiet.com
Website: www.bequiet.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download be quiet! Pure Base 500 FX - Handleiding pc-behuizingen
