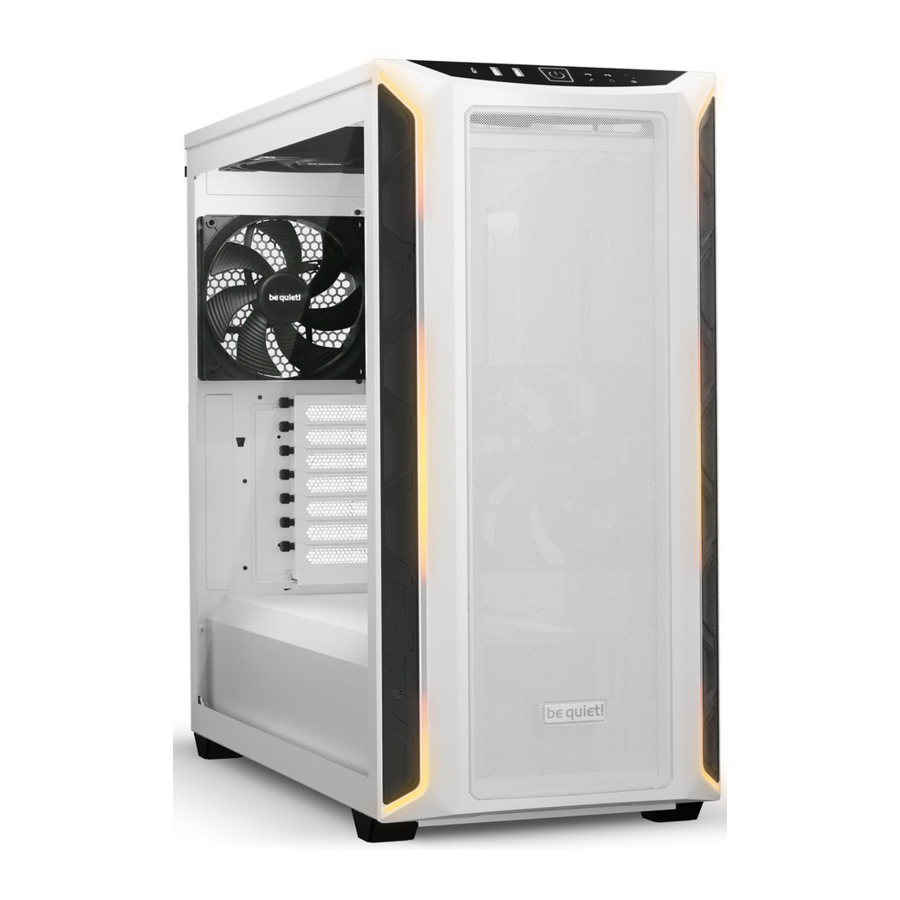

be quiet! Shadow Base 800 DX - Handleiding pc-behuizingen
Inhoud
- 1 SPECIFICATIES
- 2 INHOUD
- 3 UITGEKLAPTE WEERGAVE EN BESCHRIJVING VAN ONDERDELEN
- 4 RADIATORRUIMTE
- 5 HET ZIJPANEEL VERWIJDEREN
- 6 HET VENSTERPANEEL VERWIJDEREN
- 7 DE BOVENKANT VERWIJDEREN
- 8 HET STOFFILTER AAN DE VOORKANT VERWIJDEREN
- 9 HET STOFFILTER AAN DE ONDERKANT VERWIJDEREN
- 10 INSTALLATIE VAN EXTRA VENTILATOR AAN DE ONDERKANT
- 11 INSTALLATIE VAN DE DUBBELE HDD-BEUGEL BIJ GEBRUIK VAN GROTERE RADIATOREN
- 12 INSTALLATIE VAN DE DUBBELE HDD-BEUGEL BIJ GEBRUIK VAN GROTERE PSU'S
- 13 INSTALLATIE VAN SCHIJVEN IN DE ENKELE HDD-KOOI
- 14 INSTALLATIE VAN SSD'S OP HET PANEEL
- 15 INSTALLATIE VAN SSD'S OP DE BEUGEL
- 16 INSTALLATIE VAN HDD'S OP DE BEUGEL
- 17 DE ATX-MOEDERBORD INSTALLEREN
- 18 DE E-ATX-MOEDERBORD INSTALLEREN
- 19 EEN GRAFISCHE KAART INSTALLEREN
- 20 EEN GRAFISCHE KAART VERTICAAL INSTALLEREN
- 21 DE VOEDING INSTALLEREN
- 22 KABELMANAGEMENTBALK
- 23 COMPLEET SYSTEEM
- 24 ARGB-MODI EN -KLEUREN
- 25 SYNCHRONISATIE ARGB
- 26 Referenties
- 27 Download handleiding
- 28 In andere talen
SPECIFICATIES
| Compatibiliteit moederbord | E-ATX, ATX, M-ATX, Mini-ITX |
| Type behuizing | Midi-Tower |
| PSU | PS2 ATX (niet inbegrepen) |
| Afmetingen (L x B x H in mm) | 550 x 247 x 522 |
| Materiaal | Staal (SGCC), ABS |
| Gewicht (kg) | 11,8 (netto) / 13,2 (bruto) |
| I/O-paneel | 1x USB 3.2 Gen. 2 Type C, 2 x USB 3.2, HD Audio (mic + audio), LED-bediening, I/O-knop |
| PCI-sleuven | 7 |
| Drive Bays | tot 8x 2,5" (4 inbegrepen) tot 4x 3,5" (2 inbegrepen) |
| Voorgeïnstalleerde ventilatoren (mm) / (rpm) | Voorzijde: 1x Pure Wings 3 PWM 140 / 1200 Bovenkant: 1x Pure Wings 3 PWM 140 / 1200 Achterzijde: 1x Pure Wings 3 PWM 140 / 1200 |
| Maximale ventilatoren (mm) | Voorzijde: 3x 140 / 120 Bovenkant: 3x 140 / 120 Onderkant: 1x 140 / 120 Achterzijde: 1x 140 / 120 |
| Optionele radiatoren (mm) | Voorzijde: 120 / 140 / 240 / 280 / 360 / 420 Bovenkant: 120 / 140 / 240 / 280 / 360 / 420 Achterzijde: 120 |
| Maximale afmetingen (mm) | CPU-koeler: tot 180 PSU: tot 250 GPU: tot 430 |
| ARGB-connector | 3-pins |

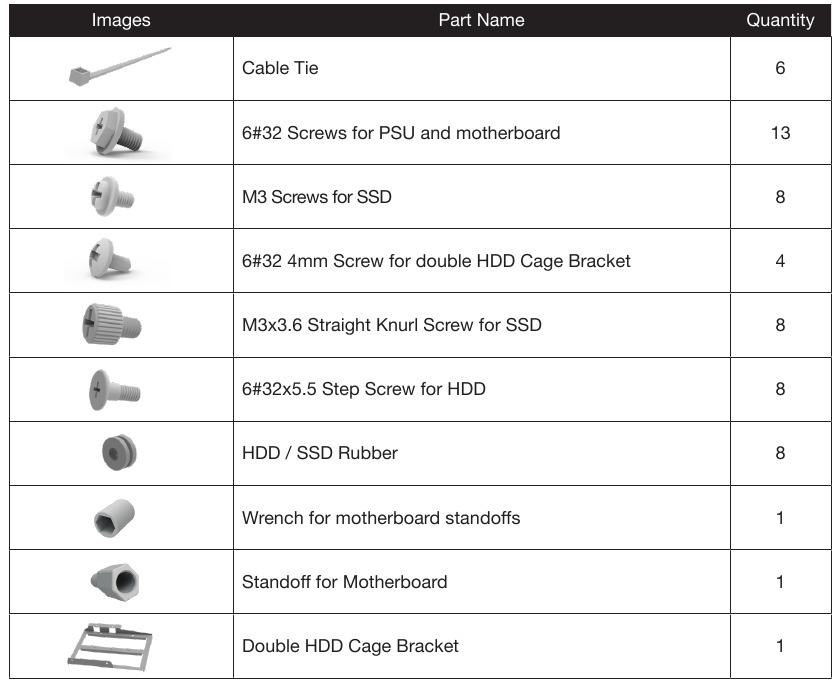

INHOUD

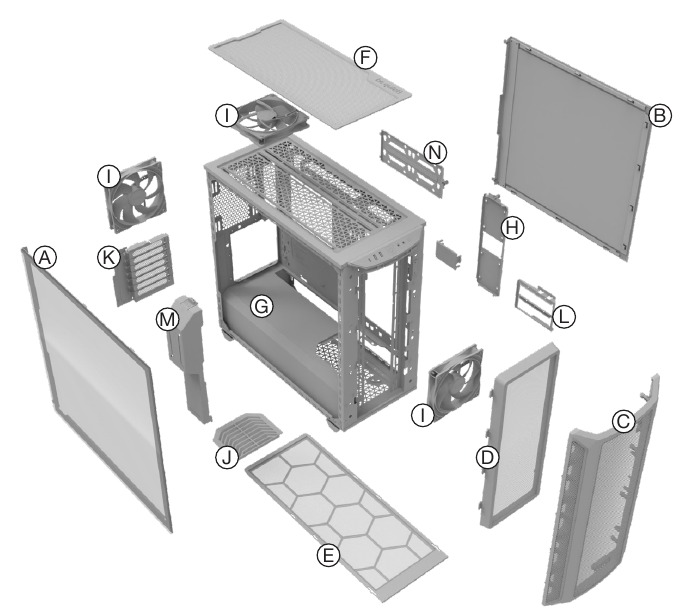

UITGEKLAPTE WEERGAVE EN BESCHRIJVING VAN ONDERDELEN
| A | Zijpaneel met venster | H | SSD-paneel |
| B | Zijpaneel | I | Pure Wings 3 / 140mm |
| C | Voorpaneel | J | Luchtstroomafdekking PSU-afdekking |
| D | Stoffilter voorzijde | K | PCIe-beugel |
| E | Stoffilter onderkant | L | Dubbele HDD-beugel |
| F | Meshpaneel bovenkant | M | Kabelmanagementbalk |
| G | PSU-afdekking | N | SSD/HDD-beugel achterzijde |

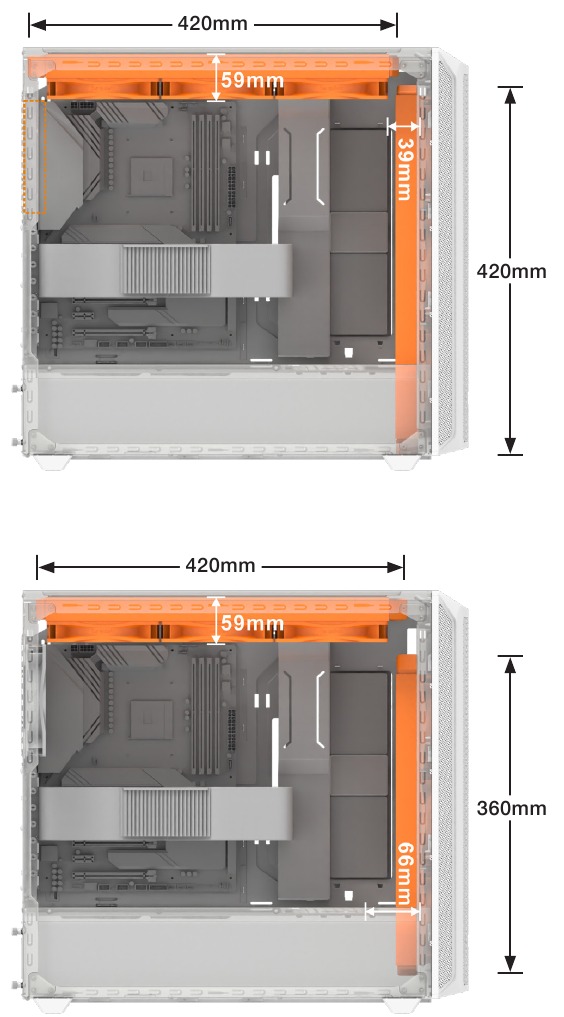

RADIATORRUIMTE

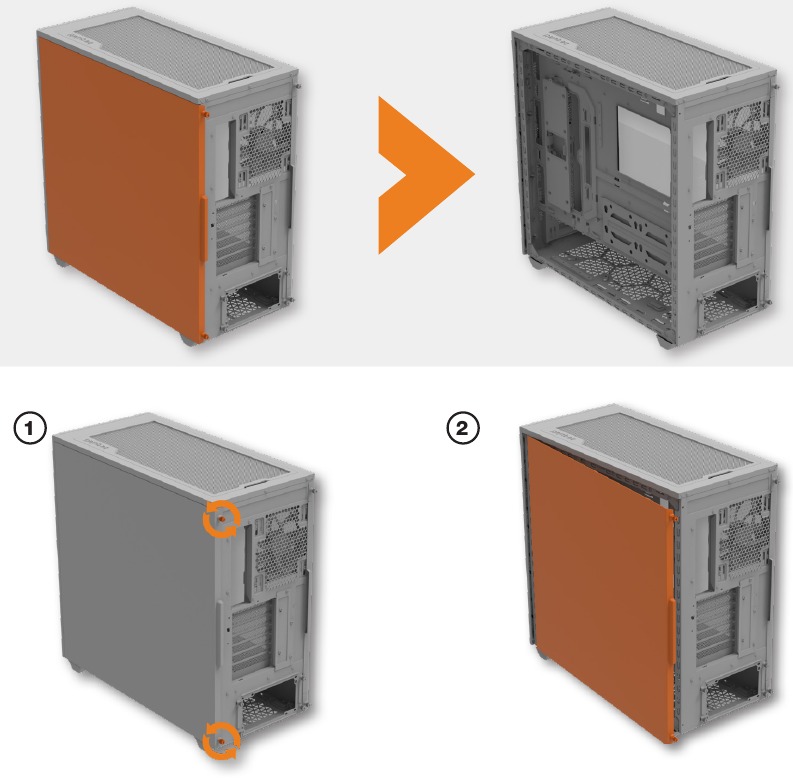

HET ZIJPANEEL VERWIJDEREN

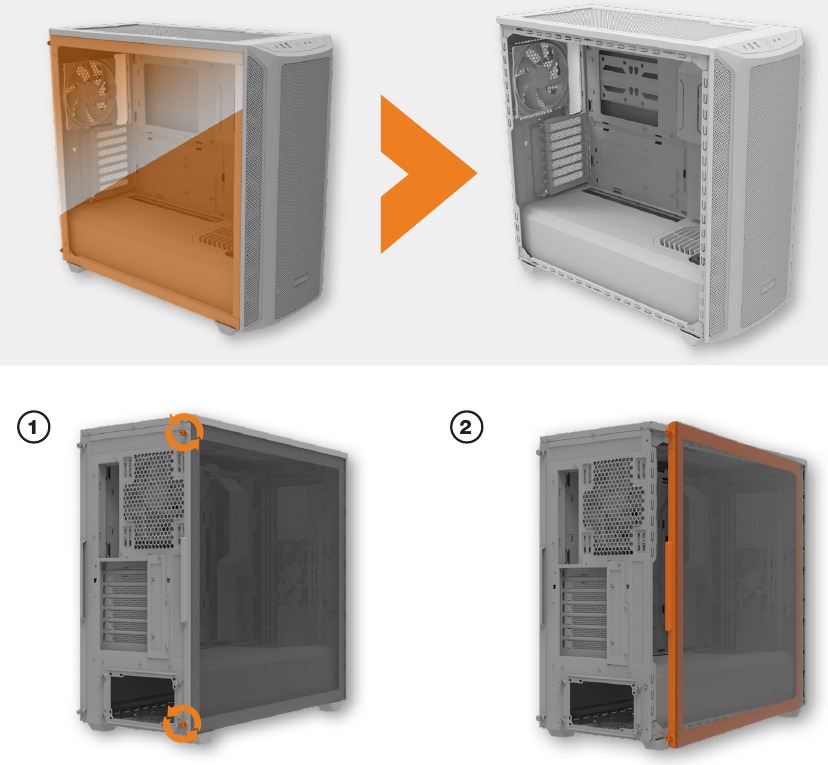

HET VENSTERPANEEL VERWIJDEREN

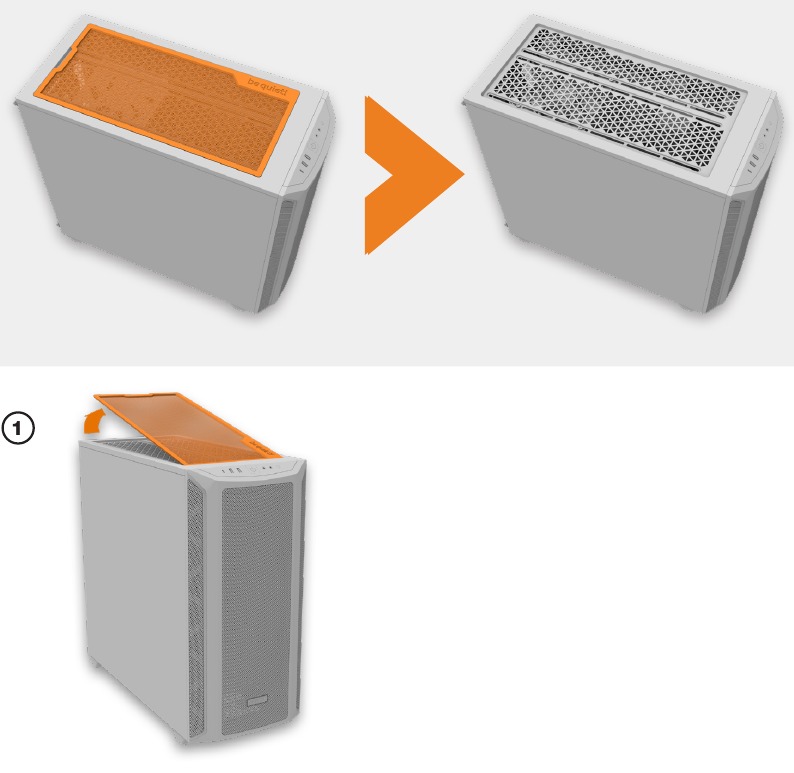

DE BOVENKANT VERWIJDEREN

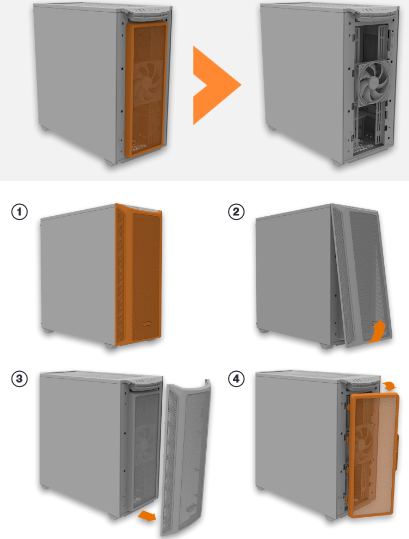

HET STOFFILTER AAN DE VOORKANT VERWIJDEREN
HET STOFFILTER AAN DE ONDERKANT VERWIJDEREN

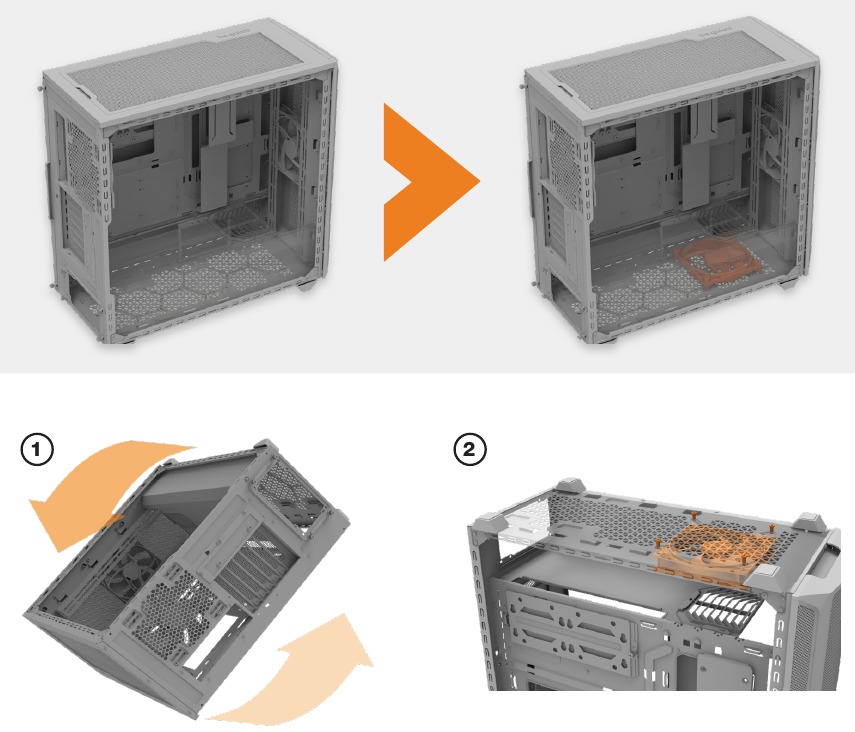

INSTALLATIE VAN EXTRA VENTILATOR AAN DE ONDERKANT

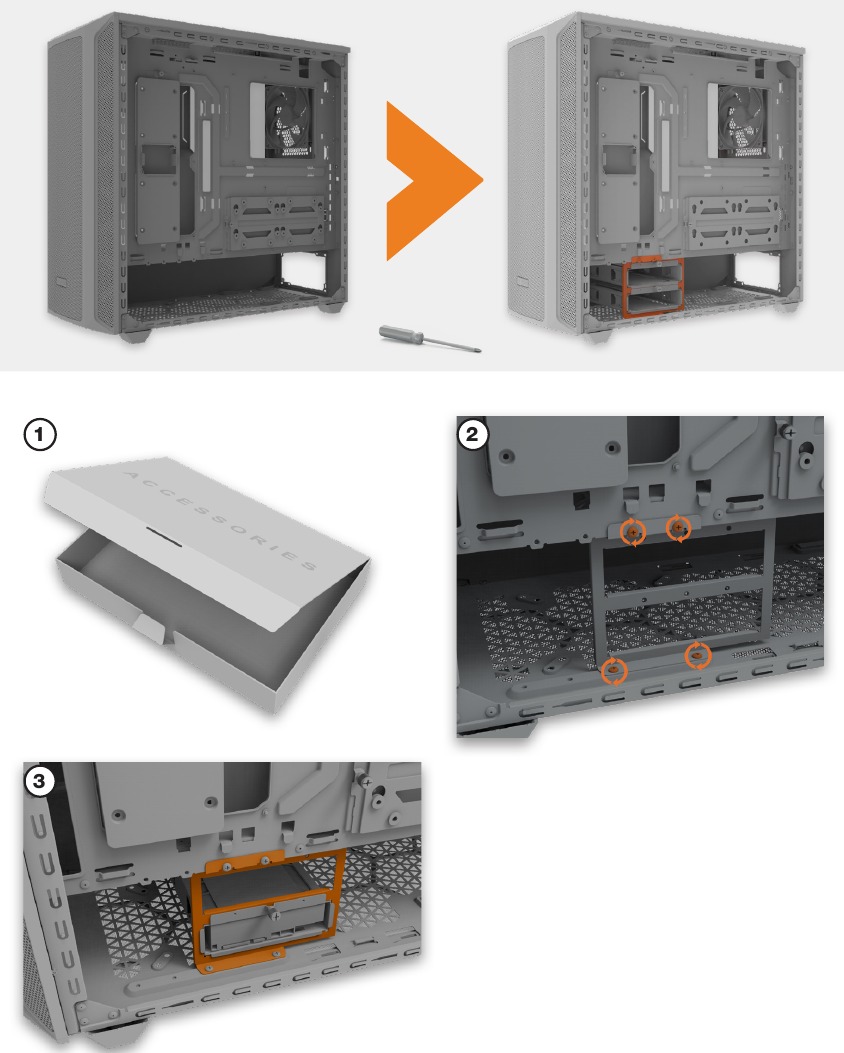

INSTALLATIE VAN DE DUBBELE HDD-BEUGEL BIJ GEBRUIK VAN GROTERE RADIATOREN

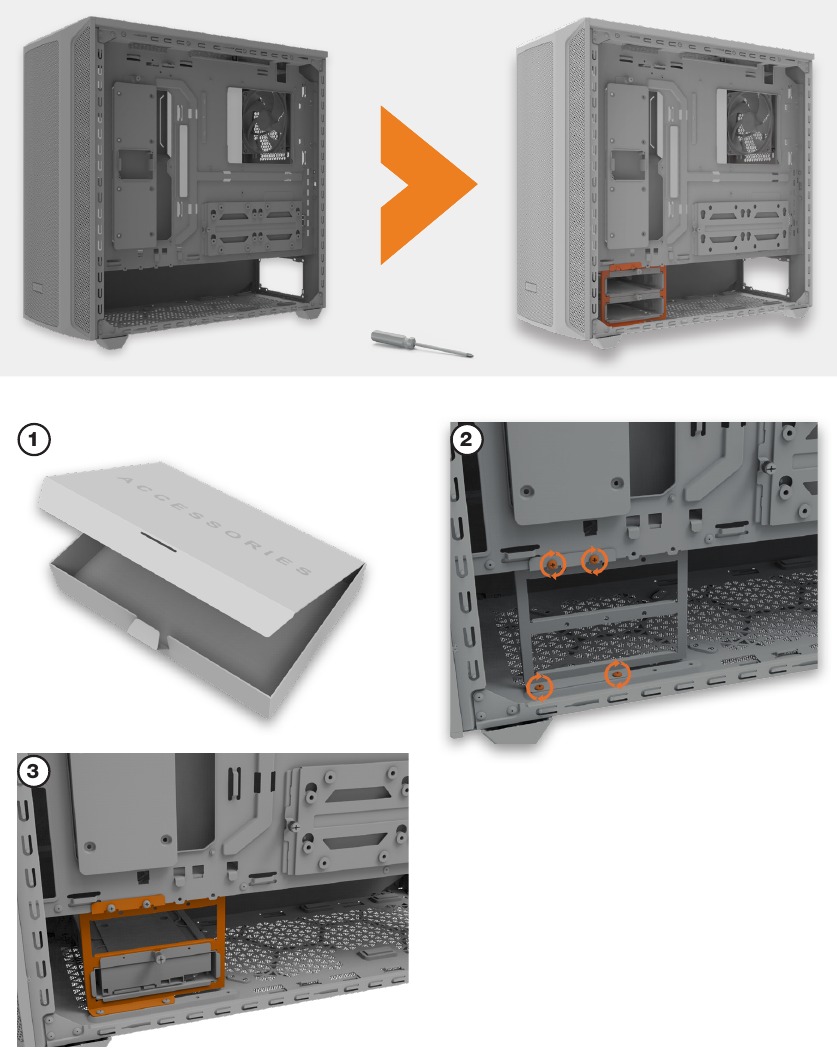

INSTALLATIE VAN DE DUBBELE HDD-BEUGEL BIJ GEBRUIK VAN GROTERE PSU'S

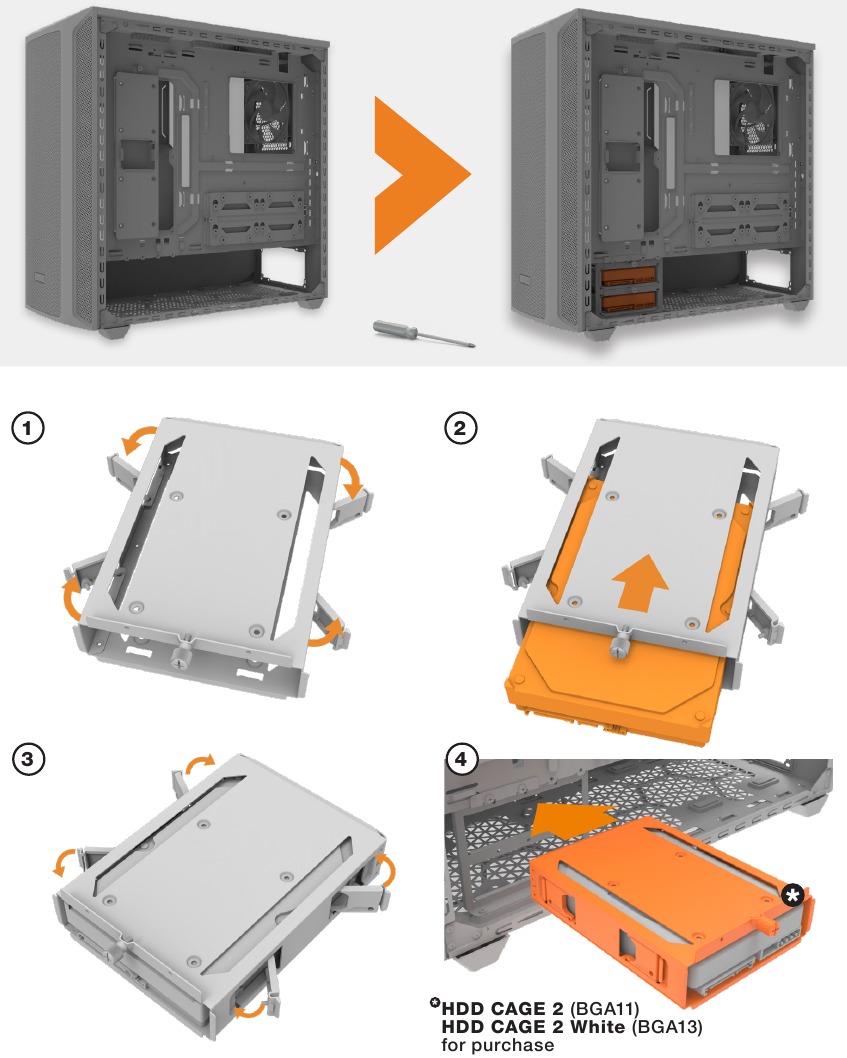

INSTALLATIE VAN SCHIJVEN IN DE ENKELE HDD-KOOI

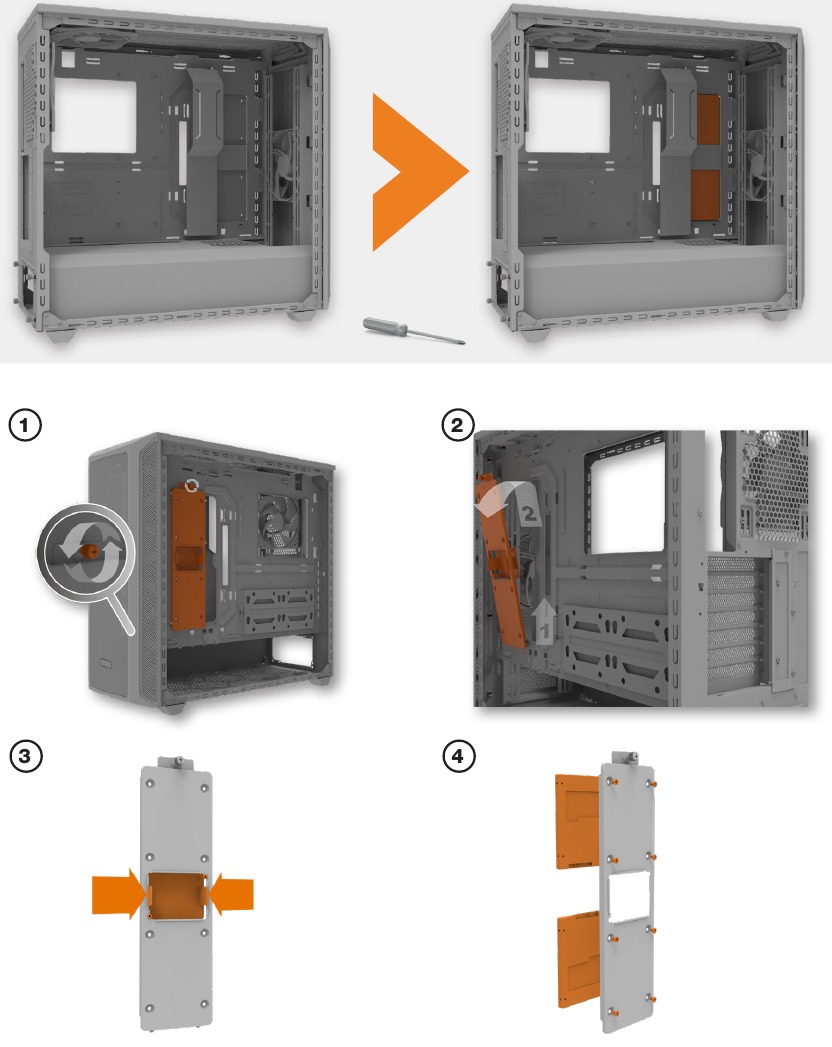

INSTALLATIE VAN SSD'S OP HET PANEEL

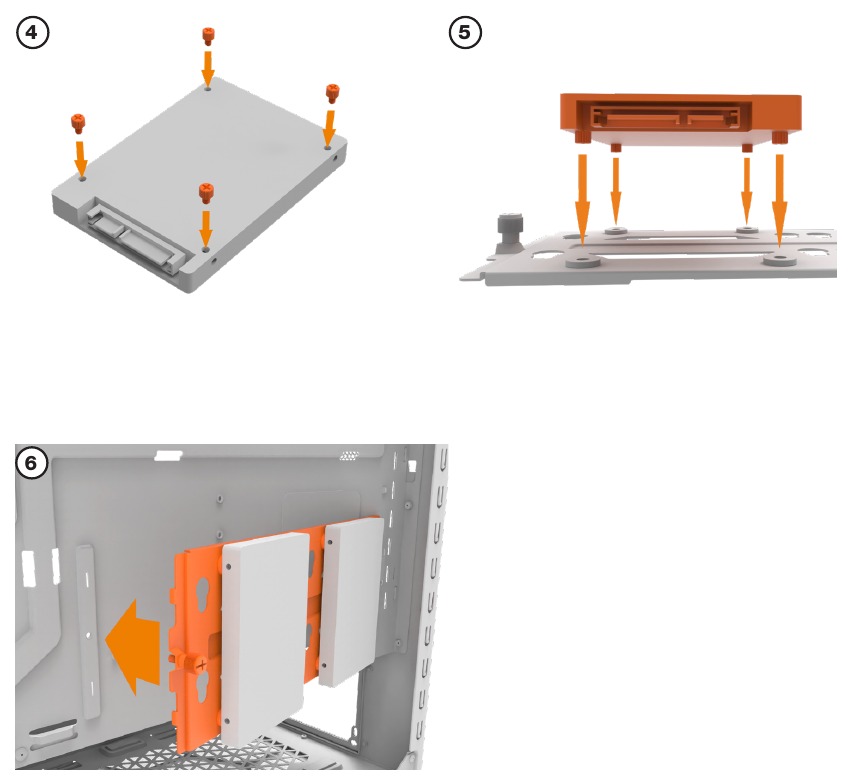

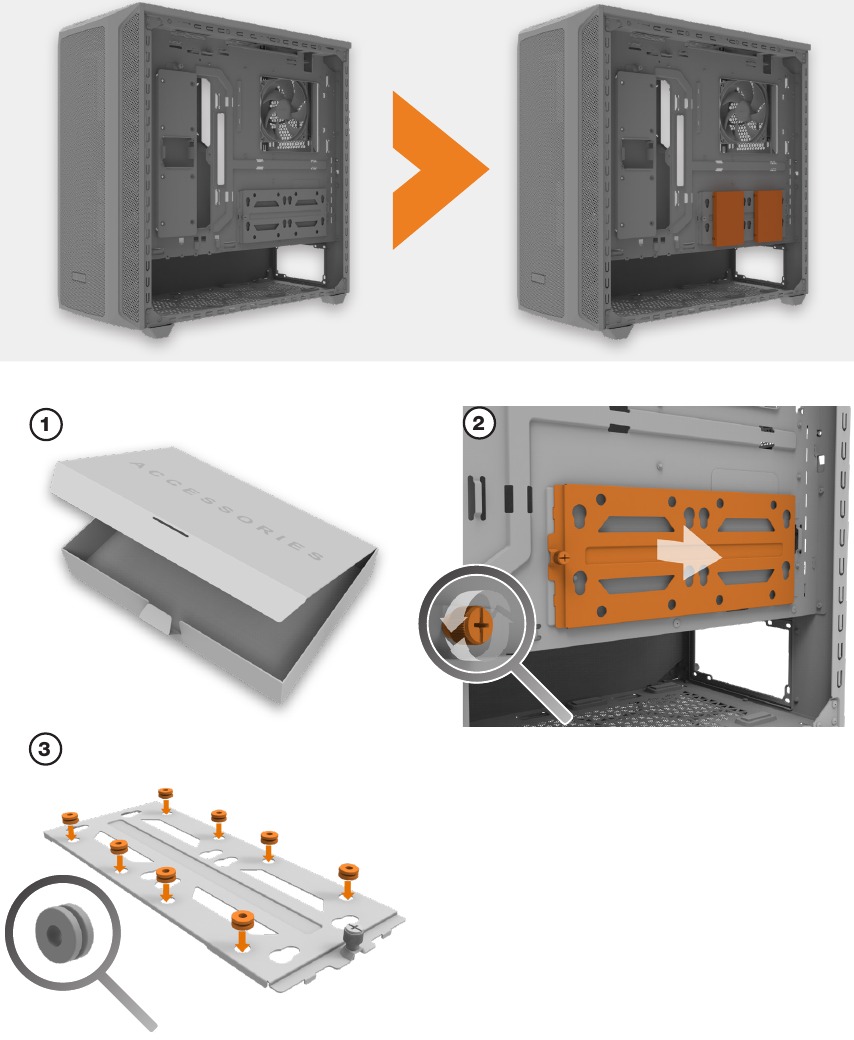

INSTALLATIE VAN SSD'S OP DE BEUGEL

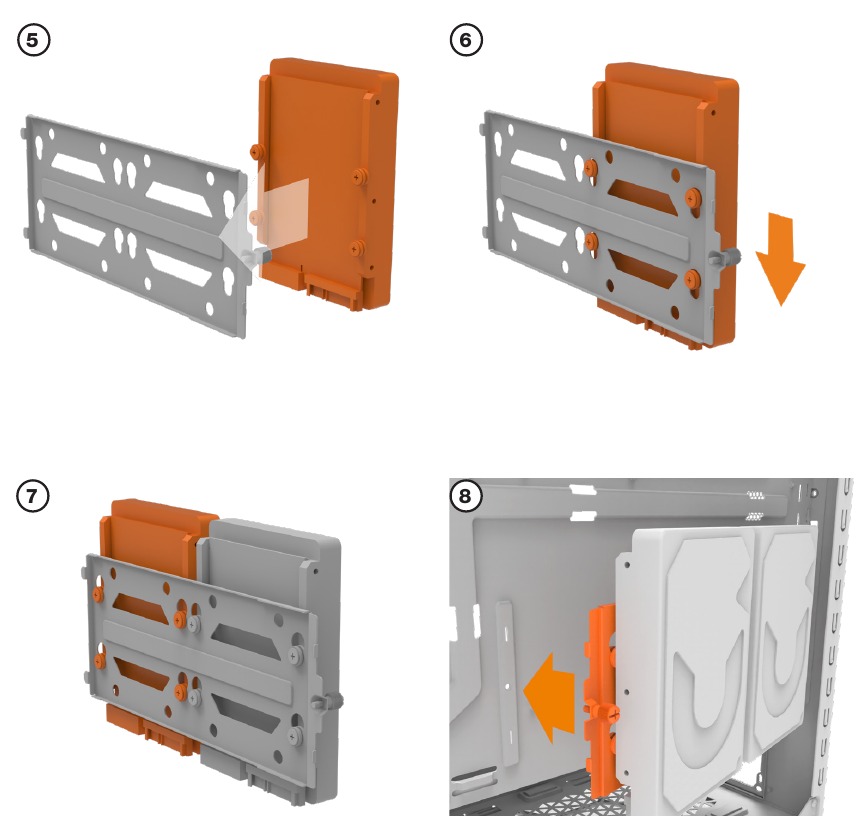

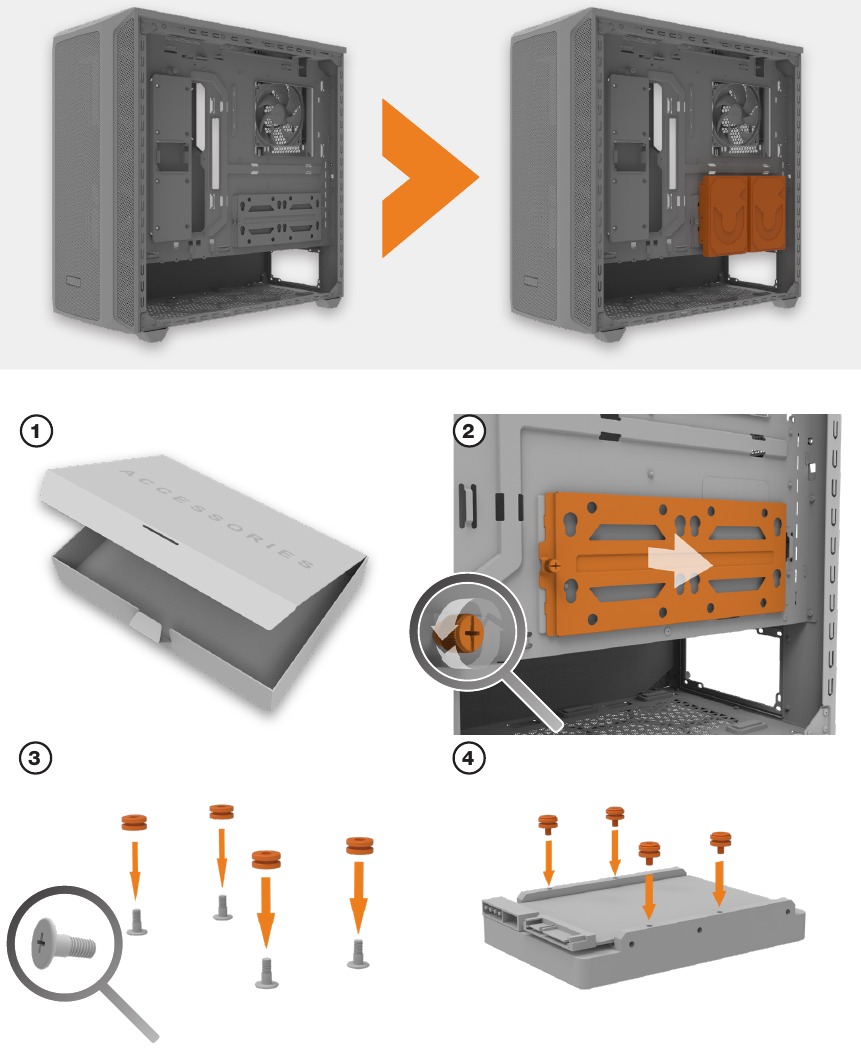

INSTALLATIE VAN HDD'S OP DE BEUGEL

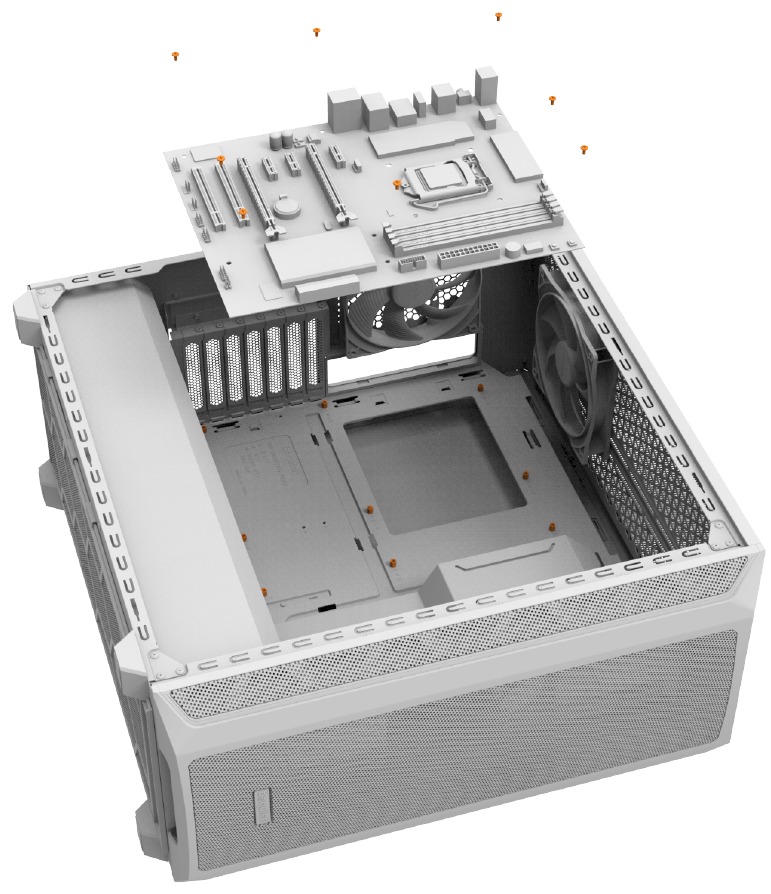

DE ATX-MOEDERBORD INSTALLEREN

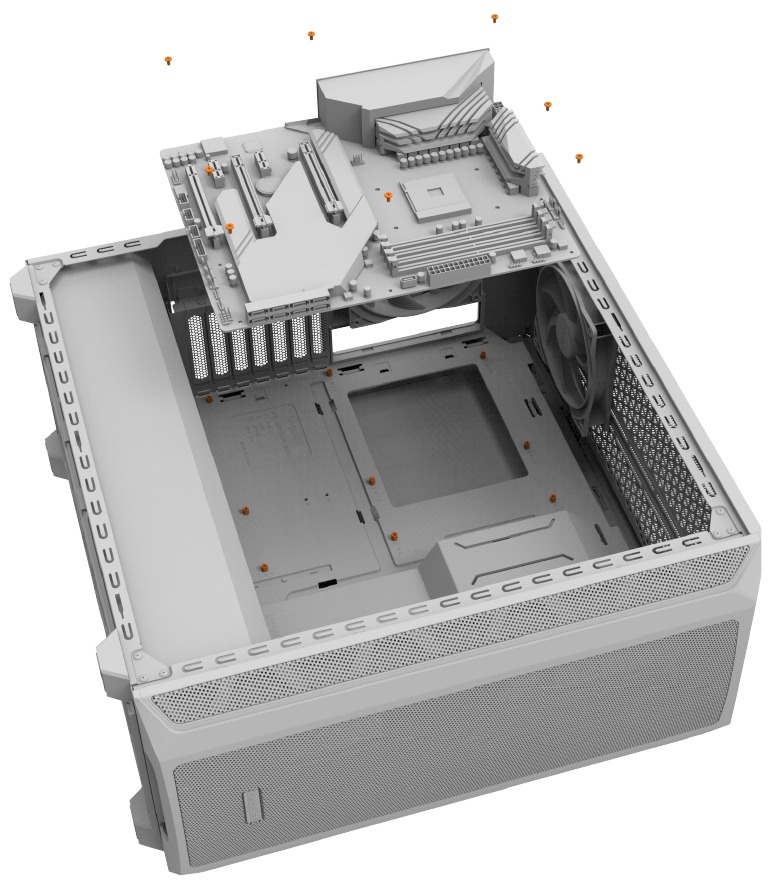

DE E-ATX-MOEDERBORD INSTALLEREN

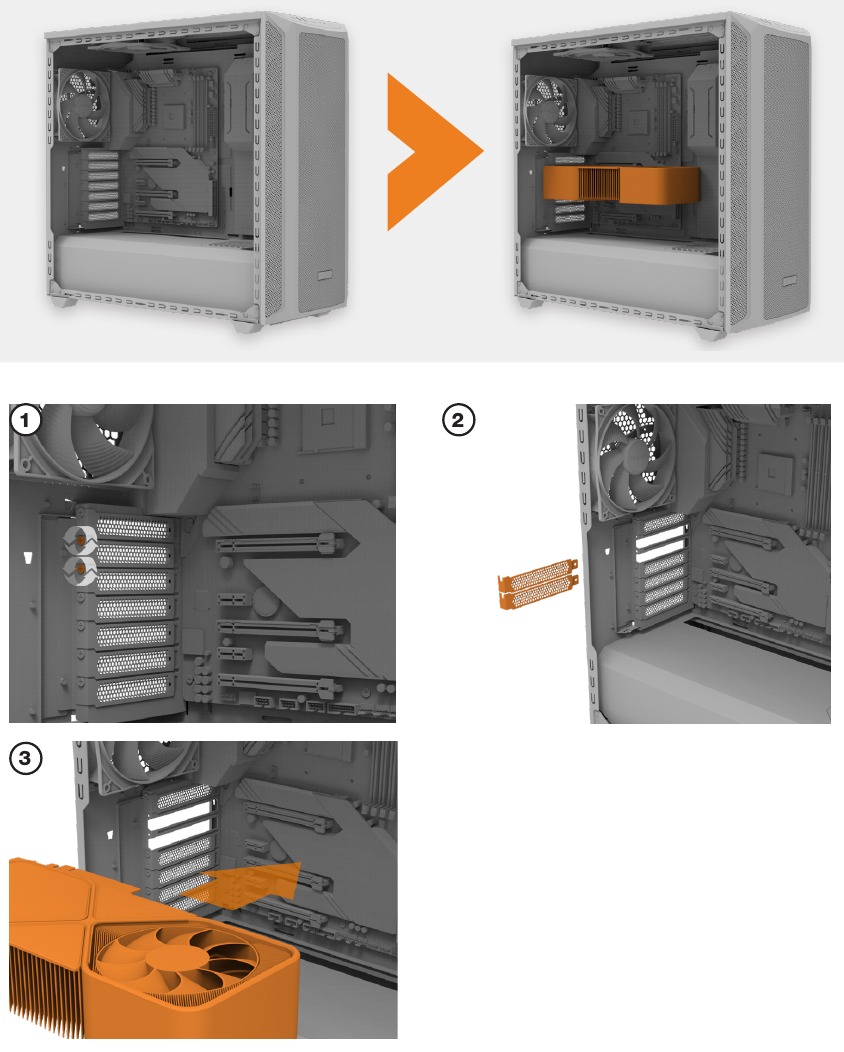

EEN GRAFISCHE KAART INSTALLEREN

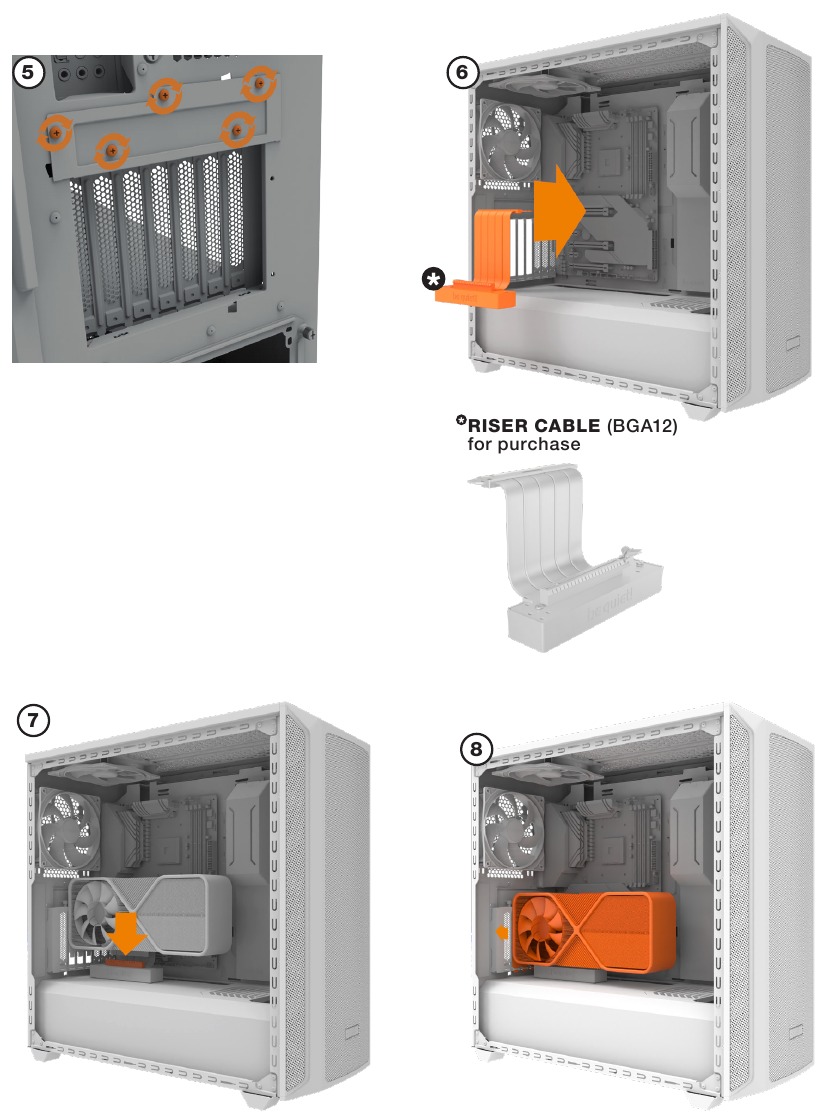

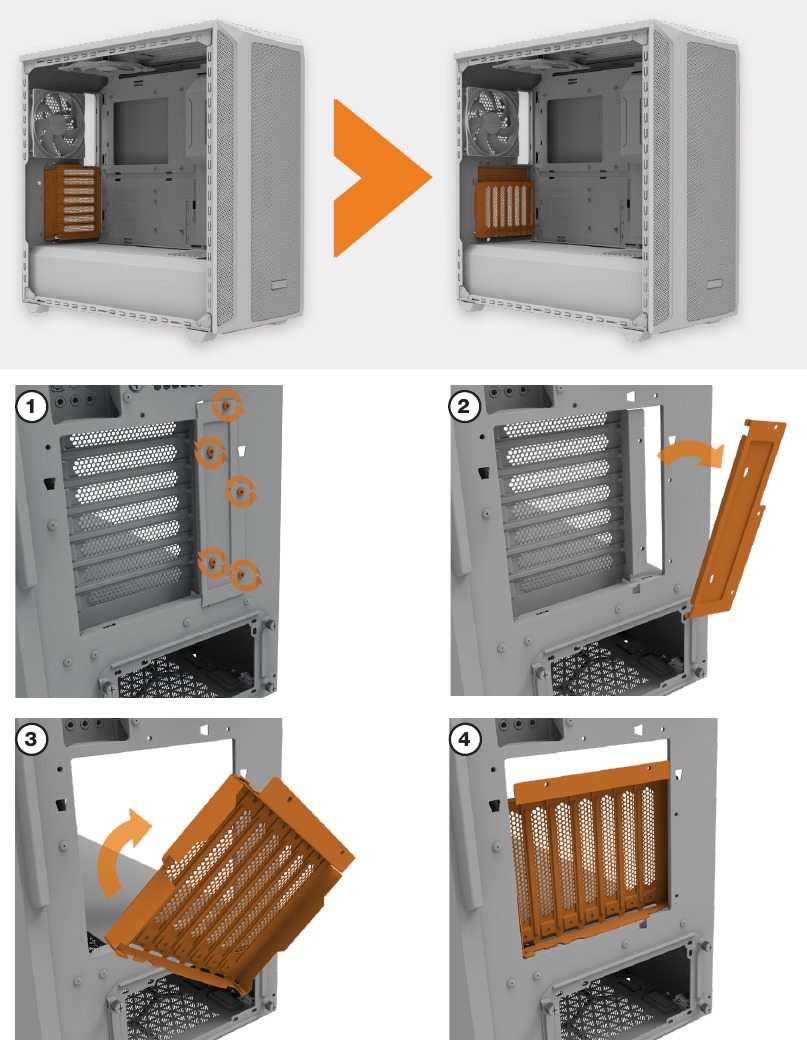

EEN GRAFISCHE KAART VERTICAAL INSTALLEREN

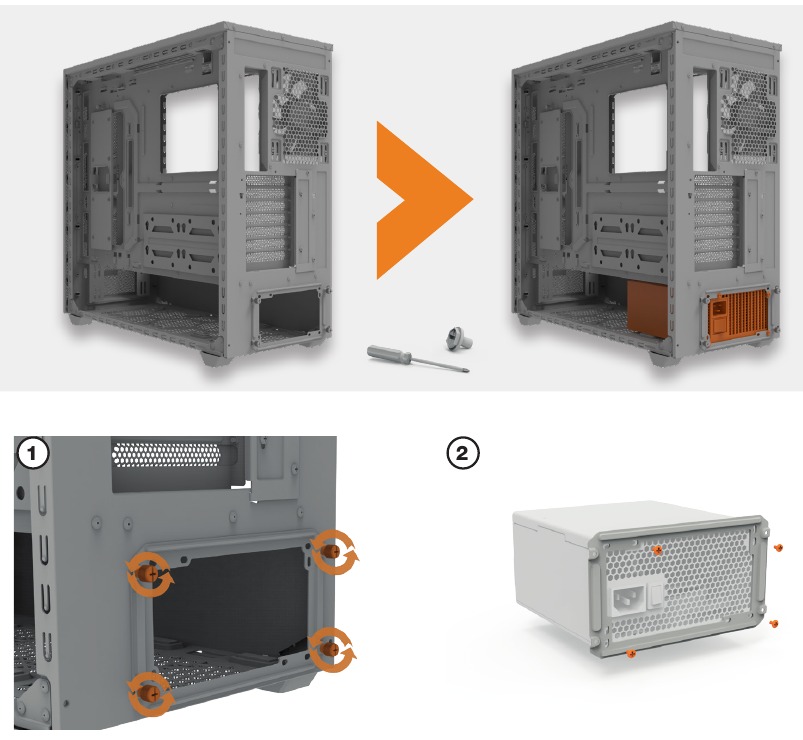

DE VOEDING INSTALLEREN

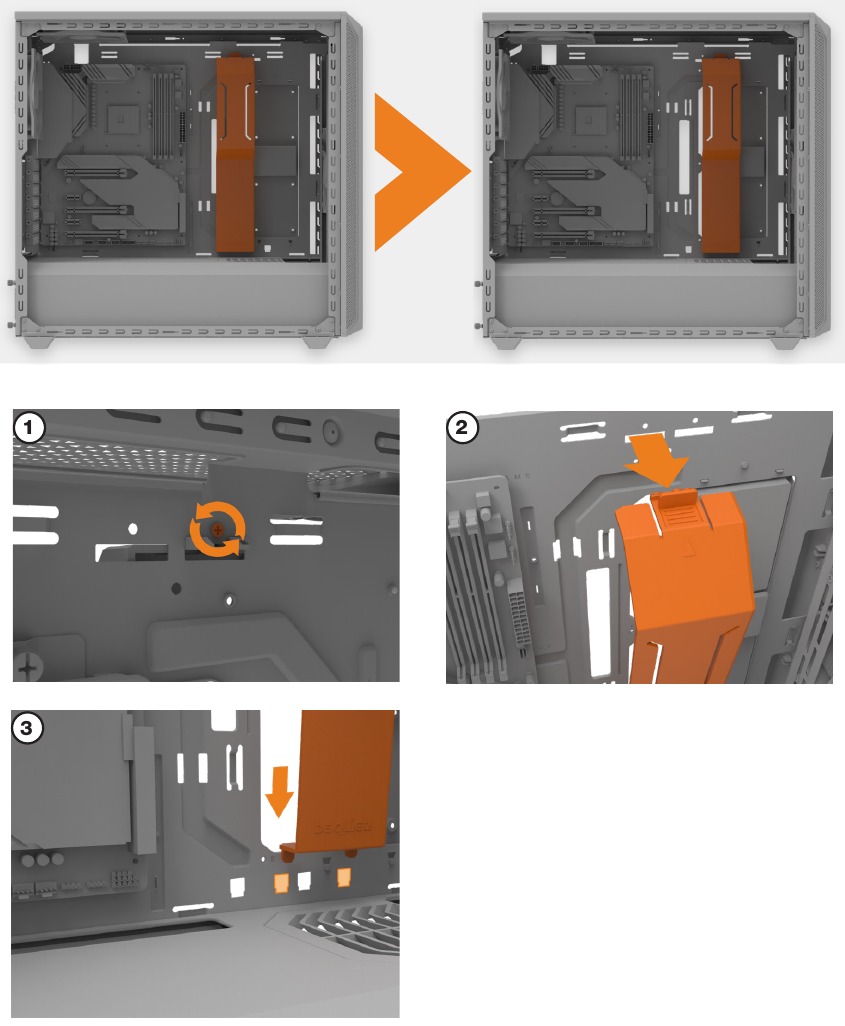

KABELMANAGEMENTBALK

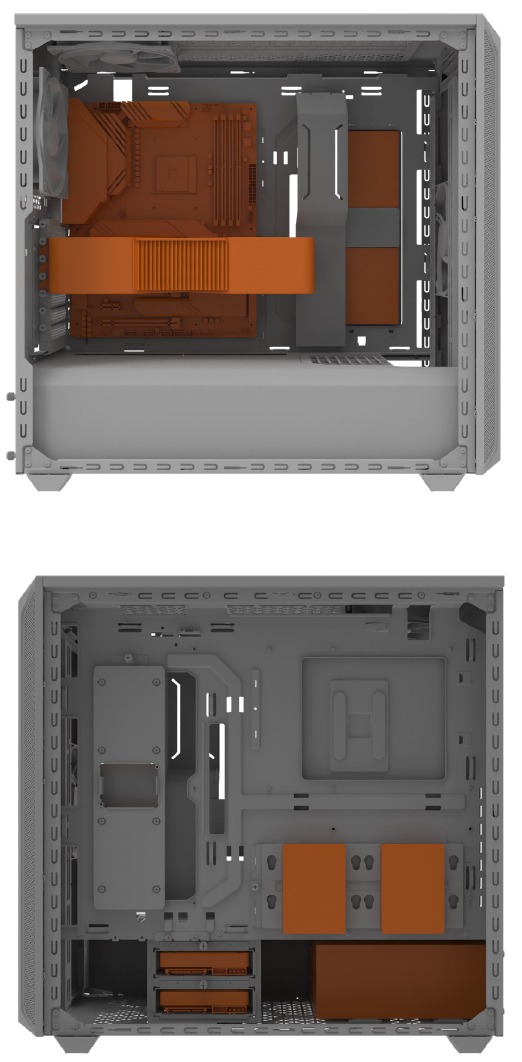

COMPLEET SYSTEEM

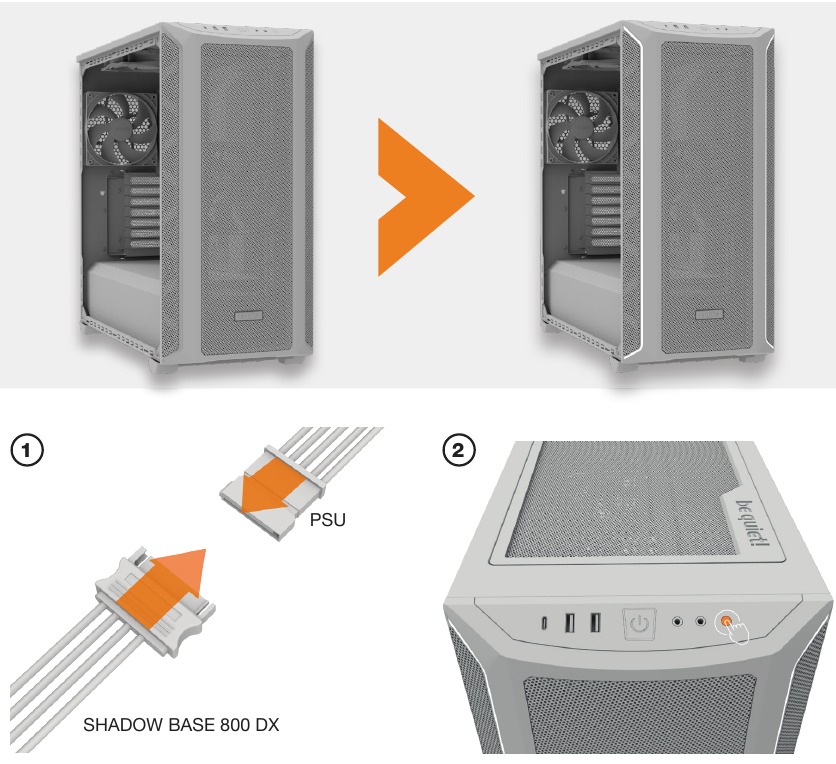

ARGB-MODI EN -KLEUREN
| Kleur \ Modus | Normaal | Breath | Comet | Trail |
| Oranje | standaard | x1 | x2 | x3 |
| Paars | x4 | x5 | x6 | x7 |
| Cyaan | x8 | x9 | x10 | x11 |
| Alle kleuren | x12 | x13 | Regenboog | x14 | UIT | x15 |
| Wit | x16 | x17 | x18 | x19 |
| Rood | x20 | x21 | x22 | x23 |
| Groen | x24 | x25 | x26 | x27 |
| Blauw | x28 | x29 | x30 | x31 |

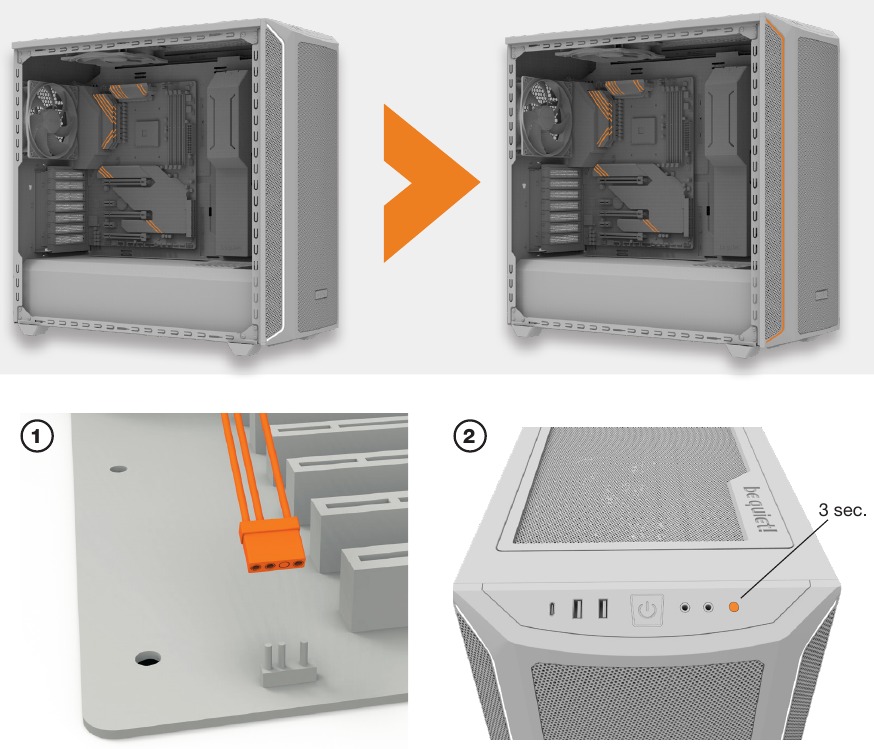

SYNCHRONISATIE ARGB
Details van de fabrikant
Listan GmbH | Wilhelm-Bergner-Straße 11c | 21509 Glinde | Duitsland
Tel. 0049 40 736 7686 - 44
Fax 0049 40-7367686-69
E-mail: service@bequiet.com
Website: www.bequiet.com
Erkende vertegenwoordiger in het VK (alleen voor autoriteiten)
ProductIP (UK) Ltd. 8, Northumberland Av. Londen WC2N 5BY
