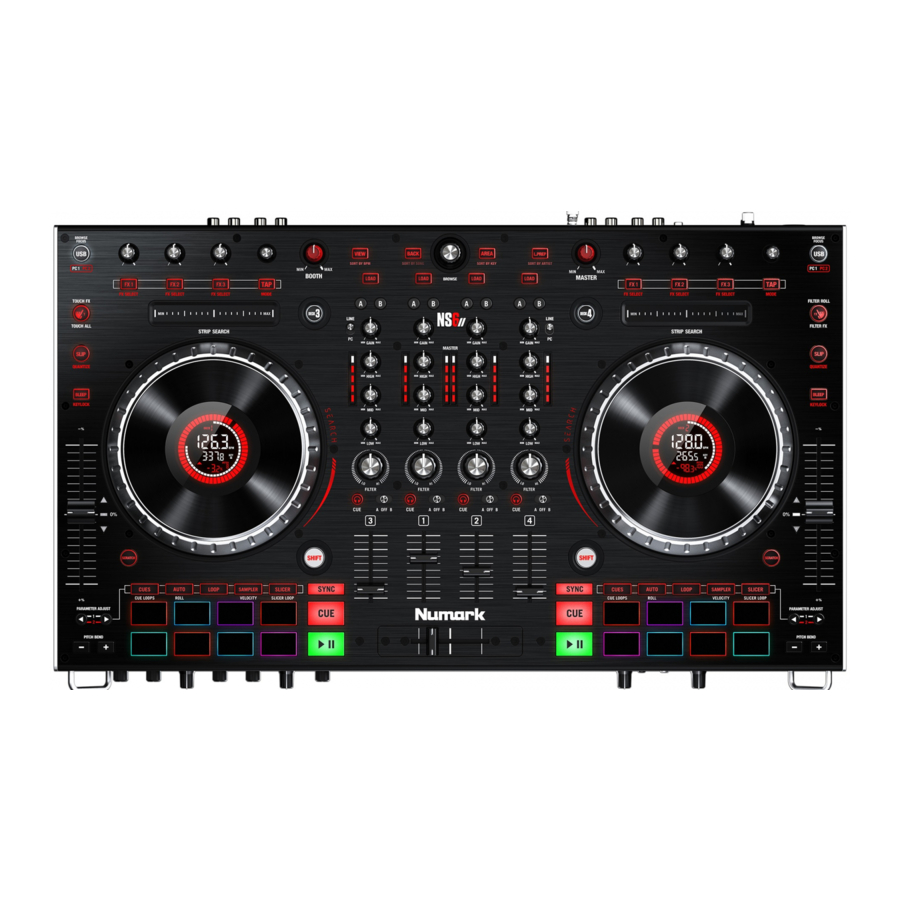

Numark NS6II

Introductie

Inhoud van de doos

NS6II
USB-kabel
Stroomadapter
Software downloadkaart
Snelstartgids
Handleiding veiligheid en garantie

Ondersteuning

Voor de meest recente informatie over dit product (documentatie, technische specificaties, systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, gaat u naar numark.com.
Voor extra productondersteuning gaat u naar numark.com/support.

Installatie

Voordat u begint:

Lees de Handleiding veiligheid en garantie voordat u de NS6II gebruikt.
Zorg ervoor dat alle items die in de Inhoud van de doos staan vermeld, zijn meegeleverd.
Verwijder de blauwe folie van de platters voordat u de NS6II gebruikt.

De stuurprogramma's en software installeren

Installeer de stuurprogramma's voordat u de software installeert.
Stuurprogramma's (alleen Windows-gebruikers): Download en installeer de nieuwste stuurprogramma's van numark.com/NS6II. (U wordt gevraagd om de NS6II tijdens de installatie op uw computer aan te sluiten.)
Software: Download en installeer de nieuwste versie van Serato DJ van serato.com.

Aansluiten en beginnen met DJ'en!

Volg deze volgorde van stappen wanneer u de NS6II gebruikt:

Zorg ervoor dat alle apparaten zijn uitgeschakeld en dat alle faders en versterkingsknoppen op "nul" staan.
Sluit invoerbronnen (microfoons, draaitafels, cd-spelers, enz.) aan op de NS6II.
Sluit uitvoerapparaten (eindversterkers, sub-mixer, recorders, enz.) aan op de NS6II.
Sluit alle apparaten aan op stroombronnen en schakel de apparaten in de juiste volgorde in:
- Schakel bij het starten van een sessie (1) invoerbronnen, (2) NS6II, (3) uitvoerapparaten in.
- Schakel bij het beëindigen van een sessie (1) uitvoerapparaten, (2) NS6II, (3) invoerbronnen uit.
Sluit de NS6II aan op uw computer met de USB-kabel (meegeleverd) en op uw hoofdtelefoon.
Open Serato DJ en aan de slag! Ga voor meer informatie over het gebruik van Serato DJ met de NS6II naar serato.com/dj/supporten selecteer Numark NS6II.

Raak de platters aan om de aanraakgevoelige circuits te kalibreren voordat u de NS6II gebruikt.
Wanneer u de NS6II opnieuw aansluit op uw computer, zal de NS6II de vorige posities van de software oproepen (bijv. Pitch, effectparameters, enz.). Houd hier rekening mee voordat u een nummer afspeelt.

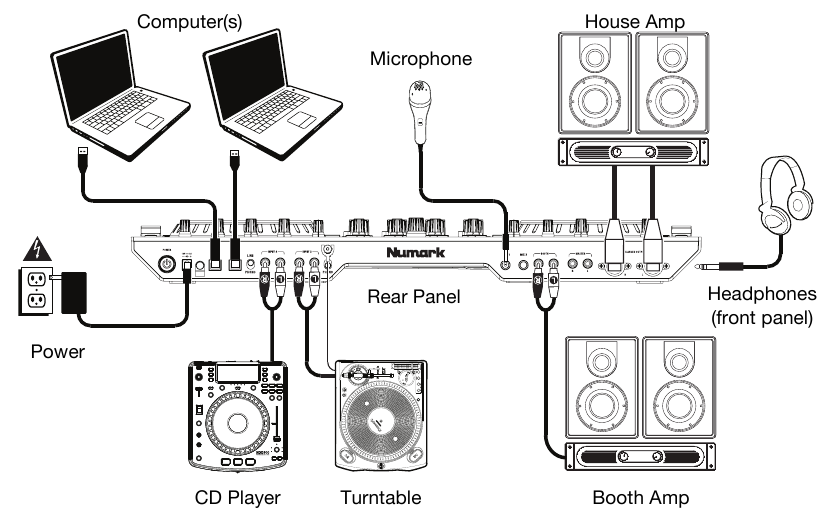

Aansluitschema

Items die niet worden vermeld onder Introductie > Inhoud van de doos worden afzonderlijk verkocht.

Overgang tussen DJ's

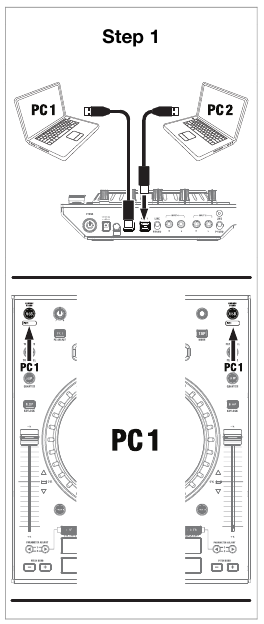

Met de NS6II kunnen twee computers met Serato DJ tegelijkertijd op het apparaat worden aangesloten. Hierdoor kunnen twee DJ's tegelijkertijd spelen voor eenvoudige DJ-setwisselingen. Met een computer die al op de NS6II is aangesloten en speelt (PC1), doet u het volgende:

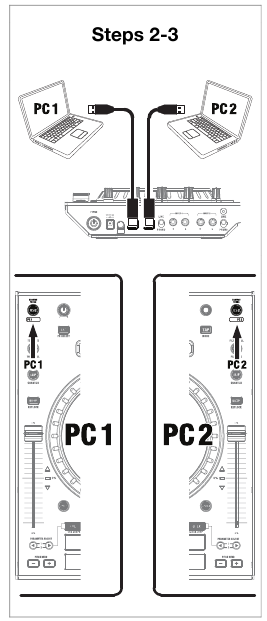

Sluit een tweede computer (PC2) aan op de ongebruikte USB-poort op het achterpaneel van de NS6II. Zodra de computer is aangesloten, toont de software alle decks offline. De eerste computer bestuurt nog steeds beide kanten van de NS6II.
Voordat u PC2 de controle geeft over één kant van de NS6II, moet u ervoor zorgen dat er geen audio van PC2 op dat deck wordt afgespeeld, omdat het offline gaat. Houd vervolgens Shift ingedrukt en druk op de knop Browse Focus / PC1/PC2 op het niet-spelende deck.
PC2 bestuurt nu de twee kanalen aan die kant van de controller en heeft automatisch de focus van de bladerbediening. Gebruik de bladerknop om door de bibliotheek te scrollen en voeg vervolgens het gewenste nummer toe aan het deck door op de knop Load (Laden) te drukken.
Speel een nummer af op het deck van PC2 en mix het in wanneer u er klaar voor bent - u hebt nu audio van beide computers in de mix. Terwijl PC1 bijvoorbeeld Deck A (en de mixerbediening voor Kanalen 1 & 3) gebruikt om hun computer te besturen, kan PC2 ook Deck B (en de mixerbediening voor Kanalen 2 & 4) gebruiken om hun computer te besturen.
Met één computer die elk deck bestuurt, drukt u op de knop Browse Focus / PC1/PC2 op het niet-spelende deck om de bediening van de bladerknop te schakelen.

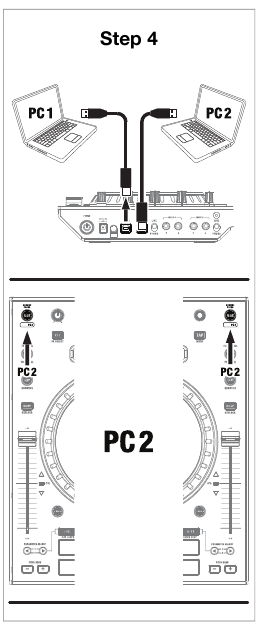

Fade de audio die van de computer van PC1 wordt afgespeeld naar de audio die van de computer van PC2 wordt afgespeeld. Wanneer alleen de audio van de computer van PC2 in de mix overblijft, houdt u Shift ingedrukt en drukt u op de knop Browse Focus / PC1/PC2 op het niet-spelende deck. Nu gebruikt PC2 zowel Deck A als Deck B om hun computer te besturen. U kunt nu de computer van PC1 loskoppelen van de NS6II.

Opmerking: als een deck al in gebruik is door een computer, wordt het virtuele deck van de computer (in Serato DJ) zwart en wordt IN USE (in gebruik) weergegeven.

Functies

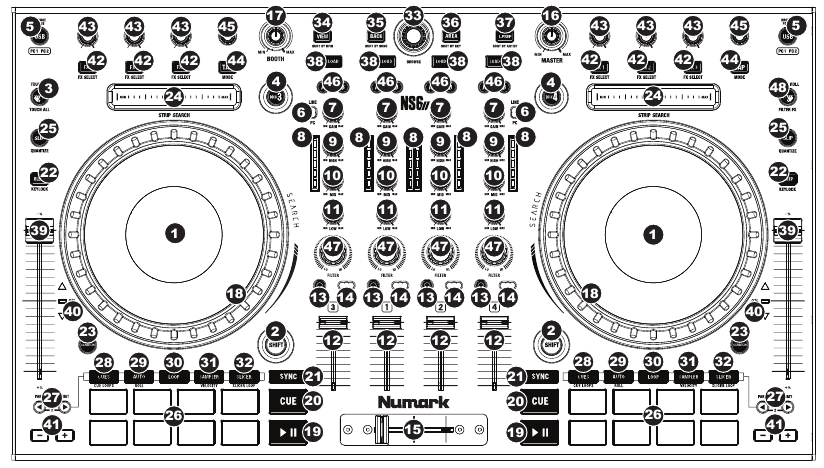

Bovenpaneel

Nuttige termen:

Audio Pointer: De huidige positie in een track vanaf waar audio wordt afgespeeld. Wanneer je een track selecteert en begint met afspelen, zal de Audio Pointer meestal vanaf het begin starten en aan het einde stoppen.
Cue Point: Een gemarkeerde positie in een track, die permanent wordt opgeslagen door de software. Je kunt Cue Points instellen, ernaar terugkeren of verwijderen met de Cue Controls.
Temporary Cue Point: Een gemarkeerde positie in een track, die alleen blijft bestaan zolang die track in de Deck is geladen. Je kunt de Temporary Cue Point instellen en ernaar terugkeren met de Cue button.

Algemene bedieningselementen

Displays: Gebruik dit scherm om informatie over de huidige track te bekijken. Zie Display voor meer informatie.
Shift: Houd deze knop ingedrukt om toegang te krijgen tot de secundaire functies (in rode letters) van andere bedieningselementen op de NS6II.
Touch Mode: Druk op deze knop om door de Touch Modes te schakelen. Druk één keer om toegang te krijgen tot de aanraakgevoelige functies van de NS6II's FX 1 Knob, FX 2 Knob en FX 3 Knob. Druk een tweede keer om toegang te krijgen tot de aanraakgevoelige functies van die knoppen plus de EQ Knobs (Channel High, Channel Mid en Channel Low). Deze functies zijn momentopnamen, niet "vergrendelend".
Deck: Selecteert welke Layer in de software wordt bestuurd door die hardware Deck. Deck A kan Layer 1 of 3 besturen; Deck B kan Layer 2 of 4 besturen.
Browse Focus / PC1/PC2: Druk op deze knop om de focus van de Scroll knop van de ene aangesloten computer naar de andere te verschuiven.
Houd Shift ingedrukt en druk vervolgens op deze knop om te selecteren of de deck de computer bestuurt die is aangesloten op USB Port 1 of USB Port 2. Vergeet niet om de input selector van het kanaal in te stellen op PC als je de audio van die layer in de software wilt afspelen. Als er maar één computer is aangesloten, heeft deze knop geen functie.

Mixerbediening

Input Selector: Zet deze schakelaar op de gewenste audiobron van dit kanaal: PC (een track die op die layer in de software wordt afgespeeld) of Line (een apparaat dat is aangesloten op de Line/Phono Inputs op het achterpaneel van de NS6II).
Let op: De Line/Phono switches op het achterpaneel van de NS6II moeten ook correct zijn ingesteld. Ook zullen de bedieningselementen van een kanaal alleen MIDI-informatie verzenden wanneer de Input Selector is ingesteld op PC.
Gain Trim: Past het pre-fader, pre-EQ audioniveau van het corresponderende kanaal in de software aan.
LED Meters: Bewaakt de audioniveaus van het corresponderende kanaal.
Channel Treble: Past de hoge (treble) frequenties aan. Wanneer Touch Mode is geactiveerd, zal het aanraken van deze knop de hoge frequenties van het corresponderende kanaal dempen (een "EQ kill").
Channel Mid: Past de middenfrequenties aan. Wanneer Touch Mode is geactiveerd, zal het aanraken van deze knop de middenfrequenties van het corresponderende kanaal dempen (een "EQ kill").
Channel Bass: Past de lage (bass) frequenties aan. Wanneer Touch Mode is geactiveerd, zal het aanraken van deze knop de lage frequenties van het corresponderende kanaal dempen (een "EQ kill").
Channel Fader: Past het audioniveau van het corresponderende kanaal in de software aan.
PFL: Druk op deze knop om het pre-fader signaal van dit kanaal naar het Cue Channel te sturen voor monitoring. Wanneer ingeschakeld, zal de knop oplichten. Door één PFL button tegelijk in te drukken, zal je dat kanaal alleen cueën (en PFL monitoring voor de andere kanalen deactiveren). Om meerdere kanalen tegelijkertijd te cueën, druk je tegelijkertijd op de PFL buttons voor die kanalen.
Crossfader Assign: Routeert de audio die op het corresponderende kanaal wordt afgespeeld naar beide zijden van de crossfader (A of B), of omzeilt de crossfader en stuurt de audio rechtstreeks naar de Program Mix (center, Off).
Crossfader: Blendt audio tussen de kanalen die zijn toegewezen aan de linker- en rechterkant van de crossfader.
Let op: De crossfader is door de gebruiker vervangbaar als deze ooit versleten zou raken. Verwijder eenvoudigweg het voorpaneel en verwijder vervolgens de schroeven die hem op zijn plaats houden.
Master Volume: Past het uitgangsvolume van de Program Mix aan.
Booth Volume: Past het uitgangsvolume van de Booth Output mix aan.

Afspeelbediening

Platter: Bestuurt de playhead in de software.
Houd Shift ingedrukt en beweeg de platter om snel door de track te bewegen.
Play / Pause: Deze knop pauzeert of hervat het afspelen.
Houd Shift ingedrukt en druk vervolgens op deze knop om de track vanaf de laatst ingestelde Cue Point te "stotteren".
Cue: Wanneer de Deck is gepauzeerd, kun je een Temporary Cue Point instellen door de platter te bewegen om de playhead op de gewenste locatie te plaatsen en vervolgens op de Cue Button te drukken.
Tijdens het afspelen kun je op de Cue Button drukken om de track terug te brengen naar dit Temporary Cue Point. (Als je geen Temporary Cue Point hebt ingesteld, keert deze terug naar het begin van de track.)
Als de Deck is gepauzeerd, kun je de Cue Button ingedrukt houden om de track vanaf het Temporary Cue Point af te spelen. Het loslaten van de Cue Button brengt de track terug naar het Temporary Cue Point en pauzeert deze. Om het afspelen voort te zetten zonder terug te keren naar het Temporary Cue Point, houd je de Cue Button ingedrukt, houd je vervolgens de Play Button ingedrukt en laat je vervolgens beide knoppen los.
Houd Shift ingedrukt en druk vervolgens op deze knop om terug te keren naar het begin van de track.
Sync: Druk op deze knop om automatisch het tempo van de corresponderende Deck af te stemmen op het tempo en de fase van de andere Deck. Houd Shift ingedrukt en druk op deze knop om Sync te deactiveren.
Bleep / Keylock: Druk op deze knop om het afspelen van de track op de corresponderende deck om te keren. Druk nogmaals op deze knop om het normale afspelen te hervatten vanaf waar het zou zijn geweest als je de Bleep functie nooit had ingeschakeld (d.w.z. alsof de track de hele tijd vooruit was afgespeeld).
Keylock: Houd Shift ingedrukt en druk vervolgens op deze knop om Keylock te activeren of deactiveren: de toonsoort van het nummer wordt vergrendeld op de positie waar de pitch fader zich bevindt wanneer Keylock wordt geactiveerd. Met deze functie kun je de snelheid van het nummer wijzigen zonder de toonsoort te wijzigen.
Scratch: Druk op deze knop om Scratch Mode te activeren of deactiveren. In deze modus kun je het middengedeelte van de platter aanraken om te scratchen als een draaitafel wanneer je eraan draait. Als Scratch Mode is uitgeschakeld, zal het middengedeelte van de platter de toonhoogte verbuigen wanneer je eraan draait.
Houd Shift ingedrukt en druk vervolgens op deze knop om te schakelen tussen de verstreken tijd en de resterende tijd in de jog wheel display van de corresponderende deck.
Strip Search: De lengte van deze strip vertegenwoordigt de lengte van de volledige track. Plaats je vinger op een punt langs deze sensor om naar dat punt in de track te springen. (Als je door een track wilt scrollen, raden we aan om je computer te gebruiken in plaats van met je vinger langs de strip te bewegen.)
Slip / Quantize: Wanneer je de Beat Grid van de software gebruikt, houd je Slip ingedrukt en beweeg je de platter om de hele Beat Grid naar links of rechts te "slippen" (d.w.z. te verschuiven of te schuiven). Dit is handig wanneer de Beat Grid enigszins verkeerd is uitgelijnd met de transiënten van de track. Zie de Serato DJ handleiding voor meer informatie.
Houd Shift ingedrukt en druk op de Deck A (linkerkant) Slip button om Quantize in of uit te schakelen voor Layer 1 of 3. Houd Shift ingedrukt en druk op de Deck B (rechterkant) Slip button om Quantize in of uit te schakelen voor Layer 2 of 4. Wanneer ingeschakeld, zullen het instellen en activeren van cues en loops vastklikken op de Beat Grid.

Pad-modusbediening

Pads: deze pads hebben verschillende functies op elk Deck, afhankelijk van de huidige Pad-modus. Ze zijn aanslaggevoelig (alleen in bepaalde modi), duurzaam en gemakkelijk te bespelen. In dit gedeelte verwijzen verwijzingen naar specifieke pads naar de nummers zoals hier weergegeven.
Parameter < / >: gebruik deze knoppen voor verschillende functies in elke Pad-modus. Houd Shift ingedrukt en gebruik deze knoppen om toegang te krijgen tot secundaire parameters.
Als je de Serato Pitch N' Time-uitbreiding hebt gekocht, kun je door Shift ingedrukt te houden en vervolgens op deze knoppen te drukken, de toonsoort van de huidige track verlagen (<) of verhogen (>).
Cues: deze Pad-modusknop schakelt de pads tussen twee modi: Hot Cue-modus en Hot Cue Auto-Loop-modus. Wanneer de knop niet brandt, selecteert de eerste keer drukken altijd de Hot Cue-modus.

Hot Cue-modus: elke pad wijst een Hot Cue-punt toe of brengt de track terug naar dat Hot Cue-punt. Wanneer een pad niet brandt, kun je een Hot Cue-punt toewijzen door erop te drukken op het gewenste punt in je track. Zodra het is toegewezen, gaat de pad branden. Houd Shift ingedrukt en druk vervolgens op een pad om het toegewezen Hot Cue-punt te verwijderen.
Hot Cue Auto-Loop-modus: elke pad wijst een Hot Cue-punt toe of brengt de track terug naar dat Hot Cue-punt, maar in beide gevallen wordt er ook een Auto-Loop op dat punt gemaakt. De lengte van de Auto-Loop wordt ingesteld in de software, maar je kunt deze verkleinen of vergroten met de knop Parameter < of Parameter >.

Als je het Serato Flip Expansion Pack hebt gekocht, hebben de knoppen Parameter < en Parameter > extra functies in de Hot Cue-modus en de Hot Cue Auto-Loop-modus waarmee je Flips kunt maken en bedienen. Zie Flip Controls voor meer informatie.

Auto / Roll: deze Pad-modusknop zet de pads in twee modi: Auto-Loop-modus en Loop Roll-modus. Wanneer de knop niet brandt, selecteert de eerste keer drukken altijd de Auto-Loop-modus.
Opmerking: de padlay-outs hier komen overeen met de standaard lay-out voor tijdverdeling van Auto-Loop in de software. Als je het bereik van de tijdverdelingen in de software verschuift, verandert de padlay-out om ermee overeen te komen.

Auto-Loop-modus: elke pad activeert of deactiveert een Auto-Loop van een andere lengte. Houd Shift ingedrukt en druk vervolgens op de knop Parameter < of Parameter > om de Auto-Loop naar achteren of naar voren te verschuiven.
Loop Roll-modus: elke pad activeert een tijdelijke Loop Roll. Druk op de knop Parameter < of Parameter > om de tijdverdeling van de Loop Roll te wijzigen.

Loop: deze Pad-modusknop schakelt de pads tussen twee banken met opgeslagen loops en handmatige Loop-bediening. Wanneer de knop niet brandt, selecteert de eerste keer drukken altijd de eerste bank.

Opgeslagen Loop-modus: Pads 1-4 (de bovenste rij) brengen de track terug naar een van je opgeslagen loops. Je maakt en slaat een loop op met Pads 5-8 (de onderste rij). De padlay-outs voor de twee banken zijn identiek.
- Om een loop te maken, druk je op Pad 5 om het Loop In-punt in te stellen en druk je vervolgens op Pad 6 om het Loop Out-punt in te stellen en de loop te activeren.
- Om een loop op te slaan, druk je, terwijl een loop actief is, op een van Pads 1-4 (de bovenste rij) waaraan geen loop is toegewezen. Je kunt dit doen ongeacht hoe de loop is gemaakt (Opgeslagen Loop-modus, Auto-Loop-modus, Loop Roll-modus, enz.).
- Om een opgeslagen loop te activeren, druk je op een van Pads 1-4 (de bovenste rij) waarop een loop is opgeslagen. Druk op Pad 7 om de loop te activeren of deactiveren. Druk op Pad 8 om de track terug te brengen naar de laatst geactiveerde loop en deze opnieuw te activeren ("reloop").
- Om een opgeslagen loop te verwijderen, houd je Shift ingedrukt en druk je vervolgens op de overeenkomstige pad (van Pads 1-4).
- Om de lengte van een loop te halveren of te verdubbelen, druk je op de knop Parameter < of Parameter >.
- Om een loop naar achteren of naar voren te verschuiven, houd je Shift ingedrukt en druk je vervolgens op de knop Parameter < of Parameter >.

Sampler: deze Pad-modusknop schakelt de pads tussen twee modi: Sample Player-modus en Sample Velocity Trigger-modus. Wanneer de knop niet brandt, selecteert de eerste keer drukken altijd de Sample Player-modus.
- Sample Player-modus: Pads 1-6 activeren elk een sample, dat je in de software kunt toewijzen (het volumeniveau wordt ook in de software ingesteld). Pads die niet branden, hebben geen sample toegewezen. Om het afspelen van een sample te stoppen, houd je Shift ingedrukt en druk je vervolgens op de overeenkomstige pad (van Pads 1-3 of Pads 4-6).
- Sample Velocity Trigger-modus: de pads gedragen zich identiek aan de pads in de Sample Player-modus, behalve dat ze aanslaggevoelig zijn, dus geactiveerde samples worden afgespeeld op een volumeniveau dat evenredig is met hoe hard je op de pads hebt gedrukt. Deze modus kan je optreden een meer "menselijk gevoel" geven.
Slicer: deze Pad-modusknop schakelt de pads tussen twee modi: Slicer-modus en Slicer Loop-modus. Wanneer de knop niet brandt, selecteert de eerste keer drukken altijd de Slicer-modus.

Je track moet een ingesteld Beat Grid hebben om de Slicer-modus of de Slicer Loop-modus te laten werken.

Slicer-modus: de acht pads vertegenwoordigen acht opeenvolgende beats—"Slices"—in het Beat Grid. De momenteel spelende Slice wordt weergegeven door de momenteel brandende pad; het licht zal "door de pads bewegen" naarmate het vordert door elke frase van acht Slices. Druk op een pad om die Slice af te spelen—houd deze ingedrukt als je deze wilt blijven loopen. Wanneer je de pad loslaat, wordt het normale afspelen van de track hervat vanaf waar het zou zijn geweest als je er nooit op had gedrukt (d.w.z. alsof de track de hele tijd vooruit was afgespeeld).
Druk op de knop Parameter < of Parameter > om de Slice-kwantisatie te verkleinen of te vergroten. Houd Shift ingedrukt en druk vervolgens op de knop Parameter < of Parameter > om de Slice Domain-grootte te verkleinen of te vergroten.
Slicer Loop-modus: de pads gedragen zich identiek aan de pads in de Slicer-modus, behalve dat de frase van acht Slices loopt in plaats van continu door de track te bewegen.

Flip-bediening
Als je het Serato Flip Expansion Pack hebt gekocht, kun je je Flips maken en bedienen met behulp van deze opdrachten:

In de Hot Cue-modus of de Hot Cue Auto-Loop-modus (druk op Cues om een van beide modi te openen): o Om Flip-opname in of uit te schakelen, druk je op de knop Parameter <.
- Om Flip-looping te activeren of deactiveren, houd je Shift ingedrukt en druk je vervolgens op de knop Parameter <.
- Om onmiddellijk te beginnen met het afspelen van de laatst afgespeelde (of momenteel afgespeelde) Flip, druk je op de knop Parameter >. Als je dit doet tijdens het opnemen van een Flip, stopt de opname en begint die Flip te spelen.
- Om de huidige Flip te activeren of deactiveren, houd je Shift ingedrukt en druk je vervolgens op de knop Parameter >. Als de afspeelkop zich nog niet in het gebied van de Flip bevindt, begint de Flip te spelen zodra de afspeelkop deze bereikt.
In de Flip-modus (houd Shift ingedrukt en druk op Cues om deze modus te openen):
- In deze modus: pads die niet branden hebben geen Flip toegewezen; pads die continu branden hebben een Flip toegewezen, maar spelen niet af; knipperende pads hebben een Flip toegewezen en spelen momenteel af.
- Om een Flip aan een pad toe te wijzen, houd je Pad 8 ingedrukt en druk je op Pad 1, 2, 3, 5, 6 of 7. o Om een toegewezen Flip af te spelen, druk je op Pad 1, 2, 3, 5, 6 of 7 (als er een Flip aan is toegewezen).
- Om het afspelen van een Flip onmiddellijk te stoppen, houd je Shift ingedrukt en druk je vervolgens op de overeenkomstige pad.
- Om de lengte van een Flip automatisch te "snappen", zodat deze is uitgelijnd met het Beat Grid (Loop Snap), houd je Pad 4 ingedrukt en druk je vervolgens op een pad waaraan een Flip is toegewezen.

  Je track moet een ingesteld Beat Grid hebben om de Loop Snap-functie te laten werken.

Navigatiebediening

Scroll-knop: gebruik deze knop om door lijsten met tracks, Crates, enz. in de software te scrollen. Je kunt er ook op drukken om tussen de panelen in de software te bewegen.
Houd Shift ingedrukt en draai aan deze knop om snel te scrollen.
Weergave / Sorteren op BPM: druk op deze knop om door de beschikbare weergavemodi van de software te bladeren.
Houd Shift ingedrukt en druk vervolgens op deze knop om de bibliotheek te sorteren op BPM.
Terug / Sorteren op nummer: druk op deze knop om de selector in de softwarepanelen naar achteren te verplaatsen.
Houd Shift ingedrukt en druk vervolgens op deze knop om de bibliotheek te sorteren op nummer.
Gebied / Sorteren op toonsoort: druk hierop om door de panelen Bestanden, Bladeren, Voorbereiden en Geschiedenis te bladeren.
Houd Shift ingedrukt en druk vervolgens op deze knop om de bibliotheek te sorteren op toonsoort.
L. Voorbereiden / Sorteren op artiest: druk op deze knop om een geselecteerde track toe te voegen aan de lijst met tracks in het Voorbereidingsgebied in de software.
Houd Shift ingedrukt en druk vervolgens op deze knop om de bibliotheek te sorteren op artiest.
Laden: druk op een van deze knoppen terwijl een track is geselecteerd om deze aan het bijbehorende kanaal toe te wijzen.

Pitch-bediening

Pitch-fader: regelt de afspeelsnelheid van de track. Een LED naast de fader gaat branden wanneer deze is ingesteld op 0%.
Takeover-LED's: wanneer je het andere Deck selecteert met de Deck Select-schakelaar, komt de positie van de Pitch-fader van de NS6II mogelijk niet overeen met de Pitch-instelling voor dat Deck in de software. Beweeg de Pitch-fader langzaam in de richting die wordt aangegeven door de Takeover-LED-pijl totdat deze uitgaat. Op dit punt komt de Pitch-fader overeen met de Pitch-instelling in de software en kan deze deze weer regelen.
Pitch Bend ( + / – ): druk een van deze knoppen in of houd deze ingedrukt om de afspeelsnelheid van de track tijdelijk aan te passen. Wanneer losgelaten, keert het afspelen van de track terug naar de snelheid die is aangegeven door de Pitch-fader.
Houd Shift ingedrukt en druk vervolgens op deze knoppen om het Tempo-bereik naar voren (+) of naar achteren (–) aan te passen.

Effectenbediening

FX 1, FX 2, FX 3: Deze knoppen hebben verschillende functies op elk deck, afhankelijk van de huidige FX-modus: Single-FX Mode of Multi-FX Mode.
- Single-FX Mode: FX 1 activeert of deactiveert het effect; FX 2 activeert of deactiveert de eerste effectparameter (indien van toepassing); FX 3 activeert of deactiveert de tweede effectparameter (indien van toepassing). Houd Shift ingedrukt en druk op FX 1 om het gewenste effect te selecteren. Of houd Shift ingedrukt en draai vervolgens aan de FX Knob onder de effectnaam om snel door de lijst te bladeren.
- Multi-FX Mode: De knoppen activeren of deactiveren respectievelijk het eerste, tweede en derde effect in de effectketen. Houd Shift ingedrukt en druk op een van de knoppen om het effect voor dat punt in de effectketen te selecteren. Of houd Shift ingedrukt en draai vervolgens aan de FX Knob onder de effectnaam om snel door de lijst te bladeren.
FX 1 Knob, FX 2 Knob, FX 3 Knob: Deze knoppen hebben verschillende functies op elk deck, afhankelijk van de huidige FX-modus: Single-FX Mode of Multi-FX Mode.
- Single-FX Mode: de FX 1 Knob regelt de "wet-dry"-balans van het effect; de FX 2 Knob regelt de eerste effectparameter; de FX 3 Knob regelt de tweede effectparameter. Als de Touch Mode is geactiveerd, raak je de FX 1 Knob aan om het effect te activeren, en laat je de knop los om het te deactiveren.
- Multi-FX Mode: De knoppen regelen de "wet-dry"-balans van het eerste, tweede en derde effect in de effectketen, respectievelijk. Als de Touch Mode is geactiveerd, raak je een knop aan om het effect te activeren, en laat je de knop los om het te deactiveren.
Beat / Mode: Tik herhaaldelijk op deze knop in het gewenste tempo om de snelheid van de laagfrequente oscillatoren (LFO's) van de effecten in te stellen. Houd deze knop ingedrukt om Beat Multiplier te resetten naar de BPM van het deck.
Houd Shift ingedrukt en druk vervolgens op deze knop om te schakelen tussen Single-FX Mode en Multi-FX Mode.
Beat Knob: Draai aan deze knop om de Time Division voor de geselecteerde effecten in te stellen. Je kunt er ook op drukken om de Time Division te resetten naar 1.
FX Assign: Gebruik deze knoppen om Effect A en/of B toe te passen op het bijbehorende kanaal (elk effect kan worden toegepast op een of alle vier de kanalen).
Channel Filter: Draai aan deze knop om het filter op het bijbehorende kanaal aan te passen. Het type filter dat wordt aangepast, is afhankelijk van de Filter Mode-knop.
Filter Mode: Druk op deze knop om door de filtermodi te bladeren, die de Channel Filter-knoppen beïnvloeden: Off, Filter-Roll Mode of Filter-FX Mode.
- Off: Als deze knop is uitgeschakeld, past de Channel Filter-knop een low-pass filter toe en past deze aan op het bijbehorende kanaal wanneer deze tegen de klok in wordt gedraaid, of een high-pass filter wanneer deze met de klok mee wordt gedraaid.
- Filter-Roll Mode: Druk eenmaal op deze knop om de Filter-Roll Mode te activeren (de knop licht continu rood op). De Channel Filter-knop past een low-pass filter toe en past deze aan op het bijbehorende kanaal wanneer deze tegen de klok in wordt gedraaid, of een high-pass filter wanneer deze met de klok mee wordt gedraaid. Bovendien past het een Loop Roll toe op het filter en wordt de lengte korter naarmate de knop verder van de middelste positie verwijderd is. Druk nogmaals op deze knop om de Filter-Roll Mode te deactiveren.
- Filter-FX Mode: Houd Shift ingedrukt en druk vervolgens op deze knop om de Filter-FX Mode te activeren (de knop knippert rood). De Channel Filter-knop past een low-pass filter toe en past deze aan op het bijbehorende kanaal wanneer deze tegen de klok in wordt gedraaid, of een high-pass filter wanneer deze met de klok mee wordt gedraaid. Bovendien past het Parameter 1 aan van de effecten die op dat kanaal worden toegepast naarmate de knop verder van de middelste positie verwijderd is. Druk nogmaals op deze knop om de Filter-FX Mode te deactiveren.

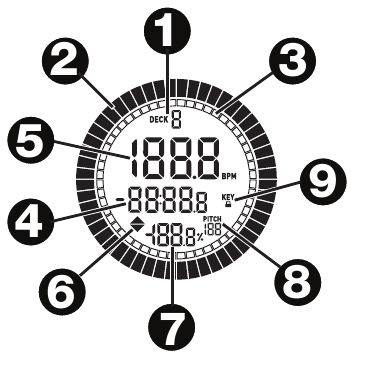

Display
Display

Active Deck: Geeft het momenteel actieve deck aan.
Platter Position: Geeft de huidige trackpositie weer.
Time Bars: Biedt een visuele referentie van de resterende tijd voor de huidige track. Wanneer de track bijna voorbij is, knipperen de balken als waarschuwing.
Time Elapsed/Remaining: Geeft de verstreken tijd of de resterende tijd voor de huidige track weer. Druk op Shift en de Scratch-knop om de weergave te wijzigen.
BPM: Geeft de huidige BPM voor de geselecteerde track weer.
Pitch Adjust: Geeft de richting aan waarin de Pitch Fader moet worden bewogen om de BPM van de huidige track af te stemmen op de track op het tegenoverliggende deck.
Pitch: Geeft de pitch van de huidige track weer.
Pitch Range: Geeft het huidige pitchbereik weer.
Keylock: Dit pictogram licht op wanneer Keylock actief is voor het huidige deck. Raadpleeg de Serato DJ-handleiding voor meer informatie over Keylock.

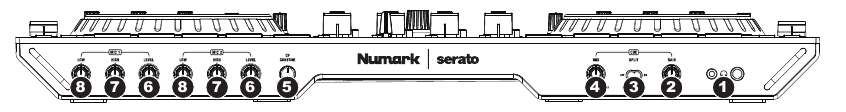

Voorpaneel

Koptelefoon (1/4" of 1/8"): Sluit uw 1/4" of 1/8" koptelefoon aan op deze uitgang voor cueing en mixmonitoring.
Koptelefoonvolume: Past het volumeniveau van de koptelefoonuitgang aan.
Split Cue: Wanneer deze schakelaar in de On (Aan) positie staat, wordt de koptelefoonaudio "gesplitst" zodat alle kanalen die naar Cue worden gestuurd, worden gemixt naar mono en toegepast op het linker koptelefoonkanaal en de Programmamix wordt gemixt naar mono en toegepast op het rechterkanaal. Wanneer de schakelaar in de Off (Uit) positie staat, wordt Cue- en Programma-audio "gemengd".
Cue Mix: Draai om te mixen tussen Cue en Programma in het koptelefoonkanaal. Wanneer helemaal naar links, zijn alleen kanalen die naar Cue zijn gerouteerd, te horen. Wanneer helemaal naar rechts, is alleen de Programmamix te horen.
Crossfader Contour: Past de helling van de crossfadercurve aan. Draai de knop naar links voor een vloeiende fade (mixen) of naar rechts voor een scherpe cut (scratchen). De middenpositie is een typische instelling voor cluboptredens.
Mic Level: Past het niveau van de bijbehorende Mic Inputs (Microfooningangen) aan.
Mic High: Past de hoge (treble) frequenties aan van het audiosignaal dat afkomstig is van de bijbehorende microfooningang.
Mic Low: Past de lage (bass) frequenties aan van het audiosignaal dat afkomstig is van de bijbehorende microfooningang.

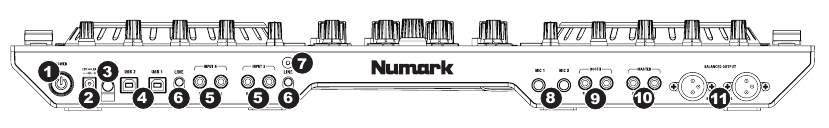

Achterpaneel

Power Switch: Zet NS6II aan en uit. Zet NS6II aan nadat alle invoerapparaten zijn aangesloten en voordat u versterkers aanzet. Zet versterkers uit voordat u NS6II uitzet.
Power In: Gebruik de meegeleverde voedingsadapter (12 V DC, 2 A, center-positive) om NS6II aan te sluiten op een stopcontact. Terwijl de stroom is uitgeschakeld, sluit u de kabel eerst aan op NS6II en sluit u de kabel vervolgens aan op een stopcontact.
Cable Restraint: U kunt kabels aan deze bevestiging vastmaken om te voorkomen dat ze per ongeluk worden losgekoppeld.
USB Port 1/2: Gebruik een standaard USB-kabel (meegeleverd) om elke USB-poort aan te sluiten op een beschikbare USB-poort op een computer. Met deze 2 poorten kunt u audio van 2 computers tegelijkertijd bedienen, wat zorgt voor naadloze overgangen tijdens het wisselen van de ene DJ naar de andere.
Om een kanaal in te stellen om uw computer te bedienen, stelt u de Input Selector (Ingangsselector) in op PC en stelt u de USB selector (USB-selector) in op de gewenste poort (1 of 2).
Line/Phono Inputs (RCA): Sluit uw audiobronnen aan op deze ingangen. Deze ingangen kunnen zowel lijn- als phono-niveau signalen accepteren.
Line/Phono Switch: Zet deze schakelaar in de juiste stand, afhankelijk van het apparaat dat is aangesloten op de Line/Phono Inputs (Lijn/Phono-ingangen). Als u phono-niveau draaitafels gebruikt, zet u deze schakelaar op Phono om de extra versterking te leveren die nodig is voor phono-niveau signalen. Als u een lijnniveau apparaat gebruikt, zoals een CD-speler of sampler, zet u deze schakelaar op Line (Lijn).
Grounding Terminal: Als u phono-niveau draaitafels met een aardingsdraad gebruikt, sluit u de aardingsdraad aan op deze aansluitingen. Als u een lage "brom" of "zoem" ervaart, kan dit betekenen dat uw draaitafels niet zijn geaard.
Opmerking: Sommige draaitafels hebben een aardingsdraad ingebouwd in de RCA-aansluiting en daarom hoeft er niets te worden aangesloten op de aardingsaansluiting.
Mic Inputs (1/4"): Sluit 1/4" (6,35 mm) microfoons aan op deze ingangen. Microfoonbedieningselementen bevinden zich op het voorpaneel. De audiosignalen van de ingangen worden rechtstreeks naar de Programmamix en Cue Mix geleid.
Booth Output (RCA): Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een boothmonitoringsysteem. Het niveau van deze uitgang wordt geregeld door de Booth-knop op het bovenpaneel.
Master Output (RCA): Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een luidspreker- of versterkersysteem. Het niveau van deze uitgang wordt geregeld door de Master-knop op het bovenpaneel.
Master Output (XLR): Sluit deze lage impedantie XLR-uitgang aan op een PA-systeem of actieve monitoren. Het niveau van deze uitgang wordt geregeld met de Master-knop op het bovenpaneel.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Numark NS6II - DJ Controller Handleiding
