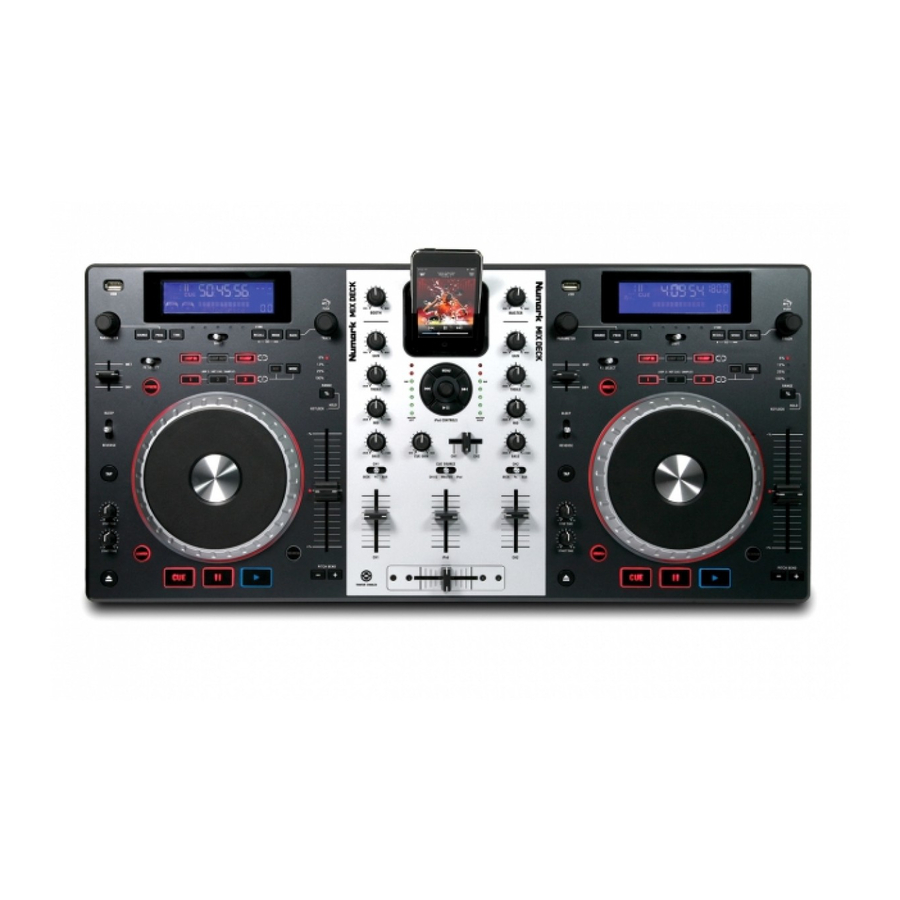

Numark Mixdeck Universeel DJ-systeem Handleiding

INHOUD VAN DE VERPAKKING

• MIXDECK
• Stroomadapter
• USB-kabel
• Software-/driver-cd
• Snelstartgids
• Informatieboekje over veiligheid en garantie

REGISTRATIE

Ga naar http://www.numark.com om uw MIXDECK te registreren. Door uw product te registreren, kunnen we u op de hoogte houden van nieuwe productontwikkelingen en u technische ondersteuning van wereldklasse bieden als u problemen ondervindt.

BASISREGELS

1. Zorg ervoor dat alle items die in de sectie INHOUD VAN DE VERPAKKING worden vermeld, in de doos zitten.
2. LEES HET INFORMATIEBOEKJE OVER VEILIGHEID EN GARANTIE VOOR GEBRUIK VAN HET PRODUCT.
3. Bestudeer het aansluitschema in deze handleiding.
4. Plaats de mixer in een geschikte positie voor gebruik.
5. Zorg ervoor dat alle apparaten zijn uitgeschakeld en dat alle faders en versterkingsknoppen op "nul" staan.
6. Sluit alle stereo-ingangsbronnen aan zoals aangegeven in het schema.
7. Sluit de stereo-uitgangen aan op eindversterkers, tapedecks en/of andere audiobronnen.
8. Sluit alle apparaten aan op de netstroom.
9. Schakel alles in de volgende volgorde in:

• Audio-ingangsbronnen (bijv. draaitafels, cd-spelers, enz.)
• Mixer
• Ten slotte, alle versterkers of uitvoerapparaten

10. Schakel bij het uitschakelen deze bewerking altijd in omgekeerde volgorde uit:

• Versterkers
• Mixer
• Ten slotte, alle invoerapparaten

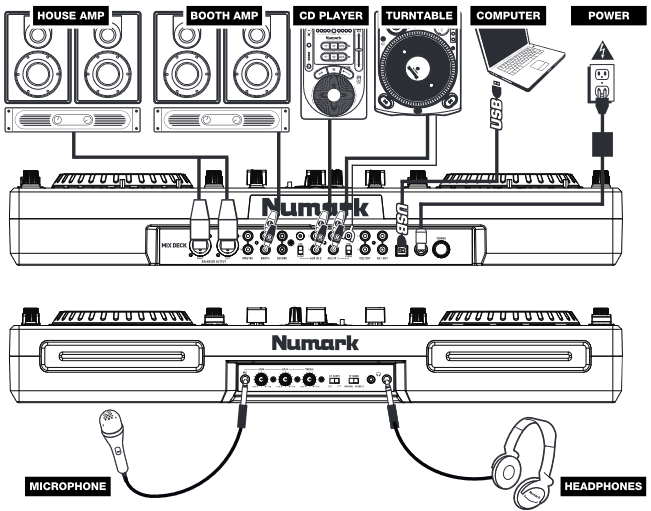

AANSLUITSCHEMA

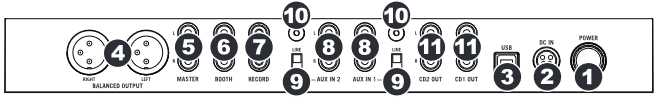

KENMERKEN ACHTERPANEEL

1. POWER BUTTON (AAN/UIT-KNOP) – Druk hierop om het apparaat in en uit te schakelen.
2. POWER IN (STROOMINGANG) – Gebruik de meegeleverde stroomadapter om de mixer aan te sluiten op een stopcontact. Terwijl de stroom is uitgeschakeld, sluit u eerst de voeding aan op de mixer en vervolgens op een stopcontact.
3. USB SLAVE – Sluit de MIXDECK via deze USB-aansluiting aan op een computer en uw MIXDECK kan worden gebruikt als een softwarecontrollerapparaat met behulp van het USB MIDI-protocol. U kunt MIXDECK ook gebruiken als de geluidskaart van uw computer. (Vergeet niet om MIXDECK te selecteren als het afspeelapparaat in de geluidsinstellingen van uw computer. U kunt MIXDECK als een geluidskaart gebruiken, met of zonder deze als een softwarecontroller te gebruiken.)
   Let op: de mixer en iPod-bedieningselementen hebben geen MIDI-functie.
4. MASTER OUTPUT (GEBALANCEERD) – Sluit deze laagohmige XLR-uitgang aan op een PA-systeem of actieve monitoren. Het niveau van deze uitgang wordt geregeld met de MASTER VOLUME op het bovenpaneel.
5. MASTER OUTPUT (RCA) – Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een luidspreker- of versterkersysteem. Het niveau van deze uitgang wordt geregeld door de MASTER VOLUME op het bovenpaneel.
6. BOOTH OUTPUT (RCA) – Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een booth-monitoringsysteem. Het niveau van deze uitgang wordt geregeld door de BOOTH VOLUME op het bovenpaneel.
7. RECORD OUTPUT (RCA) – Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een opnameapparaat, zoals een cd-recorder of tapedeck. Het niveau van deze uitgang is gebaseerd op pre-master niveaus.
8. AUX INPUTS (RCA) – Sluit audiobronnen aan op deze ingangen. Deze ingangen kunnen zowel lijn- als phono-niveau signalen accepteren.
9. LINE | PHONO SWITCH (LIJN | PHONO-SCHAKELAAR) – Zet deze schakelaar in de juiste stand, afhankelijk van het apparaat dat is aangesloten op de AUX INPUTS. Als u draaitafels op phono-niveau gebruikt, zet u deze schakelaar op "PHONO" om de extra versterking te leveren die nodig is voor signalen op phono-niveau. Als u een apparaat op lijnniveau gebruikt, zoals een cd-speler of sampler, zet u deze schakelaar op "LINE".
10. GROUNDING TERMINAL (AARDINGSAANSLUITING) – Als u draaitafels op phono-niveau met een aardingsdraad gebruikt, sluit u de aardingsdraad aan op deze aansluitingen. Als u een lage "brom" of "zoem" ervaart, kan dit betekenen dat uw draaitafels niet geaard zijn.
    Opmerking: Sommige draaitafels hebben een aardingsdraad ingebouwd in de RCA-aansluiting en daarom hoeft er niets te worden aangesloten op de aardingsaansluiting.
11. CD OUTPUT (CD-UITGANG) (RCA) – Om MIXDECK met timecoded cd's te gebruiken, gebruikt u standaard RCA-kabels om deze uitgang aan te sluiten op de interface voor uw digitale DJ-software.

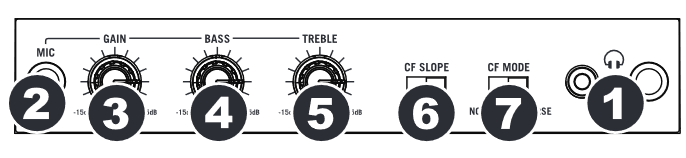

KENMERKEN VOORPANEEL

1. HEADPHONES (HOOFDTELEFOON) – Sluit uw 1/4" of 1/8" hoofdtelefoon aan op deze uitgang voor cueing en mix monitoring. De hoofdtelefoonuitgangsbediening bevindt zich op het bovenpaneel.
2. MIC INPUT (MICROFOONINGANG) – Sluit een 1/4" microfoon aan op deze ingang.
3. MIC GAIN (MICROFOONVERSTERKING) – Past het audioniveau van het microfoonsignaal aan.
4. MIC BASS (MICROFOONBAS) – Past de lage (bas) frequenties van het microfoonkanaal aan.
5. MIC TREBLE (MICROFOONHOGE TONEN) – Past de hoge (hoge tonen) frequenties van het microfoonkanaal aan.
   Tip: Als u feedback ervaart bij het gebruik van een microfoon op luide niveaus, probeer dan de hoge frequenties te verlagen.
6. CROSSFADER (CF) SLOPE (CROSSFADER (CF) HELLING) – Past de helling van de crossfadercurve aan. Zet de schakelaar naar links voor een vloeiende fade (mixen) of naar rechts voor een scherpe snede (scratchen).
7. CROSSFADER (CF) MODE (CROSSFADER (CF) MODUS) – Keert de toewijzing van kanalen 1 en 2 op de CROSSFADER om.

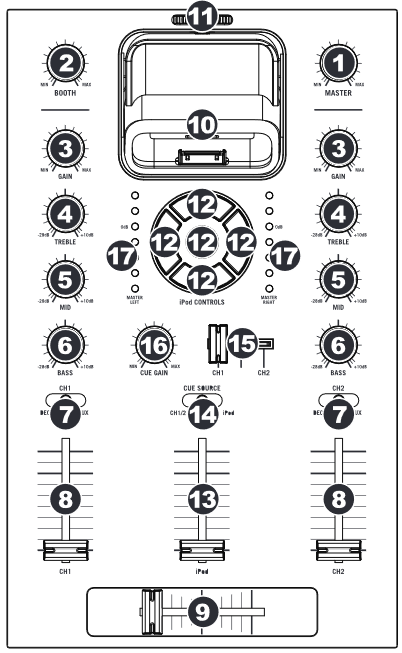

MIXERFUNCTIES

1. MASTER VOLUME (MASTERVOLUME) – Past het uitgangsvolume van de Programmamix aan.
2. BOOTH VOLUME (BOOTH-VOLUME) – Past het Booth-uitgangsniveau aan.
3. CHANNEL GAIN (KANAALVERSTERKING) – Past het pre-fader- en preEQ-versterkingsniveau van het kanaal aan.
4. CHANNEL TREBLE (KANAALHOGE TONEN) – Past de hoge (hoge tonen) frequenties van het bijbehorende kanaal aan.
5. CHANNEL MID (KANAALMIDDEN) – Past de middenfrequenties van het bijbehorende kanaal aan.
6. CHANNEL BASS (KANAALBAS) – Past de lage (bas) frequenties van het bijbehorende kanaal aan.
7. INPUT SELECTOR (INGANGSKEUZE) – Selecteert de ingangsbron die naar het bijbehorende kanaal moet worden geleid. De ingangsaansluitingen bevinden zich op het achterpaneel (plus de USB-poort op het bovenpaneel).
8. CHANNEL FADER (KANAALFADER) – Past het audioniveau op het bijbehorende kanaal aan.
9. CROSSFADER – Mengt audio die wordt afgespeeld tussen kanalen 1 en 2. Als u deze naar links schuift, wordt kanaal 1 afgespeeld en als u deze naar rechts schuift, wordt kanaal 2 afgespeeld.
10. DOCK – Sluit hier uw iPod aan. Beweeg de iPod voorzichtig heen en weer over de connector bij het bevestigen of verwijderen.
11. DOCK ADJUSTER (DOCK-REGELAAR) – Draai deze knop dienovereenkomstig zodat uw gedokte iPod tegen de steun rust.
12. iPod CONTROLS (iPod-BEDIENINGSELEMENTEN) – Fungeert als de bedieningselementen voor de menu's en het Touchwheel van uw iPod terwijl deze op de mixer is aangesloten.
13. iPod VOLUME (iPod-VOLUME) – Past het audioniveau op het iPod-kanaal aan.
14. CUE SOURCE (CUE-BRON) – Selecteert de audio die naar de hoofdtelefoon wordt verzonden. Schakel deze naar "iPod" om de iPod te horen. Schakel deze naar "MASTER" om de Programmamix te horen. Schakel deze naar "CH1 CH2" om de kanalen 1 en 2 in het Cue-kanaal te horen.
15. CUE SLIDER (CUE-SCHUIFREGELAAR) – Bekijkt een voorbeeld van de audio die wordt afgespeeld op kanalen 1 en 2. Als u deze naar links schuift, wordt kanaal 1 afgespeeld. Als u deze naar rechts schuift, wordt kanaal 2 afgespeeld.
16. CUE GAIN (CUE-VERSTERKING) – Past het niveau van de hoofdtelefoonaudio aan.
17. LED METERS (LED-METERS) – Bewaakt het audioniveau van de Programmamix.

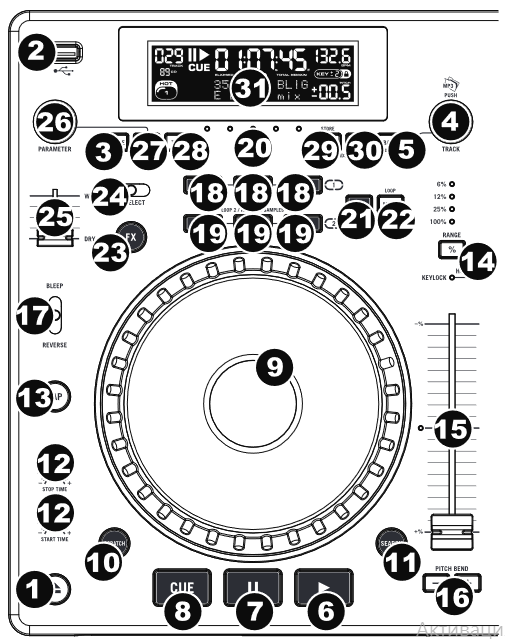

DECK-FUNCTIES

1. EJECT – Druk op deze knop om de CD uit te werpen. Als er op dat moment een CD wordt afgespeeld, zal deze knop geen effect hebben.
2. USB – Sluit uw favoriete USB-opslagapparaat aan op deze connector zodat de MIXDECK uw muziekbestanden kan lezen en afspelen. De MIXDECK ondersteunt alleen de MP3-indeling, dus zorg ervoor dat uw audiobestanden zijn gecodeerd als MP3's als u ze wilt gebruiken met de MIXDECK.
   Opmerking: MIXDECK ondersteunt de bestandssystemen HFS+, FAT en NTFS. HFS+ GUID Partition Table wordt op dit moment niet ondersteund.
3. SOURCE – Druk op de knop SOURCE en draai aan de knop PARAMETER om te kiezen welke audiobron u wilt afspelen: CD, USB of u kunt de MIXDECK gebruiken als een USB MIDI-controller. Deze knop werkt niet als de MIXDECK momenteel aan het afspelen is.
4. TRACK KNOB – Wordt gebruikt om van track naar track te springen, voor mapnavigatie en als "enter"-knop.
5. BACK – Wanneer u navigeert op een CD of apparaat met mappen, brengt deze knop u terug naar het vorige niveau (map).
6. PLAY – Start de muziek. De muziek begint te spelen vanaf het cuepoint of het laatste punt van pauze. Als u op deze knop drukt terwijl het apparaat speelt, wordt het nummer opnieuw gestart vanaf het laatst ingestelde cuepoint, dat kan worden gebruikt om een "stotter"-effect te creëren.
7. PAUSE – Stopt de muziek tijdens het afspelen. Door na dit te drukken op play, wordt een nieuw cuepoint ingesteld. Door de knop ingedrukt te houden tijdens het scratchen of stotteren van de muziek, stopt de muziek op de huidige positie, waardoor u een loop-in- of cuepoint kunt vastleggen.
8. CUE – Keert terug en pauzeert de muziek op het laatst ingestelde cuepoint. Het cuepoint is de laatste plaats waar het apparaat werd gepauzeerd en vervolgens op play werd gedrukt. Als u een tweede keer drukt, kan dit punt tijdelijk worden afgespeeld. U kunt het cuepoint eenvoudig bewerken door aan het wiel te draaien. Terwijl u aan het wiel draait, is de muziek te horen. Door het wiel te stoppen en op play te drukken, wordt een nieuw punt ingesteld.
9. JOG WHEEL – Het jogwheel heeft vele functies, afhankelijk van de huidige modus.

1. Als er geen track wordt afgespeeld, zoekt het JOG WHEEL langzaam door de frames van een track. Om een nieuw cuepoint in te stellen, draait u aan het JOG WHEEL en begint u met afspelen wanneer u de juiste positie hebt bepaald. Druk op CUE om terug te keren naar dat cuepoint.
2. Als een track wordt afgespeeld, buigt het JOG WHEEL tijdelijk de toonhoogte van de track. Door het JOG WHEEL met de klok mee te draaien, wordt het tijdelijk versneld, terwijl het tegen de klok in draaien het vertraagt. Dit is een handig hulpmiddel voor beatmatching.
3. Wanneer de knop SEARCH is geactiveerd, scant het draaien aan het JOG WHEEL snel door de track.
4. Wanneer de knop SCRATCH is geactiveerd, "scratchen" draaien aan het JOG WHEEL over de audio van de track, als een naald op een plaat.

10. SCRATCH – Schakelt de scratchmodus in of uit. Als de scratchmodus is ingeschakeld, licht de knop op en scratchen het middelste deel van het jogwheel als een draaitafel wanneer u eraan draait. Als de scratchmodus is uitgeschakeld, buigt het middelste deel van het jogwheel de toonhoogte wanneer u eraan draait.
    Om de scratchmodus of -stijl te wijzigen, houdt u SCRATCH ingedrukt en draait u aan de knop PARAMETER.
11. SEARCH – Wanneer de zoekmodus is ingeschakeld, kunt u met het midden van het jogwheel snel door de huidige track scannen. Als u het wiel 10 seconden niet aanraakt, verlaat u automatisch de zoekmodus. De zoeksnelheid kan worden aangepast door de knop SEARCH ingedrukt te houden en aan de knop PARAMETER te draaien.
    Om aan te passen hoe snel SEARCH door uw tracks scant, houdt u SEARCH ingedrukt en draait u aan de knop PARAMETER.
12. STOP / START TIME – Gebruik deze knoppen om de snelheid aan te passen waarmee de muziek start wanneer u op play drukt (START TIME) of de snelheid waarmee de muziek stopt wanneer u op pauze drukt (STOP TIME).
13. TAP – Als u deze knop in de maat van de beat indrukt, kan de ingebouwde BPM-teller het juiste tempo detecteren. Als u de knop 2 seconden ingedrukt houdt, wordt de BPM-teller opnieuw ingesteld en opnieuw berekend.
14. PITCH / KEYLOCK – De pitch-knop regelt het bereik van de pitchfader en schakelt de keylockmodus in en uit.
    Druk op de pitch-knop en laat deze los om te schakelen tussen pitchfaderinstellingen van +/- 6%, 12%, 25% en 100%. U kunt de pitchfader ook uitschakelen door nogmaals op de pitch-knop te drukken na het selecteren van 100%.
    De andere functie van deze knop is keylock. Om de keylockmodus in te schakelen, houdt u de pitch-knop twee seconden ingedrukt. Met deze functie kunt u de snelheid van het nummer wijzigen zonder de toonsoort te wijzigen. De toonsoort van het nummer wordt vergrendeld op de positie waarin de pitchfader zich bevindt wanneer keylock is ingeschakeld.
    Om de toonsoort van een nummer handmatig te wijzigen, houdt u PITCH / KEYLOCK ingedrukt en draait u aan de knop PARAMETER.
15. PITCH FADER – Hiermee regelt u de snelheid van de muziek. Naar de "+" bewegen versnelt de muziek, terwijl naar de "-" bewegen het vertraagt. Het percentage pitchaanpassing wordt op het display weergegeven.
16. PITCH BEND – Hiermee kunt u kortstondig de snelheid van de muziek sneller of langzamer aanpassen zolang de knop ingedrukt wordt gehouden. Handig voor snelle snelheidsaanpassingen om de beats van twee nummers te matchen die misschien hetzelfde tempo hebben, maar beats hebben die op iets andere tijdstippen klinken.
17. BLEEP / REVERSE SWITCH – Gebruik dit als u een CD achterstevoren wilt afspelen. De "Bleep"-modus (Bleep-modus) speelt de muziek achterstevoren af uit de buffer, terwijl de CD-timer blijft vooruitgaan. Wanneer u de schakelaar loslaat, blijft de CD afspelen waar deze zou zijn geweest als u de schakelaar niet had ingeschakeld. De "Reverse"-modus (Achteruit-modus) speelt muziek achterstevoren af en de CD-tijd telt ook achteruit.
18. LOOP IN / OUT / RELOOP – Deze knoppen worden gebruikt om uw begin- en eindlooppunten te definiëren (LOOP IN en LOOP OUT) of om uw loop opnieuw af te spelen of te herstarten (RELOOP). Raadpleeg het loopinggedeelte van deze handleiding voor meer informatie over deze functie.
19. TRIGGER BUTTONS – Deze knoppen kunnen worden gebruikt voor 3 mogelijke functies, gekozen door de REC-knop ingedrukt te houden en aan de PARAMETER-knop te draaien. Zie het gedeelte "Multi Mode Trigger Buttons" verderop in deze handleiding voor meer informatie.
20. SHIFT – De shift-schakelaar wordt gebruikt in combinatie met de loopingfunctie en stelt u in staat uw loop te halveren of te verdubbelen. Als Smart Loop is ingeschakeld, bent u beperkt tot een minimale lengte van 1 beat.
21. REC – Deze knop wordt gebruikt in combinatie met de 3 toewijsbare TRIGGER BUTTONS om samples op te nemen en hot startpunten in te stellen. In combinatie met de parameterknop kunt u hiermee de modus instellen voor de drie multimode-triggerknoppen.
    Om een modus te kiezen, houdt u de REC-knop ingedrukt en houdt u, terwijl u REC blijft vasthouden, de gewenste TRIGGER BUTTON ingedrukt en draait u aan de PARAMETER-knop om de optie te selecteren die u wilt wijzigen. Zie het gedeelte "Multi Mode Trigger Buttons" verderop in deze handleiding voor meer informatie.
22. (BUTTON) MODE – Deze knop wordt gebruikt om de functie van de 3 toewijsbare knoppen te wijzigen. Door op deze knop te drukken, schakelt u tussen LOOP-2, HOT CUE en SAMPLES. Zie het gedeelte "Multi Mode Trigger Buttons" verderop in deze handleiding voor meer informatie.
23. FX – Door op deze knop te drukken, wordt de effectmodus in- of uitgeschakeld. Als de knop brandt, is de effectmodus ingeschakeld.
24. FX SELECT – Gebruik deze tuimelschakelaar om te kiezen welk effect u wilt gebruiken. Er zijn zes verschillende effecten beschikbaar. Zie het effectengedeelte in deze handleiding voor meer informatie.
25. WET / DRY FADER – Gebruik dit om aan te passen hoeveel van het effect in de hoofdmix wordt gemengd. De 0% of "dry" (droge) kant van de fader geeft u minder van de muziek met effecten en meer van de originele muziek, terwijl de 100% of "wet" (natte) kant meer van de muziek met effecten en minder van de originele muziek toevoegt.
26. PARAMETER – Deze knop heeft meerdere toepassingen, afhankelijk van wat u doet wanneer u eraan draait.
    Standaard past het draaien aan deze knop een parameter aan van het effect dat u momenteel hebt gekozen met de FX SELECT-schakelaar. Zie het effectengedeelte verderop in deze handleiding voor meer informatie.
    Andere instellingen kunnen worden aangepast door een geschikte knop ingedrukt te houden terwijl u aan de knop PARAMETER draait.
27. PROG (Programma) – Met deze knop kunt u een programma maken – een reeks nummers die continu worden afgespeeld. Om een programma te maken, drukt u op PROGRAM als de CD-speler is gepauzeerd. Om een track in het programma in te voeren, gebruikt u de TRACK KNOB om de gewenste track te selecteren en drukt u vervolgens op PROGRAM om deze in te voeren. Herhaal dit proces voor elke track die u wilt invoeren (in de volgorde waarin u ze wilt afspelen). Als u klaar bent, drukt u op PLAY / PAUSE om het programma te starten. De tracks worden afgespeeld in de volgorde waarin u ze hebt ingevoerd. Om uw programma te annuleren terwijl het wordt afgespeeld, houdt u PROGRAM drie seconden ingedrukt.
    Als u de knop PROG ingedrukt houdt en aan de knop PARAMETER draait, komt u in een lijst met menu-opties. Zie het gedeelte "Parameter Knob Features" van deze handleiding voor meer informatie.
28. TIME – Schakelt het display om de verstreken tijd, de resterende tijd van het huidige nummer of de resterende tijd van een hele audio-CD weer te geven.
29. RECALL / STORE – Als u de knop RECALL 2 seconden ingedrukt houdt, kunnen cuepoints worden opgeslagen. Er kan meer dan één cue-set per CD worden opgeslagen. Cue-sets worden per CD opeenvolgend genummerd.
    Wanneer een CD met opgeslagen cuepoints wordt geplaatst, geeft het display aan dat er "Cue Points Available" (Cue Points beschikbaar) zijn. Om uw opgeslagen cuepoints op te roepen, drukt u op de knop RECALL en laat u deze los. Als er meer dan één set cuepoints op een CD is opgeslagen, kunt u met de knop PARAMETER door uw opgeslagen cue-sets bladeren.
30. (PLAY) MODE – Er zijn vier afspeelmodi:
    Single: Speelt het geselecteerde nummer af, pauzeert vervolgens en cue het volgende nummer.
    SingleReplay: Herhaalt het huidige nummer totdat het handmatig wordt gestopt.
    Random: Speelt alle nummers op de CD in een willekeurige volgorde af.
    Continuous: Speelt alle nummers op de CD in volgorde af en herhaalt vervolgens aan het begin.
    Om bestandsnamen of ID3-taginformatie te bekijken bij het afspelen van MP3's, houdt u RECALL / STORE ingedrukt en drukt u op (PLAY) MODE.
    Om de Relay-modus in of uit te schakelen, houdt u (PLAY) MODE ingedrukt en draait u aan de knop PARAMETER.
31. LCD DISPLAY – Alle informatie en functies worden hier weergegeven. CD-tekst (indien beschikbaar), ID3-taginformatie en effectinstellingen worden hier allemaal weergegeven.

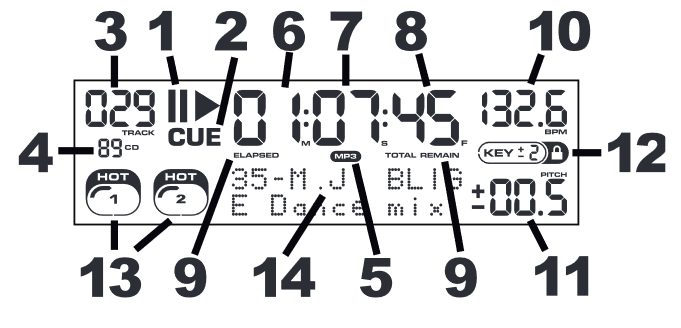

LCD-FUNCTIES

1. PLAY / PAUSE (AFSPELEN/PAUZE) – Dit wordt weergegeven wanneer het apparaat afspeelt of gepauzeerd is.
2. CUE (CUE) – Knippert wanneer het apparaat een cuepoint instelt. Brandt continu wanneer het apparaat is gepauzeerd op een cuepoint.
3. TRACK NUMBER (TRACKNUMMER) – Geeft het huidige tracknummer weer.
4. TOTAL TRACKS (AANTAL TRACKS) – Geeft het totale aantal tracks op de CD weer.
5. MP3 – Geeft aan wanneer er MP3's aanwezig zijn op de disc of het aangesloten USB-apparaat.
6. MINUTES (MINUTEN) – Geeft de verlopen of resterende minuten weer, afhankelijk van de modusinstelling.
7. SECONDS (SECONDEN) – Geeft de verlopen of resterende seconden weer, afhankelijk van de modusinstelling.
8. FRAMES (FRAMES) – De CD-speler verdeelt een seconde in 75 frames voor nauwkeurige cueing. Dit geeft de verlopen of resterende frames weer, afhankelijk van de modus. Geeft aan of de tijd die op het LCD wordt weergegeven, de verlopen tijd voor de track, de resterende tijd voor de track of de totale resterende tijd voor de hele CD is.
9. TIME MODE (TIJDMODUS) – Geeft aan of de tijd die op het LCD wordt weergegeven, de verlopen tijd voor de track, de resterende tijd voor de track of de totale resterende tijd voor de hele CD is.
10. BPM – Het tempo, dat wordt aangegeven in BPM (beats per minute).
11. PITCH – Geeft de procentuele verandering in pitch weer.
12. KEY LOCK (TOETSVESTGRENDELING) – Geeft aan wanneer de Key Lock-modus is ingeschakeld. Het nummer naast het vergrendelingspictogram geeft aan hoe ver de huidige toonsoort van de track verwijderd is van de oorspronkelijke toonsoort (in halve tonen).
13. LOOP (LOOP) – Geeft aan wanneer een loop is geprogrammeerd. Wanneer de indicator knippert, wordt er momenteel een loop afgespeeld.
14. TEXT DISPLAY (TEKSTWEERGAVE) – Geeft mapnamen, CD-informatie en MP3-taginformatie weer.

PARAMETER KNOB-FUNCTIES

SCRATCH

Als u de SCRATCH-knop ingedrukt houdt en aan de PARAMETER-knop draait, kunt u de gewenste scratchmodus kiezen:

Vinyl: In deze modus kunt u het JOG WHEEL gebruiken om te scratchen, net als met een vinylplaat. Wanneer u op het JOG WHEEL drukt, stopt de muziek waar deze is totdat het wiel wordt losgelaten.
Forward (Vooruit): Wanneer u het JOG WHEEL gebruikt om te scratchen, zijn alleen de voorwaartse bewegingen te horen. Dit simuleert het gebruik van een crossfader om de backspins weg te snijden.
Bleep: Hiermee kunt u een scratch "invoegen" terwijl de muziek verdergaat. Zodra u klaar bent met scratchen, blijft de muziek spelen waar deze zou zijn geweest als u niet had gescratcht.
Bleep Forward (Bleep vooruit): In wezen een combinatie van de Bleep- en Forward Scratch-modi. Hiermee kunt u een scratch "invoegen", maar speelt u alleen de voorwaartse beweging van de platenspeler af.

PITCH

Als u de PITCH-knop ingedrukt houdt en aan de PARAMETER-knop draait, kunt u de toonsoort van het huidige nummer wijzigen van "L" (lagere toonsoort) naar "H" (hogere toonsoort) in stappen van 40 halve tonen (waarbij 0 geen toonsoortwijziging is).

MODE

Om de Relay-modus in en uit te schakelen, houdt u de rechthoekige MODE-knop ingedrukt en draait u aan de PARAMETER-knop om de juiste relaisinstelling te selecteren. Met de Relay-modus kunt u afwisselend afspelen tussen 2 compatibele eenheden die zijn aangesloten via een 1/8" mono relais-/afstandsbedieningskabel.

SEARCH

De zoeksnelheid kan worden aangepast door SEARCH ingedrukt te houden en aan de PARAMETER-knop te draaien. Opties op basis van 1 wielrotatie zijn 15 seconden, 30 seconden en 1 minuut.

PROGRAM / PARAMETER OPTIES

Als u de PROGRAM-knop ingedrukt houdt en aan de PARAMETER-knop draait, komt u bij de volgende menuopties. Door op de PARAMETER-knop te drukken, kunt u de parameters wijzigen voor de menuoptie die u hebt geselecteerd:

Scratch Delay (On, Off) (Aan, Uit): Activeert een lichte vertraging bij het loslaten van de platenspeler in Scratch-modus.
Remote (Off, On-Cue, On-Pause) (Uit, Aan-Cue, Aan-Pauze): Wijzigt de optie voor starten op afstand zodat het apparaat kan worden gestart door een ander apparaat met behulp van een afstandsbedieningskabel.
Power On Play (On, Off) (Aan, Uit): Indien ingeschakeld, zorgt deze optie ervoor dat de CD-speler begint te spelen zodra de stroom wordt ingeschakeld.
Memo All Clear (No, Yes) (Nee, Ja): Verwijdert alle opgeslagen cuepoints en loop point-informatie.
Sleep Mode (On, Off) (Aan, Uit): Wanneer de slaapstand is ingeschakeld, gaat het apparaat na enkele minuten inactiviteit in een "slaap"-stand.
Preset Clear (Yes, No) (Ja, Nee): Reset alle algemene parameters naar hun standaardinstellingen.
Version Number (Versienummer): Wanneer op de PARAMETER-knop wordt gedrukt, worden de versienummers van het besturingssysteem weergegeven zolang de PROG-knop wordt ingedrukt.
Power On Demo (On, Off) (Aan, Uit): Wanneer deze optie is ingeschakeld, gaat het apparaat in een "demomodus" waarbij de platenspeler-LED's in een patroon oplichten zodra het apparaat wordt ingeschakeld.

MULTI-MODE TRIGGERKNOPPEN

Door op de ronde MODE-knop te drukken, kunt u de gewenste modus kiezen voor de drie triggerknoppen die hierboven worden weergegeven. Er zijn drie modi beschikbaar:

LOOPING

De MIXDECK heeft een naadloze loopingfunctie, wat betekent dat als u een loop definieert, er geen vertraging is wanneer de muziek terugkeert naar het begin. Met deze loopingfunctie kunt u zeer creatief zijn met uw mixen, waardoor u de gewenste secties van een nummer zo lang kunt verlengen als u wilt, of ter plekke remixen kunt maken!

Er zijn drie knoppen die worden gebruikt voor looping:

LOOP IN: Dit is het punt waar u een loop wilt laten beginnen. Standaard wordt automatisch een "loop in"-punt ingesteld aan het begin van het nummer. Om een nieuw "loop in"-punt te definiëren, drukt u op de LOOP IN-knop wanneer het nummer het gewenste punt bereikt waar u een loop wilt laten beginnen. De LOOP IN-knop licht op, wat aangeeft dat er een nieuw "loop in"-punt is ingesteld. De RELOOP/STUTTER-knop licht ook op, wat aangeeft dat u er nu op kunt drukken om direct terug te gaan naar het "loop in"-punt en te beginnen met spelen. Als u het "loop in"-punt wilt wijzigen, drukt u gewoon nogmaals op de LOOP IN-knop.

LOOP OUT: Stelt het eindpunt van de loop in. De eerste keer dat u op LOOP OUT drukt terwijl een nummer wordt afgespeeld, knippert de LOOP OUT-knop en begint het nummer in een naadloze loop te spelen, beginnend vanaf het "loop in"-punt en eindigend op het "loop out"-punt. Om de loop los te laten of te beëindigen, drukt u een tweede keer op LOOP OUT en het afspelen gaat verder wanneer het nummer het eerder ingestelde loop out-punt passeert. De LOOP OUT-knop brandt dan continu, wat aangeeft dat de loop nu in het geheugen staat voor herhaaldelijk loopen.

RELOOP / STUTTER: Herhaalt het afspelen of "stottert" (indien herhaaldelijk getikt) vanaf het loop in-punt. Als er eerder een loop is ingesteld, speelt en herhaalt deze die loop, totdat de loop wordt losgelaten door op de LOOP OUT-knop te drukken.

SHIFT: Past de looplengte aan met stappen van halve lengte of dubbele lengte. Beweeg de shift-schakelaar naar rechts om de looplengte te verlengen of naar links om de loop te verkorten.

Hint: De toewijsbare 1-2-3 TRIGGERKNOPPEN kunnen worden gebruikt als een tweede set loopknoppen. Lees het voorgaande hoofdstuk voor meer informatie over deze multi-mode triggerknoppen.

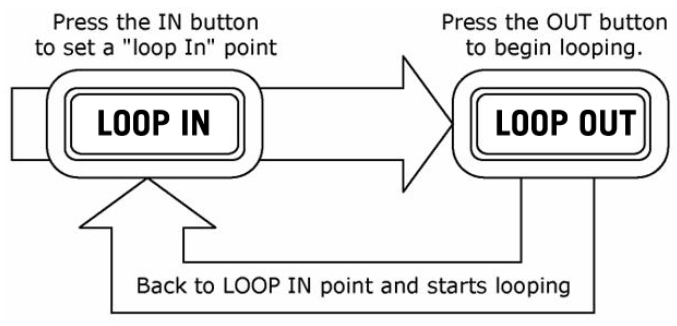

Druk op LOOP IN om het begin van de loop in te stellen en druk vervolgens op LOOP OUT om het eindpunt van de loop in te stellen. Zodra u op LOOP OUT drukt, loopt de MIXDECK tussen deze twee punten. Als u nogmaals op LOOP OUT drukt, verlaat de MIXDECK de loop en speelt normaal verder.

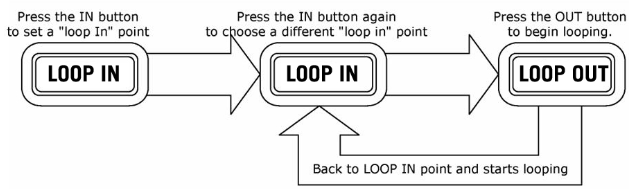

Als u op LOOP IN drukt, maar dan besluit dat u een ander "loop in"-punt wilt instellen, drukt u gewoon nogmaals op LOOP IN. Druk vervolgens op LOOP OUT om te beginnen met loopen tussen de IN- en OUT-punten.

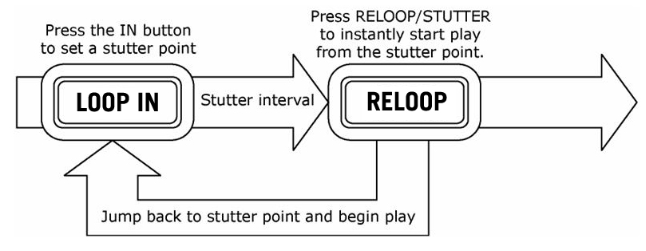

Het "loop in"-punt kan ook worden gebruikt als een manier om het afspelen vanaf een bepaald punt in een nummer te laten "stotteren". Druk gewoon op LOOP IN om het "stotterpunt" in te stellen en druk vervolgens op RELOOP om het afspelen vanaf het stotterpunt te starten. Elke keer dat u op RELOOP drukt, springt de MIXDECK terug naar het stotterpunt en speelt vanaf dat punt.

EFFECTEN

Gebruik de FX SELECT-schakelaar om het gewenste effect te kiezen. Druk op de knop EFFECTS om het effect aan en uit te schakelen. U kunt de fader WET/DRY gebruiken om de aanwezigheid van het effect in de mix aan te passen. De meeste effecten kunnen worden gesynchroniseerd met een verhouding van de BPM-teller door de PARAMETER-knop ingedrukt te houden terwijl u eraan draait, of handmatig worden bediend door aan de PARAMETER-knop te draaien zonder deze ingedrukt te houden.

Er zijn zes effecten beschikbaar:

Wet/Dry Fader
Naast de PARAMETER-knop is er ook een WET/DRY-fader waarmee u de balans kunt aanpassen tussen audio met en zonder effect. Naarmate u de fader van DRY naar WET beweegt, hoort u steeds meer van het effectgeluid.

USB MASTER-MODUS

Door een USB-apparaat voor massaopslag, zoals een USB-harde schijf, USB-stick of draagbare mediaspeler, aan te sluiten op de MASTER USB-connector aan de bovenkant van de MIXDECK, kunt u uw muziekbestanden openen, afspelen en scratchen op dezelfde manier als waarop u een normale audio-cd zou afspelen.

Opmerking: MIXDECK ondersteunt de bestandssystemen HFS+, FAT en NTFS. HFS+ GUID-partitietabel wordt momenteel niet ondersteund

Om toegang te krijgen tot uw USB-apparaat:

1. Zorg er eerst voor dat deze is aangesloten op de USB MASTER-connector op het bovenpaneel van de MIXDECK.
2. Druk op de knop SOURCE en laat deze los.
3. Draai aan de PARAMETER-knop totdat op het display "USB-MASTER" wordt weergegeven en druk vervolgens op de PARAMETER-knop.
4. Nadat de MIXDECK eerst de partitiestructuur (max. 9 partities) en vervolgens de mappenstructuur (max. 999 mappen) van het USB-apparaat heeft geanalyseerd, kunt u door uw USB-apparaat navigeren door de onderstaande instructies te volgen.

USB-apparaat voor massaopslag

Om toegang te krijgen tot bestanden op een USB-apparaat voor massaopslag, gebruikt u de TRACK-knop om te kiezen welke map u wilt openen en drukt u vervolgens op de knop om die map te openen. U kunt vervolgens de TRACK-knop gebruiken om naar een ander mapniveau te navigeren of een audiobestand te kiezen in de huidige map dat u wilt afspelen.

Tip: Overweeg om voor een grote muziekcollectie een aparte map voor elke artiest te maken.

Let op:

• Omdat niet alle MP3-apparaten USB-apparaten voor massaopslag zijn, is niet elke speler compatibel met de MIXDECK.
• Als er geen MP3-bestanden in een map staan die u op uw externe apparaat doorbladert, geeft de MIXDECK "No MP3 files in this folder, PLS try another one." (Geen MP3-bestanden in deze map, probeer een andere) weer.
• Om de MP3-weergavemodus te wijzigen, houdt u de knop RECALL / STORE ingedrukt en drukt u op de knop (PLAY) MODE om te schakelen tussen bestandsnaam, ID3-songtitel, ID3-albumtitel en ID3-artiestennaam.

Tips voor het gebruik van USB-apparaten met uw MIXDECK

• Wanneer u een USB-apparaat loskoppelt van de MIXDECK, moet u er altijd voor zorgen dat u de knop SOURCE gebruikt om over te schakelen naar de CD/MP3-modus voordat u de verbinding verbreekt. Zorg ervoor dat de letters "HD" niet op het display knipperen wanneer u een USB-apparaat loskoppelt.
• Het loskoppelen van een USB-apparaat terwijl de MIXDECK in de USB MASTER-modus staat, kan er mogelijk toe leiden dat gegevens op het USB-apparaat beschadigd raken en onleesbaar worden.
• Opmerking: er is een limiet van 999 nummers per map of afspeellijst. Gebruik meerdere mappen of afspeellijsten om grote aantallen nummers te scheiden.
• We raden het gebruik van MP3-bestanden van meer dan 300 MB af, omdat dit de prestaties van de MIXDECK kan beïnvloeden.
• Voor HD's met een grote capaciteit kan de MIXDECK maximaal 9 schijfpartities lezen. Elke partitie is beperkt tot 999 mappen en elke map is beperkt tot 999 nummers.

USB MIDI-MODUS

U kunt de MIXDECK ook via USB op een computer aansluiten om de CD-decks van de MIXDECK te gebruiken als controllers voor softwareprogramma's die compatibel zijn met het USB MIDI-protocol. Neem contact op met de fabrikant van uw software om te achterhalen of uw software een USB MIDI-controller ondersteunt.

Opmerking: Voordat u de MIXDECK op uw computer aansluit, plaatst u de meegeleverde cd in uw computer om de benodigde stuurprogramma's te installeren.

Opmerking: De mixer- en iPod-bedieningselementen hebben geen MIDI-functie.

Om de USB MIDI-modus te activeren, sluit u een USB-kabel aan van de MIXDECK USB SLAVE-connector op een USB-poort op uw computer. Druk vervolgens op SOURCE en draai aan de parameterknop om "USB-MIDI" te selecteren.

MIXDECK FIRMWARE / SOFTWARE

MIXDECK werkt het beste met de nieuwste firmware en software geïnstalleerd. We raden u ten zeerste aan om direct naar updates te zoeken en regelmatig te blijven controleren, zodat u niets van de leuke dingen mist! Ga naar www.numark.com voor de nieuwste updates.

Referenties

• Numark

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Numark Mixdeck Universeel DJ-systeem Handleiding

Beschikbare talen
