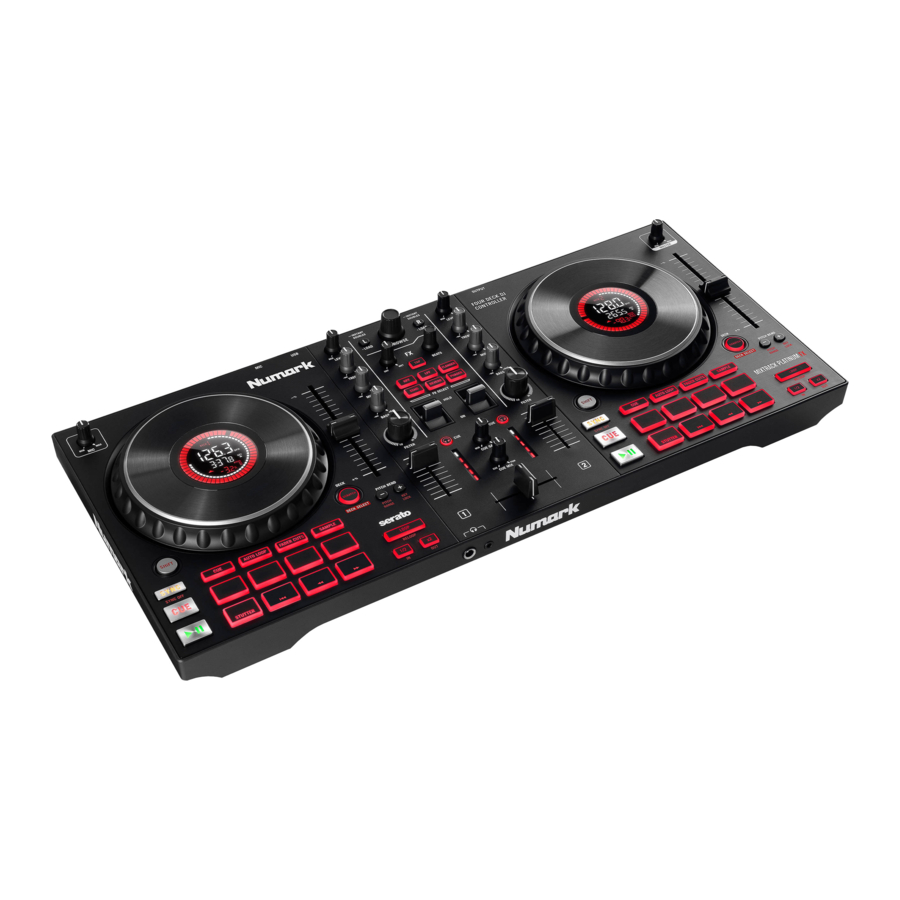

Numark MixTrack Platinum FX - Handleiding voor DJ-controller
Inhoud
Inleiding
Inhoud van de doos
- MixTrack Platinum FX
- USB-kabel
- Software downloadkaart
- Gebruikershandleiding
- Handleiding Veiligheid & Garantie
Ondersteuning
Voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie gaat u naar numark.com.
Voor extra productondersteuning gaat u naar numark.com/support.
Installatie
- Plaats de MixTrack Platinum FX op een vlakke, stabiele ondergrond.
- Zorg ervoor dat alle apparaten zijn uitgeschakeld en dat alle faders en gain-knoppen op "nul" staan.
- Als u een microfoon gebruikt, sluit deze dan aan op de microfooningang van de MixTrack Platinum FX.
- Sluit de uitgangen van de MixTrack Platinum FX aan op eindversterkers, tapedecks en/of andere audiobronnen.
- Steek alle apparaten in het stopcontact en sluit de USB-poort van de MixTrack Platinum FX aan op een USB-poort van de computer met behulp van de meegeleverde USB-kabel.
- Schakel bij het inschakelen van alle apparaten de apparaten in de volgende volgorde in:
- Uw computer,
- eventuele versterkers, luidsprekers of uitvoerapparaten
- Zoek de Serato DJ Lite-installatiekaart in de doos om de software te downloaden en te installeren.
- Open uw softwareprogramma en laad muziek op de decks.
- Begin met DJ'en!
- Schakel bij het uitschakelen van alle apparaten de apparaten in de volgende volgorde uit:
- Eventuele versterkers, luidsprekers of uitvoerapparaten,
- uw computer

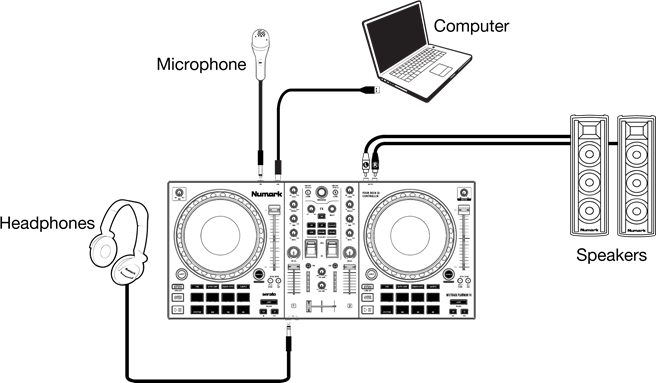

Aansluitschema
Artikelen die niet worden vermeld onder Inleiding > Inhoud van de doos worden afzonderlijk verkocht.
Functies

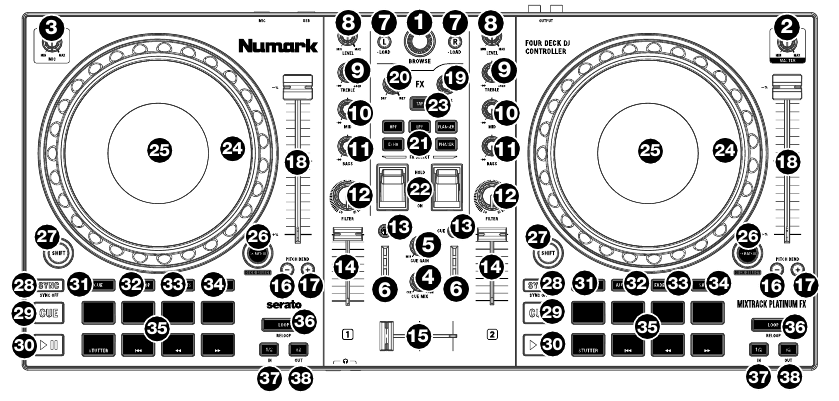

Bovenpaneel
- Bladerknop: Draai aan deze knop om door mappen en nummers te bladeren. Druk op de knop om tussen de Crates en Library te schakelen.
Houd Shift ingedrukt en draai aan de knop om snel door nummers en mappen te scrollen. - Master Gain: Past het mastervolume in de software aan.
Opmerking: Deze regelaar heeft geen invloed op het microfoonvolume, dat wordt opgeteld bij de uiteindelijke uitvoer van de Master Gain naar de Master Output. Gebruik de Mic Gain-knop om het microfoonvolume te regelen. - Mic Gain: Past het niveau voor de microfooningang aan.
- Cue Mix: Past de audio-uitvoer naar de hoofdtelefoon aan, waarbij de cue-uitvoer en de mastermix-uitvoer worden gemengd.
- Cue Gain: Past het volume aan voor het cueën via de hoofdtelefoon.
- Master Output LEDs: Geeft het audioniveau weer dat naar de Master Output gaat.
- Load: Druk op een van deze knoppen terwijl een nummer is geselecteerd om het toe te wijzen aan respectievelijk Deck 1 of 2. Druk snel twee keer op een Load-knop om hetzelfde nummer op beide decks toe te wijzen.
- Level: Past het pre-fader, pre-EQ audioniveau van het bijbehorende kanaal aan.
- High EQ: Regelt de hoge tonen voor de afzonderlijke kanalen.
- Mid EQ: Regelt de middentonen voor de afzonderlijke kanalen.
- Low EQ: Regelt de bastonen voor de afzonderlijke kanalen.
- Filter: Past de hoeveelheid van het filtereffect aan. Door aan de knop naar links en rechts te draaien, wordt respectievelijk een lowpass-filter en een high-passfilter geproduceerd.
- Cue/PFL: Stuurt pre-fader audio naar het cue-kanaal voor monitoring via de hoofdtelefoon.
- Channel Fader: Past het volume van de afzonderlijke kanalen in de software aan.
- Crossfader: Regelt de overgang tussen de twee decks.
- Pitch Bend Down: Houd ingedrukt om de snelheid van het nummer tijdelijk te verlagen.
Houd Shift ingedrukt en deze knop om het toonhoogtebereik aan te passen. - Pitch Bend Up: Houd ingedrukt om de snelheid van het nummer tijdelijk te verhogen.
Houd Shift ingedrukt en deze knop om Keylock te activeren. - Pitch Fader: Hiermee regelt u de snelheid van de muziek. Bewegen in de richting van de "+" versnelt de muziek, terwijl bewegen in de richting van de "–" het vertraagt.
- Beats Multiplier: Verhoogt en verlaagt de snelheid van de effecten op de beat. Bij gebruik van een tijdsafhankelijk effect past deze knop de tijdsindeling aan.
- FX Wet/Dry Knob: Draai aan deze knop om de wet/dry-mix van de effecten aan te passen.
- Software FX: Druk op een van deze knoppen om een software-effect te selecteren.
- HPF (High-passfilter)
- LPF (Low-passfilter)
- Flanger
- Echo
- Reverb
- Phaser
- FX On / Off: Duw de tuimelschakelaar omhoog om de FX in de aan-positie te vergrendelen (vastzetten). Duw de tuimelschakelaar omlaag om de FX tijdelijk in te schakelen. Wanneer de tuimelschakelaar in de middelste positie staat, is de FX uitgeschakeld.
- Tap BPM: Druk hier 4 of meer keer op om handmatig een nieuwe BPM in te voeren. De software negeert de BPM van het nummer en volgt uw handmatig ingevoerde tempo.
Druk op Shift en deze knop om het tempo terug te zetten naar de standaard BPM van het nummer. - Platter/Jog Wheel: Dit capacitieve, aanraakgevoelige jogwheel regelt de audio wanneer het wiel wordt aangeraakt en bewogen. Wanneer de Scratch-knop niet actief is, gebruikt u het jogwheel om de toonhoogte van het nummer te verbuigen. Wanneer de Scratch-knop actief is, gebruikt u het jogwheel om de audio te grijpen en te verplaatsen, waarbij u het nummer "scratcht" zoals u dat met een vinylplaat zou doen. U kunt ook het niet-aanraakgevoelige buitenste wiel vastpakken om de toonhoogte van het nummer te verbuigen.
Druk op Shift en beweeg het wiel om snel door de audio te zoeken. - Display: Gebruik dit scherm om informatie over het huidige nummer te bekijken. Zie Functies > Display voor meer informatie.
- Scratch: Druk op deze knop om de scratch-functie voor het jogwheel in te schakelen.
Houd Shift ingedrukt en druk op deze knop om te selecteren welke Layer in de software wordt bestuurd door dat hardware Deck. Deck 1 kan Layer 1 of 3 besturen; Deck 2 kan Layer 2 of 4 besturen. - Shift: Hiermee kunnen meerdere besturingsopdrachten worden geactiveerd wanneer deze eerst samen met andere knoppen worden ingedrukt.
- Sync: Druk op deze knop om het tempo van het bijbehorende Deck automatisch af te stemmen op het tempo van het tegenoverliggende Deck.
Druk op Shift en druk op deze knop om Sync te deactiveren. - Cue (Transport Control): Stelt het hoofd-Cue-punt in het huidige nummer in en roept het op. Houd de Cue-knop ingedrukt voor tijdelijke weergave van het cue-punt. Het nummer wordt afgespeeld zolang de knop ingedrukt wordt gehouden en keert terug naar het cue-punt zodra het wordt losgelaten.
Druk op Shift + Cue om de afspeelkop terug te brengen naar het begin van het nummer. - Play/Pause: Start en onderbreekt de weergave.
- Cue: Met deze Pad-modus wijst elke pad een Hot Cue Point toe, of brengt het nummer terug naar dat Hot Cue Point. Wanneer een pad niet brandt, kunt u een Hot Cue Point toewijzen door erop te drukken op het gewenste punt in uw nummer.
- Auto Loop: Met deze Pad-modus activeert elke pad een automatische loop van een andere lengte. Zie Bediening > Performance Pad-modi voor meer informatie.
- Fader Cuts: Met deze Pad-modus worden de bovenste 4 performance-pads gebruikt om transform-effecten uit te voeren voor cuts bij het scratchen. Zie Bediening > Performance Pad-modi voor meer informatie.
- Sampler: Met deze Pad-modus activeert elke pad een sample in de software. Zie Bediening > Performance Pad-modi voor meer informatie.
- Performance Pads: De bovenste rij pads wordt gebruikt om loop-punten of samples te activeren, afhankelijk van de Pad-modusinstelling. Zie Bediening > Performance Pad-modi voor meer informatie.
De onderste rij pads wordt gebruikt om Stutter, Previous Track, Search Backward en Search Forward te activeren:- Stutter: Herhaalt of "stottert" de sample wanneer de pad herhaaldelijk wordt aangetikt.
- Previous Track: Gaat naar het vorige nummer.
- Search Backward: Zoekt achterwaarts door het huidige nummer.
- Search Forward: Zoekt voorwaarts door het huidige nummer.
- Loop On/Off: Druk op om de auto loop in/uit te schakelen. Houd Shift ingedrukt en druk op deze knop om een reloop te activeren.
- Loop 1/2: Druk op deze knop wanneer een loop actief is om de loopgrootte te halveren. Houd Shift ingedrukt en druk op deze knop om het Loop In-punt in te stellen.
- Loop x2: Druk op deze knop wanneer een loop actief is om de loopgrootte te verdubbelen. Houd Shift ingedrukt en druk op deze knop om het Loop Out-punt in te stellen.
Voorpaneel
- Hoofdtelefoonuitgang: Sluit een hoofdtelefoon aan op deze 1/4" (6,35 mm) en 1/8" (3,5 mm) jacks voor monitoring van het signaal. Het hoofdtelefoonvolume wordt geregeld met de Cue Gain-knop.
Achterpaneel
- Master Output (RCA): Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op luidsprekers of een versterkersysteem.
- USB: Verzendt USB MIDI-gegevens om verschillende softwareparameters te regelen.
- Microfooningang: Sluit een standaard dynamische microfoon aan op deze 1/4" (6,35 mm) jack.

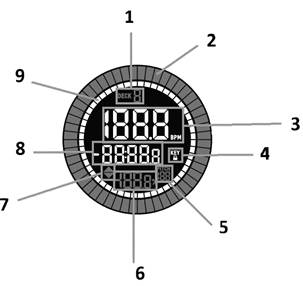

Display
- Actief deck: Geeft het momenteel actieve deck aan.
- Positie draaitafel: Geeft de huidige positie van het nummer weer.
- BPM: Geeft de huidige BPM voor het geselecteerde nummer weer.
- Keylock: Dit pictogram licht op wanneer Keylock actief is voor het huidige deck.
- Toonhoogtebereik: Geeft het huidige toonhoogtebereik weer.
- Toonhoogte: Geeft de huidige toonhoogte van het nummer weer.
- Toonhoogte aanpassen: Geeft aan in welke richting de Pitch Fader moet worden bewogen om de BPM van het huidige nummer af te stemmen op het nummer op het tegenoverliggende deck.
- Resterende tijd: Geeft de verstreken tijd of de resterende tijd voor het huidige nummer weer.
- Tijdbalken: biedt visuele referentie aan de resterende tijd op het geselecteerde nummer. Wanneer het nummer bijna voorbij is, knipperen deze segmenten om een waarschuwing te geven.
Bediening
Performance Pad-modi
De bovenste rij pads heeft verschillende functies, afhankelijk van hun modus: Cue, Auto Loop-modus, Fader Cuts en Sample-modus. Om een modus te selecteren, drukt u op een van de Pad-modusknoppen en drukt u op een van de bovenste pads om een specifieke functie te activeren.
Cue-modus: Druk op de pad gemarkeerd met Cue en druk op een oplichtende pad van de bovenste 4 pads om een nummer terug te brengen naar het toegewezen Hot Cue Point. Druk op een niet-oplichtende pad van de bovenste 4 pads om een Hot Cue Point toe te wijzen op het gewenste punt in uw nummer.
Auto Loop-modus: Druk op de pad gemarkeerd met Auto Loop om de bovenste 4 pads toe te wijzen aan de hieronder vermelde functies:
- Auto 1: Stelt de weergave in en start deze van een auto loop van 1 beat.
- Auto 2: Stelt de weergave in en start deze van een auto loop van 2 beats.
- Auto 4: Stelt de weergave in en start deze van een auto loop van 4 beats.
- Auto 8: Stelt de weergave in en start deze van een auto loop van 8 beats.

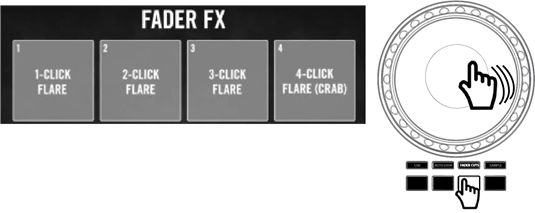

Fader Cuts: De pads dempen en heffen het audiosignaal van het deck op een manier op die crossfaderbewegingen naar dat deck emuleert.
Sample-modus: Druk op de pad gemarkeerd met Sampler om de bovenste 4 pads toe te wijzen om een sample af te spelen. Druk op Shift en een van de bovenste vier pads om de weergave te stoppen, of om een sample te laden als de sleuf leeg is.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
