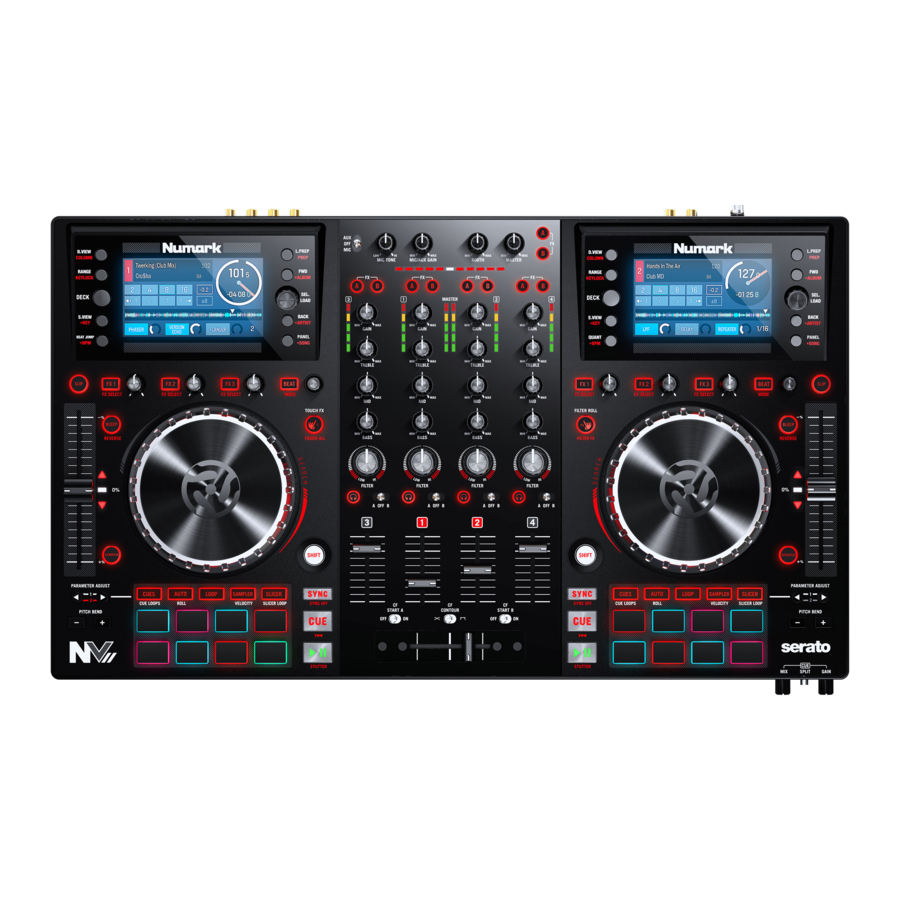

Numark NVII - Handleiding voor controller met dubbele weergave

Inleiding

Inhoud van de doos

• NVII
• Stroomkabel
• USB-kabel
• Software downloadkaart
• Snelstartgids
• Handleiding veiligheid & garantie

Ondersteuning

Ga voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie naar numark.com/nvii.
Ga voor aanvullende productondersteuning naar numark.com/support.

Snel aan de slag

De stuurprogramma's en software installeren

Alleen Windows-gebruikers: Installeer de stuurprogramma's voordat u de software installeert.
Stuurprogramma's (alleen Windows-gebruikers): Download en installeer de nieuwste stuurprogramma's van numark.com/nvii.
(U wordt gevraagd de NVII tijdens de installatie op uw computer aan te sluiten.)
Software: Download en installeer de nieuwste versie van Serato DJ van serato.com.

Aansluiten en beginnen met dj'en!

Volg deze stappenreeks telkens wanneer u NVII gebruikt:

1. Zorg ervoor dat alle apparaten zijn uitgeschakeld en dat alle faders en versterkingsknoppen op "nul" staan.
2. Sluit invoerbronnen (microfoons, cd-spelers, enz.) aan op de NVII.
3. Sluit uitvoerapparaten (eindversterkers, submixer, recorders, enz.) aan op de NVII.
4. Sluit alle apparaten aan op stroombronnen en schakel de apparaten in de juiste volgorde in:
   • Schakel bij het starten van een sessie (1) invoerbronnen, (2) NVII, (3) uitvoerapparaten in.
   • Schakel bij het beëindigen van een sessie (1) uitvoerapparaten, (2) NVII, (3) invoerbronnen uit.
5. Sluit de NVII aan op uw computer met de USB-kabel (meegeleverd) en op uw hoofdtelefoon.
6. Open Serato DJ en ga aan de slag! Ga voor meer informatie over het gebruik van Serato DJ met NVII naar serato.com/dj/support en selecteer Numark NV.

Functies

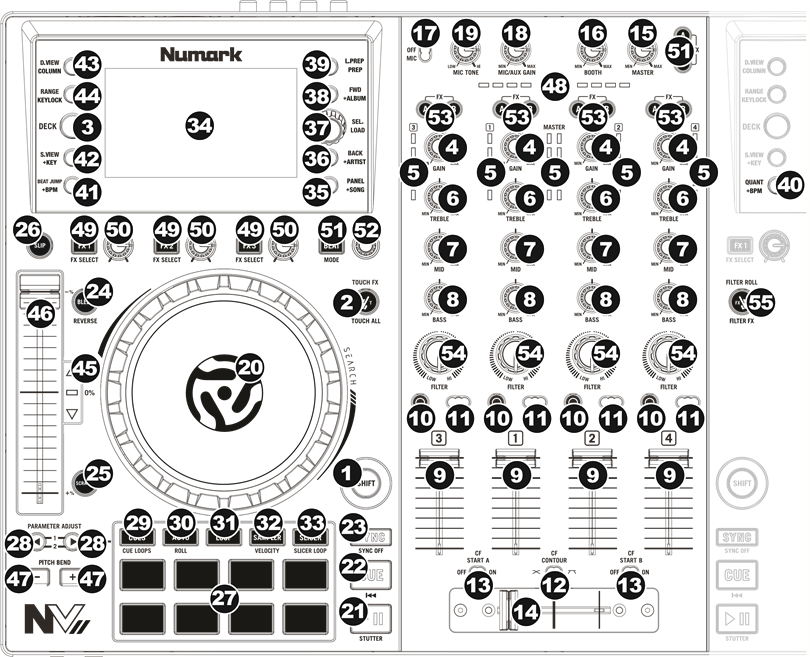

Bovenpaneel

Algemene bedieningselementen

1. Shift: Houd deze knop ingedrukt om toegang te krijgen tot de secundaire functies (in rode letters) van andere bedieningselementen op de NVII.
2. Touch Mode: Druk op deze knop om door de Touch Modes (aanraakmodi) te bladeren, waarmee je toegang krijgt tot de aanraakgevoelige functies van de FX 1 Knob, FX 2 Knob en FX 3 Knob en de EQ-knoppen (Channel Treble, Channel Mid en Channel Bass). Deze functies zijn momentopnamen, niet "vergrendelend".
3. Deck: Selecteert welke laag in de software wordt bediend door dat hardwaredeck. Deck A kan laag 1 of 3 bedienen; Deck B kan laag 2 of 4 bedienen.

Mixerbediening

4. Gain Trim: Past het pre-fader, pre-EQ-audioniveau van het bijbehorende kanaal in de software aan.
5. LED Meters: Bewaakt de audioniveaus van het bijbehorende kanaal.
6. Channel Treble: Past de hoge (treble) frequenties aan. Wanneer de Touch Mode (aanraakmodus) is geactiveerd, wordt het geluid van de hoge frequenties van het bijbehorende kanaal gedempt (een "EQ kill") wanneer je deze knop aanraakt.
7. Channel Mid: Past de middenfrequenties aan. Wanneer de Touch Mode (aanraakmodus) is geactiveerd, wordt het geluid van de middenfrequenties van het bijbehorende kanaal gedempt (een "EQ kill") wanneer je deze knop aanraakt.
8. Channel Bass: Past de lage (bass) frequenties aan. Wanneer de Touch Mode (aanraakmodus) is geactiveerd, wordt het geluid van de lage frequenties van het bijbehorende kanaal gedempt (een "EQ kill") wanneer je deze knop aanraakt.
9. Channel Fader: Past het audioniveau op het bijbehorende kanaal in de software aan.
10. PFL: Druk op deze knop om het pre-fadersignaal van dit kanaal naar het Cue Channel (voorkanaal) te sturen voor monitoring. Wanneer ingeschakeld, licht de knop op. Door op één PFL-knop tegelijk te drukken, kun je dat kanaal alleen beluisteren (en PFL-monitoring voor de andere kanalen deactiveren). Om tegelijkertijd naar meerdere kanalen te luisteren, druk je tegelijkertijd op de PFL-knoppen voor die kanalen.
11. Crossfader Assign: Stuurt de audio die op het bijbehorende kanaal wordt afgespeeld naar een van beide zijden van de crossfader (A of B), of omzeilt de crossfader en stuurt de audio rechtstreeks naar de Program Mix (center (midden), Off (uit)).
12. Crossfader Slope: Past de helling van de crossfader-curve aan. Zet de schakelaar naar links voor een vloeiende overgang (mixen) of naar rechts voor een scherpe cut (scratchen).
13. Fader Start: Schakelt "fader start" in of uit aan de bijbehorende kant van de crossfader. Wanneer fader start aan één kant is ingeschakeld, begint het deck af te spelen wanneer de crossfader naar die kant beweegt.
14. Crossfader: Laat audio overlopen tussen de kanalen die zijn toegewezen aan de linker- en rechterkant van de crossfader.
15. Master Volume: Past het uitgangsvolume van de Program Mix en Mic Input aan.
16. Booth Volume: Past het uitgangsvolume van de Booth Output-mix aan.
17. Mic/Aux On/Off: Wanneer ingesteld op Mic, is de Mic Input actief en wordt het audiosignaal rechtstreeks naar de Program Mix gerouteerd. Wanneer ingesteld op Off, zijn de Mic Input en Aux Input uitgeschakeld. Wanneer ingesteld op Aux, is de Aux Input actief en wordt het audiosignaal rechtstreeks naar de Program Mix gerouteerd.
18. Mic/Aux Gain: Past de versterking van de Mic Input en Aux Input aan.
19. Mic Tone: Past de helderheid of donkerheid van het microfooningangssignaal aan.

Afspeelbediening

20. Platter: Bedien de playhead in de software.
21. Play / Pause: Deze knop pauzeert of hervat het afspelen.
    Houd Shift ingedrukt en druk vervolgens op deze knop om het nummer te "stotter-afspelen" vanaf het laatst ingestelde Cue Point (cuepunt).
22. Cue: Wanneer het deck is gepauzeerd, kun je een tijdelijk cuepunt instellen door de platter te bewegen om de playhead op de gewenste locatie te plaatsen en vervolgens op de Cue Button te drukken.
    Tijdens het afspelen kun je op de Cue Button drukken om het nummer terug te brengen naar dit tijdelijke cuepunt. (Als je geen tijdelijk cuepunt hebt ingesteld, keert het terug naar het begin van het nummer.)
    Als het deck is gepauzeerd, kun je de Cue Button ingedrukt houden om het nummer vanaf het tijdelijke cuepunt af te spelen. Als je de Cue Button loslaat, keert het nummer terug naar het tijdelijke cuepunt en wordt het gepauzeerd. Om het afspelen voort te zetten zonder terug te keren naar het tijdelijke cuepunt, houd je de Cue Button ingedrukt, houd je vervolgens de Play Button ingedrukt en laat je beide knoppen los.
    Houd Shift ingedrukt en druk vervolgens op deze knop om terug te keren naar het begin van het nummer.
23. Sync: Druk op deze knop om automatisch het tempo van het bijbehorende deck af te stemmen op het tempo en de fase van het tegenoverliggende deck. Houd Shift ingedrukt en druk op deze knop om Sync te deactiveren.
24. Bleep / Reverse: Keert het afspelen van het nummer op het bijbehorende deck om.
    Bleep: Het afspelen van het nummer wordt omgekeerd. Druk nogmaals op deze knop om het normale afspelen te hervatten vanaf waar het zou zijn geweest als je de Bleep-functie nooit had ingeschakeld (d.w.z. alsof het nummer de hele tijd vooruit was afgespeeld).
    Reverse: Het afspelen van het nummer wordt omgekeerd. Houd Shift ingedrukt en druk nogmaals op deze knop om het normale afspelen te hervatten vanaf waar de playhead stopt.
25. Scratch: Druk op deze knop om de Scratch Mode (scratchmodus) te activeren of deactiveren. In deze modus kun je het middelste deel van de platter aanraken om te scratchen als een draaitafel wanneer je eraan draait. Als de Scratch Mode (scratchmodus) is uitgeschakeld, zal het middelste deel van de platter de toonhoogte verbuigen wanneer je eraan draait.
26. Slip Mode: Druk op deze knop om de Slip Mode (slipmodus) in of uit te schakelen. In de Slip Mode (slipmodus) kun je naar Hot Cue Points (hot cuepunten) springen, Loop Rolls (looprollen) activeren of de platters gebruiken, terwijl de tijdlijn van het nummer doorloopt. Met andere woorden, wanneer je de actie stopt, wordt het normale afspelen van het nummer hervat vanaf waar het zou zijn geweest als je niets had gedaan (d.w.z. alsof het nummer de hele tijd vooruit was afgespeeld).

Padmodusbediening

27. Pads: Deze pads hebben verschillende functies op elk deck, afhankelijk van de huidige padmodus. Ze zijn aanslaggevoelig (alleen in bepaalde modi), duurzaam en gemakkelijk te bespelen. In dit gedeelte verwijst het, bij verwijzing naar specifieke pads, naar de nummers zoals hier weergegeven.

28. Parameter < / >: Gebruik deze knoppen voor verschillende functies in elke padmodus. Houd Shift ingedrukt en gebruik deze knoppen om toegang te krijgen tot secundaire parameters.
29. Cues: Deze padmodusknop schakelt de pads tussen twee modi: Hot Cue Mode en Hot Cue Auto-Loop Mode. Wanneer de knop niet brandt, selecteert de eerste druk altijd Hot Cue Mode.
    • Hot Cue Mode: Elke pad wijst een Hot Cue Point toe of zet de track terug naar dat Hot Cue Point. Wanneer een pad niet brandt, kun je een Hot Cue Point toewijzen door erop te drukken op het gewenste punt in je track. Zodra deze is toegewezen, zal de pad oplichten. Houd Shift ingedrukt en druk vervolgens op een pad om het toegewezen Hot Cue Point te verwijderen.
    • Hot Cue Auto-Loop Mode: Elke pad wijst een Hot Cue Point toe of zet de track terug naar dat Hot Cue Point, maar in beide gevallen creëert het ook een Auto-Loop op dat punt. De lengte van de Auto-Loop wordt ingesteld in de software, maar je kunt deze verkleinen of vergroten met de knoppen Parameter < of Parameter >.

      Als je het Serato Flip Expansion Pack hebt aangeschaft, hebben de knoppen Parameter < en Parameter > extra functies in de Hot Cue Mode en Hot Cue Auto-Loop Mode waarmee je Flips kunt creëren en bedienen. Zie Flip Controls voor meer informatie.

30. Auto / Roll: Deze padmodusknop zet de pads in twee modi: Auto-Loop Mode en Loop Roll Mode. Wanneer de knop niet brandt, selecteert de eerste druk altijd Auto-Loop Mode.
    Opmerking: De padindelingen hier komen overeen met de standaard Auto-Loop tijdsindelingsindeling van de software. Als je het bereik van de tijdsindelingen die in de software worden weergegeven, verschuift, verandert de padindeling om hierop aan te sluiten.
    • Auto-Loop Mode: Elke pad activeert of deactiveert een Auto-Loop van een andere lengte. Houd Shift ingedrukt en druk vervolgens op de knop Parameter < of Parameter > om de Auto-Loop naar achteren of naar voren te verschuiven.
    • Loop Roll Mode: Elke pad activeert een momentopname van een Loop Roll. Druk op de knop Parameter < of Parameter > om de tijdsindeling van de Loop Roll te wijzigen.

31. Loop: Deze padmodusknop schakelt de pads tussen twee banken met opgeslagen loops en loopbediening. Wanneer de knop niet brandt, selecteert de eerste druk altijd de eerste bank.
    • Saved Loop Mode: Pads 1-4 (de bovenste rij) zetten de track terug naar een van je opgeslagen loops. Je creëert en bewaart een loop met Pads 5-8 (de onderste rij). De padindelingen voor de twee banken zijn identiek.

• Om een loop te creëren, druk op Pad 5 om het Loop In Point in te stellen en druk vervolgens op Pad 6 om het Loop Out Point in te stellen en de loop te activeren.
• Om een loop op te slaan, druk terwijl een loop actief is op een van Pads 1-4 (de bovenste rij) waaraan geen loop is toegewezen. Je kunt dit doen ongeacht hoe de loop is gemaakt (Saved Loop Mode, Auto-Loop Mode, Loop Roll Mode, enz.). o Om een opgeslagen loop te activeren, druk op een van Pads 1-4 (de bovenste rij) waarop een loop is opgeslagen. Druk op Pad 7 om de loop te activeren of deactiveren. Druk op Pad 8 om de track terug te zetten naar de laatst geactiveerde loop en deze opnieuw te activeren ("reloop").
• Om een opgeslagen loop te verwijderen, houd je Shift ingedrukt en druk je vervolgens op de bijbehorende pad (van Pads 1-4).
• Om de lengte van een loop te halveren of te verdubbelen, druk op de knop Parameter < of Parameter >.
• Om een loop naar achteren of naar voren te verschuiven, houd je Shift ingedrukt en druk je vervolgens op de knop Parameter < of Parameter >.


32. Sampler: Deze padmodusknop schakelt de pads tussen twee modi: Sample Player Mode en Sample Velocity Trigger Mode. Wanneer de knop niet brandt, selecteert de eerste druk altijd Sample Player Mode.
    • Sample Player Mode: Pads 1-6 activeren elk een sample, die je in de software kunt toewijzen (het volume wordt ook in de software ingesteld). Niet-brandende pads hebben geen sample aan zich toegewezen. Om het afspelen van een sample te stoppen, houd je Shift ingedrukt en druk je vervolgens op de bijbehorende pad (van Pads 1-3 of Pads 4-6).
    • Sample Velocity Trigger Mode: De pads gedragen zich identiek aan de pads in Sample Player Mode, behalve dat ze aanslaggevoelig zijn, dus geactiveerde samples worden afgespeeld op een volumeniveau dat evenredig is met hoe hard je op de pads hebt gedrukt. Deze modus kan je prestaties een meer "menselijk gevoel" geven.

33. Slicer: Deze padmodusknop schakelt de pads tussen twee modi: Slicer Mode en Slicer Loop Mode. Wanneer de knop niet brandt, selecteert de eerste druk altijd Slicer Mode.

    Je track moet een ingesteld Beat Grid hebben om de Slicer Mode of Slicer Loop Mode te laten werken.

• Slicer Mode: De acht pads vertegenwoordigen acht opeenvolgende beats—"Slices"—in de Beat Grid. De momenteel afspelende Slice wordt weergegeven door de momenteel brandende pad; het licht zal "door de pads bewegen" terwijl het door elke frase van acht Slices loopt. Druk op een pad om die Slice af te spelen—houd deze ingedrukt als je deze wilt blijven loopen. Wanneer je de pad loslaat, zal de track de normale weergave hervatten vanaf waar deze zou zijn geweest als je er nooit op had gedrukt (d.w.z. alsof de track de hele tijd vooruit was afgespeeld).
  Druk op de knop Parameter < of Parameter > om de Slice-kwantisatie te verkleinen of te vergroten. Houd Shift ingedrukt en druk vervolgens op de knop Parameter < of Parameter > om de Slice Domain-grootte te verkleinen of te vergroten.
• Slicer Loop Mode: De pads gedragen zich identiek aan de pads in Slicer Mode, behalve dat de frase van acht Slices zal loopen in plaats van continu door de track te bewegen

Flip-bediening
Als je het Serato Flip Expansion Pack hebt aangeschaft, kun je je Flips creëren en bedienen met behulp van deze commando's:

• In Hot Cue Mode of Hot Cue Auto-Loop Mode (druk op Cues om een van beide modi te openen):
  • Om Flip-opname in of uit te schakelen, druk op de knop Parameter <.
  • Om Flip looping te activeren of deactiveren, houd je Shift ingedrukt en druk je vervolgens op de knop Parameter <.
  • Om onmiddellijk te beginnen met het afspelen van de laatst afgespeelde (of momenteel afspelende) Flip, druk op de knop Parameter >. Als je dit doet tijdens het opnemen van een Flip, stopt de opname en begint die Flip af te spelen.
  • Om de huidige Flip te activeren of deactiveren, houd je Shift ingedrukt en druk je vervolgens op de knop Parameter >. Als de afspeelkop zich nog niet in het gebied van de Flip bevindt, begint de Flip af te spelen zodra de afspeelkop deze bereikt.
• In Flip Mode (houd Shift ingedrukt en druk op Cues om deze modus te openen):
  • In deze modus hebben:niet-brandende pads geen Flip aan zich toegewezen; solide brandende pads hebben wel een Flip aan zich toegewezen, maar spelen niet af; knipperende pads hebben een Flip aan zich toegewezen en spelen momenteel af.
  • Om een Flip aan een pad toe te wijzen, houd je Pad 8 ingedrukt en druk je op Pad 1, 2, 3, 5, 6 of 7. o Om een toegewezen Flip af te spelen, druk je op Pad 1, 2, 3, 5, 6 of 7 (als er een Flip aan is toegewezen).
  • Om het afspelen van een Flip onmiddellijk te stoppen, houd je Shift ingedrukt en druk je vervolgens op de bijbehorende pad.
  • Om de lengte van een Flip automatisch te "snappen", zodat deze aansluit op de Beatgrid (Loop Snap), houd je Pad 4 ingedrukt en druk je vervolgens op een pad waaraan een Flip is toegewezen.

Je track moet een ingestelde Beatgrid hebben om de Loop Snap-functie te laten werken.

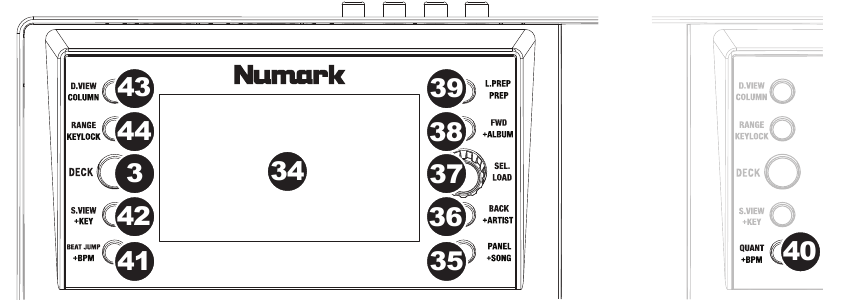

Navigatieknoppen

34. Display: Gebruik dit scherm om menu's, opties, parameters en instellingen te bekijken.
35. Panel / +Song: Druk hierop om te schakelen tussen de panelen Recording, Effects en Sampler.
    Houd Shift ingedrukt en druk vervolgens op deze knop om de bibliotheek te sorteren op nummer.
36. Back / +Artist: Druk op deze knop om de selector achterwaarts te verplaatsen in de softwarepanelen.
    Houd Shift ingedrukt en druk vervolgens op deze knop om de bibliotheek te sorteren op artiest.
37. Sel. / Load: Gebruik deze knop om door lijsten met nummers, Crates, enz. in de software te scrollen. Je kunt er ook op drukken om een nummer in de geselecteerde Deck te laden.
38. FWD / +Album: Druk op deze knop om de selector voorwaarts te verplaatsen in de softwarepanelen.
    Houd Shift ingedrukt en druk vervolgens op deze knop om de bibliotheek te sorteren op album.
39. L. Prep / Prep: Druk op deze knop om een geselecteerd nummer toe te voegen aan de lijst met nummers in het Prepare Area in de software.
    Houd Shift ingedrukt en druk vervolgens op deze knop om de selector naar het Prepare Panel in de software te verplaatsen.
40. Quant / +BPM: Druk op deze knop om Quantize in of uit te schakelen. Indien ingeschakeld, zullen het instellen en activeren van cues en loops vastklikken op het Beatgrid.
    Houd Shift ingedrukt en druk vervolgens op deze knop om de bibliotheek te sorteren op BPM.
41. Beat Jump / +BPM: Druk op deze knop om de Beat Jump-modus voor de Pads in of uit te schakelen. Wanneer Beat Jump is ingeschakeld, werken de onderste 4 pads in Auto-Loop en Loop Rollmodes als Beat Jump-knoppen:
    Houd Shift ingedrukt en druk vervolgens op deze knop om de bibliotheek te sorteren op BPM.

42. S. View / +Key: Druk op deze knop om te schakelen tussen de beschikbare weergavemodi van de software.
    Houd Shift ingedrukt en druk vervolgens op deze knop om de bibliotheek te sorteren op Key.
43. D. View / Column: Druk op deze knop om te schakelen tussen de beschikbare NVII-weergavemodi.
    Houd Shift ingedrukt en druk vervolgens op deze knop om Key, BPM of Time in de bibliotheek weer te geven.

Pitch-regelaars

44. Range / Keylock: Druk hierop om het bereik van de Pitch Fader aan te passen naar ±8%, ±16% en ±50%.
    Houd Shift ingedrukt en druk vervolgens op deze knop om Keylock te activeren of deactiveren: de toonsoort van het nummer wordt vergrendeld op de positie waar de pitchfader zich bevindt wanneer Keylock wordt geactiveerd. Met deze functie kunt u de snelheid van het nummer wijzigen zonder de toonsoort te wijzigen.
45. Takeover LEDs: Wanneer u de andere Deck selecteert met de Deck Select-schakelaar, komt de positie van de Pitch Fader van de NVII mogelijk niet overeen met de Pitch-instelling voor die Deck in de software. Beweeg de Pitch Fader langzaam in de richting die wordt aangegeven door de Takeover LED-pijl totdat deze uitgaat. Op dit punt komt de Pitch Fader overeen met de Pitch-instelling in de software en kan deze deze weer regelen.
46. Pitch Fader: Regelt de afspeelsnelheid van het nummer. Een LED naast de fader licht op wanneer deze is ingesteld op 0%.
47. Pitch Bend ( + / – ): Druk op een van deze knoppen of houd deze ingedrukt om de afspeelsnelheid van het nummer tijdelijk aan te passen. Wanneer losgelaten, keert het afspelen van het nummer terug naar de snelheid die is aangegeven door de Pitch Fader.
48. Beatkeeper: Deze meter is een hulpmiddel voor het afstemmen van het tempo van beide decks. Wanneer de witte middelste LED brandt, komen de BPM's overeen. Anders neigt de meter naar het snellere deck. Hoe verder van het midden, hoe groter het verschil tussen de twee BPM's.

Effectenregelaars

49. FX 1, FX 2, FX 3: Deze knoppen hebben verschillende functies op elk Deck, afhankelijk van de huidige FX-modus: Single-FX Mode of Multi-FX Mode.
    • Single-FX Mode: FX 1 activeert of deactiveert het effect; FX 2 activeert of deactiveert de eerste effectparameter (indien van toepassing); FX 3 activeert of deactiveert de tweede effectparameter (indien van toepassing). Houd Shift ingedrukt en druk op FX 1 om het gewenste effect te selecteren. U kunt ook Shift ingedrukt houden en vervolgens aan de FX Knob onder de effectnaam draaien om snel door de lijst te bewegen.
    • Multi-FX Mode: De knoppen activeren of deactiveren respectievelijk het eerste, tweede en derde effect in de effectenketen. Houd Shift ingedrukt en druk op een van de knoppen om het effect voor dat punt in de effectenketen te selecteren. U kunt ook Shift ingedrukt houden en vervolgens aan de FX Knob onder de effectnaam draaien om snel door de lijst te bewegen.
50. FX 1 Knob, FX 2 Knob, FX 3 Knob: Deze knoppen hebben verschillende functies op elk Deck, afhankelijk van de huidige FX-modus: Single-FX Mode of Multi-FX Mode
    • Single-FX Mode: de FX 1 Knob regelt de "wet-dry"-balans van het effect; de FX 2 Knob regelt de eerste effectparameter; de FX 3 Knob regelt de tweede effectparameter. Wanneer Touch Mode is geactiveerd, raakt u de FX 1 Knob aan om het effect te activeren en laat u de knop los om het te deactiveren.
    • Multi-FX Mode: De knoppen regelen de "wet-dry"-balans van het eerste, tweede en derde effect in de effectenketen, respectievelijk. Wanneer Touch Mode is geactiveerd, raakt u een knop aan om het effect te activeren en laat u de knop los om het te deactiveren.
51. Beat / Mode: Tik herhaaldelijk op deze knop in het gewenste tempo om de snelheid van de laagfrequente oscillatoren (LFO's) van de effecten in te stellen. Houd deze knop ingedrukt om de Beat Multiplier terug te zetten op de BPM van de Deck. Houd Shift ingedrukt en druk vervolgens op deze knop om te schakelen tussen Single-FX Mode en Multi-FX Mode.
52. Beat Knob: Draai aan deze knop om de Time Division voor de geselecteerde effecten in te stellen.
53. FX Assign: Gebruik deze knoppen om Effect A en/of B toe te passen op het bijbehorende kanaal. U kunt Effect A en/of B toepassen op de hele Program Mix door de FX Send-knoppen onder de Master Volume-knop te gebruiken. (Elk effect kan worden toegepast op een of alle vier de kanalen en/of de Program Mix.)
54. Channel Filter: Draai aan deze knop om het filter op het bijbehorende kanaal aan te passen. Het type filter dat wordt aangepast, is afhankelijk van de Filter Mode-knop.
55. Filter Mode: Druk op deze knop om te schakelen tussen de filtermodi, die van invloed zijn op de Channel Filter-knoppen: Off, Filter-Roll Mode of Filter-FX Mode.
    • Off: Wanneer deze knop is uitgeschakeld, past de Channel Filter-knop een laagdoorlaatfilter toe op het bijbehorende kanaal en past deze aan wanneer deze tegen de klok in wordt gedraaid, of een hoogdoorlaatfilter wanneer deze met de klok mee wordt gedraaid.
    • Filter-Roll Mode: Druk eenmaal op deze knop om de Filter-Roll Mode te activeren (de knop licht continu rood op). De Channel Filter-knop past een laagdoorlaatfilter toe op het bijbehorende kanaal en past deze aan wanneer deze tegen de klok in wordt gedraaid, of een hoogdoorlaatfilter wanneer deze met de klok mee wordt gedraaid. Bovendien past het een Loop Roll toe op het filter en zal de lengte afnemen naarmate de knop verder van de middelste positie beweegt. Druk nogmaals op deze knop om de Filter-Roll Mode te deactiveren.
    • Filter-FX Mode: Houd Shift ingedrukt en druk vervolgens op deze knop om de Filter-FX Mode te activeren (de knop knippert rood). De Channel Filter-knop past een laagdoorlaatfilter toe op het bijbehorende kanaal en past deze aan wanneer deze tegen de klok in wordt gedraaid, of een hoogdoorlaatfilter wanneer deze met de klok mee wordt gedraaid. Bovendien wordt Parameter 1 van de effecten die op dat kanaal worden toegepast, aangepast naarmate de knop verder van de middelste positie beweegt. Druk nogmaals op deze knop om de Filter-FX Mode te deactiveren.

Display
De full-color displays van de NVII bieden real-time feedback van de software met verschillende weergaven van elk deck. De drie beschikbare weergaven zijn Performance View 1, Performance View 2 en Library View.
Om naar de volgende weergave te gaan, drukt u op de knop D. View.
Om direct naar Library View te gaan, draait u aan de knop Sel. / Load.
Om vanuit Library View terug te keren naar uw vorige weergave, doet u een van de volgende dingen:

• Draai aan de knop Sel. / Load om een nummer te selecteren en druk er vervolgens op om het nummer in het deck te laden. U ziet het nummer dan in de vorige weergave op dat deck geladen.
• Gebruik de knop D. View.

Elke weergave toont de huidige instellingen van verschillende regelaars, die u kunt aanpassen zoals beschreven in de volgende secties. Klik hieronder op een om naar die sectie te gaan.

Performance View 1

Performance View 2

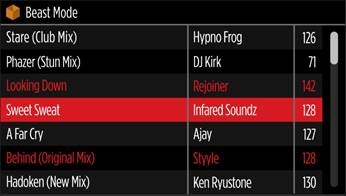

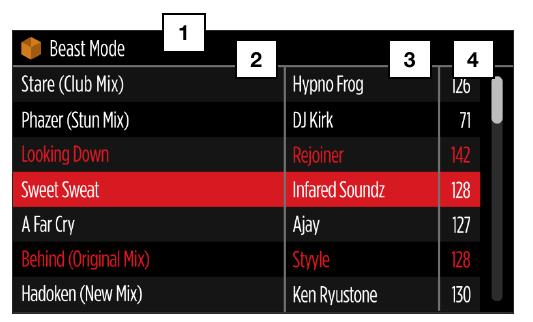

Library View

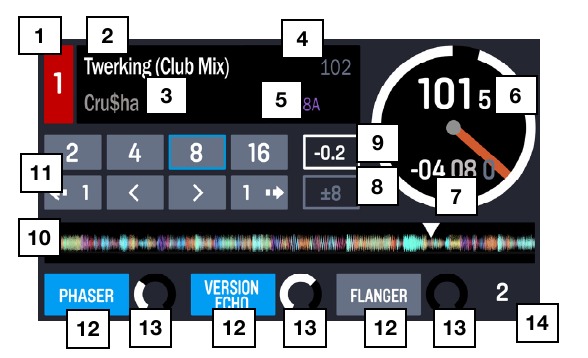

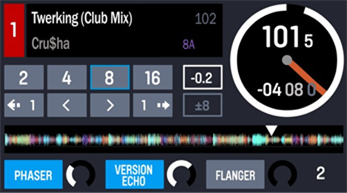

Performance View 1

Deze weergave bevat informatie over het huidige nummer, effecten, hot cues en loops.

1. Deck: Dit is de momenteel geselecteerde Layer (laag) in de software die door dat hardwaredeck wordt bestuurd. Druk op de Deck (Deck) knop om tussen de Layers (lagen) te schakelen. Deck A bestuurt Layer (laag) 1 of 3; Deck B bestuurt Layer (laag) 2 of 4.
2. Track Name: Dit is de titel van het momenteel geladen nummer. Zie Library View om te leren hoe je nummers selecteert.
3. Artist Name: Dit is de artiest van het momenteel geladen nummer. Zie Library View om te leren hoe je nummers selecteert.
4. Track BPM: Dit is het tempo (in beats per minuut of BPM) van het momenteel geladen nummer met een 0% pitch aanpassing. Om de BPM te zien waarop het momenteel afspeelt, zie Deck BPM hieronder.
5. Track Key: Dit is de toonsoort van het momenteel geladen nummer. Dit is de toonsoort van het nummer met een 0% pitch aanpassing. Nummers moeten geanalyseerd worden om deze informatie weer te geven.
6. Deck BPM: Dit is de huidige BPM waarop het momenteel geladen nummer afspeelt. Om deze waarde aan te passen, beweeg de Pitch Fader (Pitch Fader) van de deck. Dit aantal wordt niet beïnvloed door tijdelijke pitch bends (door de Pitch Bend -/+ (Pitch Bend -/+) knoppen of de platter (draaitafel) te gebruiken).
7. Remaining Time: Dit is hoeveel tijd er over is van het momenteel geladen nummer. De ring rond de virtuele draaitafel is een visuele weergave van deze waarde (de complete cirkel is het hele nummer).
8. Pitch Range: Dit is het huidige bereik van de Pitch Fader (Pitch Fader) van de deck. Druk Range / Keylock (Range / Keylock) op die deck om het bereik van zijn Pitch Fader (Pitch Fader) aan te passen naar +8%, +16%, of +50%.
9. Pitch Adjustment: Dit is de huidige instelling van de Pitch Fader (Pitch Fader). Om deze instelling aan te passen, beweeg de Pitch Fader (Pitch Fader) van de deck.
10. Track Overview: Dit is de waveform van het momenteel geladen nummer, die kleurgecodeerd is volgens de frequentie van elk gebied: red (rood) geeft lage (bas) frequenties aan, green (groen) geeft middenfrequentie aan en blue (blauw) geeft hoge (treble) frequenties aan.
    In de waveform worden hot cue punten vertegenwoordigd door driehoeken onderaan de waveform en loopgebieden worden vertegenwoordigd door blauw gearceerde secties.
11. Auto-Loop / Beat-Jump Buttons: Deze acht knoppen komen overeen met de acht pads van de deck in Auto-Loop Mode (Auto-Loopmodus). In die modus, druk op een van de pads om een autoloop van de overeenkomstige lengte te activeren. Zie Top Panel > Pad Mode Controls > Auto / Roll voor meer informatie.
    Wanneer Beat Jump is geactiveerd, worden de onderste vier pads gebruikt voor Beat Jump controls (Beat Jump bediening). Zie Top Panel > Navigation Controls > Beat Jump voor meer informatie.
12. Effect Name: In Multi-FX Mode (Multi-FX-modus), zal de weergave drie effecten laten zien met elk één parameterknop.
    In Single-FX Mode (Single-FX-modus) zal de weergave één effectnaam met drie parameterknoppen laten zien.
    Om te schakelen tussen Single-FX Mode (Single-FX-modus) en Multi-FX Mode (Multi-FX-modus), druk en houd Shift ingedrukt en druk op de Beat (Beat) knop.
    Om naar het volgende effect te gaan (in beide modi), druk en houd Shift ingedrukt en druk daarna op de FX Button (FX-knop) onder de effectnaam. Als alternatief, druk en houd Shift ingedrukt en draai daarna aan de FX Knob (FX-knop) onder de effectnaam om snel door de lijst te gaan.
13. Effect Parameter: In Multi-FX Mode (Multi-FX-modus) zal de weergave drie effecten laten zien met elk één parameterknop, die overeenkomt met de hoofdparameter van dat effect. Om elk effect aan te passen, draai aan de FX Knob (FX-knop) eronder.
    In Single-FX Mode (Single-FX-modus) zal de weergave één effectnaam met drie parameterknoppen laten zien. Om elke parameter aan te passen, draai aan de FX Knob (FX-knop) eronder.
    Om te schakelen tussen Single-FX Mode (Single-FX-modus) en Multi-FX Mode (Multi-FX-modus), druk en houd Shift ingedrukt en druk op de Beat (Beat) knop.
14. Effect Beats Multiplier: Dit getal bepaalt de timing of snelheid van de effecten, gebaseerd op de BPM.

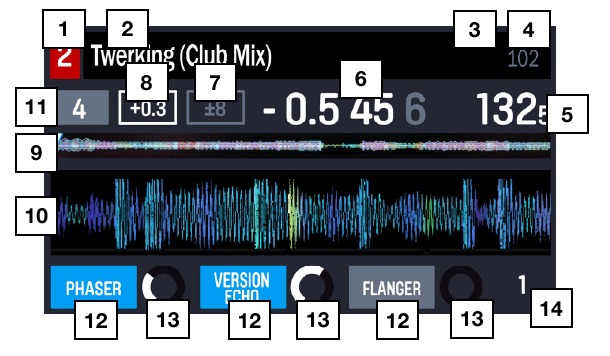

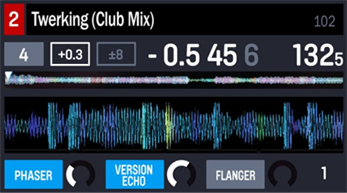

Performance View 2

Deze weergave biedt een alternatieve weergave van informatie over het huidige nummer, effecten, hot cues en loops.

1. Deck: Dit is de momenteel geselecteerde Layer (laag) in de software die door dat hardwaredeck wordt bestuurd. Druk op de Deck (Deck) knop om tussen de Layers (lagen) te schakelen. Deck A bestuurt Layer (laag) 1 of 3; Deck B bestuurt Layer (laag) 2 of 4.
2. Track Name: Dit is de titel van het momenteel geladen nummer, die voorbij zal scrollen. Zie Library View om te leren hoe je nummers selecteert.
3. Track Key: Dit is de toonsoort van het momenteel geladen nummer. Dit is de toonsoort van het nummer met een 0% pitch aanpassing. Nummers moeten geanalyseerd worden om deze informatie weer te geven.
4. Track BPM: Dit is het tempo (in beats per minuut of BPM) van het momenteel geladen nummer met een 0% pitch aanpassing. Om de BPM te zien waarop het momenteel afspeelt, zie Deck BPM hieronder.
5. Deck BPM: Dit is de huidige BPM waarop het momenteel geladen nummer afspeelt. Om deze waarde aan te passen, beweeg de Pitch Fader (Pitch Fader) van de deck. Dit aantal wordt niet beïnvloed door tijdelijke pitch bends (door de Pitch Bend -/+ (Pitch Bend -/+) knoppen of de platter (draaitafel) te gebruiken).
6. Remaining Time: Dit is hoeveel tijd er over is van het momenteel geladen nummer.
7. Pitch Range: Dit is het huidige bereik van de Pitch Fader (Pitch Fader) van de deck. Druk Range / Keylock (Range / Keylock) op die deck om het bereik van zijn Pitch Fader (Pitch Fader) aan te passen naar +8%, +16%, of +50%.
8. Pitch Adjustment: Dit is de huidige instelling van de Pitch Fader (Pitch Fader). Om deze instelling aan te passen, beweeg de Pitch Fader (Pitch Fader) van de deck.
9. Track Overview: Dit is de waveform van het momenteel geladen nummer, die kleurgecodeerd is volgens de frequentie van elk gebied: red (rood) geeft lage (bas) frequenties aan, green (groen) geeft middenfrequentie aan en blue (blauw) geeft hoge (treble) frequenties aan.
   In de waveform worden hot cue punten vertegenwoordigd door driehoeken onderaan de waveform en loopgebieden worden vertegenwoordigd door blauw gearceerde secties.
10. Main Waveform: Dit is het momenteel afspelende segment van de waveform van het nummer, die voorbij zal scrollen terwijl de audio playhead door het nummer beweegt. De waveform is kleurgecodeerd volgens de frequentie van elk gebied: red (rood) geeft lage (bas) frequenties aan, green (groen) geeft middenfrequentie aan en blue (blauw) geeft hoge (treble) frequenties aan.
    In de waveform worden hot cue punten vertegenwoordigd door driehoeken aan de boven- en onderkant van de waveform en loopgebieden worden vertegenwoordigd door blauw gearceerde secties.
11. Auto-Loop Button: Deze knop is de huidige auto-loop lengte van de deck. In Auto-Loop Mode (Auto-Loopmodus), druk op een van de pads om een auto-loop van een specifieke lengte te activeren, die hier weergegeven zal worden. Zie Top Panel > Pad Mode Controls > Auto / Roll voor meer informatie.
12. Effect Name: In Multi-FX Mode (Multi-FX-modus), zal de weergave drie effecten laten zien met elk één parameterknop.
    In Single-FX Mode (Single-FX-modus) zal de weergave één effectnaam met drie parameterknoppen laten zien.
    Om te schakelen tussen Single-FX Mode (Single-FX-modus) en Multi-FX Mode (Multi-FX-modus), druk en houd Shift ingedrukt en druk op de Beat (Beat) knop.
    Om naar het volgende effect te gaan (in beide modi), druk en houd Shift ingedrukt en druk daarna op de FX Button (FX-knop) onder de effectnaam. Als alternatief, druk en houd Shift ingedrukt en draai daarna aan de FX Knob (FX-knop) onder de effectnaam om snel door de lijst te gaan.
13. Effect Parameter: In Multi-FX Mode (Multi-FX-modus) zal de weergave drie effecten laten zien met elk één parameterknop, die overeenkomt met de hoofdparameter van dat effect. Om elk effect aan te passen, draai aan de FX Knob (FX-knop) eronder.
    In Single-FX Mode (Single-FX-modus) zal de weergave één effectnaam met drie parameterknoppen laten zien. Om elke parameter aan te passen, draai aan de FX Knob (FX-knop) eronder.
14. Om te schakelen tussen Single-FX Mode (Single-FX-modus) en Multi-FX Mode (Multi-FX-modus), druk en houd Shift ingedrukt en druk op de Beat (Beat) knop.
15. Effect Beats Multiplier: Dit getal bepaalt de timing of snelheid van de effecten, gebaseerd op de BPM.

Library View

Deze weergave laat je door je bibliotheek bladeren, inclusief crates en subcrates, en een nummer naar de huidige deck laden.
Om door de lijst met nummers te bewegen, draai aan de Sel. / Load (Sel. / Load) knop.
Om het momenteel geselecteerde nummer te laden, druk op de Sel. / Load (Sel. / Load) knop.

Omdat Library View (Bibliotheekweergave) de huidige deck niet aangeeft, zorg ervoor dat je de gewenste deck hebt geselecteerd voordat je op de Sel. / Load (Sel. / Load) knop drukt om een nummer erop te laden.
Om te schakelen tussen de nummerlijst en cratelijst, druk op de Back (Terug) of FWD (Vooruit) knoppen.
Om een crate uit te vouwen of samen te vouwen (die subcrates heeft) in de cratelijst, druk op de Back (Terug) of FWD (Vooruit) knoppen.

1. Crate/List Name: Dit is de crate, subcrate of andere nummerlijst (bijv. All (Alle)) die je momenteel bekijkt.
2. Track Name: Dit is de titel van het momenteel geladen nummer.
3. Artist Name: Dit is de artiest van het momenteel geladen nummer.
4. Track BPM: Dit is het tempo (in beats per minuut of BPM) van het nummer.

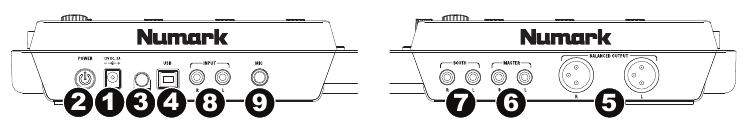

Achterpaneel

1. Stroomingang: Gebruik de meegeleverde stroomadapter (12 V DC, 2 A, midden-positief) om NVII aan te sluiten op een stopcontact. Terwijl de stroom is uitgeschakeld, steekt u eerst de kabel in NVII en steekt u vervolgens de kabel in een stopcontact.
2. Stroomschakelaar: Schakelt NVII in en uit. Schakel NVII in nadat alle invoerapparaten zijn aangesloten en voordat u versterkers inschakelt. Schakel versterkers uit voordat u NVII uitschakelt.
3. Kabelborging: U kunt kabels aan deze borging bevestigen om te voorkomen dat ze per ongeluk worden losgekoppeld.
4. USB: Deze USB-verbinding verzendt en ontvangt audio- en besturingsinformatie van een aangesloten computer.
5. Master Output (XLR): Sluit deze lage-impedantie XLR-uitgang aan op een PA-systeem of actieve monitoren. Het niveau van deze uitgang wordt geregeld met de Master-knop op het bovenpaneel.
6. Master Output (RCA): Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een luidspreker- of versterkersysteem. Het niveau van deze uitgang wordt geregeld door de Master-knop op het bovenpaneel.
7. Booth Output (RCA): Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een booth-monitoringsysteem. Het niveau van deze uitgang wordt geregeld door de Booth-knop op het bovenpaneel.
8. Line Inputs (RCA): Sluit apparaten op lijnniveau, zoals CD-spelers, samplers of audio-interfaces, aan op deze ingangen.
9. Mic Input (1/4"): Sluit een 1/4"-microfoon aan op deze ingang. Het audiosignaal van deze ingang wordt rechtstreeks naar de Program Mix geleid.

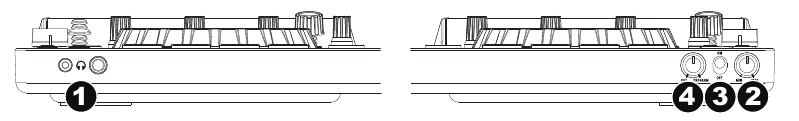

Voorpaneel

1. Koptelefoon (1/4" of 1/8"): Sluit uw 1/4"- of 1/8"-koptelefoon aan op deze uitgang voor cueing en mixmonitoring.
2. Koptelefoonvolume: Past het volumeniveau van de koptelefoonuitgang aan.
3. Split Cue: Wanneer deze schakelaar in de On (Aan) stand staat, wordt de koptelefoonaudio "gesplitst", zodat alle kanalen die naar Cue worden verzonden, worden gemixt naar mono en worden toegepast op het linker koptelefoonkanaal en de Programmamix wordt gemixt naar mono en wordt toegepast op het rechterkanaal. Wanneer de schakelaar in de Off (Uit) stand staat, wordt Cue- en Programma-audio "gemengd".
4. Cue Blend: Draai om te mixen tussen Cue en Programma in het koptelefoonkanaal. Wanneer helemaal naar links, zijn alleen kanalen te horen die naar Cue zijn geleid. Wanneer helemaal naar rechts, is alleen de Programmamix te horen.

Referenties

• Support : Numark
• Serato | The world’s best DJ and music production software

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Numark NVII - Handleiding voor controller met dubbele weergave

Beschikbare talen
