Inleiding

Inhoud van de doos

• NS7II
• 2 platenspelerassemblages:
  • Aluminium platenspeler
  • Slipmat
  • Vinyl
  • 45 RPM-adapter (bevestigd)
• IEC-voedingskabel
• USB-kabel
• Spindel schroef
• Inbussleutel
• Serato DJ-software (download)
• Snelstartgids
• Gebruikershandleiding
• Handleiding veiligheid en garantie

Productregistratie en ondersteuning

Ga voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie naar numark.com/ns7ii.
Ga voor extra productondersteuning naar numark.com/support.

Snel aan de slag

VOORDAT U BEGINT:

• Lees de Handleiding veiligheid en garantie voordat u de NS7II gebruikt.
• Zorg ervoor dat alle items die worden vermeld in de Inhoud van de doos zijn inbegrepen.

De platenspelers monteren

1. Haal de NS7II uit de verpakking. Haal de twee platenspelerassemblages uit de verpakking (onder de NS7II-controller). Plaats de NS7II op een vlakke, stabiele ondergrond voor gebruik. Zorg ervoor dat de unit voldoende luchttoevoer heeft naar alle ventilatiepoorten (vooral als deze in een behuizing is geïnstalleerd).
2. Plaats de platenspeler op de NS7II door de pinnen in de onderkant van de platenspeler uit te lijnen met de gaten in de motor van de NS7II.

3. Plaats de slipmat op de platenspeler en plaats vervolgens de vinyl over de slipmat.

4. Lijn de inkeping in de spindel uit met de schroef in de 45 RPM-adapter van de vinyl. Gebruik de inbussleutel (meegeleverd) om de schroef vast te draaien, waardoor de adapter aan de spindel wordt vergrendeld.


De stuurprogramma's en software installeren

Installeer de stuurprogramma's voordat u de software installeert.

Stuurprogramma's: Download en installeer de nieuwste stuurprogramma's van numark.com/ns7ii. (U wordt gevraagd om de NS7II tijdens de installatie op uw computer aan te sluiten.)

Software: Download en installeer de nieuwste versie van Serato DJ van serato.com.

Aansluiten en beginnen met DJ'en

Volg deze stappenreeks telkens wanneer u NS7II gebruikt:

1. Zorg ervoor dat alle apparaten zijn uitgeschakeld en dat alle faders en gain-knoppen op "nul" staan.
2. Sluit ingangsbronnen (microfoons, draaitafels, CD-spelers, enz.) aan op de NS7II.
3. Sluit uitvoerapparaten (eindversterkers, submixer, recorders, enz.) aan op de NS7II.
4. Sluit alle apparaten aan op stroombronnen en schakel apparaten in de juiste volgorde in:
   • Wanneer u een sessie start, schakelt u
     1. ingangsbronnen,
     2. NS7II,
     3. uitvoerapparaten in.
   • Wanneer u een sessie beëindigt, schakelt u
     1. uitvoerapparaten,
     2. NS7II,
     3. ingangsbronnen uit.
5. Sluit de NS7II met de USB-kabel (meegeleverd) en uw hoofdtelefoon aan op uw computer.
6. Open Serato DJ en begin! Ga voor meer informatie over het gebruik van Serato DJ met NS7II naar serato.com/dj/support en selecteer Numark NS7II.

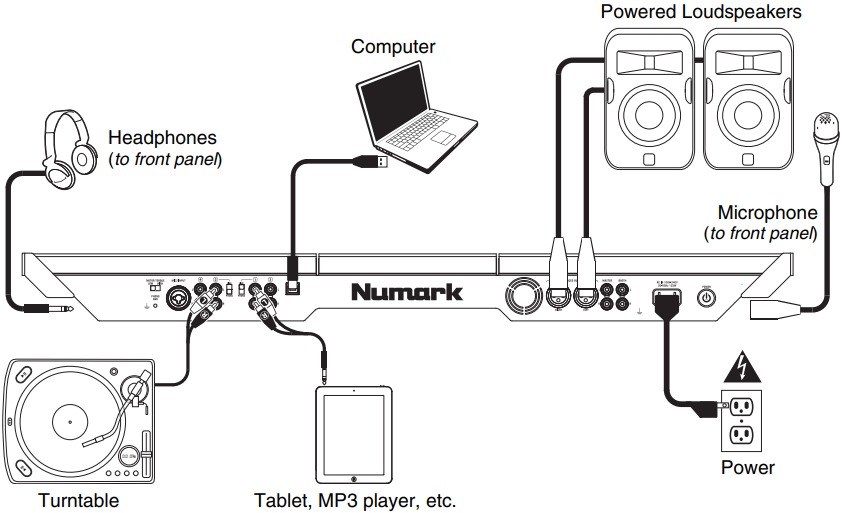

Aansluitschema (voorbeeld):

Alle items die hier worden getoond maar niet worden vermeld in de Inhoud van de doos worden afzonderlijk verkocht.

Kenmerken

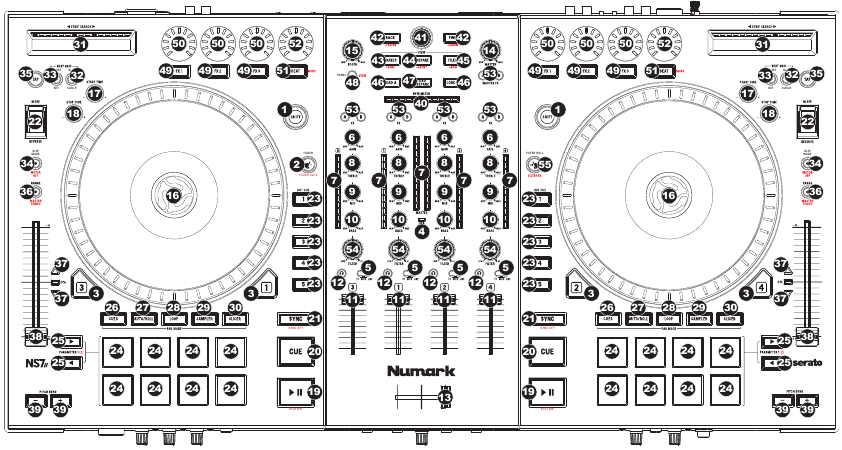

Bovenpaneel

Handige termen:
Audiopointer: De huidige positie in een track vanaf waar audio wordt afgespeeld. Wanneer u een track selecteert en begint met afspelen, begint de audiopointer meestal aan het begin en stopt aan het einde.
Hot Cue Point: Een gemarkeerde positie in een track, die permanent wordt opgeslagen door de software. U kunt Hot Cue Points instellen, ernaar terugkeren of ze verwijderen met de Hot Cue Buttons.
Tijdelijke Cue Point: Een gemarkeerde positie in een track, die alleen blijft bestaan zolang die track nog in de Deck is geladen. U kunt de tijdelijke Cue Point instellen en ernaar terugkeren met de Cue-knop.

Algemene bedieningselementen

1. Shift: Houd deze knop ingedrukt om toegang te krijgen tot de secundaire functies (in rode letters) van andere bedieningselementen op de NS7II.
2. Touch Mode: Houd deze knop ingedrukt om de Touch Mode te activeren, waarmee u toegang krijgt tot de aanraakgevoelige functies van de FX 1 Knob, FX 2 Knob en FX 3 Knob van de NS7II.
   Houd Shift ingedrukt en druk vervolgens op deze knop om toegang te krijgen tot de aanraakgevoelige functies van dezelfde knoppen als hierboven, plus de EQ Knobs (Channel Treble, Channel Mid en Channel Bass). Deze functies zijn tijdelijk en niet "vergrendelend".
3. Layer: Selecteert welke Layer in de software wordt bestuurd door die hardware Deck. Deck A kan Layer 1 of 3 besturen; Deck B kan Layer 2 of 4 besturen.
4. USB Indicator: Deze LED licht op wanneer de NS7II succesvol is verbonden met en communiceert met uw computer.

Mixerbedieningselementen

5. Input Selector: Stel deze schakelaar in op de gewenste audiobron van dit kanaal: PC (een track die op die layer in de software wordt afgespeeld), Mic 2 of Line (een apparaat dat is aangesloten op de Mic 2 Input of Line Input op het achterpaneel van de NS7II). Houd er rekening mee dat de Line/Phono-keuzeschakelaars op het achterpaneel van de NS7II ook correct moeten zijn ingesteld. Ook verzenden de bedieningselementen van een kanaal alleen MIDI-informatie wanneer de Input Selector is ingesteld op PC.

Stel de Input Selectors van niet meer dan één kanaal in op Mic2; dit kan ongewenste feedback of vervorming veroorzaken.

6. Gain Trim: Past het pre-fader, pre-EQ audioniveau aan van het corresponderende kanaal in de software.
7. LED Meters: Bewaakt de audioniveaus van het corresponderende kanaal.
8. Channel Treble: Past de hoge (treble) frequenties aan. Wanneer Touch Mode is geactiveerd, dempt het aanraken van deze knop de hoge frequenties van het corresponderende kanaal (een "EQ kill").
9. Channel Mid: Past de middenfrequenties aan. Wanneer Touch Mode is geactiveerd, dempt het aanraken van deze knop de middenfrequenties van het corresponderende kanaal (een "EQ kill").
10. Channel Bass: Past de lage (bass) frequenties aan. Wanneer Touch Mode is geactiveerd, dempt het aanraken van deze knop de lage frequenties van het corresponderende kanaal (een "EQ kill").
11. Channel Fader: Past het audioniveau aan op het corresponderende kanaal in de software.
12. PFL: Druk op deze knop om het pre-fader signaal van dit kanaal naar het Cue Channel te sturen voor monitoring. Wanneer ingeschakeld, licht de knop op. Door één PFL-knop tegelijk in te drukken, cue je dat kanaal alleen (en deactiveer je PFL-monitoring voor de andere kanalen). Om tegelijkertijd naar meerdere kanalen te cueën, drukt u tegelijkertijd op de PFL-knoppen voor die kanalen.
13. Crossfader: Mengt audio tussen de kanalen die zijn toegewezen aan de linker- en rechterkant van de crossfader.
14. Master Volume: Past het uitgangsvolume van de Program Mix aan.
15. Booth/Zone Volume: Past het uitgangsvolume van de Booth Output mix aan.

Afspeelbedieningselementen

16. Platter: Bestuurt de Audiopointer in de software.
17. Start Time: Bestuurt de snelheid waarmee de platter zijn normale afspeelsnelheid terugkrijgt.
18. Stop Time: Bestuurt de snelheid waarmee de platter vertraagt tot een volledige stop ("remtijd").
19. Play / Pause: Deze knop pauzeert of hervat het afspelen.
    Houd Shift ingedrukt en druk vervolgens op deze knop om de track "stotterend af te spelen" vanaf de laatst ingestelde Cue Point.
20. Cue: Wanneer de Deck is gepauzeerd, kunt u een tijdelijke Cue Point instellen door de Platter te bewegen om de Audiopointer op de gewenste locatie te plaatsen en vervolgens op de Cue-knop te drukken.
    Tijdens het afspelen kunt u op de Cue-knop drukken om de track terug te brengen naar deze tijdelijke Cue Point. (Als u geen tijdelijke Cue Point hebt ingesteld, keert deze terug naar het begin van de track.)
    Als de Deck is gepauzeerd, kunt u de Cue-knop ingedrukt houden om de track vanaf de tijdelijke Cue Point af te spelen. Het loslaten van de Cue-knop brengt de track terug naar de tijdelijke Cue Point en pauzeert deze. Om het afspelen voort te zetten zonder terug te keren naar de tijdelijke Cue Point, houdt u de Cue-knop ingedrukt, houdt u vervolgens de Play-knop ingedrukt en laat u vervolgens beide knoppen los. Houd Shift ingedrukt en druk vervolgens op deze knop om terug te keren naar het begin van de track.
21. Sync: Druk op deze knop om automatisch het tempo van de corresponderende Deck aan te passen aan het tempo en de fase van de tegenoverliggende Deck. Houd Shift ingedrukt en druk op deze knop om Sync te deactiveren.
22. Bleep / Reverse: Keert de audio-afspeelrichting van de track op de corresponderende deck om.
    Wanneer de schakelaar in de Reverse (omgekeerd) positie staat, wordt het afspelen van de track omgekeerd. Het terugzetten van de schakelaar naar de middelste (gedeactiveerde) positie hervat het normale afspelen vanaf waar de Audiopointer stopt.
    Wanneer de schakelaar in de Bleep positie staat, wordt het afspelen van de track omgekeerd. Het terugzetten van de schakelaar naar de middelste (gedeactiveerde) positie hervat het normale afspelen vanaf waar het zou zijn geweest als u de Bleep-functie nooit had ingeschakeld (d.w.z. alsof de track de hele tijd vooruit was afgespeeld).

Cuebedieningselementen

23. Hot Cue Buttons (1-5): Wijst een Hot Cue Point toe of brengt de track terug naar die Hot Cue Point. Wanneer een Hot Cue Button niet brandt, kunt u een Hot Cue Point toewijzen door erop te drukken op het gewenste punt in uw track. Zodra deze is toegewezen, licht de Hot Cue Button op. Om terug te keren naar die Hot Cue Point, drukt u er eenvoudigweg op.
    Houd Shift ingedrukt en druk vervolgens op een Hot Cue Button om de toegewezen Hot Cue Point te verwijderen.

Tip: Als de Deck is gepauzeerd, start het ingedrukt houden van een brandende Hot Cue Button het afspelen vanaf dat Hot Cue Point. Het loslaten ervan brengt de track terug naar dat Hot Cue Point en pauzeert het afspelen.

Padmodusbediening

24. Pads: Deze pads hebben verschillende functies op elk deck, afhankelijk van de huidige padmodus. Deze pads zijn dezelfde pads die worden gebruikt met Akai Professional MPC's, dus ze zijn aanslaggevoelig (alleen in bepaalde modi), duurzaam en gemakkelijk te bespelen.
    In dit gedeelte verwijzen we naar de nummers die in het diagram aan de rechterkant worden weergegeven, wanneer we naar specifieke pads verwijzen.

25. Parameter < / >: Gebruik deze knoppen voor verschillende functies in elke padmodus (hieronder beschreven).
26. Cues: Deze padmodusknop schakelt de pads tussen twee modi: Hot Cue-modus (rood) en Hot Cue Auto-Loop-modus (oranje). Wanneer de knop niet brandt, selecteert de eerste keer drukken altijd de Hot Cue-modus.
    • Hot Cue-modus: Elke pad wijst een hot cue-punt toe of brengt de track terug naar dat hot cue-punt. (Pads 1-5 zijn in wezen duplicaten van hot cue-knoppen 1-5). Wanneer een hot cue-knop niet brandt, kunt u een hot cue-punt toewijzen door erop te drukken op het gewenste punt in uw track. Zodra deze is toegewezen, gaat de hot cue-knop branden. Houd Shift ingedrukt en druk vervolgens op een pad om het toegewezen hot cue-punt te verwijderen.

    • Hot Cue Auto-Loop-modus: Elke pad wijst een hot cue-punt toe of brengt de track terug naar dat hot cue-punt, maar in beide gevallen maakt het ook een Auto-Loop op dat punt. De lengte van de Auto-Loops wordt in de software ingesteld, maar u kunt deze verkleinen of vergroten met de Parameter <- of Parameter >-knop.

27. Auto / Roll: Deze padmodusknop zet de pads in twee modi: Auto-Loop-modus (donkerblauw) en Loop Roll-modus (lichtblauw). Wanneer de knop niet brandt, selecteert de eerste keer drukken altijd de Auto-Loop-modus.
    Opmerking: De padindelingen hier komen overeen met de standaard tijdverdelingsindeling van de Auto-Loop van de software. Als u het bereik van de tijdverdelingen die in de software worden weergegeven, verschuift, verandert de padindeling om ermee overeen te komen.
    • Auto-Loop-modus: Elke pad activeert of deactiveert een Auto-Loop van een andere lengte. Houd Shift ingedrukt en druk vervolgens op de Parameter <- of Parameter >-knop om de Auto-Loop naar achteren of naar voren te verschuiven.

    • Loop Roll-modus: Elke pad activeert een kortstondige Loop Roll. Druk op de Parameter <- of Parameter >-knop om de tijdverdeling van de Loop Roll te wijzigen.

28. Loop: Deze padmodusknop schakelt de pads tussen twee banken in de handmatige loopmodus. Wanneer de knop niet brandt, selecteert de eerste keer drukken altijd de eerste bank.
    • Handmatige loopmodus: Pads 1-4 (de bovenste rij) brengen de track terug naar een van uw opgeslagen handmatige loops. U stelt een handmatige loop in en wijst deze toe met pads 5-8 (de onderste rij). De padindelingen voor de twee banken zijn identiek.
      Om een handmatige loop in te stellen, drukt u op een van de pads 1-4 (de bovenste rij) waaraan geen handmatige loop is toegewezen. Druk op pad 5 om het Loop In-punt in te stellen en druk vervolgens op pad 6 om het Loop Out-punt in te stellen en de loop te activeren.
      Om een toegewezen handmatige loop te activeren, drukt u op een van de pads 1-4 (de bovenste rij) waaraan een handmatige loop is toegewezen. U kunt pad 7 gebruiken om de loop te activeren of deactiveren. Druk op pad 8 om de track terug te brengen naar de laatst geactiveerde handmatige loop en deze te activeren ("reloop").
      Om een handmatige loop te verwijderen, houdt u Shift ingedrukt en drukt u vervolgens op de bijbehorende pad (van pads 1-4).
      Druk op de Parameter <- of Parameter >-knop om de lengte van de handmatige loop te halveren of te verdubbelen. Houd Shift ingedrukt en druk vervolgens op de Parameter <- of Parameter >-knop om de handmatige loop naar achteren of naar voren te verschuiven.
29. Sampler: Deze padmodusknop schakelt de pads tussen twee modi: sample-spelermodus en sample-snelheidstriggermodus). Wanneer de knop niet brandt, selecteert de eerste keer drukken altijd de sample-spelermodus.
    • Sample-spelermodus: Pads 1-6 activeren elk een sample, die u in de software kunt toewijzen (het volumeniveau wordt ook in de software ingesteld). Niet-verlichte pads hebben geen sample toegewezen. Violette pads hebben een sample toegewezen, maar worden niet geactiveerd. Magenta pads hebben een sample toegewezen en worden momenteel afgespeeld.

    • Sample-snelheidstriggermodus: De pads gedragen zich identiek aan de pads in de sample-spelermodus, behalve dat ze aanslaggevoelig zijn, dus geactiveerde samples worden afgespeeld op een volumeniveau dat evenredig is met hoe zwaar u op de pads hebt gedrukt. Deze modus kan uw prestaties meer een "menselijk gevoel" geven.
30. Slicer: Deze padmodusknop schakelt de pads tussen twee modi: Slicer-modus en Slicer Loop-modus. Wanneer de knop niet brandt, selecteert de eerste keer drukken altijd de Slicer-modus.

Uw track moet een ingesteld beatgrid hebben om de Slicer-modus of Slicer Loop-modus te laten werken.

• Slicer-modus: De acht pads vertegenwoordigen acht opeenvolgende beats - "Slices" (segmenten) - in de Beat Grid. Het momenteel afgespeelde segment wordt weergegeven door de momenteel verlichte pad; het licht "beweegt door de pads" naarmate het door elke frase van acht segmenten vordert. Druk op een pad om dat segment af te spelen - houd het ingedrukt als u het wilt blijven loopen. Wanneer u de pad loslaat, hervat de track de normale weergave vanaf waar deze zou zijn geweest als u er nooit op had gedrukt (d.w.z. alsof de track de hele tijd vooruit was afgespeeld).
  Druk op de Parameter <- of Parameter >-knop om de segmentkwantisatie te verkleinen of te vergroten. Houd Shift ingedrukt en druk vervolgens op de Parameter <- of Parameter >-knop om de grootte van het segmentdomein te verkleinen of te vergroten.

• Slicer Loop-modus: De pads gedragen zich identiek aan de pads in de Slicer-modus, behalve dat de frase van acht segmenten wordt geloopt in plaats van continu door de track te bewegen.

Trackbediening

31. Strip Search: De lengte van deze strip vertegenwoordigt de lengte van de hele track. Plaats uw vinger op een punt langs deze sensor om naar dat punt in de track te springen. (Als u door een track wilt scrollen, raden we aan om uw computer te gebruiken in plaats van uw vinger langs de strip te bewegen.)
32. Slip / Clear: Wanneer u het beatgrid van de software gebruikt, houdt u deze knop ingedrukt en beweegt u de draaitafel om het hele beatgrid naar links of rechts te "slippen" (d.w.z. verschuiven of schuiven).
    Houd Shift ingedrukt en druk vervolgens op deze knop om het hele beatgrid te verwijderen.

Uw track moet een ingesteld beatgrid hebben om de Slip / Clear-knop te laten werken.

33. Adjust / Set: Houd deze knop ingedrukt en beweeg de draaitafel om het hele beatgrid te "warpen".
    Houd Shift ingedrukt en druk vervolgens op deze knop om een beatmarkering in te stellen op de huidige locatie van de audiopointer.

Uw track moet een ingesteld beatgrid hebben om de aanpassingsfunctie te laten werken. Het gebruik van de aanpassingsfunctie zal ook de BPM van de track wijzigen.

34. Slip Mode / Motor Off: Druk op deze knop om de slipmodus in of uit te schakelen. In de slipmodus kunt u naar hot cue-punten springen, loop rolls activeren of de draaitafels gebruiken, terwijl de tijdlijn van de track doorloopt. Met andere woorden, wanneer u de actie stopt, hervat de track de normale weergave vanaf waar deze zou zijn geweest als u nooit iets had gedaan (d.w.z. alsof de track de hele tijd vooruit was afgespeeld).
    Houd Shift ingedrukt en druk op deze knop om de motor van de bijbehorende draaitafel te activeren of deactiveren. Dit heeft geen invloed op het afspelen van de track.

Pitchbediening

35. Tap: Tik op deze knop in hetzelfde tempo als de track om de software te helpen een nauwkeurigere BPM-waarde te detecteren.
36. Range / Master Tempo: Druk hierop om het bereik van de pitchfader aan te passen naar ±8%, ±16% en ±50%.
    Houd Shift ingedrukt en druk vervolgens op deze knop om de pitch van de track te "vergrendelen" op de oorspronkelijke toonsoort. Het tempo van de track blijft op de snelheid die is aangegeven door de pitchfader.
37. Takeover LEDs: Wanneer u het andere deck selecteert met de deckselectieschakelaar, komt de positie van de pitchfader van de NS7II mogelijk niet overeen met de pitchinstelling voor dat deck in de software. Beweeg de pitchfader langzaam in de richting die wordt aangegeven door de Takeover LED-pijl totdat deze uitgaat. Op dit punt komt de pitchfader overeen met de pitchinstelling in de software en kan deze opnieuw bedienen.
38. Pitchfader: Regelt de afspeelsnelheid van de track. Een LED naast de fader licht op wanneer deze op 0% is ingesteld.
39. Pitchbend ( + / – ): Houd een van deze knoppen ingedrukt om de afspeelsnelheid van de track tijdelijk aan te passen. Wanneer losgelaten, keert het afspelen van de track terug naar de snelheid die is aangegeven door de pitchfader.
40. BPM-meter: Deze meter is een hulpmiddel om het tempo van beide decks aan elkaar aan te passen. Wanneer de witte middelste LED brandt, komen de BPM's overeen. Anders neigt de meter naar het snellere deck. Hoe verder van het midden, hoe groter het verschil tussen de twee BPM's.
    De meter is ook een hulpmiddel bij het aanpassen van Loop In- of Loop Out-punten. Als u fijne aanpassingen aan uw Loop In- of Loop Out-punten aanbrengt met behulp van de draaitafels, "wikkelt" de brandende LED zich rond de meter. Het rust op de witte middelste LED wanneer de lengte van de loop precies is verdubbeld of gehalveerd.
    Opmerking: De BPM-meter helpt alleen bij looppaanpassingen als (1) een BPM-waarde is ingevoerd voor die track en (2) de tempo's van de twee decks zijn gesynchroniseerd.

Navigatiebediening

41. Scroll Knob (Scrollknop): Gebruik deze knop om door lijsten met nummers, Crates, enz. in de software te scrollen. Je kunt er ook op drukken om tussen de panelen in de software te bewegen.
42. Fwd / Back (Vooruit / Achteruit): Met deze knoppen verplaats je de selector tussen verschillende panelen in de software. Houd Shift ingedrukt en druk vervolgens op Fwd om de huidige Library/Crate/Panel View te sorteren op album. Houd Shift ingedrukt en druk vervolgens op Back om de huidige Library/Crate/Panel View te sorteren op tracknummer.
43. Crates (Crates): Druk hierop om de selector naar het Crates-paneel in de software te verplaatsen. Houd Shift ingedrukt en druk vervolgens op deze knop om de huidige Library/Crate/Panel View te sorteren op nummer.
44. Prepare (Voorbereiden): Druk hierop om de selector naar het Prepare-paneel in de software te verplaatsen. Houd Shift ingedrukt en druk vervolgens op deze knop om de huidige Library/Crate/Panel View te sorteren op artiest.
45. Files (Bestanden): Druk hierop om de selector naar het Files-paneel in de software te verplaatsen. Houd Shift ingedrukt en druk vervolgens op deze knop om de huidige Library/Crate/Panel View te sorteren op BPM.
46. Load A / Load B (Laden A / Laden B): Druk op een van deze knoppen terwijl een nummer is geselecteerd om het respectievelijk aan Deck A of Deck B toe te wijzen.
47. Load Prepare (Laden voorbereiden): Druk hierop om een geselecteerd nummer toe te voegen aan de lijst met nummers in het Prepare-paneel in de software.
48. Panel / View (Paneel / Weergave): Druk hierop om te schakelen tussen de panelen Opnemen (Rec), Effecten (FX) en Sampler (SP-6). Houd Shift ingedrukt en druk vervolgens op deze knop om te schakelen tussen de beschikbare softwareweergavemodi (bijv. Verticaal, Horizontaal, Uitgebreid, Bibliotheek).

Effectenbediening

49. FX 1, FX 2, FX 3: Deze knoppen hebben verschillende functies op elk deck, afhankelijk van de huidige FX Mode.
    • Single-FX Mode (Enkel FX-modus): FX 1 activeert of deactiveert het effect; FX 2 activeert of deactiveert de eerste effectparameter; FX 3 activeert of deactiveert de tweede effectparameter. Houd Shift ingedrukt en druk op FX 1 om het gewenste effect te selecteren.
    • Multi-FX Mode (Multi-FX-modus): De knoppen activeren of deactiveren respectievelijk het eerste, tweede en derde effect in de effectenketen. Houd Shift ingedrukt en druk op een van de knoppen om het effect voor dat punt in de effectenketen te selecteren.
50. FX 1 Knob (FX 1-knop), FX 2 Knob (FX 2-knop), FX 3 Knob (FX 3-knop): Deze knoppen hebben verschillende functies op elk deck, afhankelijk van de huidige FX Mode.
    • Single-FX Mode (Enkel FX-modus): de FX 1 Knob (FX 1-knop) regelt de "wet-dry"-balans van het effect; de FX 2 Knob (FX 2-knop) regelt de eerste effectparameter; de FX 3 Knob (FX 3-knop) regelt de tweede effectparameter. Wanneer Touch Mode is geactiveerd, raak je de FX 1 Knob (FX 1-knop) aan om het effect te activeren en laat je de knop los om het te deactiveren.
    • Multi-FX Mode (Multi-FX-modus): De knoppen regelen de "wet-dry"-balans van respectievelijk het eerste, tweede en derde effect in de effectenketen. Wanneer Touch Mode is geactiveerd, raak je een knop aan om het effect te activeren en laat je de knop los om het te deactiveren.
51. Beat / Mode (Beat / Modus): Tik herhaaldelijk op deze knop in het gewenste tempo om de snelheid van de laagfrequente oscillatoren (LFO's) van de effecten in te stellen. Houd deze knop ingedrukt om de Beat Multiplier terug te zetten op de BPM van het deck. Houd Shift ingedrukt en druk vervolgens op deze knop om te schakelen tussen Single-FX Mode (Enkel FX-modus) en Multi-FX Mode (Multi-FX-modus).
52. Beat Knob (Beat-knop): Draai aan deze knop om de tijdsindeling voor de geselecteerde effecten in te stellen.
53. FX Assign (FX Toewijzen): Gebruik deze knoppen om Effect A en/of B toe te passen op het corresponderende kanaal. Je kunt Effect A en/of B toepassen op de volledige programmabewerking door de FX Send-knoppen onder de Master Volume-knop te gebruiken. (Elk effect kan worden toegepast op een of alle vier de kanalen en/of de programmabewerking.)
54. Channel Filter (Kanaalfilter): Draai aan deze knop om het filter op het corresponderende kanaal aan te passen. Het type filter dat wordt aangepast, is afhankelijk van de Filter Mode-knop.
55. Filter Mode (Filtermodus): Druk op deze knop om de filtermodus te wijzigen, wat van invloed is op de Channel Filter-knoppen:
    • Off (Uit): Wanneer deze knop is uitgeschakeld, past de Channel Filter-knop een low-pass filter toe op het corresponderende kanaal en past deze aan wanneer deze tegen de klok in wordt gedraaid, of een high-pass filter wanneer deze met de klok mee wordt gedraaid.
    • Filter-Roll Mode (Filter-Roll-modus): Druk eenmaal op deze knop om de Filter-Roll Mode (Filter-Roll-modus) te activeren (de knop licht continu rood op). De Channel Filter-knop past een low-pass filter toe op het corresponderende kanaal en past deze aan wanneer deze tegen de klok in wordt gedraaid, of een high-pass filter wanneer deze met de klok mee wordt gedraaid. Daarnaast past het een Loop Roll toe op het filter en neemt de lengte af naarmate de knop verder van de middelste positie beweegt. Druk eenmaal op deze knop om de Filter-Roll Mode (Filter-Roll-modus) te deactiveren.
    • Filter-FX Mode (Filter-FX-modus): Houd Shift ingedrukt en druk vervolgens op deze knop om de Filter-FX Mode (Filter-FX-modus) te activeren (de knop knippert rood). De Channel Filter-knop past een low-pass filter toe op het corresponderende kanaal en past deze aan wanneer deze tegen de klok in wordt gedraaid, of een high-pass filter wanneer deze met de klok mee wordt gedraaid. Daarnaast past het Parameter 1 aan van de effecten die op dat kanaal worden toegepast naarmate de knop verder van de middelste positie beweegt. Druk eenmaal op deze knop om de Filter-FX Mode (Filter-FX-modus) te deactiveren.

Voorpaneel

1. Koptelefoon (1/4" of 1/8"): Sluit je 1/4" of 1/8" koptelefoon aan op deze uitgang voor cueing en mixmonitoring.
2. Koptelefoonvolume: Past het volumeniveau van de koptelefoonuitgang aan.
3. Split Cue: Wanneer deze schakelaar in de On (Aan) positie staat, wordt de koptelefoonaudio "gesplitst", zodat alle kanalen die naar Cue worden gestuurd, worden gemixt naar mono en worden toegepast op het linker koptelefoonkanaal en de Programmamix wordt gemixt naar mono en wordt toegepast op het rechterkanaal. Wanneer de schakelaar in de Off (Uit) positie staat, worden Cue- en Programma-audio "gemengd".
4. Cue Blend: Draai om te mixen tussen Cue en Programma in het koptelefoonkanaal. Wanneer helemaal naar links, zijn alleen kanalen te horen die naar Cue zijn gerouteerd. Wanneer helemaal naar rechts, is alleen de Programmamix te horen.
5. Crossfader Assign: Routeert de audio die op het corresponderende kanaal wordt afgespeeld naar beide zijden van de crossfader (A of B), of omzeilt de crossfader en stuurt de audio rechtstreeks naar de Programmamix (midden, Off (Uit)).
6. Crossfader Slope: Past de helling van de crossfadercurve aan. Draai de knop naar links voor een vloeiende fade (mixen) of naar rechts voor een scherpe cut (scratchen). De middelste positie is een typische instelling voor cluboptredens.
7. Mic 1 Input (1/4"): Sluit een 1/4" microfoon aan op deze ingang. Het audiosignaal van deze ingang wordt rechtstreeks naar de Programmamix en Cue Mix gerouteerd.
8. Mic 1 On/Off: Wanneer ingesteld op On (Aan), is de Mic 1 Input actief en wordt het audiosignaal rechtstreeks naar de Programmamix en Cue Mix gerouteerd. Wanneer ingesteld op Off (Uit), is de Mic 1 Input uitgeschakeld.
9. Mic Gain: Past de versterking van het microfoonkanaal aan.
10. Mic Bass: Past de lage (bas) frequenties aan van het audiosignaal dat afkomstig is van de microfooningang.
11. Mic Treble: Past de hoge (treble) frequenties aan van het audiosignaal dat afkomstig is van de microfooningang.

Achterpaneel

1. Power In: Gebruik de meegeleverde stroomkabel om de NS7II aan te sluiten op een stopcontact. Terwijl de stroom is uitgeschakeld, sluit je de kabel eerst aan op de NS7II en sluit je de kabel vervolgens aan op een stopcontact.
2. Power Switch: Schakelt de NS7II in en uit. Schakel de NS7II in nadat alle invoerapparaten zijn aangesloten en voordat je versterkers inschakelt. Schakel versterkers uit voordat je de NS7II uitschakelt.
3. USB: Deze USB-verbinding verzendt en ontvangt audio- en besturingsinformatie van een aangesloten computer.
4. Master Output (XLR): Sluit deze laagohmige XLR-uitgang aan op een PA-systeem of actieve monitors. Het niveau van deze uitgang wordt geregeld met de Master-knop op het bovenpaneel.
5. Master Output (RCA): Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een luidspreker- of versterkersysteem. Het niveau van deze uitgang wordt geregeld door de Master-knop op het bovenpaneel.
6. Booth Output (RCA): Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een booth-monitoringsysteem. Het niveau van deze uitgang wordt geregeld door de Booth-knop op het bovenpaneel.
7. Line/Phono Inputs (RCA): Sluit je audiobronnen aan op deze ingangen. Deze ingangen kunnen zowel lijn- als phono-niveau signalen accepteren.
8. Line/Phono Switch: Zet deze schakelaar in de juiste positie, afhankelijk van het apparaat dat is aangesloten op de Line/Phono Inputs. Als je phono-niveau draaitafels gebruikt, zet je deze schakelaar op Phono om de extra versterking te leveren die nodig is voor phono-niveau signalen. Als je een lijnniveau apparaat gebruikt, zoals een CD-speler of sampler, zet je deze schakelaar op Line (Lijn).
9. Line Inputs (RCA): Sluit lijnniveau apparaten, zoals CD-spelers, samplers of audio-interfaces, aan op deze ingangen.
10. Grounding Terminal: Als je phono-niveau draaitafels met een aardingsdraad gebruikt, sluit je de aardingsdraad aan op deze terminals. Als je een lage "brom" of "zoem" ervaart, kan dit betekenen dat je draaitafels niet zijn geaard.
    Opmerking: Sommige draaitafels hebben een aardingsdraad ingebouwd in de RCA-aansluiting en daarom hoeft er niets te worden aangesloten op de aardingsaansluiting.
11. Mic 2 Input (1/4"): Sluit een 1/4" microfoon aan op deze ingang. Microfoonbedieningselementen bevinden zich op het bovenpaneel op elk kanaal waarvan de Input Selector is ingesteld op Mic2.
12. Motor Torque: Draai deze schakelaar om het koppel van de platters aan te passen. In de hoge stand hebben de platters het zwaardere, sterkere gevoel van "moderne" draaitafels. In de lagere stand zijn ze lichter en eleganter – het gevoel van een "klassieke" draaitafel.
13. Cooling Fan: Houd het gebied voor deze opening vrij van obstakels. De ventilator achter de opening koelt de NS7II en voorkomt oververhitting.

Referenties

• Numark NS7II De beste DJ-controller ooit gebouwd. Punt.
• Support : Numark
• Serato | De beste DJ- en muziekproductiesoftware ter wereld

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Numark NS7II - DJ-controller en mixerhandleiding

Beschikbare talen
