Numark PT01 Scratch - Handleiding voor draagbare draaitafel
Inhoud
Inleiding
Inhoud van de verpakking
PT01 Scratch
USB-kabel
Voedingsadapter
Software downloadkaart
Gebruikershandleiding
Handleiding veiligheid en garantie
Ondersteuning
Voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, gaat u naar numark.com.
Ga voor extra productondersteuning naar numark.com/support.

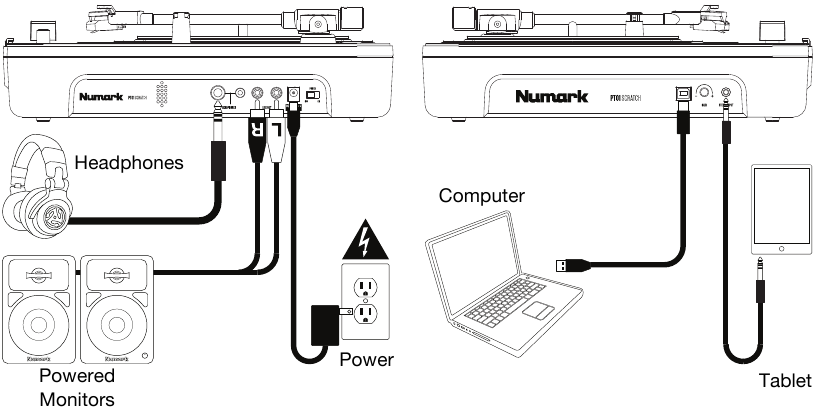

Installatie
Items die niet worden vermeld onder Inleiding > Inhoud van de verpakking worden apart verkocht.
De PT01 Scratch kan worden gevoed door 6 D-cel batterijen. Plaats ze in het batterijcompartiment met de positieve (+) polen richting de handgreep.
U kunt ook de meegeleverde voedingsadapter gebruiken om de voedingingang aan te sluiten op een stopcontact.
Functies

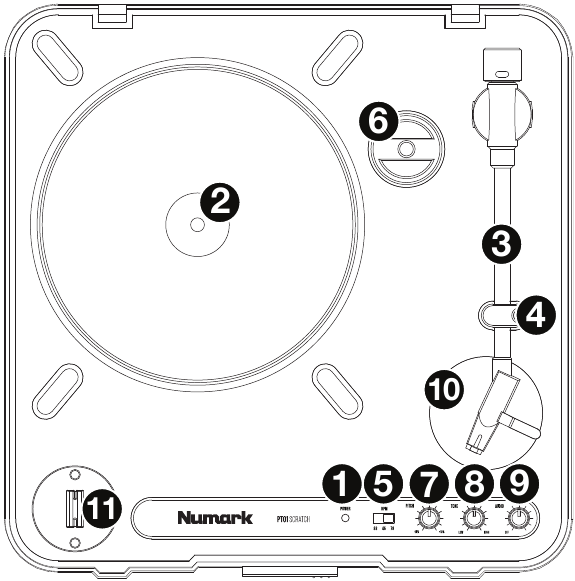

Bovenpaneel
- Power LED: deze LED blijft branden wanneer het apparaat is ingeschakeld. Om te voorkomen dat er batterijvermogen wordt verspild, moet u ervoor zorgen dat de stroom is uitgeschakeld wanneer u het apparaat opbergt of vervoert.
- Platter: Plaats uw plaat op de platter.
- Toonarm: dit is een gebruiksklare voorgebalanceerde toonarm en cartridge. De cartridge kan door de gebruiker worden vervangen.
Om een plaat af te spelen, maakt u de toonarm-clip los, beweegt u de toonarm voorzichtig over uw plaat op de platter en laat u de toonarm op de plaat zakken. De platter begint te draaien zodra de toonarm boven de plaat wordt opgetild.
![]()
Verwijder de plastic beschermhoes van de cartridge voordat u deze gebruikt. - Toonarmclip: gebruik deze clip om de toonarm vast te zetten bij het opbergen en vervoeren van het apparaat.
- RPM-selector: gebruik deze schakelaar om de snelheid van de platter te selecteren: 33⅓, 45 of 78 RPM. Selecteer de juiste instelling voor de plaat die u afspeelt. Als de muziek met een ongebruikelijke toonhoogte wordt afgespeeld, kan dit erop wijzen dat de verkeerde RPM-instelling is geselecteerd.
- 45 RPM-adapter: gebruik deze adapter bij het afspelen van 45 RPM-platen.
- Pitch: Draai aan deze knop om de toonhoogte van de muziek met ±10% aan te passen. In de middelste stand is de toonhoogte 0%.
- Tone: Draai aan deze knop om de lage en hoge frequentie audioniveaus aan te passen.
- Audio: Draai aan deze knop om het volume van de luidspreker, hoofdtelefoonuitgangen en lijningangen aan te passen.
Opmerking: Zorg ervoor dat de Audio-knop op Uit staat wanneer u alternatieve audio-uitvoerapparaten aansluit. - Speaker: Deze luidspreker geeft het audiosignaal van de plaat en de stereo-ingang weer.
- Scratch Switch: Beweeg deze crossfader-stijl schakelaar om het volume van de luidspreker, hoofdtelefoonuitgangen en lijningangen te dempen of het dempen op te heffen. Dit emuleert de DJ-techniek van "snijden" van het ene deck (draaitafel) naar het andere.
Opmerking: Om de hoek van de Scratch-schakelaar aan te passen, gebruikt u een schroevendraaier nr. 5 (de schroeven hebben een diameter van 3,0 mm) om de schroeven aan beide zijden van de schakelaar te verwijderen, tilt u de ronde plaat voorzichtig omhoog, draait u deze naar de gewenste hoek en plaatst u de schroeven stevig terug.

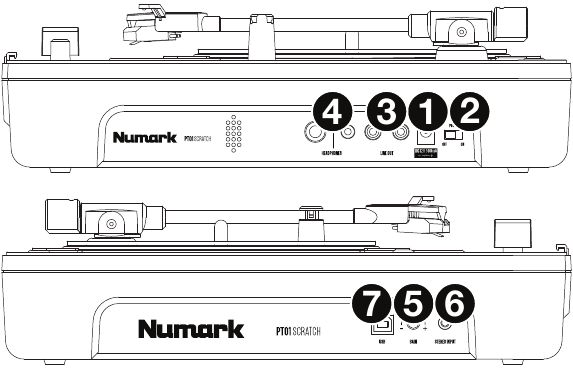

Zijpanelen
- Power Input: Gebruik de meegeleverde voedingsadapter om deze ingang aan te sluiten op een stopcontact en schakel vervolgens het apparaat in. U kunt ook 6 D-cel batterijen (niet meegeleverd) in het batterijcompartiment aan de onderkant van de draaitafel plaatsen.
- Power Switch: Gebruik deze schakelaar om de stroom in en uit te schakelen.
- Line Outs (RCA): Sluit deze lijningang-uitgangen aan op de ingangen van een extern audioapparaat (mixer, PA-systeem, actieve luidspreker, enz.). Gebruik de Audio-knop om het niveau van het uitgangssignaal te regelen.
- Headphone Outputs (1/4", 1/8" / 6,35 mm, 3,5 mm): Sluit een stereo hoofdtelefoon aan op een van deze audio-uitgangen.
![]()
Om gehoorbeschadiging te voorkomen, zet u de Audio-knop op de stand Uit voordat u een hoofdtelefoon op een van deze uitgangen aansluit. - Gain: Draai aan deze knop om het versterkingsniveau van de stereo-ingang aan te passen. Als het audiosignaal te zacht of te hard is, gebruikt u deze knop om de versterking aan te passen.
- Stereo Input (1/8" / 3,5 mm): Sluit deze ingang aan op een extra audioapparaat (computer, smartphone, tablet, enz.). Gebruik de Gain-knop en de volumeregeling van uw audioapparaat om het niveau van het ingangssignaal in te stellen. Terwijl u deze ingang gebruikt, moet u ervoor zorgen dat uw lijningangen zijn aangesloten op een extern audioapparaat en dat de kabels geen contact maken met metaal.
Opmerking: Het stereo-ingang-signaal wordt naar de lijningangen gestuurd, niet naar uw computer (via de USB-poort). - USB Port: Gebruik de meegeleverde USB-kabel om deze USB-poort op uw computer aan te sluiten. Houd er rekening mee dat de draaitafel niet via de USB-aansluiting kan worden gevoed. Het signaal van de stereo-ingang wordt niet via deze aansluiting verzonden.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Numark PT01 Scratch - Handleiding voor draagbare draaitafel
