Numark PT01 Touring - Handleiding draaitafel in koffer
Inleiding
Inhoud van de doos
Zorg ervoor dat de onderstaande items in de doos zitten:
- PT01 Touring
- Vilt slipmat
- 45 RPM-adapter
- USB-kabel
- Software downloadkaart
- Gebruikershandleiding
- Handleiding veiligheid & garantie
Ondersteuning
Bezoek numark.com voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie.

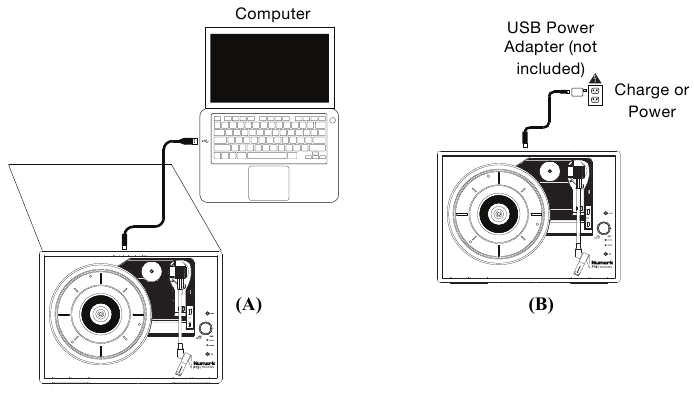

Aansluitschema
Items die niet onder de Inhoud van de doos staan, worden apart verkocht.
Gebruik de meegeleverde USB-kabel om de PT01 Touring aan te sluiten op (A) een 5V USB-voedingsadapter die is aangesloten op een stopcontact of (B) uw computer.

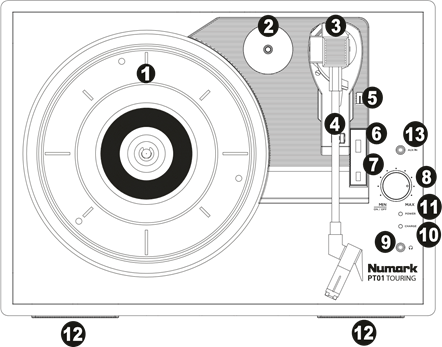

Functies
- Platenspeler – Plaats hier uw plaat.
- Houder voor 45 RPM-adapter – Houdt de meegeleverde 45 RPM-adapter vast. Wanneer u de adapter niet gebruikt, plaatst u deze in deze houder.
- Toonarm – De vaste toonarm kan met de hand omhoog en omlaag worden gebracht, of door op de hefboom te drukken.
- Armclip – Deze speciaal ontworpen armclip zet de toonarm vast wanneer deze in rust is of niet wordt gebruikt. De armclip is ontworpen om in de omhooggeklapte stand te blijven staan wanneer hij is ontgrendeld.
- Hefboom – Tilt de toonarm op en laat hem zakken.
- 33 / 45 / 78-schakelaar – Deze schakelaar regelt het toerental van de draaitafel.
Opmerking: Gebruik voor de beste resultaten bij het afspelen van 78 RPM vinylplaten een 78-naald (apart verkrijgbaar). Gebruik een 78-naald alleen bij 78 RPM vinylplaten.
- Autostop-schakelaar – Deze schakelaar schakelt de autostop in of uit. Wanneer de autostop is ingeschakeld, begint de draaitafel te draaien wanneer de toonarm boven de plaat wordt geplaatst en stopt de draaitafel met draaien wanneer de plaat het einde heeft bereikt. (Wanneer de autostop is uitgeschakeld, draait de draaitafel altijd, ongeacht de positie van de toonarm.)
Opmerking: Als uw vinylplaat stopt voordat hij het einde van de muziek bereikt, zet u de autostop voor deze specifieke plaat op de uit-stand. Dit wordt over het algemeen aanbevolen voor 45 RPM-platen.
Plaats de meegeleverde vilt slipmat op de draaitafel en plaats vervolgens uw plaat op de vilt slipmat om uw platen voorzichtig vast te houden.
Verwijder de plastic cartridge (naaldbeschermer) voordat u de draaitafel gebruikt.
De RCA-uitgangen zijn LINE niveau. Sluit deze alleen aan op LINE-niveau ingangen. U kunt uw receiver beschadigen als u een LINE-niveau apparaat aansluit op een PHONO-niveau ingang.
- Volume-/aan-uitknop – Om de PT01 Touring in te schakelen, draait u deze knop met de klok mee totdat deze klikt. Wanneer hij is ingeschakeld, gebruikt u deze knop om het volume aan te passen. Om de PT01 Touring uit te schakelen, draait u deze knop tegen de klok in totdat deze klikt.
- Hoofdtelefoonuitgang – Sluit hier een hoofdtelefoon aan (apart verkrijgbaar) om naar uw vinyl te luisteren.
- Indicator batterij opladen – De LED brandt wanneer de batterij wordt opgeladen. De LED gaat uit zodra de batterij volledig is opgeladen.
- Stroomindicator – Deze LED brandt wanneer de stroom is ingeschakeld en gaat uit wanneer de batterij leeg is.
- Luidspreker – De audio van de plaat wordt afgespeeld via deze ingebouwde luidspreker.
- Aux-ingang – Sluit een cd-speler, digitale mediaspeler of andere audiobron aan op deze 1/8" stereo aux-ingang.
- RCA-uitgang* – De audio van een afgespeelde vinylplaat wordt naar deze coaxiale audio-uitgang op lijnniveau gestuurd. Deze mag niet worden aangesloten op apparaten op phono-niveau.
- USB-poort – Gebruik de meegeleverde USB-kabel om uw draaitafel op uw computer aan te sluiten. De USB-verbinding stuurt audio van de draaitafel naar uw computer. Zie het gedeelte De PT01 Touring gebruiken met uw computer van deze handleiding voor meer informatie. Gebruik ook de meegeleverde USB-kabel om de PT01 Touring aan te sluiten op een USB-voedingsadapter die is aangesloten op een stopcontact of uw computer.
De PT01 Touring gebruiken met uw computer
Opnemen
Om muziek op te nemen op uw computer, kunt u EZ Vinyl/Tape Converter gebruiken. EZ Vinyl/Tape Converter, numark.com/ezvc, slaat uw opnamen gemakkelijk op uw computer op. Nadat u klaar bent met het converteren van uw vinyl, kunt u het op cd branden of op draagbare media-apparaten laden.
Zoek de installatiekaart van EZ Vinyl/Tape Converter in de doos om de software te downloaden en te installeren.
- Als EZ Vinyl/Tape Converter op uw computer is geïnstalleerd, gebruikt u de meegeleverde USB-kabel om de USB-poort van de PT01 Touring aan te sluiten op een beschikbare USB-poort op uw computer.
- Op uw computer kunt u EZ Vinyl/Tape Converter openen door naar Startmenu „ Alle programma's (Windows) of het menu Applicaties (Mac) te gaan.
- Volg de instructies op het scherm om uw opname in te stellen. Wanneer u wordt gevraagd om uw muziek af te spelen, beweegt u de toonarm van de PT01 Touring over de plaat om het afspelen te starten.
Opmerking: Om naar een plaat te luisteren terwijl deze wordt afgespeeld, luistert u via de luidsprekers van uw computer of sluit u de RCA-uitgangen van de PT01 Touring aan op een stereo-installatie of actieve luidsprekers. Sluit ze niet aan op ingangen op phono-niveau; de RCA-uitgangen van de PT01 Touring zijn lijnsniveau en kunnen een apparaat met ingangen op phono-niveau beschadigen.
- Wanneer u klaar bent met opnemen, tilt u de toonarm van de PT01 Touring van de plaat en zet u deze terug in de armclip.
Ga naar numark.com/kb/article/1424 voor meer informatie over het optimaliseren van uw computer voor audio.
Afspelen
Er zijn 3 manieren om naar uw vinylplaten te luisteren met de PT01 Touring:
- U kunt gewoon naar uw muziek luisteren via de interne luidsprekers van de PT01 Touring.
- Als u liever uw eigen stereoluidsprekers gebruikt, kunt u de RCA-uitgangen van de PT01 Touring aansluiten op een stereo-installatie of op actieve luidsprekers. Sluit ze niet aan op ingangen op phono-niveau; de RCA-uitgangen van de PT01 Touring zijn lijnsniveau en kunnen een apparaat met ingangen op phono-niveau beschadigen. (Elk ander standaard ingangstype, zoals CD, Aux In of Tape, is acceptabel).
- U kunt luisteren via de luidsprekers van uw computer of met een hoofdtelefoon die op uw computer is aangesloten, zodra de invoerapparaat van uw computer geluidskaart is ingesteld op USB PnP Audio Device of USB Audio Device, afhankelijk van uw Windows-besturingssysteem (USB PnP Audio Device op Mac OS X) en dat u de audio opneembewaking gebruikt met EZ Vinyl/Tape Converter of vergelijkbare software (PT01 Touring kan niet worden gebruikt als afspeelapparaat voor de audio van uw computer.). Zie het gedeelte Uw computer geluidskaart instellen als het standaard afspeelapparaat voor meer informatie over het configureren van het afspelen van geluid.
Probleemoplossing
Als u problemen ondervindt, raadpleegt u de onderstaande stappen voor probleemoplossing, evenals die in de handleiding van EZ Vinyl/Tape Converter die bij dit product is meegeleverd.
Als u opneemt op een computer:
- Zorg ervoor dat de PT01 Touring is ingeschakeld en dat de naald op de plaat staat.
- Zorg ervoor dat de PT01 Touring is geselecteerd als het standaard opnameapparaat van uw computer (zie de onderstaande instructies).
- Als u luistert via de luidsprekers van uw computer, zorg er dan voor dat die luidsprekers zijn geselecteerd als het standaard afspeelapparaat van uw computer (zie de onderstaande instructies). Als alternatief kunt u de RCA-uitgangen van de PT01 Touring aansluiten op een stereo-installatie of actieve luidsprekers. Sluit zeniet aan op ingangen op phono-niveau; de RCA-uitgangen van de PT01 Touring zijn lijnsniveau en kunnen een apparaat met ingangen op phono-niveau beschadigen.
( Opmerking: De RCA-uitgangen bewaken het signaal dat uit de draaitafel komt, niet het signaal dat van uw computer komt.)
- Koppel de USB-kabel los en sluit deze opnieuw aan die de PT01 Touring op uw computer aansluit.
Ik hoor geen audio bij het afspelen van muziek:
- Als u muziek afspeelt van vinyl:
- Zorg ervoor dat de PT01 Touring is ingeschakeld en dat de naald op de plaat staat.
- Sluit de RCA-uitgangen van de PT01 Touring aan op een stereo-installatie of actieve luidsprekers. (Sluit zeniet aan op ingangen op phono-niveau; de RCA-uitgangen van de PT01 Touring zijn lijnsniveau en kunnen een apparaat met ingangen op phono-niveau beschadigen.)
- Als u muziek afspeelt vanaf uw computer:
- Zorg ervoor dat het volume van de muziekspeler van uw software is ingeschakeld.
- Zorg ervoor dat het volume van uw computer is ingeschakeld.
- Zorg ervoor dat de luidsprekers van uw computer zijn geselecteerd als het standaard afspeelapparaat van uw computer (zie de onderstaande instructies). (PT01 Touring kan niet worden gebruikt als afspeelapparaat voor de audio van uw computer.)
Ik hoor een brom door mijn luidspreker of laptop bij het gebruik van de draaitafel:
- Als u opneemt op een laptop:
- Sluit de laptop aan op een geaarde voeding (3-polig).
- Als u via een luidspreker afspeelt:
- Sluit aan op een geaarde (3-polige) voeding.
Mijn plaat wordt niet op de juiste snelheid afgespeeld; de toonhoogte is te hoog of te laag:
- Zorg ervoor dat de 33 / 45 / 78-schakelaar is ingesteld op de juiste snelheid voor uw plaat.
Mijn plaat raakt de rand van de bovenklep:
- Gebruik altijd een slipmat om uw platen hoog genoeg te plaatsen om de bovenklep vrij te houden.
PT01 Touring instellen als het standaard opnameapparaat
- Windows XP: Klik op Startmenu →„ Configuratiescherm (of Instellingen→ „ Configuratiescherm in Klassieke weergave) „ → Geluids- en audioapparaten. Klik op het tabblad Audio en selecteer onder Geluidsopname USB PnP Audio Device als het standaardapparaat.
- Windows Vista: Klik op Startmenu →„ Configuratiescherm (of Instellingen „ → Configuratiescherm in Klassieke weergave) „→ Hardware en geluiden→ „ Geluid. Klik op het tabblad Opname en selecteer USB PnP Audio Device als het standaardapparaat.
- Windows 7: Klik op Startmenu→ „ Configuratiescherm→ „ Geluid. Klik op het tabblad Opname en selecteer USB PnP Audio Device als het standaardapparaat.
- Windows 8: Klik vanuit het Startmenu op de linkerbenedenhoek van het scherm om naar het bureaublad te gaan. Zoek in de rechterbenedenhoek van de taakbalk het volumebedieningspictogram "Luidspreker". Klik met de rechtermuisknop op de luidspreker en selecteer Afspeelapparaten. Selecteer in het configuratiescherm Windows Geluid het tabblad Opname. Als USB PnP Audio Device geen groen "vinkje" ernaast heeft staan, klik er dan met de rechtermuisknop op en selecteer "Instellen als standaardapparaat".
- Mac: Klik op het "apple"-pictogram linksboven en klik vervolgens op Systeemvoorkeuren →„ Geluid. Klik op het tabblad Invoer. Selecteer in het menu USB PnP Audio Device als het apparaat.
Uw computer geluidskaart instellen als het standaard afspeelapparaat
- Windows XP: Klik op Startmenu „ → Configuratiescherm (of Instellingen →„ Configuratiescherm in Klassieke weergave) „→ Geluids- en audioapparaten. Klik op het tabblad Audio en selecteer onder Geluid afspelen de geluidskaart van uw computer als het standaardapparaat.
- Windows Vista: Klik op Startmenu →„ Configuratiescherm (of Instellingen →„ Configuratiescherm in Klassieke weergave) „ → Hardware en geluiden →„ Geluid. Klik op het tabblad Afspelen en selecteer de geluidskaart van uw computer als het standaardapparaat.
- Windows 7: Klik op Startmenu „→ Configuratiescherm →„ Geluid. Klik op het tabblad Afspelen en selecteer de geluidskaart van uw computer als het standaardapparaat.
- Windows 8: Klik vanuit het Startmenu op de linkerbenedenhoek van het scherm om naar het bureaublad te gaan. Zoek in de rechterbenedenhoek van de taakbalk het volumebedieningspictogram "Luidspreker". Klik met de rechtermuisknop op de luidspreker en selecteer Afspeelapparaten. Het configuratiescherm Windows Geluid moet worden weergegeven op het tabblad Afspelen. Als de geluidskaart van uw computer geen groen "vinkje" ernaast heeft staan, klik er dan met de rechtermuisknop op en selecteer "Instellen als standaardapparaat".
- Mac: Klik op het "apple"-pictogram linksboven en klik vervolgens op Systeemvoorkeuren →„ Geluid. Klik op het tabblad Uitvoer. Selecteer in het menu Interne luidsprekers als u de interne luidsprekers van de computer gebruikt of selecteer Hoofdtelefoon als u luidsprekers of een hoofdtelefoon gebruikt die is aangesloten op de 1/8" hoofdtelefoonuitgang van de computer.
NEEM CONTACT OP MET Numark of uw winkelier voor technische ondersteuning VOORDAT U HET PRODUCT RETOURNEERT. Contactgegevens zijn te vinden in het veiligheidsinstructieboekje dat bij dit product is meegeleverd.
Veiligheidsinformatie
- Niet geschikt voor gebruik in de regen of op natte locaties. Gebruik alleen op droge locaties.
- Speel de draaitafel alleen af op een vlakke ondergrond.
- De draaitafelklep moet open zijn bij het afspelen van platen.
- Sluit de draaitafelklep wanneer u geen platen afspeelt.
