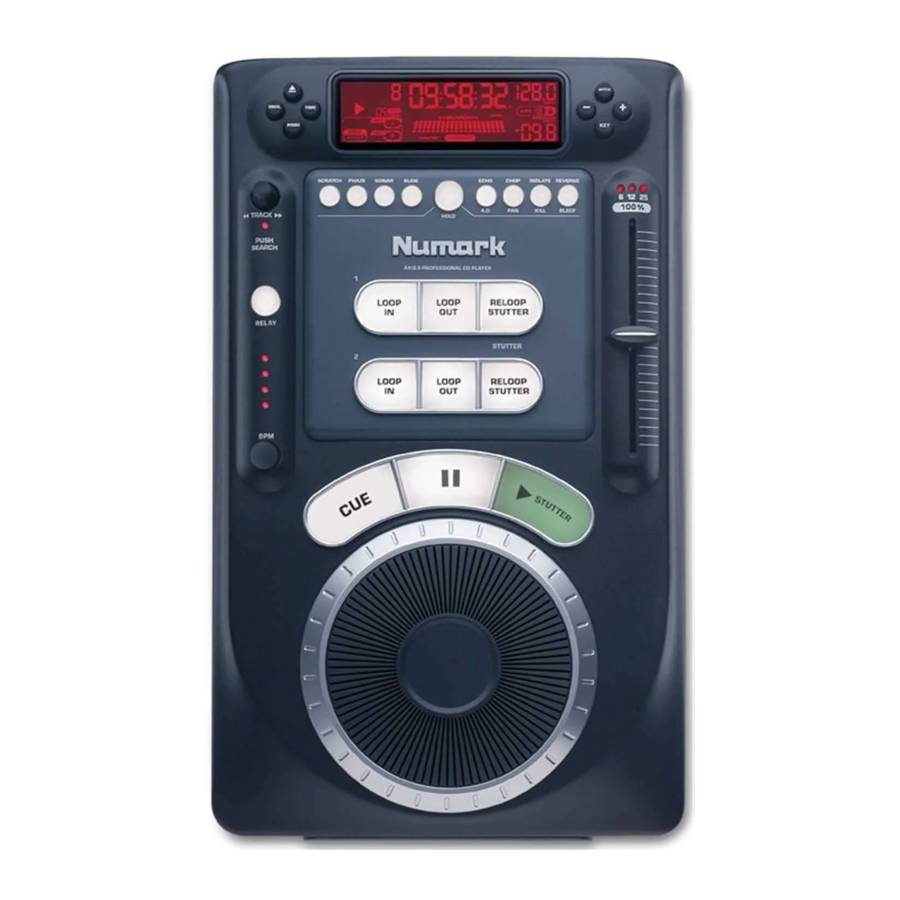

Numark Axis 8, 9 - Handleiding tabletop-cd-speler
Inhoud
SNELLE INSTALLATIE CD-SPELER
- Zorg ervoor dat alle items die op de voorkant van deze handleiding staan vermeld, in de doos zitten.
- LEES DE VEILIGHEIDSINSTRUCTIES VOOR GEBRUIK VAN HET PRODUCT.

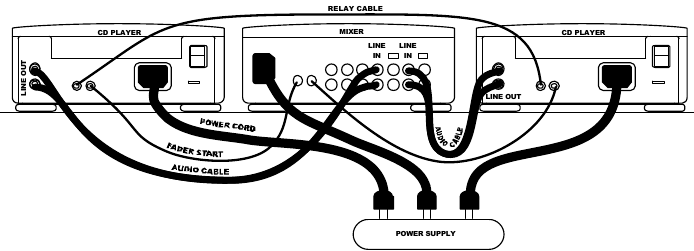

- Bestudeer dit installatiediagram.
- Plaats de mixer op een geschikte plaats voor gebruik.
- Zorg ervoor dat alle apparaten zijn uitgeschakeld en dat alle faders en versterkingsknoppen op "nul" staan
- Sluit alle stereo-ingangsbronnen aan zoals aangegeven in het diagram, uw microfoon en hoofdtelefoon
- Sluit de stereo-uitgangen aan op eindversterkers, tapedecks en/of andere audiobronnen.
- Steek alle apparaten in het stopcontact.
- Schakel alles in de volgende volgorde in.
- audio-ingangsbronnen (d.w.z. draaitafels of cd-spelers)
- mixer
- als laatste, eventuele versterkers of uitvoerapparaten
- Bij het uitschakelen, altijd deze handeling omkeren door,
- versterkers uitschakelen
- mixer
- als laatste, eventuele invoerapparaten
- Ga naar http://www.numark.com voor productregistratie.
Meer informatie over dit product is mogelijk te vinden op http://www.numark.com

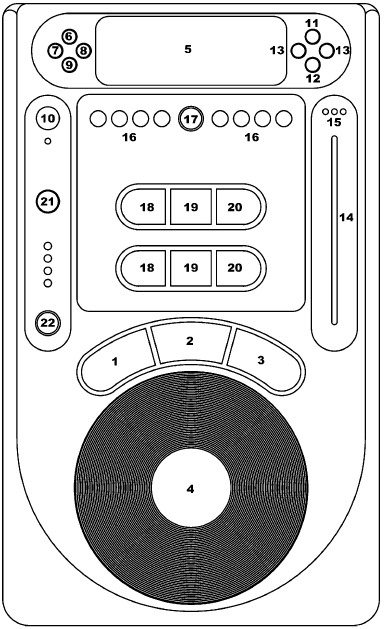

FUNCTIES
- PLAY/STUTTER - Om de muziek vanaf het oorspronkelijke cue-punt te starten.
- PAUSE - Om de muziek te pauzeren.
- CUE - Om de muziek naar het cue-punt te verplaatsen en een voorbeeld van de selectie te bekijken.
- JOG WHEEL -
- INNER WHEEL - Gebruikt voor verschillende functies, zoals cueing, scratchen, pitch bend, zoeken en effectregeling
- OUTER PITCH WHEEL (AXIS 9) - Wordt gebruikt voor tijdelijke pitch bend.
- LCD DISPLAY - Geeft alle functies aan, zoals ze zich voordoen, met de cd.
- OPEN/CLOSE - Door hierop te drukken, wordt de disc tray op het transport geopend of gesloten.
- SGL - Om de afspeelmodus in te stellen op enkel of continu afspelen.
- TIME - Regelt de weergave-indicatie van de tijdmodus.
- PROGRAM - Wordt gebruikt voor het instellen van de trackvolgorde en verschillende speciale commando's.
- TRACK SELECT/SEARCH -
- Rotatie – selecteert tracks
- Drukken tijdens het draaien – selecteert tracks +10
- Eenmaal drukken - Zet het wiel in de zoekmodus.
- PITCH - Activeert en stelt het pitch-sliderbereik in.
- KEY - Gebruikt voor verschillende toonsoortregelingen.
- -,+ - Werkt als pitch bend en regelt toonsoort- en pitchfuncties.
- PITCH SLIDER - Regelt de algehele snelheid van de muziek.
- PITCH RANGE LED - Geeft het huidige pitchbereik van de pitch slider aan
- EFFECT BUTTON - Gebruikt om het gewenste effect te bepalen.
- EFFECT HOLD - Gebruikt om effecten op een alternatieve positie in te stellen
- LOOP IN - Gebruikt om stutter en loop-in-punten in te stellen.
- LOOP OUT - Gebruikt om loop-out-punten in te stellen en de loop vrij te geven.
- RELOOP/STUTTER - Wordt gebruikt voor herhaald afspelen (stutter) vanaf het loop-in-punt, het herhalen van een eerder ingestelde en hot start.
- RELAY - Wordt gebruikt voor het instellen van afwisselend afspelen tussen aangesloten eenheden.
- BEAT SYNC with MARCHING BAR GRAPH - Volgt de beats en de maatpositie van de muziek
- CD Illumination Light (voorkant van de unit) – verlicht de cd-lade en de cd wanneer deze open is.
- CD Drawer (Voorkant van de unit) – Plaats hier uw cd's die u wilt afspelen. Deze unit is ontworpen om commercieel verkrijgbare cd's en correct gebrande en voltooide cdr's af te spelen. Vanwege afwijkingen in de specificaties van bepaalde cd-branders en cd's, is het mogelijk dat sommige zelfgemaakte cd's niet correct worden afgespeeld.
- Power Switch - Schakel de machine in en uit met deze knop. De unit moet altijd eerst met deze knop worden uitgeschakeld voordat de externe stroom wordt verwijderd. Over het algemeen wordt aanbevolen om de cd-speler vóór de versterkers in te schakelen en na de versterkers uit te schakelen om te voorkomen dat er een audiopiek door uw apparatuur wordt gestuurd.
- IEC Power Plug Connector - Steek hier uw meegeleverde voedingskabel in.
- Voltage Selector - Zet deze schakelaar op de spanning voor uw locatie.
- RCA Audio Connectors - Sluit uw cd-speler aan op uw mixer vanaf deze line-level uitgang.
- Relay Connector - Als u de relay-functie wilt gebruiken, steekt u uw 3,5 mm stereo-bedieningskabels hierin en vervolgens in uw andere unit. De kabel moet een stereo-stekker hebben om de units correct te laten werken
- Remote Start Connector – Gebruik deze connector om aan te sluiten op uw fader-start compatibele mixer of externe schakelaar. Deze functie is altijd actief.
- Om fader-start te gebruiken, sluit u een 1/8" mono mini-jack kabel aan op een fader-start compatibele mixer. Elke keer dat u de crossfader op de mixer verplaatst naar de kant waarop de unit staat, begint deze automatisch af te spelen. Wanneer u de fader van die kant wegbeweegt, stopt de unit. Het terugbewegen van de fader naar de kant van de unit start het afspelen opnieuw.
- Voetschakelaars kunnen ook aan deze jack worden bevestigd voor creatieve mixingtechnieken en zijn te vinden in de meeste muziekwinkels. Connectorstekkers zijn vaak ¼" en een adapter naar 1/8" is nodig voor de aansluiting. Er zijn ook twee soorten voetschakelaars die met deze connector werken. De eerste is een typische aan/uit drukknopschakelaar en wordt over het algemeen gebruikt voor het schakelen van kanalen op gitaarversterkers. De tweede schakelaar is een momentvoetschakelaar en wordt meestal gebruikt voor sustainpedalen voor keyboards.
