1 INLEIDING
2 INHOUD VAN DE DOOS
3 REGISTRATIE
4 GRONDREGELS
5 AANSLUITSCHEMA
6 FUNCTIES ACHTERPANEEL
7 FUNCTIES VOORPANEEL
8 FUNCTIES BOVENPANEEL
9 Referenties
10 Download handleiding
11 In andere talen

INLEIDING

Dit zijn enkele van de functies die je geweldig zult vinden aan je nieuwe M3:

2 lijningangen voor het aansluiten van cd-spelers, samplers of andere apparaten op lijnniveau
2 schakelbare phono-/lijningangen
3-bands EQ op elk ingangskanaal
3 EQ Kill-schakelaars per kanaal
1 microfooningang met versterkings- en toonregeling
1 hoofdtelefoonuitgang met Cue Blend-schuifregelaar
Professionele crossfader met hellingsaanpassing en omkeerbare kanaaltoewijzingen
Master- en recorduitgangen

INHOUD VAN DE DOOS

M3
AC-stroomadapter
Snelstartgids
Informatieboekje over veiligheid en garantie

REGISTRATIE

Ga naar http://www.numark.com om je M3 te registreren. Door je product te registreren, kunnen we je op de hoogte houden van eventuele last-minute productontwikkelingen en je voorzien van technische ondersteuning van wereldklasse, mocht je problemen ondervinden.

GRONDREGELS

Zorg ervoor dat alle items die worden vermeld in het gedeelte INHOUD VAN DE DOOS in de doos zitten.
LEES HET INFORMATIEBOEKJE OVER VEILIGHEID EN GARANTIE VOOR GEBRUIK VAN HET PRODUCT.
Bestudeer het aansluitschema in deze gids.
Plaats de mixer op een geschikte positie voor gebruik.
Zorg ervoor dat alle apparaten zijn uitgeschakeld en dat alle faders en versterkingsknoppen op "nul" staan.
Sluit alle stereo-ingangsbronnen aan zoals aangegeven in het diagram.
Sluit de stereo-uitgangen aan op eindversterkers, tapedecks en/of andere audiobronnen.
Sluit alle apparaten aan op de netvoeding.
Schakel alles in de volgende volgorde in:
- Audio-ingangsbronnen (d.w.z. draaitafels, cd-spelers, enz.)
- Mixer
- Als laatste, alle versterkers of uitvoerapparaten
Wanneer je klaar bent, keer je deze bewerking altijd om door het volgende uit te schakelen:
- Alle versterkers of uitvoerapparaten
- Mixer
- Als laatste, alle audio-invoerapparaten

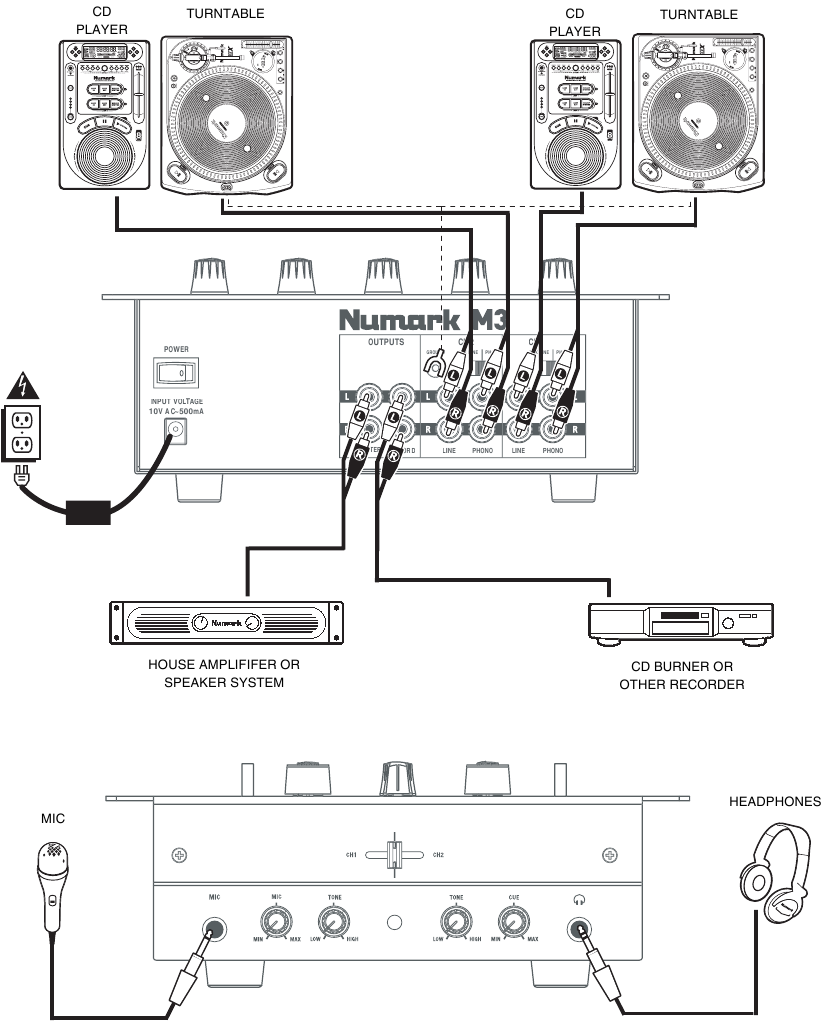

AANSLUITSCHEMA

Let op: Kanalen 1 en 2 accepteren apparaten op lijnniveau (d.w.z. cd-spelers, samplers, draaitafels op lijnniveau) in de phono-ingangen, zolang de bijbehorende AUX LINE / PHONO-schakelaar op AUX LINE is ingesteld.

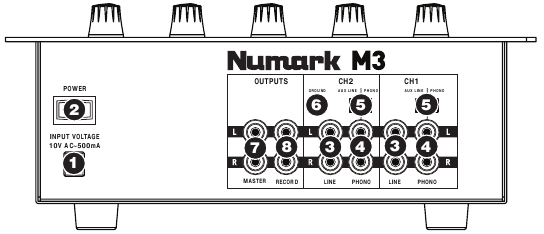

FUNCTIES ACHTERPANEEL

AC IN – Gebruik de meegeleverde voedingsadapter om de mixer aan te sluiten op een stopcontact. Terwijl de stroom van de mixer is uitgeschakeld, sluit je eerst de voeding aan op de mixer en sluit je de voeding vervolgens aan op een stopcontact.
Opmerking: de mixer is ontworpen om alleen met de meegeleverde AC-voeding te werken. Het gebruik van een incompatibele voeding kan het apparaat beschadigen.
AAN/UIT-SCHAKELAAR – Schakelt de mixer in en uit. Schakel de mixer in nadat alle invoerapparaten zijn aangesloten en voordat je versterkers inschakelt. Schakel versterkers uit voordat je de mixer uitschakelt.
LIJNINGANGEN (RCA) – Sluit apparaten op lijnniveau, zoals cd-spelers, samplers of audio-interfaces, aan op deze ingangen.
PHONO-INGANGEN (RCA) – Sluit je audiobronnen aan op deze ingangen. Deze ingangen accepteren zowel lijn- als phonosignalen. (Zie #5 hieronder.)
AUX LINE / PHONO-SCHAKELAAR – Zet deze schakelaar in de juiste stand, afhankelijk van het apparaat dat is aangesloten op de PHONO-ingangen. Als je draaitafels op phononiveau gebruikt, zet je deze schakelaar op "PHONO" om de extra versterking te leveren die nodig is voor signalen op phononiveau. Als je een apparaat op lijnniveau gebruikt, zoals een cd-speler of sampler, zet je deze schakelaar op "LINE".
AARDINGSAANSLUITING – Als je draaitafels op phononiveau gebruikt met een aardingsdraad, sluit je de aardingsdraad aan op deze aansluitingen. Als je een lage "brom" of "zoem" ervaart, kan dit betekenen dat je draaitafels niet zijn geaard.
Opmerking: sommige draaitafels hebben een aardingsdraad ingebouwd in de RCA-aansluiting en daarom hoeft er niets op de aardingsaansluiting te worden aangesloten.
MASTER-UITGANG (RCA) – Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een luidspreker- of versterkersysteem. Het niveau van deze uitgang wordt geregeld door de MASTER-knop op het bovenpaneel.
RECORD-UITGANG (RCA) – Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een opnameapparaat, zoals een cd-recorder of tapedeck. Het niveau van deze uitgang is gebaseerd op pre-masterniveaus.

FUNCTIES VOORPANEEL

HOOFDTELEFOONUITGANG – Sluit je ¼"-hoofdtelefoon aan op deze uitgang voor cueing en mixmonitoring. De bedieningselementen voor de hoofdtelefoonuitgang bevinden zich op het bovenpaneel.
CUE VOLUME – Past het volumeniveau van de hoofdtelefoonuitgang aan.
CUE TONE – Past de toon van het hoofdtelefoonaudiosignaal aan. Draai deze knop naar links om lage (bas) frequenties te benadrukken of draai naar rechts om hoge (treble) frequenties te benadrukken.
CUE SLIDER – Bewaakt de audio die wordt afgespeeld op kanalen 1 en 2. Schuif naar links om kanaal 1 af te spelen. Schuif naar rechts om kanaal 2 af te spelen.
MIC INPUT – Sluit een ¼"-microfoon aan op deze ingang.
MIC GAIN – Past het audioniveau van het microfoonsignaal aan.
MIC TONE – Past de toon van het microfoonsignaal aan. Draai deze knop naar links om lage (bas) frequenties te benadrukken of draai naar rechts om hoge (treble) frequenties te benadrukken.

Tip: Als je feedback ervaart bij het gebruik van een microfoon op luide niveaus, probeer dan hoge frequenties te verlagen door de knop naar links te draaien.

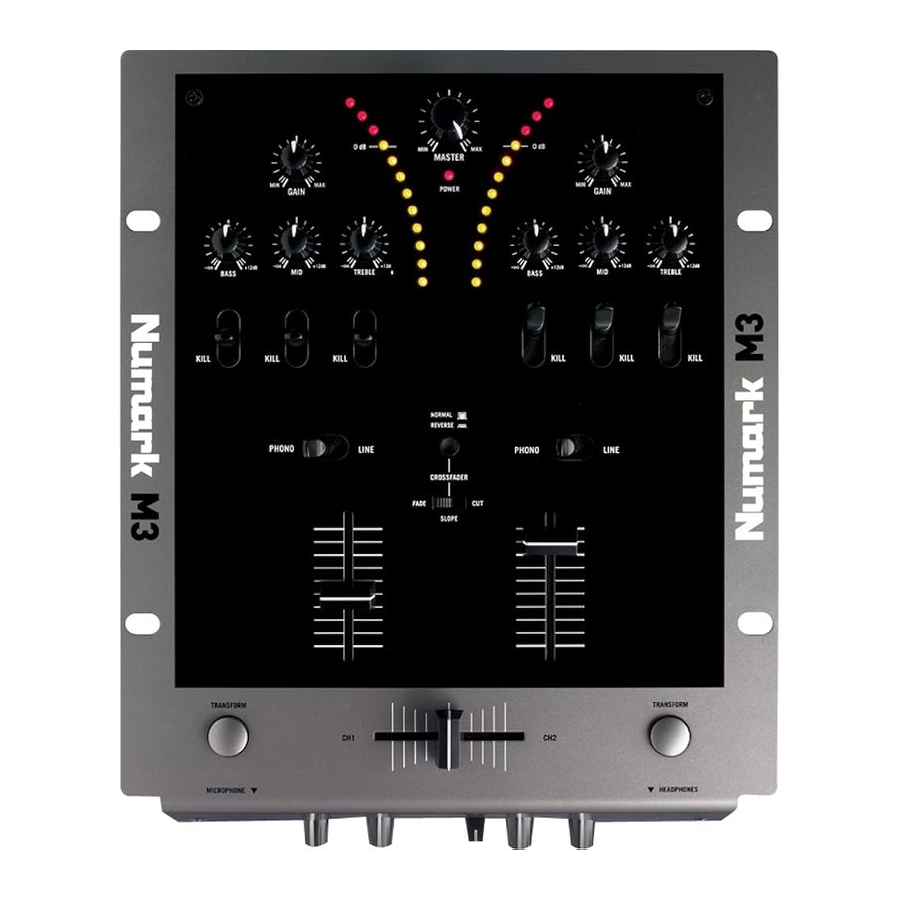

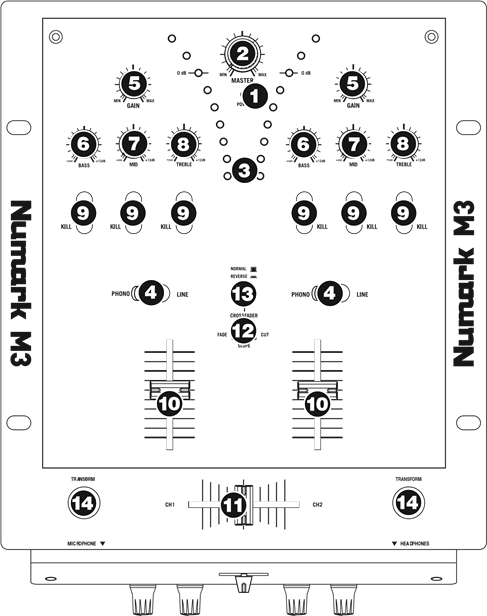

FUNCTIES BOVENPANEEL

POWER LED – Licht op wanneer de mixer is ingeschakeld.
MASTER FADER – Past het uitgangsvolume van de programmamix aan.
STEREO-NIVEAU-INDICATOR – Bewaakt het audioniveau van de programmamix.
INPUT SELECTOR – Selecteert de ingangsbron die naar het bijbehorende kanaal moet worden geleid. De ingangsaansluitingen bevinden zich op het achterpaneel.
CHANNEL GAIN – Past het audioweergaveniveau van het kanaal aan, vóór de fader en vóór de EQ.
CHANNEL BASS – Past de lage (bas) frequenties van het bijbehorende kanaal aan.
CHANNEL MID – Past de middenfrequenties van het bijbehorende kanaal aan.
CHANNEL TREBLE – Past de hoge (treble) frequenties van het bijbehorende kanaal aan.
EQ KILL-SCHAKELAARS – Elimineert de lage, midden- of hoge frequenties van het bijbehorende kanaal.
CHANNEL FADER – Past het audioniveau van het bijbehorende kanaal aan.
CROSSFADER – Mengt audio tussen kanalen 1 en 2. Als je de crossfader naar links schuift, wordt kanaal 1 afgespeeld. Als je naar rechts schuift, wordt kanaal 2 afgespeeld.
Opmerking: De crossfader kan door de gebruiker worden vervangen als deze ooit versleten raakt. Verwijder eenvoudigweg het voorpaneel en verwijder vervolgens de schroeven waarmee deze op zijn plaats wordt gehouden. Vervang de fader alleen door een geautoriseerde vervanging van je lokale Numark-winkel.
CROSSFADER (CF) SLOPE – Past de helling van de crossfadercurve aan. Zet deze schakelaar naar links voor een vloeiende fade (mixen) of naar rechts voor een scherpe cut (scratchen).
CROSSFADER (CF) MODE – Druk op deze knop om de crossfadertoewijzingen van kanalen 1 en 2 om te keren.
TRANSFORM-KNOPPEN – Speelt alleen de audio van het bijbehorende kanaal af wanneer de knop wordt ingedrukt. Laat de knop los om terug te keren naar de vorige mix.
