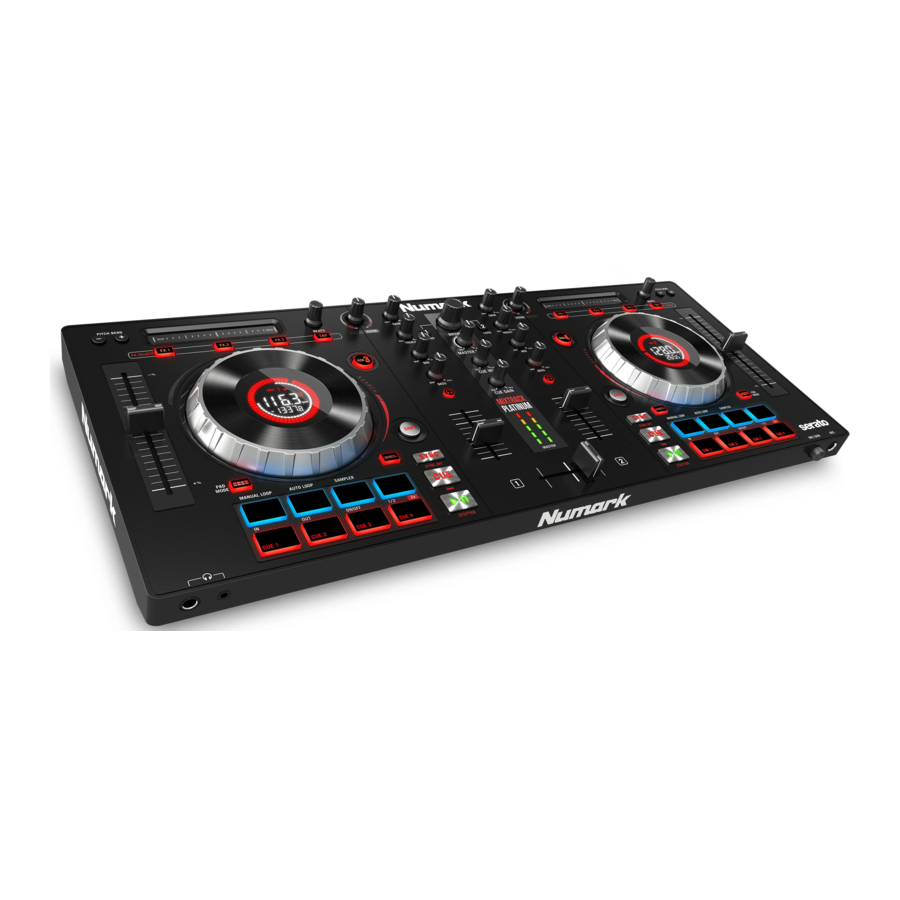

Numark Mixtrack Platinum - DJ Controller Handleiding
Inhoud
Inleiding
Inhoud van de doos
Mixtrack Platinum
USB-kabel
Software downloadkaart
Gebruikershandleiding
Veiligheids- en garantiehandleiding
Ondersteuning
Ga voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie naar numark.com.
Ga voor extra productondersteuning naar numark.com/support.
Installatie
- Plaats Mixtrack Platinum op een vlakke, stabiele ondergrond.
- Zorg ervoor dat alle apparaten zijn uitgeschakeld en dat alle faders en versterkingsknoppen op "nul" staan.
- Als u een microfoon gebruikt, sluit deze dan aan op de microfooningang van de Mixtrack Platinum.
- Sluit de uitgangen van de Mixtrack Platinum aan op eindversterkers, tapedecks en/of andere audiobronnen.
- Sluit alle apparaten aan op de netstroom en sluit de USB-poort van de Mixtrack Platinum aan op de USB-poort van een computer met behulp van de meegeleverde USB-kabel.
- Schakel bij het inschakelen van alles uw apparaten in de volgende volgorde in:
- Uw computer,
- eventuele versterkers, luidsprekers of uitvoerapparaten
- Zoek de Serato DJ Intro-installatiekaart in de doos om de software te downloaden en te installeren.
- Open uw softwareprogramma en laad muziek naar de decks.
- Begin met DJ'en!
- Schakel bij het uitschakelen van alles uw apparaten in de volgende volgorde uit:
- Eventuele versterkers, luidsprekers of uitvoerapparaten,
- uw computer

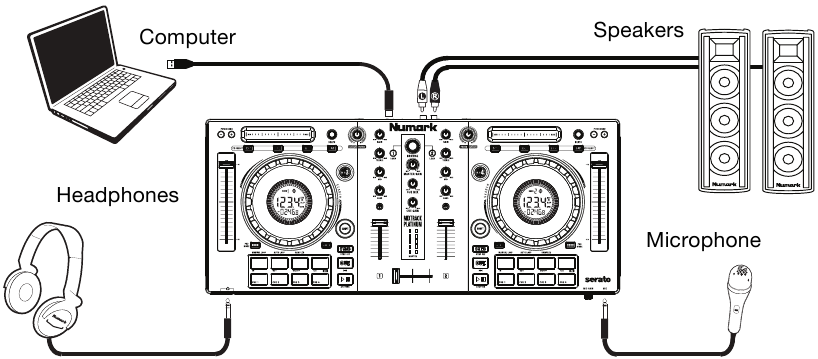

Aansluitschema
Items die niet vermeld staan onder Inleiding > Inhoud van de doos worden apart verkocht.
Functies

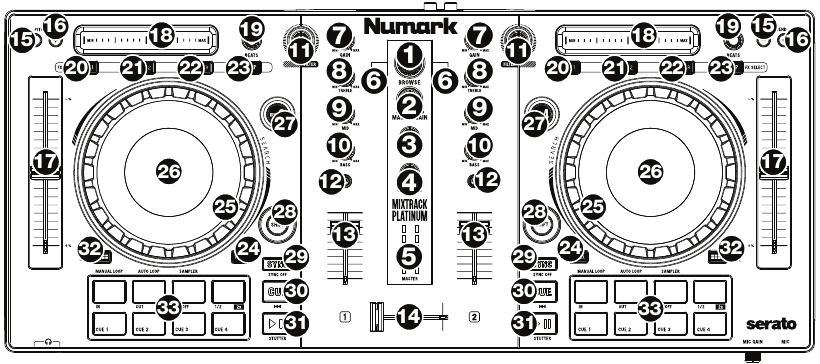

Bovenpaneel
- Browse Knob: Draai aan deze knop om door mappen en nummers te bladeren. Druk op de knop om te schakelen tussen de Crates en Library.
- Master Gain: Past het mastervolume in de software aan.
Opmerking: Deze regelaar heeft geen invloed op het microfoonvolume, dat wordt opgeteld bij de uiteindelijke output van de Master Gain naar de Master Output. Gebruik de Mic Gain-knop om het microfoonvolume te regelen. - Cue Mix: Past de audio-output van de software aan de hoofdtelefoon aan, waarbij wordt gemixt tussen de cue-output en de master-mix-output.
- Cue Gain: Past het volume aan voor het cueën via de hoofdtelefoon in de software.
- Master Output LEDs: Geeft het audioniveau weer dat naar de Master Output gaat.
- Load: Druk op een van deze knoppen terwijl een nummer is geselecteerd om het respectievelijk aan Deck A of B in de software toe te wijzen.
- Gain: Past het pre-fader, pre-EQ audioniveau van het corresponderende kanaal in de software aan.
- High EQ: Regelt de hoge tonen voor de afzonderlijke kanalen.
- Mid EQ: Regelt de middentonen voor de afzonderlijke kanalen.
- Low EQ: Regelt de lage tonen voor de afzonderlijke kanalen.
- Filter: Past de hoeveelheid van het filtereffect aan. Door aan de knop naar links en rechts te draaien, wordt respectievelijk een low-pass filter en een high-pass filter geproduceerd.
- Cue/PFL: Stuurt pre-fader audio naar het Cue Channel voor monitoring via de hoofdtelefoon.
- Channel Fader: Past het volume van de afzonderlijke kanalen in de software aan.
- Crossfader: Regelt de mix tussen de twee decks.
- Pitch Bend Down: Houd ingedrukt om de snelheid van het nummer tijdelijk te verlagen.
- Pitch Bend Up: Houd ingedrukt om de snelheid van het nummer tijdelijk te verhogen.
- Pitch Fader: Hiermee regelt u de snelheid van de muziek. Bewegen naar de "+" versnelt de muziek, terwijl bewegen naar de "–" de muziek vertraagt.
- Touch Strip: Gebruik de Touch Strip om de toegewezen FX aan te passen. Druk op Shift + Touch Strip om door de tijdlijn van een nummer te zoeken.
- Beats Multiplier: Verhoogt en verlaagt de snelheid van de effecten naar de beat. Bij gebruik van een op tijd gebaseerd effect past deze knop de tijdsindeling aan.
- FX1 On/Off: Schakelt FX1 in en uit. Druk op Shift + FX1 om te kiezen uit de lijst met beschikbare effecten in de software.
- FX2 On/Off: Schakelt FX2 in en uit. Druk op Shift + FX2 om te kiezen uit de lijst met beschikbare effecten in de software.
- FX3 On/Off: Schakelt FX3 in en uit. Druk op Shift + FX3 om te kiezen uit de lijst met beschikbare effecten in de software.
- Tap BPM: Druk 4 of meer keer op deze knop om handmatig een nieuwe BPM in te voeren. De software negeert de BPM van het nummer en volgt uw handmatig ingevoerde tempo.
- Wheel Button: Activeer deze knop om de platter/jog wheel te gebruiken om de audio te pakken en te verplaatsen, waarbij u het nummer "scratcht" zoals u dat met een vinylplaat zou doen. Druk op Shift + Wheel om de Display om te schakelen om de verstreken tijd of de resterende tijd van het huidige nummer weer te geven.
- Platter/Jog Wheel: Deze capacitieve, aanraakgevoelige jog wheel regelt de audio wanneer het wiel wordt aangeraakt en bewogen. Wanneer de Wheel-knop niet actief is, gebruikt u de jog wheel om de pitch van het nummer te buigen. Wanneer de Wheel-knop actief is, gebruikt u de jog wheel om de audio te pakken en te verplaatsen, waarbij u het nummer "scratcht" zoals u dat met een vinylplaat zou doen. U kunt ook het niet-aanraakgevoelige buitenste wiel vastpakken om de pitch van het nummer te buigen.
- Display: Gebruik dit scherm om informatie over het huidige nummer te bekijken. Zie Functies > Display voor meer informatie.
- Layer: Selecteert welke Layer in de software wordt bestuurd door dat hardware-Deck. Deck A kan Layer 1 of 3 besturen; Deck B kan Layer 2 of 4 besturen.
- Shift: Maakt het mogelijk om meerdere besturingsopdrachten te activeren wanneer deze eerst wordt ingedrukt in combinatie met andere knoppen.
- Sync: Druk op deze knop om het tempo van het corresponderende Deck automatisch aan te passen aan het tempo en de fase van het tegenoverliggende Deck. Druk op Shift en druk op deze knop om Sync te deactiveren.
- Cue (Transport Control): Stelt het belangrijkste Cue-punt in het huidige nummer in en roept het op. Houd de Cue-knop ingedrukt om het cue-punt tijdelijk af te spelen. Het nummer wordt afgespeeld zolang de knop ingedrukt wordt gehouden en keert terug naar het cue-punt zodra deze wordt losgelaten. Druk op Shift + Cue om de afspeelkop terug te brengen naar het begin van het nummer.
- Play/Pause: Start en onderbreekt het afspelen. Druk op Shift + Play/Pause om het nummer te laten haperen vanaf het laatst ingestelde cue-punt. Als er geen cue-punt is ingesteld, keert de afspeelkop terug naar het begin van het nummer.
- Pad Mode: Dit wordt gebruikt om de werking van de bovenste 4 Performance Pads te wijzigen. Zie Werking > Performance Pad-modi voor meer informatie.
- Performance Pads: De bovenste rij pads wordt gebruikt om loop-punten of samples te activeren, afhankelijk van de Pad Mode-instelling. Zie Werking > Performance Pad-modi voor meer informatie.
De onderste rij pads wordt gebruikt om Cue-punten te activeren. Als er nog geen Cue-punt is ingesteld voor het geladen nummer, markeert deze regelaar het Cue-punt. Als er al een Cue-punt is ingesteld, springt deze regelaar naar het Cue-punt.
Voorpaneel
- Headphone Output: Sluit een hoofdtelefoon aan op deze 1/4" (6,35 mm) en 1/8" (3,5 mm) aansluitingen om het signaal te monitoren. Het hoofdtelefoonvolume wordt geregeld met de Cue Gain-knop.
- Microphone Input: Sluit een standaard dynamische microfoon aan op deze 1/4" (6,35 mm) aansluiting.
- Mic Gain: Past het niveau voor de microfooningang aan.
Achterpaneel
- Master Output (RCA): Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op luidsprekers of een versterkersysteem.
- USB: Verzendt USB MIDI-gegevens om verschillende softwareparameters te regelen.

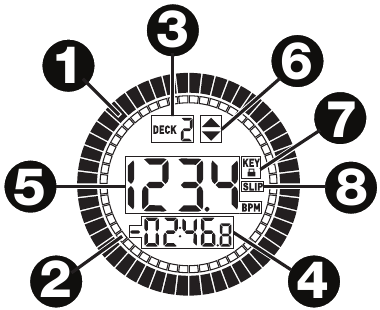

Display
- Platter Position: Geeft de huidige nummerpositie weer.
- Time Bars: Biedt een visuele referentie van de resterende tijd voor het huidige nummer. Wanneer het nummer bijna voorbij is, knipperen de balken als waarschuwing.
- Active Deck: Geeft het momenteel actieve deck aan.
- Time Remaining: Geeft de verstreken tijd of de resterende tijd voor het huidige nummer weer.
- BPM: Geeft de huidige BPM voor het geselecteerde nummer weer.
- Pitch Adjust: Geeft de richting aan om de Pitch Fader te bewegen om de BPM van het huidige nummer overeen te laten komen met het nummer op het tegenoverliggende deck.
- Keylock: Dit pictogram licht op wanneer Keylock actief is voor het huidige deck. Raadpleeg de Serato DJ Intro-handleiding voor meer informatie over Keylock.
- Slip: Dit pictogram licht op wanneer de Slip-modus actief is voor het huidige deck. Raadpleeg de Serato DJ Intro-handleiding voor meer informatie over de Slip-modus.
Werking
Performance Pad-modi
De bovenste rij pads heeft verschillende functies, afhankelijk van de modus: Manual Loop Mode, Auto Loop Mode en Sample Mode. Om een modus te selecteren, houdt u de knop Pad Mode ingedrukt en drukt u op een van de bovenste pads. Een LED onder het pad-gedeelte geeft de momenteel geselecteerde modus aan.
Manual Loop Mode: Houd Pad Mode ingedrukt en druk op de pad gemarkeerd met Manual Loop om de bovenste 4 pads toe te wijzen aan de onderstaande functies:
- Loop In: Stelt het begin van een loop in. Nadat een Loop Out-punt is ingesteld, maakt deze knop het mogelijk om het Loop In-punt nauwkeurig aan te passen wanneer deze opnieuw wordt ingedrukt.
- Loop Out: Stelt het eindpunt voor de loop in. Wanneer deze knop is ingedrukt nadat een Loop Out-punt is ingesteld, maakt dit het mogelijk om het Loop Out-punt nauwkeurig aan te passen.
- On/Off: Wanneer deze binnen een loop wordt ingedrukt, wordt de loop uitgeschakeld. Wanneer deze buiten een loop wordt ingedrukt, wordt de loop geactiveerd en wordt de weergave vanaf het Loop In-punt gestart. Als er geen loop is ingesteld, heeft deze knop geen effect.
- Loop x1/2: Halveert de momenteel afspelende loop. Druk op Shift + Loop x1/2 om de lengte van de momenteel afspelende loop te verdubbelen.
Auto Loop Mode: Houd Pad Mode ingedrukt en druk op de pad gemarkeerd met Auto Loop om de bovenste 4 pads toe te wijzen aan de onderstaande functies:
- Auto 1: Stelt de weergave in en start deze van een auto loop van 1 tel. Druk op Shift + Auto 1 om een loop roll van 1/16 tel in te stellen en te starten.
- Auto 2: Stelt de weergave in en start deze van een auto loop van 2 tellen. Druk op Shift + Auto 2 om een loop roll van 1/8 tel in te stellen en te starten.
- Auto 4: Stelt de weergave in en start deze van een auto loop van 4 tellen. Druk op Shift + Auto 4 om een loop roll van 1/4 tel in te stellen en te starten.
- Auto 8: Stelt de weergave in en start deze van een auto loop van 8 tellen. Druk op Shift + Auto 8 om een loop roll van 1/2 tel in te stellen en te starten.
Sample Mode: Houd Pad Mode ingedrukt en druk op de pad gemarkeerd met Sampler om de bovenste 4 pads toe te wijzen aan de onderstaande functies:
- Sample 1: Speelt de sample af die is toegewezen aan Sample Pad 1. Druk op Shift + Sample 1 om de weergave te stoppen, of om een sample te laden als de slot leeg is.
- Sample 2: Speelt de sample af die is toegewezen aan Sample Pad 2. Druk op Shift + Sample 2 om de weergave te stoppen, of om een sample te laden als de slot leeg is.
- Sample 3: Speelt de sample af die is toegewezen aan Sample Pad 3. Druk op Shift + Sample 3 om de weergave te stoppen, of om een sample te laden als de slot leeg is.
- Sample 4: Speelt de sample af die is toegewezen aan Sample Pad 4. Druk op Shift + Sample 4 om de weergave te stoppen, of om een sample te laden als de slot leeg is.
Demo-modus
Mixtrack Platinum gaat automatisch na 30 seconden naar een demonstratiemodus als deze via USB op een computer is aangesloten zonder de software te openen. Om de demo-modus te verlaten, opent u de Serato DJ Intro-software.
