Inleiding

U hebt een DEWALT-gereedschap gekozen. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de meest betrouwbare partners voor professionele gebruikers van elektrisch gereedschap.

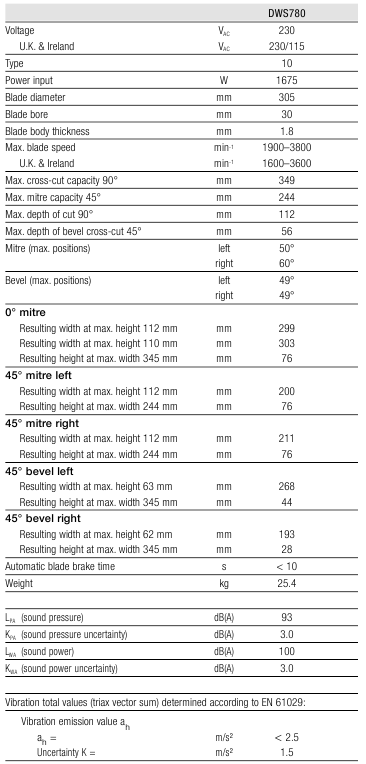

Technische gegevens

Het trillingsemissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test die is gegeven in EN 61029 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een voorlopige beoordeling van blootstelling.

Het aangegeven trillingsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, met andere accessoires of slecht wordt onderhouden, kan de trillingsemissie verschillen. Dit kan de blootstelling aanzienlijk verhogen gedurende de totale werkperiode.
Bij een schatting van de mate van blootstelling aan trillingen moet ook rekening worden gehouden met de tijd dat het gereedschap is uitgeschakeld of wanneer het draait, maar het werk niet daadwerkelijk doet. Dit kan de blootstelling aanzienlijk verminderen gedurende de totale werkperiode.
Identificeer aanvullende veiligheidsmaatregelen om de operator te beschermen tegen de effecten van trillingen, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen.

Zekeringen

Europa	230 V-gereedschap	10 ampère, netspanning
VK & Ierland	230 V-gereedschap	13 ampère, in stekkers
VK & Ierland	115 V-gereedschap	16 ampère, netspanning

Definities: veiligheidsrichtlijnen

De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP: Geeft een praktijk aan die geen verband houdt met persoonlijk letsel die, indien niet vermeden, schade aan eigendommen tot gevolg kan hebben.
Geeft risico op elektrische schok aan.
Geeft risico op brand aan.

Veiligheidsinstructies

Bij het gebruik van elektrische gereedschappen moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende. Lees al deze instructies voordat u probeert dit product te gebruiken en bewaar deze instructies.
BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK

Algemene veiligheidsregels

Houd het werkgebied schoon. Rommelige gebieden en werkbanken nodigen uit tot letsel.
Denk na over de omgeving van het werkgebied. Stel het gereedschap niet bloot aan regen. Gebruik het gereedschap niet in een vochtige of natte omgeving. Houd het werkgebied goed verlicht (250–300 Lux). Gebruik het gereedschap niet waar er risico is op brand of explosie, bijvoorbeeld in de buurt van ontvlambare vloeistoffen en gassen.
Bescherm uzelf tegen elektrische schokken. Vermijd lichamelijk contact met geaarde oppervlakken (bijv. leidingen, radiatoren, fornuizen en koelkasten). Bij gebruik van het gereedschap onder extreme omstandigheden (bijv. hoge luchtvochtigheid, bij het produceren van metaalschilfers, enz.) kan de elektrische veiligheid worden verbeterd door een scheidingstransformator of een (FI) aardlekschakelaar te plaatsen.
Houd andere personen op afstand. Laat personen, met name kinderen, die niet bij het werk betrokken zijn, het gereedschap of het verlengsnoer niet aanraken en houd ze uit de buurt van het werkgebied.
Bewaar ongebruikte gereedschappen. Wanneer ze niet in gebruik zijn, moeten gereedschappen op een droge plaats worden bewaard en veilig worden opgeborgen, buiten het bereik van kinderen.
Forceer het gereedschap niet. Het zal het werk beter en veiliger doen met de snelheid waarvoor het bedoeld is.
Gebruik het juiste gereedschap. Forceer geen kleine gereedschappen om het werk van een zwaar gereedschap te doen. Gebruik gereedschappen niet voor doeleinden waarvoor ze niet bedoeld zijn; gebruik bijvoorbeeld geen cirkelzagen om boomtakken of boomstammen te zagen.
Kleed u correct. Draag geen losse kleding of sieraden, omdat deze in bewegende delen vast kunnen komen te zitten. Antislip schoeisel wordt aanbevolen bij het werken in de buitenlucht. Draag een beschermende haardekking om lang haar in te sluiten.
Gebruik beschermende uitrusting. Gebruik altijd een veiligheidsbril. Gebruik een gezichts- of stofmasker als werkzaamheden stof of rondvliegende deeltjes veroorzaken. Als deze deeltjes aanzienlijk heet kunnen zijn, draag dan ook een hittebestendig schort. Draag te allen tijde gehoorbescherming. Draag te allen tijde een veiligheidshelm.
Sluit stofafzuigingsapparatuur aan. Als er apparaten zijn voorzien voor de aansluiting van stofafzuigings- en opvangapparatuur, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt.
Misbruik het snoer niet. Trek nooit aan het snoer om het uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie en scherpe randen. Draag het gereedschap nooit aan het snoer.
Zet het werk vast. Gebruik waar mogelijk klemmen of een bankschroef om het werk vast te houden. Het is veiliger dan uw hand te gebruiken en het maakt beide handen vrij om het gereedschap te bedienen.
Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht.
Onderhoud gereedschappen met zorg. Houd snijgereedschappen scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer gereedschappen regelmatig en laat ze, indien beschadigd, repareren door een erkende servicefaciliteit. Houd handgrepen en schakelaars droog, schoon en vrij van olie en vet.

Koppel gereedschappen los. Wanneer ze niet in gebruik zijn, vóór onderhoud en bij het vervangen van accessoires zoals messen, bits en frezen, koppelt u gereedschappen los van de stroomvoorziening.
Verwijder afstelsleutels en -moersleutels. Maak er een gewoonte van om te controleren of afstelsleutels en -moersleutels van het gereedschap zijn verwijderd voordat u het gereedschap bedient.
Vermijd onbedoeld starten. Draag het gereedschap niet met een vinger op de schakelaar. Zorg ervoor dat het gereedschap in de "uit"-stand staat voordat u het aansluit.
Gebruik verlengkabels voor buiten. Inspecteer de verlengkabel vóór gebruik en vervang deze indien beschadigd. Wanneer het gereedschap buitenshuis wordt gebruikt, gebruik dan alleen verlengsnoeren die bedoeld zijn voor gebruik buitenshuis en dienovereenkomstig zijn gemarkeerd.
Blijf alert. Let op wat u doet. Gebruik uw gezond verstand. Bedien het gereedschap niet als u moe bent of onder invloed bent van drugs of alcohol.
Controleer op beschadigde onderdelen. Controleer vóór gebruik zorgvuldig het gereedschap en de netkabel om te bepalen of het goed zal werken en zijn beoogde functie zal uitvoeren. Controleer op uitlijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en alle andere omstandigheden die de werking ervan kunnen beïnvloeden. Een beschermkap of ander onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum, tenzij anders aangegeven in deze handleiding. Laat defecte schakelaars vervangen door een erkend servicecentrum. Gebruik het gereedschap niet als de schakelaar het niet in- en uitschakelt. Probeer nooit zelf reparaties uit te voeren.

Het gebruik van een accessoire of hulpstuk of het uitvoeren van een andere bewerking met dit gereedschap dan die welke in deze handleiding wordt aanbevolen, kan een risico op persoonlijk letsel vormen.
Laat uw gereedschap repareren door een gekwalificeerd persoon. Dit elektrische gereedschap voldoet aan de relevante veiligheidsregels. Reparaties mogen alleen worden uitgevoerd door gekwalificeerde personen die originele reserveonderdelen gebruiken; anders kan dit aanzienlijk gevaar opleveren voor de gebruiker.

Aanvullende veiligheidsregels voor verstekzagen

De machine is voorzien van een speciaal geconfigureerd netsnoer dat alleen kan worden vervangen door de fabrikant of zijn erkende servicevertegenwoordiger.
Gebruik de zaag niet om andere materialen te zagen dan die welke door de fabrikant worden aanbevolen.
Gebruik de machine niet zonder dat de beschermkappen op hun plaats zitten, of als de beschermkappen niet werken of niet goed worden onderhouden.
Zorg ervoor dat de arm stevig vastzit bij het uitvoeren van verstekzaagsneden.
Houd het vloeroppervlak rond de machine vlak, goed onderhouden en vrij van losse materialen, bijv. spanen en afgesneden stukken.
Gebruik correct geslepen zaagbladen. Neem de maximale snelheidsmarkering op het zaagblad in acht.
Selecteer het juiste blad voor het te zagen materiaal.
Zorg ervoor dat alle vergrendelknoppen en klemhendels vast zitten voordat u met een bewerking begint.
Plaats nooit een van beide handen in het bladgebied wanneer de zaag is aangesloten op de elektrische stroombron.
Probeer nooit een machine in beweging snel te stoppen door een gereedschap of andere middelen tegen het blad te drukken; er kunnen ernstige ongelukken gebeuren.
Raadpleeg de gebruiksaanwijzing voordat u een accessoire gebruikt. Het onjuist gebruik van een accessoire kan schade veroorzaken.
Gebruik een houder of draag handschoenen bij het hanteren van een zaagblad of ruw materiaal.
Zorg ervoor dat het zaagblad correct is gemonteerd vóór gebruik.
Zorg ervoor dat het blad in de juiste richting draait.
Gebruik geen bladen met een grotere of kleinere diameter dan aanbevolen. Raadpleeg de technische gegevens voor de juiste bladbeoordeling. Gebruik alleen de bladen die in deze handleiding zijn gespecificeerd en die voldoen aan EN 847-1.
Overweeg het gebruik van speciaal ontworpen geluidsreducerende bladen.

Gebruik geen HIGH SPEED STEEL-bladen.
Gebruik geen gebarsten of beschadigde zaagbladen.
Gebruik geen schuur- of diamantschijven.
Gebruik uw zaag nooit zonder de spouwmesplaat.
Zorg er voor elke zaagsnede voor dat de machine stabiel staat.
Til het blad uit de zaagsnede in het werkstuk voordat u de schakelaar loslaat.
Klem niets tegen de ventilator om de motoras vast te houden.
De bladbeschermer op uw zaag komt automatisch omhoog wanneer de ontgrendelingshendel van de kop omhoog wordt geduwd en de arm naar beneden wordt gebracht; hij zakt over het blad wanneer de arm omhoog wordt gebracht.
Til de bladbeschermer nooit handmatig op, tenzij de zaag is uitgeschakeld. De beschermer kan met de hand worden opgetild bij het plaatsen of verwijderen van zaagbladen of voor inspectie van de zaag.
Controleer periodiek of de motorluchtsleuven schoon en vrij zijn van spanen.
Vervang de spouwmesplaat wanneer deze versleten is. Raadpleeg de meegeleverde onderdelenlijst.
Koppel de machine los van het elektriciteitsnet voordat u onderhoudswerkzaamheden uitvoert of wanneer u het blad vervangt.
Voer nooit reinigings- of onderhoudswerkzaamheden uit wanneer de machine nog draait en de kop zich niet in de bovenste positie bevindt.
Als u een LED gebruikt om de zaaglijn aan te geven, zorg er dan voor dat de LED van klasse 2 is volgens EN 62471. Vervang een LED-diode niet door een ander type. Laat de LED bij schade repareren door een erkende reparateur.
Het voorste deel van de beschermkap is voorzien van lamellen voor zichtbaarheid tijdens het zagen. Hoewel de lamellen het rondvliegende vuil drastisch verminderen, zijn het openingen in de beschermkap en moet er te allen tijde een veiligheidsbril worden gedragen bij het kijken door de lamellen.
Sluit de zaag aan op een stofafzuigingsapparaat bij het zagen van hout. Houd altijd rekening met factoren die de blootstelling aan stof beïnvloeden, zoals:
- type te bewerken materiaal (spaanplaat produceert meer stof dan hout);
- scherpte van het zaagblad;
- correcte afstelling van het zaagblad;
- stofafzuiger met luchtsnelheid van niet minder dan 20 m/s. Zorg ervoor dat zowel de lokale afzuiging als kappen, schotten en glijbanen correct zijn afgesteld.
Houd rekening met de volgende factoren die de blootstelling aan lawaai beïnvloeden:
- gebruik zaagbladen die zijn ontworpen om het uitgestraalde geluid te verminderen;
- gebruik alleen goed geslepen zaagbladen.
Machineonderhoud moet periodiek worden uitgevoerd.
Zorg voor voldoende algemene of plaatselijke verlichting.
Zorg ervoor dat alle afstandsstukken en asringen geschikt zijn voor het doel zoals vermeld in deze handleiding.
Onthoud u ervan om afgesneden stukken of andere delen van het werkstuk uit het zaaggebied te verwijderen terwijl de machine draait en de zaagkop zich niet in de bovenste positie bevindt.
Zaag nooit werkstukken die korter zijn dan 200 mm.
Zonder extra ondersteuning is de machine ontworpen om de maximale werkstukgrootte te accepteren voor dwarszagen:
- Maximale hoogte: 112 mm
- Maximale breedte: 345 mm
- Maximale lengte: 600 mm
- Langer werkstuk moet worden ondersteund door geschikte extra ondersteuning, bijv. DE7080-XJ-ondersteuning of DE7023-XJ of DE7033-XJ-onderstel. Klem het werkstuk altijd veilig vast.
Schakel in geval van een ongeval of machinefout de machine onmiddellijk uit en koppel de machine los van de stroombron.
Meld de storing en markeer de machine op de juiste manier om te voorkomen dat andere mensen de defecte machine gebruiken.
Wanneer het zaagblad is geblokkeerd als gevolg van een abnormale toevoerkracht tijdens het zagen, schakel dan de machine uit en koppel deze los van de stroomvoorziening. Verwijder het werkstuk en zorg ervoor dat het zaagblad vrij loopt.
Schakel de machine in en start een nieuwe zaagbewerking met verminderde toevoerkracht.

Zaag nooit lichte legeringen, vooral geen magnesium.
Monteer de machine, waar de situatie het toelaat, op een werkbank met behulp van bouten met een diameter van 8 mm en een lengte van 80 mm.
Zorg ervoor dat de bediener voldoende is opgeleid in het gebruik, de afstelling en de bediening van de machine.
Selecteer vóór het werken het juiste zaagblad voor het te zagen materiaal.
Gebruik alleen zaagbladen waarbij de snelheid die op het zaagblad is aangegeven minstens gelijk is aan de snelheid die op het classificatieblad is aangegeven.
Zorg er voor elke zaagsnede voor dat de machine zich op een vlakke en stabiele ondergrond bevindt om beweging te voorkomen.

Resterende risico's
De volgende risico's zijn inherent aan het gebruik van zagen:

Letsel veroorzaakt door het aanraken van de roterende delen.

Ondanks de toepassing van de relevante veiligheidsvoorschriften en de implementatie van veiligheidsvoorzieningen, kunnen bepaalde resterende risico's niet worden vermeden. Deze zijn:

Gehoorbeschadiging.
Risico op ongevallen veroorzaakt door de onbedekte delen van het roterende zaagblad.
Risico op letsel bij het verwisselen van het blad.
Risico op het knellen van vingers bij het openen van de beschermkappen.
Gezondheidsrisico's veroorzaakt door het inademen van stof dat vrijkomt bij het zagen van hout, met name eiken, beuken en MDF.

De volgende factoren verhogen het risico op ademhalingsproblemen:

Geen stofafzuiger aangesloten bij het zagen van hout.
Onvoldoende stofafzuiging veroorzaakt door niet-schoongemaakte uitlaatfilters.

Markeringen op gereedschap

De volgende pictogrammen worden weergegeven op het gereedschap:

	Lees de gebruiksaanwijzing voor gebruik.
	Draag gehoorbescherming.
	Draag oogbescherming.
	Draagpunt.
	Houd uw handen uit de buurt van het blad.
	Staar niet rechtstreeks in de lichtbron.
	Gevaarlijke optische straling.

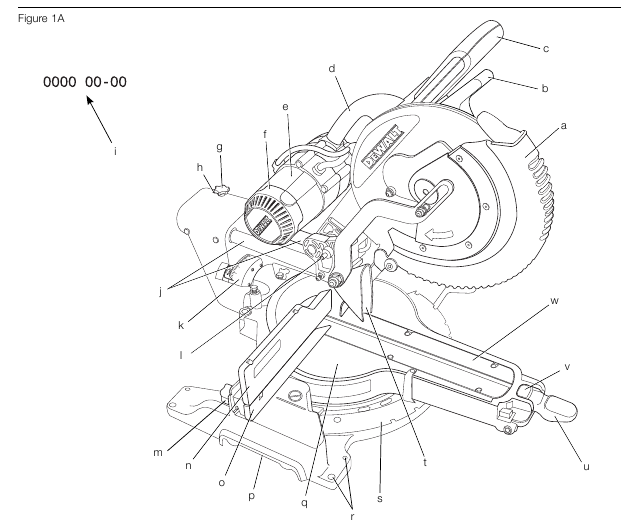

POSITIE DATUMCODE (AFB. 1A)
De datumcode (i), die ook het fabricagejaar bevat, is in de behuizing gedrukt.
Voorbeeld: 2012 XX XX
Fabricagejaar

Inhoud van de verpakking

De verpakking bevat:
1 gemonteerde verstekzaag
1 bladmoersleutel
1 zaagblad
1 stofzak

Beschrijving

(afb. 1A–8)

Wijzig nooit de machine of een onderdeel ervan. Dit kan leiden tot schade of letsel. Afb. 1A

Onderste kap
Ontgrendelingshendel kop omhoog
Bedieningshandgreep
Draaghandgreep
Motorhuis
Motoreindkap
Vergrendelknop rail
Stelschroef rail
Datumcode
Rails
Verstek schaal
Vergrendelpen
Stelknop geleider
Geleider
Basisgeleider
Handuitsparing
Tafel
Bevestigingsgaten voor werkbank
Verstek schaal
Stofkanaalopening
Vergrendelingshendel verstek
Vergrendelknop verstek
Kerfplaat

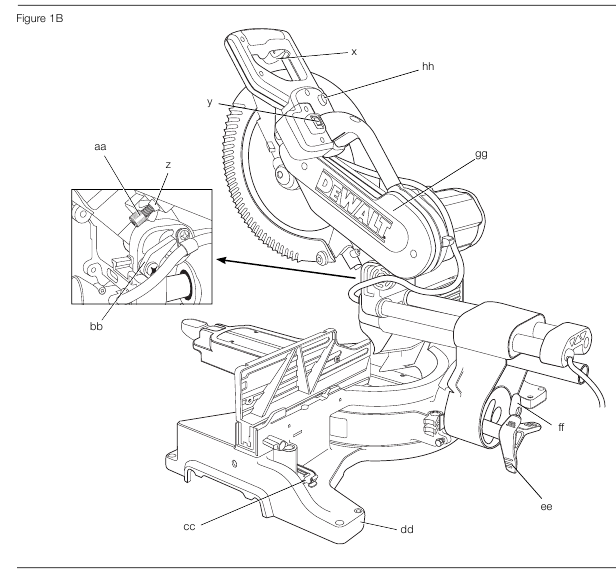

Afb. 1B

Schakelaar
XPS TM aan/uit-schakelaar
Vleugelmoer

aa. Diepte-instelschroef
bb. Groefstop
cc. Sleutel
dd. Basis
ee. Vergrendelknop afschuining
ff. 0° afschuinstop
gg. Riemkap
hh. Elektronische snelheidsregelaar

Optionele accessoires

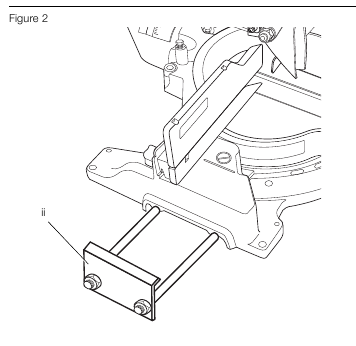

Afb. 2
ii. DE7080-XJ Verlengstuk werkstuksteun

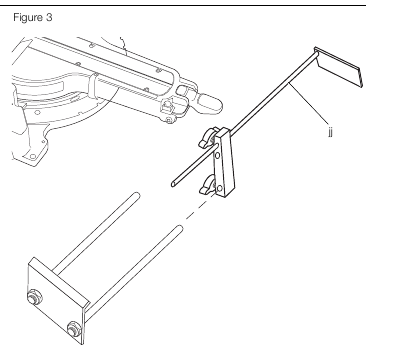

Afb. 3
jj. DE7051-XJ Instelbare lengteaanslag

Afb. 4

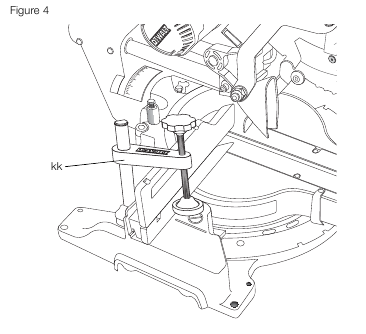

kk. DE7082-XJ Werkstuk klem

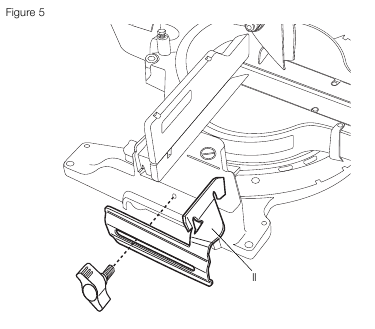

Afb. 5
ll. DE7084-XJ Kaplijstgeleider

Afb. 6
mm. DE7053-XJ Stofzak

Afb. 7

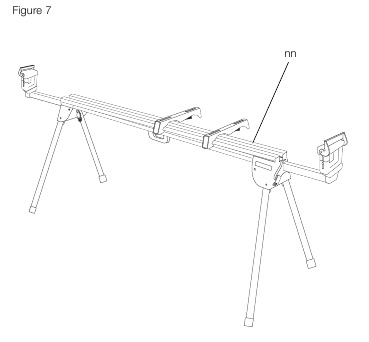

nn. DE7023-XJ / DE7033-XJ Pootstandaard

Afb. 8

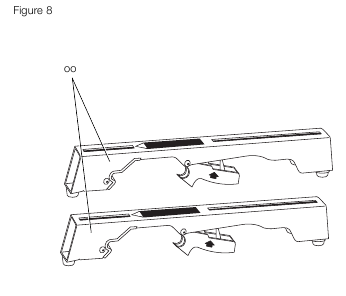

oo. DE7025-XJ Klembeugels

BEOOGD GEBRUIK

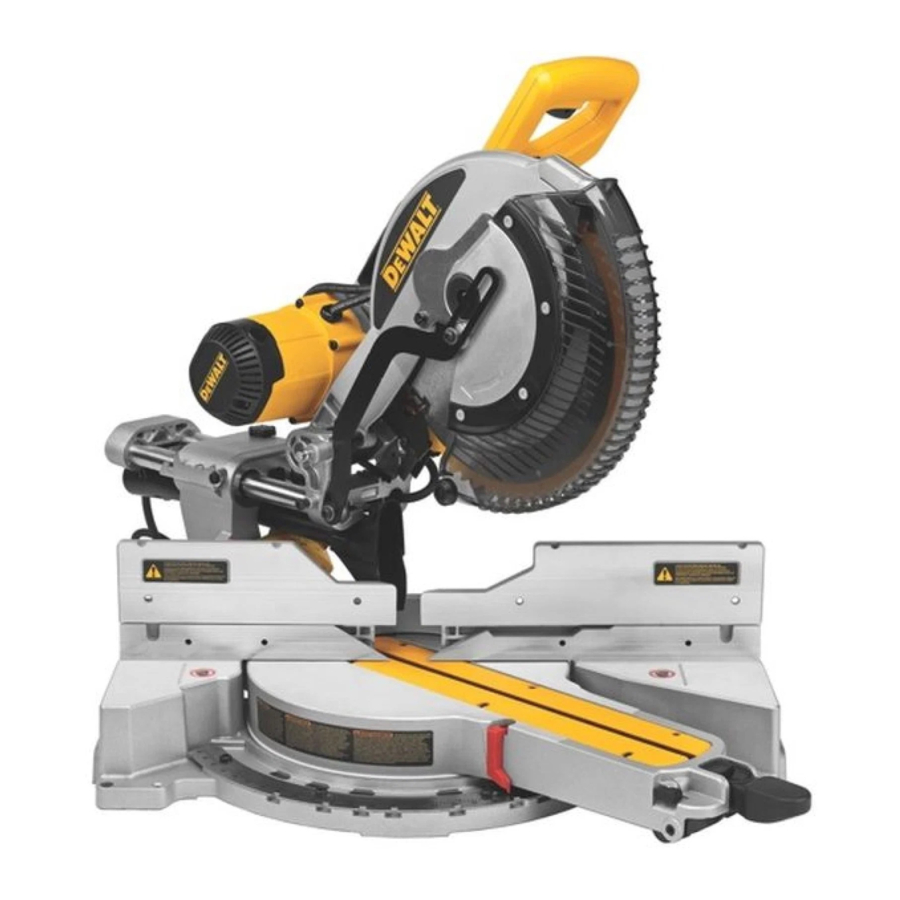

Uw DEWALT DWS780 verstekzaag is ontworpen voor professioneel zagen van hout, houtproducten en plastic. Hij voert eenvoudig, nauwkeurig en veilig zaagbewerkingen zoals dwarszagen, schuin zagen en verstekzagen uit.
Dit apparaat is ontworpen voor gebruik met een nominale zaagbladdiameter van 305 mm hardmetalen zaagblad.
NIET gebruiken in natte omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen.
Deze verstekzagen zijn professionele elektrische gereedschappen.
Laat kinderen NIET in contact komen met de machine. Toezicht is vereist als onervaren bedieners dit gereedschap gebruiken.

Gebruik de machine niet voor andere dan de beoogde doeleinden.

Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens; gebrek aan ervaring, kennis of vaardigheden, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product.

Elektrische veiligheid
De elektromotor is slechts voor één spanning ontworpen. Controleer altijd of de stroomvoorziening overeenkomt met de spanning op het typeplaatje.
Uw DEWALT-gereedschap is dubbel geïsoleerd in overeenstemming met EN 61029; daarom is er geen aardedraad nodig.

115 V-units moeten worden bediend via een failsafe scheidingstransformator met een aardscherm tussen de primaire en secundaire wikkeling. Als het voedingssnoer beschadigd is, moet het worden vervangen door een speciaal geprepareerd snoer dat verkrijgbaar is via de D E WALT-serviceorganisatie.

Vervanging stekker (alleen VK en Ierland)
Als er een nieuwe stekker moet worden gemonteerd:

Voer de oude stekker veilig af.
Sluit de bruine draad aan op de stroomvoerende aansluiting in de stekker.
Sluit de blauwe draad aan op de neutrale aansluiting.

Er mag geen aansluiting worden gemaakt op de aardklem.
Volg de montage-instructies die bij goede kwaliteit stekkers worden geleverd. Aanbevolen zekering: 13 A. Een stekker monteren op 115 V-units (alleen VK en Ierland)

De gemonteerde stekker moet voldoen aan BS EN 60309 (BS4343), 16 ampère, aardingscontactpositie 4h.

Zorg er altijd voor dat de kabelklem correct en stevig op de mantel van de kabel is bevestigd.

Een verlengkabel gebruiken
Als een verlengkabel nodig is, gebruikt u een goedgekeurde 3-aderige verlengkabel die geschikt is voor het opgenomen vermogen van dit gereedschap (zie Technische gegevens). De minimale geleidergrootte is 1,5 mm²; de maximale lengte is 30 m.
Bij gebruik van een kabelhaspel de kabel altijd volledig afrollen.

MONTAGE EN AANPASSINGEN

Om het risico op letsel te verminderen, schakelt u het apparaat uit en koppelt u de machine los van de stroombron voordat u accessoires installeert en verwijdert, voordat u aanpassingen maakt of instellingen wijzigt, of wanneer u reparaties uitvoert. Zorg ervoor dat de trekkerschakelaar in de OFF-stand staat. Een onbedoelde start kan letsel veroorzaken.

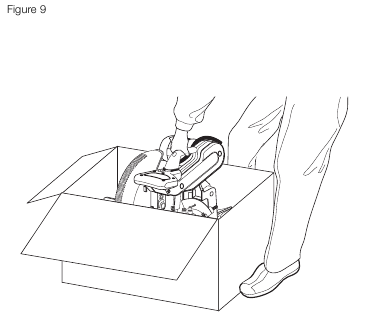

Uitpakken (afb. 1A, 9)

Open de doos en til de zaag eruit bij de handige draaggreep (d), zoals weergegeven in figuur 9.
Plaats de zaag op een glad, vlak oppervlak.
Maak de railvergrendelingsknop (g) los en duw de zaagkop terug om deze in de achterste positie te vergrendelen.
Druk lichtjes op de bedieningshendel (c) en trek de vergrendelingspen (l) eruit.
Laat de neerwaartse druk voorzichtig los en houd de bedieningshendel vast, zodat deze tot zijn volledige hoogte kan stijgen.

Montage op een werkbank (afb. 1A)
In alle vier de poten zijn gaten (r) voorzien om de montage op een werkbank te vergemakkelijken. Er zijn twee verschillende maten gaten voorzien voor verschillende schroefmaten. Gebruik een van beide gaten; het is niet nodig om ze allebei te gebruiken.
Monteer uw zaag altijd stevig op een stabiel oppervlak om beweging te voorkomen.
Om de draagbaarheid van het gereedschap te vergroten, kan het worden gemonteerd op een stuk multiplex van 12,7 mm (1/2") of dikker, dat vervolgens op uw werkondersteuning kan worden geklemd of naar andere werklocaties kan worden verplaatst en opnieuw kan worden vastgeklemd.
OPMERKING: Als u ervoor kiest om uw zaag op een stuk multiplex te monteren, zorg er dan voor dat de montageschroeven niet uit de onderkant van het hout steken. Het multiplex moet vlak op de werkondersteuning zitten. Wanneer u de zaag op een werkblad vastklemt, klem dan alleen op de klemnoppen waar de montagegaten zich bevinden. Klemmen op een ander punt zal de goede werking van de zaag belemmeren.

Om vastlopen en onnauwkeurigheid te voorkomen, dient u ervoor te zorgen dat het montageoppervlak niet kromgetrokken of anderszins oneffen is. Als de zaag op het oppervlak wiebelt, plaatst u een dun stuk materiaal onder een zaagpoot totdat de zaag stevig op het montageoppervlak staat.

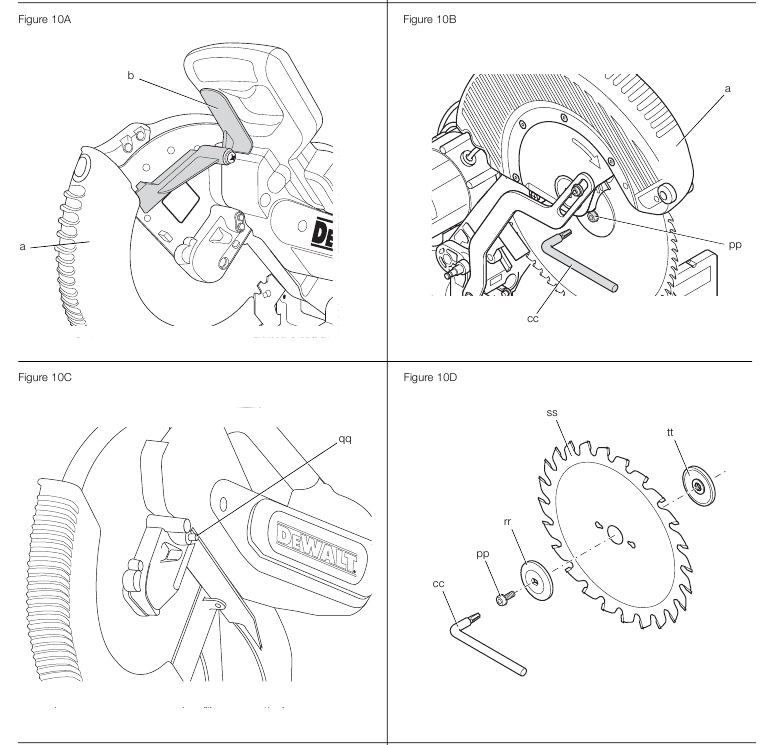

Een nieuw zaagblad verwisselen of installeren
HET ZAAGBLAD VERWIJDEREN (AFB. 10A–10D)

Om het risico op letsel te verminderen, schakelt u het apparaat uit en koppelt u de machine los van de stroombron voordat u accessoires installeert en verwijdert, voordat u aanpassingen maakt of instellingen wijzigt, of wanneer u reparaties uitvoert. Zorg ervoor dat de trekkerschakelaar in de OFF-stand staat. Een onbedoelde start kan letsel veroorzaken.

Druk nooit op de spilvergrendelingsknop terwijl het zaagblad onder stroom staat of uitloopt.
Zaag geen lichtmetaal en ferrometaal (dat ijzer of staal bevat) of metselwerk of vezelcementproducten met deze verstekzaag.
Druk de hendel (b) van de ontgrendeling van de omhoog-vergrendeling van de kop in om de onderste beschermkap (a) los te maken en til vervolgens de onderste beschermkap zo ver mogelijk op.

Haal de stekker van de zaag uit het stopcontact.
Breng de arm in de bovenste stand en til de onderste beschermkap (a) zo ver mogelijk op.
Druk de spilvergrendelingsknop (qq) in terwijl u het zaagblad voorzichtig met de hand draait totdat de vergrendeling ingrijpt.
Houd de knop ingedrukt, gebruik de andere hand en de meegeleverde sleutel (cc) om de bladschroef los te draaien. (Draai met de klok mee, linkse schroefdraad.)
Verwijder de bladschroef (pp), de buitenste klemring (rr) en het blad (ss). De binnenste klemring (tt) kan op de spil blijven zitten.

EEN ZAAGBLAD INSTALLEREN (AFB. 10A–10D)

Haal de stekker van de zaag uit het stopcontact.
Terwijl de arm omhoog is en de onderste beschermkap open wordt gehouden, plaatst u het blad op de spil en plaatst u het op de binnenste bladklem, waarbij de tanden aan de onderkant van het blad naar de achterkant van de zaag wijzen.
Monteer de buitenste klemring op de spil.
Installeer de bladschroef en, terwijl u de spilvergrendeling inschakelt, draait u de schroef stevig vast met de meegeleverde sleutel (draai tegen de klok in, linkse schroefdraad).

Wees ervan bewust dat het zaagblad alleen op de beschreven manier mag worden vervangen. Gebruik alleen zaagbladen zoals gespecificeerd onder Technische gegevens; Cat. nr.: DT4260 wordt aanbevolen.

De zaag transporteren (afb. 1A, 1B)

Om het risico op ernstig persoonlijk letsel te verminderen, moet u ALTIJD de railvergrendelingsknop, de verstekvergrendelingshendel, de afschuiningvergrendelingshendel, de vergrendelingspen en de afstelknoppen van de geleider vergrendelen voordat u de zaag transporteert. Gebruik nooit beschermkappen voor het transport of om op te tillen.
Om de verstekzaag gemakkelijk te kunnen dragen, is er een draaggreep (d) aan de bovenkant van de zaagarm aangebracht.

Om de zaag te transporteren, laat u de kop zakken en drukt u op de vergrendelingspen (l).
Vergrendel de railvergrendelingsknop met de zaagkop in de voorste positie, vergrendel de verstekarm in de volledig linker verstekhoek, schuif de geleider (n) volledig naar binnen en vergrendel de afschuiningvergrendelingsknop (ee) met de zaagkop in de verticale positie om het gereedschap zo compact mogelijk te maken.
Gebruik altijd de draaggreep (d) of de handinkepingen (p).

Functies en bedieningselementen

Om het risico op letsel te verminderen, schakelt u het apparaat uit en koppelt u de machine los van de stroombron voordat u accessoires installeert en verwijdert, voordat u aanpassingen maakt of instellingen wijzigt, of wanneer u reparaties uitvoert. Zorg ervoor dat de trekkerschakelaar in de OFF-stand staat. Een onbedoelde start kan letsel veroorzaken.

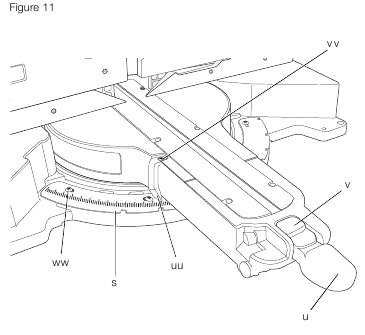

VERSTEKBEDIENING (AFB. 11)
Met de verstekvergrendelingshendel (u) en de verstekvergrendelingsknop (v) kunt u uw zaag 60° naar rechts en 50° naar links verstekken. Om de zaag te verstekken, tilt u de verstekvergrendelingshendel op, drukt u op de verstekvergrendelingsknop en stelt u de gewenste verstekhoek in op de verstekschaal (s). Duw de verstekvergrendelingshendel omlaag om de verstekhoek te vergrendelen.

AFSCHUININGSVERGRENDELINGSKNOP (AFB. 1B)
Met de afschuiningvergrendeling kunt u de zaag 49° naar links of rechts afschuinen. Om de afschuininginstelling aan te passen, draait u de knop (ee) tegen de klok in. De zaagkop kan gemakkelijk naar links of naar rechts worden afgeschuind zodra de 0° afschuining-opheffingsknop is uitgetrokken. Om vast te draaien, draait u de afschuiningvergrendelingsknop met de klok mee.

0° AFSCHUINING OPHEFFEN (AFB. 1B)
Met de afschuiningstop-opheffing (ff) kunt u de zaag naar rechts voorbij de 0°-markering afschuinen.
Indien ingeschakeld, stopt de zaag automatisch op 0° wanneer deze van links wordt omhoog gebracht. Om tijdelijk voorbij 0° naar rechts te gaan, trekt u aan de afschuiningvergrendelingsknop (ee). Zodra de knop wordt losgelaten, wordt de opheffing opnieuw ingeschakeld. De afschuiningvergrendelingsknop kan worden vergrendeld door de knop 180° te draaien.
In de 0°-stand vergrendelt de opheffing op zijn plaats. Om de opheffing te bedienen, schuint u de zaag iets naar links.

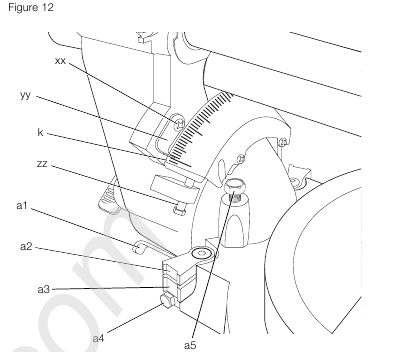

45° AFSCHUININGSSTOP OPHEFFEN (AFB. 12)
Er zijn twee hendels voor het opheffen van de afschuiningstop van 45°, één aan elke kant van de zaag. Om de zaag naar links of rechts voorbij 45° af te schuinen, duwt u de hendel (a1) voor het opheffen van de afschuining van 45° naar achteren. In de achterwaartse positie kan de zaag voorbij deze stops worden afgeschuind. Wanneer de stops van 45° nodig zijn, trekt u de hendel voor het opheffen van de afschuining van 45° naar voren.

KROONAFSCHUININGS-PAL (AFB. 12)
Bij het zagen van plat liggende kroonlijsten is uw zaag uitgerust om snel en nauwkeurig een kroonstop in te stellen, links of rechts (zie de Instructies voor het zagen van plat liggende kroonlijsten en het gebruik van de samengestelde functies). De kroonafschuinings-pal (a3) kan worden gedraaid om contact te maken met de kroonafstelschroef.
Om de kroonafschuinings-pal om te keren, verwijdert u de borgschroef, de 22,5° afschuinings-pal (a2) en de 30° kroonafschuinings-pal (a3). Draai de kroonafschuinings-pal (a3) om zodat de tekst 33.86° naar boven wijst. Bevestig de schroef opnieuw om de 22,5° afschuinings-pal en de kroonafschuinings-pal vast te zetten. De nauwkeurigheidsinstelling wordt niet beïnvloed.

22,5° AFSCHUININGS-PAL (AFB. 12)
Uw zaag is uitgerust om snel en nauwkeurig een afschuining van 22,5° in te stellen, links of rechts. De 22,5° afschuinings-pal (a2) kan worden gedraaid om contact te maken met de kroonafstelschroef (zz).

RAILVERGRENDELINGSKNOP (AFB. 1A)
Met de railvergrendelingsknop (g) kunt u de zaagkop stevig vergrendelen om te voorkomen dat deze over de rails (j) glijdt. Dit is noodzakelijk bij het maken van bepaalde zaagsneden of bij het transporteren van de zaag.

GROEFSCHACHT (AFB. 1B)
Met de groefschacht (bb) kan de zaagdiepte van het blad worden beperkt. De stop is handig voor toepassingen zoals groeven en hoge verticale zaagsneden. Draai de groefschacht naar voren en stel de diepte-afstelschroef (aa) in om de gewenste zaagdiepte in te stellen. Om de afstelling vast te zetten, draait u de vleugelmoer (z) vast. Door de groefschacht naar de achterkant van de zaag te draaien, wordt de groefschacht-functie omzeild. Als de diepte-afstelschroef te vast zit om met de hand los te draaien, kan de meegeleverde bladschroefsleutel (cc) worden gebruikt om de schroef los te draaien.

VERGRENDELPEN (AFB. 1A)

De vergrendelpen mag ALLEEN worden gebruikt bij het dragen of opbergen van de zaag. Gebruik de vergrendelpen NOOIT voor zaagwerkzaamheden.
Om de zaagkop in de onderste stand te vergrendelen, duwt u de zaagkop omlaag, duwt u de vergrendelpen (l) naar binnen en laat u de zaagkop los. Hierdoor blijft de zaagkop veilig omlaag tijdens het verplaatsen van de zaag van plaats naar plaats. Om los te maken, drukt u de zaagkop omlaag en trekt u de pen eruit.

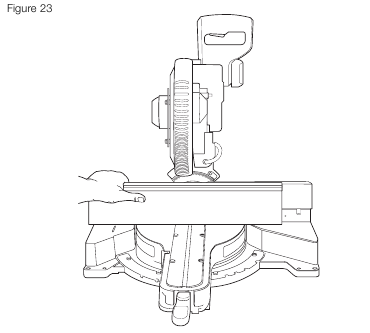

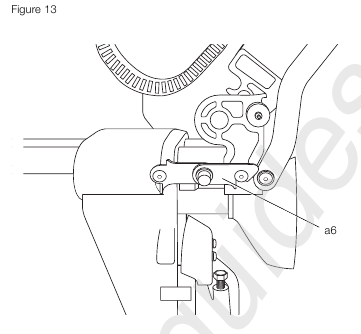

SCHUIFVERGRENDELHENDEL (AFB. 13, 23)
De schuifvergrendelhendel (a6) plaatst de zaag in een positie om het zagen van plinten te maximaliseren bij verticaal zagen, zoals weergegeven in afbeelding 23.

Afstelling
Uw verstekzaag is op het moment van fabricage in de fabriek volledig en nauwkeurig afgesteld. Als er een nieuwe afstelling nodig is als gevolg van verzending en behandeling of een andere reden, volgt u de onderstaande instructies om uw zaag af te stellen. Eenmaal gemaakt, moeten deze aanpassingen nauwkeurig blijven.

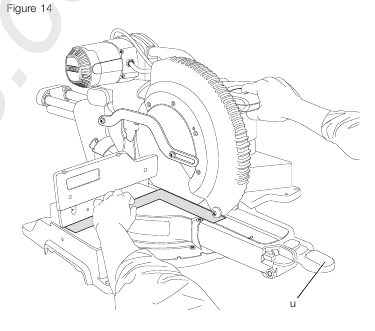

VERSTEKSCHAALAFSTELLING (AFB. 11, 14)

Ontgrendel de verstekvergrendelhendel (u) en draai de verstekarm totdat de verstekvergrendelknop (v) deze in de 0°-verstekstand vergrendelt. Vergrendel de verstekvergrendelhendel niet.
Plaats een winkelhaak tegen de geleider en het zaagblad van de zaag, zoals afgebeeld. (Raak de uiteinden van de zaagbladtanden niet aan met de winkelhaak. Dit veroorzaakt een onnauwkeurige meting.)
Als het zaagblad niet precies loodrecht op de geleider staat, draai dan de vier schroeven (ww) los waarmee de verstekschaal (s) is bevestigd en beweeg de verstekvergrendelhendel en de schaal naar links of rechts totdat het zaagblad loodrecht op de geleider staat, zoals gemeten met de winkelhaak.
Draai de vier schroeven weer vast. Besteed op dit moment geen aandacht aan de aflezing van de verstekaanwijzer (uu).

VERSTEKAANWIJZERAFSTELLING (AFB. 11)

Ontgrendel de verstekvergrendelhendel (u) om de verstekarm naar de nulstand te bewegen.
Met de verstekvergrendelhendel ontgrendeld, laat u de verstekvergrendeling op zijn plaats klikken terwijl u de verstekarm naar nul draait.
Bekijk de verstekaanwijzer (uu) en de verstekschaal (s) in afbeelding 11. Als de aanwijzer niet precies nul aangeeft, draai dan de schroef van de verstekaanwijzer (vv) los waarmee de aanwijzer op zijn plaats wordt gehouden, plaats de aanwijzer opnieuw en draai de schroef vast.

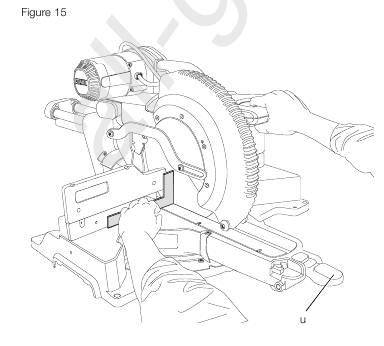

HELLINGSHOEK WINKELHAAKS OP TAFEL AFSTELLING (AFB. 1A, 1B, 12, 15)

Om het blad haaks op de tafel uit te lijnen, vergrendelt u de arm in de onderste stand met de vergrendelpen (l).
Plaats een winkelhaak tegen het blad en zorg ervoor dat de winkelhaak niet bovenop een tand zit.
Draai de hellingshoekvergrendelknop (ee) los en zorg ervoor dat de arm stevig tegen de 0°-hellingshoekstop staat.
Draai de 0°-hellingshoekafstelschroef (a5) indien nodig met de 13 mm (1/2") bladmoersleutel (cc) zodat het blad in een 0°-hellingshoek staat ten opzichte van de tafel.

HELLINGSHOEK AANWIJZER AFSTELLING (AFB. 12)
Als de hellingshoekaanwijzers (yy) niet nul aangeven, draai dan elke schroef (xx) los waarmee elke hellingshoekaanwijzer op zijn plaats wordt gehouden en verplaats ze indien nodig. Zorg ervoor dat de 0°-hellingshoek correct is en dat de hellingshoekaanwijzers zijn ingesteld voordat u andere hellingshoekschroeven afstelt.

HELLINGSHOEKSTOP 45° RECHTS EN LINKS AFSTELLING (AFB. 1B, 12) Om de rechter 45°-hellingshoekstop af te stellen:

Draai de hellingshoekvergrendelknop (ee) los en trek de 0°-hellingshoekstop (ff) om de 0°-hellingshoekstop te overschrijven.
Als de zaag helemaal naar rechts staat, als de hellingshoekaanwijzer (yy) niet precies 45° aangeeft, draai dan de linker 45°-hellingshoekafstelschroef (a4) met de 13 mm (1/2") bladmoersleutel (cc) totdat de hellingshoekaanwijzer 45° aangeeft.

Om de linker 45°-hellingshoekstop af te stellen:

Draai de hellingshoekvergrendelknop los en kantel de kop naar links.
Als de hellingshoekaanwijzer niet precies 45° aangeeft, draai dan de rechter 45°-hellingshoekafstelschroef totdat de hellingshoekaanwijzer 45° aangeeft.

DE HELLINGSHOEKSTOP AFSTELLEN OP 22,5° (OF 30°) (AFB. 1B, 12)
OPMERKING: Stel de hellingshoeken pas af na het uitvoeren van de 0°-hellingshoek en hellingshoekaanwijzerafstelling.
Om de linker 22,5°-hellingshoek in te stellen, klapt u de linker 22,5°-hellingshoekpal (a2) uit. Draai de hellingshoekvergrendelknop (ee) los en kantel de kop volledig naar links. Als de hellingshoekaanwijzer (yy) niet precies 22,5° aangeeft, draai dan de kroonafstelschroef (zz) die de pal raakt met een 10 mm (7/16") moersleutel totdat de hellingshoekaanwijzer 22,5° aangeeft.
Om de rechter 22,5°-hellingshoek af te stellen, klapt u de rechter 22,5°-hellingshoekpal uit. Draai de hellingshoekvergrendelknop los en trek de 0°-hellingshoekstop (ff) om de 0°-hellingshoekstop te overschrijven. Als de zaag helemaal naar rechts staat, als de hellingshoekaanwijzer niet precies 22,5° aangeeft, draai dan de kroonafstelschroef die de pal raakt met een 10 mm (7/16") moersleutel totdat de hellingshoekaanwijzer precies 22,5° aangeeft.

GELEIDERS AFSTELLEN (AFB. 1A)
Het bovenste deel van de geleider kan worden afgesteld om ruimte te bieden, waardoor de zaag zowel links als rechts tot een volledige 49° kan hellen.

Om elke geleider (n) af te stellen, draait u de geleiderafstelknop (m) los en schuift u de geleider naar buiten.
Maak een droge proefloop met de zaag uitgeschakeld en controleer op ruimte.
Stel de geleider zo dicht mogelijk bij het blad af om maximale ondersteuning van het werkstuk te bieden, zonder de op- en neerwaartse beweging van de arm te belemmeren.
Draai de geleiderafstelknop goed vast.
Wanneer de hellingshoekbewerkingen zijn voltooid, verplaatst u de geleider.
Voor bepaalde zaagsneden kan het wenselijk zijn om de geleiders dichter bij het blad te brengen. Om dit te doen, draait u de geleiderafstelknoppen (m) twee slagen uit en beweegt u de geleiders dichter bij het blad voorbij de normale limiet, draai vervolgens de geleiderafstelknoppen vast. Maak eerst een droge zaagsnede om ervoor te zorgen dat het blad de geleiders niet raakt.

OPMERKING: De rails van de geleiders kunnen verstopt raken met zaagsel. Gebruik een borstel of wat perslucht met lage druk om de geleidegroeven vrij te maken.

KAPACTIVERING EN ZICHTBAARHEID (AFB. 1A)
De onderste kap (a) op uw zaag is ontworpen om het blad automatisch te onthullen wanneer de arm omlaag wordt gebracht en om het blad te bedekken wanneer de arm omhoog wordt gebracht.
De kap kan met de hand worden opgetild bij het installeren of verwijderen van zaagbladen of voor inspectie van de zaag. TIL DE ONDERSTE KAP NOOIT HANDMATIG OP, TENZIJ HET BLAD IS GESTOPT.

ZAAGSNEDEPLAATAFSTELLING (AFB. 1A)
Om de zaagsnedeplaten (w) af te stellen, draait u de schroeven los waarmee de zaagsnedeplaten op hun plaats worden gehouden. Stel zo af dat de zaagsnedeplaten zo dicht mogelijk bij elkaar staan zonder de beweging van het blad te belemmeren.
Als een zaagsnedebreedte van nul gewenst is, stel dan de zaagsnedeplaten zo dicht mogelijk bij elkaar af. Ze kunnen nu langzaam met het zaagblad worden doorgesneden om de kleinst mogelijke opening tussen het blad en de zaagsnedeplaten te creëren.

RAILGELEIDINGS AFSTELLING (AFB. 1A)
Controleer de rails (j) regelmatig op speling of ruimte.
De rechterrail kan worden afgesteld met de stelschroef (h). Om de ruimte te verkleinen, gebruikt u een 4 mm inbussleutel en draait u de stelschroef geleidelijk met de klok mee terwijl u de zaagkop heen en weer schuift.

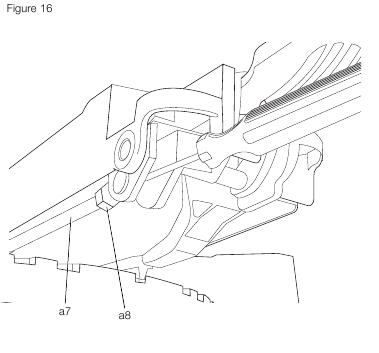

VERSTEKVERGRENDELING AFSTELLING (AFB. 1A, 16)
De verstekvergrendelstang (a7) moet worden afgesteld als de tafel van de zaag kan worden bewogen wanneer de verstekvergrendelhendel is vergrendeld (omlaag).

Zet de verstekvergrendelhendel (u) in de ontgrendelde (omhoog) stand.
Draai met een 13 mm (1/2") steeksleutel de borgmoer (a8) op de verstekvergrendelstang los.
Draai met een schroevendraaier met sleuf de verstekvergrendelstang vast door deze met de klok mee te draaien, zoals weergegeven in afbeelding 16. Draai de vergrendelstang vast totdat deze goed vastzit en draai hem vervolgens een slag tegen de klok in.
Vergrendel de verstekvergrendeling opnieuw op een niet-geblokkeerde meting op de verstekschaal – bijvoorbeeld 34° – en zorg ervoor dat de tafel niet draait.
Draai de borgmoer vast.

Voorafgaand aan de werking

Installeer het juiste zaagblad. Gebruik geen overmatig versleten bladen. Het maximale toerental van het gereedschap mag niet hoger zijn dan dat van het zaagblad. Gebruik geen schuurbladen.
Probeer geen extreem kleine stukken te zagen.
Laat het blad vrij zagen. Forceer niet.
Laat de motor op volle snelheid komen voordat u gaat zagen.
Zorg ervoor dat alle vergrendelknoppen en klemhandgrepen goed vast zitten.
Zet het werkstuk vast.
Hoewel deze zaag hout en veel non-ferromaterialen kan zagen, verwijzen deze bedieningsinstructies alleen naar het zagen van hout. Dezelfde richtlijnen gelden voor de andere materialen. Zaag geen ferromaterialen (ijzer en staal), vezelcement of metselwerk met deze zaag!
Zorg ervoor dat u de spouwplaat gebruikt. Gebruik de machine niet als de spouwgleuf breder is dan 10 mm.

WERKING

Gebruiksaanwijzing

Neem altijd de veiligheidsinstructies en toepasselijke voorschriften in acht.

Om het risico op letsel te verminderen, schakelt u het apparaat uit en koppelt u de machine los van de stroombron voordat u accessoires installeert en verwijdert, voordat u instellingen aanpast of wijzigt, of wanneer u reparaties uitvoert. Zorg ervoor dat de trekkerschakelaar in de OFF (uit) stand staat. Een onbedoelde start kan letsel veroorzaken.
Raadpleeg Zaagbladen onder Optionele accessoires om het zaagblad te selecteren dat het beste bij uw behoeften past.
Zorg ervoor dat de machine zo wordt geplaatst dat deze voldoet aan uw ergonomische omstandigheden in termen van tafelhoogte en stabiliteit. De plaats van de machine moet zo worden gekozen dat de bediener een goed overzicht heeft en voldoende vrije ruimte rond de machine heeft, zodat het werkstuk zonder beperkingen kan worden gehanteerd.
Om de effecten van trillingen te verminderen, moet u ervoor zorgen dat de omgevingstemperatuur niet te laag is, dat de machine en accessoires goed worden onderhouden en dat de afmeting van het werkstuk geschikt is voor deze machine.
Britse gebruikers wordt gewezen op de "woodworking machines regulations 1974" en eventuele latere wijzigingen.
Steek de stekker van de zaag in een normaal 60 Hz stopcontact. Raadpleeg het typeplaatje voor de spanning. Zorg ervoor dat het snoer uw werk niet hindert.

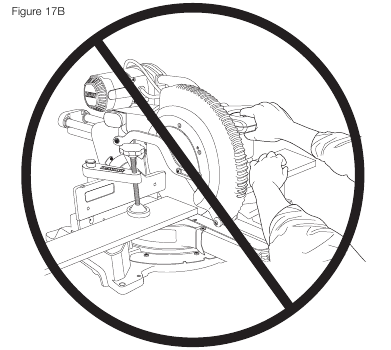

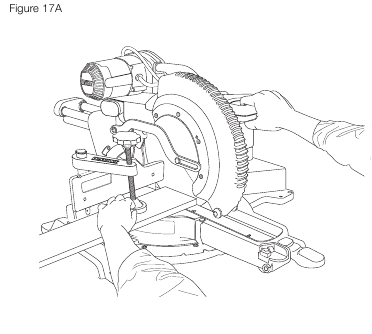

Juiste lichaam- en handpositie (afb. 17A, 17B)

Om het risico op ernstig persoonlijk letsel te verminderen, gebruikt u ALTIJD de juiste handpositie zoals weergegeven in afb. 17A.

Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het ALTIJD stevig vast in afwachting van een plotselinge reactie.

Plaats nooit uw handen in de buurt van het snijgebied. Plaats uw handen niet dichter dan 152 mm (6") van het zaagblad.
Houd het werkstuk stevig tegen de tafel en de geleider vast tijdens het snijden. Houd de handen in positie totdat de trekkerschakelaar is losgelaten en het zaagblad volledig tot stilstand is gekomen.

MAAK ALTIJD DROGE OEFENRUNS (ZONDER STROOM) VOORDAT U DEFINITIEF GAAT ZAGEN, ZODAT U HET PAD VAN HET ZAAGBLAD KUNT CONTROLEREN. KRUIS UW HANDEN NIET, ZOALS WEERGEGEVEN IN FIGUUR 17B.
Houd beide voeten stevig op de grond en bewaar uw evenwicht. Terwijl u de verstekarm naar links en rechts beweegt, volgt u deze en staat u iets aan de zijkant van het zaagblad.
Kijk door de lamellen van de beschermkap wanneer u een potloodlijn volgt.

In- en uitschakelen (afb. 1B)
Om de zaag in te schakelen, drukt u de trekkerschakelaar (x) in. Om het gereedschap uit te schakelen, laat u de trekkerschakelaar los. Laat het zaagblad op volle snelheid komen voordat u de snede maakt. Laat de trekkerschakelaar los en laat de rem het zaagblad tot stilstand brengen voordat u de zaagkop omhoog brengt. Er is een gat in de trekkerschakelaar aangebracht voor het aanbrengen van een hangslot om de zaag uit te schakelen.

DE VARIABELE SNELHEID INSTELLEN (AFB. 1B)
De snelheidsregelknop (hh) kan worden gebruikt voor het vooraf instellen van het gewenste snelheidsbereik.

Draai de snelheidsregelknop (hh) naar het gewenste bereik, dat wordt aangegeven door een cijfer.
Gebruik hoge snelheden voor het zagen van zachte materialen zoals hout. Gebruik lage snelheden voor het zagen van metaal.

Gebruik van het XPS TM LED-werklichtsysteem (afb. 1A, 1B)
OPMERKING: De verstekzaag moet op een stroombron zijn aangesloten. Het XPS TM LED-werklichtsysteem is uitgerust met een aan/uit-schakelaar (y). Het XPS TM LED-werklichtsysteem is onafhankelijk van de trekkerschakelaar van de verstekzaag. Het licht hoeft niet aan te staan om de zaag te bedienen. Om door een bestaande potloodlijn op een stuk hout te zagen:

Schakel het XPS TM-systeem in en trek vervolgens aan de bedieningshendel (c) om het zaagblad dicht bij het hout te brengen. De schaduw van het zaagblad verschijnt op het hout.
Lijn de potloodlijn uit met de rand van de schaduw van het zaagblad. Mogelijk moet u de verstek- of afschuinhoeken aanpassen om de potloodlijn exact te laten overeenkomen.

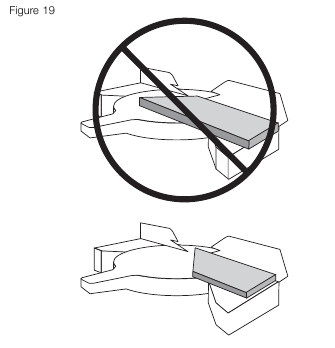

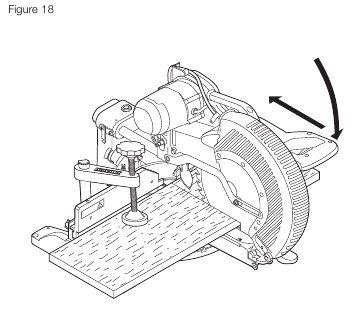

Basiszagen (afb. 1A, 1B, 18, 19)
Als de schuiffunctie niet wordt gebruikt, zorg er dan voor dat de zaagkop zo ver mogelijk naar achteren wordt geduwd en dat de railvergrendelknop (g) is vastgedraaid. Dit voorkomt dat de zaag langs de rails schuift wanneer het werkstuk in aanraking komt. Het zagen van meerdere stukken wordt niet aanbevolen, maar kan veilig worden gedaan door ervoor te zorgen dat elk stuk stevig tegen de tafel en de geleider wordt gehouden.

RECHTE VERTICALE VERTEKZAAGSNEDE

Stel de verstekarm in op nul en vergrendel deze, en houd het hout stevig op de tafel (q) en tegen de geleider (n).
Met de railvergrendelknop (g) vastgedraaid, schakelt u de zaag in door de trekkerschakelaar (x) in te drukken.
Wanneer de zaag op snelheid is gekomen, laat u de arm soepel en langzaam zakken om door het hout te zagen. Laat het zaagblad volledig tot stilstand komen voordat u de arm omhoog brengt.

SCHUIVENDE VERTEKZAAGSNEDE
Wanneer u iets groters zaagt dan een werkstuk van 51 x 150 mm (2" x 6" [51 x 105 mm (2" x 4") bij 45° verstek]), gebruikt u een beweging van buiten-omlaag-terug met de railvergrendelknop (g) losgedraaid (afb. 18). Trek de zaag naar u toe, laat de zaagkop naar beneden zakken naar het werkstuk en duw de zaag langzaam terug om de snede te voltooien. Laat de zaag niet in contact komen met de bovenkant van het werkstuk terwijl u hem uittrekt. De zaag kan naar u toe lopen, waardoor mogelijk persoonlijk letsel of schade aan het werkstuk ontstaat.

VERTEKZAAGSNEDE
De verstekhoek is vaak 45° voor het maken van hoeken, maar kan overal tussen nul en 50° links of 60° rechts worden ingesteld. Ga te werk zoals bij een rechte verticale verstekzaagsnede.
Wanneer u een versteksnede uitvoert op werkstukken die breder zijn dan 51 x 105 mm (2" x 4") en korter zijn, plaatst u altijd de langste zijde tegen de geleider (afb. 19).

SCHUINE SNEDE
De schuine hoeken kunnen worden ingesteld van 49° rechts tot 49° links en kunnen worden gezaagd met de verstekarm ingesteld tussen 50° links of 60° rechts. Raadpleeg het hoofdstuk Kenmerken en bedieningselementen voor gedetailleerde instructies over het schuine systeem.

Maak de schuine vergrendeling (ee) los en verplaats de zaag naar links of rechts zoals gewenst. Het is noodzakelijk om de geleider (n) te verplaatsen om ruimte te maken.
Draai de instelknop van de geleider (m) vast na het positioneren van de geleiders.
Draai de schuine vergrendeling stevig vast.
Bij sommige extreme hoeken moet mogelijk de rechter- of linkergeleider worden verwijderd. Raadpleeg Geleiderafstelling in het hoofdstuk Afstellingen voor belangrijke informatie over het afstellen van de geleiders voor bepaalde schuine sneden.
Om de linker- of rechtergeleider te verwijderen, draait u de instelknop van de geleider (m) enkele slagen los en schuift u de geleider eruit.

GROEVEN (AFB. 1B)
Uw zaag is uitgerust met een groefstop (bb), diepte-instelschroef (aa) en vleugelmoer (z) om groeven te kunnen snijden.

Klap de groefstop (bb) naar de voorkant van de zaag.
Stel de vleugelmoer (z) en de diepte-instelschroef (aa) in om de diepte van de groefsnede in te stellen.
Plaats een stuk afvalmateriaal van ca. 5 cm tussen de geleider en het werkstuk om een rechte groefsnede uit te voeren.

SNIJKWALITEIT
De gladheid van een snede hangt af van een aantal variabelen, zoals het te snijden materiaal, het type zaagblad, de scherpte van het zaagblad en de snijsnelheid.
Wanneer de gladste sneden gewenst zijn voor lijsten en ander precisiewerk, leveren een scherp zaagblad (60 tanden carbide) en een lagere, gelijkmatige snijsnelheid de gewenste resultaten op.

Zorg ervoor dat het materiaal niet beweegt of kruipt tijdens het snijden; klem het stevig vast. Laat het zaagblad altijd volledig tot stilstand komen voordat u de arm omhoog brengt. Als er nog kleine houtvezels aan de achterkant van het werkstuk afsplinteren, plakt u een stuk schilderstape op het hout waar de snede wordt gemaakt. Zaag door de tape en verwijder de tape voorzichtig wanneer u klaar bent.

Het werkstuk vastklemmen (afb. 4)

Een werkstuk dat is vastgeklemd, uitgebalanceerd en vastgezet voordat een snede wordt gemaakt, kan na het voltooien van een snede uit balans raken. Een uit balans zijnde belasting kan de zaag of alles waar de zaag aan is bevestigd, zoals een tafel of werkbank, doen kantelen. Wanneer u een snede maakt die uit balans kan raken, ondersteunt u het werkstuk op de juiste manier en zorgt u ervoor dat de zaag stevig is vastgeschroefd aan een stabiel oppervlak. Er kan persoonlijk letsel optreden.

De klemvoet moet vastgeklemd blijven boven de basis van de zaag wanneer de klem wordt gebruikt. Klem het werkstuk altijd vast aan de basis van de zaag – niet aan een ander deel van het werkgebied. Zorg ervoor dat de klemvoet niet op de rand van de basis van de zaag is vastgeklemd.

Gebruik altijd een werkklem om de controle te behouden en het risico op persoonlijk letsel en schade aan het werkstuk te verminderen.
Gebruik de materiaalklem (kk) die bij uw zaag is geleverd. De linker- of rechtergeleider schuift van links naar rechts om te helpen bij het vastklemmen. Andere hulpmiddelen, zoals veerklemmen, staafklemmen of C-klemmen, kunnen geschikt zijn voor bepaalde afmetingen en vormen van materiaal.

DE KLEM INSTALLEREN

Steek deze in het gat achter de geleider. De klem moet naar de achterkant van de verstekzaag zijn gericht. De groef op de klemstang moet volledig in de basis zijn gestoken. Zorg ervoor dat deze groef volledig in de basis van de verstekzaag is gestoken. Als de groef zichtbaar is, is de klem niet veilig.
Draai de klem 180° naar de voorkant van de verstekzaag.
Maak de knop los om de klem omhoog of omlaag te verstellen en gebruik vervolgens de fijnafstelknop om het werkstuk stevig vast te klemmen.

OPMERKING: Plaats de klem aan de andere kant van de basis bij het schuin zagen. MAAK ALTIJD DROGE OEFENRUNS (ZONDER STROOM) VOORDAT U DEFINITIEF GAAT ZAGEN OM HET PAD VAN HET ZAAGBLAD TE CONTROLEREN. ZORG ERVOOR DAT DE KLEM DE WERKING VAN DE ZAAG OF DE BESCHERMKAPPEN NIET BELEMMERT.

Steun voor lange stukken (afb. 7)
ONDERSTEUN ALTIJD LANGE STUKKEN.
Voor het beste resultaat gebruikt u de DE7023-XJ of DE7033 pootstandaards (nn) om de tafelbreedte van uw zaag te vergroten. Ondersteun lange werkstukken met behulp van handige middelen zoals zaagbokken of soortgelijke apparaten om te voorkomen dat de uiteinden naar beneden vallen.

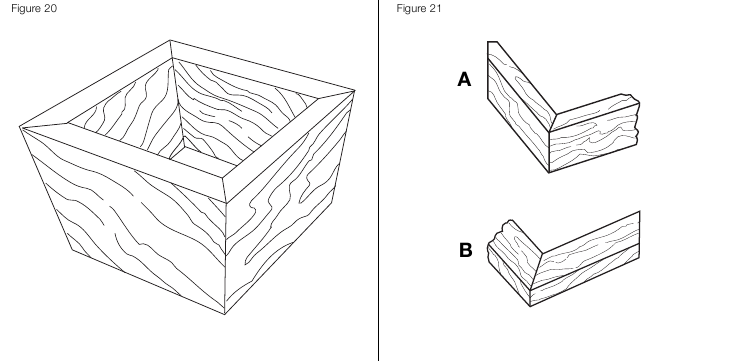

Het snijden van fotolijsten, schaduwdozen en andere vierzijdige projecten (afb. 20, 21)
Probeer een paar eenvoudige projecten met behulp van afvalhout totdat u een "gevoel" voor uw zaag ontwikkelt. Uw zaag is het perfecte gereedschap voor het verstekken van hoeken zoals die in figuur 20.
Schets A in figuur 21 toont een verbinding die is gemaakt met de afschuinstelmethode. De getoonde verbinding kan met beide methoden worden gemaakt.

De afschuinstelling gebruiken:
- De afschuining voor de twee planken wordt afgesteld op elk 45°, waardoor een hoek van 90° ontstaat.
- De verstekarm is vergrendeld in de nulstand en de afschuinstelling is vergrendeld op 45°.
- Het hout wordt geplaatst met de brede platte kant tegen de tafel en de smalle rand tegen de geleider.
Verstekinstelling gebruiken:
- Dezelfde snede kan worden gemaakt door rechts en links te verstekken met het brede oppervlak tegen de geleider.

Lijstwerk en andere frames zagen (afb. 21)
Schets B in afbeelding 21 toont een verbinding die wordt gemaakt door de verstekarm op 45° te zetten om de twee planken in verstek te zagen om een hoek van 90° te vormen. Om dit type verbinding te maken, stelt u de schuine kant op nul en de verstekarm op 45° in. Plaats het hout opnieuw met de brede platte kant op de tafel en de smalle rand tegen de geleider.
De twee schetsen in afbeelding 21 zijn alleen voor vierzijdige objecten. Naarmate het aantal zijden verandert, veranderen ook de verstek- en schuine hoeken. De onderstaande tabel geeft de juiste hoeken voor verschillende vormen, ervan uitgaande dat alle zijden even lang zijn.

AANTAL ZIJDEN	VERSTEK- OF SCHUINE HOEK
4	45°
5	36°
6	30°
7	25.7°
8	22.5°
9	20°
10	18°

Voor een vorm die niet in de tabel wordt weergegeven, gebruikt u de volgende formule: 180° gedeeld door het aantal zijden is gelijk aan de verstekhoek (als het materiaal verticaal wordt gesneden) of de schuine hoek (als het materiaal plat ligt).

Samengestelde verstekken zagen (afb. 22)
Een samengestelde verstek is een zaagsnede die tegelijkertijd wordt gemaakt met een verstekhoek en een schuine hoek. Dit is het type zaagsnede dat wordt gebruikt om frames of dozen met schuine zijden te maken, zoals die in afbeelding 22.

Als de zaaghoek van zaagsnede tot zaagsnede verschilt, controleer dan of de vergrendelknop voor de schuine kant en de vergrendelhendel voor het verstek goed zijn vergrendeld. Deze moeten worden vergrendeld na het aanbrengen van wijzigingen in de schuine kant of het verstek.
De onderstaande tabel (Tabel 1) helpt u bij het selecteren van de juiste instellingen voor de schuine kant en het verstek voor veelvoorkomende samengestelde versteksneden.

Selecteer de gewenste hoek A (afb. 22) van uw project en zoek die hoek op de juiste boog in de tabel.
Volg vanaf dat punt de tabel recht naar beneden om de juiste schuine hoek te vinden en recht over om de juiste verstekhoek te vinden.
Stel uw zaag in op de voorgeschreven hoeken en maak een paar proefsneden. Oefen met het in elkaar passen van de gezaagde stukken.

Voorbeeld: Om een 4-zijdige doos te maken met buitenhoeken van 26° (hoek A, afb. 22), gebruikt u de rechter bovenboog. Zoek 26° op de boogschaal. Volg de horizontale snijlijn naar een van beide zijden om de verstekhoekinstelling op de zaag te krijgen (42°). Volg op dezelfde manier de verticale snijlijn naar de boven- of onderkant om de instelling van de schuine hoek op de zaag te krijgen (18°). Probeer altijd zaagsneden op een paar stukken afvalhout om de instellingen op de zaag te controleren.

Basislatten zagen (afb. 13, 23)

Rechte zaagsneden van 90°:
- Plaats het hout tegen de geleider en houd het op zijn plaats, zoals weergegeven in afbeelding 23. Schakel de zaag in, laat het blad op volle snelheid komen en laat de arm soepel door de zaagsnede zakken.

BASISLATTEN ZAGEN VAN 76 MM TOT 171 MM (3" TOT 6,75") HOOG VERTICAAL TEGEN DE GELEIDER
OPMERKING: Gebruik de schuifvergrendelingshendel (a6), weergegeven in afbeelding 13, bij het zagen van basislatten van 76 mm tot 171 mm (3" tot 6,75") hoog verticaal tegen de geleider. Plaats het materiaal zoals weergegeven in afbeelding 23.
Alle zaagsneden moeten worden gemaakt met de achterkant van de lat tegen de geleider en met de onderkant van de lat tegen de tafel.

	BINNENHOEK	BUITENHOEK
Linkerkant	Verstek links 45° Bewaar de linkerkant van de zaagsnede	Verstek rechts 45° Bewaar de linkerkant van de zaagsnede
Rechterkant	Verstek rechts 45° Bewaar de rechterkant van de zaagsnede	Verstek links 45° Bewaar de rechterkant van de zaagsnede

Materiaal tot 171 mm (6,75") kan worden gezaagd zoals hierboven beschreven.

Kroonlijsten zagen (afb. 1A, 5, 24A, 24B)
Uw verstekzaag is zeer geschikt voor het zagen van kroonlijsten. Om goed te passen, moet kroonlijstwerk met uiterste nauwkeurigheid samengesteld in verstek worden gezaagd.
Uw verstekzaag heeft speciale vooraf ingestelde verstekvergrendelpunten op 31,62° links en rechts voor het zagen van kroonlijstwerk onder de juiste hoek en schuine aanslagpalen op 33,86° links en rechts. Er is ook een markering op de schuine schaal (k) bij 33,9°. De onderstaande tabel geeft de juiste instellingen voor het zagen van kroonlijstwerk.
OPMERKING: Vooraf testen met afvalmateriaal is uiterst belangrijk!

INSTRUCTIES VOOR HET ZAGEN VAN KROONLIJSTWERK PLAT LIGGEND EN MET GEBRUIK VAN DE SAMENGESTELDE FUNCTIES (AFB. 24A)

De lat moet plat liggen met het brede achteroppervlak naar beneden op de zaagtafel.
Plaats de bovenkant van de lat tegen de geleider.

De onderstaande instellingen zijn voor kroonlijstwerk met een veer van 45°.

	BINNENHOEK	BUITENHOEK
Linkerkant	Schuine kant links 30° Verstektafel ingesteld op rechts 35,26° Bewaar het linker uiteinde van de zaagsnede	Schuine kant rechts 30° Verstektafel ingesteld op links 35,26° Bewaar het linker uiteinde van de zaagsnede
Rechterkant	Schuine kant rechts 30° Verstektafel ingesteld op links 35,26° Bewaar het rechter uiteinde van de zaagsnede	Schuine kant links 30° Verstektafel ingesteld op rechts 35,26° Bewaar het rechter uiteinde van de zaagsnede

De onderstaande instellingen zijn voor kroonlijstwerk met hoeken van 52° aan de bovenkant en hoeken van 38° aan de onderkant.

	BINNENHOEK	BUITENHOEK
Linkerkant	Schuine kant links 33,9° Verstektafel ingesteld op rechts 31,62° Bewaar het linker uiteinde van de zaagsnede	Schuine kant rechts 33,9° Verstektafel ingesteld op links 31,62° Bewaar het linker uiteinde van de zaagsnede
Rechterkant	Schuine kant rechts 33,9° Verstektafel ingesteld op links 31,62° Bewaar het rechter uiteinde van de zaagsnede	Schuine kant links 33,9° Verstektafel ingesteld op rechts 31,62° Bewaar het rechter uiteinde van de zaagsnede

ALTERNATIEVE METHODE VOOR HET ZAGEN VAN KROONLIJSTWERK (AFB. 5)
Het zagen van kroonlijstwerk met deze methode vereist geen schuine zaagsnede. Er kunnen kleine wijzigingen in de verstekhoek worden aangebracht zonder de schuine hoek te beïnvloeden. Wanneer hoeken anders dan 90° worden aangetroffen, kan de zaag er snel en gemakkelijk op worden afgesteld.
Het gebruik van het DW7084 kroonlijstwerk geleideraccessoire (ll) wordt ten zeerste aanbevolen vanwege de nauwkeurigheid en het gemak (afb. 5).

INSTRUCTIES VOOR HET ZAGEN VAN KROONLIJSTWERK GEHOEKT TUSSEN DE GELEIDER EN DE BASIS VAN DE ZAAG VOOR ALLE ZAAGSNEDEN (AFB. 24B)

Hoek de lat zo dat de onderkant van de lat (het deel dat bij installatie tegen de muur komt) tegen de geleider zit en de bovenkant van de lat op de zaagtafel rust.

De gehoekte "vlakken" aan de achterkant van de lat moeten vierkant op de geleider en de zaagtafel rusten.

	BINNENHOEK	BUITENHOEK
Linkerkant	Verstek rechts op 45° Bewaar de rechterkant van de zaagsnede	Verstek links op 45° Bewaar de rechterkant van de zaagsnede
Rechterkant	Verstek links op 45° Bewaar de linkerkant van de zaagsnede	Verstek rechts op 45° Bewaar de linkerkant van de zaagsnede

Speciale zaagsneden

Maak nooit een zaagsnede, tenzij het materiaal is vastgezet op de tafel en tegen de geleider.

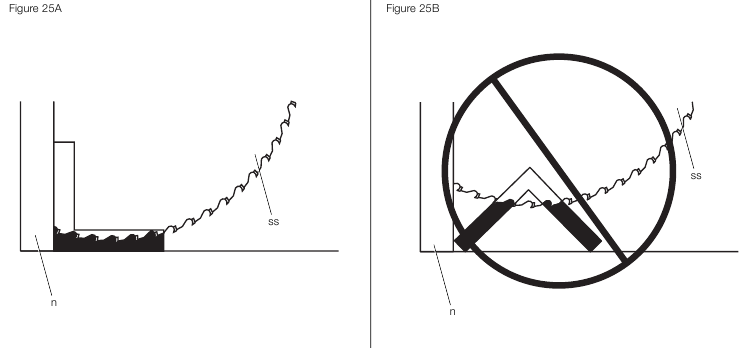

ALUMINIUM ZAGEN (AFB. 25A, 25B)
GEBRUIK ALTIJD HET JUISTE ZAAGBLAD DAT SPECIAAL IS GEMAAKT VOOR HET ZAGEN VAN ALUMINIUM.
Bepaalde werkstukken vereisen mogelijk het gebruik van een klem of armatuur om beweging tijdens het zagen te voorkomen. Plaats het materiaal zo dat u de dunste dwarsdoorsnede zaagt, zoals weergegeven in afbeelding 25A. Afbeelding 25B illustreert de verkeerde manier om deze extrusies te zagen.
Gebruik een smeermiddel voor staafwas bij het zagen van aluminium. Breng de staafwas rechtstreeks op het zaagblad (ss) aan voordat u gaat zagen. Breng nooit staafwas aan op een bewegend blad. De was zorgt voor de juiste smering en voorkomt dat spanen aan het blad blijven kleven.

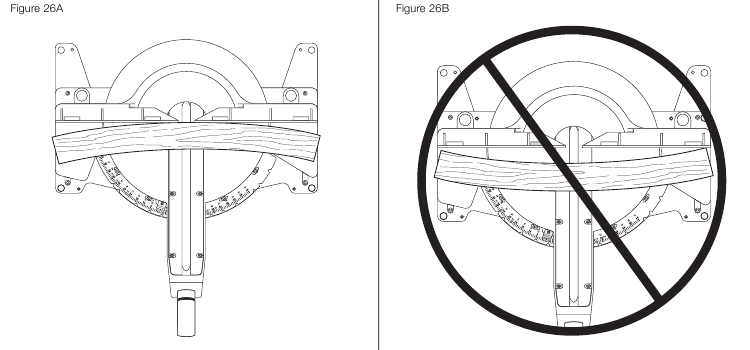

GEBOGEN MATERIAAL (AFB. 26A, 26B)
Plaats bij het zagen van gebogen materiaal het materiaal altijd zoals weergegeven in afbeelding 26A en nooit zoals weergegeven in afbeelding 26B. Als u het materiaal verkeerd plaatst, kan het blad bekneld raken.

PLASTIC PIJP OF ANDER ROND MATERIAAL ZAGEN
Plastic pijp kan gemakkelijk met uw zaag worden gezaagd. Het moet net als hout worden gezaagd en worden vastgeklemd of stevig tegen de geleider worden gehouden om te voorkomen dat het gaat rollen. Dit is uiterst belangrijk bij het maken van hoeksneden.

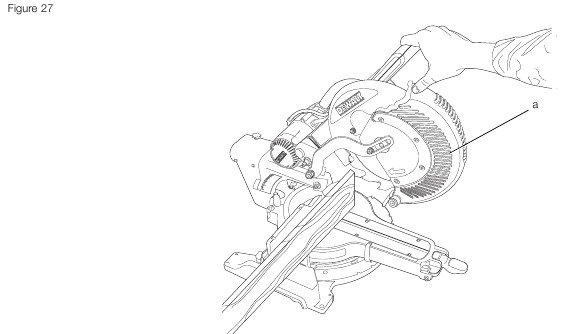

GROOT MATERIAAL ZAGEN (AFB. 27)
Af en toe komt u een stuk hout tegen dat iets te groot is om onder de onderste beschermkap te passen. Als dit gebeurt, plaatst u uw rechterduim op de bovenkant van de beschermkap (a) en rolt u de beschermkap net genoeg omhoog om het werkstuk vrij te maken, zoals weergegeven in afbeelding 27. Vermijd dit zo veel mogelijk,
maar indien nodig werkt de zaag naar behoren en maakt de grotere zaagsnede. BIND, TAPE OF HOUD DE BESCHERMKAP NOOIT ANDERS OPEN BIJ HET BEDIENEN VAN DEZE ZAAG.

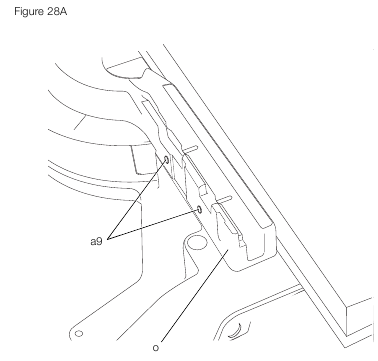

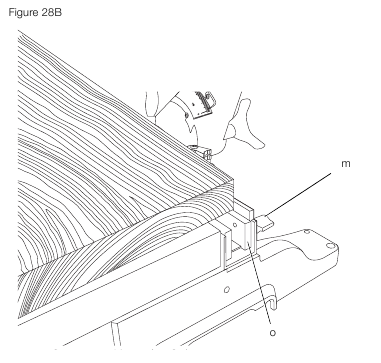

SPECIALE INSTELLING VOOR BREDE VERKEERSE SNEDEN (AFB. 28A, 28B)
Uw zaag kan zeer brede werkstukken zagen (tot 409 mm [16,1"]) wanneer een speciale instelling wordt gebruikt. Om de zaag voor deze werkstukken in te stellen, volgt u deze stappen:

Verwijder zowel de linker- als de rechtergeleidingslinialen van de zaag en leg ze opzij. Om ze te verwijderen, draait u de instelknoppen (m) van de liniaal enkele slagen los en schuift u elke liniaal naar buiten. Stel de verstekregeling in en vergrendel deze zodat deze op 0° verstek staat.
Maak een platform met behulp van een stuk 38 mm (1,5") dik spaanplaat of een soortgelijk plat, sterk 38 mm dik hout met de afmetingen: 368 x 660 mm (14,5" x 26"). Het platform moet vlak zijn, anders kan het materiaal tijdens het zagen bewegen en letsel veroorzaken.
Monteer het platform van 368 x 660 mm (14,5" x 26") op de zaag met behulp van vier 76,2 mm (3") lange houtschroeven door de gaten (a9) in de basisliniaal (o) (afb. 28A). Er moeten vier schroeven worden gebruikt om het materiaal goed vast te zetten. Wanneer de speciale instelling wordt gebruikt, wordt het platform in twee stukken gezaagd. Zorg ervoor dat de schroeven goed zijn vastgedraaid, anders kan het materiaal losraken en letsel veroorzaken. Zorg ervoor dat het platform stevig plat op de tafel ligt, tegen de liniaal en gelijkmatig gecentreerd van links naar rechts.

Zorg ervoor dat de zaag stevig is bevestigd op een stabiele, vlakke ondergrond. Als u dit niet doet, kan de zaag onstabiel worden en vallen, waardoor persoonlijk letsel kan ontstaan.
Plaats het te zagen werkstuk bovenop het platform dat op de tafel is gemonteerd. Zorg ervoor dat het werkstuk stevig tegen de achterkant van de basisliniaal (o) ligt (afb. 28B).
Zet het materiaal vast voordat u gaat zagen. Zaag langzaam door het materiaal met een uit-omlaag-en-terug beweging. Als u het materiaal niet goed vastklemt of langzaam zaagt, kan het materiaal losraken en letsel veroorzaken.
Nadat er verschillende sneden zijn gemaakt onder verschillende verstekhoeken anders dan 0°, kan het platform verzwakken en het werk niet goed meer ondersteunen. Plaats een nieuw, ongebruikt platform op de zaag nadat u de gewenste verstekhoek hebt ingesteld.

Voortgezet gebruik van een platform met verschillende kerfs kan leiden tot verlies van controle over het materiaal en mogelijk letsel.

ONDERHOUD

Uw DEWALT elektrisch gereedschap is ontworpen om lange tijd te werken met een minimum aan onderhoud. Continue, probleemloze werking hangt af van een goed onderhoud en regelmatige reiniging van het gereedschap.

Om het risico op letsel te verminderen, schakelt u het apparaat uit en ontkoppelt u de machine van de stroombron voordat u accessoires installeert en verwijdert, voordat u aanpassingen maakt of opstellingen wijzigt, of wanneer u reparaties uitvoert. Zorg ervoor dat de trekkerschakelaar in de OFF-stand staat. Een onbedoelde start kan letsel veroorzaken.

Om het risico op ernstig persoonlijk letsel te verminderen, MAG U de scherpe punten op het blad NIET met vingers of handen aanraken tijdens het uitvoeren van onderhoud.
Gebruik GEEN smeermiddelen of reinigers (vooral geen sprays of aerosols) in de buurt van de plastic beschermkap. Het polycarbonaat materiaal dat in de beschermkap wordt gebruikt, is gevoelig voor aantasting door bepaalde chemicaliën.

Borstels (fig. 1A)
Inspecteer de koolborstels regelmatig. Houd de borstels schoon en zorg ervoor dat ze vrij in hun geleiders kunnen glijden.

Haal de stekker uit het stopcontact, verwijder de motorafdekking (f), til de borstelveer op en trek de borstelunit eruit.
Als de borstels tot ongeveer 12,7 mm (1/2") zijn versleten, oefenen de veren geen druk meer uit en moeten ze worden vervangen.
Gebruik uitsluitend identieke DEWALT borstels. Het gebruik van de juiste kwaliteit borstel is essentieel voor een goede werking van de elektrische rem. Nieuwe borstelunits zijn verkrijgbaar bij DEWALT servicecentra.
Plaats altijd de borstelinspectiekap terug na inspectie of onderhoud van de borstels.
Het gereedschap moet 10 minuten "inlopen" (onbelast draaien) voordat het wordt gebruikt om nieuwe borstels te laten inslijten. De elektrische rem kan onregelmatig werken totdat de borstels goed zijn ingesleten.
Tijdens het "inlopen" MAG U DE TREKKERSCHAKELAAR NIET VASTBINDEN, VASTTAPEN OF ANDERSZINS VERGRENDELEN. ALLEEN MET DE HAND VASTHOUDEN.

Smering
Uw elektrisch gereedschap heeft geen extra smering nodig.

Reiniging
Controleer vóór gebruik zorgvuldig de bovenste beschermkap, de onderste beschermkap en het stofkanaal om te controleren of ze goed werken. Zorg ervoor dat er geen spaanders, stof of werkstukdeeltjes een van de functies blokkeren.
Als er werkstukfragmenten vastklemmen tussen het zaagblad en de beschermkappen, ontkoppel dan de machine van de stroomvoorziening en volg de instructies in Een nieuw zaagblad vervangen of installeren. Verwijder de vastgeklemde onderdelen en monteer het zaagblad opnieuw.
Reinig periodiek al het stof en houtspaanders van rond EN ONDER de basis en de draaitafel.

Blaas vuil en stof uit de hoofdkast met droge lucht zo vaak als er vuil in en rond de ventilatieopeningen wordt verzameld. Draag een goedgekeurde oogbescherming en een goedgekeurd stofmasker bij het uitvoeren van deze procedure.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

WERKLICHT REINIGEN

Reinig zaagsel en vuil voorzichtig van de lens van de werklamp met een wattenstaafje. Stofophoping kan de werklamp blokkeren en voorkomen dat deze de snijlijn nauwkeurig aangeeft.
Gebruik GEEN oplosmiddelen van welke aard dan ook; ze kunnen de lens beschadigen.
Reinig met het blad verwijderd van de zaag, hars en ophoping van het blad.

STOFKANAAL REINIGEN
Met de stekker van de zaag uit het stopcontact en de zaagkop volledig omhoog, kan perslucht met lage druk of een houten staaf met een grote diameter worden gebruikt om het stof uit het stofkanaal te verwijderen.

Optionele accessoires (fig. 2–8)

Aangezien accessoires, anders dan die worden aangeboden door DEWALT, niet zijn getest met dit product, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DEWALT aanbevolen accessoires met dit product worden gebruikt.

VERLENGDE WERKSTEUN: DE7080-XJ
De verlengde werksteun wordt gebruikt om lange werkstukken te ondersteunen. Uw zaagbasis accepteert twee werksteunen (ii), één aan elke kant.

INSTELBARE LENGTE-AANSLAG: DE7051-XJ
Vereist het gebruik van één werksteun (ii). De instelbare lengte-aanslag (jj) wordt gebruikt om herhaalde sneden van dezelfde lengte van 0 tot 107 cm (42") te maken.

KLEM: DE7082-XJ
De klem (kk) wordt gebruikt om het werkstuk stevig aan de zaagtafel te klemmen.

KROONLIJSTGELEIDER: DE7084-XJ
De kroonlijstgeleider (ll) wordt gebruikt voor het nauwkeurig snijden van kroonlijsten.

STOFZAK: DE7053-XJ
Uitgerust met een ritssluiting voor eenvoudig legen, vangt de stofzak (mm) het grootste deel van het geproduceerde zaagsel op.

POTEN: DE7023-XJ, DE7033-XJ
De poten (nn) worden gebruikt om de tafelbreedte van de zaag te vergroten.

KLEMBEUGELS: DE7025-XJ
De klembeugels (oo) worden gebruikt voor het monteren van de zaag op een standaard.

ZAAGBLADEN: GEBRUIK ALTIJD ZAAGBLADEN VAN 305 mm (12") MET ARBORGATEN VAN 30 mm. DE SNELHEIDSWAARDE MOET MINSTENS
4800 RPM ZIJN. Gebruik nooit een blad met een kleinere diameter. Het is niet goed beschermd. Gebruik alleen afkortbladen! Gebruik geen bladen die zijn ontworpen voor schulpen, combinatiebladen of bladen met haakhoeken van meer dan 5°.

BLADOMSCHRIJVINGEN
TOEPASSING	DIAMETER	TANDEN
Constructiezaagbladen (dunne zaagsnede met antikleef rand)
Algemeen gebruik	305 mm (12")	40
Fijne afkortsneden	305 mm (12")	60
Houtbewerkingszaagbladen (zorgen voor gladde, schone sneden)
Fijne afkortsneden	305 mm (12")	80
Niet-ferrometalen	305 mm (12")	96

Raadpleeg uw dealer voor meer informatie over de juiste accessoires.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt DWS780 - Zaaghandleiding
